Тесты по теме "Инженерная графика", "Промышленное черчение"

Тест-экзамен по дисциплине «Инженерная графика»

Раздел: Проекционное черчение

Задание 1 По размеру сторон формата найдите его обозначение: 210х297.
Варианты ответов:

1) А4 2) А3 3)А1 4) А3х3

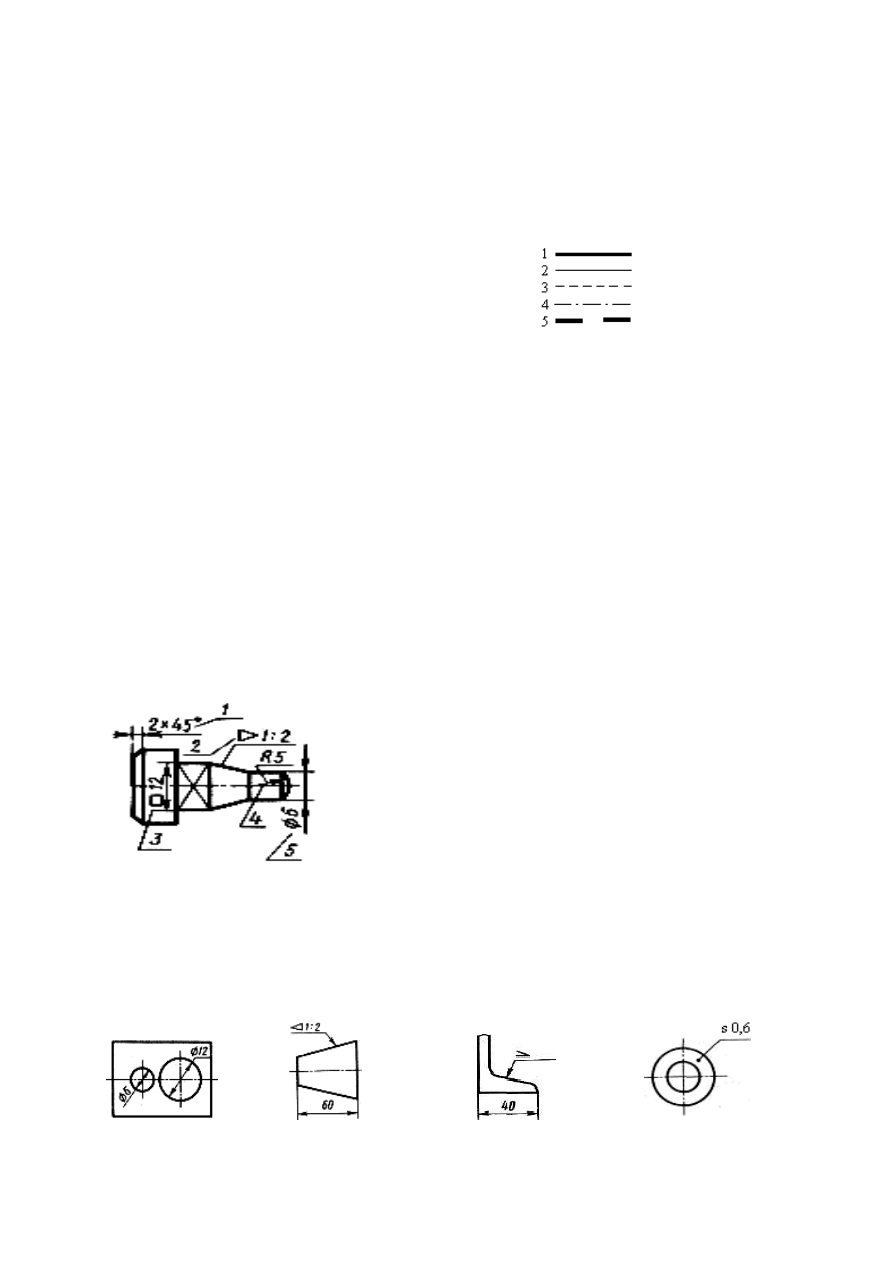

Задание 2

Даны типы линий:

Какое применение имеет линия 1?

Варианты ответов:

1 – линии осевые и центровые 2 – линия видимого контура
3 – линии выносные и размерные 4 – линия невидимого контура
5 – линия сечений

Задание 3

Даны обозначения масштабов на чертеже. Выберете, какой из указанных соответствует

увеличению изображения в 2 раза.

Варианты ответов:
1) 5 : 1 2) 1 : 1 3) 1 : 2 4) 2 : 1

Задание 4

Какой условный знак обозначен цифрой 1

1 - диаметр

2 – радиус

3 – фаска

4 – квадрат

5 – конусность

Задание 5

Даны условные знаки, которые наносятся перед размерными числами. На каком чертеже

обозначен знак уклона?

Варианты ответов:

1 2 3 4

Задание 6

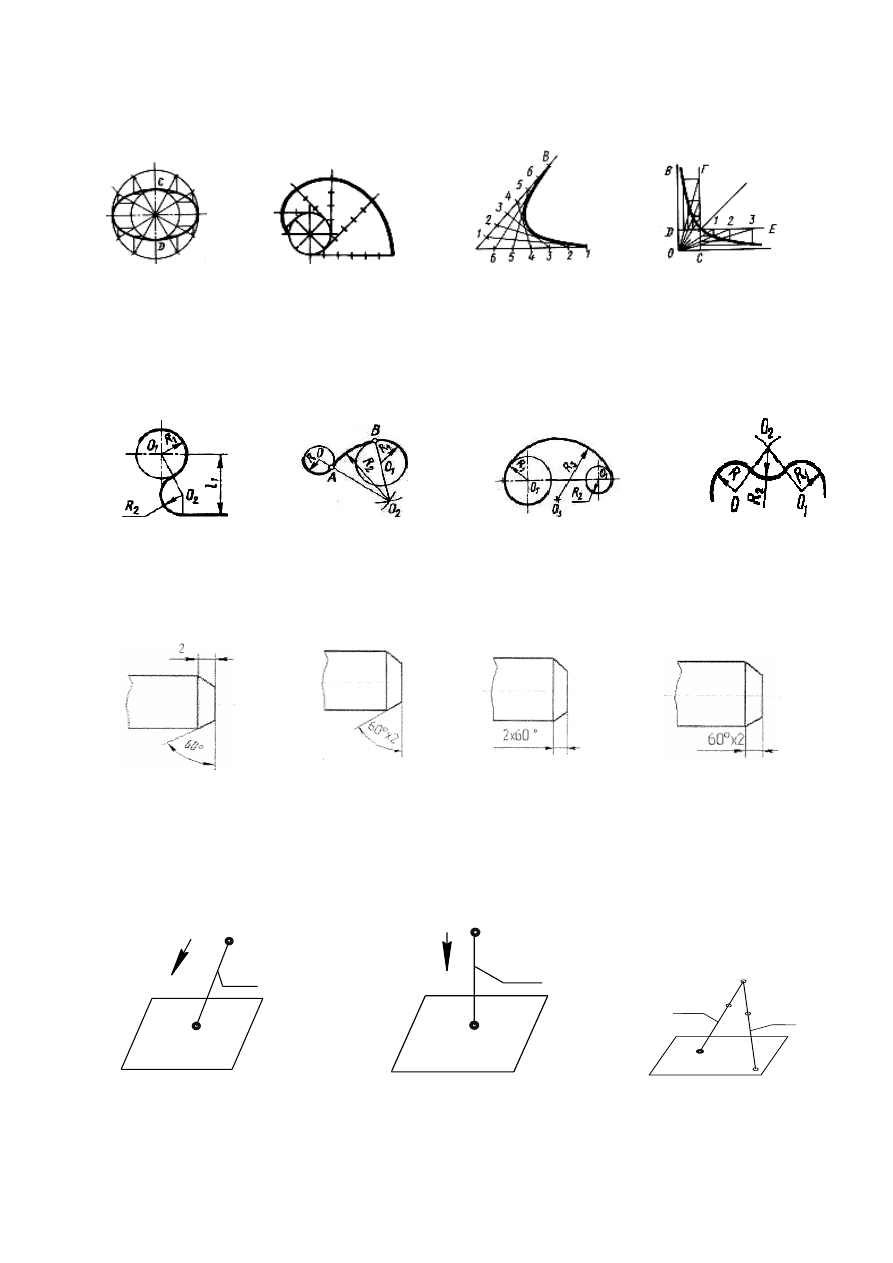

Даны изображения различных лекальных кривых. На каком чертеже изображена парабола?

Варианты ответов:

1 2 3 4

Задание 7

Даны различные случаи сопряжений. На каком чертеже выполнено внешнее сопряжение трех

дуг?

Варианты ответов:

1 2 3 4

Задание 8

Укажите на каком чертеже верно проставлен размер фаски

Варианты ответов:

1 2 3 4

Задание 9 (- выберите несколько вариантов ответа)

Укажите, какой вид проецирования представлен на чертеже 1 .

Чертеж 1 Чертеж 2 Чертеж 3

Варианты ответов:

1 – центральное 2 – косоугольное
3 – прямоугольное 4 - ортогональное

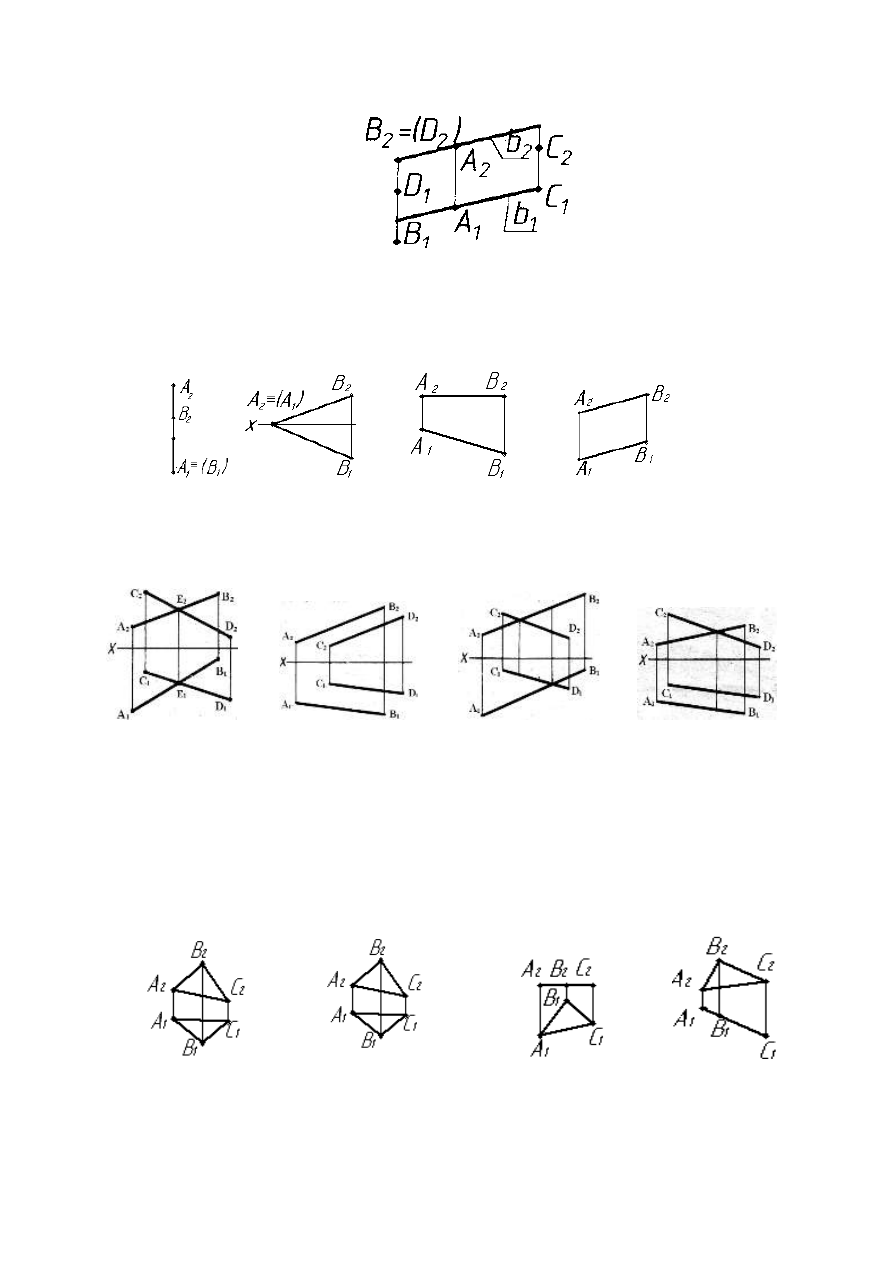

Задание 10 По данному чертежу определить какие точки принадлежат отрезку прямой b.

Варианты ответов:
1) А 2) В 3) С 4) D

Задание 11 На каком чертеже одна из проекций отрезка имеет натуральную величину?

Варианты ответов:

1 2 3 4

Задание 12 На каком чертеже изображены параллельные прямые?
Варианты ответов:

1 2 3 4

Задание 13 (- выберете несколько вариантов ответов)
Как можно задать плоскость в пространстве

Варианты ответов:
1 -  Двумя точками                                                      2 -  Скрещивающимися прямыми
3 -  Плоской фигурой                                                 4  - Двумя параллельными прямыми

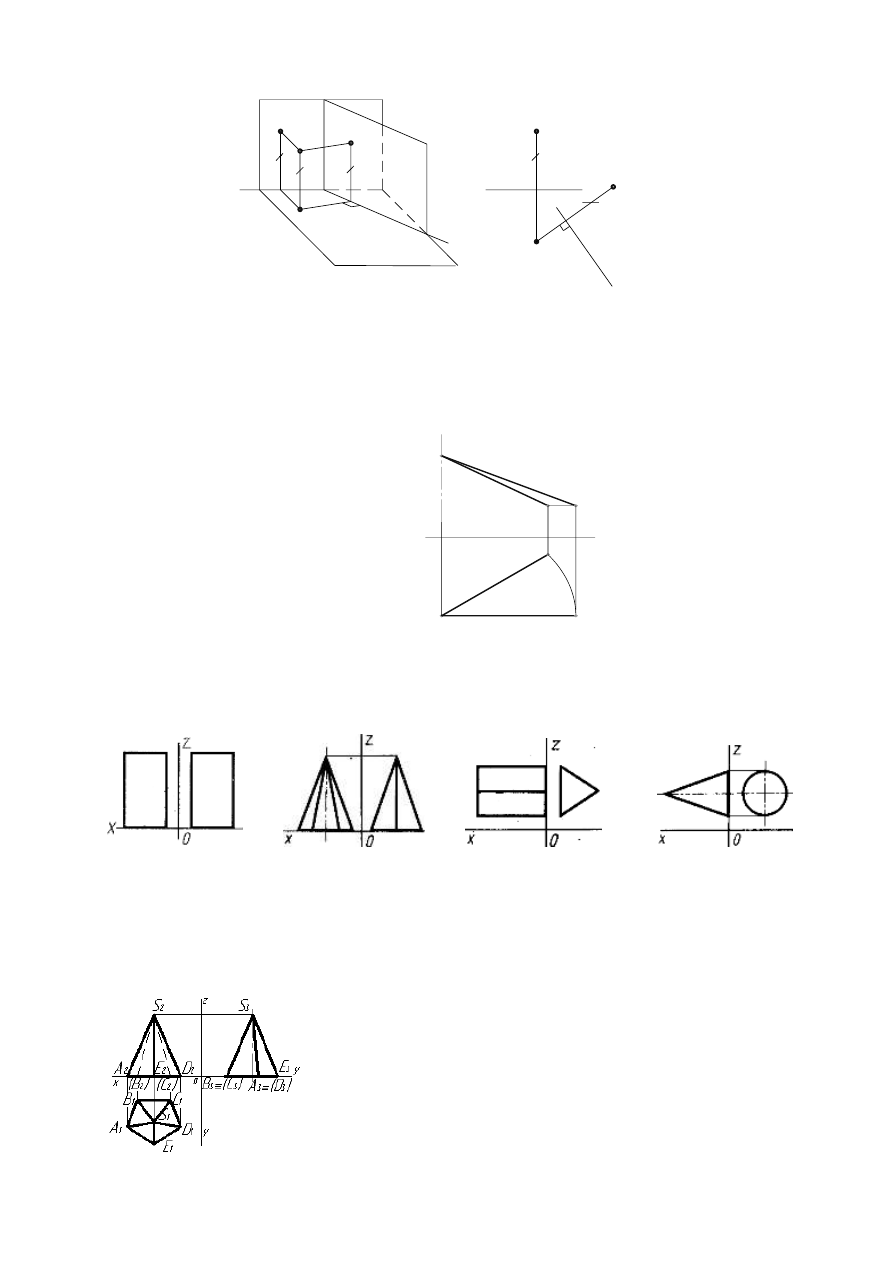

Задание  14  На каком чертеже  изображена горизонтальная плоскость?
Варианты ответов:

1 2 3 4

Задание 15

Какой способ преобразования комплексного чертежа представлен на чертеже?

Варианты ответов:
1 – вращения 2 - совмещения

3 – перемены плоскостей проекций 4 – плоско-параллельного переноса

Задание 16 Какой отрезок на чертеже является натуральной величиной прямой?

Варианты ответов:

1 – А

2 – А

’

3 – А

’

4 – В

’

Задание 17

На каком чертеже горизонтальная проекция геометрического тела представляет собой

шестигранник.

Варианты ответов:

1 2 3 4

Задание 18 По трем проекциям пирамиды определить какое расположение имеет ребро BS

относительно плоскостей проекций.

Варианты ответов:

–

параллельно плоскости П

2 - лежит в плоскости П

3 – прямая общего положения 4 – перпендикулярно плоскости П

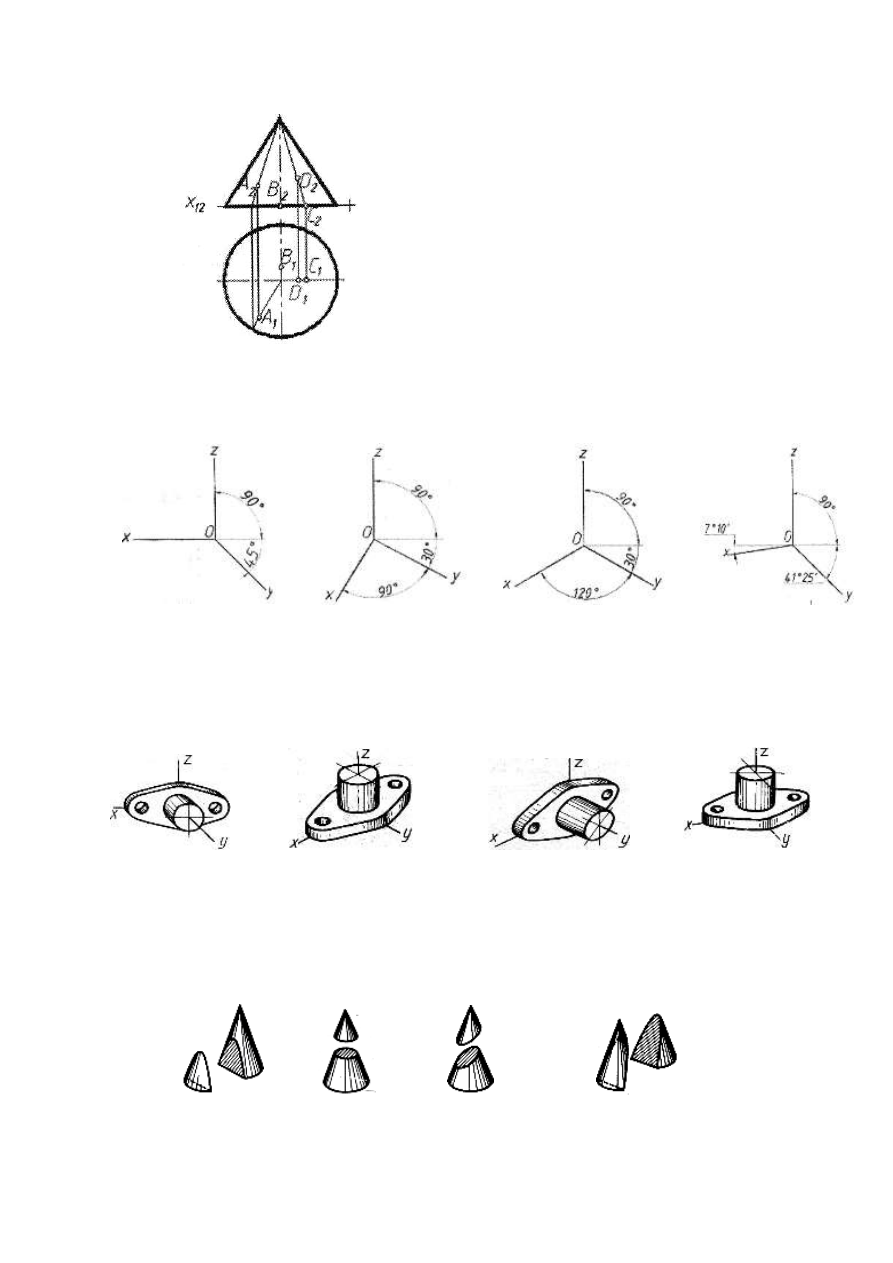

Задание 19 Точкой принадлежащей заданной поверхности является:

Варианты ответов:

1 - А

2 - В

3 – С

4 – D

Задание 20 Оси стандартной прямоугольной диметрии изображены на рисунке:

Варианты ответов:

1 2 3 4

Задание 21 Модель изображена в разных аксонометрических проекциях. На каком чертеже

основание модели выполнено в прямоугольной изометрии в плоскости П

Варианты ответов:

1 2 3 4

Задание 22 Даны изображения конуса усеченного плоскостью расположенной вертикально,

горизонтально и наклонно. На каком чертеже полученная кривая дает очертание гиперболы:

Варианты ответов:

1 2 3 4

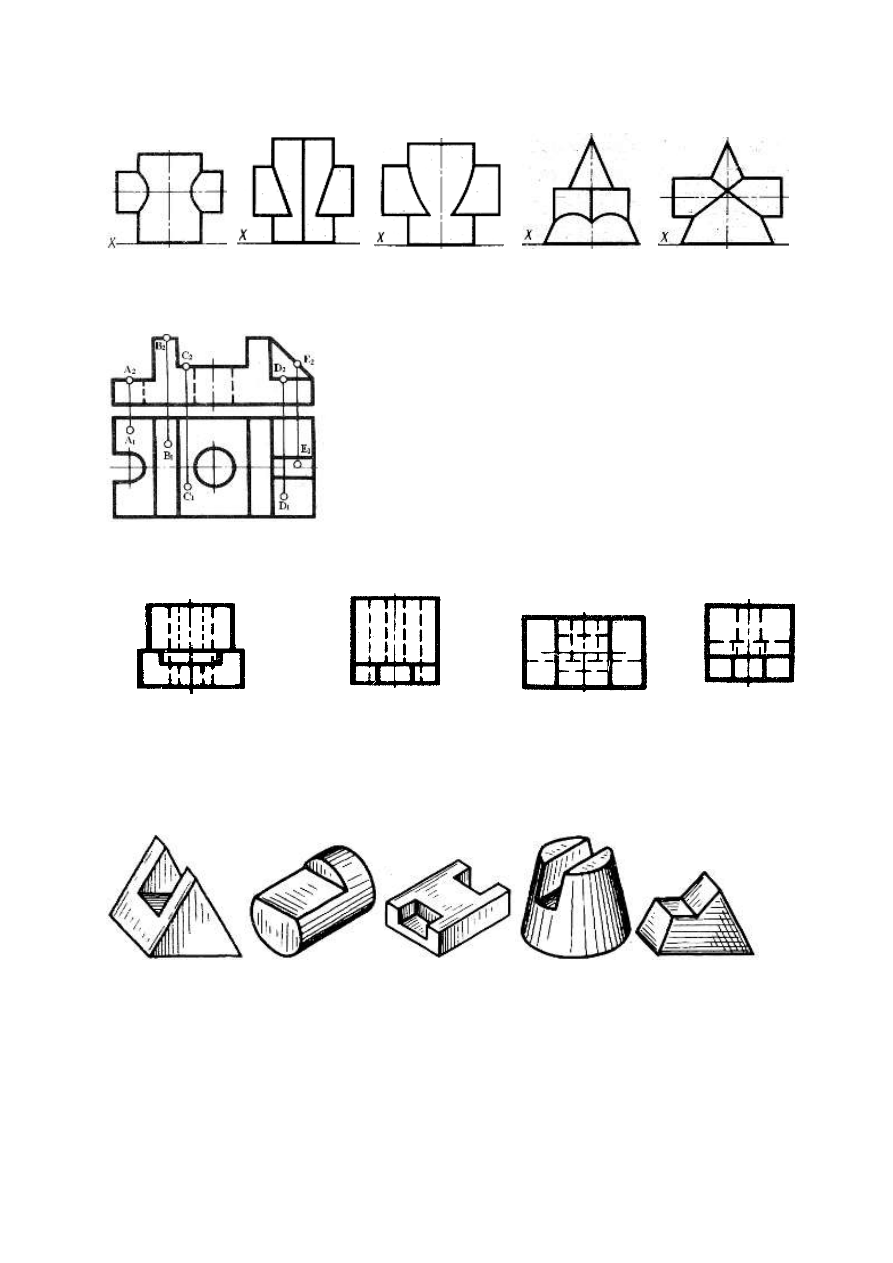

Задание 23

По линиям пересечения определить, на каком чертеже пересекаются призма с цилиндром

Варианты ответов:

1 2 3 4 5

Задание 24

По двум проекциям модели определить на каком чертеже выполнена

профильная проекция:

Варианты ответов:

1 2 3 4

Задание 25 На чертежах изображены технические рисунки моделей, имеющих форму

геометрического тела. На каком рисунке изображен параллелепипед:

Варианты ответов:

1 2 3 4 5

Тест-экзамен по дисциплине «инженерная графика»

Раздел: Машиностроительное черчение

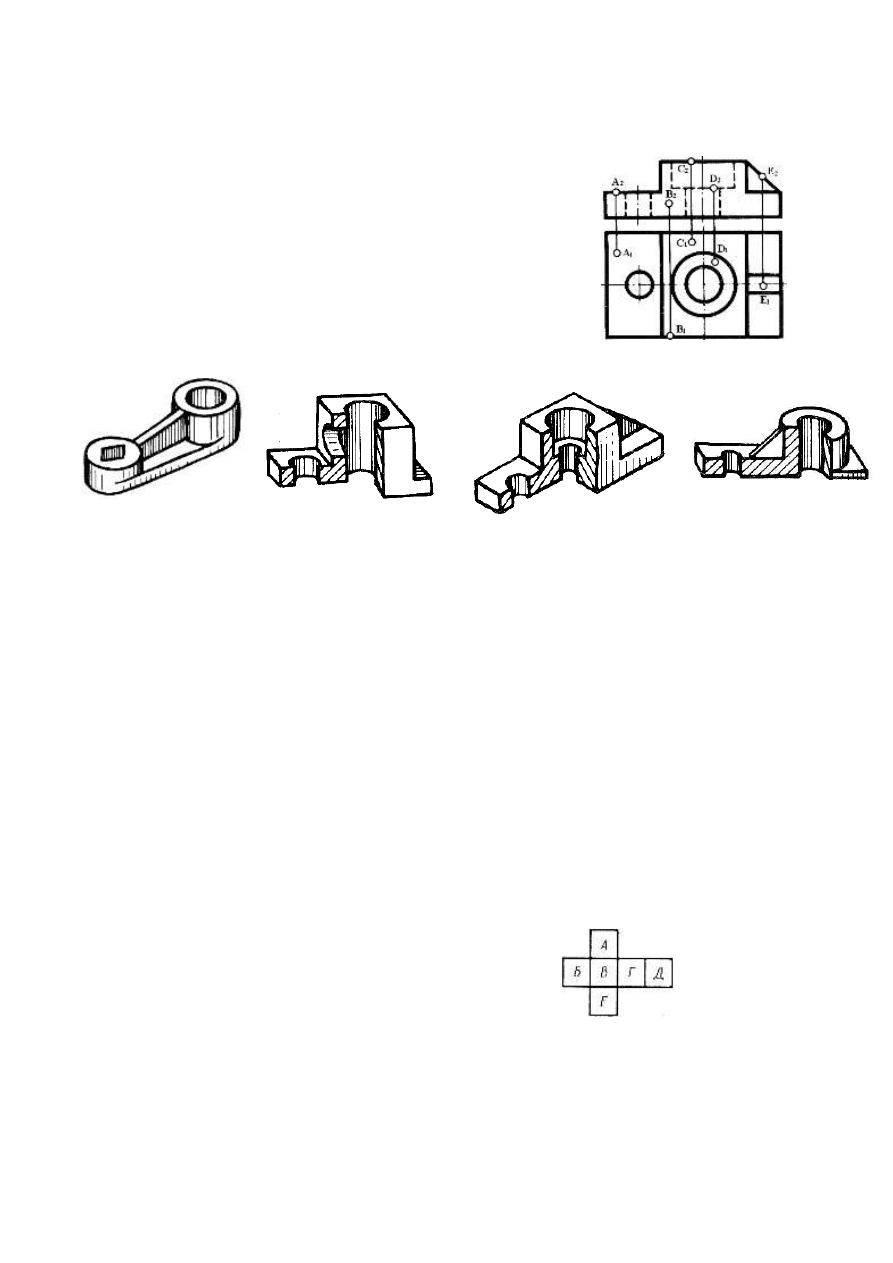

Задание 26

Какой технический рисунок выполнен по чертежу модели:

Варианты ответов:

1 2 3 4

Задание 27 (- выберите несколько вариантов ответа)

ГОСТ 2. 102-68 устанавливает следующие виды чертежей:
Варианты ответов:
1 – рабочий                                2 – сборочный                  3 - технический
4 – электрический                     5 – монтажный                 6 – общего вида

Задание  28  Чертеж детали это:
Варианты ответов:
1 – документ содержащий расчеты                        2 – содержащий изображение и другие данные,
      параметров и величин                                             необходимые для изготовления и контроля
3 – документ, содержащий в зависимости          4 – документ содержащий изображения и другие
      от его назначения соответствующие                 данные для сборки и контроля
      данные сведенные в таблицу

Задание  29  Как называется вид расположенный на плоскости А:

Варианты ответов:
1 – вид спереди 2 – вид сверху

3 – вид слева

4 – вид справа 5 – вид снизу

6 – вид сзади

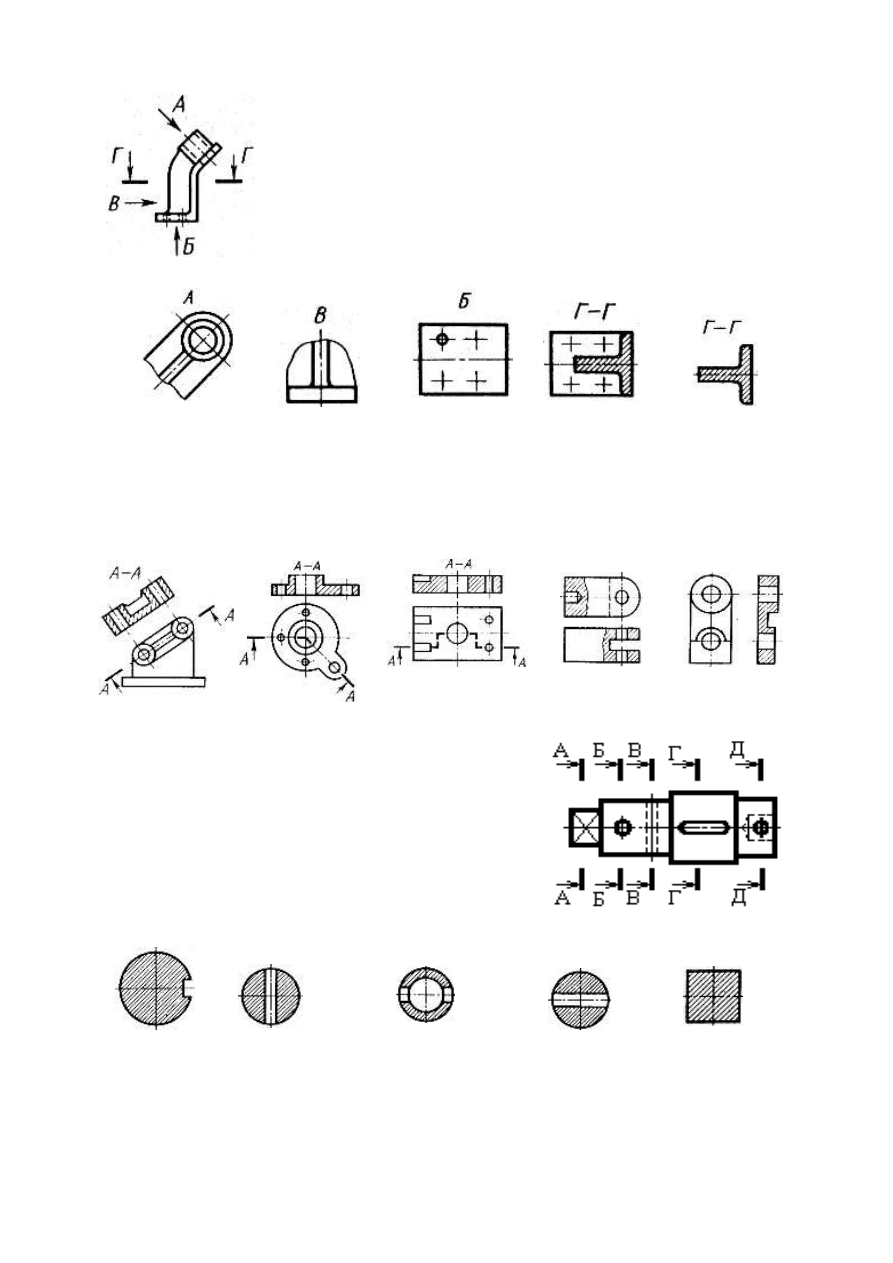

Задание 30

По виду спереди определить на каком чертеже дан дополнительный вид:

Варианты ответов:

1 2 3 4 5

Задание 31 На чертежах даны различные случаи разрезов. На каком чертеже выполнен

местный разрез:

Варианты ответов:

1 2 3 4 5

Задание 32

На каком чертеже выполнено сечение Д-Д:

Варианты ответов:

1 2 3 4 5

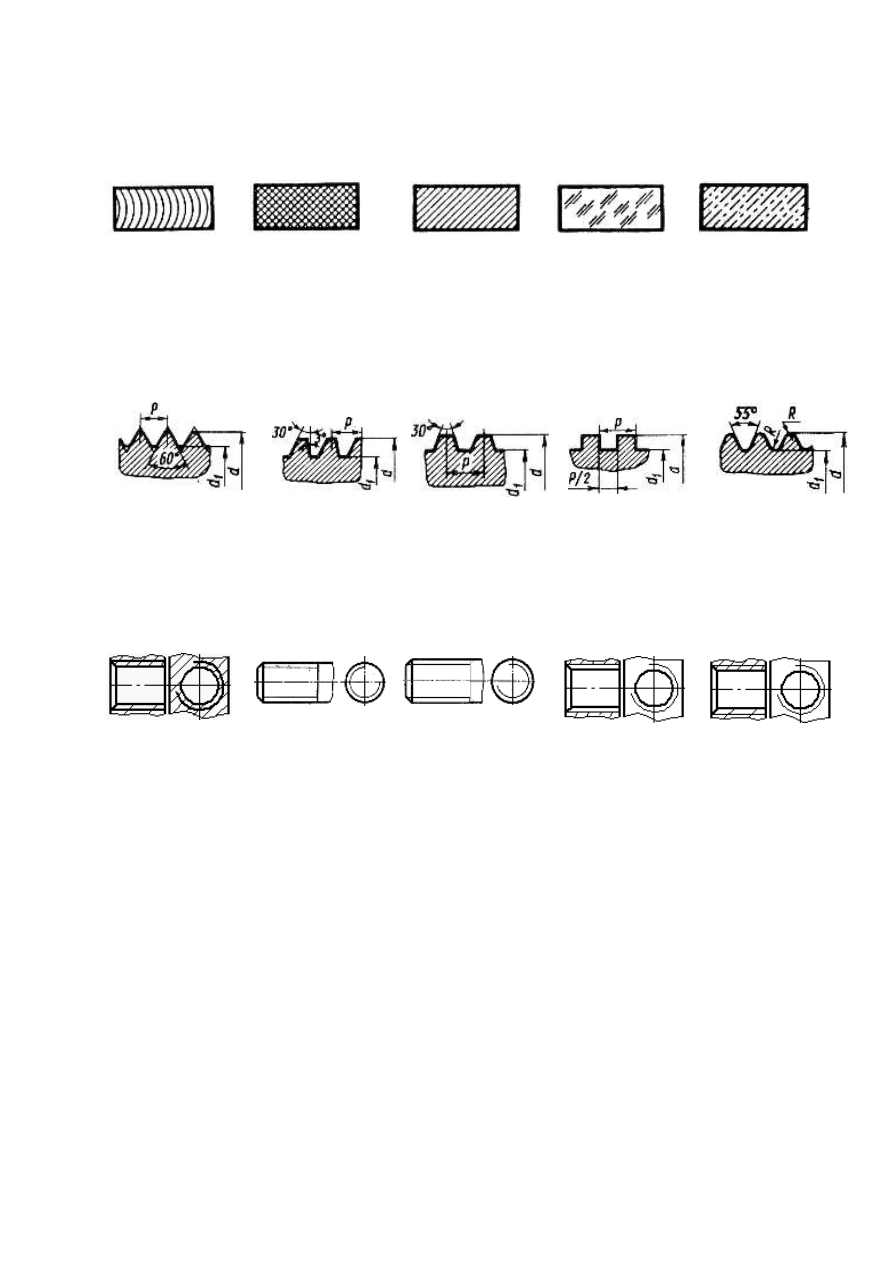

Задание 33 На чертежах дано графическое обозначение материалов по ГОСТ 2.306-68. На

каком из них изображено стекло:

Варианты ответов:

1 2 3 4 5

Задание 34 На каком чертеже изображен профиль метрической резьбы:

Варианты ответов:

1 2 3 4 5

Задание 35 На каком чертеже изображение резьбы выполнено в полном соответствии с ГОСТ

2.311-68:

Варианты ответов:

1 2 3 4 5

Задание  36  Общим при выполнении рабочего чертежа и эскиза является то, что …
Варианты ответов:
1 – изображения выполняются в                                2 – они чертятся с применением
       проекционной связи                                                    чертежных инструментов
3 – они чертятся в стандартном                                 4 – они чертятся на бумаге в клетку
      масштабе

Задание  37 Масштаб эскиза детали …
Варианты ответов:
1 – указывают на поле чертежа                                  2 – указывают в основной надписи
3 – не указывают                                                          4 – указывают на поле чертежа и в
5 – указывают в скобках                                                    основной надписи

Задание  38    Для  изображения  на  сборочных  чертежах  перемещающихся  частей  механизма
используется ________________ линия
Варианты ответов:
1 – штрихпунктирная  тонкая                                    2 – тонкая штрихпунктирная с двумя точками
3 – сплошная тонкая                                                   4 – штриховая
5 – штрихпунктирная утолщенная

Задание  39  Спецификация – это …
Варианты ответов:
1 – документ, содержащий описание устройства     2 – документ, содержащий расчеты величин
      и принципа действия разрабатываемого                  и параметров
      изделия
3 – документ, определяющий состав сборочной      4 – документ, содержащий требования к
     единицы, комплекса или комплекта                           изделию, его изготовлению и контролю
5 – документ, содержащий в зависимости от
     его назначения соответствующие данные,
     сведенные в таблицу

Задание 40  Верным является утверждение: при деталировании сборочного чертежа……..
Варианты ответов:
1 – положение главного изображения детали        2 –количество и характер изображений детали
на рабочем чертеже должно соответствовать             на рабочем чертеже может соответствовать
ее изображению на главном виде в сборочном          ее изображению на сборочном  чертеже
чертеже
3 - положение главного изображения детали        4 –масштаб изображения всех деталей изделия
на рабочем чертеже должно соответствовать             на рабочем чертеже должен быть таким же
ее положению на главном виде сборочного               как на сборочном  чертеже
чертежа
5 - масштаб изображения всех деталей изделия
должен быть одинаков

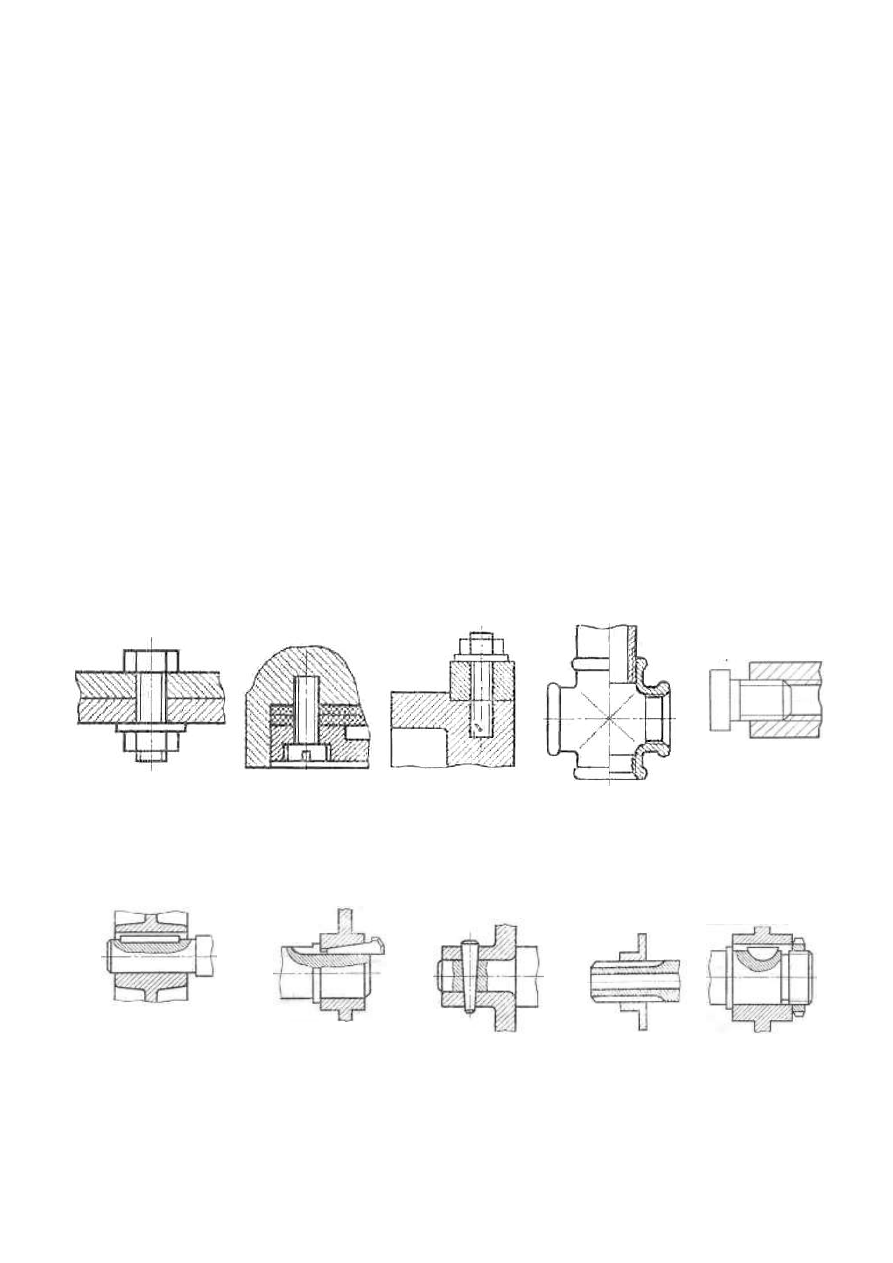

Задание 40 На каком чертеже изображено болтовое соединение?
Варианты ответов:

1 2 3 4 5

Задание 42 Даны примеры разъемных соединений. На каком чертеже изображено соединение
клиновой шпонкой?
Варианты ответов:

1 2 3 4 5

Задание 43

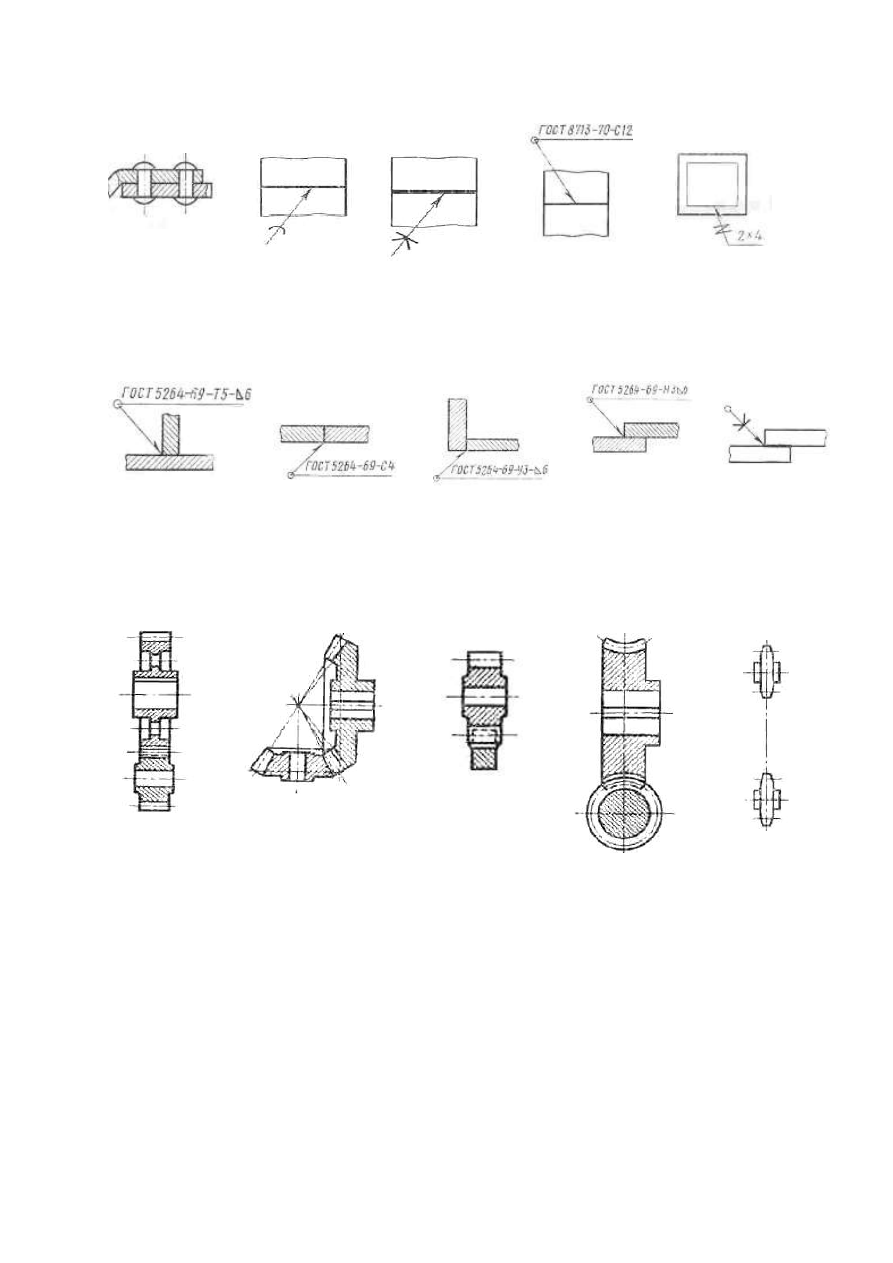

Даны примеры неразъемных соединений. На каком чертеже изображено сварное соединение?
Варианты ответов:

1 2 3 4 5

Задание 44 Даны условные обозначения сварных швов. На каком чертеже обозначено
стыковое соединение?
Варианты ответов:

1 2 3 4 5

Задание 45 Даны эскизы зубчатых передач. На каком чертеже обозначена червячная передача?
Варианты ответов:

1 2 3 4 5

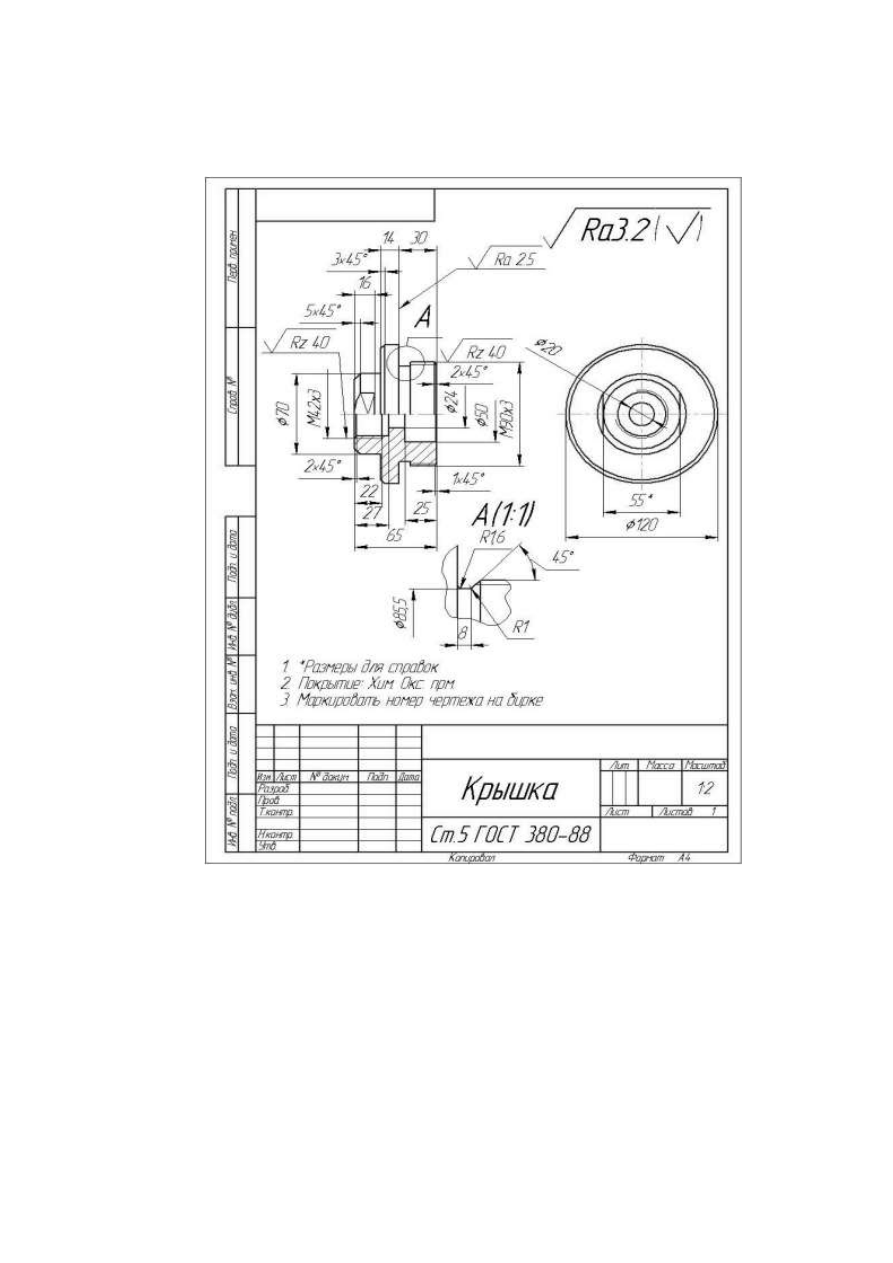

Задание 46 Ответить на вопросы к рабочему чертежу детали.
(запишите ответы на поставленные вопросы)

а) Деталь называется … .
б) Масштаб чертежа …
в) Марка материала детали …
г) Изображения называются: …, …, …, ….
д )Габаритные размеры: длина …, диаметр ….
е) Указанная шероховатость …, …, … .
ж) Охарактеризовать резьбу.

Вопрос

Правильно

Оценка 0,67 из 1,00

Флаг вопроса

Текст вопроса

Какими осями задается фронтальная плоскость проекций?

Выберите один ответ:

a. Z0Y

b. X0Y

c. X0Z

Обратная связь

Правильно

Marks for this submission: 1,00/1,00. Accounting for previous tries, this gives 0,67/1,00.

Вопрос

Правильно

Оценка 0,67 из 1,00

Флаг вопроса

Текст вопроса

На какую плоскость проекций все образующие конуса спроецируются в искаженном виде?

Проверка

Выберите один ответ:

a. Фронтальную

b. Горизонтальную

c. Профильную

Обратная связь

Правильно

Marks for this submission: 1,00/1,00. Accounting for previous tries, this gives 0,67/1,00.

Вопрос

Правильно

Оценка 0,67 из 1,00

Флаг вопроса

Текст вопроса

На какой проекции видны все боковые грани пирамиды?

Проверка

Выберите один ответ:

a. Горизонтальной

b. Фронтальной

c. Профильной

Обратная связь

Правильно

Marks for this submission: 1,00/1,00. Accounting for previous tries, this gives 0,67/1,00.

Вопрос

Правильно

Оценка 1,00 из 1,00

Флаг вопроса

Текст вопроса

Сколько ребер пирамиды спроецируются на фронтальную плоскость в натуральную величину?

Проверка

Выберите один ответ:

a. одно

b. два

c. четыре

d. три

e. пять

Обратная связь

Правильно

Баллы за эту попытку: 1,00/1,00.

Вопрос

Правильно

Оценка 0,33 из 1,00

Флаг вопроса

Текст вопроса

Проверка
