Контроллер управления насосами СУНА-121 (Алгоритм 01-09). Руководство по эксплуатации - часть 3

Определение

Регистр/

Диапазон

№

Доступ / Тип

1

2

3

Раб.насосов

Минимальное количество

552/RW/

0..1

19

Мин: 0

работающих насосов

Word

Макс: 2

Максимальное количество

553/RW/

1..2

20

Каскадирование

работающих насосов

Word

Т.Подкл: 6с

Задержка подключения

554/RW/

0..3600

21

дополнительного насоса

Word

Т.Стабил: 12с

Время стабилизации давления

555/RW/

0..7200

22

после подключения/отключения

Word

Т.Откл: 6с

насоса

Задержка отключения

556/RW/

0..3600

23

Защита

работающего насоса

Word

Реле Перепада Д

Доп. время пропадания сигнала от

нет

0..3600

24

Т. Провал: 5с

датчика перепада давления во

время работы насоса, в сек

Доп. время отсутсвия сигнала от

нет

0..3600

25

Т. Задер:

10с

датчика перепада давления при

старте насоса, в сек

Защита по СХ

Доп. время пропадания сигнала от

нет

0..3600

26

датчика сухого хода, в сек

Т.Флтр: 5с

Задержка возврата станции в

нет

0..10000

27

работу при нормализации сигнала

Т.Возвр: 60с

от датчика сухого хода, в сек

Показание с датчика температуры

нет

0..4000

28

Защита по Темп

при перегреве насоса в Ом

Сопрот: 0 Ом

Доп. время пропадания сигнала от

нет

0..3600

29

датчика макс. давления, в сек

Защита по Д.макс

Задержка возврата станции в

нет

0..10000

30

Т.Флтр: 5с

работу при нормализации сигнала

Т.Возвр: 60с

от датчика макс. давления, в сек

1

2

3

ДД авар: 1.000

Аварийно высокое давление после

нет

0..100

31

НГ

20

Определение

Регистр/

Диапазон

№

1

2

3

Доступ / Тип

Пауза при откл

Пауза при быстром отключении

нет

0..3600

32

насосов

Т.Откл: 10с

Тестовый прогон

Кнопка Вкл - Выкл фунцию

нет

0- Выкл, 1- Вкл

33

тестового прогона насосов

Ф-ция: Выкл

Время простоя насоса до запуска

нет

1..365

34

Т.Простоя: 5д

тестового прогона, в днях

Т.Прогона: 5с

длительность тестового прогона

нет

1..3600

35

насосов, в секундах

Задержка вкл ПО

Задержка запуска работы

нет

0..600

36

алгоритма после подачи питания

Т.ВклПО: 60с

на прибор, в секундах

Насосы

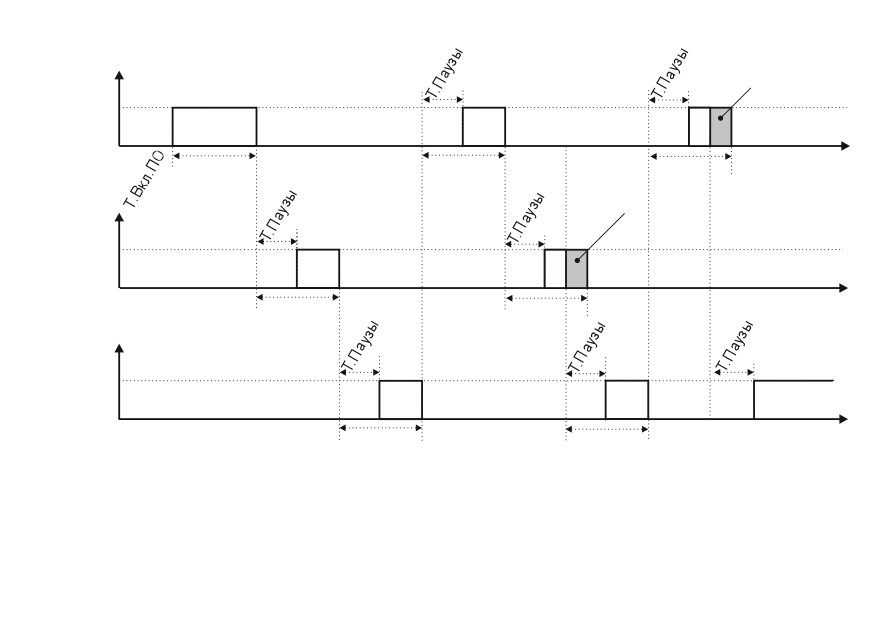

Чередование:

Период смены насосов по

нет

0..10000

37

Т.Смены: 24.00ч

наработке, в часах

Т.Паузы: 30с

Пауза переключения насосов при

нет

0..3600

38

смене, в сек

Т.мин.Выкл: 5с

Минимальное время нахождения

насоса в выключенном состоянии,

сек

Статус:

Насос1:Основной

Статус насоса №1

нет

0- Отключен

39

Насос2:Основной

Статус насоса №2

нет

1- Основной

40

2- Резервный

Коэф Хода:

Насос1: 1.000

Коэффициент хода насоса 1

нет

0,8..1,2

41

Насос2: 1.000

Коэффициент хода насоса 2

нет

42

1

2

3

21

Определение

Регистр/

Диапазон

№

1

2

3

Доступ / Тип

Сброс наработки:

Время наработки насоса №1, в

нет

0..65535

43

часах

Насос1: 0Нет

Кнопка сброса времени наработки

нет

Нет, Да

44

насоса №1

Время наработки насоса №2, в

нет

0..65535

45

Насос2: 0Нет

часах

Кнопка сброса времени наработки

нет

Нет, Да

46

насоса №2

Настройка I/O

Парам.ДД после:

Верхняя граница измерения

нет

0..100

47

ВПИ: 1.000

датчика давления после НГ

НПИ: 0.000

Нижняя граница измерения

нет

0..100

48

датчика давления после НГ

Секретность

Пароль доступа в меню

нет

0- отсутсвует

49

Пароль1: 1

«Быстр.Настройка"

1..9999

Пароль2: 2

Пароль доступа в "Настройки»

50

Пароль3: 3

Пароль доступа в меню "Тест

51

Вх/Вых"

Сброс настроек

Кнопка сброса настроек на

нет

Нет, Да

52

на заводские:Нет

заводские значения

3) Тест Вх/Вых

Пароль 3

0003

2

Режим: Авто

Кнопка перехода в тестовый

532.5/R/Bool

0 -Авто,

1-

Тест

53

режим: Авто - Тест

22

Определение

Регистр/

Диапазон

№

1

2

Доступ / Тип

Входы

Датчик перепада давления на

512.04/R/

0- нет перепада,

54

ДП1: 1

Di 1

насосе №1

Bool

авария

1- есть, норма

РазрН1:1

Di 2

Разрешение работы насоса №1

512.10/R/

0- заблокирован,

55

Bool

1- разрешена

работа

ДП2: 0

Di 3

Датчик перепада давления на

512.05/R/

0- нет перепада,

56

насосе №2

Bool

авария

1- есть, норма

РазрН2:1

Di 4

Разрешение работы насоса №2

512.11/R/

0 - блокирован

57

Bool

1- разрешена

работа

ДСХ: 1

Di 8

Датчик сухого хода

512.00/R/

0- СХ, авария

58

Bool

1- нет СХ, норма

ТМ1: 9999 Ai 1

Показания датчика температуры

нет

0..9999

59

насоса №1, в Омах

ТМ2: 9999 Ai 2

Показания датчика температуры

нет

0..9999

60

насоса №2, в Омах

Показания датчика давления

518/R/Real

0..100

61

ДД: 0.000 Ai 4

после насосной группы (НГ)

Выходы

Тест выхода «Пуск насоса №1 от

нет

0- Разомкнут

62

ВклН1: 0

Do 1

сети»

1- Замкнут

АвН1: 0

Do 2

Тест выхода «Авария насоса №1»

63

ВклН2: 0

Do 3

Тест выхода «Пуск насоса №2 от

64

сети»

Тест выхода «Пуск насоса №2 от

65

АвН2: 0

Do 4

сети»

Тест выхода «Авария реле

66

АвДД: 0

Do 7

1

давления»

АвОбщ: 0

Do 8

Тест выхода «Общая авария»

67

23

Определение

Регистр/

Диапазон

№

4) Аварии

Доступ / Тип

Состояние системы

нет

Норма, Авария

68

Состояние:Норма

Кнопка сброса аварий

532.02/RW/

0- Сброс Аварий

69

Сброс аварии

bool

1- Сбросить

Авария: нет доступных для работы

544.00/ R/

0-Норма

70

Нет РабН: Норма

насосов

Bool

1- Авария

Насос1: Норма

Состояние насоса №1

537/R/Word

0- Отключен,

71

Состояние насоса №2

538/R/Word

1, 2,4 - Норма,

72

Насос2: Норма

3- Авария

СухойХод: Норма

Авария по датчику сухого хода

544.09/R/

0-Норма

73

1

Bool

1- Авария

РДмакс: Норма

Авария по превышению

544.10/R/

74

ДДавления: Норма

максимального давления

Bool

Авария датчиков давления

544.7/R/Bool

75

5) Информация

Насосы

0- Отключен

1- Выключен

Состояние:

2- Включен

Насос 1: Вкл

Состояние насоса №1

537/R/Word

3- Авария

76

Насос 2: Выкл

Состояние насоса №2

538/R/Word

4- Резерв

77

78

Статус:

Статус насоса №1

нет

0- Отключен

Насос1:Основной

1- Основной

Статус насоса №2

79

Насос2:Основной

2- Резервный

Время наработки насоса №1, в

нет

0..65535

80

Наработка:

часах

Насос 1: 0

Время наработки насоса №2, в

81

Насос 2: 0

часах

Показания датчика температуры

нет

0..9999

82

Температура:

насоса №1, в Омах

Насос1: 9999_Ом

Показания датчика температуры

83

Насос2: 9999_Ом

насоса №2, в Омах

24

6 Сетевой интерфейс

Стартовый экран

В контроллере СУНА установлен модуль

интерфейса RS-485 для организации работы по

стандартному протоколу Modbus в режиме Slave.

Системное меню

Для работы контроллера в сети RS-485

-> Прибор

необходимо установить его сетевые настройки в

системном меню контроллера с помощью кнопок и

-> Входы

индикатора на лицевой панели (рисунок 6.1).

-> Выходы

Для корректной работы прибора вносить изменения

в параметры "Прибор", "Входы", "Выходы" ЗАПРЕЩЕНО!

-> Интерфейсы

Контроллер СУНА в режиме Slave поддерживает

-> СОМ1

следующие функции:

•

Чтение состояния входов/выходов;

-> Настройки

•

Запись состояние выходов;

Настройки СОМ1

•

Чтение/запись сетевых переменных;

115200-8-нет-1

Контроллер СУНА-121 может работать по

-> Протокол

протоколу Modbus в одном из двух режимов:

ModBus Slave

Modbus-RTU или Modbus-ASCII, автоматически

Адрес 16

распознает режим обмена RTU/ASCII. Адреса

регистров, тип переменных параметров доступных по

Пароль 0

протоколу Modbus приведены в разделе

5

«параметры настройки».

Рисунок 6.1

25

Таблица 6.1

- Описание регистров

Регистр

Тип

Доступ

Имя переменной

Комментарий

512

word

R

Битовая маска дискретных входов

512.0

bool

R

ДСХ

512.1

bool

R

РДмакс

512.4

bool

R

DР1

512.5

bool

R

DР2

512.10

bool

R

Разр РН1

512.11

bool

R

Разр РН2

514

word

R

Битовая маска дискретных выходов

514.0

bool

R

Вкл.Н1

514.1

bool

R

Вкл.Н2

514.6

bool

R

АвН1

514.7

bool

R

АвН2

514.12

bool

R

АвОбщ

514.14

bool

R

АвДД

518

real

R

Показания датчика давления после

насосной группы (НГ)

532

word

RW

Командное слово

532.0

bool

RW

Кнопка старт-стоп выполнения

алгоритма управления

532.1

bool

RW

Кнопка вкл-выкл функцию тестового

прогона насосов

532.2

bool

RW

Кнопка сброса аварий

532.3

bool

R

Режим управления контроллером

0- Местное,

26

1- Дистанционное

532.5

bool

R

Режим работы выходов

0- Авто, 1- Тест

534

word

R

Код состояния системы

0- Стоп, 1- Тест,

2- Работа, 3- Авария

535

word

R

Код состояния давления после НГ

0- Норма, 1- Меньше,

2- Больше, 3- Авария

537

word

R

Код состояния насоса 1

0- Отключен, 1-

Выключен, 2- Включен,

3- Авария, 4- Резерв

538

word

R

Код состояния насоса 2

0- Отключен, 1-

Выключен, 2- Включен,

3- Авария, 4- Резерв

544

word

R

Слово состояний - Аварии

544.0

bool

R

Нет рабочих насосов

544.1

bool

R

Авария насоса 1

544.2

bool

R

Авария насоса 2

544.7

bool

R

Датчик(и) давления неисправен(ы)

544.9

bool

R

Сухой ход

544.10

bool

R

Превышено давление на выходе

насосной группы

546

real

RW

Настройка. Минимальное давление, при

По умолчанию 0,5.

котором включается дополнительный

Диапазон [0..100]

насос

548

real

RW

Настройка. Максимальное давление, при

По умолчанию 0,7.

котором отключается насос

Диапазон [0..100]

27

552

word

RW

Настройка. Минимальное количество

По умолчанию 0.

работающих насосов

Диапазон [0..1]

553

word

RW

Настройка. Максимальное количество

По умолчанию 2.

работающих насосов

Диапазон [1..2]

554

word

RW

Настройка. Задержка подключения

По умолчанию 6 сек.

дополнительного насоса

Диапазон [0..3600] сек.

555

word

RW

Настройка. Время стабилизации

По умолчанию 12 сек.

давления после подключения/отключения

Диапазон [0..7200] сек.

насоса

556

word

RW

Настройка. Задержка отключения

По умолчанию 6 сек.

работающего насоса

Диапазон [0..3600] сек.

28

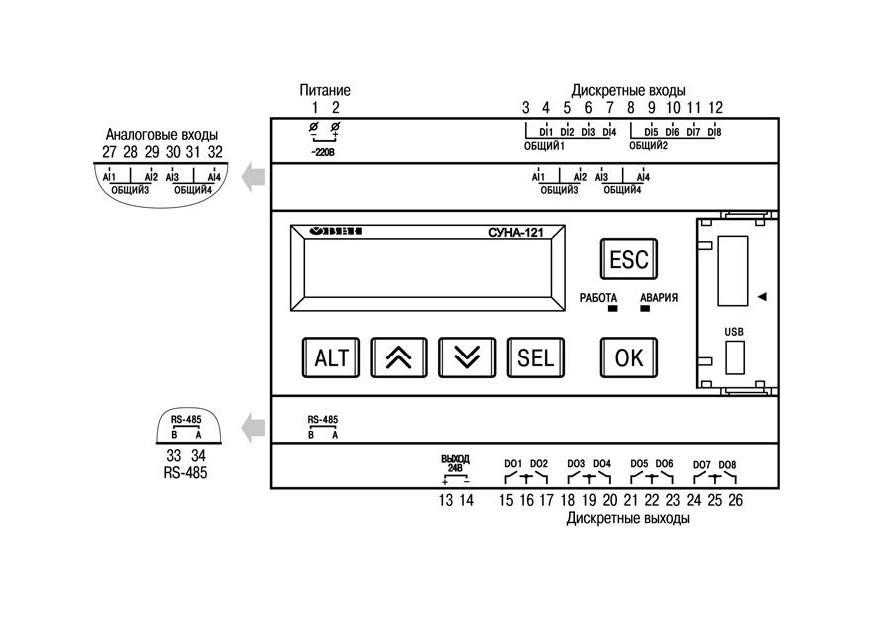

7 Схема подключения

ПРИМЕЧАНИЕ

Для модификации

220В рекомендуется следующая схема

подключения аналогового датчика:

БП = 24В

+24В

Аналоговый

-24В

датчик Р

+1

СУНА-121

-2

+AI-4

-Общий 4

29

N L

ДСХ

Раз р

Раз р

РН1

РН2

PД

R1 (t )

R2(t )

P1

P2

макс

P

1

2

3

4

5

6

7

8

9

10

11

12

27

28

29

30

31

32

Di1

Di2

Di3

Di4

Di5

Di6

Di7

Di8

ОБЩИЙ#3

ОБЩИЙ#4

220В

ОБЩИЙ#1

ОБЩИЙ#2

i

Ai2

Аi3

Ai4

Питание

Дискретные входы

Аналоговые входы

прибора

СУНА-121.220.04.00

Источник

Дискретные выходы

питания

Интерфейс

24В

RS-485

Do 1 Do 2

Do 3 Do 4

Do5

Do6

Do 7 Do 8

_

B

A

+

15

16

17

18

19

20

21

22

23

24

25

26

13

14

33

34

B

A

USB

Вкл

Вкл

Н1

Н2

Ав

Ав

Ав

Н1

Н2

ДД

АвОбщ

USB

PC

N

L

-

+

ДСХ

Раз р

Раз р

РН1

РН2

PД

P1

P2

макс

R1 (t )

R2 (t )

P

1

2

3

4

5

6

7

8

9

10

11

12

27

28

29

30

31

32

Di1

Di2

Di3

Di4

Di5

Di6

Di7

Di8

ОБЩИЙ#3

ОБЩИЙ#4

24В

ОБЩИЙ#1

ОБЩИЙ#2

i

Ai2

Аi3

Ai4

Питание

Дискретные входы

Аналоговые входы

прибора

СУНА-121.24.04.00

Дискретные выходы

Интерфейс

RS-485

Do 1 Do 2

Do 3 Do 4

Do5

Do6

Do 7 Do 8

B A

15

16

17

18

19

20

21

22

23

24

25

26

33

34

B

A

USB

Вкл

Вкл

Н1

Н2

Ав

Ав

Ав

АвОбщ

USB

Н1

Н2

ДД

PC

N

L

8 Монтаж контроллера

Установка контроллера на DIN-рейке осуществляется в следующей последовательности:

1. Производится подготовка на DIN-рейке места для установки контроллера в

соответствии с размерами, приведенными в Приложении А;

2. Контроллер устанавливается на DIN-рейку в соответствии с рисунком

8.1а в

направлении стрелки 1;

3. Контроллер с усилием прижимается к DIN-рейке в направлении, показанном стрелкой 2,

до фиксации защелки.

Демонтаж контроллера:

1. Отключить питание. Отсоединить клеммы с подключенными устройствами;

2. В проушину защелки вставить острие отвертки (см. рисунок 8.1 б), и отжать защелку по

стрелке 1, после чего контроллер отводится от DIN-рейки в направлении стрелки 2.

а)

б)

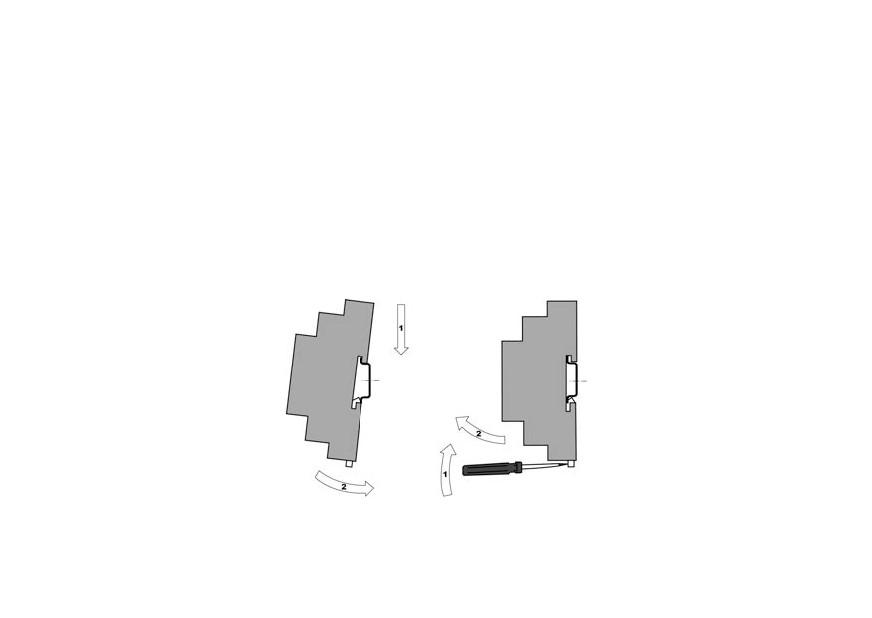

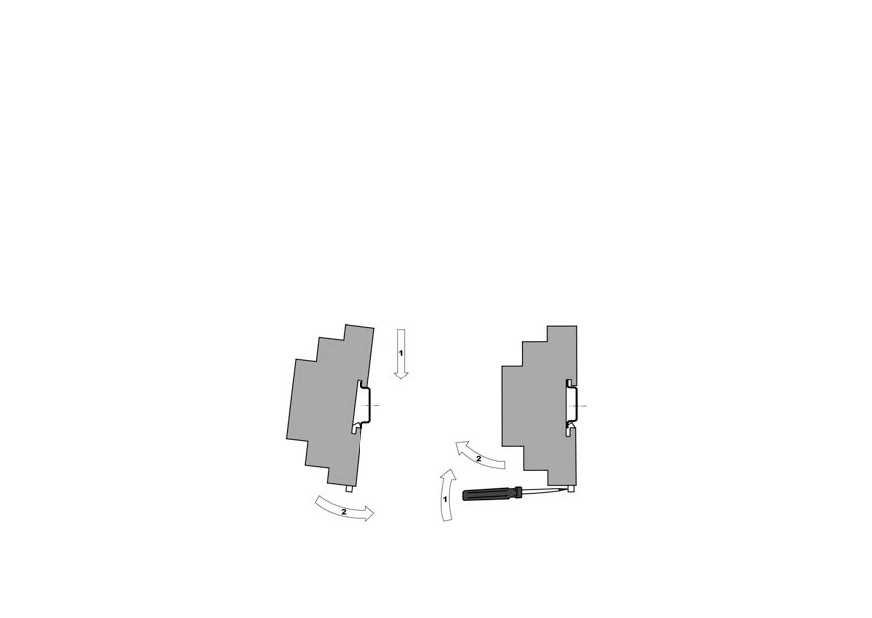

Рисунок 8.1 - Монтаж контроллера с креплением на DIN-рейку

32

9 Технические характеристики

Таблица 9.1 - Общие технические характеристики

Значение (свойства)

Наименование

СУНА-121.220.хх

СУНА-121.24.хх

94…264 (номинальное

Диапазон напряжения питания, В

19…30 (номинальное 24 В)

120…230 В, при 47…63 Гц)

Гальваническая развязка

есть

Электрическая прочность

2830 (между входом питания и

1780 (между входом

изоляции, В

другими цепями)

питания и другими цепями)

Потребляемая мощность, не

17 ВА

10 Вт

более

Встроенный источник питания

есть

-

Выходное напряжение

встроенного источника питания

24 ± 3

-

постоянного тока, В

Ток нагрузки встроенного

100

-

источника питания, мА, не более

Электрическая прочность

изоляции (между выходом

1780

-

питания и другими цепями), В

33

Продолжение таблицы 9.1

Значение (свойства)

Наименование

СУНА-121.220.хх

СУНА-121.24.хх

Сетевые возможности

Интерфейс связи

RS-485

Протокол связи

Modbus-RTU, Modbus-ASCII

Режим работы

Slave

Скорость передачи данных,

9600, 14400, 19200, 38400, 57600, 115200

бит/сек

Конструкция

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры, мм

123 х 90 х 58

Степень защиты корпуса по ГОСТ

IP20

14254-96

Масса контроллера, кг, не более

0,6

(для всех вариантов исполнений)

Средний срок службы, лет

8

Дискретные входы

СУНА-121.220.хх

СУНА-121.24.хх

Количество входов

8

Номинальное напряжение

230 (переменный ток)

24 (постоянный ток)

питания, В

Максимально допустимое

264 (переменный ток)

30 (постоянный ток)

напряжение питания, В

34

Продолжение таблицы 9.1

Значение (свойства)

Наименование

СУНА-121.220.хх

СУНА-121.24.хх

-механические

коммутационные устройства

(контакты кнопок,

механические

выключателей, герконов, реле

коммутационные

и т. п.);

Тип датчика для дискретного

устройства (контакты

входа

- с выходными

кнопок, выключателей,

транзисторными ключами

герконов, реле и т. п.);

(например, имеющие на

выходе транзистор p-n-p-типа

с открытым коллектором)

Ток «логической единицы», мА

0,7…1,45

2…4

Ток «логического нуля», мА

0…0,5

0…0,5

Уровень сигнала,

соответствующий «логической

159…264

15…30

единице», В

Уровень сигнала,

соответствующий «логическому

0…40

-3…5

нулю», В

Минимальная длительность

импульса, воспринимаемая

50

2

дискретным входом, мс

35

Продолжение таблицы 9.1

Наименование

Значение (свойства)

СУНА-121.220.хх

СУНА-121.24.хх

Максимальное время реакции

контроллера (изменения значения

100

30

ВЭ связанного с дискретным

входом), мс

Гальваническая развязка

Групповая, по 4 входа (1-4 и 5-8)

Электрическая прочность

1780 между группами входов

изоляции, В

2830 между другими цепями контроллера

Аналоговые входы

Количество

4

Тип измеряемых сигналов,

4…20 мА, 0…4 кОм

униполярный

Предел основной приведенной,

±0,5

погрешности, %

Сопротивление встроенного

шунтирующего резистора для

121

режима 4…20мА, Ом

Значение наименьшего

6 мкА (0…20 мА/3700)

значащего разряда

Период обновления результатов

измерения четырех каналов, мс,

10

не более

Гальваническая развязка

Отсутствует

36

Продолжение таблицы 9.1

Значение (свойства)

Наименование

СУНА-121.220.хх

СУНА-121.24.хх

Дискретные выходы

Количество выходных устройств

8

Тип выходного устройства

Дискретный, релейные (нормально разомкнутые контакты)

Гальваническая развязка

Индивидуальная

Электрическая прочность

2830

изоляции, В

Коммутируемое напряжение в

нагрузке, В, не более

- для цепи постоянного тока

30 (резистивная нагрузка)

– для цепи переменного тока

250 (резистивная нагрузка)

5 А при напряжении не более 250 В переменного тока

Допустимый ток нагрузки, не

и cosφ >0,95;

более

3 А при напряжении не более 30 В постоянного тока

Установившийся ток при

максимальном напряжении:

- для цепи постоянного тока, А,

5 (резистивная нагрузка)

не более

- для цепи переменного тока, А,

10 (резистивная нагрузка)

не более

Допустимый ток нагрузки, мА, не

10 (при 5 В постоянного тока)

менее

Механический ресурс

10 000 000

реле, циклов, не менее

37

Окончание таблицы 9.1

Значение (свойства)

Наименование

СУНА-121.220.хх

СУНА-121.24.хх

Электрический ресурс

200 000:

3 А при

125 В переменного тока, резистивная

реле, циклов, не менее

нагрузка;

100 000: 3 А при 250 В переменного тока;

100 000: 5 А, 30 В постоянного тока, резистивная нагрузка;

25 000: 10 А при 250 В переменного тока (900 циклов в час:

1 сек вкл./3 сек выкл.)

Аналоговые выходы

Количество выходных устройств

2

Тип выходного устройства

ЦАП "параметр-ток"

Диапазон генерации тока, мА

4…20

Напряжение питания, В

12…30

Внешняя нагрузка не более, кОм

1

Гальваническая развязка

есть (индивидуальная)

Электрическая прочность

2830

изоляции, В

Индикация и элементы управления

Тип дисплея

текстовый монохромный ЖКИ с подсветкой, 2х16 символов

Дискретные индикаторы

два светодиодных индикатора (красный и зеленый)

Количество механических кнопок

6

38

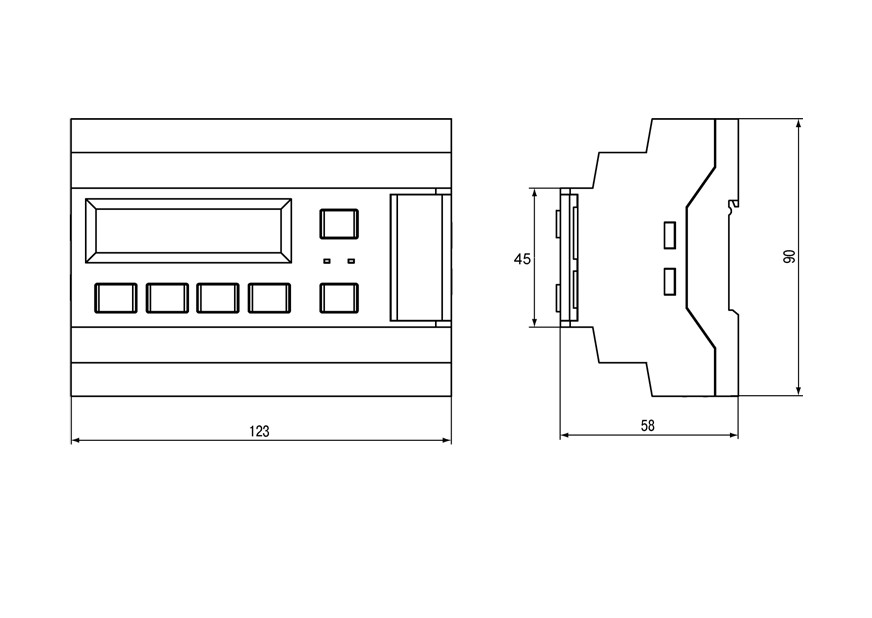

Приложение А. Габаритный чертеж корпуса

Рисунок А.1 - Габаритный чертеж СУНА-121

44

Таблица Б.1 - Общий перечень алгоритмов управления насосами

Обозначение

Краткое описание

Обозначение

алгоритма

#01.00

Чередование 2-х насосов

#02.00

Чередование 3-х насосов

#03.00

Регулирование давления, 2 насоса, по

реле давления

#04.00

Регулирование давления, 2 насоса, по

аналоговому датчику давления

#05.00

Регулирование давления, 3 насоса, по

аналоговому датчику давления

46

Окончание таблицы Б.1

Обозначение

Краткое описание

Обозначение

алгоритма

#06.00

Заполнение/осушение резервуара, 2

насоса, дискретные датчики уровня

#07.00

Заполнение/осушение резервуара, 2

насоса, аналоговые датчики уровня

#08.00

Заполнение/осушение резервуара, 3

насоса, аналоговые датчики уровня

47

1 Конструкция контроллера

Рисунок 1.1 - Вид лицевой панели контроллера

4

2 Назначение контроллера

АвН2 АвН3

АвН1АвОбщ

АвДД

Контроллер СУНА-

121.х.05.00

Р

предназначен для

управления насосной

группой, в состав

РазрРН1

РазрРН2

РазрРН3

которой входит три

насоса одного

типоразмера. Алгоритм

поддерживает

давление воды на

Вкл

Вкл

Вкл

выходе насосной

Н1

Н2

Н3

ΔР1

ΔР2

ΔР3

группы в заданном

диапазоне,

контролирует

R1(t )

R2(t )

R3(t )

состояния насосов и

обеспечивает

равномерное

ДСХ

распределение

наработки между ними.

Рисунок 2.1 - Схема объекта управления

6

Сигналы, поступающие на вход контроллера:

DI №1

ΔР1

Реле перепада давления на первом насосе.

DI №2

Разр РН1

Кнопка/тумблер разрешения работы первого насоса.

DI №3

ΔР2

Реле перепада давления на втором насосе.

DI №4

Разр РН2

Кнопка/тумблер разрешения работы второго насоса.

DI №5

ΔР3

Реле перепада давления на третьем насосе.

DI №6

Разр РН3

Кнопка/тумблер разрешения работы третьего насоса.

DI №8

ДСХ

Дискретный сигнал с датчика сухого хода.

AI №1

R1(t^o)

Сигнал с датчика температуры первого насоса (Ом).

AI №2

R2(t^o)

Сигнал с датчика температуры второго насоса (Ом)

AI №3

R3(t^o)

Сигнал с датчика температуры третьего насоса (Ом).

AI №4

P

Аналоговый датчик давления на выходе насосной группы.

Управляющие сигналы с выхода контроллера:

DO №1

Вкл.Н1

Сигнал управления первым насосом.

DO №2

АвН1

Сигнал аварийного состояния первого насоса.

DO №3

Вкл.Н2

Сигнал управления вторым насосом.

DO №4

АвН2

Сигнал аварийного состояния второго насоса.

DO №5

Вкл.Н3

Сигнал управления третьим насосом.

DO №6

АвН3

Сигнал аварийного состояния третьего насоса.

DO №8

АвОбщ

Сигнал аварийного состояния всей насосной группы.

7

Насос 1

Авария насоса 1

Вкл.

Выкл.

Т.Cмены

Т.Cмены

Т.Cмены

Авария насоса 2

Насос 2

Вкл.

Выкл.

Т.Смены

Т.Смены

Насос 3

Вкл.

Выкл.

Т.Смены

Т.Смены

Рисунок 3.1 - Диаграмма переключения насосов

9

Давл.макс

Давл.мин

Насос 3

Насос 2

Насос 1

Рисунок 3.2 - Диаграмма переключения насосов

11

3.3 Список аварий

1) Нет перепада давления на насосе (рисунок 3.3)

Насос

вкл.

Авария насоса

Перепад

давления

на насосе

Т.Задер

Т.Провал

Сигнал

от реле

перепада

давления

Сигнал

«Авария

насоса»

Авария насоса

Рисунок 3.3 - Обработка сигнала от датчика перепада давления (ΔР1/ΔР2/ΔР3)

12

4) Сухой ход

Условие: пропал сигнал датчика сухого хода (ДСХ) на время, большее заданного

(Параметр №28: Защита>Защита по Сх>Т.Флтр).

Реакция: остановка работы станции, включение общего сигнала аварии «АвОбщ»,

включение светодиода «Авария».

Сброс: автоматический, по устранению причины с задержкой

(Параметр

№29:

Защита>Защита по Сх>Т.Возвр).

5) Превышение давления на выходе насосной группы

Условие: давление на выходе насосной группы превысило допустимое значение

(Параметр №33: Защита>Защита по Д.макс >ДД авар) на время больше заданного

(Параметр №31: Защита>Защита по Д.макс >Т.Флтр).

Реакция: остановка работы станции, включение общего сигнала аварии «АвОбщ»,

включение светодиода «Авария».

Сброс: автоматический, по устранению причины с задержкой

(Параметр

№32:

Защита>Защита по Д.макс >Т.Возвр).

РДмакс/

ДСХ

Авар.Общ

Т.Флтр

Т.Флтр Т.Возвр

Рисунок 3.4

6) Датчик давления неисправен

Условие: сигнал от аналогового датчика давления находится вне диапазона 4..20мА

14

Реакция: остановка работы станции, включение соответствующего сигнала «АвДД»,

включение общего сигнала аварии «АвОбщ», включение светодиода «Авария».

Сброс: ручной, при установке соответствующего параметра в меню контроллера

(Параметр №81: Аварии> Сброс аварий) или по сети RS-485.

Если при остановке работы станции работают два насоса, то они отключаются по очереди с

задержкой (Параметр №34 Защита>Пауза про откл >Т.Откл).

3.4 Ручное управление

Состояния реле управления насосами и реле сигнализации аварий могут управляться

командами из меню контроллера «Тест вх/вых». Для этого необходимо перевести станцию в

состояние «Тест» (Параметр №60: Тест вх/вых> Режим).

Данный режим не рекомендуется использовать как штатный режим работы станции. Он

предназначен для проведения пусконаладочных и обслуживающих работ.

ПРИМЕЧАНИЕ

Переход возможен только при отсутствии аварии и из состояния

«Стоп» (Параметр №1: Стартовый экран> Статус).

Перечень выходов:

ВклН1

- включение реле управления насосом 1

Параметр №72

АвН1

- включение реле сигнализации аварии насоса 1

Параметр №73

ВклН2

- включение реле управления насосом 2

Параметр №74

АвН2

- включение реле сигнализации аварии насоса 2

Параметр №75

ВклН3

- включение реле управления насосом 3

Параметр №76

АвН3

- включение реле сигнализации аварии насоса 3

Параметр №77

АвДД

- включение реле сигнализации аварии датчиков уровня

Параметр №78

АвОбщ

- включение реле сигнализации общего аварийного

Параметр №79

состояния насосной группы.

15

2.

Период чередования насосов рассчитывается как Т.Смены умноженный на

коэффициент хода работающего насоса.

Работа коэффициентов хода насосов показана на рисунке 3.5 - 3.6.

Т.Смены К1

Т.Смены К1

Т.Смены К1

Насос1

К1= 1.0

Т.Смены К2

Т.Смены К2

Т.Смены К2

Насос2

К2= 1.0

Рисунок 3.5 - Работа насосов при одинаковых коэффициентах хода

Т.Смены К1

Т.Смены К1

Т.Смены К1

Насос1

К1

= 1.0

Насос2

К2= 0.75

Т.Смены К

Т.Смены К

Т.Смены К

2

2

2

Рисунок 3.6 - Работа насосов при различных коэффициентах хода

17

3.7 Функция «прогон»

Данная функция позволяет предотвратить выход из строя насоса из-за длительного

простоя. Если насос(ы) был отключен в течение длительного времени

(Параметр

№36:

Защита> Тестовый прогон> Т.Простоя), например, отключение отопления на летний период,

контроллер производит пуск данного насоса на короткое время (Параметр №37: Защита>

Тестовый прогон>Т.Прогона). Данная функция по умолчанию выключена (Параметр №35:

Настройки> Защиты>Тестовый прогон > Ф-ция). См. рисунок 3.7.

Т.Простоя

Т.Простоя

Насос1

Т.Прогона

Т.Прогона

Насос2

Т.Простоя

Т.Простоя

Т.Прогона

Т.Прогона

Рисунок 3.7 - Функция прогон

18

5 Параметры настройки

Определение

Регистр/

Диапазон

№

Стартовый экран

Доступ / Тип

Даление: Норма

Текущее состояние давления

535/R/Word

0-норма,1-

1

после НГ

Больше,2- Меньше

3- Авария

Текущее:

0.00

0

Показания датчика давления

518/R/Real

0..100

2

после насосной группы (НГ)

0.500

<.<0.700

Минимальное давление, при

546/RW/Real

0..100

3

котором включается

дополнительный насос

Максимальное давление, при

548/RW/Real

0..100

4

Статус: Стоп

котором отключается насос

Состояние системы

534/R/Word

0- Стоп, 1- Тест, 2-

5

Работа, 3-Авария

Упр: Местное/Стоп

Тип управления: Местное -

532.3/R/Bool

0-Местное

6

Дистанционное

1-Дистанционное

Кнопка Старт - Стоп выполнения

532

.0/RW/

0- Стоп, 1-Пуск

7

алгоритма управления

Bool

Насосы (Раб[ 1])

Количество работающих в данный

нет

0..2

8

момент насосов

Насос 1 Вкл

Состояние насоса №1

537/R/Word

0- Отключен

9

Насос 2 Выкл

Состояние насоса №2

538/R/Word

1- Выключен

10

2- Включен

Насос 3 Выкл

Состояние насоса №3

539/R/Word

11

3- Авария

4- Резерв

Аварии -> ALT + SEL

Информация: для перехода в

меню «4) Аварии» нажмите

сочетание кнопок «ALT»и«SEL»

Меню -> ALT + OK

Информация: для прехода в

главное меню нажмите сочетание

кнопок «ALT» и «OK»

20

Меню -> ALT + OK

Определение

Регистр/

Диапазон

№

Доступ / Тип

Меню:

1) Быстрая настр.

Пароль 1

0001

Минимальное давление, при

546/RW/

0..100

12

котором включается

Real

Давление

дополнительный насос

0.500<.<0.700

Максимальное давление, при

548/RW/

0..100

13

котором отключается насос

Real

Насосы, статус

Насос1:Основной

Статус насоса №1

нет

Отключен,

14

Насос2:Основной

Статус насоса №2

Основной,

15

Резервный

Насос3:Основной

Статус насоса №3

16

Минимальное количество

552/RW/

0..1

17

Раб.насосов

работающих насосов

Word

Мин: 0

Максимальное количество

553/RW/

1..3

18

Макс: 3

работающих насосов

Word

2) Настройки

Пароль 2

0002

Регулирование

Минимальное давление, при

546/RW/

0..100

19

1

2

3

Давление

котором включается

Real

0.500<.<0.700

дополнительный насос

Максимальное давление, при

548/RW/

0..100

20

котором отключается насос

Real

21

Определение

Регистр/

Диапазон

№

1

2

3

Доступ / Тип

Раб.насосов

Минимальное количество

552/RW/

0..1

21

Мин: 0

работающих насосов

Word

Максимальное количество

553/RW/

1..3

22

Макс: 3

работающих насосов

Word

Задержка подключения

554/RW/

0..3600

23

Каскадирование

дополнительного насоса

Word

Т.Подкл: 6с

Время стабилизации давления

555/RW/

0..7200

24

Т.Стабил: 12с

после подключения/отключения

Word

насоса

Т.Откл: 6с

Задержка отключения

556/RW/

0..3600

25

работающего насоса

Word

Защита

Реле Перепада Д

Т.Задер: 10с

Допустимое время отсутствия

нет

0..3600

26

сигнала от датчика перепада

давления при старте насоса, в сек

Доп. время пропадания сигнала от

нет

0..3600

27

Т.Провал:

5с

датчика перепада давления во

время работы насоса, в сек

Защита по СХ

Доп. время пропадания сигнала от

нет

0..3600

28

Т.Флтр: 5с

датчика сухого хода, в сек

Т.Возвр: 60с

Задержка возврата станции в

нет

0..10000

29

работу при нормализации сигнала

от датчика сухого хода, в сек

Защита по Темп

Показание с датчика температуры

нет

0..4000

30

Сопрот: 0 Ом

при перегреве насоса в Ом

Доп. время пропадания сигнала от

нет

0..3600

31

Защита по Д.макс

датчика макс. давления, в сек

Т.Флтр: 5с

Задержка возврата станции в

нет

0..10000

32

работу при нормализации сигнала

Т.Возвр: 60с

от датчика макс. давления, в сек

1

2

3

Аварийно высокое давление после

нет

0..100

33

ДД авар: 1.000

НГ

22

Определение

Регистр/

Диапазон

№

1

2

3

Доступ / Тип

Пауза при быстром отключении

нет

0..3600

34

Пауза при откл

насосов

Т.Откл: 10с

Тестовый прогон

Кнопка Вкл - Выкл фунцию

нет

0- Выкл, 1- Вкл

35

Ф-ция: Выкл

тестового прогона насосов

Время простоя насоса до запуска

нет

1..365

36

Т.Простоя: 5д

тестового прогона, в днях

Т.Прогона: 5с

длительность тестового прогона

нет

1..3600

37

насосов, в секундах

Задержка вкл ПО

Задержка запуска работы

нет

0..600

38

Т.ВклПО: 60с

алгоритма после подачи питания

на прибор, в секундах

Насосы

Чередование:

Период смены насосов по

нет

0..10000

39

Т.Смены: 24.00ч

наработке, в часах

Т.Паузы: 30с

Пауза переключения насосов при

нет

0..3600

40

смене, в сек

Т.мин.Выкл: 5с

Минимальное время нахождения

нет

1..3600

41

насоса в выключенном состоянии,

Статус:

в сек

Насос1:Основной

Статус насоса №1

нет

0- Отключен

42

Насос2:Основной

Статус насоса №2

нет

1- Основной

43

2- Резервный

Насос3:Основной

Статус насоса №3

нет

44

Коэф Хода:

Насос1: 1.000

Коэффициент хода насоса 1

нет

0,8..1,2

45

Насос2: 1.000

Коэффициент хода насоса 2

нет

46

1

2

3

Насос3: 1.000

Коэффициент хода насоса 3

нет

47

23

О пр еделе н и е

Ре ги стр /

Диапазон

№

1

2

3

Доступ/Тип

Сброс наработки:

Время нара ботки насоса №1, в

н ет

0..6553 5

48

часах

Насос1: 0Нет

Кнопка сброса времени нара ботки

н ет

Нет, Д а

49

насоса №1

Время нара ботки насоса №2, в

н ет

0..6553 5

50

Насос2: 0Нет

часах

Кнопка сброса времени нара ботки

н ет

Нет, Д а

51

насоса №2

Насос3: 0Нет

Время нара ботки насоса №3, в

н ет

0..6553 5

52

часах

Кнопка сброса времени нара ботки

н ет

Нет, Д а

53

Настройка I/O

насоса №3

Парам.ДД после

ВПИ: 1.000

Верхняя граница измере ния

н ет

0..100

54

датчи к а да вле н и я по сле НГ

НПИ: 0.000

Нижняя граница измере ния

н ет

0..100

55

датчи к а да вле н и я по сле НГ

Секретность

Пароль доступа в меню

н ет

0- отсутсвует

56

Пароль1: 1

«Быстр.Настройка"

1..999 9

Пароль2: 2

Пароль доступа в "Настройки»

57

Пароль3: 3

Пароль доступа в меню "Тест

58

Вх/Вых"

Сброс настроек

Кнопка сброса настрое к на

н ет

Нет, Д а

59

на заводские:Нет

заводские значения

3) Тест Вх/Вых

Пароль 3

0003

1

2

Режим: Авто

Кнопка перехода в тестовый

532 .5/R/Bool

0 - Авто, 1 - Тест

60

р ежи м: А вто - Те ст

24

Ре ги стр /

О пр еделе н и е

Диапазон

№

1

2

Доступ/Тип

Датчи к пере па да да вле н и я н а

512 .04/R/

0- нет пере пада,

61

Входы

насосе №1

Bool

авария

ДП1: 1

Di 1

1- есть, норма

РазрН1:1

Di 2

Разре ше н и е ра боты н а со са № 1

512 .10/R/

0- заблокирован

62

Bool

1- разр-на работа

ДП2: 0

Di 3

Датчи к пере па да да вле н и я н а

512 .05/R/

0- нет пере пада,

63

насосе №2

Bool

авария

1- есть, норма

РазрН2:1

Di 4

Разре ше н и е ра боты н а со са № 2

512 .11/R/

0- заблокирован

64

Bool

1- разр-на работа

ДП3: 0

Di 5

Датчи к пере па да да вле н и я н а

512 .06/R/

0- нет пере пада,

65

насосе №3

Bool

авария

РазрН3:1

Di 6

1- есть, норма

Разре ше н и е ра боты н а со са № 3

512 .12/R/

0- заблокирован

66

Bool

1- разр-на работа

ДСХ: 1

Di 8

Датчи к сух о го хода

512 .00/R/

0- СХ, авария

67

Bool

1- нет СХ, норма

ТМ1: 9999 Ai 1

Показания датчика температуры

н ет

0..999 9

68

насоса №1, в Омах

ТМ2: 9999 Ai 2

Показания датчика температуры

69

насоса №2, в Омах

ТМ3: 9999 Ai 3

Показания датчика температуры

70

насоса №3, в Омах

ДД: 0.000 Ai 4

Показания датчика давления

518 /R/Real

0..100

71

по сле н а со сн о й группы (НГ)

1

2

25

Регистр/

Выходы

Определение

Диапазон

№

1

2

Доступ / Тип

ВклН1: 0

Do 1

Тест вых.«Пуск насоса №1от сети»

нет

0- Разомкнут

72

АвН1: 0

Do 2

Тест выхода «Авария насоса №1»

1- Замкнут

73

ВклН2: 0

Do 3

Тест вых.«Пуск насоса №2от сети»

74

АвН2: 0

Do 4

Тест выхода «Авария насоса №2»

75

ВклН3: 0

Do 5

Тест вых.«Пуск насоса №3от сети»

76

АвН3: 0

Do 6

Тест выхода «Авария насоса №3»

77

АвДД: 0

Do 7

Тест вых.«Авария реле давления»

78

АвОбщ: 0

Do 8

Тест выхода «Общая авария»

79

4) Аварии

Состояние системы

нет

Норма, Авария

80

Состояние:Норма

Кнопка сброса аварий

532.02/RW/

0- Сброс Аварий

81

Сброс аварии

bool

1- Сбросить

Нет РабН: Норма

Авария: нет доступных для работы

544.00/R/

0-Норма

82

насосов

Bool

1- Авария

Насос1: Норма

Состояние насоса №1

537/R/Word

0- Отключен

83

Насос2: Норма

Состояние насоса №2

538/R/Word

1, 2, 4 - Норма

84

3- Авария

Насос3: Норма

Состояние насоса №3

539/R/Word

85

СухойХод: Норма

Авария по датчику сухого хода

544.09/R/

0- Норма

86

РДмакс: Норма

Bool

1- Авария

Авария по превышению

544.10/R/

87

ДДавления: Норма

максимального давления

Bool

Авария датчиков давления

544.7/R/Bool

88

5) Информация

Насосы

Состояние насоса №1

537/R/Word

0- Отключен

89

Состояние:

Состояние насоса №2

538/R/Word

1- Выключен

90

Насос 1: Вкл

2- Включен

Насос 2: Выкл

Состояние насоса №3

539/R/Word

3- Авария

91

3

Насос 3: Выкл

4- Резерв

26

№

Регистр/

Определение

Диапазон

3

Доступ / Тип

Статус:

Насос1:Основной

Статус насоса №1

нет

0- Отключен

92

Насос2:Основной

1- Основной

Статус насоса №2

93

2- Резервный

Насос3:Основной

Статус насоса №3

94

Наработка:

Насос 1: 0

Время наработки насоса №1,часы

нет

0..65535

95

Насос 2: 0

Время наработки насоса №2, часы

96

Насос 3: 0

Время наработки насоса №3, часы

97

Температура:

Насос1: 9999_Ом

Показания датчика температуры

нет

0..9999

98

насоса №1, в Омах

Насос2: 9999_Ом

Показания датчика температуры

99

насоса №2, в Омах

Показания датчика температуры

100

Насос3: 9999_Ом

насоса №3, в Омах

27

6 Сетевой интерфейс

Стартовый экран

В контроллере СУНА установлен модуль интерфейса

RS-485 для организации работы по стандартному

протоколу Modbus в режиме Slave.

Системное меню

Для работы контроллера в сети RS-485

-> Прибор

необходимо установить его сетевые настройки в

-> Входы

системном меню контроллера с помощью кнопок и

индикатора на лицевой панели (рисунок 6.1).

-> Выходы

Для корректной работы прибора вносить изменения в

-> Интерфейсы

параметры "Прибор", "Входы", "Выходы" ЗАПРЕЩЕНО!

Контроллер СУНА в режиме Slave поддерживает

-> СОМ1

следующие функции:

-> Настройки

•

Чтение состояния входов/выходов;

Настройки СОМ1

•

Запись состояние выходов;

115200-8-нет-1

•

Чтение/запись сетевых переменных;

-> Протокол

Контроллер СУНА-121 может

работать

по

ModBus Slave

протоколу Modbus в одном из двух режимов: Modbus-

Адрес 16

RTU или Modbus-ASCII, автоматически распознает

режим обмена RTU/ASCII. Адреса регистров, тип

Пароль 0

переменных параметров доступных по протоколу Modbus

Рисунок 6.1

приведены в разделе 5 «параметры настройки».

28

Таблица 6.1

- Описание регистров

Регистр

Тип

Доступ

Имя переменной

Комментарий

512

word

R

Битовая маска дискретных входов

512.0

bool

R

ДСХ

512.1

bool

R

РДмакс

512.4

bool

R

DР1

512.5

bool

R

DР2

512.6

bool

R

DР3

512.10

bool

R

Разр РН1

512.11

bool

R

Разр РН2

512.12

bool

R

Разр РН3

514

word

R

Битовая маска дискретных выходов

514.0

bool

R

Вкл.Н1

514.1

bool

R

Вкл.Н2

514.2

bool

R

Вкл.Н3

514.6

bool

R

АвН1

514.7

bool

R

АвН2

514.8

bool

R

АвН3

514.12

bool

R

АвОбщ

514.14

bool

R

АвДД

518

real

R

Показания датчика давления после

насосной группы (НГ)

532

word

RW

Командное слово

532.0

bool

RW

Кнопка старт-стоп выполнения алгоритма

управления

29

532.1

bool

RW

Кнопка вкл-выкл функцию тестового

прогона насосов

532.2

bool

RW

Кнопка сброса аварий

532.3

bool

R

Режим управления контроллером

0- Местное,

1- Дистанционное

532.5

bool

R

Режим работы выходов

0- Авто, 1- Тест

534

word

R

Код состояния системы

0- Стоп, 1- Тест,

2- Работа, 3- Авария

535

word

R

Код состояния давления после НГ

0- Норма, 1- Меньше,

2- Больше, 3- Авария

537

word

R

Код состояния насоса 1

0- Отключен,

1- Выключен,

2- Включен,

3- Авария, 4- Резерв

538

word

R

Код состояния насоса 2

0- Отключен,

1- Выключен,

2- Включен,

3- Авария, 4- Резерв

539

word

R

Код состояния насоса 3

0- Отключен,

1- Выключен,

2- Включен,

3- Авария, 4- Резерв

544

word

R

Слово состояний - Аварии

544.0

bool

R

Нет рабочих насосов

544.1

bool

R

Авария насоса 1

544.2

bool

R

Авария насоса 2

30

544.3

bool

R

Авария насоса 3

544.7

bool

R

Датчик(и) давления неисправен(ы)

544.9

bool

R

Сухой ход

544.10

bool

R

Превышено давление на выходе

насосной группы

546

real

RW

Настройка. Минимальное давление, при

По умолчанию 0,5.

котором включается дополнительный насос

Диапазон [0..100]

548

real

RW

Настройка. Максимальное давление, при

По умолчанию 0,7.

котором отключается насос

Диапазон [0..100]

552

word

RW

Настройка. Минимальное количество

По умолчанию 0.

работающих насосов

Диапазон [0..2]

553

word

RW

Настройка. Максимальное количество

По умолчанию 3.

работающих насосов

Диапазон [1..3]

554

word

RW

Настройка. Задержка подключения

По умолчанию 6 сек.

дополнительного насоса

Диапазон [0..3600]

сек.

555

word

RW

Настройка. Время стабилизации давления

По умолчанию 12

после подключения/отключения насоса

сек. Диапазон

[0..7200] сек.

556

word

RW

Настройка. Задержка отключения

По умолчанию 6 сек.

работающего насоса

Диапазон [0..3600]

сек.

31

N

L

ДСХ

Раз р

Раз р

Раз р

РН1

РН2

РН3

PД

P1

P2

P3

макс

R1(t ) R2(t )

R3(t )

P

1

2

3

4

5

6

7

8

9

10

11

12

27

28

29

30

31

32

Di1

Di2

Di3

Di4

Di5

Di6

Di7

Di8

ОБЩИЙ#3

ОБЩИЙ#4

220В

ОБЩИЙ#1

ОБЩИЙ#2

i

Ai2

Аi3

Ai4

Питание

Дискретные входы

Аналоговые входы

прибора

СУНА-121.220.05.00

Источник

Дискретные выходы

Интерфейс

питания

24В

RS-485

Do 1 Do 2

Do 3 Do 4

Do5

Do6

Do 7 Do 8

+

_

B

A

15

16

17

18

19

20

21

22

23

24

25

26

13

14

33

34

B

A

USB

Вкл

Вкл

Вкл

Н1

Н2

Н3

Ав

Ав

Ав

Ав

АвОбщ

USB

Н1

Н2

Н3

ДД

PC

N

L

-

+

ДСХ

Раз р

Раз р

Раз р

РН1

РН2

РН3

PД

P1

P2

P3

макс

R1(t ) R 2(t )

R3 (t )

P

1

2

3

4

5

6

7

8

9

10

11

12

27

28

29

30

31

32

Di1

Di2

Di3

Di4

Di5

Di6

Di7

Di8

ОБЩИЙ#3

ОБЩИЙ#4

24В

ОБЩИЙ#1

ОБЩИЙ#2

i

Ai2

Аi3

Ai4

Питание

Дискретные входы

Аналоговые входы

прибора

СУНА-121.24.05.00

Дискретные выходы

Интерфейс

RS-485

Do 1 Do 2

Do 3 Do 4

Do5

Do6

Do 7 Do 8

B A

15

16

17

18

19

20

21

22

23

24

25

26

33

34

B

A

USB

Вкл

Вкл

Вкл

Н1

Н2

Н3

Ав

Ав

Ав

Ав

АвОбщ

USB

Н1

Н2

Н3

ДД

PC

N

L

ПРИМЕЧАНИЕ

Для модификации

220В рекомендуется следующая схема

подключения аналогового датчика:

БП = 24В

+24В

Аналоговый

-24В

датчик Р

+1

СУНА-121

-2

+AI-4

-Общий 4

34

8 Монтаж контроллера

Установка контроллера на DIN-рейке осуществляется в следующей последовательности:

1. Производится подготовка на DIN-рейке места для установки контроллера в

соответствии с размерами, приведенными в Приложении А;

2. Контроллер устанавливается на DIN-рейку в соответствии с рисунком

8.1а в

направлении стрелки 1;

3. Контроллер с усилием прижимается к DIN-рейке в направлении, показанном стрелкой 2,

до фиксации защелки.

Демонтаж контроллера:

1. Отключить питание. Отсоединить клеммы с подключенными устройствами;

2. В проушину защелки вставить острие отвертки (см. рисунок 8.1 б), и отжать защелку по

стрелке 1, после чего контроллер отводится от DIN-рейки в направлении стрелки 2.

а)

б)

Рисунок 8.1 - Монтаж контроллера с креплением на DIN-рейку

35

9 Технические характеристики

Таблица 9.1 - Общие технические характеристики

Значение (свойства)

Наименование

СУНА-121.220.хх

СУНА-121.24.хх

94…264 (номинальное

Диапазон напряжения питания, В

19…30 (номинальное 24 В)

120…230 В, при 47…63 Гц)

Гальваническая развязка

есть

Электрическая прочность

2830 (между входом питания и

1780 (между входом

изоляции, В

другими цепями)

питания и другими цепями)

Потребляемая мощность, не

17 ВА

10 Вт

более

Встроенный источник питания

есть

-

Выходное напряжение

встроенного источника питания

24 ± 3

-

постоянного тока, В

Ток нагрузки встроенного

100

-

источника питания, мА, не более

Электрическая прочность

изоляции (между выходом

1780

-

питания и другими цепями), В

36

Продолжение таблицы 9.1

Значение (свойства)

Наименование

СУНА-121.220.хх

СУНА-121.24.хх

Сетевые возможности

Интерфейс связи

RS-485

Протокол связи

Modbus-RTU, Modbus-ASCII

Режим работы

Slave

Скорость передачи данных,

9600, 14400, 19200, 38400, 57600, 115200

бит/сек

Конструкция

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры, мм

123 х 90 х 58

Степень защиты корпуса по ГОСТ

IP20

14254-96

Масса контроллера, кг, не более

0,6

(для всех вариантов исполнений)

Средний срок службы, лет

8

Дискретные входы

СУНА-121.220.хх

СУНА-121.24.хх

Количество входов

8

Номинальное напряжение

230 (переменный ток)

24 (постоянный ток)

питания, В

Максимально допустимое

264 (переменный ток)

30 (постоянный ток)

напряжение питания, В

37

Продолжение таблицы 9.1

Значение (свойства)

Наименование

СУНА-121.220.хх

СУНА-121.24.хх

-механические

коммутационные устройства

(контакты кнопок,

механические

выключателей, герконов, реле

коммутационные

и т. п.);

Тип датчика для дискретного

устройства (контакты

входа

- с выходными

кнопок, выключателей,

транзисторными ключами

герконов, реле и т. п.);

(например, имеющие на

выходе транзистор p-n-p-типа

с открытым коллектором)

Ток «логической единицы», мА

0,7…1,45

2…4

Ток «логического нуля», мА

0…0,5

0…0,5

Уровень сигнала,

соответствующий «логической

159…264

15…30

единице», В

Уровень сигнала,

соответствующий «логическому

0…40

-3…5

нулю», В

Минимальная длительность

импульса, воспринимаемая

50

2

дискретным входом, мс

38

Продолжение таблицы 9.1

Наименование

Значение (свойства)

СУНА-121.220.хх

СУНА-121.24.хх

Максимальное время реакции

контроллера (изменения значения

100

30

ВЭ связанного с дискретным

входом), мс

Гальваническая развязка

Групповая, по 4 входа (1-4 и 5-8)

Электрическая прочность

1780 между группами входов

изоляции, В

2830 между другими цепями контроллера

Аналоговые входы

Количество

4

Тип измеряемых сигналов,

4…20 мА, 0…4 кОм

униполярный

Предел основной приведенной,

±0,5

погрешности, %

Сопротивление встроенного

шунтирующего резистора для

121

режима 4…20мА, Ом

Значение наименьшего

6 мкА (0…20 мА/3700)

значащего разряда

Период обновления результатов

измерения четырех каналов, мс,

10

не более

Гальваническая развязка

Отсутствует

39

Продолжение таблицы 9.1

Значение (свойства)

Наименование

СУНА-121.220.хх

СУНА-121.24.хх

Дискретные выходы

Количество выходных устройств

8

Тип выходного устройства

Дискретный, релейные (нормально разомкнутые контакты)

Гальваническая развязка

Индивидуальная

Электрическая прочность

2830

изоляции, В

Коммутируемое напряжение в

нагрузке, В, не более

- для цепи постоянного тока

30 (резистивная нагрузка)

– для цепи переменного тока

250 (резистивная нагрузка)

5 А при напряжении не более 250 В переменного тока

Допустимый ток нагрузки, не

и cosφ >0,95;

более

3 А при напряжении не более 30 В постоянного тока

Установившийся ток при

максимальном напряжении:

- для цепи постоянного тока, А,

5 (резистивная нагрузка)

не более

- для цепи переменного тока, А,

10 (резистивная нагрузка)

не более

Допустимый ток нагрузки, мА, не

10 (при 5 В постоянного тока)

менее

Механический ресурс

10 000 000

реле, циклов, не менее

40

Окончание таблицы 9.1

Значение (свойства)

Наименование

СУНА-121.220.хх

СУНА-121.24.хх

Электрический ресурс

200 000:

3 А при

125 В переменного тока, резистивная

реле, циклов, не менее

нагрузка;

100 000: 3 А при 250 В переменного тока;

100 000: 5 А, 30 В постоянного тока, резистивная нагрузка;

25 000: 10 А при 250 В переменного тока (900 циклов в час:

1 сек вкл./3 сек выкл.)

Аналоговые выходы

Количество выходных устройств

2

Тип выходного устройства

ЦАП "параметр-ток"

Диапазон генерации тока, мА

4…20

Напряжение питания, В

12…30

Внешняя нагрузка не более, кОм

1

Гальваническая развязка

есть (индивидуальная)

Электрическая прочность

2830

изоляции, В

Индикация и элементы управления

Тип дисплея

текстовый монохромный ЖКИ с подсветкой, 2х16 символов

Дискретные индикаторы

два светодиодных индикатора (красный и зеленый)

Количество механических кнопок

6

41

Приложение А. Габаритный чертеж корпуса

Рисунок А.1 - Габаритный чертеж СУНА-121

47

Таблица Б.1 - Общий перечень алгоритмов управления насосами

Обозначение

Краткое описание

Обозначение

алгоритма

#01.00

Чередование 2-х насосов

#02.00

Чередование 3-х насосов

#03.00

Регулирование давления, 2 насоса, по

реле давления

#04.00

Регулирование давления, 2 насоса, по

аналоговому датчику давления

#05.00

Регулирование давления, 3 насоса, по

аналоговому датчику давления

49

Окончание таблицы Б.1

Обозначение

Краткое описание

Обозначение

алгоритма

#06.00

Заполнение/осушение резервуара, 2

насоса, дискретные датчики уровня

#07.00

Заполнение/осушение резервуара, 2

насоса, аналоговые датчики уровня

#08.00

Заполнение/осушение резервуара, 3

насоса, аналоговые датчики уровня

50

содержание      ..     1      2      3      4      ..
