Эвотор. ИНСТРУКЦИЯ по модернизации Смарт-терминала до СТ2Ф






Rev.2.2
ИНСТРУКЦИЯ
по модернизации
Смарт-терминала
до СТ2Ф
СОДЕРЖАНИЕ
1.
Модернизация СМ-02 (ЕНВД/ ПТК > СТ2Ф)
3
1.1. Комплект модернизации
3
1.2. Описание процесса модернизации
3
1.3. Описание ввода ЗН и КЗ
16
2
1. Модернизация СМ-02 (ЕНВД/ ПТК > СТ2Ф)
1.1. Комплект модернизации
Наименование
Кол
Размещение
Комментарий
1. Комплектующие
1.1
ФН (Фискальный накопитель)
1
Приобретается у поставщика
1.2
Кабель ФН
1
в комплекте доработки
1.3
USB- flash
Для записи файлов обновления
ПО со страницы
update.evotor.ru
2. Документация
2.1
Паспорт СТ
1
в комплекте доработки
2.2
Шильдик 13х49
1
в комплекте доработки
2.3
Шильдик 26х38
1
в комплекте доработки
3. Программное Обеспечение
3.1
Файл обновления ПО КТТ
update.evotor.ru
3.2
Заводской номер и Код Защиты
В Паспорте СТ
3.3
Файл обновления ПО Смарт-
update.evotor.ru
терминала
1.2. Описание процесса модернизации
1.2.1. Для того, чтобы не повредить корпус Смарт-терминал, рекомендуется перед началом ремонтных
работ постелить на рабочей поверхности мягкую ткань.
1.2.2. Перед модернизацией необходимо убедиться, что на Смарт-терминал установлено ПО версии
не ниже 1.6.2.
1.2.2.1. Подключить Смарт-терминал к сети, используя блок питания.
1.2.2.2. Проконтролировать, что при включении Планшета, в левом верхнем углу отобразилась
версия ПО (не ниже 1.6.2).
1.2.2.3. Если версия ПО СТ ниже 1.6.2 - обновление обязательно.
1.2.2.4. Если версия ПО СТ выше 1.6.2, рекомендуется обновление до крайней версии.
Скачать на USB Flash файл ПО Смарт-терминала здесь update.evotor.ru
Если Смарт терминал ранее не эксплуатировался, после обновления версии ПО
st
необходимо осуществить сброс всех настроек. Меню: Еще -> Настройки->
Восстановление и Сброс -> Сброс настроек ->Сбросить настройки Планшета ->
Стереть все. После чего дождитесь перезагрузки СТ.
1.2.2.5. Если терминал ранее эксплуатировался, предварительно необходимо сохранить
имеющуюся базу данных.
1.2.2.6. Затем подключить USB-flash (Раздел 1.1. п.1.3).

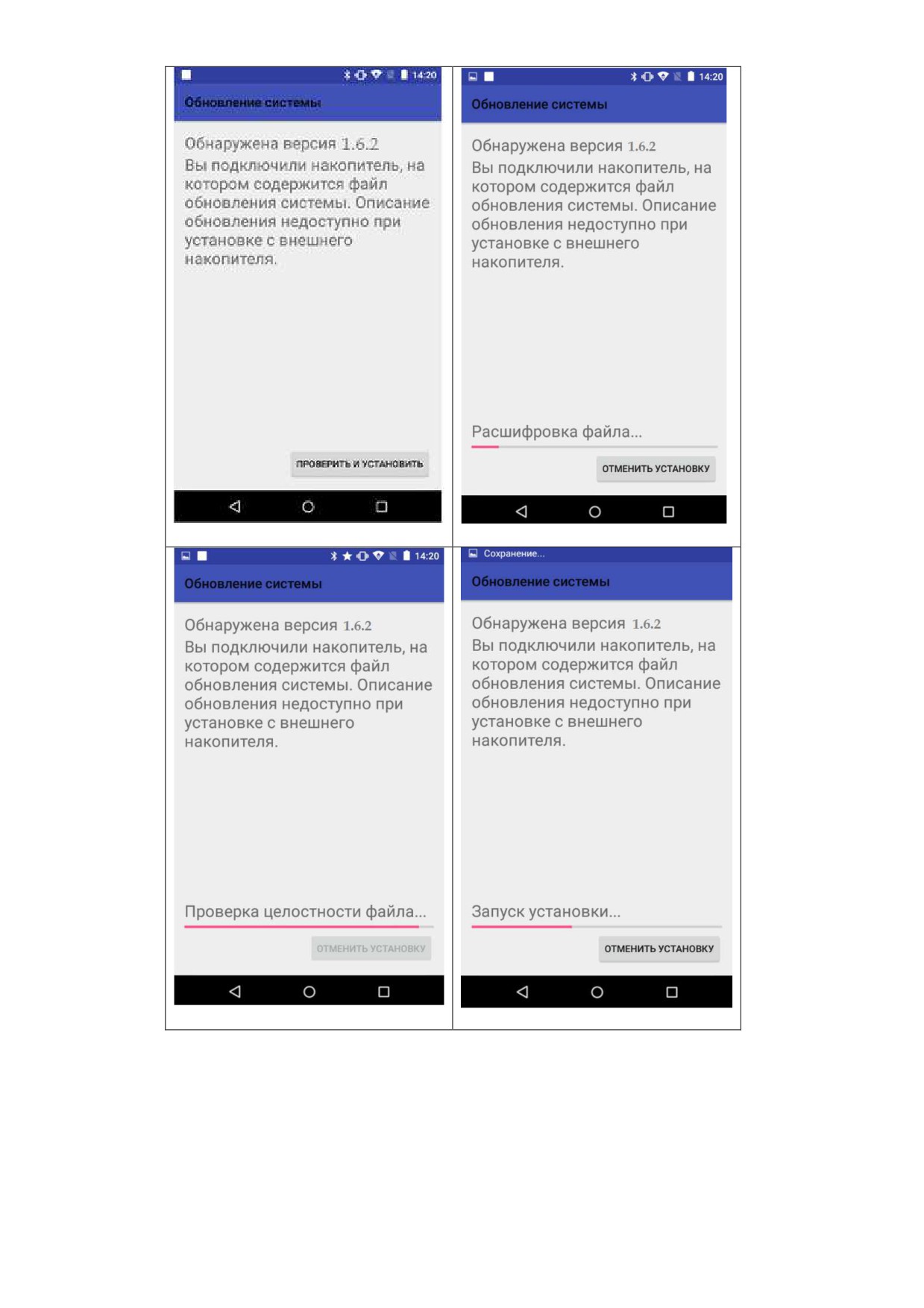

1.2.2.7. Через некоторое время, на экране отобразится окно «Обновление системы»,
в котором необходимо нажать кнопку "Проверить и установить", после чего начнется
процесс расшифровки и проверки (процесс может занять какое-то время) (См.Рис.1.а- 1.г).
Обратите внимание на № версии ПО, которая указана в первой строке. Версия
ПО должна соответствовать номеру, указанному в файле при скачивании
(Пример: ПО Смарт-терминала 1.6.2)
3
Рис.1а
Рис.1б
Рис.1в
Рис.1г
1.2.2.8. После завершения всех процессов, устройство перейдет в режим "recovery", установит
обновление, и загрузится обратно в рабочий режим. В этот момент Flash модуль можно
извлечь.
1.2.2.9. Проконтролировать обновление ПО до нужной версии можно в процессе загрузки
системы. При отображении заставки на экране, в левом верхнем углу экрана отобразится
версия установленного ПО.
4
Версия ПО
Рис.2

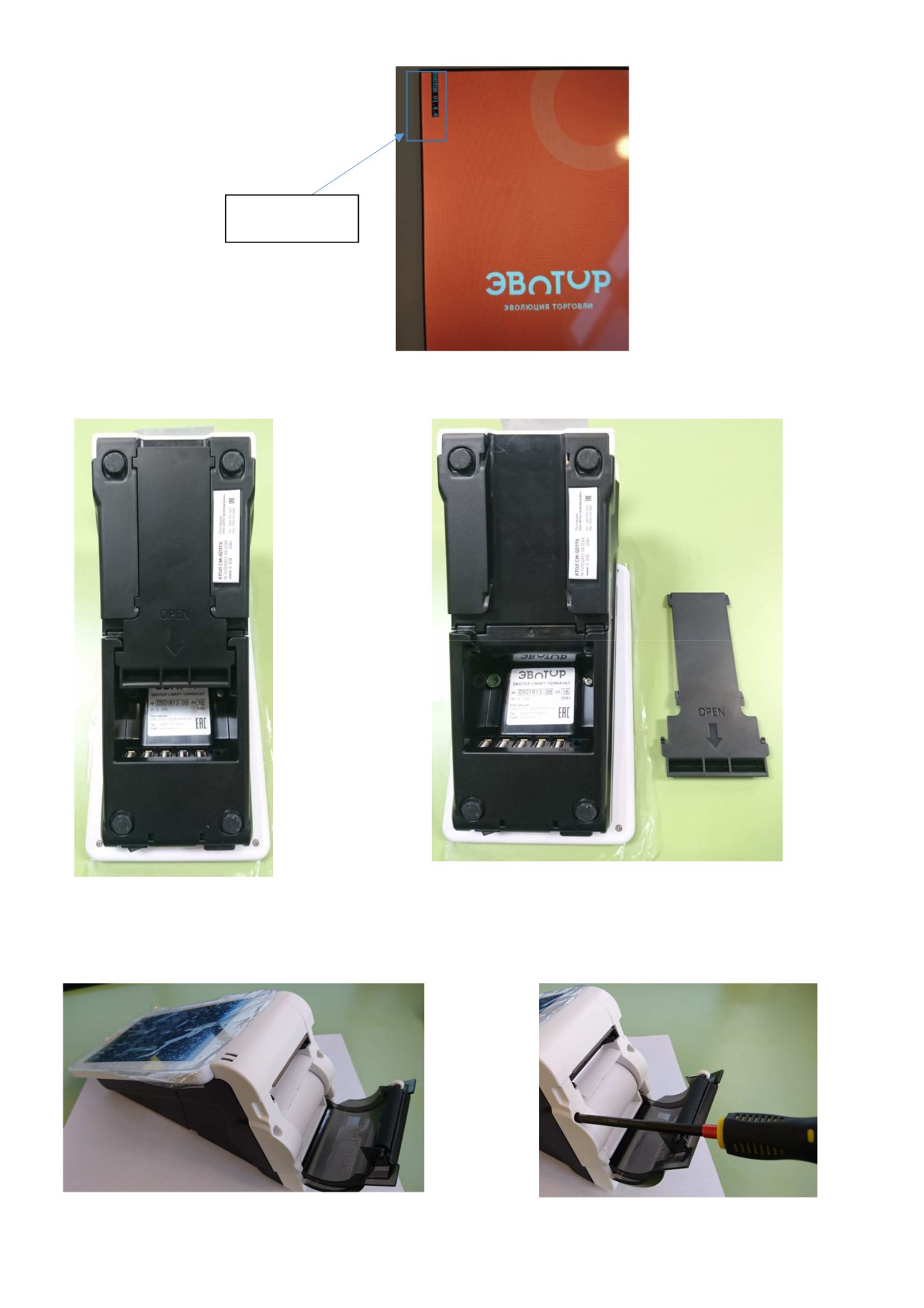

1.2.3. Для начала процесса модернизации необходимо снять кожух кабелей на нижней части
терминала.
Рис.3а
Рис.3б
1.2.4. Перевернуть терминал и поставить на ножки. Открыть крышку отсека бумаги и, не извлекая
бумагу, выкрутить два винта крепления до момента, пока верхняя крышка не будет свободно
отходить от нижней части корпуса. (см.Рис.)
Рис.4а
Рис.4б
5

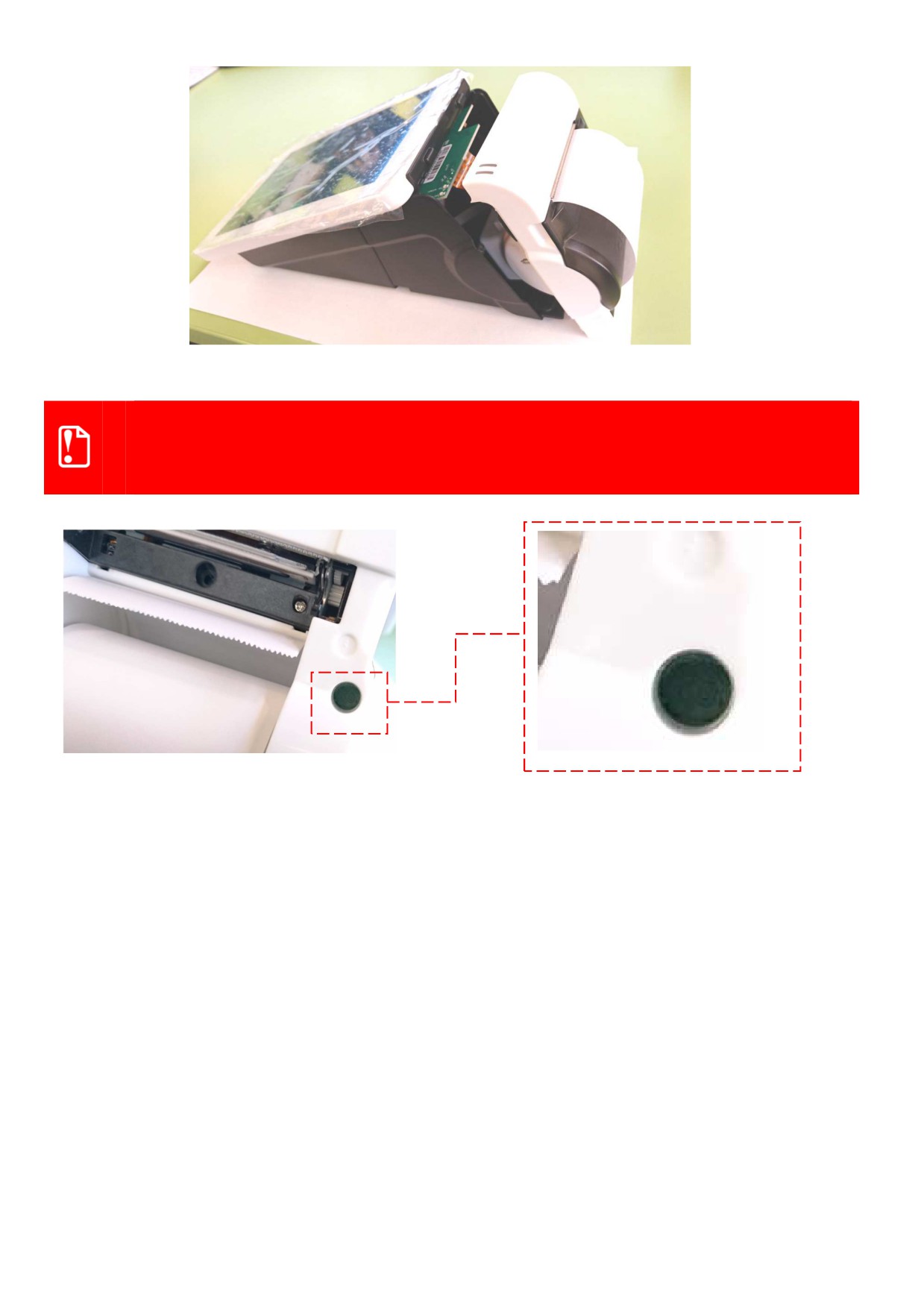

Рис.5
На одном из винтов расположена заводская пломба. (см.Рис.) В случае, если вы
st
не имеете права нарушать заводскую пломбу, вам необходимо обратиться в
специализированное отделение Сервисного центра. В случае нарушения
заводской пломбы гарантийные обязательства перестают действовать.
Рис.6
1.2.5. Придерживая раскрученные детали, перевернуть Смарт-терминал планшетом вниз и аккуратно
отклонить верхнюю часть корпуса от нижней в свою сторону. (см.Рис.)
6

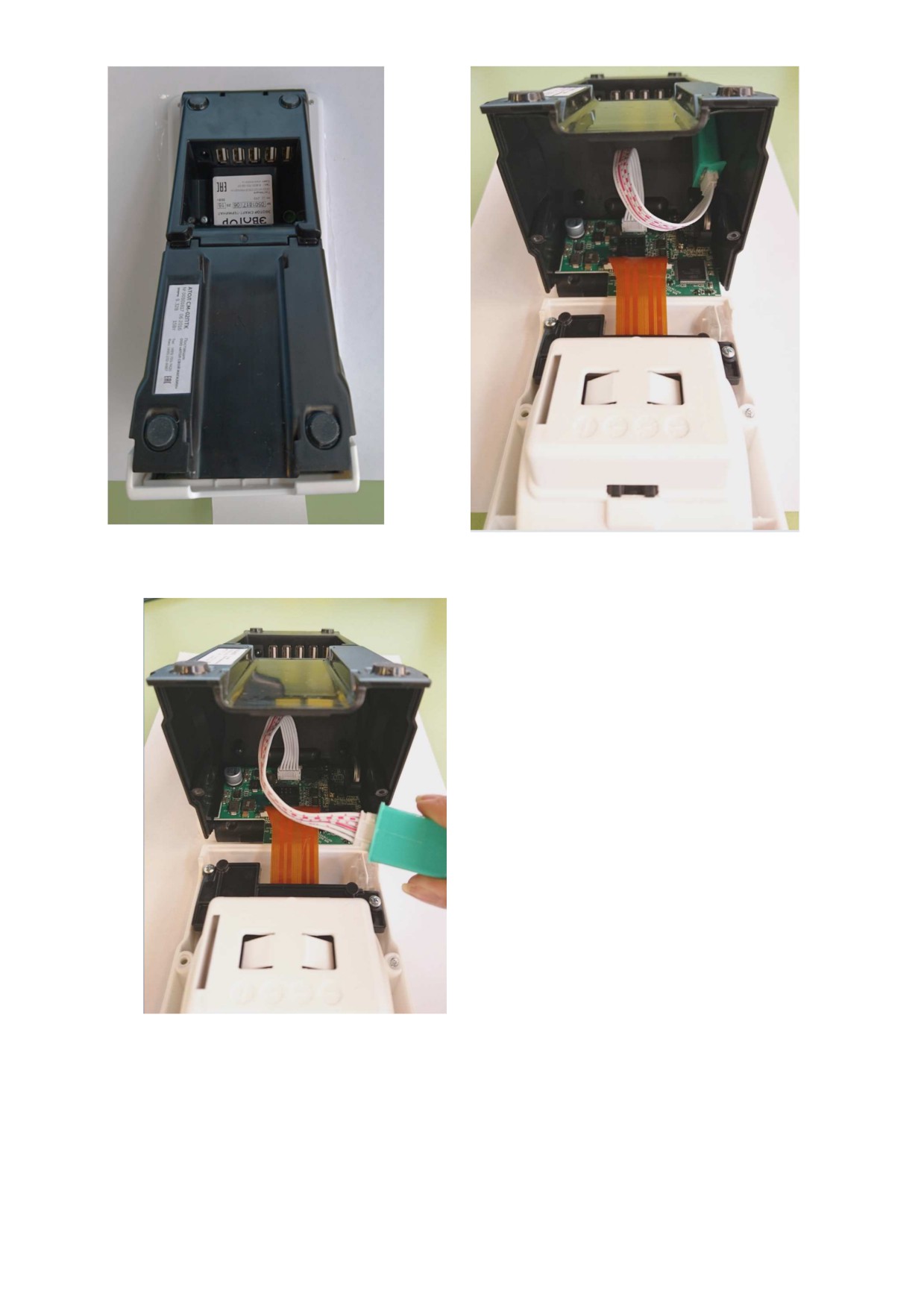

Рис.7а
Рис.7б

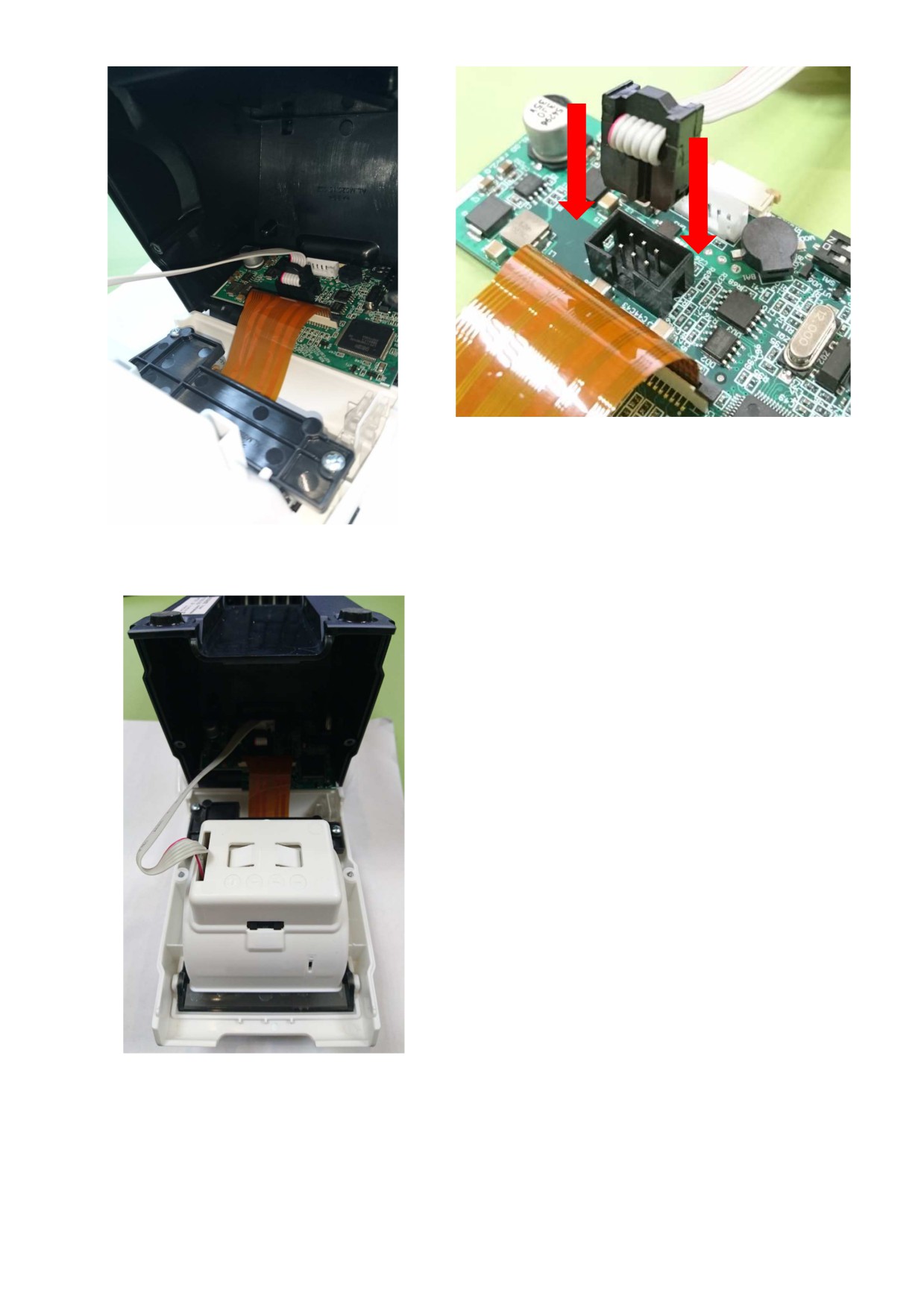

1.2.6. ФП необходимо демонтировать. Для этого аккуратно отделить, ранее установленную ФП от
стенки корпуса, затем отсоедините кабель ФП от разъема на плате. (см.Рис.)
Рис.8
1.2.7. Если модернизируется ЕНВД, то установить кабель ФН в разъем ХТ6 на плате. (см.Рис.).
Если модернизировался ПТК, кабель должен быть уже установлен, переходите к п.1.2.9.
7
Рис.9а
Рис.9б
1.2.8. Свободный конец кабеля ФН продеть в отверстие на верхней крышке устройства (см.Рис.)
Рис.10
1.2.9. Перевести тумблер 2 переключателя SA1 в положение ON (см.Рис.)
8
переключатель SA1
Рис.11
1.2.10. Не переворачивая Смарт-терминал, подключить кабель питания к разъему питания терминала.
1.2.11. Блок питания подключить к сети 220V.
Рис.12
1.2.12. Аккуратно перевернуть терминал, придерживая раскрученные части.
1.2.13. Подключить Flash-module (с заранее записанной информаций со страницы update.evotor.ru)
Рис.13а
Рис.13б
9
1.2.14. Перевести кнопку включения на передней панели терминала в положение «ВКЛ». Терминал
должен издать мелодичный звук (означает перевод устройства в режим загрузки)
1.2.15. Дождаться загрузки системы.
1.2.16. Разблокировать экран и проделать процедуру, описанную ниже

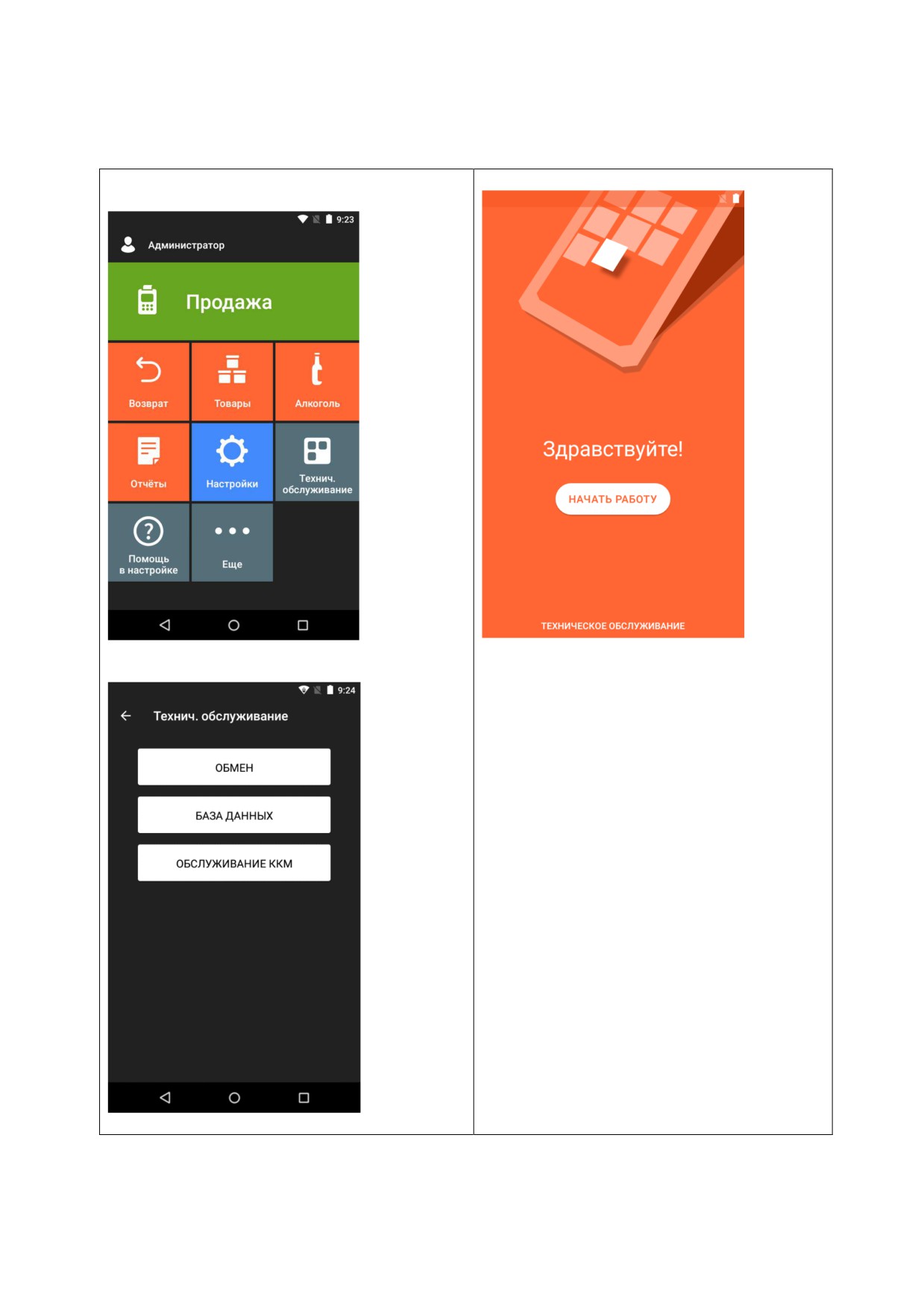

Если терминал был ранее в эксплуатации,
Если терминал ранее не эксплуатировался
войдите под «Администратор»
14а.
14а.
Перейдите в раздел «Технич.обслуживание»
Нажмите «Техническое обслуживание»
Перейдите в «Обслуживание ККМ»
10

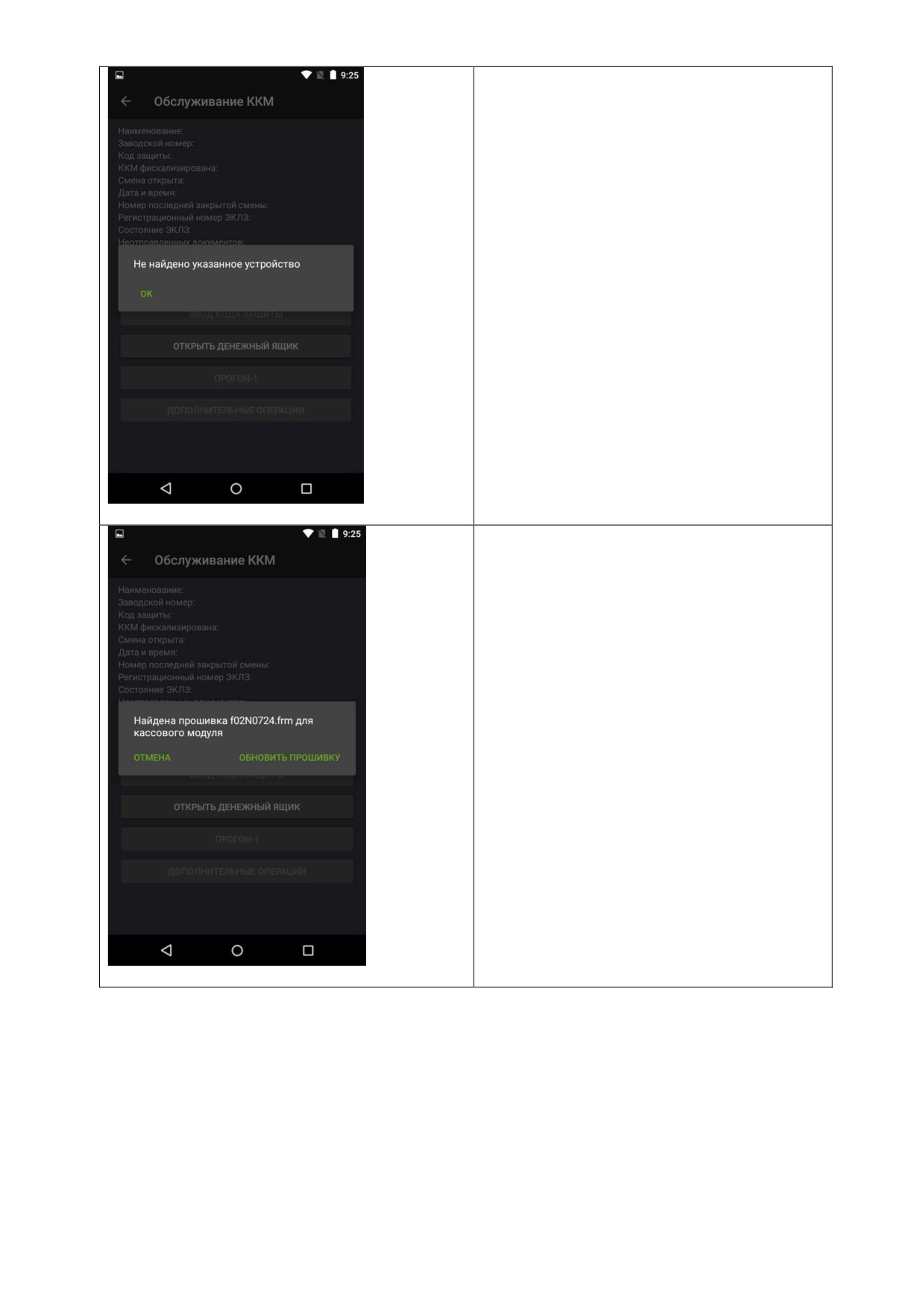

На всплывающем окне нажать «OK»
14б.
На всплывающем окне нажать «Обновить
прошивку»
Дождитесь окончания загрузки файла
прошивки.
14в.

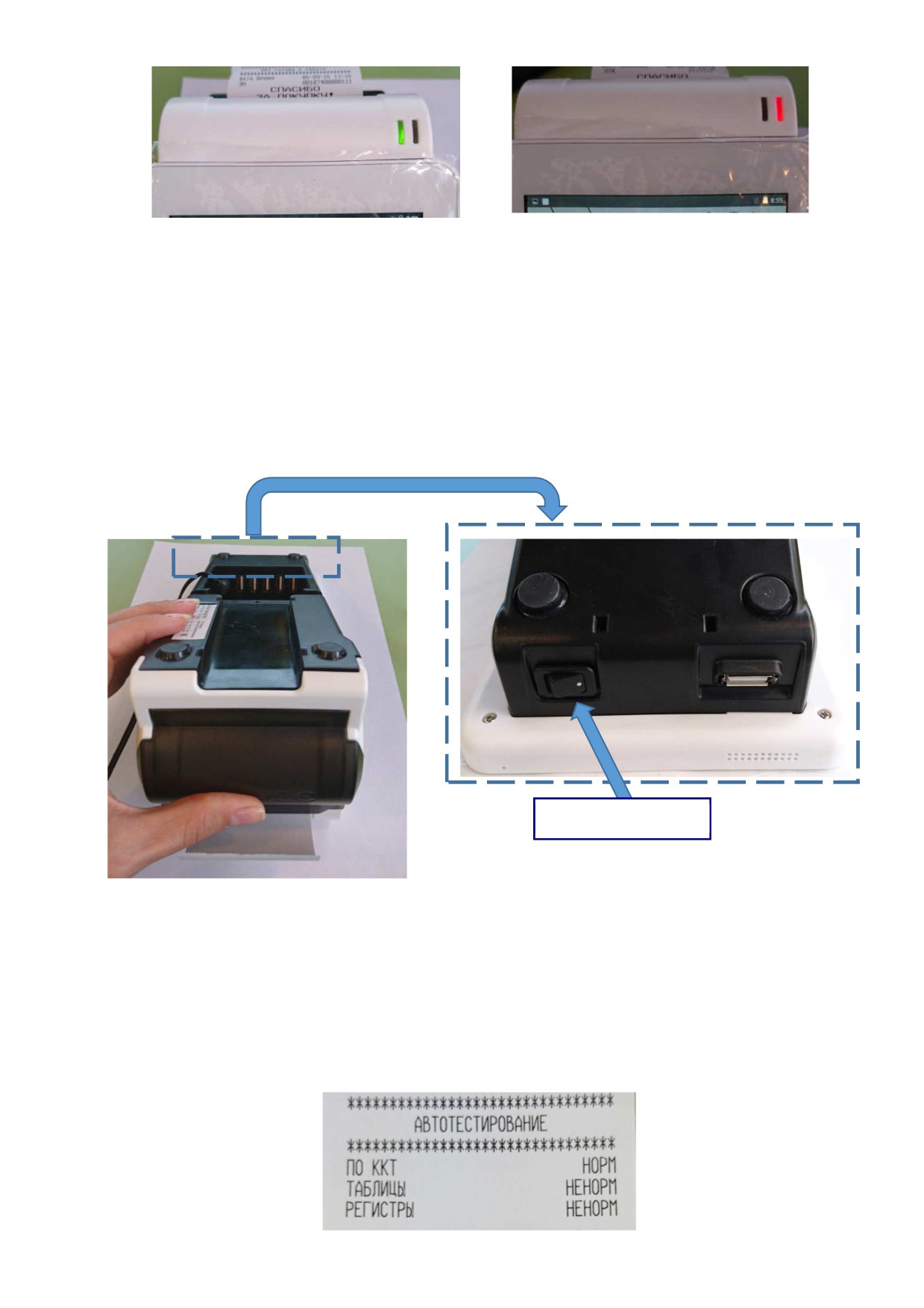

1.2.17. В процессе загрузки прошивки на передней панели принтерной части терминала должен
мигать зеленый индикатор. По окончании загрузки на некоторое время загорится красный
индикатор, а затем снова зеленый.
11
15б
15а
1.2.18. Дождаться мелодичного звукового сигнала терминала, после чего переведите кнопку
включения в положение ВЫКЛ.
1.2.19. Извлечь Flash- module.
1.2.20. Аккуратно перевернуть терминал планшетом вниз, придерживая раскрученные части корпуса и
отклонить верхнюю часть корпуса от нижней в свою сторону (как было ранее описано в п.1.2.5)
1.2.21. Перевести тумблер 2 переключателя SA1 в положение OFF.
1.2.22. Чтобы, при распечатывании чека, ленту не зажевало, необходимо приподнять верхнюю
крышку с чековой лентой в вертикальное положение, затем включить устройство, переведя
кнопку включения на передней панели в положение ВКЛ.
Кнопка ВКЛ/ВЫКЛ
Рис.16
1.2.23. Терминал распечатает чек (См.Рис. ) и начнет издавать кратковременные звуковые сигналы.
12
Рис.17
1.2.24. Не отключая питания, перевести тумблер 1 переключателя SA1 в положение ON. Дождаться
изменения звуковых сигналов. Затем перевести тумблер 1 переключателя SA1 обратно в
положение OFF.
1.2.25. Отключить питание от терминала. (кнопка питания в положение ВЫКЛ.)
1.2.26. Перевернуть терминал, придерживая раскрученные части и снова включите питание.
1.2.27. Включить терминал (кнопка питания в положение ВКЛ.)

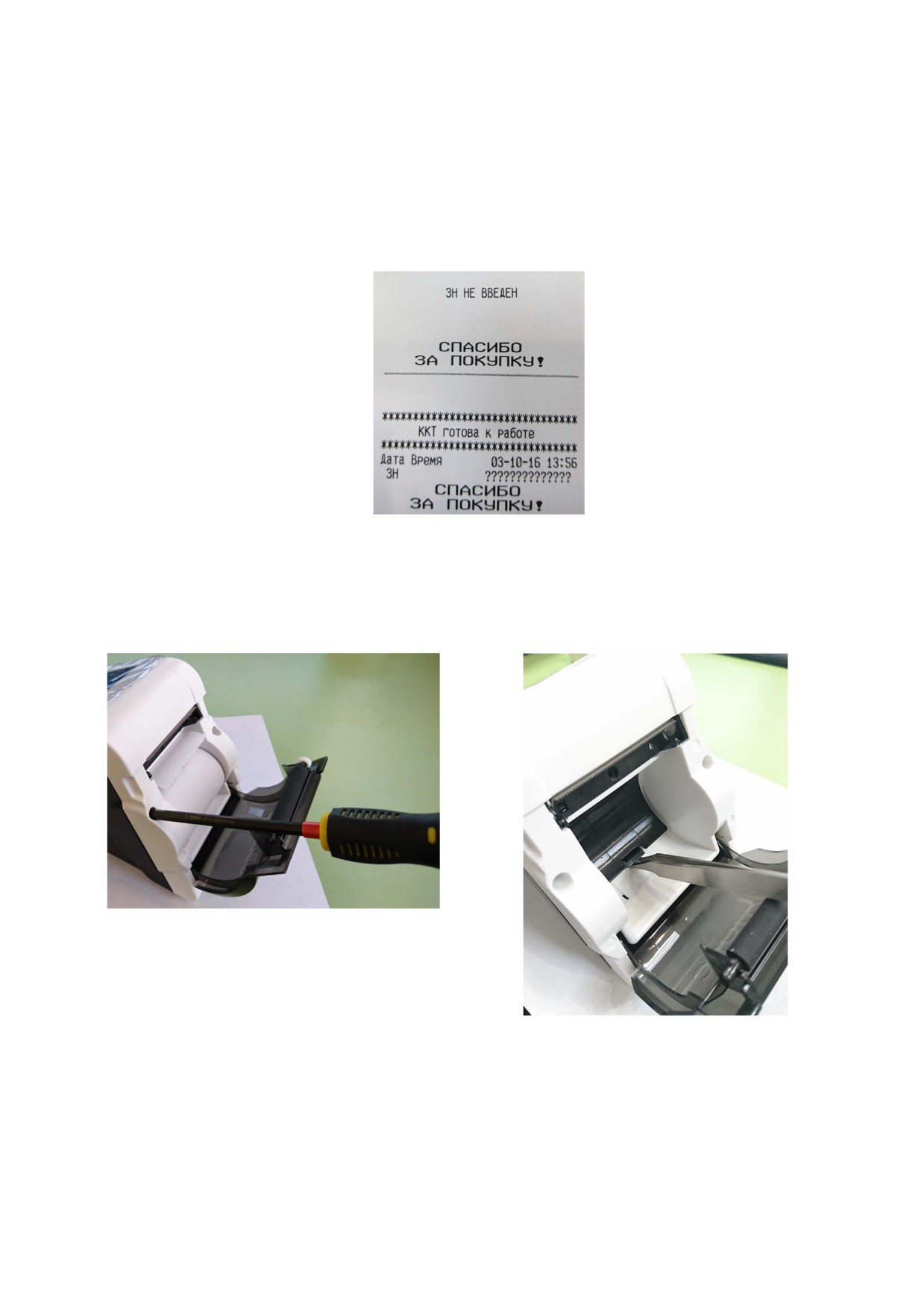

1.2.28. Терминал распечатает чек (См.Рис. )
Рис.18
1.2.29. Выключить терминал, отключите кабель блока питания.
1.2.30. Закрепить части корпуса винтами.
1.2.31. Извлечь ЧЛ из отсека бумаги
1.2.32. Открыть крышку ФН, используя пинцет.
Рис.19
Рис.20
1.2.33. Если модернизировался ЕНВД, то подтянуть кабель ФН и подсоединить ФН к разъему кабеля.
Затем аккуратно уложить ФН в отсек и установить крышку на место.
13
Рис.21а
Рис.21б
Рис.21в

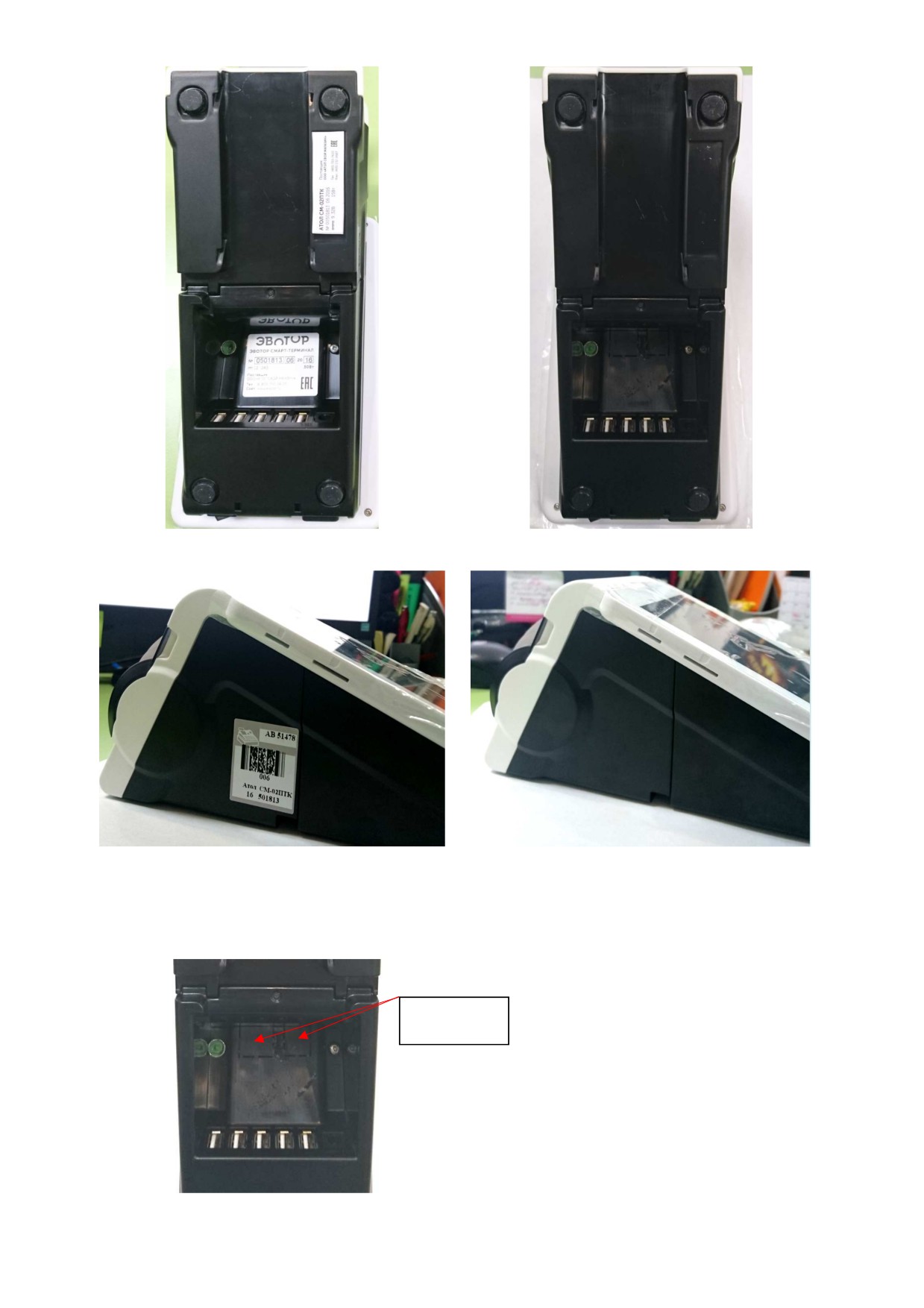

1.2.34. Если модернизировался ПТК, то извлечь ЭКЛЗ, отсоединить от кабеля. Подсоединить ФН и
аккуратно уложить ФН в отсек. Установить крышку на место.
Рис.22а
Рис.22б
Рис.22в

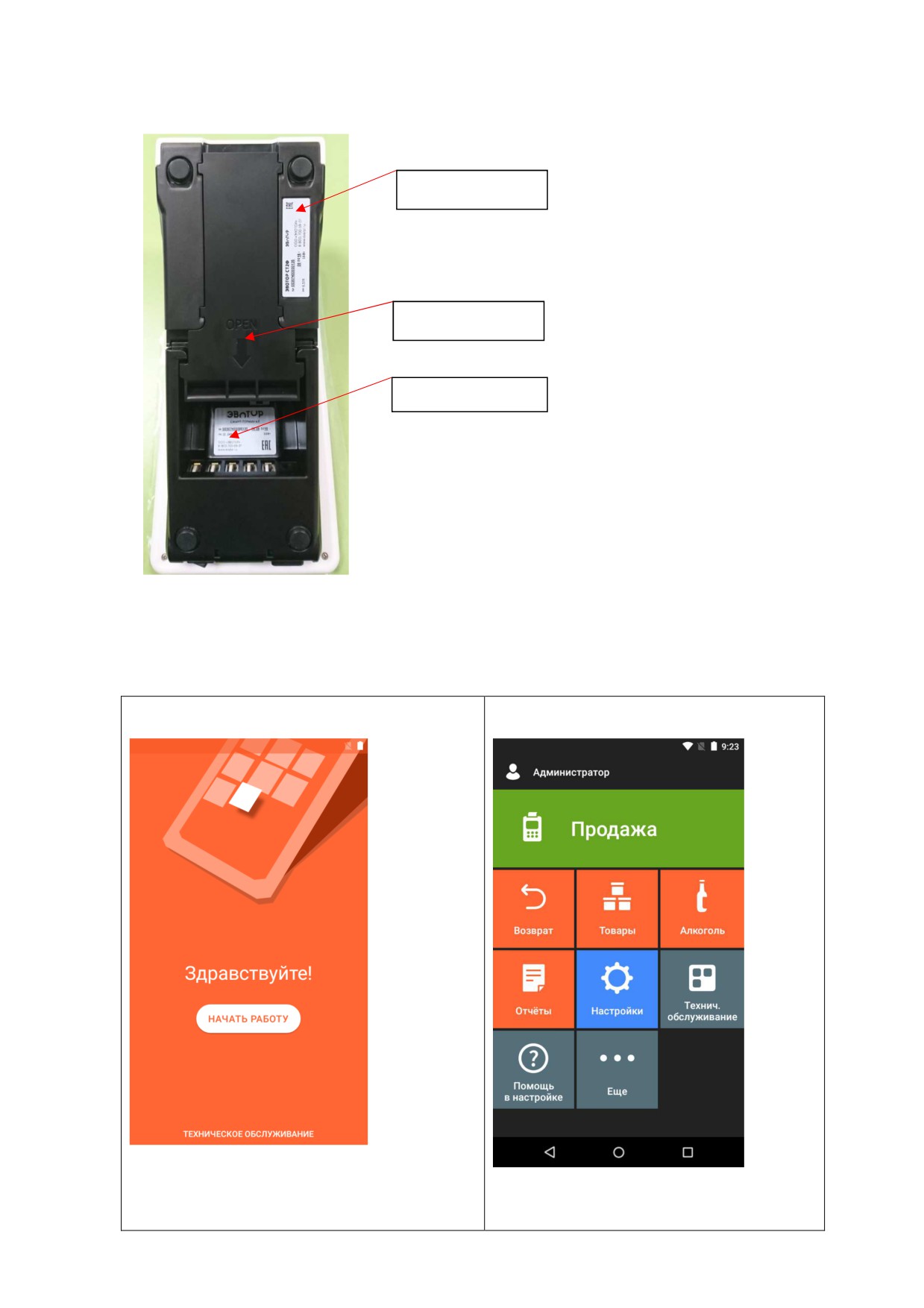

1.2.35. Аккуратно снять Шильдики и идентификационный знак с пластиковых деталей корпуса.
14
Рис.23а
Рис.23б
Рис.23в
Рис.23г
1.2.36. Удалить следы клея, оставшегося после идентификационного знака на боковой части корпуса,
используя мягкую ткань, смоченную в спиртовом растворе.
1.2.37. НЕ ОБЯЗАТЕЛЬНО! Если на нижней части корпуса присутствуют две заглушки, то потребуется
доработка платой ДЯ (в соответствии с Инструкцией по доработке платой ДЯ)
Заглушки
Рис.24
15
1.2.38. Если терминал имеет интерфейс для управления ДЯ, то установить новые шильдики из
комплекта модернизации.
1.2.39. Затем установить кожух кабелей.
Шильдик 13х49
Кожух кабелей
Шильдик 26х38
Рис.25
1.3. Описание ввода ЗН и КЗ
1.3.1. Подключить блоку питания к терминалу. Дождаться загрузки системы.
После загрузки, может отобразиться один из вариантов рабочего стола
Если терминал ранее не эксплуатировался
Если терминал был ранее в эксплуатации,
войдите под «Администратор»
Нажать на «техническое обслуживание»
14а.
Перейдите в раздел
«Технич.обслуживание»
16

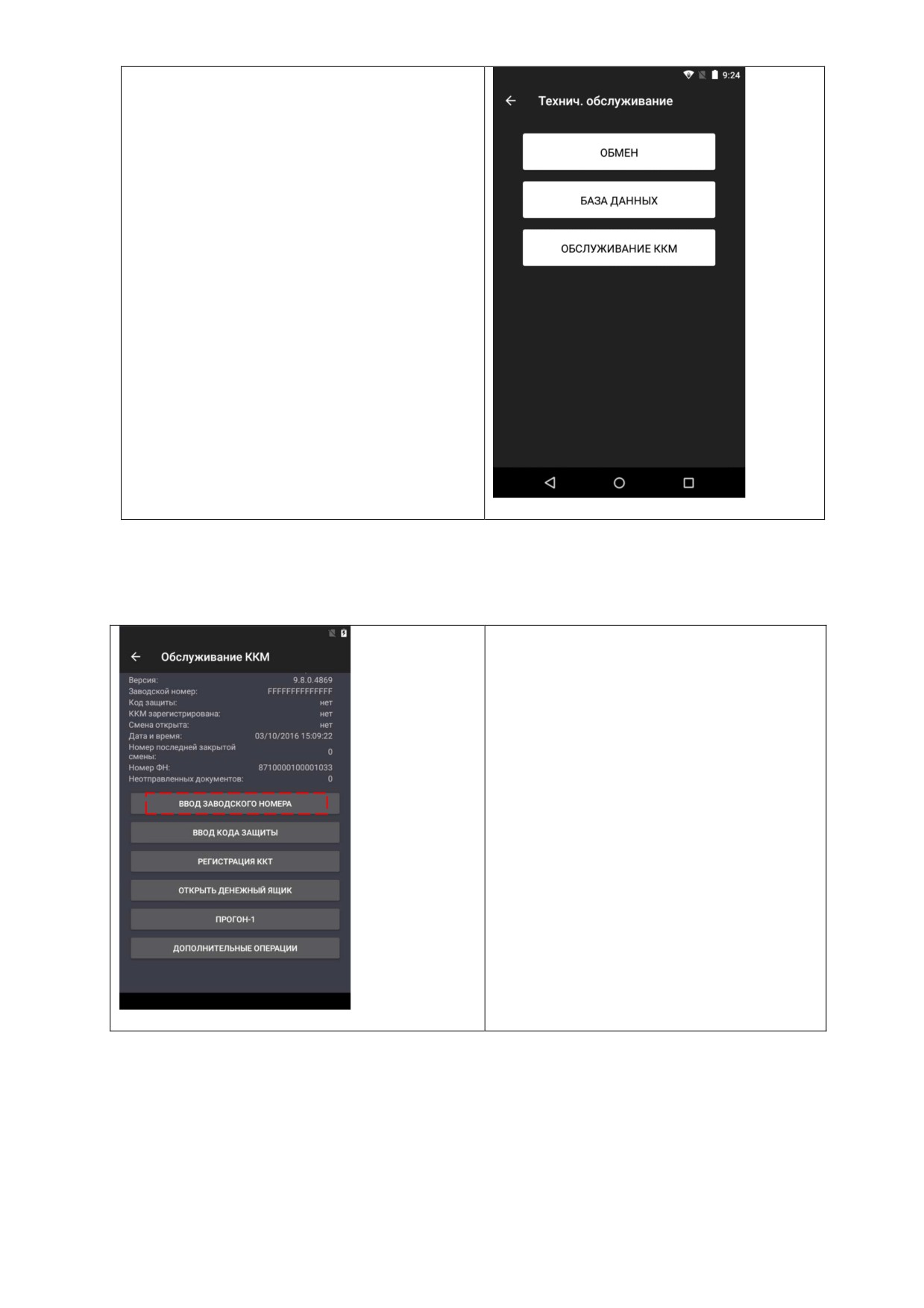

Перейдите в «Обслуживание ККМ»

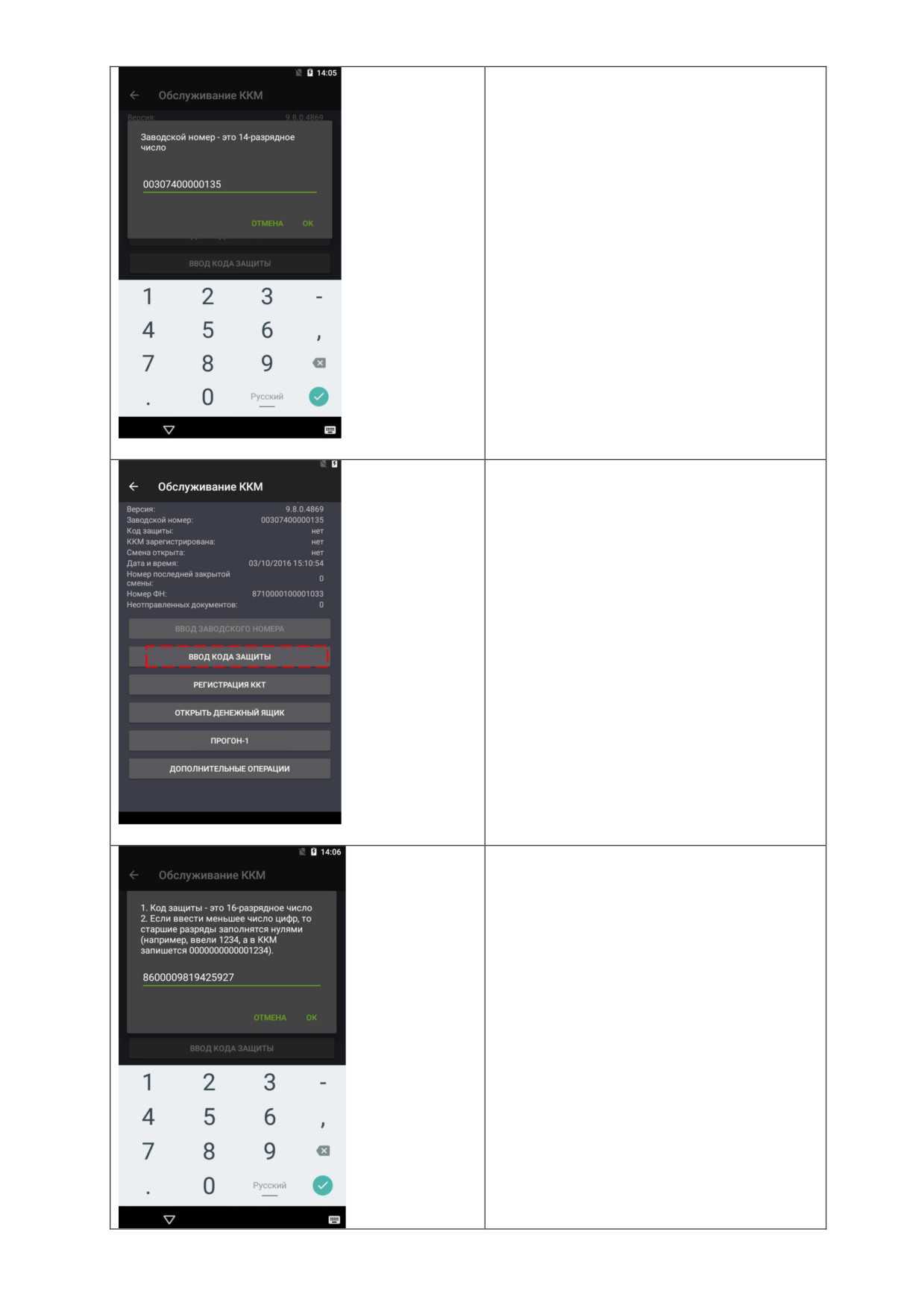

Выбрать раздел «Ввод заводского номера»
17
Ввод заводского номера
(Данные о ЗН указаны на USB-Flash:\ЗН.txt)
Нажать «OK»
Терминал распечатает чек в введенным ЗН
Раздел «Ввод заводского номера» будет не
доступен
Выбрать раздел «Ввод кода защиты»
Ввод кода защиты
(Данные о КЗ указаны на USB-Flash:\ЗН.txt)
Нажать «OK»
18

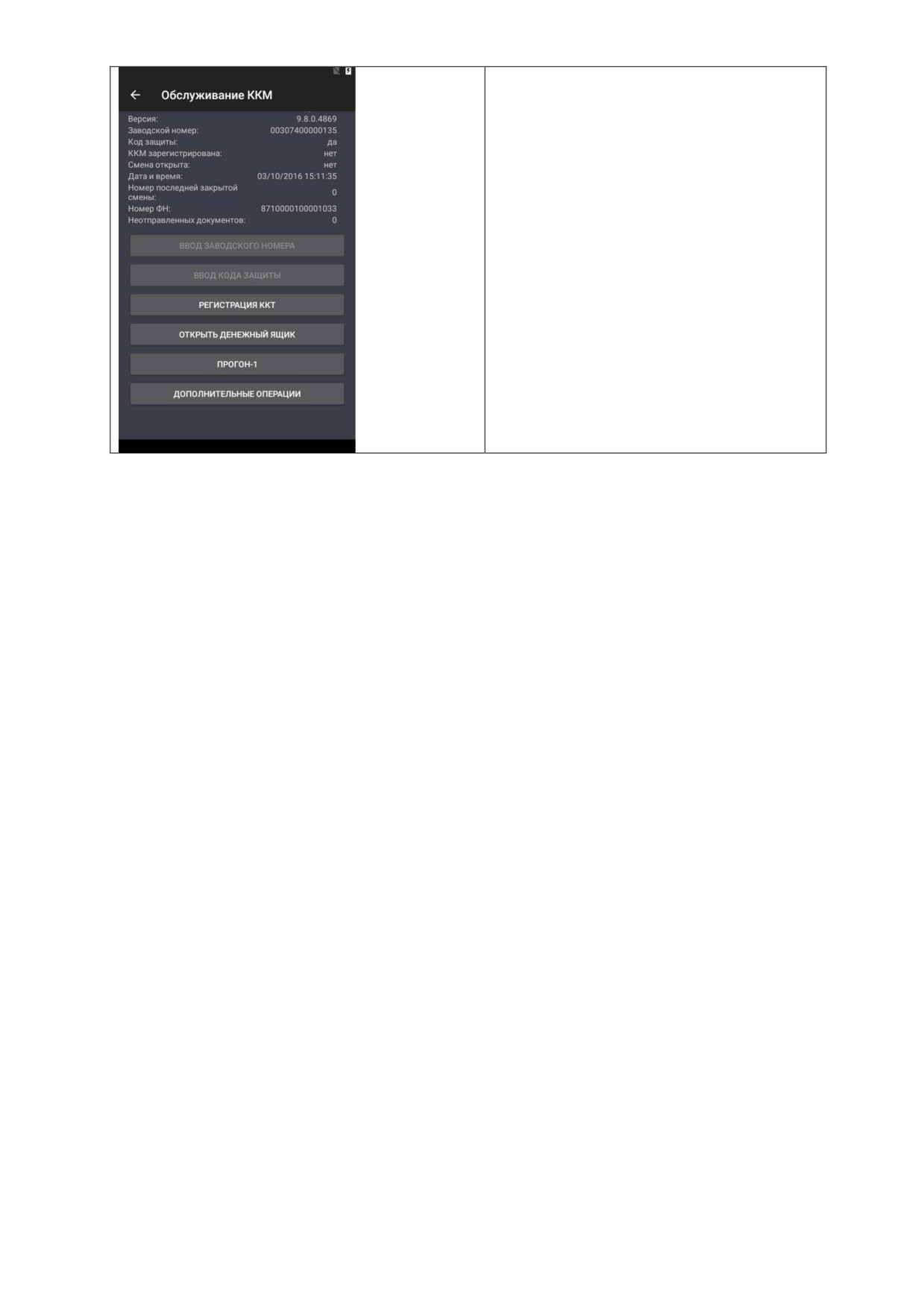

Раздел «Ввод кода защиты» будет не
доступен
Выбрать раздел «Прогон-1»
Устройство распечатает чек с информацией
о введенных ЗН и КЗ, а также информацию
с № ФН
Обратите внимание, что в конце
технологического прогона терминал
выведет запрос об открытии крышки отсека
чековой ленты.
Откройте крышку и снова закройте.
Тест будет завершен.
1.3.2. Выключить терминал.
1.3.3. Отключить кабель блока питания от разъема питания терминала.
1.3.4. Восстановить вскрыты пломбы
1.3.5. Заполнить документацию (Паспорт на изделие из Комплекта на доработку)
1.3.6. Упаковать устройство в соответствии со Спецификацией на комплект. (Не распространяется на
оборудование, модернизация которого производилась в ЦТО.)
19



















///////////////////////////////////////
