Инструкция по быстрому запуску смарт-терминала Sigma10 (2018 год)

[Инструкция по быстрому запуску от 28.04.2018]

1

Инструкция по быстрому запуску

смарт-терминала Sigma10

Изготовитель смарт-терминала и правообладатель программного обеспечения ККТ АТОЛ 150Ф

ООО «АТОЛ»



Использование по назначению

В  состав  смарт-терминала  Sigma  10  входит  контрольно-
кассовая  техника  АТОЛ  150Ф  (далее  –  ККТ).  ККТ  внесена  в
Реестр контрольно-кассовой техники РФ и соответствует всем
требованиям,  установленным  Федеральным  законом  № 54-
ФЗ  «О  применении  ККТ  при  осуществлении  наличных
денежных  расчетов  и (или)  расчетов  с  использованием
электронных средств платежа». ККТ содержит внутри корпуса
фискальный  накопитель  (далее  –  ФН),  обеспечивает:  запись
фискальных  данных  в  ФН,  формирование  фискальных
документов  (далее  –  ФД),  передачу  ФД  в  налоговые  органы
через оператора фискальных данных (далее – ОФД) и печать
ФД на бумажных носителях. До начала применения ККТ для
осуществления расчетов  ККТ должна быть зарегистрирована
в  налоговых  органах  (подробнее  изложено  в  документе
«Руководство по эксплуатации»).

После  успешной  регистрации  ККТ  взаимодействие  с
ФНС через ОФД осуществляется по следующей схеме:

Покупатель

Контроль чека

ФНС

П

р

и

о

б

р

е

те

н

и

е

 т

о

ва

р

а

О

п

л

ат

а

и

 вы

д

ач

а

че

ка



Передача информации о ФД

П

ер

ед

ач

а

д

ан

н

ы

х

о

Ф

Д



Смарт-терминал

ККТ

ОФД

Подтверждение оператора

Комплект поставки

В  комплект  поставки  входит:  смарт-терминал  Sigma10,  блок  питания  (далее  –  БП)  9  В,  4  А,  рулон
термочувствительной бумаги.
Дополнительно может входить: ФН, сканер штрихкодов.

Подготовка к работе

Если транспортировка оборудования осуществлялась при низких температурах, то перед использованием устройств о

необходимо выдержать при комнатной температуре, как минимум, в течение шести часов, не распаковывая.

Запрещается работа со смарт-терминалом Sigma 10 при снятом корпусе.

Не допускается установка смарт-терминала Sigma 10 вблизи открытого огня, нагревательных приборов, холодильных комнат или

воздушных кондиционеров, а также мест, где на смарт-терминал может попадать вода.

1. Проверить  смарт-терминал:  на  наличие  внешних  дефектов,  целостность  марки-пломбы,  соответствие

заводского номера ККТ (далее – ЗН) номера, печатаемого в документах, номеру на шильдике ЗН.

2. Установить ФН – снять крышку ФН, установить ФН в разъем, затем установить крышку ФН на место.
3. Подключить  блок  питания  к  разъему  блока  питания,  который  находится  в  отсеке  в  нижней  части  смарт-

терминала, затем подключить к сети питания 220 В.

4. Подключить  необходимое  периферийное  оборудование,  проверить,  что  все  кабели  надежно  закреплены  в

разъемах.

5. Заправить чековую ленту.
6. Включить  смарт-терминал  –  нажать  и  удерживать  кнопку  включения  (рисунок  1  (б))  до  тех  пор,  пока  на  экране

планшета не появится надпись «АТОЛ». При включении ККТ проводит автоматическое самотестирование, которое
занимает несколько секунд и при успешном его окончании ККТ распечатает сообщение «ККТ готова к работе».

В случае возникновения какой-либо ошибки при автоматическом тестировании, необходимо выключить смарт-терминал,

устранить неполадку самостоятельно или обратиться в аккредитованный сервисный центр.

7. Выполнить технологический прогон, распечатать документ «Информация о ККТ» (подробнее о тестах изложено

в документе «Руководство по эксплуатации»).

8. Подключить смарт-терминал к интернету. В смарт-терминале Sigma10 доступно подключение по интерфейсам:

˗

Ethernet (сетевой кабель должен быть установлен в разъем Ethernet (рисунок 3));

˗

Wi-Fi (в настройках Android необходимо выбрать точку доступа и ввести пароль);

˗

2G/3G (в слот на верхней грани планшетной части должна быть установлена сим-карта (рисунок 1 п. 4.1)).

Дальнейшие действия по настройке и использованию смарт-терминала описаны в «Руководстве по эксплуатации».

Документация и программное обеспечение для работы со смарт-терминалом представлены на сайте компании АТОЛ – atol.ru

.



[Инструкция по быстрому запуску]





2

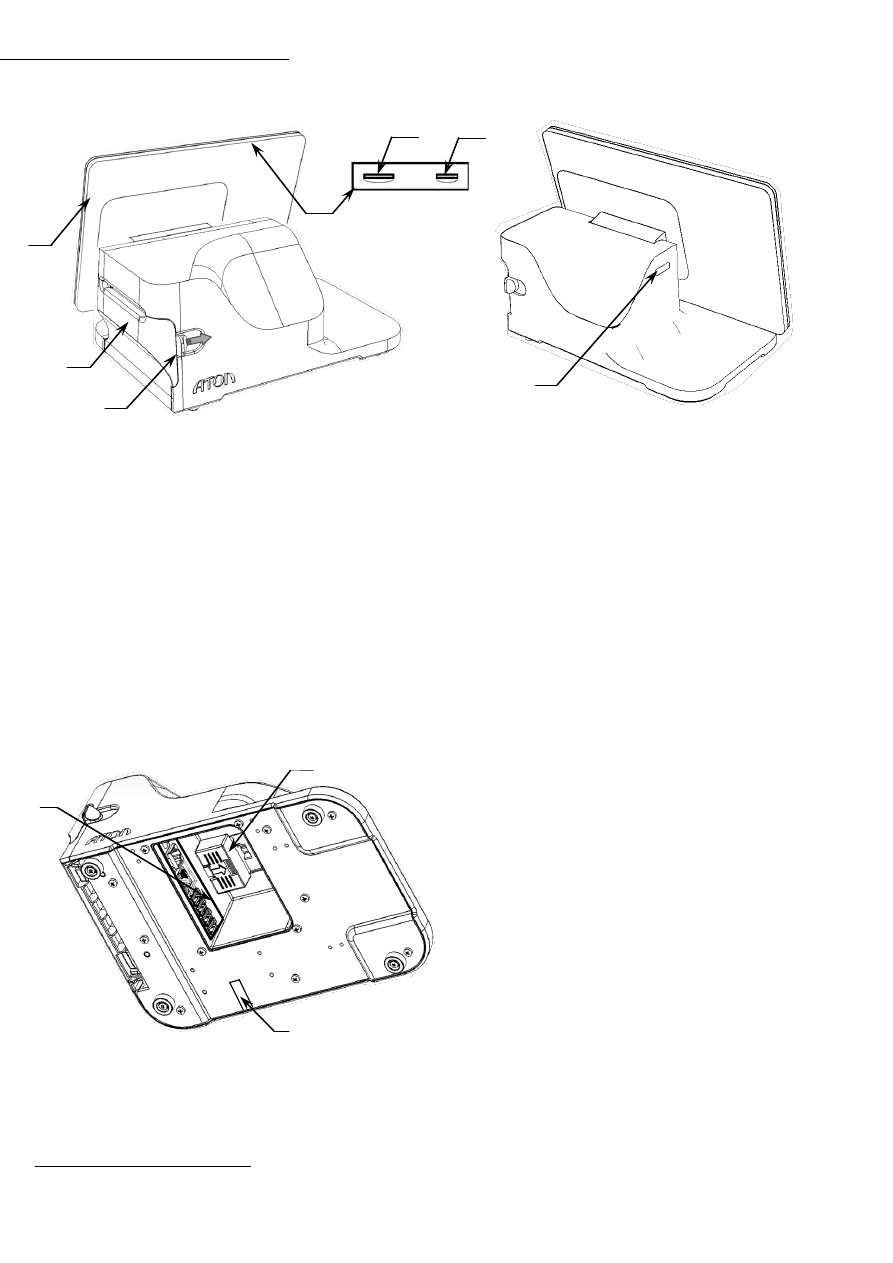

Внешний вид



а)





б)



Рисунок 1. Вид сзади: а) сзади/справа; б) сзади/слева

1.



Рычаг открытия лотка для ЧЛ (для того, чтобы открыть крышку лотка, нужно нажать на рычаг в направлении,
показанном на рисунке 1).

2.



Крышка лотка для ЧЛ.

3.



Планшетный  модуль  (можно  менять  положение  планшетного  модуля,  от  вертикального  положения  до
горизонтального).

4.



Панель со слотами для:
4.1.



Сим-карты для работы в сетях 2G/3G;

4.2.



Карты micro-SD.

5.



Кнопка включения и промотки

1

 ЧЛ:





˗

однократно  нажать  и  удерживать  при  выключенном  смарт-терминале  –  включение  устройства  управления
(планшета), который в свою очередь подает команду включения ККТ;

˗

дважды нажать при включенном смарт-терминале – промотка ЧЛ;

˗

однократно  нажать  и  удерживать  при  включенном  смарт-терминале  –  выключение  устройства  управления
(планшета) и ККТ.









1.



Панель  с  разъемами  (подробнее  в  разделе
«Подключение внешних устройств»).

2.



ФН под фиксирующей крышкой.

3.



Марка-пломба (наклеивается на кожух,
закрывающий  блок  управления  и  устройства
печати  кассовых  чеков  так,  чтобы  было
невозможно получить доступ к внутренней части
без ее разрушения).



Рисунок 2. Вид снизу (планшет условно не показан)









1

 – При  удержании  кнопки  промотки  нажатой  более  десяти  секунд,  промотка  будет  остановлена.  Для  возобновления  промотки  нужно

отпустить и вновь нажать кнопку.



1

2

3

4.1



4.2



4

5

3

2



1

[Инструкция по быстрому запуску]



3

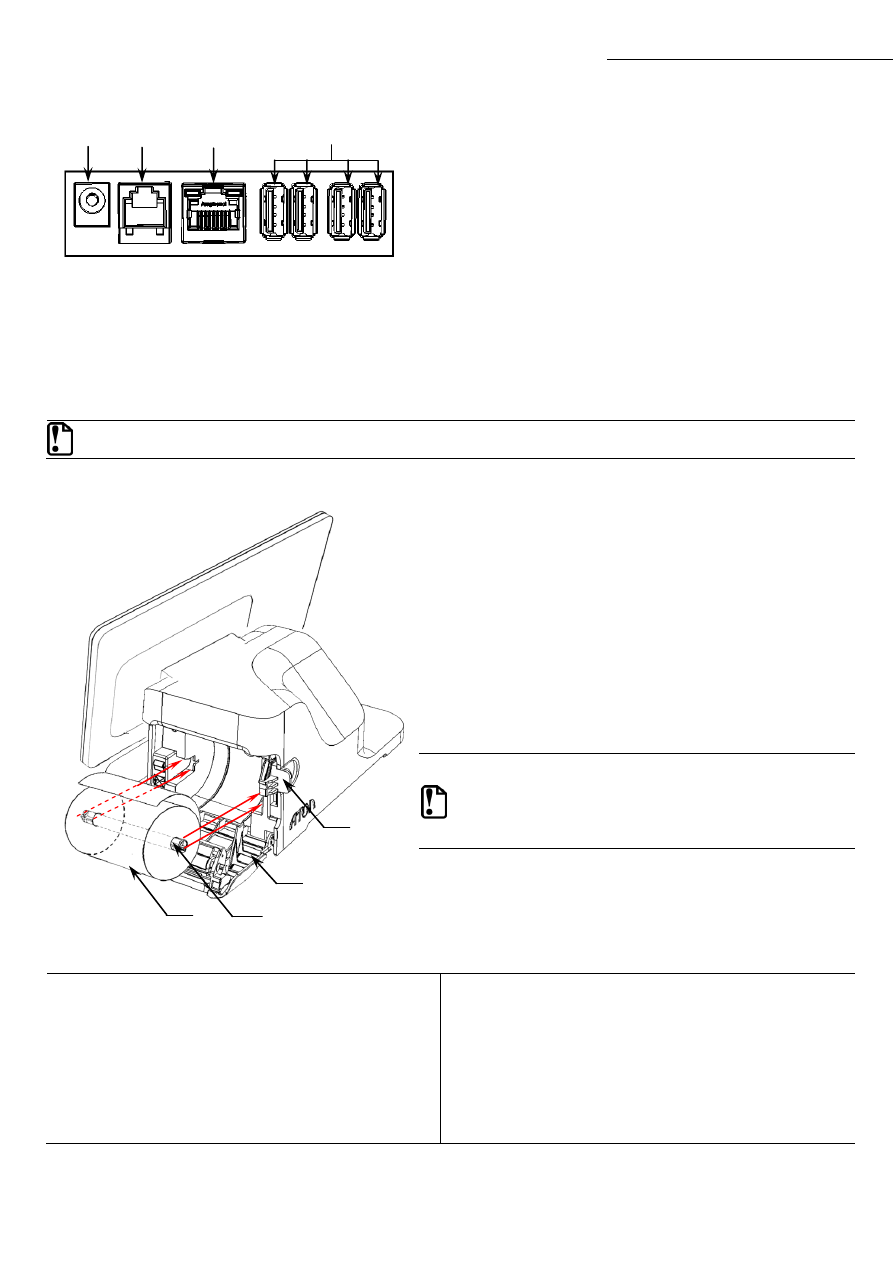

Подключение внешних устройств







Рисунок 3. Подключение внешних устройств

1.



Разъем для подключения блока питания 9 В.

2.



Разъем для подключения денежного ящика.

3.



Разъем Ethernet.

4.



Четыре разъема стандарта USB (A).



Перечень поддерживаемого оборудования:

˗

сканер штрихкодов;

˗

банковский терминал (ПинПад);

˗

денежные ящики с разъемом RJ-12;

˗

весы с интерфейсом USB;

˗

дисплей покупателя с интерфейсом USB.



Подключение устройств к ККТ рекомендуется только после отключения питания ККТ.

Заправка бумаги





Рисунок 4. Заправка бумаги









1.



Нажать  на  рычаг  открытия  крышки  лотка  для  ЧЛ  в
направлении, показанном на рисунке 1.



2.



Открыть крышку лотка для ЧЛ.



3.



Вставить ось в рулон чековой ленты.

4.



Установить ось с надетым рулоном ЧЛ
(термочувствительный  слой  с  внутренней  стороны)  в
специальные пазы в лотке.





5.



Закрыть  крышку  лотка  для  ЧЛ  так,  чтобы  свободный
конец ленты попал в прорезь крышки.









Запрещается  вытягивать  ленту  вручную  при  закрытой
крышке, это может повредить ККТ.





Запрещается открывать крышку во время печати.





Не  допускается  установка  неплотно  намотанных  рулонов
бумаги.







В случае остановки («заедания») продвижения ЧЛ:

При перекосе бумаги:

1.



Открыть крышку.

2.



Удалить рулон с замятой лентой.

3.



Освободить  печатающее  устройство  от  смятых
кусочков бумаги.

4.



Обрезать конец замятой ленты.

5.



Заправить бумагу, как описано выше.

1.



Открыть крышку.

2.



Установить ленту в штатное положение.

3.



Закрыть  крышку  так,  чтобы  свободный  конец  ЧЛ
находился в прорези крышки.



1

2

3

4

 4



1

2

3

[Инструкция по быстрому запуску]





4

Основные технические характеристики





Тип используемой для печати бумаги – термочувствительная бумажная лента, с сохранностью информации не
менее 6 месяцев (ширина ленты – 58

+0/-1

мм; внешний диаметр бобины – не более 48 мм; внутренний диаметр

бобины – не менее 12 мм).





Скорость печати – не менее 53 строк средней длины в секунду (параметры печати по умолчанию).





Электропитание  ККТ  –  через  внешний  блок  питания  9  В,  4  А;  входное  напряжение  блока  питания  от  сети
~(220



10%) В, частота (50+20%) Гц).





Потребляемая мощность в режиме печати – не более 36 Вт.





Разъемы для подключения периферийных устройств и интерфейсы обмена:

˗

четыре разъема для подключения внешних устройств (интерфейс USB);

˗

разъем Ethernet;

˗

разъем для подключения денежного ящика – RJ 12.

Работа со смарт-терминалом допускается при:





температуре окружающей среды от +5 °С до + 45 °С;





относительной влажности до 85% при температуре +35 °С;





атмосферном давлении от 84 до 107 кПа (от 631 до 805 мм рт. ст.).

Гарантийные обязательства, условия хранения, транспортировка

1.



Изготовитель гарантирует работоспособность ККТ АТОЛ 150Ф в течение 12 месяцев со дня ввода в эксплуатацию
при  соблюдении  пользователем  условий  эксплуатации,  транспортирования  и  хранения.  При  отсутствии
заполненного  Акта  ввода  в  эксплуатацию  гарантийный  срок  исчисляется  с  момента  отгрузки  со  склада
Изготовителя.  Гарантийные  обязательства  не  распространяются  на  термопечатающий  механизм  (ТПМ),
автоотрезчик, внешний блок питания, аккумулятор, соединительные кабели, печатную документацию и упаковку
смарт-терминала (подробнее гарантийные обязательства представлены на сайте http://www.atol.ru).

2.



В  целях  постоянного  совершенствования  и  улучшения  качества  ККТ  передает,  а  Изготовитель  собирает  и
обрабатывает  данные  телеметрии  ККТ.  Данные  телеметрии  не  содержат  коммерческой  тайны,  либо  других
сведений,  в  той  или  иной  мере  влияющих  на  коммерческую  деятельность  пользователя.  Пользователь  ККТ
соглашается  на  передачу  и  обработку  данных  в  автоматическом  режиме  посредством  доступных
Пользователю телекоммуникационных каналов связи путем ввода ККТ в эксплуатацию.

3.



Гарантийный срок хранения ККТ – 6 месяцев со дня изготовления.

4.



Пользователь лишается права на гарантийное обслуживание при:





вводе ККТ в эксплуатацию без проведения пуско-наладочных работ (см. раздел «Подготовка к работе»);





нарушении правил транспортировки, хранения и эксплуатации;





наличии механических повреждений наружных деталей;





нарушении марок-пломб.

5.



Смарт-терминал  следует  хранить  в  заводской  упаковке  на  стеллажах  в  отапливаемых  помещениях  при
температуре воздуха от +5°С до +45°С, относительной влажности воздуха не более 85% при температуре  35°С.
Содержание  в  воздухе  пыли,  масла  и  агрессивных  примесей  не  должно  превышать  норм,  установленных  для
складских и производственных помещений.

6.



Транспортировка  смарт-терминала  должна производиться в транспортной упаковке изготовителя в закрытых
транспортных  средствах  при  температуре  от  +5°С  до  +45°С,  относительной  влажности  не  выше  90%  при
температуре 35ºС и атмосферном давлении от 84 до 107 кПа (от 630 до 805 мм рт.ст.).

7.



Гарантийные  обязательства  не  распространяются  на  ФН.  Гарантийные  обязательства  по  обслуживанию  ФН
распространяются непосредственно на поставщика ФН и осуществляются согласно Паспорту ФН.
