Автомобильный GPS навигатор NAVITEL E707 MAGNETIC. Инструкция по эксплуатации

128 |

GHID PENTRU UTILIZATORI — GHID DE PORNIRE RAPIDĂ

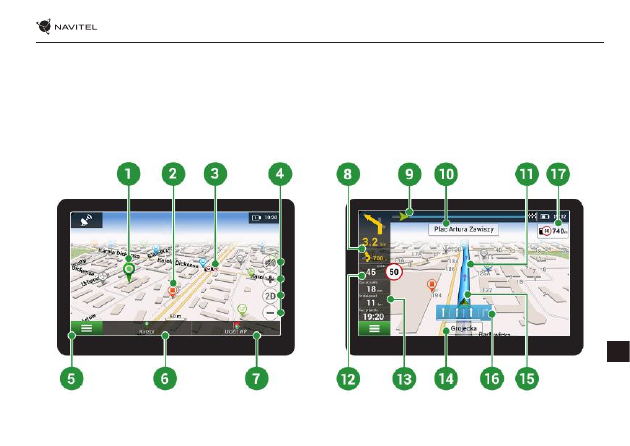

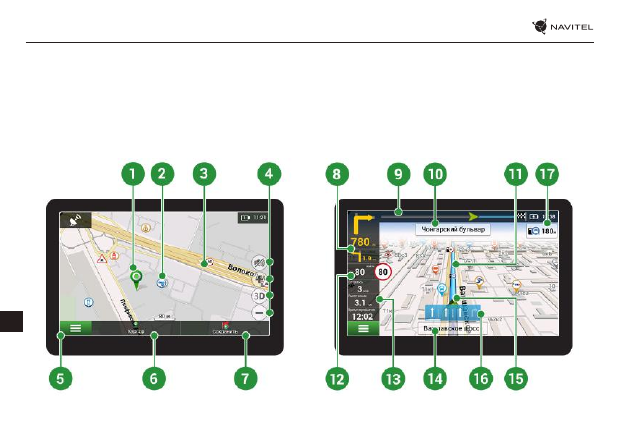

Punct pe hartă

Făcând clic scurt pe hartă se marchează un punct arbitrar, cu care se pot efectua alte operaţiuni,

“Cursor” şi “Salvare punct”.

Puncte de interes

Acesta este un exemplu de afişare a punctelor de interes (POI) în program. Diferite tipuri de puncte

de interes sunt afişate prin intermediul unor diferite pictograme. Există diferite tipuri de pictograme

pentru puncte de interes concrete, cum ar fi centre comercial, magazine ale lanţurilor comerciale,

staţii de benzină ş.a.

SPEEDCAM

Acesta este un exemplu al modului în care pe hartă sunt afişate pictogramele cu funcţia SPEEDCAM.

Este vorba despre puncte pe hartă speciale, care au funcţia de a avertiza în privinţa unor camere de

viteză, radare, intersecţii periculoase, praguri de încetinire şi alte tipuri de obstacole pe drum.

Butoanele de

hărţi

Acestea sunt butoane de control al tipului de afişare a hărţii (2D/3D), a scării hărţi şi de setare a

volumului.

Meniul principal

Făcând clic pe acest buton, se iniţiază meniul principal al programului.

Cursor

Acest buton este accesibil numai când este selectat un anumit punct pe hartă. Făcând clic pe acest

buton se deschide fereastra “Traseul meu”, unde aveţi posibilitatea de a efectua diferite operaţiuni cu

punctul selectat.

Salvare punct

Acest buton este accesibil numai când este selectat un anumit punct pe hartă. Făcând clic pe acest

buton, punctul selectat este salvat ca punct de traseu.

Următoarea

manevră

Se indică distanţa până la următoarele două manevre. Făcând clic pe acest simbol se deschide

fereastra de dialog unde se pot efectua diferite setări de configuraţie.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GHID DE PORNIRE RAPIDĂ — NAVITEL E707 MAGNETIC

| 129

Indicator de mers

Acest indicator indică porţiunea de traseu parcursă şi rămasă.

Stradă după

manevră

Numele străzi de după manevră. În anumite condiţii, în panoul cu străzi după manevră, în locul

numelui străzii se afişează următoarea bandă de circulaţie.

Traseul

Traseu activ

Viteză

Limita de viteză a drumului este afișată lângă viteza curentă a mașinii. Programul va anunța șoferul în

cazul oricărei abateri de viteză - bloc de culoare portocalie pentru un nivel de viteză stabilit (în mod

prestabilit, 10 km/h), unul roșu pentru o valoare superioară a vitezei. Este posibil să setați nivelul de

viteză pentru notificarea portocaliu până la 30 km/h în secțiunea Alerte din Setări

Panou de

informare

În configuraţia iniţială, se afişează informaţii despre durata de timp rămasă a cursei, distanţa până

la destinaţie şi timpul presupus rămas până la sosirea la destinaţie. Selecţia de informaţii afişate se

poate modifica în configurarea programului.

Strada actuală

Numele străzii actuale (se activează numai când există o conexiune cu sateliţii). În cazul în care harta

nu conţine informaţii despre numele străzii actuale, în locul acestuia se afişează sensul de mers (nord,

sud, vest, est).

Cursor GPS

Indică poziţia actuală a dispozitivului când receptorul GPS este pornit.

Indicator de

manevră

Când treceți drumurile cu două sau mai multe benzi, acest indicator afișează informații despre

manevrabilă permisă la cea mai apropiată intersecție sau punct de cotitură; bara de progres sub

indicatorul afișează distanța rămasă până la maniera descrisă.

Reguli rutiere

În partea dreaptă a programului de afișare se indică distanța rămasă până la cele mai apropiate reguli

de conducere. Când se apropie, programul afișează numărătoarea inversă la cel mai apropiat aparat

foto, semn rutier sau marcaj.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

130 |

GHID PENTRU UTILIZATORI — GHID DE PORNIRE RAPIDĂ

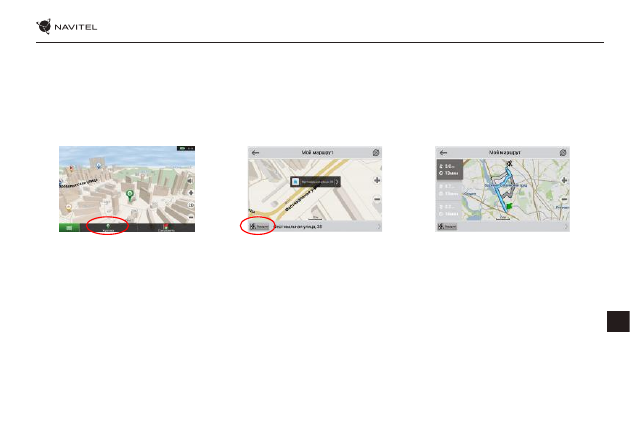

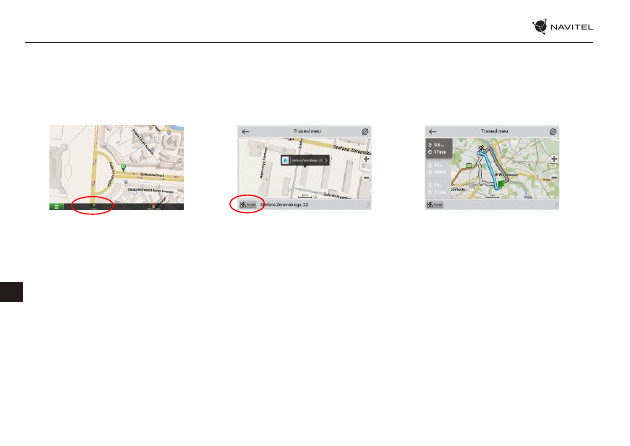

Traseul de la un punct selectat de pe hartă

Vă puteţi planifica traseul până la un anumit punct selectat de pe hartă. Poziţia actuală a dispozitivului va fi utilizată ca punct

iniţial de traseu. Faceţi clic pe hartă pentru a stabili un anume punct, selectaţi „Cursor“ [1] şi faceţi clic pe opţiunea „Porniți!“ [2].

Programul va oferi 3 rute alternative [3]. Selectați cuvântul corespunzător și apăsați «Porniți!».

Fig. 1

Fig. 2

Fig. 3

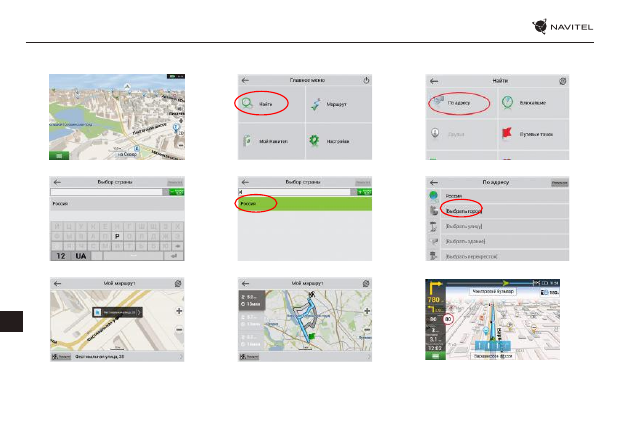

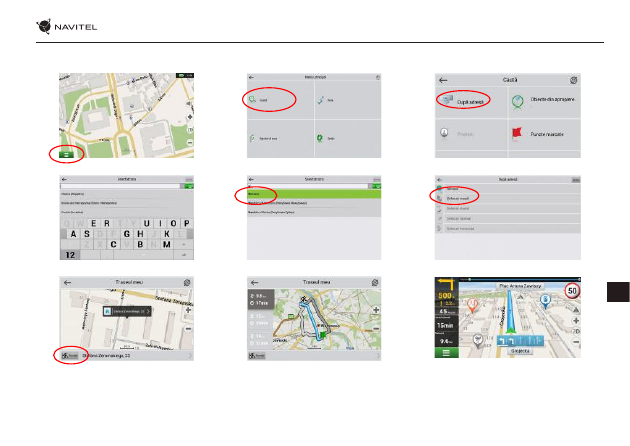

Traseul până la o adresă concretă

Dacă doriţi să găsiţi un traseu până la o adresă cunoscută, apăsaţi pe „Meniu“ [4] > „Caută“ [5] > „După adresă“ şi apoi apăsaţi

butonul „Selectați ţară“ [6]. Introduceţi denumirea ţării [7]. Faceţi clic pe pictograma din colţul dreapta sus al ecranului pentru a

ascunde tastatura. Selectaţi ţara [8]. Opţiunile „Selectați oraşul“, „Selectați strada“ şi „Selectați clădirea“ se activează întotdeauna

după ce aţi completat câmpurile anterioare [9]. După ce aţi completat toate informaţiile, se afişează obiectivul [10]. Faceţi clic pe

“Porniți!”. Programul va oferi 3 opțiuni de rutare de la o locație curentă la adresa indicată [11]. Acum puteţi parcurge traseul [12].

-------------------------------------------------------------------------------------------------------------------------------------------------------------

132 |

GHID PENTRU UTILIZATORI — GHID DE PORNIRE RAPIDĂ

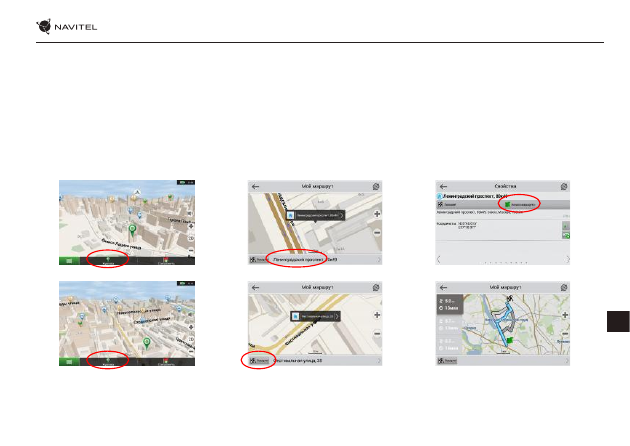

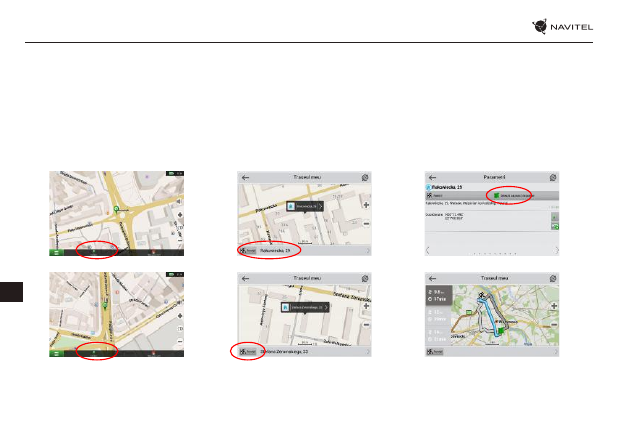

Configurarea manuală a tuturor punctelor de traseu

În cazul în care doriţi să planificaţi un traseu astfel încât punctul iniţial şi punctul de destinaţie să fie determinate manual, marcaţi

mai întâi pe hartă punctul de unde doriţi să începeţi şi, apăsând butonul “Cursor” [1], treceţi la ecranul „Traseul meu“. Faceţi clic

pe panoul informativ din partea de jos a ecranului [2]. În ecranul „Parametri“ [3], apăsaţi butonul „Setează ca punct de pornire “.

Programul vă va solicita să porniţi receptorul GPS. Acest punct va fi marcat pe hartă ca punct iniţial. După aceea, selectaţi pe hartă

punctul de destinaţie: marcaţi punctul făcând clic pe hartă [4] şi la urmă, pe ecranul “Traseul meu”, apăsaţi butonul „Porniți!“ [5].

Programul va oferi 3 rute alternative [6].

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

136 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Внешний вид прибора

1. Кнопка Вкл./выкл.
2. Индикатор

состояния заряда

аккумулятора

3. Дисплей
4. Аудиовыход mini jack

3,5 мм

5.  Слот microSD
6.  Разъем mini-USB
7.  Стилус для кнопки

Сброс

8. Динамик
9. Магнитное

крепление

10. Кнопка Сброс
11. Разъем mini-USB для

зарядки

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА — NAVITEL E707 MAGNETIC

| 137

1. Производите все настройки автонавигатора перед

отправлением. Управление прибором и настройка его

параметров во время вождения автомобиля очень опасны.

Если вам требуется изменить параметры навигации или

настройки прибора, следует припарковаться в безопасном

месте в соответствии с правилами дорожного движения.

2. Перед отправлением изучите проложенный маршрут.

Если вы не поняли в достаточной степени голосовые

навигационные указания и для уточнения требуется взгляд

на дисплей, убедитесь, что вы находитесь в безопасных

условиях.

3. Навигационная информация и голосовые подсказки

могут не соответствовать или противоречить реальным

дорожным условиям или правилам дорожного движения.

Всегда обращайте особое внимание на текущую ситуацию

на дороге, дорожные знаки и пешеходов.

4. Не используйте навигационное устройство как прибор для

точного измерения скорости и пройденного расстояния.

5. Качество приема сигналов спутников может отличаться

в зависимости от положения прибора внутри автомобиля.

Возможны ситуации плохого приема при движении по

тоннелю, мимо высоких зданий или в районах с плотной

застройкой. Также на прием отрицательно влияют такие

погодные условия, как, например, густой туман.

6. GPS сигналы могут не приниматься внутри зданий,

а также если рядом с автонавигатором находятся

источники электромагнитного излучения.

7. Если вы не использовали прибор в течение длительного

промежутка времени, для определения местоположения

может понадобиться значительное время, даже при

условии нормальной работы GPS приемника.

8. Особое внимание уделите месту установки прибора.

Не устанавливайте прибор в местах, где он может помешать

работе подушек безопасности или обзору дороги.

9. При установке крепления на лобовое стекло обращайте

внимание на чистоту поверхностей, на них не должно

быть мусора и влаги. Под присоской не должно

быть пузырьков воздуха, так как это может повлиять

на плотность крепления. Любые повреждения прибора

или других объектов внутри автомобиля, вызванные

падением из-за отсоединения крепления, являются

полной ответственностью пользователя и не являются

гарантийным случаем.

10. Не подвергайте прибор длительному воздействию прямых

солнечных лучей или высоких температур. Перегрев

батареи может вызвать взрыв.

11. Не подвергайте прибор воздействию влаги или

быстрым изменениям температуры. Это может вызвать

конденсацию влаги внутри прибора и повредить его. Если

прибор подвергся воздействию влажной среды, включайте

питание только после того, как полностью высушите

прибор.

Информация о безопасности

использования прибора

-------------------------------------------------------------------------------------------------------------------------------------------------------------

138 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Крепление на лобовое стекло на присоске и автомобильное

зарядное устройство поставляются в комплекте с прибором.

Крепление на лобовое стекло

ВНИМАНИЕ: Тщательно выбирайте место установки

крепления. Никогда не устанавливайте крепление таким

образом, чтобы оно закрывало поле зрения водителя.

Если лобовое стекло автомобиля содержит встроенную

обогревательную сетку или защиту от ультрафиолета,

то возможно ухудшение приема сигнала.

Сборка крепления на лобовое стекло

Для начала снимите защитную пленку с присоски крепления.

После этого выберите подходящее место на лобовом или

боковом стекле, убедитесь, что поверхность чистая, не

содержит воды, пыли или грязи, после чего зафиксируйте

крепление на стекле с помощью присоски. При нормальных

условиях эксплуатации, крепление на присоске хорошо

закрепляет прибор на лобовом стекле. Однако, если

вы оставляете крепление в автомобиле на ночь, сила

закрепления может ослабнуть (из-за конденсации влаги

в связи с понижением температуры). По этой причине,

чтобы не допустить повреждения прибора или крепления,

рекомендуется на ночь снимать прибор с лобового стекла

вместе с креплением.

12. Не допускается самостоятельное вмешательство,

модификации и открытие корпуса прибора, так как это

может привести к некорректной работе прибора или

к его повреждению. Все работы должны производиться

квалифицированным персоналом.

13. Питание прибора осуществляется от встроенной Li-ion

батареи, которая может взорваться или выделить

токсичные вещества при неправильной эксплуатации.

Не подвергайте прибор ударам, не используйте прибор

при наличии в окружающей среде взрывоопасных газов

и жидкостей.

14. Перед зарядкой устройства убедитесь в том, что

обеспечены нормальные условия вентиляции для

адаптера питания, так как в процессе зарядки выделяется

большое количество тепла. Не закрывайте адаптер

питания бумагой или другими объектами, ухудшающими

вентиляцию.

15. При очистке дисплея и внешних поверхностей прибора не

прилагайте излишнюю силу. Для очистки не используйте

бумажные салфетки или жесткий материал, который может

поцарапать дисплей. Используйте только мягкую ткань.

16. Допустимая температура внешней среды в режиме

эксплуатации: от 0 до +35 °С. Температура хранения:

от +5 до +45 °С. Относительная влажность: от 5% до 90%

без конденсата (25 °С).

Использование

прибора в автомобиле

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА — NAVITEL E707 MAGNETIC

| 139

Прибор не включается

• Проверьте заряд аккумулятора, в случае разрядки

присоедините адаптер питания и подождите не менее 5-ти

минут;

• Нажмите и удерживайте кнопку включения устройства

не менее 8 сек.;

• В случае если аккумулятор заряжен, всё равно подключите

адаптер питания и повторите процедуру повторно;

• Если устройство не включается даже после подзарядки,

обратитесь в службу поддержки или авторизованный

сервисный центр.

Прибор отключается сразу после включения

• Возможно, у устройства чрезвычайно низкий заряд

аккумулятора. В этом случае система автоматически

предотвращает полную разрядку во избежание потери

информации и хранящихся данных. Перед тем, как

осуществить повторную попытку включения устройства,

заряжайте его не менее 5-ти минут и не отсоединяйте

адаптер питания от розетки во время работы.

Быстрый разряд батареи

• Аккумулятор разряжается быстрее во время работы при

низкой температуре.

Аккумулятор не заряжается

• Убедитесь в том, что адаптер питания подключён

к работающей розетке;

• Убедитесь в том, что вы используете стандартный адаптер

питания, а не адаптер от другого устройства;

• Аккумулятор может не заряжаться во время работы при

высокой температуре.

Звук не воспроизводится

• Удостоверьтесь, что воспроизведение звука включено

в основных настройках программы;

• Удостоверьтесь в том, что громкость выведена

на достаточный уровень.

Прибор не распознает карту microSD

• Убедитесь в том, что карта вставлена в предназначенный

для неё разъём до упора;

• Убедитесь в том, что карта вставлена правильной стороной;
• Возможно, карта повреждена. Попробуйте проверить

работоспособность карты на другом устройстве;

• Попробуйте извлечь и повторно вставить microSD карту,

попробуйте перезагрузить устройство;

• Обратитесь к руководству по установке данной карты.

Проблема с копированием файлов

• Проверьте, правильно ли было произведено соединение

стационарного компьютера / ноутбука к прибору;

• Возможно, память устройства переполнена и требуется

удалить неиспользуемые файлы.

Возможные проблемы,

описание их решения

-------------------------------------------------------------------------------------------------------------------------------------------------------------

140 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Уход за прибором

Правильный уход за прибором обеспечит его долгую и

эффективную работу

• Не храните и не используйте прибор в условиях

повышенной влажности и высоких температур;

• Избегайте длительного воздействия на прибор прямых

солнечных или ультрафиолетовых лучей;

•  Не кладите и не роняйте на прибор никаких предметов;
•  Не роняйте прибор и не подвергайте его ударам;
•  Не подвергайте прибор резким температурным перепадам,

так как это может повлечь конденсацию влаги внутри

прибора и его повреждение. Если подобное произошло, не

включайте прибор, пока он не высохнет;

• Поверхность дисплея может легко поцарапаться.

Избегайте касания дисплея острыми предметами. Для

предохранения дисплея от царапин можно использовать

специальную защитную пленку;

• Никогда не очищайте прибор или дисплей при включенном

питании. Для очистки внешних поверхностей используйте

мягкую влажную ткань (желательно не содержащую хлопка);

• Не используйте для очистки экрана бумажные салфетки

или полотенца;

• Никогда не пытайтесь самостоятельно разбирать или чинить

прибор, а также модифицировать его каким-либо образом.

Любое подобное вмешательство может навредить вашему

здоровью, нарушить корректную работу прибора или нанести

ему ущерб. Также это повлечет за собой снятие гарантии.

• Для безопасного использования функций устройства,

пожалуйста, не забывайте выполнять требования Правил

дорожного движения Российской Федерации. Кроме того,

старайтесь соблюдать очевидные правила обращения

с вашим автомобилем, как источником повышенной

опасности;

• Эти правила, в первую очередь, определяются риском

наступления вреда для жизни или здоровья третьих лиц,

причинения вреда их имуществу, домашним животным или

окружающей среде;

• Всегда ставьте автомобиль на стояночный тормоз, который

должен находиться в исправном состоянии и исключать

возможность движения автомобиля;

• Всегда паркуйте автомобиль на открытой, хорошо

проветриваемой площадке;

• Поддерживайте относительно низкий уровень громкости,

чтобы во время движения иметь возможность слышать все,

что происходит вокруг автомобиля;

• Не осуществляйте какие-либо операции управления

устройством, которые могут отвлечь вас от управления

автомобилем.

Безопасное управление

автомобилем

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА — NAVITEL E707 MAGNETIC

| 141

Технические характеристики

Примечание.

Технические характеристики и внешний вид устройства могут быть изменены производителем без

предварительного уведомления.

Функц. спецификация

Процессор

MStar MSB2531 Cortex-A7, 800 МГц

Оперативная память

128 МБ, DDR3

Внешний слот

microSDHC до 32 ГБ

Внутренняя память

8 ГБ

ОС

Linux

Основные параметры

Дисплей

7”, TFT, 800×480, емкостный мультитач

Динамик

8 Ом / 1 Вт

Тип батареи

1500 мА∙ч, аккумулятор

Параметры GPS

GPS

MSR2112 32PIN-QFN

Частота

1,575 ГГц

Количество каналов

66 каналов (поиск местоположения) /

22 канала (трекинг)

C/A код

1,023 МГц

Чувствительность

-161 дБм

Точность определения

координат

10 м, 2D RMS;

5 м 2D RMS, WAAS включен

Скорость

0,1 м/с

Частота обновления

1 Гц

Время обновления

0,1 с

Горячий старт

2 с (Автономный)

Теплый старт

35 с (Автономный)

Холодный старт

50 с (Автономный)

Макс. высота

18 000 м

Макс. скорость

515 м/с

Антенна

Встроенная керамическая антенна;

18,4 мм × 18,4 мм × 2 мм

Протокол связи

NMEA 0183 v3.01

Скорость передачи

данных

4800 бит/с

Порт

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

КРАТКОЕ РУКОВОДСТВО — NAVITEL E707 MAGNETIC

| 143

Точка на карте

Такой значок появляется при нажатии на любую область на карте. Внизу окна карты появляются

кнопки «Курсор» и «Сохранить».

POI

Пример того, как объекты инфраструктуры (POI) отображаются на карте. Разным категориям

POI присвоены разные значки. Также в программе есть множество уникальных значков для

различных брендов, шопинг центров, гипермаркетов, АЗС и т.д.

SPEEDCAM

Пример отображения на карте SPEEDCAM’ов. SPEEDCAM’ы представляют собой информацию

на карте о камерах контроля скорости, радарах, засадах, опасных перекрестках, лежачих

полицейских и пешеходных переходах.

Кнопки на карте

Эти кнопки предназначены для контроля вида карты (2D/3D), масштаба и звука.

Главное меню

При нажатии на кнопку открывается главное меню программы.

Курсор

Кнопка «Курсор» появляется только при выборе точки на карте. При нажатии на кнопку

открывается окно «Мой маршрут», в котором вы можете выполнять с выбранной точкой

различные операции.

Кнопка

«Сохранить»

Эта кнопка появляется только при выборе точки на карте. Кнопка “Сохранить” предназначена

для сохранения выбранной точки в качестве путевой точки.

Знак

предстоящего

маневра

Показывает два следующих по ходу маршрута поворота, разворота, а также расстояние до

каждого из них. Нажатие по знаку открывает контекстное меню, в котором можно остановить

ведение по маршруту и управлять другими маршрутными опциями.

Прогресс-бар

движения по

маршруту

Отображает пройденный путь маршрута.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

144 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — КРАТКОЕ РУКОВОДСТВО

Улица после

маневра

Эта информационная панель отображает название улицы, следующей за предстоящим

маневром. Если выполнены определенные условия, то вместо отображения улицы,

информационная панель будет отображать полосы движения с допустимыми маневрами.

Маршрут

Активный маршрут.

Скорость

Рядом с текущей скоростью автомобиля отображается допустимая скорость движения на

текущем участке дороги. При превышении установленного значения программа отправляет

визуальные предупреждения: оранжевый цвет – превышение скорости на установленную

допустимую величину (по умолчанию - до 10 км/ч); красный – превышение скорости выше

установленного предела. Допустимый уровень превышения можно настроить в разделе

Предупреждения.

Панель датчиков По умолчанию отображает следующие индикаторы: общее предполагаемое время в пути,

общая длина маршрута, время прибытия в конечную точку маршрута. Набор индикаторов

может быть изменен пользователем.

Текущая улица

Название улицы, по которой в данный момент времени происходит движение. Информационная

панель активна только при установленном соединении со спутниками. Если на карте в данном

месте нет ни улицы, ни дороги, то отображается направление (Север, Юг, Запад, Восток).

GPS-курсор

Указывает настоящее местоположение устройства, когда GPS приемник включен.

Датчик маневра

На дорогах с двумя и более полосами в попутном направлении отображается информация о

разрешённом манёвре на ближайшем перекрёстке или месте для разворота; прогресс-бар под

датчиком отображает оставшуюся часть пути до места описываемого манёвра.

Ограничение

дорожного

движения

При движении по маршруту в правой части экрана отображается перечень ближайших

навигационно значимых объектов с указанием расстояния до них. По мере приближения

программа выводит на экран оповещение с обратным отсчетом расстояния до камеры,

дорожного знака или специальной разметки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

КРАТКОЕ РУКОВОДСТВО — NAVITEL E707 MAGNETIC

| 145

Маршрут до точки, выбранной на карте

Программа предусматривает построение маршрута до точки, которую можно найти и отметить на карте, и определить

ее как конечную точку маршрута. При этом начальной точкой маршрута будет текущее местоположение устройства,

определяемое системой GPS. Для построения маршрута нажмите на соответствующую область карты, чтобы отметить на

ней точку и выберите «Курсор» [1]. Далее нажмите «Поехали!» [2]. Программа предложит 3 альтернативных маршрута с

примерным расстоянием и временем до финишной точки [3]. Выберите подходящий вариант и нажмите «Поехали!».

Поиск адреса и построение маршрута

Для того чтобы построить маршрут до точки, которую можно найти по адресу, выберите «Меню» [4] > «Найти» [5] > «По

адресу». Далее нажмите «Выбрать страну» [6] и начните вводить название страны [7]. Чтобы спрятать клавиатуру, нажмите

на иконку в правой верхней части экрана. Выберите страну [8]. Поля «Выбрать город», «Выбрать улицу» и «Выбрать здание»

становятся активными после заполнения предыдущего поля [9]. После внесения соответствующей информации, объект

будет показан на карте. Нажмите «Поехали!» [10]. Программа предложит 3 альтернативных маршрута [11] до указанного

адреса, и вы можете начать следование по нему [12].

Рис. 1

Рис. 2

Рис. 3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

КРАТКОЕ РУКОВОДСТВО — NAVITEL E707 MAGNETIC

| 147

Ручной выбор всех точек маршрута

Для построения маршрута, начальная и конечная точка которого определяются вручную, отметьте на карте точку,

откуда вы хотите начать движение и нажмите «Курсор» [1] для перехода к экрану «Мой маршрут». Далее нажмите на

информационную панель внизу экрана [2]. В открывшемся экране «Свойства» выберите «Начало маршрута» [3]. GPS-

приемник должен быть отключен. Точка будет отмечена на карте как начальная точка маршрута. Далее выберите на карте

конечную точку маршрута. Для этого нажмите на соответствующую область карты, нажмите на кнопку «Курсор» [4] и затем

«Поехали!» в экране «Мой маршрут» [5]. Программа предложит 3 альтернативных маршрута. Выберите подходящий и

нажмите «Поехали!» [6].

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

148 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — ЦЕНТР ОБНОВЛЕНИЙ

Рис. 1

Рис. 2

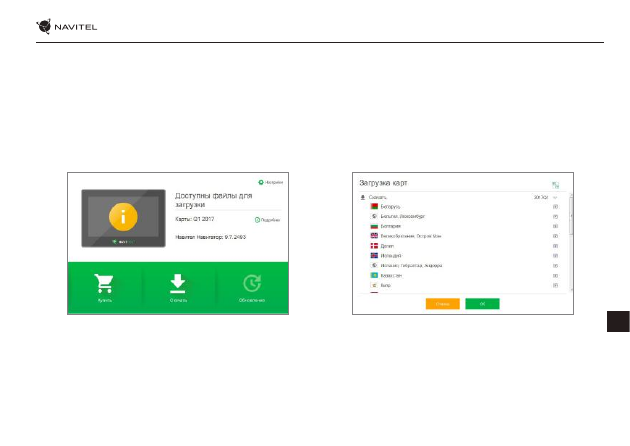

Центр обновлений Навител Навигатор

Для обновления карт и приложений, а также для того, чтобы приобретать новые карты, вы можете использовать

программу, разработанную нами специально для этих целей. Скачать программу вы можете на нашем сайте из раздела

«Скачать». Инструкция ниже поможет вам разобраться в функциональности программы.
1.  Установите Центр обновлений Навител Навигатор на ПК, выполнив все пункты мастера установки Windows;
2.  Подключите навигатор к ПК в режиме съемного диска (USB Flash Drive / Mass Storage).
3.  Запустите Центр обновлений Навител Навигатор. В  случае если вы правильно подключили навигатор, программа

определит его наличие [1].

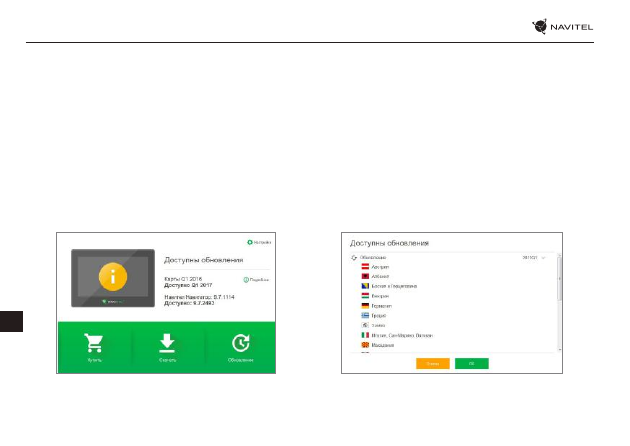

4. В случае если обновления будут найдены, Центр обновлений Навител Навигатор предложит вам обновить устройство

до актуальной версии ПО, а также обновить карты, если имеются более новые [2].

-------------------------------------------------------------------------------------------------------------------------------------------------------------

150 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — ЦЕНТР ОБНОВЛЕНИЙ

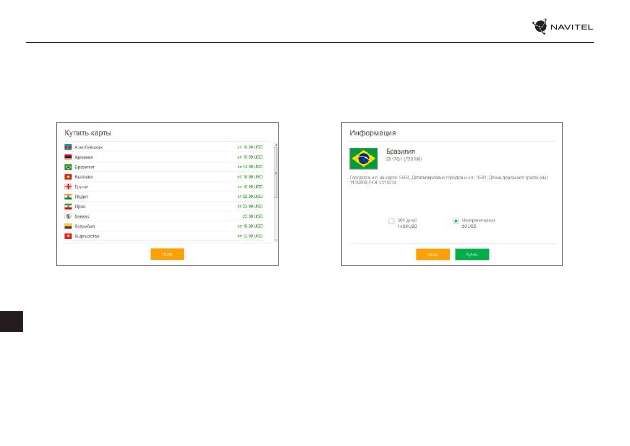

8. Чтобы купить карты, нажмите на строку, соответствующую нужной вам карте, выберите срок подписки и нажмите

«Купить» [5, 6].

9. Запустите Навител Навигатор на устройстве.

Рис. 5

Рис. 6

Тип устройства: Автомобильный навигатор.

Модель товара: NAVITEL E707 MAGNETIC.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: +420 225 852 852 / +420 225 852 853.

Сделано в Китае: Компанией NAVITEL s.r.o. на заводе Dongguan Digi-in Digital Technology Co., ltd. [Донггуан Диги-ин Диджитал Технолоджи Ко., Лтд].

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: +7 495 232 31 37.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-CZ.АК01.В.18719/19, срок действия: до 17.07.2024. Выдана ИСПЫТАТЕЛЬНОЙ ЛАБОРАТОРИЕЙ Общества с

ограниченной ответственностью «Экспертиза Качества» согласно требованиям Технического регламента ТР ТС 004/2011, ТР ТС 020/2011.

Дата производства: указана в серийном номере на корпусе устройства в формате

E707M

ГГГГММ

00000

год месяц

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VYUŽITIE ZARIADENIA — NAVITEL E707 MAGNETIC

| 151

Vonkajší vzhľad

1. Tlačidlo Zapnutie/

vypnutie

2. Indikátor stavu

batérie

3. Displej
4. 3.5 mm mini jack

audio konektor

5.  Slot microSD kartu
6.  Port mini-USB
7.  Stylus pre resetovacie

tlačidlo

8. Reproduktor
9. Magnetický konektor
10. Tlačidlo pre

resetovanie

11. Mini-USB pre

napájanie

-------------------------------------------------------------------------------------------------------------------------------------------------------------

152 |

UŽÍVATEĽSKÁ PRÍRUČKA — VYUŽITIE ZARIADENIA

Bezpečnostné informácie

1. Prispôsobte si všetky nastavenia pred začiatkom jazdy. Je

vysoko nebezpečné obsluhovať zariadenie a konfigurovať

jeho nastavenia pri šoférovaní. Pokiaľ potrebujte upraviť

nastavenia navádzania alebo parametrov zariadenia, mali by

ste svoje auto zaparkovať na bezpečnom mieste s ohľadom na

dopravné predpisy.

2. Zoznámte sa s plánovanou trasou pred jazdou. Pokiaľ ste

prepočuli hlasový povel a potrebujete sa pozrieť na obrazovku

pre jeho zistenie, uistite sa najskôr, či je to s ohľadom na

dopravnú situáciu bezpečné.

3. Je možné, že navigačné dáta a hlasové pokyny nebudú v súlade

s reálnym stavom vozovky alebo dopravnými obmedzeniami.

Vždy venujte pozornosť stavu vozovky, dopravnému značeniu

a priechodom pre chodcov.

4. Nepoužívajte navigáciu ako nástroj presného merania rýchlosti

a vzdialenosti.

5. Kvalita príjmu satelitného signálu môže kolísať vzhľadom

k pozícii zariadenia vo vozidle. Kvalita signálu môže byť slabšia

vo vnútri tunelu, blízko viacpodlažných budov alebo v husto

zastavanej oblasti. Určité poveternostné podmienky, ako hustá

hmla, môžu negatívne pôsobiť na kvalitu príjmu signálu.

6. Môže sa stať, že nebude možné prijímať GPS signály blízko

elektromagnetických zdrojov alebo vo vnútri budov.

7. Ak ste zariadenie dlhšiu dobu nepoužívali, bude určenie

pozície trvať dlhšiu dobu aj napriek tomu, že prijímač GPS má

dobrý príjem signálu.

8. Venujte zvláštnu pozornosť, kam umiestňujete zariadenie.

Neinštalujte ho tam, kde by mohlo prekážať vo funkčnosti

airbagov alebo vadiť vo výhľade na vozovku.

9. Pri umiestňovaní držiaka na predné sklo vášho vozidla dbajte

na čistotu povrchu. Plocha by mala byť očistená od prachu,

nečistôt a ďalších nečistôt, pod samotnou prísavkou by

taktiež nemali byť žiadne bubliny, ktoré môžu nepriaznivo

ovplyvňovať priliehavosť držiaka. Za akékoľvek škody na

zariadení a ďalších objektoch vo vnútri vozidla spôsobené

odlepením držiaka je celkovo zodpovedný užívateľ a nemôžu

byť kryté zárukou.

10. Nevystavujte zariadenie dlhodobému pôsobeniu slnečného

žiarenia a vysokým teplotám. Prehriatie batérie môže spôsobiť

explóziu.

11. Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt,

ktoré môžu spôsobiť kondenzáciu vody v zariadení a spôsobiť

jeho poškodenie. Pokiaľ bolo zariadenie vystavené vlhkosti,

nezapínajte ho, kým celkom nevyschne.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VYUŽITIE ZARIADENIA — NAVITEL E707 MAGNETIC

| 153

12. Akýkoľvek zásah, úprava a otváranie zariadenia sú zakázané,

pretože môžu spôsobiť nesprávne fungovanie zariadenia a

v extrémnych prípadoch spôsobiť jeho poškodenie. Akékoľvek

opravy zariadenia môžu byť uskutočňované len autorizovanou

osobou.

13. Zariadenie je napojené zo vstavanej Li-Pol batérie, ktorá môže

explodovať alebo uvoľňovať toxické látky pri nesprávnom

spôsobe používania. Nevystavujte zariadenie nárazom, ani ho

nepoužívajte v blízkosti výbušných látok a plynov.

14. Počas nabíjania zaistite normálne podmienky ventilácie pre

napájací adaptér, pretože počas tohto procesu dochádza

k jeho zahrievaniu. Nezakrývajte adaptér papierom alebo

ďalšími objektmi, ktoré môžu zhoršiť ventiláciu.

15. Nepoužívajte veľmi veľkú silu pri čistení displeja a ďalších častí

zariadenia. Nepoužívajte papierové obrúsky alebo ďalšie tvrdé

materiály, ktoré môžu poškriabať zariadenie. Používajte iba

mäkkú handričku.

16. Prípustná teplota okolitého prostredia v prevádzkovom

režime: 0 až +35 °С. Skladovacia teplota: +5 až +45 °C. Relatívna

vlhkosť: 5% až 90% bez kondenzácie (25 °C).

Používanie zariadenia vo

vozidle

Držiak na čelném skle a аdaptér do auta sú dodávané ako súčasť

balenia.

Držiak na čelné sklo

UPOZORNENIE! Opatrne zvoľte, kam držiak umiestníte.

Neumiestňujte držiak na čelné sklo tak, že by mohol

obmedzovať výhľad vodiča. Pokiaľ má čelné sklo vozidla

zabudované vyhrievanie alebo UV ochranu, môže byť kvalita

príjmu signálu nižšia ako obyčajne.

Nastavenie držiaka na čelné sklo

Najskôr odstráňte ochrannú fóliu z prísavného držiaka. Potom

zvoľte vhodné miesto pre uchytenie držiaka. Uistite sa, že

priestor je očistený od prachu, nečistôt a vlhkosti, a potom

upevnite prísavný držiak na čelné sklo. Za bežných podmienok

prísavný držiak drží zariadenie bezpečne. Ak ho však necháte

pripevnený cez noc, pevnosť uchytenia sa môže znížiť

v dôsledku kondenzácie vlhkosti spôsobenej poklesom teploty.

Z tohto dôvodu, aby sme predišli poškodeniu zariadenia a

držiaka, odporúčame odstrániť zariadenie a držiak z čelného

skla.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

154 |

UŽÍVATEĽSKÁ PRÍRUČKA — VYUŽITIE ZARIADENIA

Chyby a riešenia problémov

Zariadenie nepracuje

• Skontrolujte, či je zariadenie nabité alebo nie. V prípade, že

zariadenie nie je nabité, pripojte ho k napájaniu a počkajte

aspoň 5 minút;

• Stlačte a držte tlačidlo On/Off aspoň 8 sekúnd;
• Aj napriek tomu, že je zariadenie nabité, pripojte ho

k napájaniu a skúste ho spustiť znovu;

• Ak zariadenie nepracuje ani po opätovnom nabití, kontaktujte

našu podporu alebo akékoľvek certifikované servisné

pracovisko.

Zariadenie sa po štarte ihneď vypne

• Je možné, že stav nabitia batérie zariadenia je kriticky nízky.

V takomto prípade ho systém automaticky vypne, aby tak

predišiel kompletnému vybitiu batérie, ktoré môže spôsobiť

stratu dát. Predtým, ako sa zariadenie pokúsite znovu zapnúť,

nabite ho aspoň 5 minút a nechajte adaptér pripojený behom

následnej prevádzky zariadenia.

Rýchle vybitie batérie

• Batéria sa oveľa rýchlejšie vybíja v chladnom prostredí.

Batéria sa nenabíja

• Skontrolujte, či je adaptér pripojený do zásuvky;
• Uistite sa, že používate originálny adaptér a nie adaptér

z iného zariadenia;

• Vo veľmi teplom prostredí je možné, že sa batériu nepodarí nabiť.

Zvuk nefunguje

• Uistite sa, že máte zapnutý zvuk v nastavení programu;
• Uistite sa, že hlasitosť nie je príliš nízka.

Zariadenie nerozpoznalo microSD kartu

• Uistite sa, či je karta úplne vložená do odpovedajúceho slotu a

zapadla na svoje miesto;

• Skontrolujte, či nie je karta vložená nesprávne;
• Skontrolujte, či nie je karta poškodená. Skúste ju použiť v inom

zariadení;

• Vyberte a vložte kartu späť. Reštartujte zariadenie;
• Riaďte sa manuálom k vašej karte.

Zložky nie je možné kopírovať

• Skontrolujte, že pripojenie medzi vaším PC/laptop a zariadením

je v poriadku;

• Využitie pamäte zariadenia môže byť nadmerné a môže

vyžadovať odstránenie nepotrebných súborov.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VYUŽITIE ZARIADENIA — NAVITEL E707 MAGNETIC

| 155

Bezpečná jazda

• Ak sa používa vo vozidle, bezpečná jazda je výhradnou

zodpovednosťou vodiča. Je nebezpečné používať ovládacie

prvky aplikácie pri jazde;

• Tieto pravidlá boli v prvom rade vytvorené tak, aby sa

zabránilo spôsobeniu škôd na živote alebo zdraví tretích

osôb, poškodeniu ich majetku a domácich zvierat, a tiež

poškodzovaniu životného prostredia;

• Kedykoľvek zastavíte vozidlo, vždy použite ručnú brzdu.

Udržujte ručnú brzdu funkčnú tak, aby zamedzila akémukoľvek

možnému pohybu vozidla;

• Vždy parkujte vaše vozidlo na otvorenom a dobre vetranom

priestore;

• Udržujte hlasitosť vo vozidle relatívne nízku tak, aby ste počuli

všetko, čo sa deje mimo vozidla;

• Nemanipulujte so zariadením, ak by vás to mohlo rušiť pri

šoférovaní.

NAVITEL s.r.o. týmto prehlasuje, že zariadenie NAVITEL E707

MAGNETIC je kompatibilné so smernicou RED 2014/53/EÚ.

Úplné znenie Prehlásenia o zhode je k dispozícii na nasledujúcej

internetovej adrese:

www.navitel.cz/sk/declaration_of_conformity/e707m

Údržba zariadenia

Riadna údržba zariadenia zaistí jeho dlhé a spoľahlivé

fungovanie

•  Nevystavujte zariadenie vysokej vlhkosti a teplotám;
•  Chráňte zariadenie pred slnečným a UV žiarením;
•  Nepokladajte nič na zariadenie;
•  Nevystavujte zariadenie nárazom;
•  Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt,

ktoré môžu viesť ku kondenzácii vody vo vnútri zariadenia

a spôsobiť jeho poškodenie. Ak bolo zariadenie vystavené

vlhkosti, nezapínajte ho, pokiaľ nebude úplne vysušené;

• Displej zariadenia je veľmi náchylný k poškriabaniu.

Nedotýkajte sa displeja ostrými predmetmi. Ako ochranu proti

poškriabaniu, môžete použiť ochrannú fóliu;

• Nikdy displej nečistite, ak je zariadenie zapnuté. Na čistenie

používajte iba mäkkú handričku;

• Na čistenie displeja nepoužívajte papierové obrúsky alebo

utierky;

• Nepokúšajte sa sami rozoberať alebo opravovať zariadenie,

mohlo by to viesť k úrazu a rovnako tak aj k nesprávnemu

fungovaniu zariadenia. Zároveň to bude mať za následok

ukončenie záruky.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

156 |

UŽÍVATEĽSKÁ PRÍRUČKA — VYUŽITIE ZARIADENIA

Vlastnosti

Poznámka.

Charakteristiky zariadenia a jeho vonkajší vzhľad môžu byť modifikované výrobcom bez predchádzajúceho

upozornenia.

Systémové špecifikácie

Procesor

MStar MSB2531 800 MHz, Cortex-A7

Operačná pamäť

128 MB, DDR3

Externý slot

microSDHC až 32 GB

Interné úložisko

8 GB

Operačný systém

Linux

Základné parametre

Displej

7”, TFT, 800×480, kapacitný multi-touch

Reproduktor

8 Ohm / 1 W

Typ batérie

1500 mAh, nabíjateľná

Parametre GPS

GPS

MSR2112 32PIN-QFN

Frekvencia

1.575 GHz

Počet kanálov

66 kanálov (vyhľadávanie pozície)/

22 kanálov (záznam stopy)

C/A CODE

Frekvencia čipu 1.023 MHz

Citlivosť

-161 dBm

Presnosť polohy

10 m, 2D RMS; 5 m 2D RMS,WAAS aktívny

Rýchlosť

0.1 m/s

Frekvencia aktualizácie

1 Hz

Čas obnovy

0.1 s

Horúci štart

2 s (autonómny)

Teplý štart

35 s (autonómny)

Studený štart

50 s (autonómny)

Max. nadm. výška

18 000 m

Max. rýchlosť

515 m/s

Anténa

Interná keramická anténa:

18.4 mm × 18.4 mm × 2 mm

NMEA

NMEA 0183 štandard v3.01 a spätne

Prenosová rýchlosť

4800 bps

Port

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

158 |

UŽÍVATEĽSKÁ PRÍRUČKA — RÝCHLY SPRIEVODCA

Bod na mape

Krátkym kliknutím na mapu označíte bod, s ktorým sa dá ďalej pracovať pomocou tlačidiel “Kurzor” a

“Uložiť WP” bod.

Bod záujmu (POI)

Toto je príklad ako sú zobrazované body záujmu (POI) v programe. Rôzne kategórie POI majú rôzne

ikony, rovnako tak každá kategória obsahuje mnoho typov ikon ako napríklad nákupné centra,

značkové obchody, čerpacie stanice atď.

Upozornenie na

trase (SPEEDCAM)

Jedná sa o príklad ako sú zobrazované na mape ikony funkcie Upozornenie na trase (SPEEDCAM).

Upozornenie zahŕňa údaje o meranej rýchlosti, radaroch, nebezpečných križovatkách, spomaľovacích

prahoch a ďalších typoch potenciálnych prekážok na ceste.

Funkčné tlačidlá

Tieto tlačidlá ovládajú zobrazenie mapy (2D / 3D), zoomovanie a nastavenie hlasitosti.

Hlavné menu

Kliknutím na toto tlačidlo otvoríte hlavné menu programu.

Kurzor

Toto tlačidlo je dostupné iba pokiaľ je na mape zvolený nejaký bod. Kliknutím na toto tlačidlo otvoríte

obrazovku “Moja trasa”, kde môžete so zvoleným bodom ďalej pracovať.

Uložiť WP

Toto tlačidlo je dostupné iba pokiaľ na mape zvolíte nejaký bod. Kliknutím na toto tlačidlo bod uložíte

ako cieľový bod.

Nasledujúci

manéver

Označenie vzdialenosti k dvom nasledujúcim manévrom. Kliknutím na znázornenie manévru otvoríte

dialógové okno s množstvom nastavení.

Panel trasy

Tento panel určuje uplynulú a zostávajúcu časť trasy.

Ulica nasledujúca

po manévri

Názov ulice nasledujúcej po manévri. Berte prosím na vedomie, že ak sú splnené určité podmienky,

budú namiesto panelu ulice nasledujúcej po manévri zobrazené nasledujúce jazdné pruhy.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

RÝCHLY SPRIEVODCA — NAVITEL E707 MAGNETIC

| 159

Trasa

Aktívna trasa. Ak je zapnutá funkcia Dopravné Info, trasa je rôzne sfarbená, čo zodpovedá rôznym

úrovniam hustoty premávky. Inak je trasa vždy modrá.

Rýchlosť

Limit rýchlosti cesty sa zobrazí vedľa aktuálnej rýchlosti. Ak je limit prekročený do 10 km / h, políčko

s aktuálnou rýchlosťou sa sfarbí do oranžova. Ak je limit prekročený o viac ako 10 km / h, políčko

s aktuálnou rýchlosťou sa sfarbí do červena. Ak chcete toto nastavenie zmeniť, prejdite do Menu>

Nastavenia > Upozornenia > Pokuta za rýchlosť.

Informačný panel

V základnom nastavení zobrazuje súbor ukazovateľov, ktoré poskytujú informácie o zostávajúcom

čase do cieľa, vzdialenosti do cieľa a čase príchodu. Výber ukazovateľov je možné meniť.

Aktuálna ulica

Názov aktuálnej ulice (aktívne iba ak je naviazané spojenie so satelitmi). Pokiaľ mapa neobsahuje

informácie o názve danej ulice, je namiesto toho zobrazený smer pohybu (Sever, Juh, Západ a Východ).

GPS kurzor

Ukazuje aktuálnu pozíciu zariadenia, keď je GPS prijímač zapnutý.

Nadchádzajúce

manéver

Indikátor zobrazuje nadchádzajúce manéver vrátane vzdialenosti zostávajúce k danému manévru.

Upozornenie na

trase

Vodič je upozornený na vzdialenosť od najbližšieho dopravného značenia a odpočítavanie sa spustí

pri priblížení vozidla. Keď sa blížite, program zobrazí odpočítavanie na najbližší kameru, dopravnú

značku alebo značenie.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Автомобильный GPS навигатор NAVITEL E707 MAGNETIC. Инструкция по эксплуатации - часть 5
