RÝCHLY SPRIEVODCA — NAVITEL MS600

  |  161

SK

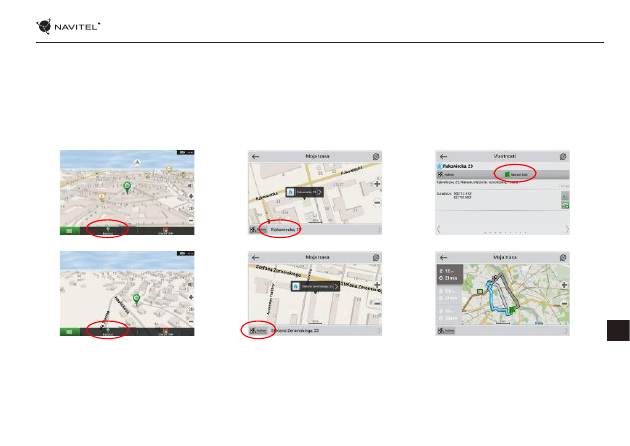

Manuálne nastavenie všetkých bodov trasy

Pre plánovanie trasy, kde sú počiatočné a cieľové body nastavené manuálne, najprv zvoľte na mape bod, ktorý má byť počiatočný

a stlačte “Kurzor” [1], čím sa zobrazí obrazovka “Moja trasa”. Kliknite na informačný panel v spodnej časti obrazovky [2]. Stlačte

“Nastaviť štart” na obrazovke “Vlastnosti” [3]. GPS prijímač musí byť vypnutý. Bod bude označený na mape ako počiatočný bod.

Zvoľte cieľový bod na mape: kliknite na mapu pre označenie bodu, stlačte “Kurzor” [4] a potom “Poďme!” na obrazovke “Moja trasa”

[5]. Program ponúka 3 alternatívne trasy. Vyberte trasu a stlačte tlačidlo „Poďme!“ [6].

Obr. 1

Obr. 2

Obr. 3

Obr. 4

Obr. 5

Obr. 6

162  |

 UŽÍVATEĽSKÁ PRÍRUČKA — UPDATE CENTER

SK

Navitel Navigator Update Center

K aktualizácii máp a aplikácie, rovnako k nákupu nových máp je potrebný špeciálny program, ktorý sme navrhli špeciálne pre tieto

účely.  Program si môžete stiahnuť zo sekcie “Downloads” na oficiálnej stránke NAVITEL®. Nižšie uvedené inštrukcie vám pomôžu

naučiť sa ako sa s ním pracuje.
1.  Nainštalujte Navitel Navigator Update Center na váš počítač.
2.  Pripojte navigačné zariadenie k počítaču.

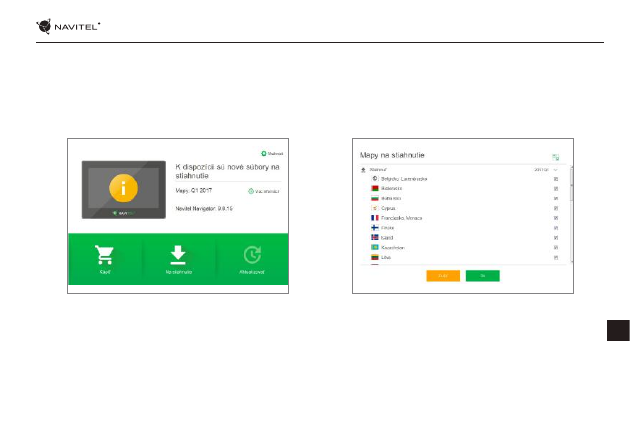

3.  Spustite Navitel Navigator Update Center [1].

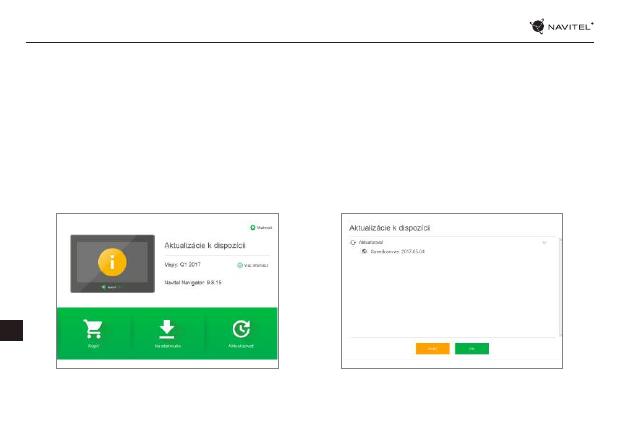

4.  Ak je zariadenie správne pripojené, program ho detekuje. Ak sú k dispozícii aktualizácie, program vám navrhne, či chcete

aktualizovať softvér, mapy alebo oboje [2].

Obr. 1

Obr. 2

UPDATE CENTER — NAVITEL MS600

  |  163

SK

Počas aktualizácie máp budú staré mapy zmazané. Ak chcete pokračovať, stlačte tlačidlo “Aktualizovať” a potom tlačidlo “OK”.
5.  Navitel Navigator Update Center stiahne a nainštaluje požadované aktualizácie do vášho zariadenia.
6.  V rámci programu si môžete stiahnuť prípadne dokúpiť ďalšie mapy stlačením tlačidiel “Na stiahnutie” alebo “Kúpiť” [3].
7.  Ak si chcete stiahnuť ďalšie mapy, vyberte ich v ponuke a stlačte “OK” [4].

Obr. 3

Obr. 4

164  |

 UŽÍVATEĽSKÁ PRÍRUČKA — UPDATE CENTER

SK

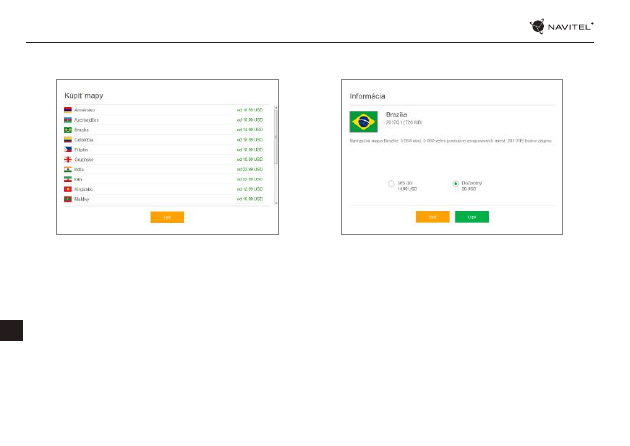

8.  Ak si chcete kúpiť ďalšie mapy, vyberte ich v ponuke, zvoľte dĺžku predplatného a stlačte “Kúpiť” [5, 6].

9.  Spustite Navitel Navigator na vašom zariadení.

Obr. 5

Obr. 6

 ЕКСПЛУАТАЦІЯ ПРИСТРОЮ — NAVITEL MS600

  |  165

UA

Комплект поставки

Автонавігатор NAVITEL MS600
Автомобільний тримач на лобове скло
Стилус
Автомобільний зарядний пристрій 12/24 В
Кабель mini-USB — USB
Чохол
Посібник користувача
Гарантійний талон

166  |

ПОСІБНИК КОРИСТУВАЧА – ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

UA

1.  Налаштуйте всі необхідні параметри автонавігатора

перед початком руху. Використання пристрою і його

налаштування під час водіння автомобіля дуже небезпечні.

Якщо вам потрібно змінити параметри навігації або

налаштування приладу, слід припаркуватися в безпечному

місці відповідно до правил дорожнього руху.

2.  Перед відправленням ознайомтеся з прокладеним

маршрутом. Якщо ви не зрозуміли в достатній мірі голосові

навігаційні вказівки і для уточнення необхідно подивитися

на дисплей, переконайтеся, що ви знаходитесь в безпечних

умовах.

3.  Навігаційна інформація та голосові підказки можуть не

відповідати або суперечити реальним дорожнім умовам

або правилам дорожнього руху. Завжди звертайте

особливу увагу на поточну ситуацію на дорозі, дорожні

знаки та пішоходів.

4.  Не використовуйте навігаційний пристрій як прилад для

точного вимірювання швидкості та пройденої відстані.

5.  Якість прийому сигналів супутників може відрізнятися в

залежності від положення приладу всередині автомобіля.

Можливі ситуації поганого прийому під час руху по тунелю,

повз високі будівлі або в районах зі щільною забудовою.

Також на прийом негативно впливають такі погодні умови,

як, наприклад, густий туман.

6.  GPS сигнали можуть не прийматися всередині будівель, а

також якщо поряд з автонавігатором знаходяться джерела

електромагнітного випромінювання.

7.  Якщо ви не використовували прилад протягом тривалого

проміжку часу, для визначення місця розташування може

знадобитися деякий час, навіть за умови нормальної

роботи GPS приймача.

8.  Особливу увагу приділіть місцю встановлення приладу. Не

встановлюйте прилад у місцях, де він може перешкодити

роботі подушок безпеки або огляду дороги.

9.  Під час встановлення кріплення на лобове скло звертайте

увагу на чистоту поверхні, на ній не повинно бути сміття та

вологи. Під присоскою не повинно бути бульбашок повітря,

оскільки це може вплинути на щільність кріплення. Будь-

які пошкодження приладу або інших об’єктів усередині

автомобіля, викликані падінням через від’єднання

кріплення, є повною відповідальністю користувача і не є

гарантійним випадком.

10. Не піддавайте прилад тривалому впливу прямих сонячних

променів або високих температур. Перегрівання батареї

може спричинити вибух.

11. Не піддавайте прилад впливу вологи або швидких змін

температури. Це може викликати конденсацію вологи

Інформація про безпеку

використання приладу

 ЕКСПЛУАТАЦІЯ ПРИСТРОЮ — NAVITEL MS600

  |  167

UA

Кріплення на лобове скло на присосці та автомобільний

зарядний пристрій поставляються в комплекті з приладом.

Кріплення на лобове скло

УВАГА: Ретельно вибирайте місце встановлення кріплення.

Ніколи не встановлюйте кріплення таким чином, щоб воно

закривало поле зору водія. Якщо лобове скло автомобіля

містить вбудовану обігрівальну сітку або захист від

ультрафіолету, то можливе погіршення прийому сигналу.

Збірка кріплення на лобове скло

Спершу зніміть захисну плівку з присоски кріплення. Після

цього виберіть відповідне місце на лобовому або бічному

склі, переконайтеся, що поверхня чиста, не містить води,

пилу або бруду, після чого зафіксуйте кріплення на склі за

допомогою присоски. При нормальних умовах експлуатації,

кріплення на присосці добре закріплює прилад на лобовому

склі. Однак, якщо ви залишаєте кріплення в автомобілі на

ніч, сила закріплення може ослабнути (через конденсацію

вологи у зв’язку з пониженням температури). З цієї причини,

щоб не допустити пошкодження приладу або кріплення,

рекомендується на ніч знімати прилад з лобового скла

разом із кріпленням.

всередині приладу та пошкодити його. Якщо прилад

піддався впливу вологого середовища, вмикайте живлення

тільки після того, як повністю висушите прилад.

12. Не допускається самостійне втручання, модифікації і

відкриття корпусу приладу, оскільки це може призвести до

некоректної роботи приладу або до його пошкодження. Всі

роботи повинні проводитися кваліфікованим персоналом.

13. Живлення приладу здійснюється від вбудованої Liion

батареї, яка може вибухнути або виділити токсичні

речовини при неправильній експлуатації. Не піддавайте

прилад ударам, не використовуйте прилад при наявності

в навколишньому середовищі вибухонебезпечних газів і

рідин.

14. Перед зарядкою пристрою переконайтеся в тому, що

забезпечені нормальні умови вентиляції для адаптера

живлення, оскільки в процесі зарядки виділяється велика

кількість тепла. Не закривайте адаптер живлення папером

або іншими об’єктами, що погіршують вентиляцію.

15. Під час очищення дисплея та зовнішніх поверхонь

приладу не прикладайте надмірну силу. Для очищення не

використовуйте паперові серветки або жорсткий матеріал,

який може подряпати дисплей. Використовуйте тільки

м’яку тканину.

16. Допустима температура зовнішнього середовища в режимі

експлуатації: від 0 до +35 °С. Температура зберігання: від +5

до +45 °С. Відносна вологість: від 5% до 90% без конденсату

(25 °С).

Використання приладу

в автомобілі

168  |

ПОСІБНИК КОРИСТУВАЧА – ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

UA

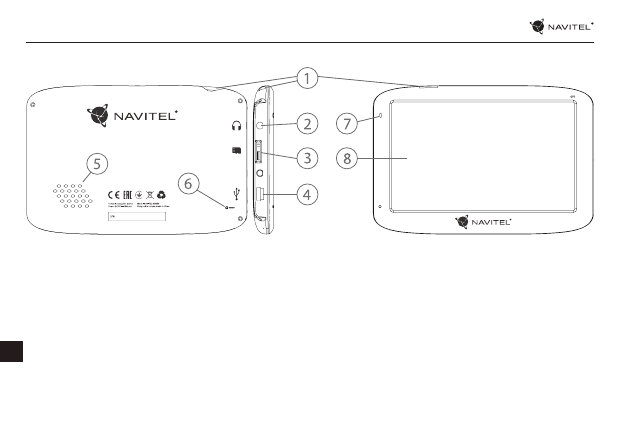

Зовнішній вигляд приладу

1.  Кнопка ввімкнення / вимкнення навігатора.
2.  Аудіовихід mini-jack 3.5 мм.
3.  Слот для карт пам’яті microSD.
4.  Роз’єм mini-USB.

5.  Динамік.
6.  Кнопка перезавантаження Reset.
7.  Індикатор стану заряду акумулятора.
8.  Дисплей.

 ЕКСПЛУАТАЦІЯ ПРИСТРОЮ — NAVITEL MS600

  |  169

UA

Прилад не вмикається

•

Перевірте заряд акумулятора, в разі розрядки приєднайте

адаптер живлення та зачекайте не менше 5-ти хвилин;

•

Натисніть та утримуйте кнопку ввімкнення пристрою не

менше 8 сек;

•

У випадку, якщо акумулятор заряджений, все одно

підключіть адаптер живлення та повторіть процедуру

повторно;

•

Якщо пристрій не вмикається навіть після підзарядки,

зверніться в службу підтримки або авторизований

сервісний центр.

Прилад вимикається відразу після ввімкнення

•

Можливо, у пристрою низький заряд акумулятора. У цьому

випадку система автоматично запобігає повній розрядці,

щоб уникнути втрати інформації та збережених даних.

Перед тим, як здійснити повторну спробу ввімкнення

пристрою, заряджайте його не менше 5-ти хвилин і не

від’єднуйте адаптер живлення від розетки під час роботи.

Швидкий розряд батареї

•

Акумулятор розряджається швидше під час роботи при

низькій температурі.

Акумулятор не заряджається

•

Переконайтеся в тому, що адаптер живлення підключений

до працюючої розетки;

•

Переконайтеся в тому, що ви використовуєте стандартний

адаптер живлення, а не адаптер від іншого пристрою;

•

Акумулятор може не заряджатися під час роботи при

високій температурі.

Звук не відтворюється

•

Переконайтеся, що відтворення звуку ввімкнено в

основних налаштуваннях програми;

•

Переконайтеся в тому, що гучність виведена на достатній

рівень.

Пристрій не розпізнає карту MicroSD

•

Переконайтеся в тому, що карта вставлена в призначений

для неї роз’єм до упору;

•

Переконайтеся в тому, що карта вставлена правильною

стороною;

•

Можливо, карта пошкоджена. Спробуйте перевірити

працездатність карти на іншому пристрої;

•

Спробуйте витягти та повторно вставити microSD картку,

спробуйте перезавантажити пристрій;

•

Зверніться до посібника з встановлення цієї карти.

Можливі проблеми, опис їх

вирішення

170  |

ПОСІБНИК КОРИСТУВАЧА – ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

UA

Проблема з копіюванням файлів

•

Перевірте, чи правильно було здійснено підключення

стаціонарного комп’ютера / ноутбука до приладу;

•

Можливо, пам’ять пристрою переповнена і потрібно

видалити файли, які не використовуються.

Догляд за приладом

Правильний догляд за приладом забезпечить його

довгу та ефективну роботу

•

Не зберігайте та не використовуйте прилад в умовах

підвищеної вологості та високих температур;

•

Уникайте тривалого впливу на прилад прямих сонячних

або ультрафіолетових променів;

•

Не ставте і не кидайте на прилад ніяких предметів;

•

Не кидайте прилад і не піддавайте його ударам;

•

Не піддавайте прилад різким температурним перепадам,

оскільки це може спричинити конденсацію вологи

всередині приладу та його пошкодження. Якщо подібне

сталося, не вмикайте прилад, доки він не висохне;

•

Поверхня дисплея може легко подряпатися. Уникайте

торкання дисплея гострими предметами. Для захисту

дисплея від подряпин можна використовувати спеціальну

захисну плівку;

•

Для безпечного використання функцій пристрою, будь

ласка, не забувайте виконувати вимоги Правил дорожнього

руху України. Крім того, намагайтеся дотримуватися

очевидних правил поводження з вашим автомобілем, як

джерелом підвищеної небезпеки;

•

Ці правила, в першу чергу, визначаються ризиком настання

шкоди для життя чи здоров’я третіх осіб, заподіяння

шкоди їх майну, домашнім тваринам або навколишньому

середовищу;

•

Завжди ставте автомобіль на стоянкове гальмо, яке

Безпечне управління

автомобілем

•

Ніколи не чистіть прилад або дисплей при включеному

живленні. Для очищення зовнішніх поверхонь

використовуйте м’яку вологу тканину (бажано таку, що не

містить бавовну);

•

Не використовуйте для очищення екрана паперові

серветки або рушники;

•

Ніколи не намагайтеся самостійно розбирати або лагодити

прилад, а також модифікувати його яким-небудь чином.

Будь-яке подібне втручання може зашкодити вашому

здоров’ю, порушити коректну роботу приладу або завдати

йому шкоди. Також це спричинить зняття гарантії.

 ЕКСПЛУАТАЦІЯ ПРИСТРОЮ — NAVITEL MS600

  |  171

UA

повинно знаходитися в справному стані і виключати

можливість руху автомобіля;

•

Завжди паркуйте автомобіль на відкритому, добре

провітрюваному майданчику;

•

Підтримуйте відносно низький рівень гучності, щоб під час

руху мати можливість чути все, що відбувається навколо

автомобіля;

•

Не здійснюйте будь-які операції управління пристроєм, які

можуть відволікти вас від керування автомобілем.

172  |

ПОСІБНИК КОРИСТУВАЧА – ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

UA

Технічні характеристики

Примітка.

 Технічні характеристики та зовнішній

вигляд пристрою можуть бути змінені виробником без

попереднього повідомлення.

Функціональна специфікація

Процесор

MStar MSB2521 Cortex-A7, 800 МГц

Оперативна пам’ять

128 МБ, DDR3

Зовнішній слот

microSDHC до 32 ГБ

Внутрішня пам’ять

8 ГБ

ОС

WINCE 6.0

Версія програми

ARMV4I

Основні параметри

Дисплей

5”  TFT, 800×480

Мікрофон

8 Ом / 1.5 В

Тип батареї

1200 мА*г, акумулятор

Параметри GPS

GPS

MSR2112 32PIN-QFN

Частота

1.575 ГГц

Кількість каналів

66 каналів (пошук

місцезнаходження) /

22 канали (трекінг)

C/A код

1.023 МГц

Чутливість

-165 дБм

Точність визначення

координат

10 м, 2D RMS; 5 м 2D RMS,

WAAS ввімкнено

Швидкість

0.1 м/с

Частота оновлення

1 Гц

Час оновлення

0.1 с

Гарячий старт

2 с (Автономний)

Теплий старт

32 с (Автономний)

Холодний старт

35 с (Автономний)

Макс. висота

18,000 м

Макс. швидкість

515 м/с

Антена

Вбудована керамічна антена;

18.4 мм × 18.4 мм × 2 мм

Протокол зв’язку

NMEA 0183 v3.01

Швидкість передачі

даних

115200 бит/с

Порт

COM1

КОРОТКИЙ ПОСІБНИК — NAVITEL MS600

 |  173

UA

Вступ

Основні завдання, що виконуються програмою: визначення та відображення поточного місцезнаходження на карті,

автоматичне та ручне визначення точок маршруту, побудова маршруту, пошук об’єктів, розрахунок і відображення

шляхової інформації та багато іншого.

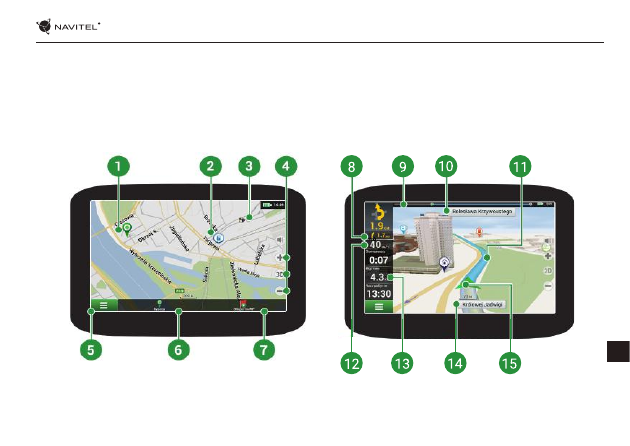

Iнтерфейс програми

174  |

ПОСІБНИК КОРИСТУВАЧА — КОРОТКИЙ ПОСІБНИК

UA

1

Точка на карті

Такий значок з’являється при натисканні на будь-яку область на карті. Внизу

вікна карти з’являються кнопки «Курсор» і «Зберегти WP».

2

POI

Приклад того, як об’єкти інфраструктури (POI) відображаються на карті. Різним

категоріям POI присвоєно різні значки. Також у програмі є безліч унікальних

значків для різних брендів, шопінг центрів, гіпермаркетів, АЗС і т.д.

3

SPEEDCAM

Приклад відображення на карті SPEEDCAM’ів. SPEEDCAM’и являють собою

інформацію на карті про камери контролю швидкості, радари, засідки,

небезпечні перехрестя, лежачі поліцейські та пішохідні переходи.

4

Кнопки на карті

Ці кнопки призначені для контролю виду карти (2D/3D), масштабу і звуку.

5

Головне меню

При натисканні на кнопку відкривається головне меню програми.

6

Курсор

Кнопка «Курсор» з’являється тільки у разі вибору точки на карті. При натисканні

на кнопку відкривається вікно «Мій маршрут», в якому ви можете виконувати з

обраною точкою різні операції.

7

Кнопка

«Зберегти WP»

Ця кнопка з’являється тільки у разі вибору точки на карті. Кнопка «Зберегти»

призначена для збереження вибраного пункту як шляхової точки.

8

Знак подальшого

маневру

Показує два наступні за напрямом маршруту повороти, розвороти, а також

відстань до кожного з них. Натискання по знаку відкриває контекстне меню, в

якому можна зупинити ведення за маршрутом і управляти іншими маршрутними

опціями.

9

Прогрес-

бар руху за

маршрутом

Відображає пройдений шлях маршруту.

КОРОТКИЙ ПОСІБНИК — NAVITEL MS600

 |  175

UA

10

Вулиця після

маневру

Ця інформаційна панель відображає назву вулиці, наступної за подальшим

маневром. Якщо виконані певні умови, то замість відображення вулиці,

інформаційна панель буде відображати смуги руху з допустимими маневрами.

11

Маршрут

Активний маршрут.

12

Швидкість

Швидкість вашого руху.

13

Панель датчиків

За замовчуванням відображає наступні індикатори: загальний приблизний час

у дорозі, загальна довжина маршруту, час прибуття до кінцевої точки маршруту.

Набір індикаторів може бути змінений користувачем.

14

Поточна вулиця

Назва вулиці, по якій в даний момент часу відбувається рух. Інформаційна

панель активна тільки при встановленому з’єднанні з супутниками. Якщо на

карті в даному місці немає ні вулиці, ні дороги, то відображається напрямок

(Північ, Південь, Захід, Схід).

15

GPS-курсор

Вказує місцезнаходження пристрою, коли GPS приймач ввімкнений.

176  |

ПОСІБНИК КОРИСТУВАЧА — КОРОТКИЙ ПОСІБНИК

UA

Маршрут до обраної точки на карті

Програма передбачає прокладання маршруту до точки, яку можна знайти та відмітити на карті, і визначити її як кінцеву

точку маршруту. При цьому початковою точкою маршруту буде поточне місцезнаходження пристрою, яке визначається

системою GPS. Для прокладання маршруту натисніть на відповідну область карти, щоб відмітити на ній точку та виберіть

«Курсор» [1]. Далі натисніть «Поїхали!» [2]. Програма запропонує 3 альтернативних маршрута з приблизною відстанню і

часом до кінцевої точки [3]. Виберіть підходящий варіант і натисніть «Поїхали!».

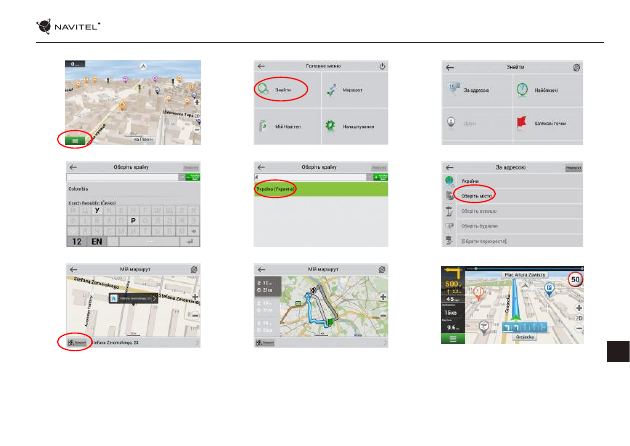

Пошук адреси та побудова маршруту

Для того щоб прокласти маршрут до точки, яку можна знайти за адресою, виберіть «Меню» [4] > «Знайти» [5] > «За адресою».

Далі натисніть «Оберiть країну» [6] і почніть вводити назву країни [7]. Щоб заховати клавіатуру, натисніть на іконку в правій

верхній частині екрана. Виберіть країну [8]. Поля «Оберiть місто», «Оберiть вулицю» і «Оберiть будівлю» стають активними

після заповнення попереднього поля [9]. Після внесення відповідної інформації, об’єкт буде показаний на карті. Натисніть

«Поїхали!» [10]. Програма запропонує 3 альтернативних маршрута до вказаної адреси [11]. Виберіть маршрут і натисніть

«Поїхали!» [12].

Рис. 1

Рис. 2

Рис. 3

КОРОТКИЙ ПОСІБНИК — NAVITEL MS600

 |  177

UA

Рис. 4

Рис. 5

Рис. 6

Рис. 10

Рис. 11

Рис. 12

Рис. 7

Рис. 8

Рис. 9

178  |

ПОСІБНИК КОРИСТУВАЧА — КОРОТКИЙ ПОСІБНИК

UA

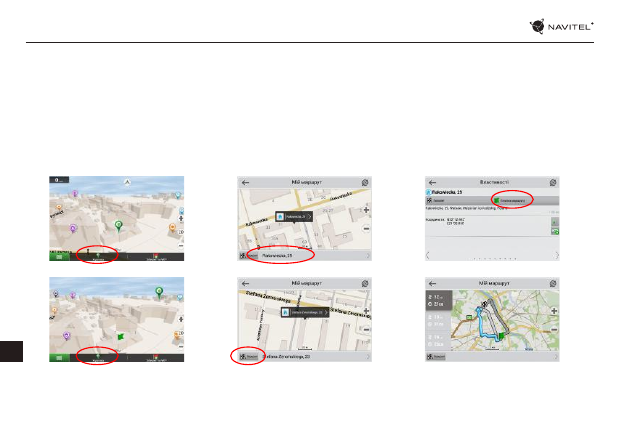

Ручний вибір всіх точок маршруту

Для прокладання маршруту, початкова та кінцева точка якого визначаються вручну, відмітьте на карті точку, звідки ви

хочете почати рух і натисніть «Курсор» [1] для переходу до екрану «Мій маршрут». Далі натисніть на інформаційну панель

внизу екрану [2]. На екрані «Властивості» виберіть «Початок маршруту» [3]. GPS-приймач повинен бути вимкнений. Точка

буде відмічена на карті як початкова точка маршруту. Далі виберіть на карті кінцеву точку маршруту. Для цього натисніть

на відповідну область карти, натисніть на кнопку «Курсор» [4] і потім «Поїхали!» в екрані «Мій маршрут» [5]. Програма

запропонує 3 альтернативних маршрута. Виберіть маршрут і натисніть «Поїхали!» [6].

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

ЦЕНТР ОНОВЛЕНЬ — NAVITEL MS600

 |  179

UA

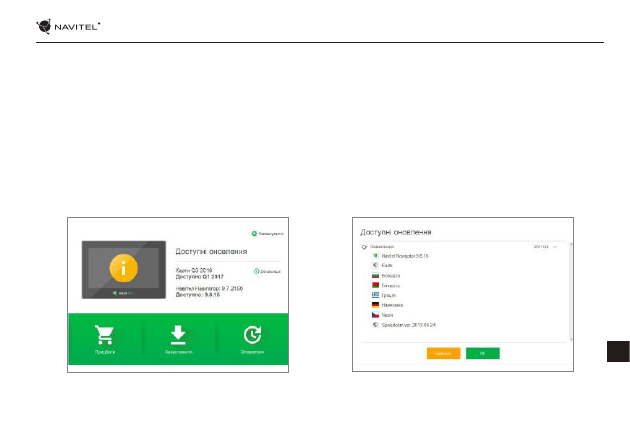

Рис. 1

Рис. 2

Центр оновлень Навітел Навігатор

Для оновлення карт і додатків, а також для покупки нових карт, ви можете використовувати програму, розроблену нами

спеціально для цих цілей. Завантажити програму ви можете на нашому сайті у розділі “Завантажити”. Нижче вказана

інструкція, яка допоможе вам розібратися в функціональності програми.

1.  Встановіть Navitel Navigator Update Center на ПК, виконавши всі пункти майстра установки Windows.
2.  Підключіть навігатор до комп’ютера в режимі знімного диска (USB Flash Drive / MassStorage).
3.  Запустіть Navitel Navigator Update Center [1].
У випадку якщо Ви правильно підключили навігатор, програма визначить його наявність.
4.  У разі, якщо оновлення будуть знайдені, Navitel Navigator Update Center запропонує Вам оновити пристрій до актуальної

версії ПЗ, а також оновити карти, якщо є більш нові [2].

180  |

ПОСІБНИК КОРИСТУВАЧА — ЦЕНТР ОНОВЛЕНЬ

UA

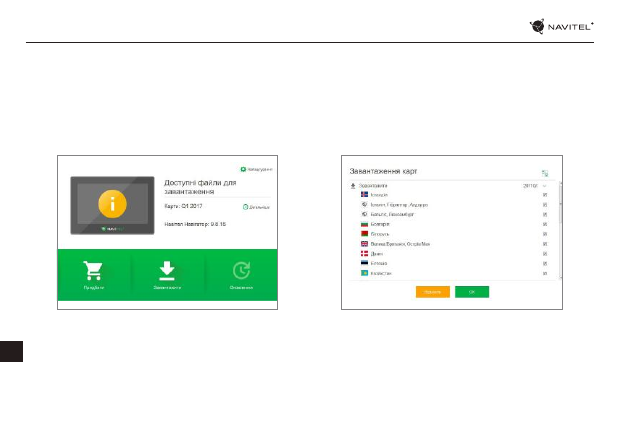

Зауважте, що старі карти в процесі оновлення або перевстановлення будуть видалені. Для продовження натисніть

«Оновлення», потім «ОК».
5. Navitel Navigator Update Center завантажить і встановить оновлення на пристрій.
6. Якщо після оновлення Ви вирішите завантажити або придбати додаткові карти, виберіть пункт «Завантажити» або

«Купити» відповідно [3].

7. Щоб завантажити придбані карти, у списку відзначте галочками потрібні Вам та натисніть «ОК» [4].

Рис. 3

Рис. 4

ЦЕНТР ОНОВЛЕНЬ — NAVITEL MS600

 |  181

UA

8.  Щоб купити карти, натисніть на рядок, що відповідає потрібній Вам карті, виберіть термін передплати і натисніть «Купити»

[5, 6].

9.  Запустіть Навітел Навігатор на пристрої.

Рис. 5

Рис. 6
