Автомобильный GPS навигатор NAVITEL MS600. Инструкция по эксплуатации - часть 3





A KÉSZÜLÉK HASZNÁLATA — NAVITEL MS600

 |  65

HU

Biztonsági tudnivalók

1.  Kérjük, a szükséges beállításokat még indulás előtt hajtsa

végre. A készülék kezelése és konfigurációja vezetés közben

fokozottan veszélyes. Amennyiben a navigációs beállítások

vagy a készülék paramétereinek módosítása szükséges,

állítsa le a gépkocsit egy biztonságos helyen, a közlekedési

rendszabályoknak megfelelően.

2.  Elindulás előtt ismerkedjen meg a tervezett útvonallal.

Amennyiben egy adott hangjelzés elkerüli a figyelmét, és ezért

szükséges a kijelző megtekintése, előbb győződjön meg róla,

hogy a közlekedési helyzet ezt biztonságosan lehetővé teszi.

3.  Előfordulhat, hogy a navigációs adatok és a hangjelzések

eltérnek az úton tapasztalt valós helyzettől vagy a forgalmi

rendtől. Minden esetben fokozottan ügyeljen az adott forgalmi

helyzetre, a közlekedési jelzésekre és a gyalogosokra.

4.  Ne használja a navigációs készüléket a sebesség vagy megtett

távolság pontos megállapítására.

5.  A készülék elhelyezése a járműben befolyásolhatja

a műholdjelek vételének minőségét. A műholdjelek

gyengébbek lehetnek alagútban, magas épületek mellett vagy

sűrűn beépített területen. Bizonyos időjárási körülmények, pl.

a sűrű köd negatívan hathat a vétel minőségére.

6.  A GPS-műholdjelek vétele során előfordulhat, hogy

elektromágneses energiaforrás közelében a vétel minősége

romlik.

7.  Amennyiben a készüléket hosszabb időn át nem használta,

a készülék csak egy bizonyos idő eltelte után állapítja meg

helyzetét, még akkor is, ha a GPS-vevő jó vételt jelez.

8.  Gondosan válassza ki a készülék telepítési helyét. Ne telepítése

a készüléket olyan helyre, ahol a készülék a légzsákok

működését vagy az úttestre való kilátást akadályozza.

9.  A tartóelem szélvédőre rögzítése során ügyeljen a szélvédő

felületének tisztaságára. Ügyeljen arra, hogy ez a terület

portól és egyéb szennyeződéstől mentes legyen, valamint

a tapadókorong alatt ne maradjon légbuborék, mivel ezek a

jelenségek csökkenthetik a rögzítés tartósságát. A készüléknek

és a járműben található egyéb tárgyaknak a tartó leválásából

adódó károsodásáért kizárólag a felhasználó felelős, ezekre

nem vonatkozik a jótállási jegy.

10. Védje a készüléket a hosszú ideig tartó napsugárzástól és a

magas hőmérséklet hatásaitól. Az akkumulátor túlmelegedése

robbanáshoz vezethet.

11. Ne tegye ki a készüléket nedvesség hatásának, ill. gyors

hőmérséklet-változásoknak, mivel ez a készülékben vízpára

lecsapódásához és a készülék károsodásához vezethet.

Amennyiben a készüléket nedvességnek érte, ne kapcsolja be

mindaddig, amíg az teljesen ki nem száradt.

12. A nem szakember által végzett beavatkozás, módosítás

és a készülék felnyitása tilos, mivel a készülék helytelen

működéséhez, és szélsőséges esetben a készülék

károsodásához vezethet. A készüléket kizárólag szakember

módosíthatja.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

66  |

FELHASZNÁLÓI ÚTMUTATÓ – A KÉSZÜLÉK HASZNÁLATA

HU

13. A készülék a működéséhez szükséges energiát a beépített

Li-Pol akkumulátorból kapja, ez helytelen alkalmazás esetén

felrobbanhat vagy veszélyes anyagokat bocsáthat ki magából.

Ne tegye ki a készüléket fizikai erőhatásnak, ne helyezze

tűzveszélyes folyadékok vagy gázok közelébe.

14. Töltés során a biztosítsa a tápegység szellőzését, mivel a

folyamat során nagy mennyiségű hő szabadul fel. Ne takarja le

a tápegységet papírral vagy egyéb olyan tárgyakkal, amelyek

akadályozzák a szabad légáramlást.

15. A kijelző és a készülék egyéb elemeinek tisztítása során

ne fejtsen ki túl nagy erőt. Ne tisztítsa a készüléket

papírzsebkendővel vagy kemény eszközökkel, amelyek

megkarcolhatják a felületét. Használjon puha rongyot.

16. A készülék megengedett üzemi, környezeti hőmérséklete:

0 ... +35 °С. Tárolási hőmérséklet: +5 és +45 között. Relatív

páratartalom: 5-90% páralecsapódás nélkül (25 °C).

A készülék használata a

járműben

A szélvédőre erősíthető tartó és a tápegység a csomag részét

képezi.

Szélvédőre erősíthető tartó

FIGYELEM! A tartó rögzítési helyének kiválasztása során járjon

el körültekintően. A tartót ne rögzítse a szélvédőn olyan

helyre, ahol a készülék zavarja a gépjárművezető kilátását.

Amennyiben a gépjármű szélvédője beépített fűtőszálakat vagy

UV-fényvédelmet tartalmaz, a műholdjelek vétele a szokásosnál

rosszabb lehet.

A szélvédőre erősíthető tartó telepítése

Először távolítsa el a tapadókorong védőfóliáját. Ezután

válassza ki a tartó rögzítésére alkalmas helyet. Ügyeljen arra,

hogy ez a terület portól, szennyeződéstől és nedvességtől

mentes legyen, majd rögzítse a tapadókorongot a szélvédőre.

Normál körülmények között a tapadókoronggal ellátott tartó

megfelelően rögzíti a készüléket. Amennyiben a tartót éjszaka

is a szélvédőre rögzítve marad, a rögzítőerő a hőmérséklet-

csökkenés következtében lecsapódó nedvesség hatására

csökkenhet. Ezért – az eszközök és a tartó károsodását

megelőzendő – a készülék és a tartó eltávolítása ajánlott a

szélvédőről.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

A KÉSZÜLÉK HASZNÁLATA — NAVITEL MS600

 |  67

HU

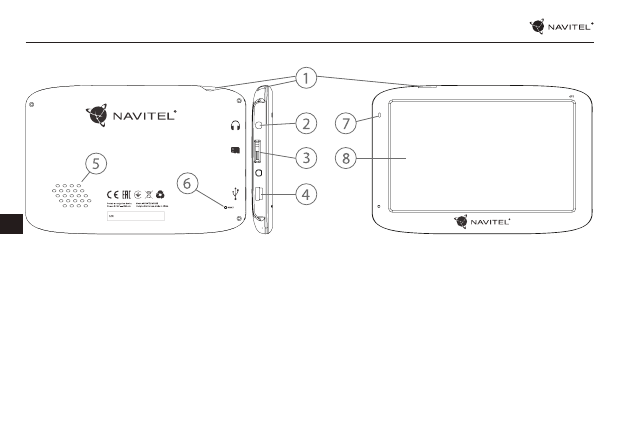

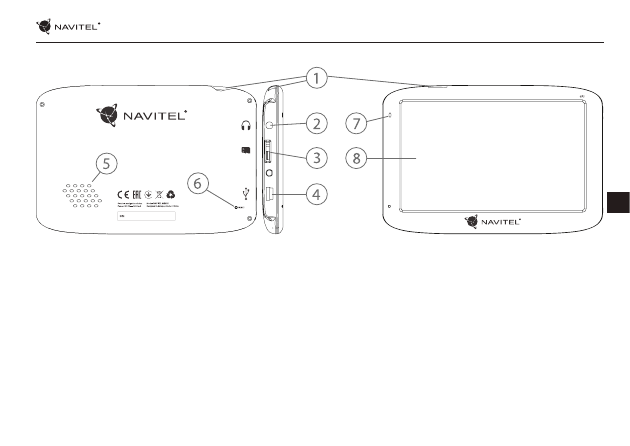

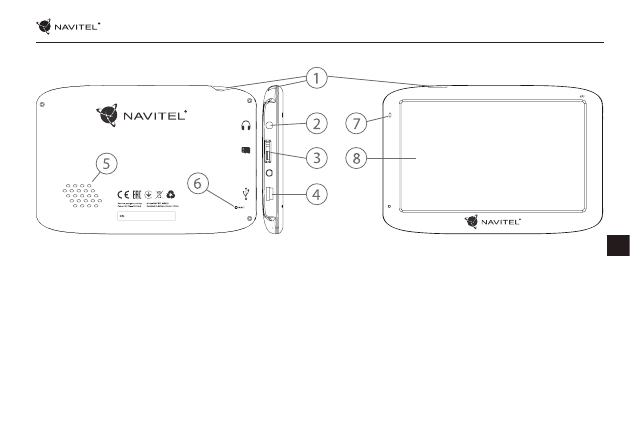

A készülék elemei

1.  Be-/kikapcsológomb
2.  3,5 mm jack audió csatlakozó
3.  microSD kártyaaljzat
4.  Mini-USB csatlakozó

5.  Hangszóró
6.  Újraindító gomb
7.  Akkumulátortöltöttség-mutató
8.  Kijelző

-------------------------------------------------------------------------------------------------------------------------------------------------------------

68  |

FELHASZNÁLÓI ÚTMUTATÓ – A KÉSZÜLÉK HASZNÁLATA

HU

Hibaelhárítás

A készülék nem működik

•

Ellenőrizze a készülék töltöttségét. Amennyiben a készülék

nincs feltöltve, csatlakoztassa a tápegységet és várjon legalább

5 percet;

•

Nyomja le, majd tartsa lenyomva a bekapcsológombot

legalább 8 mp-ig;

•

A készülék feltöltött állapota ellenére csatlakoztassa a

tápegységet, majd próbálkozzon a készülék újraindításával;

•

Amennyiben a készülék feltöltés után sem működik, lépjen

kapcsolatba ügyfélszolgálatunkkal vagy bármely hivatalos

szakszervizzel.

A készülék bekapcsolás után automatikusan kikapcsol

•

Lehet, hogy a készülék töltöttségi szintje kritikusan alacsony.

Ez esetben a rendszer automatikusan leáll az akkumulátor

teljes lemerülésének megakadályozása érdekében, ami

adatvesztéssel járna. Mielőtt megpróbálja a készüléket

ismételten bekapcsolni, töltse legalább 5 percig – az ezt

követő működés során is tartsa a készüléket a töltőn.

Gyors lemerülés

•

A készülék akkumulátora sokkal gyorsabban merül hideg

környezetben.

Az akkumulátor nem töltődik

•

Ellenőrizze, hogy az adapter csatlakozik-e a csatlakozóaljzathoz;

•

Ellenőrizze, hogy a készülékhez tartozó tápegységet

alkalmazza, nem pedig egy másik készülék tápegységét;

•

Nagyon magas környezeti hőmérséklet esetén előfordulhat,

hogy a készülék töltése nem lehetséges.

Nincs hang

•

Ellenőrizze, hogy a program beállításaiban a hangjelzéseket

nincsenek-e kikapcsolva;

•

Ellenőrizze, hogy a hangerő beállítása nem túl alacsony-e.

A készülék nem ismeri fel a microSD memóriakártyát

•

Ellenőrizze, hogy a memóriakártyát teljes mértékben

behelyezte a kártyaaljzatba és a kártya rögzült is benne;

•

Ellenőrizze, hogy a kártyát nem fordítva helyezte-e be;

•

Ellenőrizze a kártya sértetlenségét. Próbálja ki egy másik

készülékben;

•

Vegye ki, majd helyezze vissza a kártyát. Indítsa újra a

készüléket;

•

Olvassa el a kártyához adott használati útmutatót.

A fájlok másolása nem lehetséges.

•

Ellenőrizze, hogy a számítógépe és a készülék közötti kapcsolat

fennáll.

•

Előfordulhat, hogy a készülék által használt memória

túlcsordul, ami a szükségtelen fájlok törléséhez vezet.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

A KÉSZÜLÉK HASZNÁLATA — NAVITEL MS600

 |  69

HU

A készülék karbantartása

A készülék megfelelő karbantartása biztosítja annak

hosszú távú és megbízható működését

•

Ne tartsa a készüléket magas nedvességtartalmú és

hőmérsékletű légkörben;

•

Ne tegye ki a készüléket erős napsugárzásnak vagy UV-

fénynek;

•

Ne helyezzen, ill. ne ejtsen a készülékre semmit;

•

Ne tegye ki a készüléket fizikai erőhatásoknak, pl. ütésnek,

leesésnek;

•

Ne tegye ki a készüléket nedvesség hatásának, ill. gyors

hőmérséklet-változásoknak, mivel ez a készülékben vízpára

lecsapódásához és a készülék károsodásához vezethet.

Amennyiben a készüléket nedvességnek érte, ne kapcsolja be

mindaddig, amíg az teljesen ki nem száradt;

•

A készülék kijelzője fokozottan érzékeny a karcolásokra.

Kerülje a készülék éles tárggyal való érintkezését. Alkalmazzon

védőfóliát, hogy megelőzze a készülék karcolódását;

•

Soha nem tisztítsa a kijelzőt a készülék bekapcsolt állapotában.

A tisztítás során kizárólag puha rongyot használjon;

•

A kijelző tisztítása során ne használjon papírzsebkendőt vagy

-törlőt;

•

Ne próbálja meg a készüléket szétszedni, megjavítani vagy

módosítani, mivel ez sérülést, valamint a készülék helytelen

Biztonságos vezetés

•

A készülék működésének biztonságos használata érdekében

kérjük, tartsa be a közlekedési rendszabályokat. Ezen felül

pedig kérjük, vezessen megfontoltan, mivel a vezetés mindig

kockázattal jár;

•

A megfontolt eljárás keretében kérjük, ne veszélyeztesse

harmadik személyek életét vagy testi épségét, azok tulajdonát

vagy állatait és ne szennyezze a környezetet;

•

Ne parkolja le gépjárművét parkolófék használata nélkül. Tartsa

a parkolóféket működőképes állapotban, hogy az meggátolja

a parkoló jármű bármilyen mozgását;

•

Gépjárművét minden esetben nyitott, ill. jól szellőző helyen

parkolja le;

•

Tartsa a gépkocsiban a hangforrások zajszintjét aránylag

alacsonyan, hogy hallja gépjárművön kívüli események zaját;

•

Ne végezzen a készüléken olyan műveleteket, amelyek

elvonhatják a figyelmét a vezetéstől.

működését okozhatja. Ezen felül a garancia megszűnését is

eredményezi.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

70  |

FELHASZNÁLÓI ÚTMUTATÓ – A KÉSZÜLÉK HASZNÁLATA

HU

Műszaki specifikáció

Megjegyzés:

 A gyártó előzetes tájékoztatás nélkül

módosíthatja a készülék jellemzőit és külalakját.

Rendszerparaméterek

Processzor

MStar MSB2521 800 MHz, Cortex-A7

Memória

128 MB, DDR3

Külső memóriakártya

microSDHC, max. 32 GB

Belső memória

8 GB

Operációs rendszer

WINCE 6.0

Szoftverváltozat

ARMV4I

Alapvető paraméterek

Kijelző

5”  TFT, 800×480

Hangszóró

8 Ohm / 1,5 W

Akkumulátor típus

1200 mAh, újratölthető

GPS paraméterek

GPS

MSR2112 32PIN-QFN

Frekvencia

1,575 GHz

Csatornaszám

66 csatorna (keresés) /

22 csatorna (követés)

C/A Kód

1,023 MHz

Érzékenység

-165 dBm

Helyzetmeghatározás

pontossága

10 m, 2D RMS; 5 m 2D RMS,

WAAS engedélyezve

Mérték

0,1 m/s

Frissítési frekvencia

1 Hz

Frissítési idő

0,1 s

Forró indítás

2 s (autonóm)

Meleg indítás

32 s (autonóm)

Hideg indítás

35 s (autonóm)

Max magasság

18 000 m

Maximális sebesség

515 m/s

Antenna

Belső kerámiantenna

18,4 mm × 18,4 mm × 2 mm

NMEA

NMEA 0183 szabvány, verzió: 3.01

Átviteli sebesség

115 200 bps

Port

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ — NAVITEL MS600

  |  71

HU

Bevezető

A Navitel Navigator olyan offline többfunkciós navigációs szoftver, amelynek célja a hatékony útvonalkeresés és -tervezés. A

program kulcsfontosságú feladatai a helyzetmeghatározás, a helyzet megjelenítése a térképen, az útpontok automatikus és kézi

meghatározása, objektumkeresés, a megtett útvonallal kapcsolatos információk megjelenítése és számos egyéb funkció.

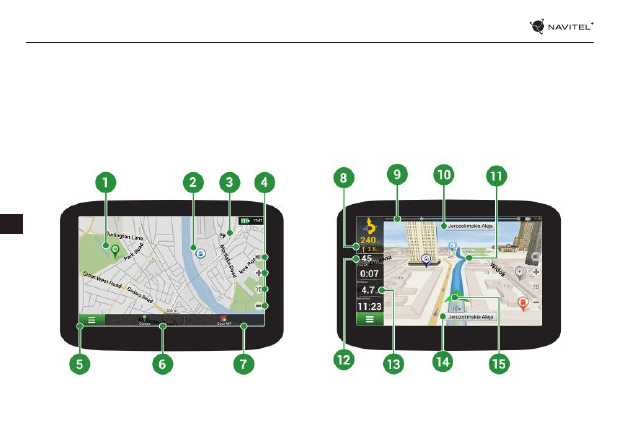

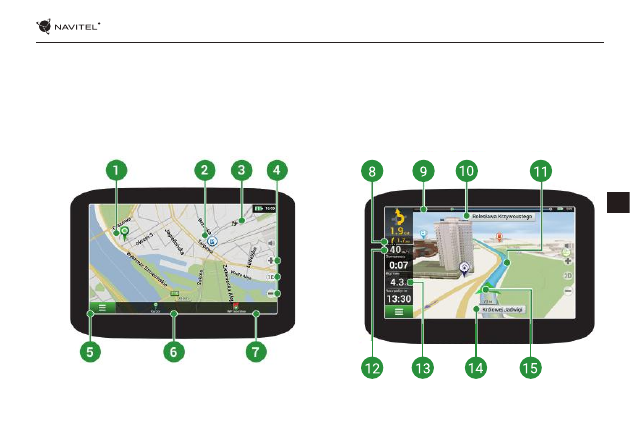

A program felhasználói kezelőfelülete

-------------------------------------------------------------------------------------------------------------------------------------------------------------

72  |

FELHASZNÁLÓI ÚTMUTATÓ — GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ

HU

1

Térképpont

A térkép rövid megérintésével az adott ponttal további műveleteket végezhet,

ilyenek a “Kurzor” és az “WP mentése”.

2

POI

Az ábrán látható a hasznos helyek / érdekes pontok (POI) megjelenítésének

módja a programban. A különböző POI kategóriákat különböző ikonok jelzik.

Rengeteg különféle ikon jelenik meg a rendszerben, pl. plázák, márkakereskedések,

töltőállomások, stb.

3

TRAFFIPAX

Az ábrán a traffipax funkció megjelenítésének módja látható. A traffipaxok olyan

speciális jelek a térképen, amelyek sebességmérő kamerák, radarok, veszélyes

kereszteződések, fekvőrendőrök és egyéb potenciális útakadályok helyzetéről

tájékoztatnak.

4

Térképgombok

Ezekkel a gombokkal szabályozható a térkép típusa (2D / 3D), a térkép léptéke és

nagysága.

5

Főmenü

A gomb megérintésével megjelenik a program főmenüje.

6

Kurzor

Ez a gomb kizárólag egy adott térképpont megjelölése után válik láthatóvá. A

gomb megérintésével megjelenik az “Az én útvonalam” képernyő, ahol különféle

műveleteket végezhet el a pont kapcsán.

7

WP mentése

Ez a gomb kizárólag egy adott térképpont megjelölése után válik láthatóvá. A gomb

megérintésével a kiválasztott térképpontból útpont lesz.

8

Következő

manőver

A következő két manőverig fennmaradó távolság megjelenítése. Az ikon

megérintésével megjelenik egy dialógusablak, amely számos beállítási lehetőséget

tartalmaz.

9

Folyamatjelző sáv Ez a sáv mutatja az útvonal megtett és fennmaradó részét.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ — NAVITEL MS600

  |  73

HU

10

A manővert

követő utcanév

A manővert követő utca neve. Bizonyos feltételek teljesülése esetén a manővert

követő utcanév helyén a rendszer következő útszakasz forgalmi sávjait jeleníti meg.

11

Útvonal

Az aktív útvonal.

12

Sebesség

A pillanatnyi sebesség.

13

Információs panel Alapértelmezetten a fennmaradó idő, a fennmaradó távolság és a becsült érkezési

idő megjelenítésére szolgáló képernyő. A program beállításaiban módosítani lehet a

megjelenítés paramétereit.

14

Aktuális utcanév

A pillanatnyi helyzet utcaneve (kizárólag műholdkapcsolat fennállása esetén aktív).

Amennyiben a térkép nem tartalmazza az aktuális utcanevet, itt a mozgás iránya

jelenik meg (észak, dél, nyugat, kelet).

15

GPS kurzor

Mutatja a készülék pillanatnyi helyzetét a GPS vevő bekapcsolt állapotában.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

74  |

FELHASZNÁLÓI ÚTMUTATÓ — GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ

HU

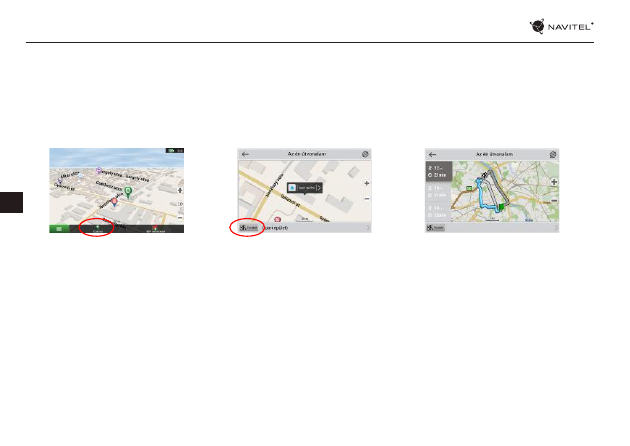

Útvonaltervezés a térképen megadott pontig

A készülék segítségével Ön megtervezheti az útvonalat a térképen megválasztott pontig. A készülék pillanatnyi helyzete lesz

az útvonal kiindulópontja. A térkép rövid megérintésével jelölje ki a célpontot, majd érintse meg a “Kurzor” [1] és a “Tovább!” [2]

gombokat. A program által felkínált három alternatív útvonal közül válassza ki az Ön számára megfelelőt. A szoftver a lehetséges

útvonalak mellett megjeleníti az azok megtételéhez szükséges becsült idő és távolság értékeit [3]. Nyomja meg a «Tovább!»

gombot az útvonal beállításához.

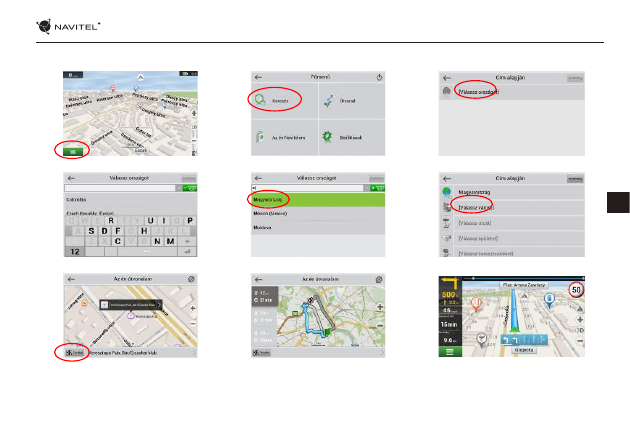

Útvonaltervezés a megadott címre

Amennyiben egy konkrét címig vezető útvonalat szeretne megtervezni, nyomja meg a “Menü” [4] > “Keresés” [5] > “Cím alapján”

gombokat, majd nyomja meg a “Válassz országot” [6] gombot. Adja meg az országnevet [7]. A képernyő jobb felső részének

megérintésével a billentyűzet eltűnik. Válassza ki az országot [8]. A “Válassz várost”, “Válassz utcát” és “Válassz épületet” lehetőségek

kizárólag az előző címmező kitöltésével jelennek meg [9].  Az összes információ megadása után a kiválasztott létesítmény

megjelenik a képernyőn [10]. Érintse meg a “Tovább!” gombot. A program három alternatív útvonalat kínál fel a célállomásig [11].

Ezután elindulhat a kiválasztott útvonalon [12].

1. sz. ábra

2. sz. ábra

3. sz. ábra

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ — NAVITEL MS600

  |  75

HU

4. sz. ábra

5. sz. ábra

6. sz. ábra

10. sz. ábra

11. sz. ábra

12. sz. ábra

7. sz. ábra

8. sz. ábra

9. sz. ábra

-------------------------------------------------------------------------------------------------------------------------------------------------------------

76  |

FELHASZNÁLÓI ÚTMUTATÓ — GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ

HU

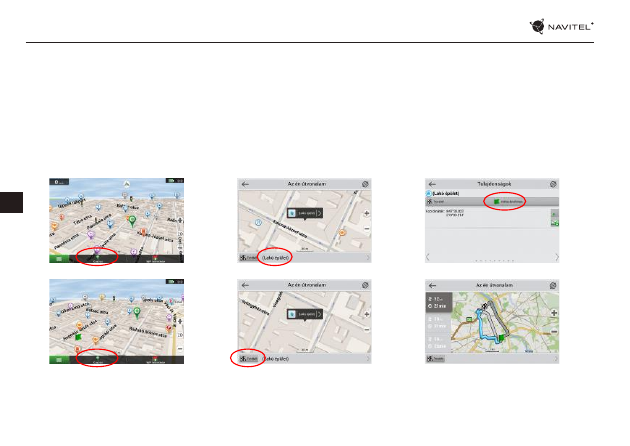

Az útpontok kézi megadása

Amennyiben a megtervezendő útvonal mindkét végpontját kézzel szeretné megadni,  a végpontok közötti útvonal megtervezése

érdekében jelölje ki az útvonal kezdőpontját a térképen, és érintse meg a “Kurzor” [1] gombot az „Az én útvonalam” képernyő

megjelenítése érdekében. Érintse meg az információs panelt a képernyő alján [2]. Érintse meg a “Indítás beállítása” gombot a

“Tulajdonságok” képernyőn [3]. Ezután a program felkéri a GPS-vevő kikapcsolására. A térképen megjelölt pont lesz a kiindulópont.

Válasszon egy célpontot a térképen: érintse meg a képernyőt a pont megjelölése érdekében, ezután a “Kurzor” gombot, majd az

“Az én útvonalam” képernyőn nyomja meg a “Tovább!” [5] gombot. A program három alternatív útvonalat kínál fel a célállomásig.

Érintse meg ismét a «Tovább!» gombot az útvonal beállításához [6].

1. sz. ábra

2. sz. ábra

3. sz. ábra

4. sz. ábra

5. sz. ábra

6. sz. ábra

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VARTOTOJO VADOVAS — NAVITEL MS600

 |  77

LT

Pakuotės turinys

NAVITEL MS600 asmeninis navigacijos įrenginys
Automobilinis laikiklis (priekinio stiklo)
Įvesties rašiklis
Automobilis įkroviklis 12/24 V
Mini-USB — USB kabelis
Apsauginis dėklas
Šis vartotojo vadovas
Garantinė kortelė

-------------------------------------------------------------------------------------------------------------------------------------------------------------

78  |

VARTOTOJO VADOVAS – ĮRENGINIO NAUDOJIMAS

LT

Saugos informacija

1.  Nureguliuokite visus būtinus nustatymus prieš pradėdami

vairuoti. Ypač pavojinga reguliuoti įrenginį ir konfigūruoti

jo nustatymus vairuojant. Jeigu būtina keisti navigacijos

nustatymus ar įrenginio parametrus, turėtumėte sustoti

saugioje vietoje pagal vairavimo taisykles.

2.  Susipažinkite su planuojamu maršrutu prieš pajudėdami. Jeigu

praleisite nurodymą balsu ir jums reikės pasižiūrėti į įrenginio

ekraną, kad pasitikslintumėte maršrutą, įsitikinkite, kad kelio

sąlygos tam yra pakankamai saugios.

3.  Tikėtina, kad navigaciniai duomenys ir nurodymai balsu

neatitiks realių kelio sąlygų ar vairavimo taisyklių. Visuomet

turėtumėte kreipti ypatingą dėmesį į kelio sąlygas, kelio

ženklus ir pėsčiuosius.

4.  Nenaudokite navigatoriaus kaip prietaiso tiksliam greičio ar

nuvažiuoto atstumo matavimui.

5.  Satelitinio signalo kokybė gali skirtis priklausomai nuo

įrenginio padėties transporto priemonėje. Signalo kokybė

gali pablogėti važiuojant tuneliu, šalia daugiaaukščių pastatų

arba tankiai apstatytoje teritorijoje. Tam tikros oro sąlygos,

pavyzdžiui, rūkas, gali neigiamai paveikti signalo kokybę.

6.  Tikėtina, kad gali nepavykti pagauti GPS signalų netoli

elektromagnetinių šaltinių vietos ar pastato viduje.

7.  Jeigu įrenginio nenaudojote ilgą laiką, jūsų padėties radimas

užims gana daug laiko, net jeigu GPS imtuvas pagauna gerą

signalą.

8.  Atkreipkite ypatingą dėmesį į vietą, kurioje ketinate montuoti

įrenginį. Nemontuokite įrenginio vietose, kuriose įrenginys gali

trukdyti oro pagalvėms ar užstoti kelio vaizdą.

9.  Tvirtindami laikiklį prie savo automobilio priekinio stiklo,

įsitikinkite, kad paviršius yra švarus. Montavimo vietoje

neturėtų būti dulkių, purvo ar kitų nešvarumų, po vakuumine

taurele neturėtų būti oro burbuliukų, nes jie gali paveikti

pritvirtinimo patvarumą. Bet kokie įrenginio ar kitų transporto

priemonėje esančių objektų pažeidimai, atsiradę dėl laikiklio

atsiskyrimo, yra tik vartotojo atsakomybė ir jų neapima

garantinis sertifikatas.

10. Saugokite įrenginį nuo ilgalaikio buvimo saulės spinduliuose

ir aukštoje temperatūroje. Baterijos perkaitimas gali sukelti

sprogimą.

11. Saugokite įrenginį nuo drėgmės ir staigių temperatūros

pokyčių, dėl kurių gali kauptis vanduo įrenginio viduje ir

pažeisti įrenginį. Jeigu įrenginys gavo drėgmės, neįjunkite

įrenginio, kol jis visiškai neišdžiuvo.

12. Draudžiama savarankiškai modifikuoti ar atidaryti įrenginį, nes

įrenginys gali netinkamai veikti, o kraštutiniais atvejais, gali

būti pažeidžiamas. Bet kokius įrenginio pakeitimus gali atlikti

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VARTOTOJO VADOVAS — NAVITEL MS600

 |  79

LT

tik kvalifikuotas personalas.

13. Įrenginys veikia įmontuotos Li-Pol baterijos pagalba. Ši baterija

gali sprogti arba paskleisti toksines medžiagas, jeigu bus

naudojama netinkamu būdu. Saugokite įrenginį nuo smūgių,

nenaudokite įrenginio šalia sprogių skysčių ar dujų.

14. Užtikrinkite normalias maitinimo adapterio ventiliavimo

sąlygas įkrovimo metu, kadangi proceso metu išleidžiamas

didelis šilumos kiekis. Neuždenkite adapterio popieriumi ar

kitais objektais, kurie gali apsunkinti ventiliavimą.

15. Nenaudokite per didelės jėgos valydami ekraną ar kitas

įrenginio dalis. Valymui nenaudokite popierinių servetėlių ar

kitų kietų medžiagų, kurios gali subraižyti įrenginį. Naudokite

tik minkštą šluostę.

16. Leidžiama darbinė temperatūra: nuo 0 iki +35 °С. Laikymo

temperatūra: nuo +5 iki +45 °С. Santykinė drėgmė: nuo 5 % iki

90 % be kondensato (25 °С).

Įrenginio naudojimas trans-

porto priemonėje

Laikiklis, tvirtinamas prie priekinio stiklo, ir baterijos įkroviklis,

pristatomi kaip produkto dalis.

Laikiklis

DĖMESIO! Atidžiai parinkite laikiklio tvirtinimo vietą.

Netvirtinkite laikiklio ant priekinio stiklo vietoje, kurioje

įrenginys galėtų riboti vairuotojo kelio vaizdą. Jeigu automobilio

priekinis stiklas turi įmontuotą šildymo sistemą arba apsaugą

nuo UV spindulių, signalo kokybė gali būti mažesnė lyginant su

normaliu signalu.

Laikiklio tvirtinimas

Pirmiausia nuo vakuuminės taurelės nuimkite apsauginę

plėvelę. Tuomet, parinkite tinkamą vietą laikikliui. Įsitikinkite,

kad ant tvirtinimo ploto nebūtų dulkių, puvo ir drėgmės,

tuomet pritvirtinkite vakuuminę taurelę ant priekinio stiklo.

Esant vidutinėms veikimo sąlygoms, vakuuminė laikiklio taurelė

įrenginį puikiai užfiksuoja. Tačiau, jeigu paliksite per naktį,

laikymo stiprumas gali susilpnėti dėl drėgmės, susidariusios dėl

mažėjančios temperatūros. Todėl, siekiant išvengti įrenginio ir

laikiklio pažeidimo, rekomenduojama nuimti įrenginį ir laikiklį

nuo priekinio stiklo.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

80  |

VARTOTOJO VADOVAS – ĮRENGINIO NAUDOJIMAS

LT

Įrenginio schema

1.  Įjungti/Išjungti (On/Off) mygtukas.
2.  3.5 mm Mini Jack ausinių jungtis.
3.  MicroSD lizdas.
4.  Mini-USB portas.

5.  Garsiakalbis.
6.  Perkrovimo mygtukas.
7.  Baterijos krovimo indikatorius.
8.  Ekranas.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VARTOTOJO VADOVAS — NAVITEL MS600

 |  81

LT

Klaidos ir trikdžių diagnostika

Įrenginys neveikia

•

Patikrinkite, ar įrenginys yra įkrautas. Jeigu įrenginys nėra

įkrautas, prijunkite jį prie maitinimo šaltinio ir palaukite bent

5 minutes;

•

Nuspauskite įjungimo mygtuką ir jį palaikykite nuspaudę bent

8 sekundes;

•

Net jeigu įrenginys yra įkrautas, prijunkite jį prie maitinimo

šaltinio ir vėl pabandykite įjungti įrenginį;

•

Jeigu įrenginys neveikia net po įkrovimo, susisiekite su mūsų

klientų aptarnavimo komanda ar bet kuriuo autorizuotu

aptarnavimo centru.

Įrenginys išsijungia iš karto po įjungimo

•

Tikėtina, kad įrenginio baterijos įkrovimo lygis yra kritiškai

mažas. Tokiais atvejais, sistema išsijungia automatiškai, siekiant

išvengti visiško baterijos išsikrovimo, dėl kurio gali būti prarasti

duomenys. Kraukite įrenginį bent 5 minutes prieš bandymą jį

vėl įjungti, laikykite adapterį prijungtą vėlesnio įrenginio darbo

metu.

Baterija greitai išsikrauna

•

Šaltoje aplinkoje baterija išsikrauna greičiau.

Baterija neįsikrauna

•

Patikrinkite, ar adapteris yra prijungtas prie elektros lizdo;

•

Įsitikinkite, kad naudojate numatytąjį maitinimo adapterį, o ne

kito įrenginio adapterį;

•

Tikėtina, kad baterija neįsikrauna karštame klimate.

Neveikia garsas

•

Įsitikinkite, kad programos nustatymuose būtų įjungtas garsas;

•

Įsitikinkite, kad garso stiprumas nebūtų per mažas.

Įrenginys neatpažįsta microSD kortelės

•

Įsitikinkite, kad kortelė yra pilnai įdėta į teisingą lizdą ir

užsifiksuoja;

•

Patikrinkite, ar kortelė nėra įdėta atvirkščiai;

•

Patikrinkite, ar kortelė nėra pažeista. Pabandykite ją panaudoti

kitame įrenginyje;

•

Kortelę išimkite ir vėl įdėkite. Perkraukite įrenginį;

•

Peržiūrėkite diegimo vadovą, pridėtą prie kortelės.

Negalima kopijuoti failų

•

Patikrinkite, kad ryšys tarp jūsų PC/nešiojamojo kompiuterio ir

įrenginio būtų tinkamai nustatytas;

•

Įrenginio atmintis gali būti perpildyta, todėl būtina ištrinti

nereikalingus failus;

-------------------------------------------------------------------------------------------------------------------------------------------------------------

82  |

VARTOTOJO VADOVAS – ĮRENGINIO NAUDOJIMAS

LT

Įrenginio priežiūra

Tinkama įrenginio priežiūra užtikrina ilgą ir patikimą

veikimą

•

Nelaikykite įrenginio didelės drėgmės ir karščio sąlygomis;

•

Saugokite įrenginį nuo saulės ir UV spindulių;

•

Nedėkite ir nemeskite objektų ant įrenginio viršaus;

•

Saugokite įrenginį nuo smūgių, pavyzdžiui, netrankykite ir

nenumeskite;

•

Saugokite įrenginį nuo drėgmės ir staigių temperatūros

pokyčių, dėl kurių gali kauptis vanduo įrenginio viduje ir

pažeisti įrenginį. Jeigu įrenginys gavo drėgmės, nejunkite

įrenginio, kol jis visiškai neišdžiuvo;

•

Įrenginio ekranas labai jautrus įbrėžimams. Nelieskite ekrano

aštriais objektais. Galite naudoti apsauginę plėvelę, siekiant

apsaugoti ekraną nuo įbrėžimų;

•

Niekada nevalykite ekrano, kol įrenginys yra įjungtas. Valydami

naudokite tik minkštą šluostę;

•

Ekrano valymui nenaudokite popierinių servetėlių ar

rankšluosčių;

•

Neardykite, netaisykite ir nemodifikuokite įrenginio

savarankiškai. Tokie veiksmai gali būti sveikatos sužalojimo bei

neteisingo įrenginio veikimo priežastimi. Be to, dėl šių veiksmų

bus panaikinta garantija.

Saugus vairavimas

•

Siekdami saugiai naudotis įrenginio funkcijomis, nepamirškite

laikytis eismo taisyklių. Be to, vadovaukitės nuovoka

vairuodami transporto priemonę, nes ji yra padidėjusios rizikos

šaltinis;

•

Pirmiausia, šios taisyklės nustatomos pagal pavojaus trečiųjų

asmenų sveikatai ar gyvybei riziką, jų turto ir naminių gyvūnų

sužalojimo riziką bei pakenkimo aplinkai riziką;

•

Kai sustabdote transporto priemonę, naudokite rankinį

stabdį. Rankini stabdis turi nuolat veikti be priekaištų siekiant

apsisaugoti nuo bet kokio automobilio judėjimo;

•

Visuomet statykite savo transporto priemonę atviroje ir gerai

ventiliuojamoje vietoje;

•

Garso stiprumas automobilio viduje turėtų būti pakankamai

mažas, kad išgirstumėte viską, kas vyksta transporto

priemonės išorėje;

•

Neatlikinėkite jokių veiksmų su įrenginiu, kurie galėtų atitraukti

nuo vairavimo.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VARTOTOJO VADOVAS — NAVITEL MS600

 |  83

LT

Techninė specifikacija

Pastaba.

 Gamintojas gali keisti įrenginio charakteristikas ir

išorinę išvaizdą be išankstinio įspėjimo.

Sistemos specifikacija

CPU

Mstar MSB2521 800 MHz, Cortex-A7

RAM

128 MB, DDR3

Išorinis lizdas

microSDHC up to 32 GB

Vidinė atmintis

16 GB NAND FLASH

Operacinė sistema

WINCE 6.0

Programinės įrangos

versija

ARMV4I

Pagrindiniai parametrai

Ekranas

5”  TFT, 800×480

Garsiakalbis

8 ohm / 1.5 W

GPS parametrai

GPS

MSR2112 32PIN-QFN

Dažnis

1.575 GHz

Kanalų kiekis

66 kanalai (paieškos

pozicionavimas)/22 kanalai

(sekimas)

C/A CODE

1.023 MHz lusto greitis

Jautrumas

-165 dBm

Vietos tikslumas

10 m, 2D RMS; 5 m 2D RMS, WAAS

įjungta

Greitis

0.1 m/s

Atnaujinimo dažnis

1 Hz

Atnaujinimo laikas

0.1 s

Karštasis paleidimas

2 s (autonominis)

Šiltasis paleidimas

32 s (autonominis)

Šaltasis paleidimas

35 s (autonominis)

Maksimalus aukštis

18,000 m

Maksimalus greitis

515 m/s

Antena

Vidinė keraminė antena; 18.4 mm ×

18.4 mm × 2 mm

NMEA

NMEA 0183 standartinis v3.01

Sparta

115200 bps

Portas

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

84  |

VARTOTOJO VADOVAS – GREITO PALEIDIMO VADOVAS

LT

Įvadas

Navitel Navigator – tai daugiafunkcinė navigacijos programa, veikianti be interneto ryšio ir naudojama veiksmingai maršruto

paieškai ir planavimui. Pagrindinės programos užduotys yra esamos pozicijos identifikavimas ir parodymas žemėlapyje,

automatinis ir rankinis maršruto taškų nustatymas, objektų paieška, skaičiavimas, kelionės informacijos rodymas ir daugybė kitų

funkcijų.

Programos sąsaja

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GREITO PALEIDIMO VADOVAS — NAVITEL MS600

  |  85

LT

1

Taškas ant

žemėlapio

Žemėlapio palietimas pažymi tašką kitoms operacijoms su „Žymekliu“ ir „Išsaugoti

KT“.

2

LV

Tai pavyzdys, kaip lankytinos vietos (LV) rodomos programoje. Skirtingos LV

kategorijos turi skirtingas piktogramas. Egzistuoja didelė piktogramų įvairovė

konkrečioms LV, tokios kaip, prekybos centrai, firminės parduotuvės, degalinės ir t.t.

3

GREIČIO KAMERA

Tai pavyzdys, kaip GREIČIO KAMEROS funkcijos piktogramos yra rodomos žemėlapyje.

Greičio kamera – tai specialios žymės žemėlapyje, kurios skirtos įspėti apie greičio

matavimo kameras, radarus, pavojingas sankryžas, greičio ribotuvus ir kitas tikėtinas

kliūtis kelyje.

4

Žemėlapio

mygtukai

Tai mygtukai, skirti žemėlapio vaizdo tipų (2D/3D) valdymui, mastelio nustatymui ir

garso parametrams.

5

Pagrindinis meniu Palietus šį mygtuką atsidaro pagrindinis programos meniu.

6

Žymeklis

Šis mygtukas tampa prieinamas tik tada, kai žemėlapyje pasirenkamas taškas.

Palietus šį mygtuką, atsidarys „Mano maršrutas“ ekranas, kuriame galėsite atlikti

įvairius veiksmus su pasirinktu tašku.

7

Išsaugoti KT

Šis mygtukas tampa prieinamas, kai žemėlapyje pasirenkamas taškas. Palietus

mygtuką pasirinktas taškas bus išsaugomas kelio taško forma.

8

Būsimas

manevras

Parodo atstumą iki dviejų būsimų manevrų. Palietus ženklą atsidaro dialogo langas su

keletu konfigūracijos nustatymų.

9

Progreso juostelė

Ši juostelė parodo praėjusią ir likusią maršruto dalį.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

86  |

VARTOTOJO VADOVAS – GREITO PALEIDIMO VADOVAS

LT

10

Gatvė po

manevro

Gatvės pavadinimas po manevro. Atkreipiame dėmesį, kad esant tam tikromis

sąlygomis, būsimos eismo linijos bus rodomos panelėje vietoj gatvės po manevro.

11

Maršrutas

Aktyvus maršrutas.

12

Greitis

Jūsų esamas greitis.

13

Informacinė

panelė

Pagal nutylėjimą, rodo matuoklių, kurie teikia informaciją apie likusį kelionės

laiką, atstumą iki paskirties taško ir numatomą atvykimo laiką, rinkinį. Matuoklių

pasirinkimas gali būti pakeistas programos nustatymuose.

14

Dabartinė gatvė

Dabartinės gatvės pavadinimas (aktyvus tik tada, kai ryšys su satelitais yra nustatytas).

Jeigu žemėlapis neturi informacijos apie aktyvios gatvės pavadinimą, rodoma

judėjimo kryptis (šiaurė, pietūs, vakarai ir rytai).

15

GPS žymeklis

Parodo esamą įrenginio padėtį, kai GPS imtuvas yra įjungtas.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GREITO PALEIDIMO VADOVAS — NAVITEL MS600

  |  87

LT

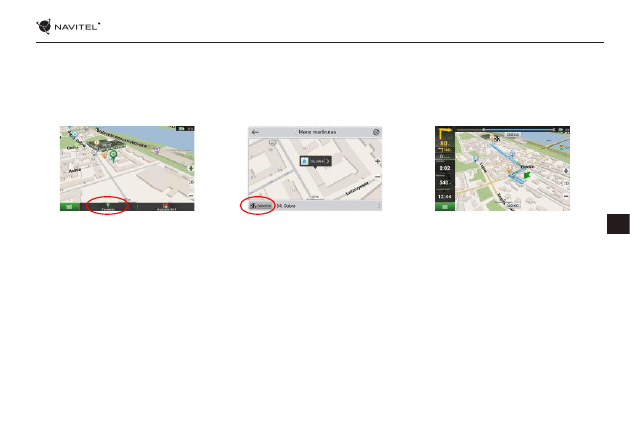

Maršrutas iki taško, pasirinkto žemėlapyje

Jūs galite suplanuoti maršrutą iki tam tikro taško, pasirinkto žemėlapyje. Dabartinė įrenginio padėtis tampa pradiniu maršruto

tašku. Palieskite ant vietos žemėlapyje norėdami pažymėti tašką, pasirinkite „Žymeklį“ [1] ir tuomet palieskite „Pirmyn!“ [2].

Žemėlapyje bus rodomas visas maršrutas [3].

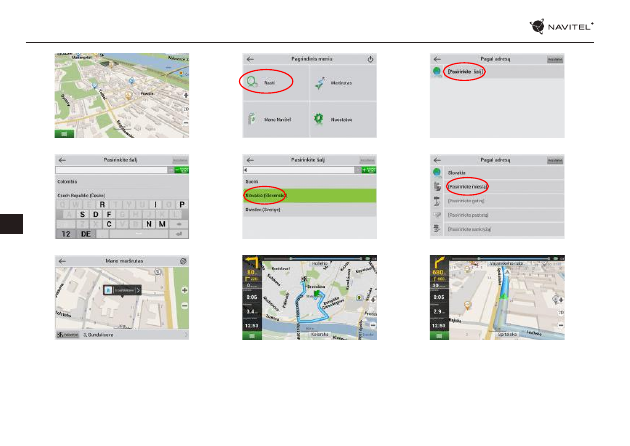

Maršrutas pagal adresą

Norėdami apskaičiuoti maršrutą iki konkretaus žinomo adreso, pasirinkite „Meniu“ [1] > „Rasti“ [2] > „Pagal adresą“, ir tuomet

palieskite „Pasirinkti šalį“ [3]. Įrašykite šalies pavadinimą [4]. Palieskite piktogramą, esančią viršutinėje dešinėje ekrano dalyje, kad

paslėptumėte klaviatūrą. Pasirinkti šalį [5]. „Pasirinkti miestą“, „Pasirinkti gatvę“ ir „Pasirinkti pastatą“ tampa aktyvios tik užpildžius

ankstesnius adreso laukelius [6]. Kai įvedama visa informacija, ekrane bus rodomas objektas [7]. Paspauskite „Pirmyn!“. Programa

automatiškai suplanuos maršrutą nuo jūsų dabartinės vietos iki adreso [8]. Dabar galite vadovautis maršrutu [9].

pav. 1

pav. 2

pav. 3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

88  |

VARTOTOJO VADOVAS – GREITO PALEIDIMO VADOVAS

LT

pav. 1

pav. 2

pav. 3

pav. 7

pav. 8

pav. 9

pav. 4

pav. 5

pav. 6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GREITO PALEIDIMO VADOVAS — NAVITEL MS600

  |  89

LT

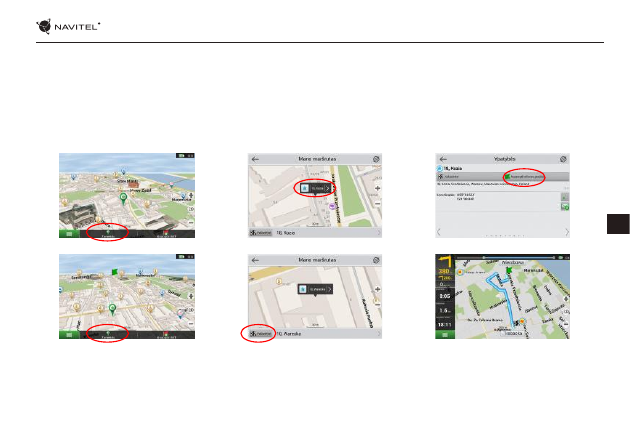

Visų maršruto taškų rankinis nustatymas

Norėdami suplanuoti maršrutą, kai ir pradžios, ir paskirties taškai yra nustatomi rankiniu būdu, pirmiausia pažymėkite tašką

žemėlapyje toje vietoje, kurioje planuojate pradėti maršrutą, tuomet palieskite „Žymeklį“ [1] norėdami pereiti į „Mano maršrutas“

ekraną. Palieskite informacinę panelę ekrano apačioje [2]. Pasirinkite „Nustatyti startą“ „Savybės“ ekrane [3]. Programa paprašys

išjungti GPS imtuvą. Žemėlapyje bus pažymėtas taškas kaip pradžios taškas. Pasirinkite paskirties vietą žemėlapyje: palieskite

ant žemėlapio, norėdami pažymėti tašką, pasirinkite „Žymeklis“ [4], tuomet „Mano maršrutas“ ekrane palieskite „Pirmyn!“ [5].

Programa suplanuos maršrutą [6].

pav. 1

pav. 2

pav. 3

pav. 4

pav. 5

pav. 6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

90  |

LIETOTĀJA ROKASGRĀMATA – IERĪCES IZMANTOŠANA

LV

Komplektācija

NAVITEL MS600 Personīgā navigācijas ierīce
Automašīnas turētājs (vējstikla)
Stilus
Automašīnas lādētājs 12/24 V
Mini-USB — USB kabelis
Tekstila aizsargāšana
Lietotāja rokasgrāmata
Garantijas kartiņa

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IERĪCES IZMANTOŠANA — NAVITEL MS600

 |  91

LV

Drošības informācija

1.  Pirms brauciena uzsākšanas iestatiet visus nepieciešamos

uzstādījumus.Ierīces izmantošana un uzstādījumu mainīšana

braukšanas laikā ir ārkārtīgi bīstama.Ja Jums ir radusies

nepieciešamība mainīt navigācijas uzstādījumus vai ierīces

parametrus, vispirms ieteicams automašīnu novietot drošā

vietā, atbilstoši ceļu satiksmes noteikumiem.

2.  Iepazīstieties ar plānoto maršrutu pirms došanās ceļā.Ja Jūs

esat palaiduši garām kādu no balss norādēm un, lai tiktu līdzi,

ir nepieciešams paskatīties displejā, vispirms pārliecinieties vai

situācija uz ceļa ir pietiekami droša šādai darbībai.

3.  Pastāv iespēja, ka navigācijas dati un balss norādes nesakrīt ar

patiesajiem apstākļiem uz ceļa vai ceļu satiksmes noteikumiem.

Ietiecams vienmēr pievērst pastiprinātu uzmanību ceļa

stāvoklim, ceļazīmēm un gājējiem.

4.  Neizmantojiet navigācijas ierīci, kā rīku ātruma vai nobrauktās

distances noteikšanai.

5.  Satelīta signāla uztveršanas kvalitāte var būt atkarīga no

tā, kur automašīnā ir novietota ierīce.Signāla kvalitāte var

pasliktināties tuneļos, starp daudzstāvu ēkām vai blīvi

apbūvētā apvidū.Noteikti laika apstākļi, piemēram, spēcīga

migla, arī var radīt negatīvu iespaidu uz signāla kvalitāti.

6.  Pastāv iespēja, ka GPS signālu nav iespējams uztvert spēcīgu

elektromagnētisko viļņu avotu tuvumā vai iekštelpās.

7.  Ja neesat izmantojis ierīci ilgāku laika periodu, Jūsu atrašanās

vietas noteikšana aizņems ievērojami ilgāku laiku kā ierasts,

pat tad, ja tiek uztverts labs GPS signāls.

8.  Pievērsiet pastiprinātu uzmanību vietai, kur esat ieplānojis

uzstādīt ierīci.Neuzstādiet ierīci vietās, kur tā var traucēt

drošības spilvenu darbībai vai aizsegt skatu uz ceļu.

9.  Piestiprinot turētāju pie automašīnas vējstikla, pārliecinieties

par to, ka tā virsma ir tīra.Šī virsma ir jāattīra no putekļiem un

citiem netīrumiem. Zem vakuuma stiprinājuma nedrīkst rasties

burbuļi, jo tie var negatīvi ietekmēt stiprinājuma noturību.

Lietotājs uzņemas pilnu atbildību par jebkādiem bojājumiem,

kas radušies ierīcei vai jebkuriem citiem automašīnā esošiem

objektiem turētāja atlipšanas dēļ, un tos nesedz garantijas

sertifikāts.

10. Izvairieties no ilgstošas ierīces pakļaušanas tiešai saulesgaismai

un augstai temperatūrai.Akumulatora pārkaršana var izraisīt

eksploziju.

11. Izvairieties no ierīces pakļaušanas mitrumam un ātrām

temperatūras maiņām, jo šādā veidā ierīcē var rasties

kondensāts un tā var tikt bojāta.Ja ierīce ir bijusi pakļauta

mitrumam, neslēdziet to iekšā, līdz tā nav, pilnībā izžuvusi.

12. Pašrocīga ierīces pārveidošana un korpusa atvēršana ir

aizliegta, jo tādā veidā var tikt traucēta ierīces darbība un

-------------------------------------------------------------------------------------------------------------------------------------------------------------

92  |

LIETOTĀJA ROKASGRĀMATA – IERĪCES IZMANTOŠANA

LV

noteiktos gadījumos tā var tikt bojāta.Jebkādas izmaiņas ierīcē

ļauts veikt vienīgi pienācīgi kvalificētiem speciālistiem.

13. Ierīces barošanas avots ir iebūvētais litija polimēru akumulators,

kas nepareizas izmantošanas rezultātā var eksplodēt vai izdalīt

toksiskas vielas.Izvairieties no ierīces pakļaušanas fiziskiem

triecieniem un neizmantojiet to eksplozīvu šķidrumu vai gāzu

tuvumā.

14. Nodrošiniet normālus ventilācijas apstākļus jaudas adapteram

lādēšanas laikā, ņemot vērā, ka šajā procesā tiek radīts liels

siltuma daudzums.Neaizsedziet adapteru ar papīru vai citiem

priekšmetiem, kas varētu pasliktināt ventilāciju.

15. Nepielietojiet pārmērīgi lielu spēku, tīrot displeju un citas

ierīces daļas.Neizmantojiet papīra salvetes vai citus cietus

materiālus, kas tīrīšanas laikā ierīci var saskrāpēt.Izmantojiet

vienīgi mīkstu drānu.

16. Pieļaujamā apkārtējās vides temperatūra darbošanās laikā

no 0 līdz +35 °С. Glabāšanas temperatūra no +5 līdz +45 °С.

Relatīvais mitrums: no 5 % līdz 90 % bez kondensācijas (25 °С).

Ierīces izmantošana au-

tomašīnā

Vējstikla turētājs un akumulatora lādētājs tiek piegādāti kā daļa

no produkta komplektācijas.

Vējstikla turētājs

UZMANĪBU!Rūpīgi izvēlieties vietu, kur piestiprināt turētāju.

Piestipriniet turētāju pie vējstikla tā, lai tas neierobežotu

šofera redzamību.Ja vējstiklā ir iebūvēta apsildes sistēma vai

aizsardzība pret UV stariem, signāla uztveršanas kvalitāte var

būt zemāka, nekā ierasts.

Vējstikla turētāja uzstādīšana

Vispirms noņemiet aizsargapvalku no vakuuma stiprinājuma.

Pēc tam izvēlieties piemērotu vietu, kur piestiprināt turētāju.

Pārliecinieties, lai virsma būtu attīrīta no putekļiem, netīrumiem

un mitruma, un pēc tam piestipriniet turētāju pie vējstikla.

Normālas darbības apstākļos vakuuma turētājs ierīci tur stingri.

Taču, ja Jūs atstājiet to nenoņemtu uz nakti, temperatūras

krituma dēļ var rasties kondensāts, kas samazina stiprinājuma

saķeri ar vējstiklu.Šī iemesla dēļ dienas beigās ieteicams noņemt

gan ierīci, gan turētāju, lai izvairītos no to bojāšanas.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IERĪCES IZMANTOŠANA — NAVITEL MS600

 |  93

LV

Ierīces shēma

1.  Ieslēgšanas/Izslēgšanas poga.
2.  3,5 mm Mini-Jack austiņu savienotājs.
3.  microSD slots.
4.  Mini-USB ports.

5.  Skaļrunis.
6.  Atiestatīšanas poga.
7.  Akumulatora uzlādes indikators.
8.  Displejs.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

94  |

LIETOTĀJA ROKASGRĀMATA – IERĪCES IZMANTOŠANA

LV

Kļūdas un traucējumme-

klēšana

Ierīce nedarbojas

•

Pārliecinieties, vai ierīce ir uzlādēta.Gadījumā, ja tā nav

uzlādēta, pievienojiet barošanas avotu un uzgaidiet vismaz 5

minūtes;

•

Piespiediet ieslēgšanas/izslēgšanas pogu un paturiet to vismaz

8 sekundes;

•

Pat, ja ierīce ir uzlādēta, pievienojiet barošanas avotu un

mēģiniet to palaist atkārtoti;

•

Ja ierīce nedarbojas arī pēc uzlādes, sazinieties ar mūsu

atbalsta komandu vai jebkuru oficiālo servisa centru.

Ierīce izslēdzas uzreiz pēc ieslēgšanās

•

Iespējams, ka akumulatora uzlādes līmenis ir pārāk zems.Šādos

gadījumos sistēma izslēdzas automātiski, lai izvairītos no

pilnīgas akumulatora izlādes, kā rezultātā varētu tikt pazaudēti

dati.Pirms atkārtotas ierīces ieslēgšanas, lādējiet to vismaz 5

minūtes un, veicot turpmākās darbības, neatvienojiet adapteri.

Ātra akumulatora izlāde

•

Akumulators izlādējas ievērojami ātrāk aukstos laikapstākļos.

Akumulators netiek uzlādēts

•

Pārliecinieties, vai pareizi pievienots adapters;

•

Pārliecinieties par to, ka izmantojat oriģinālo adapteru un ne

adapteru no kādas citas ierīces;

•

Pastāv iespēja, ka akumulators neuzlādējas ļoti karsto

laikapstākļos.

Nedarbojas skaņa

•

Pārliecinieties, vai skaņa ir ieslēgta programmas uzstādījumos;

•

Parūpējieties, lai skaņa nebūtu nogriezta pārāk klusu.

Ierīce neatpazīst microSD karti

•

Pārliecinieties, lai karte būtu pilnībā ievietota pareizajā slotā un

nofiksēta savā vietā;

•

Pārbaudiet vai karte nav ievietota otrādāk;

•

Pārbaudiet vai karte nav bojāta. Pamēģiniet to izmantot citā

ierīcē;

•

Izņemiet karti un ievietojiet to no jauna.Pārstartējiet ierīci;

•

Apskatiet kartei līdzi esošo lietošanas rokasgrāmatu.

Nav iespējams pārkopēt failus

•

Pārbaudiet vai ir izveidots pienācīgs savienojums starp Jūsu

datoru un ierīci;

•

Ierīces atmiņa var būt pilna un ir nepieciešams izdzēst

nevajadzīgos failus.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IERĪCES IZMANTOŠANA — NAVITEL MS600

 |  95

LV

Ierīces uzturēšana

Pienācīga ierīces uzturēšana nodrošina ilgstošu un pareizu

tās darbību

•

Neuzglabājiet ierīci augstā mitrumā vai lielā karstumā;

•

Izvairieties no ierīces pakļaušanas tiešai saulesgaismai un UV

stariem;

•

Nenovietojiet un nesviediet priekšmetus uz ierīces virsmas;

•

Nepakļaujiet ierīci fiziskiem triecieniem, piemēram, sitieniem

un kritieniem;

•

Izvairieties no ierīces pakļaušanas mitrumam un ātrām

temperatūras maiņām, jo šādā veidā ierīcē var rasties

kondensāts un tā var tikt bojāta.Ja ierīce ir bijusi pakļauta

mitrumam, neslēdziet to iekšā, līdz tā nav, pilnībā izžuvusi;

•

Ierīces displejs ir ļoti viegli saskrāpējams.Nepieļaujiet displeja

nonākšanu saskarē ar asiem priekšmetiem.Jūs variet izmantot

aizsargplēvi, lai pasargātu displeju no skrāpējumiem;

•

Ierīcei darbojoties, nekad netīriet tās ekrānu.Tīrot ierīci,

izmantojiet vienīgi mīkstu drānu;

•

Neizmantojiet papīra salvetes vai dvieļu loksnes, lai tīrītu

displeju;

•

Nemēģiniet pašrocīgi izjaukt, labot vai pārveidot ierīci, jo šādas

darbības var būt bīstamas cilvēka veselībai un var tikt bojāta

ierīces darbība.Šādas rīcības rezultātā arī tiek atcelta garantija.

Droša braukšana

•

Lai nodrošinātu drošu ierīces funkciju izmantošanu, lūdzu,

atceraties ievērot ceļu satiksmes noteikumus.Kā arī, vadot

automašīnu, vadieties pēc sava veselā saprāta, ņemot vērā, ka

tas ir paaugstināta riska avots.

•

Šie noteikumi galvenokārt kalpo, lai pasargātu trešās personas

no riska gūt traumas vai zaudēt dzīvību, pasargātu to īpašumu

un mājdzīvniekus, kā arī apkārtējo vidi.

•

Apturot automašīnu, vienmēr izmantojiet rokas bremzes.

Uzturiet rokas bremzes labā darba kārtībā, lai tās nepieļautu

nekādu automašīnas kustību.

•

Vienmēr novietojiet savu automašīnu brīvā un labi ventilētā

vietā;

•

Uzturiet relatīvi zemu skaņas līmeni automašīnā, lai Jūs varētu

arī dzirdēt visu, kas notiek ārpus tā;

•

Neveiciet nekādas darbības ar ierīci, kas varētu novērst Jūsu

uzmanību no automašīnas vadīšanas.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

96  |

LIETOTĀJA ROKASGRĀMATA – IERĪCES IZMANTOŠANA

LV

Tehniskā specifikācija

Piezīme.

 Ražotājs ir tiesīgs mainīt ierīces funkcijas un tās

ārējo izskatu bez iepriekšēja brīdinājuma.

Sistēmas specifikācija

Procesors

Mstar MSB2521 800 MHz, Cortex-A7

RAM

128 MB, DDR3

Ārējais slots

microSDHC līdz 32 GB

Iekšējā atmiņa

16 GB NAND FLASH

Operētājsistēma

WINCE 6.0

Programmatūras versija

ARMV4I

Galvenie parametri

Displejs

5”  TFT, 800×480

Skaļrunis

8 ohm / 1.5 W

GPS parametri

GPS

MSR2112 32PIN-QFN

Frekvence

1.575 GHz

Kanālu skaits

66 kanāli (pozicionēšana) / 22 kanāli

(sekošana)

C/A KODS

1,023 MHzčipa ātrums

Jutība

-165 dBm

Atrašanās vietas

precizitāte

10 m, 2D RMS; 5 m 2D RMS, WAAS

Ātrums

0.1 m/s

Atjauninājuma frekvence

1 Hz

Atjaunošanas laiks

0.1 s

„Karstā”palaišana

2 sek (patstāvīgi)

„Siltā” palaišana

32 sek (patstāvīgi)

„Aukstā” palaišana

35 sek (patstāvīgi)

Maksimālais augstums

18,000 m

Maksimālais ātrums

515 m/s

Antena

Iekšējā keramiskā antena; 18,4 mm ×

18,4 mm × 2 mm

NMEA

NMEA 0183 standarta v3.01

Bodu ātrums

115200 bps

Ports

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     1      2      3      4      ..
