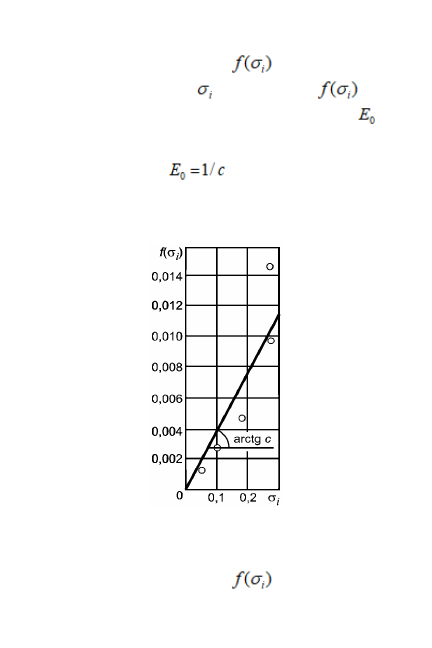

Ф.5.    Для    модели    линейно    деформируемого

основания   набор   значений

    аппроксимируют

прямой  в  координатах:

 - ось  абсцисс,

 - ось

ординат (см.

рисунок Ф.3

) и вычисляют  значение

 по

формуле

, (Ф.7)

где c - параметр, определяемый графически  (см.

Ф.9

) или способом наименьших квадратов.

Рисунок Ф.3

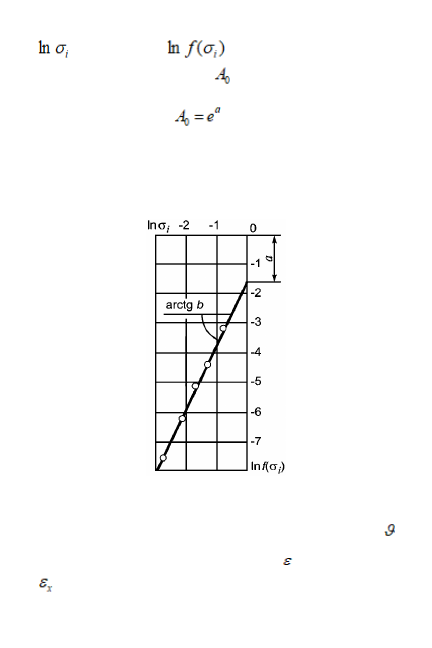

Ф.6.   Для   модели   нелинейно   деформируемого

основания   набор   значений

    аппроксимируют

прямой                    в                    координатах

 - ось абсцисс,

 - ось ординат (см.

рисунок

Ф.4

) и вычисляют значения

 и m по формулам:

; (Ф.8)

m = 1/b, (Ф.9)

где a и b - параметры, определяемые  графически

(см.

Ф.10

) или способом наименьших квадратов.

Рисунок Ф.4

Ф.7.  Коэффициент  поперечного   расширения

определяют  из  зависимости,  устанавливающей   связь

между относительными продольными

 и поперечными

 деформациями

. (Ф.10)

Для определения

 экспериментальные  данные

(относительные        продольные         и         поперечные

деформации)   в   конце   каждой   ступени    нагружения
представляют в  координатах

 - ось абсцисс,

 - ось

ординат и аппроксимируют  прямой,  проходящей  через
начало  координат.   Значение

  равно  тангенсу  угла

наклона этой прямой к оси абсцисс.

Ф.8.   При   графическом    способе    определения

параметров

 и b уравнения семейства параллельных

прямых (см.

рисунок Ф.2

) эти параметры равны:

   -   в    масштабе    чертежа    равен    отрезку,

отсекаемому    на    оси    ординат    j-й    из     семейства

параллельных   прямых   наилучшего    приближения    к

экспериментальным точкам;

b  -  в  масштабе  чертежа   равен   тангенсу   угла

наклона    семейства    параллельных    прямых    к    оси

абсцисс.

Ф.9.   Параметр   c    при    графическом    способе

определения в масштабе чертежа  равен  тангенсу  угла

наклона к оси абсцисс прямой наилучшего приближения

к экспериментальным точкам, проходящей через начало

координат (см.

рисунок Ф.3

).

Ф.10.   При   графическом   способе   определения

параметров  a  и  b  (см.

рисунок   Ф.4

)  эти   параметры

равны:

a    -    в    масштабе    чертежа    равен     отрезку,

отсекаемому   на   оси    ординат    прямой    наилучшего

приближения к экспериментальным точкам;

b  -  в  масштабе  чертежа   ранен   тангенсу   угла

наклона этой прямой к оси абсцисс.

Ф.11.  Исходные  данные  и   результаты   расчета

записывают в таблицу Ф.1.

Таблица Ф.1

Исходные данные и результаты расчета

характеристик деформируемости

┌─────┬───────┬─────┬────────┬──────────────┬──────────┬──────────┬───────────────┬────────────┬──────────┐

│Номер│Напря- │Время│Относи- │  Приращение  │Относи-   │Относи-   │  Приращение   │Относи-     │Функции   │

│сту- │жение  │от-  │тельные │относительных │тельные   │тельные   │ относительных │тельные     │напряжений│

│пени │сигма ,│счета│продоль-│  продольных  │продольные│поперечные│  поперечных   │поперечные  │f(сигма ) │

│на-  │     j │де-  │ные де- │  деформаций  │деформации│деформации│  деформаций   │деформации  │       j  │

│гру- │МПа    │фор- │формации│Дельта эпсилон│от        │эпсилон   │Дельта эпсилон │от          │          │

│жения│       │маций│эпсилон │              │постоянных│       x,i│              x│постоянных  │          │

│j    │       │t, ч │       i│              │напряжений│          │               │напряжений  │          │

│     │       │     │        │              │эпсилон   │          │               │эпсилон     │          │

│     │       │     │        │              │       i,j│          │               │       x,i,j│          │

├─────┼───────┼─────┼────────┼──────────────┼──────────┼──────────┼───────────────┼────────────┼──────────┤

│     │       │     │        │              │          │          │               │            │          │

└─────┴───────┴─────┴────────┴──────────────┴──────────┴──────────┴───────────────┴────────────┴──────────┘

Окончание таблицы Ф.1

┌───────┬──────┬───────┬──────┬───────┬───────┬───────┬────────┬──────┬──────┐

│Коэффи-│Модуль│Коэффи-│Модуль│Коэффи-│Коэффи-│Коэффи-│Условно-│Предел│Приме-│

│циент  │линей-│циент  │пре-  │циент  │циент  │циент  │мгновен-│дли-  │чание │

│нели-  │ной   │нели-  │дельно│пре-   │нели-  │попе-  │ное со- │тель- │      │

│нейнос-│дефор-│нейной │дли-  │дельно │нейнос-│речного│против- │ной   │      │

│ти во  │мации │дефор- │тель- │дли-   │ти по  │расши- │ление   │проч- │      │

│времени│E ,   │мации  │ной   │тельной│напря- │рения  │R  , МПа│ности │      │

│альфа  │ 0    │A ,    │дефор-│нели-  │жениям │ипсилон│ oc     │R ,   │      │

│       │МПа   │ 0     │мации │нейной │m      │       │        │ c    │      │

│       │      │МПа x ч│E, МПа│дефор- │       │       │        │МПа   │      │

│       │      │       │      │мации  │       │       │        │      │      │

│       │      │       │      │A, МПа │       │       │        │      │      │

├───────┼──────┼───────┼──────┼───────┼───────┼───────┼────────┼──────┼──────┤

│       │      │       │      │       │       │       │        │      │      │

└───────┴──────┴───────┴──────┴───────┴───────┴───────┴────────┴──────┴──────┘

Приложение Х

(рекомендуемое)

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ КОМПРЕССИОННЫХ

ПРИБОРОВ ДЛЯ ИСПЫТАНИЯ

МЕРЗЛЫХ ГРУНТОВ И ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ

ИСПЫТАНИЯ

Х.1.   Принципиальные    схемы    компрессионных

приборов для испытания грунта в мерзлом  состоянии  и

при оттаивании (см.

рисунок Х.1

)

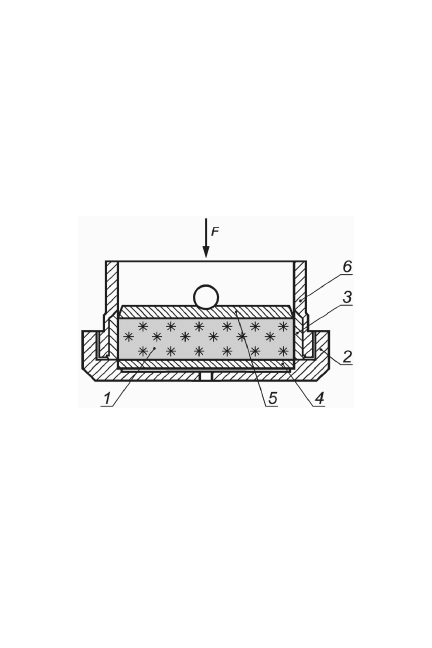

а) Для испытаний грунтов в мерзлом состоянии

1 - образец грунта; 2 - поддон корпуса;

3 - рабочее кольцо; 4 - нижний штамп;

5 - верхний штамп; 6 - корпус; F - нагрузка

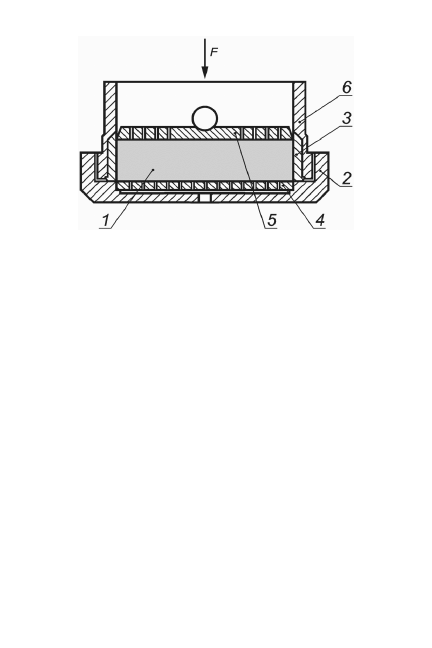

б) Для испытаний грунтов при оттаивании

1 - образец грунта; 2 - поддон корпуса; 3 - рабочее

кольцо; 4 - перфорированный нижний штамп;

5 - перфорированный верхний штамп; 6 - корпус; F -

нагрузка

Рисунок Х.1

Х.2.      Образец      графического       оформления

результатов    испытания    мерзлого    грунта    методом

компрессионного сжатия (см. рисунки Х.2 и

Х.3

)

Рисунок Х.2

Рисунок Х.3

Приложение Ц

(рекомендуемое)

ПРИНЦИПИАЛЬНАЯ СХЕМА УСТАНОВКИ ДЛЯ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ

СРЕЗУ ОТТАИВАЮЩЕГО ГРУНТА НА КОНТАКТЕ С МЕРЗЛЫМ ГРУНТОМ

И СХЕМА ФОРМЫ ДЛЯ ПРИГОТОВЛЕНИЯ ОБРАЗЦА МЕРЗЛОГО ГРУНТА

НАРУШЕННОЙ СТРУКТУРЫ

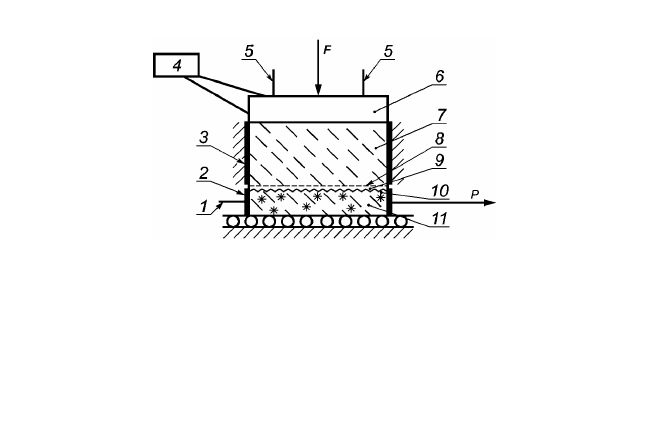

Ц.1.  Принципиальная  схема  установки   для   определения   сопротивления   срезу

оттаивающего грунта на контакте с мерзлым грунтом (см. рисунок Ц.1)

1 - индикатор часового типа для измерений деформаций

сдвига; 2 - подвижная обойма; 3 - неподвижная обойма;

4 - устройство для создания и регулирования

температуры

теплового штампа; 5 - индикаторы часового типа для

измерения деформации осадки; 6 - тепловой штамп;

7 - оттаявший грунт; 8 - плоскость среза; 9 -

приконтактный

слой (оттаивающий грунт); 10 - граница раздела

оттаивающего и мерзлого грунта; 11 - мерзлый грунт;

F - вертикальная нагрузка; P - сдвигающая нагрузка

Рисунок Ц.1

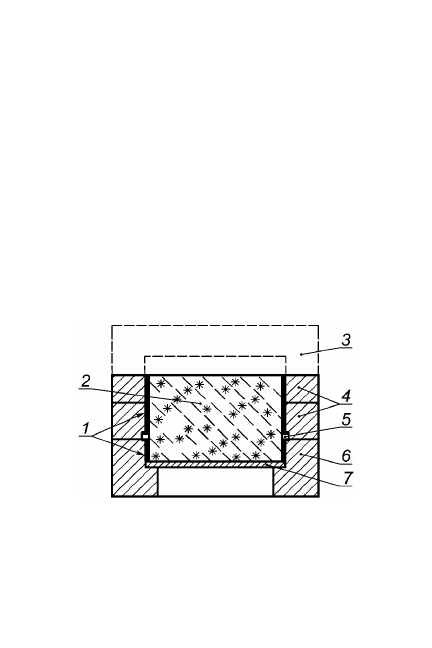

Ц.2.  Схема  формы  для  приготовления  образца

мерзлого  грунта  нарушенной  структуры   (см.   рисунок

Ц.2)

1 - рабочее кольцо; 2 - грунт; 3 - крышка формы;

4 - защитное кольцо формы; 5 - кольцевая прокладка;

6 - опорное кольцо формы; 7 - диск-вкладыш

Рисунок Ц.2

БИБЛИОГРАФИЯ

[1]     ИСО/ТУ     17892-10:2004.     Геотехнические

исследования  и  испытания.  Лабораторные  испытания

грунтов. Часть 10. Испытания на прямой срез

(ISO/TS 17892-10:2004) (Geotechnical  investigation

and testing - Laboratory testing soil - Part  10:  Direct  shear

tests)

[2]     ИСО/ТУ      17892-9:2004.      Геотехнические

исследования  и  испытания.  Лабораторные  испытания

грунтов.  Часть  9.   Испытания   на   консолидированное

трехосное сжатие водонасыщенных грунтов

(ISO/TS  17892-9:2004)  (Geotechnical  investigation

and testing - Laboratory testing of soil - Part 9: Consolidated

triaxial compression tests on water-saturated soils)

[3]     ИСО/ТУ      17892-5:2004.      Геотехнические

исследования  и  испытания.  Лабораторные  испытания

грунтов.   Часть    5.    Одометрические    испытания    со

ступенчатым нагружением

(ISO/TS  17892-5:2004)  (Geotechnical  investigation

and testing - Laboratory testing of soil - Part  5:  Incremental

loading oedometr test).
