№156

Что необходимо предпринять при образовании на гравийной засыпке маслоприемников трансформаторов твердых отложений от нефтепродуктов толщиной более 3 мм?

1

А) Заменить гравий.

2

Б) Застелить гравий досками.

3

В) Засыпать гравий слоем песка.

Пояснение:

ПТЭЭП п. 2.1.7. Гравийная засыпка маслоприемников трансформаторов (реакторов) должна содержаться в чистом состоянии и не реже одного раза в год промываться. При загрязнении гравийной засыпки (пылью, песком и т.д.) или замасливании гравия его промывка должна проводиться, как правило, весной и осенью. При образовании на гравийной засыпке твердых отложений от нефтепродуктов толщиной более 3 мм, появлении растительности или невозможности его промывки должна осуществляться замена гравия..

№157

С какой периодичностью в распределительных электрических сетях напряжением до 20 кВ включительно производят измерения нагрузок и напряжений трансформаторов?

1

А) В первый год эксплуатации не менее 2 раз - в период максимальных и минимальных нагрузок, в дальнейшем - по необходимости.

2

Б) В первый год эксплуатации - в период максимальных нагрузок, в дальнейшем - по необходимости.

3

В) В первый год эксплуатации - в период максимальных нагрузок, во второй год - в период минимальных нагрузок, в дальнейшем - по необходимости.

Пояснение:

ПТЭЭП п. 2.1.12. Для каждой электроустановки в зависимости от графика нагрузки с учетом надежности питания потребителей и минимума потерь должно определяться число одновременно работающих трансформаторов. В распределительных электрических сетях напряжением до 20 кВ включительно измерения нагрузок и напряжений трансформаторов производят в первый год эксплуатации не менее 2 раз - в период максимальных и минимальных нагрузок, в дальнейшем - по необходимости.

№158

Кто обязан организовать обучение, проверку знаний, инструктаж персонала в соответствии с требованиями государственных стандартов, настоящих Правил, правил безопасности труда и местных инструкций?

1

А) Руководитель Потребителя.

2

Б) Технический руководитель Потребителя.

3

В) Ответственный за электрохозяйство Потребителя.

4

Г) Руководители подразделений Потребителя.

Пояснение:

ПТЭЭП п. 1.7.8. Руководитель Потребителя обязан организовать обучение, проверку знаний, инструктаж персонала в соответствии с требованиями государственных стандартов, настоящих Правил, правил безопасности труда и местных инструкций.

№159

Где проводится проверка знаний работников Потребителя, численность которых не позволяет создать собственную комиссию?

1

А) В комиссии родственной организации.

2

Б) В отраслевой территориальной комиссии Ростехнадзора.

3

В) В образовательных учреждениях, без привлечения инспектора Ростехнадзора.

4

Г) Ответственному за электрохозяйство разрешается единолично проводить проверку знаний.

Пояснение:

ПТЭЭП п. 1.4.34. Проверка знаний работников Потребителей, численность которых не позволяет образовать комиссии по проверке знаний, должна проводиться в комиссиях органов госэнергонадзора.

1.4.35. Комиссии органов госэнергонадзора для проверки знаний могут создаваться при специализированных образовательных учреждениях (институтах повышения квалификации, учебных центрах и т.п.). Они назначаются приказом (распоряжением) руководителя органа госэнергонадзора. Члены комиссии должны пройти проверку знаний в органе госэнергонадзора, выдавшем разрешение на создание этой комиссии. Председателем комиссии назначается старший государственный инспектор (государственный инспектор) по энергетическому надзору.

1.4.36. Представители органов государственного надзора и контроля, по их решению, могут принимать участие в работе комиссий по проверке знаний всех уровней.

№160

Каким образом оформляются результаты проверки знаний персонала по электробезопасности?

1

А) Результаты проверки заносятся в журнал установленной формы, персоналу успешно прошедшему проверку знаний выдается удостоверение установленной формы.

2

Б) Результаты проверки заносятся в журнал установленной формы.

3

В) Результаты проверки оформляются протоколом установленной формы, персоналу успешно прошедшему проверку знаний выдается удостоверение установленной формы.

4

Г) Результаты проверки заносятся в трудовую книжку и в удостоверение установленной формы, которое выдается персоналу, успешно прошедшему проверку знаний.

Пояснение:

ПТЭЭП п. 1.4.39. Результаты проверки знаний заносятся в журнал установленной формы и подписываются всеми членами комиссии. Если проверка знаний нескольких работников проводилась в один день и состав комиссии не менялся, то члены комиссии могут расписаться 1 раз после окончания работы; при этом должно быть указано прописью общее число работников, у которых проведена проверка знаний.Персоналу, успешно прошедшему проверку знаний, выдается удостоверение установленной формы.

№161

Чем должны отличаться светильники аварийного освещения от светильников рабочего освещения?

1

А) Исполнением.

2

Б) Знаками или окраской.

3

В) Принципиальных отличий нет.

Пояснение:

ПТЭЭП п. 2.12.3. Светильники аварийного освещения должны отличаться от светильников рабочего освещения знаками или окраской. Светоограждение дымовых труб и других высоких сооружений должно соответствовать установленным правилам.

№162

Какая проверка знаний проводится у персонала при назначении или переводе на другую работу, если новые обязанности требуют дополнительных знаний норм и правил?

1

А) Первичная.

2

Б) Повторная.

3

В) Очередная.

4

Г) Внеочередная.

Пояснение:

ПТЭЭП п. 1.4.23. Внеочередная проверка знаний проводится независимо от срока проведения предыдущей проверки:

- при введении в действие у Потребителя новых или переработанных норм и правил;

- при установке нового оборудования, реконструкции или изменении главных электрических и технологических схем (необходимость внеочередной проверки в этом случае определяет технический руководитель);

- при назначении или переводе на другую работу, если новые обязанности требуют дополнительных знаний норм и правил;

- при нарушении работниками требований нормативных актов по охране труда;

- по требованию органов государственного надзора;

- по заключению комиссий, расследовавших несчастные случаи с людьми или нарушения в работе энергетического объекта; - при повышении знаний на более высокую группу;

- при проверке знаний после получения неудовлетворительной оценки; - при перерыве в работе в данной должности более 6 месяцев.

№163

Как часто должны проводиться осмотр и проверка исправности аварийного освещения?

1

А) Один раз в полгода.

2

Б) Один раз в год.

3

В) Один раз в два года.

4

Г) Один раз в три года.

Пояснение:

ПТЭЭП п. 2.12.16. Осмотр и проверка сети освещения должны проводиться в следующие сроки:

- проверка исправности аварийного освещения при отключении рабочего освещения - 2 раза в год;

- измерение освещенности внутри помещений (в т.ч. участков, отдельных рабочих мест, проходов и т.д.)

- при вводе сети в эксплуатацию в соответствии с нормами освещенности, а также при изменении функционального назначения помещения.

№164

Когда проводится внеочередная проверка знаний персонала?

1

А) При введении в действие у Потребителя новых или переработанных норм и правил.

2

Б) По требованию органов государственного надзора и контроля.

3

В) При проверке знаний после получения неудовлетворительной оценки.

4

Г) При перерыве в работе в данной должности более 6 месяцев.

5

Д) В любом из перечисленных случаев.

Пояснение:

ПТЭЭП п. 1.4.23. Внеочередная проверка знаний проводится независимо от срока проведения предыдущей проверки:

- при введении в действие у Потребителя новых или переработанных норм и правил;

- при установке нового оборудования, реконструкции или изменении главных электрических и технологических схем (необходимость внеочередной проверки в этом случае определяет технический руководитель);

- при назначении или переводе на другую работу, если новые обязанности требуют дополнительных знаний норм и правил;

- при нарушении работниками требований нормативных актов по охране труда;

- по требованию органов государственного надзора;

- по заключению комиссий, расследовавших несчастные случаи с людьми или нарушения в работе энергетического объекта; - при повышении знаний на более высокую группу;- при проверке знаний после получения неудовлетворительной оценки; - при перерыве в работе в данной должности более 6 месяцев.

№165

Какая группа по электробезопасности должна быть у председателя комиссии по проверке знаний персонала организации с электроустановками до 1000 В?

1

А) Вторая.

2

Б) Третья.

3

В) Четвертая.

4

Г) Пятая.

Пояснение:

ПТЭЭП п. 1.4.30. Для проведения проверки знаний электротехнического и электротехнологического персонала организации руководитель Потребителя должен назначить приказом по организации комиссию в составе не менее пяти человек.

Председатель комиссии должен иметь группу по электробезопасности V у Потребителей с электроустановками напряжением до и выше 1000 В и группу IV у Потребителей с электроустановками напряжением только до 1000 В. Председателем комиссии назначается, как правило, ответственный за электрохозяйство Потребителя.

№166

При каких условиях допускается параллельная работа трансформаторов?

1

А) Соотношение мощностей трансформаторов не более 1:3; коэффициенты трансформации отличаются не более чем на 0,5 %; напряжения короткого замыкания отличаются не более чем на 10 %.

2

Б) Коэффициенты трансформации отличаются не более чем на 0,5 %; напряжения короткого замыкания отличаются не более чем на 10 %; произведена фазировка трансформаторов.

3

В) Группы соединений обмоток одинаковы; соотношение мощностей трансформаторов не более 1:3; коэффициенты трансформации отличаются не более чем на 0,5 %; напряжения короткого замыкания отличаются не более чем на 10 %.

4

Г) Группы соединений обмоток одинаковы; соотношение мощностей трансформаторов не более 1:3; коэффициенты трансформации отличаются не более чем на 0,5 %; напряжения короткого замыкания отличаются не более чем на 10 %; произведена фазировка трансформаторов.

Пояснение:

ПТЭЭП п. 2.1.19. Допускается параллельная работа трансформаторов (автотрансформаторов) при условии, что ни одна из обмоток не будет нагружена током, превышающим допустимый ток для данной обмотки. Параллельная работа трансформаторов разрешается при следующих условиях: группы соединений обмоток одинаковы; соотношение мощностей трансформаторов не более 1:3; коэффициенты трансформации отличаются не более чем на 0,5 %; напряжения короткого замыкания отличаются не более чем на 10 %; произведена фазировка трансформаторов. Для выравнивания нагрузки между параллельно работающими трансформаторами с различными напряжениями короткого замыкания допускается в небольших пределах изменение коэффициента трансформации путем переключения ответвлений при условии, что ни один из трансформаторов не будет перегружен.

№167

В каком случае на трансформаторах с системой охлаждения Д электродвигатели вентиляторов должны автоматически включаться?

1

А) При температуре масла 45 °С или токе, равном номинальному, независимо от температуры масла.

2

Б) При температуре масла 50 °С или токе, равном номинальному.

3

В) При температуре масла 55 °С или токе, равном номинальному, независимо от температуры масла.

4

Г) При температуре масла 60 °С или токе, равном номинальному.

Пояснение:

ПТЭЭП п. 2.1.30. На трансформаторах с системой охлаждения Д электродвигатели вентиляторов должны автоматически включаться при температуре масла 55 °С или токе, равном номинальному, независимо от температуры масла. Отключение электродвигателей вентиляторов производится при снижении температуры верхних слоев масла до 50 °С, если при этом ток нагрузки менее номинального.

№168

Как часто должен проводиться осмотр трансформаторов электроустановок без их отключения?

1

А) Не реже одного раза в сутки.

2

Б) Не реже одного раза в неделю.

3

В) Не реже одного раза в месяц.

4

Г) Не реже одного раза в год.

Пояснение:

ПТЭЭП п. 2.1.34. Осмотр трансформаторов (реакторов) без их отключения должен производиться в следующие сроки: главных понижающих трансформаторов подстанций с постоянным дежурством персонала - 1 раз в сутки; остальных трансформаторов электроустановок с постоянным и без постоянного дежурства персонала - 1 раз в месяц; на трансформаторных пунктах - не реже 1 раза в месяц. В зависимости от местных условий и состояния трансформаторов (реакторов) указанные сроки могут быть изменены ответственным за электрохозяйство Потребителя. Внеочередные осмотры трансформаторов (реакторов) производятся: после неблагоприятных погодных воздействий (гроза, резкое изменение температуры, сильный ветер и др.); при работе газовой защиты на сигнал, а также при отключении трансформатора (реактора) газовой или (и) дифференциальной защитой.

№169

В каком из перечисленных случаев проводятся внеочередные осмотры трансформаторов?

1

А) После грозы и сильного ветра.

2

Б) При работе газовой защиты на сигнал.

3

В) При отключении трансформатора газовой или дифференциальной защитой.

4

Г) Во всех перечисленных случаях.

Пояснение:

ПТЭЭП п. 2.1.34. Осмотр трансформаторов (реакторов) без их отключения должен производиться в следующие сроки: главных понижающих трансформаторов подстанций с постоянным дежурством персонала - 1 раз в сутки;

остальных трансформаторов электроустановок с постоянным и без постоянного дежурства персонала - 1 раз в месяц;

на трансформаторных пунктах - не реже 1 раза в месяц.

В зависимости от местных условий и состояния трансформаторов (реакторов) указанные сроки могут быть изменены ответственным за электрохозяйство Потребителя. Внеочередные осмотры трансформаторов (реакторов) производятся: после неблагоприятных погодных воздействий (гроза, резкое изменение температуры, сильный ветер и др.); при работе газовой защиты на сигнал, а также при отключении трансформатора (реактора) газовой или (и) дифференциальной защитой.

№170

В каком из перечисленных случаев трансформатор должен быть аварийно выведен из работы?

1

А) Только при сильном неравномерном шуме и потрескивании внутри трансформатора.

2

Б) Только при выбросе масла из расширителя.

3

В) Только при течи масла с понижением его уровня ниже уровня масломерного стекла.

4

Г) Только при необходимости немедленной замены масла по результатам лабораторных анализов.

5

Д) В любом из перечисленных случаев.

Пояснение:

ПТЭЭП п. 2.1.41. Трансформатор (реактор) должен быть аварийно выведен из работы при:

сильном неравномерном шуме и потрескивании внутри трансформатора; ненормальном и постоянно возрастающем нагреве трансформатора при нагрузке ниже номинальной и нормальной работе устройств охлаждения;

выбросе масла из расширителя или разрыве диафрагмы выхлопной трубы;

течи масла с понижением его уровня ниже уровня масломерного стекла.

Трансформаторы выводятся из работы также при необходимости немедленной замены масла по результатам лабораторных анализов.

№171

Какое из положений не соответствует требованиям Правил к содержанию помещений распределительных устройств?

1

А) В помещениях РУ двери, окна должны быть всегда закрыты, а проемы в перегородках между аппаратами, содержащими масло, заделаны.

2

Б) Для предотвращения попадания животных и птиц все отверстия и проемы в наружных стенах помещений закрываются сетками с размером ячейки (1х1) см.

3

В) Токоведущие части пускорегулирующих аппаратов и аппаратов защиты должны быть ограждены от случайных прикосновений.

4

Г) Дубликаты ключей от электропомещений должны храниться в операторных соответствующих установок.

Пояснение:

ПТЭЭП п. 2.2.3. В помещениях РУ двери, окна должны быть всегда закрыты, а проемы в перегородках между аппаратами, содержащими масло, заделаны. Все отверстия в местах прохождения кабеля уплотняются. Для предотвращения попадания животных и птиц все отверстия и проемы в наружных стенах помещений заделываются или закрываются сетками с размером ячейки (1х1) см.

2.2.4. Токоведущие части пускорегулирующих аппаратов и аппаратов защиты должны быть ограждены от случайных прикосновений. В специальных помещениях (электромашинных, щитовых, станций управления и т.п.) допускается открытая установка аппаратов без защитных кожухов. Все РУ (щиты, сборки и т.д.), установленные вне электропомещений, должны иметь запирающие устройства, препятствующие доступу в них работников неэлектротехнического персонала.

№172

В каком случае нарушено требование Правил технической эксплуатации электроустановок потребителей?

1

А) Кабельные каналы и наземные кабельные лотки ОРУ и ЗРУ должны быть закрыты несгораемыми плитами, а места выхода кабелей из кабельных каналов, лотков, с этажей и переходы между кабельными отсеками должны быть уплотнены огнеупорным материалом.

2

Б) У дежурного персонала должен быть запас калиброванных плавких вставок. Плавкие вставки должны соответствовать типу предохранителей. Применение плавких некалиброванных вставок допускается только в исключительных случаях.

3

В) На всех ключах, кнопках и рукоятках управления должны быть надписи, указывающие операцию, для которой они предназначены.

4

Г) Исправность резервных элементов РУ (трансформаторов, выключателей, шин и др.) должна регулярно проверяться включением под напряжение в сроки, установленные местными инструкциями.

Пояснение:

ПТЭЭП п. 2.2.11. Кабельные каналы и наземные кабельные лотки ОРУ и ЗРУ должны быть закрыты несгораемыми плитами, а места выхода кабелей из кабельных каналов, лотков, с этажей и переходы между кабельными отсеками должны быть уплотнены огнеупорным материалом. Туннели, подвалы, каналы должны содержаться в чистоте, а дренажные устройства обеспечивать беспрепятственный отвод воды. Маслоприемники, гравийная подсыпка, дренажи и маслоотводы должны поддерживаться в исправном состоянии.

2.2.14. На всех ключах, кнопках и рукоятках управления должны быть надписи, указывающие операцию, для которой они предназначены ("Включать", "Отключать", "Убавить", "Прибавить" и др.). На сигнальных лампах и сигнальных аппаратах должны быть надписи, указывающие характер сигнала ("Включено", "Отключено", "Перегрев" и др.).

2.2.16. Персонал, обслуживающий РУ, должен располагать документацией по допустимым режимам работы в нормальных и аварийных условиях. У дежурного персонала должен быть запас калиброванных плавких вставок. Применение плавких некалиброванных вставок не допускается. Плавкие вставки должны соответствовать типу предохранителей. Исправность резервных элементов РУ (трансформаторов, выключателей, шин и др.) должна регулярно проверяться включением под напряжение в сроки, установленные местными инструкциями.

№173

Кто должен выполнять уборку помещений распределительных устройств и очистку электрооборудования?

1

А) Обученный персонал с соблюдением правил безопасности.

2

Б) Оперативно-ремонтный персонал, обслуживающий данную установку.

3

В) Ремонтный персонал с группой по электробезопасности не ниже IV.

Пояснение:

ПТЭЭП п. 2.2.17. Оборудование РУ должно периодически очищаться от пыли и грязи. Сроки очистки устанавливает ответственный за электрохозяйство с учетом местных условий. Уборку помещений РУ и очистку электрооборудования должен выполнять обученный персонал с соблюдением правил безопасности.

№174

Кто у Потребителя утверждает график периодических осмотров воздушных линий?

1

А) Ответственный за электрохозяйство.

2

Б) Технический руководитель.

3

В) Руководитель Потребителя.

4

Г) С одной стороны - руководитель Потребителя, с другой стороны - инспектор Ростехнадзора.

Пояснение:

ПТЭЭП п. 2.3.8. На ВЛ должны быть организованы периодические и внеочередные осмотры.

Периодические осмотры ВЛ проводятся по графику, утвержденному ответственным за электрохозяйство Потребителя. Периодичность осмотров каждой ВЛ по всей длине должна быть не реже 1 раза в год. Конкретные сроки в пределах, установленных настоящими Правилами, должны быть определены ответственным за электрохозяйство Потребителя с учетом местных условий эксплуатации. Кроме того, не реже 1 раза в год административно-технический персонал должен проводить выборочные осмотры отдельных участков линий, включая все участки ВЛ, подлежащие ремонту.

Верховые осмотры с выборочной проверкой проводов и тросов в зажимах и дистанционных распорках на ВЛ напряжением 35 кВ и выше, эксплуатируемых 20 лет и более, или на их участках, и на ВЛ, проходящих по зонам интенсивного загрязнения, а также по открытой местности, должны производиться не реже 1 раза в 5 лет; на остальных ВЛ (участках) напряжением 35 кВ и выше - не реже 1 раза в 10 лет.

На ВЛ 0,38-20 кВ верховые осмотры должны осуществляться при необходимости.

№175

Когда проводятся внеочередные осмотры воздушной линии электропередачи?

1

А) Только при образовании на проводах и тросах гололеда, после сильных бурь, ураганов и других стихийных бедствий, во время ледохода и разлива рек.

2

Б) Только при пляске проводов.

3

В) Только при пожарах в зоне трассы ВЛ.

4

Г) Только после отключения ВЛ релейной защитой и неуспешного автоматического повторного включения.

5

Д) В любом из перечисленных случаев.

Пояснение:

ПТЭЭП п. 2.3.9. Внеочередные осмотры ВЛ или их участков должны проводиться при образовании на проводах и тросах гололеда, при пляске проводов, во время ледохода и разлива рек, при пожарах в зоне трассы ВЛ, после сильных бурь, ураганов и других стихийных бедствий, а также после отключения ВЛ релейной защитой и неуспешного автоматического повторного включения, а после успешного повторного включения - по мере необходимости.

№176

Какие данные должны быть указаны на бирках кабелей в начале и конце линии?

1

А) Только марка и напряжение.

2

Б) Только сечение кабеля и напряжение.

3

В) Только номер или наименование линии.

4

Г) Марка, напряжение, сечение, номер или наименование линии.

Пояснение:

ПТЭЭП п. 2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт - номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

№177

Как часто должны проводиться осмотры кабельных колодцев линий напряжением до 35 кВ?

1

А) Не реже одного раза в три месяца.

2

Б) Не реже одного раза в 6 месяцев.

3

В) Не реже одного раза в год.

4

Г) Не реже одного раза в два года.

Пояснение:

ПТЭЭП п. 2.4.15. Осмотры КЛ напряжением до 35 кВ должны проводиться в следующие сроки

- трасс кабелей, проложенных в земле, - не реже 1 раза в 3 месяца;

- трасс кабелей, проложенных на эстакадах, в туннелях, блоках, каналах, галереях и по стенам зданий, - не реже 1 раза в 6 месяцев;

- кабельных колодцев - не реже 1 раза в 2 года;

подводных кабелей - по местным инструкциям в сроки, установленные ответственным за электрохозяйство Потребителя.

№178

Кто периодически должен проводить выборочный осмотр кабельных линий?

1

А) Оперативный персонал Потребителя.

2

Б) Административно-технический персонал Потребителя.

3

В) Оперативно-ремонтный персонал Потребителя.

4

Г) Представители Ростехнадзора.

Пояснение:

ПТЭЭП п. 2.4.17. Периодически, но не реже 1 раза в 6 месяцев выборочные осмотры КЛ должен проводить административно-технический персонал. В период паводков, после ливней и при отключении КЛ релейной защитой должны проводиться внеочередные осмотры. Сведения об обнаруженных при осмотрах неисправностях должны заноситься в журнал дефектов и неполадок. Неисправности должны устраняться в кратчайшие сроки.

№179

Кем должен быть утвержден Перечень ответственных механизмов, участвующих в самозапуске?

1

А) Руководителем Потребителя.

2

Б) Руководителем подразделения Потребителя, эксплуатирующего оборудование.

3

В) Техническим руководителем Потребителя.

4

Г) Руководителем подразделения Потребителя, обслуживающего оборудование.

Пояснение:

ПТЭЭП п. 2.5.5. При кратковременном перерыве электропитания электродвигателей должен быть обеспечен при повторной подаче напряжения самозапуск электродвигателей ответственных механизмов для сохранения механизмов в работе по условиям технологического процесса и допустимости по условиям безопасности.

Перечень ответственных механизмов, участвующих в самозапуске, должен быть утвержден техническим руководителем Потребителя.

№180

Какое из положений не соответствует Правилам технической эксплуатации электроустановок потребителей при эксплуатации электродвигателей?

1

А) На электродвигателях, имеющих принудительную смазку подшипников, должна быть установлена защита, действующая только на сигнал.

2

Б) Электродвигатели с водяным охлаждением активной стали статора и обмотки ротора должны быть оборудованы устройствами, сигнализирующими о появлении воды в корпусе.

3

В) На групповых сборках и щитках электродвигателей должны быть предусмотрены вольтметры или сигнальные лампы контроля наличия напряжения.

4

Г) При изменении частоты питающей сети в пределах 2,5 % от номинального значения допускается работа электродвигателей с номинальной мощностью.

Пояснение:

ПТЭЭП п. 2.5.7. Электродвигатели с водяным охлаждением активной стали статора и обмотки ротора, а также со встроенными водяными воздухоохладителями должны быть оборудованы устройствами, сигнализирующими о появлении воды в корпусе. Эксплуатация оборудования и аппаратуры систем водяного охлаждения, качество воды должны соответствовать требованиям заводских инструкций.

2.5.8. На электродвигателях, имеющих принудительную смазку подшипников, должна быть установлена защита, действующая на сигнал и отключение электродвигателя при повышении температуры вкладышей подшипников или прекращении поступления смазки.

2.5.9. Напряжение на шинах распределительных устройств должно поддерживаться в пределах (100-105) % от номинального значения. Для обеспечения долговечности электродвигателей использовать их при напряжении выше 110 и ниже 90 % от номинального не рекомендуется. При изменении частоты питающей сети в пределах 2,5 % от номинального значения допускается работа электродвигателей с номинальной мощностью. Номинальная мощность электродвигателей должна сохраняться при одновременном отклонении напряжения до 10 % и частоты до 2,5 % номинальных значений при условии, что при работе с повышенным напряжением и пониженной частотой или с пониженным напряжением и повышенной частотой сумма абсолютных значений отклонений напряжения и частоты не превышает 10 %.

2.5.10. На групповых сборках и щитках электродвигателей должны быть предусмотрены вольтметры или сигнальные лампы контроля наличия напряжения.

2.5.11. Электродвигатели механизмов, технологический процесс которых регулируется по току статора, а также механизмов, подверженных технологической перегрузке, должны быть оснащены амперметрами, устанавливаемыми на пусковом щите или панели. Амперметры должны быть также включены в цепи возбуждения синхронных электродвигателей. На шкале амперметра должна быть красная черта, соответствующая длительно допустимому или номинальному значению тока статора (ротора). На электродвигателях постоянного тока, используемых для привода ответственных механизмов, независимо от их мощности должен контролироваться ток якоря.

№181

Что из перечисленного должен осуществлять оперативный персонал?

1

А) Только контроль правильности положения переключающих устройств на панелях (шкафах) РЗАиТ и управления.

2

Б) Только опробование высоковольтных выключателей, устройств АПВ и АВР.

3

В) Только измерение тока небаланса в защите шин.

4

Г) Оперативный персонал должен осуществлять все перечисленное.

Пояснение:

ПТЭЭП п 2.6.28. Оперативный персонал должен осуществлять:

контроль правильности положения переключающих устройств на панелях (шкафах) РЗАиТ и управления, крышек испытательных блоков, а также исправности автоматических выключателей и предохранителей в цепях РЗАиТ и управления;

контроль состояния устройств РЗАиТ на базе имеющихся на панелях (шкафах) и аппаратах устройств внешней сигнализации;

опробование высоковольтных выключателей и других аппаратов, а также устройств автоматического повторного включения, автоматического включения резерва и фиксирующих приборов (индикаторов);

обмен сигналами высокочастотных защит и измерение контролируемых параметров устройств высокочастотного телеотключения, низкочастотных аппаратов каналов автоматики, высокочастотных аппаратов противоаварийной автоматики; измерение тока небаланса в защите шин и напряжения небаланса в разомкнутом треугольнике трансформатора напряжения;

завод часов автоматических осциллографов аварийной записи и др.

Периодичность контроля и других операций, а также порядок действия персонала должны устанавливаться местными инструкциями.

№182

Каким образом производится присоединение заземляющих проводников к заземлителю и заземляющим конструкциям?

1

А) Сваркой.

2

Б) Болтовым соединением.

3

В) Резьбовым соединением.

4

Г) Фланцевым соединением.

Пояснение:

ПТЭЭП п 2.7.4. Присоединение заземляющих проводников к заземлителю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опорам ВЛ - болтовым соединением (для обеспечения возможности производства измерений). Контактные соединения должны отвечать требованиям государственных стандартов.

№183

В какой цвет должны быть окрашены открыто проложенные заземляющие проводники?

1

А) В синий цвет.

2

Б) В зеленый цвет.

3

В) В черный цвет.

4

Г) В красный цвет.

Пояснение:

ПТЭЭП п 2.7.7. Открыто проложенные заземляющие проводники должны быть предохранены от коррозии и окрашены в черный цвет.

№184

Какова периодичность осмотров заземляющих устройств с выборочным вскрытием грунта?

1

А) По графику, но не реже одного раза в месяц.

2

Б) По графику, но не реже одного раза в три месяца.

3

В) По графику, но не реже одного раза в шесть месяцев.

4

Г) По графику, но не реже одного раза в девять месяцев.

5

Д) По графику, но не реже одного раза в год.

Пояснение:

ПТЭЭП п 2.7.9. Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя или работником им уполномоченным. При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов. Результаты осмотров должны заноситься в паспорт заземляющего устройства.

№185

У какого количества опор воздушных линий, имеющих заземляющие устройства, производится выборочное вскрытие грунта для осмотра этих заземляющих устройств?

1

А) У 1 % опор.

2

Б) У 2 % опор.

3

В) У 3 % опор.

4

Г) У 5 % опор.

Пояснение:

ПТЭЭП п 2.7.10. Осмотры с выборочным вскрытием грунта в местах наиболее подверженных коррозии, а также вблизи мест заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений должны производиться в соответствии с графиком планово-профилактических работ (далее - ППР), но не реже одного раза в 12 лет. Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта (кроме ВЛ в населенной местности - см. п.2.7.11), определяется решением технического руководителя Потребителя.

2.7.11. Выборочное вскрытие грунта осуществляется на всех заземляющих устройствах электроустановок Потребителя;

для ВЛ в населенной местности вскрытие производится выборочно у 2% опор, имеющих заземляющие устройства.

№186

Как определяется величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта?

1

А) Решением технического руководителя Потребителя.

2

Б) Решением ответственного за электрохозяйство Потребителя.

3

В) Решением руководителя организации.

4

Г) Величину участка определяет инспектор Ростехнадзора.

Пояснение:

ПТЭЭП п 2.7.10. Осмотры с выборочным вскрытием грунта в местах наиболее подверженных коррозии, а также вблизи мест заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений должны производиться в соответствии с графиком планово-профилактических работ (далее - ППР), но не реже одного раза в 12 лет. Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта (кроме ВЛ в населенной местности - см. п.2.7.11), определяется решением технического руководителя Потребителя.

2.7.11. Выборочное вскрытие грунта осуществляется на всех заземляющих устройствах электроустановок Потребителя;

для ВЛ в населенной местности вскрытие производится выборочно у 2% опор, имеющих заземляющие устройства.

№187

В каком случае элемент заземлителя должен быть заменен?

1

А) Если разрушено более 90 % его сечения.

2

Б) Если разрушено более 80 % его сечения.

3

В) Если разрушено более 70 % его сечения.

4

Г) Если разрушено более 60 % его сечения.

5

Д) Если разрушено более 50 % его сечения.

Пояснение:

ПТЭЭП п 2.7.10. Осмотры с выборочным вскрытием грунта в местах наиболее подверженных коррозии, а также вблизи мест заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений должны производиться в соответствии с графиком планово-профилактических работ (далее - ППР), но не реже одного раза в 12 лет. Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта (кроме ВЛ в населенной местности - см. п.2.7.11), определяется решением технического руководителя Потребителя.

2.7.11. Выборочное вскрытие грунта осуществляется на всех заземляющих устройствах электроустановок Потребителя;

для ВЛ в населенной местности вскрытие производится выборочно у 2% опор, имеющих заземляющие устройства.

2.7.12. В местности с высокой агрессивностью грунта по решению технического руководителя Потребителя может быть установлена более частная периодичность осмотра с выборочным вскрытием грунта. При вскрытии грунта должна производиться инструментальная оценка состояния заземлителей и оценка степени коррозии контактных соединений. Элемент заземлителя должен быть заменен, если разрушено более 50% его сечения. Результаты осмотров должны оформляться актами.

№188

Можно ли использовать землю в качестве фазного или нулевого провода в электроустановках до 1000 В?

1

А) Разрешается без ограничений.

2

Б) Запрещается.

3

В) Разрешается только в единичных случаях с разрешения органов Ростехнадзора.

Пояснение:

ПТЭЭП п. 2.7.18. Использование земли в качестве фазного или нулевого провода в электроустановках до 1000 В не допускается.

№189

Когда проводится проверка состояния защиты от перенапряжений распределительных устройств?

1

А) Ежегодно, в любое время.

2

Б) Ежегодно перед началом грозового сезона.

3

В) Ежегодно перед началом и по окончании грозового сезона.

4

Г) Два раз в год - весной и осенью.

Пояснение:

ПТЭЭП п. 2.8.5. Ежегодно перед грозовым сезоном должна проводиться проверка состояния защиты от перенапряжений распределительных устройств и линий электропередачи и обеспечиваться готовность защиты от грозовых и внутренних перенапряжений. У Потребителей должны регистрироваться случаи грозовых отключений и повреждений ВЛ, оборудования РУ и ТП. На основании полученных данных должна проводиться оценка надежности грозозащиты и разрабатываться в случае необходимости мероприятия по повышению ее надежности. При установке в РУ нестандартных аппаратов или оборудования необходима разработка соответствующих грозозащитных мероприятий.

№190

Какая вода должна применяться для доливки аккумуляторов?

1

А) Водопроводная.

2

Б) Котловая.

3

В) Дистиллированная.

4

Г) Дождевая.

Пояснение:

ПТЭЭП п. 2.10.23. Анализ электролита работающей кислотной аккумуляторной батареи должен производиться ежегодно по пробам, взятым из контрольных элементов. Количество контрольных элементов устанавливает ответственный за электрохозяйство

Потребителя в зависимости от состояния аккумуляторной батареи, но не менее 10% количества элементов в батарее. Для использования в качестве контрольных каждый год должны назначаться разные элементы. При контрольном разряде пробы электролита отбираются в конце разряда.

Для доливки аккумуляторов должна применяться дистиллированная вода, проверенная на отсутствие хлора и железа.

№191

Как часто должна проводиться периодическая проверка переносных и передвижных электроприемников?

1

А) Не реже одного раза в месяц.

2

Б) Не реже одного раза в 3 месяца.

3

В) Не реже одного раза в 6 месяцев.

4

Г) Не реже одного раза в год.

Пояснение:

ПТЭЭП п. 3.5.11. Переносные и передвижные электроприемники, вспомогательное оборудование к ним должны подвергаться периодической проверке не реже одного раза в 6 месяцев. Результаты проверки работники, указанные в п.3.5.10, отражают в Журнале регистрации инвентарного учета, периодической проверки и ремонта переносных и передвижных электроприемников, вспомогательного оборудования к ним.

№192

Кто проводит ремонт переносных электроприемников?

1

А) Оперативно-ремонтный персонал Потребителя.

2

Б) Ремонтный персонал Потребителя.

3

В) Специализированная организация (подразделение).

4

Г) Электротехнический персонал Потребителя, имеющий III группу по электробезопасности.

Пояснение:

ПТЭЭП п. 3.5.14. Ремонт переносных и передвижных электроприемников, вспомогательного оборудования к ним должен производиться специализированной организацией (подразделением).

После ремонта каждый переносной и передвижной электроприемник, вспомогательное оборудование должны быть подвергнуты испытаниям в соответствии с государственными стандартами, указаниями завода-изготовителя, нормами испытаний электрооборудования (Приложение 3).

№193

Какое напряжение должно применяться для питания переносных (ручных) светильников, применяемых в помещениях с повышенной опасностью?

1

А) Не выше 12 В.

2

Б) Не выше 42 В.

3

В) Не выше 50 В.

4

Г) Не выше 127 В.

Пояснение:

ПТЭЭП п. 2.12.6. Для питания переносных (ручных) электрических светильников в помещениях с повышенной опасностью и в особо опасных помещениях должно применяться напряжение не выше 50 В, а при работах в особо неблагоприятных условиях и в наружных установках - не выше 12 В.

№194

Как классифицируются помещения в отношении опасности поражения людей электрическим током?

1

А) Помещения без повышенной опасности и помещения с повышенной опасностью.

2

Б) Помещения без повышенной опасности, помещения с повышенной опасностью, особо опасные помещения.

3

В) Неопасные, опасные и особо опасные помещения.

4

Г) Неопасные, малоопасные, опасные и особо опасные помещения.

Пояснение:

ПУЭ п.1.1.13 В отношении опасности поражения людей электрическим током различаются:

1) помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность (см. пп. 2 и 3);

2) помещения с повышенной опасностью, характеризующиеся наличием одного из следующих условий, создающих повышенную опасность:

сырость или токопроводящая пыль (см. 1.1.8 и 1.1.11);

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (см. 1.1.10);

возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой;

3) особо опасные помещения,характеризующиеся наличием одного из следующих условий, создающих особую опасность:

особая сырость (см. 1.1.9);

химически активная или органическая среда (см. 1.1.12);

одновременно два или более условий повышенной опасности (см. 1.1.13, п. 2);

4) территория открытых электроустановок в отношении опасности поражения людей электрическим током приравнивается к особо опасным помещениям.

№195

Какие помещения относятся к помещениям с повышенной опасностью поражения людей электрическим током?

1

А) Помещения, характеризующиеся наличием сырости или токопроводящей пыли.

2

Б) Помещения, характеризующиеся наличием металлических, земляных, железобетонных и других токопроводящих полов.

3

В) Помещения, характеризующиеся наличием высокой температуры.

4

Г) Помещения, характеризующиеся возможностью одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой.

5

Д) Любое из перечисленных помещений относится к помещениям с повышенной опасностью.

Пояснение:

(ПУЭ) п.1.1.13. В отношении опасности поражения людей электрическим током различаются:

2) помещения с повышенной опасностью, характеризующиеся наличием одного из следующих условий, создающих повышенную опасность:

сырость или токопроводящая пыль (см. 1.1.8 и 1.1.11);

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (см. 1.1.10);

возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой;

№196

Какие помещения, согласно Правилам устройства электроустановок, называются сырыми?

1

А) Помещения, в которых относительная влажность воздуха не превышает 60 %.

2

Б) Помещения, в которых относительная влажность воздуха превышает 75 %.

3

В) Помещения, в которых относительная влажность воздуха не превышает 90 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 100 %.

Пояснение:

ПУЭ п.1.1.8. Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75 %.

ПУЭ п.п.1.1.6. Сухие помещения - помещения, в которых относительная влажность воздуха не превышает 60 %.

При отсутствии в таких помещениях условий, указанных в пп. 1.1.10-1.1.12, они называются нормальными.

1.1.7. Влажные помещения - помещения, в которых относительная влажность воздуха более 60 %, но не превышает 75 %.

1.1.8. Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения - помещения, в которых относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой).

1.1.10. Жаркие помещения - помещения, в которых под воздействием различных тепловых излучений температура постоянно или периодически (более 1 суток) превышает 35 °С (например, помещения с сушилками, обжигательными печами, котельные).

№197

Какие помещения, согласно Правилам устройства электроустановок, относятся к влажным?

1

А) Помещения, в которых относительная влажность воздуха больше 60 %, но не превышает 75 %.

2

Б) Помещения, в которых относительная влажность воздуха в пределах 80 %.

3

В) Помещения, в которых относительная влажность воздуха больше 75 %, но не превышает 90 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 100 %.

Пояснение:

ПУЭ п. 1.1.7. Влажными помещениями называются помещения, в которых пары или конденсирующая влага выделяются лишь кратковременно в небольших количествах, а относительная влажность воздуха более 60%, но не превышает 75%.

№198

Какие помещения, согласно Правилам устройства электроустановок, называются сухими?

1

А) Помещения, в которых относительная влажность воздуха не превышает 60 %.

2

Б) Помещения, в которых относительная влажность воздуха не превышает 75 %.

3

В) Помещения, в которых относительная влажность воздуха не превышает 70 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 65 %.

Пояснение:

ПУЭ.п. 1.1.6. Сухие помещения - помещения, в которых относительная влажность воздуха не превышает 60 %.

№199

Каким образом должны быть обозначены нулевые рабочие (нейтральные) проводники в электроустановках?

1

А) Буквой N и голубым цветом.

2

Б) Буквой N и белым цветом.

3

В) Буквой Н и голубым цветом.

4

Г) Буквой Н и серым цветом.

Пояснение:

ПУЭ п.1.1.29.Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям".

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.

№200

Каким образом обозначаются проводники защитного заземления, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью?

1

А) Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

2

Б) Обозначаются RE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины белого и зеленого цветов.

3

В) Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и белого цветов.

Пояснение:

ПУЭ п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям".

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

№201

Каким цветом должны быть обозначены шины трехфазного тока?

1

А) Шины фазы A - зеленым, фазы B - желтым, фазы C - красным цветом.

2

Б) Шины фазы A - зеленым, фазы B - красным, фазы C - желтым цветом.

3

В) Шины фазы A - желтым, фазы B - зеленым, фазы C - красным цветом.

4

Г) Шины фазы A - красным, фазы B - зеленым, фазы C - желтым цветом.

Пояснение:

ПУЭ п.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

1) при переменном трехфазном токе: шины фазы A - желтым, фазы B - зеленым, фазы C - красным цветом;

№202

Как обозначаются шины при переменном однофазном токе?

1

А) Шина B, присоединенная к концу обмотки источника питания, - красным цветом, шина A, присоединенная к началу обмотки источника питания, - желтым цветом.

2

Б) Шина B, присоединенная к концу обмотки источника питания, - зеленым цветом, шина A, присоединенная к началу обмотки источника питания, - желтым цветом.

3

В) Шина А, присоединенная к концу обмотки источника питания, - синим цветом, шина В, присоединенная к началу обмотки источника питания, - зеленым цветом.

4

Г) Шина B, присоединенная к концу обмотки источника питания, - голубым цветом, шина A, присоединенная к началу обмотки источника питания, - зеленым цветом.

Пояснение:

ПУЭп.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

2) при переменном однофазном токе шина В, присоединенная к концу обмотки источника питания, - красным цветом, шина А, присоединенная к началу обмотки источника питания, - желтым цветом.

Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;

№203

Как обозначаются шины при постоянном токе?

1

А) Положительная шина (+) - красным цветом, отрицательная (-) - синим и нулевая рабочая M - голубым цветом.

2

Б) Положительная шина (+) - синим цветом, отрицательная (-) - красным и нулевая рабочая M - голубым цветом.

3

В) Положительная шина (+) - зеленым цветом, отрицательная (-) - красным и нулевая рабочая M - голубым цветом.

4

Г) Положительная шина (+) - желтым цветом, отрицательная (-) - зеленым и нулевая рабочая M - голубым цветом.

Пояснение:

ПУЭ п.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

3) при постоянном токе: положительная шина (+) - красным цветом, отрицательная (-) - синим и нулевая рабочая M - голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.

№204

Что, согласно Правилам устройства электроустановок, называется приемником электрической энергии (электроприемником)?

1

А) Распределительное устройство, предназначенное для обеспечения потребителей электрической энергией.

2

Б) Подстанция, работающая на определенной территории.

3

В) Электроустановка, предназначенная для обеспечения потребителей электрической энергией.

4

Г) Аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

Пояснение:

ПУЭ п.1.2.7. Приемник электрической энергии (электроприемник) - аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

№205

Что, согласно Правилам устройства электроустановок, называется потребителем электрической энергии?

1

А) Электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью процесса передачи и распределения электрической энергии.

2

Б) Электрические и тепловые сети, связанные общностью режимов в непрерывном процессе преобразования, передачи и распределения электрической и тепловой энергии.

3

В) Электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

4

Г) Системы электроснабжения подземных, тяговых и других специальных установок, связанных общностью технологических процессов.

Пояснение:

ПУЭ П.1.2.8. Потребитель электрической энергии - электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

№206

Что, согласно Правилам устройства электроустановок, называется нормальным режимом потребителя электрической энергии?

1

А) Режим, при котором обеспечиваются средние значения параметров его работы.

2

Б) Режим, при котором обеспечиваются заданные значения параметров его работы.

3

В) Режим, при котором обеспечиваются максимальные значения параметров его работы.

4

Г) Режим, при котором обеспечиваются минимальные значения параметров его работы.

Пояснение:

ПУЭ п.1.2.9. Нормальный режим потребителя электрической энергии - режим, при котором обеспечиваются заданные значения параметров его работы.

Послеаварийный режим - режим, в котором находится потребитель электрической энергии в результате нарушения в системе его электроснабжения до установления нормального режима после локализации отказа.

№207

Что, согласно Правилам устройства электроустановок, называется независимым источником питания?

1

А) Источник питания, на котором сохраняется напряжение в нормальном режиме при исчезновении его на другом или других источниках питания.

2

Б) Источник питания, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом или других источниках питания.

3

В) Аппарат, агрегат и др., предназначенный для независимого преобразования электрической энергии в другой вид энергии.

4

Г) Электрическая часть энергосистемы, питающая приемники электрической энергии, размещающиеся на определенной территории.

Пояснение:

ПУЭ п. 1.2.10 . Независимым источником питания электроприемника или группы электроприемников называется источник питания, на котором сохраняется напряжение в пределах, регламентированных настоящими Правилами для послеаварийного режима, при исчезновении его на другом или других источниках питания этих электроприемников.

К числу независимых источников питания относятся две секции или системы шин одной или двух электростанций и подстанций при одновременном соблюдении следующих двух условий:

1 ) каждая из секций или систем шин в свою очередь имеет питание от независимого источника питания;

2 ) секции (системы) шин не связаны между собой или имеют связь, автоматически отключающуюся при нарушении нормальной работы одной из секций (систем) шин.

№208

Как, согласно Правилам устройства электроустановок, должны рассматриваться внешнее и внутреннее электроснабжение при проектировании систем электроснабжения и реконструкции электроустановок?

1

А) Раздельно, с учетом возможностей и целесообразности технологического резервирования.

2

Б) Раздельно, без учета возможностей и целесообразности технологического резервирования.

3

В) В комплексе, с учетом возможностей и целесообразности технологического резервирования.

4

Г) В комплекса, без учета возможностей и целесообразности технологического резервирования.

Пояснение:

ПУЭ п.1.2.11 . При проектировании систем электроснабжения и реконструкции электроустановок должны рассматриваться следующие вопросы:

1 ) перспектива развития энергосистем и систем электроснабжения с учетом рационального сочетания вновь сооружаемых электрических сетей с действующими и вновь сооружаемыми сетями других классов напряжения;

2 ) обеспечение комплексного централизованного электроснабжения всех потребителей, расположенных в зоне действия электрических сетей, независимо от их ведомственной принадлежности;

3 ) ограничение токов КЗ предельными уровнями, определяемыми на перспективу;

4 ) снижение потерь электрической энергии.

При этом должны рассматриваться в комплексе внешнее и внутреннее электроснабжение с учетом возможностей и экономической целесообразности технологического резервирования.

При решении вопросов резервирования следует учитывать перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.

Что, согласно Правилам устройства электроустановок, следует учитывать при решении вопросов технологического резервирования?

Что, согласно Правилам устройства электроустановок, следует учитывать при решении вопросов технологического резервирования?

Заданные значения параметров для всех элементов электроустановок

Наличие питания от независимого источника у каждой из секций или систем шин

Режим потребителя электрической энергии, а также наличие связи, автоматически отключающейся при нарушении нормальной работы одной из секций (систем) шин

Перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании

№209

Что, согласно Правилам устройства электроустановок, следует учитывать при решении вопросов технологического резервирования?

1

А) Заданные значения параметров для всех элементов электроустановок.

2

Б) Наличие питания от независимого источника у каждой из секций или систем шин.

3

В) Режим потребителя электрической энергии, а также наличие связи, автоматически отключающейся при нарушении нормальной работы одной из секций (систем) шин.

4

Г) Перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.

Пояснение:

ПУЭ п.1.2.11 При решении вопросов резервирования следует учитывать перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.

№210

При каких режимах заземления нейтрали, согласно Правилам устройства электроустановок, может предусматриваться работа электрических сетей напряжением 110 кВ?

1

А) При режимах с глухозаземленной либо с заземленной через резистор нейтралью.

2

Б) При режимах с глухозаземленной либо с эффективно заземленной нейтралью.

3

В) При режимах с изолированной (незаземленной) либо с заземленной через дугогасящий реактор нейтралью.

4

Г) При режимах с изолированной (незаземленной) либо с эффективно заземленной нейтралью.

Пояснение:

ПУЭ п. 1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.

Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так с эффективно заземленной нейтралью.

Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.

№211

При каком режиме заземления нейтрали, согласно Правилам устройства электроустановок, должны работать электрические сети напряжением 220 кВ и выше?

1

А) При режиме с эффективно заземленной нейтралью.

2

Б) При режиме с глухозаземленной нейтралью.

3

В) При режиме с заземленной через дугогасящий реактор нейтралью.

4

Г) При режиме с заземленной через резистор нейтралью.

Пояснение:

ПУЭ п.1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.

Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так с эффективно заземленной нейтралью.

Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.

№212

На основании чего, согласно Правилам устройства электроустановок, определяются категории электроприемников по надежности электроснабжения в процессе проектирования системы электроснабжения?

1

А) На основании загруженности электрической сети и перегрузочной способности элементов электроприемников.

2

Б) На основании возможности технологического резервирования и текущего режима, в котором находится потребитель электрической энергии.

3

В) На основании нормативной документации и технологической части проекта.

4

Г) На основании требований соответствующих глав ПУЭ и применяющегося режима заземления нейтралей.

Пояснение:

ПУЭ п.1.2.17. Категории электроприемников по надежности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.

№213

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п.1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.

Электроприемники первой категории - электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприемники третьей категории - все остальные электроприемники, не подпадающие под определения первой и второй категорий.

№214

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п.1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.

Электроприемники первой категории - электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

№215

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п. 1.2.18. Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

№216

Какое минимальное количество независимых взаимно резервирующих источников питания, согласно Правилам устройства электроустановок, должно обеспечивать электроэнергией электроприемники первой категории в нормальных режимах, если, перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания?

1

А) Два источника питания.

2

Б) Три источника питания.

3

В) Четыре источника питания.

4

Г) Шесть источников питания.

Пояснение:

ПУЭ п. 1.2.19. Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.

№217

Какое минимальное количество независимых, взаимно резервирующих источников питания, согласно Правилам устройства электроустановок, должно обеспечивать электроэнергией электроприемники особой группы первой категории в нормальных режимах, если, перерыв их электроснабжения, при нарушении электроснабжения от одного из источников питания, может быть допущен лишь на время автоматического восстановления питания?

1

А) Два источника питания.

2

Б) Три источника питания.

3

В) Четыре источника питания.

4

Г) Шесть источников питания.

Пояснение:

ПУЭ п.1.2.19. Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.

Для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания.

№218

Какое минимальное количество источников питания, согласно Правилам устройства электроустановок, должно обеспечивать электроэнергией электроприемники третьей категории в нормальных режимах при условии, что перерывы электроснабжения необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток?

1

А) Один источник питания.

2

Б) Два источника питания.

3

В) Три источника питания.

4

Г) Четыре источника питания.

Пояснение:

ПУЭ п.1.2.21. Для электроприемников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток.

№219

Что представляет собой система ТN для электроустановок напряжением до 1 кВ?

1

А) Система, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

Пояснение:

ПУЭ Область применения. Термины и определения

п. 1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

система TN - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;

№220

Что представляет собой система TN-C для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

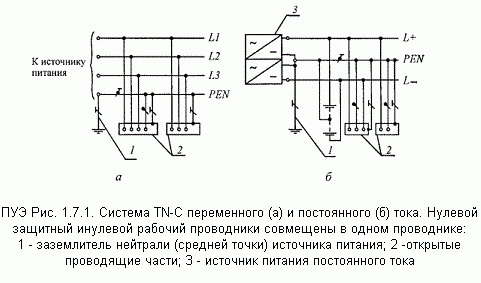

ПУЭ п. 1.7.3.система TN-C - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис.1.7.1);

№221

Что представляет собой система TN-S для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

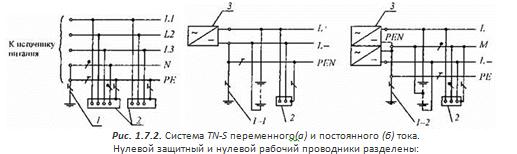

система TN-S- система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 1.7.2);

1- заземлитель нейтрали источника переменного тока; 1-1 - заземлитель вывода источника постоянного тока; 1-2 - заземлитель средней точки источника постоянного тока; 2 - открытые проводящие части; 3 - источник питания

Вторая-буква - состояние открытых проводящих частей относительно земли:

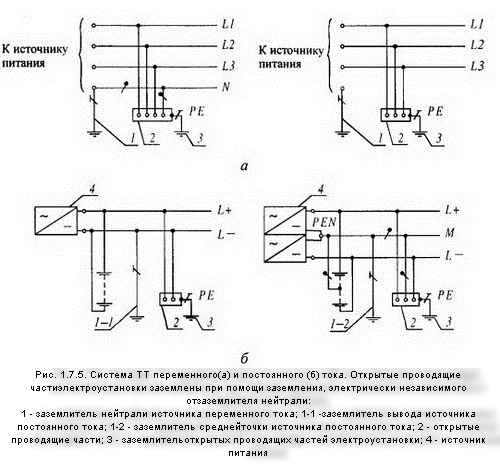

Т- открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;

N- открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (после N) буквы - совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

S- нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;

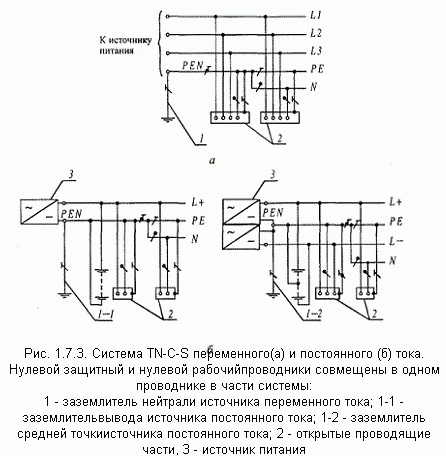

№222

Что представляет собой система TN-C-S для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

ПУЭ п.1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

система TN-C-S - система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания

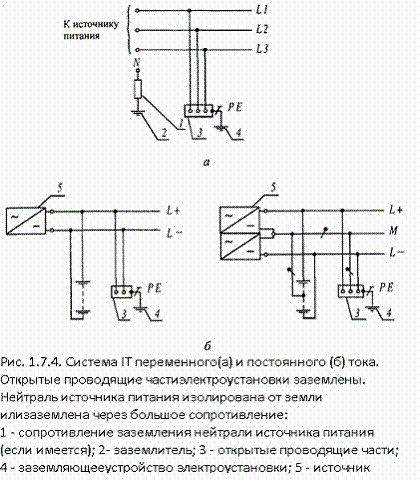

№223

Что представляет собой система IT для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

ПУЭ п.1.7.3. система IT - система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 1.7.4);

№224

Что представляет собой система TT для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.

Пояснение:

ПУЭ п.1.7.3. система TT - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены c помощью заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 1.7.5).

№225

Что является определением термина «Защита от прямого прикосновения»?

1

А) Защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

2

Б) Защита людей или животных от электрического контакта с открытыми проводящими частями.

3

В) Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

Пояснение:

ПУЭ п.1.7.13. Защита от прямого прикосновения - защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

№226

Что является определением термина «Защита при косвенном прикосновении»?

1

А) Защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

2

Б) Защита от напряжения, возникающего при стекании тока с заземлителя в землю между точкой ввода тока в заземлитель и зоной нулевого потенциала.

3

В) Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

Пояснение:

ПУЭ п.1.7.14. Защита при косвенном прикосновении - защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

Термин повреждение изоляции следует понимать как единственное повреждение изоляции.

№227

Что является определением термина «Заземлитель»?

1

А) Проводящая часть, не являющаяся частью электроустановки.

2

Б) Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.15. Заземлитель - проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

№228

Что является определением термина «Искусственный заземлитель»?

1

А) Заземлитель, специально выполняемый для целей заземления.

2

Б) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.16. Искусственный заземлитель - заземлитель, специально выполняемый для целей заземления.

№229

Что является определением термина «Естественный заземлитель»?

1

А) Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

2

Б) Проводящая часть, не являющаяся частью электроустановки.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.17. Естественный заземлитель - сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

№230

Что является определением термина «Заземление»?

1

А) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

2

Б) Заземление точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки.

3

В) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Пояснение:

ПУЭ п.1.7.28. Заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством

№231

Что является определением термина «Защитное заземление»?

1

А) Заземление, выполняемое в целях электробезопасности.

2

Б) Заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки.

3

В) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Пояснение:

ПУЭ п.1.7.29. Защитное заземление - заземление, выполняемое в целях электробезопасности.

№232

Что является определением термина «Основная изоляция»?

1

А) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током.

2

Б) Изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения.

3

В) Независимая изоляция в электроустановках напряжением до 1 кВ, для защиты при косвенном прикосновении.

Пояснение:

ПУЭ п.1.7.39. Основная изоляция - изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения.

№233

Что является определением термина «Двойная изоляция»?

1

А) Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции.

2

Б) Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.

3

В) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

Пояснение:

ПУЭ п.1.7.41. Двойная изоляция - изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции.

№234

Что является определением термина «Усиленная изоляция»?

1

А) Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.

2

Б) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

3

В) Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляци.

Пояснение:

ПУЭ п.1.7.42. Усиленная изоляция - изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

№235

Являются ли лакокрасочные покрытия изоляцией, защищающей от поражения электрическим током?

1

А) Не являются.

2

Б) Являются.

3

В) Не являются, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия.

Пояснение:

ПУЭ п.1.7.67. Основная изоляция токоведущих частей должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия. При выполнении изоляции во время монтажа она должна быть испытана в соответствии с требованиями гл.1.8.

В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние, в том числе в электроустановках напряжением выше 1 кВ, должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.

№236

Каким образом должны быть проложены продольные заземлители в электроустановках напряжением выше 1 кВ в сетях с эффективно заземленной нейтралью?

1

А) Продольные заземлители должны быть проложены рядом с электрооборудованием, со стороны, противоположной месту обслуживания, на глубине 0,3-0,5 м от поверхности земли и на расстоянии 0,6-0,9 м от фундамента оборудования.

2

Б) Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине 0,5-0,7 м от поверхности земли и на расстоянии 0,8-1,0 м от фундаментов или оснований оборудования.

3

В) Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине не менее 1,0-1,2 м от поверхности земли и на расстоянии 1,5-1,8 м от фундаментов или оснований оборудования.

Пояснение:

ПУЭ п.1.7.90. Заземляющее устройство, которое выполняется с соблюдением требований к его сопротивлению, должно иметь в любое время года сопротивление не более 0,5 Ом с учетом сопротивления естественных и искусственных заземлителей.

В целях выравнивания электрического потенциала и обеспечения присоединения электрооборудования к заземлителю на территории, занятой оборудованием, следует прокладывать продольные и поперечные горизонтальные заземлители и объединять их между собой в заземляющую сетку.

Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине 0,5-0,7 м от поверхности земли и на расстоянии 0,8-1,0 м от фундаментов или оснований оборудования. Допускается увеличение расстояний от фундаментов или оснований оборудования до 1,5 м с прокладкой одного заземлителя для двух рядов оборудования, если стороны обслуживания обращены друг к другу, а расстояние между основаниями или фундаментами двух рядов не превышает 3,0 м.

№237

Каким должно быть сопротивление заземляющего устройства, к которому присоединены выводы источника трансформатора, при линейном напряжении 380 В источника трехфазного тока?

1

А) Не более 2 Ом.

2

Б) Не более 4 Ом.

3

В) Не более 6 Ом.

4

Г) Не более 8 Ом.

Пояснение:

ПУЭ п.1.7.101. Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE-проводника ВЛ напряжением до 1 кВ при количестве отходящих линий не менее двух. Сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока, должно быть не более 15, 30 и 60 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

При удельном сопротивлении земли >100 Ом·м допускается увеличивать указанные нормы в 0,01 раз, но не более десятикратного.

№238

Что может быть использовано в качестве естественных заземлителей?

1

А) Металлические трубы водопровода, проложенные в земле.

2

Б) Трубопроводы канализации.

3

В) Трубопроводы центрального отопления.

4

Г) Все перечисленные здесь трубы и трубопроводы.

Пояснение:

ПУЭ п.1.7.109. В качестве естественных заземлителей могут быть использованы:

1) металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;

2) металлические трубы водопровода, проложенные в земле;

3) обсадные трубы буровых скважин;

4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т.п.;

5) рельсовые пути магистральных неэлектрифицированных и железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;

6) другие находящиеся в земле металлические конструкции и сооружения;

7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводы канализации и центрального отопления. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству в целях уравнивания потенциалов в соответствии с 1.7.82.

Не следует использовать в качестве заземлителей железобетонные конструкции зданий и сооружений с предварительно напряженной арматурой, однако это ограничение не распространяется на опоры ВЛ и опорные конструкции ОРУ.

Возможность использования естественных заземлителей по условию плотности протекающих по ним токов, необходимость сваркиарматурных стержней железобетонных фундаментов и конструкций, приварки анкерных болтов стальных колонн к арматурным стержням железобетонных фундаментов, а также возможность использования фундаментов в сильноагрессивных средах должны быть определены расчетом.

№239

Какое минимальное сечение должен иметь медный заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления, к главной заземляющей шине в электроустановках напряжением до 1 кВ?

1

А) 2,5 мм2.

2

Б) 6 мм2.

3

В) 7,5 мм2.

4

Г) 10 мм2.

Пояснение:

ПУЭ п.1.7.117. Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный - 10 мм2, алюминиевый - 16 мм2, стальной - 75 мм2.

№240

Что может использоваться в качестве РЕ-проводников в электроустановках напряжением до 1000 В?

1

А) Стальные трубы электропроводок.

2

Б) Свинцовые оболочки проводов и кабелей.

3

В) Водопроводные трубы при наличии в них изолирующих вставок.

4

Г) Трубы канализации и центрального отопления.

Пояснение:

ПУЭ п.1.7.121. В качестве PE-проводников в электроустановках напряжением до 1 кВ могут использоваться:

1) специально предусмотренные проводники:

жилы многожильных кабелей;

изолированные или неизолированные провода в общей оболочке с фазными проводами;

стационарно проложенные изолированные или неизолированные проводники;

2) открытые проводящие части электроустановок:

алюминиевые оболочки кабелей;

стальные трубы электропроводок;

металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления.

Металлические короба и лотки электропроводок можно использовать в качестве защитных проводников при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения;

3) некоторые сторонние проводящие части:

металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.);

арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122;

металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).

№241

Каким должно быть минимальное сечение отдельно проложенных защитных алюминиевых проводников?

1

А) 2,5 мм2.

2

Б) 4 мм2.

3

В) 8 мм2.

4

Г) 14 мм2.

5

Д) 16 мм2.

Пояснение:

ПУЭ п.1.7.127. Во всех случаях сечение медных защитных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными проводниками, должно быть не менее:

2,5 мм2 - при наличии механической защиты;

4 мм2 - при отсутствии механической защиты.

Сечение отдельно проложенных защитных алюминиевых проводников должно быть не менее 16 мм2.

№242

Каким образом должно быть выполнено присоединение заземляющих и нулевых защитных проводников, и проводников уравнивания потенциалов к открытым проводящим частям?

1

А) Только при помощи сварки.

2

Б) При помощи болтовых соединений или сварки.

3

В) При помощи болтовых соединений или гибких проводников.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.7.142. Присоединения заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям должны быть выполнены при помощи болтовых соединений или сварки.

Присоединения оборудования, подвергающегося частому демонтажу или установленного на движущихся частях или частях, подверженных сотрясениям и вибрации, должны выполняться при помощи гибких проводников.

Соединения защитных проводников электропроводок и ВЛ следует выполнять теми же методами, что и соединения фазных проводников.

При использовании естественных заземлителей для заземления электроустановок и сторонних проводящих частей в качестве защитных проводников и проводников уравнивания потенциалов контактные соединения следует выполнять методами, предусмотренными ГОСТ 12.1.030 "ССБТ. Электробезопасность. Защитное заземление, зануление".

№243

Что может быть применено для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники?

1

А) Автоматическое отключение питания.

2

Б) Защитное электрическое разделение цепей.

3

В) Сверхнизкое напряжение.

4

Г) Двойная изоляция.

5

Д) Любая из перечисленных мер защиты в зависимости от категории помещения по уровню опасности поражения людей электрическим током.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.7.148. Питание переносных электроприемников переменного тока следует выполнять от сети напряжением не выше 380/220 В.

В зависимости от категории помещения по уровню опасности поражения людей электрическим током (см. гл. 1.1) для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники, могут быть применены автоматическое отключение питания, защитное электрическое разделение цепей, сверхнизкое напряжение, двойная изоляция.

1.7.149. При применении автоматического отключения питания металлические корпуса переносных электроприемников, за исключением электроприемников с двойной изоляцией, должны быть присоединены к нулевому защитному проводнику в системе TN или заземлены в системе IT, для чего должен быть предусмотрен специальный защитный (PE) проводник, расположенный в одной оболочке с фазными проводниками (третья жила кабеля или провода - для электроприемников однофазного и постоянного тока, четвертая или пятая жила - для электроприемников трехфазного тока), присоединяемый к корпусу электроприемника и к защитному контакту вилки штепсельного соединителя. PE-проводник должен быть медным, гибким, его сечение должно быть равно сечению фазных проводников. Использование для этой цели нулевого рабочего (N) проводника, в том числе расположенного в общей оболочке с фазными проводниками, не допускается.

№244

Что не допускается, совместно, прокладывать в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий?

1

А) Силовые и контрольные кабели цепей нескольких машин, панелей, щитов, пультов, связанных технологическим процессом.

2

Б) Взаиморезервируемые провода и кабели.

3

В) Провода и кабели цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.

4

Г) Провода и кабели осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Пояснение:

ПУЭ п. 2.1.15. В стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.

2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.

3. Цепей, питающих сложный светильник.

4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.

5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

№245

Что должно быть обеспечено при прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах?

1

А) Изоляция труб, глухих коробов, гибких металлических рукавов и замкнутых каналов.

2

Б) Возможность замены проводов и кабелей.

3

В) Защита от атмосферных осадков.

Пояснение:

ПУЭ п. 2.1.19. При прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах должна быть обеспечена возможность замены проводов и кабелей.

№246

Что должно учитываться при выборе вида электропроводки и способа прокладки проводов и кабелей?

1

А) Требования охраны окружающей среды.

2

Б) Требования электробезопасности и пожарной безопасности.

3

В) Экспертное мнение главного энергетика и технолога проектной и эксплуатирующей организации.

Пояснение:

ПУЭ п. 2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

№247

Какие провода следует применять при наличии масел и эмульсий в местах их прокладки?

1

А) Защищенные провода в оболочке из трудносгораемых материалов.

2

Б) Провода с маслостойкой изоляцией.

3

В) Провода с резиновой изоляцией в оплетке из хлопчатобумажной или синтетической пряжи.

Пояснение:

ПУЭ п. 2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.

№248

Допускается ли совмещенная прокладка токопроводов и технологических трубопроводов на общих опорах?

1

А) Допускается.

2

Б) Не допускается.

3

В) Допускается, но только в горных районах.

Пояснение:

ПУЭ п. 2.2.33. Гибкие токопроводы на открытом воздухе должны прокладываться на самостоятельных опорах. Совмещенная прокладка токопроводов и технологических трубопроводов на общих опорах не допускается.

№249

На каком расстоянии на кабелях, проложенных в кабельных сооружениях, должны располагаться бирки?

1

А) Не реже чем через каждые 50 м.

2

Б) Не реже чем через каждые 100 м.

3

В) Не реже чем через каждые 150 м.

Пояснение:

ПУЭ п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт - номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

№250

Какое максимальное количество силовых кабелей, при прокладке в земле, рекомендуется прокладывать в траншее?

1

А) 6 силовых кабелей.

2

Б) 8 силовых кабелей.

3

В) 10 силовых кабелей.

Пояснение:

ПУЭ п. 2.3.25. При выборе способов прокладки силовых кабельных линий до 35 кВ необходимо руководствоваться следующим:

1. При прокладке кабелей в земле рекомендуется в одной траншее прокладывать не более шести силовых кабелей. При большем количестве кабелей рекомендуется прокладывать их в отдельных траншеях с расстоянием между группами кабелей не менее 0,5 м или в каналах, туннелях, по эстакадам и в галереях.

2. Прокладка кабелей в туннелях, по эстакадам и в галереях рекомендуется при количестве силовых кабелей, идущих в одном направлении, более 20.

3. Прокладка кабелей в блоках применяется в условиях большой стесненности по трассе, в местах пересечений с железнодорожными путями и проездами, при вероятности разлива металла и т. п.

4. При выборе способов прокладки кабелей по территориям городов должны учитываться первоначальные капитальные затраты и затраты, связанные с производством эксплуатационно-ремонтных работ, а также удобство и экономичность обслуживания сооружений.

№251

Каким должно быть минимальное расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений?

1

А) 0,4 м.

2

Б) 0,5 м.

3

В) 0,6 м.

4

Г) Не нормируется.

Пояснение:

ПУЭ п. 2.3.85. Расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 м. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается. При прокладке транзитных кабелей в подвалах и технических подпольях жилых и общественных зданий следует руководствоваться СНиП Госстроя России

№252

Каким должно быть расстояние в свету между кабелем и стенкой канала теплопровода при прокладке кабельной линии параллельно с теплопроводом?

1

А) Не менее 0,5 м.

2

Б) Не менее 1,0 м.

3

В) Не менее 2,0 м.

Пояснение:

ПУЭ п. 2.3.89. При прокладке кабельной линии параллельно с теплопроводом расстояние в свету между кабелем и стенкой канала теплопровода должно быть не менее 2 м или теплопровод на всем участке сближения с кабельной линией должен иметь такую теплоизоляцию, чтобы дополнительный нагрев земли теплопроводом в месте прохождения кабелей в любое время года не превышал 10 град. C для кабельных линий до 10 кВ и 5 град. C - для линий 20 - 220 кВ.

№253

Когда допускается переход кабелей из блоков в землю без кабельных колодцев?

1

А) При числе кабелей до 10 и напряжении не выше 35 кВ.

2

Б) При числе кабелей более 10 и напряжении выше 35 кВ.

3

В) Не допускается без кабельных колодцев осуществлять переход кабелей из блоков в землю.

Пояснение:

ПУЭ п. 2.3.108. В местах, где изменяется направление трассы кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться также и на прямолинейных участках трассы на расстоянии один от другого, определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и напряжении не выше 35 кВ переход кабелей из блоков в землю допускается осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков должны быть заделаны водонепроницаемым материалом.

№254

Допускается ли в кабельном сооружении иметь один выход?

1

А) Допускается.

2

Б) Не допускается.

3

В) Допускается, но только при длине кабельного сооружения не более 25 м.

4

Г) Допускается, но только длине кабельного сооружения не менее 50 м.

Пояснение:

ПУЭ п. 2.3.113. Выходы из кабельных сооружений должны предусматриваться наружу или в помещения с производствами категорий Г и Д. Количество и расположение выходов из кабельных сооружений должно определяться, исходя из местных условий, но их должно быть не менее двух. При длине кабельного сооружения не более 25 м допускается иметь один выход.

№255

Чем должны перекрываться кабельные каналы и двойные полы в распределительных устройствах и помещениях?

1

А) Съемными несгораемыми плитами.

2

Б) Рифленой сталью.

3

В) Деревянными щитами с паркетом, защищенными снизу асбестом и по асбесту жестью.

4

Г) Пластиковыми перекрытиями.

Пояснение:

ПУЭ п. 2.3.115. Кабельные каналы и двойные полы в распределительных устройствах и помещениях должны перекрываться съемными несгораемыми плитами. В электромашинных и тому подобных помещениях каналы рекомендуется перекрывать рифленой сталью, а в помещениях щитов управления с паркетными полами - деревянными щитами с паркетом, защищенными снизу асбестом и по асбесту жестью. Перекрытие каналов и двойных полов должно быть рассчитано на передвижение по нему соответствующего оборудования.

№256

Каким должно быть расстояние в производственных помещениях между параллельно проложенными силовыми кабелями и трубопроводами с горючими жидкостями?

1

А) Не менее 0,25 м.

2

Б) Не менее 0,5 м.

3

В) Не менее 0,8 м.

4

Г) Не менее 1,0 м.

Пояснение:

ПУЭ п. 2.3.134. При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

1. Кабели должны быть доступны для ремонта, а открыто проложенные - и для осмотра.

Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями, приведенными в 2.3.15.

2. Расстояние в свету между кабелями должно соответствовать приведенному в табл. 2.3.1.

3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями - не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

№257

Какой тип опор устанавливается в местах изменения направления трассы воздушной линии электропередачи?

1

А) Промежуточные опоры.

2

Б) Анкерные опоры.

3

В) Угловые опоры.

4

Г) Концевые опоры.

Пояснение:

ПУЭ п. 2.4.50. На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

1) промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

2) анкерные, устанавливаемые для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов ВЛ. Эти опоры должны воспринимать в нормальных режимах работы усилия от разности тяжения проводов, направленные вдоль ВЛ;

3) угловые, устанавливаемые в местах изменения направления трассы ВЛ. Эти опоры при нормальных режимах работы должны воспринимать результирующую нагрузку от тяжения проводов смежных пролетов. Угловые опоры могут быть промежуточными и анкерного типа;

№258

Какой тип опор устанавливается на прямых участках трассы воздушной линии электропередачи?

1

А) Промежуточные опоры.

2

Б) Анкерные опоры.

3

В) Угловые опоры.

4

Г) Концевые опоры.

Пояснение:

ПУЭ п. 2.4.50. На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

1) промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

№259

Допускается ли прохождение воздушной линии электропередачи по территории стадионов, учебных и детских учреждений?

1

А) Не допускается.

2

Б) Допускается.

3

В) Допускается при согласовании с Ростехнадзором.

4

Г) Допускается при соответствующем обосновании в рабочей документации.

Пояснение:

ПУЭ п. 2.5.216. Расстояния по горизонтали от крайних проводов ВЛ при наибольшем их отклонении до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений должны быть не менее: 2 м - для ВЛ до 20 кВ, 4 м - для ВЛ 35-110 кВ, 5 м - для ВЛ 150 кВ и 6 м - для ВЛ 220 кВ.

Расстояния по горизонтали от крайних проводов ВЛ 330 кВ и выше должны быть не менее:

до ближайших частей непроизводственных и производственных зданий и сооружений электрических станций и подстанций при наибольшем отклонении проводов: 8 м - для ВЛ 330 кВ, 10 м - для ВЛ 500-750 кВ;

до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений (кроме электрических станций и подстанций) при неотклоненном положении проводов: 20 м - для ВЛ 330 кВ, 30 м - для ВЛ 500 кВ, 40 м - для ВЛ 750 кВ.

Прохождение ВЛ по территориям стадионов, учебных и детских учреждений не допускается.

№260

Что, согласно Правилам устройства электроустановок, называется питающей осветительной сетью?

1

А) Сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

2

Б) Сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

3

В) Сеть от щитков до светильников, штепсельных розеток и других электроприемников.

4

Г) Система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

Пояснение:

ПУЭ п. 6.1.3. Питающая осветительная сеть - сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

№261

Что, согласно Правилам устройства электроустановок, называется распределительной сетью?

1

А) Сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

2

Б) Сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

3

В) Сеть от щитков до светильников, штепсельных розеток и других электроприемников.

4

Г) Система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

Пояснение:

ПУЭ п. 6.1.4. Распределительная сеть - сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

№262

Что, согласно Правилам устройства электроустановок, называется групповой сетью?

1

А) Сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

2

Б) Сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

3

В) Сеть от щитков до светильников, штепсельных розеток и других электроприемников.

4

Г) Система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

Пояснение:

ПУЭ п. 6.1.5. Групповая сеть - сеть от щитков до светильников, штепсельных розеток и других электроприемников.

№263

Какие условия для обычного исполнения светильников, согласно Правилам устройства электроустановок, должны соблюдаться при применении люминесцентных ламп в осветительных установках?

1

А) Температура окружающей среды не должна быть выше 30 °С; напряжение у осветительных приборов должно быть не более 90 % номинального.

2

Б) Температура окружающей среды не должна быть выше 35 °С; напряжение у осветительных приборов должно быть не более 95 % номинального.

3

В) Температура окружающей среды не должна быть ниже 5 °С; напряжение у осветительных приборов должно быть не менее 90% номинального.

4

Г) Температура окружающей среды не должна быть ниже 0 °С; напряжение у осветительных приборов должно быть не менее 80% номинального.

Пояснение:

ПУЭ п. 6.1.11. Для электрического освещения следует, как правило, применять разрядные лампы низкого давления (например люминесцентные), лампы высокого давления (например металлогалогенные типа ДРИ, ДРИЗ, натриевые типа ДНаТ, ксеноновые типов ДКсТ, ДКсТЛ, ртутно-вольфрамовые, ртутные типа ДРЛ). Допускается использование и ламп накаливания.

При применении люминесцентных ламп в осветительных установках должны соблюдаться следующие условия для обычного исполнения светильников:

1. Температура окружающей среды не должна быть ниже 5 °С.

2. Напряжение у осветительных приборов должно быть не менее 90 % номинального.

№264

Светильники какого класса защиты, согласно Правилам устройства электроустановок, необходимо применять (за исключением светильников, обслуживаемых с кранов) в помещениях с повышенной опасностью и особо опасных помещениях при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м при условии, что цепь не защищена устройством защитного отключения?

1

А) Класса защиты 0 или 1.

2

Б) Класса защиты 2 или 3.

3

В) Только класса защиты 0.

4

Г) Только класса защиты 3.

Пояснение:

ПУЭ п. 6.1.14. В помещениях с повышенной опасностью и особо опасных при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м применение светильников класса защиты 0 запрещается, необходимо применять светильники класса защиты 2 или 3. Допускается использование светильников класса защиты 1, в этом случае цепь должна быть защищена устройством защитного отключения (УЗО) с током срабатывания до 30 мА.

Указанные требования не распространяются на светильники, обслуживаемые с кранов. При этом расстояние от светильников до настила моста крана должно быть не менее 1,8 м или светильники должны быть подвешены не ниже нижнего пояса ферм перекрытия, а обслуживание этих светильников с кранов должно выполняться с соблюдением требований техники безопасности.

№265

Светильники какого минимального класса защиты, согласно Правилам устройства электроустановок, допускается применять (за исключением светильников, обслуживаемых с кранов) в помещениях с повышенной опасностью и особо опасных помещениях при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м при условии, что цепь защищена устройством защитного отключения?

1

А) Класса защиты 0.

2

Б) Класса защиты 1.

3

В) Класса защиты 2.

4

Г) Класса защиты 3.

Пояснение:

ПУЭ п. 6.1.14. В помещениях с повышенной опасностью и особо опасных при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м применение светильников класса защиты 0 запрещается, необходимо применять светильники класса защиты 2 или 3. Допускается использование светильников класса защиты 1, в этом случае цепь должна быть защищена устройством защитного отключения (УЗО) с током срабатывания до 30 мА.

Указанные требования не распространяются на светильники, обслуживаемые с кранов. При этом расстояние от светильников до настила моста крана должно быть не менее 1,8 м или светильники должны быть подвешены не ниже нижнего пояса ферм перекрытия, а обслуживание этих светильников с кранов должно выполняться с соблюдением требований техники безопасности.

№266

Какое напряжение, согласно Правилам устройства электроустановок, должно применяться для питания переносных светильников в помещениях с повышенной опасностью и особо опасных помещениях?

1

А) Напряжение не выше 50 В.

2

Б) Напряжение не выше 110 В.

3

В) Напряжение не выше 220 В.

4

Г) Напряжение не выше 127 В.

Пояснение:

ПУЭ п. 6.1.17. Для питания переносных светильников в помещениях с повышенной опасностью и особо опасных должно применяться напряжение не выше 50 В.

№267

На какие виды, согласно Правилам устройства электроустановок, делится аварийное освещение?

1

А) Дежурное освещение и эвакуационное освещение.

2

Б) Общее освещение и сигнальное освещение.

3

В) Освещение безопасности и эвакуационное освещение.

4

Г) Рабочее освещение и комбинированное освещение.

Пояснение:

ПУЭ п. 6.1.21. Аварийное освещение разделяется на освещение безопасности и эвакуационное.

Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения.

Светильники рабочего освещения и светильники освещения безопасности в производственных и общественных зданиях и на открытых пространствах должны питаться от независимых источников.

№268

Для чего, согласно Правилам устройства электроустановок, предназначено освещение безопасности?

1

А) Для продолжения работы при аварийном отключении рабочего освещения.

2

Б) Для освещение территории в нерабочее время.

3

В) Для установки вдоль границ территорий, охраняемых специальным персоналом.

4

Г) Для обеспечения освещения вне производственных помещений.

Пояснение:

ПУЭ п. 6.1.21. Аварийное освещение разделяется на освещение безопасностии эвакуационное.

Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения.

№269

Что, согласно Правилам устройства электроустановок, может применяться для питания групп светильников вместо групповых щитков при использовании шинопроводов в качестве линий питающей осветительной сети?

1

А) Индивидуальные модульные учетно-распределительные щитки.

2

Б) Только присоединяемые к шинопроводу отдельные аппараты защиты.

3

В) Только присоединяемые к шинопроводу отдельные аппараты управления.

4

Г) Присоединяемые к шинопроводу отдельные аппараты защиты и управления.

Пояснение:

ПУЭ п. 6.2.7. При использовании шинопроводов в качестве линий питающей осветительной сети вместо групповых щитков могут применяться присоединяемыек шинопроводу отдельные аппараты защиты и управления для питания групп светильников. При этом должен быть обеспечен удобный и безопасный доступ к указанным аппаратам.

№270

На какой максимальной высоте над уровнем пола, согласно Правилам устройства электроустановок, должны устанавливаться светильники, обслуживаемые со стремянок или приставных лестниц?

1

А) На высоте не более 3 м до низа светильника.

2

Б) На высоте не более 6 м до узла крепления светильника.

3

В) На высоте не более 5 м до низа светильника.

4

Г) На высоте не более 7 м до узла крепления светильника.

Пояснение:

ПУЭ п. 6.6.2. Светильники, обслуживаемые со стремянок или приставных лестниц, должны устанавливаться на высоте не более 5 м (до низа светильника) над уровнем пола. При этом расположение светильников над крупным оборудованием, приямками и в других местах, где невозможна установка лестниц или стремянок, не допускается.

№271

На какой высоте, как правило, должны устанавливаться штепсельные розетки на номинальный ток до 16 А и напряжение до 250 В производственных помещениях?

1

А) На высоте до 1,0 м.

2

Б) На высоте 0,8-1,0 м.

3

В) На высоте до 1,5 м.

4

Г) На высоте более 1,5 м.

Пояснение:

ПУЭ п. 6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

№272

Допускается ли, согласно Правилам устройства электроустановок, сооружение встроенных или пристроенных подстанций в спальных корпусах различных учреждений, в школьных и других учебных заведениях?

1

А) Допускается без ограничений.

2

Б) Допускается при выполнении в полном объеме санитарных требований по ограничению уровня шума и вибрации.

3

В) Допускается, если это согласовано с руководством учреждений и учебных заведений.

4

Г) Не допускается.

Пояснение:

ПУЭ п. 7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

№273

В каких случаях, согласно Правилам устройства электроустановок, допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов в жилых зданиях при выполнении в полном объеме санитарных требований по ограничению уровня шума и вибрации в соответствии с действующими стандартами?

1

А) В любых случаях по согласованию с управляющей компанией или ТСЖ.

2

Б) В любых случаях по согласованию с органами муниципальной власти.

3

В) В исключительных случаях по согласованию с жильцами.

4

Г) В исключительных случаях по согласованию с органами государственного надзора.

Пояснение:

ПУЭ п. 7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

№274

Какое минимальное расстояние, согласно Правилам устройства электроустановок, должно быть от места установки ВУ, ВРУ, ГРЩ до трубопроводов (водопровод, отопление, канализация, внутренние водостоки)?

1

А) Расстояние не менее 0,5 м.

2

Б) Расстояние не менее 1,0 м.

3

В) Расстояние не менее 2,0 м.

4

Г) Расстояние не менее 3,5 м.

Пояснение:

ПУЭ п. 7.1.28. ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.

Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

№275

Каким, согласно Правилам устройства электроустановок, должно быть сечение РЕ проводников, не входящих в состав кабеля?

1

А) Не менее 1,5 мм2 - при наличии механической защиты и 2 мм2 - при ее отсутствии.

2

Б) Не менее 2,5 мм2 - при наличии механической защиты и 4 мм2 - при ее отсутствии.

3

В) Не менее 4 мм2 - при наличии механической защиты и 6 мм2 - при ее отсутствии.

4

Г) Не менее 7,5 мм2 - при наличии механической защиты и 5,5 мм2 - при ее отсутствии.

Пояснение:

ПУЭ п. 7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 - при наличии механической защиты и 4 мм2 - при ее отсутствии.

№276

Что используется при присоединении переносной или передвижной электросварочной установки непосредственно к стационарной электрической сети?

1

А) Автоматический выключатель и предохранители.

2

Б) Коммутационный и защитный аппараты (аппарат) с разборными или разъемными контактными соединениями.

3

В) Измерительный прибор.

Пояснение:
