Описание теста

№1

Как классифицируются помещения в отношении опасности поражения людей электрическим током?

1

А) Помещения без повышенной опасности и помещения с повышенной опасностью.

2

Б) Помещения без повышенной опасности, помещения с повышенной опасностью, особо опасные помещения.

3

В) Неопасные, опасные и особо опасные помещения.

4

Г) Неопасные, малоопасные, опасные и особо опасные помещения.

Пояснение:

ПУЭ п.1.1.13 п.1.1.13. В отношении опасности поражения людей электрическим током различаются:

1) помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность (см. пп. 2 и 3);

2) помещения с повышенной опасностью, характеризующиеся наличием одного из следующих условий, создающих повышенную опасность:

сырость или токопроводящая пыль (см. 1.1.8 и 1.1.11);

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (см. 1.1.10);

возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой;

3) особо опасные помещения, характеризующиеся наличием одного из следующих условий, создающих особую опасность:

особая сырость (см. 1.1.9);

химически активная или органическая среда (см. 1.1.12);

одновременно два или более условий повышенной опасности (см. 1.1.13, п. 2);

4) территория открытых электроустановок в отношении опасности поражения людей электрическим током приравнивается к особо опасным помещениям.

№2

Какие помещения относятся к помещениям с повышенной опасностью поражения людей электрическим током?

1

А) Помещения, характеризующиеся наличием сырости или токопроводящей пыли.

2

Б) Помещения, характеризующиеся наличием металлических, земляных, железобетонных и других токопроводящих полов.

3

В) Помещения, характеризующиеся наличием высокой температуры.

4

Г) Помещения, характеризующиеся возможностью одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой.

5

Д) Любое из перечисленных помещений относится к помещениям с повышенной опасностью.

Пояснение:

(ПУЭ) п.1.1.13. В отношении опасности поражения людей электрическим током различаются:

2) помещения с повышенной опасностью, характеризующиеся наличием одного из следующих условий, создающих повышенную опасность:

сырость или токопроводящая пыль (см. 1.1.8 и 1.1.11);

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (см. 1.1.10);

возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой;

№3

Какие помещения, согласно ПУЭ, называются сырыми?

1

А) Помещения, в которых относительная влажность воздуха не превышает 60 %.

2

Б) Помещения, в которых относительная влажность воздуха превышает 75 %.

3

В) Помещения, в которых относительная влажность воздуха не превышает 90 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 100 %.

Пояснение:

ПУЭ п.1.1.8. Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75 %.

ПУЭ п.п.1.1.6. Сухие помещения - помещения, в которых относительная влажность воздуха не превышает 60 %.

При отсутствии в таких помещениях условий, указанных в пп. 1.1.10-1.1.12, они называются нормальными.

1.1.7. Влажные помещения - помещения, в которых относительная влажность воздуха более 60 %, но не превышает 75 %.

1.1.8. Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения - помещения, в которых относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой).

1.1.10. Жаркие помещения - помещения, в которых под воздействием различных тепловых излучений температура постоянно или периодически (более 1 суток) превышает 35 °С (например, помещения с сушилками, обжигательными печами, котельные).

№4

Какие помещения, согласно ПУЭ, относятся к влажным?

1

А) Помещения, в которых относительная влажность воздуха больше 60 %, но не превышает 75 %.

2

Б) Помещения, в которых относительная влажность воздуха в пределах 80 %.

3

В) Помещения, в которых относительная влажность воздуха больше 75 %, но не превышает 90 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 100 %.

Пояснение:

ПУЭ п. 1.1.7. Влажными помещениями называются помещения, в которых пары или конденсирующая влага выделяются лишь кратковременно в небольших количествах, а относительная влажность воздуха более 60%, но не превышает 75%.

№5

Какие помещения, согласно ПУЭ, называются сухими?

1

А) Помещения, в которых относительная влажность воздуха не превышает 60 %.

2

Б) Помещения, в которых относительная влажность воздуха не превышает 75 %.

3

В) Помещения, в которых относительная влажность воздуха не превышает 70 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 65 %.

Пояснение:

ПУЭ.п. 1.1.6. Сухие помещения - помещения, в которых относительная влажность воздуха не превышает 60 %.

№6

Каким образом должны быть обозначены нулевые рабочие (нейтральные) проводники в электроустановках?

1

А) Буквой N и голубым цветом.

2

Б) Буквой N и белым цветом.

3

В) Буквой Н и голубым цветом.

4

Г) Буквой Н и серым цветом.

Пояснение:

ПУЭ п.1.1.29.Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям".

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.

№7

Каким образом обозначаются проводники защитного заземления, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью?

1

А) Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

2

Б) Обозначаются RE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины белого и зеленого цветов.

3

В) Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и белого цветов.

Пояснение:

ПУЭ п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям".

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

№8

Каким цветом должны быть обозначены шины трехфазного тока?

1

А) Шины фазы A - зеленым, фазы B - желтым, фазы C - красным цветом.

2

Б) Шины фазы A - зеленым, фазы B - красным, фазы C - желтым цветом.

3

В) Шины фазы A - желтым, фазы B - зеленым, фазы C - красным цветом.

4

Г) Шины фазы A - красным, фазы B - зеленым, фазы C - желтым цветом.

Пояснение:

ПУЭ п.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

1) при переменном трехфазном токе: шины фазы A - желтым, фазы B - зеленым, фазы C - красным цветом;

№9

Как обозначаются шины при переменном однофазном токе?

1

А) Шина B, присоединенная к концу обмотки источника питания, - красным цветом, шина A, присоединенная к началу обмотки источника питания, - желтым цветом.

2

Б) Шина B, присоединенная к концу обмотки источника питания, - зеленым цветом, шина A, присоединенная к началу обмотки источника питания, - желтым цветом.

3

В) Шина А, присоединенная к концу обмотки источника питания, - синим цветом, шина В, присоединенная к началу обмотки источника питания, - зеленым цветом.

4

Г) Шина B, присоединенная к концу обмотки источника питания, - голубым цветом, шина A, присоединенная к началу обмотки источника питания, - зеленым цветом.

Пояснение:

ПУЭп.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

2) при переменном однофазном токе шина В, присоединенная к концу обмотки источника питания, - красным цветом, шина А, присоединенная к началу обмотки источника питания, - желтым цветом.

Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;

№10

Как обозначаются шины при постоянном токе?

1

А) Положительная шина (+) - красным цветом, отрицательная (-) - синим и нулевая рабочая M - голубым цветом.

2

Б) Положительная шина (+) - синим цветом, отрицательная (-) - красным и нулевая рабочая M - голубым цветом.

3

В) Положительная шина (+) - зеленым цветом, отрицательная (-) - красным и нулевая рабочая M - голубым цветом.

4

Г) Положительная шина (+) - желтым цветом, отрицательная (-) - зеленым и нулевая рабочая M - голубым цветом.

Пояснение:

ПУЭ п.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

3) при постоянном токе: положительная шина (+) - красным цветом, отрицательная (-) - синим и нулевая рабочая M - голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.

№11

Что, согласно Правилам устройства электроустановок, называется приемником электрической энергии (электроприемником)?

1

А) Распределительное устройство, предназначенное для обеспечения потребителей электрической энергией.

2

Б) Подстанция, работающая на определенной территории.

3

В) Электроустановка, предназначенная для обеспечения потребителей электрической энергией.

4

Г) Аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

Пояснение:

ПУЭ п.1.2.7. Приемник электрической энергии (электроприемник) - аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

№12

Что, согласно Правилам устройства электроустановок, называется потребителем электрической энергии?

1

А) Электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью процесса передачи и распределения электрической энергии.

2

Б) Электрические и тепловые сети, связанные общностью режимов в непрерывном процессе преобразования, передачи и распределения электрической и тепловой энергии.

3

В) Электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

4

Г) Системы электроснабжения подземных, тяговых и других специальных установок, связанных общностью технологических процессов.

Пояснение:

ПУЭ П.1.2.8. Потребитель электрической энергии - электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

№13

Что, согласно Правилам устройства электроустановок, называется нормальным режимом потребителя электрической энергии?

1

А) Режим, при котором обеспечиваются средние значения параметров его работы.

2

Б) Режим, при котором обеспечиваются заданные значения параметров его работы.

3

В) Режим, при котором обеспечиваются максимальные значения параметров его работы.

4

Г) Режим, при котором обеспечиваются минимальные значения параметров его работы.

Пояснение:

ПУЭ п.1.2.9. Нормальный режим потребителя электрической энергии - режим, при котором обеспечиваются заданные значения параметров его работы.

Послеаварийный режим - режим, в котором находится потребитель электрической энергии в результате нарушения в системе его электроснабжения до установления нормального режима после локализации отказа.

№14

Что, согласно Правилам устройства электроустановок, называется независимым источником питания?

1

А) Источник питания, на котором сохраняется напряжение в нормальном режиме при исчезновении его на другом или других источниках питания.

2

Б) Источник питания, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом или других источниках питания.

3

В) Аппарат, агрегат и др., предназначенный для независимого преобразования электрической энергии в другой вид энергии.

4

Г) Электрическая часть энергосистемы, питающая приемники электрической энергии, размещающиеся на определенной территории.

Пояснение:

ПУЭ п. 1.2.10 . Независимым источником питания электроприемника или группы электроприемников называется источник питания, на котором сохраняется напряжение в пределах, регламентированных настоящими Правилами для послеаварийного режима, при исчезновении его на другом или других источниках питания этих электроприемников.

К числу независимых источников питания относятся две секции или системы шин одной или двух электростанций и подстанций при одновременном соблюдении следующих двух условий:

1 ) каждая из секций или систем шин в свою очередь имеет питание от независимого источника питания;

2 ) секции (системы) шин не связаны между собой или имеют связь, автоматически отключающуюся при нарушении нормальной работы одной из секций (систем) шин.

№15

Как, согласно Правилам устройства электроустановок, должны рассматриваться внешнее и внутреннее электроснабжение при проектировании систем электроснабжения и реконструкции электроустановок?

1

А) Раздельно, с учетом возможностей и целесообразности технологического резервирования.

2

Б) Раздельно, без учета возможностей и целесообразности технологического резервирования.

3

В) В комплексе, с учетом возможностей и целесообразности технологического резервирования.

4

Г) В комплекса, без учета возможностей и целесообразности технологического резервирования.

Пояснение:

ПУЭ п.1.2.11 . При проектировании систем электроснабжения и реконструкции электроустановок должны рассматриваться следующие вопросы:

1 ) перспектива развития энергосистем и систем электроснабжения с учетом рационального сочетания вновь сооружаемых электрических сетей с действующими и вновь сооружаемыми сетями других классов напряжения;

2 ) обеспечение комплексного централизованного электроснабжения всех потребителей, расположенных в зоне действия электрических сетей, независимо от их ведомственной принадлежности;

3 ) ограничение токов КЗ предельными уровнями, определяемыми на перспективу;

4 ) снижение потерь электрической энергии.

При этом должны рассматриваться в комплексе внешнее и внутреннее электроснабжение с учетом возможностей и экономической целесообразности технологического резервирования.

При решении вопросов резервирования следует учитывать перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.

Что, согласно Правилам устройства электроустановок, следует учитывать при решении вопросов технологического резервирования?

Что, согласно Правилам устройства электроустановок, следует учитывать при решении вопросов технологического резервирования?

Заданные значения параметров для всех элементов электроустановок

Наличие питания от независимого источника у каждой из секций или систем шин

Режим потребителя электрической энергии, а также наличие связи, автоматически отключающейся при нарушении нормальной работы одной из секций (систем) шин

Перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании

№16

Что, согласно Правилам устройства электроустановок, следует учитывать при решении вопросов технологического резервирования?

1

А) Заданные значения параметров для всех элементов электроустановок.

2

Б) Наличие питания от независимого источника у каждой из секций или систем шин.

3

В) Режим потребителя электрической энергии, а также наличие связи, автоматически отключающейся при нарушении нормальной работы одной из секций (систем) шин.

4

Г) Перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.

Пояснение:

ПУЭ п.1.2.11 При решении вопросов резервирования следует учитывать перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.

№17

При каких минимальных значениях токов замыкания на землю, согласно Правилам устройства электроустановок, рекомендуется применение не менее двух заземляющих реакторов?

1

А) При значениях более 20 А.

2

Б) При значениях более 35 А.

3

В) При значениях более 50 А.

4

Г) При значениях более 100 А.

Пояснение:

ПУЭ п.1.2.16. Работа электрических сетей 3—35 кВ должна предусматриваться с изолированной или заземленной через дугогасящие реакторы нейтралью.

Компенсация емкостного тока замыкания на землю должна применяться при значениях этого тока в нормальных режимах:

в сетях 3—20 кВ, имеющих железобетонные и металлические опоры на ВЛ, и во всех сетях 35 кВ — более 10 А;

в сетях, не имеющих железобетонных и металлических опор на ВЛ:

при напряжении 3—6 кВ — более 30 А; при 10 кВ — более 20 А; при 15-20 кВ - более 15 А.

При токах замыкания на землю более 50 А рекомендуется применение не менее двух заземляющих дугогасящих реакторов.

№18

При каких режимах заземления нейтрали, согласно Правилам устройства электроустановок, может предусматриваться работа электрических сетей напряжением 110 кВ?

1

А) При режимах с глухозаземленной либо с заземленной через резистор нейтралью.

2

Б) При режимах с глухозаземленной либо с эффективно заземленной нейтралью.

3

В) При режимах с изолированной (незаземленной) либо с заземленной через дугогасящий реактор нейтралью.

4

Г) При режимах с изолированной (незаземленной) либо с эффективно заземленной нейтралью.

Пояснение:

ПУЭ п. 1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.

Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так с эффективно заземленной нейтралью.

Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.

№19

При каком режиме заземления нейтрали, согласно Правилам устройства электроустановок, должны работать электрические сети напряжением 220 кВ и выше?

1

А) При режиме с эффективно заземленной нейтралью.

2

Б) При режиме с глухозаземленной нейтралью.

3

В) При режиме с заземленной через дугогасящий реактор нейтралью.

4

Г) При режиме с заземленной через резистор нейтралью.

Пояснение:

ПУЭ п.1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.

Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так с эффективно заземленной нейтралью.

Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.

№20

На основании чего, согласно Правилам устройства электроустановок, определяются категории электроприемников по надежности электроснабжения в процессе проектирования системы электроснабжения?

1

А) На основании загруженности электрической сети и перегрузочной способности элементов электроприемников.

2

Б) На основании возможности технологического резервирования и текущего режима, в котором находится потребитель электрической энергии.

3

В) На основании нормативной документации и технологической части проекта.

4

Г) На основании требований соответствующих глав ПУЭ и применяющегося режима заземления нейтралей.

Пояснение:

ПУЭ п.1.2.17. Категории электроприемников по надежности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.

№21

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п.1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.

Электроприемники первой категории - электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприемники третьей категории - все остальные электроприемники, не подпадающие под определения первой и второй категорий.

№22

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п.1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.

Электроприемники первой категории - электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

№23

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п. 1.2.18. Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

№24

Какое минимальное количество независимых взаимно резервирующих источников питания, согласно Правилам устройства электроустановок, должно обеспечивать электроэнергией электроприемники первой категории в нормальных режимах если перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания?

1

А) Два источника питания.

2

Б) Три источника питания.

3

В) Четыре источника питания.

4

Г) Шесть источников питания.

Пояснение:

ПУЭ п. 1.2.19. Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.

№25

Какое минимальное количество независимых взаимно резервирующих источников питания, согласно Правилам устройства электроустановок, должно обеспечивать электроэнергией электроприемники особой группы первой категории в нормальных режимах если перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания?

1

А) Два источника питания.

2

Б) Три источника питания.

3

В) Четыре источника питания.

4

Г) Шесть источников питания.

Пояснение:

ПУЭ п.1.2.19. Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.

Для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания.

№26

Какое минимальное количество источников питания, согласно Правилам устройства электроустановок, должно обеспечивать электроэнергией электроприемники третьей категории в нормальных режимах при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток?

1

А) Один источник питания.

2

Б) Два источника питания.

3

В) Три источника питания.

4

Г) Четыре источника питания.

Пояснение:

ПУЭ п.1.2.21. Для электроприемников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток.

№27

Что соответствует определению расчетного учета электроэнергии?

1

А) Расчетным учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.

2

Б) Расчетным учетом электроэнергии называется учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, в зданиях, квартирах.

3

В) Расчетным учетом электроэнергии называется учет активной энергии, обеспечивающий определение количества энергии выработанной генераторами электростанций.

4

Г) Расчетным учетом электроэнергии называется учет активной энергии, обеспечивающий определение количества энергии отпущенной потребителям по линиям, отходящим от шин электростанции непосредственно к потребителям.

Пояснение:

ПУЭ п. 1.5.2. Расчетным учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

№28

Что соответствует определению технического учета электроэнергии?

1

А) Техническим (контрольным) учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.

2

Б) Техническим (контрольным) учетом электроэнергии называется учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, в зданиях, квартирах.

3

В) Техническим (контрольным) учетом электроэнергии называется учет активной энергии, обеспечивающий определение количества энергии выработанной генераторами электростанций.

4

Г) Техническим (контрольным) учетом электроэнергии называется учет активной энергии, обеспечивающий определение количества энергии отпущенной потребителям по линиям, отходящим от шин электростанции непосредственно к потребителям.

Пояснение:

ПУЭ п.1.5.3. Техническим (контрольным) учетом электроэнергии называется учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, в зданиях, квартирах и т.п.Счетчики, устанавливаемые для технического учета, называются счетчиками

№29

В каких точках электросети рекомендуется устанавливать счетчики для расчета электроснабжающей организации с потребителями электроэнергии?

1

А) Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать в начале каждой отходящей линии электропередачи, принадлежащей потребителю.

2

Б) Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) электроснабжающей организации и потребителя.

3

В) Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать в конце каждой отходящей линии электропередачи, принадлежащей потребителю.

4

Г) Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать в начале и в конце каждой отходящей линии электропередачи, принадлежащей потребителю.

Пояснение:

ПУЭ п.1.5.6. Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) электроснабжающей организации и потребителя.

№30

В каких случаях на подстанции, принадлежащей потребителю, допускается организация учета на отходящих линиях 6-10 кВ?

1

А) В случаях, когда трансформаторы тока, выбранные по току КЗ или по характеристикам дифференциальной защиты шин, не обеспечивают требуемой точности учета электроэнергии, а также когда у имеющихся встроенных трансформаторов тока отсутствует обмотка класса точности 0,5.

2

Б) В случае, когда установка дополнительных комплектов трансформаторов тока со стороны низшего напряжения силовых трансформаторов для включения расчетных счетчиков невозможна (КРУ, КРУП).

3

В) В случае, когда предприятие рассчитывается с электроснабжающей организацией по максимуму заявленной мощности.

4

Г) При наличии электрической связи с другой подстанцией энергосистемы или наличии другого потребителя на питающем напряжении.

Пояснение:

ПУЭ п.1.5.11. Расчетные счетчики активной электроэнергии на подстанции, принадлежащей потребителю, должны устанавливаться:

1) на вводе (приемном конце) линии электропередачи в подстанцию потребителя в соответствии с 1.5.10 при отсутствии электрической связи с другой подстанцией энергосистемы или другого потребителя на питающем напряжении;

2) на стороне высшего напряжения трансформаторов подстанции потребителя при наличии электрической связи с другой подстанцией энергосистемы или наличии другого потребителя на питающем напряжении.

Допускается установка счетчиков на стороне низшего напряжения трансформаторов в случаях, когда трансформаторы тока, выбранные по току КЗ или по характеристикам дифференциальной защиты шин, не обеспечивают требуемой точности учета электроэнергии, а также когда у имеющихся встроенных трансформаторов тока отсутствует обмотка класса точности 0,5.

В случае, когда установка дополнительных комплектов трансформаторов тока со стороны низшего напряжения силовых трансформаторов для включения расчетных счетчиков невозможна (КРУ, КРУП), допускается организация учета на отходящих линиях 6-10 кВ.

№31

Какая давность государственной поверки допустима на вновь устанавливаемых трехфазных счетчиках?

1

А) На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более двенадцати месяцев.

2

Б) На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более шести месяцев.

3

В) На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более трех месяцев.

4

Г) На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более одного месяца.

Пояснение:

ПУЭ п.1.5.13. Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке - пломбу энергоснабжающей организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках - с давностью не более 2 лет.

№32

В каком случае допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин)?

1

А) В случае, если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 30 % номинального тока счетчика, а при минимальной рабочей нагрузке - не менее 10 %.

2

Б) В случае, если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 20 % номинального тока счетчика, а при минимальной рабочей нагрузке - не менее 7 %.

3

В) В случае, если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке - не менее 5 %.

4

Г) В случае, если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 15 % номинального тока счетчика, а при минимальной рабочей нагрузке - не менее 10 %.

Пояснение:

ПУЭ п. 1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке - не менее 5 %.

№33

В каком случае допускается использование промежуточных трансформаторов тока для включения расчетных счетчиков?

1

А) В случае, если присоединение промежуточных трансформаторов тока к токовым цепям не требует установки дополнительных трансформаторов тока.

2

Б) В случае, если присоединение промежуточных трансформаторов тока к токовым цепям не приводит к снижению класса точности цепей трансформаторов тока.

3

В) В случае, если присоединение промежуточных трансформаторов тока к токовым цепям не приводит к снижению надежности цепей трансформаторов тока, служащих для учета, и обеспечивает необходимые характеристики устройств релейной защиты.

4

Г) Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается.

Пояснение:

ПУЭ п.1.5.18. Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, как правило, отдельно от цепей защиты и совместно с электроизмерительными приборами.

Допускается производить совместное присоединение токовых цепей, если раздельное их присоединение требует установки дополнительных трансформаторов тока, а совместное присоединение не приводит к снижению класса точности и надежности цепей трансформаторов тока, служащих для учета, и обеспечивает необходимые характеристики устройств релейной защиты.

Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается (исключение см. в 1.5.21).

№34

На каких линиях электропередачи для присоединения расчетных счетчиков допускается установка дополнительных трансформаторов тока при отсутствии вторичных обмоток для присоединения счетчиков?

1

А) Только на линиях электропередачи 35 кВ.

2

Б) На линиях электропередачи 110 кВ и выше.

3

В) На линиях электропередачи 220 кВ и выше.

4

Г) Только на линиях электропередачи 6-10 кВ.

Пояснение:

ПУЭ п. 1.5.20. Для присоединения расчетных счетчиков на линиях электропередачи 110 кВ и выше допускается установка дополнительных трансформаторов тока (при отсутствии вторичных обмоток для присоединения счетчиков, для обеспечения работы счетчика в требуемом классе точности, по условиям нагрузки на вторичные обмотки и т.п.). См. также 1.5.18.

№35

Для какого оборудования допускается включение токовых цепей счетчика совместно с цепями защиты при использовании промежуточных трансформаторов тока класса точности не более 0,5?

1

А) Для обходного выключателя 110 кВ и шиносоединительного (междусекционного) выключателя 35 кВ, с отдельно стоящими трансформаторами тока (имеющими не более трех вторичных обмоток).

2

Б) Для обходного выключателя 110 кВ и шиносоединительного (междусекционного) выключателя 110 кВ, используемого в качестве обходного, с отдельно стоящими трансформаторами тока (имеющими не более трех вторичных обмоток).

3

В) Для обходного выключателя 110 кВ и шиносоединительного (междусекционного) выключателя 220 кВ, с отдельно стоящими трансформаторами тока (имеющими не более трех вторичных обмоток).

4

Г) Только для шиносоединительного (междусекционного) выключателя на напряжение 35 кВ, используемого в качестве обходного, с отдельно стоящими трансформаторами тока.

Пояснение:

ПУЭ п. 1.5.21. Для обходных выключателей 110 и 220 кВ со встроенными трансформаторами тока допускается снижение класса точности этих трансформаторов тока на одну ступень по отношению к указанному в 1.5.16.

Для обходного выключателя 110 кВ и шиносоединительного (междусекционного) выключателя 110 кВ, используемого в качестве обходного, с отдельно стоящими трансформаторами тока (имеющими не более трех вторичных обмоток) допускается включение токовых цепей счетчика совместно с цепями защиты при использовании промежуточных трансформаторов тока класса точности не более 0,5; при этом допускается снижение класса точности трансформаторов тока на одну ступень.

№36

Какие трансформаторы напряжения могут применяться для питания цепей счетчиков?

1

А) Для питания цепей счетчиков могут применяться только однофазные трансформаторы напряжения.

2

Б) Для питания цепей счетчиков могут применяться только трехфазные трансформаторы напряжения, в том числе четерех- и пятистержневые, применяемые для контроля изоляции.

3

В) Для питания цепей счетчиков могут применяться как однофазные, так и трехфазные трансформаторы напряжения, в том числе четерех- и пятистержневые, применяемые для контроля изоляции.

Пояснение:

ПУЭ п. 1.5.22. Для питания цепей счетчиков могут применяться как однофазные, так и трехфазные трансформаторы напряжения, в том числе четерех- и пятистержневые, применяемые для контроля изоляции.

№37

Что должно быть предусмотрено при нескольких системах шин и присоединении каждого трансформатора напряжения только к своей системе шин?

1

А) Должна быть предусмотрена защита минимального напряжения ТН.

2

Б) Должна быть предусмотрена защита от однофазных замыканий на землю в цепях ТН.

3

В) Должна быть предусмотрена защита от повышения напряжения ТН.

4

Г) Должно быть предусмотрено устройство для переключения цепей счетчиков каждого присоединения на ТН соответствующих систем шин.

Пояснение:

ПУЭ п. 1.5.25. При нескольких системах шин и присоединении каждого трансформатора напряжения только к своей системе шин должно быть предусмотрено устройство для переключения цепей счетчиков каждого присоединения на трансформаторы напряжения соответствующих систем шин.

№38

Какое из перечисленных требований к установке счетчиков технического учета на предприятиях не соответствует требованиям ПУЭ?

1

А) Допускается установка счетчиков технического учета на вводе предприятия, если расчетный учет с этим предприятием ведется по счетчикам, установленным на подстанциях или электростанциях энергосистем.

2

Б) На установку и снятие счетчиков технического учета на предприятиях требуется разрешение энергоснабжающей организации.

3

В) Приборы технического учета на предприятиях (счетчики и измерительные трансформаторы) должны находиться в ведении самих потребителей.

4

Г) Все перечисленные требования указаны верно.

Пояснение:

ПУЭ п. 1.5.42. На предприятиях следует предусматривать техническую возможность установки (в условиях эксплуатации) стационарных или применения инвентарных переносных счетчиков для контроля за соблюдением лимитов расхода электроэнергии цехами, технологическими линиями, отдельными энергоемкими агрегатами, для определения расхода электроэнергии на единицу продукции или полуфабриката.

Допускается установка счетчиков технического учета на вводе предприятия, если расчетный учет с этим предприятием ведется по счетчикам, установленным на подстанциях или электростанциях энергосистем.

На установку и снятие счетчиков технического учета на предприятиях разрешения энергоснабжающей организации не требуется.

1.5.43. Приборы технического учета на предприятиях (счетчики и измерительные трансформаторы) должны находиться в ведении самих потребителей и должны удовлетворять требованиям 1.5.13 (за исключением требования о наличии пломбы энергоснабжающей организации), 1.5.14 и 1.5.15.

№39

Какой класс точности должен быть у измерительных приборов?

1

А) Не хуже 1,0.

2

Б) Не хуже 1,5.

3

В) Не хуже 2,5.

4

Г) Не хуже 3,0.

Пояснение:

ПУЭ п. 1.6.2. Средства измерений электрических величин должны удовлетворять следующим основным требованиям:

1) класс точности измерительных приборов должен быть не хуже 2,5;

2) классы точности измерительных шунтов, добавочных резисторов, трансформаторов и преобразователей должны быть не хуже приведенных в табл.1.6.1.

Таблица 1.6.1.

* Допускается 1,0.

** Допускается 3,0.

3) пределы измерения приборов должны выбираться с учетом возможных наибольших длительных отклонений измеряемых величин от номинальных значений.

№40

Для каких электростанций должна проводиться регистрация их суммарной мощности?

1

А) Для электростанций мощностью 60 МВт и более.

2

Б) Для электростанций мощностью 100 МВт и более.

3

В) Для электростанций мощностью 160 МВт и более.

4

Г) Для электростанций мощностью 200 МВт и более.

Пояснение:

ПУЭ п. 1.6.15. Должна производиться регистрация:

1) активной мощности турбогенераторов (мощностью 60 МВт и более);

2) суммарной мощности электростанций (мощностью 200 МВт и более).

№41

На каких системах (секциях) шин электростанции должно производиться измерение частоты?

1

А) На каждой системе (секции) шин среднего напряжения электростанции.

2

Б) На каждой системе (секции) шин низшего напряжения электростанции.

3

В) На каждой системе (секции) шин высшего напряжения электростанции.

4

Г) Измерение частоты должно производиться на всех системах (секциях) шин электростанции.

Пояснение:

ПУЭ п. 1.6.16. Измерение частоты должно производиться:

1) на каждой секции шин генераторного напряжения;

2) на каждом генераторе блочной тепловой или атомной электростанций;

3) на каждой системе (секции) шин высшего напряжения электростанции;

4) в узлах возможного деления энергосистемы на несинхронно работающие части.

№42

На каких электростанциях должна производиться регистрация частоты или ее отклонения от заданного значения?

1

А) На электростанциях мощностью 200 МВт и более и на электростанциях мощностью 6 МВт и более, работающих изолированно.

2

Б) На электростанциях мощностью 100 МВт и более и на электростанциях мощностью 10 МВт и более, работающих изолированно.

3

В) На электростанциях мощностью 60 МВт и более и на электростанциях мощностью 4 МВт и более, работающих изолированно.

4

Г) На электростанциях мощностью 80 МВт и более и на электростанциях мощностью 5 МВт и более, работающих изолированно.

Пояснение:

ПУЭ п. 1.6.17. Регистрация частоты или ее отклонения от заданного значения должна производиться:

1) на электростанциях мощностью 200 МВт и более;

2) на электростанциях мощностью 6 МВт и более, работающих изолированно.

№43

Какая абсолютная погрешность допустима для регистрирующих частотомеров на электростанциях, участвующих в регулировании мощности?

1

А) Не более ± 0,5 Гц.

2

Б) Не более ± 0,3 Гц.

3

В) Не более ± 0,2 Гц.

4

Г) Не более ± 0,1 Гц.

Пояснение:

ПУЭ п. 1.6.18. Абсолютная погрешность регистрирующих частотомеров на электростанциях, участвующих в регулировании мощности, должна быть не более ± 0,1 Гц.

№44

В каком случае для ВЛ должны предусматриваться фиксирующие приборы для определения мест повреждения?

1

А) Фиксирующие приборы должны предусматриваться для определения мест повреждений на ВЛ 110 кВ и выше длиной более 10 км.

2

Б) Фиксирующие приборы должны предусматриваться для определения мест повреждений на ВЛ 110 кВ и выше длиной более 20 км.

3

В) Фиксирующие приборы должны предусматриваться для определения мест повреждений на ВЛ 220 кВ и выше длиной более 5 км.

4

Г) Фиксирующие приборы должны предусматриваться для определения мест повреждений на ВЛ 220 кВ и выше длиной более 10 км.

Пояснение:

ПУЭ п. 1.6.23. Для определения мест повреждений на ВЛ 110 кВ и выше длиной более 20 км должны предусматриваться фиксирующие приборы

№45

Что представляет собой система TN, для электроустановок напряжением до 1 кВ?

1

А) Система, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

Пояснение:

ПУЭ Область применения. Термины и определения

п. 1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

система TN - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;

№46

Что представляет собой система TN-C, для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

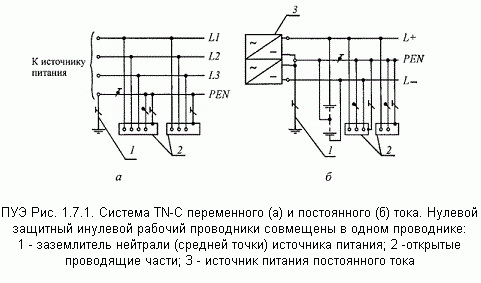

ПУЭ п. 1.7.3.система TN-C - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис.1.7.1);

№47

Что представляет собой система TN-S для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

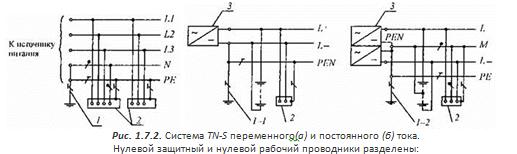

система TN-S- система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 1.7.2);

1- заземлитель нейтрали источника переменного тока; 1-1 - заземлитель вывода источника постоянного тока; 1-2 - заземлитель средней точки источника постоянного тока; 2 - открытые проводящие части; 3 - источник питания

Вторая-буква - состояние открытых проводящих частей относительно земли:

Т- открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;

N- открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (после N) буквы - совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

S- нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;

№48

Что представляет собой система TN-С-S для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

ПУЭ п.1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

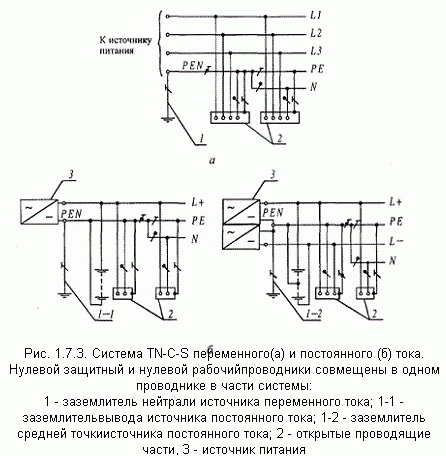

система TN-C-S - система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания

№49

Что представляет собой система IT для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

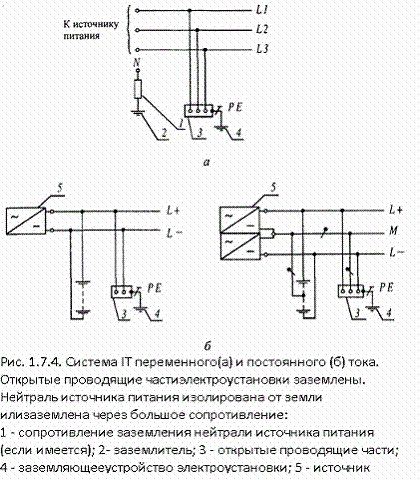

ПУЭ п.1.7.3. система IT - система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 1.7.4);

№50

Что представляет собой система ТТ для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.

Пояснение:

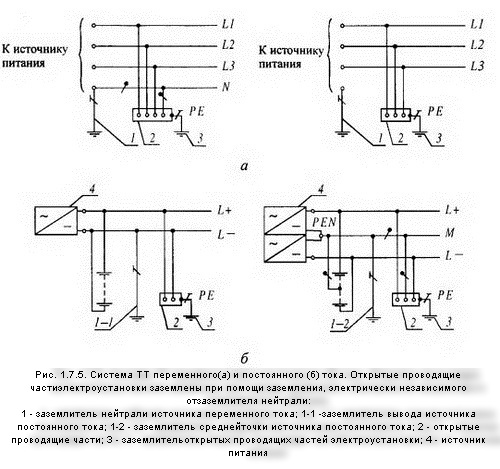

ПУЭ п.1.7.3. система TT - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены c помощью заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 1.7.5).

№51

Что является определением понятия "Защита от прямого прикосновения"?

1

А) Защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

2

Б) Защита людей или животных от электрического контакта с открытыми проводящими частями.

3

В) Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

Пояснение:

ПУЭ п.1.7.13. Защита от прямого прикосновения - защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

№52

Что является определением понятия "Защита при косвенном прикосновении"?

1

А) Защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

2

Б) Защита от напряжения, возникающего при стекании тока с заземлителя в землю между точкой ввода тока в заземлитель и зоной нулевого потенциала.

3

В) Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

Пояснение:

ПУЭ п.1.7.14. Защита при косвенном прикосновении - защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

Термин повреждение изоляции следует понимать как единственное повреждение изоляции.

№53

Что является определением понятия "Заземлитель"?

1

А) Проводящая часть, не являющаяся частью электроустановки.

2

Б) Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.15. Заземлитель - проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

№54

Что является определением понятия "Искусственный заземлитель"?

1

А) Заземлитель, специально выполняемый для целей заземления.

2

Б) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.16. Искусственный заземлитель - заземлитель, специально выполняемый для целей заземления.

№55

Что является определением понятия "Естественный заземлитель"?

1

А) Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

2

Б) Проводящая часть, не являющаяся частью электроустановки.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.17. Естественный заземлитель - сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

№56

Что является определением понятия "Заземление"?

1

А) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

2

Б) Заземление точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки.

3

В) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Пояснение:

ПУЭ п.1.7.28. Заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством

№57

Что может быть использовано в качестве естественных заземлителей?

1

А) Металлические трубы водопровода, проложенные в земле.

2

Б) Трубопроводы канализации.

3

В) Трубопроводы центрального отопления.

4

Г) Все перечисленные здесь трубы и трубопроводы.

Пояснение:

ПУЭ п.1.7.109. В качестве естественных заземлителей могут быть использованы:

1) металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;

2) металлические трубы водопровода, проложенные в земле;

3) обсадные трубы буровых скважин;

4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т.п.;

5) рельсовые пути магистральных неэлектрифицированных и железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;

6) другие находящиеся в земле металлические конструкции и сооружения;

7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводы канализации и центрального отопления. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству в целях уравнивания потенциалов в соответствии с 1.7.82.

Не следует использовать в качестве заземлителей железобетонные конструкции зданий и сооружений с предварительно напряженной арматурой, однако это ограничение не распространяется на опоры ВЛ и опорные конструкции ОРУ.

Возможность использования естественных заземлителей по условию плотности протекающих по ним токов, необходимость сваркиарматурных стержней железобетонных фундаментов и конструкций, приварки анкерных болтов стальных колонн к арматурным стержням железобетонных фундаментов, а также возможность использования фундаментов в сильноагрессивных средах должны быть определены расчетом.

№58

Что является определением понятия "Двойная изоляция"?

1

А) Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции.

2

Б) Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.

3

В) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

Пояснение:

ПУЭ п.1.7.41. Двойная изоляция - изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции.

№59

Что является определением понятия "Усиленная изоляция"?

1

А) Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.

2

Б) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

3

В) Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляци.

Пояснение:

ПУЭ п.1.7.42. Усиленная изоляция - изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

№60

Дайте правильное определение термину "Сверхнизкое (малое) напряжение (СНН)".

1

А) Напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

2

Б) Напряжение, более 60 В переменного и 220 В постоянного тока.

3

В) Напряжение, не превышающее 70 В переменного и 140 В постоянного тока.

Пояснение:

ПУЭ п.1.7.43. Сверхнизкое (малое) напряжение (СНН) - напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

№61

Что является определением понятия "Защитное электрическое разделение цепей"?

1

А) Защитное разделение электрических цепей в электроустановке.

2

Б) Отделение одной электрической цепи от другой с помощью основной изоляции и защитного экрана.

3

В) Отделение одной электрической цепи от других цепей в электроустановках напряжением до 1 кВ при помощи: двойной изоляции, основной изоляции и защитного экрана, усиленной изоляции.

Пояснение:

ПУЭ п.1.7.47. Защитное электрическое разделение цепей - отделение одной электрической цепи от других цепей в электроустановках напряжением до 1 кВ с помощью:

двойной изоляции;

основной изоляции и защитного экрана;

усиленной изоляции.

№62

Являются ли лакокрасочные покрытия изоляцией, защищающей от поражения электрическим током?

1

А) Не являются.

2

Б) Являются.

3

В) Не являются, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия.

Пояснение:

ПУЭ п.1.7.67. Основная изоляция токоведущих частей должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия. При выполнении изоляции во время монтажа она должна быть испытана в соответствии с требованиями гл.1.8.

В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние, в том числе в электроустановках напряжением выше 1 кВ, должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.

№63

Какую степень защиты должны иметь ограждения и оболочки в электроустановках напряжением до 1 кВ?

1

А) Должны иметь степень защиты не более IP 12.

2

Б) Должны иметь степень защиты IP 37.

3

В) Должны иметь степень защиты IP 66.

4

Г) Должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Пояснение:

ПУЭ п.1.7.68. Ограждения и оболочки в электроустановках напряжением до 1 кВ должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность.

Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей. При невозможности соблюдения этих условий должны быть установлены промежуточные ограждения со степенью защиты не менее IP 2X, удаление которых также должно быть возможно только при помощи специального ключа или инструмента.

№64

Каким образом должны быть проложены продольные заземлители в электроустановках напряжением выше 1 кВ в сетях с эффективно заземленной нейтралью?

1

А) Продольные заземлители должны быть проложены рядом с электрооборудованием, со стороны, противоположной месту обслуживания, на глубине 0,3-0,5 м от поверхности земли и на расстоянии 0,6-0,9 м от фундамента оборудования.

2

Б) Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине 0,5-0,7 м от поверхности земли и на расстоянии 0,8-1,0 м от фундаментов или оснований оборудования.

3

В) Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине не менее 1,0-1,2 м от поверхности земли и на расстоянии 1,5-1,8 м от фундаментов или оснований оборудования.

Пояснение:

ПУЭ п.1.7.90. Заземляющее устройство, которое выполняется с соблюдением требований к его сопротивлению, должно иметь в любое время года сопротивление не более 0,5 Ом с учетом сопротивления естественных и искусственных заземлителей.

В целях выравнивания электрического потенциала и обеспечения присоединения электрооборудования к заземлителю на территории, занятой оборудованием, следует прокладывать продольные и поперечные горизонтальные заземлители и объединять их между собой в заземляющую сетку.

Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине 0,5-0,7 м от поверхности земли и на расстоянии 0,8-1,0 м от фундаментов или оснований оборудования. Допускается увеличение расстояний от фундаментов или оснований оборудования до 1,5 м с прокладкой одного заземлителя для двух рядов оборудования, если стороны обслуживания обращены друг к другу, а расстояние между основаниями или фундаментами двух рядов не превышает 3,0 м.

№65

На какую глубину от поверхности земли следует прокладывать поперечные заземлители в сетях с эффективно заземленной нейтралью электроустановок напряжением выше 1 кВ?

1

А) Следует прокладывать вдоль осей электрооборудования на глубине 0,2-0,4 м от поверхности земли.

2

Б) Следует прокладывать рядом с электрооборудованием на глубину не менее 0,8-1,0 м от поверхности земли.

3

В) Следует прокладывать в удобных местах между оборудованием на глубине 0,5-0,7 м от поверхности земли.

Пояснение:

ПУЭ п.1.7.90. Заземляющее устройство, которое выполняется с соблюдением требований к его сопротивлению, должно иметь в любое время года сопротивление не более 0,5 Ом с учетом сопротивления естественных и искусственных заземлителей.

В целях выравнивания электрического потенциала и обеспечения присоединения электрооборудования к заземлителю на территории, занятой оборудованием, следует прокладывать продольные и поперечные горизонтальные заземлители и объединять их между собой в заземляющую сетку.

Поперечные заземлители следует прокладывать в удобных местах между оборудованием на глубине 0,5-0,7 м от поверхности земли. Расстояние между ними рекомендуется принимать увеличивающимся от периферии к центру заземляющей сетки. При этом первое и последующие расстояния, начиная от периферии, не должны превышать соответственно 4,0; 5,0; 6,0; 7,5; 9,0; 11,0; 13,5; 16,0; 20,0 м. Размеры ячеек заземляющей сетки, примыкающих к местам присоединения нейтралей силовых трансформаторов и короткозамыкателей к заземляющему устройству, не должны превышать 6 6 м.

№66

Каким образом для подстанций напряжением 6-10/0,4 кВ должен быть проложен замкнутый горизонтальный заземлитель (контур), присоединенный к заземляющему устройству?

1

А) Вокруг площади, занимаемой подстанцией, на глубине не менее 0,5 м и на расстоянии не более 1 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования.

2

Б) Вдоль площади, занимаемой подстанцией, на глубине не менее 0,4 м и на расстоянии не менее 5 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования.

3

В) Вокруг площади, занимаемой подстанцией, на глубине не менее 0,3 м и на расстоянии не более 10 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования.

Пояснение:

ПУЭ п.1.7.98. Для подстанций напряжением 6-10/0,4 кВ должно быть выполнено одно общее заземляющее устройство, к которому должны быть присоединены:

1) нейтраль трансформатора на стороне напряжением до 1 кВ;

2) корпус трансформатора;

3) металлические оболочки и броня кабелей напряжением до 1 кВ и выше;

4) открытые проводящие части электроустановок напряжением до 1 кВ и выше;

5) сторонние проводящие части.

Вокруг площади, занимаемой подстанцией, на глубине не менее 0,5 м и на расстоянии не более 1 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования должен быть проложен замкнутый горизонтальный заземлитель (контур), присоединенный к заземляющему устройству.

№67

Каким должно быть сопротивление заземляющего устройства, к которому присоединены выводы источника трансформатора при линейном напряжении 380 В источника трехфазного тока?

1

А) Не более 2 Ом.

2

Б) Не более 4 Ом.

3

В) Не более 6 Ом.

4

Г) Не более 8 Ом.

Пояснение:

ПУЭ п.1.7.101. Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE-проводника ВЛ напряжением до 1 кВ при количестве отходящих линий не менее двух. Сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока, должно быть не более 15, 30 и 60 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

При удельном сопротивлении земли >100 Ом·м допускается увеличивать указанные нормы в 0,01 раз, но не более десятикратного.

№68

Какое минимальное сечение должен иметь медный заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ?

1

А) 2,5 мм2.

2

Б) 6 мм2.

3

В) 7,5 мм2.

4

Г) 10 мм2.

Пояснение:

ПУЭ п.1.7.117. Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный - 10 мм2, алюминиевый - 16 мм2, стальной - 75 мм2.

№69

Что может использоваться в качестве РЕ-проводников в электроустановках напряжением до 1000 В?

1

А) Стальные трубы электропроводок.

2

Б) Свинцовые оболочки проводов и кабелей.

3

В) Водопроводные трубы при наличии в них изолирующих вставок.

4

Г) Трубы канализации и центрального отопления.

Пояснение:

ПУЭ п.1.7.121. В качестве PE-проводников в электроустановках напряжением до 1 кВ могут использоваться:

1) специально предусмотренные проводники:

жилы многожильных кабелей;

изолированные или неизолированные провода в общей оболочке с фазными проводами;

стационарно проложенные изолированные или неизолированные проводники;

2) открытые проводящие части электроустановок:

алюминиевые оболочки кабелей;

стальные трубы электропроводок;

металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления.

Металлические короба и лотки электропроводок можно использовать в качестве защитных проводников при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения;

3) некоторые сторонние проводящие части:

металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.);

арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122;

металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).

№70

Каким должно быть минимальное сечение отдельно проложенных защитных алюминиевых проводников?

1

А) 2,5 мм2.

2

Б) 4 мм2.

3

В) 8 мм2.

4

Г) 14 мм2.

5

Д) 16 мм2.

Пояснение:

ПУЭ п.1.7.127. Во всех случаях сечение медных защитных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными проводниками, должно быть не менее:

2,5 мм2 - при наличии механической защиты;

4 мм2 - при отсутствии механической защиты.

Сечение отдельно проложенных защитных алюминиевых проводников должно быть не менее 16 мм2.

№71

Каким должно быть минимальное сечение медных проводников основной системы уравнивания потенциалов?

1

А) 3 мм2.

2

Б) 4 мм2.

3

В) 5 мм2.

4

Г) 6 мм2.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.

№72

Каким должно быть минимальное сечение стальных проводников основной системы уравнивания потенциалов?

1

А) 15 мм2.

2

Б) 24 мм2.

3

В) 35 мм2.

4

Г) 50 мм2.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.

№73

Каким образом должно быть выполнено присоединение заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям?

1

А) Только при помощи сварки.

2

Б) При помощи болтовых соединений или сварки.

3

В) При помощи болтовых соединений или гибких проводников.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.7.142. Присоединения заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям должны быть выполнены при помощи болтовых соединений или сварки.

Присоединения оборудования, подвергающегося частому демонтажу или установленного на движущихся частях или частях, подверженных сотрясениям и вибрации, должны выполняться при помощи гибких проводников.

Соединения защитных проводников электропроводок и ВЛ следует выполнять теми же методами, что и соединения фазных проводников.

При использовании естественных заземлителей для заземления электроустановок и сторонних проводящих частей в качестве защитных проводников и проводников уравнивания потенциалов контактные соединения следует выполнять методами, предусмотренными ГОСТ 12.1.030 "ССБТ. Электробезопасность. Защитное заземление, зануление".

№74

Что может быть применено для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники?

1

А) Автоматическое отключение питания.

2

Б) Защитное электрическое разделение цепей.

3

В) Сверхнизкое напряжение.

4

Г) Двойная изоляция.

5

Д) Любая из перечисленных мер защиты в зависимости от категории помещения по уровню опасности поражения людей электрическим током.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.7.148. Питание переносных электроприемников переменного тока следует выполнять от сети напряжением не выше 380/220 В.

В зависимости от категории помещения по уровню опасности поражения людей электрическим током (см. гл. 1.1) для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники, могут быть применены автоматическое отключение питания, защитное электрическое разделение цепей, сверхнизкое напряжение, двойная изоляция.

1.7.149. При применении автоматического отключения питания металлические корпуса переносных электроприемников, за исключением электроприемников с двойной изоляцией, должны быть присоединены к нулевому защитному проводнику в системе TN или заземлены в системе IT, для чего должен быть предусмотрен специальный защитный (PE) проводник, расположенный в одной оболочке с фазными проводниками (третья жила кабеля или провода - для электроприемников однофазного и постоянного тока, четвертая или пятая жила - для электроприемников трехфазного тока), присоединяемый к корпусу электроприемника и к защитному контакту вилки штепсельного соединителя. PE-проводник должен быть медным, гибким, его сечение должно быть равно сечению фазных проводников. Использование для этой цели нулевого рабочего (N) проводника, в том числе расположенного в общей оболочке с фазными проводниками, не допускается.

№75

Что, согласно требованиям ПУЭ, необходимо проводить для электрооборудования на напряжение до 500 кВ вновь вводимого в эксплуатацию?

1

А) Испытания на соответствие требованиям инструкций заводов-изготовителей.

2

Б) Приемо-сдаточные испытания.

3

В) Оценку уровня оперативной готовности.

4

Г) Испытание изоляции повышенным напряжением промышленной частоты.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.8.1. Электрооборудование до 500 кВ, вновь вводимое в эксплуатацию, должно быть подвергнуто приемосдаточным испытаниям в соответствии с требованиями настоящей главы. Приемосдаточные испытания рекомендуется проводить в нормальных условиях окружающей среды, указанных в государственных стандартах.

При проведении приемо-сдаточных испытаний электрооборудования, не охваченного настоящими нормами, следует руководствоваться инструкциями заводов-изготовителей.

№76

На основании чего при проведении приемо-сдаточных испытаний дается заключение о пригодности оборудования к эксплуатации?

1

А) Только на основании результатов проведенных испытаний устройств РЗ и А.

2

Б) Только на основании результатов проведенной проверки работы механической части в соответствии с заводскими и монтажными инструкциями.

3

В) Только на основании результатов всех испытаний и измерений, относящихся к данной единице оборудования.

Пояснение:

ПУЭ п. 1.8.2. Устройства релейной защиты и электроавтоматики на электростанциях и подстанциях проверяются по инструкциям, утвержденным в установленном порядке.

1.8.3. Помимо испытаний, предусмотренных настоящей главой, все электрооборудование должно пройти проверку работы механической части в соответствии с заводскими и монтажными инструкциями.

1.8.4. Заключение о пригодности оборудования к эксплуатации дается на основании результатов всех испытаний и измерений, относящихся к данной единице оборудования.

№77

Каким образом должны быть оформлены все измерения, испытания и опробования, произведенные персоналом монтажных и наладочных организаций в объеме приемо-сдаточных испытаний?

1

А) В виде графиков и таблиц.

2

Б) В виде пояснительной записки.

3

В) Соответствующими ведомостями и картами уставок.

4

Г) Соответствующими актами и (или) протоколами.

Пояснение:

ПУЭ п. 1.8.5. Все измерения, испытания и опробования в соответствии с действующими нормативно-техническими документами, инструкциями заводов-изготовителей и настоящими нормами, произведенные персоналом монтажных наладочных организаций непосредственно перед вводом электрооборудования в эксплуатацию, должны быть оформлены соответствующими актами и (или) протоколами.

№78

В каких целях у синхронных генераторов и компенсаторов производится измерение сопротивления обмотки ротора постоянному току?

1

А) В целях выявления неисправности системы охлаждения демпферной обмотки.

2

Б) В целях выявления витковых замыканий в обмотках ротора, а также состояния демпферной системы ротора.

3

В) В целях выявления отклонений полученных результатов от данных завода-изготовителя.

Пояснение:

ПУЭ п.1.8.13. Синхронные генераторы и компенсаторы

6. Измерение сопротивления обмотки ротора переменному току.

Измерение производится в целях выявления витковых замыканий в обмотках ротора, а также состояния демпферной системы ротора. У неявнополюсных роторов измеряется сопротивление всей обмотки, а у явнополюсных - каждого полюса обмотки в отдельности или двух полюсов вместе. Измерение следует производить при подводимом напряжении 3 В на виток, но не более 200 В. При выборе значения подводимого напряжения следует учитывать зависимость сопротивления от значения подводимого напряжения. Сопротивление обмоток неявнополюсных роторов определяют на трех-четырех ступенях частоты вращения, включая номинальную, и в неподвижном состоянии, поддерживая приложенное напряжение или ток неизменным. Сопротивление по полюсам или парам полюсов измеряется только при неподвижном роторе. Отклонения полученных результатов от данных завода-изготовителя или от среднего значения измеренных сопротивлений полюсов более чем на 3-5 % свидетельствуют о наличии дефектов в обмотке ротора. На возникновение витковых замыканий указывает скачкообразный характер снижения сопротивления с увеличением частоты вращения, а на плохое качество в контактах демпферной системы ротора указывает плавный характер снижения сопротивления с увеличением частоты вращения. Окончательный вывод о наличии и числе замкнутых витков следует делать на основании результатов снятия характеристики КЗ и сравнения ее с данными завода-изготовителя.

№79

Сколько должно составлять сопротивление изоляции для силовых кабелей до 1 кВ?

1

А) Не менее 0,5 МОм.

2

Б) Не менее 1,0 МОм.

3

В) Не нормируется.

Пояснение:

ПУЭ п. 1.8.40. Силовые кабельные линии

Силовые кабельные линии напряжением до 1 кВ испытываются по пп. 1, 2, 7, 12, напряжением выше 1 кВ и до 35 кВ - по пп. 1-3, 6, 7, 11, 12, напряжением 110 кВ и выше - в полном объеме, предусмотренном настоящим параграфом.

1. Проверка целостности и фазировки жил кабеля.

Проверяются целостность и совпадение обозначений фаз подключаемых жил кабеля.

2. Измерение сопротивления изоляции.

Производится мегомметром на напряжение 2500 В. Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует производить до и после испытания кабеля повышенным напряжением.

3. Испытание повышенным напряжением выпрямленного тока.

Испытательное напряжение принимается в соответствии с табл. 1.8.39.

№80

Что такое "Эффективная длина пути утечки"?

1

А) Наименьшее расстояние по поверхности изоляционной детали между металлическими частями разного потенциала.

2

Б) Часть длины пути утечки, определяющая электрическую прочность изолятора или изоляционной конструкции в условиях загрязнения и увлажнения.

3

В) Отношение эффективной длины пути утечки к наибольшему рабочему межфазному напряжению сети, в которой работает электроустановка.

4

Г) Наибольшее расстояние по поверхности изоляционной детали между металлическими частями разного потенциала.

Пояснение:

ПУЭ п. 1.9.3. Эффективная длина пути утечки - часть длины пути утечки, определяющая электрическую прочность изолятора или изоляционной конструкции в условиях загрязнения и увлажнения.

Удельная эффективная длина пути утечки ( ) - отношение эффективной длины пути утечки к наибольшему рабочему межфазному напряжению сети, в которой работает электроустановка.

№81

Что такое "Степень загрязнения (СЗ)"?

1

А) Показатель, учитывающий загрязненное расстояние по поверхности изоляционной детали между металлическими частями разного потенциала.

2

Б) Показатель, учитывающий электрическую прочность изолятора или изоляционной конструкции в условиях загрязнения и увлажнения.

3

В) Показатель, учитывающий эффективность использования изоляционной конструкции.

4

Г) Показатель, учитывающий влияние загрязненности атмосферы на снижение электрической прочности изоляции электроустановок.

Пояснение:

ПУЭ п. 1.9.5. Степень загрязнения (СЗ) - показатель, учитывающий влияние загрязненности атмосферы на снижение электрической прочности изоляции электроустановок.

№82

Какое количество подвесных тарельчатых изоляторов должно быть в поддерживающих и натяжных гирляндах на ВЛ напряжением 6-20 кВ независимо от материала опор?

1

А) Не менее двух.

2

Б) Не менее четырех.

3

В) Не менее трех.

4

Г) Не менее пяти.

Пояснение:

ПУЭ п. 1.9.13. На ВЛ напряжением 6-20 кВ с металлическими и железобетонными опорами количество подвесных тарельчатых изоляторов в поддерживающих и натяжных гирляндах должно определяться по 1.9.12 и независимо от материала опор должно составлять не менее двух.

На ВЛ напряжением 35-110 кВ с металлическими, железобетонными и деревянными опорами с заземленными креплениями гирлянд количество тарельчатых изоляторов в натяжных гирляндах всех типов в районах с 1-2-й СЗ следует увеличивать на один изолятор в каждой гирлянде по сравнению с количеством, полученным по 1.9.12.

На ВЛ напряжением 150-750 кВ на металлических и железобетонных опорах количество тарельчатых изоляторов в натяжных гирляндах должно определяться по 1.9.12.

№83

В каких гирляндах тарельчатых изоляторов из стекла и фарфора должны предусматриваться сверх определенного два дополнительных изолятора?

1

А) В гирляндах, подвешенных на высоте более 150 м.

2

Б) В гирляндах, подвешенных на высоте более 50 м.

3

В) В гирляндах, подвешенных на высоте более 100 м.

4

Г) В гирляндах, подвешенных на высоте более 200 м.

Пояснение:

ПУЭ п. 1.9.16. В гирляндах тарельчатых изоляторов из стекла или фарфора, подвешенных на высоте более 100 м, должны предусматриваться сверх определенного в соответствии с 1.9.12 и 1.9.15 два дополнительных изолятора.

№84

Сколько тарельчатых изоляторов, помимо количества, принятого по расчетной формуле, следует добавлять в каждую цепь гирлянды напряжением 750 кВ в натяжных и поддерживающих гирляндах ОРУ?

1

А) 4 изолятора.

2

Б) 3 изолятора.

3

В) 2 изолятора.

4

Г) 5 изоляторов.

Пояснение:

ПУЭ п. 1.9.20. В натяжных и поддерживающих гирляндах ОРУ число тарельчатых изоляторов следует определять по 1.9.12-1.9.13 с добавлением в каждую цепь гирлянды напряжением 110-150 кВ - одного, 220-330 кВ - двух, 500 кВ - трех, 750 кВ - четырех изоляторов.

№85

К районам, с какой степенью загрязнения относятся территории, не попадающие в зону влияния источников промышленных и природных загрязнений (болота, высокогорные районы, районы со слабозасоленными почвами)?

1

А) К районам с 1-й степени загрязнения.

2

Б) К районам со 2-й степени загрязнения.

3

В) К районам с 3-й степени загрязнения.

4

Г) К районам с 4-й степени загрязнения.

5

Д) К экологически чистым районам.

Пояснение:

ПУЭ п. 1.9.29. К районам с 1-й СЗ относятся территории, не попадающие в зону влияния источников промышленных и природных загрязнений (болота, высокогорные районы, районы со слабозасоленными почвами, сельскохозяйственные районы).

№86

Что не допускается совместно прокладывать в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий?

1

А) Силовые и контрольные кабели цепей нескольких машин, панелей, щитов, пультов, связанных технологическим процессом.

2

Б) Взаиморезервируемые провода и кабели.

3

В) Провода и кабели цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.

4

Г) Провода и кабели осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Пояснение:

ПУЭ п. 2.1.15. В стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.

2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.

3. Цепей, питающих сложный светильник.

4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.

5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

№87

Что должно быть обеспечено при прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах?

1

А) Изоляция труб, глухих коробов, гибких металлических рукавов и замкнутых каналов.

2

Б) Возможность замены проводов и кабелей.

3

В) Защита от атмосферных осадков.

Пояснение:

ПУЭ п. 2.1.19. При прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах должна быть обеспечена возможность замены проводов и кабелей.

№88

Что должно учитываться при выборе вида электропроводки и способа прокладки проводов и кабелей?

1

А) Требования охраны окружающей среды.

2

Б) Требования электробезопасности и пожарной безопасности.

3

В) Экспертное мнение главного энергетика и технолога проектной и эксплуатирующей организации.

Пояснение:

ПУЭ п. 2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

№89

Какие провода следует применять при наличии масел и эмульсий в местах их прокладки?

1

А) Защищенные провода в оболочке из трудносгораемых материалов.

2

Б) Провода с маслостойкой изоляцией.

3

В) Провода с резиновой изоляцией в оплетке из хлопчатобумажной или синтетической пряжи.

Пояснение:

ПУЭ п. 2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.

№90

Установка каких токопроводов не нормируется ПУЭ?

1

А) Высота установки токопроводов исполнения IP00 в производственных помещениях.

2

Б) Высота установки токопроводов исполнения до IP31.

3

В) Высота установки токопроводов любого исполнения при напряжении сети 42 В и ниже переменного тока и 110 В и ниже постоянного тока.

Пояснение:

ПУЭ п. 2.2.20. В производственных помещениях токопроводы исполнения IP00 следует располагать на высоте не менее 3,5 м от уровня пола или площадки обслуживания, а токопроводы исполнения до IP31 - не менее 2,5 м.

Высота установки токопроводов исполнения IP20 и выше с изолированными шинами, а также токопроводов исполнения IP40 и выше не нормируется. Не нормируется также высота установки токопроводов любого исполнения при напряжении сети 42 В и ниже переменного тока и 110 В и ниже постоянного тока.

В помещениях, посещаемых только квалифицированным обслуживающим персоналом (например, в технических этажах зданий и т. п.), высота установки токопроводов исполнения IP20 и выше не нормируется.

В электропомещениях промышленных предприятий высота установки токопроводов исполнения IP00 и выше не нормируется. Места, где возможны случайные прикосновения к токопроводам исполнения IP00, должны быть ограждены.

Токопроводы должны иметь дополнительную защиту в местах, где возможны механические повреждения.

Токопроводы и ограждения, размещаемые над проходами, должны быть установлены на высоте не менее 1,9 м от пола или площадки обслуживания.

Сетчатые ограждения токопроводов должны иметь сетку с ячейками не более 25х25 мм.

Конструкции, на которые устанавливают токопроводы, должны быть выполнены из несгораемых материалов и иметь предел огнестойкости не менее 0,25 ч.

Узлы прохода токопроводов через перекрытия, перегородки и стены должны исключать возможность распространения пламени и дыма из одного помещения в другое.

№91

Какое минимальное расстояние должно быть от токоведущих частей токопроводов без оболочек (исполнение IP00) до трубопроводов?

1

А) 0,5 м.

2

Б) 0,8 м.

3

В) 1,0 м.

4

Г) Не нормируется.

Пояснение:

ПУЭ п. 2.2.21. Расстояние от токоведущих частей токопроводов без оболочек (исполнение IP00) до трубопроводов должно быть не менее 1 м, а до технологического оборудования - не менее 1,5 м.

Расстояние от шинопроводов, имеющих оболочки (исполнение IP21; IP31; IP51; IP65), до трубопроводов и технологического оборудования не нормируется.

№92

Какое минимальное расстояние должно быть от шинопроводов, имеющих оболочки (исполнение IP21; IP31; IP51; IP65), до трубопроводов и технологического оборудования?

1

А) 0,55 м.

2

Б) 0,8 м.

3

В) 1,25 м.

4

Г) 2,5 м.

5

Д) Не нормируется.

Пояснение:

ПУЭ п. 2.2.21. Расстояние от токоведущих частей токопроводов без оболочек (исполнение IP00) до трубопроводов должно быть не менее 1 м, а до технологического оборудования - не менее 1,5 м.

Расстояние от шинопроводов, имеющих оболочки (исполнение IP21; IP31; IP51; IP65), до трубопроводов и технологического оборудования не нормируется.

№93

Какое минимальное расстояние в свету должно быть между проводниками разных фаз или полюсов токопроводов без оболочек (IP00) и от них до сгораемых элементов зданий?

1

А) 80 мм.

2

Б) 150 мм.

3

В) 180 мм.

4

Г) 200 мм.

Пояснение:

ПУЭ п. 2.2.22. Расстояние в свету между проводниками разных фаз или полюсов токопроводов без оболочек (IP00) и от них до стен зданий и заземленных конструкций должно быть не менее 50 мм, а до сгораемых элементов зданий - не менее 200 мм.

№94

На какой минимальной высоте от уровня настила моста и тележки крана следует размещать неогражденные токопроводы без защитных оболочек (IP00), прокладываемые по фермам?

1

А) 0,5 м.

2

Б) 1,5 м.

3

В) 2,0 м.

4

Г) 2,5 м.

Пояснение:

ПУЭ п. 2.2.27. На токопроводы в крановых пролетах распространяются следующие дополнительные требования:

1. Неогражденные токопроводы без защитных оболочек (IP00), прокладываемые по фермам, следует размещать на высоте не менее 2,5 м от уровня настила моста и тележки крана; при прокладке токопроводов ниже 2,5 м, но не ниже уровня нижнего пояса фермы перекрытия должны быть предусмотрены ограждения от случайного прикосновения к ним с настила моста и тележки крана на всем протяжении токопроводов. Допускается устройство ограждения в виде навеса на самом кране под токопроводом.

2. Участки токопроводов без защитных оболочек (IP00) над ремонтными загонами для кранов (см. 5.4.16) должны иметь ограждения, предотвращающие прикосновение к токоведущим частям с настила тележки крана. Ограждение не требуется, если токопровод расположен над этим настилом на уровне не менее 2,5 м или если в этих местах применяются изолированные проводники; в последнем случае наименьшее расстояние до них определяют, исходя из ремонтных условий.

3. Прокладка токопроводов под краном без применения специальных мер защиты от механических повреждений допускается в мертвой зоне крана. Специальных мер защиты от механических повреждений не требуется предусматривать для шинопроводов в оболочке любого исполнения на ток до 630 А, расположенных вблизи технологического оборудования вне мертвой зоны крана.

№95

На какую высоту в производственных помещениях, посещаемых только квалифицированным обслуживающим персоналом, следует располагать токопроводы исполнением IP41 и выше?

1

А) 0,5 м.

2

Б) 1,0 м.

3

В) 1,5 м.

4

Г) 2,5 м.

5

Д) Не нормируется.

Пояснение:

ПУЭ п. 2.2.28. В производственных помещениях допускается применение токопроводов исполнения 1Р41 и выше, токопроводы должны быть расположены от уровня пола или площадки обслуживания на высоте не менее 2,5 м.

В производственных помещениях, посещаемых только квалифицированным обслуживающим персоналом (например, в технических этажах зданий и т. п.), высота установки токопроводов исполнения IP41 и выше не нормируется.

В электропомещениях допускается применение токопроводов любого исполнения. Высота установки от уровня пола или площадки обслуживания для токопроводов исполнения ниже IP41 - не менее 2,5 м; IP41 и выше - не нормируется.

№96

Допускается ли совмещенная прокладка токопроводов и технологических трубопроводов на общих опорах?

1

А) Допускается.

2

Б) Не допускается.

3

В) Допускается, но только в горных районах.

Пояснение:

ПУЭ п. 2.2.33. Гибкие токопроводы на открытом воздухе должны прокладываться на самостоятельных опорах. Совмещенная прокладка токопроводов и технологических трубопроводов на общих опорах не допускается.

№97

Какая охранная зона устанавливается при прохождении кабельных линий до 1 кВ в городах под тротуарами?

1

А) 0,3 м в сторону зданий сооружений и на 0,8 м в сторону проезжей части улицы.

2

Б) 0,6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы.

3

В) 1 м в сторону зданий сооружений и на 1,5 м в сторону проезжей части улицы.

Пояснение:

ПУЭ п. 2.3.13. Над подземными кабельными линиями в соответствии с действующими правилами охраны электрических сетей должны устанавливаться охранные зоны в размере площадки над кабелями:

для кабельных линий выше 1 кВ по 1 м с каждой стороны от крайних кабелей;

для кабельных линий до 1 кВ по 1 м с каждой стороны от крайних кабелей, а при прохождении кабельных линий в городах под тротуарами - на 0,6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы.

Для подводных кабельных линий до и выше 1 кВ в соответствии с указанными правилами должна быть установлена охранная зона, определяемая параллельными прямыми на расстоянии 100 м от крайних кабелей.

Охранные зоны кабельных линий используются с соблюдением требований правил охраны электрических сетей.

№98

На каком расстоянии на кабелях, проложенных в кабельных сооружениях, должны располагаться бирки?

1

А) Не реже чем через каждые 50 м.

2

Б) Не реже чем через каждые 100 м.

3

В) Не реже чем через каждые 150 м.

Пояснение:

ПУЭ п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт - номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.
