Описание теста

№1

Как классифицируются помещения в отношении опасности поражения людей электрическим током?

1

А) Помещения без повышенной опасности и помещения с повышенной опасностью.

2

Б) Помещения без повышенной опасности, помещения с повышенной опасностью, особо опасные помещения.

3

В) Неопасные, опасные и особо опасные помещения.

4

Г) Неопасные, малоопасные, опасные и особо опасные помещения.

Пояснение:

ПУЭ п.1.1.13 п.1.1.13. В отношении опасности поражения людей электрическим током различаются:

1) помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность (см. пп. 2 и 3);

2) помещения с повышенной опасностью, характеризующиеся наличием одного из следующих условий, создающих повышенную опасность:

сырость или токопроводящая пыль (см. 1.1.8 и 1.1.11);

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (см. 1.1.10);

возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой;

3) особо опасные помещения, характеризующиеся наличием одного из следующих условий, создающих особую опасность:

особая сырость (см. 1.1.9);

химически активная или органическая среда (см. 1.1.12);

одновременно два или более условий повышенной опасности (см. 1.1.13, п. 2);

4) территория открытых электроустановок в отношении опасности поражения людей электрическим током приравнивается к особо опасным помещениям.

№2

Какие помещения относятся к помещениям с повышенной опасностью поражения людей электрическим током?

1

А) Помещения, характеризующиеся наличием сырости или токопроводящей пыли.

2

Б) Помещения, характеризующиеся наличием металлических, земляных, железобетонных и других токопроводящих полов.

3

В) Помещения, характеризующиеся наличием высокой температуры.

4

Г) Помещения, характеризующиеся возможностью одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой.

5

Д) Любое из перечисленных помещений относится к помещениям с повышенной опасностью.

Пояснение:

(ПУЭ) п.1.1.13. В отношении опасности поражения людей электрическим током различаются:

2) помещения с повышенной опасностью, характеризующиеся наличием одного из следующих условий, создающих повышенную опасность:

сырость или токопроводящая пыль (см. 1.1.8 и 1.1.11);

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (см. 1.1.10);

возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой;

№3

Какие помещения, согласно ПУЭ, называются сырыми?

1

А) Помещения, в которых относительная влажность воздуха не превышает 60 %.

2

Б) Помещения, в которых относительная влажность воздуха превышает 75 %.

3

В) Помещения, в которых относительная влажность воздуха не превышает 90 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 100 %.

Пояснение:

ПУЭ п.1.1.8. Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75 %.

ПУЭ п.п.1.1.6. Сухие помещения - помещения, в которых относительная влажность воздуха не превышает 60 %.

При отсутствии в таких помещениях условий, указанных в пп. 1.1.10-1.1.12, они называются нормальными.

1.1.7. Влажные помещения - помещения, в которых относительная влажность воздуха более 60 %, но не превышает 75 %.

1.1.8. Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения - помещения, в которых относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой).

1.1.10. Жаркие помещения - помещения, в которых под воздействием различных тепловых излучений температура постоянно или периодически (более 1 суток) превышает 35 °С (например, помещения с сушилками, обжигательными печами, котельные).

№4

Какие помещения, согласно ПУЭ, относятся к влажным?

1

А) Помещения, в которых относительная влажность воздуха больше 60 %, но не превышает 75 %.

2

Б) Помещения, в которых относительная влажность воздуха в пределах 80 %.

3

В) Помещения, в которых относительная влажность воздуха больше 75 %, но не превышает 90 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 100 %.

Пояснение:

ПУЭ п. 1.1.7. Влажными помещениями называются помещения, в которых пары или конденсирующая влага выделяются лишь кратковременно в небольших количествах, а относительная влажность воздуха более 60%, но не превышает 75%.

№5

Какие помещения, согласно ПУЭ, называются сухими?

1

А) Помещения, в которых относительная влажность воздуха не превышает 60 %.

2

Б) Помещения, в которых относительная влажность воздуха не превышает 75 %.

3

В) Помещения, в которых относительная влажность воздуха не превышает 70 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 65 %.

Пояснение:

ПУЭ.п. 1.1.6. Сухие помещения - помещения, в которых относительная влажность воздуха не превышает 60 %.

№6

Каким образом должны быть обозначены нулевые рабочие (нейтральные) проводники в электроустановках?

1

А) Буквой N и голубым цветом.

2

Б) Буквой N и белым цветом.

3

В) Буквой Н и голубым цветом.

4

Г) Буквой Н и серым цветом.

Пояснение:

ПУЭ п.1.1.29.Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям".

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.

№7

Каким образом обозначаются проводники защитного заземления, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью?

1

А) Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

2

Б) Обозначаются RE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины белого и зеленого цветов.

3

В) Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и белого цветов.

Пояснение:

ПУЭ п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям".

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

№8

Каким цветом должны быть обозначены шины трехфазного тока?

1

А) Шины фазы A - зеленым, фазы B - желтым, фазы C - красным цветом.

2

Б) Шины фазы A - зеленым, фазы B - красным, фазы C - желтым цветом.

3

В) Шины фазы A - желтым, фазы B - зеленым, фазы C - красным цветом.

4

Г) Шины фазы A - красным, фазы B - зеленым, фазы C - желтым цветом.

Пояснение:

ПУЭ п.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

1) при переменном трехфазном токе: шины фазы A - желтым, фазы B - зеленым, фазы C - красным цветом;

№9

Как обозначаются шины при переменном однофазном токе?

1

А) Шина B, присоединенная к концу обмотки источника питания, - красным цветом, шина A, присоединенная к началу обмотки источника питания, - желтым цветом.

2

Б) Шина B, присоединенная к концу обмотки источника питания, - зеленым цветом, шина A, присоединенная к началу обмотки источника питания, - желтым цветом.

3

В) Шина А, присоединенная к концу обмотки источника питания, - синим цветом, шина В, присоединенная к началу обмотки источника питания, - зеленым цветом.

4

Г) Шина B, присоединенная к концу обмотки источника питания, - голубым цветом, шина A, присоединенная к началу обмотки источника питания, - зеленым цветом.

Пояснение:

ПУЭп.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

2) при переменном однофазном токе шина В, присоединенная к концу обмотки источника питания, - красным цветом, шина А, присоединенная к началу обмотки источника питания, - желтым цветом.

Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;

№10

Как обозначаются шины при постоянном токе?

1

А) Положительная шина (+) - красным цветом, отрицательная (-) - синим и нулевая рабочая M - голубым цветом.

2

Б) Положительная шина (+) - синим цветом, отрицательная (-) - красным и нулевая рабочая M - голубым цветом.

3

В) Положительная шина (+) - зеленым цветом, отрицательная (-) - красным и нулевая рабочая M - голубым цветом.

4

Г) Положительная шина (+) - желтым цветом, отрицательная (-) - зеленым и нулевая рабочая M - голубым цветом.

Пояснение:

ПУЭ п.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

3) при постоянном токе: положительная шина (+) - красным цветом, отрицательная (-) - синим и нулевая рабочая M - голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.

№11

Что, согласно Правилам устройства электроустановок, называется приемником электрической энергии (электроприемником)?

1

А) Распределительное устройство, предназначенное для обеспечения потребителей электрической энергией.

2

Б) Подстанция, работающая на определенной территории.

3

В) Электроустановка, предназначенная для обеспечения потребителей электрической энергией.

4

Г) Аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

Пояснение:

ПУЭ п.1.2.7. Приемник электрической энергии (электроприемник) - аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

№12

Какой класс точности должен быть у измерительных приборов?

1

А) Не хуже 1,0.

2

Б) Не хуже 1,5.

3

В) Не хуже 2,5.

4

Г) Не хуже 3,0.

Пояснение:

ПУЭ п. 1.6.2. Средства измерений электрических величин должны удовлетворять следующим основным требованиям:

1) класс точности измерительных приборов должен быть не хуже 2,5;

2) классы точности измерительных шунтов, добавочных резисторов, трансформаторов и преобразователей должны быть не хуже приведенных в табл.1.6.1.

Таблица 1.6.1.

* Допускается 1,0.

** Допускается 3,0.

3) пределы измерения приборов должны выбираться с учетом возможных наибольших длительных отклонений измеряемых величин от номинальных значений.

№13

Что представляет собой система TN, для электроустановок напряжением до 1 кВ?

1

А) Система, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

Пояснение:

ПУЭ Область применения. Термины и определения

п. 1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

система TN - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;

№14

Что представляет собой система TN-C, для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

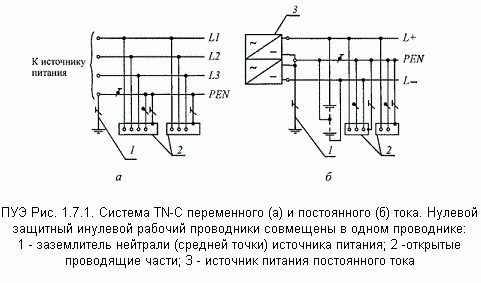

ПУЭ п. 1.7.3.система TN-C - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис.1.7.1);

№15

Что представляет собой система TN-S для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

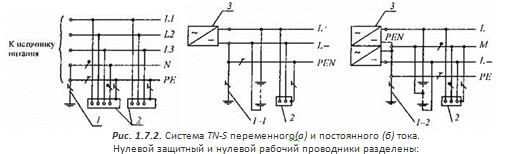

система TN-S- система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 1.7.2);

1- заземлитель нейтрали источника переменного тока; 1-1 - заземлитель вывода источника постоянного тока; 1-2 - заземлитель средней точки источника постоянного тока; 2 - открытые проводящие части; 3 - источник питания

Вторая-буква - состояние открытых проводящих частей относительно земли:

Т- открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;

N- открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (после N) буквы - совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

S- нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;

№16

Что представляет собой система TN-С-S для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

ПУЭ п.1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

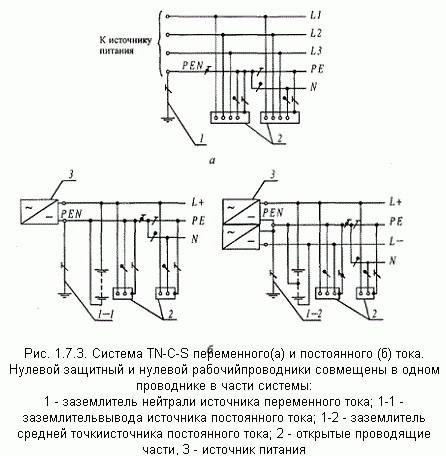

система TN-C-S - система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания

№17

Что представляет собой система IT для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

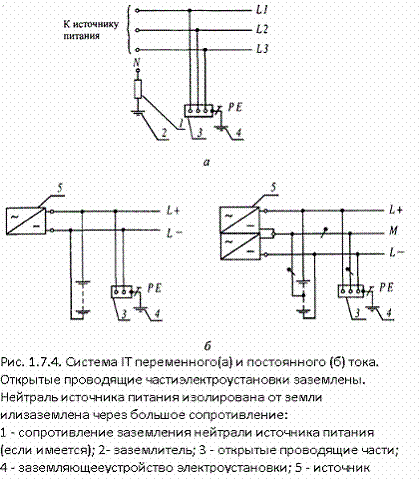

ПУЭ п.1.7.3. система IT - система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 1.7.4);

№18

Что представляет собой система ТТ для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.

Пояснение:

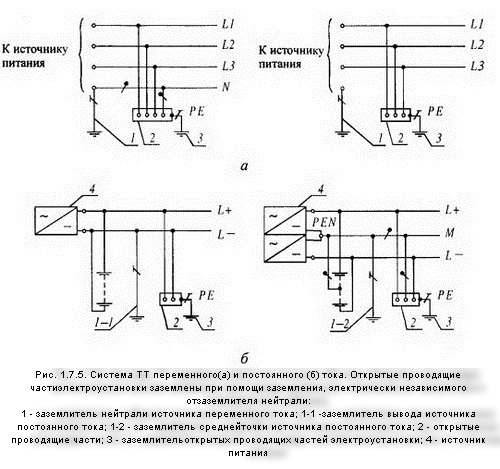

ПУЭ п.1.7.3. система TT - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены c помощью заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 1.7.5).

№19

Что является определением понятия "Защита от прямого прикосновения"?

1

А) Защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

2

Б) Защита людей или животных от электрического контакта с открытыми проводящими частями.

3

В) Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

Пояснение:

ПУЭ п.1.7.13. Защита от прямого прикосновения - защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

№20

Что является определением понятия "Защита при косвенном прикосновении"?

1

А) Защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

2

Б) Защита от напряжения, возникающего при стекании тока с заземлителя в землю между точкой ввода тока в заземлитель и зоной нулевого потенциала.

3

В) Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

Пояснение:

ПУЭ п.1.7.14. Защита при косвенном прикосновении - защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

Термин повреждение изоляции следует понимать как единственное повреждение изоляции.

№21

Что является определением понятия "Заземлитель"?

1

А) Проводящая часть, не являющаяся частью электроустановки.

2

Б) Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.15. Заземлитель - проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

№22

Что является определением понятия "Искусственный заземлитель"?

1

А) Заземлитель, специально выполняемый для целей заземления.

2

Б) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.16. Искусственный заземлитель - заземлитель, специально выполняемый для целей заземления.

№23

Что является определением понятия "Естественный заземлитель"?

1

А) Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

2

Б) Проводящая часть, не являющаяся частью электроустановки.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.17. Естественный заземлитель - сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

№24

Что является определением понятия "Заземление"?

1

А) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

2

Б) Заземление точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки.

3

В) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Пояснение:

ПУЭ п.1.7.28. Заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством

№25

Что является определением понятия "Защитное заземление"?

1

А) Заземление, выполняемое в целях электробезопасности.

2

Б) Заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки.

3

В) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Пояснение:

ПУЭ п.1.7.29. Защитное заземление - заземление, выполняемое в целях электробезопасности.

№26

Что является определением понятия "Основная изоляция"?

1

А) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током.

2

Б) Изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения.

3

В) Независимая изоляция в электроустановках напряжением до 1 кВ, для защиты при косвенном прикосновении.

Пояснение:

ПУЭ п.1.7.39. Основная изоляция - изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения.

№27

Что является определением понятия "Двойная изоляция"?

1

А) Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции.

2

Б) Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.

3

В) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

Пояснение:

ПУЭ п.1.7.41. Двойная изоляция - изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции.

№28

Что является определением понятия "Усиленная изоляция"?

1

А) Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.

2

Б) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

3

В) Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляци.

Пояснение:

ПУЭ п.1.7.42. Усиленная изоляция - изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

№29

Дайте правильное определение термину "Сверхнизкое (малое) напряжение (СНН)".

1

А) Напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

2

Б) Напряжение, более 60 В переменного и 220 В постоянного тока.

3

В) Напряжение, не превышающее 70 В переменного и 140 В постоянного тока.

Пояснение:

ПУЭ п.1.7.43. Сверхнизкое (малое) напряжение (СНН) - напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

№30

Что является определением понятия "Защитное электрическое разделение цепей"?

1

А) Защитное разделение электрических цепей в электроустановке.

2

Б) Отделение одной электрической цепи от другой с помощью основной изоляции и защитного экрана.

3

В) Отделение одной электрической цепи от других цепей в электроустановках напряжением до 1 кВ при помощи: двойной изоляции, основной изоляции и защитного экрана, усиленной изоляции.

Пояснение:

ПУЭ п.1.7.47. Защитное электрическое разделение цепей - отделение одной электрической цепи от других цепей в электроустановках напряжением до 1 кВ с помощью:

двойной изоляции;

основной изоляции и защитного экрана;

усиленной изоляции.

№31

Являются ли лакокрасочные покрытия изоляцией, защищающей от поражения электрическим током?

1

А) Не являются.

2

Б) Являются.

3

В) Не являются, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия.

Пояснение:

ПУЭ п.1.7.67. Основная изоляция токоведущих частей должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия. При выполнении изоляции во время монтажа она должна быть испытана в соответствии с требованиями гл.1.8.

В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние, в том числе в электроустановках напряжением выше 1 кВ, должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.

№32

Какую степень защиты должны иметь ограждения и оболочки в электроустановках напряжением до 1 кВ?

1

А) Должны иметь степень защиты не более IP 12.

2

Б) Должны иметь степень защиты IP 37.

3

В) Должны иметь степень защиты IP 66.

4

Г) Должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Пояснение:

ПУЭ п.1.7.68. Ограждения и оболочки в электроустановках напряжением до 1 кВ должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность.

Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей. При невозможности соблюдения этих условий должны быть установлены промежуточные ограждения со степенью защиты не менее IP 2X, удаление которых также должно быть возможно только при помощи специального ключа или инструмента.

№33

Каким образом для подстанций напряжением 6-10/0,4 кВ должен быть проложен замкнутый горизонтальный заземлитель (контур), присоединенный к заземляющему устройству?

1

А) Вокруг площади, занимаемой подстанцией, на глубине не менее 0,5 м и на расстоянии не более 1 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования.

2

Б) Вдоль площади, занимаемой подстанцией, на глубине не менее 0,4 м и на расстоянии не менее 5 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования.

3

В) Вокруг площади, занимаемой подстанцией, на глубине не менее 0,3 м и на расстоянии не более 10 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования.

Пояснение:

ПУЭ п.1.7.98. Для подстанций напряжением 6-10/0,4 кВ должно быть выполнено одно общее заземляющее устройство, к которому должны быть присоединены:

1) нейтраль трансформатора на стороне напряжением до 1 кВ;

2) корпус трансформатора;

3) металлические оболочки и броня кабелей напряжением до 1 кВ и выше;

4) открытые проводящие части электроустановок напряжением до 1 кВ и выше;

5) сторонние проводящие части.

Вокруг площади, занимаемой подстанцией, на глубине не менее 0,5 м и на расстоянии не более 1 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования должен быть проложен замкнутый горизонтальный заземлитель (контур), присоединенный к заземляющему устройству.

№34

Каким должно быть сопротивление заземляющего устройства, к которому присоединены выводы источника трансформатора при линейном напряжении 380 В источника трехфазного тока?

1

А) Не более 2 Ом.

2

Б) Не более 4 Ом.

3

В) Не более 6 Ом.

4

Г) Не более 8 Ом.

Пояснение:

ПУЭ п.1.7.101. Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE-проводника ВЛ напряжением до 1 кВ при количестве отходящих линий не менее двух. Сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока, должно быть не более 15, 30 и 60 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

При удельном сопротивлении земли >100 Ом·м допускается увеличивать указанные нормы в 0,01 раз, но не более десятикратного.

№35

Что может быть использовано в качестве естественных заземлителей?

1

А) Металлические трубы водопровода, проложенные в земле.

2

Б) Трубопроводы канализации.

3

В) Трубопроводы центрального отопления.

4

Г) Все перечисленные здесь трубы и трубопроводы.

Пояснение:

ПУЭ п.1.7.109. В качестве естественных заземлителей могут быть использованы:

1) металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;

2) металлические трубы водопровода, проложенные в земле;

3) обсадные трубы буровых скважин;

4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т.п.;

5) рельсовые пути магистральных неэлектрифицированных и железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;

6) другие находящиеся в земле металлические конструкции и сооружения;

7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводы канализации и центрального отопления. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству в целях уравнивания потенциалов в соответствии с 1.7.82.

Не следует использовать в качестве заземлителей железобетонные конструкции зданий и сооружений с предварительно напряженной арматурой, однако это ограничение не распространяется на опоры ВЛ и опорные конструкции ОРУ.

Возможность использования естественных заземлителей по условию плотности протекающих по ним токов, необходимость сваркиарматурных стержней железобетонных фундаментов и конструкций, приварки анкерных болтов стальных колонн к арматурным стержням железобетонных фундаментов, а также возможность использования фундаментов в сильноагрессивных средах должны быть определены расчетом.

№36

Какое минимальное сечение должен иметь медный заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ?

1

А) 2,5 мм2.

2

Б) 6 мм2.

3

В) 7,5 мм2.

4

Г) 10 мм2.

Пояснение:

ПУЭ п.1.7.117. Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный - 10 мм2, алюминиевый - 16 мм2, стальной - 75 мм2.

№37

Что может использоваться в качестве РЕ-проводников в электроустановках напряжением до 1000 В?

1

А) Стальные трубы электропроводок.

2

Б) Свинцовые оболочки проводов и кабелей.

3

В) Водопроводные трубы при наличии в них изолирующих вставок.

4

Г) Трубы канализации и центрального отопления.

Пояснение:

ПУЭ п.1.7.121. В качестве PE-проводников в электроустановках напряжением до 1 кВ могут использоваться:

1) специально предусмотренные проводники:

жилы многожильных кабелей;

изолированные или неизолированные провода в общей оболочке с фазными проводами;

стационарно проложенные изолированные или неизолированные проводники;

2) открытые проводящие части электроустановок:

алюминиевые оболочки кабелей;

стальные трубы электропроводок;

металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления.

Металлические короба и лотки электропроводок можно использовать в качестве защитных проводников при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения;

3) некоторые сторонние проводящие части:

металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.);

арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122;

металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).

№38

Каким должно быть минимальное сечение отдельно проложенных защитных алюминиевых проводников?

1

А) 2,5 мм2.

2

Б) 4 мм2.

3

В) 8 мм2.

4

Г) 14 мм2.

5

Д) 16 мм2.

Пояснение:

ПУЭ п.1.7.127. Во всех случаях сечение медных защитных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными проводниками, должно быть не менее:

2,5 мм2 - при наличии механической защиты;

4 мм2 - при отсутствии механической защиты.

Сечение отдельно проложенных защитных алюминиевых проводников должно быть не менее 16 мм2.

№39

Каким должно быть минимальное сечение медных проводников основной системы уравнивания потенциалов?

1

А) 3 мм2.

2

Б) 4 мм2.

3

В) 5 мм2.

4

Г) 6 мм2.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.

№40

Каким должно быть минимальное сечение стальных проводников основной системы уравнивания потенциалов?

1

А) 15 мм2.

2

Б) 24 мм2.

3

В) 35 мм2.

4

Г) 50 мм2.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.

№41

Каким образом должно быть выполнено присоединение заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям?

1

А) Только при помощи сварки.

2

Б) При помощи болтовых соединений или сварки.

3

В) При помощи болтовых соединений или гибких проводников.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.7.142. Присоединения заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям должны быть выполнены при помощи болтовых соединений или сварки.

Присоединения оборудования, подвергающегося частому демонтажу или установленного на движущихся частях или частях, подверженных сотрясениям и вибрации, должны выполняться при помощи гибких проводников.

Соединения защитных проводников электропроводок и ВЛ следует выполнять теми же методами, что и соединения фазных проводников.

При использовании естественных заземлителей для заземления электроустановок и сторонних проводящих частей в качестве защитных проводников и проводников уравнивания потенциалов контактные соединения следует выполнять методами, предусмотренными ГОСТ 12.1.030 "ССБТ. Электробезопасность. Защитное заземление, зануление".

№42

Что может быть применено для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники?

1

А) Автоматическое отключение питания.

2

Б) Защитное электрическое разделение цепей.

3

В) Сверхнизкое напряжение.

4

Г) Двойная изоляция.

5

Д) Любая из перечисленных мер защиты в зависимости от категории помещения по уровню опасности поражения людей электрическим током.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.7.148. Питание переносных электроприемников переменного тока следует выполнять от сети напряжением не выше 380/220 В.

В зависимости от категории помещения по уровню опасности поражения людей электрическим током (см. гл. 1.1) для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники, могут быть применены автоматическое отключение питания, защитное электрическое разделение цепей, сверхнизкое напряжение, двойная изоляция.

1.7.149. При применении автоматического отключения питания металлические корпуса переносных электроприемников, за исключением электроприемников с двойной изоляцией, должны быть присоединены к нулевому защитному проводнику в системе TN или заземлены в системе IT, для чего должен быть предусмотрен специальный защитный (PE) проводник, расположенный в одной оболочке с фазными проводниками (третья жила кабеля или провода - для электроприемников однофазного и постоянного тока, четвертая или пятая жила - для электроприемников трехфазного тока), присоединяемый к корпусу электроприемника и к защитному контакту вилки штепсельного соединителя. PE-проводник должен быть медным, гибким, его сечение должно быть равно сечению фазных проводников. Использование для этой цели нулевого рабочего (N) проводника, в том числе расположенного в общей оболочке с фазными проводниками, не допускается.

№43

Что должно быть обеспечено при прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах?

1

А) Изоляция труб, глухих коробов, гибких металлических рукавов и замкнутых каналов.

2

Б) Возможность замены проводов и кабелей.

3

В) Защита от атмосферных осадков.

Пояснение:

ПУЭ п. 2.1.19. При прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах должна быть обеспечена возможность замены проводов и кабелей.

№44

Что должно учитываться при выборе вида электропроводки и способа прокладки проводов и кабелей?

1

А) Требования охраны окружающей среды.

2

Б) Требования электробезопасности и пожарной безопасности.

3

В) Экспертное мнение главного энергетика и технолога проектной и эксплуатирующей организации.

Пояснение:

ПУЭ п. 2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

№45

Какие провода следует применять при наличии масел и эмульсий в местах их прокладки?

1

А) Защищенные провода в оболочке из трудносгораемых материалов.

2

Б) Провода с маслостойкой изоляцией.

3

В) Провода с резиновой изоляцией в оплетке из хлопчатобумажной или синтетической пряжи.

Пояснение:

ПУЭ п. 2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.

№46

Какая охранная зона устанавливается при прохождении кабельных линий до 1 кВ в городах под тротуарами?

1

А) 0,3 м в сторону зданий сооружений и на 0,8 м в сторону проезжей части улицы.

2

Б) 0,6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы.

3

В) 1 м в сторону зданий сооружений и на 1,5 м в сторону проезжей части улицы.

Пояснение:

ПУЭ п. 2.3.13. Над подземными кабельными линиями в соответствии с действующими правилами охраны электрических сетей должны устанавливаться охранные зоны в размере площадки над кабелями:

для кабельных линий выше 1 кВ по 1 м с каждой стороны от крайних кабелей;

для кабельных линий до 1 кВ по 1 м с каждой стороны от крайних кабелей, а при прохождении кабельных линий в городах под тротуарами - на 0,6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы.

Для подводных кабельных линий до и выше 1 кВ в соответствии с указанными правилами должна быть установлена охранная зона, определяемая параллельными прямыми на расстоянии 100 м от крайних кабелей.

Охранные зоны кабельных линий используются с соблюдением требований правил охраны электрических сетей.

№47

Какой из перечисленных типов опор устанавливается в местах изменения направления трассы ВЛ?

1

А) Промежуточные опоры.

2

Б) Анкерные опоры.

3

В) Угловые опоры.

4

Г) Концевые опоры.

Пояснение:

ПУЭ п. 2.4.50. На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

1) промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

2) анкерные, устанавливаемые для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов ВЛ. Эти опоры должны воспринимать в нормальных режимах работы усилия от разности тяжения проводов, направленные вдоль ВЛ;

3) угловые, устанавливаемые в местах изменения направления трассы ВЛ. Эти опоры при нормальных режимах работы должны воспринимать результирующую нагрузку от тяжения проводов смежных пролетов. Угловые опоры могут быть промежуточными и анкерного типа;

№48

Какой из перечисленных типов опор устанавливается на прямых участках трассы ВЛ?

1

А) Промежуточные опоры.

2

Б) Анкерные опоры.

3

В) Угловые опоры.

4

Г) Концевые опоры.

Пояснение:

ПУЭ п. 2.4.50. На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

1) промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

№49

Какой из перечисленных типов опор устанавливается в местах изменения числа, марок и сечений проводов ВЛ?

1

А) Промежуточные опоры.

2

Б) Анкерные опоры.

3

В) Угловые опоры.

4

Г) Концевые опоры.

Пояснение:

ПУЭ п. 2.4.50. На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

2) анкерные, устанавливаемые для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов ВЛ. Эти опоры должны воспринимать в нормальных режимах работы усилия от разности тяжения проводов, направленные вдоль ВЛ;

№50

Какое наименьшее допустимое расстояние по горизонтали должно быть соблюдено от подземных частей опор или заземляющих устройств опор до пожарных гидрантов, колодцев, люков канализации и водоразборных колонок?

1

А) Расстояние не менее 2,0 м.

2

Б) Расстояние не менее 1,0 м.

3

В) Расстояние не менее 0,5 м.

4

Г) Расстояние не менее 0,35 м.

Пояснение:

ПУЭ п. 2.4.61. Расстояния по горизонтали от подземных частей опор или заземлителей опор до подземных кабелей, трубопроводов и наземных колонок различного назначения должны быть не менее приведенных в табл.2.4.4.

Наименьшее допустимое расстояние по горизонтали от подземных частей опор или заземляющих устройств опор до подземных кабелей, трубопроводов и наземных колонок

№51

Какое наименьшее расстояние должно быть установлено от проводов ВЛ до уровня льда при пересечении ВЛ с несудоходными реками и каналами?

1

А) Не менее 6,0 м.

2

Б) Не менее 5,0 м.

3

В) Не менее 4,5 м.

4

Г) Не менее 3,5 м.

Пояснение:

ПУЭ п. 2.4.63. Пересечение ВЛ с судоходными реками и каналами не рекомендуется. При необходимости выполнения такого пересечения ВЛ должны сооружаться в соответствии с требованиями 2.5.268-2.5.272. При пересечении несудоходных рек и каналов наименьшие расстояния от проводов ВЛ до наибольшего уровня воды должно быть не менее 2 м, а до уровня льда - не менее 6 м.

№52

Для чего служит волоконно-оптическая линия связи на воздушных линиях электропередачи?

1

А) Для электропередачи.

2

Б) Для передачи информации.

3

В) Для повышения эффективности диспетчерского управления.

Пояснение:

ПУЭ п. 2.5.178. Волоконно-оптической линией связи на воздушных линиях электропередачи (ВОЛС-ВЛ) называется линия связи, для передачи информации по которой служит оптический кабель (ОК), размещаемый на элементах ВЛ.

№53

Допускается ли прохождение ВЛ по территории стадионов, учебных и детских учреждений?

1

А) Не допускается.

2

Б) Допускается.

3

В) Допускается при согласовании с Ростехнадзором.

4

Г) Допускается при соответствующем обосновании в рабочей документации.

Пояснение:

ПУЭ п. 2.5.216. Расстояния по горизонтали от крайних проводов ВЛ при наибольшем их отклонении до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений должны быть не менее: 2 м - для ВЛ до 20 кВ, 4 м - для ВЛ 35-110 кВ, 5 м - для ВЛ 150 кВ и 6 м - для ВЛ 220 кВ.

Расстояния по горизонтали от крайних проводов ВЛ 330 кВ и выше должны быть не менее:

до ближайших частей непроизводственных и производственных зданий и сооружений электрических станций и подстанций при наибольшем отклонении проводов: 8 м - для ВЛ 330 кВ, 10 м - для ВЛ 500-750 кВ;

до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений (кроме электрических станций и подстанций) при неотклоненном положении проводов: 20 м - для ВЛ 330 кВ, 30 м - для ВЛ 500 кВ, 40 м - для ВЛ 750 кВ.

Прохождение ВЛ по территориям стадионов, учебных и детских учреждений не допускается.

№54

Какой должна быть высота сплошного ограждения токоведущих частей в РУ, установленных в помещениях, доступных для неквалифицированного персонала?

1

А) Не менее 1,5 м.

2

Б) Не менее 1,6 м.

3

В) Не менее 1,9 м.

4

Г) Не менее 1,7 м.

Пояснение:

ПУЭ п. 4.1.25. Распределительные устройства, установленные в помещениях, доступных для неквалифицированного персонала, должны иметь токоведущие части, закрытые сплошными ограждениями, либо должны быть выполнены со степенью защиты не менее IP2X. В случае применения РУ с открытыми токоведущими частями оно должно быть ограждено и оборудовано местным освещением. При этом ограждение должно быть сетчатым, сплошным или смешанным высотой не менее 1,7 м. Дверцы входа за ограждение должны запираться на ключ. Расстояние от сетчатого ограждения до неизолированных токоведущих частей устройства должно быть не менее 0,7 м, а от сплошных - в соответствии с 4.1.15. Ширина проходов принимается в соответствии с 4.1.23.

№55

Какое из перечисленных требований, предъявляемых к ограждениям в РУ, установленных в производственных помещениях, приведено неверно?

1

А) Съемные ограждения должны выполняться так, чтобы их удаление было невозможно без специального инструмента.

2

Б) Дверцы входа за ограждение должны запираться на ключ.

3

В) Распределительные устройства, установленные в помещениях, доступных для неквалифицированного персонала, должны иметь токоведущие части, закрытые сплошными ограждениями, либо должны быть выполнены со степенью защиты не менее IP2X.

4

Г) Расстояние от сетчатого ограждения до неизолированных токоведущих частей устройства должно быть не менее 0,6 м.

Пояснение:

ПУЭ п. 4.1.27. Съемные ограждения должны выполняться так, чтобы их удаление было невозможно без специального инструмента. Дверцы должны запираться на ключ.

4.1.25. Распределительные устройства, установленные в помещениях, доступных для неквалифицированного персонала, должны иметь токоведущие части, закрытые сплошными ограждениями, либо должны быть выполнены со степенью защиты не менее IP2X. В случае применения РУ с открытыми токоведущими частями оно должно быть ограждено и оборудовано местным освещением. При этом ограждение должно быть сетчатым, сплошным или смешанным высотой не менее 1,7 м. Дверцы входа за ограждение должны запираться на ключ. Расстояние от сетчатого ограждения до неизолированных токоведущих частей устройства должно быть не менее 0,7 м, а от сплошных - в соответствии с 4.1.15. Ширина проходов принимается в соответствии с 4.1.23.

№56

К производствам какой категории по пожарной и взрывопожарной опасности (в соответствии с ПУЭ) относятся электромашинные помещения?

1

А) Г.

2

Б) Б.

3

В) А.

4

Г) В.

5

Д) Д.

Пояснение:

ПУЭ п. 5.1.4. Электромашинные помещения следует относить к помещениям с производством категории Г по взрывопожарной и пожарной опасности.

№57

Что должны иметь вращающиеся части электродвигателей и части, соединяющие электродвигатели с механизмами (муфты, шкивы)?

1

А) Ограждения от случайных прикосновений.

2

Б) Заземление.

3

В) Принудительную вентиляцию.

4

Г) Наружный обдув.

Пояснение:

ПУЭ п. 5.3.6. Вращающиеся части электродвигателей и части, соединяющие электродвигатели с механизмами (муфты, шкивы), должны иметь ограждения от случайных прикосновений.

№58

Какими должны быть минимальные расстояния от главных троллеев и троллеев крана до уровня пола цеха или земли при напряжении выше 660 В?

1

А) 4 м.

2

Б) 5 м.

3

В) 7 м.

4

Г) 6 м.

Пояснение:

ПУЭ п. 5.4.27. Расстояния от главных троллеев и троллеев крана до уровня пола цеха или земли должны быть не менее: при напряжении до 660 В - 3,5 м, а в проезжей части - 6 м; при напряжении выше 660 В - во всех случаях 7 м. Уменьшение указанных расстояний допускается при условии ограждения троллеев (см. 5.4.31-5.4.33).

При гибких троллеях указанные расстояния должны быть обеспечены при наибольшей стреле провеса.

№59

В какой цвет рекомендуется окрашивать главные троллеи жесткого типа?

1

А) В желтый.

2

Б) В зеленый.

3

В) В красный.

4

Г) В синий.

Пояснение:

ПУЭ п.5.4.39. Главные троллеи жесткого типа должны быть окрашены, за исключением их контактной поверхности. Цвет их окраски должен отличаться от цвета окраски конструкций здания и подкрановых балок, причем, рекомендуется красный цвет. В месте подвода питания на длине 100 мм троллеи должны быть окрашены в соответствии с требованиями гл.1.1.

№60

Каким должно быть минимальное сечение медных жил проводов и кабелей вторичных цепей кранов всех типов?

1

А) 0,5 мм2.

2

Б) 1,0 мм2.

3

В) 1,5 мм2.

4

Г) 2,5 мм2.

Пояснение:

ПУЭ п. 5.4.43. На кранах всех типов могут применяться провода и кабели с медными, алюмомедными или алюминиевыми жилами.

Сечение жил проводов и кабелей вторичных цепей должно быть не менее 2,5 мм2 для медных жил и не менее 4 мм2 для алюмомедных и алюминиевых жил. Допускается применение проводов с многопроволочными жилами сечением не менее 1,5 мм2 для медных жил и не менее 2,5 мм2 для алюмомедных и алюминиевых жил, при этом провода не должны нести механической нагрузки (см. 5.4.44).

№61

Каким должно быть минимальное сечение алюминиевых или алюмомедных жил проводов и кабелей вторичных цепей на кранах всех типов?

1

А) 1,5 мм2.

2

Б) 2,5 мм2.

3

В) 6 мм2.

4

Г) 4 мм2.

Пояснение:

ПУЭ п. 5.4.43. На кранах всех типов могут применяться провода и кабели с медными, алюмомедными или алюминиевыми жилами.

Сечение жил проводов и кабелей вторичных цепей должно быть не менее 2,5 мм2 для медных жил и не менее 4 мм2 для алюмомедных и алюминиевых жил. Допускается применение проводов с многопроволочными жилами сечением не менее 1,5 мм2 для медных жил и не менее 2,5 мм2 для алюмомедных и алюминиевых жил, при этом провода не должны нести механической нагрузки (см. 5.4.44).

№62

Каким способом должна выполняться прокладка проводов и кабелей на кранах, работающих с жидким и горячим металлом?

1

А) В пустотах строительных конструкций.

2

Б) В пылеуплотненных каналах.

3

В) На технологических эстакадах.

4

Г) В стальных трубах.

Пояснение:

ПУЭ п. 5.4.45. Прокладка проводов и кабелей на кранах, работающих с жидким и горячим металлом, должна выполняться в стальных трубах. На этих кранах не допускается прокладка в одной трубе силовых цепей разных механизмов, цепей управления разных механизмов, силовых цепей и цепей управления одного механизма.

№63

Каким должно быть напряжение на зажимах электродвигателей и в цепях управления ими при всех режимах работы электрооборудования крана?

1

А) Не ниже 95 % номинального.

2

Б) Не ниже 85 % номинального.

3

В) Не ниже 65 % номинального.

4

Г) Не выше 105 % номинального.

Пояснение:

ПУЭ п. 5.4.49. Напряжение на зажимах электродвигателей и в цепях управления ими при всех режимах работы электрооборудования крана должно быть не ниже 85 % номинального.

№64

В сетях какого напряжения для питания цепей управления и освещения допускается использование в качестве рабочего провода металлических конструкций крана?

1

А) В сетях до 42 В.

2

Б) В сетях до 60 В.

3

В) В сетях до 110 В.

4

Г) В сетях 220 В.

Пояснение:

ПУЭ п. 5.4.53. В сетях до 42 В для питания цепей управления и освещения допускается использование в качестве рабочего провода металлических конструкций крана в соответствии с требованиями гл.2.1.

№65

Какое минимальное количество проводников необходимо для заземления корпуса кнопочного аппарата управления крана, управляемого с пола?

1

А) Один.

2

Б) Два.

3

В) Три.

4

Г) Четыре.

Пояснение:

ПУЭ п. 5.4.58. Корпус кнопочного аппарата управления крана, управляемого с пола, должен быть выполнен из изоляционного материала или заземлен (занулен) не менее чем двумя проводниками. В качестве одного из проводников может быть использован тросик, на котором подвешен кнопочный аппарат.

№66

Светильники с какими лампами, согласно Правилам устройства электроустановок, рекомендуется применять для аварийного освещения?

1

А) С ртутно-вольфрамовыми лампами или ртутными лампами типа ДРЛ.

2

Б) С лампами накаливания или люминесцентными лампами.

3

В) Только с люминесцентными лампами.

4

Г) Только с ртутно-вольфрамовыми лампами.

Пояснение:

ПУЭ п. 6.1.12. Для аварийного освещения рекомендуется применять светильники с лампами накаливания или люминесцентными.

№67

Какое напряжение, согласно Правилам устройства электроустановок, должно применяться для питания переносных светильников в помещениях с повышенной опасностью и особо опасных помещениях?

1

А) Напряжение не выше 50 В.

2

Б) Напряжение не выше 110 В.

3

В) Напряжение не выше 220 В.

4

Г) Напряжение не выше 127 В.

Пояснение:

ПУЭ п. 6.1.17. Для питания переносных светильников в помещениях с повышенной опасностью и особо опасных должно применяться напряжение не выше 50 В.

№68

На какие виды, согласно Правилам устройства электроустановок, делится аварийное освещение?

1

А) Дежурное освещение и эвакуационное освещение.

2

Б) Общее освещение и сигнальное освещение.

3

В) Освещение безопасности и эвакуационное освещение.

4

Г) Рабочее освещение и комбинированное освещение.

Пояснение:

ПУЭ п. 6.1.21. Аварийное освещение разделяется на освещение безопасности и эвакуационное.

Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения.

Светильники рабочего освещения и светильники освещения безопасности в производственных и общественных зданиях и на открытых пространствах должны питаться от независимых источников.

№69

Для чего, согласно Правилам устройства электроустановок, предназначено освещение безопасности?

1

А) Для продолжения работы при аварийном отключении рабочего освещения.

2

Б) Для освещение территории в нерабочее время.

3

В) Для установки вдоль границ территорий, охраняемых специальным персоналом.

4

Г) Для обеспечения освещения вне производственных помещений.

Пояснение:

ПУЭ п. 6.1.21. Аварийное освещение разделяется на освещение безопасностии эвакуационное.

Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения.

№70

Что используется при присоединении переносной или передвижной электросварочной установки непосредственно к стационарной электрической сети?

1

А) Автоматический выключатель и предохранители.

2

Б) Коммутационный и защитный аппараты (аппарат) с разборными или разъемными контактными соединениями.

3

В) Измерительный прибор.

Пояснение:

ПУЭ п. 7.6.24. Присоединение переносной или передвижной электросварочной установки непосредственно к стационарной электрической сети должно осуществляться с использованием коммутационного и защитного аппаратов (аппарата) с разборными или разъемными контактными соединениями. Обязательно наличие блокировки, исключающей возможность размыкания и замыкания этих соединений, присоединения (отсоединения) жил кабельной линии (проводов) при включенном положении коммутационного аппарата.

№71

Каким кабелем должна выполняться кабельная линия первичной цепи переносной (передвижной) электросварочной установки от коммутационного аппарата до источника сварочного тока?

1

А) Медным бронированным кабелем.

2

Б) Жестким кабелем с алюминиевыми или медными жилами.

3

В) Переносным гибким шланговым кабелем с алюминиевыми или медными жилами, с изоляцией и в оболочке (шланге) из нераспространяющей горение резины или пластмассы.

Пояснение:

ПУЭ п. 7.6.25. Кабельная линия первичной цепи переносной (передвижной) электросварочной установки от коммутационного аппарата до источника сварочного тока должна выполняться переносным гибким шланговым кабелем с алюминиевыми или медными жилами, с изоляцией и в оболочке (шланге) из нераспространяющей горение резины или пластмассы. Источник сварочного тока должен располагаться на таком расстоянии от коммутационного аппарата, при котором длина соединяющего их гибкого кабеля не превышает 15 м.

№72

Какая должна быть длина гибкого кабеля, соединяющего источник сварочного тока и коммутационный аппарат?

1

А) Не больше 15 м.

2

Б) Не больше 30 м.

3

В) Не больше 10 м.

Пояснение:

ПУЭ п. 7.6.25. Кабельная линия первичной цепи переносной (передвижной) электросварочной установки от коммутационного аппарата до источника сварочного тока должна выполняться переносным гибким шланговым кабелем с алюминиевыми или медными жилами, с изоляцией и в оболочке (шланге) из нераспространяющей горение резины или пластмассы. Источник сварочного тока должен располагаться на таком расстоянии от коммутационного аппарата, при котором длина соединяющего их гибкого кабеля не превышает 15 м.

№73

Каким количеством комплектов органов управления регулирующими устройствами (рукояток, кнопок) рекомендуется оборудовать сварочные автоматы или полуавтоматы с дистанционным регулированием режима работы источника сварочного тока?

1

А) Одним комплектом.

2

Б) Двумя комплектами.

3

В) Тремя комплектами.

Пояснение:

ПУЭ п. 7.6.26. Сварочные автоматы или полуавтоматы с дистанционным регулированием режима работы источника сварочного тока рекомендуется оборудовать двумя комплектами органов управления регулирующими устройствами (рукояток, кнопок и т.п.), устанавливаемых один - у источника сварочного тока, второй - на пульте или щите управления сварочным автоматом или полуавтоматом. Для выбора вида управления регулятором (местного или дистанционного) должен быть установлен переключатель, обеспечивающий блокирование*, исключающее ошибочное включение. Допускается не предусматривать возможности выполнения блокирования, а использовать механический замок со специальными ключами.

№74

При каком напряжении шкафы комплектных устройств и корпуса сварочного оборудования (машин), имеющие неизолированные токоведущие части, должны быть оснащены блокировкой, обеспечивающей при открывании дверей (дверец) отключение от электрической сети устройств, находящихся внутри шкафа (корпуса)?

1

А) Выше 24 В переменного или выше 60 В постоянного тока.

2

Б) Выше 36 В переменного или выше 60 В постоянного тока.

3

В) Выше 50 В переменного или выше 110 В постоянного тока.

Пояснение:

ПУЭ п. 7.6.27. Шкафы комплектных устройств и корпуса сварочного оборудования (машин), имеющие неизолированные токоведущие части, находящиеся под напряжением выше 50 В переменного или выше 110 В постоянного тока, должны быть оснащены блокировкой*, обеспечивающей при открывании дверей (дверец) отключение от электрической сети устройств, находящихся внутри шкафа (корпуса). При этом вводы (выводы), остающиеся под напряжением, должны быть защищены от случайных прикосновений.

Допускается взамен блокировки применение замков со специальными ключами, если при работе не требуется открывать двери (дверцы).

№75

Что должно быть установлено на электросварочные установки, в которых по условиям электротехнологического процесса не может быть выполнено заземление согласно главе 7.6 ПУЭ, а также переносные и передвижные электросварочные установки, заземление оборудования которых представляет значительные трудности?

1

А) Заземление одного из выводов вторичной цепи источников сварочного тока.

2

Б) Устройства защитного отключения или непрерывного контроля изоляции.

3

В) Заземление вывода вторичной цепи источника сварочного тока, соединяемого проводником (обратным проводом) с изделием.

Пояснение:

ПУЭ п. 7.6.30. Электросварочные установки, в которых по условиям электротехнологического процесса не может быть выполнено заземление согласно 7.6.28, а также переносные и передвижные электросварочные установки, заземление оборудования которых представляет значительные трудности, должны быть снабжены устройствами защитного отключения или непрерывного контроля изоляции.

№76

На какое время допускается располагать сварочные посты во взрыво- и пожароопасных зонах?

1

А) Постоянно, по согласованию с Ростехнадзором.

2

Б) Временно, по согласованию с главным энергетиком эксплуатирующей организации.

3

В) Только в период производства временных электросварочных работ, выполняемых с соблюдением установленных требований по организации безопасного ведения огневых работ на взрыво- и взрывопожароопасных объектах.

Пояснение:

ПУЭ п. 7.6.35. Сварочные посты допускается располагать во взрыво- и пожароопасных зонах только в период производства временных электросварочных работ, выполняемых с соблюдением требований, изложенных в типовой инструкции по организации безопасного ведения огневых работ на взрыво- и взрывопожароопасных объектах, утвержденной Госгортехнадзором России.

№77

Что должно быть предусмотрено при ручной сварке толстообмазанными электродами, электрошлаковой сварке, сварке под флюсом и автоматической сварке открытой дугой?

1

А) Естественное освещение.

2

Б) Зазор между стенками специальной кабины и полом в 50 мм.

3

В) Отсос газов непосредственно из зоны сварки.

Пояснение:

ПУЭ п. 7.6.42. При ручной сварке толстообмазанными электродами, электрошлаковой сварке, сварке под флюсом и автоматической сварке открытой дугой должен быть предусмотрен отсос газов непосредственно из зоны сварки.

№78

В каком случае над переносными и передвижными сварочными установками, находящимися на открытом воздухе, могут не сооружаться навесы из негорючих материалов для защиты рабочего места сварщика и электросварочного оборудования от атмосферных осадков?

1

А) Если электросварочные работы будут производиться в теплое время года и будут вестись сварочными трансформаторами.

2

Б) Только если во время дождя и снегопада электросварочные работы будут прекращаться.

3

В) Если электрооборудование электросварочной установки имеет оболочку со степенью защиты, соответствующей условиям работы в наружных установках, и во время дождя и снегопада электросварочные работы будут прекращаться.

Пояснение:

ПУЭ п. 7.6.44. Над переносными и передвижными сварочными установками, находящимися на открытом воздухе, должны быть сооружены навесы из негорючих материалов для защиты рабочего места сварщика и электросварочного оборудования от атмосферных осадков.

Навесы допускается не сооружать, если электрооборудование электросварочной установки имеет оболочку со степенью защиты, соответствующей условиям работы в наружных установках, и во время дождя и снегопада электросварочные работы будут прекращаться.

№79

Какое расстояние должно быть от одно- и многопостовых источников сварочного тока до стены?

1

А) Не менее 0,3 м.

2

Б) Не менее 0,4 м.

3

В) Не менее 0,5 м.

Пояснение:

ПУЭ п. 7.6.45. Проходы между однопостовыми источниками сварочного тока - преобразователями (статическими и двигатель-генераторными) установок сварки (резки, наплавки) плавлением должны быть шириной не менее 0,8 м и между многопостовыми - не менее 1,5 м. Расстояние от одно- и многопостовых источников сварочного тока до стены должно быть не менее 0,5 м.

Проходы между группами сварочных трансформаторов должны быть шириной не менее 1 м. Расстояние между сварочными трансформаторами, стоящими рядом в одной группе, должно быть не менее 0,1 м.

Регулятор сварочного тока (если он выполнен в отдельной оболочке) следует устанавливать рядом со сварочным трансформатором или над ним. Установка сварочного трансформатора над регулятором тока не допускается.

№80

Какая должна быть ширина проходов между группами сварочных трансформаторов?

1

А) Не менее 0,5 м.

2

Б) Не менее 0,8 м.

3

В) Не менее 1,0 м.

Пояснение:

ПУЭ п. 7.6.45. Проходы между однопостовыми источниками сварочного тока - преобразователями (статическими и двигатель-генераторными) установок сварки (резки, наплавки) плавлением должны быть шириной не менее 0,8 м и между многопостовыми - не менее 1,5 м. Расстояние от одно- и многопостовых источников сварочного тока до стены должно быть не менее 0,5 м.

Проходы между группами сварочных трансформаторов должны быть шириной не менее 1 м. Расстояние между сварочными трансформаторами, стоящими рядом в одной группе, должно быть не менее 0,1 м.

Регулятор сварочного тока (если он выполнен в отдельной оболочке) следует устанавливать рядом со сварочным трансформатором или над ним. Установка сварочного трансформатора над регулятором тока не допускается.

№81

Применение какого вида провода не допускается для подвода тока от источника сварочного тока к электрододержателю установки ручной дуговой сварки (резки, наплавки) или к дуговой плазменной горелке прямого действия установки плазменной резки (сварки)?

1

А) Гибкого провода с резиновой изоляцией и в резиновой оболочке.

2

Б) Гибкого провода с медными жилами.

3

В) Провода с изоляцией или в оболочке из материалов, распространяющих горение.

Пояснение:

ПУЭ п. 7.6.48. Дня подвода тока от источника сварочного тока к электрододержателю установки ручной дуговой сварки (резки, наплавки) или к дуговой плазменной горелке прямого действия установки плазменной резки (сварки) должен применяться гибкий провод с резиновой изоляцией и в резиновой оболочке. Применение проводов с изоляцией или в оболочке из материалов, распространяющих горение, не допускается.

№82

Какие провода должны использоваться для электрических проводников установок и аппаратов, предназначенных для дуговой сварки сосудов, котлов и трубопроводов?

1

А) Алюминиевые провода, помещенные в изоляцию из поливинилхлоридных материалов.

2

Б) Алюминиевые провода, сечением не менее 16 мм2.

3

В) Провода с медными жилами.

Пояснение:

ПУЭ п. 7.6.49. Электрические проводки установок и аппаратов, предназначенных для дуговой сварки ответственных конструкций судовых секций, несущих конструкций зданий, мостов, летательных аппаратов, подвижного состава железных дорог и других средств передвижения, сосудов, котлов и трубопроводов на давление более 5 МПа, трубопроводов для токсичных веществ и т.п., должны быть выполнены проводами с медными жилами.

№83

Что не допускается применять в качестве обратного провода, соединяющего свариваемое изделие с источником сварочного тока в установках ручной дуговой сварки (резки, наплавки) или в установках плазменной резки (сварки)?

1

А) Гибкие и жесткие провода.

2

Б) Стальные или алюминиевые шины любого профиля достаточного сечения.

3

В) Сварочные плиты, стеллажи и свариваемые конструкции.

4

Г) Металлические строительные конструкций зданий, трубопроводов, технологического оборудования, проводники сети заземления.

Пояснение:

ПУЭ п. 7.6.48. Дня подвода тока от источника сварочного тока к электрододержателю установки ручной дуговой сварки (резки, наплавки) или к дуговой плазменной горелке прямого действия установки плазменной резки (сварки) должен применяться гибкий провод с резиновой изоляцией и в резиновой оболочке. Применение проводов с изоляцией или в оболочке из материалов, распространяющих горение, не допускается.

7.6.50. В качестве обратного провода, соединяющего свариваемое изделие с источником сварочного тока в указанных в 7.6.48 установках стационарного использования, могут служить гибкие и жесткие провода, а также, где это возможно, стальные или алюминиевые шины любого профиля достаточного сечения, сварочные плиты, стеллаж и свариваемая конструкция (см. также 7.6.51-7.6.52).

В электросварочных установках с переносными и передвижными сварочными трансформаторами обратный провод должен быть изолированным так же, как и прямой, присоединяемый к электрододержателю.

Элементы, используемые в качестве обратного провода, должны надежно соединяться сваркой или с помощью болтов, струбцин либо зажимов.

7.6.51. В установках для автоматической дуговой сварки в случае необходимости (например, при сварке круговых швов) допускается соединение обратного провода со свариваемым изделием с помощью скользящего контакта соответствующей конструкции.

7.6.52. В качестве обратного провода не допускается использование металлических строительных конструкций зданий, трубопроводов, технологического оборудования, а также проводников сети заземления.

№84

С помощью чего допускается соединение обратного провода со свариваемым изделием в установках для автоматической дуговой сварки в случае необходимости (например, при сварке круговых швов)?

1

А) С помощью болтов.

2

Б) С помощью скользящего контакта соответствующей конструкции.

3

В) С помощью струбцин.

4

Г) С помощью зажимов.

5

Д) С помощью сварки.

Пояснение:

ПУЭ п. 7.6.51. В установках для автоматической дуговой сварки в случае необходимости (например, при сварке круговых швов) допускается соединение обратного провода со свариваемым изделием с помощью скользящего контакта соответствующей конструкции.

№85

Какая предельная величина напряжения холостого хода установлена для аппаратов ручной и полуавтоматической дуговой сварки?

1

А) Для источников постоянного тока 100 В (среднее значение) и для источников переменного тока (действующее значение) 80 В.

2

Б) Для источников постоянного тока 100 В (среднее значение) и для источников переменного тока (действующее значение) 120 В.

3

В) Для источников постоянного тока 100 В (среднее значение) и для источников переменного тока (действующее значение) 140 В.

Пояснение:

ПУЭ п. 7.6.54. Напряжение холостого хода источников сварочного тока установок дуговой сварки при номинальном напряжении питающей электрической сети не должно превышать для источников постоянного тока 100 В (среднее значение) и для источников переменного тока (действующее значение):

80 В - для установок ручной и полуавтоматической дуговой сварки на номинальный сварочный ток 630 А;

100 В - для установок автоматической дуговой сварки на номинальный сварочный ток 1000 А;

120 В - для установок автоматической дуговой сварки на номинальный сварочный ток 1600 А;

140 В - для установок автоматической дуговой сварки на номинальный сварочный ток 2000 А.

В цепи сварочного тока допускаются кратковременные пики напряжения при обрыве дуги длительностью не более 0,5 с.

№86

На какую величину импульсный генератор не должен увеличивать напряжение холостого хода сварочного трансформатора (действующее значение)?

1

А) Более чем на 1 В.

2

Б) Более чем на 1,5 В.

3

В) Более чем на 2 В.

Пояснение:

ПУЭ п. 7.6.55. Для возбуждения дуги в установках дуговой сварки (резки) без предварительного замыкания сварочной цепи между электродом и свариваемым изделием и повышения стабильности горения дуги допускается применение преобразователей повышенной частоты (осцилляторов).

Для повышения устойчивости горения дуги переменного тока допускается применение в установках дуговой сварки (резки) импульсных генераторов, резко поднимающих напряжение между электродом и свариваемым изделием в момент повторного возбуждения дуги. Импульсный генератор не должен увеличивать напряжение холостого хода сварочного трансформатора более чем на 1 В (действующее значение).

№87

Каким должно быть напряжение холостого хода источника сварочного тока в установках плазменной обработки при номинальном напряжении сети для полуавтоматической резки или напыления?

1

А) Не выше 300 В.

2

Б) Не выше 660 В.

3

В) Не выше 500 В.

Пояснение:

ПУЭ п.7.6.57. Напряжение холостого хода источника сварочного тока установок плазменной обработки при номинальном напряжении сети должны быть не выше:

500 В - для установок автоматической резки, напыления и плазменно-механической обработки;

300 В - для установок полуавтоматической резки или напыления;

180 В - для установок ручной резки, сварки или наплавки.

№88

Каким должно быть напряжение холостого хода источника сварочного тока в установках плазменной обработки при номинальном напряжении сети для ручной резки, сварки или наплавки?

1

А) Не выше 180 В.

2

Б) Не выше 300 В.

3

В) Не выше 500 В.

Пояснение:

ПУЭ п. 7.6.57. Напряжение холостого хода источника сварочного тока установок плазменной обработки при номинальном напряжении сети должны быть не выше:

500 В - для установок автоматической резки, напыления и плазменно-механической обработки;

300 В - для установок полуавтоматической резки или напыления;

180 В - для установок ручной резки, сварки или наплавки.

№89

Каким должно быть напряжение холостого хода вторичной обмотки сварочного трансформатора машины контактной сварки при номинальном напряжении сети?

1

А) Не выше 50 В.

2

Б) Не выше 60 В.

3

В) Не выше 70 В.

Пояснение:

ПУЭ п. 7.6.65. Напряжение холостого хода вторичной обмотки сварочного трансформатора машины контактной сварки при номинальном напряжении сети должно быть не выше 50 В.

№90

При каком напряжении сети допускается непосредственное подключение сварочного трансформатора подвесных машин точечной и роликовой сварки (без разделяющего трансформатора) к ней, при этом первичная цепь встроенного трансформатора должна иметь двойную (усиленную) изоляцию или же машина должна быть оборудована устройством защитного отключения?

1

А) Не более 380 В.

2

Б) Не более 220 В.

3

В) Не более 660 В.

Пояснение:

ПУЭ п. 7.6.66. Подвесные машины точечной и роликовой сварки со встроенными сварочными трансформаторами должны присоединяться к сети через разделяющий трансформатор и иметь блокировку, допускающую включение силовой цепи только при заземленном корпусе машины.

Допускается непосредственное подключение сварочного трансформатора (без разделяющего трансформатора) к сети напряжением не более 380 В, при этом первичная цепь встроенного трансформатора должна иметь двойную (усиленную) изоляцию или же машина должна быть оборудована устройством защитного отключения.
