Описание теста

№1

Как различаются помещения в отношении опасности поражения людей электрическим током?

1

А) Помещения без повышенной опасности и помещения с повышенной опасностью.

2

Б) Помещения без повышенной опасности, помещения с повышенной опасностью, особо опасные помещения.

3

В) Неопасные, опасные и особо опасные помещения.

4

Г) Неопасные, малоопасные, опасные и особо опасные помещения.

Пояснение:

ПУЭ п.1.1.13 п.1.1.13. В отношении опасности поражения людей электрическим током различаются:

1) помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность (см. пп. 2 и 3);

2) помещения с повышенной опасностью, характеризующиеся наличием одного из следующих условий, создающих повышенную опасность:

сырость или токопроводящая пыль (см. 1.1.8 и 1.1.11);

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (см. 1.1.10);

возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой;

3) особо опасные помещения,характеризующиеся наличием одного из следующих условий, создающих особую опасность:

особая сырость (см. 1.1.9);

химически активная или органическая среда (см. 1.1.12);

одновременно два или более условий повышенной опасности (см. 1.1.13, п. 2);

4) территория открытых электроустановок в отношении опасности поражения людей электрическим током приравнивается к особо опасным помещениям.

№2

Какие помещения относятся к помещениям с повышенной опасностью поражения людей электрическим током?

1

А) Помещения, характеризующиеся наличием сырости или токопроводящей пыли.

2

Б) Помещения, характеризующиеся наличием металлических, земляных, железобетонных и других токопроводящих полов.

3

В) Помещения, характеризующиеся наличием высокой температуры.

4

Г) Помещения, характеризующиеся возможностью одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой.

5

Д) Любое из перечисленных помещений относится к помещениям с повышенной опасностью.

Пояснение:

(ПУЭ) п.1.1.13. В отношении опасности поражения людей электрическим током различаются:

2) помещения с повышенной опасностью, характеризующиеся наличием одного из следующих условий, создающих повышенную опасность:

сырость или токопроводящая пыль (см. 1.1.8 и 1.1.11);

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (см. 1.1.10);

возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой;

№3

Какие помещения, согласно ПУЭ, относятсяк сырым?

1

А) Помещения, в которых относительная влажность воздуха не превышает 60 %.

2

Б) Помещения, в которых относительная влажность воздуха превышает 75 %.

3

В) Помещения, в которых относительная влажность воздуха не превышает 90 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 100 %.

Пояснение:

ПУЭ п.1.1.8. Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75 %.

ПУЭ п.п.1.1.6. Сухие помещения - помещения, в которых относительная влажность воздуха не превышает 60 %.

При отсутствии в таких помещениях условий, указанных в пп. 1.1.10-1.1.12, они называются нормальными.

1.1.7. Влажные помещения - помещения, в которых относительная влажность воздуха более 60 %, но не превышает 75 %.

1.1.8. Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения - помещения, в которых относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой).

1.1.10. Жаркие помещения - помещения, в которых под воздействием различных тепловых излучений температура постоянно или периодически (более 1 суток) превышает 35 °С (например, помещения с сушилками, обжигательными печами, котельные).

№4

Какие помещения, согласно ПУЭ, относятся к влажным?

1

А) Помещения, в которых относительная влажность воздуха больше 60 %, но не превышает 75 %.

2

Б) Помещения, в которых относительная влажность воздуха в пределах 80 %.

3

В) Помещения, в которых относительная влажность воздуха больше 75 %, но не превышает 90 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 100 %.

Пояснение:

ПУЭ п. 1.1.7. Влажными помещениями называются помещения, в которых пары или конденсирующая влага выделяются лишь кратковременно в небольших количествах, а относительная влажность воздуха более 60%, но не превышает 75%.

№5

Какие помещения, согласно ПУЭ, относятся к сухим?

1

А) Помещения, в которых относительная влажность воздуха не превышает 60 %.

2

Б) Помещения, в которых относительная влажность воздуха не превышает 75 %.

3

В) Помещения, в которых относительная влажность воздуха не превышает 70 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 65 %.

Пояснение:

ПУЭ.п. 1.1.6. Сухие помещения - помещения, в которых относительная влажность воздуха не превышает 60 %.

№6

Какое цветовое и буквенное обозначение применяется длянулевых рабочих (нейтральных) проводников в электроустановках?

1

А) Буквой N и голубым цветом.

2

Б) Буквой N и белым цветом.

3

В) Буквой Н и голубым цветом.

4

Г) Буквой Н и серым цветом.

Пояснение:

ПУЭ п.1.1.29.Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям".

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.

№7

Какое цветовое и буквенное обозначение применяется дляпроводников защитного заземления, а также нулевых защитных проводников в электроустановках напряжением до 1 кВ?

1

А) Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

2

Б) Обозначаются RE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины белого и зеленого цветов.

3

В) Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и белого цветов.

Пояснение:

ПУЭ п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям".

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

№8

Какое цветовое и буквенное обозначение применяется для шин при переменном трехфазном токе?

1

А) Шины фазы A - зеленым, фазы B - желтым, фазы C - красным цветом.

2

Б) Шины фазы A - зеленым, фазы B - красным, фазы C - желтым цветом.

3

В) Шины фазы A - желтым, фазы B - зеленым, фазы C - красным цветом.

4

Г) Шины фазы A - красным, фазы B - зеленым, фазы C - желтым цветом.

Пояснение:

ПУЭ п.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

1) при переменном трехфазном токе: шины фазы A - желтым, фазы B - зеленым, фазы C - красным цветом;

№9

Какое цветовое и буквенное обозначение применяется для шин при переменном однофазном токе?

1

А) Шина B, присоединенная к концу обмотки источника питания, - красным цветом, шина A, присоединенная к началу обмотки источника питания, - желтым цветом.

2

Б) Шина B, присоединенная к концу обмотки источника питания, - зеленым цветом, шина A, присоединенная к началу обмотки источника питания, - желтым цветом.

3

В) Шина А, присоединенная к концу обмотки источника питания, - синим цветом, шина В, присоединенная к началу обмотки источника питания, - зеленым цветом.

4

Г) Шина B, присоединенная к концу обмотки источника питания, - голубым цветом, шина A, присоединенная к началу обмотки источника питания, - зеленым цветом.

Пояснение:

ПУЭп.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

2) при переменном однофазном токе шина В, присоединенная к концу обмотки источника питания, - красным цветом, шина А, присоединенная к началу обмотки источника питания, - желтым цветом.

Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;

№10

Какое цветовое и буквенное обозначение применяется для шин при постоянном токе?

1

А) Положительная шина (+) - красным цветом, отрицательная (-) - синим и нулевая рабочая M - голубым цветом.

2

Б) Положительная шина (+) - синим цветом, отрицательная (-) - красным и нулевая рабочая M - голубым цветом.

3

В) Положительная шина (+) - зеленым цветом, отрицательная (-) - красным и нулевая рабочая M - голубым цветом.

4

Г) Положительная шина (+) - желтым цветом, отрицательная (-) - зеленым и нулевая рабочая M - голубым цветом.

Пояснение:

ПУЭ п.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

3) при постоянном токе: положительная шина (+) - красным цветом, отрицательная (-) - синим и нулевая рабочая M - голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.

№11

Что, согласно Правилам устройства электроустановок, называется приемником электрической энергии (электроприемником)?

1

А) Распределительное устройство, предназначенное для обеспечения потребителей электрической энергией.

2

Б) Подстанция, работающая на определенной территории.

3

В) Электроустановка, предназначенная для обеспечения потребителей электрической энергией.

4

Г) Аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

Пояснение:

ПУЭ п.1.2.7. Приемник электрической энергии (электроприемник) - аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

№12

Что, согласно Правилам устройства электроустановок, называется потребителем электрической энергии?

1

А) Электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью процесса передачи и распределения электрической энергии.

2

Б) Электрические и тепловые сети, связанные общностью режимов в непрерывном процессе преобразования, передачи и распределения электрической и тепловой энергии.

3

В) Электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

4

Г) Системы электроснабжения подземных, тяговых и других специальных установок, связанных общностью технологических процессов.

Пояснение:

ПУЭ П.1.2.8. Потребитель электрической энергии - электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

№13

Что, согласно Правилам устройства электроустановок, называется нормальным режимом потребителя электрической энергии?

1

А) Режим, при котором обеспечиваются средние значения параметров его работы.

2

Б) Режим, при котором обеспечиваются заданные значения параметров его работы.

3

В) Режим, при котором обеспечиваются максимальные значения параметров его работы.

4

Г) Режим, при котором обеспечиваются минимальные значения параметров его работы.

Пояснение:

ПУЭ п.1.2.9. Нормальный режим потребителя электрической энергии - режим, при котором обеспечиваются заданные значения параметров его работы.

Послеаварийный режим - режим, в котором находится потребитель электрической энергии в результате нарушения в системе его электроснабжения до установления нормального режима после локализации отказа.

№14

Что, согласно Правилам устройства электроустановок, называется независимым источником питания?

1

А) Источник питания, на котором сохраняется напряжение в нормальном режиме при исчезновении его на другом или других источниках питания.

2

Б) Источник питания, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом или других источниках питания.

3

В) Аппарат, агрегат и др., предназначенный для независимого преобразования электрической энергии в другой вид энергии.

4

Г) Электрическая часть энергосистемы, питающая приемники электрической энергии, размещающиеся на определенной территории.

Пояснение:

ПУЭ п. 1.2.10 . Независимым источником питания электроприемника или группы электроприемников называется источник питания, на котором сохраняется напряжение в пределах, регламентированных настоящими Правилами для послеаварийного режима, при исчезновении его на другом или других источниках питания этих электроприемников.

К числу независимых источников питания относятся две секции или системы шин одной или двух электростанций и подстанций при одновременном соблюдении следующих двух условий:

1 ) каждая из секций или систем шин в свою очередь имеет питание от независимого источника питания;

2 ) секции (системы) шин не связаны между собой или имеют связь, автоматически отключающуюся при нарушении нормальной работы одной из секций (систем) шин.

№15

На основании чего, согласно Правилам устройства электроустановок, определяются категории электроприемников по надежности электроснабжения в процессе проектирования системы электроснабжения?

1

А) На основании загруженности электрической сети и перегрузочной способности элементов электроприемников.

2

Б) На основании возможности технологического резервирования и текущего режима, в котором находится потребитель электрической энергии.

3

В) На основании нормативной документации и технологической части проекта.

4

Г) На основании требований соответствующих глав ПУЭ и применяющегося режима заземления нейтралей.

Пояснение:

ПУЭ п.1.2.17. Категории электроприемников по надежности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.

№16

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п.1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.

Электроприемники первой категории - электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприемники третьей категории - все остальные электроприемники, не подпадающие под определения первой и второй категорий.

№17

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п.1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.

Электроприемники первой категории - электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

№18

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п. 1.2.18. Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

№19

Какой класс точности должен быть у измерительных приборов средств измерений электрических величин?

1

А) Не хуже 1,0.

2

Б) Не хуже 1,5.

3

В) Не хуже 2,5.

4

Г) Не хуже 3,0.

Пояснение:

ПУЭ п. 1.6.2. Средства измерений электрических величин должны удовлетворять следующим основным требованиям:

1) класс точности измерительных приборов должен быть не хуже 2,5;

2) классы точности измерительных шунтов, добавочных резисторов, трансформаторов и преобразователей должны быть не хуже приведенных в табл.1.6.1.

Таблица 1.6.1.

* Допускается 1,0.

** Допускается 3,0.

3) пределы измерения приборов должны выбираться с учетом возможных наибольших длительных отклонений измеряемых величин от номинальных значений.

№20

Что представляет собой система TN, для электроустановок напряжением до 1 кВ?

1

А) Система, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

Пояснение:

ПУЭ Область применения. Термины и определения

п. 1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

система TN - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;

№21

Что представляет собой система TN-C, для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

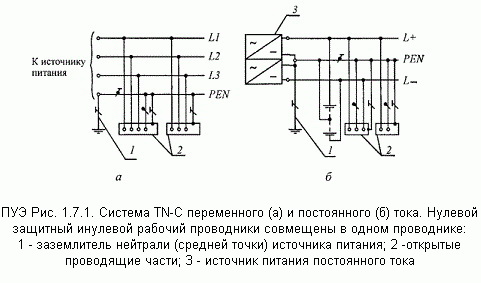

ПУЭ п. 1.7.3.система TN-C - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис.1.7.1);

№22

Что представляет собой система TN-S для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

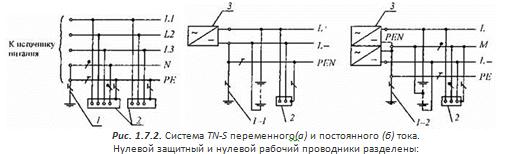

система TN-S- система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 1.7.2);

1- заземлитель нейтрали источника переменного тока; 1-1 - заземлитель вывода источника постоянного тока; 1-2 - заземлитель средней точки источника постоянного тока; 2 - открытые проводящие части; 3 - источник питания

Вторая-буква - состояние открытых проводящих частей относительно земли:

Т- открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;

N- открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (после N) буквы - совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

S- нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;

№23

Что представляет собой система TN-С-S для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

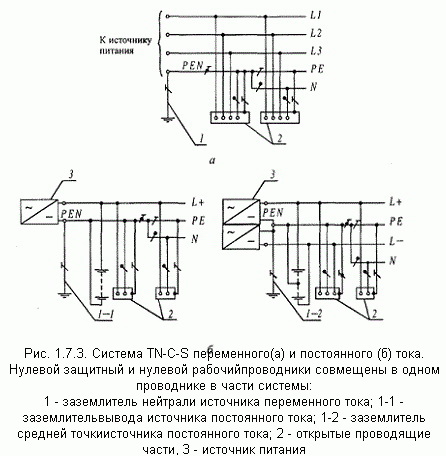

ПУЭ п.1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

система TN-C-S - система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания

№24

Что представляет собой система IT для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

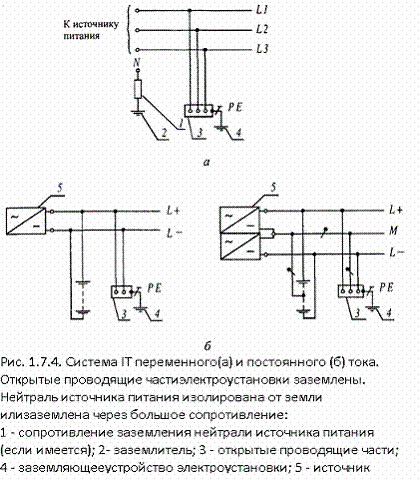

ПУЭ п.1.7.3. система IT - система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 1.7.4);

№25

Что представляет собой система ТТ для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.

Пояснение:

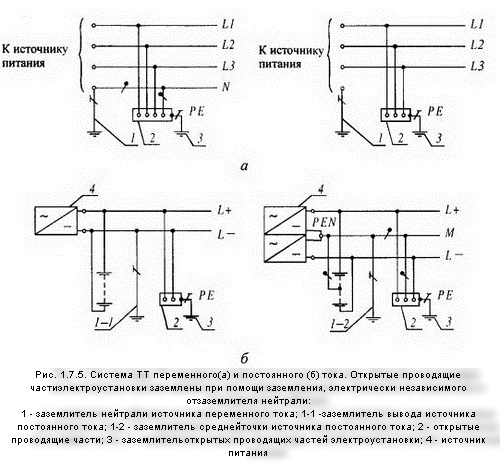

ПУЭ п.1.7.3. система TT - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены c помощью заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 1.7.5).

№26

Что является определением понятия "Защита от прямого прикосновения"?

1

А) Защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

2

Б) Защита людей или животных от электрического контакта с открытыми проводящими частями.

3

В) Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

Пояснение:

ПУЭ п.1.7.13. Защита от прямого прикосновения - защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

№27

Что является определением понятия "Защита при косвенном прикосновении"?

1

А) Защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

2

Б) Защита от напряжения, возникающего при стекании тока с заземлителя в землю между точкой ввода тока в заземлитель и зоной нулевого потенциала.

3

В) Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

Пояснение:

ПУЭ п.1.7.14. Защита при косвенном прикосновении - защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

Термин повреждение изоляции следует понимать как единственное повреждение изоляции.

№28

Что является определением понятия "Заземлитель"?

1

А) Проводящая часть, не являющаяся частью электроустановки.

2

Б) Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.15. Заземлитель - проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

№29

Что является определением понятия "Искусственный заземлитель"?

1

А) Заземлитель, специально выполняемый для целей заземления.

2

Б) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.16. Искусственный заземлитель - заземлитель, специально выполняемый для целей заземления.

№30

Что является определением понятия "Естественный заземлитель"?

1

А) Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

2

Б) Проводящая часть, не являющаяся частью электроустановки.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.17. Естественный заземлитель - сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

№31

Что является определением понятия "Заземление"?

1

А) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

2

Б) Заземление точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки.

3

В) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Пояснение:

ПУЭ п.1.7.28. Заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством

№32

Что является определением понятия "Защитное заземление"?

1

А) Заземление, выполняемое в целях электробезопасности.

2

Б) Заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки.

3

В) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Пояснение:

ПУЭ п.1.7.29. Защитное заземление - заземление, выполняемое в целях электробезопасности.

№33

Что является определением понятия "Основная изоляция"?

1

А) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током.

2

Б) Изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения.

3

В) Независимая изоляция в электроустановках напряжением до 1 кВ, для защиты при косвенном прикосновении.

Пояснение:

ПУЭ п.1.7.39. Основная изоляция - изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения.

№34

Что является определением понятия "Двойная изоляция"?

1

А) Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции.

2

Б) Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.

3

В) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

Пояснение:

ПУЭ п.1.7.41. Двойная изоляция - изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции.

№35

Что является определением понятия "Усиленная изоляция"?

1

А) Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.

2

Б) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

3

В) Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляци.

Пояснение:

ПУЭ п.1.7.42. Усиленная изоляция - изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

№36

Дайте правильное определение термину "Сверхнизкое (малое) напряжение (СНН)".

1

А) Напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

2

Б) Напряжение, более 60 В переменного и 220 В постоянного тока.

3

В) Напряжение, не превышающее 70 В переменного и 140 В постоянного тока.

Пояснение:

ПУЭ п.1.7.43. Сверхнизкое (малое) напряжение (СНН) - напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

№37

Что является определением понятия "Защитное электрическое разделение цепей"?

1

А) Защитное разделение электрических цепей в электроустановке.

2

Б) Отделение одной электрической цепи от другой с помощью основной изоляции и защитного экрана.

3

В) Отделение одной электрической цепи от других цепей в электроустановках напряжением до 1 кВ при помощи: двойной изоляции, основной изоляции и защитного экрана, усиленной изоляции.

Пояснение:

ПУЭ п.1.7.47. Защитное электрическое разделение цепей - отделение одной электрической цепи от других цепей в электроустановках напряжением до 1 кВ с помощью:

двойной изоляции;

основной изоляции и защитного экрана;

усиленной изоляции.

№38

Являются ли лакокрасочные покрытия изоляцией, защищающей от поражения электрическим током?

1

А) Не являются.

2

Б) Являются.

3

В) Не являются, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия.

Пояснение:

ПУЭ п.1.7.67. Основная изоляция токоведущих частей должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия. При выполнении изоляции во время монтажа она должна быть испытана в соответствии с требованиями гл.1.8.

В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние, в том числе в электроустановках напряжением выше 1 кВ, должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.

№39

Какую степень защиты должны иметь ограждения и оболочки в электроустановках напряжением до 1 кВ?

1

А) Должны иметь степень защиты не более IP 12.

2

Б) Должны иметь степень защиты IP 37.

3

В) Должны иметь степень защиты IP 66.

4

Г) Должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Пояснение:

ПУЭ п.1.7.68. Ограждения и оболочки в электроустановках напряжением до 1 кВ должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность.

Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей. При невозможности соблюдения этих условий должны быть установлены промежуточные ограждения со степенью защиты не менее IP 2X, удаление которых также должно быть возможно только при помощи специального ключа или инструмента.

№40

Каким должно быть сопротивление заземляющего устройства, к которому присоединены выводы источника трансформатора при линейном напряжении 380 В источника трехфазного тока?

1

А) Не более 2 Ом.

2

Б) Не более 4 Ом.

3

В) Не более 6 Ом.

4

Г) Не более 8 Ом.

Пояснение:

ПУЭ п.1.7.101. Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE-проводника ВЛ напряжением до 1 кВ при количестве отходящих линий не менее двух. Сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока, должно быть не более 15, 30 и 60 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

При удельном сопротивлении земли >100 Ом·м допускается увеличивать указанные нормы в 0,01 раз, но не более десятикратного.

№41

Что может быть использовано в качестве естественных заземлителей?

1

А) Металлические трубы водопровода, проложенные в земле.

2

Б) Трубопроводы канализации.

3

В) Трубопроводы центрального отопления.

4

Г) Все перечисленные здесь трубы и трубопроводы.

Пояснение:

ПУЭ п.1.7.109. В качестве естественных заземлителей могут быть использованы:

1) металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;

2) металлические трубы водопровода, проложенные в земле;

3) обсадные трубы буровых скважин;

4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т.п.;

5) рельсовые пути магистральных неэлектрифицированных и железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;

6) другие находящиеся в земле металлические конструкции и сооружения;

7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводы канализации и центрального отопления. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству в целях уравнивания потенциалов в соответствии с 1.7.82.

Не следует использовать в качестве заземлителей железобетонные конструкции зданий и сооружений с предварительно напряженной арматурой, однако это ограничение не распространяется на опоры ВЛ и опорные конструкции ОРУ.

Возможность использования естественных заземлителей по условию плотности протекающих по ним токов, необходимость сваркиарматурных стержней железобетонных фундаментов и конструкций, приварки анкерных болтов стальных колонн к арматурным стержням железобетонных фундаментов, а также возможность использования фундаментов в сильноагрессивных средах должны быть определены расчетом.

№42

Какое минимальное сечение должен иметь медный заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ?

1

А) 2,5 мм2.

2

Б) 6 мм2.

3

В) 7,5 мм2.

4

Г) 10 мм2.

Пояснение:

ПУЭ п.1.7.117. Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный - 10 мм2, алюминиевый - 16 мм2, стальной - 75 мм2.

№43

Что может использоваться в качестве РЕ-проводников в электроустановках напряжением до 1 кВ?

1

А) Стальные трубы электропроводок.

2

Б) Свинцовые оболочки проводов и кабелей.

3

В) Водопроводные трубы при наличии в них изолирующих вставок.

4

Г) Трубы канализации и центрального отопления.

Пояснение:

ПУЭ п.1.7.121. В качестве PE-проводников в электроустановках напряжением до 1 кВ могут использоваться:

1) специально предусмотренные проводники:

жилы многожильных кабелей;

изолированные или неизолированные провода в общей оболочке с фазными проводами;

стационарно проложенные изолированные или неизолированные проводники;

2) открытые проводящие части электроустановок:

алюминиевые оболочки кабелей;

стальные трубы электропроводок;

металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления.

Металлические короба и лотки электропроводок можно использовать в качестве защитных проводников при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения;

3) некоторые сторонние проводящие части:

металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.);

арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122;

металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).

№44

Каким должно быть минимальное сечение отдельно проложенных защитных алюминиевых проводников?

1

А) 2,5 мм2.

2

Б) 4 мм2.

3

В) 8 мм2.

4

Г) 14 мм2.

5

Д) 16 мм2.

Пояснение:

ПУЭ п.1.7.127. Во всех случаях сечение медных защитных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными проводниками, должно быть не менее:

2,5 мм2 - при наличии механической защиты;

4 мм2 - при отсутствии механической защиты.

Сечение отдельно проложенных защитных алюминиевых проводников должно быть не менее 16 мм2.

№45

Каким должно быть минимальное сечение медных проводников основной системы уравнивания потенциалов?

1

А) 3 мм2.

2

Б) 4 мм2.

3

В) 5 мм2.

4

Г) 6 мм2.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.

№46

Каким должно быть минимальное сечение стальных проводников основной системы уравнивания потенциалов?

1

А) 15 мм2.

2

Б) 24 мм2.

3

В) 35 мм2.

4

Г) 50 мм2.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.

№47

Каким образом должно быть выполнено присоединение заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям?

1

А) Только при помощи сварки.

2

Б) При помощи болтовых соединений или сварки.

3

В) При помощи болтовых соединений или гибких проводников.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.7.142. Присоединения заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям должны быть выполнены при помощи болтовых соединений или сварки.

Присоединения оборудования, подвергающегося частому демонтажу или установленного на движущихся частях или частях, подверженных сотрясениям и вибрации, должны выполняться при помощи гибких проводников.

Соединения защитных проводников электропроводок и ВЛ следует выполнять теми же методами, что и соединения фазных проводников.

При использовании естественных заземлителей для заземления электроустановок и сторонних проводящих частей в качестве защитных проводников и проводников уравнивания потенциалов контактные соединения следует выполнять методами, предусмотренными ГОСТ 12.1.030 "ССБТ. Электробезопасность. Защитное заземление, зануление".

№48

Что может быть применено для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники?

1

А) Автоматическое отключение питания.

2

Б) Защитное электрическое разделение цепей.

3

В) Сверхнизкое напряжение.

4

Г) Двойная изоляция.

5

Д) Любая из перечисленных мер защиты в зависимости от категории помещения по уровню опасности поражения людей электрическим током.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.7.148. Питание переносных электроприемников переменного тока следует выполнять от сети напряжением не выше 380/220 В.

В зависимости от категории помещения по уровню опасности поражения людей электрическим током (см. гл. 1.1) для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники, могут быть применены автоматическое отключение питания, защитное электрическое разделение цепей, сверхнизкое напряжение, двойная изоляция.

1.7.149. При применении автоматического отключения питания металлические корпуса переносных электроприемников, за исключением электроприемников с двойной изоляцией, должны быть присоединены к нулевому защитному проводнику в системе TN или заземлены в системе IT, для чего должен быть предусмотрен специальный защитный (PE) проводник, расположенный в одной оболочке с фазными проводниками (третья жила кабеля или провода - для электроприемников однофазного и постоянного тока, четвертая или пятая жила - для электроприемников трехфазного тока), присоединяемый к корпусу электроприемника и к защитному контакту вилки штепсельного соединителя. PE-проводник должен быть медным, гибким, его сечение должно быть равно сечению фазных проводников. Использование для этой цели нулевого рабочего (N) проводника, в том числе расположенного в общей оболочке с фазными проводниками, не допускается.

№49

Каким испытаниям, согласно требованиям ПУЭ, должно быть подвергнуто электрооборудование до 500 кВ вновь вводимое в эксплуатацию?

1

А) Испытания на соответствие требованиям инструкций заводов-изготовителей.

2

Б) Приемо-сдаточные испытания.

3

В) Оценку уровня оперативной готовности.

4

Г) Испытание изоляции повышенным напряжением промышленной частоты.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.8.1. Электрооборудование до 500 кВ, вновь вводимое в эксплуатацию, должно быть подвергнуто приемосдаточным испытаниям в соответствии с требованиями настоящей главы. Приемосдаточные испытания рекомендуется проводить в нормальных условиях окружающей среды, указанных в государственных стандартах.

При проведении приемо-сдаточных испытаний электрооборудования, не охваченного настоящими нормами, следует руководствоваться инструкциями заводов-изготовителей.

№50

На основании чего при проведении приемо-сдаточных испытаний дается заключение о пригодности оборудования к эксплуатации?

1

А) Только на основании результатов проведенных испытаний устройств РЗ и А.

2

Б) Только на основании результатов проведенной проверки работы механической части в соответствии с заводскими и монтажными инструкциями.

3

В) Только на основании результатов всех испытаний и измерений, относящихся к данной единице оборудования.

Пояснение:

ПУЭ п. 1.8.2. Устройства релейной защиты и электроавтоматики на электростанциях и подстанциях проверяются по инструкциям, утвержденным в установленном порядке.

1.8.3. Помимо испытаний, предусмотренных настоящей главой, все электрооборудование должно пройти проверку работы механической части в соответствии с заводскими и монтажными инструкциями.

1.8.4. Заключение о пригодности оборудования к эксплуатации дается на основании результатов всех испытаний и измерений, относящихся к данной единице оборудования.

№51

Каким образом должны быть оформлены все измерения, испытания и опробования, произведенные персоналом монтажных и наладочных организаций в объеме приемо-сдаточных испытаний?

1

А) В виде графиков и таблиц.

2

Б) В виде пояснительной записки.

3

В) Соответствующими ведомостями и картами уставок.

4

Г) Соответствующими актами и (или) протоколами.

Пояснение:

ПУЭ п. 1.8.5. Все измерения, испытания и опробования в соответствии с действующими нормативно-техническими документами, инструкциями заводов-изготовителей и настоящими нормами, произведенные персоналом монтажных наладочных организаций непосредственно перед вводом электрооборудования в эксплуатацию, должны быть оформлены соответствующими актами и (или) протоколами.

№52

Какие провода и кабели не допускается совместно прокладывать в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий?

1

А) Силовые и контрольные кабели цепей нескольких машин, панелей, щитов, пультов, связанных технологическим процессом.

2

Б) Взаиморезервируемые провода и кабели.

3

В) Провода и кабели цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.

4

Г) Провода и кабели осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Пояснение:

ПУЭ п. 2.1.15. В стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.

2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.

3. Цепей, питающих сложный светильник.

4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.

5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

№53

Что должно быть обеспечено при прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах?

1

А) Изоляция труб, глухих коробов, гибких металлических рукавов и замкнутых каналов.

2

Б) Возможность замены проводов и кабелей.

3

В) Защита от атмосферных осадков.

Пояснение:

ПУЭ п. 2.1.19. При прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах должна быть обеспечена возможность замены проводов и кабелей.

№54

Что должно учитываться при выборе вида электропроводки и способа прокладки проводов и кабелей?

1

А) Требования охраны окружающей среды.

2

Б) Требования электробезопасности и пожарной безопасности.

3

В) Экспертное мнение главного энергетика и технолога проектной и эксплуатирующей организации.

Пояснение:

ПУЭ п. 2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

№55

Какие провода следует применять при наличии масел и эмульсий в местах их прокладки?

1

А) Защищенные провода в оболочке из трудносгораемых материалов.

2

Б) Провода с маслостойкой изоляцией.

3

В) Провода с резиновой изоляцией в оплетке из хлопчатобумажной или синтетической пряжи.

Пояснение:

ПУЭ п. 2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.

№56

У каких токопроводов высота установки не нормируется ПУЭ?

1

А) Токопроводов исполнения IP00 в производственных помещениях.

2

Б) Токопроводов исполнения до IP31.

3

В) Токопроводов любого исполнения при напряжении сети 42 В и ниже переменного тока и 110 В и ниже постоянного тока.

4

Г)

Пояснение:

ПУЭ п. 2.2.20. В производственных помещениях токопроводы исполнения IP00 следует располагать на высоте не менее 3,5 м от уровня пола или площадки обслуживания, а токопроводы исполнения до IP31 - не менее 2,5 м.

В электропомещениях промышленных предприятий высота установки токопроводов исполнения IP00 и выше не нормируется. Места, где возможны случайные прикосновения к токопроводам исполнения IP00, должны быть ограждены.

Токопроводы должны иметь дополнительную защиту в местах, где возможны механические повреждения.

№57

Какое минимальное расстояние в свету должно быть между проводниками разных фаз или полюсов токопроводов без оболочек (IP00) и от них до сгораемых элементов зданий?

1

А) 80 мм.

2

Б) 150 мм.

3

В) 180 мм.

4

Г) 200 мм.

Пояснение:

ПУЭ п. 2.2.22. Расстояние в свету между проводниками разных фаз или полюсов токопроводов без оболочек (IP00) и от них до стен зданий и заземленных конструкций должно быть не менее 50 мм, а до сгораемых элементов зданий - не менее 200 мм.

№58

На какой минимальной высоте от уровня настила моста и тележки крана следует размещать неогражденные токопроводы без защитных оболочек (IP00), прокладываемые по фермам?

1

А) 0,5 м.

2

Б) 1,5 м.

3

В) 2,0 м.

4

Г) 2,5 м.

Пояснение:

ПУЭ п. 2.2.27. На токопроводы в крановых пролетах распространяются следующие дополнительные требования:

1. Неогражденные токопроводы без защитных оболочек (IP00), прокладываемые по фермам, следует размещать на высоте не менее 2,5 м от уровня настила моста и тележки крана; при прокладке токопроводов ниже 2,5 м, но не ниже уровня нижнего пояса фермы перекрытия должны быть предусмотрены ограждения от случайного прикосновения к ним с настила моста и тележки крана на всем протяжении токопроводов. Допускается устройство ограждения в виде навеса на самом кране под токопроводом.

2. Участки токопроводов без защитных оболочек (IP00) над ремонтными загонами для кранов (см. 5.4.16) должны иметь ограждения, предотвращающие прикосновение к токоведущим частям с настила тележки крана. Ограждение не требуется, если токопровод расположен над этим настилом на уровне не менее 2,5 м или если в этих местах применяются изолированные проводники; в последнем случае наименьшее расстояние до них определяют, исходя из ремонтных условий.

3. Прокладка токопроводов под краном без применения специальных мер защиты от механических повреждений допускается в мертвой зоне крана. Специальных мер защиты от механических повреждений не требуется предусматривать для шинопроводов в оболочке любого исполнения на ток до 630 А, расположенных вблизи технологического оборудования вне мертвой зоны крана.

№59

Допускается ли совмещенная прокладка токопроводов и технологических трубопроводов на общих опорах?

1

А) Допускается.

2

Б) Не допускается.

3

В) Допускается, но только в горных районах.

Пояснение:

ПУЭ п. 2.2.33. Гибкие токопроводы на открытом воздухе должны прокладываться на самостоятельных опорах. Совмещенная прокладка токопроводов и технологических трубопроводов на общих опорах не допускается.

№60

На каком расстоянии на кабелях, проложенных в кабельных сооружениях, должны располагаться бирки?

1

А) Не реже чем через каждые 50 м.

2

Б) Не реже чем через каждые 100 м.

3

В) Не реже чем через каждые 150 м.

Пояснение:

ПУЭ п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт - номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

№61

Когда допускается переход кабелей из блоков в землю без кабельных колодцев?

1

А) При числе кабелей до 10 и напряжении не выше 35 кВ.

2

Б) При числе кабелей более 10 и напряжении выше 35 кВ.

3

В) Не допускается без кабельных колодцев осуществлять переход кабелей из блоков в землю.

Пояснение:

ПУЭ п. 2.3.108. В местах, где изменяется направление трассы кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться также и на прямолинейных участках трассы на расстоянии один от другого, определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и напряжении не выше 35 кВ переход кабелей из блоков в землю допускается осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков должны быть заделаны водонепроницаемым материалом.

№62

Допускается ли в кабельном сооружении иметь один выход?

1

А) Допускается.

2

Б) Не допускается.

3

В) Допускается, но только при длине кабельного сооружения не более 25 м.

4

Г) Допускается, но только длине кабельного сооружения не менее 50 м.

Пояснение:

ПУЭ п. 2.3.113. Выходы из кабельных сооружений должны предусматриваться наружу или в помещения с производствами категорий Г и Д. Количество и расположение выходов из кабельных сооружений должно определяться, исходя из местных условий, но их должно быть не менее двух. При длине кабельного сооружения не более 25 м допускается иметь один выход.

№63

Чем должны перекрываться кабельные каналы и двойные полы в распределительных устройствах и помещениях?

1

А) Съемными несгораемыми плитами.

2

Б) Рифленой сталью.

3

В) Деревянными щитами с паркетом, защищенными снизу асбестом и по асбесту жестью.

4

Г) Пластиковыми перекрытиями.

Пояснение:

ПУЭ п. 2.3.115. Кабельные каналы и двойные полы в распределительных устройствах и помещениях должны перекрываться съемными несгораемыми плитами. В электромашинных и тому подобных помещениях каналы рекомендуется перекрывать рифленой сталью, а в помещениях щитов управления с паркетными полами - деревянными щитами с паркетом, защищенными снизу асбестом и по асбесту жестью. Перекрытие каналов и двойных полов должно быть рассчитано на передвижение по нему соответствующего оборудования.

№64

Каким должно быть сопротивление заземляющих устройств, предназначенных для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ?

1

А) Не более 15 Ом.

2

Б) Не более 20 Ом.

3

В) Не более 30 Ом.

4

Г) Не более 60 Ом.

Пояснение:

ПУЭ п. 2.4.38. На опорах ВЛ должны быть выполнены заземляющие устройства, предназначенные для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ. Сопротивление заземляющего устройства должно быть не более 30 Ом.

№65

Какой тип опор устанавливается в местах изменения направления трассы ВЛ?

1

А) Промежуточные опоры.

2

Б) Анкерные опоры.

3

В) Угловые опоры.

4

Г) Концевые опоры.

Пояснение:

ПУЭ п. 2.4.50. На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

1) промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

2) анкерные, устанавливаемые для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов ВЛ. Эти опоры должны воспринимать в нормальных режимах работы усилия от разности тяжения проводов, направленные вдоль ВЛ;

3) угловые, устанавливаемые в местах изменения направления трассы ВЛ. Эти опоры при нормальных режимах работы должны воспринимать результирующую нагрузку от тяжения проводов смежных пролетов. Угловые опоры могут быть промежуточными и анкерного типа;

№66

Какой тип опор устанавливается на прямых участках трассы ВЛ?

1

А) Промежуточные опоры.

2

Б) Анкерные опоры.

3

В) Угловые опоры.

4

Г) Концевые опоры.

Пояснение:

ПУЭ п. 2.4.50. На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

1) промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

№67

Допускается ли прохождение ВЛ по территории стадионов, учебных и детских учреждений?

1

А) Не допускается.

2

Б) Допускается.

3

В) Допускается при согласовании с Ростехнадзором.

4

Г) Допускается при соответствующем обосновании в рабочей документации.

Пояснение:

ПУЭ п. 2.5.216. Расстояния по горизонтали от крайних проводов ВЛ при наибольшем их отклонении до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений должны быть не менее: 2 м - для ВЛ до 20 кВ, 4 м - для ВЛ 35-110 кВ, 5 м - для ВЛ 150 кВ и 6 м - для ВЛ 220 кВ.

Расстояния по горизонтали от крайних проводов ВЛ 330 кВ и выше должны быть не менее:

до ближайших частей непроизводственных и производственных зданий и сооружений электрических станций и подстанций при наибольшем отклонении проводов: 8 м - для ВЛ 330 кВ, 10 м - для ВЛ 500-750 кВ;

до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений (кроме электрических станций и подстанций) при неотклоненном положении проводов: 20 м - для ВЛ 330 кВ, 30 м - для ВЛ 500 кВ, 40 м - для ВЛ 750 кВ.

Прохождение ВЛ по территориям стадионов, учебных и детских учреждений не допускается.

№68

Когда допускается устанавливать открыто рубильники, предназначенные для снятия напряжения в РУ напряжением до 1 кВ?

1

А) При их расположении на высоте более 2 м.

2

Б) При их защите сетчатым ограждением.

3

В) При отсутствии доступа неквалифицированного персонала.

4

Г) При наличии четко указанных положений "включено", "отключено".

Пояснение:

ПУЭ п. 4.1.10. Рубильники с непосредственным ручным управлением (без привода), предназначенные для включения и отключения тока нагрузки и имеющие контакты, обращенные к оператору, должны быть защищены несгораемыми оболочками без отверстий и щелей. Указанные рубильники, предназначенные лишь для снятия напряжения, допускается устанавливать открыто при условии, что они будут недоступны для неквалифицированного персонала.

№69

Каким образом должны устанавливаться резьбовые (пробочные) предохранители?

1

А) Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы обеспечить защиту резьбы и концов трубы от повреждения.

2

Б) Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы питающие провода присоединялись к контактному винту, а отходящие к электроприемникам - к винтовой гильзе.

3

В) Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы исключать попадание пыли и влаги на резьбу.

Пояснение:

ПУЭ п.4.1.13. Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы питающие провода присоединялись к контактному винту, а отходящие к электроприемникам - к винтовой гильзе (см. гл.3.1).

№70

Что, согласно Правилам устройства электроустановок, называется питающей осветительной сетью?

1

А) Сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

2

Б) Сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

3

В) Сеть от щитков до светильников, штепсельных розеток и других электроприемников.

4

Г) Система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

Пояснение:

ПУЭ п. 6.1.3. Питающая осветительная сеть - сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

№71

Что, согласно Правилам устройства электроустановок, называется распределительной сетью?

1

А) Сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

2

Б) Сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

3

В) Сеть от щитков до светильников, штепсельных розеток и других электроприемников.

4

Г) Система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

Пояснение:

ПУЭ п. 6.1.4. Распределительная сеть - сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

№72

Что, согласно Правилам устройства электроустановок, называется групповой сетью?

1

А) Сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

2

Б) Сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов, щитков и пунктов питания наружного освещения.

3

В) Сеть от щитков до светильников, штепсельных розеток и других электроприемников.

4

Г) Система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

Пояснение:

ПУЭ п. 6.1.5. Групповая сеть - сеть от щитков до светильников, штепсельных розеток и других электроприемников.

№73

Что, согласно Правилам устройства электроустановок, называется каскадной системой управления наружным освещением?

1

А) Система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

2

Б) Система, осуществляющая последовательное включение (отключение) участков питающей или распределительной сети наружного освещения.

3

В) Система, осуществляющая одновременное включение (отключение) всех участков групповой сети наружного освещения.

4

Г) Система, осуществляющая одновременное включение (отключение) всех участков питающей или распределительной сети наружного освещения.

Пояснение:

ПУЭ п. 6.1.8. Каскадная система управления наружным освещением - система, осуществляющая последовательное включение (отключение) участков групповой сети наружного освещения.

№74

Какие условия для обычного исполнения светильников, согласно Правилам устройства электроустановок, должны соблюдаться при применении люминесцентных ламп в осветительных установках?

1

А) Температура окружающей среды не должна быть выше 30 °С; напряжение у осветительных приборов должно быть не более 90 % номинального.

2

Б) Температура окружающей среды не должна быть выше 35 °С; напряжение у осветительных приборов должно быть не более 95 % номинального.

3

В) Температура окружающей среды не должна быть ниже 5 °С; напряжение у осветительных приборов должно быть не менее 90% номинального.

4

Г) Температура окружающей среды не должна быть ниже 0 °С; напряжение у осветительных приборов должно быть не менее 80% номинального.

Пояснение:

ПУЭ п. 6.1.11. Для электрического освещения следует, как правило, применять разрядные лампы низкого давления (например люминесцентные), лампы высокого давления (например металлогалогенные типа ДРИ, ДРИЗ, натриевые типа ДНаТ, ксеноновые типов ДКсТ, ДКсТЛ, ртутно-вольфрамовые, ртутные типа ДРЛ). Допускается использование и ламп накаливания.

При применении люминесцентных ламп в осветительных установках должны соблюдаться следующие условия для обычного исполнения светильников:

1. Температура окружающей среды не должна быть ниже 5 °С.

2. Напряжение у осветительных приборов должно быть не менее 90 % номинального.

№75

Светильники с какими лампами, согласно Правилам устройства электроустановок, рекомендуется применять для аварийного освещения?

1

А) С ртутно-вольфрамовыми лампами или ртутными лампами типа ДРЛ.

2

Б) С лампами накаливания или люминесцентными лампами.

3

В) Только с люминесцентными лампами.

4

Г) Только с ртутно-вольфрамовыми лампами.

Пояснение:

ПУЭ п. 6.1.12. Для аварийного освещения рекомендуется применять светильники с лампами накаливания или люминесцентными.

№76

Светильники какого класса защиты, согласно Правилам устройства электроустановок, необходимо применять (за исключением светильников, обслуживаемых с кранов) в помещениях с повышенной опасностью и особо опасных помещениях при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м при условии, что цепь не защищена устройством защитного отключения?

1

А) Класса защиты 0 или 1.

2

Б) Класса защиты 2 или 3.

3

В) Только класса защиты 0.

4

Г) Только класса защиты 3.

Пояснение:

ПУЭ п. 6.1.14. В помещениях с повышенной опасностью и особо опасных при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м применение светильников класса защиты 0 запрещается, необходимо применять светильники класса защиты 2 или 3. Допускается использование светильников класса защиты 1, в этом случае цепь должна быть защищена устройством защитного отключения (УЗО) с током срабатывания до 30 мА.

Указанные требования не распространяются на светильники, обслуживаемые с кранов. При этом расстояние от светильников до настила моста крана должно быть не менее 1,8 м или светильники должны быть подвешены не ниже нижнего пояса ферм перекрытия, а обслуживание этих светильников с кранов должно выполняться с соблюдением требований техники безопасности.

№77

Светильники какого минимального класса защиты, согласно Правилам устройства электроустановок, допускается применять (за исключением светильников, обслуживаемых с кранов) в помещениях с повышенной опасностью и особо опасных помещениях при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м при условии что цепь защищена устройством защитного отключения?

1

А) Класса защиты 0.

2

Б) Класса защиты 1.

3

В) Класса защиты 2.

4

Г) Класса защиты 3.

Пояснение:

ПУЭ п. 6.1.14. В помещениях с повышенной опасностью и особо опасных при высоте установки светильников общего освещения над полом или площадкой обслуживания менее 2,5 м применение светильников класса защиты 0 запрещается, необходимо применять светильники класса защиты 2 или 3. Допускается использование светильников класса защиты 1, в этом случае цепь должна быть защищена устройством защитного отключения (УЗО) с током срабатывания до 30 мА.

Указанные требования не распространяются на светильники, обслуживаемые с кранов. При этом расстояние от светильников до настила моста крана должно быть не менее 1,8 м или светильники должны быть подвешены не ниже нижнего пояса ферм перекрытия, а обслуживание этих светильников с кранов должно выполняться с соблюдением требований техники безопасности.

№78

При каких условиях, согласно Правилам устройства электроустановок, допускается применение люминесцентных ламп для местного освещения в сырых, особо сырых, жарких помещениях и в помещениях с химически активной средой?

1

А) Если применяется напряжение не выше 50 В.

2

Б) Если лампа закрыта арматурой специальной конструкции.

3

В) Если светильники обслуживаются с кранов.

4

Г) Если соблюдено любое из перечисленных условий.

Пояснение:

ПУЭ п. 6.1.16. Для питания светильников местного стационарного освещения с лампами накаливания должны применяться напряжения: в помещениях без повышенной опасности - не выше 220 В и в помещениях с повышенной опасностью и особо опасных - не выше 50 В. В помещениях с повышенной опасностью и особо опасных допускается напряжение до 220 В для светильников, в этом случае должно быть предусмотрено или защитное отключение линии при токе утечки до 30 мА, или питание каждого светильника через разделяющий трансформатор (разделяющий трансформатор может иметь несколько электрически не связанных вторичных обмоток).

Для питания светильников местного освещения с люминесцентными лампами может применяться напряжение не выше 220 В. При этом в помещениях сырых, особо сырых, жарких и с химически активной средой применение люминесцентных ламп для местного освещения допускается только в арматуре специальной конструкции.

№79

Какое напряжение, согласно Правилам устройства электроустановок, должно применяться для питания переносных светильников в помещениях с повышенной опасностью и особо опасных помещениях?

1

А) Напряжение не выше 50 В.

2

Б) Напряжение не выше 110 В.

3

В) Напряжение не выше 220 В.

4

Г) Напряжение не выше 127 В.

Пояснение:

ПУЭ п. 6.1.17. Для питания переносных светильников в помещениях с повышенной опасностью и особо опасных должно применяться напряжение не выше 50 В.

№80

На какие виды, согласно Правилам устройства электроустановок, делится аварийное освещение?

1

А) Дежурное освещение и эвакуационное освещение.

2

Б) Общее освещение и сигнальное освещение.

3

В) Освещение безопасности и эвакуационное освещение.

4

Г) Рабочее освещение и комбинированное освещение.

Пояснение:

ПУЭ п. 6.1.21. Аварийное освещение разделяется на освещение безопасности и эвакуационное.

Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения.

Светильники рабочего освещения и светильники освещения безопасности в производственных и общественных зданиях и на открытых пространствах должны питаться от независимых источников.

№81

Для чего, согласно Правилам устройства электроустановок, предназначено освещение безопасности?

1

А) Для продолжения работы при аварийном отключении рабочего освещения.

2

Б) Для освещение территории в нерабочее время.

3

В) Для установки вдоль границ территорий, охраняемых специальным персоналом.

4

Г) Для обеспечения освещения вне производственных помещений.

Пояснение:

ПУЭ п. 6.1.21. Аварийное освещение разделяется на освещение безопасностии эвакуационное.

Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения.

№82

При каких значениях тока уставки защитного аппарата силовой цепи, согласно Правилам устройства электроустановок, при питании светильника местного освещения от силовой цепи механизма или станка, для которых предназначен светильник, может не устанавливаться отдельный защитный аппарат в осветительной цепи?

1

А) Не более 50 А.

2

Б) Не более 25 А.

3

В) Не более 30 А.

4

Г) Не более 100 А.

Пояснение:

ПУЭ п. 6.2.2. Питание светильника местного освещения (без понижающего трансформатора или через понижающий трансформатор) может осуществляться при помощи ответвления от силовой цепи механизма или станка, для которых предназначен светильник.

При этом может не устанавливаться отдельный защитный аппарат в осветительной цепи, если защитный аппарат силовой цепи имеет ток уставки не более 25 А.

№83

Что, согласно Правилам устройства электроустановок, может применяться для питания групп светильников вместо групповых щитков при использовании шинопроводов в качестве линий питающей осветительной сети?

1

А) Индивидуальные модульные учетно-распределительные щитки.

2

Б) Только присоединяемые к шинопроводу отдельные аппараты защиты.

3

В) Только присоединяемые к шинопроводу отдельные аппараты управления.

4

Г) Присоединяемые к шинопроводу отдельные аппараты защиты и управления.

Пояснение:

ПУЭ п. 6.2.7. При использовании шинопроводов в качестве линий питающей осветительной сети вместо групповых щитков могут применяться присоединяемыек шинопроводу отдельные аппараты защиты и управления для питания групп светильников. При этом должен быть обеспечен удобный и безопасный доступ к указанным аппаратам.

№84

При централизованном управлении наружным освещением каких объектов, согласно Правилам устройства электроустановок, должна обеспечиваться возможность местного управления освещением?

1

А) Населенных пунктов при количестве жителей до 20 тыс.

2

Б) Населенных пунктов при количестве жителей более 50 тыс.

3

В) Промышленных предприятий.

Пояснение:

ПУЭ п. 6.5.22. При централизованном управлении наружным освещением промышленных предприятий должна обеспечиваться возможность местного управления освещением.

№85

На какой максимальной высоте над уровнем пола, согласно Правилам устройства электроустановок, должны устанавливаться светильники, обслуживаемые со стремянок или приставных лестниц?

1

А) На высоте не более 3 м до низа светильника.

2

Б) На высоте не более 6 м до узла крепления светильника.

3

В) На высоте не более 5 м до низа светильника.

4

Г) На высоте не более 7 м до узла крепления светильника.

Пояснение:

ПУЭ п. 6.6.2. Светильники, обслуживаемые со стремянок или приставных лестниц, должны устанавливаться на высоте не более 5 м (до низа светильника) над уровнем пола. При этом расположение светильников над крупным оборудованием, приямками и в других местах, где невозможна установка лестниц или стремянок, не допускается.

№86

На какой высоте, как правило, должны устанавливаться штепсельные розетки на номинальный ток до 16 А и напряжение до 250 В в производственных помещениях?

1

А) На высоте до 1,0 м.

2

Б) На высоте 0,8-1,0 м.

3

В) На высоте до 1,5 м.

4

Г) На высоте более 1,5 м.

Пояснение:

ПУЭ п. 6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

№87

Допускается ли, согласно Правилам устройства электроустановок, сооружение встроенных или пристроенных подстанций в спальных корпусах различных учреждений, в школьных и других учебных заведениях?

1

А) Допускается без ограничений.

2

Б) Допускается при выполнении в полном объеме санитарных требований по ограничению уровня шума и вибрации.

3

В) Допускается, если это согласовано с руководством учреждений и учебных заведений.

4

Г) Не допускается.

Пояснение:

ПУЭ п. 7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

№88

Какую степень защиты оболочки должны иметь шкафы при размещении ВУ, ВРУ, ГРЩ вне электрощитовых помещений?

1

А) Не ниже IP20.

2

Б) Не ниже IP31.

3

В) Не ниже IP47.

4

Г) Не ниже IP56.

Пояснение:

ПУЭ п. 7.1.28. ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.

При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.

№89

Какое минимальное расстояние, согласно Правилам устройства электроустановок, должно быть от места установки ВУ, ВРУ, ГРЩ до трубопроводов (водопровод, отопление, канализация, внутренние водостоки)?

1

А) Расстояние не менее 0,5 м.

2

Б) Расстояние не менее 1,0 м.

3

В) Расстояние не менее 2,0 м.

4

Г) Расстояние не менее 3,5 м.

Пояснение:

ПУЭ п. 7.1.28. ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.

Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

№90

Каким, согласно Правилам устройства электроустановок, должно быть сечение РЕ проводников, не входящих в состав кабеля?

1

А) Не менее 1,5 мм2 - при наличии механической защиты и 2 мм2 - при ее отсутствии.

2

Б) Не менее 2,5 мм2 - при наличии механической защиты и 4 мм2 - при ее отсутствии.

3

В) Не менее 4 мм2 - при наличии механической защиты и 6 мм2 - при ее отсутствии.

4

Г) Не менее 7,5 мм2 - при наличии механической защиты и 5,5 мм2 - при ее отсутствии.

Пояснение:

ПУЭ п. 7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.

Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 - при наличии механической защиты и 4 мм2 - при ее отсутствии.

№91

На какой ток, согласно Правилам устройства электроустановок, должны устанавливаться штепсельные розетки с защитным контактом в зданиях при трехпроводной сети?

1

А) На ток не менее 10 А.

2

Б) На ток не менее 20 А.

3

В) На ток не менее 30 А.

4

Г) На ток не менее 50 А.

Пояснение:

ПУЭ п. 7.1.49. В зданиях при трехпроводной сети (см. п. 7.1.36) должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом.

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный - L, нулевой рабочий - N и нулевой защитный - РЕ проводники).

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.

№92

Что используется при присоединении переносной или передвижной электросварочной установки непосредственно к стационарной электрической сети?

1

А) Автоматический выключатель и предохранители.

2

Б) Коммутационный и защитный аппараты (аппарат) с разборными или разъемными контактными соединениями.

3

В) Измерительный прибор.

Пояснение:

ПУЭ п. 7.6.24. Присоединение переносной или передвижной электросварочной установки непосредственно к стационарной электрической сети должно осуществляться с использованием коммутационного и защитного аппаратов (аппарата) с разборными или разъемными контактными соединениями. Обязательно наличие блокировки, исключающей возможность размыкания и замыкания этих соединений, присоединения (отсоединения) жил кабельной линии (проводов) при включенном положении коммутационного аппарата.

№93

Какая должна быть длина гибкого кабеля, соединяющего источник сварочного тока и коммутационный аппарат?

1

А) Не больше 15 м.

2

Б) Не больше 30 м.

3

В) Не больше 10 м.

Пояснение:

ПУЭ п. 7.6.25. Кабельная линия первичной цепи переносной (передвижной) электросварочной установки от коммутационного аппарата до источника сварочного тока должна выполняться переносным гибким шланговым кабелем с алюминиевыми или медными жилами, с изоляцией и в оболочке (шланге) из нераспространяющей горение резины или пластмассы. Источник сварочного тока должен располагаться на таком расстоянии от коммутационного аппарата, при котором длина соединяющего их гибкого кабеля не превышает 15 м.

№94

При каком напряжении шкафы комплектных устройств и корпуса сварочного оборудования (машин), имеющие неизолированные токоведущие части, должны быть оснащены блокировкой, обеспечивающей при открывании дверей (дверец) отключение от электрической сети устройств, находящихся внутри шкафа (корпуса)?

1

А) Выше 24 В переменного или выше 60 В постоянного тока.

2

Б) Выше 36 В переменного или выше 60 В постоянного тока.

3

В) Выше 50 В переменного или выше 110 В постоянного тока.

Пояснение:

ПУЭ п. 7.6.27. Шкафы комплектных устройств и корпуса сварочного оборудования (машин), имеющие неизолированные токоведущие части, находящиеся под напряжением выше 50 В переменного или выше 110 В постоянного тока, должны быть оснащены блокировкой*, обеспечивающей при открывании дверей (дверец) отключение от электрической сети устройств, находящихся внутри шкафа (корпуса). При этом вводы (выводы), остающиеся под напряжением, должны быть защищены от случайных прикосновений.

Допускается взамен блокировки применение замков со специальными ключами, если при работе не требуется открывать двери (дверцы).

№95

В каком случае над переносными и передвижными сварочными установками, находящимися на открытом воздухе, могут не сооружаться навесы из негорючих материалов для защиты рабочего места сварщика и электросварочного оборудования от атмосферных осадков?

1

А) Если электросварочные работы будут производиться в теплое время года и будут вестись сварочными трансформаторами.

2

Б) Только если во время дождя и снегопада электросварочные работы будут прекращаться.

3

В) Если электрооборудование электросварочной установки имеет оболочку со степенью защиты, соответствующей условиям работы в наружных установках, и во время дождя и снегопада электросварочные работы будут прекращаться.

Пояснение:

ПУЭ п. 7.6.44. Над переносными и передвижными сварочными установками, находящимися на открытом воздухе, должны быть сооружены навесы из негорючих материалов для защиты рабочего места сварщика и электросварочного оборудования от атмосферных осадков.

Навесы допускается не сооружать, если электрооборудование электросварочной установки имеет оболочку со степенью защиты, соответствующей условиям работы в наружных установках, и во время дождя и снегопада электросварочные работы будут прекращаться.

№96

Что не допускается применять в качестве обратного провода, соединяющего свариваемое изделие с источником сварочного тока в установках ручной дуговой сварки (резки, наплавки) или в установках плазменной резки (сварки)?

1

А) Гибкие и жесткие провода.

2

Б) Стальные или алюминиевые шины любого профиля достаточного сечения.

3

В) Сварочные плиты, стеллажи и свариваемые конструкции.

4

Г) Металлические строительные конструкций зданий, трубопроводов, технологического оборудования, проводники сети заземления.

Пояснение:

ПУЭ п. 7.6.48. Дня подвода тока от источника сварочного тока к электрододержателю установки ручной дуговой сварки (резки, наплавки) или к дуговой плазменной горелке прямого действия установки плазменной резки (сварки) должен применяться гибкий провод с резиновой изоляцией и в резиновой оболочке. Применение проводов с изоляцией или в оболочке из материалов, распространяющих горение, не допускается.

7.6.50. В качестве обратного провода, соединяющего свариваемое изделие с источником сварочного тока в указанных в 7.6.48 установках стационарного использования, могут служить гибкие и жесткие провода, а также, где это возможно, стальные или алюминиевые шины любого профиля достаточного сечения, сварочные плиты, стеллаж и свариваемая конструкция (см. также 7.6.51-7.6.52).

В электросварочных установках с переносными и передвижными сварочными трансформаторами обратный провод должен быть изолированным так же, как и прямой, присоединяемый к электрододержателю.

Элементы, используемые в качестве обратного провода, должны надежно соединяться сваркой или с помощью болтов, струбцин либо зажимов.

7.6.51. В установках для автоматической дуговой сварки в случае необходимости (например, при сварке круговых швов) допускается соединение обратного провода со свариваемым изделием с помощью скользящего контакта соответствующей конструкции.

7.6.52. В качестве обратного провода не допускается использование металлических строительных конструкций зданий, трубопроводов, технологического оборудования, а также проводников сети заземления.

№97

При каком напряжении сети допускается непосредственное подключение сварочного трансформатора подвесных машин точечной и роликовой сварки (без разделяющего трансформатора) к ней, при этом первичная цепь встроенного трансформатора должна иметь двойную (усиленную) изоляцию или же машина должна быть оборудована устройством защитного отключения?

1

А) Не более 380 В.

2

Б) Не более 220 В.

3

В) Не более 660 В.

Пояснение:

ПУЭ п. 7.6.66. Подвесные машины точечной и роликовой сварки со встроенными сварочными трансформаторами должны присоединяться к сети через разделяющий трансформатор и иметь блокировку, допускающую включение силовой цепи только при заземленном корпусе машины.

Допускается непосредственное подключение сварочного трансформатора (без разделяющего трансформатора) к сети напряжением не более 380 В, при этом первичная цепь встроенного трансформатора должна иметь двойную (усиленную) изоляцию или же машина должна быть оборудована устройством защитного отключения.
