Описание теста

№1

Как классифицируются помещения в отношении опасности поражения людей электрическим током?

1

А) Помещения без повышенной опасности и помещения с повышенной опасностью.

2

Б) Помещения без повышенной опасности, помещения с повышенной опасностью, особо опасные помещения.

3

В) Неопасные, опасные и особо опасные помещения.

4

Г) Неопасные, малоопасные, опасные и особо опасные помещения.

Пояснение:

ПУЭ п.1.1.13 п.1.1.13. В отношении опасности поражения людей электрическим током различаются:

1) помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность (см. пп. 2 и 3);

2) помещения с повышенной опасностью, характеризующиеся наличием одного из следующих условий, создающих повышенную опасность:

сырость или токопроводящая пыль (см. 1.1.8 и 1.1.11);

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (см. 1.1.10);

возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой;

3) особо опасные помещения, характеризующиеся наличием одного из следующих условий, создающих особую опасность:

особая сырость (см. 1.1.9);

химически активная или органическая среда (см. 1.1.12);

одновременно два или более условий повышенной опасности (см. 1.1.13, п. 2);

4) территория открытых электроустановок в отношении опасности поражения людей электрическим током приравнивается к особо опасным помещениям.

№2

Какие помещения относятся к помещениям с повышенной опасностью поражения людей электрическим током?

1

А) Помещения, характеризующиеся наличием сырости или токопроводящей пыли.

2

Б) Помещения, характеризующиеся наличием металлических, земляных, железобетонных и других токопроводящих полов.

3

В) Помещения, характеризующиеся наличием высокой температуры.

4

Г) Помещения, характеризующиеся возможностью одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой.

5

Д) Любое из перечисленных помещений относится к помещениям с повышенной опасностью.

Пояснение:

(ПУЭ) п.1.1.13. В отношении опасности поражения людей электрическим током различаются:

2) помещения с повышенной опасностью, характеризующиеся наличием одного из следующих условий, создающих повышенную опасность:

сырость или токопроводящая пыль (см. 1.1.8 и 1.1.11);

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т.п.);

высокая температура (см. 1.1.10);

возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) - с другой;

№3

Какие помещения, согласно ПУЭ, называются сырыми?

1

А) Помещения, в которых относительная влажность воздуха не превышает 60 %.

2

Б) Помещения, в которых относительная влажность воздуха превышает 75 %.

3

В) Помещения, в которых относительная влажность воздуха не превышает 90 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 100 %.

Пояснение:

ПУЭ п.1.1.8. Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75 %.

ПУЭ п.п.1.1.6. Сухие помещения - помещения, в которых относительная влажность воздуха не превышает 60 %.

При отсутствии в таких помещениях условий, указанных в пп. 1.1.10-1.1.12, они называются нормальными.

1.1.7. Влажные помещения - помещения, в которых относительная влажность воздуха более 60 %, но не превышает 75 %.

1.1.8. Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения - помещения, в которых относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой).

1.1.10. Жаркие помещения - помещения, в которых под воздействием различных тепловых излучений температура постоянно или периодически (более 1 суток) превышает 35 °С (например, помещения с сушилками, обжигательными печами, котельные).

№4

Какие помещения, согласно ПУЭ, относятся к влажным?

1

А) Помещения, в которых относительная влажность воздуха больше 60 %, но не превышает 75 %.

2

Б) Помещения, в которых относительная влажность воздуха в пределах 80 %.

3

В) Помещения, в которых относительная влажность воздуха больше 75 %, но не превышает 90 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 100 %.

Пояснение:

ПУЭ п. 1.1.7. Влажными помещениями называются помещения, в которых пары или конденсирующая влага выделяются лишь кратковременно в небольших количествах, а относительная влажность воздуха более 60%, но не превышает 75%.

№5

Какие помещения, согласно ПУЭ, называются сухими?

1

А) Помещения, в которых относительная влажность воздуха не превышает 60 %.

2

Б) Помещения, в которых относительная влажность воздуха не превышает 75 %.

3

В) Помещения, в которых относительная влажность воздуха не превышает 70 %.

4

Г) Помещения, в которых относительная влажность воздуха близка к 65 %.

Пояснение:

ПУЭ.п. 1.1.6. Сухие помещения - помещения, в которых относительная влажность воздуха не превышает 60 %.

№6

Каким образом должны быть обозначены нулевые рабочие (нейтральные) проводники в электроустановках?

1

А) Буквой N и голубым цветом.

2

Б) Буквой N и белым цветом.

3

В) Буквой Н и голубым цветом.

4

Г) Буквой Н и серым цветом.

Пояснение:

ПУЭ п.1.1.29.Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям".

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.

№7

Каким образом обозначаются проводники защитного заземления, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью?

1

А) Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

2

Б) Обозначаются RE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины белого и зеленого цветов.

3

В) Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и белого цветов.

Пояснение:

ПУЭ п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям".

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

№8

Каким цветом должны быть обозначены шины трехфазного тока?

1

А) Шины фазы A - зеленым, фазы B - желтым, фазы C - красным цветом.

2

Б) Шины фазы A - зеленым, фазы B - красным, фазы C - желтым цветом.

3

В) Шины фазы A - желтым, фазы B - зеленым, фазы C - красным цветом.

4

Г) Шины фазы A - красным, фазы B - зеленым, фазы C - желтым цветом.

Пояснение:

ПУЭ п.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

1) при переменном трехфазном токе: шины фазы A - желтым, фазы B - зеленым, фазы C - красным цветом;

№9

Как обозначаются шины при переменном однофазном токе?

1

А) Шина B, присоединенная к концу обмотки источника питания, - красным цветом, шина A, присоединенная к началу обмотки источника питания, - желтым цветом.

2

Б) Шина B, присоединенная к концу обмотки источника питания, - зеленым цветом, шина A, присоединенная к началу обмотки источника питания, - желтым цветом.

3

В) Шина А, присоединенная к концу обмотки источника питания, - синим цветом, шина В, присоединенная к началу обмотки источника питания, - зеленым цветом.

4

Г) Шина B, присоединенная к концу обмотки источника питания, - голубым цветом, шина A, присоединенная к началу обмотки источника питания, - зеленым цветом.

Пояснение:

ПУЭп.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

2) при переменном однофазном токе шина В, присоединенная к концу обмотки источника питания, - красным цветом, шина А, присоединенная к началу обмотки источника питания, - желтым цветом.

Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;

№10

Как обозначаются шины при постоянном токе?

1

А) Положительная шина (+) - красным цветом, отрицательная (-) - синим и нулевая рабочая M - голубым цветом.

2

Б) Положительная шина (+) - синим цветом, отрицательная (-) - красным и нулевая рабочая M - голубым цветом.

3

В) Положительная шина (+) - зеленым цветом, отрицательная (-) - красным и нулевая рабочая M - голубым цветом.

4

Г) Положительная шина (+) - желтым цветом, отрицательная (-) - зеленым и нулевая рабочая M - голубым цветом.

Пояснение:

ПУЭ п.1.1.30.Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

3) при постоянном токе: положительная шина (+) - красным цветом, отрицательная (-) - синим и нулевая рабочая M - голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.

№11

Что, согласно Правилам устройства электроустановок, называется приемником электрической энергии (электроприемником)?

1

А) Распределительное устройство, предназначенное для обеспечения потребителей электрической энергией.

2

Б) Подстанция, работающая на определенной территории.

3

В) Электроустановка, предназначенная для обеспечения потребителей электрической энергией.

4

Г) Аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

Пояснение:

ПУЭ п.1.2.7. Приемник электрической энергии (электроприемник) - аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

№12

Что, согласно Правилам устройства электроустановок, называется потребителем электрической энергии?

1

А) Электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью процесса передачи и распределения электрической энергии.

2

Б) Электрические и тепловые сети, связанные общностью режимов в непрерывном процессе преобразования, передачи и распределения электрической и тепловой энергии.

3

В) Электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

4

Г) Системы электроснабжения подземных, тяговых и других специальных установок, связанных общностью технологических процессов.

Пояснение:

ПУЭ П.1.2.8. Потребитель электрической энергии - электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

№13

Что, согласно Правилам устройства электроустановок, называется нормальным режимом потребителя электрической энергии?

1

А) Режим, при котором обеспечиваются средние значения параметров его работы.

2

Б) Режим, при котором обеспечиваются заданные значения параметров его работы.

3

В) Режим, при котором обеспечиваются максимальные значения параметров его работы.

4

Г) Режим, при котором обеспечиваются минимальные значения параметров его работы.

Пояснение:

ПУЭ п.1.2.9. Нормальный режим потребителя электрической энергии - режим, при котором обеспечиваются заданные значения параметров его работы.

Послеаварийный режим - режим, в котором находится потребитель электрической энергии в результате нарушения в системе его электроснабжения до установления нормального режима после локализации отказа.

№14

Что, согласно Правилам устройства электроустановок, называется независимым источником питания?

1

А) Источник питания, на котором сохраняется напряжение в нормальном режиме при исчезновении его на другом или других источниках питания.

2

Б) Источник питания, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом или других источниках питания.

3

В) Аппарат, агрегат и др., предназначенный для независимого преобразования электрической энергии в другой вид энергии.

4

Г) Электрическая часть энергосистемы, питающая приемники электрической энергии, размещающиеся на определенной территории.

Пояснение:

ПУЭ п. 1.2.10 . Независимым источником питания электроприемника или группы электроприемников называется источник питания, на котором сохраняется напряжение в пределах, регламентированных настоящими Правилами для послеаварийного режима, при исчезновении его на другом или других источниках питания этих электроприемников.

К числу независимых источников питания относятся две секции или системы шин одной или двух электростанций и подстанций при одновременном соблюдении следующих двух условий:

1 ) каждая из секций или систем шин в свою очередь имеет питание от независимого источника питания;

2 ) секции (системы) шин не связаны между собой или имеют связь, автоматически отключающуюся при нарушении нормальной работы одной из секций (систем) шин.

№15

При каких режимах заземления нейтрали, согласно Правилам устройства электроустановок, может предусматриваться работа электрических сетей напряжением 110 кВ?

1

А) При режимах с глухозаземленной либо с заземленной через резистор нейтралью.

2

Б) При режимах с глухозаземленной либо с эффективно заземленной нейтралью.

3

В) При режимах с изолированной (незаземленной) либо с заземленной через дугогасящий реактор нейтралью.

4

Г) При режимах с изолированной (незаземленной) либо с эффективно заземленной нейтралью.

Пояснение:

ПУЭ п. 1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.

Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так с эффективно заземленной нейтралью.

Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.

№16

При каком режиме заземления нейтрали, согласно Правилам устройства электроустановок, должны работать электрические сети напряжением 220 кВ и выше?

1

А) При режиме с эффективно заземленной нейтралью.

2

Б) При режиме с глухозаземленной нейтралью.

3

В) При режиме с заземленной через дугогасящий реактор нейтралью.

4

Г) При режиме с заземленной через резистор нейтралью.

Пояснение:

ПУЭ п.1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.

Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так с эффективно заземленной нейтралью.

Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.

№17

На основании чего, согласно Правилам устройства электроустановок, определяются категории электроприемников по надежности электроснабжения в процессе проектирования системы электроснабжения?

1

А) На основании загруженности электрической сети и перегрузочной способности элементов электроприемников.

2

Б) На основании возможности технологического резервирования и текущего режима, в котором находится потребитель электрической энергии.

3

В) На основании нормативной документации и технологической части проекта.

4

Г) На основании требований соответствующих глав ПУЭ и применяющегося режима заземления нейтралей.

Пояснение:

ПУЭ п.1.2.17. Категории электроприемников по надежности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.

№18

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п.1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.

Электроприемники первой категории - электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприемники третьей категории - все остальные электроприемники, не подпадающие под определения первой и второй категорий.

№19

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п.1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.

Электроприемники первой категории - электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

№20

К какой категории, согласно Правилам устройства электроустановок, относятся электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей?

1

А) К первой категории.

2

Б) К особой группе первой категории.

3

В) Ко второй категории.

4

Г) К третьей категории.

Пояснение:

ПУЭ п. 1.2.18. Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

№21

Что соответствует определению расчетного учета электроэнергии?

1

А) Расчетным учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.

2

Б) Расчетным учетом электроэнергии называется учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, в зданиях, квартирах.

3

В) Расчетным учетом электроэнергии называется учет активной энергии, обеспечивающий определение количества энергии выработанной генераторами электростанций.

4

Г) Расчетным учетом электроэнергии называется учет активной энергии, обеспечивающий определение количества энергии отпущенной потребителям по линиям, отходящим от шин электростанции непосредственно к потребителям.

Пояснение:

ПУЭ п. 1.5.2. Расчетным учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

№22

Что соответствует определению технического учета электроэнергии?

1

А) Техническим (контрольным) учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.

2

Б) Техническим (контрольным) учетом электроэнергии называется учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, в зданиях, квартирах.

3

В) Техническим (контрольным) учетом электроэнергии называется учет активной энергии, обеспечивающий определение количества энергии выработанной генераторами электростанций.

4

Г) Техническим (контрольным) учетом электроэнергии называется учет активной энергии, обеспечивающий определение количества энергии отпущенной потребителям по линиям, отходящим от шин электростанции непосредственно к потребителям.

Пояснение:

ПУЭ п.1.5.3. Техническим (контрольным) учетом электроэнергии называется учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, в зданиях, квартирах и т.п.Счетчики, устанавливаемые для технического учета, называются счетчиками

№23

Какая давность государственной поверки допустима на вновь устанавливаемых трехфазных счетчиках?

1

А) На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более двенадцати месяцев.

2

Б) На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более шести месяцев.

3

В) На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более трех месяцев.

4

Г) На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более одного месяца.

Пояснение:

ПУЭ п.1.5.13. Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке - пломбу энергоснабжающей организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках - с давностью не более 2 лет.

№24

Какой класс точности должен быть у измерительных приборов?

1

А) Не хуже 1,0.

2

Б) Не хуже 1,5.

3

В) Не хуже 2,5.

4

Г) Не хуже 3,0.

Пояснение:

ПУЭ п. 1.6.2. Средства измерений электрических величин должны удовлетворять следующим основным требованиям:

1) класс точности измерительных приборов должен быть не хуже 2,5;

2) классы точности измерительных шунтов, добавочных резисторов, трансформаторов и преобразователей должны быть не хуже приведенных в табл.1.6.1.

Таблица 1.6.1.

* Допускается 1,0.

** Допускается 3,0.

3) пределы измерения приборов должны выбираться с учетом возможных наибольших длительных отклонений измеряемых величин от номинальных значений.

№25

Что представляет собой система TN, для электроустановок напряжением до 1 кВ?

1

А) Система, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

Пояснение:

ПУЭ Область применения. Термины и определения

п. 1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

система TN - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;

№26

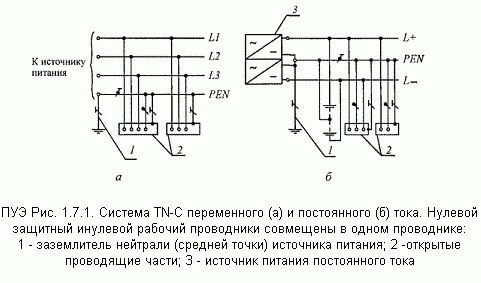

Что представляет собой система TN-C, для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

ПУЭ п. 1.7.3.система TN-C - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис.1.7.1);

№27

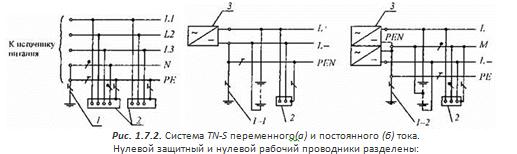

Что представляет собой система TN-S для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

система TN-S- система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 1.7.2);

1- заземлитель нейтрали источника переменного тока; 1-1 - заземлитель вывода источника постоянного тока; 1-2 - заземлитель средней точки источника постоянного тока; 2 - открытые проводящие части; 3 - источник питания

Вторая-буква - состояние открытых проводящих частей относительно земли:

Т- открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;

N- открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие (после N) буквы - совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:

S- нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;

№28

Что представляет собой система TN-С-S для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

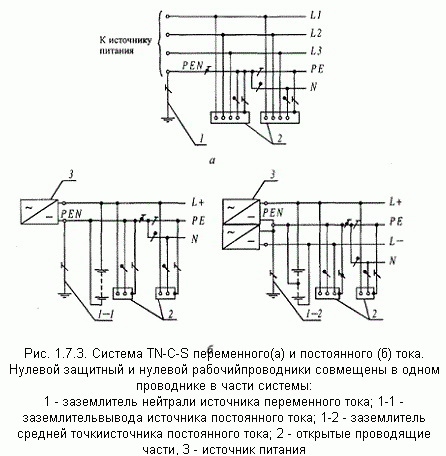

ПУЭ п.1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

система TN-C-S - система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания

№29

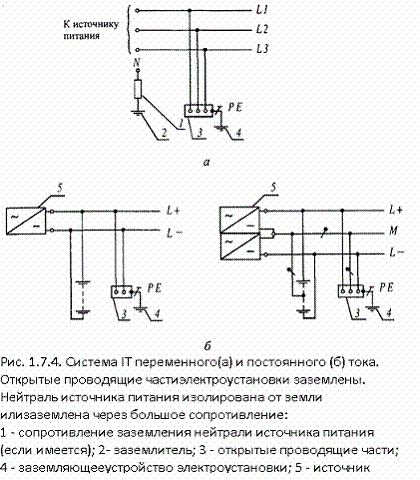

Что представляет собой система IT для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

Пояснение:

ПУЭ п.1.7.3. система IT - система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 1.7.4);

№30

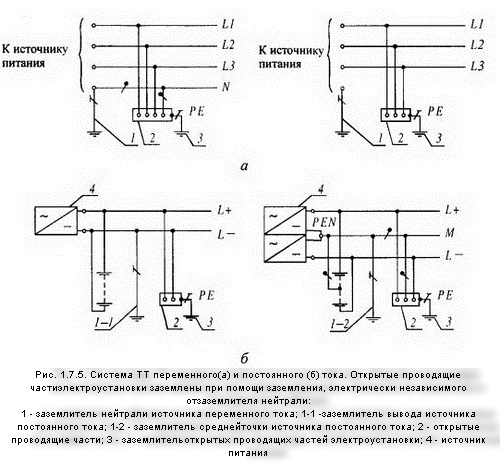

Что представляет собой система ТТ для электроустановок напряжением до 1 кВ?

1

А) Система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

2

Б) Система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

3

В) Система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

4

Г) Система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.

Пояснение:

ПУЭ п.1.7.3. система TT - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены c помощью заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 1.7.5).

№31

Что является определением понятия "Защита от прямого прикосновения"?

1

А) Защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

2

Б) Защита людей или животных от электрического контакта с открытыми проводящими частями.

3

В) Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

Пояснение:

ПУЭ п.1.7.13. Защита от прямого прикосновения - защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

№32

Что является определением понятия "Защита при косвенном прикосновении"?

1

А) Защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

2

Б) Защита от напряжения, возникающего при стекании тока с заземлителя в землю между точкой ввода тока в заземлитель и зоной нулевого потенциала.

3

В) Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.

Пояснение:

ПУЭ п.1.7.14. Защита при косвенном прикосновении - защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

Термин повреждение изоляции следует понимать как единственное повреждение изоляции.

№33

Что является определением понятия "Заземлитель"?

1

А) Проводящая часть, не являющаяся частью электроустановки.

2

Б) Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.15. Заземлитель - проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

№34

Что является определением понятия "Искусственный заземлитель"?

1

А) Заземлитель, специально выполняемый для целей заземления.

2

Б) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.16. Искусственный заземлитель - заземлитель, специально выполняемый для целей заземления.

№35

Что является определением понятия "Естественный заземлитель"?

1

А) Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

2

Б) Проводящая часть, не являющаяся частью электроустановки.

3

В) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Пояснение:

ПУЭ п.1.7.17. Естественный заземлитель - сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

№36

Что является определением понятия "Заземление"?

1

А) Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

2

Б) Заземление точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки.

3

В) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Пояснение:

ПУЭ п.1.7.28. Заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством

№37

Что является определением понятия "Защитное заземление"?

1

А) Заземление, выполняемое в целях электробезопасности.

2

Б) Заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки.

3

В) Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Пояснение:

ПУЭ п.1.7.29. Защитное заземление - заземление, выполняемое в целях электробезопасности.

№38

Что является определением понятия "Основная изоляция"?

1

А) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током.

2

Б) Изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения.

3

В) Независимая изоляция в электроустановках напряжением до 1 кВ, для защиты при косвенном прикосновении.

Пояснение:

ПУЭ п.1.7.39. Основная изоляция - изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения.

№39

Что является определением понятия "Двойная изоляция"?

1

А) Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции.

2

Б) Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.

3

В) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

Пояснение:

ПУЭ п.1.7.41. Двойная изоляция - изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции.

№40

Что является определением понятия "Усиленная изоляция"?

1

А) Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.

2

Б) Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

3

В) Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляци.

Пояснение:

ПУЭ п.1.7.42. Усиленная изоляция - изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.

№41

Дайте правильное определение термину "Сверхнизкое (малое) напряжение (СНН)".

1

А) Напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

2

Б) Напряжение, более 60 В переменного и 220 В постоянного тока.

3

В) Напряжение, не превышающее 70 В переменного и 140 В постоянного тока.

Пояснение:

ПУЭ п.1.7.43. Сверхнизкое (малое) напряжение (СНН) - напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

№42

Что является определением понятия "Защитное электрическое разделение цепей"?

1

А) Защитное разделение электрических цепей в электроустановке.

2

Б) Отделение одной электрической цепи от другой с помощью основной изоляции и защитного экрана.

3

В) Отделение одной электрической цепи от других цепей в электроустановках напряжением до 1 кВ при помощи: двойной изоляции, основной изоляции и защитного экрана, усиленной изоляции.

Пояснение:

ПУЭ п.1.7.47. Защитное электрическое разделение цепей - отделение одной электрической цепи от других цепей в электроустановках напряжением до 1 кВ с помощью:

двойной изоляции;

основной изоляции и защитного экрана;

усиленной изоляции.

№43

Являются ли лакокрасочные покрытия изоляцией, защищающей от поражения электрическим током?

1

А) Не являются.

2

Б) Являются.

3

В) Не являются, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия.

Пояснение:

ПУЭ п.1.7.67. Основная изоляция токоведущих частей должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия. При выполнении изоляции во время монтажа она должна быть испытана в соответствии с требованиями гл.1.8.

В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние, в том числе в электроустановках напряжением выше 1 кВ, должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.

№44

Какую степень защиты должны иметь ограждения и оболочки в электроустановках напряжением до 1 кВ?

1

А) Должны иметь степень защиты не более IP 12.

2

Б) Должны иметь степень защиты IP 37.

3

В) Должны иметь степень защиты IP 66.

4

Г) Должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Пояснение:

ПУЭ п.1.7.68. Ограждения и оболочки в электроустановках напряжением до 1 кВ должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность.

Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей. При невозможности соблюдения этих условий должны быть установлены промежуточные ограждения со степенью защиты не менее IP 2X, удаление которых также должно быть возможно только при помощи специального ключа или инструмента.

№45

Каким образом должны быть проложены продольные заземлители в электроустановках напряжением выше 1 кВ в сетях с эффективно заземленной нейтралью?

1

А) Продольные заземлители должны быть проложены рядом с электрооборудованием, со стороны, противоположной месту обслуживания, на глубине 0,3-0,5 м от поверхности земли и на расстоянии 0,6-0,9 м от фундамента оборудования.

2

Б) Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине 0,5-0,7 м от поверхности земли и на расстоянии 0,8-1,0 м от фундаментов или оснований оборудования.

3

В) Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине не менее 1,0-1,2 м от поверхности земли и на расстоянии 1,5-1,8 м от фундаментов или оснований оборудования.

Пояснение:

ПУЭ п.1.7.90. Заземляющее устройство, которое выполняется с соблюдением требований к его сопротивлению, должно иметь в любое время года сопротивление не более 0,5 Ом с учетом сопротивления естественных и искусственных заземлителей.

В целях выравнивания электрического потенциала и обеспечения присоединения электрооборудования к заземлителю на территории, занятой оборудованием, следует прокладывать продольные и поперечные горизонтальные заземлители и объединять их между собой в заземляющую сетку.

Продольные заземлители должны быть проложены вдоль осей электрооборудования со стороны обслуживания на глубине 0,5-0,7 м от поверхности земли и на расстоянии 0,8-1,0 м от фундаментов или оснований оборудования. Допускается увеличение расстояний от фундаментов или оснований оборудования до 1,5 м с прокладкой одного заземлителя для двух рядов оборудования, если стороны обслуживания обращены друг к другу, а расстояние между основаниями или фундаментами двух рядов не превышает 3,0 м.

№46

На какую глубину от поверхности земли следует прокладывать поперечные заземлители в сетях с эффективно заземленной нейтралью электроустановок напряжением выше 1 кВ?

1

А) Следует прокладывать вдоль осей электрооборудования на глубине 0,2-0,4 м от поверхности земли.

2

Б) Следует прокладывать рядом с электрооборудованием на глубину не менее 0,8-1,0 м от поверхности земли.

3

В) Следует прокладывать в удобных местах между оборудованием на глубине 0,5-0,7 м от поверхности земли.

Пояснение:

ПУЭ п.1.7.90. Заземляющее устройство, которое выполняется с соблюдением требований к его сопротивлению, должно иметь в любое время года сопротивление не более 0,5 Ом с учетом сопротивления естественных и искусственных заземлителей.

В целях выравнивания электрического потенциала и обеспечения присоединения электрооборудования к заземлителю на территории, занятой оборудованием, следует прокладывать продольные и поперечные горизонтальные заземлители и объединять их между собой в заземляющую сетку.

Поперечные заземлители следует прокладывать в удобных местах между оборудованием на глубине 0,5-0,7 м от поверхности земли. Расстояние между ними рекомендуется принимать увеличивающимся от периферии к центру заземляющей сетки. При этом первое и последующие расстояния, начиная от периферии, не должны превышать соответственно 4,0; 5,0; 6,0; 7,5; 9,0; 11,0; 13,5; 16,0; 20,0 м. Размеры ячеек заземляющей сетки, примыкающих к местам присоединения нейтралей силовых трансформаторов и короткозамыкателей к заземляющему устройству, не должны превышать 6 6 м.

№47

Каким образом для подстанций напряжением 6-10/0,4 кВ должен быть проложен замкнутый горизонтальный заземлитель (контур), присоединенный к заземляющему устройству?

1

А) Вокруг площади, занимаемой подстанцией, на глубине не менее 0,5 м и на расстоянии не более 1 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования.

2

Б) Вдоль площади, занимаемой подстанцией, на глубине не менее 0,4 м и на расстоянии не менее 5 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования.

3

В) Вокруг площади, занимаемой подстанцией, на глубине не менее 0,3 м и на расстоянии не более 10 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования.

Пояснение:

ПУЭ п.1.7.98. Для подстанций напряжением 6-10/0,4 кВ должно быть выполнено одно общее заземляющее устройство, к которому должны быть присоединены:

1) нейтраль трансформатора на стороне напряжением до 1 кВ;

2) корпус трансформатора;

3) металлические оболочки и броня кабелей напряжением до 1 кВ и выше;

4) открытые проводящие части электроустановок напряжением до 1 кВ и выше;

5) сторонние проводящие части.

Вокруг площади, занимаемой подстанцией, на глубине не менее 0,5 м и на расстоянии не более 1 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования должен быть проложен замкнутый горизонтальный заземлитель (контур), присоединенный к заземляющему устройству.

№48

Каким должно быть сопротивление заземляющего устройства, к которому присоединены выводы источника трансформатора при линейном напряжении 380 В источника трехфазного тока?

1

А) Не более 2 Ом.

2

Б) Не более 4 Ом.

3

В) Не более 6 Ом.

4

Г) Не более 8 Ом.

Пояснение:

ПУЭ п.1.7.101. Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE-проводника ВЛ напряжением до 1 кВ при количестве отходящих линий не менее двух. Сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока, должно быть не более 15, 30 и 60 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

При удельном сопротивлении земли >100 Ом·м допускается увеличивать указанные нормы в 0,01 раз, но не более десятикратного.

№49

Что может быть использовано в качестве естественных заземлителей?

1

А) Металлические трубы водопровода, проложенные в земле.

2

Б) Трубопроводы канализации.

3

В) Трубопроводы центрального отопления.

4

Г) Все перечисленные здесь трубы и трубопроводы.

Пояснение:

ПУЭ п.1.7.109. В качестве естественных заземлителей могут быть использованы:

1) металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;

2) металлические трубы водопровода, проложенные в земле;

3) обсадные трубы буровых скважин;

4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т.п.;

5) рельсовые пути магистральных неэлектрифицированных и железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;

6) другие находящиеся в земле металлические конструкции и сооружения;

7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводы канализации и центрального отопления. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству в целях уравнивания потенциалов в соответствии с 1.7.82.

Не следует использовать в качестве заземлителей железобетонные конструкции зданий и сооружений с предварительно напряженной арматурой, однако это ограничение не распространяется на опоры ВЛ и опорные конструкции ОРУ.

Возможность использования естественных заземлителей по условию плотности протекающих по ним токов, необходимость сваркиарматурных стержней железобетонных фундаментов и конструкций, приварки анкерных болтов стальных колонн к арматурным стержням железобетонных фундаментов, а также возможность использования фундаментов в сильноагрессивных средах должны быть определены расчетом.

№50

Что может использоваться в качестве РЕ-проводников в электроустановках напряжением до 1000 В?

1

А) Стальные трубы электропроводок.

2

Б) Свинцовые оболочки проводов и кабелей.

3

В) Водопроводные трубы при наличии в них изолирующих вставок.

4

Г) Трубы канализации и центрального отопления.

Пояснение:

ПУЭ п.1.7.121. В качестве PE-проводников в электроустановках напряжением до 1 кВ могут использоваться:

1) специально предусмотренные проводники:

жилы многожильных кабелей;

изолированные или неизолированные провода в общей оболочке с фазными проводами;

стационарно проложенные изолированные или неизолированные проводники;

2) открытые проводящие части электроустановок:

алюминиевые оболочки кабелей;

стальные трубы электропроводок;

металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления.

Металлические короба и лотки электропроводок можно использовать в качестве защитных проводников при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения;

3) некоторые сторонние проводящие части:

металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.);

арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122;

металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).

№51

Каким должно быть минимальное сечение отдельно проложенных защитных алюминиевых проводников?

1

А) 2,5 мм2.

2

Б) 4 мм2.

3

В) 8 мм2.

4

Г) 14 мм2.

5

Д) 16 мм2.

Пояснение:

ПУЭ п.1.7.127. Во всех случаях сечение медных защитных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными проводниками, должно быть не менее:

2,5 мм2 - при наличии механической защиты;

4 мм2 - при отсутствии механической защиты.

Сечение отдельно проложенных защитных алюминиевых проводников должно быть не менее 16 мм2.

№52

Каким должно быть минимальное сечение медных проводников основной системы уравнивания потенциалов?

1

А) 3 мм2.

2

Б) 4 мм2.

3

В) 5 мм2.

4

Г) 6 мм2.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.

№53

Каким должно быть минимальное сечение стальных проводников основной системы уравнивания потенциалов?

1

А) 15 мм2.

2

Б) 24 мм2.

3

В) 35 мм2.

4

Г) 50 мм2.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.

№54

Каким образом должно быть выполнено присоединение заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям?

1

А) Только при помощи сварки.

2

Б) При помощи болтовых соединений или сварки.

3

В) При помощи болтовых соединений или гибких проводников.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.7.142. Присоединения заземляющих и нулевых защитных проводников и проводников уравнивания потенциалов к открытым проводящим частям должны быть выполнены при помощи болтовых соединений или сварки.

Присоединения оборудования, подвергающегося частому демонтажу или установленного на движущихся частях или частях, подверженных сотрясениям и вибрации, должны выполняться при помощи гибких проводников.

Соединения защитных проводников электропроводок и ВЛ следует выполнять теми же методами, что и соединения фазных проводников.

При использовании естественных заземлителей для заземления электроустановок и сторонних проводящих частей в качестве защитных проводников и проводников уравнивания потенциалов контактные соединения следует выполнять методами, предусмотренными ГОСТ 12.1.030 "ССБТ. Электробезопасность. Защитное заземление, зануление".

№55

Что может быть применено для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники?

1

А) Автоматическое отключение питания.

2

Б) Защитное электрическое разделение цепей.

3

В) Сверхнизкое напряжение.

4

Г) Двойная изоляция.

5

Д) Любая из перечисленных мер защиты в зависимости от категории помещения по уровню опасности поражения людей электрическим током.

Пояснение:

ПУЭ п.1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных - 6 мм2, алюминиевых - 16 мм2, стальных - 50 мм2.1.7.148. Питание переносных электроприемников переменного тока следует выполнять от сети напряжением не выше 380/220 В.

В зависимости от категории помещения по уровню опасности поражения людей электрическим током (см. гл. 1.1) для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники, могут быть применены автоматическое отключение питания, защитное электрическое разделение цепей, сверхнизкое напряжение, двойная изоляция.

1.7.149. При применении автоматического отключения питания металлические корпуса переносных электроприемников, за исключением электроприемников с двойной изоляцией, должны быть присоединены к нулевому защитному проводнику в системе TN или заземлены в системе IT, для чего должен быть предусмотрен специальный защитный (PE) проводник, расположенный в одной оболочке с фазными проводниками (третья жила кабеля или провода - для электроприемников однофазного и постоянного тока, четвертая или пятая жила - для электроприемников трехфазного тока), присоединяемый к корпусу электроприемника и к защитному контакту вилки штепсельного соединителя. PE-проводник должен быть медным, гибким, его сечение должно быть равно сечению фазных проводников. Использование для этой цели нулевого рабочего (N) проводника, в том числе расположенного в общей оболочке с фазными проводниками, не допускается.

№56

Что не допускается совместно прокладывать в стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий?

1

А) Силовые и контрольные кабели цепей нескольких машин, панелей, щитов, пультов, связанных технологическим процессом.

2

Б) Взаиморезервируемые провода и кабели.

3

В) Провода и кабели цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.

4

Г) Провода и кабели осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

Пояснение:

ПУЭ п. 2.1.15. В стальных и других механических прочных трубах, рукавах, коробах, лотках и замкнутых каналах строительных конструкций зданий допускается совместная прокладка проводов и кабелей (за исключением взаиморезервируемых):

1. Всех цепей одного агрегата.

2. Силовых и контрольных цепей нескольких машин, панелей, щитов, пультов и т. п., связанных технологическим процессом.

3. Цепей, питающих сложный светильник.

4. Цепей нескольких групп одного вида освещения (рабочего или аварийного) с общим числом проводов в трубе не более восьми.

5. Осветительных цепей до 42 В с цепями выше 42 В при условии заключения проводов цепей до 42 В в отдельную изоляционную трубу.

№57

Что должно быть обеспечено при прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах?

1

А) Изоляция труб, глухих коробов, гибких металлических рукавов и замкнутых каналов.

2

Б) Возможность замены проводов и кабелей.

3

В) Защита от атмосферных осадков.

Пояснение:

ПУЭ п. 2.1.19. При прокладке проводов и кабелей в трубах, глухих коробах, гибких металлических рукавах и замкнутых каналах должна быть обеспечена возможность замены проводов и кабелей.

№58

Что должно учитываться при выборе вида электропроводки и способа прокладки проводов и кабелей?

1

А) Требования охраны окружающей среды.

2

Б) Требования электробезопасности и пожарной безопасности.

3

В) Экспертное мнение главного энергетика и технолога проектной и эксплуатирующей организации.

Пояснение:

ПУЭ п. 2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

№59

Какие провода следует применять при наличии масел и эмульсий в местах их прокладки?

1

А) Защищенные провода в оболочке из трудносгораемых материалов.

2

Б) Провода с маслостойкой изоляцией.

3

В) Провода с резиновой изоляцией в оплетке из хлопчатобумажной или синтетической пряжи.

Пояснение:

ПУЭ п. 2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.

№60

Установка каких токопроводов не нормируется ПУЭ?

1

А) Высота установки токопроводов исполнения IP00 в производственных помещениях.

2

Б) Высота установки токопроводов исполнения до IP31.

3

В) Высота установки токопроводов любого исполнения при напряжении сети 42 В и ниже переменного тока и 110 В и ниже постоянного тока.

Пояснение:

ПУЭ п. 2.2.20. В производственных помещениях токопроводы исполнения IP00 следует располагать на высоте не менее 3,5 м от уровня пола или площадки обслуживания, а токопроводы исполнения до IP31 - не менее 2,5 м.

Высота установки токопроводов исполнения IP20 и выше с изолированными шинами, а также токопроводов исполнения IP40 и выше не нормируется. Не нормируется также высота установки токопроводов любого исполнения при напряжении сети 42 В и ниже переменного тока и 110 В и ниже постоянного тока.

В помещениях, посещаемых только квалифицированным обслуживающим персоналом (например, в технических этажах зданий и т. п.), высота установки токопроводов исполнения IP20 и выше не нормируется.

В электропомещениях промышленных предприятий высота установки токопроводов исполнения IP00 и выше не нормируется. Места, где возможны случайные прикосновения к токопроводам исполнения IP00, должны быть ограждены.

Токопроводы должны иметь дополнительную защиту в местах, где возможны механические повреждения.

Токопроводы и ограждения, размещаемые над проходами, должны быть установлены на высоте не менее 1,9 м от пола или площадки обслуживания.

Сетчатые ограждения токопроводов должны иметь сетку с ячейками не более 25х25 мм.

Конструкции, на которые устанавливают токопроводы, должны быть выполнены из несгораемых материалов и иметь предел огнестойкости не менее 0,25 ч.

Узлы прохода токопроводов через перекрытия, перегородки и стены должны исключать возможность распространения пламени и дыма из одного помещения в другое.

№61

Какое минимальное расстояние должно быть от токоведущих частей токопроводов без оболочек (исполнение IP00) до трубопроводов?

1

А) 0,5 м.

2

Б) 0,8 м.

3

В) 1,0 м.

4

Г) Не нормируется.

Пояснение:

ПУЭ п. 2.2.21. Расстояние от токоведущих частей токопроводов без оболочек (исполнение IP00) до трубопроводов должно быть не менее 1 м, а до технологического оборудования - не менее 1,5 м.

Расстояние от шинопроводов, имеющих оболочки (исполнение IP21; IP31; IP51; IP65), до трубопроводов и технологического оборудования не нормируется.

№62

Какое минимальное расстояние должно быть от шинопроводов, имеющих оболочки (исполнение IP21; IP31; IP51; IP65), до трубопроводов и технологического оборудования?

1

А) 0,55 м.

2

Б) 0,8 м.

3

В) 1,25 м.

4

Г) 2,5 м.

5

Д) Не нормируется.

Пояснение:

ПУЭ п. 2.2.21. Расстояние от токоведущих частей токопроводов без оболочек (исполнение IP00) до трубопроводов должно быть не менее 1 м, а до технологического оборудования - не менее 1,5 м.

Расстояние от шинопроводов, имеющих оболочки (исполнение IP21; IP31; IP51; IP65), до трубопроводов и технологического оборудования не нормируется.

№63

Какое минимальное расстояние в свету должно быть между проводниками разных фаз или полюсов токопроводов без оболочек (IP00) и от них до сгораемых элементов зданий?

1

А) 80 мм.

2

Б) 150 мм.

3

В) 180 мм.

4

Г) 200 мм.

Пояснение:

ПУЭ п. 2.2.22. Расстояние в свету между проводниками разных фаз или полюсов токопроводов без оболочек (IP00) и от них до стен зданий и заземленных конструкций должно быть не менее 50 мм, а до сгораемых элементов зданий - не менее 200 мм.

№64

На какой минимальной высоте от уровня настила моста и тележки крана следует размещать неогражденные токопроводы без защитных оболочек (IP00), прокладываемые по фермам?

1

А) 0,5 м.

2

Б) 1,5 м.

3

В) 2,0 м.

4

Г) 2,5 м.

Пояснение:

ПУЭ п. 2.2.27. На токопроводы в крановых пролетах распространяются следующие дополнительные требования:

1. Неогражденные токопроводы без защитных оболочек (IP00), прокладываемые по фермам, следует размещать на высоте не менее 2,5 м от уровня настила моста и тележки крана; при прокладке токопроводов ниже 2,5 м, но не ниже уровня нижнего пояса фермы перекрытия должны быть предусмотрены ограждения от случайного прикосновения к ним с настила моста и тележки крана на всем протяжении токопроводов. Допускается устройство ограждения в виде навеса на самом кране под токопроводом.

2. Участки токопроводов без защитных оболочек (IP00) над ремонтными загонами для кранов (см. 5.4.16) должны иметь ограждения, предотвращающие прикосновение к токоведущим частям с настила тележки крана. Ограждение не требуется, если токопровод расположен над этим настилом на уровне не менее 2,5 м или если в этих местах применяются изолированные проводники; в последнем случае наименьшее расстояние до них определяют, исходя из ремонтных условий.

3. Прокладка токопроводов под краном без применения специальных мер защиты от механических повреждений допускается в мертвой зоне крана. Специальных мер защиты от механических повреждений не требуется предусматривать для шинопроводов в оболочке любого исполнения на ток до 630 А, расположенных вблизи технологического оборудования вне мертвой зоны крана.

№65

На какую высоту в производственных помещениях, посещаемых только квалифицированным обслуживающим персоналом, следует располагать токопроводы исполнением IP41 и выше?

1

А) 0,5 м.

2

Б) 1,0 м.

3

В) 1,5 м.

4

Г) 2,5 м.

5

Д) Не нормируется.

Пояснение:

ПУЭ п. 2.2.28. В производственных помещениях допускается применение токопроводов исполнения 1Р41 и выше, токопроводы должны быть расположены от уровня пола или площадки обслуживания на высоте не менее 2,5 м.

В производственных помещениях, посещаемых только квалифицированным обслуживающим персоналом (например, в технических этажах зданий и т. п.), высота установки токопроводов исполнения IP41 и выше не нормируется.

В электропомещениях допускается применение токопроводов любого исполнения. Высота установки от уровня пола или площадки обслуживания для токопроводов исполнения ниже IP41 - не менее 2,5 м; IP41 и выше - не нормируется.

№66

Допускается ли совмещенная прокладка токопроводов и технологических трубопроводов на общих опорах?

1

А) Допускается.

2

Б) Не допускается.

3

В) Допускается, но только в горных районах.

Пояснение:

ПУЭ п. 2.2.33. Гибкие токопроводы на открытом воздухе должны прокладываться на самостоятельных опорах. Совмещенная прокладка токопроводов и технологических трубопроводов на общих опорах не допускается.

№67

Какая охранная зона устанавливается при прохождении кабельных линий до 1 кВ в городах под тротуарами?

1

А) 0,3 м в сторону зданий сооружений и на 0,8 м в сторону проезжей части улицы.

2

Б) 0,6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы.

3

В) 1 м в сторону зданий сооружений и на 1,5 м в сторону проезжей части улицы.

Пояснение:

ПУЭ п. 2.3.13. Над подземными кабельными линиями в соответствии с действующими правилами охраны электрических сетей должны устанавливаться охранные зоны в размере площадки над кабелями:

для кабельных линий выше 1 кВ по 1 м с каждой стороны от крайних кабелей;

для кабельных линий до 1 кВ по 1 м с каждой стороны от крайних кабелей, а при прохождении кабельных линий в городах под тротуарами - на 0,6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы.

Для подводных кабельных линий до и выше 1 кВ в соответствии с указанными правилами должна быть установлена охранная зона, определяемая параллельными прямыми на расстоянии 100 м от крайних кабелей.

Охранные зоны кабельных линий используются с соблюдением требований правил охраны электрических сетей.

№68

На каком расстоянии на кабелях, проложенных в кабельных сооружениях, должны располагаться бирки?

1

А) Не реже чем через каждые 50 м.

2

Б) Не реже чем через каждые 100 м.

3

В) Не реже чем через каждые 150 м.

Пояснение:

ПУЭ п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт - номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

№69

Какое максимальное количество силовых кабелей при прокладке в земле рекомендуется прокладывать в траншее?

1

А) 6 силовых кабелей.

2

Б) 8 силовых кабелей.

3

В) 10 силовых кабелей.

Пояснение:

ПУЭ п. 2.3.25. При выборе способов прокладки силовых кабельных линий до 35 кВ необходимо руководствоваться следующим:

1. При прокладке кабелей в земле рекомендуется в одной траншее прокладывать не более шести силовых кабелей. При большем количестве кабелей рекомендуется прокладывать их в отдельных траншеях с расстоянием между группами кабелей не менее 0,5 м или в каналах, туннелях, по эстакадам и в галереях.

2. Прокладка кабелей в туннелях, по эстакадам и в галереях рекомендуется при количестве силовых кабелей, идущих в одном направлении, более 20.

3. Прокладка кабелей в блоках применяется в условиях большой стесненности по трассе, в местах пересечений с железнодорожными путями и проездами, при вероятности разлива металла и т. п.

4. При выборе способов прокладки кабелей по территориям городов должны учитываться первоначальные капитальные затраты и затраты, связанные с производством эксплуатационно-ремонтных работ, а также удобство и экономичность обслуживания сооружений.

№70

Какое минимальное расстояние при прокладке большого количества кабелей проложенных в отдельных траншеях должно быть между группами кабелей?

1

А) 0,2 м.

2

Б) 0,4 м.

3

В) 0,5 м.

4

Г) Не нормируется.

Пояснение:

ПУЭ п. 2.3.25. При выборе способов прокладки силовых кабельных линий до 35 кВ необходимо руководствоваться следующим:

1. При прокладке кабелей в земле рекомендуется в одной траншее прокладывать не более шести силовых кабелей. При большем количестве кабелей рекомендуется прокладывать их в отдельных траншеях с расстоянием между группами кабелей не менее 0,5 м или в каналах, туннелях, по эстакадам и в галереях.

2. Прокладка кабелей в туннелях, по эстакадам и в галереях рекомендуется при количестве силовых кабелей, идущих в одном направлении, более 20.

3. Прокладка кабелей в блоках применяется в условиях большой стесненности по трассе, в местах пересечений с железнодорожными путями и проездами, при вероятности разлива металла и т. п.

№71

При каком количестве силовых кабелей идущих в одном направлении рекомендуется прокладка кабелей в туннелях, по эстакадам и в галереях?

1

А) Менее 5.

2

Б) Не более 10.

3

В) Более 20.

Пояснение:

ПУЭ п. 2.3.25. При выборе способов прокладки силовых кабельных линий до 35 кВ необходимо руководствоваться следующим:

1. При прокладке кабелей в земле рекомендуется в одной траншее прокладывать не более шести силовых кабелей. При большем количестве кабелей рекомендуется прокладывать их в отдельных траншеях с расстоянием между группами кабелей не менее 0,5 м или в каналах, туннелях, по эстакадам и в галереях.

2. Прокладка кабелей в туннелях, по эстакадам и в галереях рекомендуется при количестве силовых кабелей, идущих в одном направлении, более 20.

3. Прокладка кабелей в блоках применяется в условиях большой стесненности по трассе, в местах пересечений с железнодорожными путями и проездами, при вероятности разлива металла и т. п.

№72

В каких местах из перечисленных должна применяться прокладка кабелей в блоках?

1

А) Только в местах пересечений с железнодорожными путями.

2

Б) Только в местах пересечений с железнодорожными проездами.

3

В) Только в местах, где существует вероятность разлива металла.

4

Г) Во всех перечисленных местах.

Пояснение:

ПУЭ п. 2.3.25. При выборе способов прокладки силовых кабельных линий до 35 кВ необходимо руководствоваться следующим:

1. При прокладке кабелей в земле рекомендуется в одной траншее прокладывать не более шести силовых кабелей. При большем количестве кабелей рекомендуется прокладывать их в отдельных траншеях с расстоянием между группами кабелей не менее 0,5 м или в каналах, туннелях, по эстакадам и в галереях.

2. Прокладка кабелей в туннелях, по эстакадам и в галереях рекомендуется при количестве силовых кабелей, идущих в одном направлении, более 20.

3. Прокладка кабелей в блоках применяется в условиях большой стесненности по трассе, в местах пересечений с железнодорожными путями и проездами, при вероятности разлива металла и т. п.

4. При выборе способов прокладки кабелей по территориям городов должны учитываться первоначальные капитальные затраты и затраты, связанные с производством эксплуатационно-ремонтных работ, а также удобство и экономичность обслуживания сооружений.

№73

При каком числе кабелей допускается осуществлять их прокладку непосредственно в грунте?

1

А) Не более четырех.

2

Б) Не более шести.

3

В) Не более восьми.

4

Г) Не более десяти.

Пояснение:

ПУЭ п. 2.3.32. Осуществление разных видов прокладок кабелей в районах многолетней мерзлоты должно производиться с учетом следующего:

1. Для прокладки кабелей в земляных траншеях наиболее пригодными грунтами являются дренирующие грунты (скальные, галечные, гравийные, щебенистые и крупнопесчаные); пучинистые и просадочные грунты непригодны для прокладки в них кабельных линий. Прокладку кабелей непосредственно в грунте допускается осуществлять при числе кабелей не более четырех. По грунтово-мерзлотным и климатическим условиям запрещается прокладка кабелей в трубах, проложенных в земле. На пересечениях с другими кабельными линиями, дорогами и подземными коммуникациями кабели следует защищать железобетонными плитами.

Прокладка кабелей вблизи зданий не допускается. Ввод кабелей из траншеи в здание при отсутствии вентилируемого подполья должен выполняться выше нулевой отметки.

2. Прокладку кабелей в каналах допускается применять в местах, где деятельный слой состоит из непучинистых грунтов и имеет ровную поверхность с уклоном не более 0,2%, обеспечивающим сток поверхностных вод. Кабельные каналы следует выполнять из водонепроницаемого железобетона и покрывать снаружи надежной гидроизоляцией. Сверху каналы необходимо закрывать железобетонными плитами. Каналы могут выполняться заглубленными в грунт и без заглубления (поверх грунта). В последнем случае под каналом и вблизи него должна быть выполнена подушка толщиной не менее 0,5 м из сухого грунта.

№74

Какие кабели должны применяться для прокладки кабельных линий в кабельных блоках и трубах?

1

А) Только кабели с ленточной броней.

2

Б) Как правило, должны применяться кабели с резиновой изоляцией в поливинилхлоридной оболочке.

3

В) Как правило, должны применяться небронированные кабели в свинцовой усиленной оболочке.

4

Г) Только кабели в алюминиевой оболочке.

Пояснение:

ПУЭ п. 2.3.42. Для кабельных линий, прокладываемых в кабельных блоках и трубах, как правило, должны применяться небронированные кабели в свинцовой усиленной оболочке. На участках блоков и труб, а также ответвлений от них длиной до 50 м допускается прокладка бронированных кабелей в свинцовой или алюминиевой оболочке без наружного покрова из кабельной пряжи. Для кабельных линий, прокладываемых в трубах, допускается применение кабелей в пластмассовой или резиновой оболочке.

№75

Какие кабели рекомендуется применять для кабельных линий, прокладываемых по железнодорожным мостам, а так же по другим мостам с интенсивным движением транспорта?

1

А) Бронированные кабели в алюминиевой оболочке.

2

Б) Кабели с ленточной броней.

3

В) Кабели с резиновой изоляцией в пластмассовой оболочке.

Пояснение:

ПУЭ п. 2.3.47. Для кабельных линий, прокладываемых по железнодорожным мостам, а также по другим мостам с интенсивным движением транспорта, рекомендуется применять бронированные кабели в алюминиевой оболочке.

№76

Какое минимальное количество датчиков должно быть установлено на каждой секции кабельной маслонаполненной линии низкого давления?

1

А) Один.

2

Б) Два.

3

В) Не нормируется.

Пояснение:

ПУЭ п. 2.3.61. На каждой секции кабельной маслонаполненной линии низкого давления должно быть установлено по крайней мере два датчика, на линии высокого давления - датчик на каждом подпитывающем агрегате. Аварийные сигналы должны передаваться на пункт с постоянным дежурством персонала. Система сигнализации давления масла должна иметь защиту от влияния электрических полей силовых кабельных линий.

№77

В каких местах из перечисленных, допускается прокладка маслопровода, соединяющего коллектор подпитывающего агрегата с кабельной маслонаполненной линией высокого давления?

1

А) Только в утепленных траншеях.

2

Б) Только в лотках.

3

В) Только в каналах.

4

Г) Только в земле ниже зоны промерзания.

5

Д) Во всех перечисленных местах при условии обеспечения положительной температуры окружающей среды.

Пояснение:

ПУЭ п. 2.3.63. Маслопровод, соединяющий коллектор подпитывающего агрегата с кабельной маслонаполненной линией высокого давления, должен прокладываться в помещениях с положительной температурой. Допускается прокладка его в утепленных траншеях, лотках, каналах и в земле ниже зоны промерзания при условии обеспечения положительной температуры окружающей среды.

№78

Какое максимальное количество соединительных муфт для трехжильных кабелей 1-10 кВ сечениями 3х120 - 3х240 мм должно быть на 1 км вновь строящихся кабельных линий?

1

А) 5 штук.

2

Б) 6 штук.

3

В) 8 штук.

Пояснение:

ПУЭ п. 2.3.70. Число соединительных муфт на 1 км вновь строящихся кабельных линий должно быть не более: для трехжильных кабелей 1-10 кВ сечением до 3х95 мм 4 шт.; для трехжильных кабелей 1-10 кВ сечениями 3х120 - 3х240 мм 5 шт.; для трехфазных кабелей 20-35 кВ 6 шт.; для одножильных кабелей 2 шт.

Для кабельных линий 110-220 кВ число соединительных муфт определяется проектом.

Использование маломерных отрезков кабелей для сооружения протяженных кабельных линий не допускается.

№79

Где должен быть заземлен стальной трубопровод маслонаполненных кабелей линий высокого давления, проложенных в земле?

1

А) Во всех колодцах и по концам.

2

Б) Только по концам.

3

В) По концам и в промежуточных точках, определяемых расчетами в проекте.

Пояснение:

ПУЭ п. 2.3.74. Стальной трубопровод маслонаполненных кабельных линий высокого давления, проложенных в земле, должен быть заземлен во всех колодцах и по концам, а проложенных в кабельных сооружениях - по концам и в промежуточных точках, определяемых расчетами в проекте.

При необходимости активной защиты стального трубопровода от коррозии заземление его выполняется в соответствии с требованиями этой защиты, при этом должна быть обеспечена возможность контроля электрического сопротивления антикоррозийного покрытия.

№80

На каком расстоянии должны располагаться аварийные выходы в протяженных кабельных сооружениях тепловых электростанций?

1

А) Не реже чем через 50 м.

2

Б) Не реже чем через 100 м.

3

В) Не реже чем через 150 м.

Пояснение:

ПУЭ п. 2.3.81. Кабельные этажи и туннели, в которых размещаются кабели различных энергоблоков электростанции, включая кабельные этажи и туннели под блочными щитами управления, должны быть разделены поблочно и отделены от других помещений, кабельных этажей, туннелей, шахт, коробов и каналов несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее 0,75 ч, в том числе в местах прохода кабелей.

В местах предполагаемого прохода кабелей через перегородки и перекрытия в целях обеспечения возможности замены и дополнительной прокладки кабелей должна предусматриваться перегородка из несгораемого, легко пробиваемого материала с пределом огнестойкости не менее 0,75 ч.

В протяженных кабельных сооружениях тепловых электростанций должны предусматриваться аварийные выходы, расположенные, как правило, не реже чем через 50 м.

Кабельные хозяйства электростанций должны быть отделены от отходящих сетевых кабельных туннелей и коллекторов несгораемыми перегородками с пределом огнестойкости не менее 0,75 ч.

№81

Какое покрытие для защиты от механических повреждений должны иметь кабели напряжением 35 кВ и выше, проложенные в земле?

1

А) Покрытие из деревянных настилов толщиной не менее50 мм.

2

Б) Покрытие из железобетонных плит толщиной не менее 50 мм.

3

В) Покрытие из стальных листов толщиной не менее5 мм.

Пояснение:

ПУЭ п. 2.3.83. При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ - плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля - вдоль трассы кабельной линии. Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.

№82

Какое покрытие для защиты от механических повреждений должны иметь кабели напряжением ниже 35 кВ?

1

А) Покрытие должно быть выполнено плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей.

2

Б) Покрытие должно быть выполнено из силикатного кирпича в два слоя поперек трассы кабелей.

3

В) Покрытие должно быть выполнено плитами или дырчатым кирпичом в один слой поперек трассы кабелей.

Пояснение:

ПУЭ п.2.3.83. При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака. Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ - плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля - вдоль трассы кабельной линии. Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается. При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений. Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия производятся в редких случаях.

№83

Каким должно быть минимальное расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений?

1

А) 0,4 м.

2

Б) 0,5 м.

3

В) 0,6 м.

4

Г) Не нормируется.

Пояснение:

ПУЭ п. 2.3.85. Расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 м. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается. При прокладке транзитных кабелей в подвалах и технических подпольях жилых и общественных зданий следует руководствоваться СНиП Госстроя России

№84

Каким должно быть расстояние по горизонтали в свету между контрольными кабелями при параллельной прокладке кабельных линий?

1

А) Не менее 150 мм.

2

Б) Не более 450 мм.

3

В) Не менее 600 мм.

4

Г) Не нормируется.

Пояснение:

ПУЭ п. 2.3.86. При параллельной прокладке кабельных линий расстояние по горизонтали в свету между кабелями должно быть не менее:

1) 100 мм между силовыми кабелями до 10 кВ, а также между ними и контрольными кабелями;

2) 250 мм между кабелями 20-35 кВ и между ними и другими кабелями;

3) 500 мм* между кабелями, эксплуатируемыми различными организациями, а также между силовыми кабелями и кабелями связи;

4) 500 мм между маслонаполненными кабелями 110-220 кВ и другими кабелями; при этом кабельные маслонаполненные линии низкого давления отделяются одна от другой и от других кабелей железобетонными плитами, поставленными на ребро; кроме того, следует производить расчет электромагнитного влияния на кабели связи.

Допускается в случаях необходимости по согласованию между эксплуатирующими организациями с учетом местных условий уменьшение расстояний, указанных в п. 2 и 3, до 100 мм, а между силовыми кабелями до 10 кВ и кабелями связи, кроме кабелей с цепями, уплотненными высокочастотными системами телефонной связи, до 250 мм при условии защиты кабелей от повреждений, могущих возникнуть при КЗ в одном из кабелей (прокладка в трубах, установка несгораемых перегородок и т. п.).

Расстояние между контрольными кабелями не нормируется.

№85

Каким должно быть расстояние от кабелей до стволов деревьев при прокладке кабельных линий в зоне насаждений?

1

А) Не менее 0,5 м.

2

Б) Не менее 1,0 м.

3

В) Не менее 2,0 м.

4

Г) Не регламентируется.

Пояснение:

ПУЭ п. 2.3.87. При прокладке кабельных линий в зоне насаждений расстояние от кабелей до стволов деревьев должно быть, как правило, не менее 2 м. Допускается по согласованию с организацией, в ведении которой находятся зеленые насаждения, уменьшение этого расстояния при условии прокладки кабелей в трубах, проложенных путем подкопки.

При прокладке кабелей в пределах зеленой зоны с кустарниковыми посадками указанные расстояния допускается уменьшить до 0,75 м.

№86

Каким должно быть расстояние в свету между кабелем и стенкой канала теплопровода при прокладке кабельной линии параллельно с теплопроводом?

1

А) Не менее 0,5 м.

2

Б) Не менее 1,0 м.

3

В) Не менее 2,0 м.

Пояснение:

ПУЭ п. 2.3.89. При прокладке кабельной линии параллельно с теплопроводом расстояние в свету между кабелем и стенкой канала теплопровода должно быть не менее 2 м или теплопровод на всем участке сближения с кабельной линией должен иметь такую теплоизоляцию, чтобы дополнительный нагрев земли теплопроводом в месте прохождения кабелей в любое время года не превышал 10 град. C для кабельных линий до 10 кВ и 5 град. C - для линий 20 - 220 кВ.

№87

Сколько должно составлять расстояние от кабеля КЛ до вертикальной плоскости, проходящей через крайний провод ВЛ 110 кВ при их параллельной прокладке?

1

А) Не более 3 м.

2

Б) Не менее 6 м.

3

В) Не более 8 м.

4

Г) Не менее 10 м.

Пояснение:

ПУЭ п. 2.3.93. При прокладке кабельной линии параллельно с ВЛ 110 кВ и выше расстояние от кабеля до вертикальной плоскости, проходящей через крайний провод линии, должно быть не менее 10 м.

Расстояние в свету от кабельной линии до заземленных частей и заземлителей опор ВЛ выше 1 кВ должно быть не менее 5 м при напряжении до 35 кВ, 10 м при напряжении 110 кВ и выше. В стесненных условиях расстояние от кабельных линий до подземных частей и заземлителей отдельных опор ВЛ выше 1 кВ допускается не менее 2 м; при этом расстояние от кабеля до вертикальной плоскости, проходящей через провод ВЛ, не нормируется.

Расстояние в свету от кабельной линии до опоры ВЛ до 1 кВ должно быть не менее 1 м, а при прокладке кабеля на участке сближения в изолирующей трубе 0,5 м.

На территориях электростанций и подстанций в стесненных условиях допускается прокладывать кабельные линии на расстояниях не менее 0,5 м от подземной части опор воздушных связей (токопроводов) и ВЛ выше 1 кВ, если заземляющие устройства этих опор присоединены к контуру заземления подстанций.

№88

В каких трубах не допускается прокладка маслонаполненных однофазных кабелей низкого давления?

1

А) В асбестоцементных трубах.

2

Б) В бетонных трубах.

3

В) В керамических трубах.

4

Г) В стальных трубах.

Пояснение:

ПУЭ п. 2.3.102. Для изготовления кабельных блоков, а также для прокладки кабелей в трубах допускается применять стальные, чугунные асбестоцементные, бетонные, керамические и тому подобные трубы. При выборе материала для блоков и труб следует учитывать уровень грунтовых вод и их агрессивность, а также наличие блуждающих токов.

Маслонаполненные однофазные кабели низкого давления необходимо прокладывать только в асбестоцементных и других трубах из немагнитного материала, при этом каждая фаза должна прокладываться в отдельной трубе.

№89

В каких случаях из перечисленных переход кабелей из блоков в землю допускается осуществлять без кабельных колодцев?

1

А) При числе кабелей до 10 и напряжении не выше 35 кВ.

2

Б) При числе кабелей более 10 и напряжением выше 35 кВ.

3

В) Не допускается без кабельных колодцев осуществлять переход кабелей из блоков в землю.

4

Г) Правила устройства электроустановок (ПУЭ).

5

Д) Прокладка кабельных линий в кабельных блоках, трубах и железобетонных лотках.

Пояснение:

ПУЭ п. 2.3.108. В местах, где изменяется направление трассы кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться также и на прямолинейных участках трассы на расстоянии один от другого, определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и напряжении не выше 35 кВ переход кабелей из блоков в землю допускается осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков должны быть заделаны водонепроницаемым материалом.

№90

На отсеки какой длины должны разделяться несгораемыми перегородками протяженные туннели при наличии силовых и контрольных кабелей?

1

А) Не более 50 м.

2

Б) Не более 200 м.

3

В) Не более 150 м.

4

Г) Не менее 200 м.

Пояснение:

ПУЭ п. 2.3.113. Кабельные этажи, туннели, галереи, эстакады и шахты должны быть отделены от других помещений и соседних кабельных сооружений несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее 0,75 ч. Такими же перегородками протяженные туннели должны разделяться на отсеки длиной не более 150 м при наличии силовых и контрольных кабелей и не более 100 м при наличии маслонаполненных кабелей. Площадь каждого отсека двойного пола должна быть не более 600 м2.

№91

Допускается ли в кабельном сооружении иметь один выход?

1

А) Допускается.

2

Б) Не допускается.

3

В) Допускается, но только при длине кабельного сооружения не более 25 м.

4

Г) Допускается, но только длине кабельного сооружения не менее 50 м.

Пояснение:

ПУЭ п. 2.3.113. Выходы из кабельных сооружений должны предусматриваться наружу или в помещения с производствами категорий Г и Д. Количество и расположение выходов из кабельных сооружений должно определяться, исходя из местных условий, но их должно быть не менее двух. При длине кабельного сооружения не более 25 м допускается иметь один выход.

№92

Чем должны перекрываться кабельные каналы и двойные полы в распределительных устройствах и помещениях?

1

А) Съемными несгораемыми плитами.

2

Б) Рифленой сталью.

3

В) Деревянными щитами с паркетом, защищенными снизу асбестом и по асбесту жестью.

4

Г) Пластиковыми перекрытиями.

Пояснение:

ПУЭ п. 2.3.115. Кабельные каналы и двойные полы в распределительных устройствах и помещениях должны перекрываться съемными несгораемыми плитами. В электромашинных и тому подобных помещениях каналы рекомендуется перекрывать рифленой сталью, а в помещениях щитов управления с паркетными полами - деревянными щитами с паркетом, защищенными снизу асбестом и по асбесту жестью. Перекрытие каналов и двойных полов должно быть рассчитано на передвижение по нему соответствующего оборудования.

№93

Сколько должно составлять расстояние в производственных помещениях между параллельно проложенными силовыми кабелями и трубопроводами с горючими жидкостями?

1

А) Не менее 0,25 м.

2

Б) Не менее 0,5 м.

3

В) Не менее 0,8 м.

4

Г) Не менее 1,0 м.

Пояснение:

ПУЭ п. 2.3.134. При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

1. Кабели должны быть доступны для ремонта, а открыто проложенные - и для осмотра.

Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями, приведенными в 2.3.15.

2. Расстояние в свету между кабелями должно соответствовать приведенному в табл. 2.3.1.

3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями - не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

№94

На какую глубину кабели должны заглубляться в дно на прибрежных и мелководных участках при пересечении кабельными линиями рек и каналов?

1

А) Не менее 0,5 м.

2

Б) Не более 0,7 м.

3

В) Не менее 1,0 м.

Пояснение:

ПУЭ п. 2.3.139. При пересечении кабельными линиями рек, каналов и т. п. кабели, как правило, должны заглубляться в дно на глубину не менее 1 м на прибрежных и мелководных участках, а также на судоходных и сплавных путях; 2 м при пересечении кабельными маслонаполненными линиями.

В водоемах, где периодически производятся дноуглубительные работы, кабели заглубляются в дно до отметки, определяемой по согласованию с организациями водного транспорта.

№95

При какой минимальной толщине слоя земли в земляной траншее допускается прокладка кабельных линий по плотинам, дамбам, пирсам и причалам?

1

А) 0,5 м.

2

Б) 0,8 м.

3

В) 1,0 м.

Пояснение:

ПУЭ п. 2.3.149. Прокладка кабельных линий по плотинам, дамбам, пирсам и причалам непосредственно в земляной траншее допускается при толщине слоя земли не менее 1 м.

№96

Каким должно быть сопротивление заземляющих устройств, предназначенных для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ?

1

А) Не более 15 Ом.

2

Б) Не более 20 Ом.

3

В) Не более 30 Ом.

4

Г) Не более 60 Ом.

Пояснение:

ПУЭ п. 2.4.38. На опорах ВЛ должны быть выполнены заземляющие устройства, предназначенные для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ. Сопротивление заземляющего устройства должно быть не более 30 Ом.

№97

Какой из перечисленных типов опор устанавливается в местах изменения направления трассы ВЛ?

1

А) Промежуточные опоры.

2

Б) Анкерные опоры.

3

В) Угловые опоры.

4

Г) Концевые опоры.

Пояснение:

ПУЭ п. 2.4.50. На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

1) промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

2) анкерные, устанавливаемые для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов ВЛ. Эти опоры должны воспринимать в нормальных режимах работы усилия от разности тяжения проводов, направленные вдоль ВЛ;

3) угловые, устанавливаемые в местах изменения направления трассы ВЛ. Эти опоры при нормальных режимах работы должны воспринимать результирующую нагрузку от тяжения проводов смежных пролетов. Угловые опоры могут быть промежуточными и анкерного типа;

№98

Какой из перечисленных типов опор устанавливается на прямых участках трассы ВЛ?

1

А) Промежуточные опоры.

2

Б) Анкерные опоры.

3

В) Угловые опоры.

4

Г) Концевые опоры.

Пояснение:

ПУЭ п. 2.4.50. На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

1) промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

№99

Какой из перечисленных типов опор устанавливается в местах изменения числа, марок и сечений проводов ВЛ?

1

А) Промежуточные опоры.

2

Б) Анкерные опоры.

3

В) Угловые опоры.

4

Г) Концевые опоры.

Пояснение:

ПУЭ п. 2.4.50. На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

2) анкерные, устанавливаемые для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов ВЛ. Эти опоры должны воспринимать в нормальных режимах работы усилия от разности тяжения проводов, направленные вдоль ВЛ;

№100

Какое наименьшее допустимое расстояние по горизонтали должно быть соблюдено от подземных частей опор или заземляющих устройств опор до пожарных гидрантов, колодцев, люков канализации и водоразборных колонок?

1

А) Расстояние не менее 2,0 м.

2

Б) Расстояние не менее 1,0 м.

3

В) Расстояние не менее 0,5 м.

4

Г) Расстояние не менее 0,35 м.

Пояснение:

ПУЭ п. 2.4.61. Расстояния по горизонтали от подземных частей опор или заземлителей опор до подземных кабелей, трубопроводов и наземных колонок различного назначения должны быть не менее приведенных в табл.2.4.4.

Наименьшее допустимое расстояние по горизонтали от подземных частей опор или заземляющих устройств опор до подземных кабелей, трубопроводов и наземных колонок

№101

Какое наименьшее расстояние должно быть установлено от проводов ВЛ до уровня льда при пересечении ВЛ с несудоходными реками и каналами?

1

А) Не менее 6,0 м.

2

Б) Не менее 5,0 м.

3

В) Не менее 4,5 м.

4

Г) Не менее 3,5 м.

Пояснение:

ПУЭ п. 2.4.63. Пересечение ВЛ с судоходными реками и каналами не рекомендуется. При необходимости выполнения такого пересечения ВЛ должны сооружаться в соответствии с требованиями 2.5.268-2.5.272. При пересечении несудоходных рек и каналов наименьшие расстояния от проводов ВЛ до наибольшего уровня воды должно быть не менее 2 м, а до уровня льда - не менее 6 м.

№102

Какое из перечисленных требований, предъявляемых к совместной подвеске на общих опорах проводов ВЛ до 1 кВ и защищенных проводов ВЛЗ 6-20 кВ указано неверно?

1

А) ВЛ до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ.

2

Б) Провода ВЛЗ 6-20 кВ должны располагаться ниже проводов ВЛ до 1 кВ.

3

В) Крепление проводов ВЛЗ 6-20 кВ на штыревых изоляторах должно выполняться усиленным.

Пояснение:

ПУЭ п. 2.4.69. При подвеске на общих опорах проводов ВЛ до 1 кВ и защищенных проводов ВЛЗ 6-20 кВ должны соблюдаться следующие требования:

1) ВЛ до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

2) провода ВЛЗ 6-20 кВ должны располагаться, как правило, выше проводов ВЛ до 1 кВ;

3) крепление проводов ВЛЗ 6-20 кВ на штыревых изоляторах должно выполняться усиленным.

№103

Для чего служит волоконно-оптическая линия связи на воздушных линиях электропередачи?

1

А) Для электропередачи.

2

Б) Для передачи информации.

3

В) Для повышения эффективности диспетчерского управления.

Пояснение:

ПУЭ п. 2.5.178. Волоконно-оптической линией связи на воздушных линиях электропередачи (ВОЛС-ВЛ) называется линия связи, для передачи информации по которой служит оптический кабель (ОК), размещаемый на элементах ВЛ.

№104

Допускается ли прохождение ВЛ по территории стадионов, учебных и детских учреждений?

1

А) Не допускается.

2

Б) Допускается.

3

В) Допускается при согласовании с Ростехнадзором.

4

Г) Допускается при соответствующем обосновании в рабочей документации.

Пояснение:

ПУЭ п. 2.5.216. Расстояния по горизонтали от крайних проводов ВЛ при наибольшем их отклонении до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений должны быть не менее: 2 м - для ВЛ до 20 кВ, 4 м - для ВЛ 35-110 кВ, 5 м - для ВЛ 150 кВ и 6 м - для ВЛ 220 кВ.

Расстояния по горизонтали от крайних проводов ВЛ 330 кВ и выше должны быть не менее:

до ближайших частей непроизводственных и производственных зданий и сооружений электрических станций и подстанций при наибольшем отклонении проводов: 8 м - для ВЛ 330 кВ, 10 м - для ВЛ 500-750 кВ;

до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений (кроме электрических станций и подстанций) при неотклоненном положении проводов: 20 м - для ВЛ 330 кВ, 30 м - для ВЛ 500 кВ, 40 м - для ВЛ 750 кВ.

Прохождение ВЛ по территориям стадионов, учебных и детских учреждений не допускается.

№105

Какое требование, предъявляемое к установке приборов и аппаратов в РУ напряжением до 1 кВ, приведено неверно?

1

А) Аппараты и приборы следует располагать так, чтобы возникающие в них при эксплуатации искры или электрические дуги не могли причинить вреда обслуживающему персоналу.

2

Б) Аппараты рубящего типа должны устанавливаться так, чтобы они могли замкнуть цепь самопроизвольно, под действием силы тяжести.

3

В) Рубильники с непосредственным ручным управлением (без привода), предназначенные для включения и отключения тока нагрузки и имеющие контакты, обращенные к оператору, должны быть защищены несгораемыми оболочками без отверстий и щелей.

4

Г) На приводах коммутационных аппаратов должны быть четко указаны положения "включено", "отключено".

Пояснение:

ПУЭ п. 4.1.8. Аппараты и приборы следует располагать так, чтобы возникающие в них при эксплуатации искры или электрические дуги не могли причинить вреда обслуживающему персоналу, воспламенить или повредить окружающие предметы, вызвать КЗ или замыкание на землю.

4.1.9. Аппараты рубящего типа должны устанавливаться так, чтобы они не могли замкнуть цепь самопроизвольно, под действием силы тяжести. Их подвижные токоведущие части в отключенном положении, как правило, не должны быть под напряжением.

4.1.10. Рубильники с непосредственным ручным управлением (без привода), предназначенные для включения и отключения тока нагрузки и имеющие контакты, обращенные к оператору, должны быть защищены несгораемыми оболочками без отверстий и щелей. Указанные рубильники, предназначенные лишь для снятия напряжения, допускается устанавливать открыто при условии, что они будут недоступны для неквалифицированного персонала.

4.1.11. На приводах коммутационных аппаратов должны быть четко указаны положения "включено", "отключено".

№106

Каким образом должны устанавливаться резьбовые (пробочные) предохранители?

1

А) Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы обеспечить защиту резьбы и концов трубы от повреждения.

2

Б) Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы питающие провода присоединялись к контактному винту, а отходящие к электроприемникам - к винтовой гильзе.

3

В) Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы исключать попадание пыли и влаги на резьбу.

Пояснение:

ПУЭ п. 4.1.13. Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы питающие провода присоединялись к контактному винту, а отходящие к электроприемникам - к винтовой гильзе (см. гл.3.1).

№107

Какой должна быть высота сплошного ограждения токоведущих частей в РУ, установленных в помещениях, доступных для неквалифицированного персонала?

1

А) Не менее 1,5 м.

2

Б) Не менее 1,6 м.

3

В) Не менее 1,9 м.

4

Г) Не менее 1,7 м.

Пояснение:

ПУЭ п. 4.1.25. Распределительные устройства, установленные в помещениях, доступных для неквалифицированного персонала, должны иметь токоведущие части, закрытые сплошными ограждениями, либо должны быть выполнены со степенью защиты не менее IP2X. В случае применения РУ с открытыми токоведущими частями оно должно быть ограждено и оборудовано местным освещением. При этом ограждение должно быть сетчатым, сплошным или смешанным высотой не менее 1,7 м. Дверцы входа за ограждение должны запираться на ключ. Расстояние от сетчатого ограждения до неизолированных токоведущих частей устройства должно быть не менее 0,7 м, а от сплошных - в соответствии с 4.1.15. Ширина проходов принимается в соответствии с 4.1.23.

№108

Какое из перечисленных требований, предъявляемых к ограждениям в РУ, установленных в производственных помещениях, приведено неверно?

1

А) Съемные ограждения должны выполняться так, чтобы их удаление было невозможно без специального инструмента.

2

Б) Дверцы входа за ограждение должны запираться на ключ.

3

В) Распределительные устройства, установленные в помещениях, доступных для неквалифицированного персонала, должны иметь токоведущие части, закрытые сплошными ограждениями, либо должны быть выполнены со степенью защиты не менее IP2X.

4

Г) Расстояние от сетчатого ограждения до неизолированных токоведущих частей устройства должно быть не менее 0,6 м.

Пояснение:

ПУЭ п. 4.1.27. Съемные ограждения должны выполняться так, чтобы их удаление было невозможно без специального инструмента. Дверцы должны запираться на ключ.

4.1.25. Распределительные устройства, установленные в помещениях, доступных для неквалифицированного персонала, должны иметь токоведущие части, закрытые сплошными ограждениями, либо должны быть выполнены со степенью защиты не менее IP2X. В случае применения РУ с открытыми токоведущими частями оно должно быть ограждено и оборудовано местным освещением. При этом ограждение должно быть сетчатым, сплошным или смешанным высотой не менее 1,7 м. Дверцы входа за ограждение должны запираться на ключ. Расстояние от сетчатого ограждения до неизолированных токоведущих частей устройства должно быть не менее 0,7 м, а от сплошных - в соответствии с 4.1.15. Ширина проходов принимается в соответствии с 4.1.23.

№109

Выше какой температуры не должны нагреваться от воздействия электрического тока строительные конструкции, доступные для прикосновения персонала?

1

А) Строительные конструкции, доступные для прикосновения персонала, не должны нагреваться от воздействия электрического тока выше 50 °С.

2

Б) Строительные конструкции, доступные для прикосновения персонала, не должны нагреваться от воздействия электрического тока выше 60 °С.

3

В) Строительные конструкции, доступные для прикосновения персонала, не должны нагреваться от воздействия электрического тока выше 70 °С.

4

Г) Строительные конструкции, доступные для прикосновения персонала, не должны нагреваться от воздействия электрического тока выше 80 °С.

Пояснение:

ПУЭ п. 4.2.20. Конструкции, на которых установлены электрооборудование, аппараты, токоведущие части и изоляторы, должны выдерживать нагрузки от их веса, тяжения, коммутационных операций, воздействия ветра, гололеда и КЗ, а также сейсмических воздействий.

Строительные конструкции, доступные для прикосновения персонала, не должны нагреваться от воздействия электрического тока выше 50 °С; недоступные для прикосновения - выше 70 °С.

Конструкции на нагрев могут не проверяться, если по токоведущим частям проходит переменный ток 1000 А и менее.

№110

К какому классу по взрывоопасности относятся помещения аккумуляторных батарей, в которых производится заряд аккумуляторов при напряжении более 2,3 В на элемент?

1

А) В-Iа.

2

Б) В-Iб.

3

В) В-Iг.

4

Г) В-IIа.

Пояснение:

ПУЭ п. 4.4.2. Помещения аккумуляторных батарей, в которых производится заряд аккумуляторов при напряжении более 2,3 В на элемент, относятся к взрывоопасным класса В-Iа (см. также 4.4.29 и 4.4.30).

Помещения аккумуляторных батарей, работающих в режиме постоянного подзаряда и заряда с напряжением до 2,3 В на элемент, являются взрывоопасными только в периоды формовки батарей и заряда после их ремонта с напряжением более 2,3 В на элемент. В условиях нормальной эксплуатации с напряжением до 2,3 В на элемент эти помещения не являются взрывоопасными.

№111

Какая ширина проходов для обслуживания аккумуляторных батарей должна быть в свету между аккумуляторами при двустороннем расположении аккумуляторов?

1

А) Не менее 1,0 м.

2

Б) Не менее 1,2 м.

3

В) Не менее 0,8 м.

4

Г) Не менее 0,6 м.

Пояснение:

ПУЭ п. 4.4.17. Проходы для обслуживания аккумуляторных батарей должны быть шириной в свету между аккумуляторами не менее 1 м при двустороннем расположении аккумуляторов и 0,8 м при одностороннем. Размещение аккумуляторных батарей должно производиться с соблюдением требований ГОСТ на стеллажи для стационарных установок электрических аккумуляторов.

№112

Каким должно быть напряжение между токоведущими частями соседних аккумуляторов разных рядов в период нормальной работы (не заряда) при установке аккумуляторов в два ряда без прохода между рядами?

1

А) Не должно превышать 80 В.

2

Б) Не должно превышать 75 В.

3

В) Не должно превышать 70 В.

4

Г) Не должно превышать 65 В.

Пояснение:

ПУЭ п. 4.4.19. Расстояния между токоведущими частями аккумуляторов должны быть не менее 0,8 м при напряжении выше 65 В до 250 В в период нормальной работы (не заряда) и 1 м - при напряжении выше 250 В.

При установке аккумуляторов в два ряда без прохода между рядами напряжение между токоведущими частями соседних аккумуляторов разных рядов не должно превышать 65 В в период нормальной работы (не заряда).

№113

При каком значении температуры в помещении уменьшается емкость аккумуляторной батареи?

1

А) Ниже +15 °С.

2

Б) Выше +15 °С.

3

В) Выше +20 °С.

4

Г) Ниже +10 °С.

Пояснение:

ПУЭ п. 4.4.25. При выборе и расчете аккумуляторной батареи следует учитывать уменьшение ее емкости при температуре в помещении аккумуляторной батареи ниже +15 °С.

№114

К производствам какой категории относятся помещения аккумуляторных батарей?

1

А) К производствам категории А.

2

Б) К производствам категории Б.

3

В) К производствам категории Г.

4

Г) К производствам категории Е.

Пояснение:

ПУЭ п. 4.4.27. Помещения аккумуляторных батарей относятся к производствам категории Е и должны размещаться в зданиях не ниже II степени огнестойкости по противопожарным требованиям СНиП 21-01-97 Госстроя России.Двери и оконные рамы могут быть деревянными.

№115

Какой должна быть температура в помещениях аккумуляторных батарей в холодное время на уровне расположения аккумуляторов на подстанциях без постоянного дежурства персонала, если аккумуляторная батарея выбрана из расчета работы только на включение и отключение выключателей?

1

А) Не ниже 0 °С.

2

Б) Не ниже +10 °С.

3

В) Не ниже +5 °С.

4

Г) Не ниже -3 °С.

Пояснение:

ПУЭ п. 4.4.44. Температура в помещениях аккумуляторных батарей в холодное время на уровне расположения аккумуляторов должна быть не ниже +10 °С

На подстанциях без постоянного дежурства персонала, если аккумуляторная батарея выбрана из расчета работы только на включение и отключение выключателей, допускается принимать указанную температуру не ниже 0 °С.

№116

К производствам какой категории по пожарной и взрывопожарной опасности (в соответствии с ПУЭ) относятся электромашинные помещения?

1

А) Г.

2

Б) Б.

3

В) А.

4

Г) В.

5

Д) Д.

Пояснение:

ПУЭ п. 5.1.4. Электромашинные помещения следует относить к помещениям с производством категории Г по взрывопожарной и пожарной опасности.

№117

В каком случае следует предусматривать выполнение кабельного этажа или кабельного туннеляв подвальном этаже электромашинного помещения?

1

А) При открытой прокладке до 200 силовых и контрольных кабелей или более 90 силовых кабелей.

2

Б) При открытой прокладке более 350 силовых и контрольных кабелей или более 150 силовых кабелей в наиболее загруженном кабелями сечении подвала.

3

В) При открытой прокладке более 250 силовых и контрольных кабелей или более 100 силовых кабелей в наиболее загруженном кабелями сечении подвала.

4

Г) При открытой прокладке более 150 силовых и контрольных кабелей или более 120 силовых кабелей, расположенных в сечении, проходящем через вход в подвал.

Пояснение:

ПУЭ п. 5.1.14. В подвальном этаже ЭМП следует предусматривать выполнение кабельного этажа или кабельного туннеля при открытой прокладке более 350 силовых и контрольных кабелей или более 150 силовых кабелей в наиболее загруженном кабелями сечении подвала.

Ширина проходов в кабельных сооружениях должна приниматься в соответствии с 2.3.123 и 2.3.125. Ряды кабельных конструкций с кабелями в этих сооружениях не должны образовывать тупиков длиной более 7 м. Во избежание образования тупиков допускается устройство прохода под кабелями высотой в свету не менее 1,5 м от пола. Над таким проходом допускается уменьшенное расстояние между полками, обеспечивающее возможность демонтажа кабелей, но не менее 100 мм.

№118

Что не допускается при оборудовании камер и каналов вентиляции электрических машин?

1

А) Прокладка проводов и кабелей с оболочками из несгораемых и трудносгораемых материалов.

2

Б) Прокладка неизолированных шин.

3

В) Установка кабельных муфт.

Пояснение:

ПУЭ п. 5.1.32. Устанавливать в вентиляционных каналах и камерах машин кабельные муфты и другое электрооборудование не допускается.

№119

В зависимости от чего должны выбираться меры по обеспечению надежности питания электродвигателей?

1

А) В зависимости от категории помещения по взрывоопасности и пожароопасности.

2

Б) В зависимости от климатической зоны района.

3

В) В зависимости от категории ответственности электроприемников.

4

Г) В зависимости от срока службы электродвигателей.

Пояснение:

ПУЭ п. 5.3.2. Меры по обеспечению надежности питания должны выбираться в соответствии с требованиями гл.1.2 в зависимости от категории ответственности электроприемников. Эти меры могут применяться не к отдельным электродвигателям, а к питающим их трансформаторам и преобразовательным подстанциям, распределительным устройствам и пунктам.

Резервирования линии, непосредственно питающей электродвигатель, не требуется независимо от категории надежности электроснабжения.

№120

Когда в производственных помещениях необходимо предусматривать приспособления для такелажа электродвигателей?

1

А) Если электроустановка содержит электродвигатели с частотой вращения более 3000 об/мин.

2

Б) Если электроустановка содержит электродвигатели, мощностью более 5 кВт.

3

В) Если ЭД установлены таким образом, что на месте установки невозможно проведение ремонта.

4

Г) Если электроустановка содержит электродвигатели массой 100 кг и более.

Пояснение:

ПУЭ п. 5.3.5. Электродвигатели и аппараты должны быть установлены таким образом, чтобы они были доступны для осмотра и замены, а также по возможности для ремонта на месте установки. Если электроустановка содержит электродвигатели или аппараты массой 100 кг и более, то должны быть предусмотрены приспособления для их такелажа.

№121

Что должны иметь вращающиеся части электродвигателей и части, соединяющие электродвигатели с механизмами (муфты, шкивы)?

1

А) Ограждения от случайных прикосновений.

2

Б) Заземление.

3

В) Принудительную вентиляцию.

4

Г) Наружный обдув.

Пояснение:
