8.2.7 На ранних стадиях проектирования при выборе площадки гидротехнического сооружения исходную сейсмичность надлежит определять согласно указаниям 8.2.5*, а расчетную сейсмичность допускается уточнять по таблице 11 на основании результатов инженерно-геологических изысканий.
Таблица 11
Расчетная сейсмичность площадки сооружения
8.2.8 Строительство гидротехнических сооружений на площадках с расчетной сейсмичностью более 9 баллов, а также с расчетной сейсмичностью 9 баллов, но при наличии на площадке грунтов категории III по сейсмическим свойствам, требуется осуществлять в соответствии с требованиями [5]. 8.2.9 Проектировать здания ГЭС руслового, приплотинного и деривационного типов следует в соответствии с указаниями подразделов 8.4, 8.5 и 8.6 настоящего раздела. При этом здания всех типов должны рассматриваться в качестве ВСФ (8.4.1). 8.2.10 Проектировать надводные здания, крановые эстакады, опоры ЛЭП и другие строительные конструкции, входящие в состав гидроузлов, следует в соответствии с разделами 4 - 6; при этом расчетную сейсмичность площадки строительства следует принимать в соответствии с разделом 8. В случае размещения этих объектов на гидротехнических сооружениях или в контакте с ними сейсмическое воздействие должно задаваться движением, передаваемым со стороны основного сооружения.
Применение на обязательной основе подраздела 8.3 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.3. Сейсмические воздействия и определение их характеристик
8.3.1 Сейсмические воздействия следует учитывать в тех случаях, когда значение величины составляет 7 баллов и более. Примечание - Сейсмические воздействия входят в состав особых сочетаний нагрузок и воздействий (СП 58.13330).
8.3.2 Для гидротехнических сооружений значение периода повторяемости максимального расчетного землетрясения принимается равным: 5000 лет - для водоподпорных сооружений классов I, II и III и морских нефтегазопромысловых сооружений; 1000 лет - для водоподпорных сооружений класса IV и безнапорных гидротехнических сооружений. Значение периода повторяемости проектного землетрясения для всех гидротехнических сооружений принимается равным 500 лет. 8.3.3 Для ВСФ класса I или II и МНГС должны быть установлены расположение и характеристики основных зон ВОЗ сейсмического района, включая параметры сейсмических воздействий и направление подхода к сооружению сейсмических волн из расположенных в указанных зонах очагов землетрясений. На основе выполненных исследований для площадки гидротехнического сооружения должны устанавливаться значения максимальных пиковых ускорений основания при максимальном расчетном землетрясении и проектном землетрясении (с обеспеченностью не менее 50%), нижняя граница которых определяется согласно указаниям 8.4.5. 8.3.4 Расчетные сейсмические воздействия при применении динамической теории (ДТ) должны задаваться расчетными акселерограммами (РА), масштабированными (при необходимости) по значениям и . Расчетные акселерограммы должны подбирать с учетом данных о скоростных, частотных и резонансных характеристиках грунтов, залегающих в основании сооружения. Непосредственно для расчетов следует задавать две горизонтальные (Г1 и Г2) и вертикальную (В) компоненты расчетной акселерограммы. Должны применять РА: из числа записей, произведенных на площадке или в районе сооружения; аналоговые из числа записей, сделанных в районах, сходных с районом площадки строительства по сейсмотектоническим, геологическим и другим сейсмологическим условиям; синтезированные, сформированные в соответствии с указанными ниже расчетными параметрами сейсмического воздействия (для МРЗ и ПЗ соответственно): общая длительность сейсмических колебаний или ; длительность фазы сейсмических колебаний основания или ; период колебаний с максимальным пиковым ускорением или ; преобладающий период колебаний или (см. приложение Б). При этом спектр отклика синтезированной акселерограммы не должен быть ниже огибающей спектров отклика отобранных аналоговых акселерограмм во всем диапазоне учитываемых частот сейсмических колебаний. Приведенные параметры задают в виде своих компонент Г1, Г2 и В. Примечание - Объем и состав сейсмологических исследований окончательно устанавливает проектировщик и согласовывает заказчик.
8.3.5 Расчетные сейсмические воздействия при применении линейно-спектральной теории (ЛСТ) следует определять в соответствии с указаниями 8.4.8. 8.3.6 В расчетах гидротехнических сооружений и их оснований учитывают следующие сейсмические нагрузки: распределенные по объему сооружения и его основания (а также боковых засыпок и наносов) инерционные силы интенсивностью
,
где - плотность материала в точке наблюдения x с координатами (в общем случае) , , по осям 1, 2, 3 соответственно, а - вектор ускорения точки x в момент времени t в абсолютном движении системы "сооружение-основание"; распределенное по поверхности контакта сооружения с водой гидродинамическое давление, вызванное инерционным влиянием колеблющейся с сооружением части жидкости; гидродинамическое давление, вызванное возникшими при землетрясении волнами на поверхности водоема. В необходимых случаях учитывают взаимные подвижки блоков в основании сооружения, вызванные прохождением сейсмической волны. Учитывают также возможные последствия таких связанных с землетрясениями явлений, как: смещения по тектоническим разломам; проседание грунта; обвалы и оползни; разжижение грунта. Отказ от учета инерционных свойств основания допускается при специальном обосновании.
8.4. Расчетные сейсмические воздействия. Условия расчетов гидротехнических сооружений на сейсмические воздействия
Применение на обязательной основе пунктов 8.4.1, 8.4.3, 8.4.5 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.1 Водоподпорные сооружения и морские нефтегазопромысловые сооружения следует рассчитывать методами ДТ. Водоподпорные сооружения классов III и IV допускается рассчитывать методами ЛСТ. Безнапорные гидротехнические сооружения допускается рассчитывать методами ЛСТ. Примечание - Перечень сооружений, относящихся к водоподпорным сооружениям в составе напорного фронта, может быть расширен по усмотрению проектной организации за счет зданий ГЭС, напорных трубопроводов большого диаметра и иных объектов, разрушение которых по своим последствиям идентично прорыву напорного фронта.
8.4.2 Для оценки сейсмостойкости сооружений при действии МРЗ следует формировать особое сочетание нагрузок и воздействий, включающее в себя нагрузки и воздействия основного сочетания и особую нагрузку от сейсмического воздействия интенсивностью, отвечающей МРЗ. При этом оценки прочности и устойчивости должны выполнять по специально разработанным проектной организацией критериям, обеспечивающим выполнение требований 8.2.3. В этих случаях допускается принимать для всех сооружений значение коэффициента надежности по ответственности сооружения, равное 1,1. Для оценки сейсмостойкости сооружений при действии ПЗ следует формировать особое сочетание нагрузок и воздействий, включающее в себя нагрузки и воздействия основного сочетания и особую нагрузку от сейсмического воздействия интенсивностью, отвечающей ПЗ. При этом оценки прочности и устойчивости выполняют с применением критериев, принятых в нормативных документах на проектирование гидротехнических сооружений отдельных видов и соответствующих требованиям, предъявляемым к сооружениям при расчете их на ПЗ (8.2.3). Допускается также применять вероятностные методы для оценки сейсмостойкости сооружений. 8.4.3 В расчетах сейсмостойкости гидротехнических сооружений с применением динамической теории сейсмическое ускорение основания следует задавать расчетной акселерограммой землетрясения, представляющей собой в общем случае однокомпонентную, двухкомпонентную или трехкомпонентную (j = 1, 2, 3) функцию времени . При этом смещения (деформации, напряжения и усилия) определяют на всем временном интервале сейсмического воздействия на сооружение. В случае применения линейного динамического анализа максимальные и минимальные значения указанных величин за весь рассматриваемый временной интервал следует суммировать со значениями смещений (деформаций, напряжений и усилий), полученными от остальных нагрузок и воздействий, входящих в состав особого сочетания нагрузок и воздействий, включающего сейсмические воздействия. Примечание - В качестве исходного сейсмического воздействия можно использовать также велосиграммы либо сейсмограммы.
8.4.4 Гидротехнические сооружения следует рассчитывать по ДТ на МРЗ с применением нелинейного или линейного временного динамического анализа, а на ПЗ, как правило, - линейного временного динамического анализа. Временной динамический анализ (линейный и нелинейный) производят с применением пошагового интегрирования дифференциальных уравнений; линейный динамический анализ допускается выполнять также методом разложения решения в ряд по формам собственных колебаний. 8.4.5 Расчеты гидротехнических сооружений по ДТ должны выполняться на расчетные акселерограммы с максимальными пиковыми ускорениями в основании сооружения
. (14)
Значения соответствующих ускорений ( при расчете сооружений на МРЗ и при расчете сооружений на ПЗ) для сооружений со сроком службы более 50 лет не должны быть меньше определяемых по нижеследующим формулам: при расчете на МРЗ: ВСФ классов I и II
. (15)
ВСФ класса III и МНГС
. (16)
ВСФ класса IV и безнапорные гидротехнические сооружения
. (17)
при расчете на ПЗ: ВСФ классов I и II и МНГС
. (18)
ВСФ класса III
. (19)
ВСФ класса IV и безнапорные сооружения
. (20)
В формулах (15 - 20) через , и обозначены значения расчетных ускорений основания в долях g (g = 9,81 м/с2), определенные для землетрясений с расчетными периодами повторяемости , и соответственно. Значения ускорений , и в зависимости от значения исходной сейсмичности площадки строительства , расчетной сейсмичности и реальных грунтовых условий на конкретной площадке приведены в таблице 12. Для сооружений со сроком службы не более 50 лет значения и , определенные по формулам (15 - 20), следует умножить на коэффициент 0,9.
Таблица 12
Значения ускорений
Применение на обязательной основе пунктов 8.4.6 - 8.4.9 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.6 На предварительной стадии проектирования в качестве расчетных ускорений следует использовать ускорения, определенные в 8.4.5. 8.4.7 При выполнении динамического анализа сейсмостойкости гидротехнических сооружений следует применять значения параметров затухания , установленные на основе динамических исследований поведения сооружений при сейсмических воздействиях. При отсутствии экспериментальных данных о реальных значениях параметров затухания в расчетах сейсмостойкости допускается применять значения параметров затухания , не превышающие: 0,01 - для стальных сооружений и стальных элементов сооружений; 0,05 - для бетонных и железобетонных сооружений и бетонных и железобетонных элементов сооружений; 0,15 - для сооружений из грунтовых материалов; 0,08 - для скальных пород оснований; 0,12 - для полускальных и нескальных грунтов оснований. 8.4.8 В расчетах сооружений по ЛСТ материалы сооружения и основания считаются линейно-упругими; в поведении системы "сооружение-основание" отсутствует геометрическая, конструктивная или физическая нелинейность. Сейсмическое ускорение основания задается постоянной во времени векторной величиной , модуль которой принимается равным значению максимального пикового ускорения (см. формулу (14)), а конкретные значения величин и определяют в соответствии с указаниями 8.4.5. 8.4.9 В тех случаях, когда при расчете сейсмостойкости сооружения по ЛСТ расчетная область системы "сооружение-основание" разбита на конечные элементы, то в качестве сейсмических нагрузок используют узловые инерционные силы , действующие на элемент сооружения, отнесенный к узлу k, при i-й форме собственных колебаний. В общем случае значения компонент узловых сил по трем (j = 1, 2, 3) взаимно ортогональным направлениям определяют по формуле
, (21)
где - коэффициент, зависящий от степени повреждений, допускаемых в сооружении при землетрясении; - коэффициент, учитывающий влияние высоты сооружения на значение узловых инерционных сил; - коэффициент, учитывающий демпфирующие свойства конструкций; - масса элемента сооружения, отнесенного к узлу k (с учетом присоединенной массы воды); - сейсмическое ускорение основания; (или ) - коэффициент динамичности, соответствующий периоду собственных колебаний сооружения по i-й форме колебаний; - коэффициент формы собственных колебаний сооружения по i-й форме колебаний
, (22)
где - проекции по направлениям j смещений узла k по i-й форме собственных колебаний сооружения; - косинусы углов между направлениями вектора сейсмического воздействия и перемещениями ; Примечание - Указанные в пункте коэффициенты следует учитывать аналогичным образом в расчетах по методикам, позволяющим определять смещения, деформации, напряжения и усилия, возникающие в сооружениях под влиянием сейсмического воздействия, без предварительного нахождения сейсмических нагрузок.
Применение на обязательной основе пунктов 8.4.10, 8.4.11 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.10 Для всех гидротехнических сооружений принимают равным 0,45. Для водоподпорных сооружений всех типов коэффициент принимают равным: 0,8 - для сооружений высотой до 60 м; 1,0 - для сооружений высотой более 100 м; в интервале между этими значениями высот - по линейной интерполяции; 1,0 - для всех других гидротехнических сооружений. Для водоподпорных сооружений значение коэффициента следует принимать: 0,9 - для бетонных и железобетонных сооружений; 0,7 - для сооружений из грунтовых материалов. Для гидротехнических сооружений других видов значения коэффициента допускается принимать на основе опыта проектирования этих сооружений с учетом сейсмических воздействий. 8.4.11 Значения коэффициента динамичности определяют по зависимостям (23 - 25) или по графикам на рисунке 3:
, ; (23)
, ; (24)
, , (25)
где , , - параметры, значения которых даны в таблице 13. Примечания 1 Значения произведения должны составлять не менее 0,80. 2 В дополнение к расчетам, выполненным с применением указанных функций , допускается проводить расчеты, в которых применяют спектры отклика однокомпонентных расчетных акселерограмм, вычисленные при регламентируемых в 8.4.5 значениях параметров затухания колебаний.
Таблица 13
Параметры для определения коэффициента динамичности

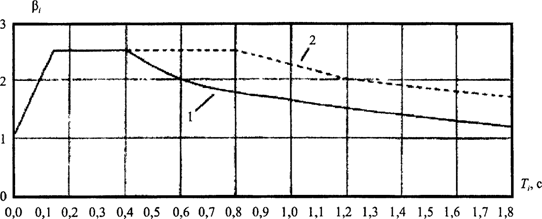

1 - кривая для грунтов категорий I, I-II и II; 2 - кривая для грунтов категорий II-III и III
Рисунок 3 - Коэффициенты динамичности
Применение на обязательной основе пунктов 8.4.12, 8.4.13 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.12 При расчете сейсмостойкости сооружений по ЛСТ расчетные значения возникающих в сооружении смещений (деформаций, напряжений и усилий) с учетом всех учитываемых в расчете форм собственных колебаний сооружений следует определять по формуле
, (26)
где W - обобщенное значение расчетных смещений (деформаций, напряжений или усилий), возникающих в рассматриваемых точках или сечениях под влиянием сейсмических воздействий; - обобщенное значение смещений (деформаций, напряжений или усилий), возникающих в рассматриваемых точках или сечениях под влиянием сейсмических нагрузок (сил), соответствующих i-й форме собственных колебаний; q - число учитываемых в расчетах форм собственных колебаний. 8.4.13 Плотность материалов сооружений и грунтов оснований следует определять по СП 23.13330, СП 39.13330, СП 40.13330, СП 41.13330. При этом плотность материалов и грунтов устанавливается с учетом степени их водонасыщения. 8.4.14 Динамические деформационные и прочностные характеристики материалов сооружений и грунтов оснований при расчете сейсмостойкости гидротехнических сооружений классов I и II следует определять экспериментально; для сооружений классов III и IV допускается применение справочных данных. Для всех сооружений можно применять данные натурных исследований, в том числе: результаты геофизического мониторинга тела и основания плотины (В.3 Приложения В), при этом известные корреляционные зависимости применяют для перехода от данных, отвечающих частотному спектру колебаний при геофизических изысканиях, к прогнозируемому частотному спектру колебаний в расчетном сейсмособытии; фактические собственные частоты колебаний сооружения, измеренные в ходе тестовых динамических испытаний (8.6.2) или в процессе стационарных инженерно-сейсмометрических наблюдений (В.3 приложения В); данные прочностных испытаний и неразрушающего контроля для образцов, выбуренных из тела плотины и основания. В случаях отсутствия соответствующих экспериментальных данных допускается применять корреляционные связи между значениями статического модуля общей деформации (или статического модуля упругости ) и динамического модуля упругости , определяемого геофизическими методами. Допускается также применение статических прочностных характеристик материалов сооружения и грунтов основания; при этом следует вводить дополнительные коэффициенты условий работы, устанавливаемые нормами проектирования соответствующих сооружений для учета влияния на эти характеристики кратковременных динамических воздействий. 8.4.15 При наличии в основании, боковой засыпке или теле гидротехнического сооружения водонасыщенных несвязных или слабосвязных грунтов следует учитывать влияние возможных при сейсмических воздействиях разжижения грунтов, локальных разуплотнений и разрушений грунта (например, при наличии в указанных элементах сооружения глинистых тиксотропных грунтов - возможность текучести этих грунтов). 8.4.16 Для сооружений из грунтовых материалов, а также для береговых склонов предельные значения допустимых остаточных деформаций и повреждений (осадки, смещения, трещины и т.д.), соответствующие состояниям сооружений, указанным в 8.2.3, должны назначаться в результате специального обоснования с учетом природных условий площадки строительства, особенностей конструкции и условий эксплуатации сооружения. Сейсмостойкость сооружений на повторные сейсмические воздействия следует рассчитывать по вторичным схемам. На предварительных стадиях проектирования (при отсутствии оценок вероятности возникновения значимых повторных толчков на площадке рассматриваемого гидротехнического сооружения) допускается проводить проверку сейсмостойкости при повторных землетрясениях с интенсивностью, уменьшенной по сравнению с интенсивностью расчетного землетрясения на 1 балл. Применение на обязательной основе пунктов 8.4.17 - 8.4.19 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.17 Для определения напряженно-деформированного состояния гидротехнического сооружения при сейсмических воздействиях следует применять расчетные схемы, как правило, соответствующие таковым для расчета сооружения на нагрузки и воздействия основного сочетания. При этом следует учитывать направление сейсмического воздействия относительно сооружения и пространственный характер колебаний сооружения при землетрясении. Допускается для ряда сооружений применять двумерные расчетные схемы: расчеты по схеме плоской деформации - для гравитационных плотин, подпорных стен и других массивных сооружений; расчеты при схематизации указанных сооружений оболочками средней толщины, а также пластинами, работающими в срединной плоскости как изгибаемые плиты - для арочных плотин и аналогичных им конструкций. При специальном обосновании допускается применять также одномерные расчетные схемы для конструкций стержневого типа. 8.4.18 Размеры расчетной области основания в совокупности с другими грунтовыми массивами должны назначаться таким образом, чтобы при принятых размерах области основания была обеспечена необходимая точность результатов расчета. Размеры расчетной области, занятой грунтовыми массивами, должны позволить проявиться предельным состояниям, характерным как для сооружений, так и для грунтовых массивов. Для сооружений, входящих в состав напорного фронта, расчетная область основания, как правило, по своей нижней границе должна иметь плановые размеры не менее 5H, а по глубине от подошвы сооружения - не менее 2H, где H - характерный размер сооружения (для водоподпорных сооружений H - высота сооружения). Для гидротехнических сооружений других видов размеры расчетной области основания принимают проектные организации на основе опыта проектирования подобных сооружений. Примечание - Если на глубине менее 2H находятся породы, характеризуемые скоростями распространения упругих сдвиговых волн не менее 1100 м/с, то допускается совмещать подошву расчетной области основания с кровлей указанных пород.
8.4.19 В расчетах сейсмостойкости по ДТ для каждой из компонент вектора смещения в принятой расчетной схеме сейсмические воздействия определяют в виде акселерограмм, построенных по компонентам РА (с учетом их пространственной ориентации). Расчет проводят на совместное действие учитываемых компонент РА. При этом вычисленные значения (смещения, деформации, напряжения, усилия), характеризующие состояние сооружения при его колебаниях по каждой компоненте вектора смещения в принятой расчетной схеме, суммируют алгебраически во все моменты времени расчетного периода или . В расчетах сейсмостойкости сооружений по ЛСТ направление сейсмического воздействия должно выбираться таким образом, чтобы воздействие оказалось наиболее опасным для сооружения. При этом водоподпорные гидротехнические сооружения следует рассчитывать на сейсмические воздействия, в которых вектор принадлежит вертикальной плоскости, нормальной к продольной оси сооружения, а контрфорсные и арочные плотины - также и на воздействия, у которых вектор лежит в одной плоскости с продольной осью сооружения. При отсутствии данных о соотношении горизонтальной и вертикальной компонент сейсмического воздействия допускается рассматривать два значения угла между вектором и горизонтальной плоскостью: 0 и 30°. При определении вертикальной составляющей принимать . Протяженные тоннели допускается рассчитывать на сейсмическое воздействие в плоскости, нормальной к оси тоннеля. Отдельно стоящие гидротехнические сооружения, схематизируемые стержнями, следует рассчитывать на горизонтальные сейсмические воздействия в плоскостях наибольшей и наименьшей жесткости. Применение на обязательной основе пунктов 8.4.20, 8.4.21 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.20 Число форм собственных колебаний q, учитываемых в прочностных расчетах с применением разложения решения по указанным формам, должно выбираться таким образом, чтобы выполнялись условия:
; (27)
, (28)
где - частота последней учитываемой формы собственных колебаний; - минимальная частота собственных колебаний; - частота, соответствующая пиковому значению на спектре отклика расчетной акселерограммы. При этом число применяемых форм колебаний должно составлять не менее 25. Примечание - На ранних стадиях проектирования при соответствующем обосновании допускается учитывать меньшее число форм колебаний, чем указано в настоящем пункте.
8.4.21 В расчетах прочности гидротехнических сооружений с учетом сейсмических воздействий в случае контакта боковых граней сооружения с грунтом (в том числе - наносами) следует учитывать влияние сейсмических воздействий на значение бокового давления грунта. Конкретные методы определения бокового давления грунта при учете сейсмического воздействия в расчетах прочности сооружений принимают проектные организации с учетом особенностей конструкции сооружений и условий их эксплуатации. 8.4.22 Устойчивость гидротехнических сооружений и их оснований с учетом сейсмических нагрузок должны проверять в соответствии с указаниями СП 23.13330 и СП 39.13330. В тех случаях, когда по расчетной схеме при потере устойчивости сооружение сдвигается совместно с частью грунтового массива, в расчетах устойчивости сооружений и их оснований следует учитывать грунтовые сейсмические силы в сдвигаемой части расчетной области основания. Избрание иных схем учета грунтовых сейсмических сил требует соответствующего обоснования. При расчете устойчивости откосов сооружений из грунтовых материалов и склонов с применением ЛСТ сейсмические силы, действующие на сдвигаемую часть откосов и склонов, допускается определять инженерными методами (с учетом примененных методов проверки устойчивости). Во всех случаях сдвигаемые грунтовые области (откосы сооружений из грунтовых материалов, склоны берегов и котлованов, засыпка подпорных стен, наносы, а также грунтовые массивы, слагающие основание) определяют из условия предельного равновесия этих областей с учетом всех нагрузок и воздействий особого сочетания, включающего в себя сейсмические воздействия. Конкретные методы определения предельного состояния сдвигаемых грунтовых массивов, в том числе и в случае бокового давления грунта при сдвиге, принимают проектные организации с учетом особенностей конструкций и условий эксплуатации сооружений. Примечание - Если грунтовые массивы примыкают к боковым граням сооружения с двух сторон, то в расчетах устойчивости следует принимать, что сейсмические силы в обоих грунтовых массивах действуют в одном направлении и тем самым увеличивают общее давление грунта на одну из боковых граней сооружения и одновременно уменьшают давление на противоположную грань.
Применение на обязательной основе пунктов 8.4.23 - 8.4.25 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.23 В тех случаях, когда при проектировании гидротехнического сооружения прогнозируется отложение у верховой грани сооружения наносов, следует учитывать влияние этих наносов в расчетах прочности и устойчивости сооружения при сейсмических воздействиях. При этом следует принимать во внимание характерные особенности наносов как объекта расчета: переменная высота слоя наносов на разных временных этапах эксплуатации сооружения; возможность существенной неоднородности слагающих наносы грунтов и их физико-механических свойств по высоте слоя наносов; возможность изменения во времени состава и свойств грунтов, слагающих наносы. Все основные характеристики состояния наносов у верховой грани сооружения для различных временных этапов эксплуатации сооружения должны быть определены при проектировании сооружения и уточняться в процессе эксплуатации объекта по данным натурных наблюдений и исследований. Особое внимание должно обращаться на установление возможности разжижения грунтов наносов при сейсмических воздействиях и размеров зоны этого явления. 8.4.24 В створе сооружения, в зоне водохранилища и нижнем бьефе подлежат проверке на устойчивость участки береговых склонов, потенциально опасные в отношении возможности обрушения при землетрясениях. Для береговых склонов "назначенный срок службы" принимают равным максимальному для сооружений данного гидроузла. 8.4.25 В расчетах устойчивости гидротехнических сооружений, их оснований и береговых склонов следует учитывать возникающие под влиянием сейсмических воздействий дополнительное (динамическое) поровое давление, а также изменения деформационных, прочностных и других характеристик грунта в соответствии с 8.4.14 и 8.4.15. 8.4.26 Подземные сооружения классов I и II на сейсмические воздействия на уровнях МРЗ и ПЗ должны рассчитывать по ДТ. В этих случаях напряженно-деформированное состояние сооружения следует определять из единого динамического расчета системы, включающей грунтовую среду, подземное сооружение и само сооружение. Расчет подземных сооружений классов III и IV допускается проводить по ЛСТ. При этом следует учитывать раздельно: а) сейсмическое давление грунта, вызванное прохождением в грунтовой среде сейсмических волн сжатия-растяжения и сдвига; б) инерционные сейсмические нагрузки от массы конструкции подземного сооружения и массы породного свода. В расчетах подземных сооружений, как по ДТ, так и ЛСТ, следует учитывать сейсмическое давление воды. Применение на обязательной основе пунктов 8.4.27, 8.4.28 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.27 В расчетах гидротехнических сооружений на сейсмические воздействия при определении периодов собственных колебаний и сейсмических нагрузок следует учитывать инерционное влияние колеблющейся совместно с сооружением части жидкости. С этой целью к массе сооружения, отнесенной к точке k на смоченной поверхности сооружения, добавляют массу колеблющейся воды. Присоединенную массу воды определяют для каждой из компонент вектора смещений в принятой расчетной схеме сооружения. Сейсмическое давление воды на сооружение допускается не учитывать, если глубина водоема у сооружения менее 10 м. 8.4.28 При расчете гидротехнических сооружений на горизонтальную составляющую сейсмического воздействия присоединенную массу воды , приходящуюся на единицу площади их поверхности, следует определять по формуле
, (29)
где - плотность воды; h - глубина воды у сооружения; - безразмерный коэффициент присоединенной массы воды, определяемый по таблице 15; - коэффициент, учитывающий ограниченность длины водоема и принимаемый для равным 1, а для - по таблице 16; l - расстояние между сооружением и противоположным ему берегом водоема (для шлюзов и аналогичных сооружений - между противоположными стенками конструкции) на глубине от свободной поверхности воды. Примечания 1 Для предварительного выбора характера колебаний сооружения по таблице 15 следует учитывать для бетонных и железобетонных плотин на нескальном основании колебания вращения и сдвига сооружения как жесткого тела, а для плотин из грунтовых материалов - деформации сдвига. В качестве расчетного следует использовать характер колебаний, приводящих к получению максимального значения присоединенной массы воды. 2 Если вода находится с двух сторон сооружения, ее присоединенную массу следует принимать равной сумме присоединенных масс воды, определяемых для каждой из сторон сооружения.
Таблица 14
Расчет коэффициентов по характеру движения сооружения
Таблица 15
Коэффициент, учитывающий ограниченность длины водоема
Таблица 16
Значения коэффициентов, принимаемые в зависимости от отношения z/h
Применение на обязательной основе пункта 8.4.29 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.29 Для отдельно стоящих сооружений типа водонапорных башен и свай присоединенную массу воды, приходящуюся на единицу длины конструкции, следует определять по формуле
, (30)
где d - диаметр круглого или размер стороны квадратного поперечного сечения сооружения, м; - коэффициент, определяемый по таблице 15. 8.4.30 В расчетах прочности и устойчивости безнапорных сооружений допускается учитывать сейсмическое давление воды, определяемое по формулам: а) для жестких массивных оградительных и причальных портовых гидротехнических сооружений:
(31)
б) для отдельно стоящих сооружений, перечисленных в 8.4.29:
(32)
где p - ординаты эпюры гидродинамического давления, отнесенные к единице площади поверхности сооружения; - ординаты эпюры гидродинамического давления, отнесенные к единице высоты отдельно стоящего сооружения; P - суммарное гидродинамическое давление на единицу длины сооружения; - суммарное гидродинамическое давление на отдельно стоящее сооружение; - глубина погружения точки приложения равнодействующей гидродинамического давления; D, , - безразмерные коэффициенты, определяемые по таблице 14; - см. формулу (21). Примечание - Если вода находится с двух сторон сооружения, гидродинамическое давление следует принимать равным сумме абсолютных значений гидродинамических давлений, определенных для каждой из сторон сооружения.
Применение на обязательной основе пунктов 8.4.31, 8.4.32 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.31 В напорных водоводах гидродинамическое давление следует определять по формуле
, (33)
где - скорость звука в воде, равная 1300 м/с; - преобладающий период сейсмических колебаний грунта, значение которого принимается равным 0,5 с. 8.4.32 При расчете гидротехнических сооружений на вертикальную составляющую сейсмического воздействия следует учитывать дополнительное сейсмическое давление воды (ординаты давления) на наклонные грани сооружений, определяемое по формуле
, (34)
где z - расстояние от рассматриваемого сечения до водной поверхности; - угол наклона напорной грани к вертикали. 8.4.33 Если в результате землетрясения могут произойти остаточные деформации (смещения) дна водохранилища или есть опасность склоновых смещений больших объемов грунта на берегах водохранилища, то при назначении превышения гребня плотины над расчетным горизонтом водохранилища следует учитывать возможность возникновения на поверхности водохранилища волн сейсмического происхождения. Остаточные смещения горных пород дна водохранилища, как правило, возможны при наличии в зоне водохранилища тектонических нарушений, особенно - активных разломов. При этом оценивать высоту волн следует с учетом прогноза характера сейсмотектонического движения (остаточного смещения) бортов тектонического разлома. В тех случаях, когда по линии разлома при землетрясении преимущественно возможны субгоризонтальные подвижки структурно-тектонических блоков дна (совместно с сооружением), высоту волны , м, определяют по формуле
, (35)
где A - значения, приведены в таблице 12; - см. формулу (21); - преобладающий период сейсмических колебаний ложа водохранилища, определяемый по данным сейсмологических исследований, а при их отсутствии принимаемый равным ; g - ускорение свободного падения тел; h - глубина водохранилища, м. Если по линии тектонического разрыва в зоне водохранилища следует ожидать субвертикально ориентированные остаточные смещения, то высота возможной гравитационной волны определяется в зависимости от магнитуды M землетрясения (при этом высота волны практически не зависит от глубины водохранилища): при 5 M < 7:
; (36)
при 7 M 8,5:
, (37)
где M - магнитуды землетрясений по поверхностным волнам с эпицентром в зоне водохранилища; значение магнитуд устанавливают по данным сейсмологических исследований. При отсутствии таких данных значение M допускается принимать по формуле
, (38)
где I - расчетная сейсмичность района водохранилища (в баллах шкалы MSK-64); - глубина очага землетрясения, км. Определение высоты волны, возникающей при обвалах береговых склонов при землетрясениях, требует рассмотрения вероятных условий обрушения и учета большого числа других факторов. По этим причинам для определения высоты таких волн рекомендуется обращаться в специализированные проектные или исследовательские организации. При определении высоты сейсмических волн на поверхности водохранилища допускается не учитывать дополнительно подъем уровня воды при взаимодействии такой волны с сооружением. Применение на обязательной основе пункта 8.4.34 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 8.4.34 При выполнении расчетов на сейсмические воздействия плотин высотой более 100 м рекомендуется учитывать такие факторы, как сжимаемость воды и поглощение энергии дном верхнего бьефа.
8.5. Мероприятия по повышению сейсмостойкости гидротехнических сооружений
8.5.1 При необходимости размещения сооружений на участке тектонического разлома основные сооружения гидроузла (плотины, здания ГЭС, водосбросы) следует размещать на едином структурно-тектоническом блоке, в пределах которого исключена возможность взаимных подвижек частей сооружения. При невозможности исключения взаимных подвижек частей сооружения в проекте должны быть разработаны специальные конструктивные мероприятия, позволяющие воспринимать дифференцированные подвижки без ущерба для безопасности сооружения. 8.5.2 Строительство сооружений, входящих в состав напорного фронта (8.4.1, примечание), на оползнеопасных участках допускается только при осуществлении мероприятий, исключающих образование оползневых деформаций в основании сооружения и береговых склонах в створе сооружения, а также катастрофического обрушения бортов водохранилища, способного привести к переливу воды через гребень плотины. 8.5.3 При возможности нарушения устойчивости сооружения, а также развития чрезмерных деформаций в теле сооружения и в основании вследствие разжижения и других деструктивных изменений состояния грунтов в основании или теле сооружения под влиянием сейсмических воздействий следует предусматривать искусственное уплотнение или укрепление этих грунтов. 8.5.4 Для каменно-земляных плотин в сейсмических районах с верховой стороны ядер и экранов следует предусматривать устройство фильтров (переходных слоев), при этом подбор состава первого слоя фильтра должен обеспечивать кольматацию (самозалечивание) трещин, которые могут образоваться в противофильтрационном элементе при землетрясении. 8.5.5 Верховые водонасыщенные призмы плотин из грунтовых материалов следует проектировать из крупнозернистых грунтов с повышенными коэффициентами неоднородности и фильтрации (каменная наброска, гравелистые, галечниковые грунты и др.), которые обладают существенно ограниченной способностью к разжижению при сейсмических воздействиях. При необходимости уменьшения объема крупнозернистого материала в теле верховой призмы допускается введение горизонтальных слоев из крупнозернистых (крупнообломочных) сильнодренирующих материалов. Примечание - Указания настоящего пункта не распространяются на гидротехнические сооружения из грунтовых материалов с экраном.
8.5.6 С целью повышения устойчивости верховой упорной призмы плотин из грунтовых материалов с ядрами или диафрагмами при сейсмических воздействиях надлежит разрабатывать мероприятия, обеспечивающие снижение избыточного порового давления в грунтах, в частности, максимальное уплотнение несвязных грунтов, крепление откосов каменной наброской, устройство дополнительных дренирующих слоев и т.д. 8.5.7 При проектировании плотин и других водоподпорных сооружений в сейсмических районах следует повышать их сейсмостойкость с помощью одного (или нескольких) мероприятий из нижеследующего перечня, осуществляя выбор на основании их технико-экономического сопоставления: а) уширение поперечного профиля плотины в ее нижней части; б) облегчение верхней части сооружений за счет применения оголовков минимальной массы, устройства верхней части сооружения в виде стенки, контрфорсной или рамной конструкции, выполнения полостей в пригребневой зоне сооружения и т.д.; в) укрепление основания, сложенного нескальными грунтами, путем инъектирования этих грунтов; г) защита напорной грани плотины из грунтовых материалов водонепроницаемым экраном; д) применение пространственно работающих массивных гравитационных плотин; е) устройство периметрального шва для арочных плотин; ж) применение "армированного грунта" для возведения земляных плотин. 8.5.8 Для повышения сейсмостойкости эксплуатируемых плотин, имеющих дефицит сейсмостойкости, следует рассматривать 8.5.7, а), б), д), а также инъекцию упорных призм грунтовых плотин цементными или иными растворами. 8.5.9 Портовые оградительные сооружения (молы, волноломы) при расчетной сейсмичности площадки 8 и 9 баллов следует возводить из наброски камня, обыкновенных и фасонных массивов или массивов-гигантов. Углы наклона откосов этих сооружений при сейсмичности 8 и 9 баллов следует уменьшать соответственно не менее чем на 10 и 20% относительно допускаемых в несейсмических районах. При проектировании ограждающего сооружения следует рассматривать целесообразность принятия (на основании технико-экономического сопоставления) перечисленных ниже конструктивных решений, повышающих сейсмостойкость указанных сооружений: а) размещение ограждающих сооружений на основаниях, сложенных более прочными грунтами; б) возведение сооружений из массивов-гигантов; в) уширение подошвы и придание поперечным сечениям этих сооружений симметричного (относительно вертикальной продольной плоскости) профиля; г) разрезание протяженных сооружений антисейсмическими швами на участки, в пределах которых конструкция сооружения, грунтовые условия, глубины, нагрузки и другие подобные факторы практически не претерпевают изменений. 8.5.10 Причальные сооружения и набережные следует, как правило, возводить в виде конструкций, не подверженных одностороннему давлению грунта (сооружения эстакадного типа, мостового типа с гравитационными бычками и др.). При невозможности выполнения этого условия предпочтение следует отдавать заанкеренным шпунтовым стенкам при нескальных основаниях и стенкам из массивов-гигантов при скальных основаниях. Протяженные причалы и набережные необходимо разделять на секции антисейсмическими швами. В пределах отдельной секции следует соблюдать однородные условия работы конструкции: не допускать существенных изменений характеристик основания, глубины водоема, нагрузок на сооружение, конструкции и размеров основных несущих элементов. 8.5.11 Для повышения сейсмостойкости причалов и набережных типа сборных гравитационных стен следует, как правило, укрупнять размеры сборных элементов и обеспечивать омоноличивание этих конструкций сваркой выпусков арматуры или стальных закладных деталей. 8.5.12 Для причалов и набережных эстакадного типа в качестве опор следует применять сваи в виде стальных труб, коробок из шпунта, предварительно напряженных центрифугированных железобетонных оболочек. Применение призматических железобетонных свай не рекомендуется. Сваи необходимо погружать до глубины залегания плотных, устойчивых к разжижению грунтов. Опирание нижних концов свай на рыхлые водонасыщенные грунты, глинистые грунты мягкопластичной, текучепластичной и текучей консистенции не допускается. Верхние концы свай следует жестко заделывать в верхнее строение эстакадной конструкции. Узлы сопряжений должны быть рассчитаны на знакопеременные нагрузки. Горизонтальную жесткость эстакад при необходимости следует обеспечивать применением наклонных свай или введением в рамы диагональных связей. 8.5.13 Для повышения сейсмостойкости причалов и набережных типа заанкеренных шпунтовых стен целесообразно в качестве анкерных опор использовать свайные ростверки. Подкрановые пути за шпунтовыми стенами следует устраивать на свайных фундаментах. 8.5.14 Для повышения сейсмостойкости МНГС (в частности - для ослабления горизонтальных колебаний конструкций верхнего строения) целесообразно между опорным основанием и верхним строением устанавливать фрикционный маятниковый подшипник, изолирующий верхнее строение от опорного основания.
8.6. Геодинамический мониторинг гидротехнических сооружений в процессе эксплуатации
8.6.1 В проектах водоподпорных сооружений I и II классов, а также МНГС при расчетной сейсмичности площадки строительства для ПЗ 7 баллов и выше, а также при возможности опасных проявлений других геодинамических процессов (современных тектонических движений, оползней, резких изменений напряженно-деформированного состояния или гидрогеологического режима верхних частей вмещающей геологической среды и др.), следует предусматривать создание комплексной системы геодинамического мониторинга, включающей: сейсмологический мониторинг за естественными и техногенными землетрясениями в зоне, включающей сооружение и водохранилище; инженерно-сейсмометрический мониторинг на сооружениях и береговых примыканиях; геофизический мониторинг физико-механических свойств и напряженно-деформированного состояния сооружения и основания, а также района расположения гидроузла; геодезический мониторинг деформационных процессов, происходящих в сооружении и основании, а также земной поверхности в районе водохранилища; тестовые динамические испытания сооружения; проведение поверочных расчетов сейсмостойкости и оценку сейсмического риска в случае изменения сейсмических условий площадки строительства, свойств основания и сооружения во время эксплуатации; систему регламентных мероприятий персонала действующего гидротехнического сооружения по предотвращению либо снижению негативного влияния опасных геодинамических процессов и явлений в период эксплуатации. Геодинамический мониторинг проводится комплексно и охватывает период от начала строительства до конца эксплуатации гидротехнического сооружения. Конкретные составы и методы наблюдений и исследований определяются генеральным проектировщиком совместно со специализированной проектной или исследовательской организацией. Рекомендуемые состав геодинамических наблюдений и периодичность измерений в зависимости от характеристики объекта мониторинга и активности геодинамических процессов приведены в приложении В. 8.6.2 На сооружениях, указанных в 8.6.1, при сдаче их в эксплуатацию, а затем через каждые 5 лет, следует проводить силами специализированных организаций тестовые испытания по определению динамических характеристик этих сооружений (динамическое тестирование) с составлением динамических паспортов. В процессе динамического тестирования должны быть определены собственные частоты и формы колебаний, затухание по формам, амплитудно-частотные характеристики динамической податливости. Для возбуждения колебаний можно применять следующие естественные и искусственные источники: фоновые колебания сооружения, связанные с режимной работой гидроагрегатов; специальные, приуроченные к динамическим исследованиям, пуски и остановки гидроагрегатов; микросейсмы; тестовые взрывы небольших зарядов ВВ; воздействие специальной тестирующей вибромашины. Динамические характеристики сооружения устанавливаются при нормальном подпорном уровне и при уровне мертвого объема воды в водохранилище.
9. Противопожарные мероприятия
В настоящем разделе устанавливаются специальные требования к строительным конструкциям со средствами огнезащиты, автоматическим установкам пожарной сигнализации и пожаротушения, системам оповещения и управления эвакуацией людей при пожаре (далее - системы противопожарной защиты), предназначенным для применения в зданиях, строениях и сооружениях, возводимых в сейсмических районах.
9.1. Основные положения
Применение на обязательной основе пунктов 9.1.1 - 9.1.3 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 9.1.1 Лестничные клетки должны быть закрытыми с естественным освещением через оконные проемы в наружных стенах на каждом этаже. Устройство эвакуационных лестничных клеток в виде отдельно стоящих сооружений не допускается. 9.1.2 Расположение и число эвакуационных путей и выходов следует определять в соответствии с требованиями нормативных документов по пожарной безопасности. В зданиях высотой более трех этажей эвакуационные пути, как правило, не должны проходить через антисейсмические швы. При устройстве двух и более путей эвакуации допускается, чтобы не более 50% из них проходило через антисейсмические швы. 9.1.3 Здания детских дошкольных учреждений, размещаемые в сейсмических районах, должны быть не выше двух этажей, школ и учебных корпусов школ-интернатов - не выше трех этажей.
9.2. Обеспечение огнестойкости объектов защиты
Применение на обязательной основе пунктов 9.2.1 - 9.2.10 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 9.2.1 Для обеспечения требуемого предела огнестойкости строительных конструкций зданий, строений и сооружений, возводимых в сейсмических районах, при необходимости следует применять средства огнезащиты. Применяемые средства огнезащиты должны соответствовать требованиям Федерального закона [3]. 9.2.2 Эффективность средств огнезащиты оценивают по ГОСТ Р 53292 и ГОСТ Р 53295. Пределы огнестойкости строительных конструкций с огнезащитой и их класс пожарной опасности устанавливают по ГОСТ 30247.0 и ГОСТ 30403. 9.2.3 Выбор строительных конструкций со средствами огнезащиты и систем противопожарной защиты при проектировании зданий, сооружений и строений в сейсмических районах следует проводить с учетом их устойчивости при пожаре, воздействии землетрясения и после него. 9.2.4 Требования по сейсмостойкости к строительным конструкциям со средствами огнезащиты, системам противопожарной защиты должны устанавливаться в соответствии с методиками действующих норм (СП 2.13130). 9.2.5 Применяемые средства огнезащиты должны обеспечивать выполнение конструкциями их несущих функций при сейсмических воздействиях после температурного воздействия по стандартному температурному режиму по ГОСТ 30247.0 в течение времени, равного требуемому пределу огнестойкости защищаемой конструкции. Применяемые средства огнезащиты не должны снижать способность конструкций противостоять сейсмическим воздействиям. Не допускается применять для повышения огнестойкости конструктивные и иные средства огнезащиты, не прошедшие испытания на сейсмические воздействия по надежности крепления к конструкциям. 9.2.6 Расчетная сейсмичность для средств огнезащиты и систем противопожарной защиты принимается равной сейсмичности площадки защищаемого объекта с учетом высоты его размещения. 9.2.7 Устойчивость к сейсмическим воздействиям строительных конструкций со средствами огнезащиты и систем противопожарной защиты следует определять расчетными или экспериментальными методами на натурных фрагментах, с учетом требований СП 2.13130. 9.2.8 Подвесные потолки не следует учитывать при повышении пределов огнестойкости покрытий и перекрытий зданий, строений и сооружений, размещаемых в сейсмических районах. 9.2.9 При проведении расчетов строительных конструкций со средствами огнезащиты и систем противопожарной защиты на сейсмические воздействия следует определять: параметры колебаний и напряженно-деформированного состояния элементов крепления с учетом демпфирования и взаимодействия с основанием; прочность элементов крепления с учетом характеристик прочности средств огнезащиты при динамических нагрузках. 9.2.10 Нагрузки от средств огнезащиты строительных конструкций и систем противопожарной защиты должны учитываться в расчетах строительных конструкций. 9.2.11 Допускается формировать требования к пределам огнестойкости строительных конструкций объекта на основе данных об их фактической огнестойкости в условиях с сейсмичностью более 7 баллов, полученной путем расчетов динамики развития пожара или экспериментальным путем на здании или его фрагменте с учетом эквивалентной продолжительности пожара, и оценки эффективности технических решений по обеспечению огнестойкости строительных конструкций.
9.3. Требования к оборудованию технологической части автоматических установок пожаротушения
Применение на обязательной основе пунктов 9.3.1 - 9.3.3, 9.3.5 - 9.3.10 обеспечивает соблюдение требований Федерального закона от 30.12.2009 N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ от 26.12.2014 N 1521). 9.3.1 Для технологической части автоматических установок пожаротушения (трубопроводы, их опорные конструкции, модули пожаротушения, коллекторы, распределительные устройства) следует оценивать сейсмостойкость оборудования технологической части автоматических установок пожаротушения. 9.3.2 Обоснование сейсмостойкости оборудования технологической части автоматических установок пожаротушения при сейсмических воздействиях должно выполняться расчетными и (или) экспериментальными методами в соответствии с СП 2.13130 и положениями настоящего раздела. 9.3.3 Проверку модулей и батарей автоматических установок пожаротушения на сейсмические воздействия должны проводить с учетом их крепления к строительным конструкциям и объединения их коллектором. 9.3.4 Допускаемые перемещения для оборудования и трубопроводов должны определять в зависимости от эксплуатационных условий (недопустимые соударения, недопустимые перекосы, разуплотнение герметичных стыков и т.п.). 9.3.5 Сейсмические нагрузки на оборудование технологической части автоматических установок пожаротушения должны задавать с учетом одновременного сейсмического воздействия по трем пространственным компонентам. 9.3.6 При обосновании сейсмостойкости оборудования технологической части автоматических установок пожаротушения должны учитывать два вида сейсмических нагрузок: инерционные, вызванные динамическими колебаниями системы при заданном сейсмическом воздействии; возникающие в результате относительного смещения опор оборудования технологической части автоматических установок пожаротушения при сейсмическом воздействии. 9.3.7 При обосновании сейсмостойкости массивного оборудования технологической части автоматических установок пожаротушения должны учитывать влияние колебаний оборудования на его опорные элементы. 9.3.8 Расчеты сейсмостойкости протяженных элементов оборудования технологической части автоматических установок пожаротушения должны выполнять с учетом различия в условиях сейсмического нагружения опорных конструкций. 9.3.9 Сейсмостойкость оборудования технологической части автоматических установок пожаротушения (модули пожаротушения, трубопроводы), частично наполненного жидкостью, должна быть обоснована с учетом гидродинамических воздействий при сейсмических колебаниях жидкости. 9.3.10 Жесткая заделка труб при проходке трубопроводов установок пожаротушения через стены не допускается. Размеры отверстий для пропусков труб через стены должны обеспечивать в стене зазор вокруг трубы не менее 0,2 м. Зазор следует заполнять эластичным негорючим материалом с пределом огнестойкости не ниже, чем у основной конструкции.
9.4. Требования к элементам систем автоматической пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре, приемно-контрольным приборам и приборам управления автоматических установок пожаротушения
9.4.1. Испытания элементов систем автоматической пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре, приемно-контрольных приборов и приборов управления автоматическими установками пожаротушения, кабельных трасс должны проводить с учетом обеспечения их сейсмостойкости. 9.4.2. Элементы систем автоматической пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре, приемно-контрольные приборы и приборы управления автоматическими установками пожаротушения должны испытывать в собранном, закрепленном, отрегулированном и работоспособном состоянии в режиме, имитирующем рабочее состояние. 9.4.3. Если масса и габаритные размеры элементов систем автоматической пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре, приемно-контрольных приборов и приборов управления автоматическими установками пожаротушения не позволяют испытывать их в полном комплекте на испытательном оборудовании, то испытания допускается проводить по группам изделий или электротехнических панелей. 9.4.4. Параметры режимов нагрузок при испытаниях на стенде контролируют в основании крепления изделий. Способ крепления изделия на плите стенда должен быть аналогичен способу его крепления при эксплуатации.
Приложение А* (обязательное)
ОБЩЕЕ СЕЙСМИЧЕСКОЕ РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ОСР-2015
Список населенных пунктов Российской Федерации, расположенных в сейсмических районах, с указанием расчетной сейсмической интенсивности в баллах шкалы MSK-64 для средних грунтовых условий и трех степеней сейсмической опасности - A (10%), B (5%), C (1%) в течение 50 лет
