Руководство по производству бетонных работ (1975 год) - часть 2

3.28. Для повышения точности дозирования может быть рекомендован способ, исключающий влияние неравномерности поступления материала в весовой бункер. Способ заключается в том, что материал загружается в дозатор до определенного веса, близкого

к максимальному, а затем автоматически дозируется, в процессе выгрузки из дозатора в бетоносмеситель

3.29. Все бетонные заводы с годовой производительностью свыше 200 тыс. м3 рекомендуется оснащать приборами для автоматической записи показаний дозаторов.

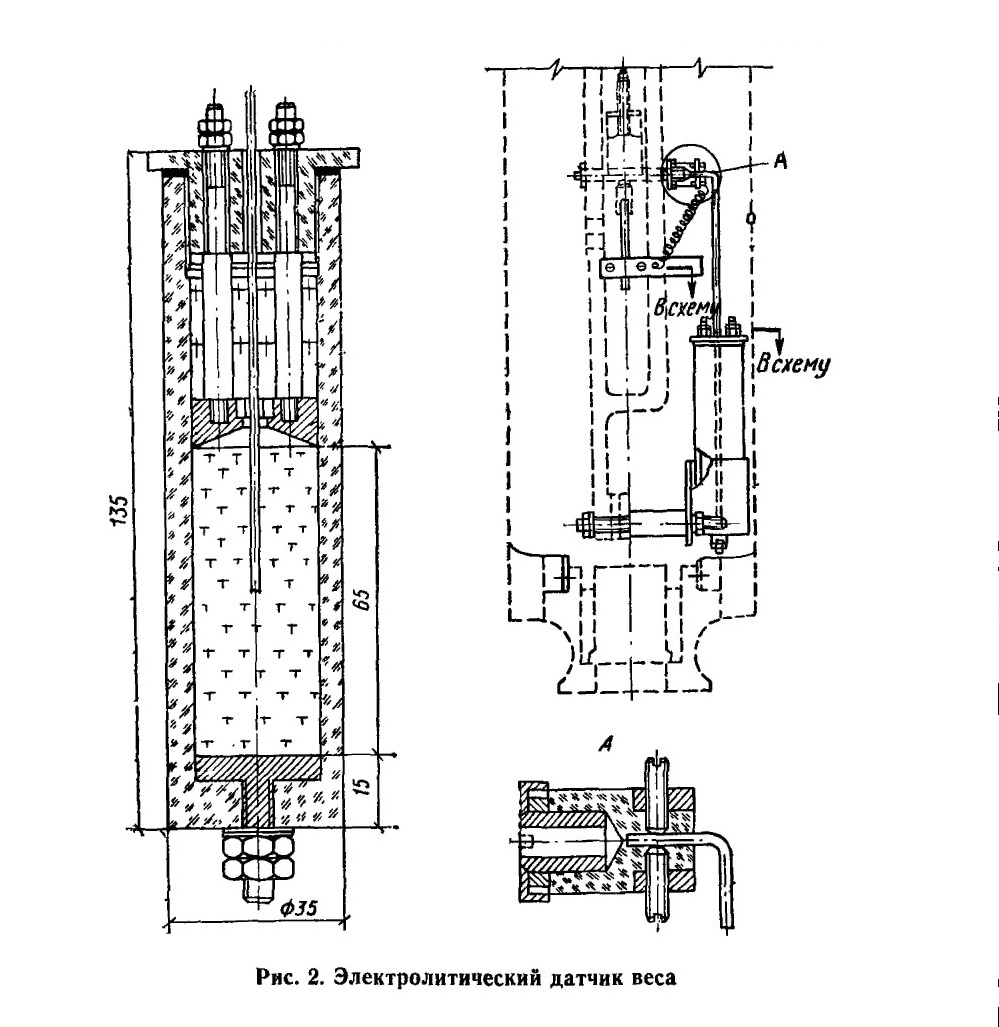

Для этой цели могут быть использованы электронные автоматические самопишущие мосты типа ЭМП-209. Для преобразования хода стрелки циферблатного указателя дозатора в величину электрического сопротивления может быть использован электролитический датчик конструкции Оргэнергостроя (рис. 2).

Диаграммный контроль с помощью самописцев ЭМП-209 заключается в том, что на ленте, кроме автоматической записи движений стрелки циферблатного указателя, вручную наносят линии норм и допустимых интервалов отклонений (±1 —±2%).

В конце каждой смены лаборант должен подсчитать количество взвешиваний, выходящих за пределы допустимых. Отношение этого количества к общему числу замесов является характеристикой точности дозирования в данной смене. Так как по ленте можно с большой точностью определить время всех простоев, то она может быть использована как контрольный журнал работы бетонного завода. Операторы и лаборанты должны обозначать на ленте причины простоев. По характеру записи можнотакже судить об утечке материала через впускной или выпускной затворы дозатора, о зависании его на стенках расходного или весового бункеров, об общем объеме выпуска бетонной смеси и расходе материалов.

3.30. Состав бетонной смеси следует систематически корректировать с учетом изменения характеристик заполнителей (влажности, гранулометрического состава, загрязнения) для обеспечения требуемой подвижности и постоянства заданного водоцементного отношения.

С целью обеспечения корректировки состава в производственных условиях в оборудовании бетонного завода должны быть предусмотрены устройства для отбора проб бетонной смеси и составляющих, а оператору и представителю» стройлаборатории обеспечена возможность осмотра каждого замеса без снижения производительности завода. Для этого желательно центральный пост управления бетонным заводом размещать в нижнем этаже.

3.31. Оператор центрального поста должен иметь возможность получать информацию о фактических величинах доз и по указанию представителя стройлаборатории изменять норму дозирования.

Дозаторы для этого должны быть оснащены соответствующими устройствами дистанционного управления и контроля. Приборы для автоматической записи показаний дозаторов также рекомендуется располагать в центральном посту.

3.32. Жидкие добавки (пластифицирующие, воздухововлекающие, противоморозные и т. д.) должны, как правило, взвешиваться в виде рабочего раствора в отдельных дозаторах. Возможно введение добавок в воде затворення при условии, что разница в расходе цемента между различными составами бетонной смеси, выпускаемыми в течение суток, не превышает 2% среднего, а разница в дозировке воды в зависимости от влажности заполнителей по каждому из составов не превышает 2% номинального водосодержания.

3.33. Концентрацию рабочего раствора добавок рекомендуется контролировать перед каждым заполнением расходных баков, но не реже одного раза в смену.

3.34. Для контроля концентрация рабочего раствора добавок могут применяться способы, основанные на измерении удельного веса, электропроводности, или колориметрический метод. Способ контроля концентрации устанавливается стройлабораторией.

3.35. Сухие порошкообразные добавки (типа золы-уноса) рекомендуется подавать в отдельный бункер, снабженный самостоятельной системой аспирации. Желательно применение для подачи подобных добавок также отдельного трубопровода и дозатора.

Перемешивание

3.36. Приготовление бетонной смеси может производиться в смесителях гравитационного или принудительного перемешивания. Бетоносмесители принудительного перемешивания рекомендуются для приготовления жестких смесей, смесей на пористых заполнителях, бетонных смесей с высокими расходами цемента (более 350 кг/м3).

3.43. Отбор проб для изготовления контрольных образцов кубов должен производиться сразу после перемешивания. Пробы должны отбираться равномерно по мере выгрузки замеса от всех его частей.

3.44. Для изготовления образцов нужно отобрать не менее 10 проб, а образцов-кубов из одного замеса — не менее 20.

Отбор проб смеси удобно производить путем протягивания под погрузочным отверстием бетоносмесителя или под бункером выдачи специальной тележки с укрепленными на ней емкостями.

3.45. Изготовление образцов и испытания следует проводить по ГОСТ 10180—67.

Для ускорения получения результатов рекомендуется испытывать образцы на прочность после 7 суток хранения в нормальновлажностных условиях или после термовлажностной обработки в лабораторной пропарочной камере. В последнем случае необходимо соблюдать одинаковый режим термообработки для всех образцов, а испытания проводить не ранее чем через 4 ч после окончания пропаривания.

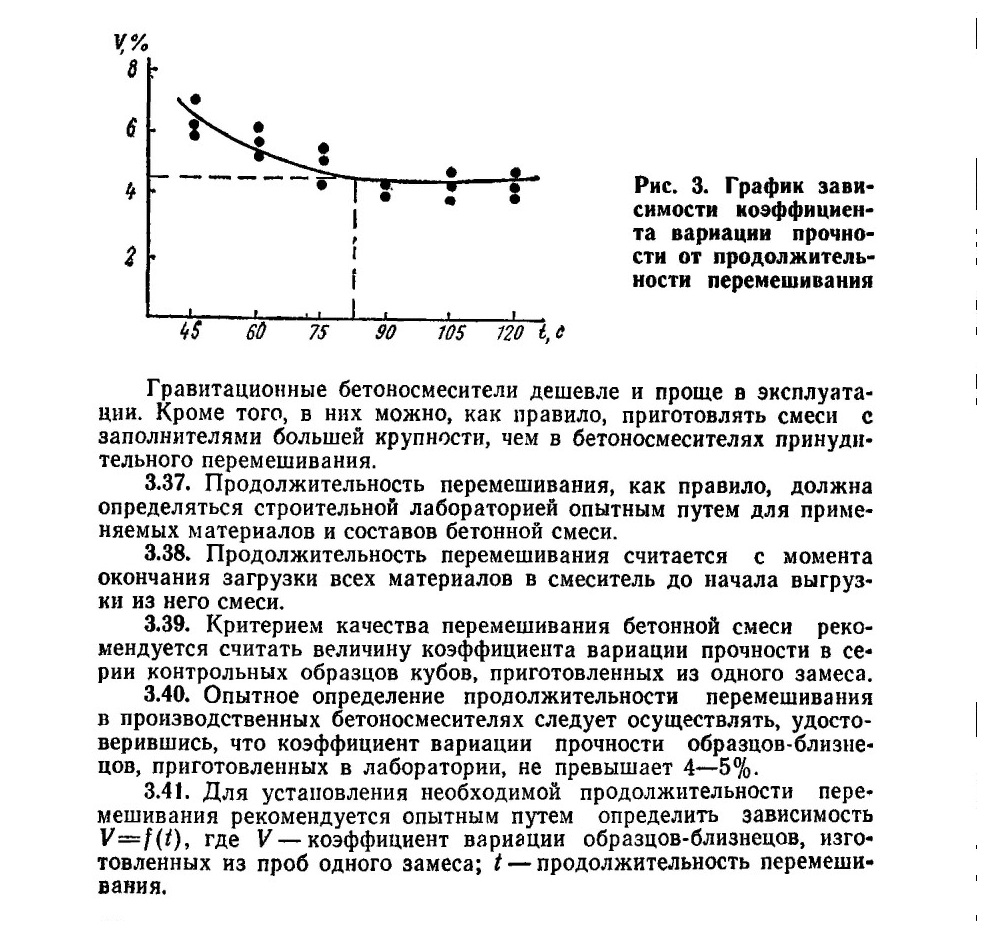

3.46. Величина коэффициента вариации прочности образцов бетона, приготовленных из проб, соответствующих каждой продолжительности перемешивания, принимается равной среднему из трех, полученных в каждом опытном замесе.

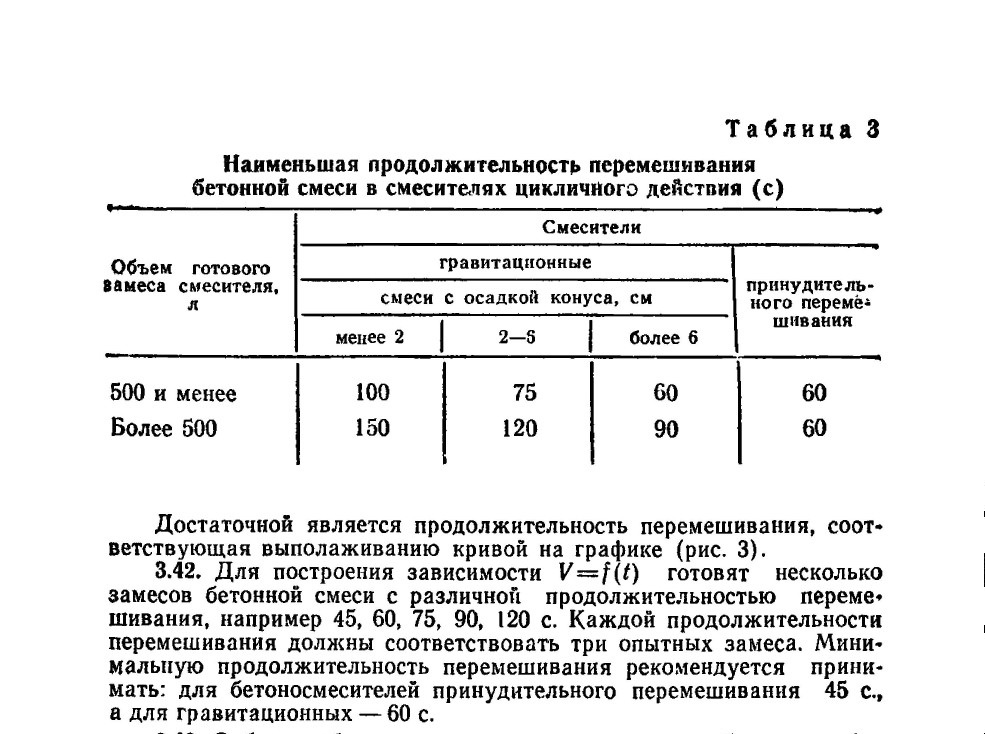

3.47. При отсутствии данных опытной проверки наименьшая продолжительность перемешивания в смесителях цикличного действия принимается по табл. 3.

3.48. Рекомендуется периодически проверять качество перемешивания, зависящее от износа и правильности установки лопастей бетоносмесителя. Подобная проверка заключается в сравнении содержания крупного заполнителя в пробах, отобранных в начале, сере-

дине и конце выгружаемого замеса. Количество крупного заполнителя в пробе определяется мокрым рассевом на сите с отверстиями 5 мм. Разность в содержании крупного заполнителя в трех пробах не должна превышать 5%.

4. ТРАНСПОРТИРОВАНИЕ БЕТОННЫХ СМЕСЕЙ

Общие положения

4.1. Для транспортирования бетонной смеси в зависимости от ее первоначальной подвижности, скорости схватывания применяемого цемента, дальности и температурно-влажностных условий перевозок, а также состояния дорог, по которым оно производится, могут применяться следующие средства: автобетоносмесители, автобетоновозы, автосамосвалы. В отдельных случаях транспортирование бетонной смеси может осуществляться в бадьях и бункерах, установленных на автомашинах (автобадьевозы), а также на железнодорожных платформах с мото- или электротягой. Типы и характеристики автосредств для транспортирования бетонной смеси приведены в приложении IV.

4.2. Средства, предназначенные для перевозки бетонной смеси, должны обеспечивать максимально возможное сохранение ее свойств: исключать попадание в нее атмосферных осадков, не нарушать ее однородности, исключать потери цементного молока или раствора в пути, обеспечивать предохранение от вредного воздействия положительных и отрицательных температур, а также ветра и солнечных лучей.

4.3. Транспортирование бетонной смеси должно быть организовано так, чтобы на месте укладки- она имела заданную подвижность и однородность, а изготовленный из нее бетон должен иметь проектную марку по прочности и, при необходимости, морозостойкости, водонепроницаемости, истираемости и другим требующимся характеристикам.

4.4. Выбор средств и режимов перевозок бетонных смесей, а также определение допустимого времени и дальности их транспортирования (с целью сохранения свойств смеси) должны устанавливаться с учетом местных условий по методике, изложенной в настоящей главе.

4.5. Определение рациональных маршрутов и разработку графиков доставки бетонной смеси с заводов-изготовителей на строительные объекты рекомендуется осуществлять в едином диспетчерском центре, с помощью автоматической системы управления (АСУ) бетонорастворными заводами на электронно-вычислительных машинах или, в случае малого количества объектов, вручную по специально составленным программам математическими методами линейного и динамического программирования.

4.6. В целях предотвращения расслоения и сохранения технологических свойств перевозимой бетонной смеси рекомендуется следующее:

перевозки бетонной смеси осуществлять по дорогам и подъездным путям, покрытым жестким покрытием, не имеющим выбоин и других дефектов;

транспортирование бетонной смеси организовать так, чтобы максимально сократить количество перегрузочных операций и по воз-

можности осуществлять разгрузку смеси непосредственно в бетонируемую конструкцию или бетоноукладочное оборудование, что может быть обеспечено устройством подъездных путей к месту ее укладки;

ограничить высоту свободного падения бетонной смеси при выгрузке ее из автотранспортных средств 1,5 м. В противном случае автотранспорт должен быть снабжен специальными лотками для подачи смеси к месту укладки;

перевозки бетонных смесей в зимних условиях или в условиях сухого и жаркого климата рекомендуется осуществлять согласно специальным организационно-техническим мероприятиям по предохранению смесей от переохлаждения или от перегревания;

при транспортировании бетонных смесей в зимних условиях пункты перегрузок смеси защищать от ветра и снега;

во избежание перегрева бетонной смеси при перевозках в условиях высоких положительных температур красить кузова спецавто-машин в белый цвет.

4.7. Рекомендуется оснащать спецавтотранспорт для перевозок бетонных смесей специальным оборудованием для радиосвязи с центральным диспетчерским пунктом и со строительными объектами.

4.8. Емкости, в которых перевозится бетонная смесь, должны систематически очищаться и промываться. Не рекомендуется в процессе очистки кузова подвергать его ударному воздействию ручным инструментом (кувалда, лом и т. д.).

Траспортирование и приготовление автобетоносмесителями

4.9. Автобетоносмесители — специализированные машины для перевозки сухих бетонных смесей и приготовления из них в пути следования готовых бетонных смесей. Они могут быть использованы для перевозки готовых смесей с побуждением их в пути. Загрузка автобетоносмесителей сухой смесыо и водой или готовой смесью производится на специализированных заводах товарного бетона.

4.10. Автобетоносмеситель (рис. 4) состоит, как правило, из шасси базового автомобиля, привода или дополнительного двигателя для вращения смесительного барабана, бака для воды, смесительного барабана с аварийным люком, загрузочного устройства, устройства ручного управления смесительным барабаном, навесного оборудования для распределения смеси при ее выдаче. Автобетоносмеситель во многих случаях: при транспортировании смеси на значительное расстояние (более 30—45 км), необходимости доставки на строительные объекты высокоиодвижных смесей, постепенной выдачи смесей (работа с бетононасосом) и в ряде других случаев практически незаменим, несмотря на то, что он является наиболее дорогостоящей, по сравнению с автобетоновозами и автосамосвалами, машиной.

4.11. Исходные материалы, загружаемые в автобетоносмеситель, могут представлять собой:

сухую смесь;

смоченную смесь (при повышенной влажности компонентов);

готовую бетонную смесь.

Исходные компоненты могут загружаться в барабаны автобето-носмесйтеля как через загрузочное устройство, так и через специальный верхний люк барабана.

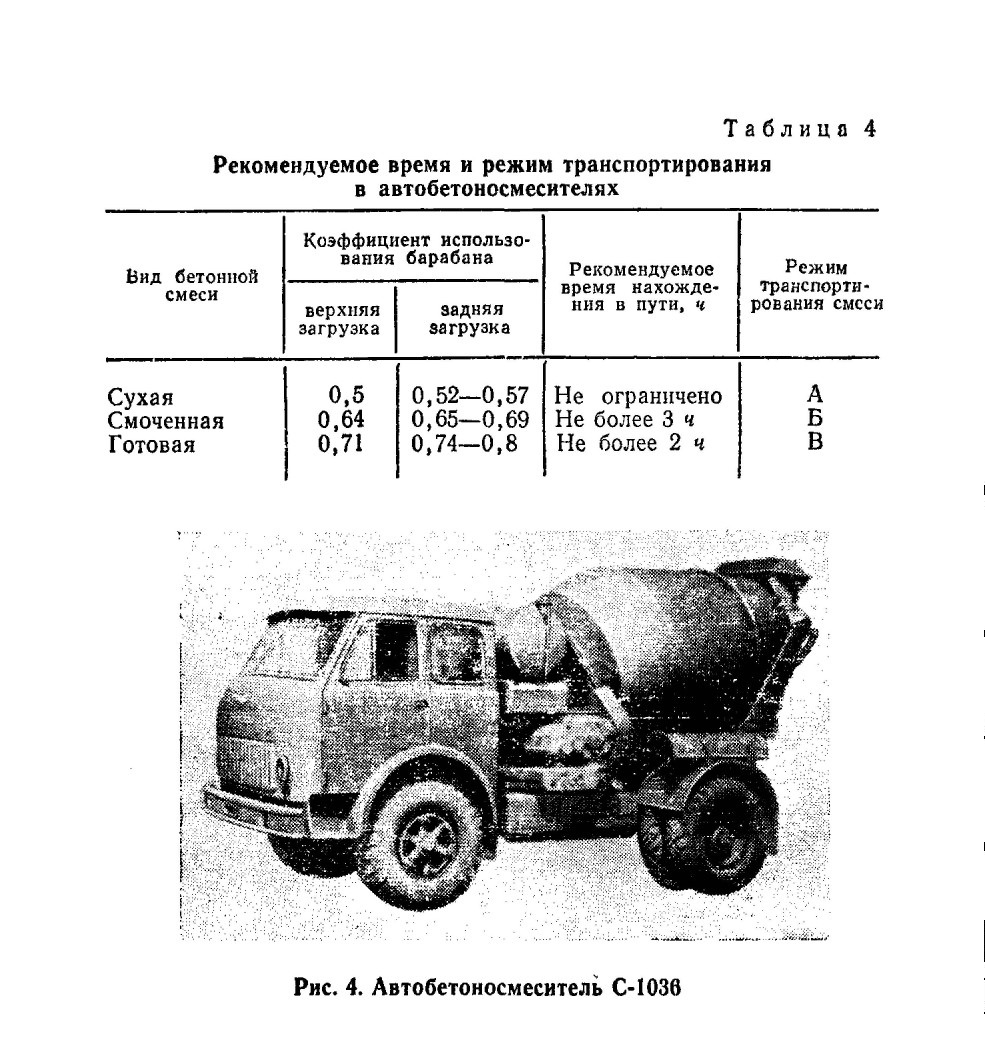

Рис. 4. Автобетоносмеситель С-1036

В зависимости от вида смеси, загружаемой в автобетоносмеситель перед транспортированием, возможна его работа в трех режимах:

1) Включение барабана в пути следования или на строительном объекте за 10—20 мин до разгрузки (режим А);

2) включение барабана непосредственно после его наполнения исходным материалом (режим Б);

3) периодическое включение и выключение барабана во время транспортирования смеси до объекта (режим В).

4.12. Рекомендуемые дальность и продолжительность транспортирования смесей в автобетоносмесителях, а также режим перевозок и объем смеси, заполняющий его барабан, зависят от вида загружаемых материалов и способа загрузки смесителя (табл. 4),

Следует отметить, что при эксплуатации автобетоносмесителей в режиме А исходные компоненты смеси должны быть сухими, влажность песка не более 3—4%, иначе в барабане смесителя образуются комья слипшегося с заполнителем цемента, что в дальнейшем значительно ухудшает качество бетона и препятствует выгрузке бетонной смеси из барабана.

4.13. Кузова автобетоносмесителей рекомендуется промывать водой после каждой перевозки бетонной смеси и после каждой рабо* чей смены.
Транспортирование автобетоновозами

4.14. Автобетоновозы — специализированные машины, предназначенные для перевозок готовых бетонных смесей и растворов на расстояния до 45 км. Они имеют высокие кузова каплевидной формы, расположенные в зоне минимальной вибрации рамы базового

автомобиля (зона комфорта), благодаря чему обеспечивается сохранность перевозимой бетонной смеси от расслоения и разбрызгивания. Для предохранения смеси от воздействия атмосферных осадков и ветра кузов имеет крышку, а для предохранения смеси от воздействия низких отрицательных или высоких положительных температур — двойную обшивку с пространством между ее листами, которое позволяет снабдить кузов специальным термоизолятором или осуществлять подогрев смеси выхлопными газами. Некоторые конструкции автобетоновозов имеют побудитель для домешивания смеси в пути и приспособление для порционной выдачи смеси.

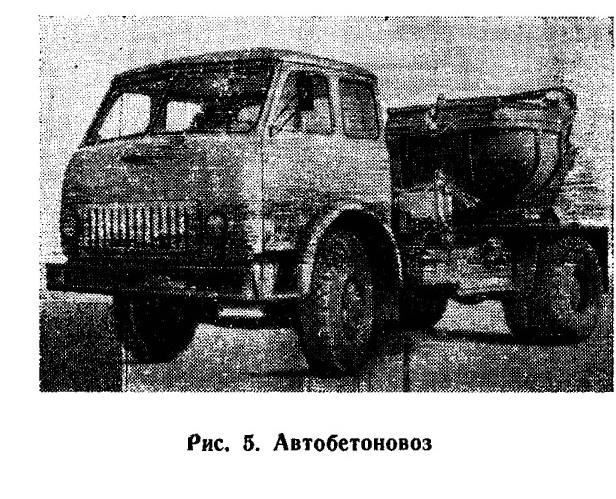

Автобетоновоз (рис. 5) состоит из собственно базовой автомашины, ковшеобразного кузова (иногда внутри кузова размещены вращающиеся лопасти) со специальной крышкой, опорно-поворотного круга и платформы (при разгрузке смеси только назад этот круг отсутствует), которая дает возможность значительно увеличить вы-соту выгрузки смеси и поворачивать кузов на 90° в горизонтальной плоскости, системы управления кузовом, дозирующего устройства, крепящегося к опорной части платформы или расположенного внутри кузова.

Рис. б. Автобетоновоз

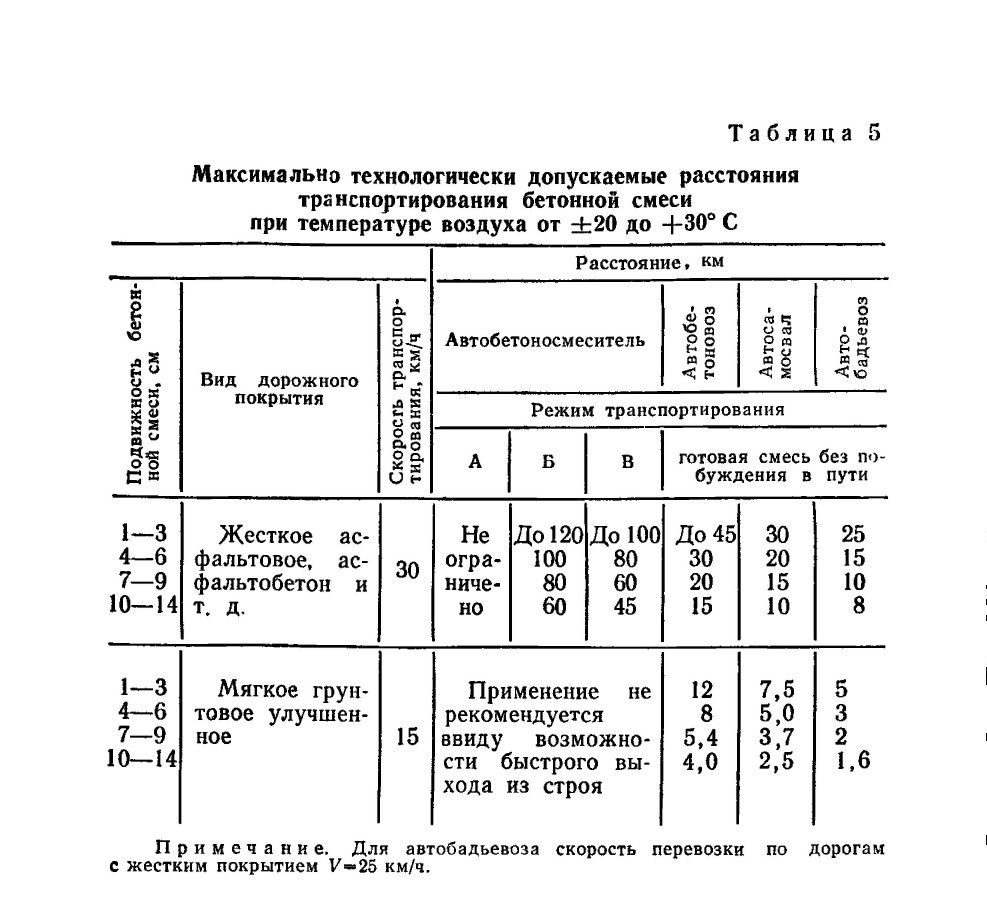

4.15. Рекомендуемые дальности транспортирования бетонной смеси в автобетоновозах в зависимости от ее первоначальной подвижности представлены в табл. 5.

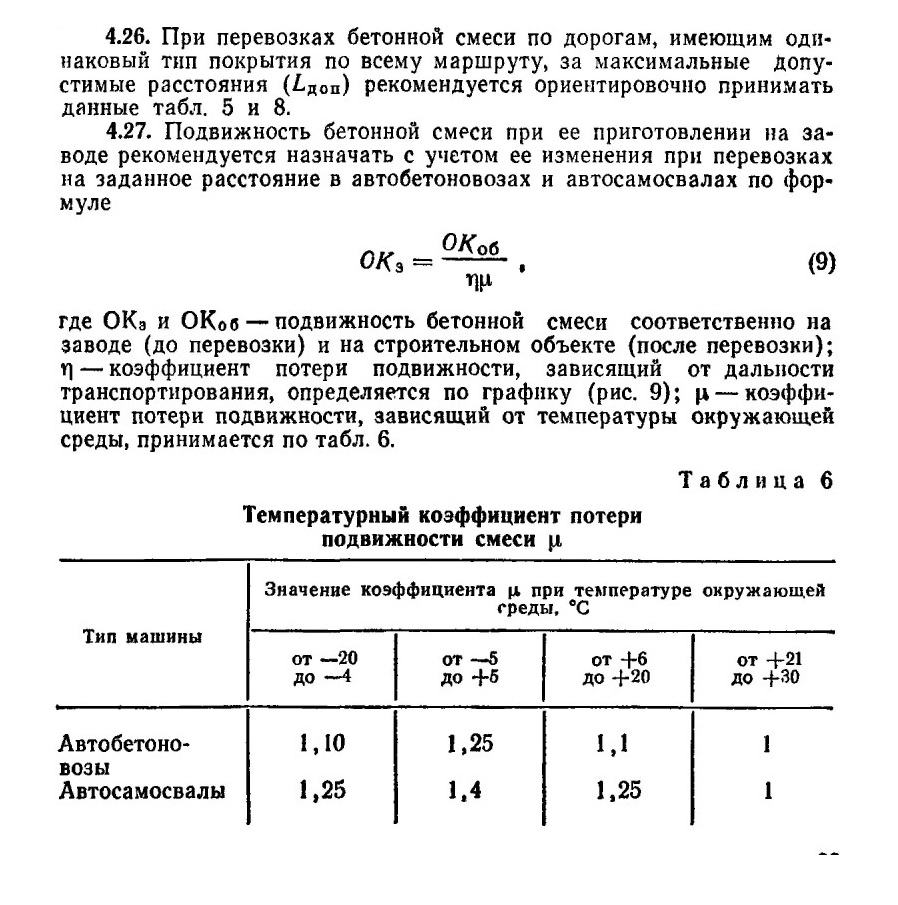

Определение первоначальной подвижности смеси при ее приготовлении на заводе ОКз с целью получения заданной подвижности на строительном объекте изложено в п. 4.27 настоящей главы.

Транспортирование автосамосвалами

4.16. В условиях отсутствия спецавтотранспорта допустимо применение автосамосвалов при транспортировании бетонных смесей лишь на короткие расстояния (см. табл. 5) и только при осуществлении следующих мероприятий:

в целях уменьшения потерь бетонной смеси в результате ее выплескивания в момент уменьшения или увеличения скорости, а так-же при резком торможении или начале движения рекомендуется наращивать борта его кузова не менее чем на 40 см;

для ликвидации утечки растворной части бетонной смеси рекомендуется уплотнять место примыкания заднего борта к кузову прокладками из листовой резины, транспортерных лент или шлангов

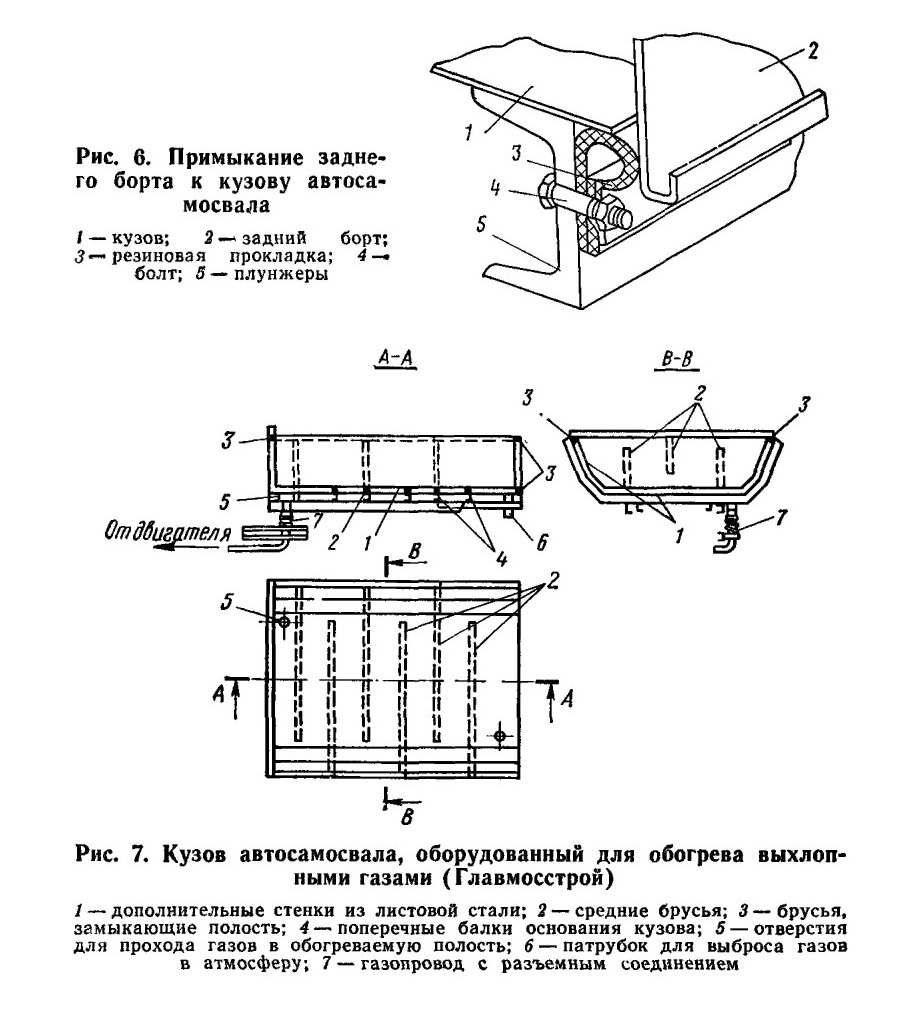

Рис. 7. Кузов автосамосвала, оборудованный для обогрева выхлопными газами (Главмосстрой)
I — дополнительные стенки из листовой стали; 2 — средние брусья; 3 — брусья, замыкающие полость; 4—поперечные балки основания кузова; 5 —отверстия для прохода газов в обогреваемую полость; 6 — патрубок для выброса газов в атмосферу; 7 — газопровод с разъемным соединением

(рис. 6). Может быть также сделан неоткрывающийся наклонный задний борт аналогично конструкциям автобетоновозов;
в целях сохранения температуры бетонной смеси, перевозимой автосамосвалами при температурах наружнего воздуха выше +15 и ниже —5° С, рекомендуется устраивать термоизоляцию кузова аналогично термоизоляции автобетоновоза;

при эксплуатаций автосамосвалов в условиях низких температур в них следует оборудовать теплообогрев кузова выхлопными газами автомобиля.

4.17. Конструктивно теплообогрев кузова решается путем пропуска выхлопных газов с предвари 1ельно пониженной до 30—45° С температурой в зазор между двойными стенками бортов и днища кузова (рис. 7). Понижение температуры выхлопных газов можег быть получено путем пропуска их через трубчатый змеевик.

4.18. Для более равномерного обогрева в зазорах двойного днища и бортов рекомендуется устраивать лабиринт, препятствующий проходу газов по кратчайшему пути к выхлопному отверстию;

в целях предотвращения попадания в перевозимую бетонную смесь атмосферных осадков и прямой солнечной радиации, а также термоизоляции над кузовом самосвала рекомендуется делать крышку.

4.19. Для облегчения и сокращения времени выгрузки бетонной смеси из кузовов автосамосвалов рекомендуется использовать вибропобудители, имеющиеся в гидроцилиндрах некоторых автосамосвалов, для этой же цели может быть также использован обычный автомобильный стартер с навешанным на его якорь дебалансом. В этих же целях рекомендуется увеличить угол подъема кузова автосамосвала до 85—90°.

4.20. Кузова автосамосвалов рекомендуется промывать после каждой рабочей смены и перед длительными (более 30 мин) перерывами в транспортировании.

Прочие виды транспортирования бетонных смесей

4.21. Транспортирование бетонных смесей может осуществляться автобадьевозами, автомототележками и железнодорожными платформами.

4.22. Автобадьевоз предназначен для перевозок готовых смесей в отдельных специальных бадьях, которые ставятся и снимаются с рамы бадьевоза с помощью подъемного крана и вместе с находящейся в бадье смесью оставляются на строительном объекте для последующего использования.

С помощью бадьевоза можно доставлять смесь мелкими порциями в любую точку строительной площадки.

4.23. Для обеспечения высоких темпов подачи бетонной смеси может быть рекомендовано применение железнодорожных платформ с мото- и электротягой, на которые устанавливаются съемные бадьи с готовой бетонной смесью.

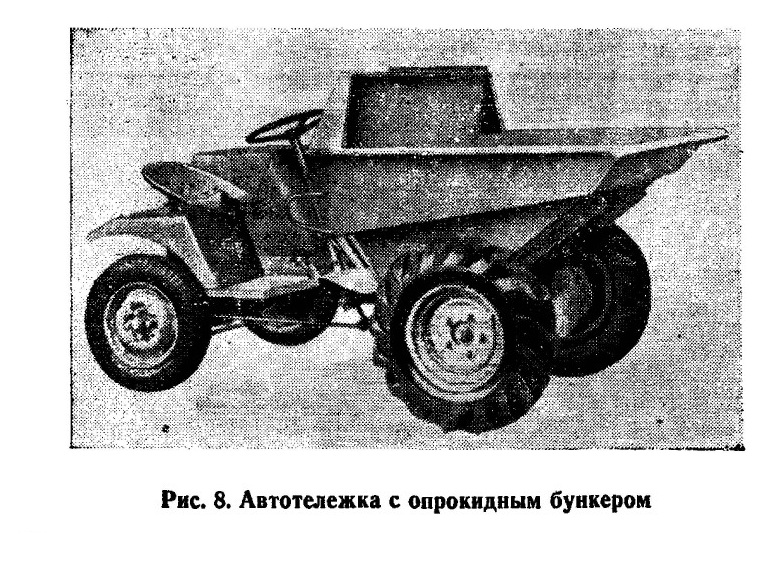

4.24. Небольшие количества бетонной смеси до 0,1—0,2 м3 могут доставляться на короткие расстояния автомототележками, имеющими специальный опрокидной бункер (рис. 8).

Выбор автотранспортных средств

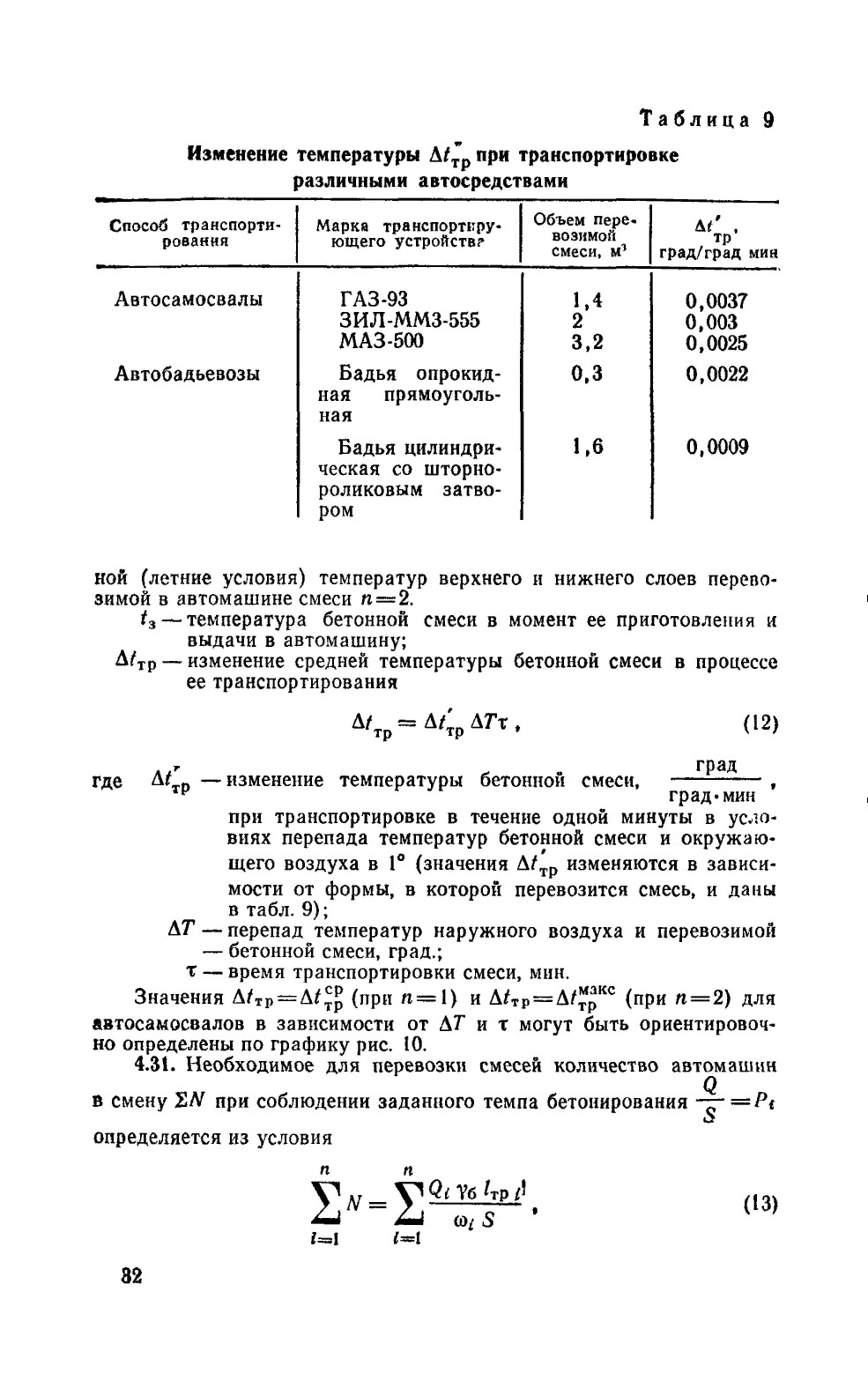

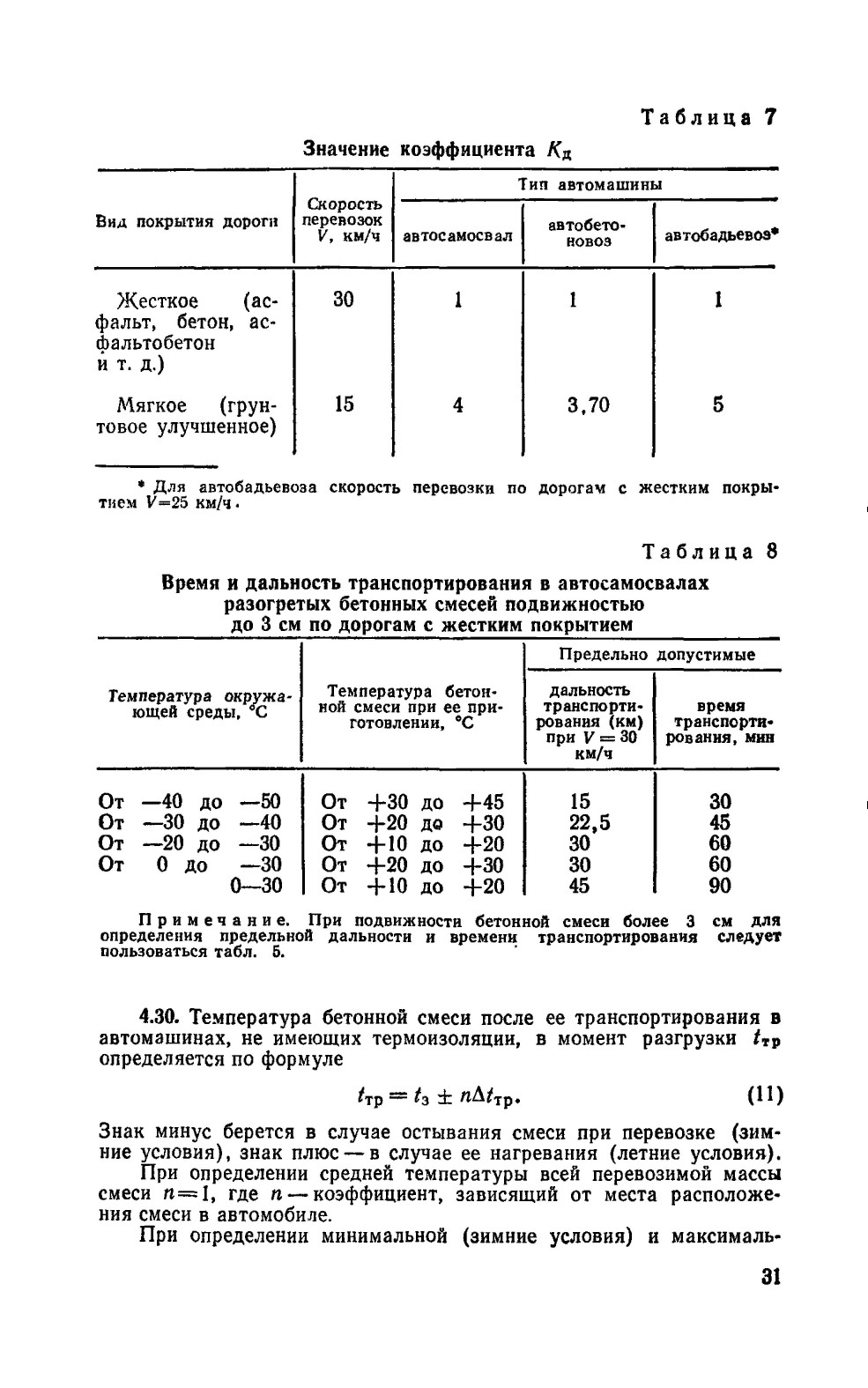

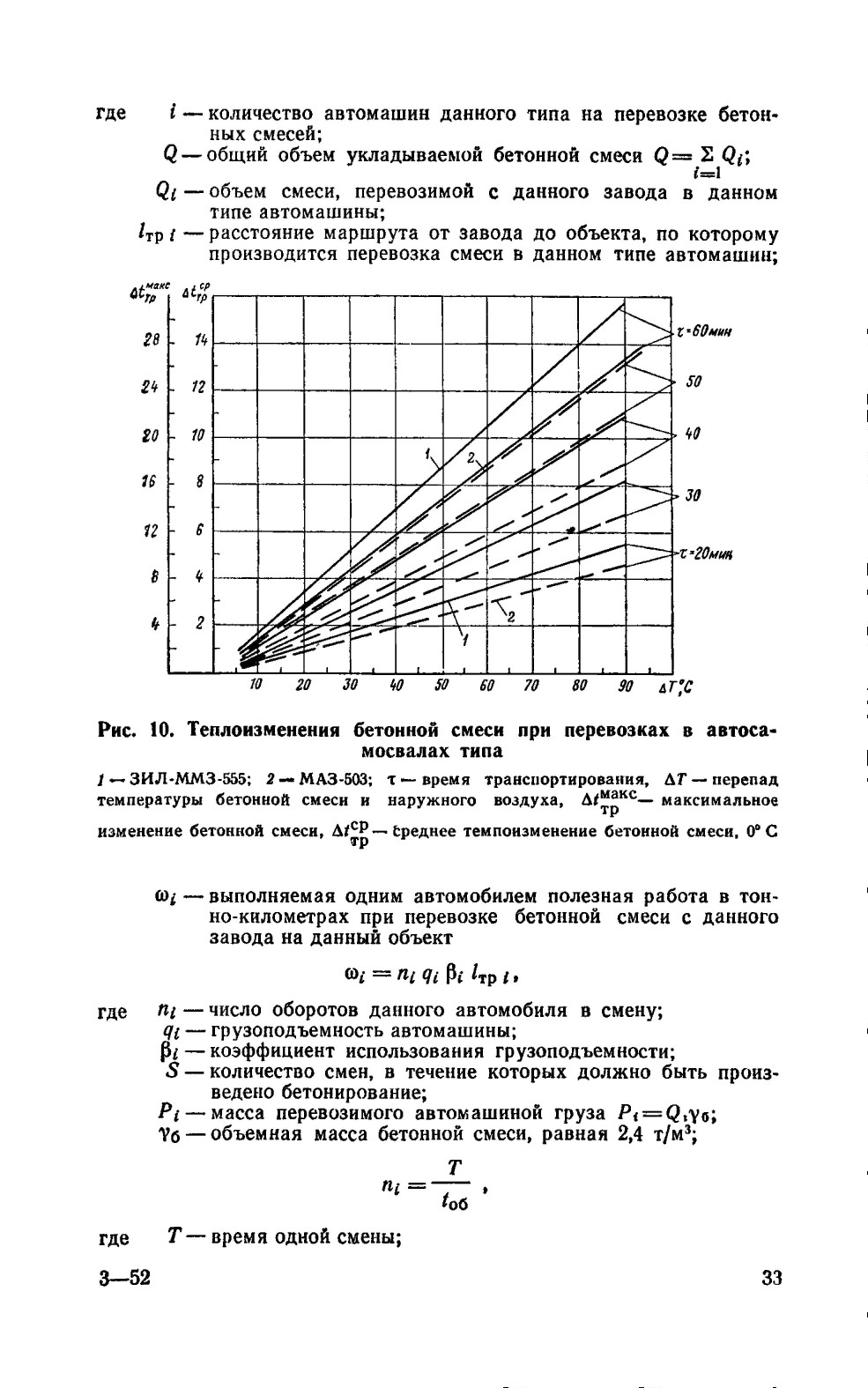

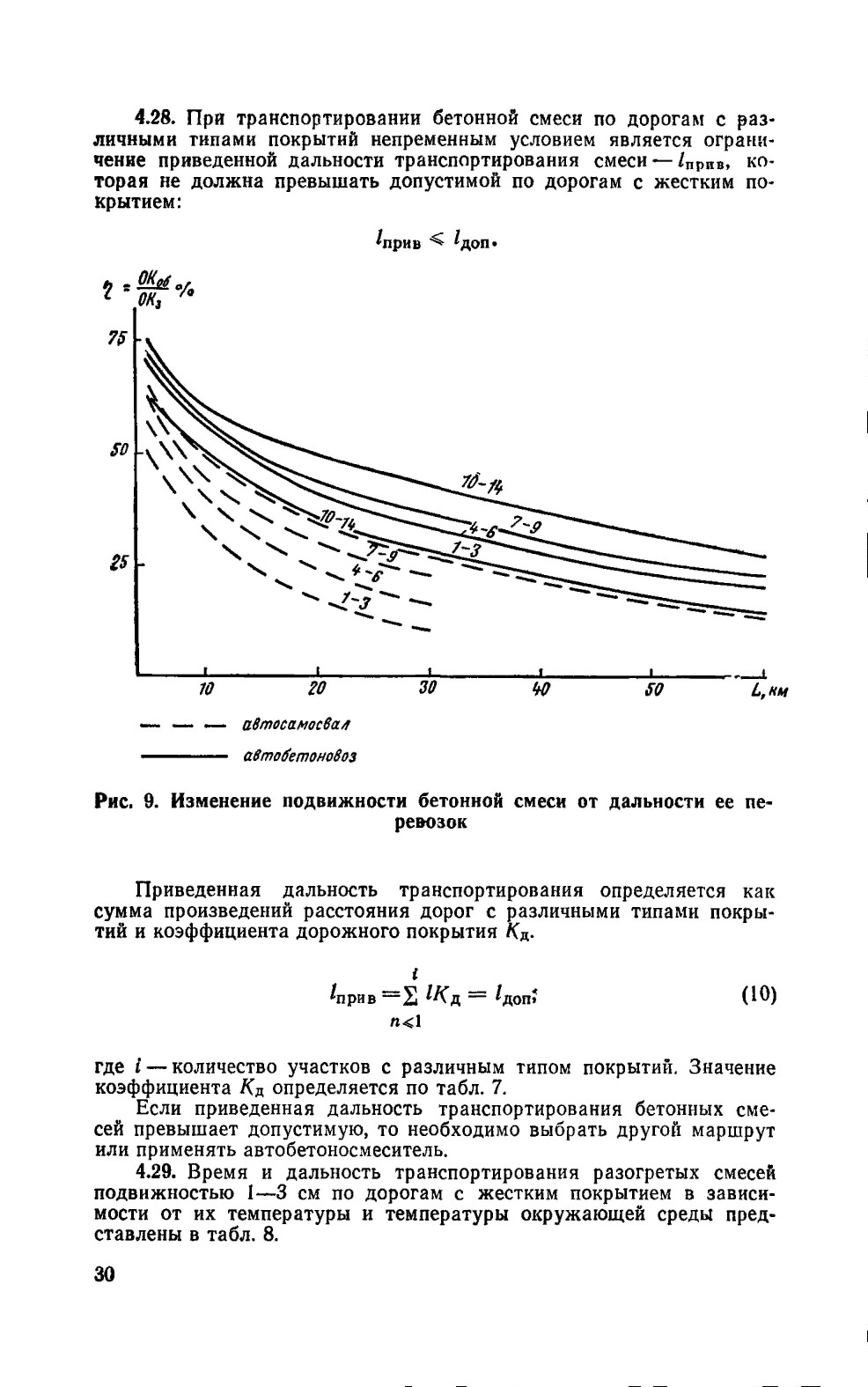

4.25. Выбор автотранспортных средств производится с учетом дальности (или времени) транспортирования, типа дорог, погодных условий, а также подвижности смеси и ее состава.
