Лазерный приемник LR60

Руководство пользователя

•

Введение

Благодарим вас за приобретение лазерного приемника LR60 для лазера

Spectra Precision

. Лазерный приемник представляет собой электронный

датчик многоцелевого назначения в прочном корпусе, предназначенный

для приема лазерного излучения, генерируемого вращающимися

лазерными передатчиками. Данный приемник способен работать

практически со всеми моделями вращающихся лазеров и принимает как

видимое, так и невидимое излучение.

Прежде чем приступать к использованию данного приемника, внимательно

ознакомьтесь с этим руководством пользователя. В нем приведены

сведения по настройке, использованию и обслуживанию приемника.

В руководстве используются такие надписи, как

ПРЕДУПРЕЖДЕНИЕ

ВНИМАНИЕ

Примечание

. Каждая из них обозначает определенную

степень опасности или важную информацию.

ПРЕДУПРЕЖДЕНИЕ

указывает на опасные или рискованные действия, которые могут привести

к тяжелым травмам или смертельному исходу.

ВНИМАНИЕ

указывает на

опасные или рискованные действия, которые могут привести к травмам или

материальному ущербу.

Примечание

указывает на важную информацию,

не относящуюся к вопросам безопасности.

Ваши предложения и пожелания вы можете направлять по адресу:

Trimble Construction Division

5475 Kellenburger Road

Dayton, Ohio 45424-1099 U.S.A.

Тел.:

(937) 245-5600

(800) 538-7800

Факс:

(937) 233-9004

Интернет: www.trimble.com

Укажите данные о вашем изделии. Это поможет вам в случае

возникновения каких-либо вопросов по гарантии и обслуживанию изделия.

ИЗДЕЛИЕ:

____________________________

ЗАВОДСКОЙ НОМЕР: ____________________________

ДАТА ПОКУПКИ:

____________________________

ПРОДАВЕЦ:

____________________________

ТЕЛЕФОН:

____________________________

Правила техники безопасности

Соблюдайте все инструкции по использованию и правила техники

безопасности, приведенные в этом документе и в руководстве по

эксплуатации вашей машины. Периодически проверяйте функциональные

характеристики изделия. Компания Trimble и ее представители не несут

ответственности за последствия использования данного изделия, включая

прямой, косвенный и сопутствующий ущерб и потерю прибыли. Регулярно

проверяйте свои действия.

ПРЕДУПРЕЖДЕНИЕ:

При работе рядом со строительной или

сельскохозяйственной техникой соблюдайте правила техники безопасности,

приведенные в руководстве по эксплуатации машины.

ПРЕДУПРЕЖДЕНИЕ:

При проведении земляных работ соблюдайте

соответствующие требования и правила по обеспечению безопасности.

ПРЕДУПРЕЖДЕНИЕ:

Обращайте внимание на расположенные вверху

препятствия и линии электропередач. Приемник и мачта могут находиться

выше уровня машины. Убирайте их при перемещении машины.

ВНИМАНИЕ.

Запрещается разбирать какие-либо части приемника

помимо необходимых для замены батарей. Обслуживание приемника

должны выполнять только авторизованные компанией Trimble сервисные

специалисты.

Уход и обслуживание

Приемник поставляется в защитной сумке. При перемещении приемника в

защитной сумке с объекта на объект и соблюдении общепринятых правил

обращения с приборами, он прослужит долгие годы. Обязательно храните

приемник в защитной сумке.

Не очищайте приемник от пыли или грязи с помощью сухой ветоши – это

может привести к оцарапыванию и повреждению поверхностей. Для чистки

всех наружных компонентов используйте только качественное очищающее

средство для стекол и мягкую ветошь. В случае загрязнения этих

поверхностей застывшим бетоном или другими материалами обратитесь в

авторизованный сервисный центр для проведения чистки изделия.

Если приемник не планируется использовать в течение более чем 30 дней,

извлеките из него щелочные батареи. Обеспечьте надлежащую утилизацию

всех использованных батарей. Порядок утилизации указан в ваших

региональных или местных нормативных требованиях.

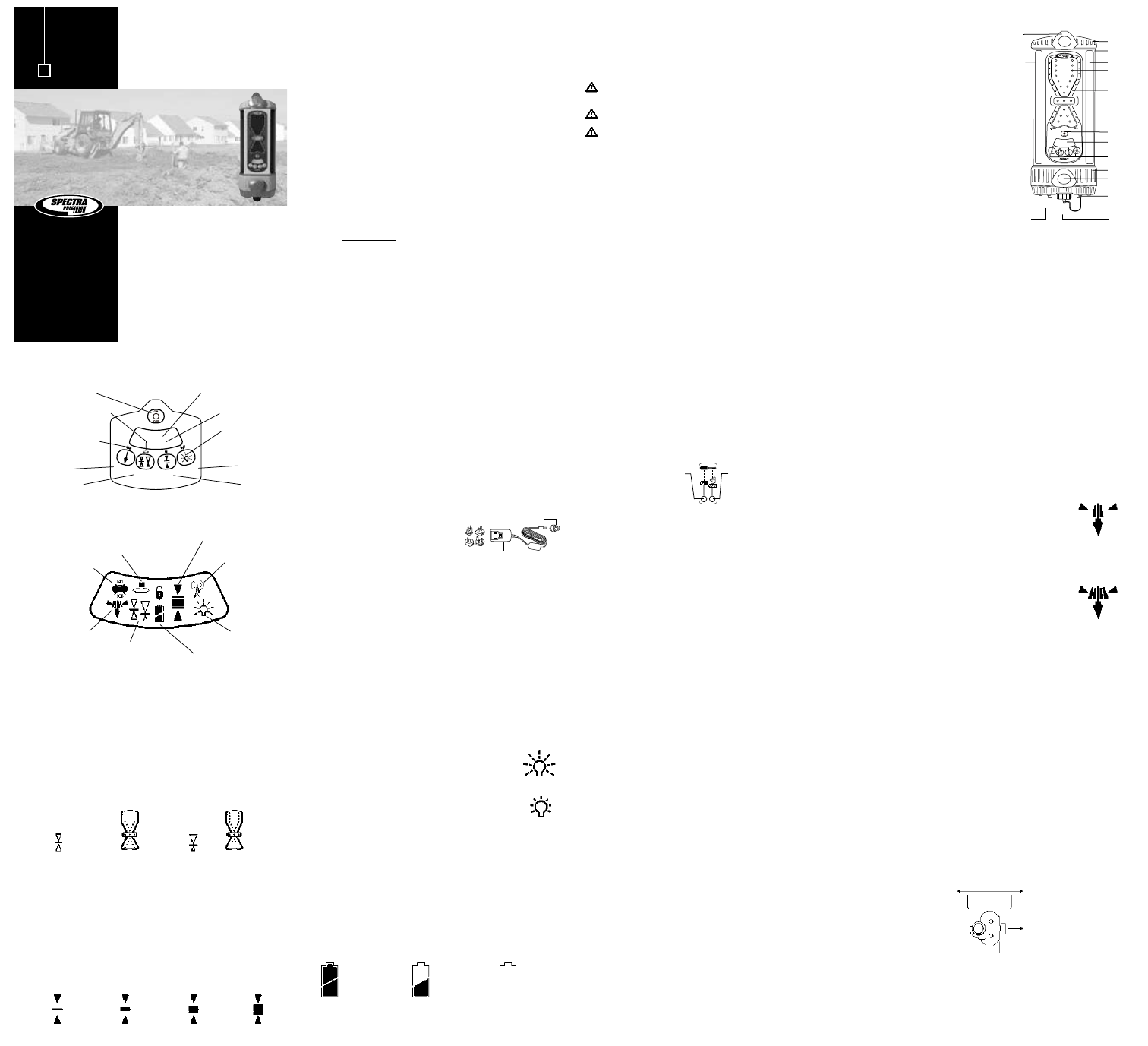

Элементы управления и индикации

Средства защиты батарей

Встроенная защита от избыточной подзарядки предотвращает повреждение

приемника, если он остается в зарядном устройстве в полностью заряженном

состоянии. Кроме того, защита зарядки предотвращает повреждение при

случайной попытке подзарядки щелочных батарей.

ВНИМАНИЕ

. Не пытайтесь подзаряжать щелочные и другие одноразовые

батареи.

Примечание

. Подзарядка батарей разрешается только при температуре

приемника 0 - 45°C.

Электронная часть системы аккумуляторных батарей включает индикаторы

состояния заряда и ошибки заряда, расположенные на задней стороне кожуха.

Использование приемника

Порядок работы
Кнопка включения питания

Нажать кнопку включения питания. Загораются все светодиоды, затем

загорается каждый ряд светодиодов (сверху вниз). На ЖК-дисплее

поочередно отображаются все имеющиеся символы. Если приемник

находится вне пределов диапазона приема лазерного луча, мигает средний

зеленый светодиод и светится ЖК-дисплей, подтверждая включение

питания. Если приемник находится в зоне приема лазерного луча,

загорается соответствующий светодиодный индикатор уровня.

Кнопка вертикали

Кнопка вертикали служит для переключения между 3 режимами:

выключено, нормальный и режим компенсации угла при экскавации (ACE

- Angle Compensation for Excavation). При проведении работ по экскавации

обычно используется индикатор вертикали.

Переключение между режимами «Выключено» и «Нормальный»

производится однократным нажатием данной кнопки. Для

нормального режима вертикали установлен диапазон ±2,5°. Если

данная функция выключена, на ЖК-дисплее символ вертикали

не отображается. При активации нормального режима вертикали

на дисплее появляется индикатор нормального режима. При выходе мачты

и приемника за верхний предел данного диапазона вертикали светодиоды

индикации уровня начинают мигать часто, а при выходе за нижний предел

– мигают редко. Индикатор горит постоянным светом, когда мачта и приемник

находятся в пределах диапазона вертикали.

Режим компенсации угла при экскавации (ACE)

Приемник показывает информацию об уровне в диапазоне

большого колебания угла ± (10°-30°). Для включения данного

режима нажать и удерживать кнопку вертикали примерно

2 секунды. Положение контрольного уровня автоматически

переключается на центрирование относительно контрольного уровня и на

ЖК-дисплее появляется символ большого угла колебания по вертикали.

Загорается один или два светодиода. Эти светодиоды соответствуют

установочной длине, введенной с помощью шкалы на лицевой наклейке

области индикации. Для компенсации колебания рукояти стрелы требуется

процедура настройки. Порядок определения установочной длины и

подробную информацию по настройке см. раздел «Порядок установки -

Общие указания» данного руководства.

Кнопка центрирования/смещения относительно контрольного

уровня

Центрирование относительно контрольного уровня (или «режим

профилирования») используется при проведении типовых

профилировочных работ, когда требуется информация о выходе за

верхний и нижний пределы диапазона контрольного уровня. Смещение

относительно контрольного уровня (или «режим экскавации») используется

при использовании траншеекопателя или экскаватора. Режим экскавации

предоставляет больше информации и имеет область индикации выше

контрольного уровня большего размера.

Переключение между этими режимами производится нажатием данной

Данные о конкретных диапазонах зоны нечувствительности см. раздел

«Характеристики» данного руководства. Для изменения настройки

нажать кнопку зоны нечувствительности. При каждом нажатии кнопки

происходит изменение настройки зоны нечувствительности и отображение

соответствующего символа на ЖК-дисплее.

Кнопка яркости индикации

Кнопка яркости индикации служит для регулирования

яркости светодиодов. Предусмотрены настройки «Яркий»

и «Тусклый» свет. Тусклый свет используется при работе

в условиях нормальной и недостаточной освещенности,

яркий – в дневное время при ярком солнце. Использование

тусклого света экономит заряд батарей примерно на

50%. Переключение между настройками производится

нажатием кнопка яркости индикации. Выбранная настройка

отображается на ЖК-дисплее. Кроме того, если приемник

находится вне пределов диапазона приема лазерного луча, на светодиоды

загораются по окружности, показывая текущую настройку.

Индикатор выхода за пределы диапазона приема луча

Данный светодиодный индикатор указывает, что приемник находится выше

диапазона приема луча по вертикали. Последовательность светодиодов

показывает направление перемещения навесного оборудования для

возврата в диапазон приема луча. Индикация выхода за пределы

диапазона приема луча длится примерно 2 минуты.

Отключение индикатора выхода за пределы диапазона

приема луча

При необходимости индикатор выхода за пределы диапазона приема

луча можно выключить. Для отключения одновременно нажать 2 крайние

кнопки (вертикали и яркости индикации). На приемнике в обратном порядке

(как сверху, так и снизу) отображается последовательность светодиодов

режима выхода за пределы диапазона приема луча. После отключения

данной функции состояние выхода за пределы диапазона приема луча

отображается миганием среднего светодиода. Включение индикации

производится повторным нажатием 2 крайних кнопок. Приемник сохраняет

состояние индикации выхода за пределы диапазона приема луча до

следующего включения питания.

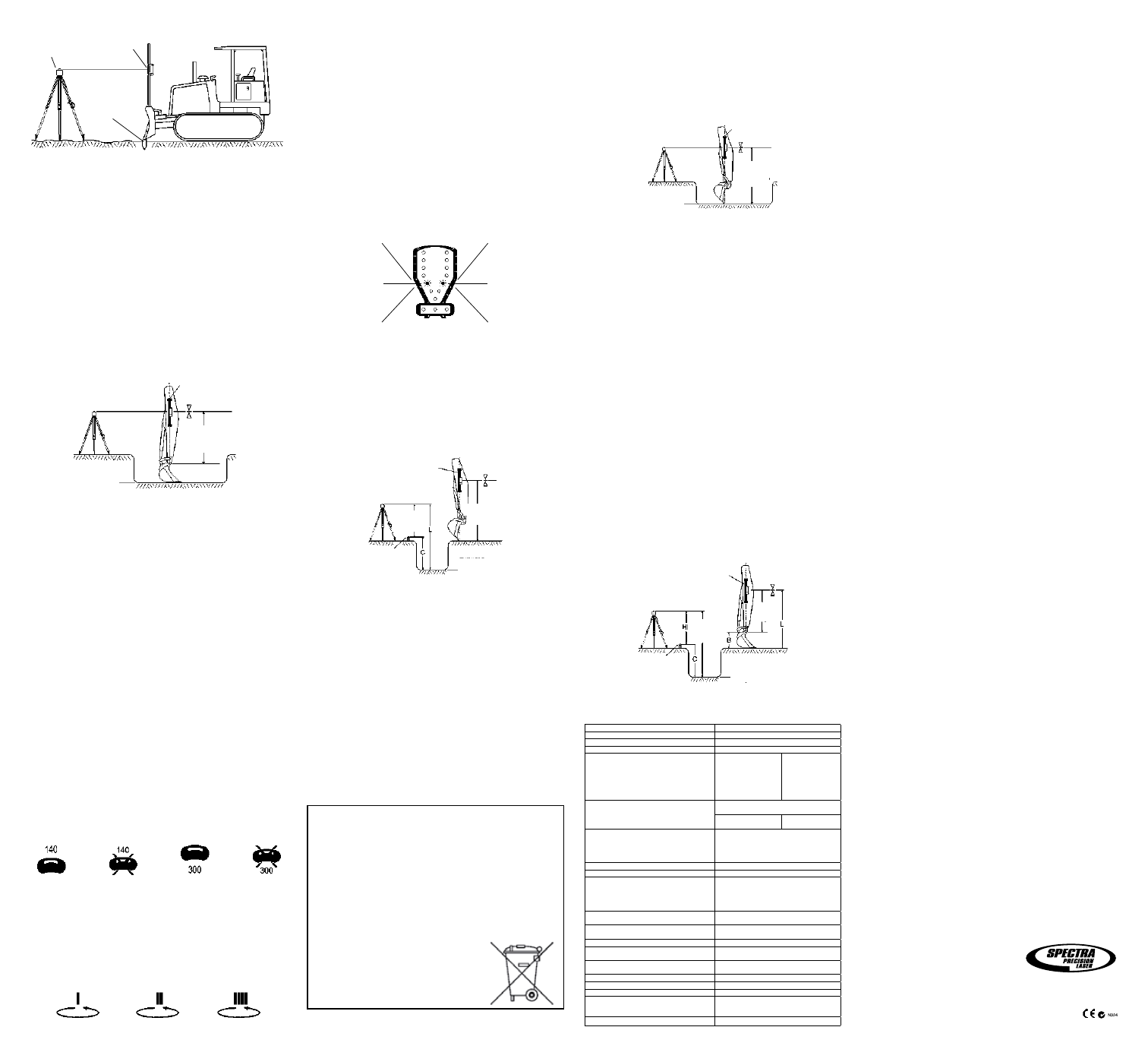

Порядок установки

Общие указания

1. Установить лазер в надежном и удобном месте. Подробную информацию

об установке лазера см. руководство пользователя для лазера.

Примечание.

Рабочий диапазон зависит от мощности вращающегося

лазера. Приемник способен принимать лазерный луч в круговом диапазоне

(360°), но должен находиться в пределах прямой видимости лазера.

2. Если частота вращения лазера регулируется, установить максимальную

частоту. Приемник обрабатывает луч лазера с частотой вращения до

1200 об/мин.

3. Для установки приемника на мачте повернуть верхнюю и нижнюю

монтажные головки против часовой стрелки так, чтобы раскрылись

хомуты на задней части, позволяя охватить опорную мачту. Установить

приемник на мачту. Для затяжки повернуть головки по часовой стрелке.

Примечание

. Приемник устанавливается на круглые трубы с наружным

диаметром 42 - 50 мм и квадратные трубы 38 мм.

4. Для снятия приемника с мачты ослабить 2 хомута.

Для работ по экскавации приемник можно устанавливать в траншее или

над уровнем грунта.

Режим компенсации угла при экскавации (ACE)

Проверочный диапазон горизонтального уровня шире, так как меньше

установочная длина приемника. То есть чем ближе к ковшу установлен

приемник, тем шире проверочной диапазон уровня.

Наиболее точным способом проверки уровня, обеспечивающим

повторяемость результата, является полное втягивание цилиндра ковша.

При выполнении этой настройки следует установить мачту так, чтобы она

была направлена на зубья ковша.

Для быстрого проведения экскавации, не требующей точности, можно

использовать проверочный уровень с установкой ковша на грунт или

в другое положение. В этих положениях приемник показывает уровень

по поворотному шкворню ковша. Обязательно измерять показания

уровня только тогда, когда ковш находится в первоначальном положении

настройки.

Светодиодный индикатор должен находиться в положении, параллельном

направлению оператора и перпендикулярном направлению колебания

рукояти ковша.

При проведении всех работ по экскавации обязательно выполнить простую

Устройство и функции

Литые алюминиевые кожухи, верхний и

нижний

—для защиты приемника.

2. Кожух из поликарбоната—для защиты

электроники.

Окна приема

—содержат 4 комплекта

равномерно расположенных

фотоэлементов, обеспечивающих прием

на 360 градусов.

Сверхяркие светодиоды

—хорошо видны

и обеспечивают графическую индикацию

положения отвала или ковша. Зеленые

светодиоды положения контрольного уровня

и красные светодиоды положения отклонения

от контрольного уровня обеспечивают

быструю визуальную индикацию.

Шкала установочной длины

—

используется для начальной установки в

режиме компенсации широкого угла при

экскавации (ACE - Angle Compensation for

Excavation).

Кнопка включения питания

—для

включения и выключения приемника.

Используется также в качестве кнопки

переключения для активации дополнительных функций приемника.

ЖК-дисплей

—для индикации текущих настроек приемника и состояния

батарей.

Кнопки сенсорной панели

—для изменения настроек

Монтажные головки

—для крепления к хомутам из нержавеющей стали,

обеспечивают быструю и удобную установку на мачту или магнитную опору.

10.

Винты батарейного отсека

—обеспечивают удобный доступ к

батарейному отсеку для замены батарей.

11.

Вспомогательный разъем

—для подсоединения кабеля к

дополнительному дистанционному индикатору, силовому кабелю машины

или пульту автоматического управления. Данный разъем позволяет также

подсоединять зарядное устройство для никель-металлогидридных (Ni-MH)

батарей. Пылезащитный колпачок предохраняет разъем от загрязнения.

Блокировка

сенсорной панели

Индикатор выхода

за пределы

частоты вращения

лазера

Индикатор

усреднения

лазерного луча

Индикатор яркости

индикации

Индикатор точности (зоны

нечувствительности)

Индикатор

центрирования

(смещения)

относительно

контрольного уровня

Индикатор

вертикали—

нормальная,

широкая (ACE),

выкл.

Индикатор

состояния батареи

Линия радиосвязи

(не используется)

ЖК-дисплей

Установка и подзарядка батарей

Щелочные батареи

1. Развернуть приемник вспомогательным разъемом вверх.

2. Снять со вспомогательного разъема пылезащитный колпачок.

3. Ослабить 2 винта и снять крышку батарейного отсека.

4. Установить 4 щелочных элемента питания (тип C), как показано на

этикетке внутри батарейного отсека, соблюдая полярность (+) и (-).

5. Установить на место крышку батарейного отсека. Плотно затянуть 2 винта.

6. Установить на место пылезащитный колпачок вспомогательного

разъема.

Никель-металлогидридные батареи (Ni-MH)

Для первоначальной зарядки и последующей подзарядки аккумуляторных

батарей требуется приблизительно 3 часа. Для достижения максимального

ресурса заряда батарей может потребоваться 2-3 цикла подзарядки.

Порядок подзарядки:

1. Снять со вспомогательного разъема

пылезащитный колпачок.

2. Вставить адаптер Cannon во

вспомогательный разъем приемника,

совместив его паз с ключевым выступом

разъема. Вставить гнездовой разъем

зарядного устройства в адаптер Cannon.

3. Убедиться, что в зарядном устройстве установлена подходящая вилка

для подключения к сети переменного тока.

Примечание

. Для смены переходника нажать освобождающий

выступ в направлении, указанном стрелкой, и извлечь вилку. Вставить

подходящую вилку и отпустить выступ.

4. Подсоединить зарядное устройство к соответствующей розетке. В

процессе подзарядки приемник не функционирует.

Примечание

. Индикатор состояния заряда, расположенный на задней

стороне кожуха, во время подзарядки батарей горит постоянным светом.

При полностью заряженных батареях начинает мигать левый светодиод.

5. После подзарядки батарей отсоединить зарядное устройство от розетки

и извлечь адаптер Cannon из вспомогательного разъема. Установить на

место пылезащитный колпачок.

кнопки. На ЖК-дисплее отображается выбранный режим, а светодиоды

загораются по соответствующей схеме. Для режима центрирования

относительно контрольного уровня предусмотрено 7 каналов индикации

и 2 индикатора выхода за пределы диапазона приема луча. Для режима

смещения относительно контрольного уровня предусмотрено 8 каналов

индикации и 2 индикатора выхода за пределы диапазона приема луча.

Кнопка зоны нечувствительности (точности)

Для режимов профилирования и экскавации предусмотрено 4 диапазона

зоны нечувствительности. Выбранный режим отображается на ЖК-дисплее.

Для режима компенсации угла при экскавации (ACE) предусмотрены

2 диапазона зоны нечувствительности (узкий и нормальный). Узкая

зона нечувствительности используется для настройки приемника.

После настройки выбирается зона, соответствующая условиям работы.

Выбрано смещение

относительно

контрольного уровня

Светодиоды

режима

смещения

относительно

контрольного

уровня

Светодиоды режима

центрирования относительно

контрольного уровня

Выбрано центрирование

относительно

контрольного уровня

Настройка

Широкий

Узкий

Нормальный

Дополнительные функции

Индикатор состояния батареи

Если приемник питается от батарей, на ЖК-дисплее отображается символ

состояния батарей. Предусмотрена индикация трех состояний. Полностью

закрашенный символ обозначает заряженные батареи. Наполовину

закрашенный мигающий символ обозначает частично разряженные

батареи. Приемник еще может функционировать в течение короткого

периода времени. Если символ не закрашенный, батареи полностью

разряжены и требуется их замена. Незакрашенный символ батареи и

мигающие 4 угловых светодиода указывают на необходимость замены или

подзарядки батарей.

Состояние

батарей

- частично

разряжены

Состояние

батарей -

требуется

замена

Состояние

батарей -

заряжены

Индикатор состояния заряда

- Данный светодиод во время подзарядки

батарей горит постоянным светом. При полностью заряженных батареях он

начинает мигать. После подзарядки батарей отсоединить зарядное устройство

от розетки и извлечь адаптер Cannon из вспомогательного разъема.

Индикатор ошибки заряда

- Данный светодиод горит постоянным светом

при ошибке внутреннего подсоединения батарей, неправильной установке

батарей, установке батарей ненадлежащего типа и выходе из строя

элемента питания. Мигание светодиода указывает на то, что температура

приемника не соответствует допустимому диапазону. Подзарядка

начинается автоматически, когда температура становится допустимой.

Замена батарей

1. Снять пылезащитный колпачок, ослабить 2 винта и снять крышку

батарейного отсека.

2. Извлечь использованные батареи. Вставить новые батареи согласно

вышеуказанной инструкции. Подробнее см. раздел «Щелочные батареи».

3. Установить на место крышку батарейного отсека, плотно затянуть 2

винта и установить на место пылезащитный колпачок.

Примечание

. Порядок утилизации батарей указан в ваших местных

нормативных требованиях.

Сенсорная панель

Кнопка включения

питания

Индикатор

предупреждения об

отклонении лазера от

уровня

Кнопка

вертикали

Кнопка центрирования/

смещения относительно

контрольного уровня

Кнопка зоны

нечувствительности

(точности)

Кнопка яркости

индикации

Линия связи (не

используется)

ЖК-дисплей

Индикатор усреднения

лазерного луча

Блокировка сенсорной

панели

Адаптер Cannon

Зарядное устройство

Индикатор состояния заряда

Горит постоянным светом – идет

подзарядка

Мигает – подзарядка завершена

Индикатор ошибки заряда

Горит постоянным светом

– проблема с батареями

Мигает – недопустимая температура

(Расположены внизу на задней стороне кожуха из поликарбоната)

Яркая

индикация

Тусклая

индикация

Направление

колебания

рукояти ковша

Направление

приемника

-------------------------------------------------------------------------------------------------------------------------------------------------------------
