16 Выравнивание
по
параллелям
Для
измерения
отклонений , создайте
прямые
углы , выровняйте
стороны
прямых
углов . Для
обозначения
вертикальных
линий , необходимо
выровнять
лазерное
излучение
прибора
параллельно , то
есть
лазерный
луч
должен
проходить
на
одинаковом
расстоянии
от
стены
или
другой
опорной
линии . Установите
и
выровняйте
лазер
вертикально , чтобы
излучение
луча
проходило
строго
параллельно
стене
или
другой
опорной
линии . Измерьте
расстояние
между
лучом
и
стеной , расположенной
около
прибора , затем
на
определённом
расстоянии
от
него . Для
установки
излучения
луча
по
параллелям , нажмите
кнопку « черта » 4
или
5
для
задания
аналогичного
расстояния
смещения
от
прибора
и
далее
от
него . Процедура
выравнивания
протяженных
соединений ( швов )
аналогична . Вам
необходимо
только
установить
прибор
таким
образом , чтобы
излучение
проходило
непосредственно
над
стыком ( местом
соединения ).
Для
получения
высокоточного
измерения , необходимо
обеспечить
наибольшее
опорное
расстояние , насколько
это
возможно .
Прямые
углы / Вертикальное
положение
Установите
прибор
в
вертикальное
положение , чтобы
перпендикулярное
излучение
луча
было
параллельно
опорной
линии
( например , стене ). Вращающийся
лазерный
пучок
находится
под
прямым
углом
от
опорной
точки , вертикальная
поверхность
стала
доступна . Для
обеспечения
лучшей
видимости
рекомендуется
установить
линейный
режим ( например , перпендикулярное
положение ).
Передача
отметок
на
точку
на
наклонной
поверхности
Нулевая
точка
лазерного
излучения
находится
непосредственно
над
нивелиром , установленным
горизонтально
на
штативе
и
на
высоте
прибора , установленного
вертикально
на
штативе . Для
передачи
отмеченной
токи
снизу
на
максимальное
возвышение , рекомендуется
использовать
отметки
центра
13
в
нижней
части
опоры
прибора . Используя
данные
отметки , прибор
может
быть
установлен
с
помощью
двух
осей X и Y над
двумя
пересекающимися
меловыми
метками .
Для
более
точной
установки
прибора
над
отметкой
на
поверхности , вам
необходимо
провести
только 2 прямоугольные
линии
через
данную

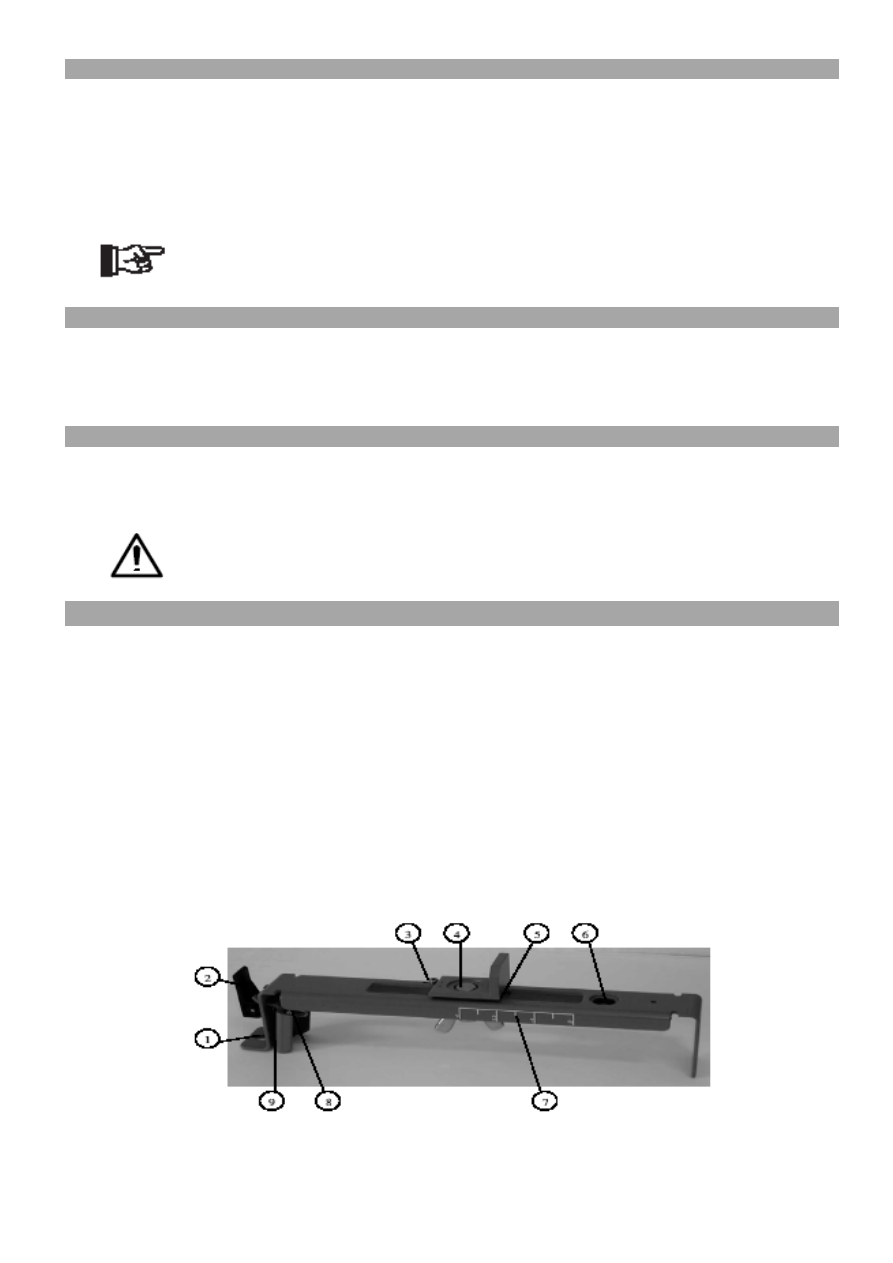

точку . Настенное
крепление
М 300 ( не
входит
в
базовый
комплект ) 1. Отверстие – для
установки
настенного
крепления
с
помощью
гвоздя
или
винта . 2. Фиксирующая
рукоятка - ослабляет / блокирует
держатель . 3. Зажимной
винт – блокирует
любое
движение
салазок
над
опорной
точкой
на
настенном
креплении . Винт
может
быть
смещён , что
приведёт
к
выравниванию
центра
излучения
лазера
на
стене 0.0 см (0.0 дюймов ) или 3.1. см (1 ˇ дюйм ). 4. Фиксатор
крепления
лазерного
нивелира 5/8 ˝ - 11 – позволяет
Вам
прикрепить
лазерный
нивелир
к
настенному
креплению
и
фиксировать
салазки
после
того , как
они
были
расположены
вдоль
шкалы
возвышения . 5.
Краевые
отметки
показаний
– позволит
вам
установить
лазерный
нивелир
в
необходимое
положение . 6. Узел
крепления
штатива 5/8 ˝ - 11 – позволит
вам
соединить
настенное
крепление
и
стандартный
штатив
при
работе
в
вертикальном
режиме . 7. Шкала
отсчетов – обозначены
последовательные
отметки , указывающие
положение
лазерного
луча
относительно
высоты
стены . Допустимые
значения
настройки
на
шкале
составляют
от 3.1 см (1 ˇ дюйм ) над
высотой
стены
до 5 см (2 дюйма
ниже
уровня
стены ). ( положение «-2» означает
выравнивание
по
центральной
горизонтальной
линии , направленной
на
цель
на
верхней
поверхности ). 8. Зажимная
гайка – позволит
вам
настроить
степень
усилия
зажатия . 9. Зажимное
устройство - ослабляется / блокируется
для
прочной
установки
настенного
крепления
на
стене
или
к
направляющей
на
полу .
|
