Руководство пользователя

Spectra Precision^®

Тахеометр Focus^® 6 5”

Версия 1.00

Редакция A

октябрь 2009 г.

Корпоративный офис

Предупреждаем, что любые изменения и модификации,

Spectra Precision

явно не утвержденные стороной, ответственной за

10355 Westmoor Drive

выполнение нормативных требований, могут привести к

Suite #100

лишению пользователя права на эксплуатацию данного

Westminster, CO 80021

прибора.

USA (США)

Тел.: +1-720-587-4700

Канада

888-477-7516 (бесплатный звонок в США)

www.spectraprecision.com

Данный цифровой прибор не превышает пределов излучения

радиопомех, установленных для устройств класса B нормативами

Правовая информация

по радиопомехам министерства связи Канады.

Авторские права и товарные знаки

Le présent appareil numérique n’émet pas de bruits radioélectriques

dépassant les limites applicables aux appareils numériques de Classe B

Все товарные знаки являются собственностью соответствующих

prescrites dans le règlement sur le brouillage radioélectrique édicté par

владельцев.

le Ministère des Communications du Canada.

Spectra Precision, логотип Spectra Precision, Focus и логотип Focus

Европа

являются товарными знаками или зарегистрированными

товарными знаками компании Spectra Precision,

Данный прибор проверен и признан соответствующим

требованиям к устройствам Класса B, согласно Директиве

зарегистрированными в США и в других странах.

Европейского Союза 89/336/EEC по ЭМС, и таким

Словесный знак и логотипы Bluetooth являются собственностью

образом, отвечает требованиям для маркировки CE и для продажи

Bluetooth SIG, Inc. и любое использование этих знаков

в пределах Европейской экономической зоны (EEA). Данные

осуществляется компанией Nikon-Trimble Co. Limited в

требования разработаны для обеспечения приемлемой защиты от

соответствии с лицензией.

вредных помех при эксплуатации оборудования в жилых и

Все прочие товарные знаки являются собственностью

коммерческих условиях.

соответствующих владельцев.

Представитель в Европе

Информация о выпуске

Trimble GmbH

Это издание: Руководство пользователя тахеометра Spectra

Am Prime Parc 11

Precision Focus 6 5", дата выпуска октябрь 2009 г. (редакция A).

65478 Raunheim, Germany (Германия)

Руководство описывает тахеометр Focus 6 5" версии 1.00.

Австралия и Новая Зеландия

Производитель

Данный прибор соответствует нормативным требованиям

Nikon-Trimble Co., Ltd.

Австралийского департамента связи (ACA) по

Technoport Mituiseimei Bldg.

электромагнитной совместимости и, таким образом,

16-2, Minamikamata 2-chome, Ota-ku

отвечает требованиям для маркировки C-Tick и для продажи на

Tokyo 144-0035 Japan (Япония)

территории Австралии и Новой Зеландии.

Информация об ограниченной гарантии на изделие

Тайвань. Требования к переработке батарей

Сведения об ограниченной гарантии на изделие см. в гарантийном

талоне, прилагающемся к данному изделию Spectra Precision, или

Изделие содержит съемную литий-ионную

обратитесь к местному авторизованному дистрибьютору

батарею.

продукции Spectra Precision.

В соответствии с тайваньскими нормативными

требованиями использованные батареи

Уведомления

необходимо перерабатывать.

Заявление об устройстве класса B. Уведомление для

пользователей. Данный прибор проверен и признан

⎧᧍ᢂᚾ໲╫

соответствующим ограничениям на цифровые устройства Класса

Уведомление для потребителей из Европейского союза

B, согласно Части 15 правил FCC. Эти ограничения разработаны

Для получения инструкций и дополнительной информации по

для обеспечения приемлемой защиты от вредных помех при

переработке изделия посетите веб-сайт

установке в жилых помещениях. Данный прибор генерирует,

www.spectraprecision.com/ev.shtml.

использует и излучает радиочастотную энергию и при установке и

эксплуатации с нарушением инструкций может создавать помехи

Переработка в Европе. Для получения информации о

переработке отработавшего электрического и электронного

для радиосвязи. Однако нельзя гарантировать отсутствие помех в

отдельных случаях даже при правильной установке. Если данный

оборудования и изделий Spectra Precision, работающих от

электросети (WEEE) следует обратиться по тел.: +31 497 53

прибор создает помехи для приема радио- или телевизионных

сигналов, что можно определить путем включения и выключения

24 30 и спросить «WEEE Associate» (партнера по WEEE).

Или отправьте письменный запрос на получение инструкций по

прибора, пользователю следует устранить помехи

перечисленными ниже способами.

переработке по адресу:

Spectra Precision Europe BV

- Изменить ориентацию или местоположение приемной антенны.

c/o Menlo Worldwide Logistics

- Увеличить расстояние между прибором и приемником.

Meerheide 45

- Подключить данный прибор к розетке в цепи, отличной от той, к

5521 DZ Eersel, NL (Нидерланды)

которой подключен приемник.

- Обратиться за помощью к продавцу прибора или опытному

Заявление о соответствии стандартам

специалисту по теле- и радиотехнике.

Изменения и модификации, явно не утвержденные

Компания Spectra Precision Limited

производителем или органом, регистрирующим данное

оборудование, могут привести к аннулированию права на

эксплуатацию данного прибора в соответствии с правилами

10355 Westmoor Drive

Федеральной комиссии по связи США.

Suite #100

Westminster, CO 80021

United States of America (Соединенные Штаты

C ПРЕДУПРЕЖДЕНИЕ. Данный прибор сертифицирован на соответствие ограничениям для персональных

Америки)

компьютеров и периферийных устройств Класса В согласно

+1-720-587-4700

подразделу В части 15 правил FCC. К данному прибору

допускается подключать только периферийные устройства

заявляет с полной ответственностью, что изделие:

(компьютерные устройства ввода-вывода, терминалы,

принтеры и т.п.), сертифицированные на соответствие

Тахеометр Focus 6 5"

ограничениям класса В. Эксплуатация с

соответствует части 15 правил FCC.

несертифицированными компьютерами и (или)

периферийными устройствами может привести к

Эксплуатация допускается при соблюдении

возникновению помех для приема радио- и телевизионных

следующих двух условий:

сигналов. Подключение неэкранированных интерфейсных

(1) данное устройство не должно вызывать вредных

кабелей к данному прибору аннулирует сертификацию FCC

помех; и

для данного прибора и может привести к возникновению

помех, уровень которых превышает установленные FCC

(2) данное устройство должно принимать все

ограничения для данного прибора.

2 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Уведомления для дополнительного модуля Bluetooth

USA (США)

Соответствует требованиям FCC, часть 15, подраздел C/RSS-

210, бюллетень OET 65, дополнение C.

C ПРЕДОСТЕРЕЖЕНИЕ. Любые изменения и

модификации, явно не утвержденные стороной,

ответственной за соответствие нормативным

требованиям, могут привести к лишению пользователя

права на эксплуатацию данного оборудования.

Данный прибор был испытан и признан соответствующим

ограничениям Класса В для цифровых устройств согласно части

15 правил федеральной комиссии по связи США (FCC). Эти

ограничения разработаны для обеспечения приемлемой защиты от

вредных помех при установке в жилых помещениях. Данный

прибор генерирует, использует и может излучать радиочастотную

энергию, и при установке с нарушением инструкций, может

создавать помехи для радиосвязи. Однако нельзя гарантировать

отсутствие помех в отдельных случаях даже при правильной

установке. Если данный прибор создает помехи для приема радио-

или телевизионных сигналов, что можно определить путем

включения и выключения прибора, пользователю следует

устранить помехи перечисленными ниже способами.

- Изменить ориентацию или местоположение приемной антенны.

- Увеличить расстояние между данным прибором и приемником.

- Подключить данный прибор к розетке в цепи, отличной от той, к

которой подключен приемник.

- Обратиться за помощью к продавцу прибора или опытному

специалисту по теле- и радиотехнике.

Канада

Директива RSS-210 по устройствам низкой мощности

Эксплуатация допускается при соблюдении следующих двух

условий: (1) данное устройство не должно вызывать вредных

помех; и (2) данное устройство должно принимать все помехи,

включая помехи, которые могут препятствовать его нормальной

эксплуатации.

Страны Европейского Союза, Исландия, Норвегия,

Лихтенштейн, Турция и Швейцария

Соответствует стандартам EN300 328v1.7.1, EN50360

Настоящим компания Nikon-Trimble Co., Ltd. заявляет, что данный

прибор соответствует основным требованиям и другим

соответствующим положениям Директивы 1999/5/EC.

Заявление о соответствии можно получить на веб-сайте

http://www.nikon-trimble.com/

Соответствие требованиям к воздействию

радиочастотного излучения

- Для выполнения требований FCC/IC к воздействию

радиочастотного излучения между антенной данного прибора и

всеми людьми необходимо соблюдать расстояние не менее 20

см.

- Данный передатчик не допускается размещать или

эксплуатировать совместно с какими-либо другими антеннами и

передатчиками.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Техника безопасности

Для обеспечения собственной безопасности внимательно и полностью

ознакомьтесь с разделом, посвященным технике безопасности и

предупреждениям, настоящего руководства перед использованием тахеометра

Spectra Precision® Focus® 6 5".

Хотя продукция фирмы Spectra Precision разработана для обеспечения

максимальной безопасности при ее использовании, некорректное обращение с

приборами или игнорирование инструкции по эксплуатации может привести к

травмам персонала или повреждениям оборудования.

Вам также необходимо прочесть документацию к другому оборудованию,

которое вы используете совместно с электронным тахеометром серии Spectra

Precision Focus 6 5".

Примечание - Всегда храните настоящее руководство рядом с инструментом

для быстрого доступа к требуемой информации.

Предупреждения и предосторожения

Для отображения информации о безопасности, приняты следующие

соглашения:

ПРЕДУПРЕЖДЕНИЕ - Предупреждение сигнализирует вам о ситуации, которая может

стать причиной смерти или серьезного вреда.

ПРЕДОСТЕРЕЖЕНИЕ - Предостережение сигнализирует вам о ситуации, которая может

причинить вред или уничтожение имущества.

Всегда читайте и внимательно следуйте инструкциям.

Аккумуляторные литий-ионные батареи

ПРЕДУПРЕЖДЕНИЕ - Не допускайте повреждения аккумуляторной литий-ионной

батареи. Повреждение батареи может вызвать взрыв или возгорание, а также привести к

причинению вреда здоровью людей и материального ущерба.

Меры по предотвращению причинения вреда здоровью людей и материального ущерба

приведены ниже.

- Не используйте и не заряжайте батарею с признаками повреждения. Признаками

повреждения, помимо всех прочих, могут быть обесцвечивание, деформация и утечка

электролита батареи.

- Не подвергайте батарею воздействию огня, высоких температур и прямых солнечных

лучей.

- Не погружайте батарею в воду.

- Не используйте и не храните батарею в автомобиле в жаркую погоду.

- Не роняйте и не пробивайте батарею.

- Не вскрывайте батарею и не замыкайте ее контакты.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Техника безопасности

ПРЕДУПРЕЖДЕНИЕ - Не дотрагивайтесь до аккумуляторной литий-ионной батареи с

признаками протечки. Внутри батареи находится едкий электролит, контакт с которым

может причинить вред здоровью и материальный ущерб.

Меры по предотвращению причинения вреда здоровью людей и материального ущерба

приведены ниже.

- В случае протечки батареи избегайте контакта с электролитом батареи.

- Если электролит из батареи попал в глаза, немедленно промойте их чистой водой и

обратитесь за медицинской помощью. Не трите глаза!

- Если электролит из батареи попал на кожу или одежду, немедленно смойте

его чистой водой.

ПРЕДУПРЕЖДЕНИЕ - Заряжайте и эксплуатируйте аккумуляторную литий-ионную

батарею в строгом соответствии с инструкциями. Зарядка и использование батареи с

неразрешенным оборудованием может вызвать взрыв или возгорание, а также привести

к причинению вреда здоровью людей и материального ущерба.

Меры по предотвращению причинения вреда здоровью людей и материального ущерба

приведены ниже.

- Не используйте и не заряжайте батарею с признаками повреждения или протечки.

- Заряжайте литий-ионную батарею только в предназначенных для этого приборах.

Обязательно выполняйте все инструкции, поставляющиеся с зарядным устройством

для батареи.

- При перегреве или появлении запаха дыма следует прекратить зарядку батареи.

- Используйте батарею только в предназначенных для нее приборах.

- Используйте батарею только по прямому назначению и в соответствии с инструкциями

в документации.

Предупреждения

Перед использованием инструмента ознакомьтесь со следующими

предупреждениями и всегда следуйте их инструкциям:

ПРЕДУПРЕЖДЕНИЕ - Никогда не смотрите в зрительную трубу на солнце - это может

привести к повреждению глаз.

ПРЕДУПРЕЖДЕНИЕ - В тахеометре Focus 6 5" не предусмотрена взрывозащитная

конструкция. Не используйте инструмент в угольных шахтах, местах, загрязненных

угольной пылью, или вблизи других горючих веществ.

ПРЕДУПРЕЖДЕНИЕ - Никогда не разбирайте, не изменяйте и не ремонтируйте

инструмент самостоятельно. Это может привести к возгоранию прибора, или вы можете

получить электрический удар или ожог.

ПРЕДУПРЕЖДЕНИЕ - Никогда не разбирайте, не модифицируйте и не ремонтируйте

прибор самостоятельно. Такие действия могут привести к поражению электрическим

током, получению ожогов или к возгоранию прибора. Также может снизиться точность

прибора.

6 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Техника безопасности

ПРЕДУПРЕЖДЕНИЕ - Используйте только указанное зарядное устройство и блок

питания, входящие в комплект поставки инструмента. Запрещается использовать

любые другие зарядные устройства и блоки питания во избежание возгорания и взрыва

батареи.

ПРЕДУПРЕЖДЕНИЕ - Во время зарядки батареи не накрывайте зарядное устройство и

сетевой блок питания материалом или тканью, это может привести к перегреву. Будьте

внимательны, зарядное устройство достаточно сильно излучает тепло.

ПРЕДУПРЕЖДЕНИЕ - Не заряжайте батарею в сырых или пыльных местах, на прямом

солнечном свете и близко от источников тепла. Не заряжайте батарею, если она сырая.

Это может привести к удару током, перегреву или возгоранию батареи.

ПРЕДУПРЕЖДЕНИЕ - Несмотря на то, что батарея снабжена автоматом размыкания

при коротком замыкании её контактов, необходимо заботиться о том, чтобы не допускать

короткого замыкания выводов. Короткое замыкание может вызвать возгорание батареи

или привести к ожогу.

ПРЕДУПРЕЖДЕНИЕ - Никогда не нагревайте и не жгите батарею. Это может привести к

утечке химического вещества или повреждению корпуса и стать причиной серьезных

повреждений.

ПРЕДУПРЕЖДЕНИЕ - При хранении батареи или зарядного устройства, чтобы избежать

короткого замыкания, изолируйте контакты предохранительной тесьмой. Отсутствие

изоляции может привести к короткому замыканию и стать причиной возгорания, ожога

или привести к поломке инструмента.

ПРЕДУПРЕЖДЕНИЕ - Батарея сама по себе не является водонепроницаемой.

Защищайте батарею от влаги, когда вынимаете ее из инструмента. Попадание воды в

батарею может быть причиной ее возгорания.

Предостережения

Перед использованием инструмента ознакомьтесь со следующими

предостережениями и всегда следуйте их инструкциям:

ПРЕДОСТЕРЕЖЕНИЕ - Использование органов управления, настройки или выполнение

действий не в соответствии с их назначением может вызвать опасное излучение.

ПРЕДОСТЕРЕЖЕНИЕ - Концы ножек штатива очень острые. Соблюдайте осторожность

при переноске и установке штатива, чтобы избежать причинения травм ножками.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Техника безопасности

ПРЕДОСТЕРЕЖЕНИЕ - Проверьте плечевой ремень и его застежку перед переносом

штатива или инструмента в транспортировочном ящике Повреждение ремня или не до

конца застегнутая застежка могут стать причиной падения ящика, что может причинить

вред инструменту и вам. Наплечный ремень доступен в качестве дополнительной

принадлежности.

ПРЕДОСТЕРЕЖЕНИЕ - Перед установкой штатива удостоверьтесь, что ножки штатива

хорошо закреплены. В противном случае вы по дороге можете поранить руку или ногу

острием ножки штатива.

ПРЕДОСТЕРЕЖЕНИЕ - После установки прибора на штатив крепко затяните

закрепительные винты на ножках штатива. В противном случае при падении штатива

инструмент может получить повреждение или нанести вред вам.

ПРЕДОСТЕРЕЖЕНИЕ - После установки прибора на штатив, крепко затяните становой

винт трегера. В противном случае инструмент может упасть и получить повреждения или

нанести вред вам.

ПРЕДОСТЕРЕЖЕНИЕ - Затяните зажимной винт трегера. Если он недостаточно

закреплен, трегер может упасть, когда вы станете поднимать инструмент, что может

причинить вред вам или инструменту.

ПРЕДОСТЕРЕЖЕНИЕ - Надежно затяните винт крепления основания прибора. Если

винт не затянут, основание может отделиться или упасть, когда вы будете поднимать

инструмент, что может причинить вред вам и инструменту.

ПРЕДОСТЕРЕЖЕНИЕ - Не складывайте предметы на транспортировочном ящике и не

используйте его вместо стула. Пластиковый транспортировочный ящик неустойчив и его

поверхность скользкая. Помещение предметов на ящик или сидение на нем могут стать

причиной причинения вреда здоровью и повреждения инструмента.

ПРЕДОСТЕРЕЖЕНИЕ - Система в инструменте может перестать работать с целью

предотвращения ошибок измерений, если инструмент определит присутствие сильных

электромагнитных волн. В такой ситуации выключите инструмент и удалите источник

электромагнитных волн. Затем включите инструмент для продолжения работы.

8 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Техника безопасности

Безопасность при работе с лазерными приборами

Тахеометр Focus 6 5" - это лазерный прибором Класса 2 в соответствии со

стандартом IEC60825-1, Am2 (2001): «Безопасность лазерных приборов».

Для предотвращения опасных ситуаций все пользователи должны

неукоснительно выполнять меры предосторожности и контроля, указанные в

стандарте IEC60825-1 (2001-08), в частности EN60825-1:1994, A11:1996 и

A2:2001, в котором описывается безопасное расстояние, установленное в

настоящем Руководстве пользователя.

Примечание. Безопасное расстояние - это расстояние от лазера, на котором

лазерное излучение или энергетическая экспозиция имеет максимально

допустимую величину, воздействию которой может подвергаться персонал

без угрозы здоровью.

ПРЕДУПРЕЖДЕНИЕ - Лазерное оборудование разрешается устанавливать, настраивать

и эксплуатировать только квалифицированному и подготовленному персоналу.

ПРЕДУПРЕЖДЕНИЕ - Необходимо принять меры предосторожности, чтобы люди не

смотрели на лазерный луч непосредственно или без оптического инструмента.

ПРЕДУПРЕЖДЕНИЕ - Путь лазерного луча должен проходить значительно выше или

ниже уровня глаз, если это возможно.

Характеристики лазерного излучения

Лазерный указатель

Длина волны

630-680 нм

Выходная мощность

CW: Po = 1,0 мВт

Дальномер

Длина волны

850-890 нм

Выходная мощность

Импульсный режим: Po = 6,4 мВт

Длительность импульсов

<5 нс

Лазерный центрир

(дополнительно)

Длина волны

635 нм

Выходная мощность

CW: Po <1,0 мВт

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Техника безопасности

Соответствие стандартам

ЕС

EN60825-1/Am.2: 2001 (IEC60825-1/Am.2: 2001)

Лазерный указатель: Класс 2

Дальномер: Класс 1

Лазерный центрир: Класс 2 (дополнительно)

USA (США)

FDA21CFR, часть 1040, разд.1040.10 и 1040.11

За исключением отклонений в соответствии с Примечанием о лазерных

приборах № 50 от 24 июля 2007 г.

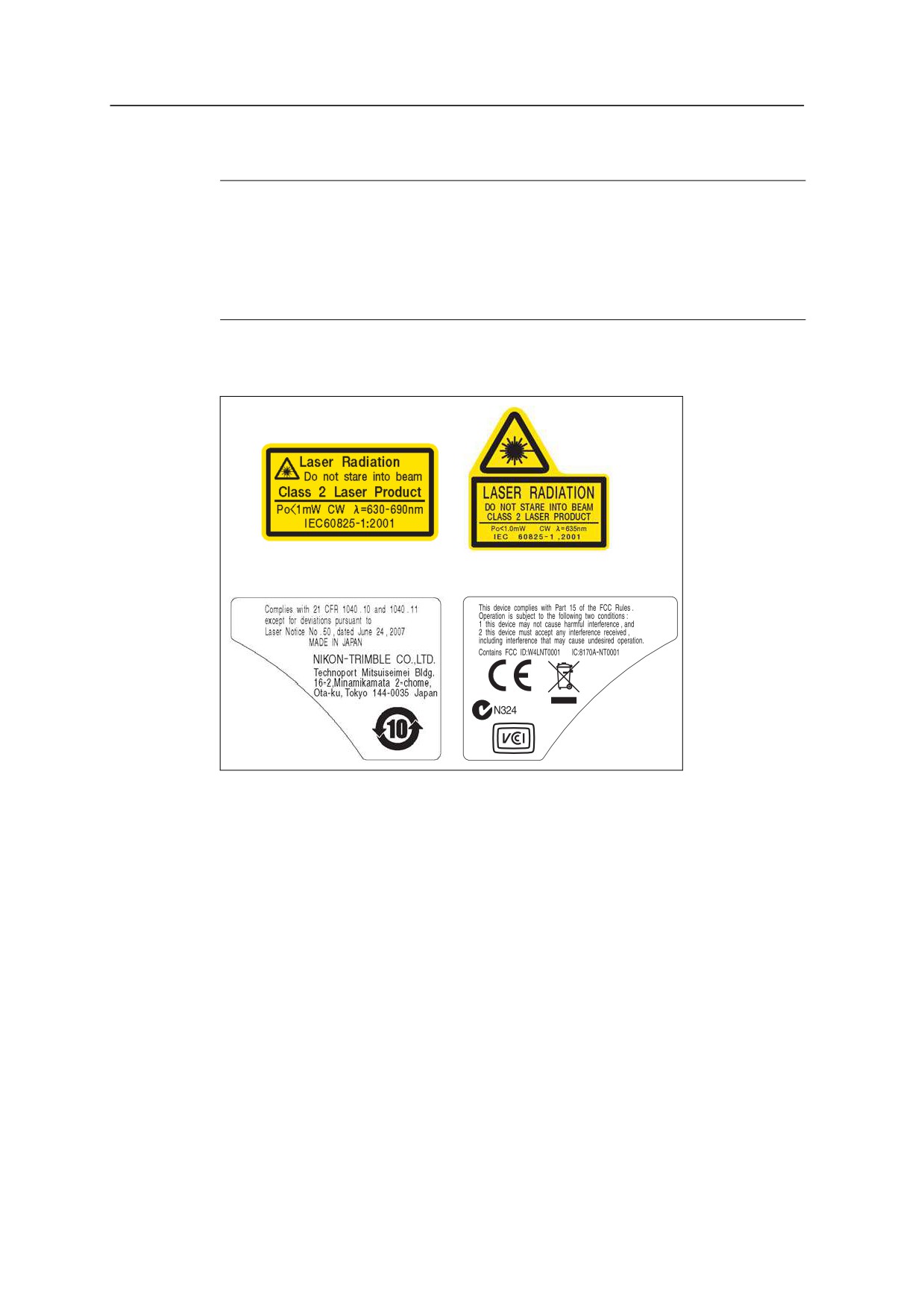

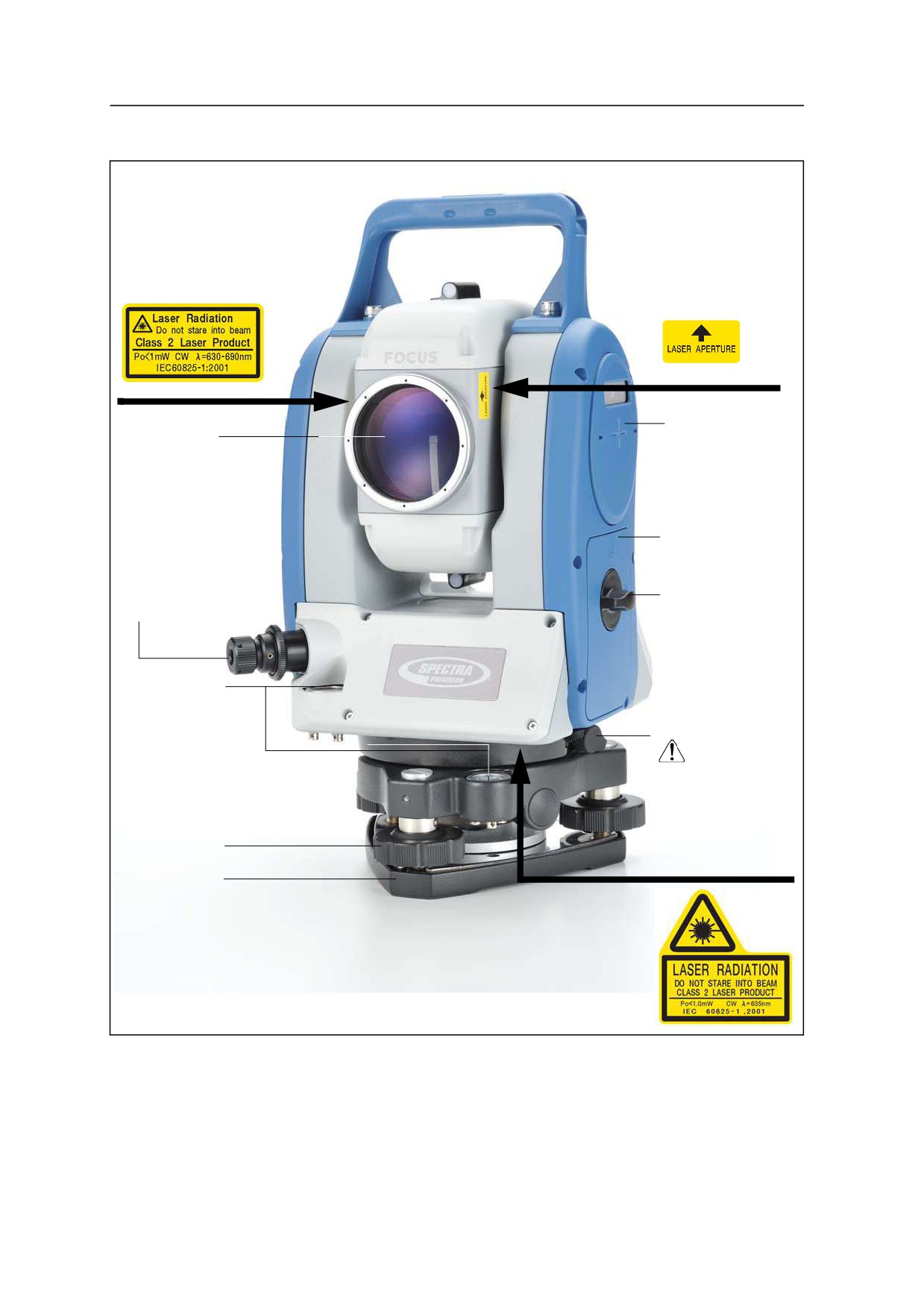

Наклейки

Лазерный указатель

Лазерный центрир

(дополнительно)

10 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Содержание

Техника безопасности

Предупреждения и предосторожения

Аккумуляторные литий-ионные батареи

Предупреждения

Предостережения

Безопасность при работе с лазерными приборами

Характеристики лазерного излучения

Соответствие стандартам

Наклейки

Введение

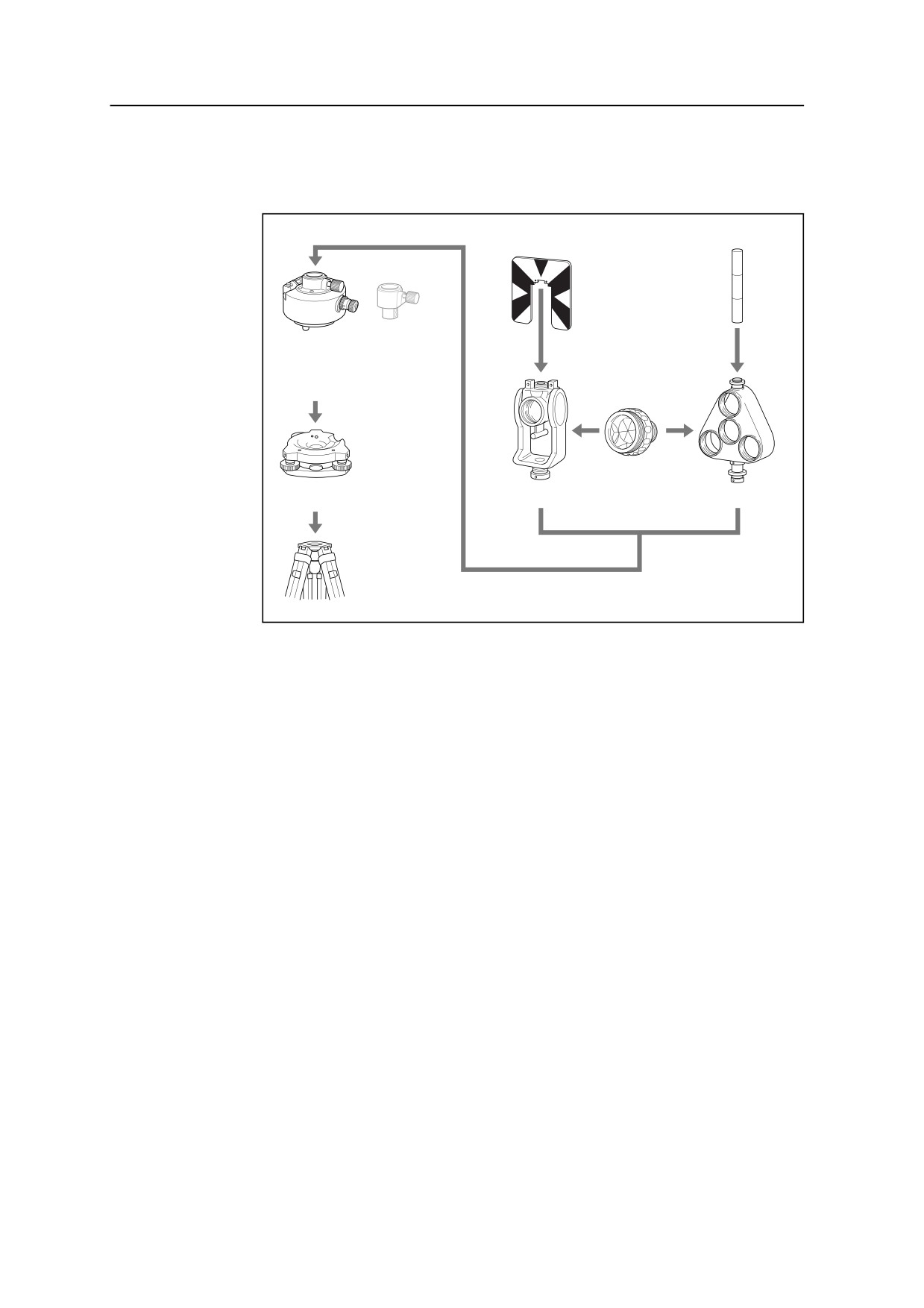

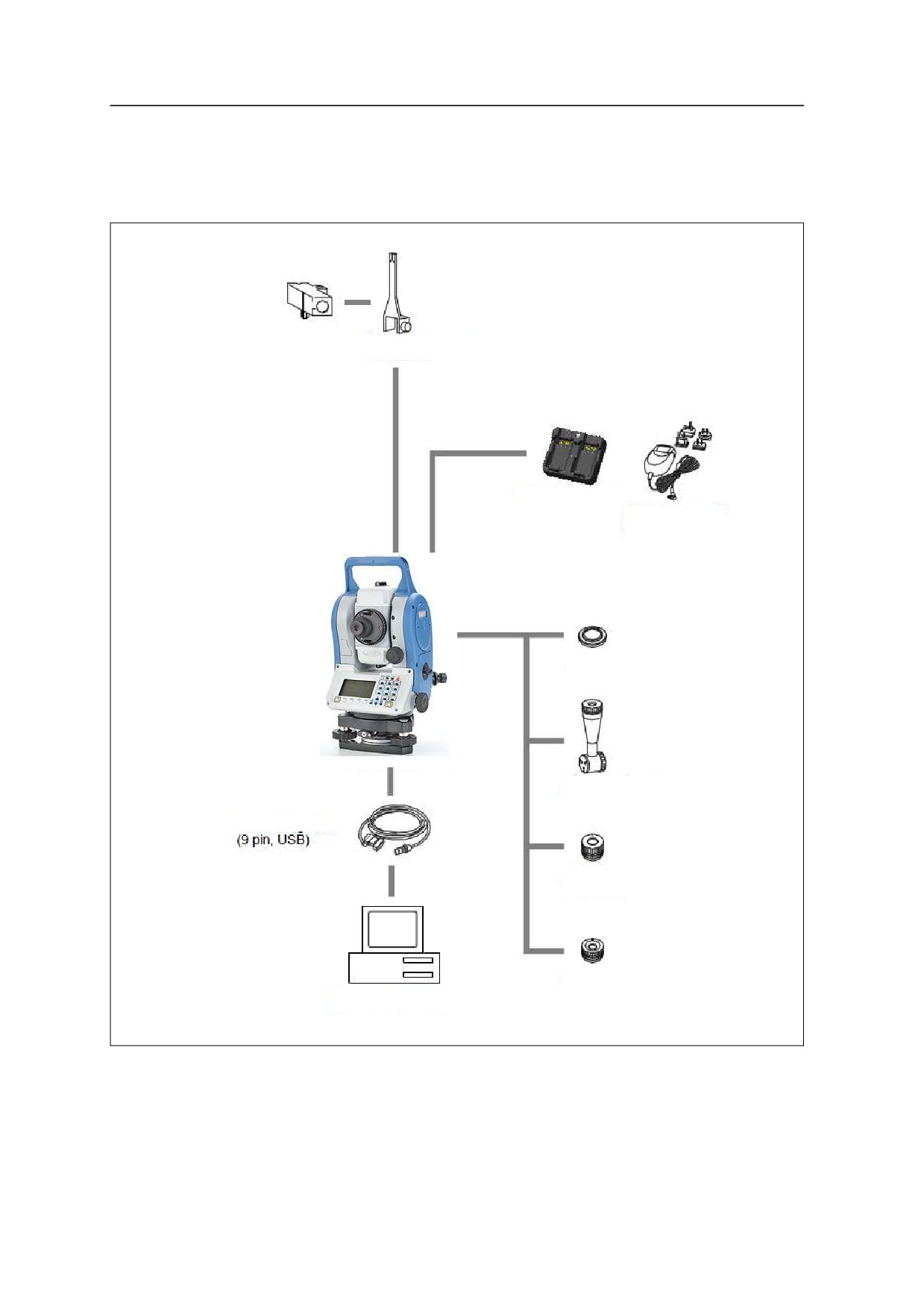

Схема системы

Уход и техническое обслуживание

Условия окружающей среды

Хранение

Очистка

Юстировка и закрепление

Сопутствующая информация

Подготовка к работе

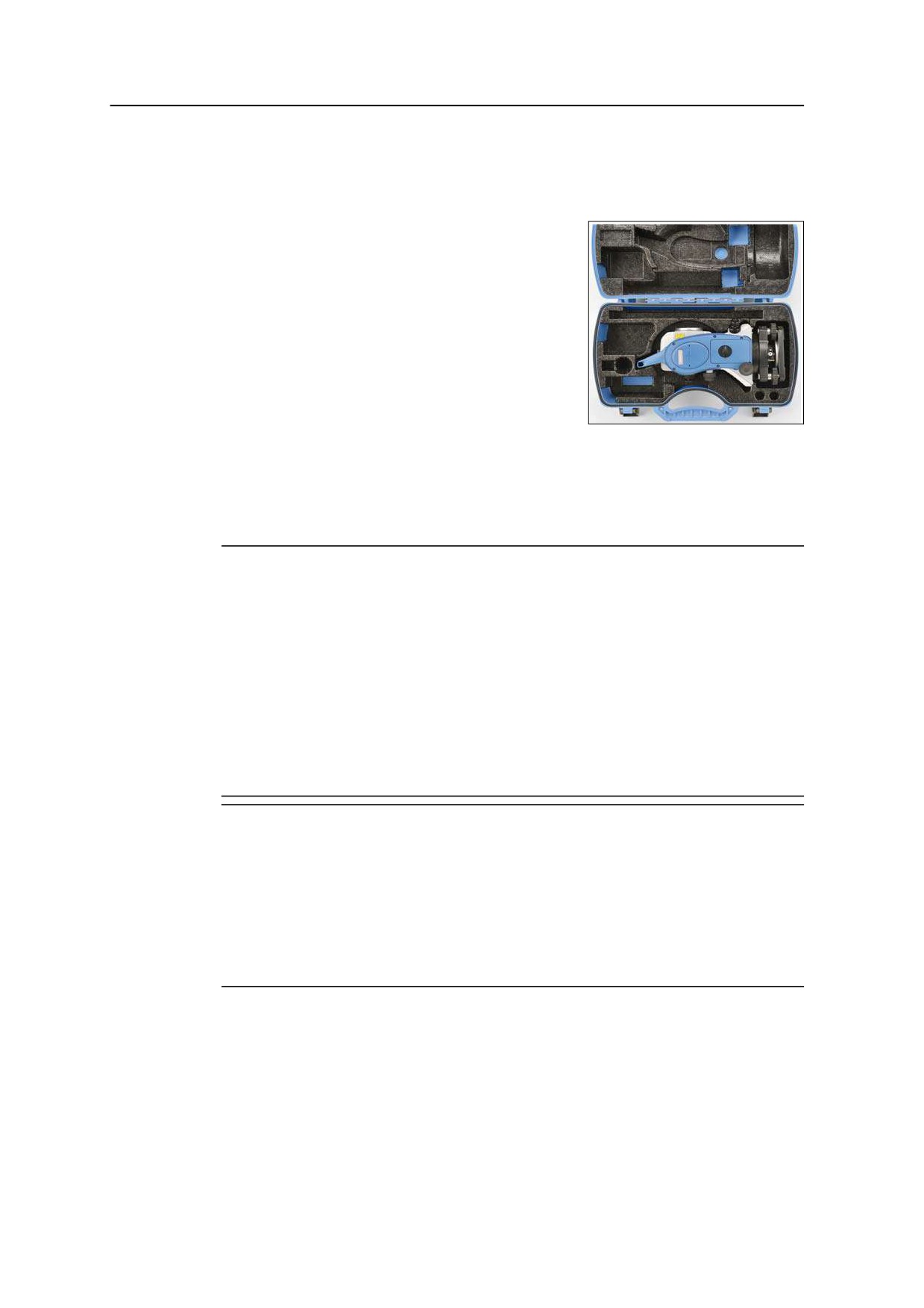

Распаковка и упаковка инструмента

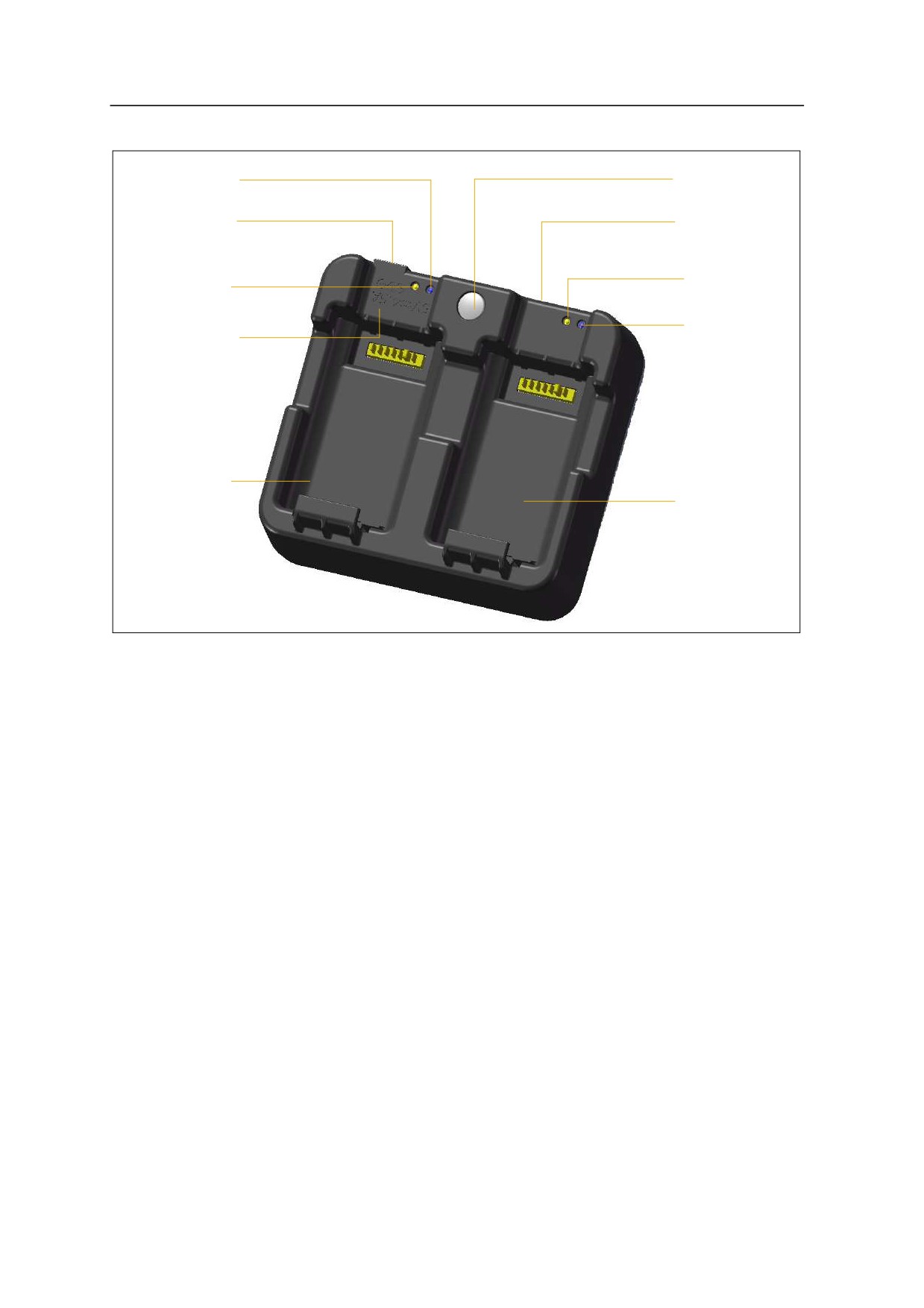

Зарядка батареи

Отсоединение батареи

Присоединение батареи

Установка штатива

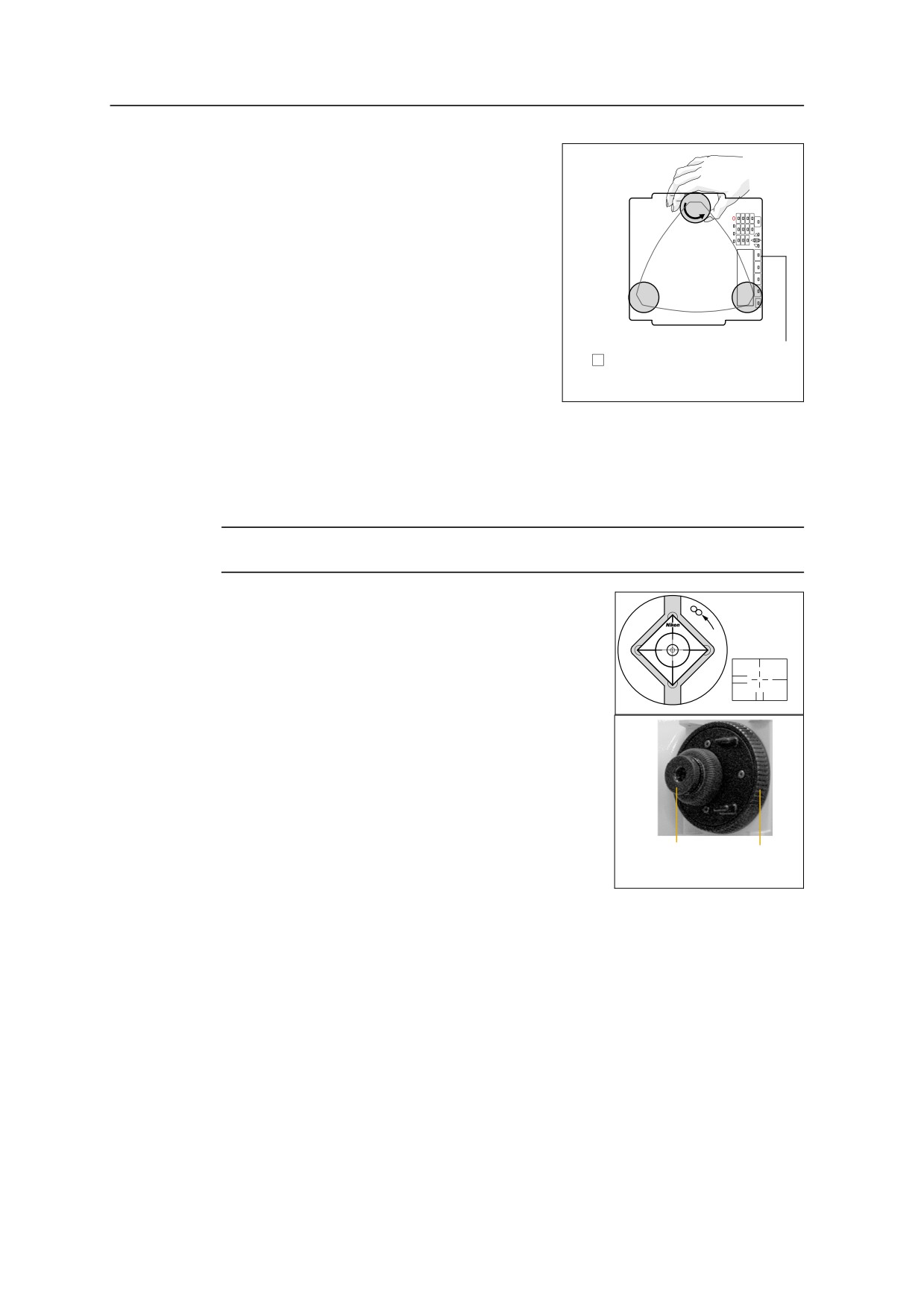

Центрирование инструмента

Центрирование с помощью оптического центрира

Центрирование с помощью лазерного центрира

Центрирование с помощью нитяного отвеса

Нивелировка инструмента

Фокусировка зрительной трубы

Установка режима измерений и подготовка цели

Измерения с призменным отражателем

Измерения в безотражательном режиме (Без отражателя).

. 24

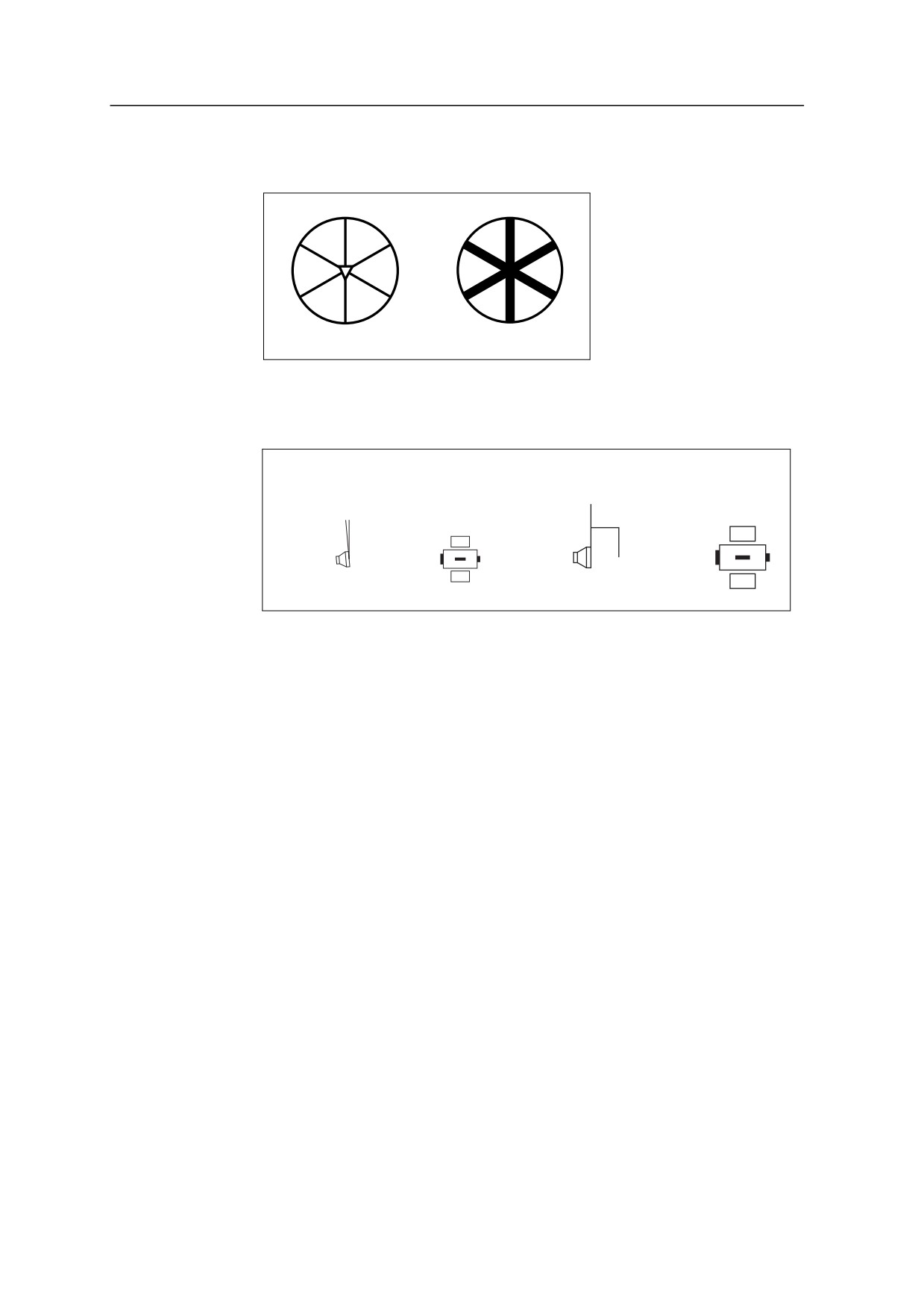

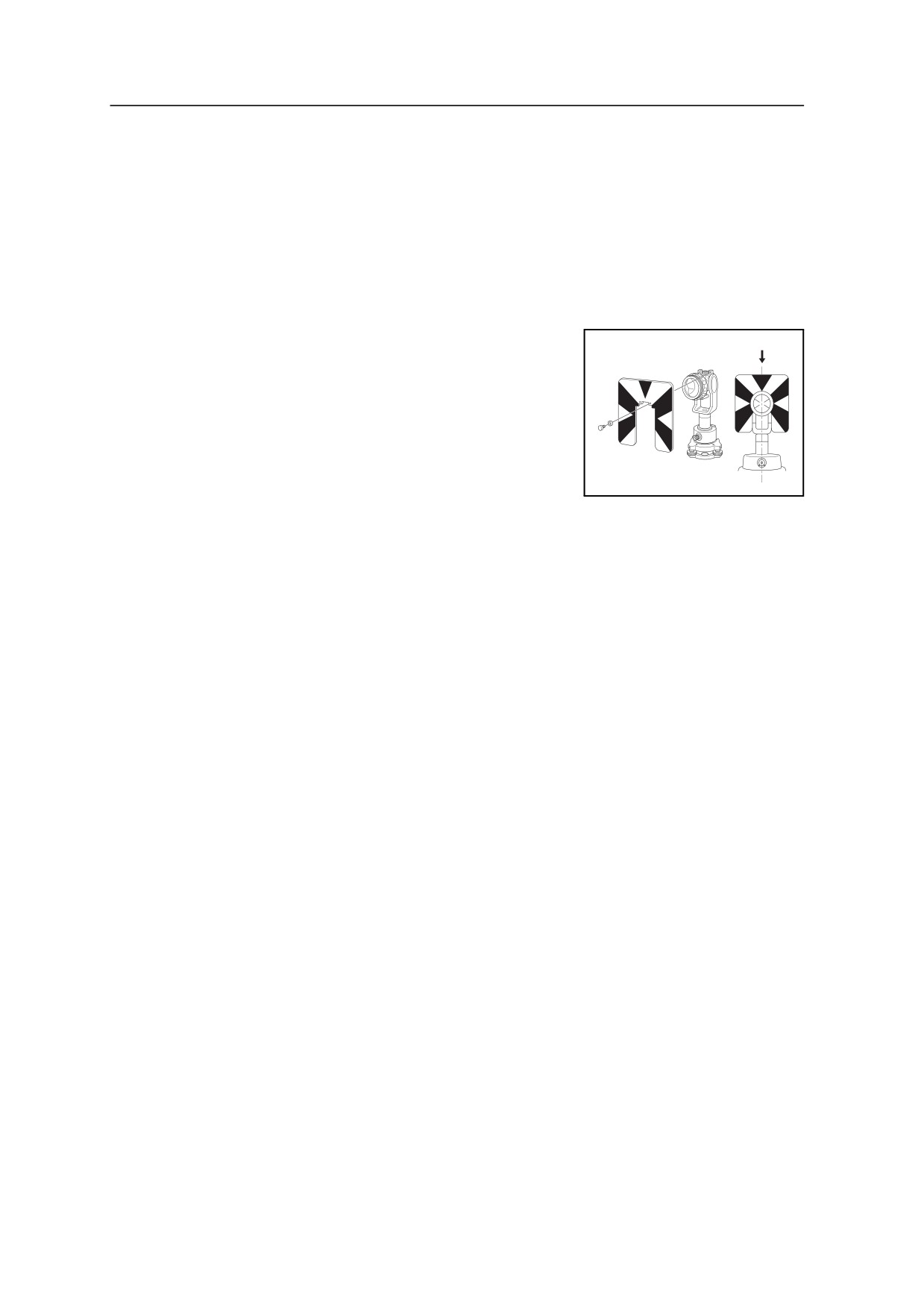

Подготовка отражательной марки

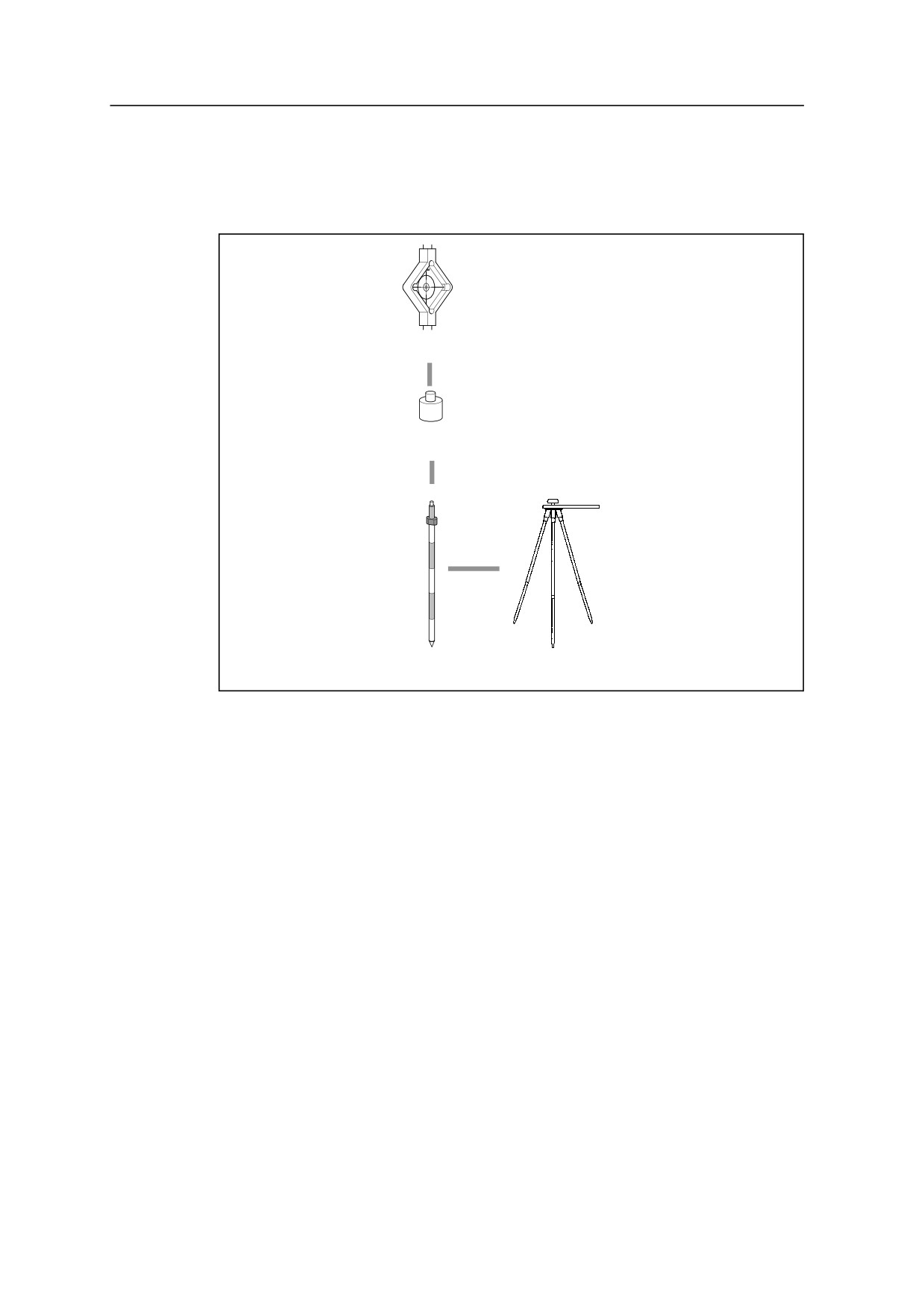

Сборка призменного отражателя

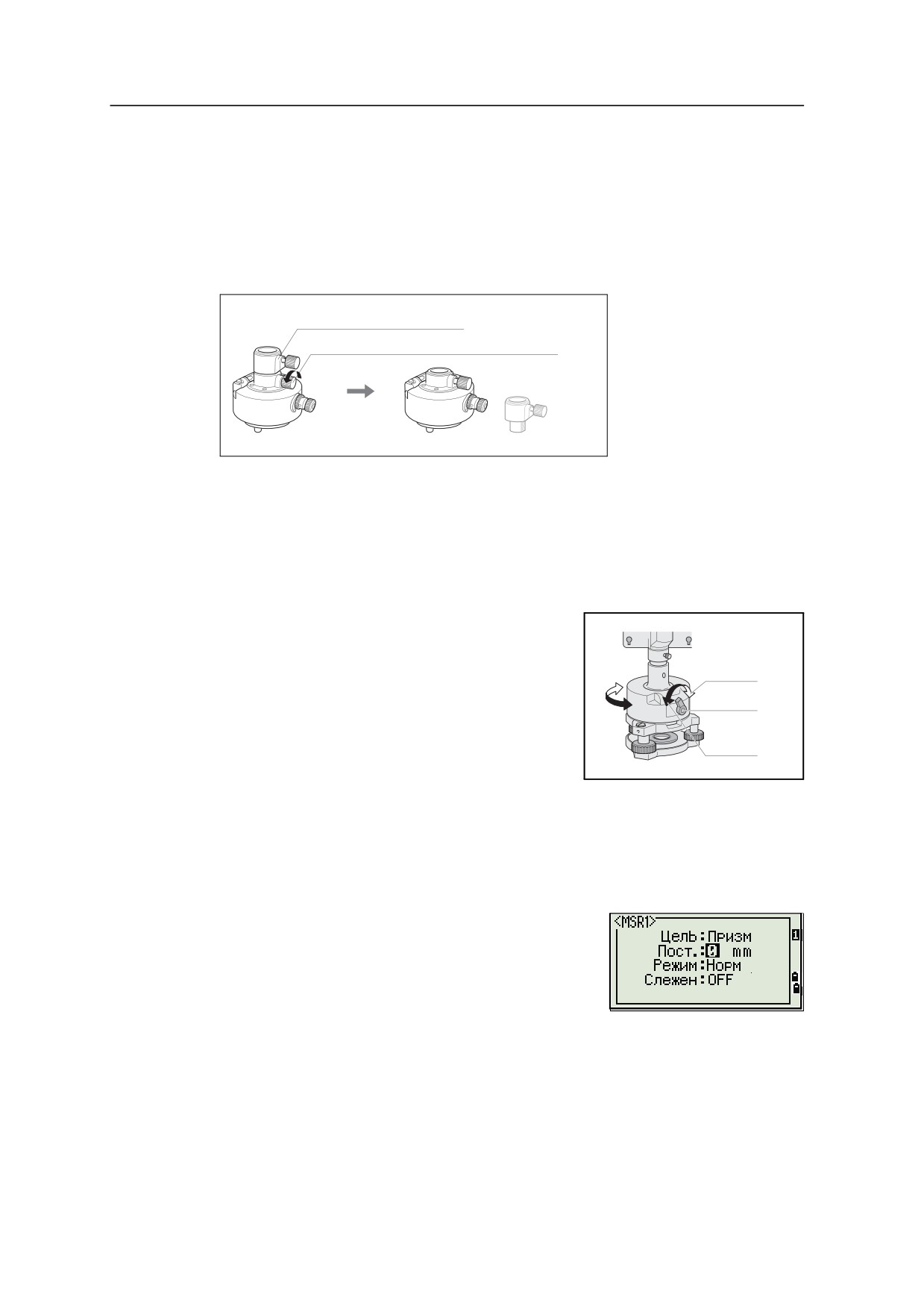

Юстировка переходника трегера по высоте

Изменение направления отражателя

Установка постоянной призмы

Установка положения визирной марки отражателя

Работа с прибором

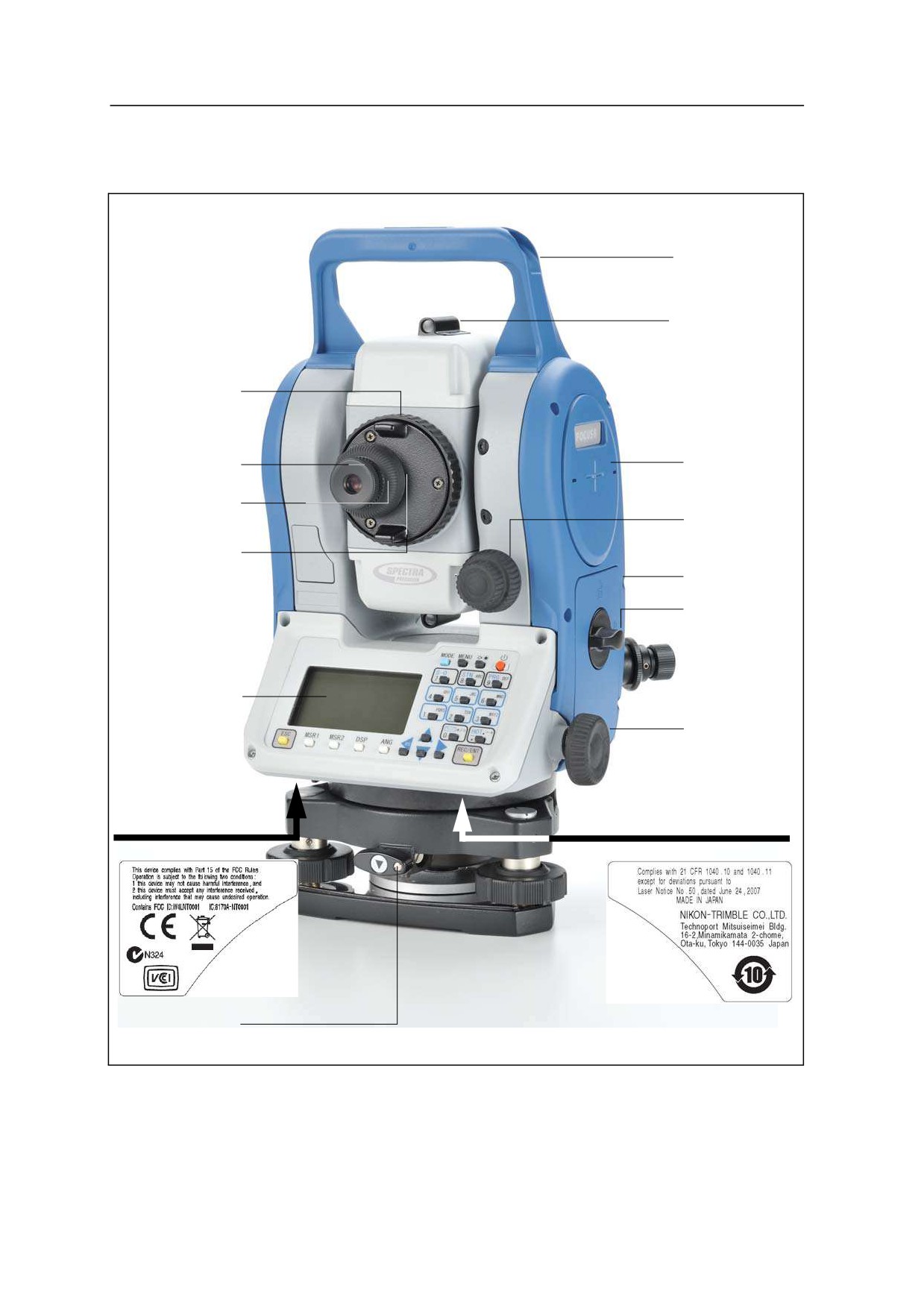

Внешний вид инструмента

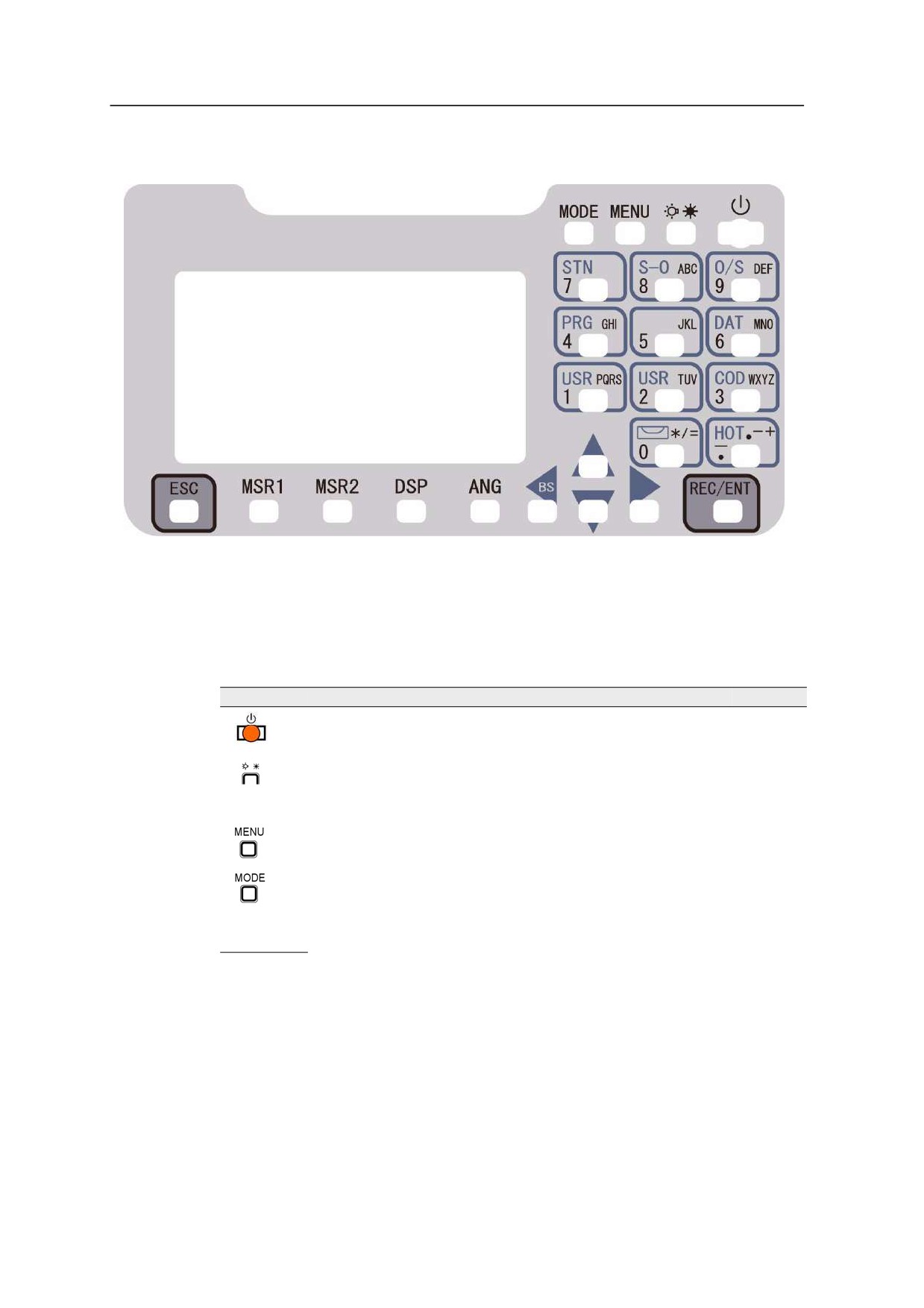

Экран и клавиатура инструмента

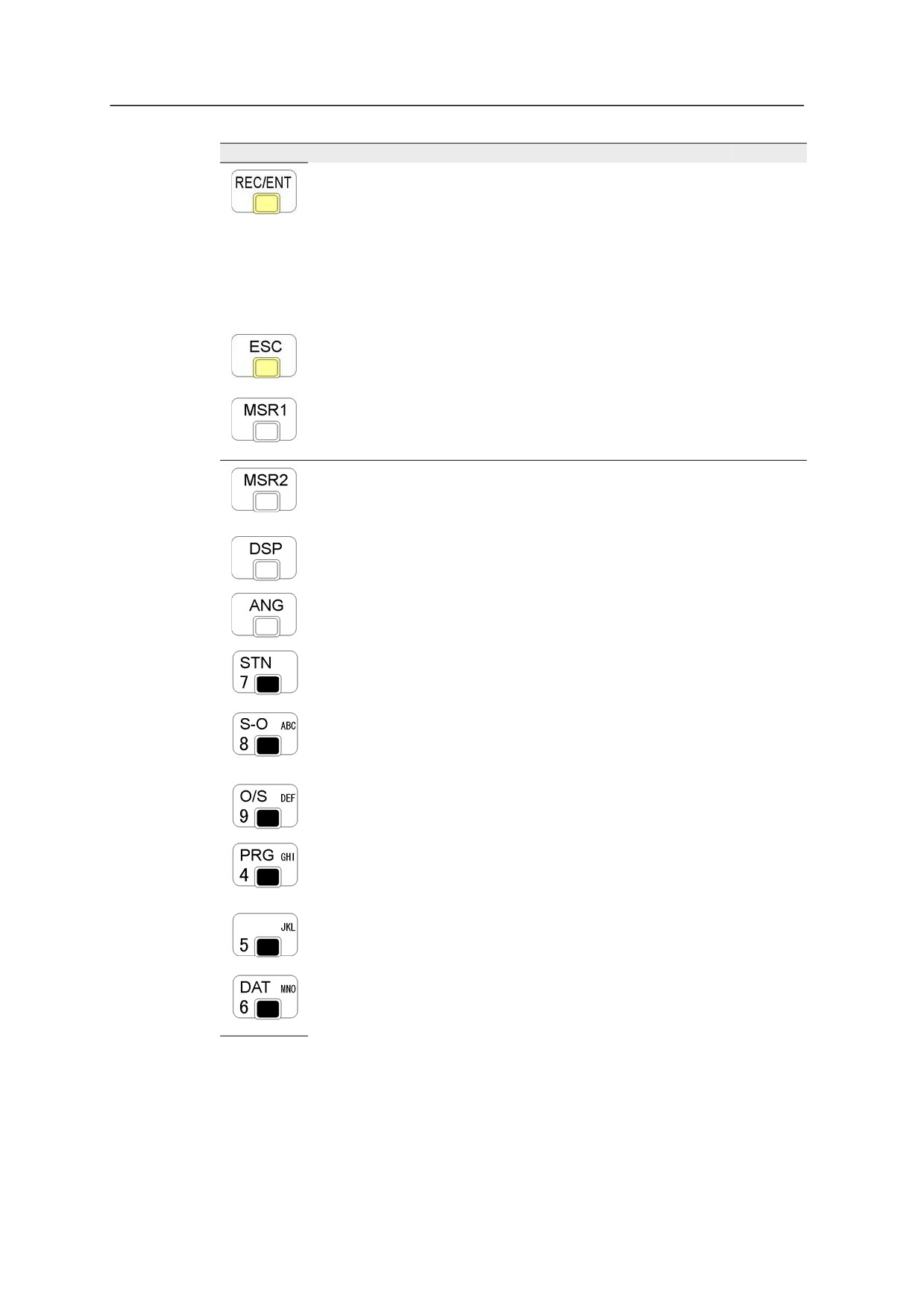

Клавиатура инструмента

Панель состояния

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

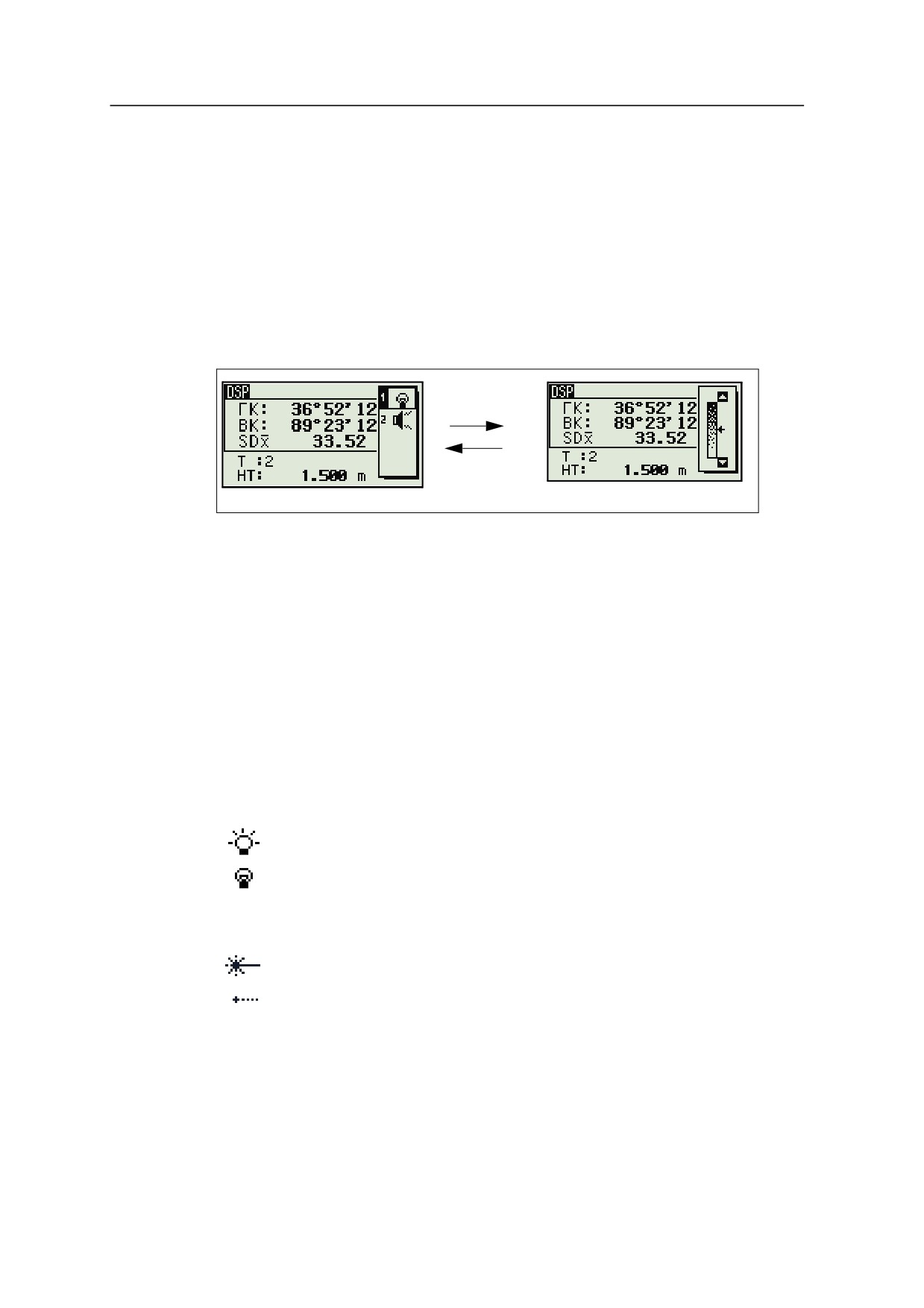

Настройка подсветки экрана, лазерного указателя, уровня громкости звукового

сигнала и контрастности

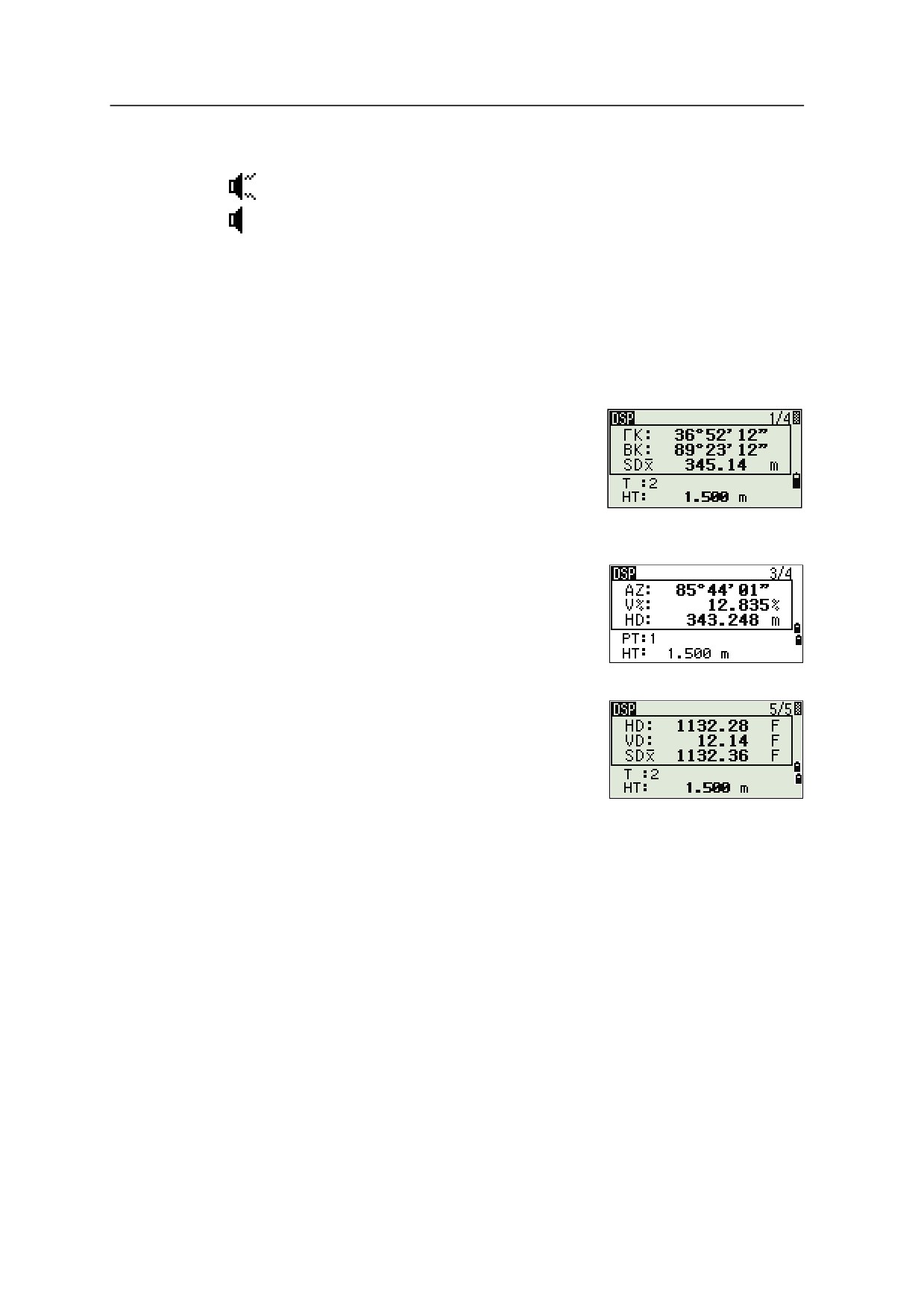

Клавиша [DSP]

Клавиша [MODE]

Клавиша [COD]

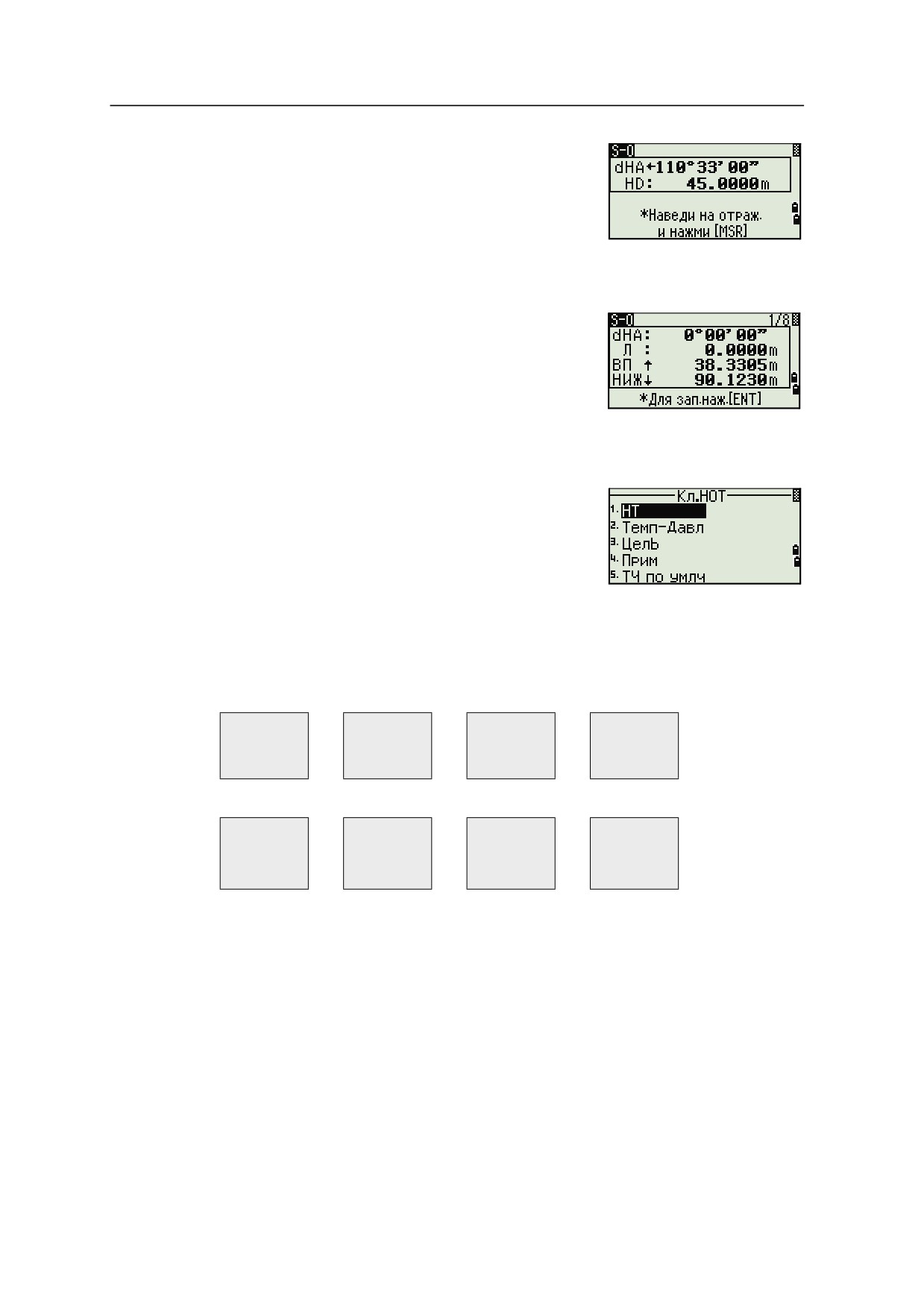

Клавиша [HOT]

Индикатор пузырькового уровня

Лазерный центрир (дополнительно)

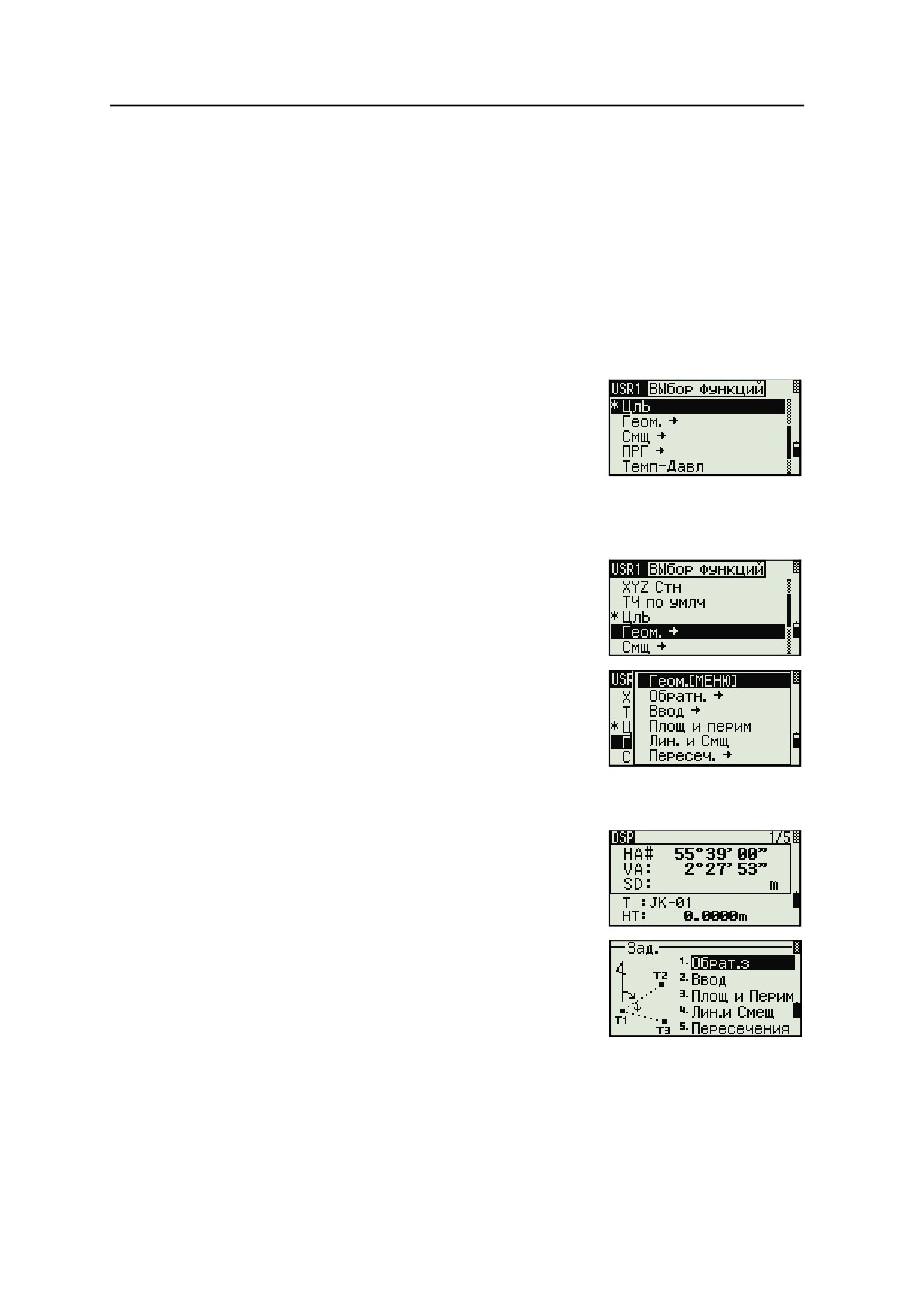

Клавиши [USR]

Клавиша [DAT]

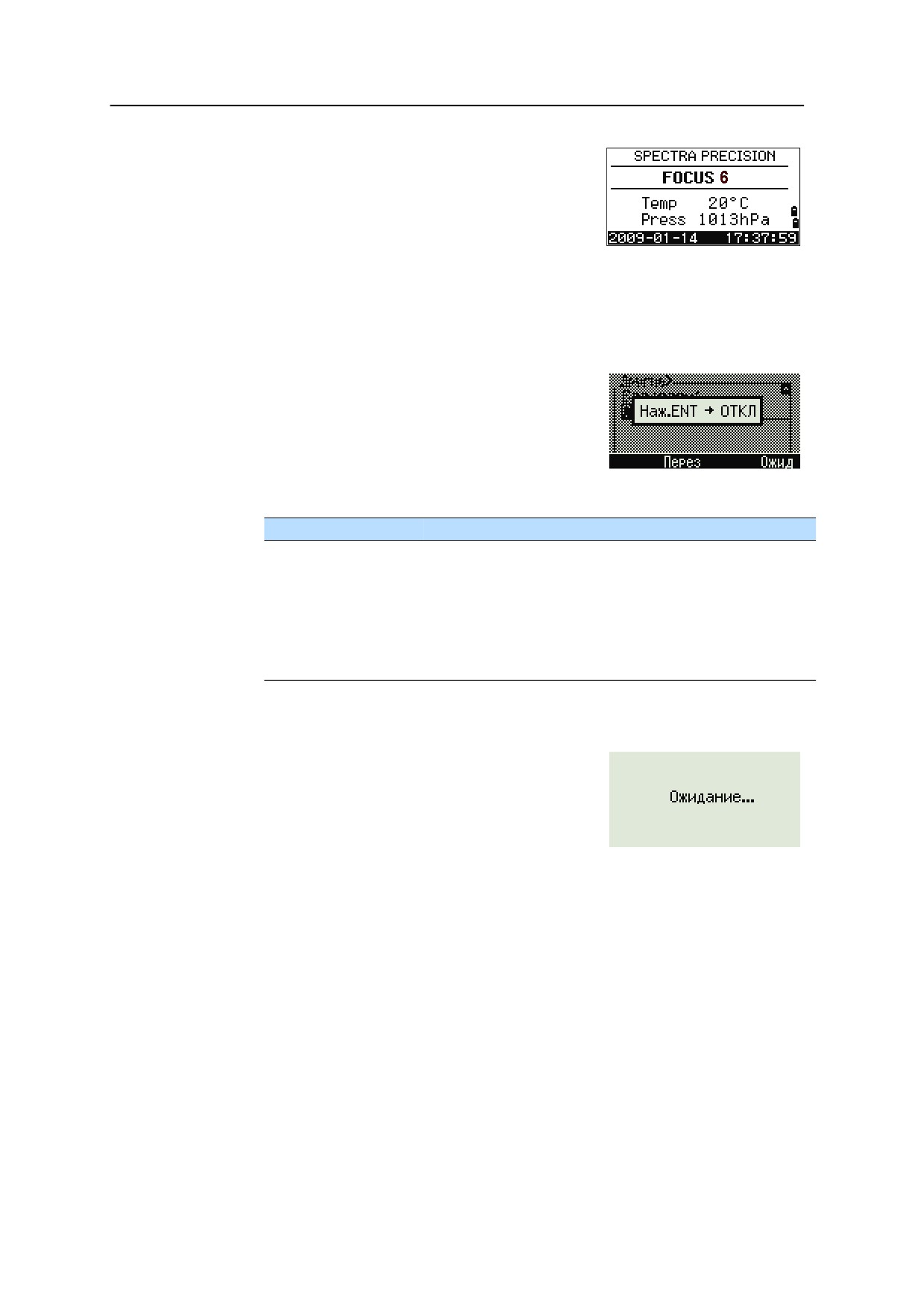

Включение инструмента

Выключение инструмента

Режим ожидания

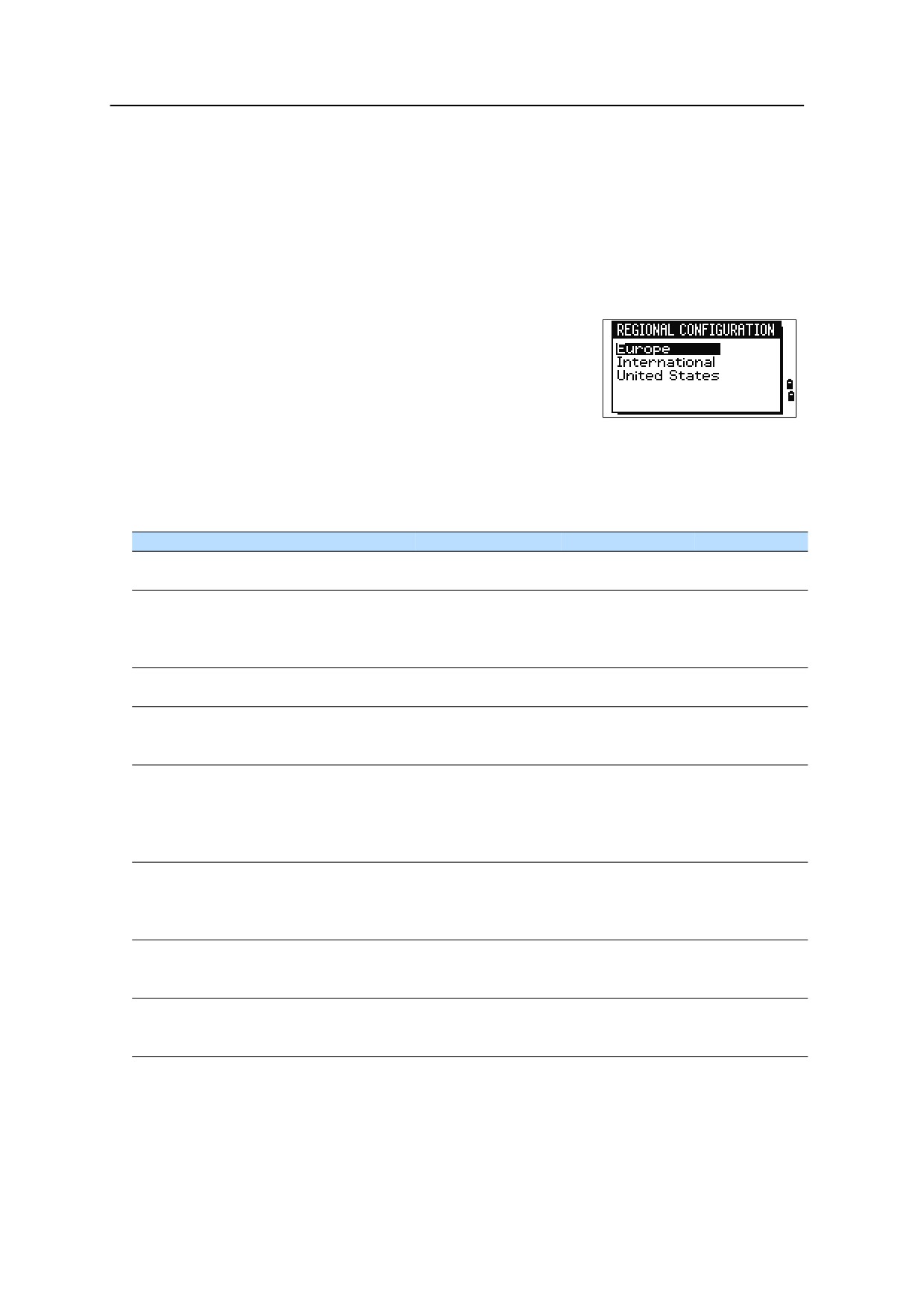

Изменение региональных настроек

Список доступных проектов и данных

Ввод данных

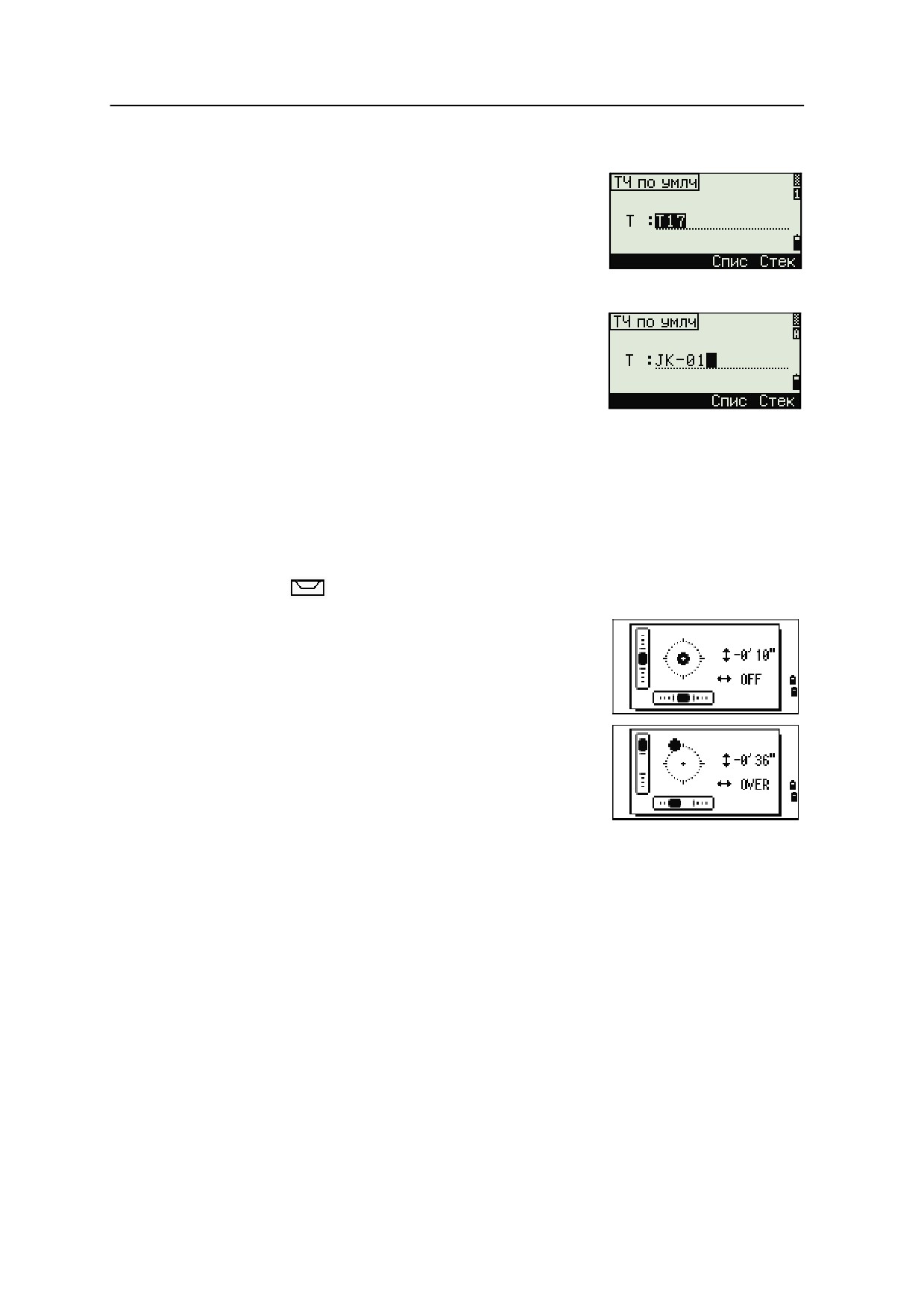

Ввод имени или номера точки

Ввод кода

Ввод значений в футах и дюймах

Создание и открытие проекта

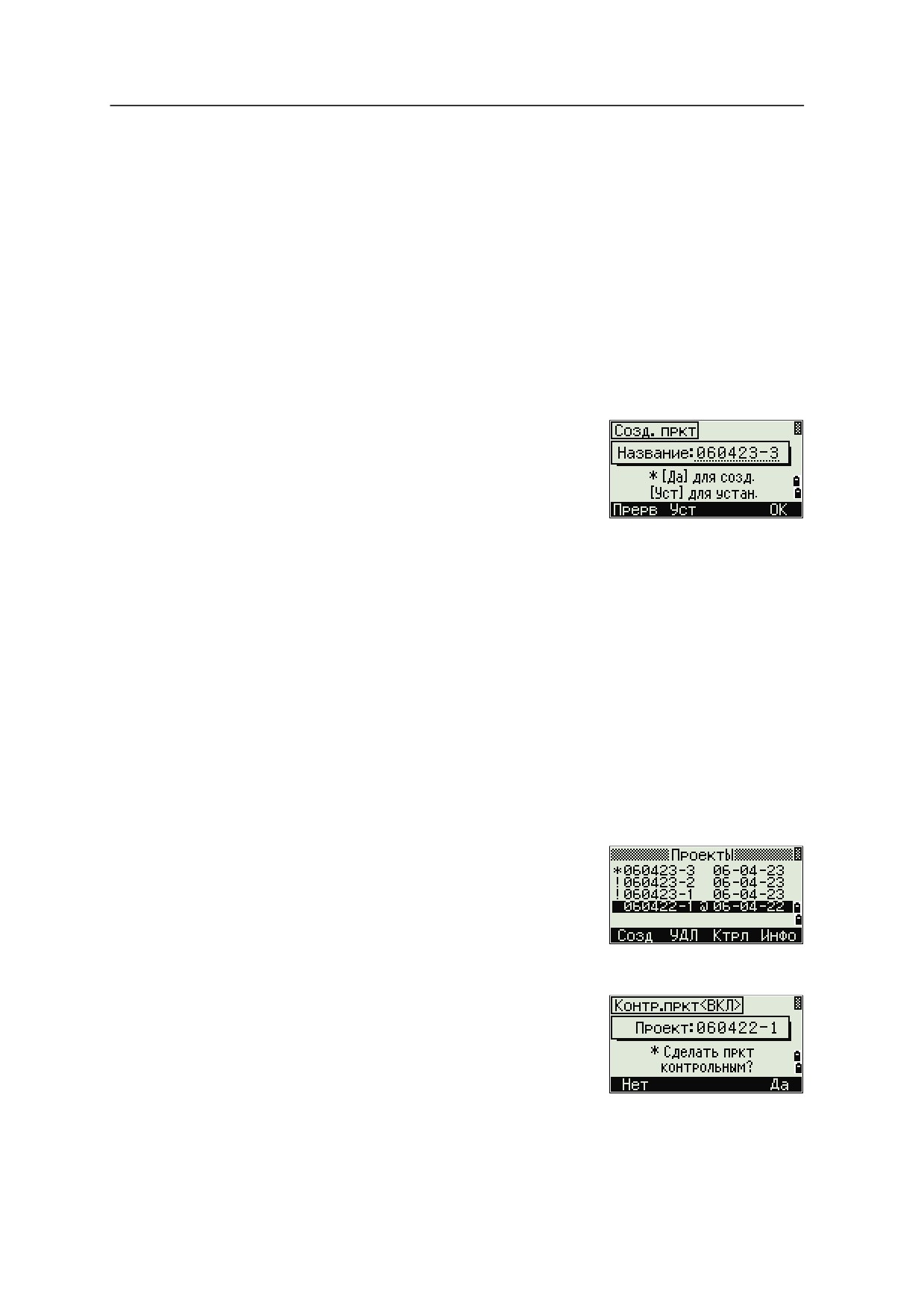

Создание нового проекта

Создание контрольного проекта

Измерение расстояний

Наведение на призменный отражатель

Измерение расстояния

Просмотр и изменение настроек измерений

Применение

Сброс ГК (горизонтального угла) и угловые измерения

Установка горизонтального угла в 0

Ввод горизонтального угла

Запись передней точки после повторных угловых измерений

Удержание горизонтального угла

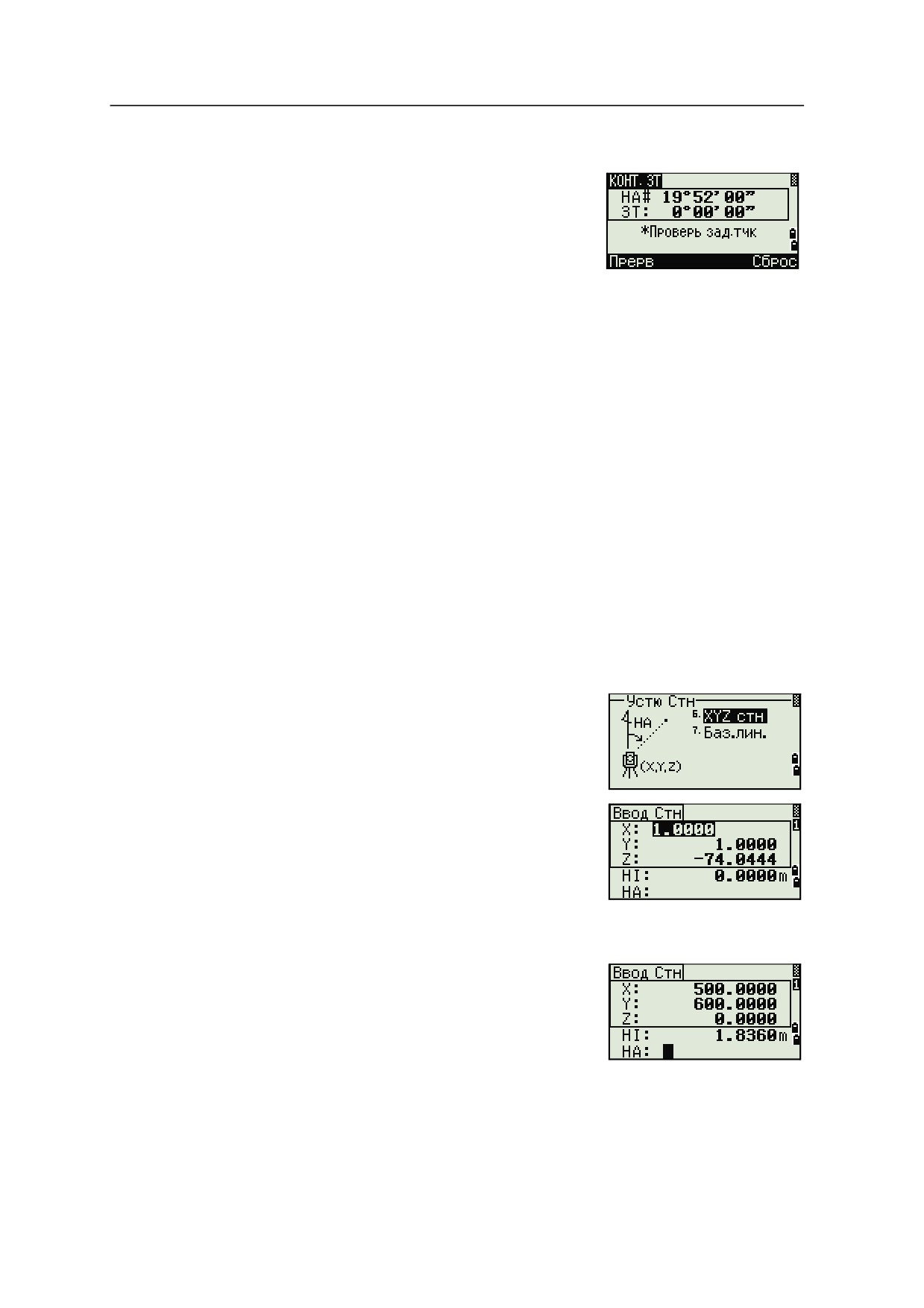

Установка станции

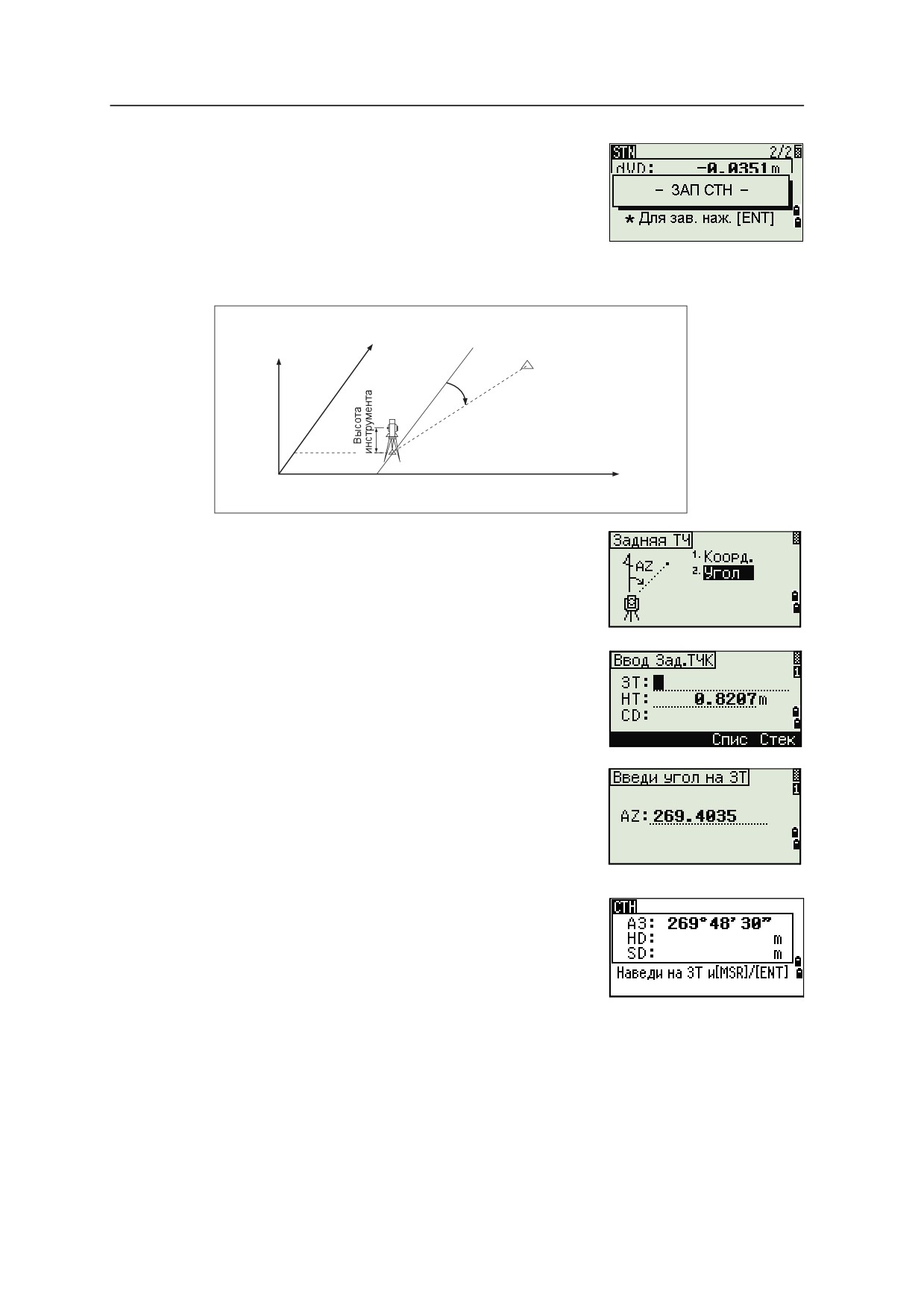

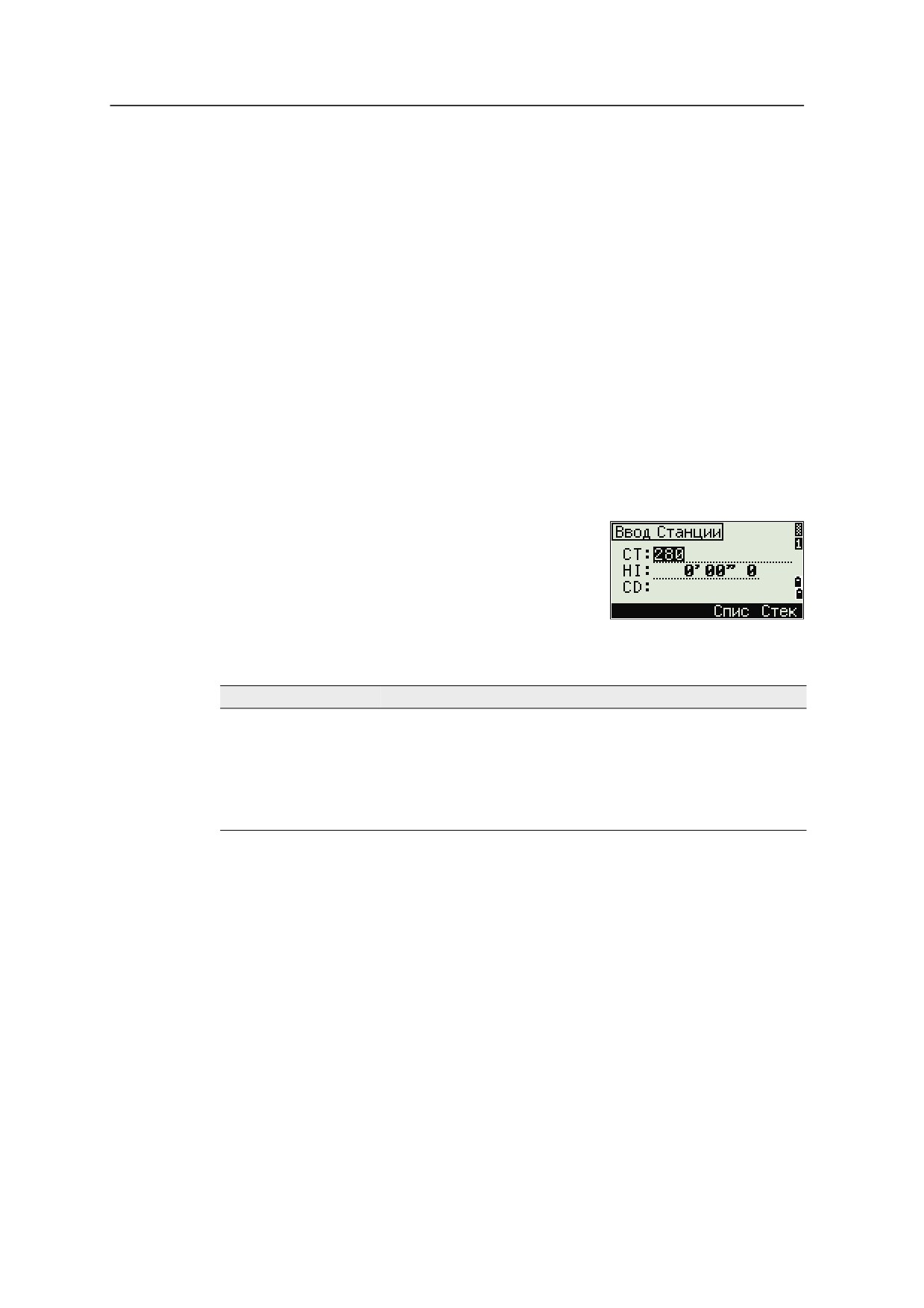

Установка станции по точке с известными координатами или азимутом

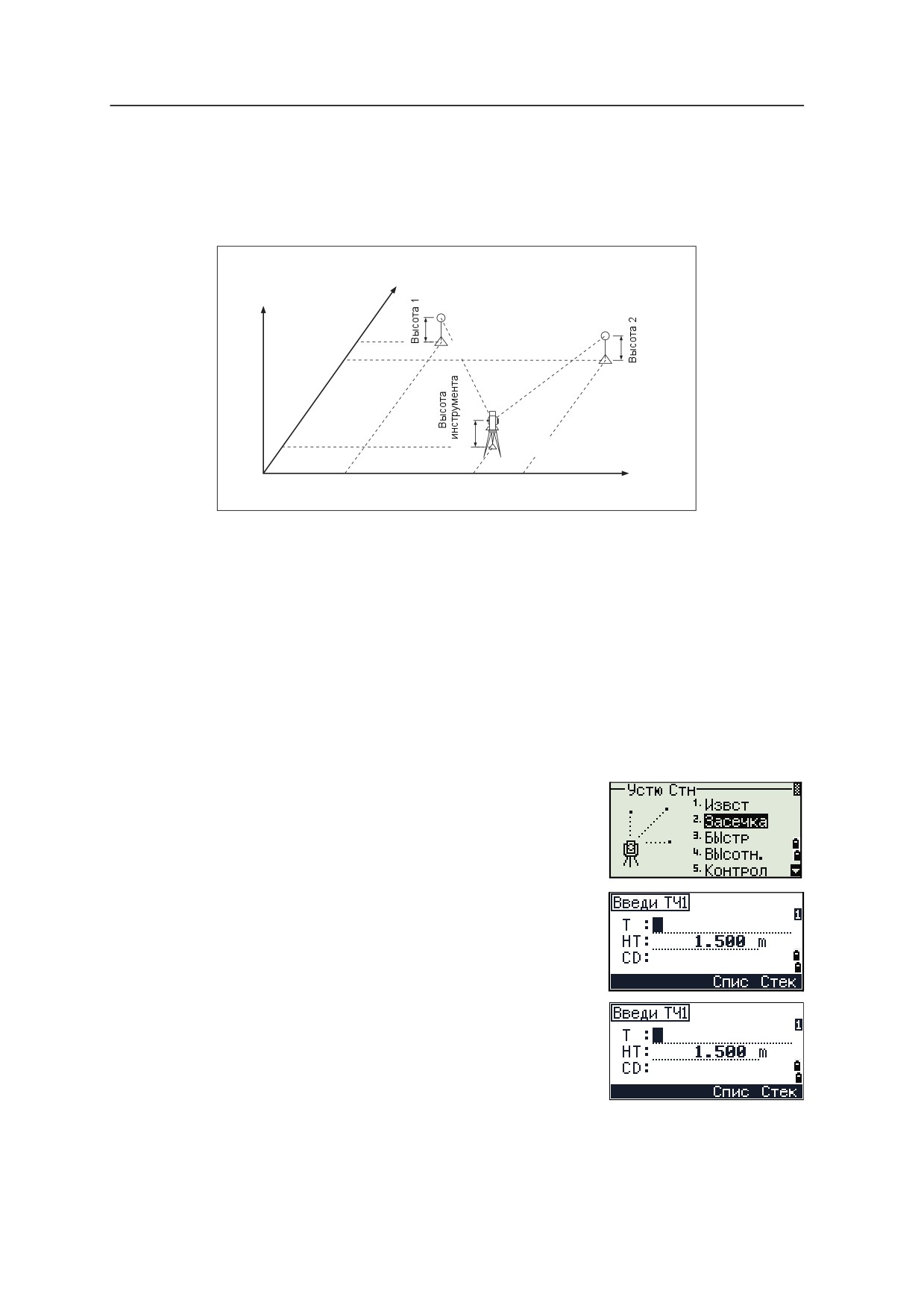

Установка станции с использованием обратной засечки на известные точки . .

. 69

Быстрая установка станции без ввода координат

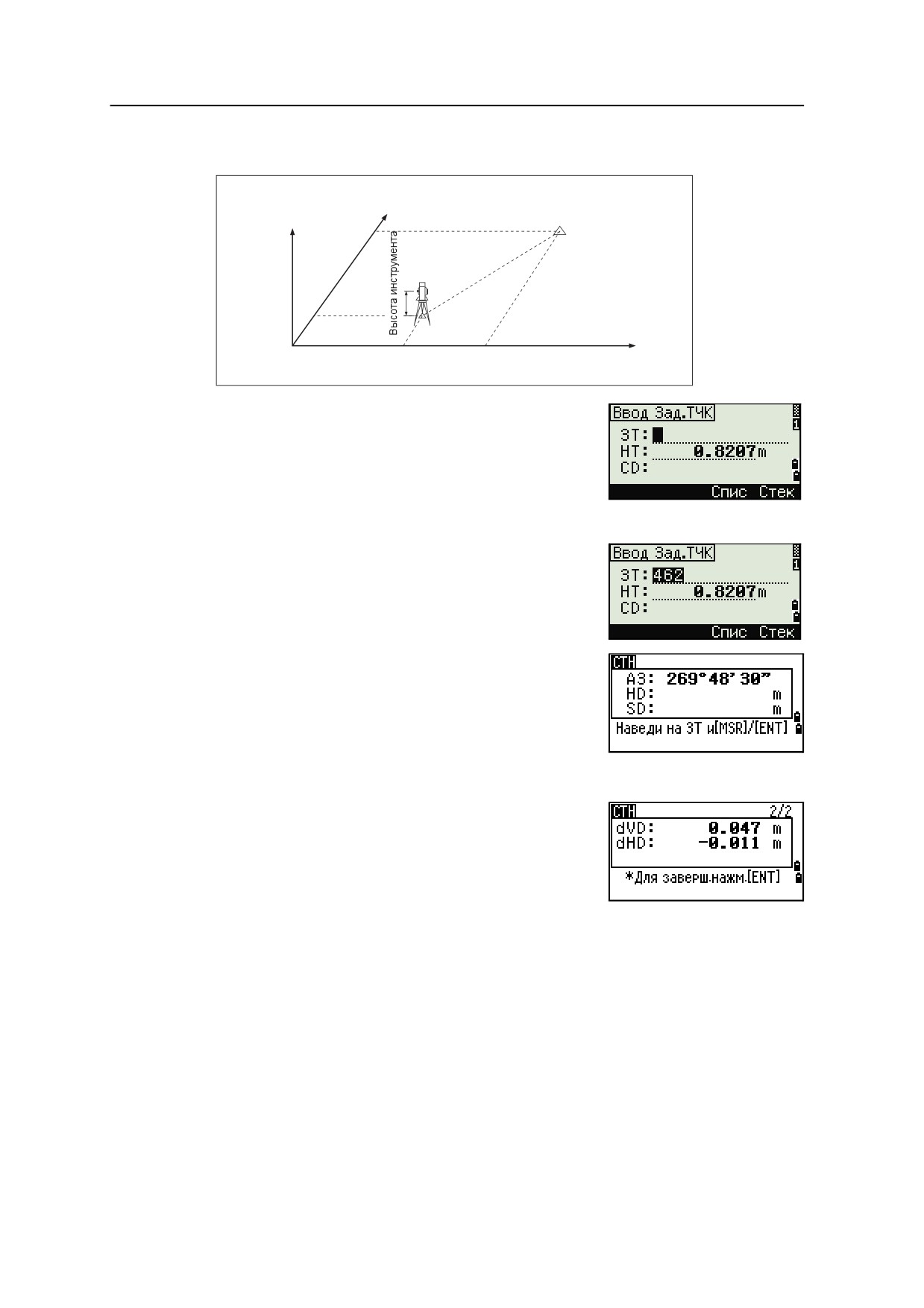

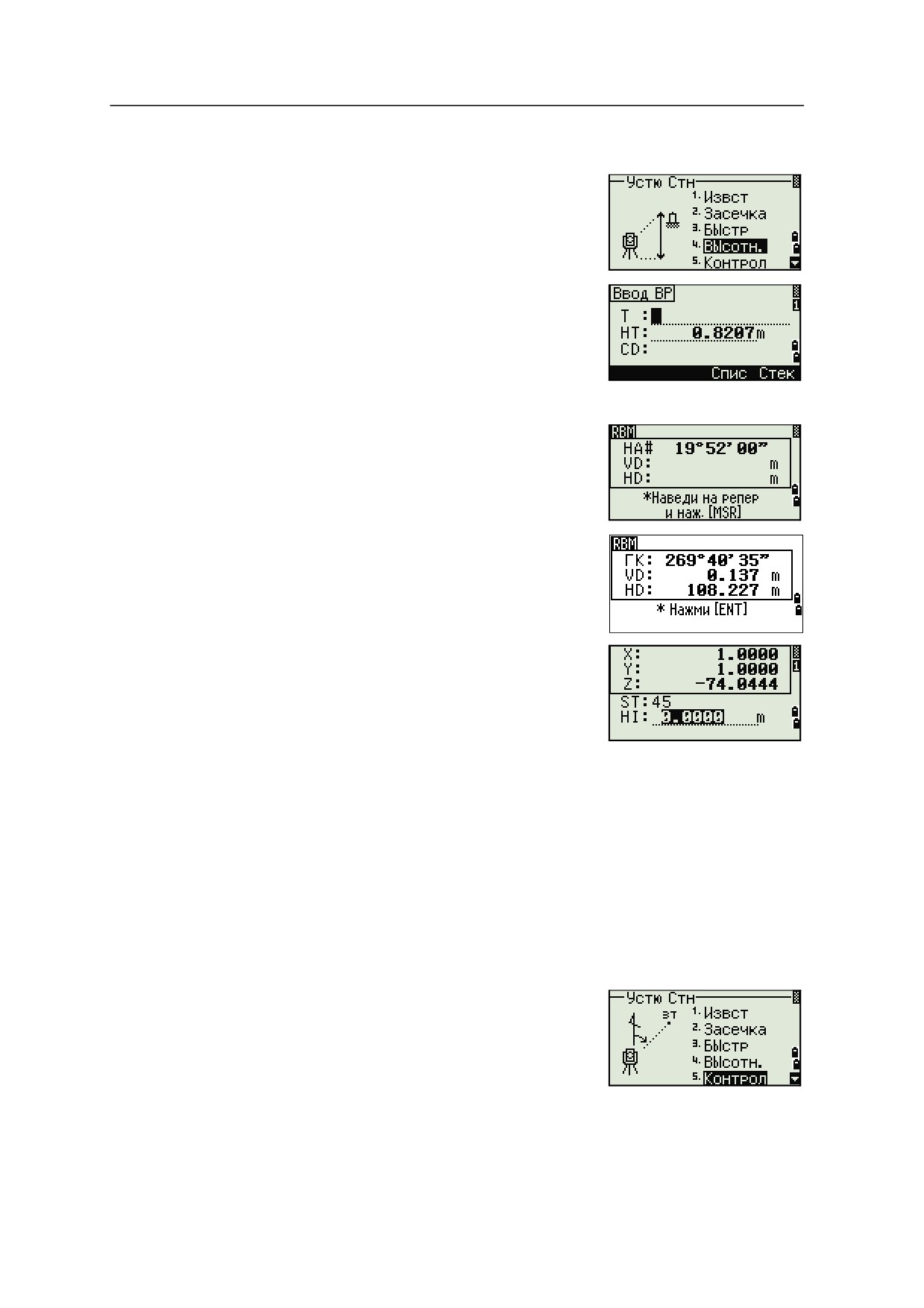

Определение высоты станции

Контроль и восстановление направления на заднюю точку

Засечка по двум точкам вдоль известной линии

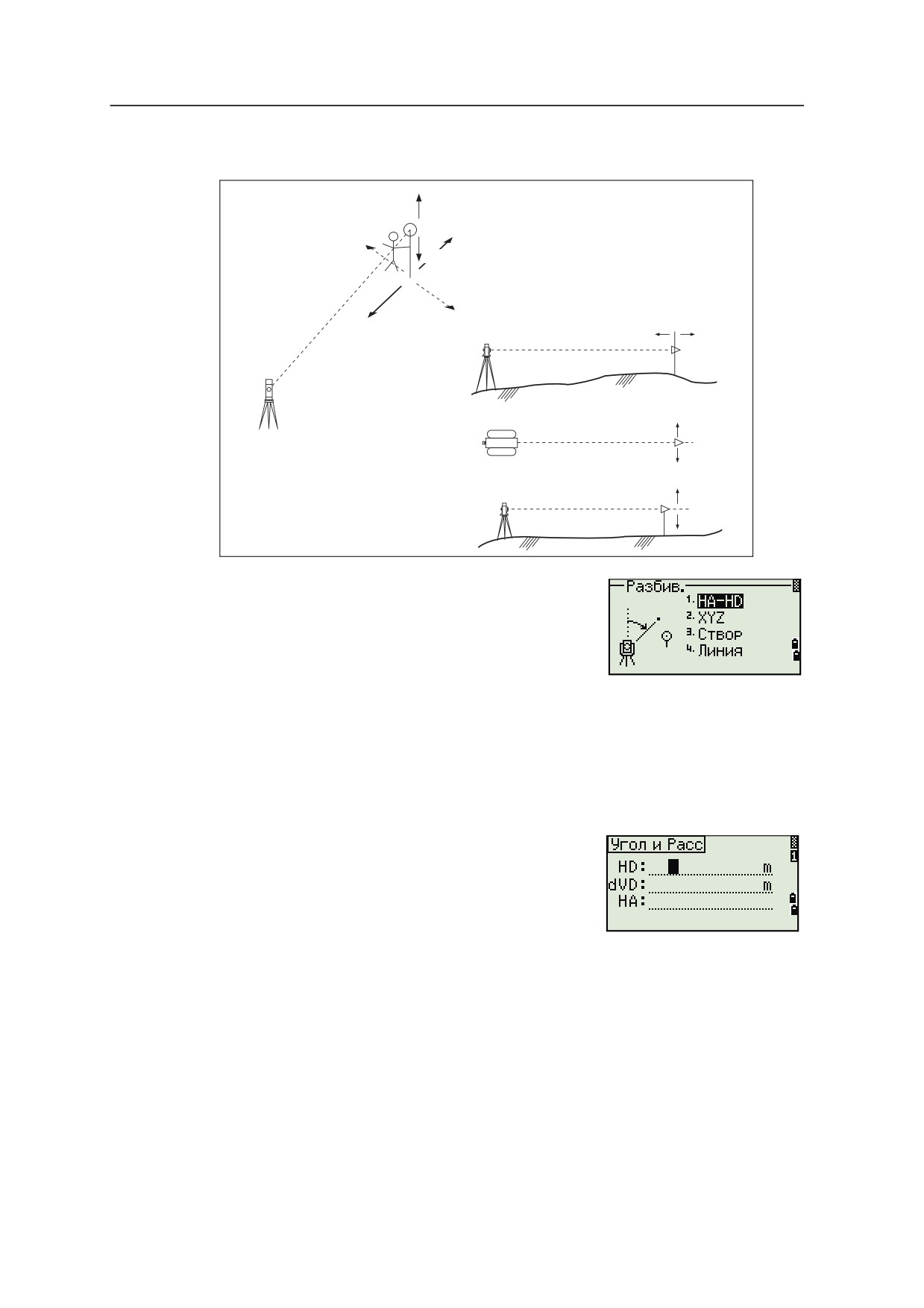

Разбивка

Вынос в натуру точки по углу и расстоянию

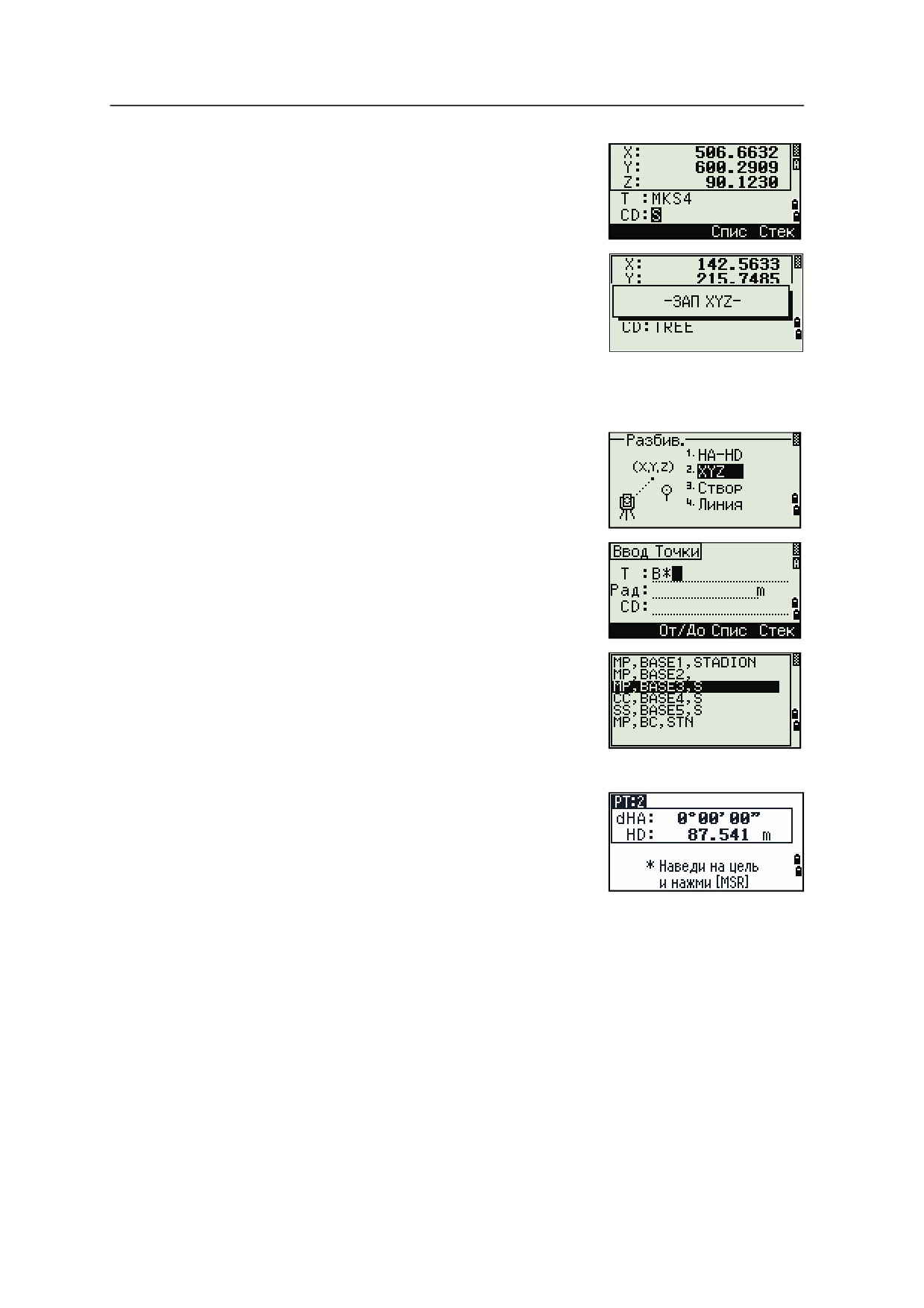

Вынос в натуру точки по координатам

Вынос в натуру створа

Вынос в натуру линии

Кнопка Программы

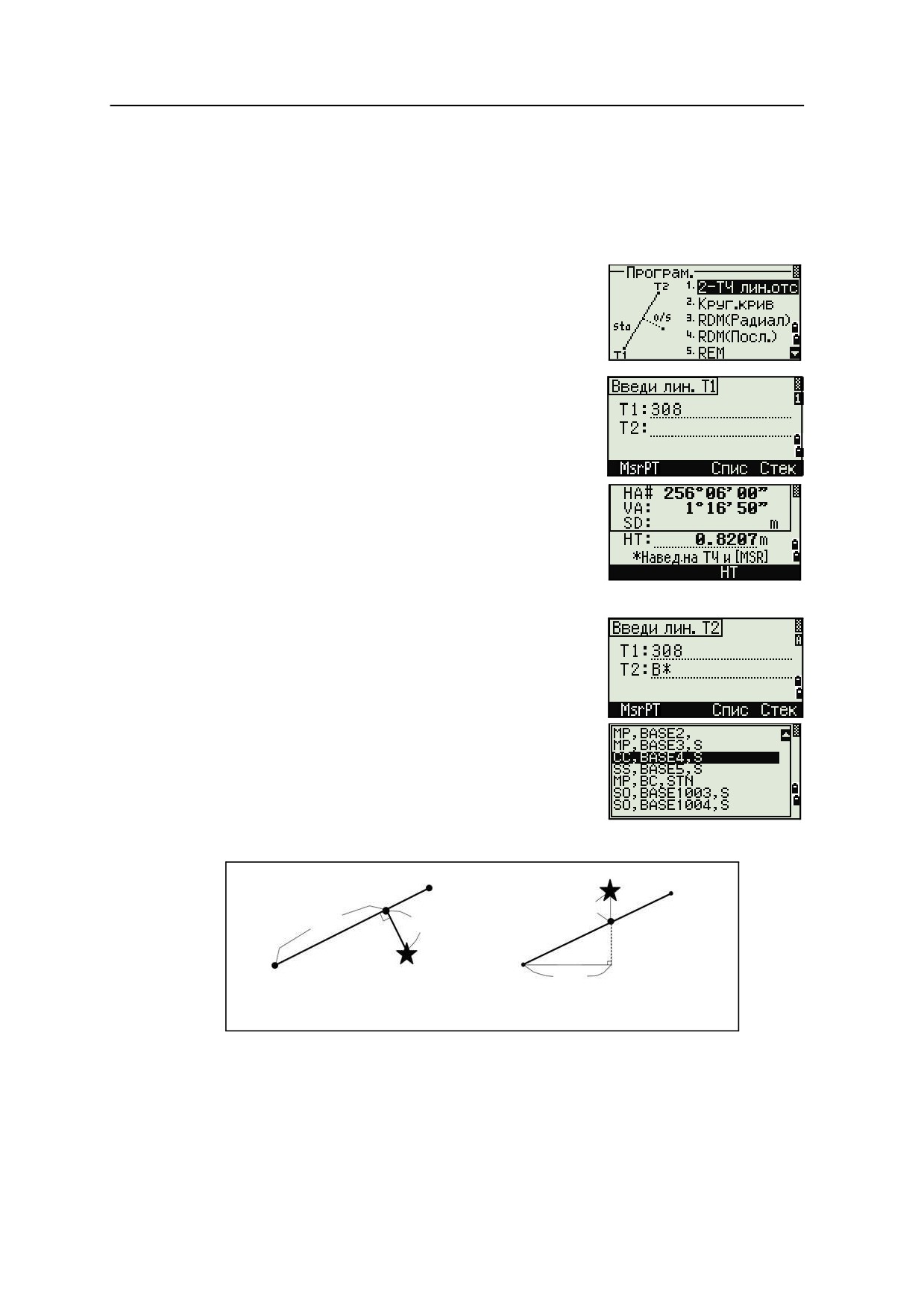

Измерение расстояния и величин смещения вдоль заданной линии

Определение расстояние и смещение относительно круговой кривой

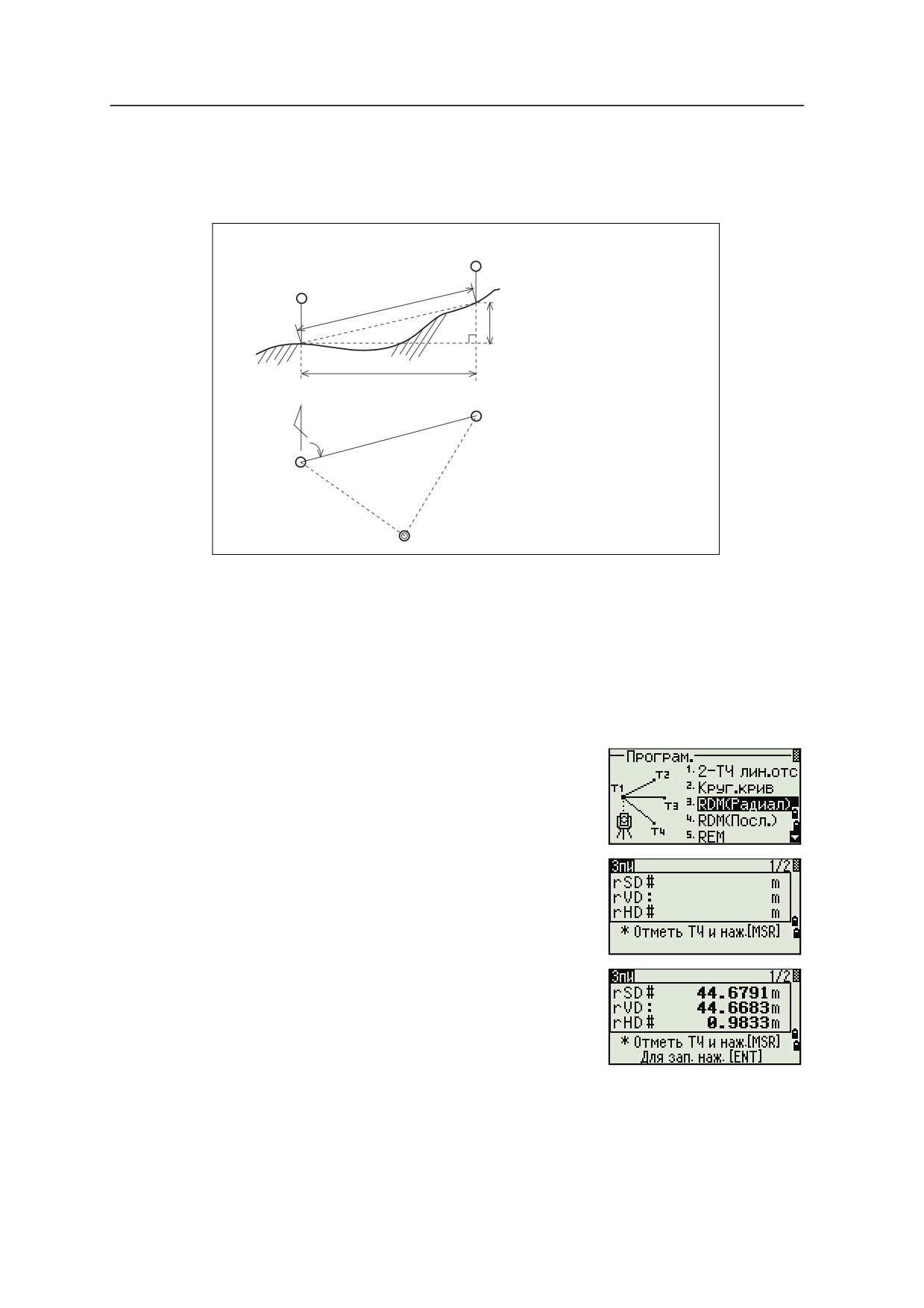

Удаленное измерение расстояний

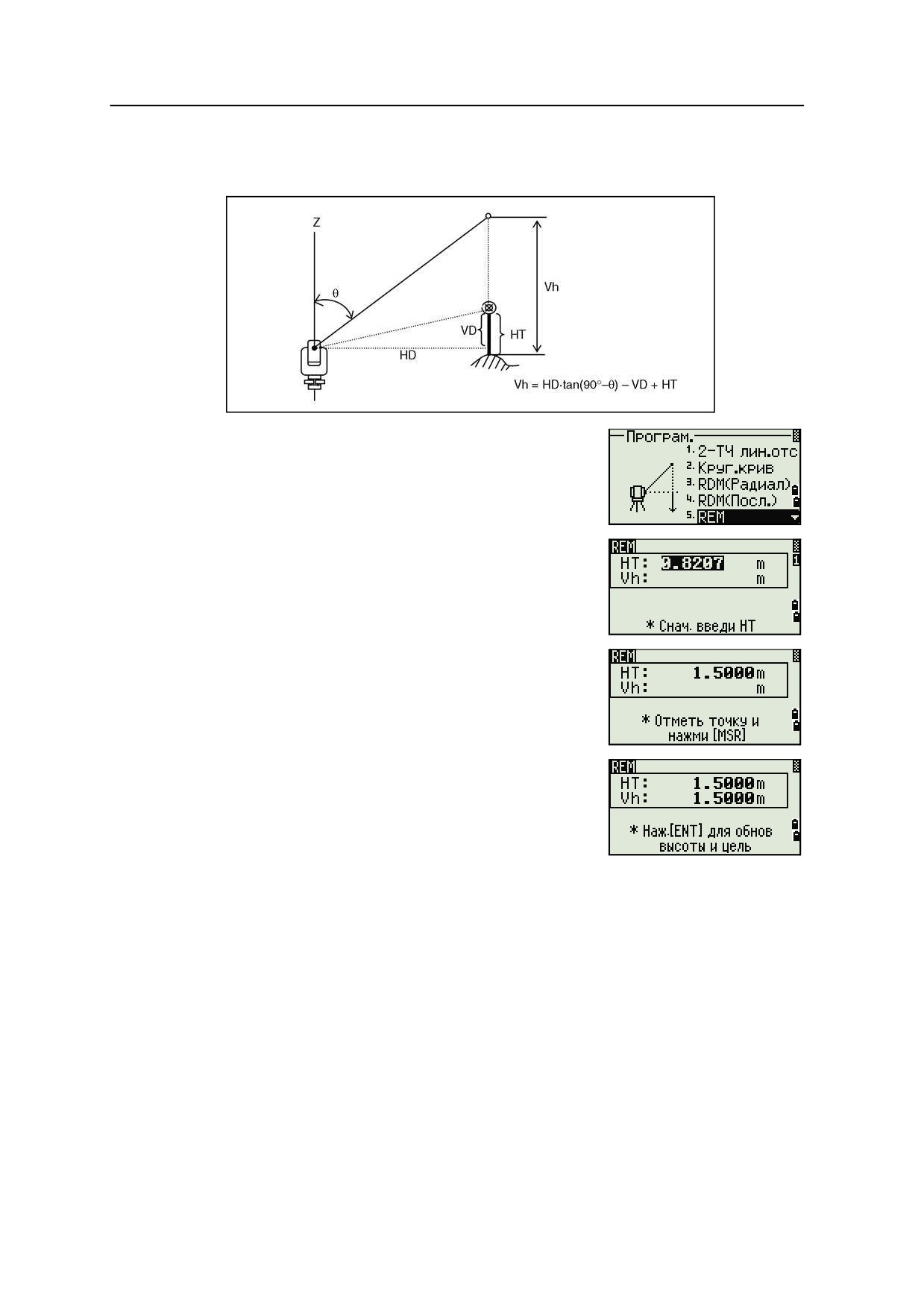

Измерение высот недоступных объектов

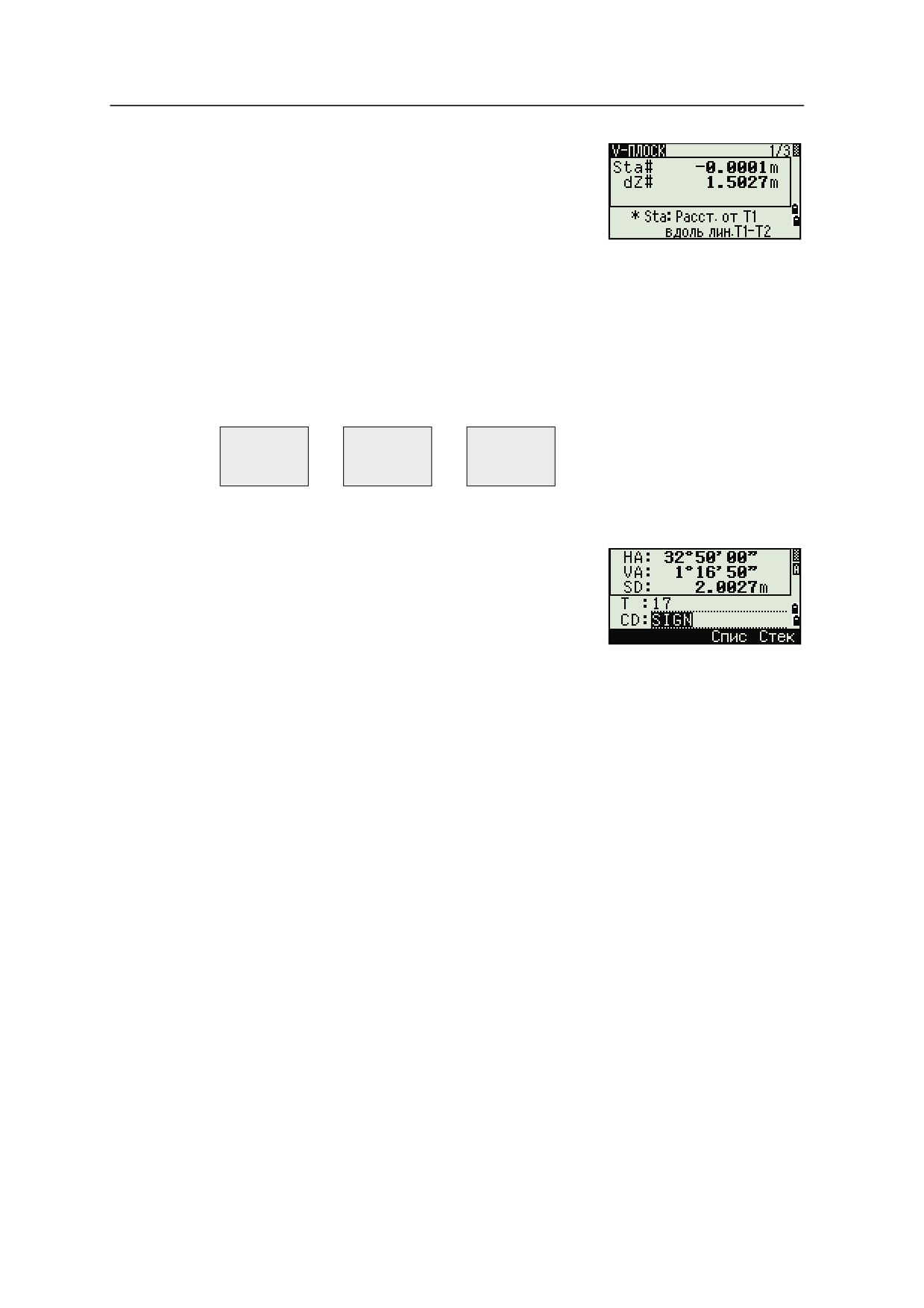

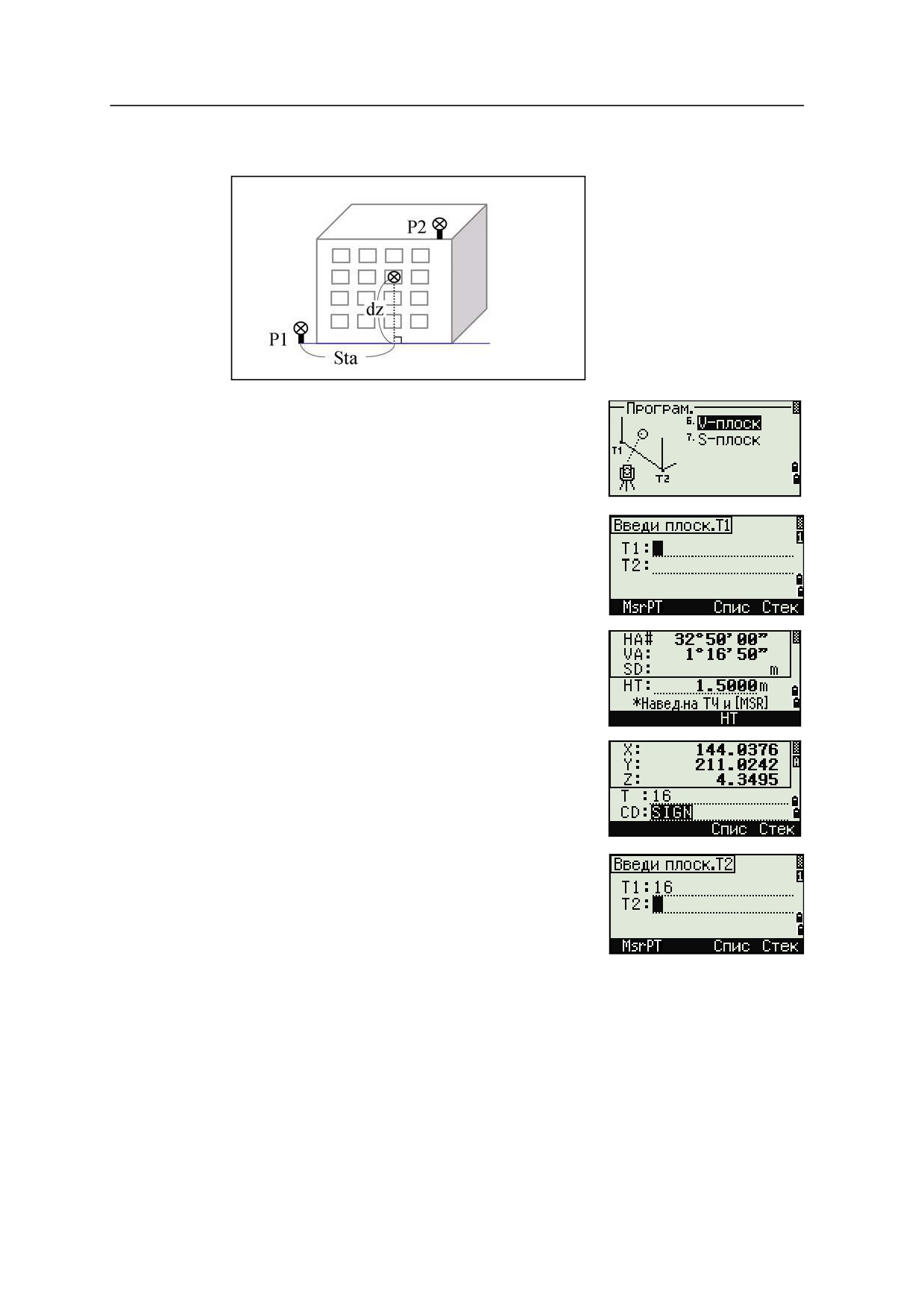

Измерение расстояния и смещения в вертикальной плоскости

2 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

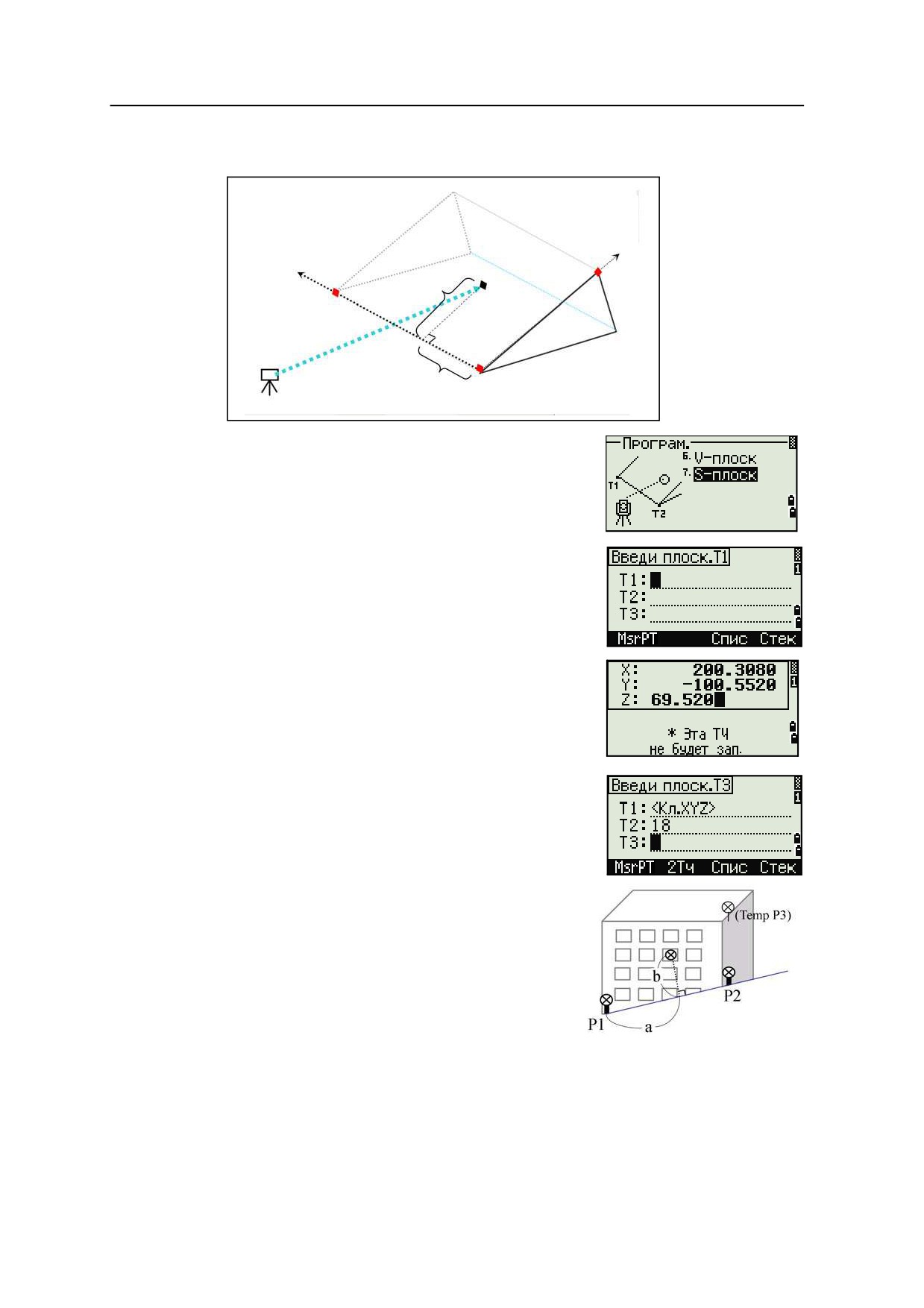

Измерение расстояния и смещения в наклонной плоскости

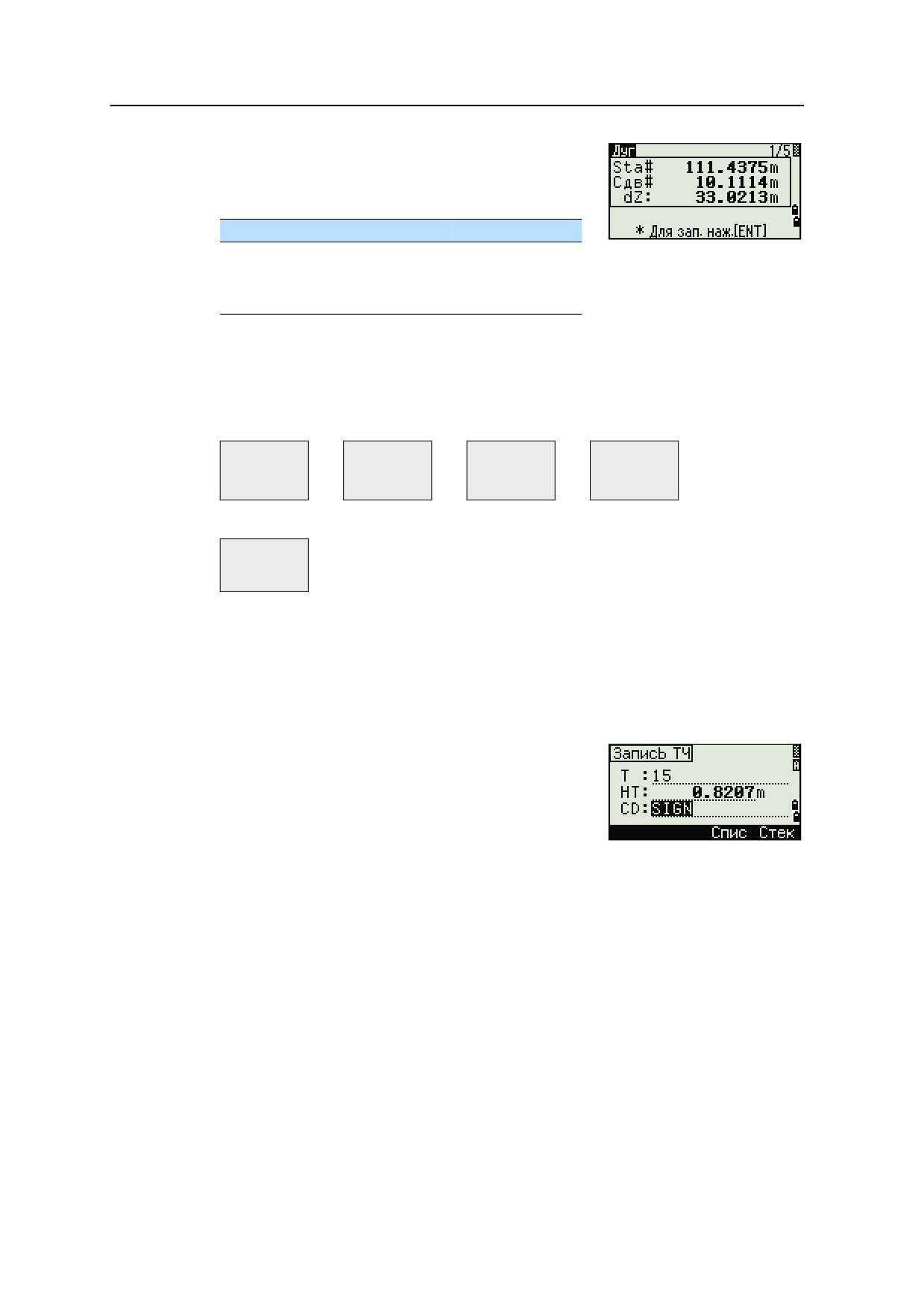

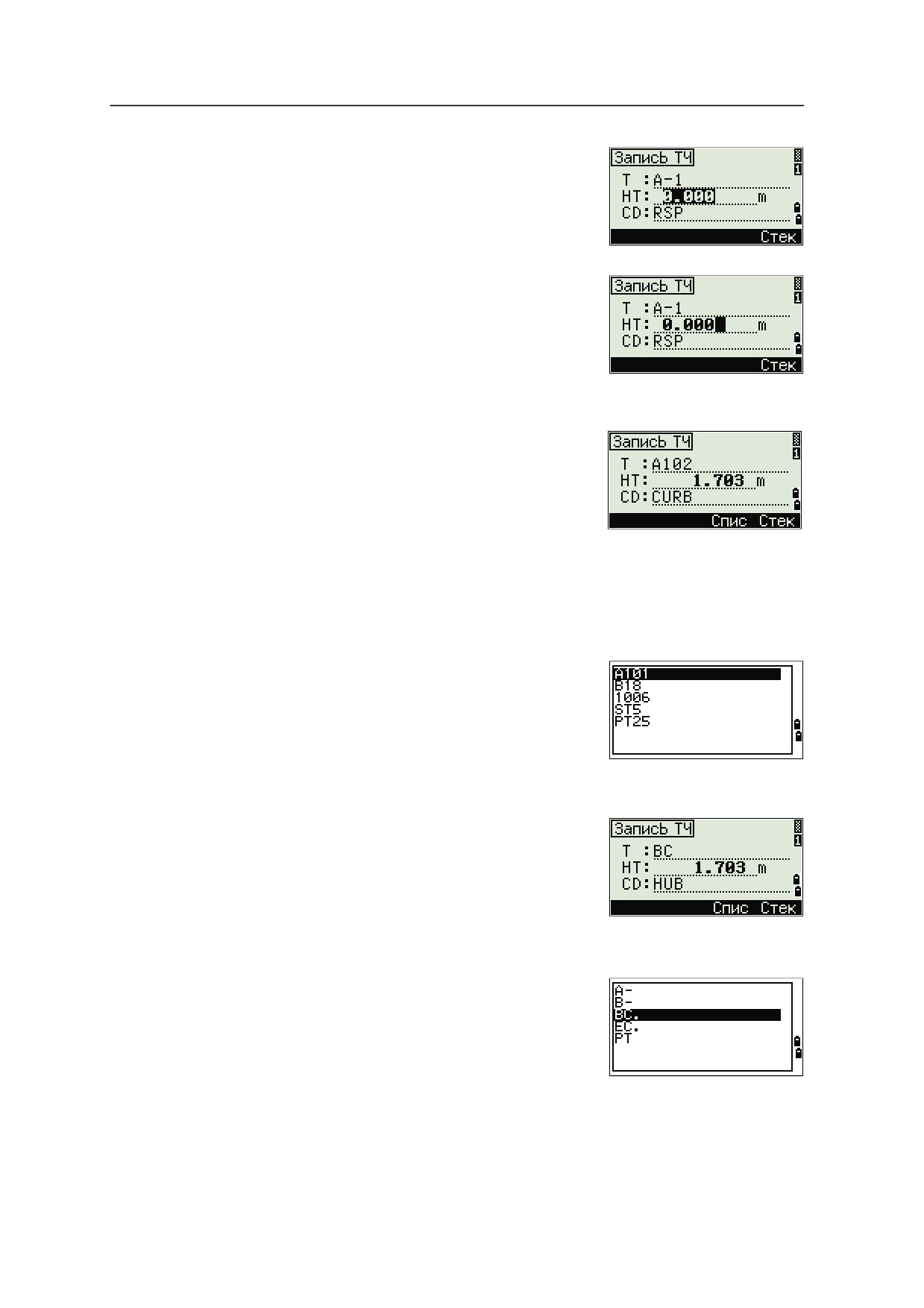

Запись измеренных данных

Запись данных из любого экрана измерений

Вывод данных на COM порт

Измерение смещений

Измерение линейных смещений

Измерение с угловым смещением

Веха с двумя призмами

Продолжение линии по смещению горизонтального угла (+Линия)

Ввод горизонтального расстояния после измерения угла

Вычисление угловой точки (Угол)

100

Измерение центра окружности (Окруж)

101

Продление наклонного расстояния

103

Описание меню

105

Введение

106

Менеджер проектов

106

Открытие существующего проекта

106

Создание нового проекта

107

Удаление проекта

108

Настройка контрольного проекта

108

Просмотр информации о проекте

109

Задачи (координатная геометрия)

109

Обратная задача: вычисление угла и расстояния по двум точкам с известными

координатами

110

Вычисления и ввод координат вручную

112

Вычисление площади и периметра

114

Вычисление координат точки по линии и смещению

115

Расчет координат с использованием функций пересечения

116

Настройки

121

Угол

121

Расстояние

122

Координаты

123

Энергосбережение

124

Связь

124

Разбивка

124

Единицы

124

Запись

125

Прочие параметры

125

Вид/Ред

127

Просмотр записей

127

Удаление записей

131

Редактирование записей

132

Поиск записей

135

Ввод координат

137

Список имен точек и список кодов

137

Связь

141

Разгрузка данных

141

Загрузка координат

142

Загрузка списка имен точек или кодов

144

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Кнопки быстрого доступа

145

Настройки клавиши [MSR]

145

Настройки клавиши [DSP]

145

Настройки клавиши [USR]

146

Настройки клавиши [S-O]

146

Настройки клавиши [DAT]

146

Юстировка

147

Время

147

Поверки и юстировка

149

Юстировка электронного уровня

150

Поверка и юстировка круглого уровня

150

Поверка и юстировка оптического (лазерного) центрира

150

Ошибка места нуля вертикального круга и коллимационная ошибка.

151

Поверка

151

Юстировка

152

Поверка постоянной инструмента

153

Поверка лазерного указателя

154

Технические характеристики

155

Инструмент

156

Зрительная труба

156

Дальность измерений

156

Точность измерения расстояния

156

Интервалы измерений

157

Угловые измерения

157

Компенсатор

157

Микрометрический винт

157

Трегер

157

Уровень

157

Оптический центрир

158

Дополнительный лазерный центрир

158

Экран и клавиатура

158

Соединение инструмента

158

Аккумуляторная батарея

158

Температурный диапазон

159

Размеры

159

Вес

159

Защита от воздействия окружающей среды . .

159

Стандартные компоненты

159

Разъем для внешних устройств

160

Системная диаграмма

163

Компоненты системы

164

Связь

167

Загрузка данных координат

168

Настройки

168

Формат записи

168

Загрузка списка точек и списка кодов

170

Настройки

170

4 Руководство пользователя тахеометра Spectra Precision Focus

6 5"

Формат файла

170

Пример данных

171

Разгрузка данных

172

Настройки

172

Формат сырых данных Nikon

172

Форматы записей SDR2x и SDR33

174

Примеры данных

178

Сообщения об ошибках

181

Задачи

182

Связь

182

Данные

183

Менеджер проектов

184

Программы

184

Запись данных

185

Поиск

186

Настройки

186

Разбивка

187

Установка станции

187

Ошибка системы

188

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

ГЛАВА

Введение

В этой главе:

В настоящем руководстве описываются

уникальные возможности и функции

Схема системы

тахеометра Spectra Precision® Focus® 6 5''.

Уход и техническое

Благодаря программному обеспечению для

обслуживание

тахеометра Focus 6 5", научившись работать с

Сопутствующая информация

инструментом одной модели, после

недолгого дополнительного обучения можно

применить эти знания в работе с другими

моделями.

Перед использованием инструмента

внимательно прочитайте настоящее

руководство. В частности, ознакомьтесь с

предупреждениями и предостережениями,

приведенными в разделе «Техника

безопасности», см. Техника безопасности,

стр. vi.

Для нас важны ваши комментарии и

предложения относительно тахеометра Focus

6 5". Отправляйте их по адресу, указанному в

начале настоящего руководства.

Благодаря вашим замечаниям о

сопутствующей документации мы получаем

возможность улучшать ее последующие

выпуски. Отправляйте ваши комментарии по

адресу sales@spectraprecision.com.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

1 Введение

Схема системы

На схеме показано оборудование, используемое с тахеометром Focus 6 5".

Компас

Крепление компаса

Зарядное

устройство

Сетевой блок

питания и

переходник

Тахеометр

Солнечный

Fосus 6 5"

фильтр

Диагональный

окуляр

Соединительный кабель

Окуляр с малым

увеличением

Окуляр с большим

увеличением

Note - Тахеометр Spectra Precision Focus 6 5" необходимо использовать с трегером W30 или

W30b.

8 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Введение

Уход и техническое обслуживание

Перед использованием инструмента изучите и соблюдайте приведенные ниже

инструкции по техническому обслуживанию.

Тахеометр Focus 6 5" является точным прибором, который необходимо хранить,

использовать и чистить соответствующим образом.

ПРЕДОСТЕРЕЖЕНИЕ - Батарея содержит литий-ионные элементы. При утилизации

батареи соблюдайте местные законы и правила по переработке отходов.

Дополнительные сведения о предупреждениях по технике безопасности, связанных с

литий-ионной батареей, см. в разделе Аккумуляторные литий-ионные батареи, стр. vi.

ПРЕДОСТЕРЕЖЕНИЕ - Батарею следует хранить полностью разряженной.

Условия окружающей среды

•

Не оставляйте инструмент надолго на солнце или в закрытом автомобиле.

Перегрев может нарушить его работоспособность.

•

Если тахеометр подвергся воздействию влаги, незамедлительно протрите

его насухо и полностью высушите перед укладкой в транспортировочный

ящик. Тахеометр Focus 6 5" содержит чувствительные электронные

схемы, защищенные от пыли и влаги. Однако при попадании в

инструмент пыли или влаги возможны серьезные повреждения.

•

Резкое изменение температуры может привести к запотеванию линз и

значительно сократить измеряемое расстояние или вызвать сбой

электронной системы. При резком изменении температуры оставьте

инструмент в закрытом ящике в теплом месте до тех пор, пока

температура инструмента не сравняется с комнатной.

Хранение

•

Не допускайте хранения тахеометра в жарких и влажных местах. Батарею

необходимо хранить в сухом месте, при температуре ниже 30 °C (86 °F).

Высокая температура и чрезмерная влажность могут привести к

появлению плесени на линзах. Они также могут вызвать разрушение

электронных схем, что ведет к повреждению инструмента.

•

Батарею следует хранить полностью разряженной.

•

При хранении инструмента в районах с экстремально низкими

температурами, оставляйте транспортировочный ящик открытым.

•

Если трегер не будет использоваться в течение длительного времени,

заблокируйте закрепительный винт трегера и затяните становой винт

трегера.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

1 Введение

•

Ящик для транспортировки имеет водонепроницаемую конструкцию,

однако не следует подвергать его длительному воздействию дождя. Если

нет возможности укрыть инструмент в ящике от дождя, убедитесь, что

ящик располагается табличкой Spectra Precision вверх.

Очистка

•

Не используйте органические растворители, например, растворители

краски для очистки неметаллических частей инструмента, таких как

клавиатура, окрашенные поверхности или поверхности с надписями. Это

может привести к обесцвечиванию поверхности и отслаиванию

нанесенных надписей. Эти части следует очищать мягкой тканью, слегка

смоченной в воде или мягком моющем средстве.

•

Для очистки оптических линз осторожно протирайте их мягкой тканью

или салфеткой для линз, смоченной спиртом.

Юстировка и закрепление

•

При регулировке уровневых винтов выполняйте регулировку как можно

ближе к центру хода каждого винта. Центр обозначен линией на винте.

•

Крышка сетки нитей установлена правильно. Не снимайте ее и не

прилагайте к ней чрезмерных усилий, например, пытаясь обеспечить

герметичность.

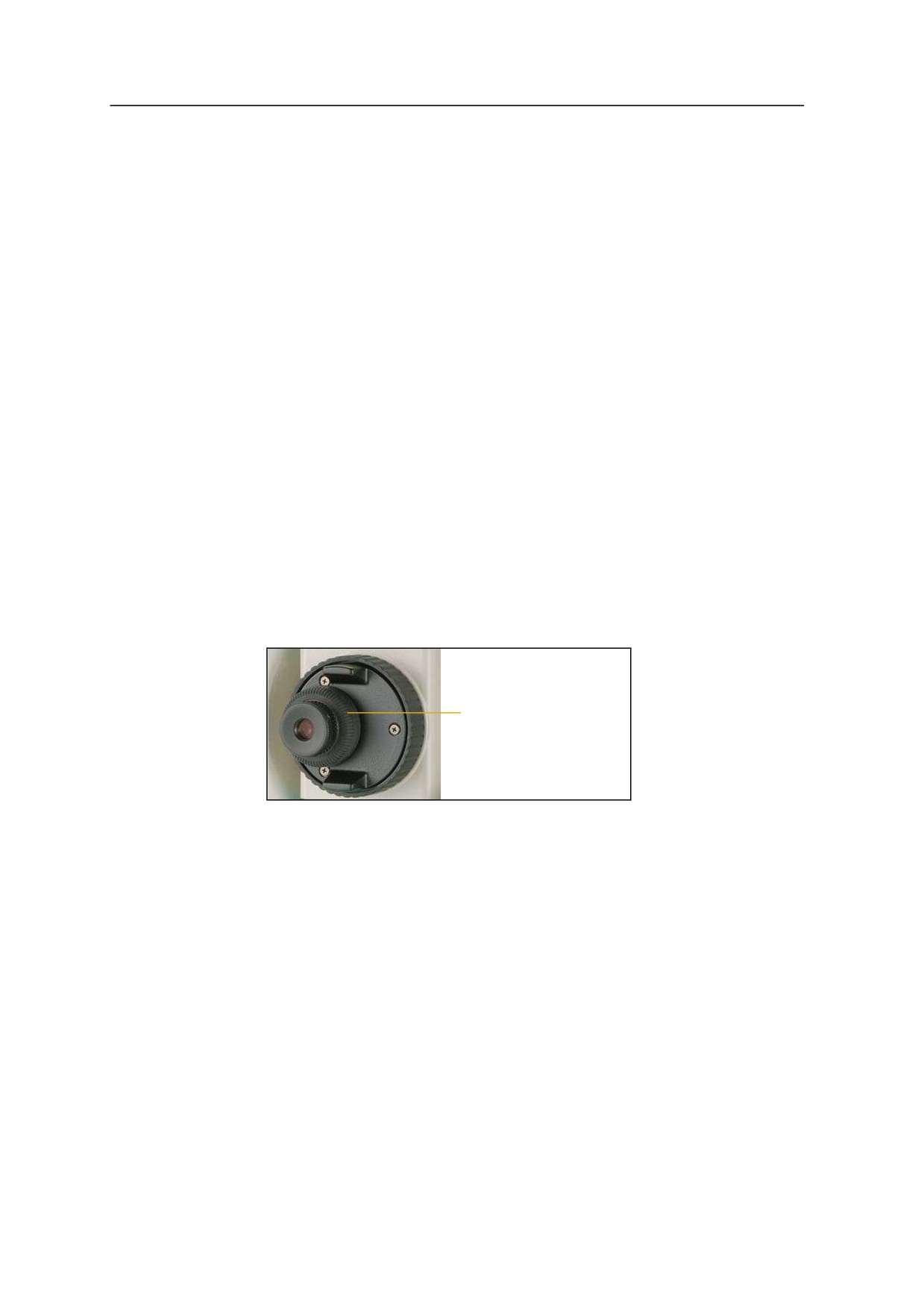

Крышка сетки нитей

•

Перед установкой батареи убедитесь, что поверхности контактов батареи

и тахеометра Focus 6 5" чистые.

•

Плотно прижмите колпачок, закрывающий разъем вывода данных и

внешнего питания. Водонепроницаемость инструмента обеспечивается

только в том случае, если надежно установлен колпачок и не используется

разъем вывода данных и внешнего питания.

•

Тахеометр Focus 6 5" не является водонепроницаемым во время

использования разъема вывода данных и внешнего питания.

•

Инструмент может быть поврежден статическим электричеством от тела

человека при разрядке через разъем вывода данных и внешнего питания.

Перед переноской инструмента прикоснитесь к другому проводящему ток

материалу для снятия статического электричества.

•

Соблюдайте осторожность, чтобы не защемить пальцы между зрительной

трубой и поворотной опорой инструмента.

10 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Введение

Сопутствующая информация

•

Обратитесь к местному поставщику продукции Spectra Precision для

получения дополнительной информации о договорах на поддержку для

программного обеспечения и микропрограмм, а также о программе

расширенного гарантийного обслуживания для оборудования.

•

Рассмотрите возможность прохождения учебного курса Spectra Precision

для использования всех возможностей тахеометра. Для получения

дополнительной информации посетите веб-сайт Spectra Precision

www.spectraprecision.com.

Также можно отправить сообщение по адресу:

support@spectraprecision.com.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

ГЛАВА

Подготовка к работе

В этой главе:

В данной главе объясняется способ

подготовки тахеометра Focus 6 5" перед

Q Распаковка и упаковка

использованием в полевых условиях.

инструмента

Q Зарядка батареи

Q Отсоединение батареи

Q Присоединение батареи

Q Установка штатива

Q Центрирование инструмента

Q Нивелировка инструмента

Q Фокусировка зрительной трубы

Q Установка режима измерений и

подготовка цели

Q Подготовка отражательной марки

Q Сборка призменного отражателя

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

2 Подготовка к работе

Распаковка и упаковка инструмента

Примечание. Соблюдайте осторожность при обращении с тахеометром

Focus 6 5" для защиты его от ударов и чрезмерной вибрации.

При распаковке возьмите инструмент за ручку

для переноски и аккуратно извлеките его из

транспортировочного ящика.

Помещайте инструмент в транспортировочный

ящик, как показано на рисунке.

Зарядка батареи

Перед зарядкой батареи прочитайте приведенные ниже предупреждения,

предостережения и примечания.

ПРЕДУПРЕЖДЕНИЕ. Не допускайте повреждения аккумуляторной литий-ионной

батареи. Повреждение батареи может вызвать взрыв или возгорание, а также привести к

причинению вреда здоровью людей и материального ущерба.

Меры по предотвращению причинения вреда здоровью людей и материального ущерба

приведены ниже.

- Не используйте и не заряжайте батарею с признаками повреждения. Признаками

повреждения, помимо всех прочих, могут быть обесцвечивание, деформация и утечка

электролита батареи.

- Не подвергайте батарею воздействию огня, высоких температур и прямых солнечных

лучей.

- Не погружайте батарею в воду.

- Не используйте и не храните батарею в автомобиле в жаркую погоду.

- Не роняйте и не пробивайте батарею.

- Не вскрывайте батарею и не замыкайте ее контакты.

ПРЕДУПРЕЖДЕНИЕ. Не дотрагивайтесь до аккумуляторной литий-ионной батареи с

признаками протечки. Внутри батареи находится едкий электролит, контакт с которым

может причинить вред здоровью и материальный ущерб.

Меры по предотвращению причинения вреда здоровью людей и материального ущерба

приведены ниже.

- В случае протечки батареи избегайте контакта с электролитом батареи.

- Если электролит из батареи попал в глаза, немедленно промойте их чистой водой и

обратитесь за медицинской помощью. Не трите глаза!

- Если электролит из батареи попал на кожу или одежду, немедленно смойте

его чистой водой.

14 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Подготовка к работе

ПРЕДУПРЕЖДЕНИЕ. Заряжайте и эксплуатируйте аккумуляторную литий-ионную

батарею в строгом соответствии с инструкциями. Зарядка и использование батареи с

неразрешенным оборудованием может вызвать взрыв или возгорание, а также привести

к причинению вреда здоровью людей и материального ущерба.

Меры по предотвращению причинения вреда здоровью людей и материального ущерба

приведены ниже.

- Не используйте и не заряжайте батарею с признаками повреждения или протечки.

- Заряжайте литий-ионную батарею только в предназначенных для этого приборах.

Обязательно выполняйте все инструкции, поставляющиеся с зарядным устройством

для батареи.

- При перегреве или появлении запаха дыма следует прекратить зарядку батареи.

- Используйте батарею только в предназначенных для нее приборах.

- Используйте батарею только по прямому назначению и в соответствии с инструкциями

в документации.

ПРЕДУПРЕЖДЕНИЕ. Для зарядки батареи используйте только зарядное устройство и

блок питания, входящие в комплект поставки инструмента. Запрещается использовать

любые другие зарядные устройства во избежание возгорания и взрыва батареи.

Запрещается использовать входящую в комплект батарею с другими зарядными

устройствами.

ПРЕДУПРЕЖДЕНИЕ. Во время зарядки батареи не накрывайте зарядное устройство и

сетевой блок питания материалом или тканью, это может привести к перегреву. Будьте

внимательны, зарядное устройство достаточно сильно излучает тепло.

ПРЕДУПРЕЖДЕНИЕ. Не заряжайте батарею в сырых или пыльных местах, на прямом

солнечном свете и близко от источников тепла. Не заряжайте батарею, если она сырая.

Это может привести к удару током, перегреву или возгоранию батареи.

ПРЕДУПРЕЖДЕНИЕ. Несмотря на то, что батарея снабжена автоматом размыкания при

коротком замыкании её контактов, необходимо заботиться о том, чтобы не допускать

короткого замыкания выводов. Короткое замыкание может вызвать возгорание батареи

или привести к ожогу.

ПРЕДУПРЕЖДЕНИЕ. Никогда не нагревайте и не жгите батарею. Это может привести к

утечке химического вещества или повреждению корпуса и стать причиной серьезных

повреждений.

ПРЕДУПРЕЖДЕНИЕ. При хранении батареи или зарядного устройства, чтобы избежать

короткого замыкания, изолируйте контакты предохранительной тесьмой. Отсутствие

изоляции может привести к короткому замыканию и стать причиной возгорания, ожога

или привести к поломке инструмента.

ПРЕДУПРЕЖДЕНИЕ. Батарея сама по себе не является водонепроницаемой.

Предохраняйте батарею от влаги, когда она вынута из инструмента Попадание воды

внутрь батареи может вызвать ее возгорание.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

2 Подготовка к работе

Индикатор

Кнопка

калибровки

калибровки (1)

Разъем питания

Верхний край

корпуса

Индикатор

зарядки (2)

зарядки (1)

Индикатор

5 В, 4 А

калибровки (2)

Батарейный

отсек 1

Батарейный

отсек 2

Подача питания

•

Подключите зарядное устройство к входящему в комплект сетевому

блоку питания для включения прибора. Входное напряжение должно

составлять 5 В, а номинальный ток источника питания не менее 4 А.

Зарядной ток каждой батареи может составлять до 2 А.

Зарядка батареи

•

Просто задвиньте батарею в отсек батареи, чтобы начать ее зарядку.

Индикатор, расположенный рядом с отсеком, будет светиться желтым

цветом во время выполнения зарядки. Индикатор зарядки станет

светиться зеленым цветом по окончании зарядки.

•

Отсеки зарядного устройства работают отдельно друг от друга, поэтому

батарею можно устанавливать независимо от состояния другого

батарейного отсека.

•

Зарядка может занять 2 - 4 часа, если батарея была нормально разряжена.

•

Зарядка может занять до 5 часов, если батарея была полностью разряжена

и хранилась несколько месяцев без использования.

16 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Подготовка к работе

•

Литий-ионные батареи не предназначены для зарядки при температуре

выше 40-45°C, поэтому мигающий индикатор зарядки может означать

слишком высокую температуру батарей для зарядки. Зарядка

продолжится после охлаждения батарей. Время зарядки батарей

увеличится из-за охлаждения в случае зарядки при температуре выше 40-

45°C.

•

Если индикатор(ы) зарядки мигает (мигают) и батареи не нагрелись, это

может свидетельствовать о проблеме с батареей или зарядным

устройством. Если индикатор зарядки продолжает мигать после попытки

зарядить несколько холодных батарей, это свидетельствует о проблеме с

устройством или самими батареями.

Кондиционирование и калибровка батареи

•

Калибровку батареи следует проводить каждые 6 месяцев или чаще, если

требуется. Калибровка обеспечивает точную индикацию остающегося

заряда батареи.

•

Удерживайте кнопу калибровки на приборе, а затем установите батарею,

не отпуская кнопку калибровки, чтобы начать калибровку батареи.

Калибровка начнется только для той батареи, которая была установлена

при нажатой кнопке калибровки. Во время калибровки батареи батарея

будет заряжена, полностью разряжена, а затем снова заряжена.

Калибровка будет полностью завершена за 17 часов; в течение цикла

калибровки не следует перекрывать вентиляционные отверстия зарядного

устройства.

•

Во время калибровки синие индикаторы калибровки будут медленно

мигать (светиться 1,5 с и выключаться на 2 с); в течение цикла

калибровки индикаторы зарядки могут включаться и выключаться.

•

По завершении цикла калибровки, индикатор калибровки перестанет

мигать и останется включенным, пока не будет извлечена

соответствующая батарея.

•

Температура нижней части корпуса может повыситься примерно до 43°C,

после чего сработает регулировка температуры для предотвращения

перегрева корпуса. При падении напряжения батареи корпус охлаждается,

и автоматическое ограничение температуры не требуется, благодаря чему

сокращается время разрядки батареи.

•

Если внутренняя температура корпуса остается слишком высокой даже

после включения регулировки температуры, предусмотрена вторичная

схема защиты, которая полностью прервет калибровку. При прерывании

калибровки индикатор(ы) калибровки будет (будут) быстро мигать, и

будет снова включена зарядка батареи.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

2 Подготовка к работе

Отсоединение батареи

ПРЕДОСТЕРЕЖЕНИЕ - Избегайте прикосновения к контактам батареи.

Если инструмент включен, нажмите кнопку [PWR] для его выключения.

Поверните ручку фиксатора батарейного отсека против часовой стрелки,

откройте крышку и извлеките батарею из отсека.

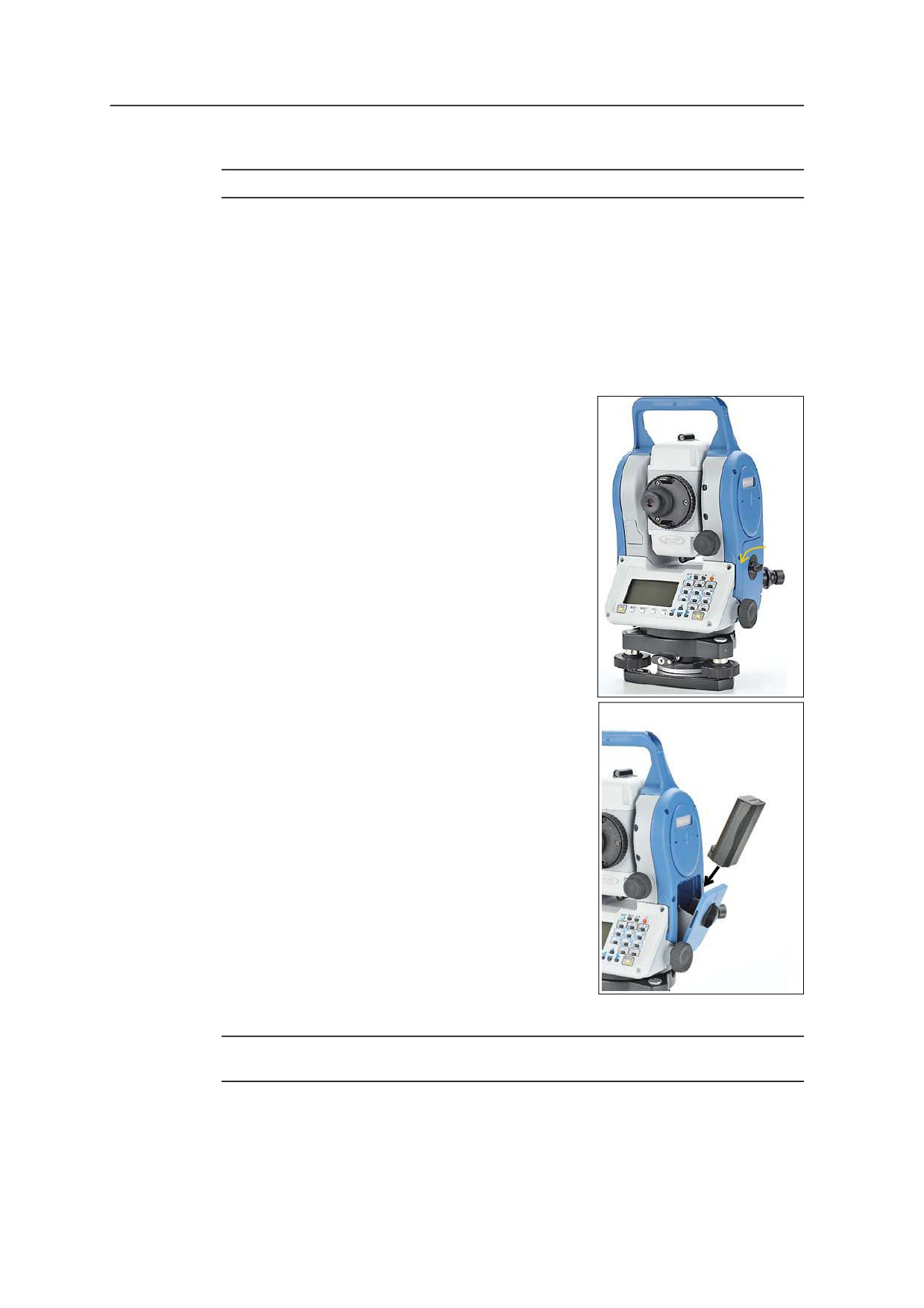

Присоединение батареи

Очистите контакты батареи от пыли и других частиц.

Поверните ручку фиксатора батарейного

отсека против часовой стрелки и откройте

крышку батарейного отсека.

Установите батарею в батарейный отсек.

Подключите батарею снизу, маркировка

направления подключения должна быть

направлена внутрь.

Закройте крышку батарейного отсека и

поверните ручку по часовой стрелке до

щелчка.

ПРЕДОСТЕРЕЖЕНИЕ. Если крышка батарейного отсека не закрыта, инструмент не

будет полностью водонепроницаемым.

18 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Подготовка к работе

Установка штатива

ПРЕДОСТЕРЕЖЕНИЕ. Концы ножек штатива очень острые. Соблюдайте осторожность

при переноске и установке штатива, чтобы избежать причинения травм ножками.

Примечание. Не переносите инструмент на штативе.

Раздвиньте ножки штатива так, чтобы обеспечить устойчивость

инструмента.

Разместите штатив непосредственно над точкой станции. Для проверки

положения штатива посмотрите через центральное отверстие в головке

штатива.

Хорошо вдавите ножки штатива в землю.

Выставьте по уровню верхнюю плоскость площадки штатива.

Затяните зажимные винты на ножках штатива.

Установите прибор на площадку штатива.

Вставьте становой винт штатива в центральное отверстие трегера

инструмента.

Затяните становой винт штатива.

Центрирование инструмента

При центрировании инструмента его центральная ось выставляется так, чтобы

она проходила через точку станции. Для центрирования инструмента можно

использовать оптический центрир, лазерный центрир или нитяной отвес.

Нитяной отвес продается отдельно.

Центрирование с помощью оптического центрира

Примечание. Для обеспечения точности измерений перед центрированием

инструмента необходимо осуществлять поверку и юстировку оптического

центрира.

Установите инструмент на штатив. См. выше.

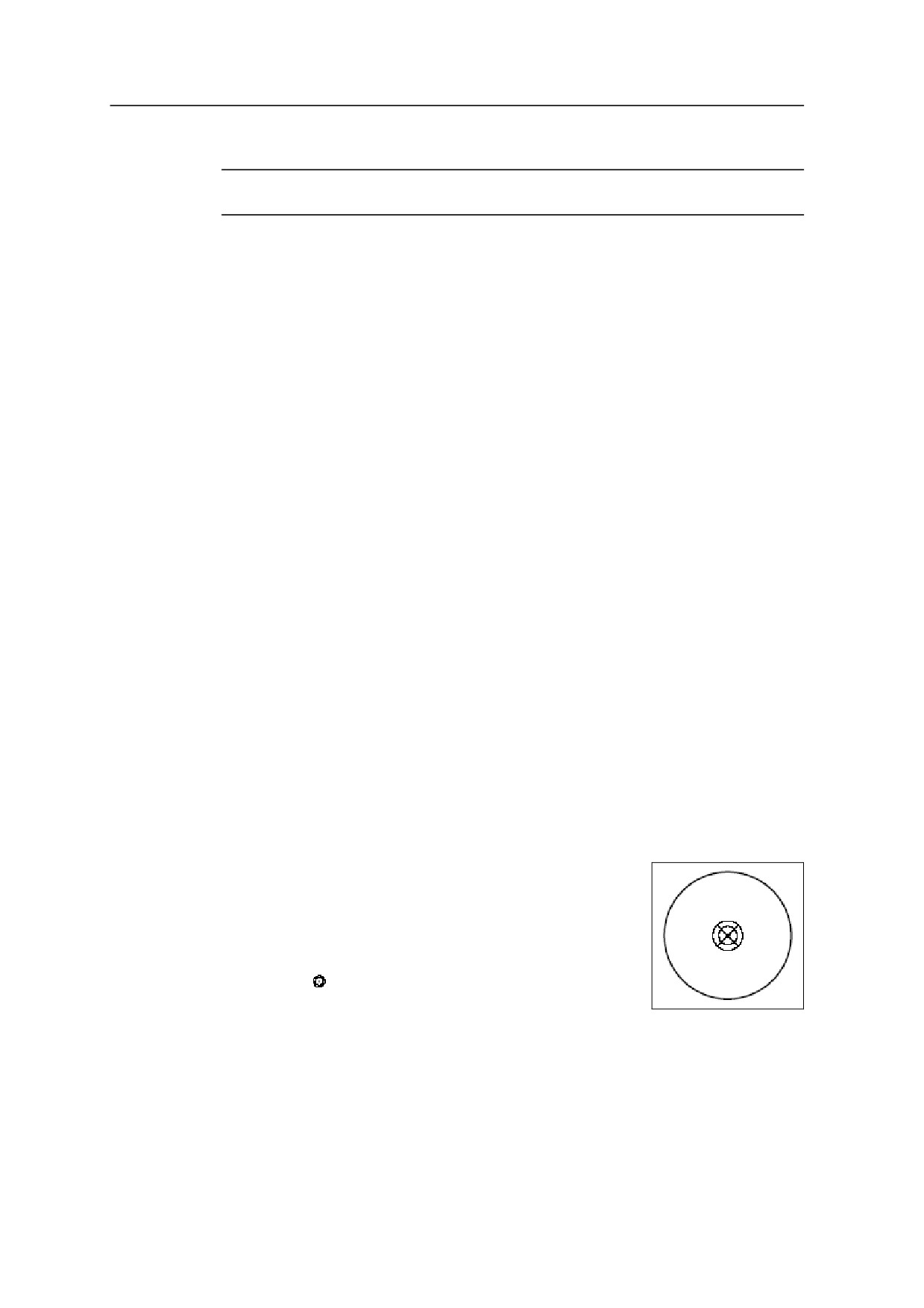

Наблюдая в окуляр оптического центрира,

совместите изображение точки центра станции с

центром сетки нитей. Для этого поворачивайте

уровневые винты до тех пор, пока центральная

марка сетки нитей не окажется точно над

изображением точки станции.

Пока вы поддерживаете платформу штатива одной рукой, ослабляйте

зажимные винты на ножках штатива и настраивайте длину ножек, пока

воздушный пузырек не окажется в центре круглого уровня.

Затем закрепите винты на ножках штатива.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

2 Подготовка к работе

Используйте электронный уровень для установки инструмента по

уровню. См. также раздел Нивелировка инструмента, стр. 21.

Наблюдая в окуляр оптического центрира, проверьте, что изображение

центра станции все еще находится в центре марки визирных нитей.

Если точка станции ушла из центра, сделайте следующее:

Если точка станции незначительно ушла из центра, ослабьте

становой винт штатива и затем отцентрируйте инструмент на

штативе. Используйте только прямое перемещение инструмента к

центру. Не вращайте его.

Когда инструмент отцентрирован, снова затяните становой винт.

При значительном смещении от точки станции повторите данную

процедуру с шага 2.

Центрирование с помощью лазерного центрира

ПРЕДОСТЕРЕЖЕНИЕ. Запрещается направлять луч лазера в глаза.

Примечание. Для обеспечения точности измерений перед центрированием

инструмента необходимо осуществлять поверку и юстировку лазерного

центрира.

Установите инструмент на штатив. См. стр. 19.

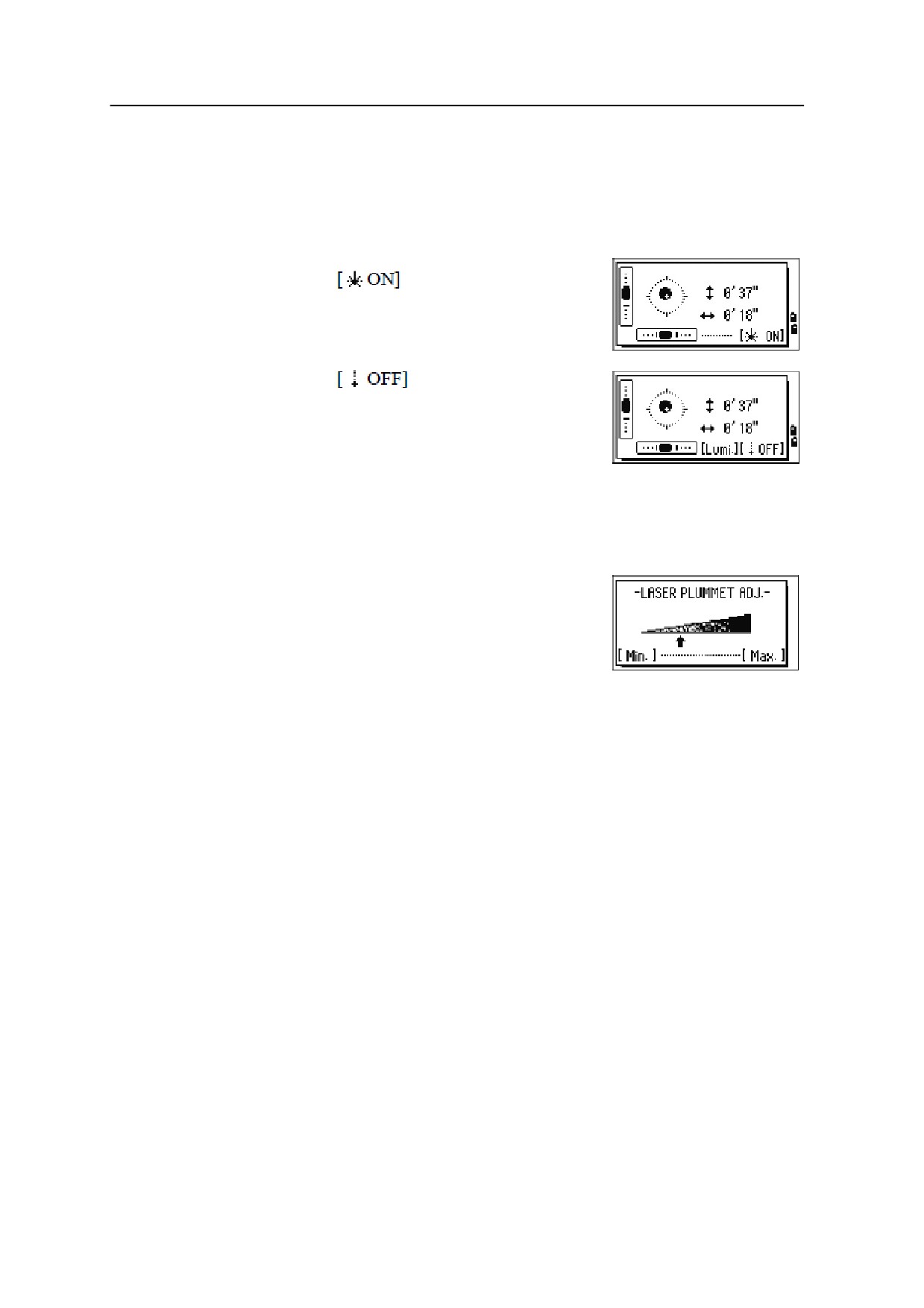

Включите лазерный центрир.

Совместите лазерный указатель с точкой станции. Для этого

поворачивайте уровневые винты, пока лазерный указатель не окажется

над точкой станции.

Пока вы поддерживаете платформу штатива одной рукой, ослабляйте

зажимные винты на ножках штатива и настраивайте длину ножек, пока

воздушный пузырек не окажется в центре круглого уровня.

Затем закрепите винты на ножках штатива.

Используйте электронный уровень для установки инструмента по

уровню. См. Нивелировка инструмента, стр. 21.

Убедитесь, что лазерный указатель находится над точкой станции.

Если точка станции ушла из центра, сделайте следующее:

Если точка станции незначительно ушла из центра, ослабьте

становой винт штатива и затем отцентрируйте инструмент на

штативе. Используйте только прямое перемещение инструмента к

центру. Не вращайте его.

Когда инструмент отцентрирован, снова затяните становой винт.

–

При значительном смещении от точки станции повторите данную

процедуру с шага 2.

20 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Подготовка к работе

Центрирование с помощью нитяного отвеса

Установите инструмент на штатив. См. стр. 19.

Повесьте нить центрира на крючок станового винта штатива

Уравняйте длину нити таким образом, чтобы центрир был на уровне

высоты точки станции.

Слегка ослабьте становой винт штатива.

Придерживая обеими руками основание инструмента, осторожно

двигайте инструмент по головке штатива до тех пор, пока свинцовый

центрир не окажется над центром точки станции.

Примечание. Чтобы убедиться в точности установки прибора, проверьте

его положение в двух направлениях, под прямым углом друг к другу.

Нивелировка инструмента

При нивелировке инструмента используйте электронный уровень для

обеспечения абсолютной точности вертикальной оси. Во время нивелировки

следует всегда устанавливать инструмент в направлении КЛ. См. Рис. 3.1,

стр. 26.

Для нивелировки инструмента выполните приведенные ниже действия.

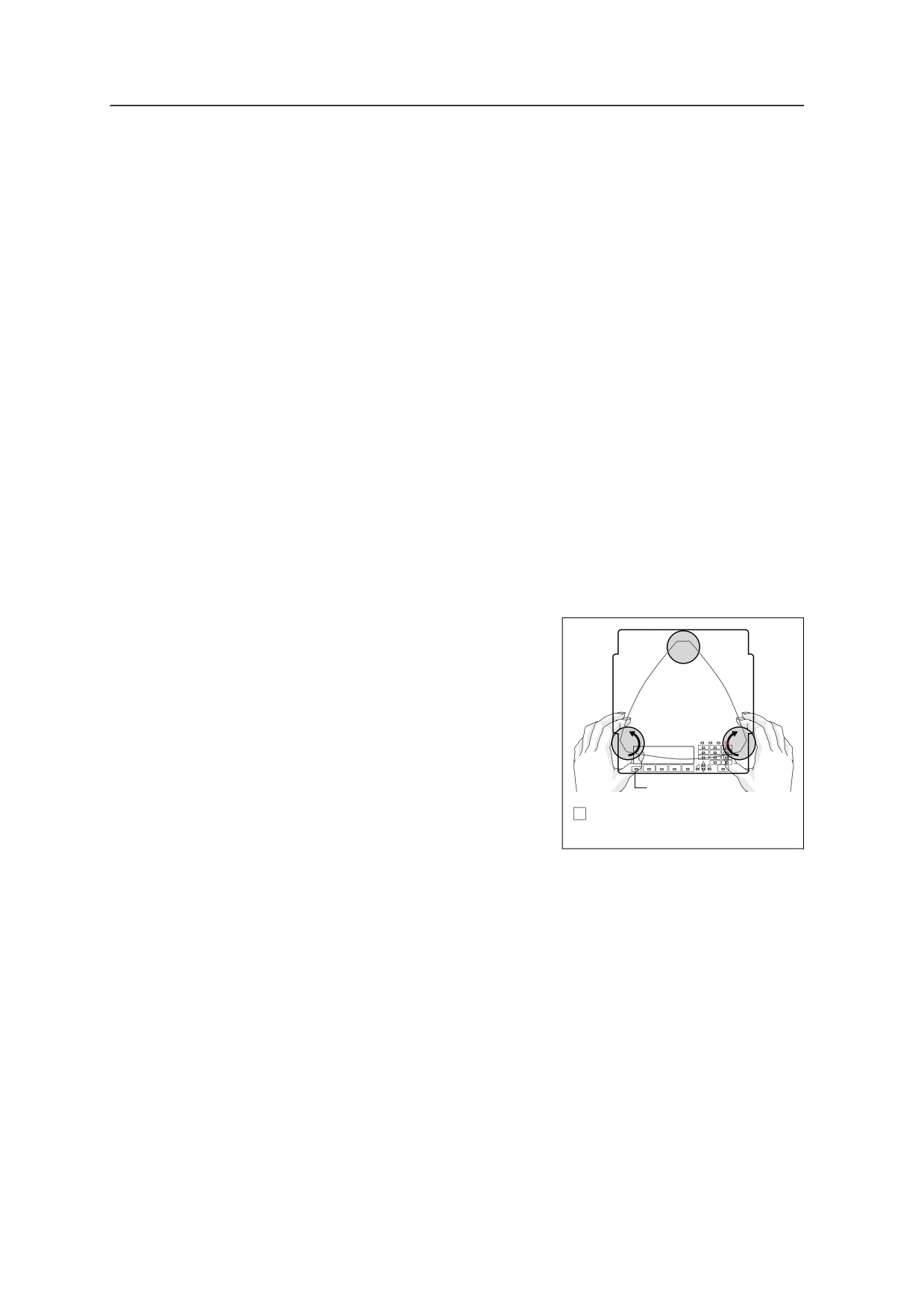

Переместите пузырек в центр круглого

уровня и включите питание.

Поверните алидаду так, чтобы нижний

край панели клавиатуры стал

параллелен двум подъемным винтам (В

и С).

Используйте подъемные винты В и С

для перемещения пузырька в нуль

Нижний край

пункт электронного уровня.

панели

клавиатуры

Поверните алидаду примерно на 90°.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

2 Подготовка к работе

Вращая уровневый винт A,

переместите пузырек в нуль-пункт

электронного уровня.

Повторите шаги с 1 по 5, чтобы

привести пузырек в центр в обеих

ситуациях.

Поверните алидаду на 180°.

Если пузырек электронного уровня

остается в нуль пункте, нивелировка

Нижний край

панели

прибора выполнена. Если пузырек

клавиатуры

уходит из нуль пункта сделайте

поверки и юстировки электронного

уровня. Детальные инструкции приводятся в разделе Юстировка

электронного уровня, стр. 148.

Фокусировка зрительной трубы

ПРЕДУПРЕЖДЕНИЕ. Никогда не смотрите на солнце через зрительную трубу. Это может

привести к повреждению или потере зрения.

При наведении инструмента вы нацеливаете

зрительную трубу на цель, фокусируете

изображение цели и совмещаете изображение с

Center

crosshairs

перекрестием сетки нитей.

Для наведения инструмента выполните

приведенные ниже действия.

Отрегулируйте положение диоптрийного

кольца:

Наведите зрительную трубу на светлую

поверхность, например на небо или лист

Диоптрийное Фокус. кольцо

бумаги.

кольцо

зрительной

трубы

b. Наблюдая в окуляр, вращайте

диоптрийное кольцо до тех пор, пока перекрестие сетки нитей не

будет отчетливо видно.

Устраните параллакс:

Нацельте зрительную трубу на изображение цели.

b. Поворачивайте фокусировочное кольцо до тех пор, пока изображение

цели не сфокусируется на сетке нитей.

Переводите взгляд вертикально и горизонтально для проверки того,

смещается ли изображение относительно сетки нитей.

22 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Подготовка к работе

–

Если изображение цели не смещается, значит, параллакс

отсутствует.

Если изображение цели смещается, вращайте фокусировочное

кольцо зрительной трубы и повторите Шага 2c.

Поверните винт наводки. Последний поворот винта наводки должен быть

в направлении по часовой стрелке для точного совмещения цели с

центром сетки нитей.

Установка режима измерений и подготовка цели

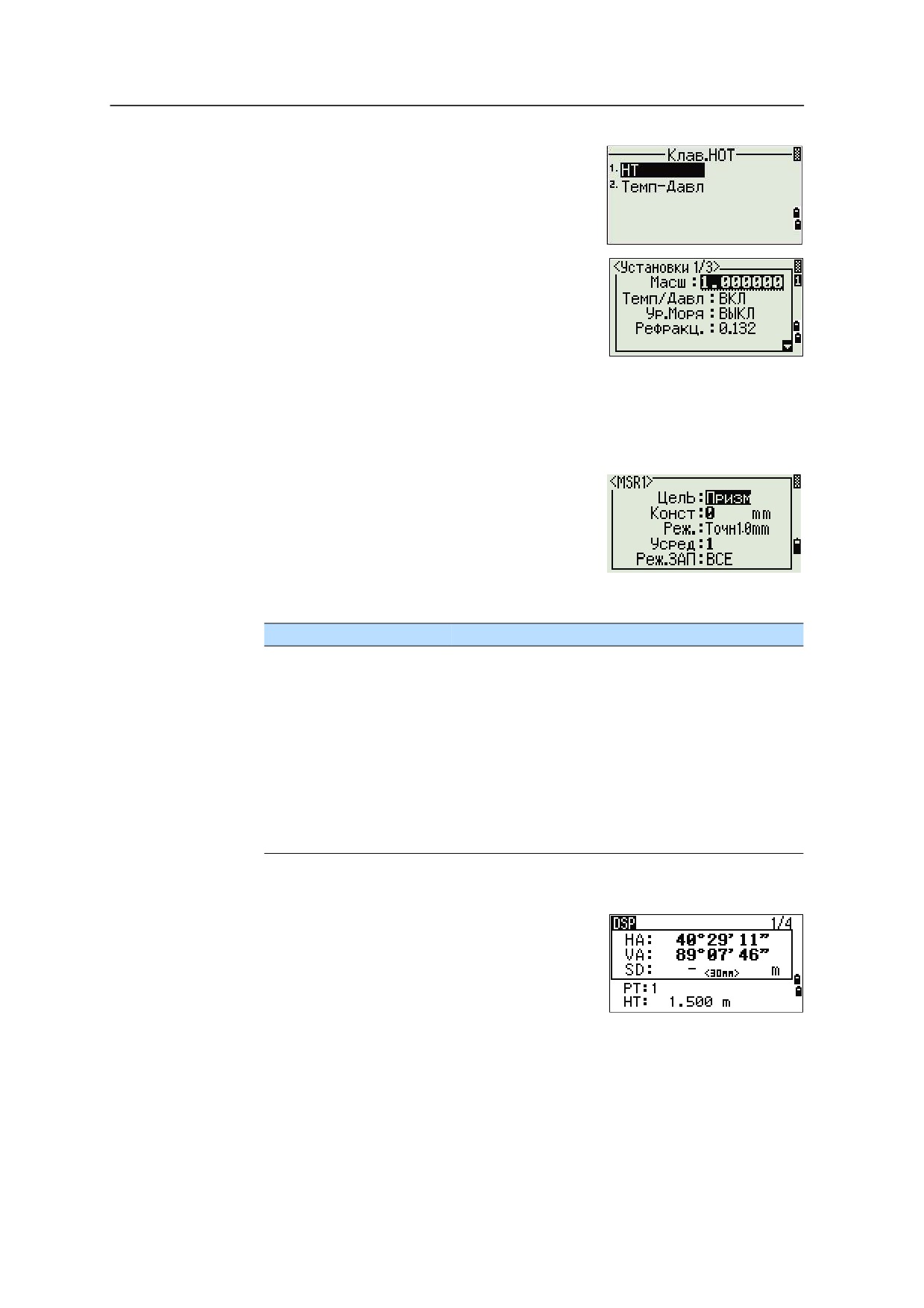

Tахеометр Focus 6 5" имеет два режима измерений: отражательный режим

(Призма) и безотражательный режим (Без отражателя). Для изменения режима в

любом экране наблюдений нажмите и удерживайте кнопку [MSR1] или [MSR2].

Установите режим измерения в соответствии с измеряемой целью, как показано

ниже.

Цель

Настройки цели

Призма, отражательная марка

Отражательный режим (Призма)

Другая, отражающие материалы

Безотражательный режим (Без отражателя)

В некоторых случаях можно выполнять измерения до другой цели, для которой

не подходит установленный режим измерения.

Примечание. Тахеометр Focus 6 5" является лазерным инструментом

Класса 1 при использовании функции измерения и лазерным инструментом

Класса 2 при использовании функции лазерного указателя. Не наводите

инструмент на призму, если включен лазерный указатель.

Измерения с призменным отражателем

Поскольку тахеометр Focus 6 5" является чрезвычайно чувствительным

инструментом, при наличии нескольких отражений на поверхности призмы

точность измерения может значительно снижаться.

Для обеспечения точности измерений выполните приведенные ниже

рекомендации.

•

Используйте призму с тонкими краями.

Тонкие края

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

2 Подготовка к работе

Не используйте призмы с царапинами, загрязненной поверхностью,

сколотым центром и толстыми краями.

Сколотый центр

Толстые края

•

При измерении на коротком расстоянии слегка наклоняйте призму таким

образом, чтобы дальномер смог игнорировать нежелательные отражения

на поверхности призмы, как показано ниже.

Не полностью перпендикулярно

относительно

Полностью перпендикулярно

оси визирования

✓

•

Надежно закрепите призму и не допускайте ее перемещения во время

измерений.

Примечание. В отражательном режиме во избежание неверных измерений

объектов, отличных от призмы или отражательной марки, цели,

отражательная способность которых меньше призмы или отражательной

пленки, не будут измерены. Даже при запуске измерения измеренные

величины не будут отображаться. Для измерения объектов с меньшей

отражательной способностью используйте режим «Без отражателя»

(безотражательный).

Измерения в безотражательном режиме (Без отражателя)

Тахеометр Focus 6 5" позволяет выполнять безотражательные измерения на

расстоянии до 300 м (984 фута).

В этом режиме допустимое расстояние измерений для тахеометра Focus 6 5"

определяется интенсивностью отражения от цели. Цвет и состояние

поверхности цели также оказывают влияние на расстояние измерений, даже при

наведении на одинаковые объекты. Некоторые цели с низкой отражательной

способностью невозможно измерить.

24 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Подготовка к работе

В приведенной ниже таблице приведено описание некоторых целей и

примерного расстояния измерений.

Цель

Примерное расстояние измерения

Дорожные знаки, отражатели

500 метров

Бумага (белая), фанера (новая)

300 метров

Стена (ярко окрашенная), кирпич

100 - 200 метров

Измеряемое расстояние может сокращаться или интервалы измерений могут

увеличиваться, в следующих условиях:

•

слишком маленький угол между лазерным лучом и целью;

•

влажная поверхность цели.

В условиях прямого солнечного света измеряемое расстояние может

сокращаться. В этом случае постарайтесь отбросить тень на цель.

Цели с абсолютно плоской поверхностью, например, зеркала, невозможно

измерить, если луч и цель не перпендикулярны друг другу.

Во время измерения убедитесь, что между инструментом и целью нет

препятствий. При необходимости осуществления измерений через дорогу или в

месте, где часто перемещаются автомобили или другие объекты, для

обеспечения наилучшего результата выполните несколько измерений.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

2 Подготовка к работе

Подготовка отражательной марки

В отражательном режиме можно использовать отражающую марку. Монтируйте

отражательную марку как показано ниже.

Отражающая

марка

Переходник

минипризмы

Раздвижная

Штатив призмы

веха призмы

типа PPS

26 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Подготовка к работе

Сборка призменного отражателя

Соберите отражающую марку как показано на рисунке ниже.

Визирная марка

Визирный цилиндр

одинарной призмы

Переходник

юстировки

высоты не

используется

Переходник

трегера 15

Призма C

Трегер

Держатель для

Держатель

одной призмы

W30/W30b

для трех призм

Штатив

Настройте высоту переходника трегера (см. стр. 27).

При необходимости измените направление призмы (см. стр. 28).

Установите постоянную призменного отражателя (см. стр. 28).

Если используется держатель одиночной призмы, установите положение

подставки цели (см. стр. 29).

Подробные инструкции от Шага 2 до Шага 5 приводятся на соответствующих

страницах.

Примечание. Используйте тахеометр Focus 6 5" с трегером W30 или W30b.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

2 Подготовка к работе

Юстировка переходника трегера по высоте

Переходник трегера оснащен переходником юстировки высоты. Для

использования призменного отражателя с тахеометром Focus 6 5" снимите

переходник юстировки высоты, как показано на рисунке ниже.

Переходник юстировки высоты будет использоваться с другими тахеометрами

Spectra Precision.

Переходник юстировки высоты

Зажимной винт переходника юстировки высоты

Изменение направления отражателя

Призменный отражатель, установленный на переходнике трегера может быть

повернут в любом направлении.

Для изменения направления отражателя:

Ослабьте зажимной винт, повернув его по

направлению против часовой стрелки.

Поверните верхнюю часть переходника

Зажать

трегера так, чтобы плоскость призмы

Зажим

находилась в нужном направлении.

Поверните зажимной винт по часовой

Отпустить

стрелке.

Установка постоянной призмы

Установите призму в однопризменный или трехпризменный держатель.

Совет - Чтобы использовать трехпризменный держатель как однопризменный,

вставляйте призму в его центральное отверстие.

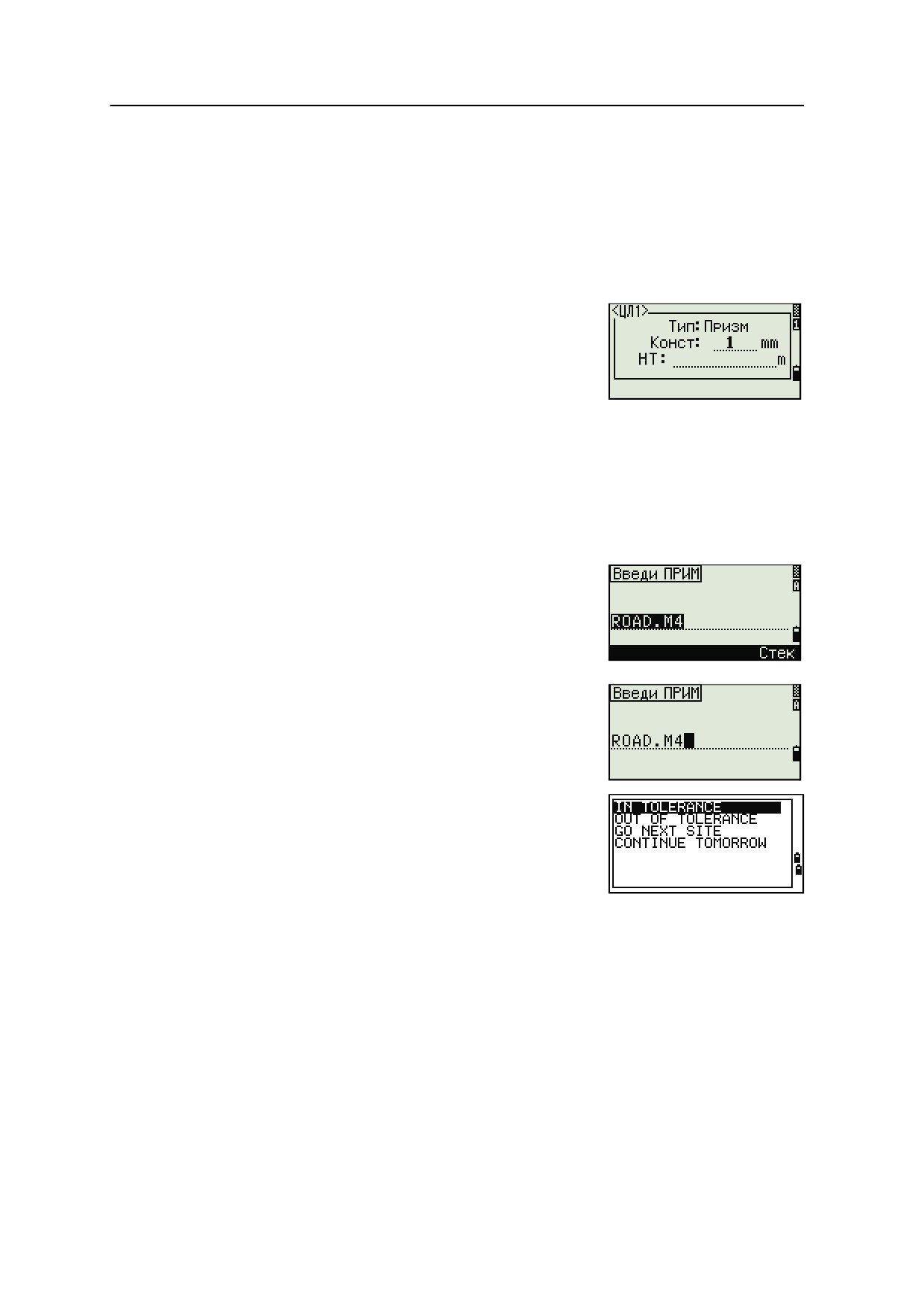

Установите постоянную призмы. Для этого

удерживайте нажатой в течение одной

секунды кнопку [MSR1] или [MSR2].

Примечание. постоянная призмы Nikon всегда

равна 0, в случае однопризменного или

трехпризменного держателя.Если постоянная

призмы не равна 0 мм, введите значение постоянной призмы в поле «Конст».

Например, если постоянная призмы равна 30 мм, введите 30 мм в поле

«Конст» на инструменте.

28 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Подготовка к работе

Совет - Когда вы используете призму на малых расстояниях, немного наклоняйте ее

относительно угла наведения.

Установка положения визирной марки отражателя

Если вы используете одиночную призму, убедитесь что визирная марка

находится в одной плоскости с призмой и переходником трегера.

Для установки положения визирной марки:

Используйте два установочных винта для

Центр осей

крепления визирной марки к держателю

одиночной призмы.

В пределах отверстий винтов держателя

установите визирную марку таким

образом, чтобы она совместилась с

вертикальной осью призмы и переходника

трегера.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

ГЛАВА

Работа с прибором

В этой главе:

После установки инструмента, см. стр. 14,

можно приступать к использованию

Q Внешний вид инструмента

тахеометра Focus 6 5".

Q Экран и клавиатура инструмента

В данной главе приводится описание

Q Включение инструмента

основных функций инструмента, прядка его

включения, изменения настроек и создания

Q Выключение инструмента

проекта.

Q Изменение региональных

настроек

Q Список доступных проектов и

данных

Q Ввод данных

Q Создание и открытие проекта

Q Измерение расстояний

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Внешний вид инструмента

На Рисунок 3.1 и Рисунок 3.2 показаны основные детали тахеометра Focus 6 5".

Ручка для

переноски

Оптический визир

(видоискатель)

Фокусировочное кольцо

зрительной трубы

Окуляр

Марка

зрительной трубы

горизонтальной

оси

Диоптрийное

Винт

кольцо

вертикальной

наводки

Крышка сетки нитей

Батарейный

отсек

Фиксатор

батарейного

отсека

Экран

и клавиатура КЛ

Винт

горизонтальной

наводки

Показанная наклейка

о безопасности лазера

прикреплена к нижней

стороне клавиатуры.

Головка зажимного

винта трегера

Рисунок 3.1

Тахеометр Focus 6 5", вид сзади (КЛ)

32 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Показанная наклейка о безопасности

Показанная наклейка

лазера прикреплена на боковой

прикреплена

стороне зрительной трубы.

на зрительной

трубе.

Объектив

Марка

ЛАЗЕРНЫЙ ЛУЧ

горизонтальной оси

ИЗЛУЧАЕТСЯ

ОТСЮДА

Батарейный

отсек

Оптический центрир

(показан здесь) или

Фиксатор

дополнительный лазерный

батарейного

центрир

отсека

Круглый

Разъем вывода

уровень

данных / внешнего

питания (входное

напряжение

4,5-5,2 В пост. тока)

Показанная наклейка

о безоп. лазера

прикрепляется сюда

(снизу) при использ.

Уровневый винт

дополнительного

лазерного центрира.

Трегер

Рисунок 3.2

Тахеометр Focus 6 5", вид спереди (КП)

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Экран и клавиатура инструмента

Клавиатура инструмента

Используйте клавиши на клавиатуре инструмента для вызова перечисленных

ниже функций.

Ниже перечислены функции клавиш инструмента Focus 6 5".

Клавиша

Функция

Описание

Включение или выключение инструмента.

стр. 48

(Кнопка подсветки)

стр. 38

Обеспечивает доступ к окну с переключателями.

Если нажата в течение одной секунды, включает и выключает

подсветку ЖК-дисплея.

Отображает экран МЕНЮ.

стр. 103

•

При вводе значений в поле Т или CD нажатие этой кнопки

стр. 41

приводит к переключению между алфавитно-цифровым и

цифровым режимами ввода.

•

При нажатии в главном экране измерений активирует режим

Qкод.

34 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Клавиша

Функция

Описание

Запись измеряемых данных, перемещение к следующему экрану

стр.

или подтверждение и применение введенных данных в режиме

ввода. Если вы подержите нажатой эту клавишу одну секунду,

находясь в главном экране измерений, вы получите доступ к

опциям для записи измерений в виде СР записей вместо SS

записей.

Вывод инструментом измеренных данных (PT, HA, VA и SD) на

СОМ порт при нажатии этой клавиши в главном экране измерений

или Экране Разбивка (в поле "Запись" меню Запись должно быть

установлено значение "СОМ").

Возврат к предыдущему экрану.

В числовом и алфавитно-числовом режиме - удаление введенных

данных.

Запуск измерения расстояния с использованием настроек режима

стр.

измерения, установленных для клавиши [MSR1].

Если удерживать нажатой одну секунду, будут показаны настройки

режима измерения.

Запуск измерения расстояния, с использованием режима,

стр.

установленного для клавиши [MSR2].

Если удерживать нажатой одну секунду, будут показаны настройки

режима измерения.

Переключение между доступными для отображения экранами.

стр.

Переключение полей, появляющихся на экранах DSP1, DSP2,

DSP3, если удерживать клавишу одну секунду.

Отображает меню Угол.

стр.

Выводит меню Настройки станции.

стр.

В числовом режиме ввод числа 7. В алфавитно-числовом режиме

ввод 7.

Отображает меню Разбив.

стр.

Показывает параметры разбивки, если удерживать одну секунду.

В числовом режиме ввод числа 8. В алфавитно-числовом режиме

ввод A, B, C или 8.

Отображает меню Измерения со смещением.

стр.

В числовом режиме ввод числа 9. В алфавитно-числовом режиме

ввод D, E, F или 9.

Отображает меню Программы, которое содержит дополнительные

стр.

программы измерений.

В числовом режиме ввод числа 4. В алфавитно-числовом режиме

ввод G, H, I или 4.

В числовом режиме ввод числа 5. В алфавитно-числовом режиме

ввод J, K, L или 5.

Отображает меню Выбор формата данных. В зависимости от

стр.

вашей установки будут выбраны RAW, XYZ или STN данные.

В числовом режиме ввод числа 6. В алфавитно-числовом режиме

ввод M, N, O или 6.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Клавиша

Функция

Описание

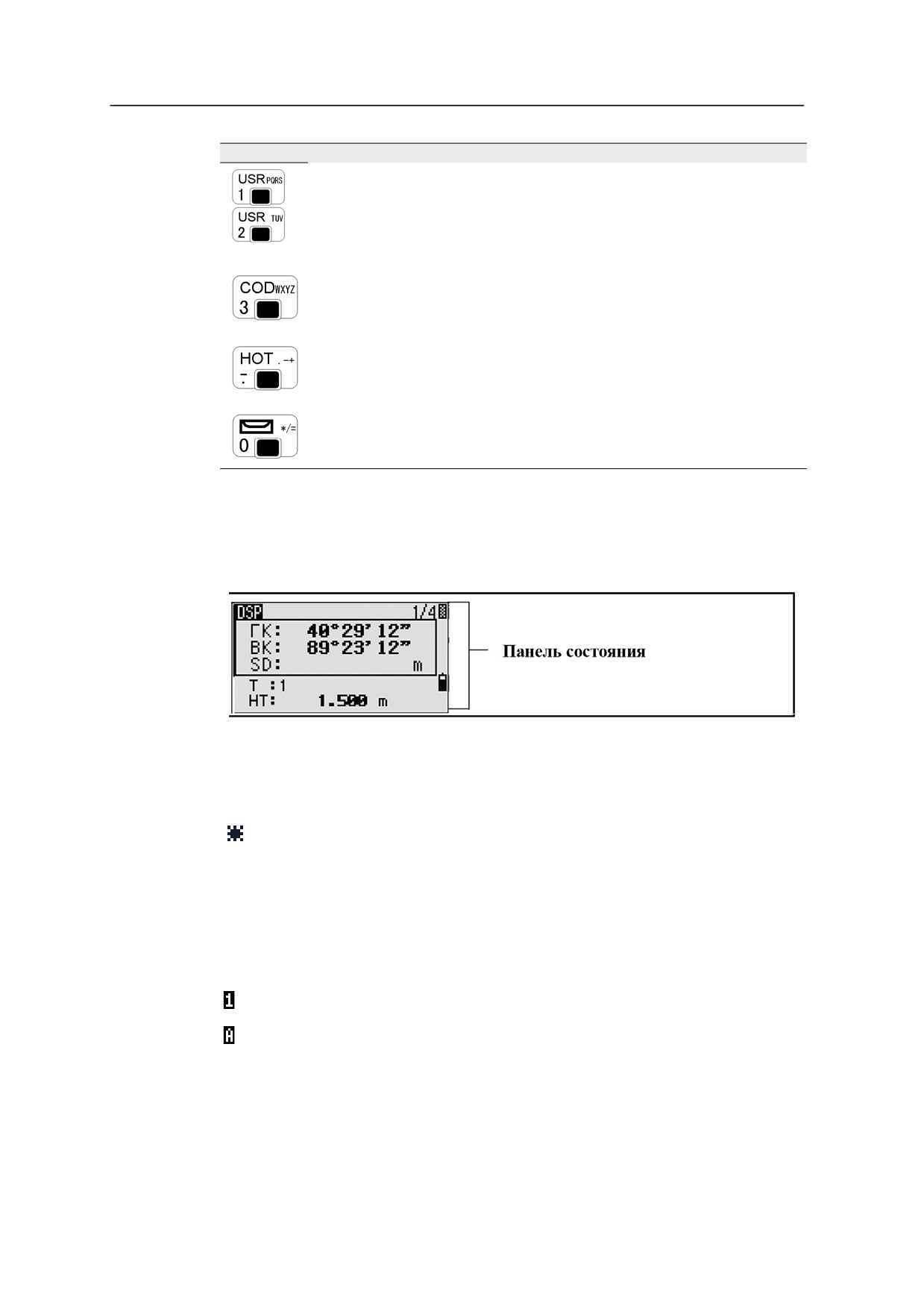

Выполнение функции, которая назначена для клавиши [USR1].

стр. 46

В числовом режиме ввод числа 1. В алфавитно-числовом режиме

ввод P, Q, R, S или 1.

Выполнение функции, которая назначена для клавиши [USR2].

В числовом режиме ввод числа 2. В алфавитно-числовом режиме

ввод T, U, V или 2.

Открывает окно, в которое вы можете ввести код. Значение кода по

стр. 42

умолчанию - последний введенный код.

В числовом режиме ввод числа 3. В алфавитно-числовом режиме

ввод W, X, Y, Z или 3.

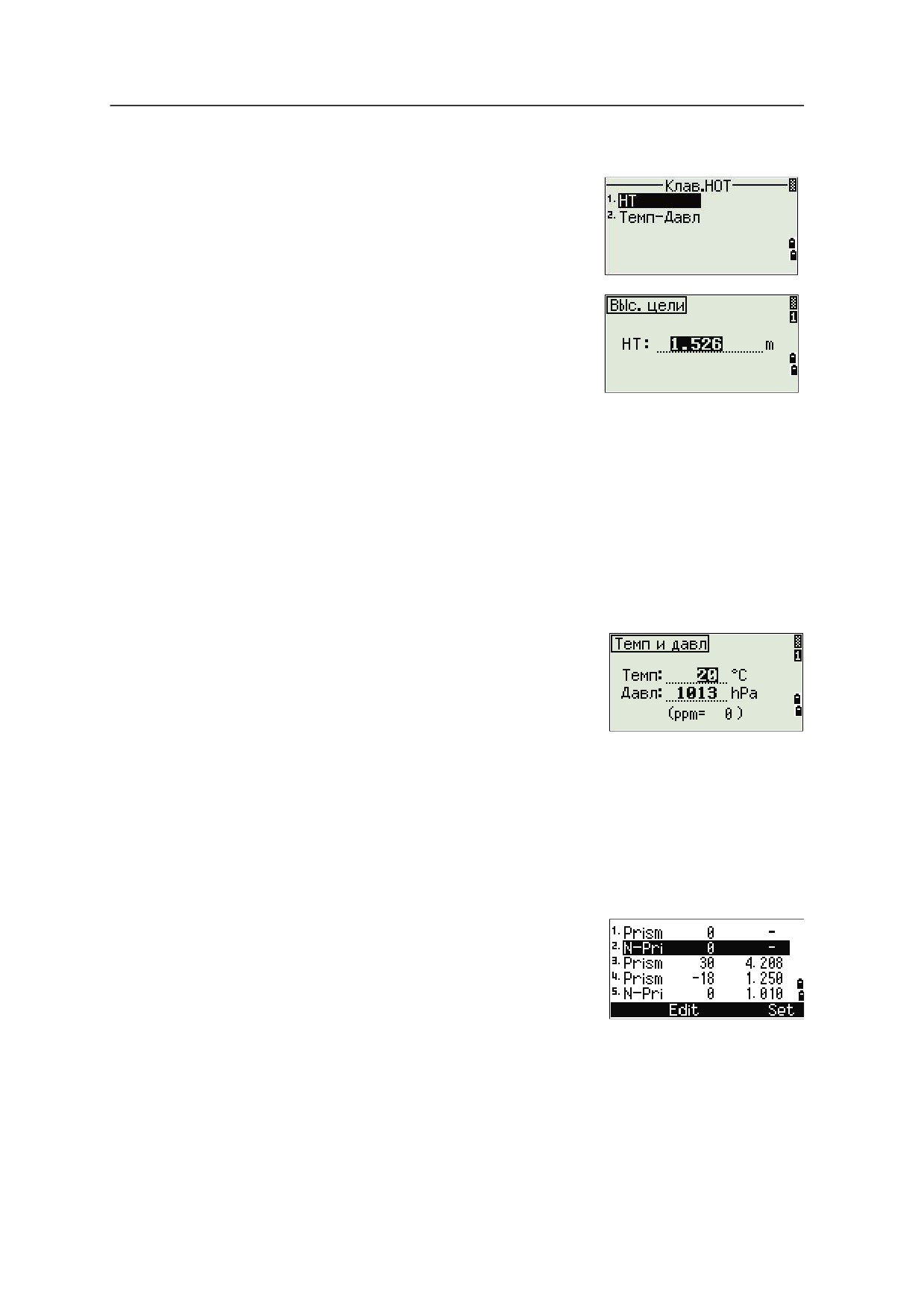

Выводит меню "Кл.НОТ" в которое входят настройки Высоты цели,

стр. 43

Температуры-Давления, Цели, Примечания и Точки по умолчанию.

В числовом режиме ввод знака - (минус). В алфавитно-числовом

режиме ввод десятичной точки, - (минус) или + (плюс).

Показывает пузырьковый уровень.

стр. 45

В числовом режиме ввод 0. В алфавитно-числовом режиме ввод

символов *, / , =, (пробел) или 0.

Панель состояния

Панель состояния отображается с правой стороны каждого экрана. Она состоит

из значков, указывающих состояние различных системных функций.

Индикатор лазерного указателя

Этот значок отображается при включении лазерного указателя. Когда этот

значок отображается на экране, лазер имеет класс мощности излучения 2.

Лазерный указатель включен

Если этот значок не отображается, лазерный указатель выключен.

Индикатор режима ввода

Индикатор режима ввода отображается только в том случае, когда вы вводите

точки или координаты. Он отображает режим ввода данных:

Режим ввода цифр. Нажмите клавишу на цифровой клавиатуре, чтобы ввести

цифру, которая нанесена на клавише.

Режим ввода букв. Нажмите клавишу на цифровой клавиатуре, чтобы ввести

первую букву, которая нанесена на клавише. Повторно нажимайте эту клавишу,

чтобы ввести следующие буквы.

Например, чтобы ввести букву «О» в режиме ввода букв, три раза подряд нажмите

клавишу [6].

36 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

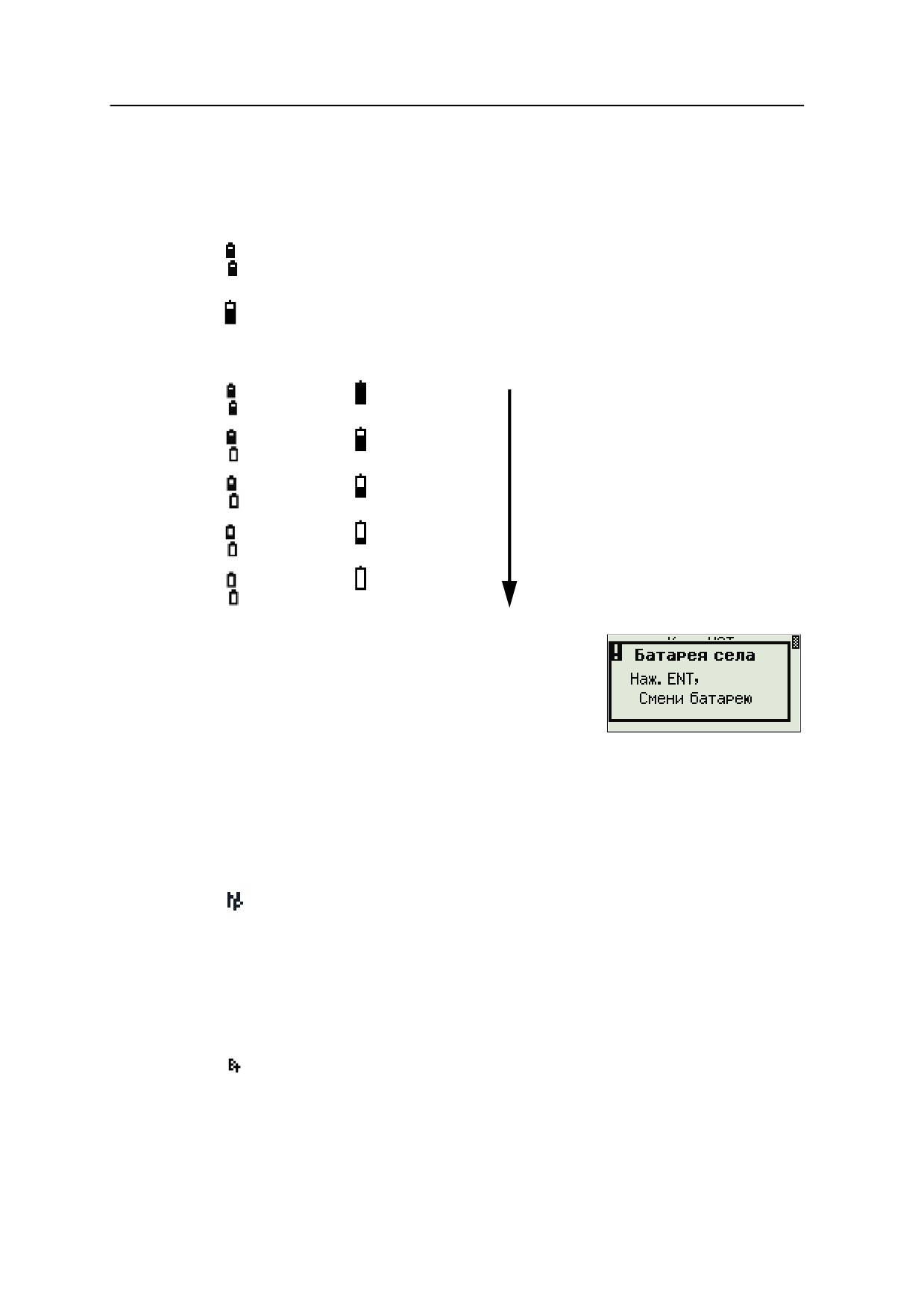

Индикатор заряда батареи

Индикатор заряда батареи показывает уровень заряда отдельно для левой и

правой внутренних батарей. Когда к инструменту подключена внешняя батарея,

отображается уровень ее заряда.

Внутренние батареи:

•

Сверху: левая батарея

•

Снизу: правая батарея

Внешняя батарея

Внутренние

Внешняя батарея

батареи

Обозначение уровня заряда батареи

Низкий уровень заряда

Если уровень заряда батареи критически низкий,

отображается сообщение:

Состояние измерений дальномера

Во время измерения индикатор состояния измерений дальномера указывает

используемый режим.

При отображении данных измерений индикатор состояния измерений

дальномера указывает режим, который использовался при сборе данных.

Безотражательный режим

Если значок не отображается, используется режим призмы.

Состояние порта связи

(Этот значок доступен только в случае установки дополнительного модуля

Bluetooth. См. Дополнительная функция Bluetooth, стр. 140.)

Bluetooth включен

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Настройка подсветки экрана, лазерного указателя, уровня

громкости звукового сигнала и контрастности

Нажмите клавишу подсветки, чтобы открыть окно с 4 переключателями, а затем

нажмите:

[1] для включения или выключения подсветки экрана;

[2] для включения или выключения лазерного указателя;

[3] для включения или выключения звукового сигнала;

[4] для открытия окна регулировки контрастности.

[4]

[ESC]

Окно с переключателями

Окно регулировки контрастности

Выполните приведенные ниже действия.

•

Для включения или выключения каждой из функций нажимайте [ENT],

когда выбран пункт 1, 2, 3 или 4, или нажимайте непосредственно

клавиши [1], [2], [3] или [4]. Подсветку экрана также можно включить или

выключить, нажав и удерживая клавишу подсветки в течение одной

секунды.

•

Для перемещения курсора вверх или вниз нажимайте клавишу [^] или [v].

•

Для регулировки уровня контрастности в окне регулировки

контрастности нажимайте клавишу [>] или [<].

•

Чтобы закрыть окно, нажмите клавишу [ESC].

Переключатель 1: настройка подсветки экрана

Подсветка экрана включена.

Подсветка экрана выключена.

Переключатель 2: включение и выключение лазерного указателя

Лазерный указатель включен.

Лазерный указатель выключен.

Значок отображается при включении лазерного указателя. Когда этот значок

отображается на экране, лазер имеет класс мощности излучения 2.

38 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Переключатель 3: включение и выключение звука

Звук включен.

Звук выключен.

Клавиша [DSP]

Используйте клавишу [DSP] для переключения между экранами или смены

настроек экрана.

Переключение отображаемых экранов

Когда доступны несколько экранов:

•

в верхнем левом углу экрана отображается

индикатор DSP;

•

в верхнем правом углу экрана появляется его

номер (например, 1/4).

Для перехода к следующему доступному экрану нажмите [DSP].

Например, если отображается второй экран,

нажмите [DSP] для переключения к третьему экрану.

Индикатор экранов изменится с 2/4 на 3/4.

Совет - Когда установлены вторичные единицы

измерения для расстояний, становится доступным

дополнительный экран. На нем показаны величины ГК,

ВК и SD. См. также раздел Прочие параметры, стр. 124.

Наименьшая отображаемая величина для измерения

расстояний в футах и дюймах составляет ¹/16 дюйма.

Использование в полевых условиях меньших единиц

нецелесообразно.

Когда текущая величина больше 99999'11''15/16, отображается символ «>». Если

текущее расстояние меньше -9999'11''15/16, отображается символ «`» (заполненный

треугольник). Это не влияет на вычисления. Точная величина используется во всех

случаях.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

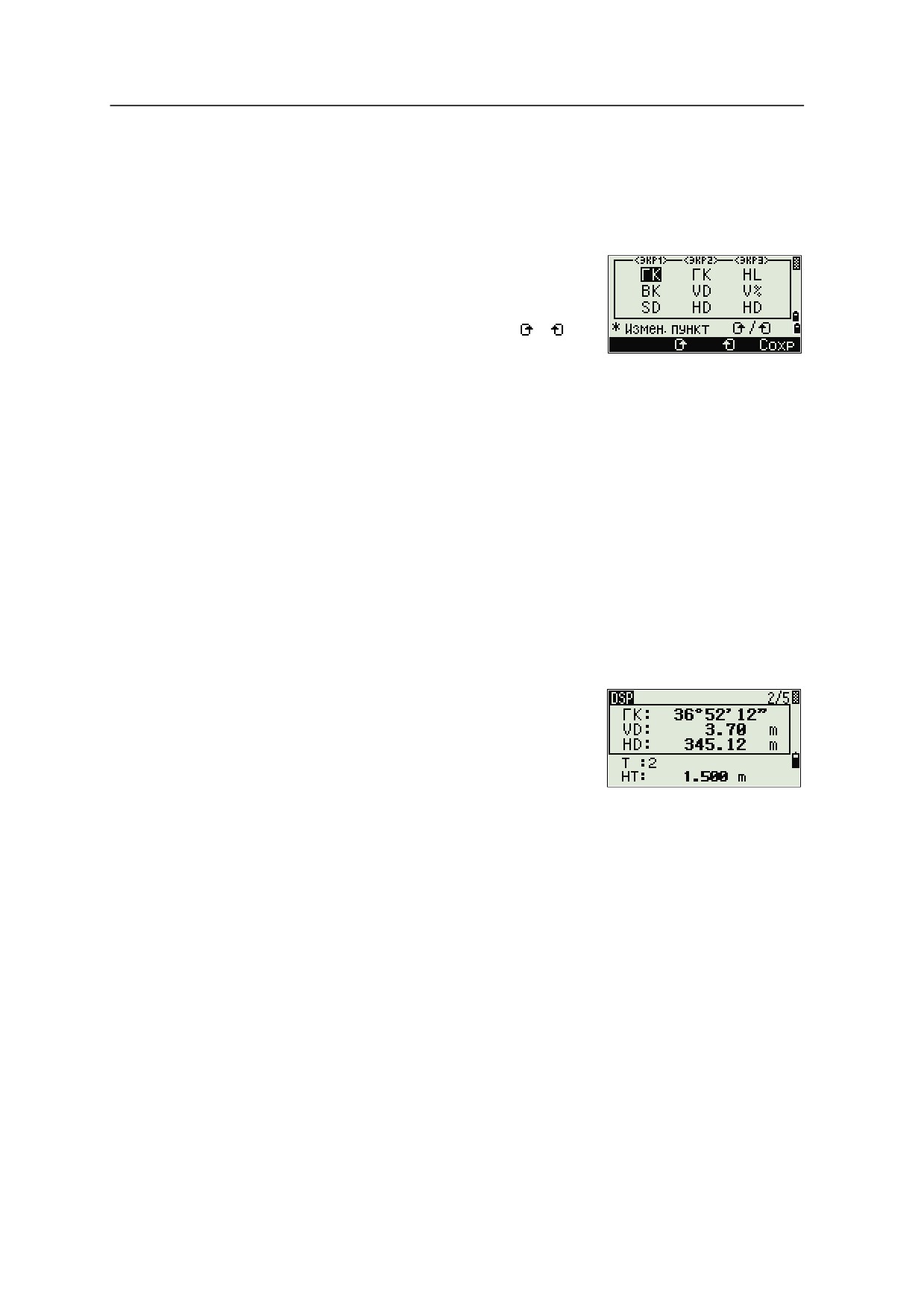

Выбор пунктов, отображаемых в главном экране измерений

Для выбора пунктов, которые будут отображаться на экранах DSP1, DSP2 и

DSP3 выполните приведенные ниже действия.

Удерживайте клавишу [DSP] одну секунду.

Используйте кнопки курсора [^], [v], [<] и [>] для

выбора пункта, который необходимо

изменить.

Используйте программные кнопки и для

перемещения по списку значений, которые

могут быть отображены для данного пункта.

Можно выбрать следующие значения: HA, AZ, HL, VA, V%, SD, VD, HD,

Z и пустая строка.

Чтобы сохранить изменения нажмите программную кнопку Сохр.

Иначе, выделите последний пункт на экране DSP3 и затем нажмите [ENT].

На экране DSP отобразятся выбранные вами пункты.

Совет - За исключением пустой строки невозможно отобразить одинаковый пункт более

чем в одной строке одного и того же экрана.

Пункты, отображаемые на экранах DSP1, DSP2, DSP3 и DSP4, также используются в

соответствующих экранах разбивки (LO2, LO3, LO4 и LO5).

Также можно выбрать пункты, отображаемые на экране разбивки.

Символы заголовка

На экранах DSP могут отображаться приведенные ниже символы заголовка.

•

Двоеточие (:) показывает, что компенсатор

работает.

•

Символ решетки (#) показывает, что

компенсатор отключен.

•

Символ подчеркивания (_) под символом

компенсатора показывает, что используется поправка за уровень моря или

масштабный коэффициент.

40 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Клавиша [MODE]

Клавиша [MODE] расположена в верхнем ряду клавиатуры тахеометра Focus 6 5".

Используйте ее для изменения режима ввода с клавиатуры для текущего экрана.

Изменение режима ввода при вводе точек или кодов

Когда курсор находится в поле для ввода точки (T)

или кода (CD), нажмите [MODE] для переключения

режима ввода между алфавитно-цифровым (А) и

цифровым (1).

Индикатор ввода на панели состояния отображает

текущий режим ввода.

Когда курсор находится в поле высоты (НТ), доступен только цифровой режим

ввода. Нажатие [MODE] не даст эффекта, когда курсор находится в поле НТ.

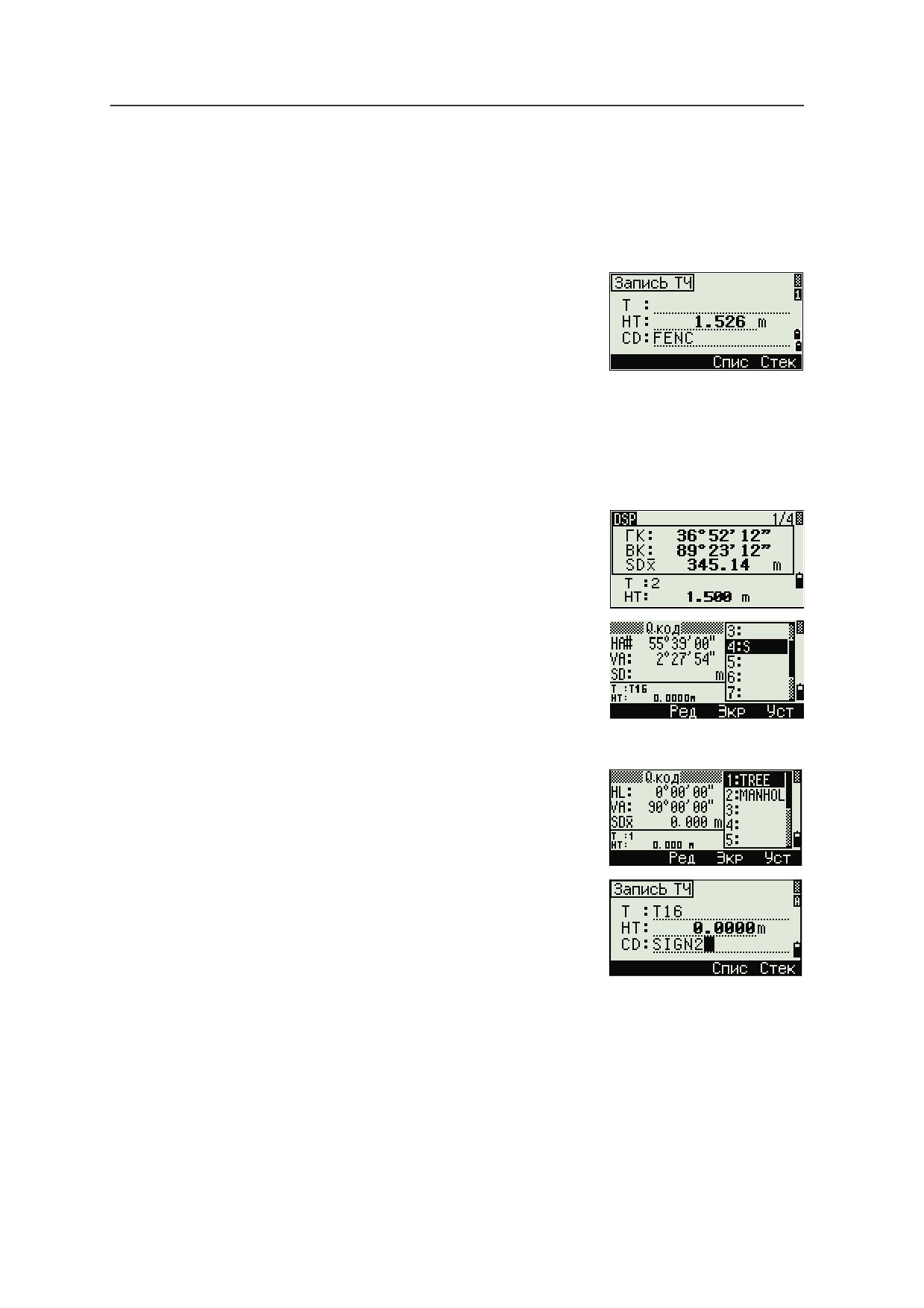

Режим измерения с применением Быстрого кода (Q-код)

Для активации режима измерения Быстрого

кода, нажмите [MODE] в главном экране

измерений.

В поле Т стоит имя точки по умолчанию.

Нажмите любую числовую клавишу (от [0] до

[9]) для начала измерения и записи точки.

Список цифровых клавиш и назначенных для

них кодов объектов представлен в правой

части экрана.

Например, если вы нажимаете [6], выбирается

код, назначенный для 6 и инструмент

начинает измерение.

Если вы установили режим подтверждения

записи (см. Просмотр и изменение настроек

измерений, стр. 60), после каждого

измерения появляется экран Запись ТЧ.

Сделайте одно из следующего:

Для записи точки нажмите [ENT].

–

Для возврата в главный экран измерений нажмите [ESC].

Совет - Чтобы назначить новый код объекта цифровой клавише, при помощи клавиш [^]

и [v] выделите код, который необходимо изменить. Затем нажмите программную кнопку

Ред.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Можно использовать программную кнопку DSP для изменения значений, отображаемых в

окне измерений так же, как и при использовании клавиши [DSP] в главном экране

измерений.

Чтобы вернуться в главный экран измерений из экрана Qкод, нажмите

[MODE] или [ESC].

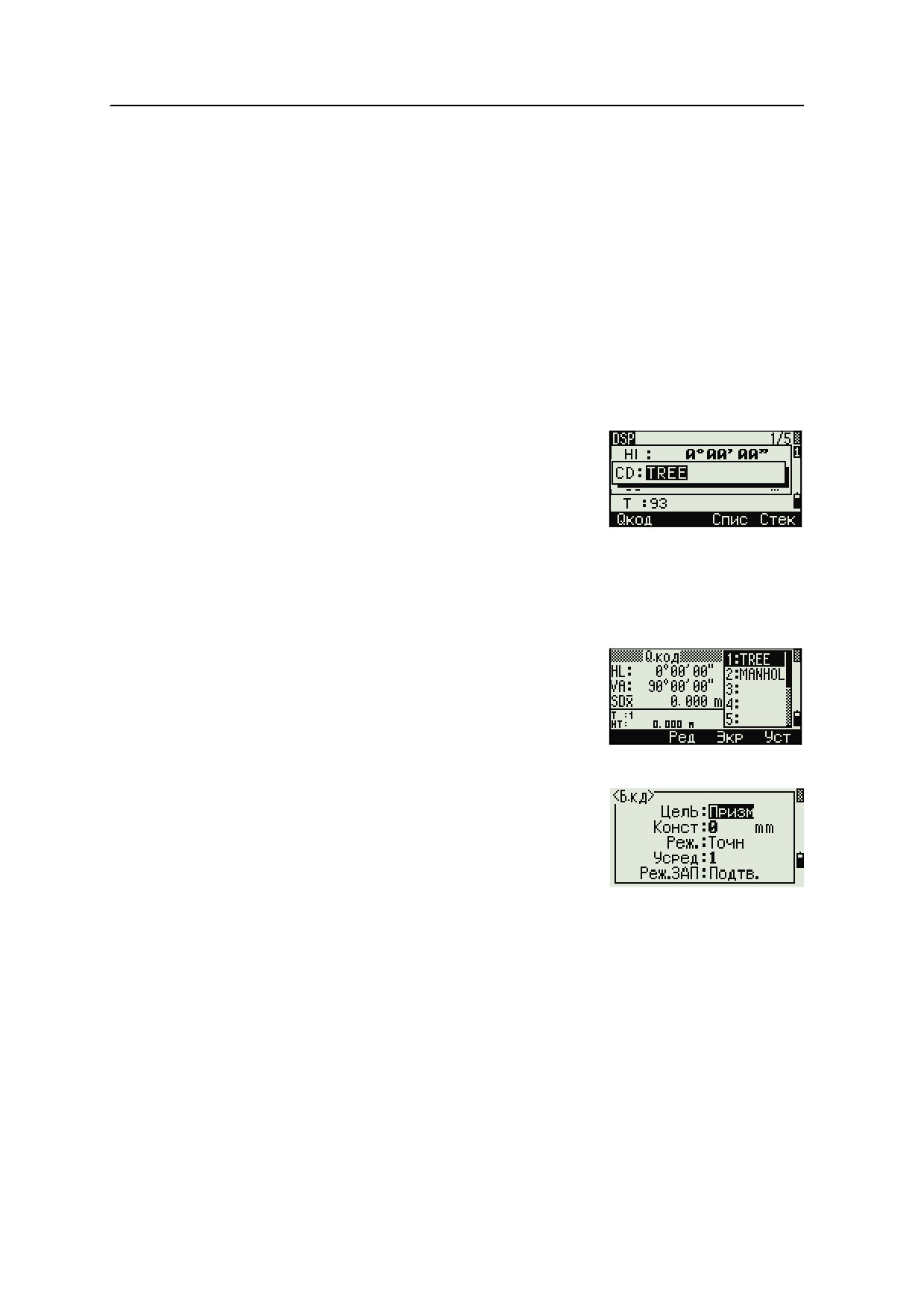

Клавиша [COD]

В главном экране измерений нажмите клавишу [COD] для изменения кодов

объектов по умолчанию, которые будут назначаться в поле CD при записи

точки.

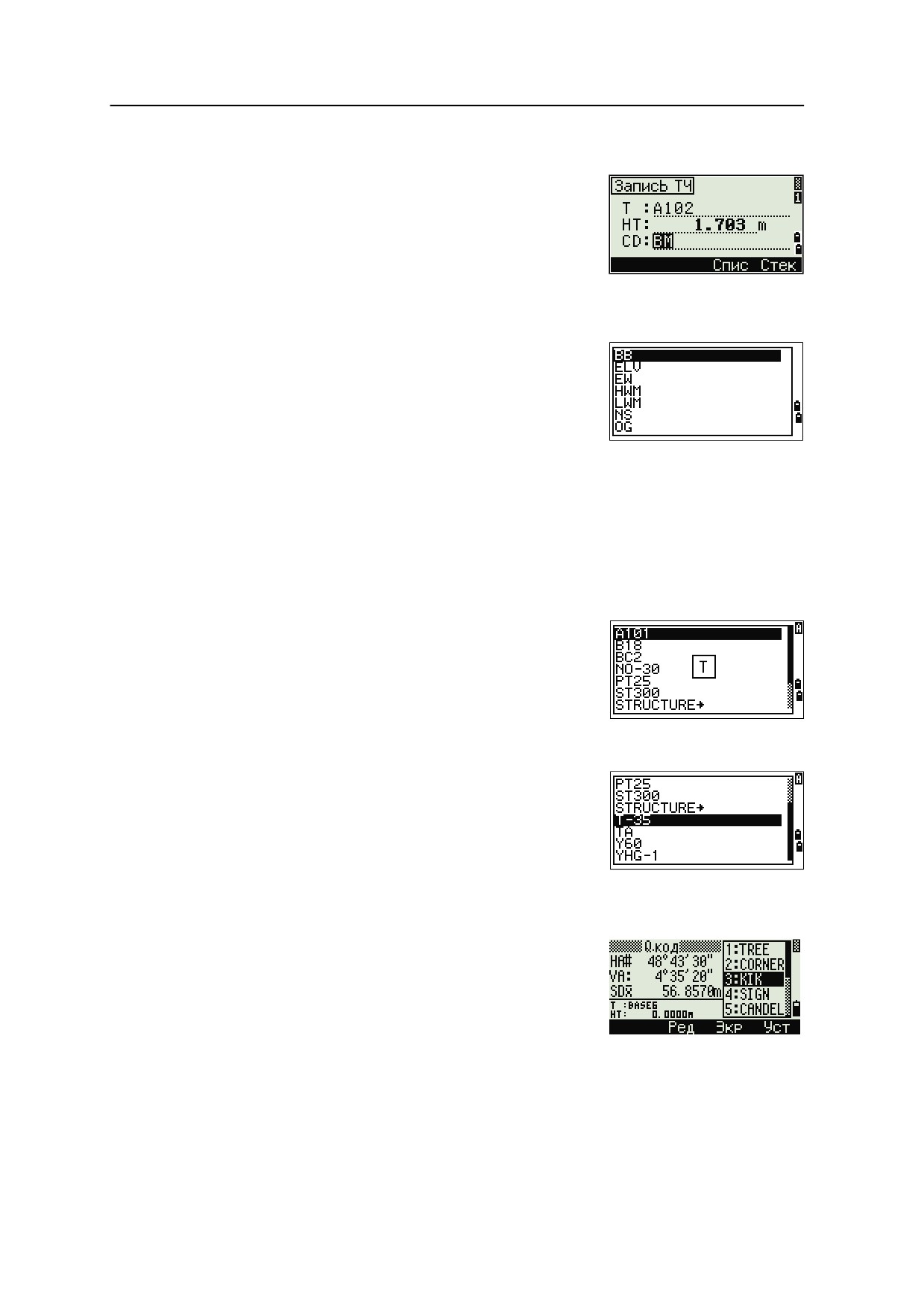

Установка кодов по умолчанию

Когда вы нажимаете [COD] в главном экране

измерений, появляется окно для ввода кода

объекта.

Вы можете использовать программные кнопки Спис

и Стек для ввода кода.

Измерения Qкод

Для ввода Быстрых кодов наблюдений в

определенном порядке нажмите программную

клавишу Qкод.

Эта функция позволяет вам использовать десять

цифровых клавиш для кода объекта и завершения

съемки точки.

Чтобы изменить режим измерения для Быстрых

кодов наблюдений, нажмите кнопку Уст.

Совет - При измерениях Быстрых кодов может быть

установлен только режим записи «Подтв.» или «ВСЕ».

42 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Клавиша [HOT]

Меню клавиши НОТ доступно в любом экране

наблюдений. Чтобы отобразить меню Клав.HOT,

нажмите [HOT].

Изменение высоты цели

Нажмите [HOT] для отображения меню

Клав.HOT.

Выполните одно из приведенных ниже

действий.

Нажмите [1].

–

Выберите HT.

Нажмите клавишу [ENT].

Введите высоту цели или выберите высоту из стека HT.

Примечание. Для отображения стека НТ нажмите программную кнопку Стек.

В стеке НТ хранятся последние 20 введенных значений высоты.

Установка текущей температуры и давления

Нажмите клавишу [HOT] для отображения

меню Клав.НОТ.

Выполните одно из приведенных ниже

действий.

Нажмите [2].

–

Выберите Темп-Давл.

Нажмите клавишу [ENT].

Введите текущие значения температуры и давления. Значение ppm

обновляется автоматически.

Выбор настроек для цели

Настройки цели заключаются в установке типа

цели, постоянной призмы и высоты цели. При

изменении выбранного набора настроек

соответственно меняются все три настройки. Вы

можете использовать эту функцию для быстрого

переключения между двумя типами цели. Можно

подготовить до пяти настроек цели.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Нажмите [HOT] для отображения меню Клав.НОТ. Затем нажмите [3] или

выберите Цель и нажмите [ENT]. Появится список из пяти настроек цели. Для

выбора нужного набора настроек нажмите соответствующую цифровую

клавишу (от [1] до [5]), или используйте [^] или [v] для выбора настроек цели из

списка и нажмите [ENT].

Чтобы изменить установки, определенные в качестве настроек цели, выберите в

списке набор настроек и нажмите программную клавишу Ред.

Тип

Призма/Без отражателя

Конст

от -999 до 999 мм

от -9.990 до 99.990 м

Совет - Поле НТ можно оставить пустым в настройках

цели. Если вы оставите это поле пустым, к измерению всегда будет применяться текущее

значение HT.

Если выбран набор настроек цели, значения «Тип» и «Конст» будут скопированы в

настройки [MSR1] и [MSR2], а также в измерения в режиме Q-кода. Если вы определили

значение для высоты НТ, текущая высота НТ всегда будет равна ему.

Ввод полевых примечаний

Для ввода полевых примечаний нажмите [HOT] для

отображения меню Клав.НОТ. Затем нажмите [4],

или выберите Прим и нажмите [ENT].

Эта функция может использоваться в любое время

и в любом экране наблюдений.

Каждое примечание может состоять не более чем

из 50 символов.

Примечания хранятся в сырых данных как СО

записи.

Отобразить список предыдущих примечаний

можно нажав программную клавишу Стек. В стеке

хранятся последние 20 примечаний.

Используйте [^] или [v] для выбора примечания в

списке. Затем нажмите [ENT] для выбора

примечания.

44 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Установка имени точки по умолчанию

Чтобы изменить установленное по умолчанию имя

точки, нажмите [HOT] для отображения меню

Клав.НОТ. Затем нажмите [5], или выберите ТЧ по

умлч и нажмите [ENT].

Эта функция доступна из любого экрана

наблюдения.

Измените имя точки по умолчанию для следующей

записи.

Нажмите [ENT] чтобы подтвердить новое имя точки

по умолчанию. Новое имя будет применено, как

имя Т по умолчанию на экране ввода.

Индикатор пузырькового уровня

Если при включенном компенсаторе был сбит уровень установки инструмента,

автоматически отобразится индикатор пузырькового уровня. Он также

отображается сразу после стартового экрана.

Для отображения индикатора пузырькового уровня на экране наблюдения

нажмите

Тахеометр Focus 6 5" оснащен двухосевым

компенсатором. Для включения или выключения

компенсаторов уровней нажимайте клавиши [<] и [>].

Когда компенсаторы уровня выключены, на экране

отображается ВЫКЛ..

Если инструмент отклонен от уровня более чем на

±3'30", на экране появится надпись ЧРЕЗМ.

Чтобы вернуться к экрану измерений, нажмите

клавишу [ESC] или [ENT].

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Лазерный центрир (дополнительно)

Включение и выключение лазерного центрира

Выполните одно из приведенных ниже действий.

•

Для включения лазерного центрира

нажмите

•

Чтобы закрыть окно индикатора

пузырькового уровня, нажмите клавишу [ESC].

•

Для выключения лазерного центрира

нажмите

•

Для отображения окна регулировки яркости

нажмите [Светим.].

•

Чтобы выключить лазерный центрир и

закрыть окно индикатора пузырькового

уровня, нажмите клавишу [ESC].

Регулировка яркости лазера

Можно задать 4 уровня яркости лазера.

•

Чтобы повысить уровень яркости, нажмите

[Макс.] один раз.

•

Чтобы понизить уровень яркости, нажмите

[Мин.] один раз.

Чтобы вернуться к экрану индикатора пузырькового уровня, нажмите клавишу

[ESC] или [ENT].

Примечание. Текущие настройки компенсаторов отображаются при помощи

символов заголовка (:, #, : и #) после полей меток (таких как HA, VA, SD и HD)

на экранах наблюдения. Дополнительную информацию см. в разделе Символы

заголовка, стр. 40.

Клавиши [USR]

Если в поле вы часто используете какие-то определенные функции, вы можете

назначить их для клавиш [USR1] или [USR2]. Всякий раз, при нажатии клавиши

[USR], активируется функция, которую вы назначили для этой клавиши.

Для клавиш [USR] могут быть назначены следующие функции:

•

Ввод высоты HT

•

Проверка BS

•

База XYZ

•

PT по умолчанию

46 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

•

Выбор цели

•

Ввод температуры-давления

•

Ввод примечания

•

Следующее меню или одиночные функции из этих меню:

Геом

–

Смщ

–

Прг

По умолчанию для клавиши [USR1] присвоена функция ввода высоты НТ, а для

клавиши [USR2] не присвоено никаких функций.

Удерживайте нажатой одну секунду клавишу [USR]

для вывода на экран списка функций, которые

могут быть присвоены для этой клавиши.

Присвоенная клавише в настоящий момент

функция помечается звездочкой (*) перед именем

функции.

Чтобы изменить присвоенную функцию, нажимайте клавишу курсора [^] или [v]

для ее выбора. Затем нажмите [ENT].

Если после пункта списка стоит стрелка (->) это

означает, что данный пункт представляет собой

отдельное меню. Если вы выбрали пункт меню и

затем нажали [ENT], появится следующий уровень

меню.

Первый пункт подменю заканчивается текстом

[МЕНЮ]. Если вы выберете этот пункт, то для

клавиши [USR] будет назначено все меню.

Чтобы присвоить определенную функцию из

подменю, нажимайте клавиши курсора [^] или [v]

чтобы выбрать имя нужной функции. Затем

нажмите [ENT].

Однажды присвоив функцию для клавиши [USR], вы

каждый раз вызываете ее просто нажав клавишу

[USR] в главном экране измерений.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Совет - Для изменения типа данных, назначенных

клавишам [USR], войдите в МЕНЮ> (1с)-Клавиши >

[USR]. Дополнительную информацию см. в разделе

Настройки клавиши [USR], стр. 145.

Клавиша [DAT]

Используйте клавишу [DAT] для быстрого доступа к данным текущего проекта из

экранов наблюдений.

Когда вы нажимаете клавишу [DAT] в главном экране

измерений или экрана наблюдений для таких

функций как Разбивка, Смещение от линии,

проведенной через 2 точки или Смещение от дуги,

назначенные данные текущего проекта

отображаются на экране.

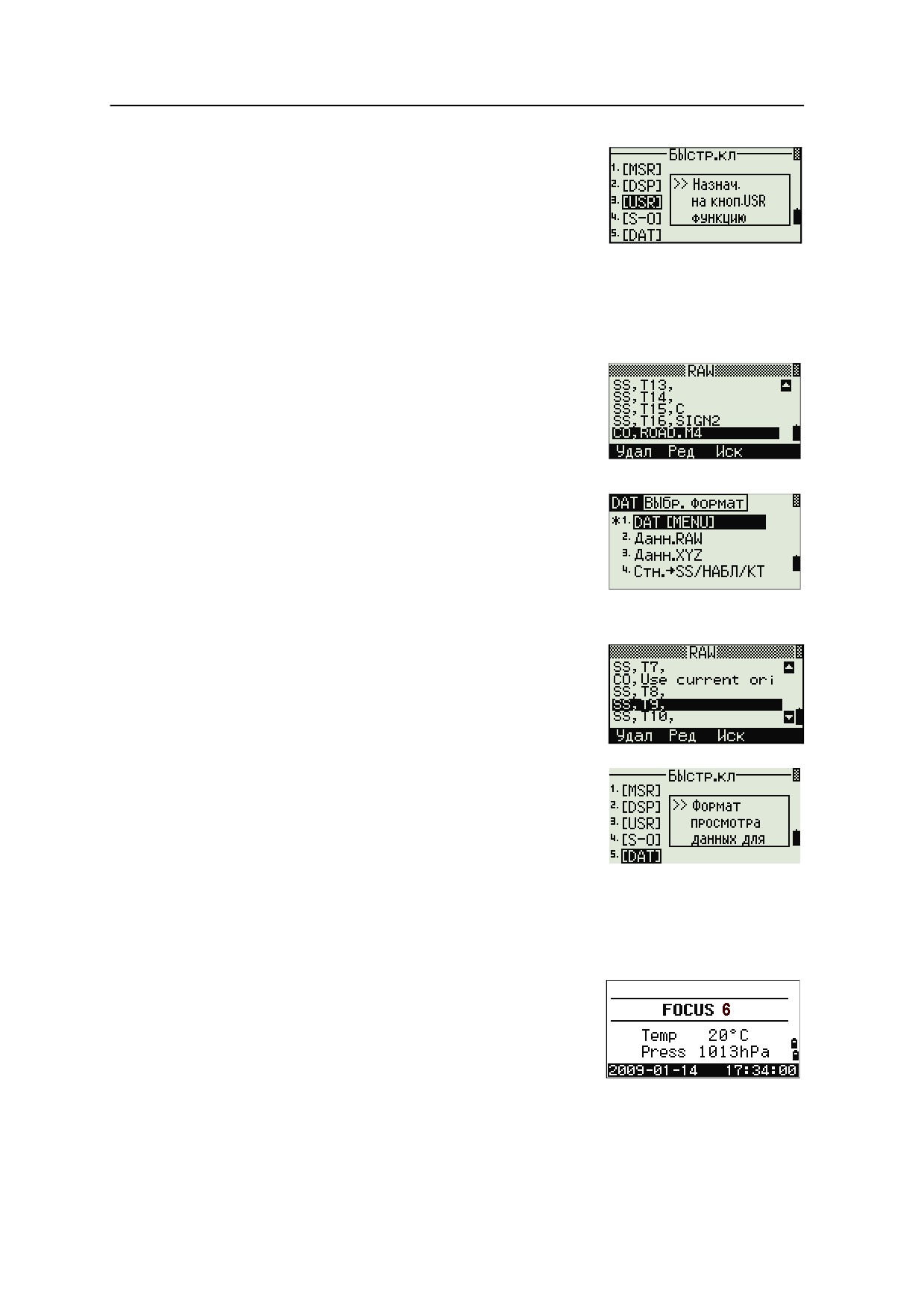

Удерживайте клавишу [DAT] в течение одной

секунды чтобы появился экран Выбор формата.

Используйте этот экран для изменения типа

данных, назначенных для клавиши [DAT]. Нажмите

[1] или выберите DAT [MENU] чтобы меню Данные

отображалось каждый раз после нажатия клавиши

[DAT].

После выбора опции на этом экране, изменения

будут сразу же применены и появится выбранный

тип данных.

Нажмите [ESC] для возврата к предыдущему экрану

наблюдений.

Совет - Для изменения типа данных, назначенных для

клавиши [DAT], войдите в МЕНЮ> (1с)-Клавиши > [DAT].

Дополнительную информацию см. в разделе Настройки

клавиши [DAT], стр. 145.

Включение инструмента

Для включения инструмента нажмите кнопку

[PWR]. Отобразится стартовый экран. На нем

отображаются название модели, текущая

температура, давление, дата и время. Через две

секунды автоматически отобразится экран

электронного уровня.

48 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Если вы введете ваше имя или название компании

в поле «Владелец», то текст из этого поля будет

отображаться на стартовом экране. Для установки

значения поля «Владелец» нажмите клавишу [MENU]

и затем выберите Установ / Другие. См. также раздел

Прочие параметры, стр. 124.

Выключение инструмента

Нажмите клавиши [PWR] и [ENT].

Выполните одно из приведенных ниже

действий.

Нажмите...

Чтобы...

[ENT] снова

выключить инструмент

программную кнопку

перезагрузить программу и перезапустить инструмент

Перез

перейти к главному экрану измерений без открытия проекта

программную кнопку

перевести инструмент в режим -энергосбережения

Ожид

[ESC]

прервать процесс выключения инструмента и вернуться к

предыдущему экрану

Режим ожидания

Для перевода инструмента в режим ожидания

выполните одно из приведенных ниже действий.

•

В экране «Нажмите [ENT] → ВЫКЛ.»

нажмите программную кнопку Ожид.

•

Включите функцию энергосбережения. См.

также раздел Энергосбережение, стр. 123.

Инструмент выходит из режима ожидания, когда происходит одно из указанных

ниже событий.

•

Вы нажмете любую клавишу.

•

Инструмент получит команду дистанционного управления.

•

Вы повернете алидаду.

•

Вы наклоните зрительную трубу.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Изменение региональных настроек

Вы можете быстро настроить тахеометр Focus 6 5" в соответствии с ранее

заданной комбинацией параметров или параметрами региональных настроек по

умолчанию. Экран РЕГИОН. НАСТРОЙКИ отображается только после

настройки языка интерфейса и перезагрузки инструмента.

Выполните шаги, описанные в разделе Прочие параметры, стр. 124, для

выбора необходимого языка.

После перезагрузки инструмента отобразится

экран РЕГИОН. НАСТРОЙКИ.

Нажимайте [^] или [v] для выбора требуемых

параметров региональной настройки и затем

нажмите [ENT].

Если вы не хотите менять региональные настройки, нажмите [ESC] и

выйдите из экрана. Инструмент продолжит работу в соответствии с ранее

установленными параметрами.

Параметры, которые можно настроить в экране РЕГИОН. НАСТРОЙКИ:

Категория

Параметр

Европа

Международные

США

Углы

Ноль ВК

Зенит

Точность

Расстояние

Масштаб

1.000000

Корр. Т-Д

Вкл

Ур. моря

Выкл

Корр. C&R

0.132

Координаты

Порядок

ENZ

NEZ

Метка

ENZ

NEZ

Энергосбережение

Основной блок

Выкл

Дальномер

Выкл

Спящий режим

5 минут

Связь

Формат данных

Nikon

Скорость

4800

Длина

Четность

Нет

Стоп бит

Единицы

Углы

GON

DEG

Расстояние

метры

футы США

Температура

°C

°F

Давление

mm Hg

In Hg

Запись

Запись данных

ВЫКЛ.

Поле кода

ВЫКЛ.

Доб. пост.

1000

Прочие

Вывод XYZ

Fast

2-е единицы

Нет

Ввод кода

<ABC>

По умолчанию установлены параметры «Европа». См. также раздел Параметры

проекта, стр. 105.

50 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Список доступных проектов и данных

Тахеометр Focus 6 5" отображает список доступных проектов и данных, если вы

выполняете любое из следующих действий:

•

просматриваете или редактируете данные (нажмите [MENU] и выберите

Данные);

•

открываете Менеджер проектов (нажмите [MENU] и затем выбираете

Проекты);

•

производите поиск точек или кодов.

В списке текущая позиция курсора обозначена

инверсным цветом (белый текст на черном фоне).

Нажмите [^] для перемещения на строку вверх или

[v] для перемещения на строку вниз.

Если отображается значок перехода на

предыдущую страницу

, значит перед текущей страницей имеются еще

страницы. Нажмите [<] для перехода на страницу выше.

Если отображается значок перехода на следующую страницу

, значит, после

текущей страницы имеются еще страницы. Нажмите [>] для перехода на

страницу ниже.

Для выбора необходимого пункта списка, переместите на него курсор и затем

нажмите [ENT].

Ввод данных

В тахеометр Focus 6 5" можно вводить следующие данные:

•

имя или номер точки, см. стр. 51;

•

код, см. стр. 55.

Ввод имени или номера точки

Вы можете использовать цифровые или алфавитно-цифровые имена, состоящие

не более чем из 20 символов, для идентификации точек.

По умолчанию, новое имя точки соответствует последнему введенному имени

точки с увеличенной на единицу последней цифрой. Например, если последнее

имя точки было А100, значит имя по умолчанию, присваиваемое следующей

точке будет А101.

Если последний символ предыдущего имени точки алфавитный, имя точки по

умолчанию, присваиваемое следующей точке, будет такое же, как и у последней

точки.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Когда курсор находится в поле Т (точка), существует несколько путей для

определения точки или ввода координат. Можно выполнить следующие

действия:

•

ввести существующую точку, см. стр. 52;

•

ввести новую точку, см. стр. 52;

•

нажать [ENT] без ввода имени точки, см. стр. 53;

•

ввести групповой символ, см. стр. 53;

•

ввести точку посредством записи текущего измерения, см. стр. 53;

•

ввести точку из стека точек, см. стр. 54;

•

ввести точку из списка точек, см. стр. 54.

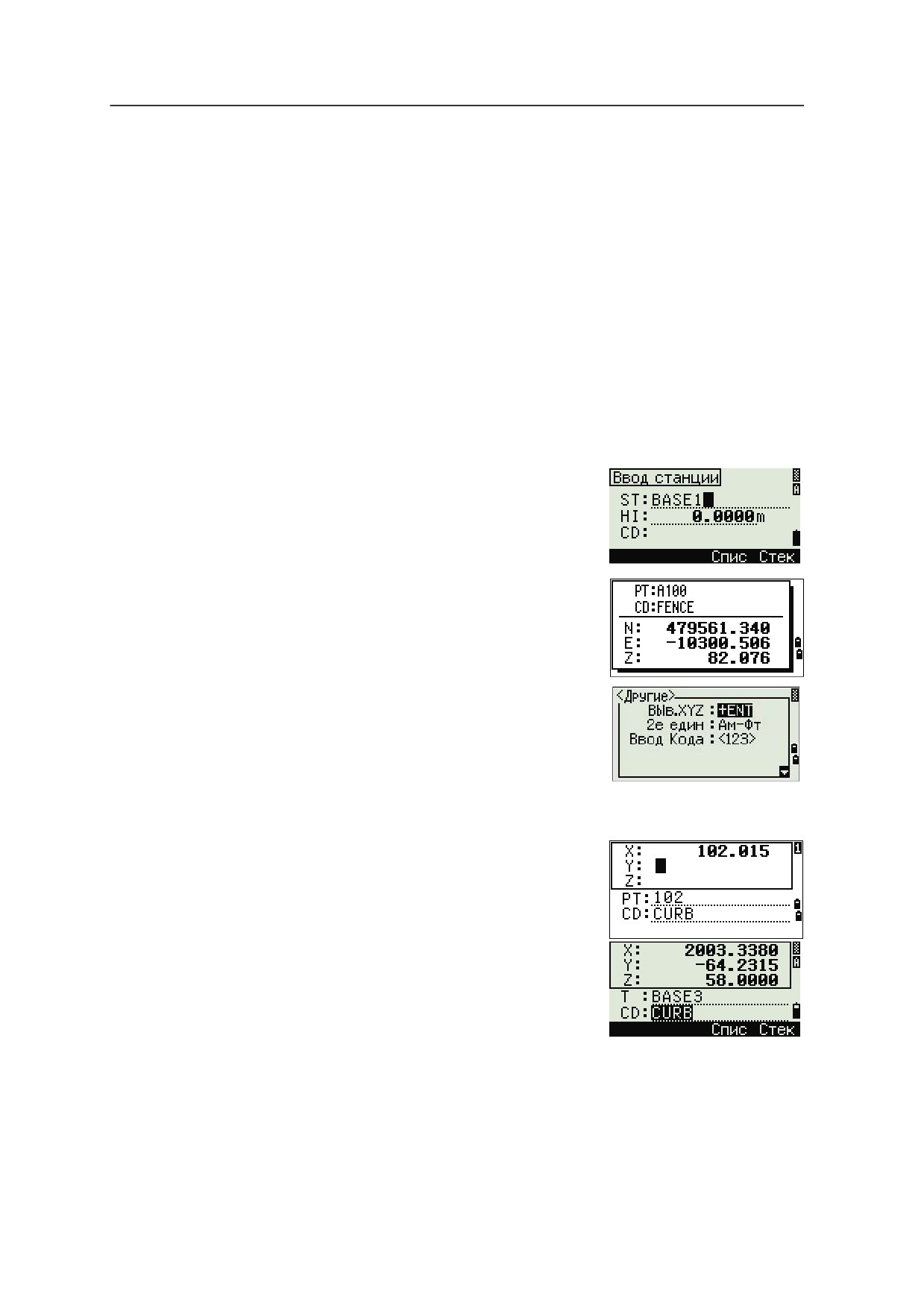

Ввод существующей точки

Если вводится имя или номер существующей в

памяти точки, то будут кратковременно показаны

ее координаты. Перед переходом на следующий

экран или выбором следующего поля инструмент

издает короткий звуковой сигнал.

Для настройки продолжительности отображения

окна с координатами нажмите [MENU] и выберите

Установки/ Другие. Чтобы окно сохранялось до

нажатия клавиши [ENT], установите в поле Пок.XYZ

значение +ENT. См. также раздел стр. 124.

Ввод новой точки

При вводе имени или номера не существующей в

памяти точки отображается экран ввода координат.

Введите координаты точки в формате NE, NEZ или

Z - только высота.

Нажмите [ENT] в последней строке (поле CD) для

сохранения точки в текущем проекте.

52 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Нажатие [ENT] без ввода имени точки

Для использования точки без записи координат

нажмите клавишу [ENT], не вводя имени точки в

поле T.

Введенные координаты будут использоваться в

вычислениях, но не будут сохранены в базе

данных. Отобразится сообщение «Эта точка не

будет записана».

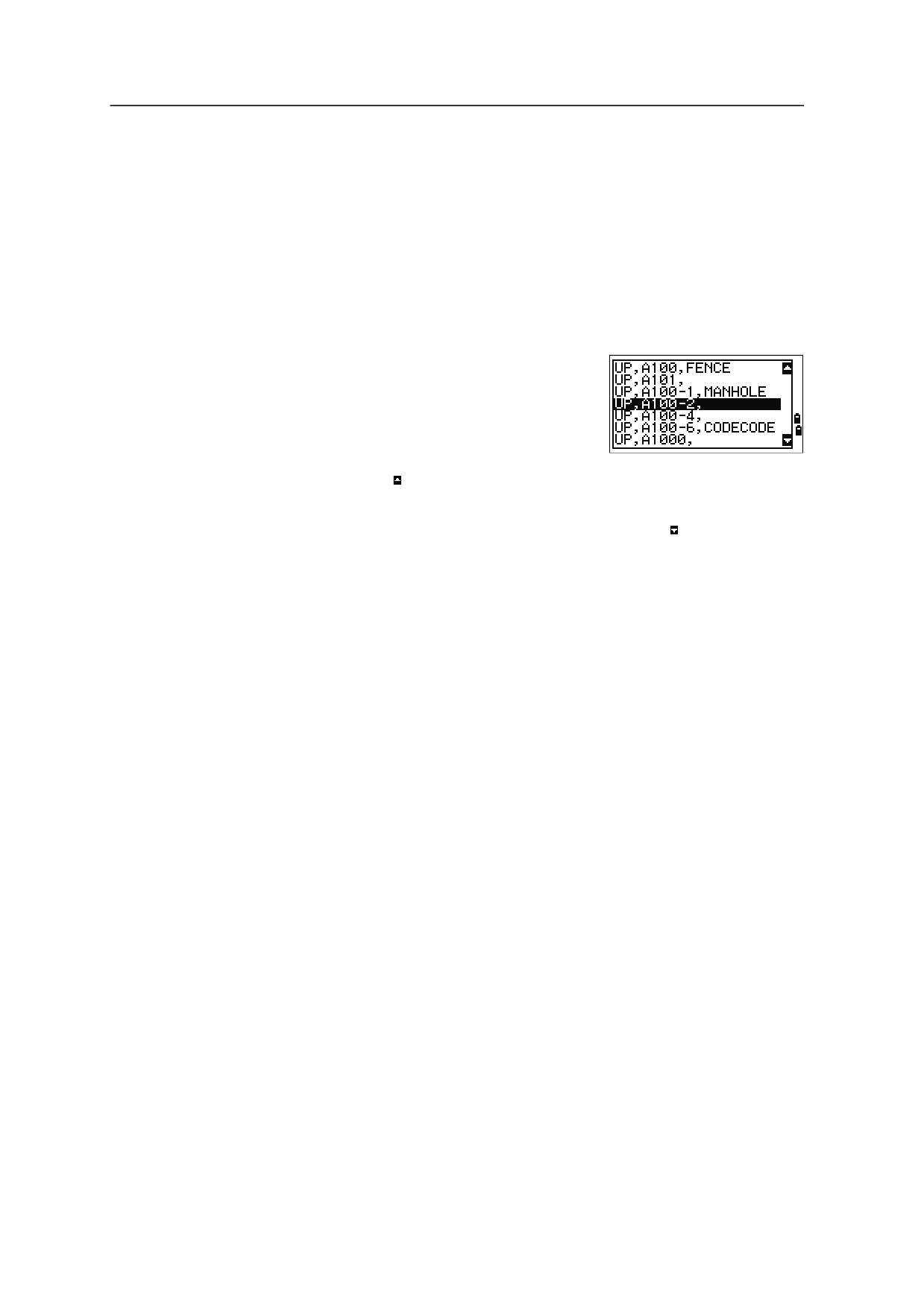

Ввод группового символа (*)

Если при вводе имени точки использовать звездочку (например, A100*),

отобразится список всех точек в проекте, которые начинаются с введенных

символов.

Используйте [^] или [v] для выбора нужной точки.

Затем нажмите [ENT].

Если отображается значок перехода на

предыдущую страницу

, то с его помощью можно

перейти к предыдущей странице в списке. Также

можно использовать клавишу [<].

Если отображается значок перехода на следующую страницу

, то с его

помощью можно перейти к следующей странице в списке. Также можно

использовать клавишу [>].

При выборе точки из списка, отобразятся ее координаты, и инструмент издаст

звуковой сигнал.

Ввод в качестве точек текущих измерений

Нажмите программную кнопку MsrPT.

Отобразится экран наблюдений.

Нажмите [MSR1] или [MSR2], чтобы начать

измерение.

Чтобы изменить высоту цели, нажмите

программную кнопку HT.

Для перехода к экрану записи точки после

окончания измерения нажмите [ENT] .

Введите имя или код точки и нажмите [ENT].

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Совет - Когда вы перемещаете курсор в какое-либо

поле, отображается текущее значение или значение по

умолчанию в виде инверсного текста (белый текст на

черном фоне). Это режим ввода по умолчанию

«Заменить все значения».

Совет - Нажмите клавишу [>] для изменения режима

ввода на режим перезаписи и выделения первого

символа. Нажмите клавишу [<] для перемещения курсора

в конец строки.

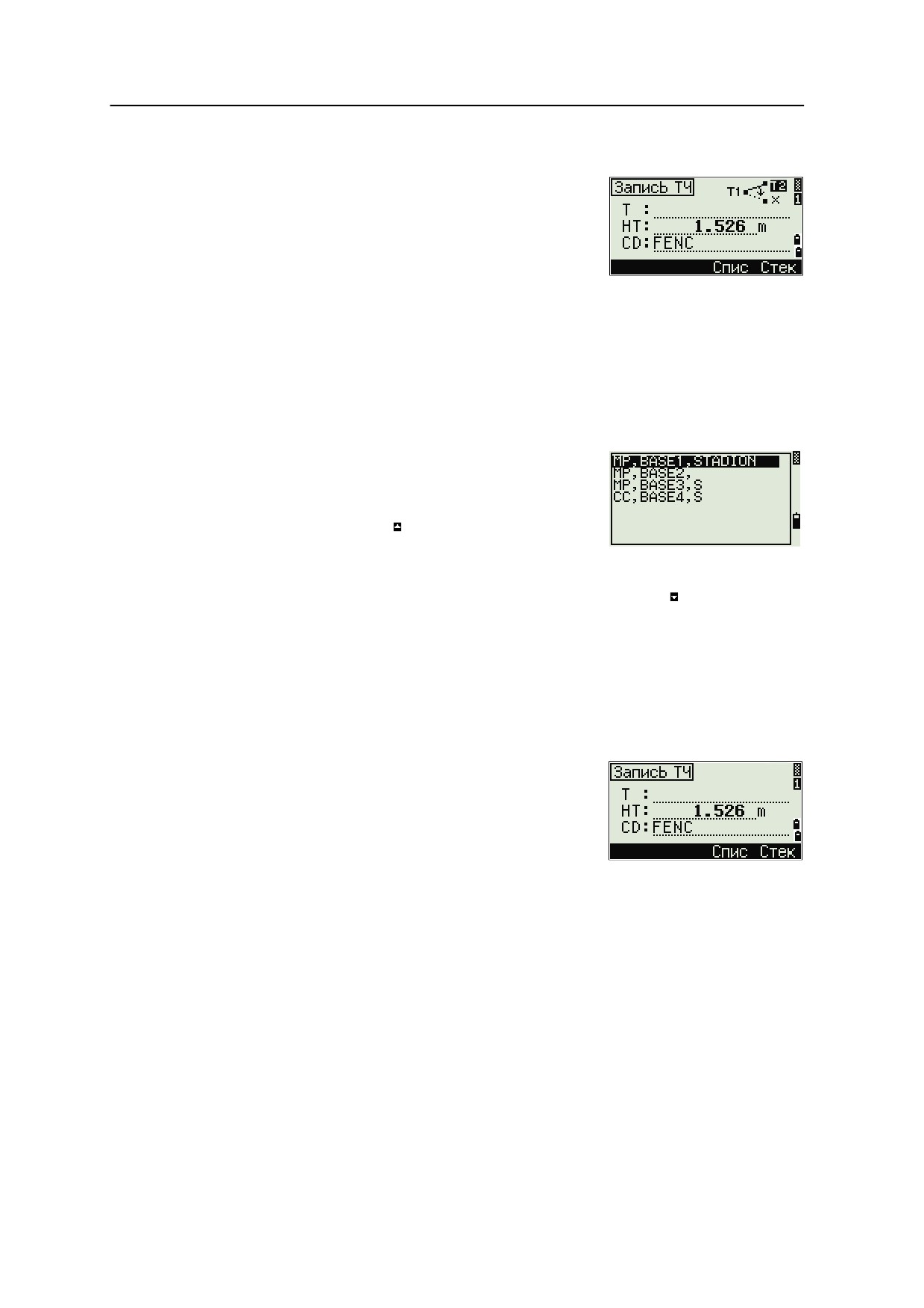

Ввод точки из стека точек

В стеке содержится список последних 20

использованных точек в хронологическом порядке

от последней до первой использованной точки.

Чтобы ввести точку из стека точек, выполните

приведенные ниже действия.

Нажмите программную кнопку Стек, когда

курсор находится в поле Т. Отобразится содержимое стека.

Используйте клавиши [^] и [v], чтобы переместить курсор на точку, которую

вы хотите использовать.

Нажмите клавишу [ENT].

Когда вы вернетесь к экрану ввода точки, имя

выбранной точки будет введено в поле Т и

увеличится на единицу. Например, если имя

выбранной точки было А101, в поле Т появится

имя А102.

Ввод точки из списка точек

Нажмите программную кнопку Спис, когда

курсор находится в поле Т. Отобразится

список имеющихся точек.

Используйте клавиши [^] и [v], чтобы

переместить курсор на точку, которую вы

хотите использовать.

Нажмите клавишу [ENT].

Когда вы вернетесь к экрану ввода точки, имя

выбранной точки будет введено в поле Т. При

необходимости вы можете добавить к имени цифры

или буквы.

54 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

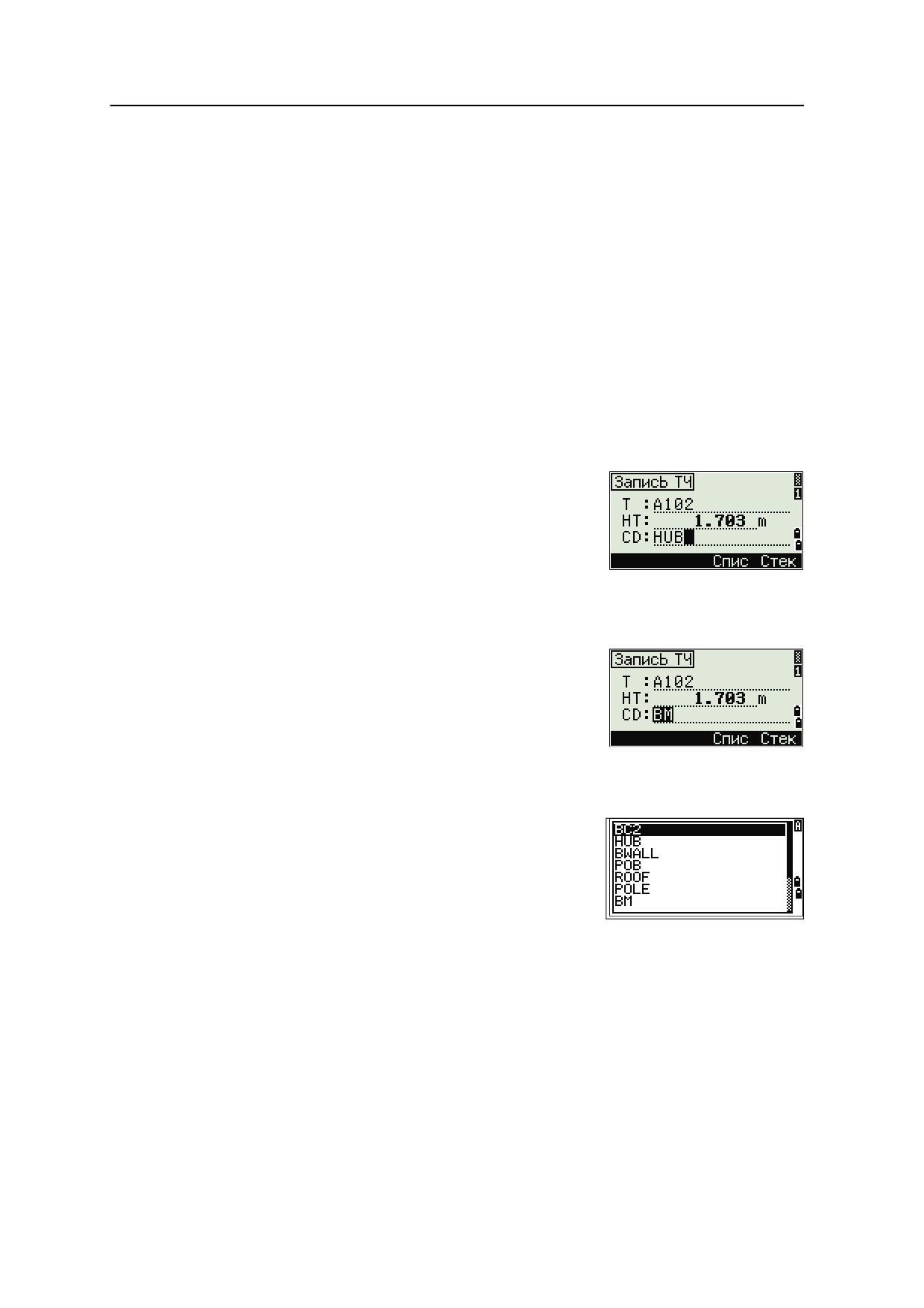

Ввод кода

В поле CD (код) по умолчанию устанавливается последний использованный

код. Вы можете выбрать другой код в экране ввода точки или нажать клавишу

[COD] в главном экране измерений. Дополнительную информацию см. в разделе

Клавиша [COD], стр. 42.

Имя кода может содержать буквы и цифры, и его длина не должна превышать

16 символов.

Код можно ввести несколькими способами:

•

ввести код непосредственно, см. стр. 55;

•

ввести код из стека кодов, см. стр. 55;

•

ввести код из списка кодов, см. стр. 56;

Непосредственный ввод кода

Нажмите клавишу [MODE] для выбора

цифрового или алфавитно-цифрового

режима ввода.

Введите код при помощи клавиатуры.

Ввод кода из стека кодов

В стеке может содержаться до 20 последних

использованных кодов. При перезагрузке

тахеометра Focus 6 5" стек с кодами очищается.

Чтобы ввести код из стека кодов выполните

приведенные ниже действия.

Нажмите программную кнопку Стек, когда курсор находится в поле CD.

Отобразится содержимое стека.

Используйте клавиши [^] и [v], чтобы

переместить курсор на код, который

необходимо использовать.

Нажмите клавишу [ENT].

Выбранный код будет скопирован в поле CD.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Ввод кода из списка кодов

Нажмите программную кнопку Спис, когда

курсор находится в поле CD. Отобразится

список имеющихся кодов.

Используйте клавиши [^] и [v], чтобы

переместить курсор на код, который вы

хотите использовать.

Нажмите клавишу [ENT].

Для обозначения слоев применяется стрелка в

конце метки кода. Если после выбора в списке слоя

вы нажмете [ENT], будут отображены коды и слои из

этого слоя.

После возврата к экрану ввода выбранный код

будет введен в поле CD.

Дополнительные возможности: поиск кодов по первому символу

Пункты списка отображаются в алфавитном порядке. Для быстрого поиска кода

можно использовать поиск по первому символу кода. Например, для поиска

кодов, начинающихся на букву Т, введите букву Т при помощи клавиатуры (для

этого дважды нажмите клавишу [1]).

После каждого нажатия клавиши в поле режима

ввода отображается выбранная буква. Например,

после первого нажатия клавиши [1], отобразится

буква S. Если вы быстро нажмете [1] еще раз, будет

выбрана буква T. Если вы больше не будете

нажимать клавишу [1], буква Т останется

выбранной.

После выбора буквы, курсор переместится к коду,

который начинается с этой буквы.

Если коды, начинающиеся с этой буквы,

отсутствуют, курсор переместится к следующей

доступной букве.

Быстрые коды (Q-коды)

Быстрые коды (Q-коды) позволяют вам снимать и

записывать в поле множество точек с кодами

объектов. Вы можете занести в список до десяти Q-

кодов. Для занесения в список Q-кодов нажмите

программную кнопку Ред.. Дополнительную

информацию см. в разделе Режим измерения с

применением Быстрого кода (Q-код), стр. 41.

56 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Совет - Нажмите [MODE] для включения или выключения режима Q-кодов.

Нажмите программную кнопку Ред для изменения Q-кода. Вы можете редактировать весь

код или просто номер в конце кода.

Вы по-прежнему можете использовать клавишу [DSP] для смены экранов.

Ввод значений в футах и дюймах

Если в качестве величин измерения длины выбраны американские футы (US-Ft)

или международные футы (I-Ft), вы можете вводить и отображать расстояния,

высоты и значения координат в десятичных футах или в футах и дюймах. См.

также Единицы, стр. 123 и Прочие параметры, стр. 124.

Для ввода величин в футах и дюймах на экране ввода, вводите элементы,

разделенные точками (.) в следующем формате:

<Футы> [.] <Дюймы> [.] <Числитель> [.] <Знаменатель> [ENT]

(0-11)

(0-15)

(0-99)

По умолчанию знаменатель равен 16. Если знаменатель равняется 16, вы

можете не вводить его, и он не будет отображаться на экране.

Например, если вы вводите

[2] [.] [0] [8] [.] [5] [.] [ENT], на экране будет отображено

значение 2'08" 5/ (2 фута, 8 и 5/16 дюйма).

В приведенных ниже примерах показаны способы ввода различных значений.

Для ввода...

Наберите...

65' 5 3/8"

[6] [5] [.] [5] [.] [3] [.] [8] [ENT]

65'

[6] [5] [ENT]

65' 5"

[6] [5] [.] [5] [ENT]

65' 5 3/8"

[6] [5] [.] [5] [.] [6] [ENT]

5 3/8"

[0] [.] [5] [.] [3] [.] [8] [ENT] или [0] [.] [5] [.] [6] [ENT]

Совет - Числитель и знаменатель, введенные вами, автоматически преобразуются в

значение, ближайшее к одной из следующих величин: 0, 1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8,

1/16, 3/16, 5/16, 7/16, 9/16, 11/16, 13/16, 15/16.

Если знаменатель равен 16, он не отображается на экране.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Создание и открытие проекта

Для записи данных в тахеометр Focus 6 5" необходимо создать или открыть

проект.

Примечание. Перед началом работы с тахеометром Focus 6 5" убедитесь,

что вы используете необходимые настройки для проекта.

Создание нового проекта

Нажмите [MENU]. Отобразится экран МЕНЮ.

Нажмите [1]. Отобразится Менеджер проектов.

Нажмите программную кнопку Созд. Отобразится экран Созд. пркт.

Введите имя проекта.

Нажмите программную кнопку Уст для

проверки параметров проекта. Вы не

сможете изменить параметры проекта после

его создания.

Нажмите [ENT] в последнем поле экрана Уст.проекта. Будет создан новый

проект.

Примечание. В памяти инструмента может храниться не более 32

проектов.

Примечание. При появлении сообщения «БОЛЕЕ 32ПРКТ» или «Переполнение

данными» удалите хотя бы один из имеющихся проектов, чтобы освободить

место для нового проекта. Невозможно освободить место, удаляя записи

существующего проекта.

Создание контрольного проекта

Контрольный проект (или общий файл) хранит данные координат, которые

можно использовать в нескольких проектах. Для создания создать контрольного

проекта в офисе выполните приведенные ниже действия.

Нажмите [MENU]. Отобразится экран МЕНЮ.

Нажмите [1] или выберите Проекты.

Отобразится Менеджер проектов.

Переместите курсор к проекту, который

требуется использовать в качестве

контрольного.

Нажмите программную кнопку Ктрл.

Нажмите программную кнопку Да.

58 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Когда вы вводите имя или номер точки, система сначала ищет эту точку в

текущем проекте. Если точка не будет найдена, поиск будет автоматически

продолжен в контрольном проекте. Если эта точка будет найдена в контрольном

проекте, она будет скопирована в текущий проект как UP (верхняя) запись.

Измерение расстояний

ПРЕДУПРЕЖДЕНИЕ. Никогда не смотрите на солнце через зрительную трубу. Это может

привести к повреждению или потере зрения.

ПРЕДУПРЕЖДЕНИЕ. Необходимо принять меры предосторожности, чтобы люди не

смотрели на лазерный луч непосредственно или без оптического инструмента.

ПРЕДУПРЕЖДЕНИЕ. Путь лазерного луча должен проходить значительно ниже или

выше уровня глаз, если это возможно.

Примечание. Информация по сборке призменного отражателя приведена в

разделе Подготовка отражательной марки, стр. 21.

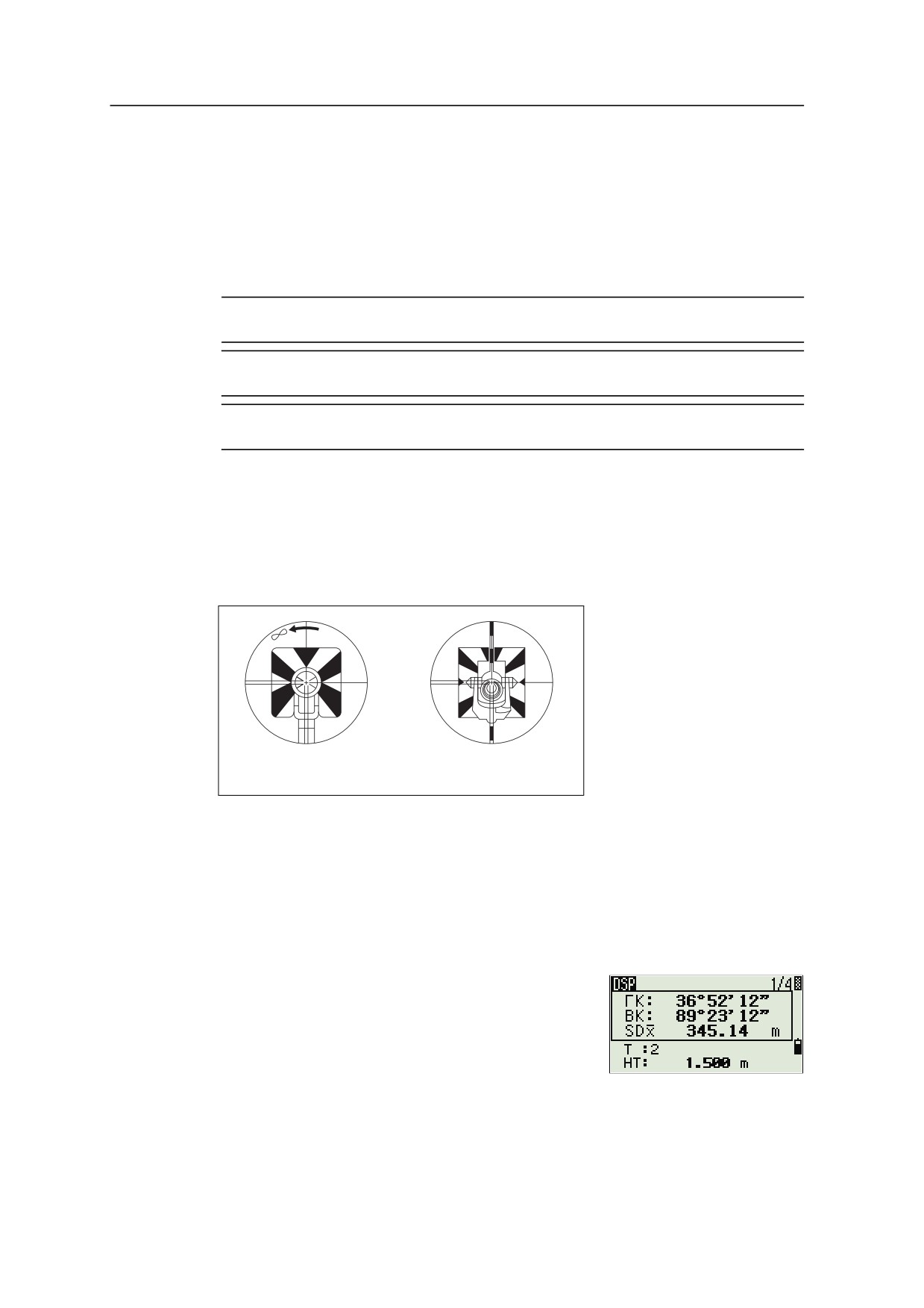

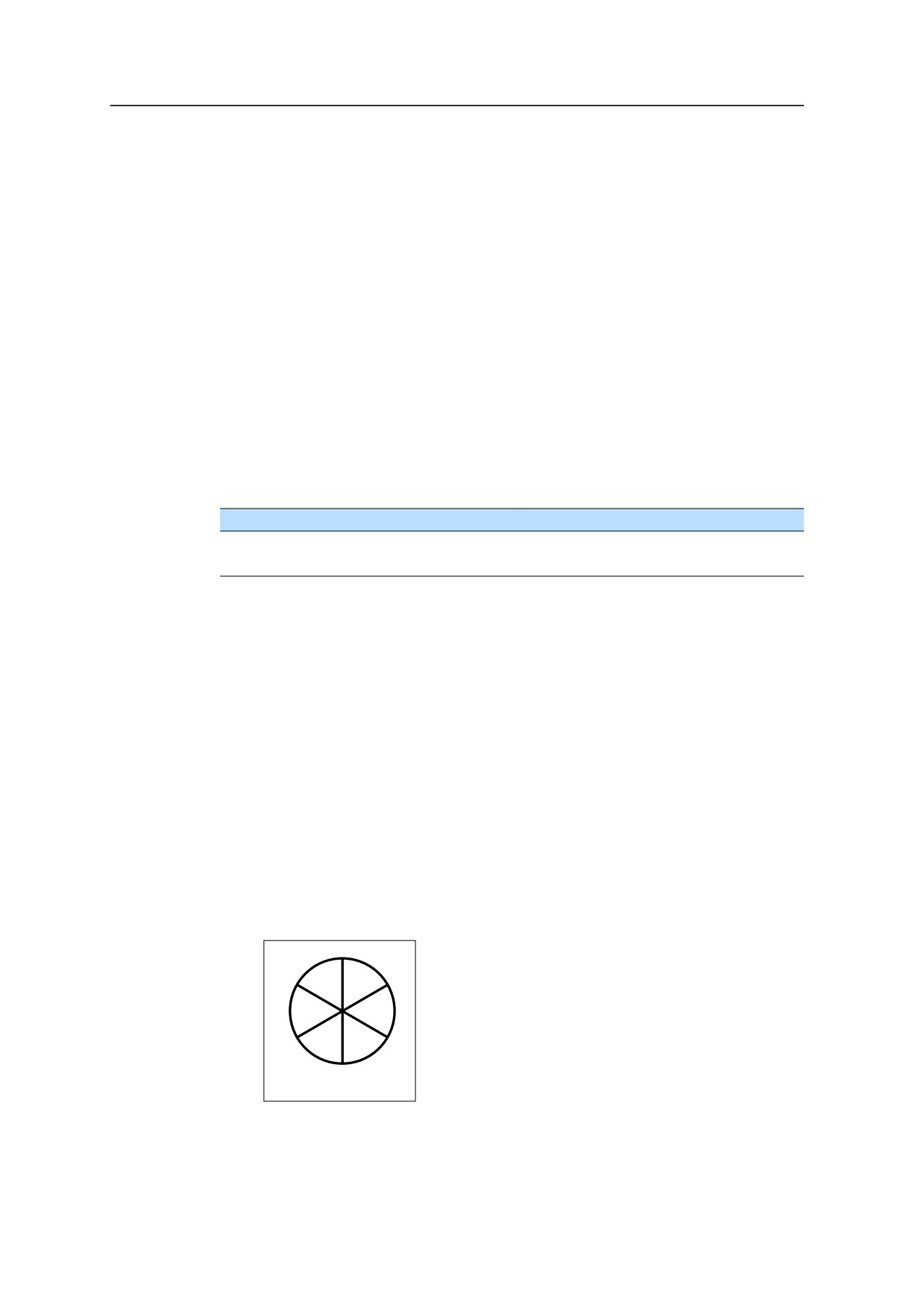

Наведение на призменный отражатель

Наведите зрительную трубу на перекрестие в центре призменного отражателя.

Наведение на

Наведение на одиночную

одиночную призму

наклонную призму

Измерение расстояния

Чтобы измерить расстояние, нажмите клавишу [MSR1] или [MSR2] в главном

экране измерений или любом другом любом экране наблюдений.

Пока инструмент выполняет измерение, постоянная призмы отображается

уменьшенным шрифтом.

Если слежение включено, измерения будут

продолжаться до тех пор, пока вы не нажмете

клавишу [MSR1], [MSR2] или [ESC]. После каждого

измерения значение расстояния обновляется.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

Для изменения высоты цели (НТ), температуры и

давления нажмите клавишу [HOT]. См. также раздел

«Клавиша [HOT]», стр. 43.

Настройки, от которых зависят величины поправок

(Корр Т-Д, Ур. моря, Корр. C&R и

Картографическая проекция) включены в

настройки проекта и индивидуальны для каждого

проекта. Чтобы изменить эти настройки,

необходимо создать новый проект. См. также

раздел Параметры проекта, стр. 105.

Просмотр и изменение настроек измерений

Нажмите и удерживайте кнопку [MSR1] или

[MSR2] в течение одной секунды.

Для перемещения курсора между полями

нажимайте [^] или [v].

Для изменения значения в выбранном поле

нажимайте [<] или [>].

Поле

Значения

Цель

Призма

Без отражателя

Конст. (постоянная призмы)

-999 мм до 999 мм

Режим

Точно

Норма

Усред (усреднение)

от 0 (непрерывно) до 99

Реж. ЗАП

Одно из следующего:

•

Толь.ИЗМ

•

Подтв

•

ВСЕ

Поле «Цель»

•

Символ «-» (тире) появляется при измерении

перед значением постоянной призмы, если в

поле «Цель» установлено значение Призма.

•

Символ "]" (правая квадратная скобка)

появляется при измерении перед значением

постоянной призмы, если в поле «Цель»

установлено значение «Без отражателя».

Символ постоянно перемещается слева направо над значением

постоянной призмы на экране.

60 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Работа с прибором

Настройки цели используются тахеометром Focus 6 5" для лучшей компенсации

циклических ошибок при измерении расстояний. Настройки цели позволяют

эффективно устранить многолучевость.

Выбор неправильных параметров цели может привести к нарушению

указанных пределов точности и интервалов для инструмента.

При наведении на призменный отражатель в безотражательном режиме

отобразится предупреждение «Мощный сигнал!?Попробуйте режим призмы» из-за

чрезмерного отражения света.

Измерение, выполненное сразу после изменения настроек цели, может занять

больше времени, чем обычно.

Поле «Реж.ЗАП»

Настройка режима записи контролирует способ работы клавиш [MSR1] и [MSR2] в

главном экране измерений.

Настройка Толь.ИЗМ установлена по умолчанию. После измерения

инструмент возвращается к главному экрану измерений и ожидает нажатия

клавиши [ENT] перед записью точки.

Если установить значение Подтв, перед записью данных отображается экран

«Запись ТЧ».

Если установить значение ВСЕ, инструмент переходит в режим быстрого

измерения и записи данных. Он автоматически запишет точку, используя

значения Т и CD по умолчанию. Затем инструмент возвращается к главному

экрану измерений для выполнения следующего измерения.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

3 Работа с прибором

62 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

ГЛАВА

Применение

В этой главе:

Q Сброс ГК (горизонтального угла) и угловые измерения

Q Установка станции

Q Разбивка

Q Кнопка Программы

Q Запись измеренных данных

Q Измерение смещений

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

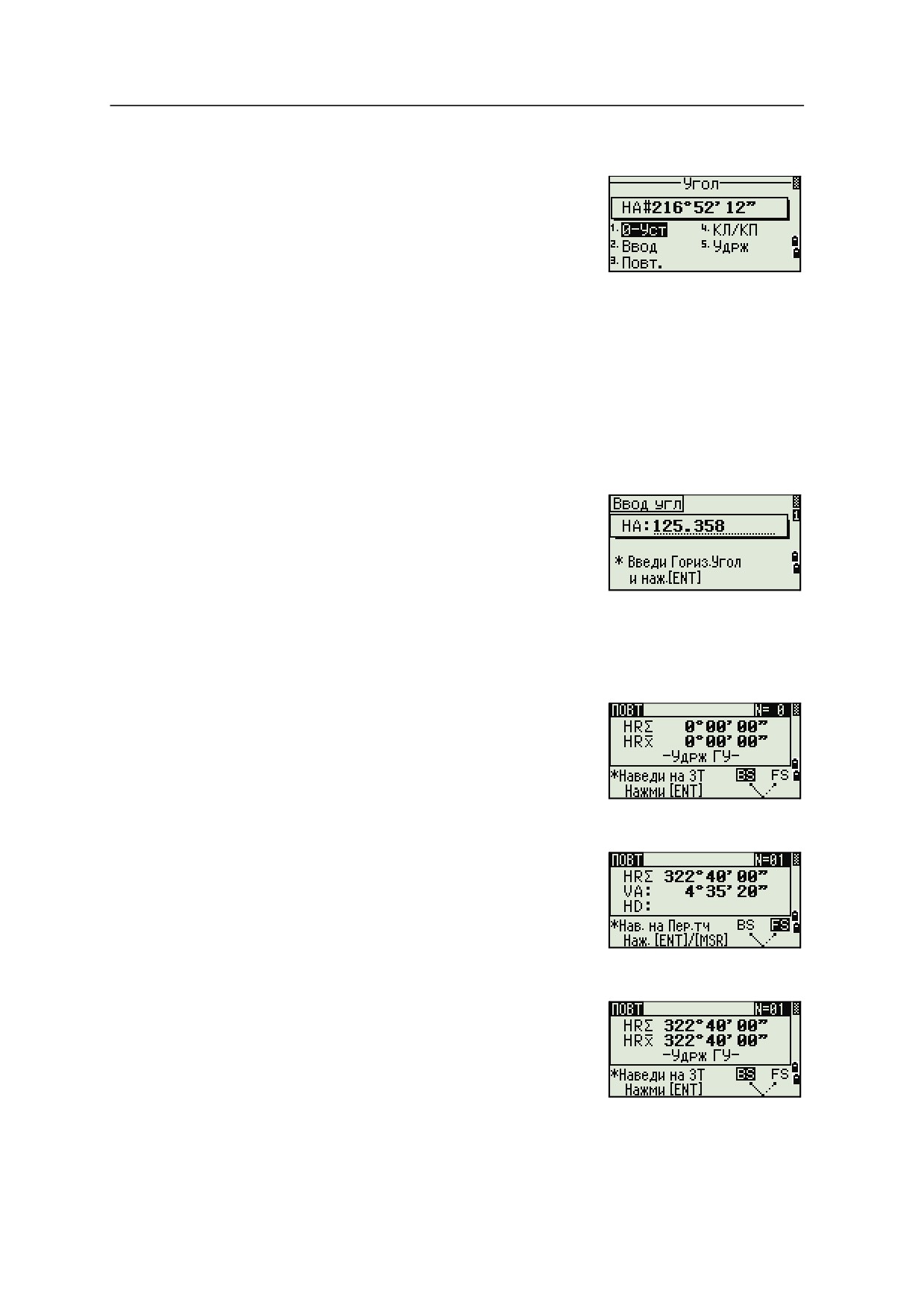

Сброс ГК (горизонтального угла) и угловые измерения

Чтобы открыть меню Угол, нажмите клавишу [ANG]

в главном экране измерений. Для выбора команды

из этого меню нажмите соответствующую

цифровую клавишу или, используя клавиши

курсора [<] или [>], выберите команду и затем

нажмите [ENT].

Установка горизонтального угла в 0

Нажмите клавишу [1] или выберите 0-Уст в меню Угол для установки

горизонтального угла в 0. После установки угла вы вернетесь в главный экран

измерений.

Ввод горизонтального угла

Нажмите клавишу [2] или выберите Ввод в меню

Угол для появления строки ввода угла. Введите

горизонтальный угол, используя цифровые

клавиши, и затем нажмите [ENT].

Для ввода 123°45'50" нажмите [1] [2] [3] [.] [4] [5] [5] [0].

Отображаемое значение округляется до минимального большего угла.

Запись передней точки после повторных угловых измерений

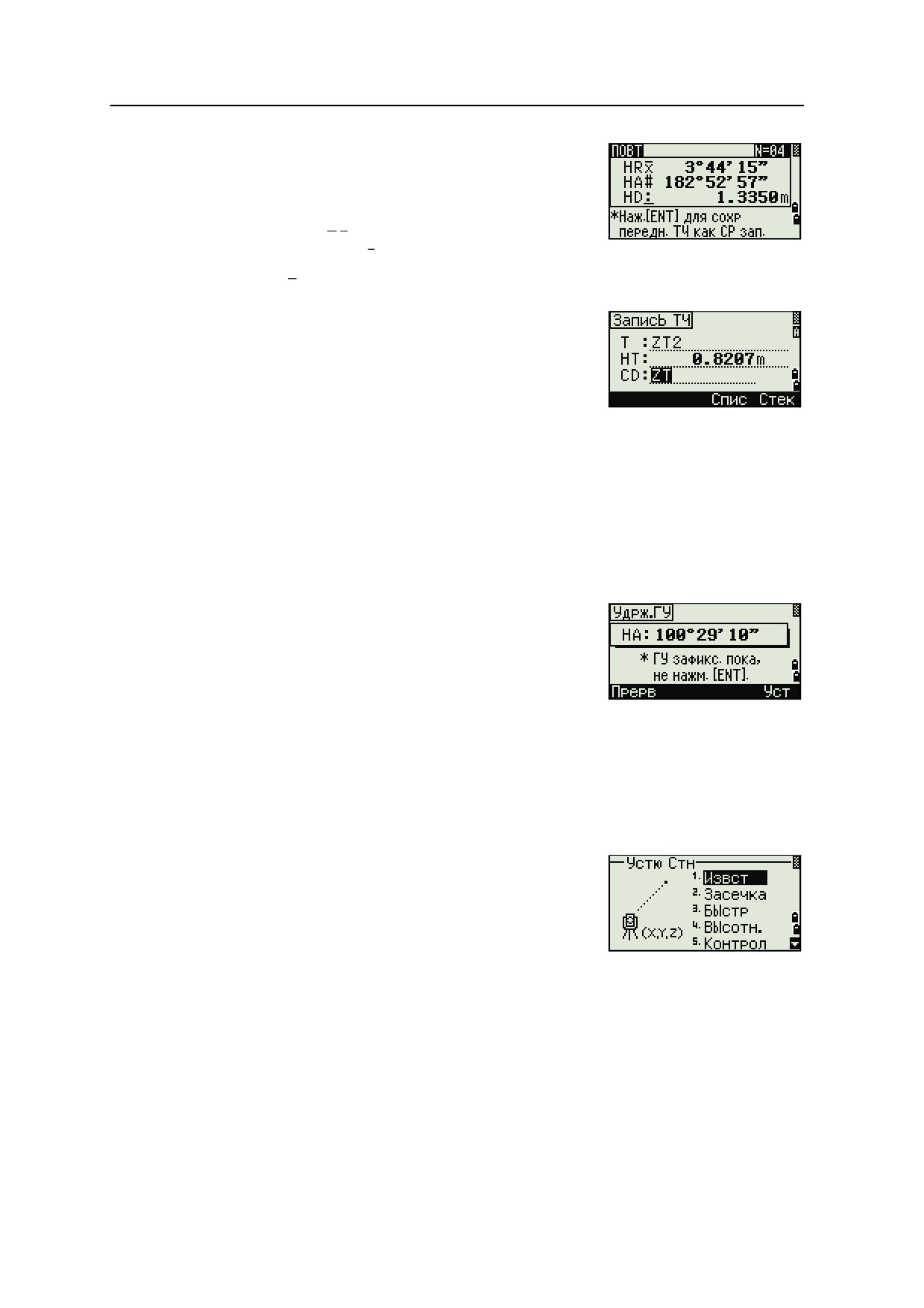

Нажмите клавишу [3] или выберите Повт. для

активизации режима повторных угловых

измерений. На экране будет отображено

HR=0.

Наведитесь на заднюю точку (BS) и нажмите

[ENT].

Наведитесь на переднюю точку (FS) и

нажмите [ENT].

Горизонтальный угол накапливается, и

значение снова зафиксировано.

Для прекращения угловых измерений

нажмите [ESC].

Когда вы накопите достаточное количество

измерений горизонтального угла между

задней и передней точками, произведите

измерение на переднюю точку, нажав [MSR1]

или [MSR2].

64 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Появится осреденное значение

горизонтального угла. Это значение

фиксировано, пока процесс измерений не

будет завершен или прерван.

HRx = HR∑ ÷ N

HA = BSAz + HRx (нормализовано)

HRx не обновляется, даже если инструмент сместится.

Нажмите [ENT] для сохранения наблюдения на

переднюю точку как CP запись. Проверьте

значения T/HT/CD и затем нажмите [ENT] для

записи.

При повторных угловых измерениях значение ГК

меняется на HR∑. Количество повторений углов

отображается вверху экрана (например, N= 5).

Измеренное значение горизонтального угла может быть не более 1999°59’59"5.

Эта функция сохраняет сырые и XYZ данные в виде СР записей невзирая на

настройки хранения БД.

Удержание горизонтального угла

Нажмите клавишу [5] или выберите Удрж в меню

угловых измерений для фиксации текущего

значения горизонтального угла.

Чтобы установить отображаемое на экране

значение горизонтального угла нажмите [ENT] или

программную клавишу Уст.

Чтобы прервать процесс и вернуться в главный экран измерений нажмите [ESC]

или программную кнопку Прерв.

Установка станции

Чтобы открыть меню Уст. СТН нажмите [STN] в

главном экране измерений.

Для выбора команды из этого меню нажмите

соответствующую цифровую клавишу или,

используйте клавиши курсора [<] или [>] чтобы

выбрать команду и затем нажмите [ENT]. Нажмите [^]

или [v] для перемещения между страницами.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

Подсвеченной остается последняя использованная

функция.

Установка станции по точке с известными координатами или

азимутом

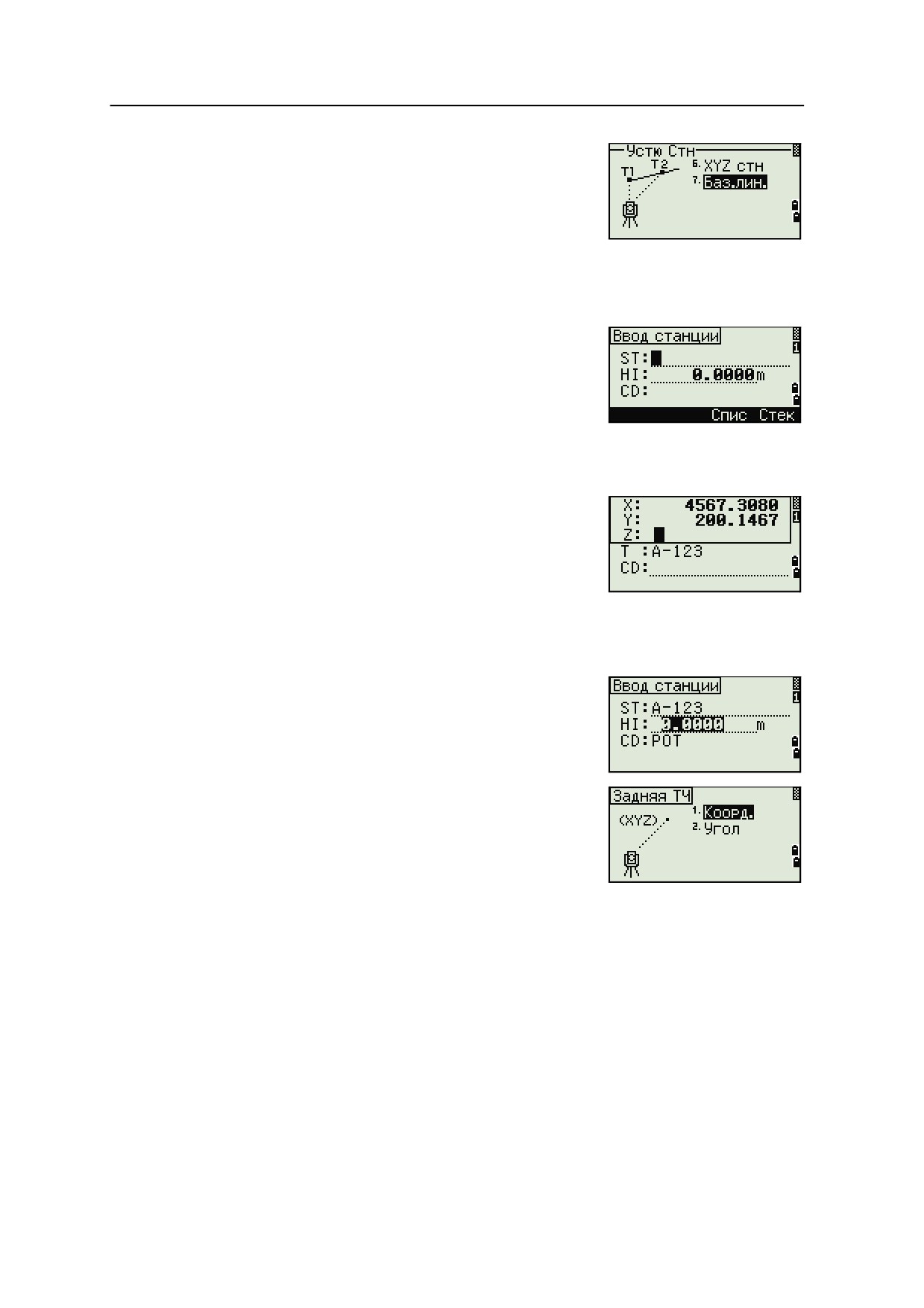

Нажмите [1] или выберите Извст в меню Уст.

СТН.

Введите имя или номер точки в поле ST.

Если ввести номер известной точки, то

на экране появятся координаты этой

точки и курсор автоматически установится в поле высоты

инструмента - HI.

Если вводится номер точки, которая не

существует, то появляется экран ввода

координат точки. Введите координаты и

нажмите [ENT] после ввода каждого поля.

Новая точка сохраняется в памяти после

нажатия клавиши [ENT] в последнем поле

CD.

Если точка имеет код, он появится в поле CD.

Введите высоту инструмента и затем

нажмите [ENT].

Появится экран Задняя ТЧ.

Выберите способ, который Вы будете

использовать для ориентировки на заднюю

точку.

Путем ориентации на заднюю точку по

введенным координатам.

Путем ориентации на заднюю точку по введенным азимуту и углу,

см. стр. 68.

66 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Ориентация на заднюю точку с известными координатами

Задняя точка

(Xb, Yb, Zb)

Станция

(Xi, Yi, Zi)

Нажмите клавишу [1] или выберите Корд. в

меню ввода задней точки для появления

экрана ввода координат задней точки.

Введите имя задней точки. Если точка

существует в текущем проекте, то на экране

появятся ее координаты.

Если Вы будете проводить измерение

расстояния на ЗТ, то введите высоту

отражателя в поле HT.

Наведитесь на ЗТ. Нажмите клавишу [ENT] для

завершения установки станции.

Если вам необходимо записать

полноценное наблюдение, т.е.

(HA/VA/SD) нажмите [MSR1] или [MSR2].

Азимут вычисленный по координатам

Если измерено расстояние на ЗТ с

известными координатами нажмите на

клавишу [DSP] для отображения экрана

QA. На экране QA можно просмотреть

величины dHD/dVD которые

показывают разницу между измеренным

расстоянием и расстоянием, вычисленным по известным

координатам.

Для записи станции нажмите [ENT].

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

После измерения расстояния нажмите [ENT]

для завершения установки станции. Записи

ST и F1 сохраняются в текущем проекте.

Наведение на заднюю точку посредством ввода азимута

Задняя точка

Азимут

Станция

(Xi, Yi, Zi)

Нажмите [2] или выберите Угол в экране

выбора типа задней точки для ввода азимута.

Если вы не желаете вводить какое либо имя

задней точки (только ввести азимут),

нажмите клавишу [ENT] в поле ЗТ.

Введите азимут на заднюю точку в поле AZ.

При нажатии на клавишу [ENT] без ввода

азимута в поле AZ будет автоматически

установлено значение 0°00’00".

Наведите на ЗТ и нажмите [ENT]. Записи ST и

F1 будут сохранены в проекте.

68 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Установка станции с использованием обратной засечки на

известные точки

Для установки станции при помощи обратной засечки используются измерения

углов/расстояний на известные точки.

Известная точка1

(X1, Y1, Z1)

Известная точка 2

(X2, Y2, Z2)

Станция(Xi, Yi, Zi)

Вы можете использовать максимум 10 точек для засечки. Можно производить

измерения как углов и расстояний, так и только углов. Вычисление

производиться автоматически, как только будет сделано необходимое

количество измерений.

Можно удалить неправильно сделанные измерений и произвести перерасчет

при необходимости.

Также вы можете выбрать заднюю точку.Если угол между известной точкой 1 и

известной точкой 2 (измеренные от точки станции) очень острый или тупой

результирующее решение может быть геометрически неверным. Для

достижения геометрической правильности выбирайте известные точки (или

точку станции) так, чтобы они были разнесены в пространстве.

Нажмите клавишу [2] или выберите Засечка в

меню Уст. Стн для входа в меню обратной

засечки.

Введите имя первой наблюдаемой точки

(TЧ1).

Введите высоту цели и нажмите [ENT].

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

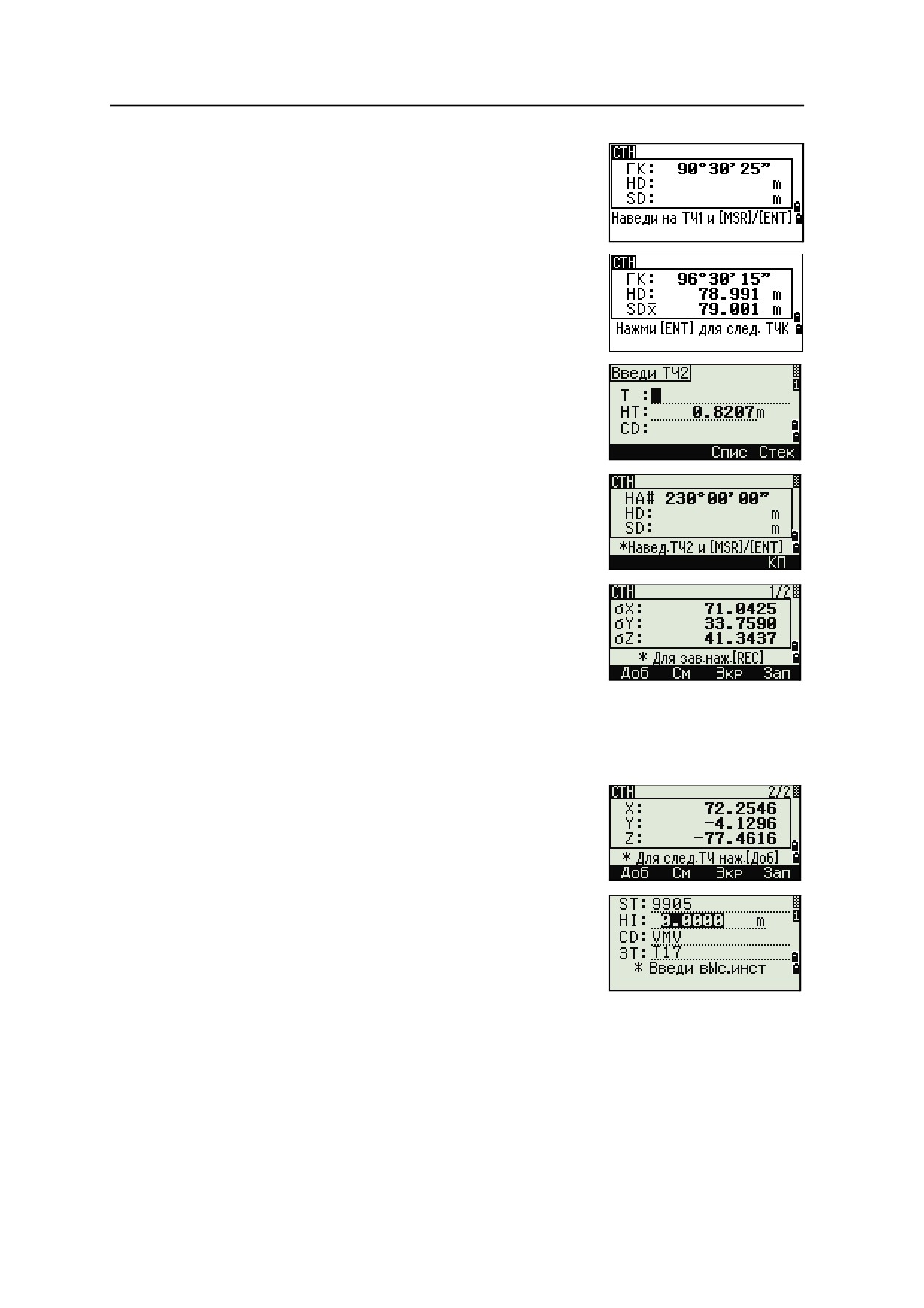

Наведитесь на ТЧ1 и нажмите [MSR1] или

[MSR2].

Для измерения следующей точки нажмите

[ENT].

Введите вторую точку (ТЧ2) и высоту

отражателя.

Измерьте вторую точку и нажмите [ENT].

Когда инструмент получит достаточное

количество данных, он вычислит координаты

станции.

Если доступно больше минимального

количества данных, появится экран

стандартных отклонений.

Чтобы увеличить точность засечки

можно выполнить дополнительные

измерения. Для этого нажмите на

программную кнопку Доб. Информация о том, как использовать

программную кнопку См приведена в разделе Дополнительные

возможности: просмотр и удаление измерений засечки, стр. 71.

Если результат вас устраивает, нажмите

программную кнопку Зап или [ENT] для записи

станции.

Введите высоту инструмента, если это

требуется и нажмите [ENT]. В поле ST по

умолчанию устанавливается значение

«последняя запись PT+1».

10. Имя точки можно изменить, если установить

курсор в поле ST и редактировать или

поменять текст.

70 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Если в поле Разм.СТ вы установили Да, в поле ST по умолчанию появится

последний номер ST + 1. Подробнее об этом см. Прочие параметры,

стр. 124.

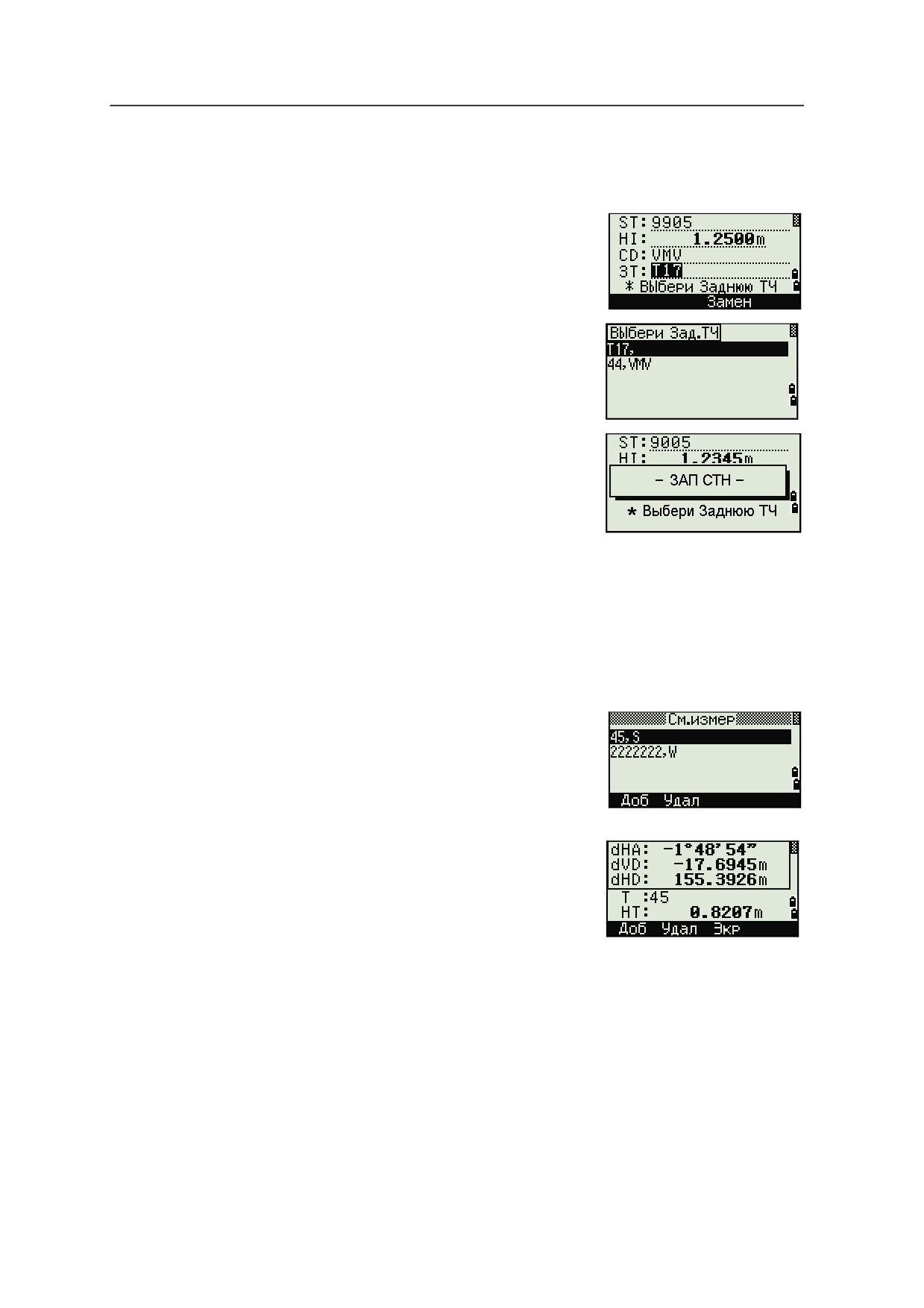

В качестве задней точки по умолчанию будет

первая измеренная точка.

11. Чтобы изменить ЗТ, нажмите программную

кнопку Замен.

12. Выберите заднюю точку ЗТ и нажмите

клавишу [ENT].

13. Для завершения засечки нажмите [ENT] когда

курсор находится в поле ЗТ.

Для вычисления засечки должны быть

произведены измерения углов минимум на 3

точки или одно угловое измерение и одно

измерение расстояния и угла.

Высота станции может быть вычислена, если измерялось расстояние.

Если расстояние не измерялось, то высота станции рассчитывается с

использованием только угловых измерений на точки с известными

трехмерными координатами.

Дополнительные возможности: просмотр и удаление измерений засечки

Нажмите программную клавишу См в экране

вычисления станции (сигма или координаты) для

контроля измерений на каждой точке.

dHA Распределенная ошибка ГК по каждому

направлению

dVD Вертикальная ошибка между измеренным и

вычисленным расстоянием

dHD Ошибка по горизонтальному проложению между

измеренным и вычисленным расстоянием

Если требуется удалить измерение (возможно из-за больших ошибок),

установите курсор на ту точку, которую надо удалить, и затем нажмите

программную клавишу Удал. После удаления, координаты станции будут

автоматически перевычислены.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

Чтобы продолжить наблюдения, нажмите

программную клавишу Доб. Появится экран для

ввода следующей точки.

Быстрая установка станции без ввода координат

Точка станции (ST) в этой функции определяется как точка с новым номером.

Для новой точки координаты сохраняются как MP (0, 0, 0). Если станция ST

была вручную изменена на известную точку, то установка станции

производится с координатами этой точки.

Для быстрой установки станции нажмите

клавишу [3] или выберите Быстр в меню

установки станции.

Точка станции (по умолчанию - последняя

записанная точка ТЧ+1 или ST+1 (в зависимости

от установки в поле Разм.СТ)

Высота инструмента

Задняя точка (пусто)

Азимут на заднюю точку (по умолчанию - ноль)

По умолчанию задней точке номер не

присваивается. Оставьте это поле пустым

или введите имя задней точки.

Азимут на заднюю точку (AZ) по умолчанию

равен нулю, новы можете изменить это

значение.

Чтобы завершить установку станции, наведитесь на заднюю точку и

нажмите [ENT].

Когда вы нажимаете [ENT] в поле AZ, в полях HA и AZ устанавливаются

введенные вами значения.

Даже если точки ST и ЗТ являются известными точками, эта функция не

вычисляет угол на заднюю точку AZ автоматически. Для вычисления AZ между

двумя известными точками (ST и ЗТ) используйте функцию Уст. Стн > Извест.

Дополнительная информация содержится в разделе Установка станции по точке

с известными координатами или азимутом, стр. 66.

72 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

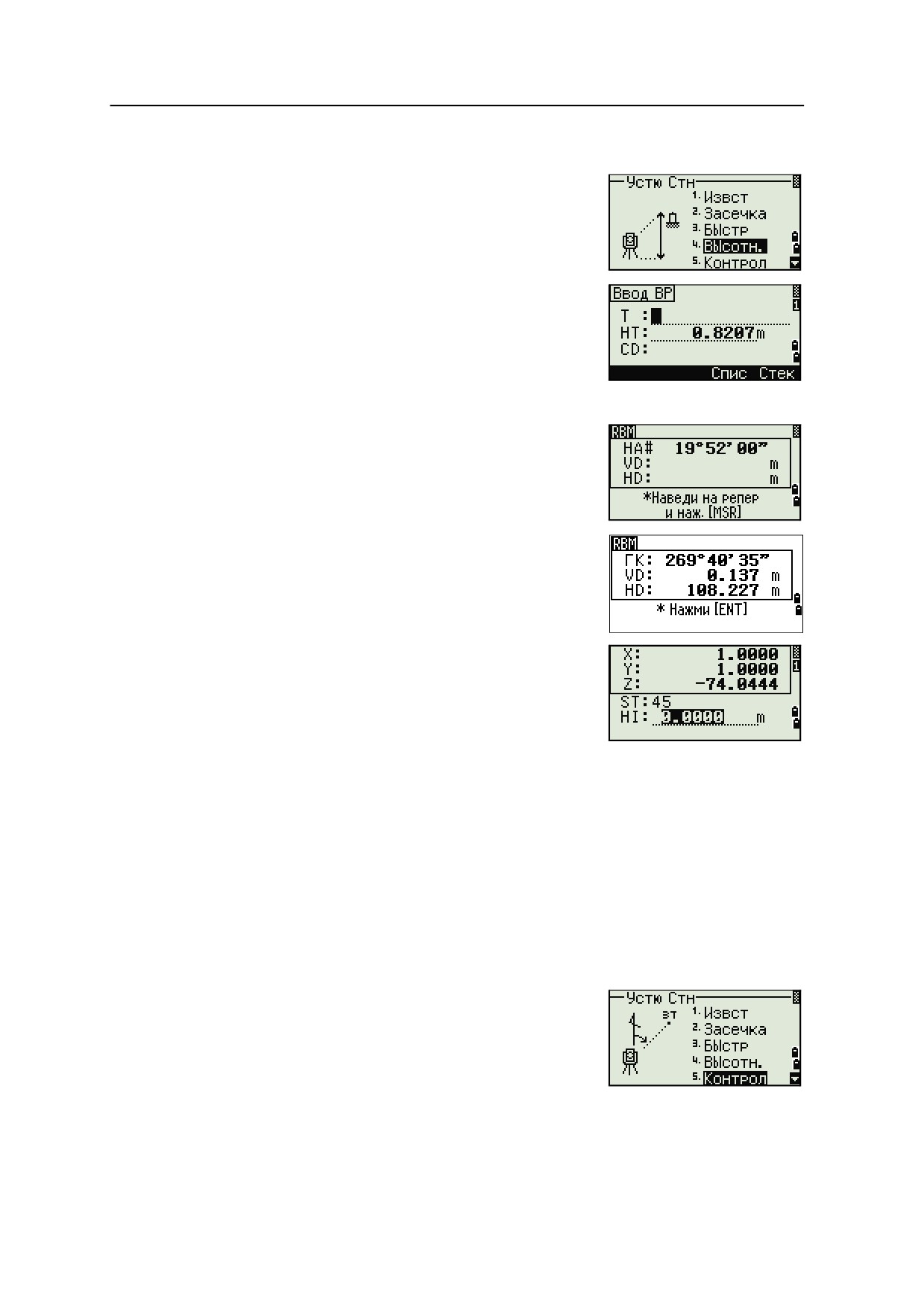

Определение высоты станции

Нажмите [4] или выберите Высотн в меню

установки станции.

Введите имя точки с известной высотой BР

(высотный репер) и нажмите [ENT]. Если точка

найдена в проекте, то курсор переместится в

поле HT (высота отражателя).

Введите высоту отражателя - HT и нажмите

[ENT].

Наведитесь на отражатель, установленный на

точке BР и нажмите [MSR1] или [MSR2].

Будут отображены обновленные координаты

станции. Высота инструмента HI может быть

изменена в этом экране.

Для записи обновленных координат станции

нажмите [ENT].

Примечание. Когда высота инструмента HI изменяется, координата Z

обновляется до записи станции.

Установка станции должна быть завершена перед использованием функции

Высотной привязки.

Контроль и восстановление направления на заднюю точку

Примечание. Установка станции должна быть сделана до выполнения

функции контроля задней точки. Эта функция всегда ссылается на заднюю

точку из последней записи станции, сохраненной в текущем открытом

проекте.

Для выбора функции контроля задней точки

нажмите [5] или сделайте одно из следующего

и выберите Контрол в меню установки

станции.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

Текущий отсчет ГК

ЗТ

Горизонтальный угол HA на заднюю точку ЗТ в

последней установке станции. Введите

координаты станции для наблюдения без записи

данных.

Сделайте одно из следующего:

Для восстановления горизонтального угла, такого, каким он был при

установке последней станции, наведите трубу на заднюю точку и

нажмите программную клавишу Сброс или [ENT].

Для отмены действия и возврата к главному экрану измерений

нажмите программную кнопку Прерв или [ESC].

Функция Базовые координаты XYZ

Функция Базовые координаты XYZ не сохраняет запись станции, поэтому

функция Контроль ЗТ не может проверить заднюю точку, если вы

устанавливаете станцию при помощи функции Базовые координаты XYZ.

Чтобы сохранить сырые данные, используйте любую другую функцию из меню

Уст. Стн. Эта функция не сохраняет запись станции в проекте.

Вы можете использовать эту функцию без открытия проекта. Если при

использовании этой функции открыт какой-то проект, СО записи сохраняются

чтобы показать, что базовые координаты инструмента были изменены.

Чтобы вызвать функцию Базовые координаты

XYZ, нажмите [6] или выберите XYZ стн в

меню установки станции.

По умолчанию отображаются текущие

значения XYZ для инструмента.

Введите новые значения XYZ для

инструмента и нажмите [ENT].

Сделайте одно из следующего:

Для восстановления горизонтального

угла, введите значение в поле НА и нажмите [ENT].

Если необходимости в восстановлении

значения горизонтального угла нет,

оставьте поле НА пустым и нажмите

[ENT].

Вы вернетесь к главному экрану измерений.

74 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

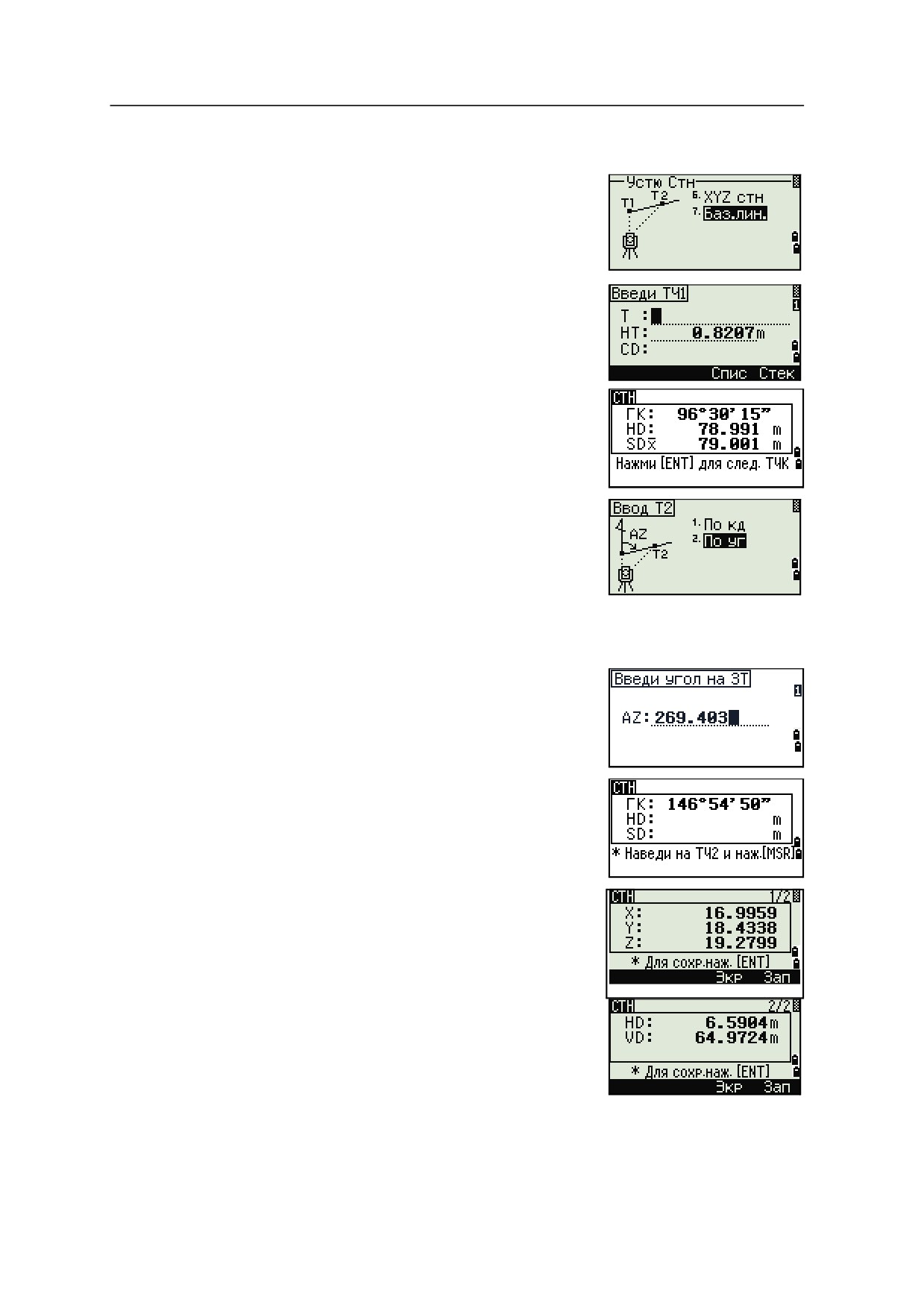

Засечка по двум точкам вдоль известной линии

Для вызова функции Известная линия

нажмите [7] или выберите Баз.лин. в меню

установки станции.

Введите известную точку как ТЧ1.

Если вы вводите имя новой точки, появляется

экран ввода координат.

Наведитесь на ТЧ1 и нажмите [MSR1] или

[MSR2] чтобы выполнить измерение. Нажмите

[ENT].

Выберите способ определения известной

линии:

Для описания линии с помощью ввода

координат точки ТЧ2 нажмите [1] или

выберите По кд.

Для описания линии с помощью ввода азимута, нажмите [2] или

выберите По уг.

Если вы выбрали По уг, появится экран ввода

азимута. Введите значение угла и нажмите

[ENT].

Появится экран измерений.

Наведитесь на ТЧ2 и нажмите [MSR1] или

[MSR2] чтобы выполнить измерение. Нажмите

[ENT].

Когда точка ТЧ2 будет измерена, прибор

вычислит координаты станции.

Чтобы записать координаты станции

нажмите [ENT] или программную кнопку Зап.

Для контроля измерения нажмите

программную кнопку Экр. Если вы

определяете линию путем ввода азимута,

будут показаны величины HD и VD между

ТЧ1 и ТЧ2.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

Если вы определяете линию путем ввода координат ТЧ2, будут показаны

разности горизонтального проложения (dHD) и вертикального расстояния

(dZ) между измеренными и введенными вами данными.

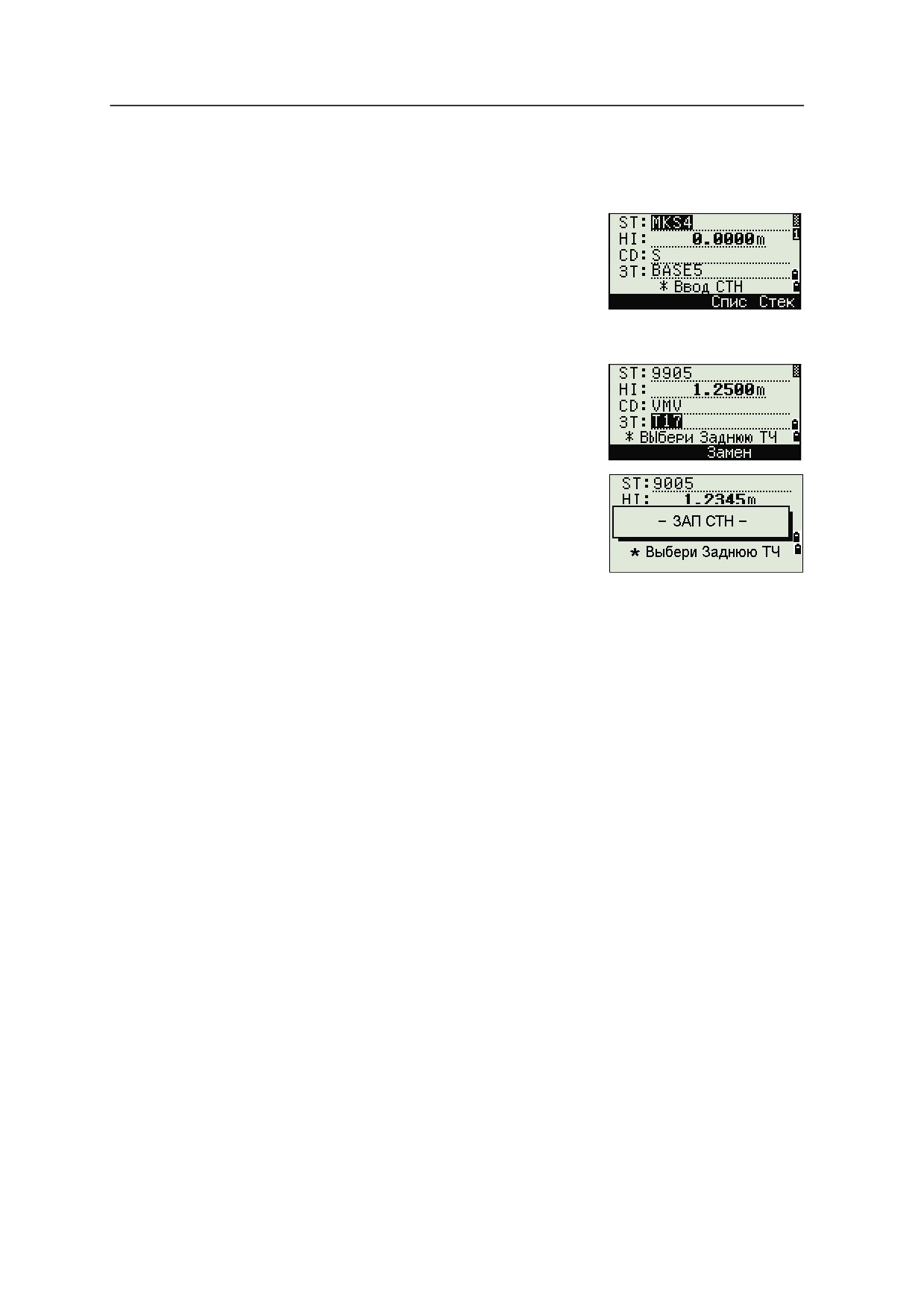

Введите имя станции, высоту инструмента

(HI) и код объекта (CD) при необходимости.

По умолчанию имя станции будет

соответствовать последней записанной ТЧ+1

или последней записанной ST+1 в

зависимости от установки параметра

Разм.СТ.

По умолчанию задняя точка становится

первой точкой (ТЧ1). Чтобы изменить это,

выберите поле ЗТ и затем нажмите

программную кнопку Замен.

10. Чтобы закончить запись координат станции,

нажмите [ENT] в поле ЗТ.

Примеры записей

CO, Temperature:20C Pressure:1013hPa Prism:0 …

ST,9005, ,265, ,1.2350,150.40300,150.40300

F1,265,1.6040,79.0010,90.30150,89.35260,

F1,200,1.4590,50.2300,269.4035,93.50110,

CO, P1-P2 HD=122.0350 VD=0.5600

76 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Разбивка

ВЫШ

ВП

НИЖ

НАЗ

ВП

Высота

цели

ВЫШ

НИЖ

Для входа в меню Разбив. нажмите [S-O].

Вынос в натуру точки по углу и расстоянию

Для отображения экрана ввода горизонтального проложения и угла

нажмите [1] или выберите HA-HD в меню Разбив.

Введите значения и нажмите [ENT].

Горизонтальное проложение от точки стояния до

точки разбивки

dVD Превышение от точки стояния до точки разбивки

Горизонтальный угол

Если вы нажимаете [ENT] без ввода горизонтального угла, используется текущее

значение HA.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

Поверните инструмент до тех пор, пока dHA

не будет равен числу, близкому к 0°00’00".

Наведитесь на цель и нажмите [MSR1] или

[MSR2].

Когда измерение будет завершено, то на

экране будет показана разница между текущим положением отражателя и

требуемой точкой разбивки.

dHA

Разница по ГК

П/Л

Вправо/Влево (Поперечная ошибка)

ВП/НАЗ

Вперед/Назад (Продольная ошибка)

НИЖ/ВЫШ

Ниже/Выше

Если измерения выполнено, величина НИЖ/ВЫШ и Z координата

обновляются при изменении вертикального угла VA.

Если вы нажмете клавишу [HOT] в любом

экране наблюдений, появится меню горячих

клавиш. Вы можете использовать это меню в

любое время чтобы изменить высоту

отражателя HT, температуру и давление T - P.

Использование клавиши [DSP] для переключения между экранами

Нажмите [DSP] для переключения между экранами выноса в натуру. Доступны

следующие экраны:

S-O1

S-O2

S-O3

S-O4

dHA←

R←

OUT↑

CUT↑

S-O5

S-O6

S-O7

S-O8

rSD

rVD

rHD

Экран S-08 доступен только в том случае, если установлены вторые единицы

измерения расстояния. Дополнительная информация приведена в разделе

Прочие параметры, стр. 124.

При каждом нажатии на [DSP], появляется следующий экран. Если вы нажали

[DSP] в последнем экране (S-O7 или S-O8 если установлены вторые единицы

измерения расстояния), появится экран S-01.

Чтобы изменить экраны S-02, S-03 и S-04, удержите клавишу [DSP] одну секунду.

Дополнительная информация приведена в разделе Выбор пунктов,

отображаемых в главном экране измерений, стр. 34.

78 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Для записи точки разбивки [ENT]. Номер точки по

умолчанию принимается равным номеру

последней записанной точки +1.

Нажмите [ENT] для записи координат точки.

После записи точки прибор вернется в экран

измерений. Вы можете продолжить наблюдения

или нажать клавишу [ESC] для ввода нового

расстояния и угла.

Вынос в натуру точки по координатам

Для выноса в натуру точки по координатам

нажмите [2] или выберите XYZ в меню Разбив.

Введите имя точки, которую вы хотите

вынести в натуру и нажмите [ENT].

Вы можете также задать точку, введя код

точки или радиус от инструмента.

Если будет найдено несколько точек, они

отображаются в списке. Используйте [^] или

[v] для перемещения по элементам списка.

Используйте [<] или [>] для перемещения

между страницами списка.

Выберите точку в списке и нажмите [ENT].

После выбора точки появится угол поворота

и расстояние до точки.

Поверните инструмент до тех пор, пока dHA

не будет равен числу, близкому к 0°00’00".

Нажмите [MSR1] или [MSR2].

dHA

Разница по ГК

Расстояние до точки разбивки

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

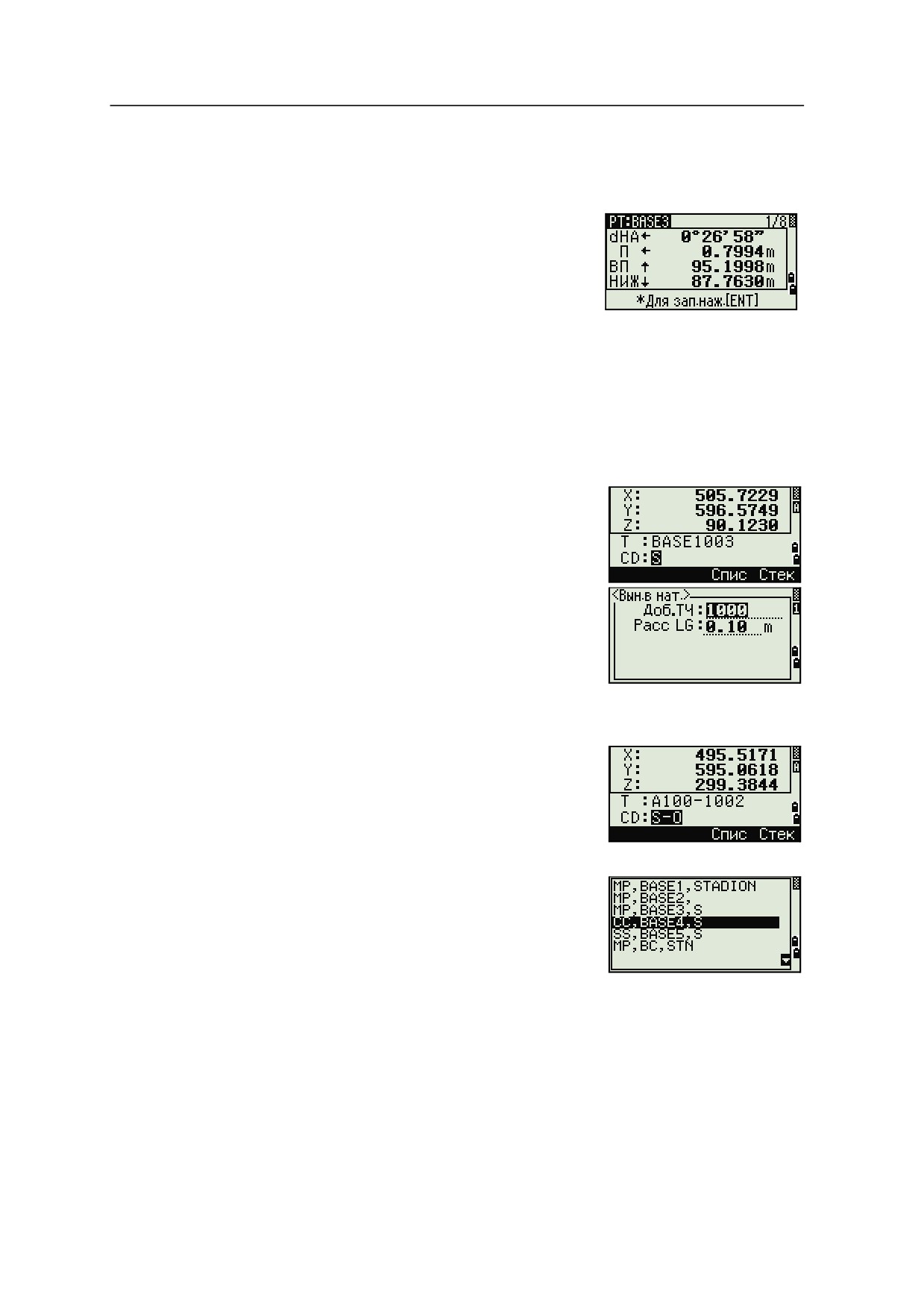

Попросите реечника как можно более точно выйти на нужную точку.

Когда отражатель будет в требуемом месте, ошибка, отображаемая на

экране станет 0.000 м (или 0.000 фт).

dHA

Разница в горизонтальном угле

П/Л

Вправо/Влево (Поперечная ошибка)

ВП/НАЗ

Вперед/Назад (Продольная ошибка)

НИЖ/ВЫШ

Ниже/Выше

Примечание. Для переключения между экранами нажмите [DSP]. Эта функция

работает так же, как для разбивки по углу и расстоянию, за исключением

того, что счетчик экранов (например, S-01/8) не отображается.

Дополнительная информация приведена в разделе Использование клавиши

[DSP] для переключения между экранами, стр. 78.

Примечание. Если выполнено измерение, величина НИЖ/ВЫШ и Z координата

обновляются при изменении вертикального угла VA.

Для записи точки нажмите [ENT]. По

умолчанию будет установлено имя точки T +

1000.

Примечание. Используйте поле Доб.ТЧ в МЕНЮ >

Установ > Разбивка для определения целого числа,

которое будет добавляться к номеру выносимой точки

чтобы создать новый номер для записи выносимой

точки. Значение по умолчанию равно 1000. Например,

при разбивке точки ТЧ3 с таким значением, запись

точки разбивки будет с номером 1003. Дополнительная

информация приведена в разделе Разбивка, стр. 123.

После записи точки вы вернетесь в экран

измерений. При нажатии клавиши [ESC] вы сможете

выбрать новую точку в экране ввода Т/CD/R. Если

для введенной точки выноса использовалось одно

имя точки, ТЧ по умолчанию будет следующая

ТЧ+1.

Если вы выбирали точку из списка, то вы вернетесь

обратно в список выбора точек, в котором не будет

уже выбранных точек. Нажмите клавишу [ESC] для

возврата в экран ввода точки.

80 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

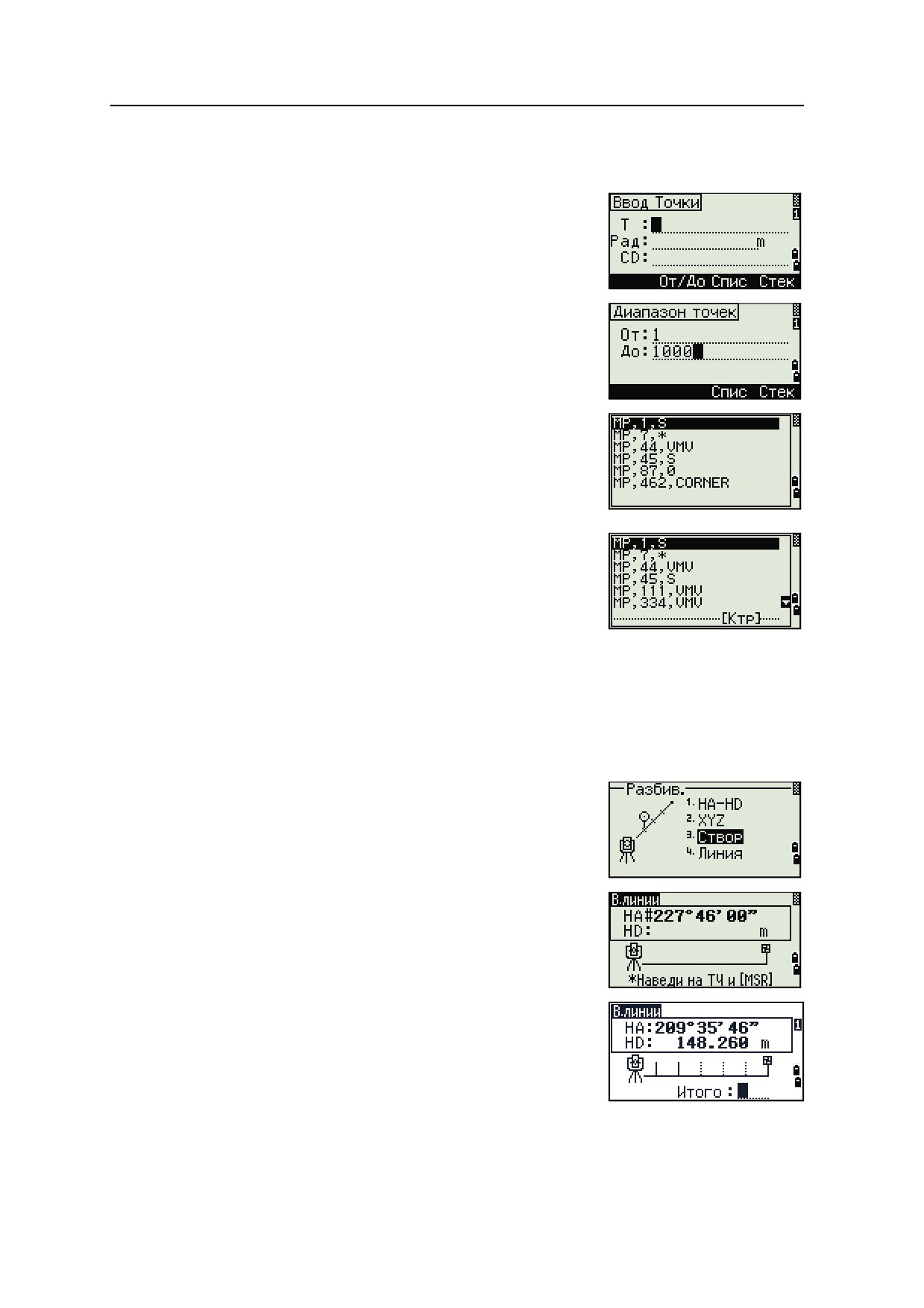

Дополнительные возможности: задание списка точек по диапазону их

имен

Нажмите программную клавишу От/До когда

курсор находится в поле Ч для ввода точек по

диапазону.

Введите первую точку (в поле От) и

последнюю точку (в поле До). Диапазон

может быть меньше чем 1001 точка.

Если точки были найдены, то появляется

список точек «От» и «До».

Выберите точку, используя клавиши курсора

[^] или [v] и нажмите [ENT] для перехода в экран

разбивки.

Если у Вас имеется контрольный проект и

дополнительные точки найдены в нем, то в

конце списка появляется программная

клавиша Конт.

Вынос в натуру створа

Эта функция делит линию между инструментом и первой измеренной точкой на

введенное число, что позволяет вам сделать вынос в натуру точек по створу

через заданный интервал.

Нажмите [3] или выберите Створ в меню

разбивки.

Установите базовую линию. Для этого

установите отражатель на линию (конечная

точка) и нажмите [MSR1] или [MSR2].

Введите количество точек разбивки в поле

Итого.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

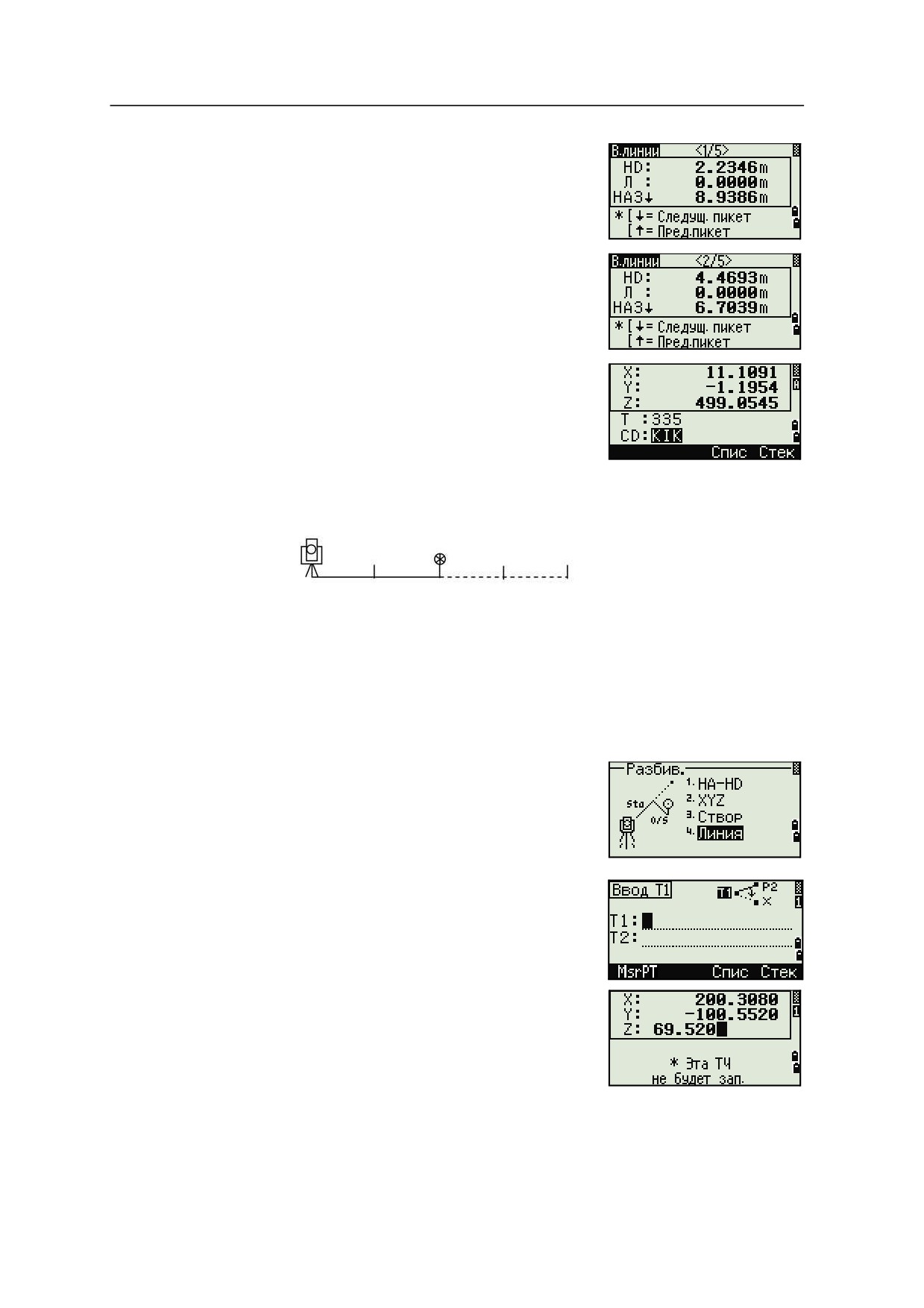

Появляется экран для выноса первой точки

(от инструмента).

Наведитесь на призму и нажмите клавишу

[MSR1] или [MSR2].

Для перехода к следующей точке

воспользуйтесь клавишами курсора [^] или [v].

Для записи точки в качестве точки разбивки

(SO) нажмите [ENT].

Примечание. Например, если измеренная вами

точка находится на расстоянии 100 м от

инструмента и в поле Итого установлено 2, будут вычислены для выноса в

натуру следующие четыре точки:

<1/2>

<2/2>

<3/2>

<4/2>

50 м

100 м

150 м

200 м

Вынос в натуру линии

Эта функция позволяет сделать вынос в натуру линии по расстоянию от первой

точки Sta, смещению O/S и превышению dZ от заданной линии.

Нажмите [4] или выберите

Линия в меню разбивки.

Введите первую точку линии (Т1).

Примечание. Если вы нажмете [ENT] без ввода

имени точки, вы сможете ввести временные

координаты, которые не сохраняются в проекте.

Иначе можно нажать программную клавишу MSR.

82 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

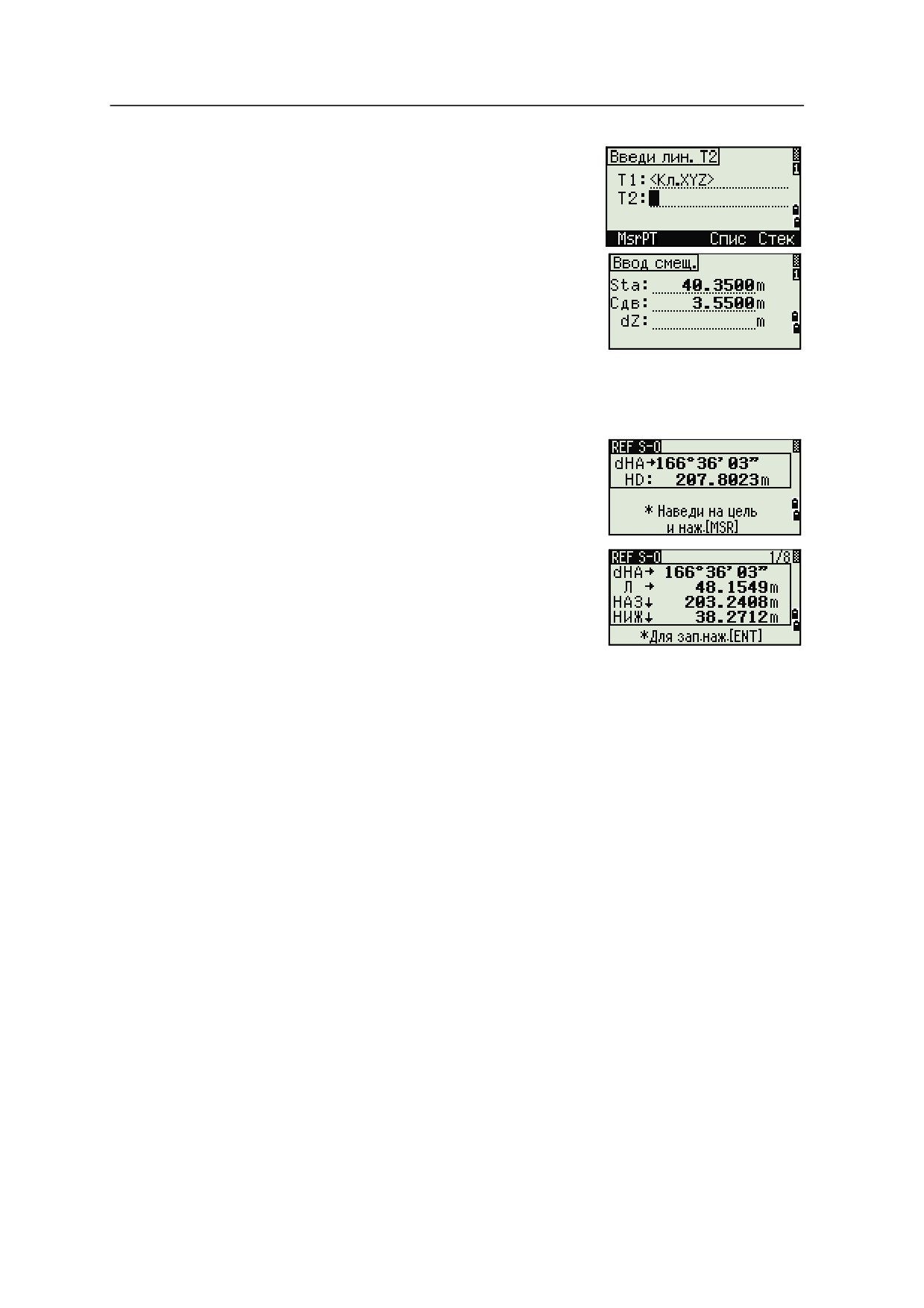

Введите вторую точку (Т2) линии.

Введите смещение от линии.

Нажмите [ENT] в пустом поле для ввода

значения 0.0000.

Sta

Расстояние от Т1 вдоль линии

Сдв

Расстояние перпендикулярно линии

(+)

Правая сторона линии Т1-Т2

(-)

Левая сторона линии Т1-Т2

Разность высот от линии

Поворачивайте инструмент до тех пор пока

dHA не станет близким к 0°00’00".

Наведитесь на цель и нажмите [MSR1] или

[MSR2].

Когда будет произведено измерение

расстояния, на экране будет отображена

разница между проектной точкой и текущим

положением отражателя.

Для записи точки в качестве точки разбивки

(SO) нажмите [ENT].

Использование клавиши [DSP] для переключения между экранами

Нажмите клавишу [DSP] для переключения между экранами. Эта функция

работает так же, как для выноса в натуру по углу-расстоянию. Дополнительная

информация приведена в разделе Использование клавиши [DSP] для

переключения между экранами, стр. 78.

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

Кнопка Программы

Для доступа к меню Програм., нажмите клавишу [PRG].

Измерение расстояния и величин смещения вдоль заданной линии

Нажмите [1] или выберите 2-ТЧ лин.отс в меню

Програм.

Введите первую точку опорной линии. Эта

точка может быть также измерена. Нажмите

программную клавишу MsrPT.

Совет - Экран прямых измерений

Нажмите программную клавишу MsrPT для входа в

экран прямых измерений.

Наведитесь на отражатель и нажмите [MSR1] или [MSR2].

Появится экран Запись ТЧ.

Если вы нажмете [ESC] в экране Запись ТЧ, то точка

будет использоваться, но не будет сохранена в проекте.

Введите вторую точку опорной линии.

Введите значок "звездочка" (*) в строке

имени точки, для выполнения поиска по

групповому символу. На экране появиться

список точек. Выберите клавишами курсора

точку и нажмите [ENT].

PT2

Призма

PT2

Sta

Сдв

Призма

PT1

Sta

Вид в плане

Вид сбоку

84 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Наведитесь на отражатель или марку и

нажмите [MSR1] или [MSR2].

Sta

Горизонтальное проложение от Т1 до

измеренной точки вдоль линии Т1-Т2

Сдв

Смещение по горизонтали от линии Т1-Т2 до

измеренной точки

Вертикальное смещение от линии Т1-Т2 до

измеренной точки

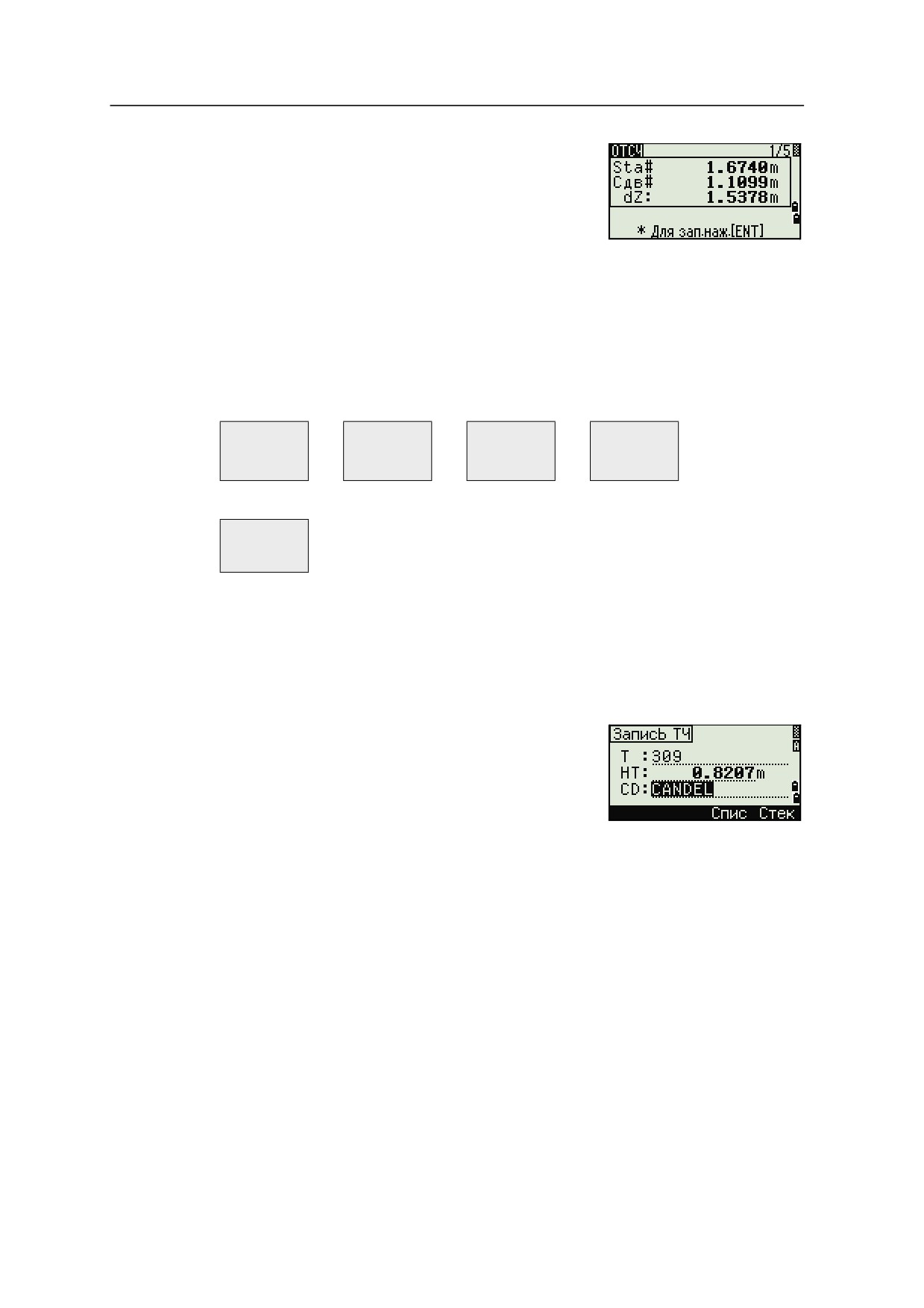

Использование клавиши [DSP] для переключения между экранами

Нажмите клавишу [DSP] для переключения между экранами разбивки. Доступны

следующие экраны:

REF1

REF2

REF3

REF4

Sta

Сдв

REF5

Экран REF5 доступен только в том случае, если установлены вторые единицы

измерения расстояния. Дополнительная информация приведена в разделе

Прочие параметры, стр. 124.

Каждый раз, когда вы нажимаете клавишу [DSP], появляется следующий экран.

Если нажать [DSP] в последнем экране (REF4 или REF5 если установлены

вторые единицы измерения расстояния), появится экран REF1.

Для сохранения точки и информации о смещении

относительно заданной линии нажмите [ENT].

Введите имя точки и код.

Высота отражателя - HT также может быть

изменена в этом экране.

Примеры записей

CO, 2pt-Ref Pt:16 & Pt:13 Az:311.2932

CO, Sta= -12.6876 Offset=

1.3721 dZ=

0.0971

SS,17,1.0000,6.9202,18.4700,80.3120,15:48:48,2REF-LINE

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

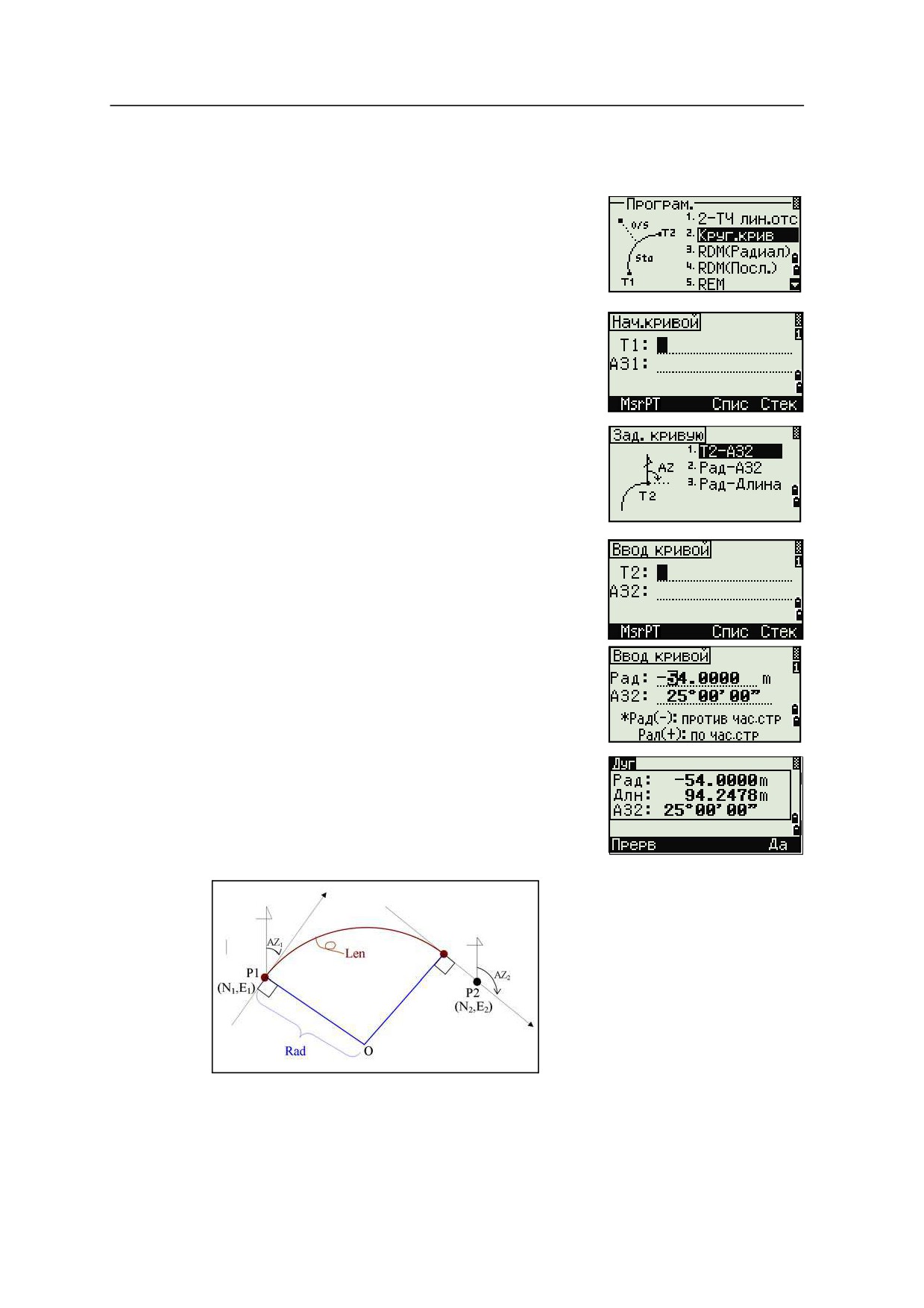

Определение расстояние и смещение относительно круговой

кривой

Нажмите [2] или выберите Круг.крив в меню

Програм.

Введите точку начала круговой кривой (Т1) и

азимут линии тангенса (AЗ1).

Точка Т1 может быть введена путем

непосредственных измерений, для этого

нажмите программную клавишу MSR.

Выберите метод задания кривой.

Точка Т2 может быть любой точкой на линии

тангенса.

Когда вводится радиус (Rad), положительное

значение задается по часовой стрелке и

отрицательное значение - против часовой

стрелки.

После ввода всех данных будет вычислена кривая.

86 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Если введенная длина кривой "Len" больше, чем

возможно для этой кривой (зависит от радиуса),

она будет соответственно укорочена.

Для...

Нажмите...

переключения между экранами

[DSP]

изменения HT

[HOT]

записи точек

[ENT]

Использование клавиши [DSP] для переключения между экранами

Нажмите клавишу [DSP] для переключения между экранами выноса в натуру.

Доступны следующие экраны:

ARC1

ARC2

ARC3

ARC4

Sta

Сдв

ARC5

Экран ARC5 доступен только в том случае, если установлены вторые единицы

измерения расстояния. Дополнительная информация приведена в разделе

Прочие параметры, стр. 124.

Каждый раз, когда вы нажимаете клавишу [DSP], появляется следующий экран.

Если нажать [DSP] в последнем экране (ARC 4 или ARC 5 если установлены

вторые единицы измерения расстояния), появится экран ARC 1.

Нажмите клавишу [ENT] для сохранения точки в

любом экране наблюдений. Дуга сохраняется в

записях примечаний.

Примеры записей

CO,Arc P1:583 AZ1=0.0000 P2:102

CO, AZ2=311.2932 Radius=50.0000 Length=125.6637

CO, Sta= -12.6876 Offset=

1.3721 dZ=

0.0971

SS,17,1.0000,6.9202,18.4700,80.3120,15:48:48,2REF-LINE

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

Удаленное измерение расстояний

При помощи этой функции измеряется горизонтальное проложение,

превышение и наклонное расстояние между двумя точками.

2-я точка наведения

rSD

1-я точка

rVD

наведения

rHD

0 направление горизонтального угла

2-я точка наведения

rHA

1-я точка

наведения

Точка станции

rSD

Наклонное расстояние между двумя точками

rHD

Горизонтальное проложение между двумя точками

rVD

Вертикальное расстояние между двумя точками

rV%

Процент уклона (rVD/rHD) Ч 100%

rGD

Заложение (rHD/rVD) :1

rAZ

Азимут с первой на вторую точку

Измерение между текущей и первой точкой

Для входа в функцию RDM (Радиал) нажмите

[3] или выберите RDM(Радиал) в меню

Програм.

Наведитесь на первую точку и нажмите [MSR1]

или [MSR2].

На экране будет показано расстояние между

точкой станции и первой точкой.

88 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Наведитесь на вторую точку и нажмите [MSR1] или [MSR2]. На экране будет

показано расстояние между первой и второй точками.

rSD

Наклонное расстояние между двумя точками

rVD

Вертикальное расстояние между двумя точками

rHD

Горизонтальное проложение между двумя

точками

Для переключения между экранами нажмите

[DSP].

rAZ

Азимут от первой точки до второй точки

rV%

Процент уклона (rVD/rHD) × 100%

rGD

Вертикальный уклон (rHD/rVD) :1

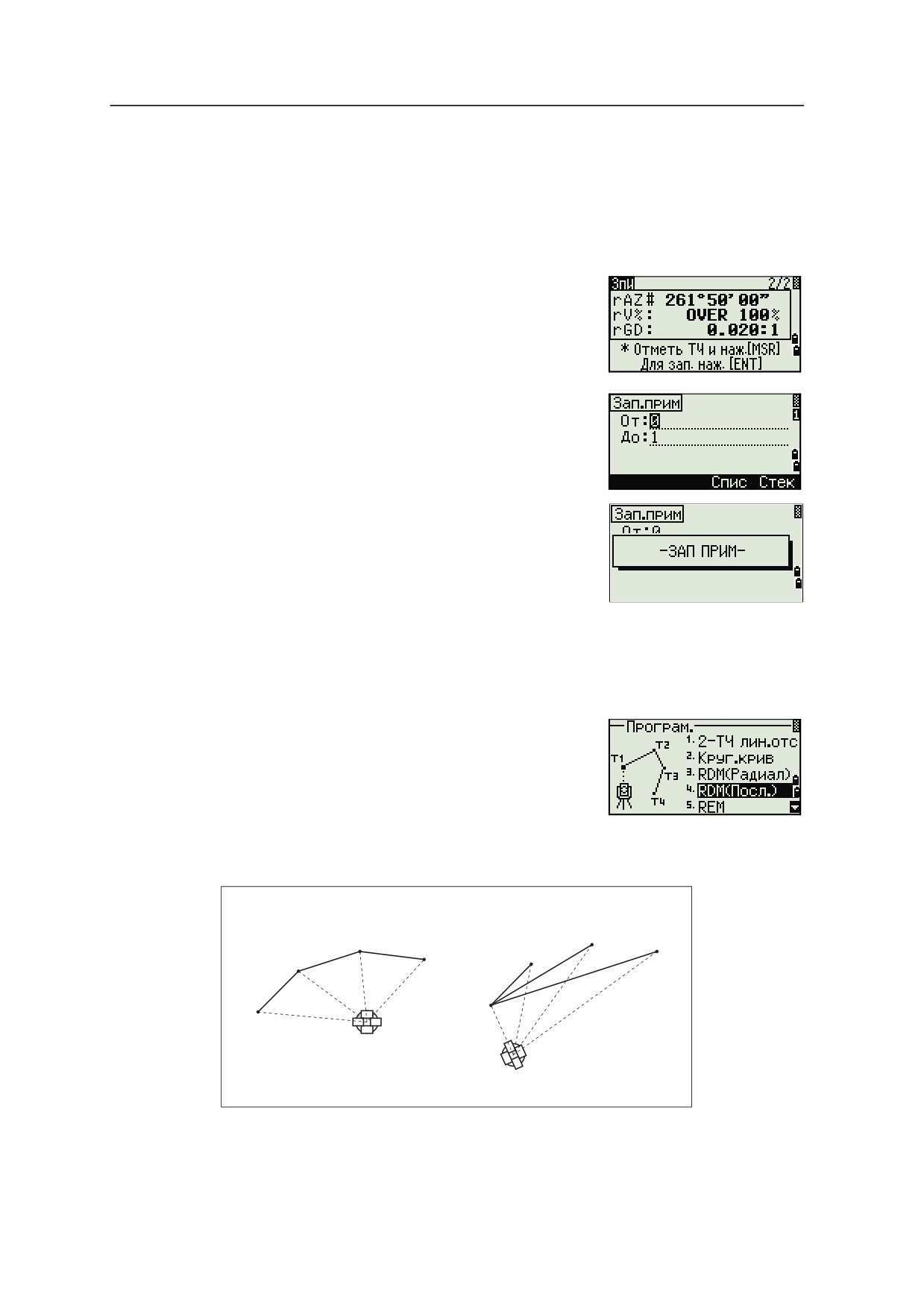

Вы можете записать эти данные, но только

как строку комментариев (примечаний), если

нажмете клавишу [ENT] в экране 1/2 или 2/2.

Номера точек по умолчанию будут показаны

на экране. Эти номера могут быть изменены

по вашему усмотрению. Нажмите [ENT] в

строке До для записи комментария.

Совет - Данные, записываемые при помощи функции

RDM сохраняются в RM записях. Подробнее об этом см.

Записи RM, стр. 128. Когда вы загружаете данные в формате Nikon RAW они выводятся в

виде записей примечаний (СО).

Измерение расстояния между предыдущей и текущей точкой

Для входа в функцию RDM (Посл.)нажмите

[4] или выберите RDM(Посл.) в меню Програм.

Следуйте инструкциям приведенным для

функции RDM (Радиал). Подробнее об этом

см. Измерение между текущей и первой

точкой, стр. 88.

Разница между “1:Посл.” и “2:Радиал”

1:Посл.

(Вычисляются две

2:Радиал.

предыдущих точки.)

Вычисления производятся

относительно первой точки

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

Измерение высот недоступных объектов

Произвольная

Призма необходима

точка

только для

наведения на

точку наведения

Точка

наведения

Точка

станции

Для входа в функцию Удаленного измерения

высоты нажмите [5] или выберите REM в

меню Програм.

Введите высоту отражателя.

Наведитесь на точку наведения и нажмите

[MSR1] или [MSR2].

Ослабьте зажимной винт вертикальной оси, и

наведитесь на нужную недоступную точку.

На экране будет показана высота (Vh).

Совет - Вы можете использовать REM измерения для

обновления высоты цели. Произведите измерение на

призму, наведитесь на низ вехи и нажмите [ENT].

90 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Измерение расстояния и смещения в вертикальной плоскости

Опорная

линия

Для входа в функцию вертикальной

планировки нажмите [6] или выберите

V-плоск в меню Програм..

Введите две точки, определяющие опорную

линию.

Для ввода точек путем непосредственных

измерений нажмите программную клавишу

MSR.

После нажатия клавиши MsrPT появится

экран временных измерений.

Нажмите [MSR1] или [MSR2]. Появится экран

Запись ТЧ.

Введите в соответствующие поля имя точки и

код. Нажмите [ENT].

Введите вторую точку вертикальной

плоскости и нажмите [ENT].

Руководство пользователя тахеометра Spectra Precision Focus 6 5"

4 Применение

Как только плоскость будет определена, то

значения Sta/dZ будут автоматически обновляться

при перемещений зрительной трубы. При этом

измерять расстояние не требуется.

Sta

Горизонтальное проложение от точки

Т1 вдоль опорной линии

Вертикальное расстояние от Т1 до

измеряемой точки

Использование клавиши [DSP] для переключения между экранами

Нажмите клавишу [DSP] для переключения между экранами. Доступны

следующие экраны:

PLN1

PLN2

PLN3

Sta

Каждый раз, когда вы нажимаете клавишу [DSP], появляется следующий экран.

Если нажать [DSP] в последнем экране (PLN3), появится экран PLN1.

Для записи точки нажмите [ENT] в любом экране (от

V-PLN1/3 до V-PLN3/3).

Введите имя и код точки. Нажмите [ENT].

Примеры записей

CO,Vertical Ref Plane Pt1:516-A1 Pt2:530

CO,Sta=68.021 dz=17.459

SS,30123-A48,1.5480,16.4020,40.4720,89.0730,14:22:47,

92 Руководство пользователя тахеометра Spectra Precision Focus 6 5"

Применение

Измерение расстояния и смещения в наклонной плоскости

Цель

Т3

(X,Y,Z)

Т2

(X3,Y3,Z3)

(X2,Y2,Z2)

Т1

(X1,Y1,Z1)

Станция

Для входа в функцию измерения расстояния

и смещения в наклонной плоскости нажмите

[7] или выберите

S-Плоск в меню Програм..

Введите три точки, определяющие

плоскость. Можно также непосредственной

измерить эти точки, нажав программную

клавишу MSR.

Если нажать клавишу [ENT] в пустом поле,

появится экран ввода временных координат.

Эти координаты не записываются в память

прибора.

После ввода временных координат в строке

номера точки появится надпись <Кл.XYZ>.

Совет - В случае, если плоскость определяется

двумя точками (выбором [2ТЧ]), то работа функции

будет аналогична функции V-плоск но будут

отображаться следующие величины: Sta и dZ, а не

a и b. Подробная информация приведена в разделе

Измерение расстояния и смещения в вертикальной

плоскости, стр. 91.
