Электронный тахеометр NPL-322. Руководство пользователя - часть 6
Электронный
тахеометр
NPL-322.
Руководство
пользователя
69
Применение
4
3.

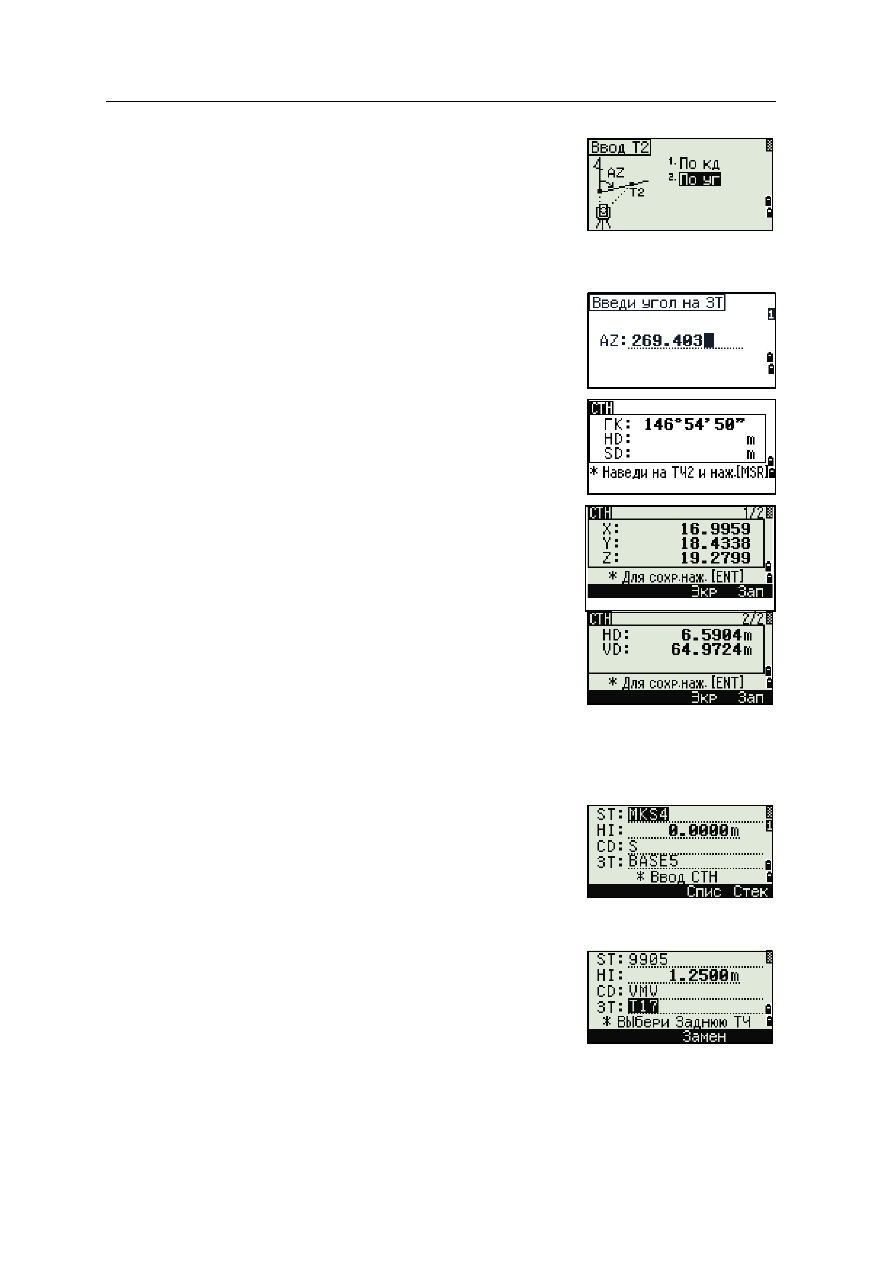

Выберите
способ
определения
известной
линии
:
–
Для
описания
линии
с
помощью
ввода
координат
точки
Т
2
нажмите
[1]
или
выберите
По
кд
.
–
Для
описания
линии
с
помощью
ввода
азимута
,
нажмите
[2]
или
выберите
По
уг
.
4.
Если
вы
выбрали
По
уг
,
появится
экран
ввода
азимута
.
Введите
значение
угла
и
нажмите
[ENT]
.
Появится
экран
измерений
.
5.
Наведитесь
на
Т
2
и
нажмите
[MSR1]
или
[MSR2]
чтобы
выполнить
измерение
.
Нажмите
[ENT]
.
Когда
точка
Т
2
будет
измерена
,
прибор
вычислит
координаты
станции
.
6.
Чтобы
записать
координаты
станции
нажмите
[ENT]
или
программную
кнопку
Зап
.
7.
Для
контроля
измерения
нажмите
программную
кнопку
Экр
.
Если
вы
определяете
линию
путем
ввода
азимута
,
будут
показаны
величины
HD
и
VD
между
Т
1
и
Т
2.
Если
вы
определяете
линию
путем
ввода
координат
Т
2,
будут
показаны
разности
горизонтального
проложения
(dHD)
и
вертикального
расстояния
(dZ)
между
измеренными
и
введенными
вами
данными
.
8.
Введите
имя
станции
,
высоту
инструмента
(HI)
и
код
объекта
(CD)
при
необходимости
.
По
умолчанию
имя
станции
будет
соответствовать
последней
записанной
ТЧ
+1
или
последней
записанной
ST+1
в
зависимости
от
установки
параметра
Разм
.
СТ
.
9.
По
умолчанию
задняя
точка
становится
первой
точкой
(
ТЧ
1).
Чтобы
изменить
это
,
выберите
поле
ЗТ
и
затем
нажмите
программную
кнопку
Замен
.
