Тахеометры Leica FlexLine TS02/TS06/TS09. Руководство по эксплуатации - часть 2

Следующий шаг

Выберите опорную линию для базовой линии.

9.5.2

Задание базовой линии

Описание

Базовая линия задается относительно имеющейся опорной оси. Положение

базовой линии относительно опорной оси может определяться продольным и

поперечным сдвигом, сдвигом по вертикали, либо поворотом вокруг первой точки

базовой линии. Кроме того, базовую отметку можно задавать на первой или

второй точке опорной линии, либо определять путем интерполяции вдоль этой

линии.

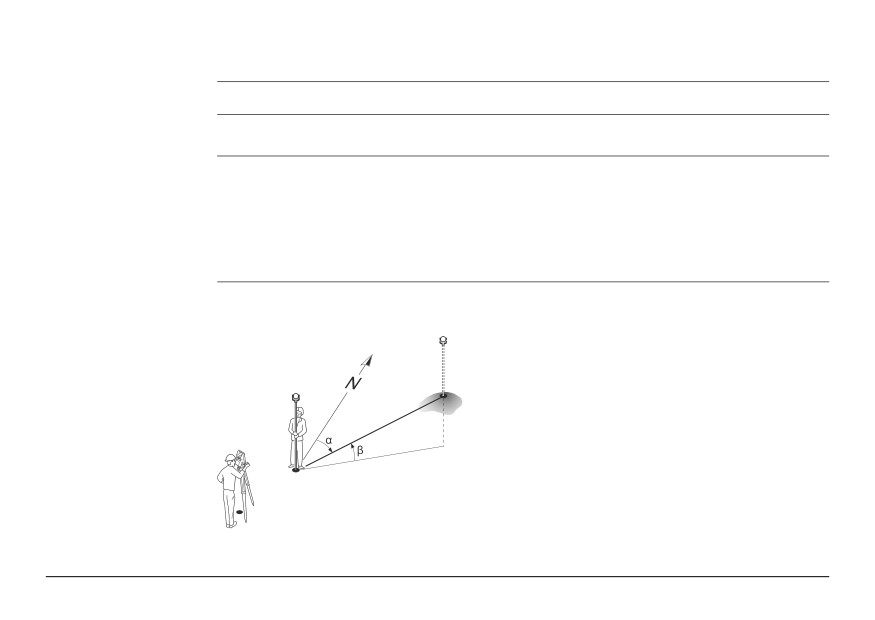

Определение

Базовая линия задается по двум точкам. Эти точки можно определять путем

базовой линии

измерений, вводить с клавиатуры, либо выбирать из памяти.

Базовая линия

P0

Точка установки инструмента

P2

(станция)

P1

Начальная точка

d1

d2

P2

Конечная точка

d1

Известное расстояние

d2

Разность отметок

P1

Į

Азимут

ȕ

Вертикальный угол с начальной на

P0

TSOX_088

конечную точку

Приложения

FlexLine, 125

Приложения

FlexLine, 126

Задайте базовую линию, выполнив измерения на начальную и конечную точки,

либо выбрав их в памяти.

Следующий шаг

После задания базовой линии на дисплее появится окно БАЗОВАЯ ЛИНИЯ - ОСН.

для определения опорной линии.

9.5.3

Определение опорной линии

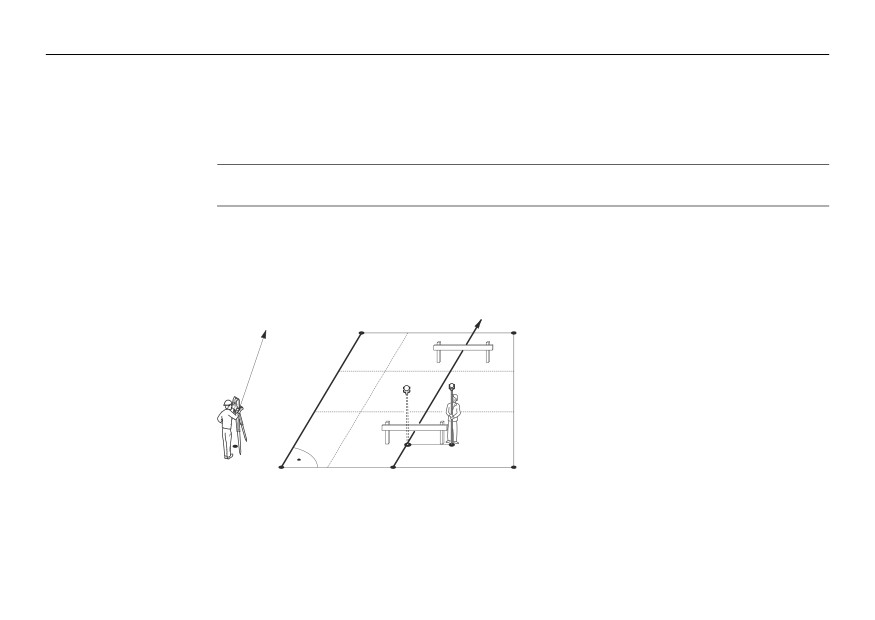

Описание

Базовая линия может определяться сдвигами в горизонтальной и/или вертикаль-

ной плоскости относительно первой базовой точки, либо вращением вокруг этой

точки. Новая линия, определенная таким образом, называется опорной. Все

дальнейшие измерения будут связаны именно с этой линией.

Опорная Линия

P2

P0

Точка установки инструмента

d1

d2

(станция)

P1

Начальная точка

P2

Конечная точка

P0

d1

Базовая линия

TSOX_034

P1

d2

Опорная линия

Приложения

FlexLine, 128

СДВИГ=0

- переустановка всех сдвигов на

нулевое значение.

СЕГМЕНТ

- разбиение опорной линии на задан-

ное число сегментов и вынос в нату-

ру новых точек на опорной линии.

Поле

Описание

Длина

Длина базовой линии.

сдвиг

Параллельное смещение опорной линии относительно базовой

(P1-P2).

Смещению вправо от базовой линии присваивается знак плюс.

Линия

Продольное смещение начальной точки (P3) опорной линии в

относительно точки 2 базовой линии.

Положительными считаются смещения по направлению к точке 2.

Высота

Смещение опорной линии по высоте по отношению к выбранной

опорной отметке.

Положительными считаются смещения выше опорной точки.

Поворот

Здесь можно задать угол поворота опорной линии по часовой

стрелке вокруг опорной точки P3.

Баз.отметка

Точка 1

Разности отметок вычисляются относительно

отметки первой опорной точки.

Поле

Описание

Точка 2

Разности отметок вычисляются относительно

отметки второй опорной точки.

Интерполир. Разности отметок вычисляются интерполировани-

ем вдоль опорной линии.

Нет отметки Разности отметок не могут быть вычислены или

выведены на дисплей.

Следующий шаг

Выберите одну из опций: ИЗМЕР., РАЗБИВК, СЕТКА или СЕГМЕНТ для запуска

соответствующей подпрограммы.

9.5.4

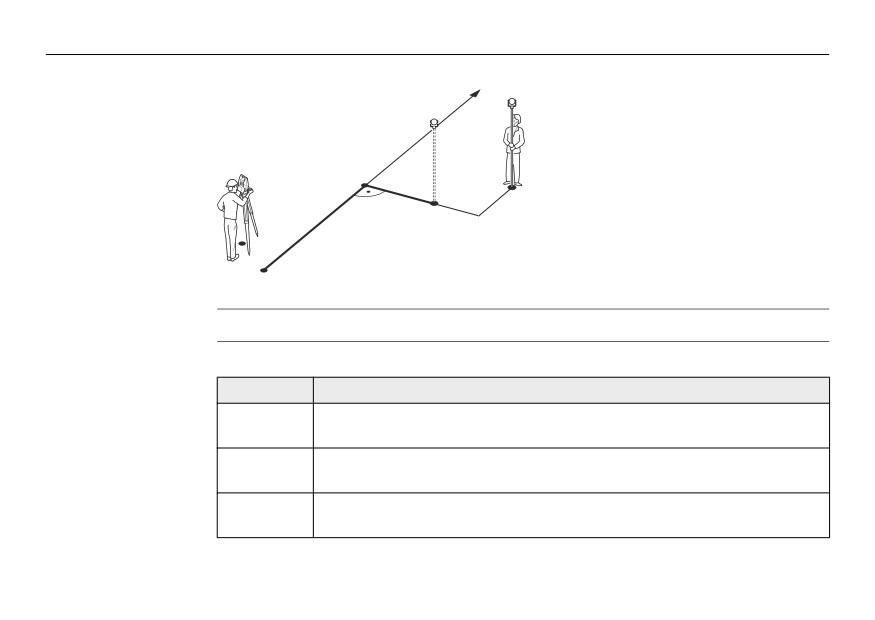

Подпрограмма Измер.прод. и попер. сдвига

Описание

Эта подпрограмма вычисляет по результатам измерений или по координатам

продольные и параллельные смещения и превышения точки над опорной линией.

Приложения

FlexLine, 129

Приложения

FlexLine, 130

P2

P0

Точка установки инструмента

P4

(станция)

P1

Начальная точка

d1

d2

P3

P2

Конечная точка

P3

Измеренная точка

P0

P4

Опорная точка

d1

ǻ поперек

TSOX_035

P1

d2

ǻ вдоль

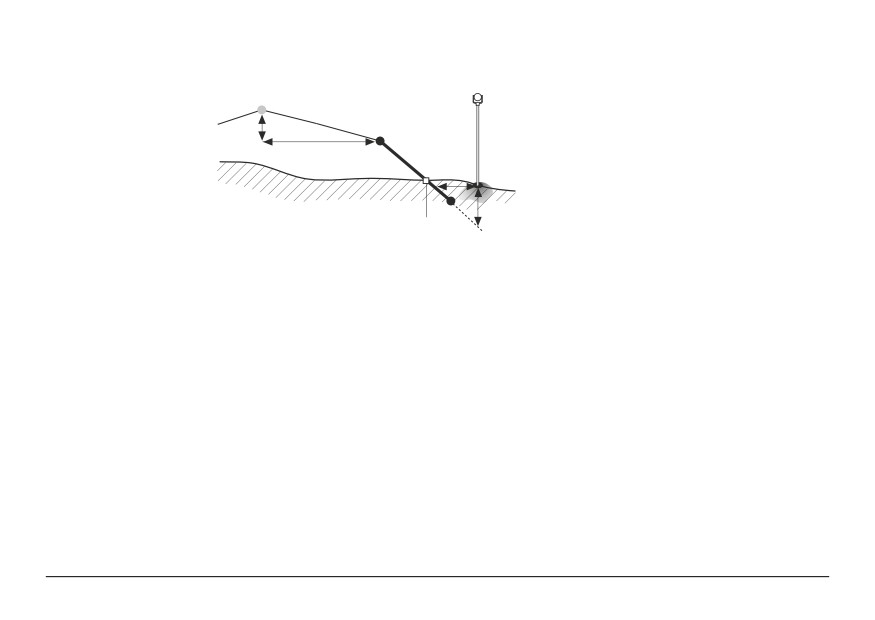

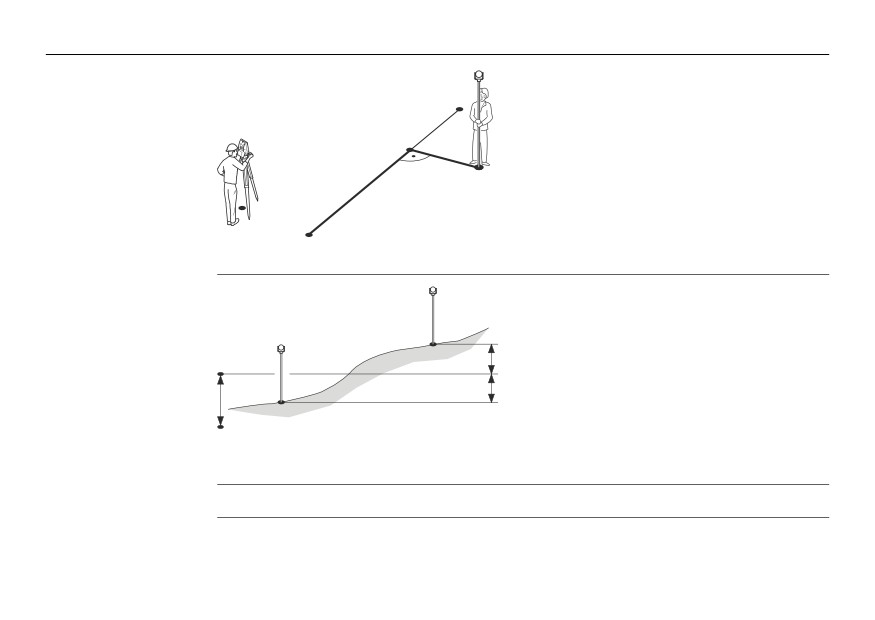

Пример превыше-

P1

Начальная точка

ния относительно

P2

Проектная точка

первой опорной

P3

P3

Точка визирования

точки

a

Опорная отметка

d3

a

d1

Разность между отметкой началь-

d1

P2

d2

ной точки и опорной отметкой.

d2

Разность между отметкой точки

P1

P2 и опорной отметкой

TSOX_037

d3

Разность между отметкой точки

P3 и опорной отметкой

Доступ

Нажмите на ИЗМЕР. в окне БАЗОВАЯ ЛИНИЯ - ОСН..

Измер.прод. и

Поле

Описание

попер. сдвига

ΔВдоль

Вычисленное расстояние вдоль опорной линии.

ΔПоперек

Вычисленное расстояние перепендикулярно опорной линии.

Δ

Вычисленное превышение относительно заданной опорной отметки.

Следующий шаг

• Нажмите на ALL для выполнения измерений и записи,

• либо на PREV для возврата в окно ОПОРНАЯ ЛИНИЯ - ОСН.

9.5.5

Подпрограмма Разбивка

Описание

Эта подпрограмма вычисляет расхождение между положением измеренной точки

и вычисленным ее положением. На дисплей выводятся ортогональные (ǻВдоль,

ǻПоперек, ǻ

) и полярные (ǻHz, ǻ

, ǻ

) расхождения.

Приложения

FlexLine, 131

Приложения

FlexLine, 132

Пример ортогональной разбивки

a

P0

Точка установки инструмента

(станция)

P3

P1

Опорная точка

b

c

P2

P2

Разбивочная точка

P3

Измеренная точка

P0

a

Опорная линия

b

ǻ Параллельный сдвиг

P1

TSOX_038

c

ǻ Продольный сдвиг

Доступ

Нажмите на РАЗБИВК в окне БАЗОВАЯ ЛИНИЯ - ОСН..

Ортогональная

Введите элементы разбивки проектной точки от опорной линии.

разбивка

Поле

Описание

Линия

Продольное отклонение: имеет знак +, если проектное положение

точки находится дальше конца опорной линии.

сдвиг

Поперечное отклонение: имеет знак +, если проектное положение

точки находится справа от опорной линии.

Высота

Отклонение по высоте: имеет знак +, если проектное положение

точки находится выше опорной линии.

Приложения

FlexLine, 134

Поле

Описание

Δ

Превышение между измеренной точкой и проектным положением.

Имеет знак плюс, если проектная отметка больше, чем отметка

измеренной точки.

ΔПоперек

Расстояние по перпендикуляру между измеренной точкой и

проектным положением. Имеет знак плюс, если проектное

положение находится правее измеренной точки.

ΔВдоль

Продольное расстояние между измеренной точкой и проектным

положением. Имеет знак плюс, если проектное положение

выносимой в натуру точки находится за только что измеренной

точкой.

Следующий шаг

• Нажмите на ALL для выполнения измерений и записи,

• или нажмите НАЗД для возврата в меню Опорная линия.

9.5.6

Подпрограмма СЕТКА

Описание

Данная подпрограмма обеспечивает вычисление и вывод на дисплей разбивочных

элементов на строительной сетке, для метода перпендикуляров (ǻВдоль,

ǻПоперек, ǻ

) и полярного метода (ǻHz, ǻ

, ǻ

). Сетка задается без

определенных границ. Ее можно продолжать за конечные точки опорной линии.

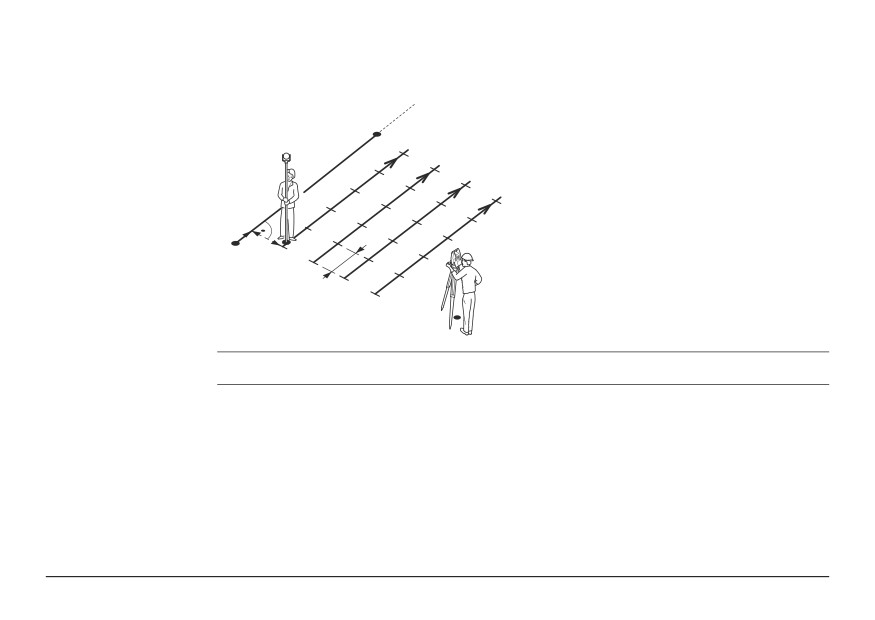

Пример разбивки по строительной сетке

P2

a

a

Опорная линия

P0

Точка установки инструмента

d1

(станция)

d3

P1

d2

P1

Начальная точка

P2

Конечная точка

d1

Начальное расстояние

d2

Шаг сетки

TSOX_039

P0

d3

Линейное смещение

Доступ

Нажмите на раздел СЕТКА в окне ОПОРНАЯ ЛИНИЯ - ОСН..

Приложения

FlexLine, 135

Приложения

FlexLine, 138

Поле

Описание

Δ

Горизонтальное проложение между измеренной точкой и

проектным положением. Имеет знак плюс, если проектное

положение выносимой в натуру точки находится за только что

измеренной точкой.

Δ

Превышение между измеренной точкой и проектным положением.

Имеет знак плюс, если проектная отметка больше, чем отметка

измеренной точки.

ΔВдоль

Продольное расстояние между измеренной точкой и проектным

положением. Имеет знак плюс, если проектное положение

выносимой в натуру точки находится за только что измеренной

точкой.

ΔПоперек

Расстояние по перпендикуляру между измеренной точкой и

проектным положением. Имеет знак плюс, если проектное

положение находится правее измеренной точки.

Следующий шаг

• Нажмите на ВСЕдля выполнения измерений и записи,

• либо на ESC для возврата в окно ЗАДАНИЕ СЕТКИ и выхода из него, -

нажатием на ПРЕД. в окно ОПОРНАЯ ЛИНИЯ - ОСН..

9.5.7

Подпрограмма Сегментирование линии

Описание

Данная подпрограмма обеспечивает вычисление и вывод на дисплей разбивочных

элементов для точек вдоль линии, метода перпендикуляров (ǻВдоль, ǻПоперек,

ǻ

) и полярного (ǻHz, ǻ

, ǻ

) метода. Сегментирование может выполняться

только на опорной линии - между ее конечными точками.

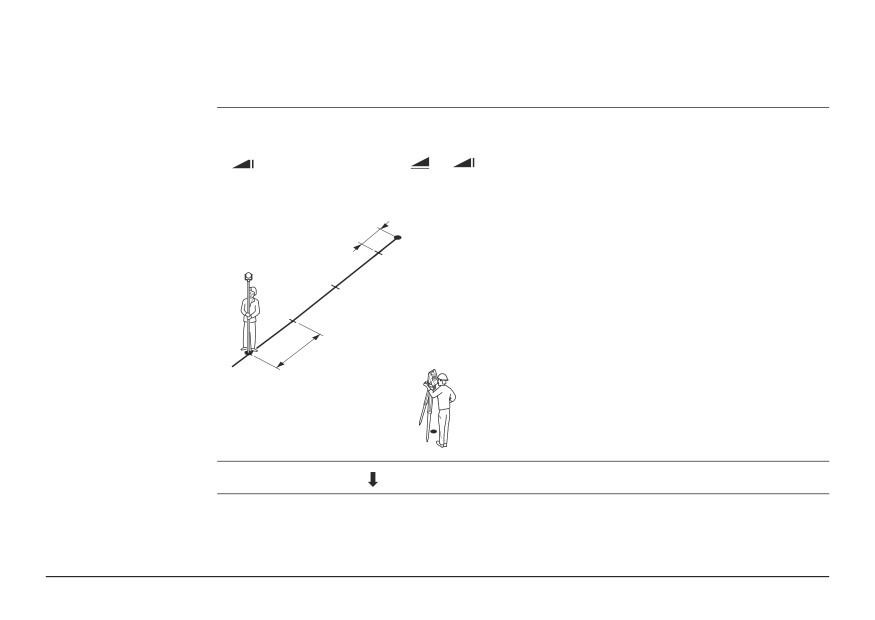

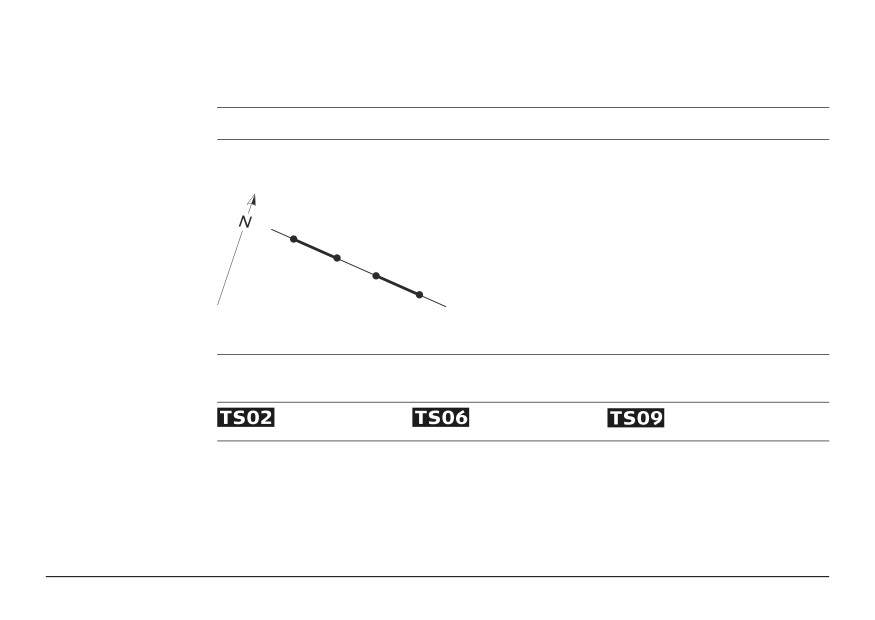

Пример разбивки путем сегментирования линии

d2

P2

a

P0

Точка установки инструмента

(станция)

P1

Первая точка с известными коор-

динатами

P1

d1

P2

Вторая точка с известными коор-

динатами

a

Опорная линия

d1

Длина сегмента

TSOX_040

P0

d2

Остаток

Доступ

Нажмите на раздел СЕГМЕНТ в окне ОПОРНАЯ ЛИНИЯ - ОСН..

ОПРЕДЕЛЕНИЕ

Для работы с этой подпрограммой можно ввести либо длины сегментов, или их

СЕГМЕНТА

количество, а также задать, как именно будет трактоваться длина остатка линии

Приложения

FlexLine, 139

Приложения

FlexLine, 142

Поле

Описание

Число

Количество сегментов. Включает и остаточный сегмент, при его

сегментов

наличии.

Общ.длина

Сумма длин сегментов. Она постоянно наращивается по мере

добавления сегментов. Включает и остаточный сегмент, при его

наличии.

ΔHz

Горизонтальное направление с измеренной точки на проектное

положение. Оно считается положительным, если тахеометр для

наведения в проектное положение точки нужно повернуть вокруг

его оси по часовой стрелке.

Δ

Горизонтальное проложение между измеренной точкой и

проектным положением. Имеет знак плюс, если проектное

положение выносимой в натуру точки находится за только что

измеренной точкой.

Δ

Превышение между измеренной точкой и проектным положени-

ем. Имеет знак плюс, если проектная отметка больше, чем

отметка измеренной точки.

ΔВдоль

Продольное расстояние между измеренной точкой и проектным

положением. Имеет знак плюс, если проектное положение

выносимой в натуру точки находится за только что измеренной

точкой.

Поле

Описание

ΔПоперек

Расстояние по перпендикуляру между измеренной точкой и

проектным положением. Имеет знак плюс, если проектное

положение находится правее измеренной точки.

Предупреждения

На дисплее могут появляться следующие важные для работы сообщения и

предупреждения:

Предупреждения

Описание

Базовая линия

Длина базовой линии менее 1 сантиметра. Выберите

слишком коротка!

базовые точки так, чтобы расстояние между ними было

более 1 сантиметра.

Ошибка в координа-

Не заданы координаты точки или введенные координаты

тах!

некорректны. Проверьте, как минимум, координаты X и Y.

Запись через порт

В строке Вывод данных: меню НАСТРОЙКИ выбрано

RS232!

Интерф.. Для запуска работы с опорной линией в строке

Вывод данных: следует указать В память.

Следующий шаг

• Нажмите на ВСЕдля выполнения измерений и записи,

• либо на ESC для возврата в окно ОПРЕДЕЛЕНИЕ СЕГМЕНТА и выхода из

него, - нажатием на ПРЕД. в окно ОПОРНАЯ ЛИНИЯ - ОСН..

• либо на ESC для выхода из подпрограммы.

Приложения

FlexLine, 143

Приложения

FlexLine, 144

9.6

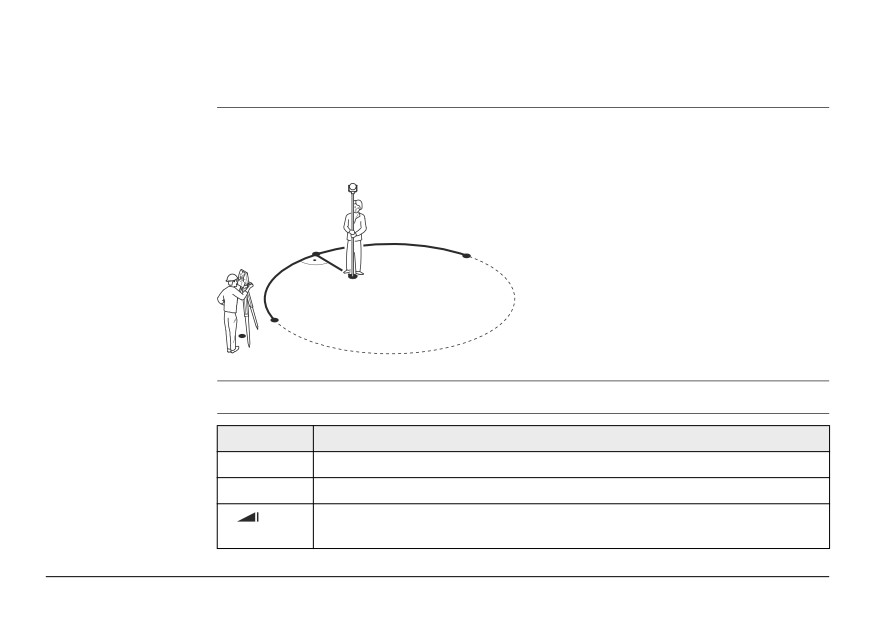

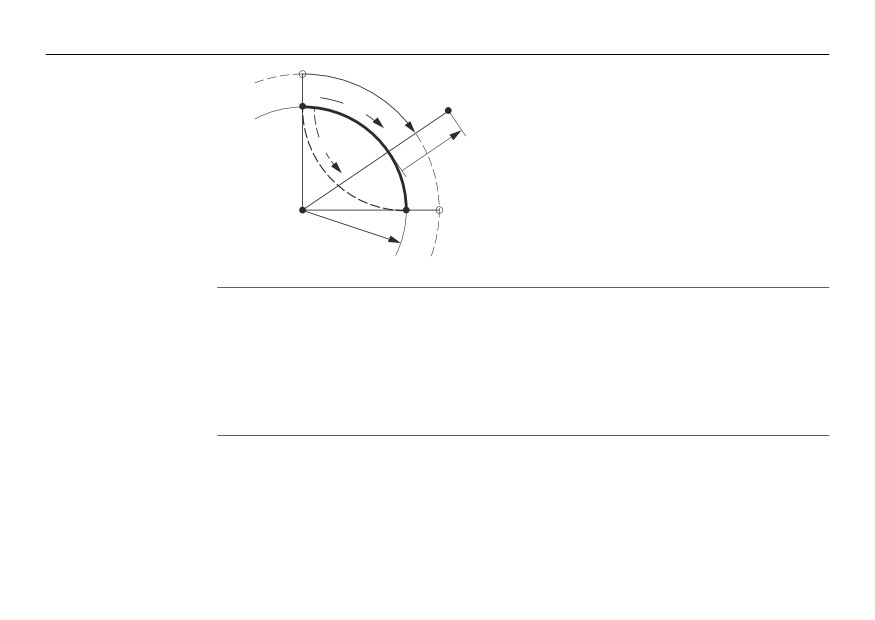

Опорный элемент - Базовая дуга

9.6.1

Общие сведения

Возможности

Опция

9

Описание

Термин "Базовый элемент" используется в двух прикладных программах - Базовая

линия и Базовая дуга.

Приложение Базовая дуга позволяет задавать эту дугу и и выполнять после этого

следующие задачи:

• Прод. и попер.сдвиг

• Разбивка (точка, кривая, хорда, угол)

Доступ

1. Выберите Программы в Главном меню.

2. Выберите раздел Базовый элемент в меню ПРОГРАММЫ.

3. Выполните необходимые настройки по указаниям, приведенным в главе

Прочтите главу "8 Приложения - приступаем к работе".

4. Выберите БазДуга.

Следующий шаг

Задание опорной дуги

9.6.2

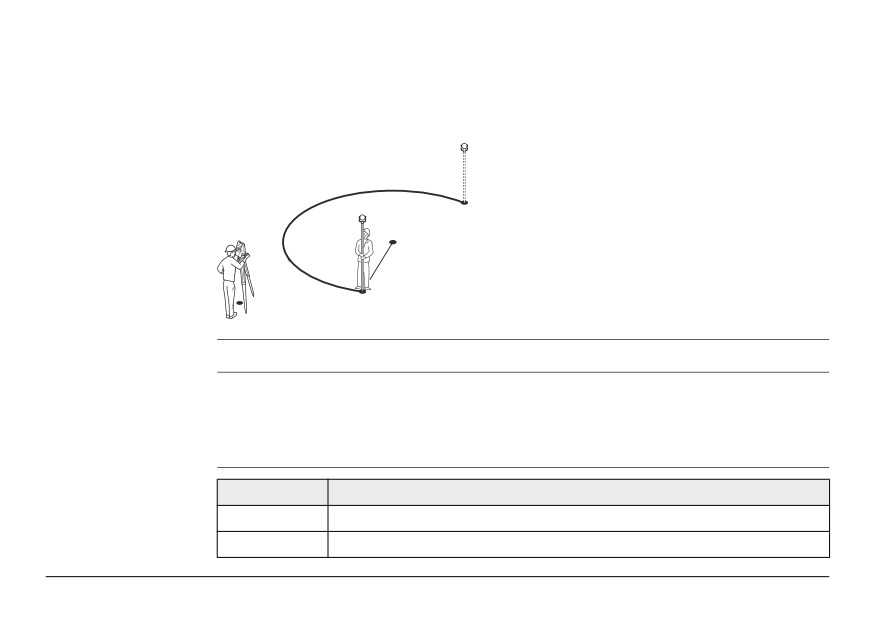

Определение опорной дуги

Описание

Опорная дуга задается;

• Центральной точкой и начальной точкой,

• начальной точкой, конечной точкой и радиусом

• тремя точками.

Эти точки можно определять путем измерений, вводить с клавиатуры, либо

выбирать из памяти.

Опорная дуга

P2

P0

Точка установки инструмента (стан-

P3

ция)

r

P1

Начальная точка

P2

Конечная точка

P3

Центр дуги

P0

P1

r

Радиус дуги

TSOX 089

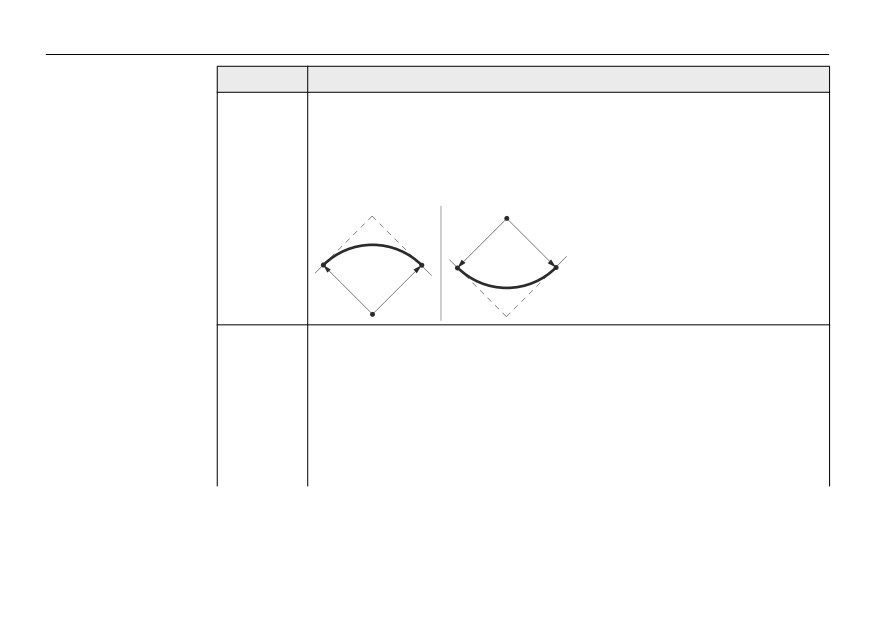

Дуги задаются по часовой стрелке и все вычисления выполняются в двух измерениях.

)

Доступ

Выберите БазДуга, а затем один из методов определения дуги:

• Центр, нач. точка.

• Нач. и кон.точки,радиус.

•

3 точки.

Базовая дуга -

Поле

Описание

Измерения на

Нач.точка

Идентификатор начальной точки.

начальную точку

Центр.точка

Идентификатор точки центра.

Приложения

FlexLine, 145

9.6.3

Подпрограмма Измер.прод. и попер. сдвига

Описание

Эта подпрограмма вычисляет по результатам измерений или по координатам

продольные и параллельные смещения и превышения точки над опорной линией.

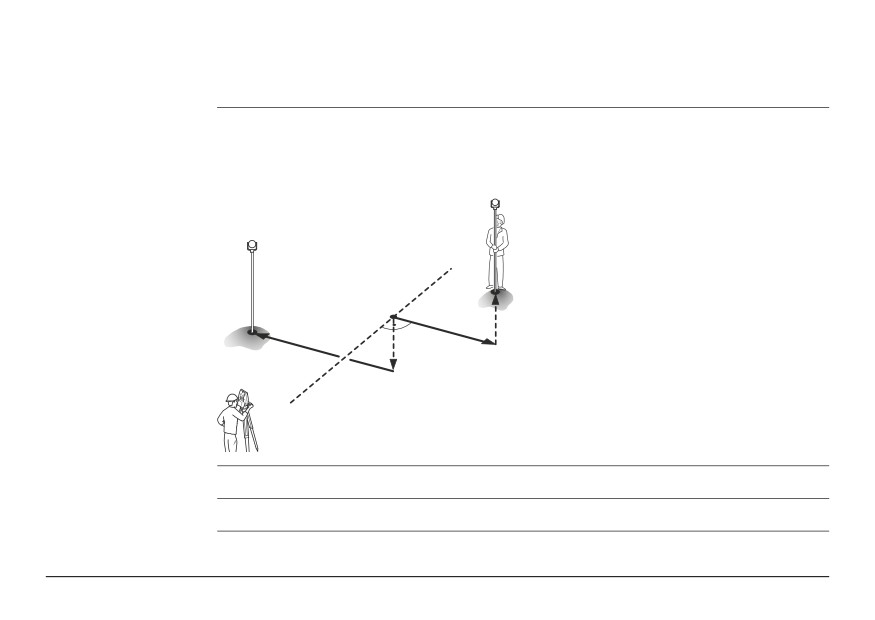

Пример использования подпрограммы Измер.прод. и попер. сдвига

P0

Точка установки инструмента

P4

P2

(станция)

d2+

P1

Начальная точка

d1+

P2

Конечная точка

P3

P3

Измеренная точка

P1

P4

Опорная точка

P0

d1

ǻ поперек

TSOX_036

d2

ǻ вдоль

Доступ

Нажмите на ИЗМЕР. в окне БАЗОВАЯ ДУГА - ГЛАВНАЯ СТРАНИЦА.

Измер.прод. и

Поле

Описание

попер. сдвига

ΔВдоль

Вычисленное расстояние вдоль базовой дуги.

ΔПоперек

Вычисленное расстояние перепендикулярно базовой дуге.

Δ

Вычисленное превышение относительно отметки начальной точки

базовой дуги.

Приложения

FlexLine, 147

Приложения

FlexLine, 148

Следующий шаг

• Нажмите на ВСЕдля выполнения измерений и записи,

• либо на ПРЕД. для возврата в окно БАЗОВАЯ ДУГА - ГЛАВНАЯ СТРАНИЦА

9.6.4

Подпрограмма Разбивка

Описание

Эта подпрограмма вычисляет расхождение между положением измеренной точки

и вычисленным ее положением. Подпрограмма Базовая дуга поддерживает

четыре способа разбивки:

• Вынос точки

• Разбивка хорды

• Разбивка дуги

• Вынос по углам

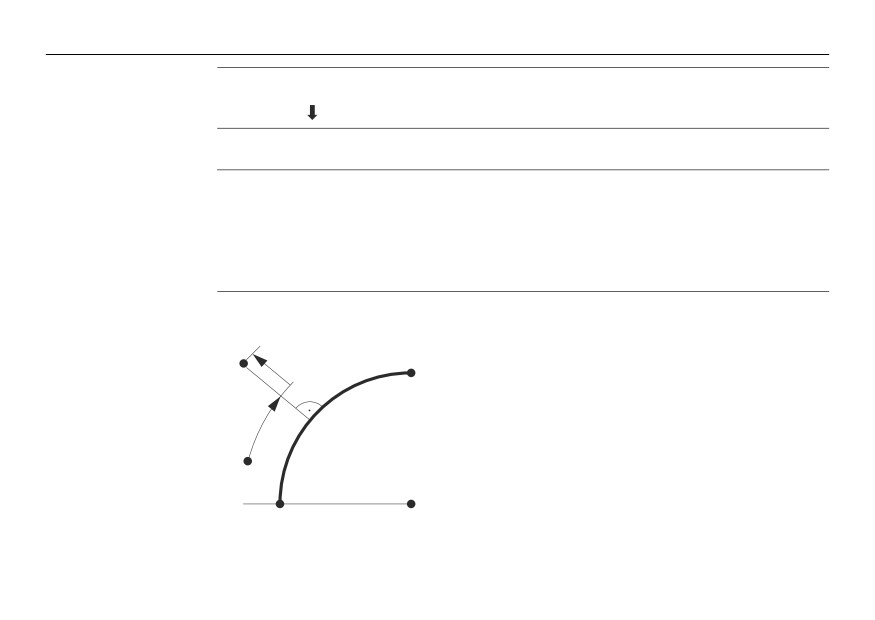

Вынос точки

Эта процедура позволяет вынести в натуру проектную точку, задав дугу и

смещение от нее.

P3

c-

P4

P0

Центр дуги

P1

Начальная точка дуги

b+

P2

Измеренная точка

P2

Разбивочная точка

P2

P4

Конечная точка дуги

a

Радиус дуги

b+

Продольный сдвиг

P1

a

P0

TSOX_042

c-

Перпендикулярный сдвиг

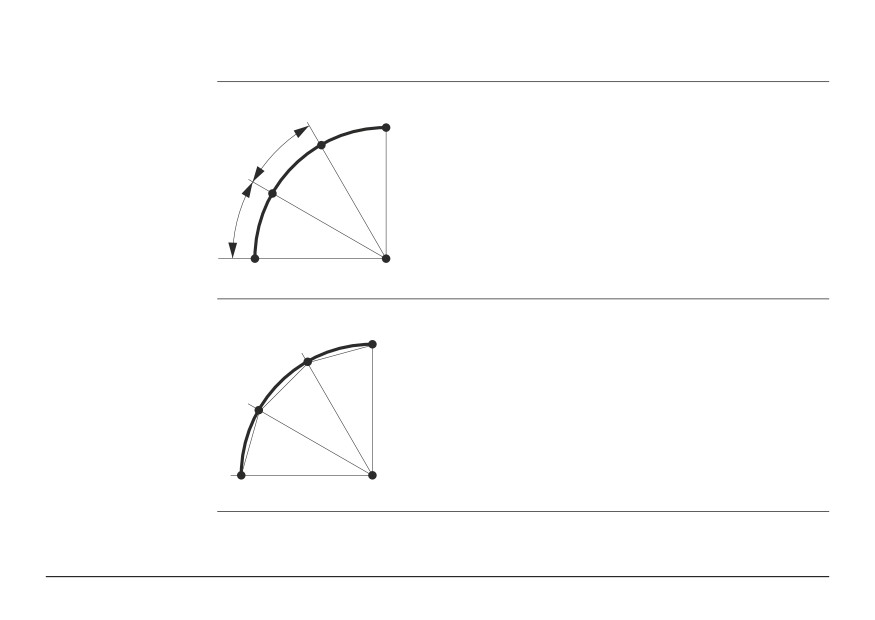

Разбивка дуги

Эта операция позволяет разбить по дуге несколько равноотстоящих точек.

P3

P4

b

P0

Центр дуги

P1

Начальная точка дуги

P2

Разбивочная точка

b

P2

P3

Разбивочная точка

P4

Конечная точка дуги

a

Радиус дуги

TSOX_043

P1

a

P0

b

Длина дуги

Разбивка хорды

Эта операция позволяет разбить вдоль дуги несколько равноотстоящих хорд.

P3

P4

P0

Центр дуги

P2

P1

Начальная точка дуги

P2

Разбивочная точка

P3

Разбивочная точка

b

P4

Конечная точка дуги

P1

a

Радиус дуги

P0

TSOX_044

a

b

Длина хорды

Приложения

FlexLine, 149

Приложения

FlexLine, 150

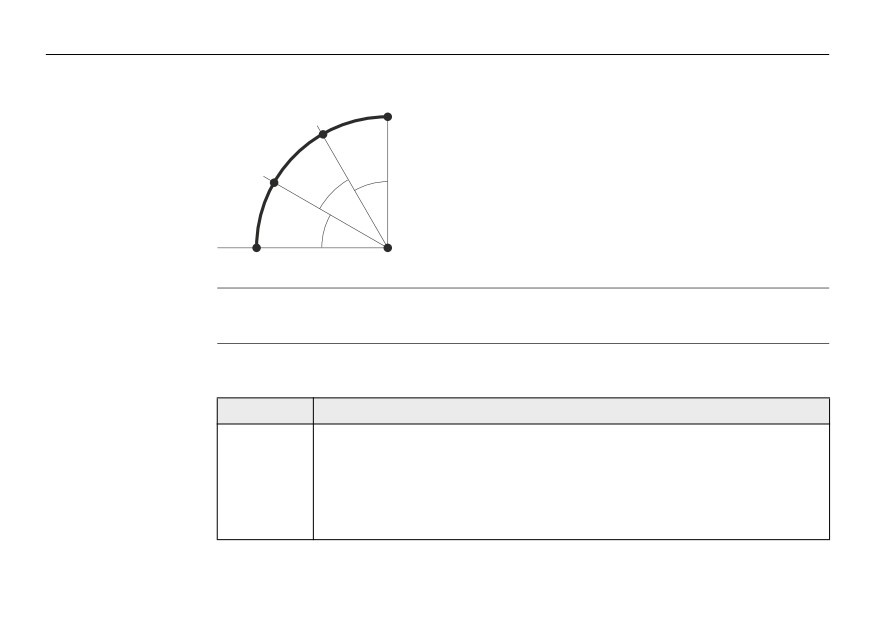

Вынос по углам

Этот вариант служит для разбивки нескольких точек вдоль дуги по заданным

значениям угловых секторов от центра дуги.

P3

P4

P0

Центр дуги

P2

b

P1

Начальная точка дуги

b

P2

Разбивочная точка

P3

Разбивочная точка

b

P4

Конечная точка дуги

a

Радиус дуги

TSOX_045

P1

a

P0

b

Угол

Доступ

1. Нажмите на РАЗБИВК в окне БАЗОВАЯ ДУГА - ГЛАВНАЯ СТРАНИЦА.

2. Выберите один из указанных методов разбивки:

Вынос точки,

Введите разбивочные элементы. Нажмите на PT -/PT + для переключения между

разбивка дуги,

вычисленными значениями проектных точек.

хорд или по углам

Поле

Описание

Распр.

Для разбивки по дуге: метод распределения невязки. Если заданная

длина сегмента дуги не является кратным числом общей длины дуги,

то возникает невязка, которую нужно распределить.

Нет

Невязка будет добавлена к последней секции дуги.

Поровну Остаток будет поровну распределен по всем сегментам.

Поле

Описание

Начало

Невязка будет добавлена к первой секции дуги.

дуги

Начало&

Половина невязки добавится к первой секции дуги,

Конец

половина - ко второй.

Длина

Для разбивки по дуге: Длина сегмента дуги для разбивки.

дуги

Длина

Для разбивки хорд: Длина хорд для разбивки.

хорды

Вынос по

Для выноса по углам: Углы на проектные положения точек с

углам

геометрического центра базовой дуги.

Линия

Для разбивки дуги, хорд и по углам: Продольный сдвиг относительно

базовой дуги. Это значение вычисляется по длине дуги, длине хорды

или по центральному углу, а также с учетом выбранного способа

распределения невязки.

Для выноса точки: Продольный сдвиг относительно базовой дуги.

сдвиг

Перпендикулярный сдвиг относиттельно базовой дуги.

Следующий шаг

Нажмите на OK для перехода в режим измерений.

Приложения

FlexLine, 151

Следующий шаг

• Нажмите на ВСЕ для выполнения измерений и записи,

• либо на ПРЕД. для возврата в окно БАЗОВАЯ ДУГА - ГЛАВНАЯ СТРАНИЦА

• либо на ESC для выхода из подпрограммы.

9.7

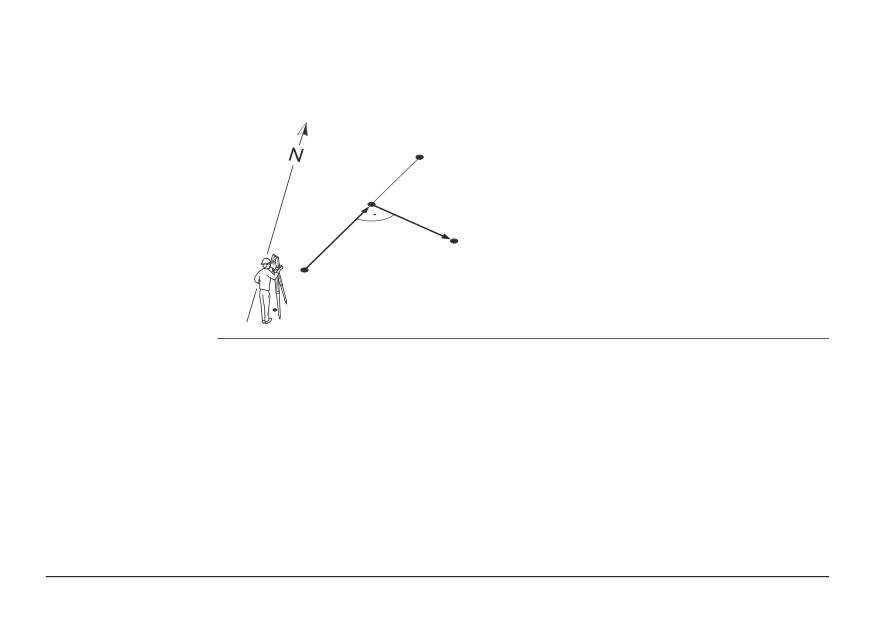

Косвенные измерения

Возможности

9

9

Описание

Это приложение, позволяющее вычислять наклонные расстояния, горизонтальные

проложения, превышения и дирекционные углы между двумя точками, на которые

были выполнены измерения или по их координатам, взятым из памяти, либо

введенным с клавиатуры.

Методы косвенных Можно выбрать один из двух описанных ниже способов:

измерений

• Полигональный: P1-P2, P2-P3, P3-P4.

• Радиальный: P1-P2, P1-P3, P1-P4.

Приложения

FlexLine, 153

Приложения

FlexLine, 154

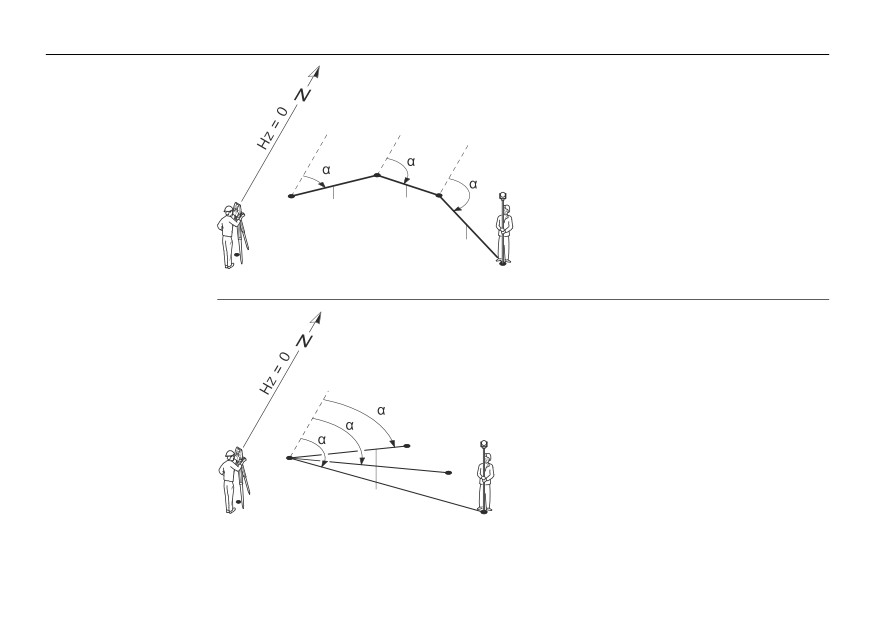

Полигональный

метод

P0

Точка установки инструмента

(станция)

2

P1-P4

Целевые точки

1

3

d1

Расстояние P1-P2

P2

d2

Расстояние P2-P3

P1

d1

d2

P3

d3

Расстояние P3-P4

Į1

Дирекционный угол P1-P2

P0

d3

Į2

Дирекционный угол P2-P3

TSOX_046

P4

Į3

Дирекционный угол P3-P4

Радиальный метод

P0

Точка установки инструмента

(станция)

3

P1-P4

Целевые точки

2

d1

Расстояние P1-P2

1

P2

d2

Расстояние P1-P3

P1

d2

P3

d3

Расстояние P1-P4

d3

Į1

Дирекционный угол P1-P4

P0

d1

Į2

Дирекционный угол P1-P3

TSOX_047

P4

Į3

Дирекционный угол P1-P2

Приложения

FlexLine, 156

Поле

Описание

Δ

Горизонтальное проложение между точками 1 и 2.

Δ

Превышение между точками 1 и 2.

ДирУгол

Дирекционный угол направления между точками 1 и 2.

Следующий шаг

Нажмите на ESC для выхода из подпрограммы.

9.8

Площади и DTM объемы

Возможности

9

9

Описание

Эта подпрограмма позволяет вычислять площади участков, ограниченных

максимум 50-ю точками, соединенных отрезками прямой. Эти точки должны быть

измерены, взяты из памяти либо заданы с клавиатуры - с расположением их по

часовой стрелке. Вычисленная площадь проектируется на горизонтальную

плоскость (2D) или на наклонную опорную плоскость, заданную своими тремя

точками (3D). Также объемы автоматически вычисляются в результате обсчета

цифровой модели местности (DTM).

P0

Точка установки инструмента

(станция)

P2

P1

Точка для задания наклонной

P3

отсчетной плоскости

P2

Точка для задания наклонной

отсчетной плоскости

b

a

P3

Точка для задания наклонной

отсчетной плоскости

P4

Точка визирования

a

Периметр (3D), т.е. общая длина

P1

сегментов границы полигона от

начальной до текущей точки

dc

b

Площадь (3D), спроектированная

P4

на наклонную отсчетную плоскость

c

Периметр (2D), т.е. общая длина

сегментов границы полигона от

начальной до текущей точки

площади 2D

d

Площадь (2D), спроектированная

TSOX_049

P0

на горизонтальную плоскость

Доступ

1. Выберите Программы в Главном меню.

2. Откройте окно Площадь и объем из меню ПРОГРАММЫ menu.

3. Выполните необходимые настройки по указаниям, приведенным в главе

Прочтите главу "8 Приложения - приступаем к работе".

Приложения

FlexLine, 157

• Если две территории одинаковы, будет выбрана та, периметр которой меньше.

• Если у двух территорий равная площадь и равный периметр, будет выбрана

область, которой принадлежит последняя измеренная точка.

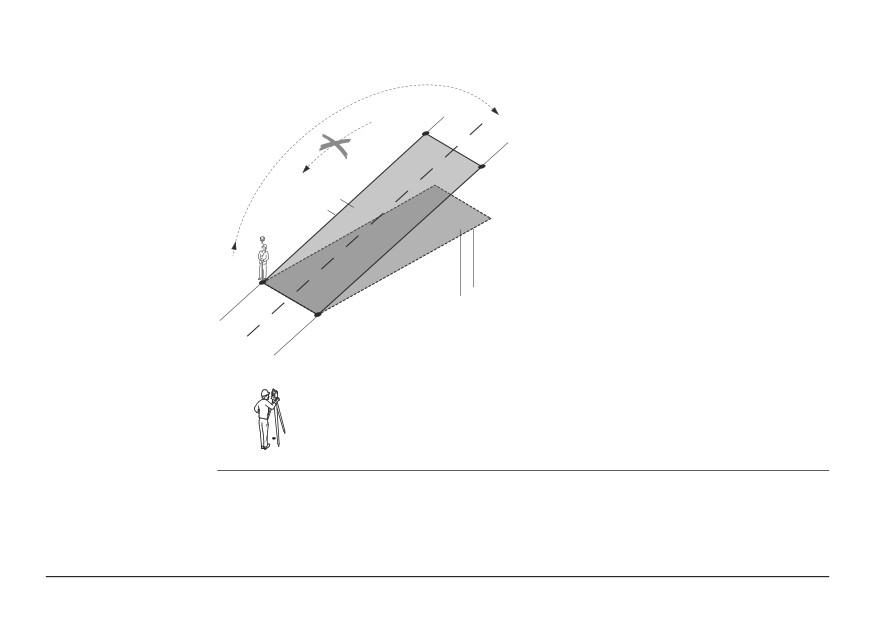

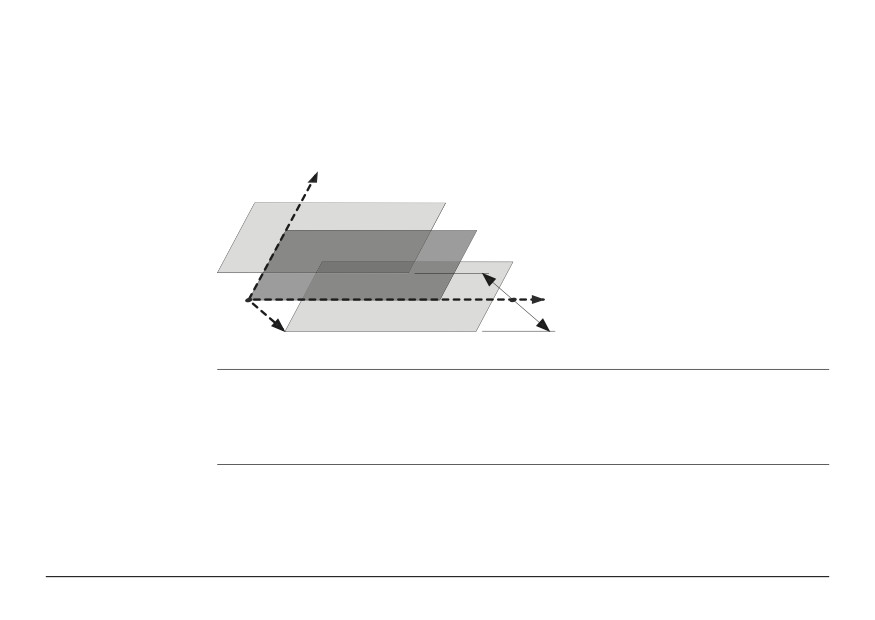

Для 3D вычисления площадей, опорная плоскость может задаваться вручную,

ОПР. 3D.

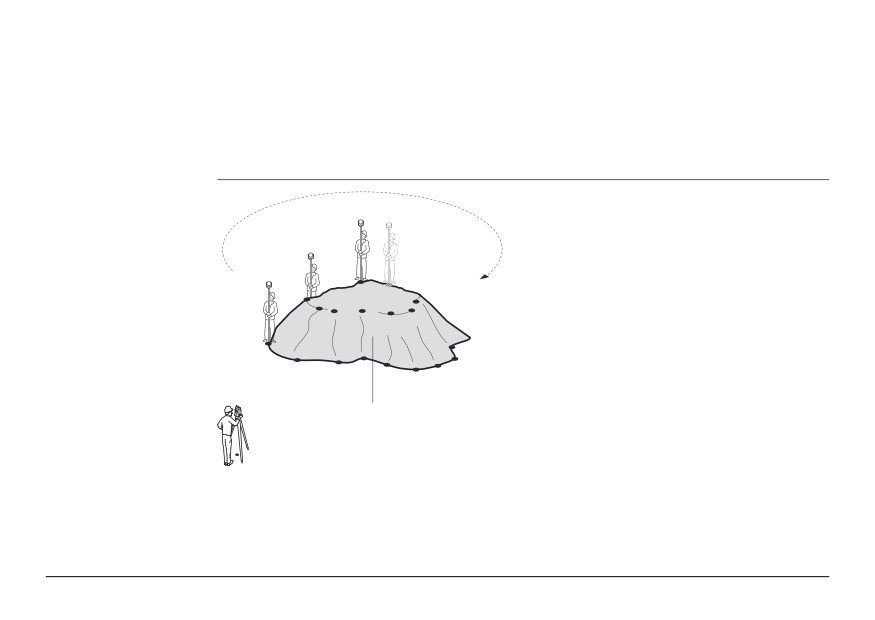

Графическая

визуализация

P2a

P2b

P1b

P1a

P0

Точка установки инструмента

(станция)

a

P1a.. Точка границы

P2a.. Точка линии перегиба

P0

a

Объем вычисляется по нерегуляр-

TSOX_134

ной триангуляционной сетке (TIN)

Следующий шаг

Нажмите на Рез-т для вычисления площади и объема и перехода в окно Площадь

и Объем - Рез-ты.

Приложения

FlexLine, 159

Поле

Описание

ЦММ- Объем II

Объем грунта после выбора. ЦММ-Объем II = ЦММ-ОбъемI x

Коэффициент сжатия.

Коэфф.Веса

Вес кубического метра грунта. Изменяемое поле.

Вес

Суммарная масса грунта после выбора. Вес= DTM-Объем II x

Вес.

Коэффициенты

Даны коэффициенты для разных грунтов согласно DIN18300.

сжатия

Класс

Описание

Коэффици-

грунта

ент сжатия

1

Верхняя часть грунта, содержащая неорганические

1.10

- 1.37

вкрапления, чернозем.

2

Бедные почвы.

n/a

3

Типы грунтов, легко поддающиеся разрушению. Несвязные.

1.06

- 1.32

4

Умеренно поддающиеся разрушению грунты. Состоят из

1.05

- 1.45

песков, осадочных пород, глины.

5

Трудно разрушаемые грунты. Те же, что 3 и 4, однако с

1.19

- 1.59

большим вкраплением камней до 0,01 м³ или 0.1 м³.

6

Связанные грунты, состоящие из горных пород.

1.25

- 1.75

7

Практически неразрушимые грунты, состоящие из

1.30

- 2.00

горных пород с высокой степенью связанности.

Приложения

FlexLine, 161

Приложения

FlexLine, 162

Коэффициенты сжатия: приблизительные значения. В каждом конкретном

случае, значение коэффициента может несколько отличаться.

Тип грунта

Коэффициент сжатия

Масса на метр кубичес-

кий

Осадочные породы (ил)

1.15

- 1.25

2.1 т

Песок

1.20

- 1.40

1.5 - 1.8 т

Глина

1.20

- 1.50

2.1 т

Дерн, чернозем

1.25

1.5 - 1.7 т

Песчаник

1.35

- 1.60

2.6 т

Гранит

1.35

- 1.60

2.8 т

Следующий шаг

• Нажмите на Нов.плд для определения нового участка,

• Нажмите Нов. лин. перегиба, чтобы задать характерную линию и вычислить

объем.

• Нажмите @точка лин. перегиба для добавления точки к линии к области,

ограниченной линиями перегиба и вычислению объема.

• Можно также нажать на ВЫХОДдля выхода из этого приложения.

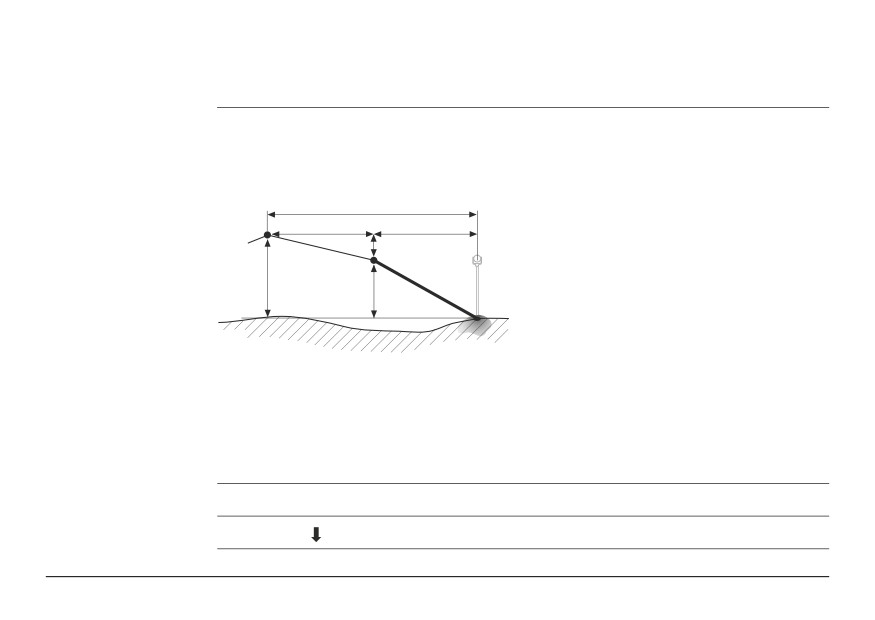

9.9

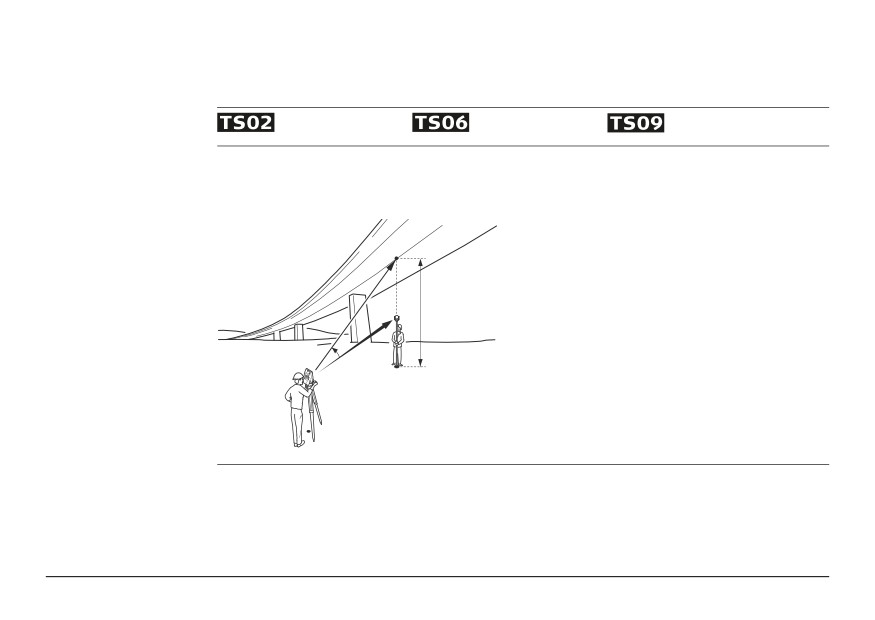

Недоступная отметка

Возможности

9

9

Описание

Эта подпрограмма используется для вычисления высотных отметок недостпных

для непосредственных измерений точек, расположенных над пунктом установки

отражателя без необходимости его размещения на самой этой точке.

P2

a

P0

Точка установки инструмента

(станция)

α

P1

Базовая точка

d1

P2

Недоступная точка

P1

d1

Наклонное расстояние

a

Разность отметок точек P1 и P2

Į

Вертикальный угол между базо-

P0

TSOX_050

вой и недоступной точками

Доступ

1. Выберите Программы в Главном меню.

2. Выберите НЕДОСТУПНАЯ ОТМЕТКА в меню ПРОГРАММЫ.

3. Выполните необходимые настройки по указаниям, приведенным в главе

Прочтите главу "8 Приложения - приступаем к работе".

Приложения

FlexLine, 163

Приложения

FlexLine, 164

Определение

Выполните измерения на базовую точку или нажмите на hотр=? для определения

отметки недоступ-

высоты отражателя.

ной точки

Следующий шаг

По завершении измерений на дисплее появится окно НЕДОСТУПНАЯ ОТМЕТКА.

НЕДОСТУПНАЯ

Наведите трубу тахеометра на недоступную точку.

ОТМЕТКА -

Поле

Описание

Наведите на

недоступную точку

Δ

Превышение между базовой и недоступной точкой.

Высота

Отметка недоступной точки.

Y

Вычисленный Y недоступной точки.

X

Вычисленный X недоступной точки.

Δ Y

Вычисленное расхождение координат Y измеренной точки и

недоступной точки.

Δ Х

Вычисленное расхождение координат Х измеренной точки и

недоступной точки.

Δ H

Вычисленное расхождение высот измеренной точки и недоступной

точки.

Следующий шаг

• Нажмите на OK для записи результатов измерений и вычисленных координат

недоступной точки,

• либо на BASE для выбора новой базовой точки и выполнения измерений на

нее,

• Можно также нажать на ESC для выхода из этого приложения.

9.10

Строительство

9.10.1

Запуск приложения Строительство

Возможности

9

9

Описание

Это приложение используется для работы на строительных площадках. Оно

позволяет точно устанавливать инструмент на проектной строительной оси для

измерений и выноса в натуру точек относительно этой оси.

Доступ

1. Выберите Программы в Главном меню.

2. Откройте окно Строительство в меню ПРОГРАММЫ.

3. Выберите Настройка EDM для задания параметров дальномера. Прочтите

главу "4.2 Настройка дальномера EDM".

4. Опции:

• Новая строительная ось - Определение новой строительной площадки

• Продолжить предыдущую работу - Продолжение работ на последней

строительной площадке (без выполнения настроек).

Приложения

FlexLine, 165

Поле

Описание

ΔLi

Продольное смещение: имеет знак +, если измеренная точка располо-

жена вдоль оси дальше, чем начальная точка строительной оси.

ΔOf

Поперечное отклонение: имеет знак +, если измеренная точка находит-

ся справа от строительной оси.

Δ

Вычисленная разность отметок: имеет знак +, если измеренная точка

расположена выше, чем начальная точка строительной оси.

9.11

Координатная геометрия - COGO

9.11.1

Запуск приложения COGO

Возможности

Опция

9

Описание

Это приложение предназначено для выполнения вычислений по формулам

координатной геометрии расстояний, дирекционных углов между точками и их

координат.

В COGO используются следующие методы расчетов:

• Обратная задача и траверс

• Сдвиг

• Засечки

• Продление

Приложения

FlexLine, 169

9.11.2

Обратная задача и траверс

Доступ

1. Откройте Обратная и прямая задача в меню COGO MAIN MENU.

2. Выберите Обратная задача или Прямая задача.

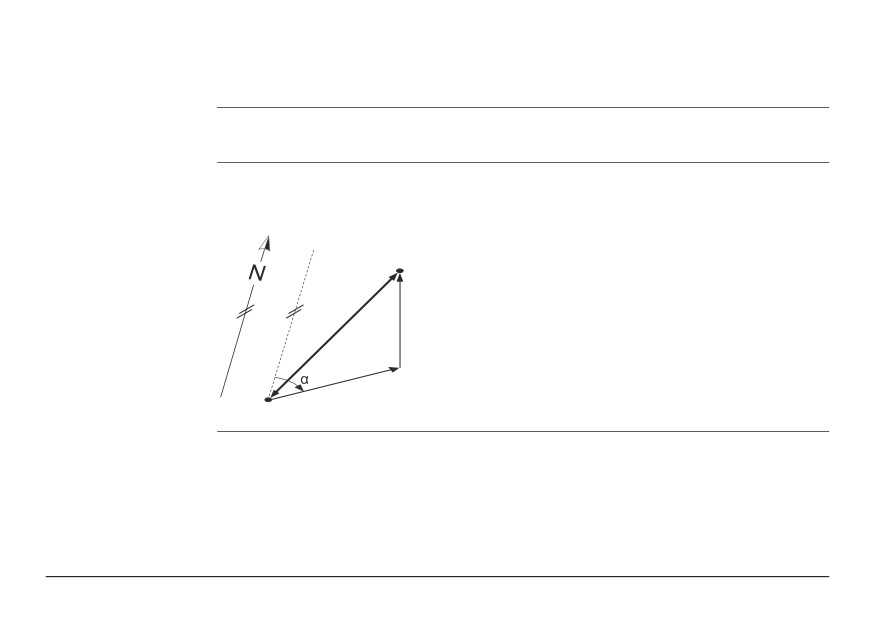

Обратная задача

Эта подпрограмма позволяет вычислять расстояние, дирекционный угол,

превышение и уклон COGO ГЛАВНОЕ МЕНЮ между двумя точками с известными

координатами.

Исходные данные

P2

P1

Первая точка с известными координатами

P2

Вторая точка с известными координатами

d1

Определяемые данные

d3

Į

Дирекционный угол с точки P1 на P2

d1

Наклонное расстояние между точками P1 и P2

d2

Горизонтальное проложение между точками

d2

P1 и P2

P1

TSOX_098

d3

Превышение между точками P1 и P2

Приложения

FlexLine, 171

Приложения

FlexLine, 172

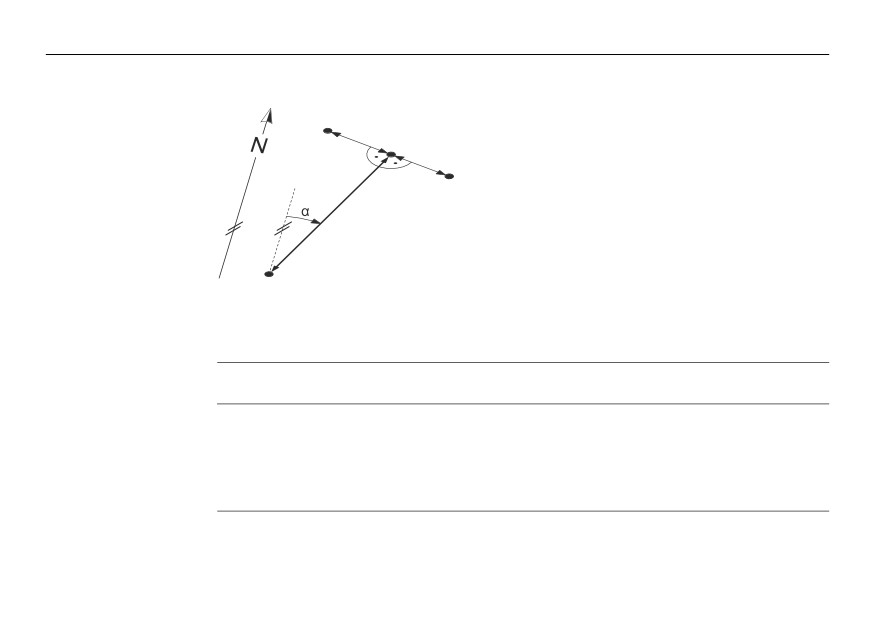

Прямая задача

Данная подпрограмма дает возможность определять координаты новой точки по

дирекционному углу и расстоянию от известной точки. Можно задавать и сдвиг.

Исходные данные

P4

d3

P1

Точка с известными координатами

P2

Į

Дирекционный угол с точки P1 на P2

d2

d1

Расстояние между точками P1 и P2

P3

d2

Положительное значение сдвига - вправо

d3

Отрицательное значение сдвига - влево

d1

Определяемые данные

P2

точка, координаты которой вычислены по

программе COGO без сдвига

P1

TSOX_099

P3

точка, координаты которой вычислены по

программе COGO со сдвигом вправо (+)

P4

точка, координаты которой вычислены по

программе COGO со сдвигом влево (-)

9.11.3

Засечки

Доступ

1. Откройте окно Засечки из меню COGO ГЛАВНОЕ МЕНЮ.

2. Выберите нужный тип COGO-засечки:

• ДУ - ДУ

• Рст-Рст

• ДУ -Рст

• По 4 тч

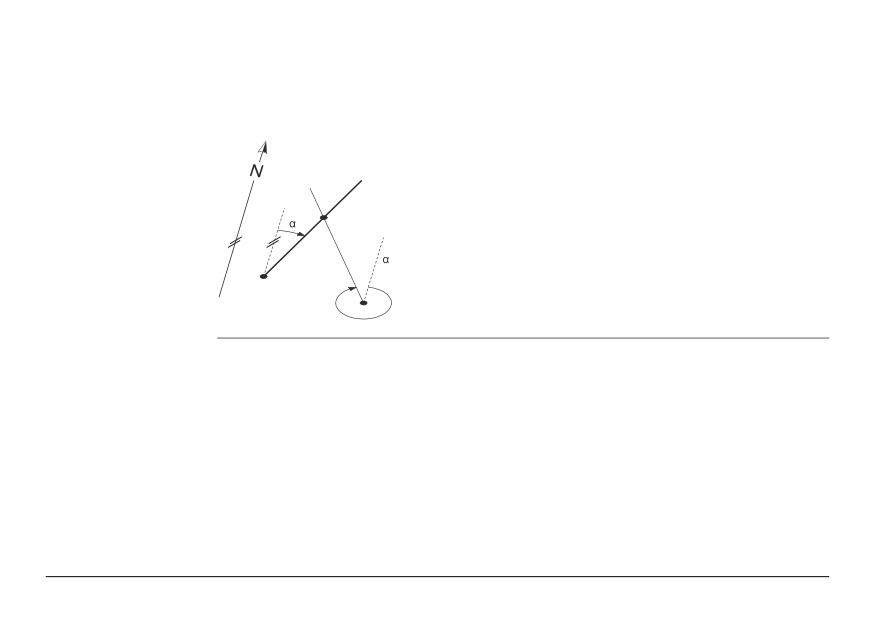

Прямая угловая

Этот метод позволяет определять новую точку на пересечении направлений на

засечка

нее с двух известных точек. Направление определяется своим дирекционным

углом и координатами известной точки.

Исходные данные

P1

Первая точка с известными координатами

1

P3

P2

Вторая точка с известными координатами

Į1

Дирекционный угол с точки P1 на P3

2

Į2

Дирекционный угол направления P2-P3

Определяемые данные

P1

P3

точка, координаты которой будут вычислены

P2

TSOX_100

программой COGO

Приложения

FlexLine, 173

Приложения

FlexLine, 174

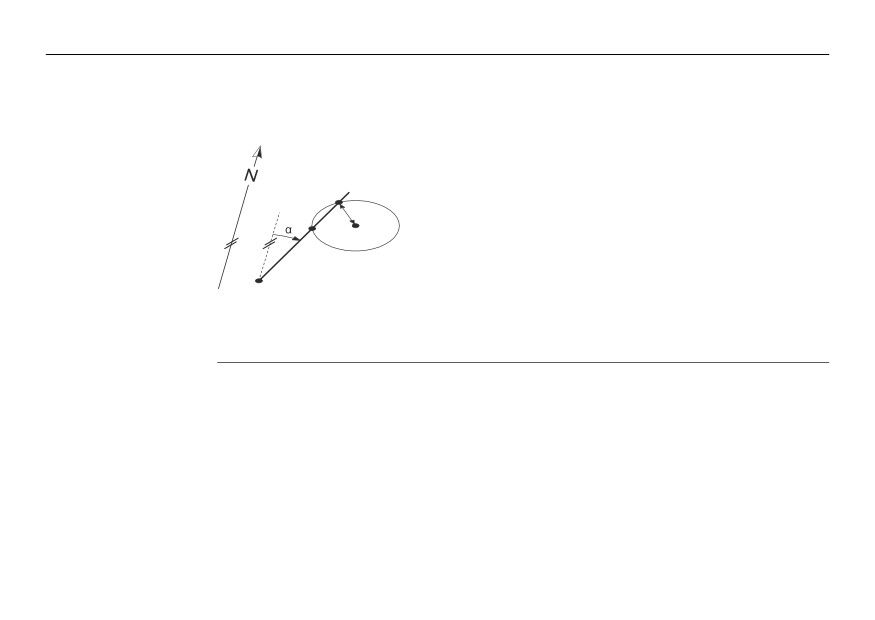

ДУ-Рст

Данный метод использует измеренное направление с одной известной точки и

расстояния от другой известной точки до определяемых точек. Направление

определяется своим дирекционным углом и координатами известной точки.

Окружность засечки определяется ее центром и радиусом.

Исходные данные

P1

Первая точка с известными координатами

P4

P2

Вторая точка с известными координатами

r

Į

Дирекционный угол с P1 на P3 и P4

r

Радиус окружности, равный расстоянию между

P3

P2

точками P2 и P4 и Р3

Определяемые данные

P3

Первая точка, координаты которой вычисляются

P1

TSOX_101

по программе COGO

P4

Вторая точка, координаты которой вычисляются

по программе COGO

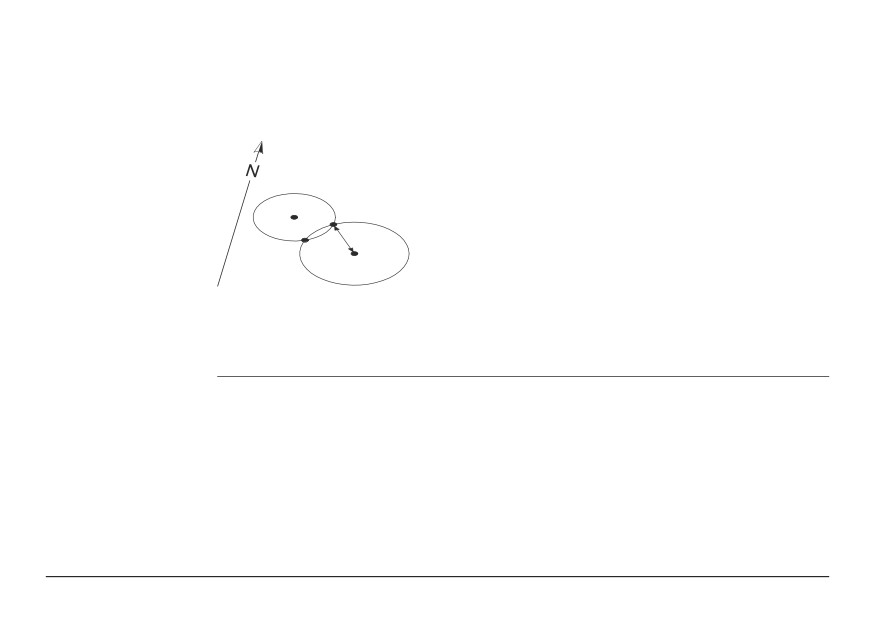

Рст-Рст

Данный метод позволяет определять новые точки на пересечении двух окружнос-

тей, описанных вокруг двух известных точек. Эти окружности задаются положени-

ем их центров и расстояниями, измеренными до определяемых точек.

Исходные данные

P1

Первая точка с известными координатами

P2

Вторая точка с известными координатами

r1

Радиус окружности, равный расстоянию между

r1

P4

P1

точками P1 и P4 и Р3

r2

r2

Радиус окружности, равный расстоянию между

P3

точками P2 и P4 и Р3

P2

Определяемые данные

TSOX_102

P3

Первая точка, координаты которой вычисляют-

ся по программе COGO

P4

Вторая точка, координаты которой вычисляются

по программе COGO

Приложения

FlexLine, 175

Приложения

FlexLine, 176

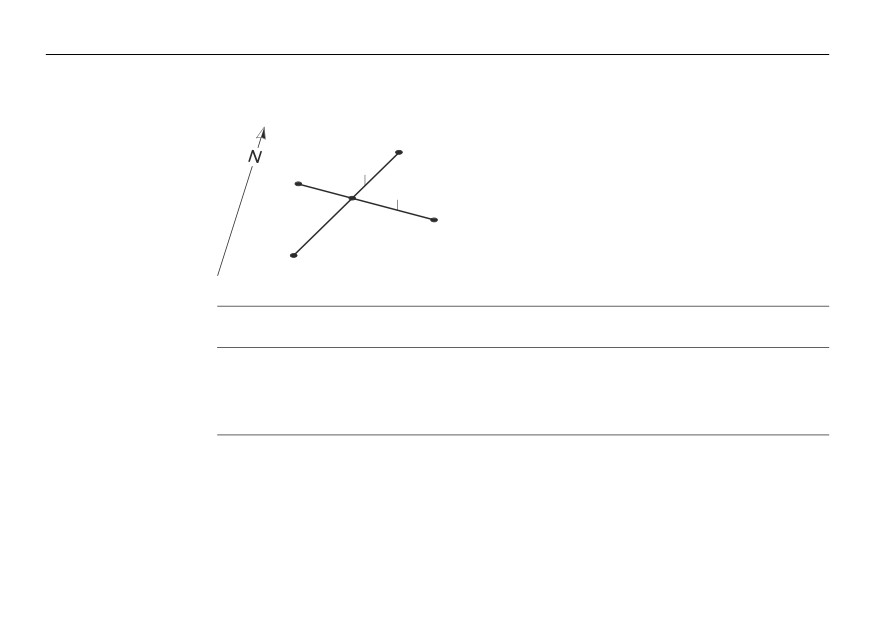

По 4 тч

Эта подпрограмма позволяет определить положение новой точки по четырем

известным, как пересечение двух линий. Каждая линия задается двумя известны-

ми точками.

Исходные данные

P2

P1

Первая точка с известными координатами

a

P2

Вторая точка с известными координатами

P4

b

P3

Третья точка с известными координатами

P5

P4

Четвертая точка с известными координатами

P3

a

Линия, соединяющая точки P1 и P2

b

Линия, соединяющая точки P3 и P4

Определяемые данные

TSOX_103

P1

P5

Точка COGO

9.11.4

Сдвиги

Доступ

1. Откройте окно Сдвиги из меню COGO ГЛАВНОЕ МЕНЮ.

2. Выберите нужный тип COGO-засечки:

• Лин.сдв

• ВыносТч

• Пл-сть

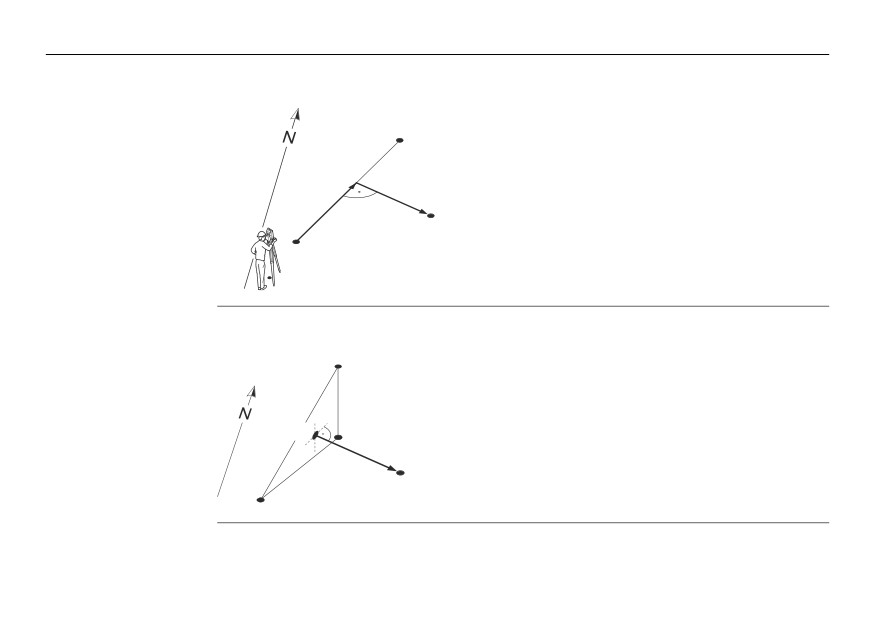

Лин.сдв

Используйте этот метод для определения положения новой точки на заданной

линии как основание перпендикуляра,опущенного на эту линию с известной точки.

Исходные данные

P2

P0

Точка установки инструмента

(станция)

P4

P1

Начальная точка

d2

P2

Конечная точка

d1

P3

Третья точка

P3

Определяемые данные

P1

d1

ǻ Вдоль

d2

ǻ Поперек

P0

TSOX_104

P4

Определяемая точка на линии

Приложения

FlexLine, 177

Приложения

FlexLine, 178

ВыносТч

Данный метод применяется для определения координат точки по расстоянию и

поперечному сдвигу от заданной линии.

Исходные данные

P0

Точка установки инструмента

P2

(станция)

P1

Начальная точка

d2

P2

Конечная точка

d1

d1

ǻ Вдоль

P3

d2

ǻ Поперек

P1

Определяемые данные

P3

точка, координаты которой будут

P0

TSOX 105

вычислены программой COGO

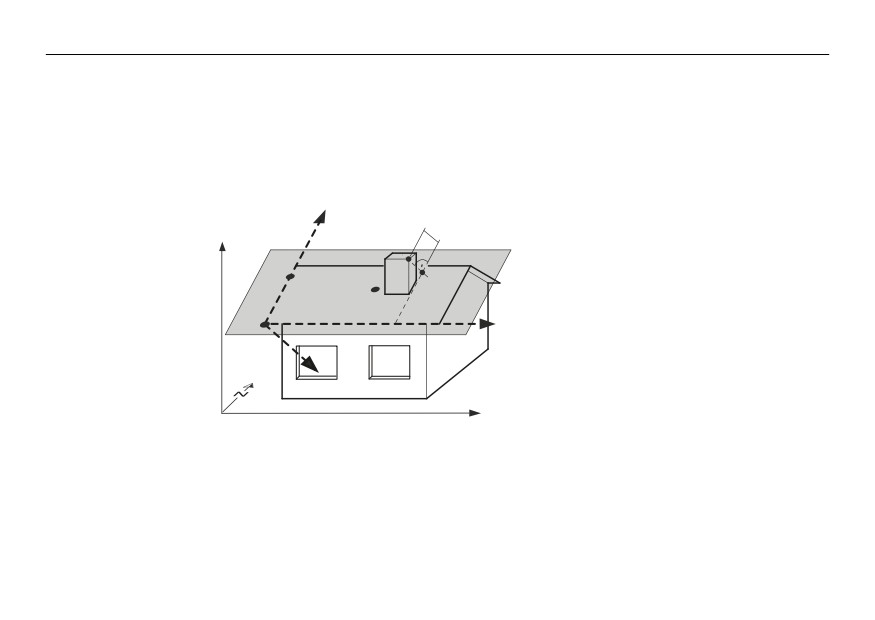

Пл-сть

Данный метод применяется для определения координат точки, ее отметки и

смещения относительно заданной плоскости с учетом заданного сдвига.

P2

Исходные данные

P1

1-я точка плоскости

P2

2-я точка плоскости

P3

3-я точка плоскости

P5

P3

P4

Точка сдвига

d1

Определяемые данные

P4

P5

COGO-точка

TSOX_106

P1

d1

Сдвиг

9.11.5

Продление

Доступ

Откройте окно Продление из меню COGO ГЛАВНОЕ МЕНЮ.

Продление

Это приложение можно использовать для определения положения точки на

продолжении базовой линии.

Исходные данные

P1

Начальная точка базовой

Δ L1

линии

P1

P3

Конечная точка базовой

P2

Δ L2

линии

P3

ǻL1, ǻL2

- расстояния

TSOX_107

P4

Определяемые данные

P2, P4

Новые точки

9.12

Road 2D

Возможности

Опция

9

Описание

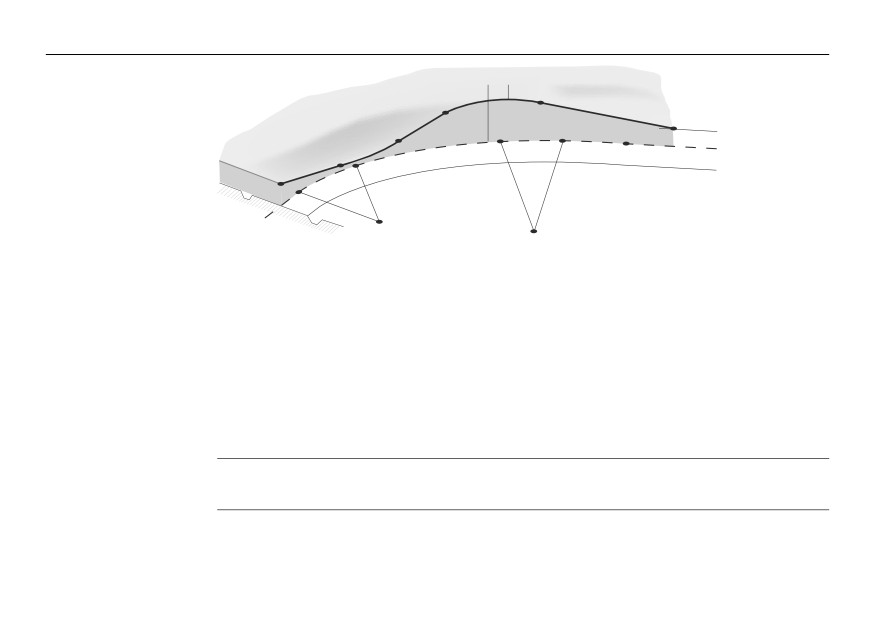

Подпрограмма Road 2D используется для измерений или выноса в натуру точек

дорожных проектов относительно заданных элементов. Таким элементом может

быть прямая, дуги или клотоида. В качестве данных могут быть пикетаж, шаг

разбивки и сдвиги (влево или вправо).

Приложения

FlexLine, 179

Приложения

FlexLine, 180

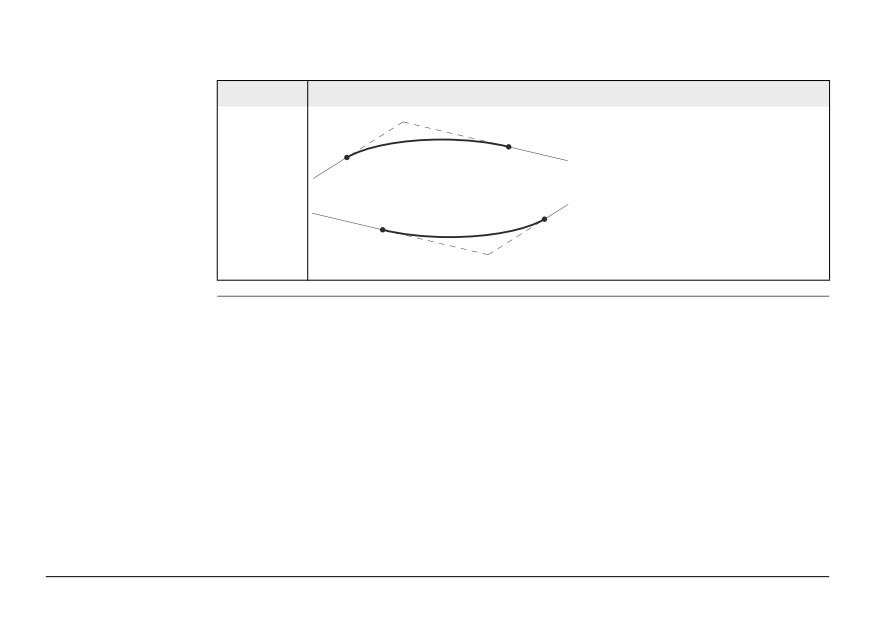

P0

Центр

c+

P1

P1

Начальная точка дуги

b

P3

P2

Конечная точка

P3

Разбивочная точка

a

d-

a

Против часовой стрелки

b

По часовой стрелке

c+

Расстояние по кривой от ее нача-

P0

ла

r

P2

d-

Сдвиг от кривой по перпендикуля-

TSOX_132

ру

r

Радиус дуги

Доступ

1. Выберите Программы в Главном меню.

2. Откройте окно ROAD 2D из меню ПРОГРАММЫ.

3. Выполните необходимые настройки по указаниям, приведенным в главе

Прочтите главу "8 Приложения - приступаем к работе".

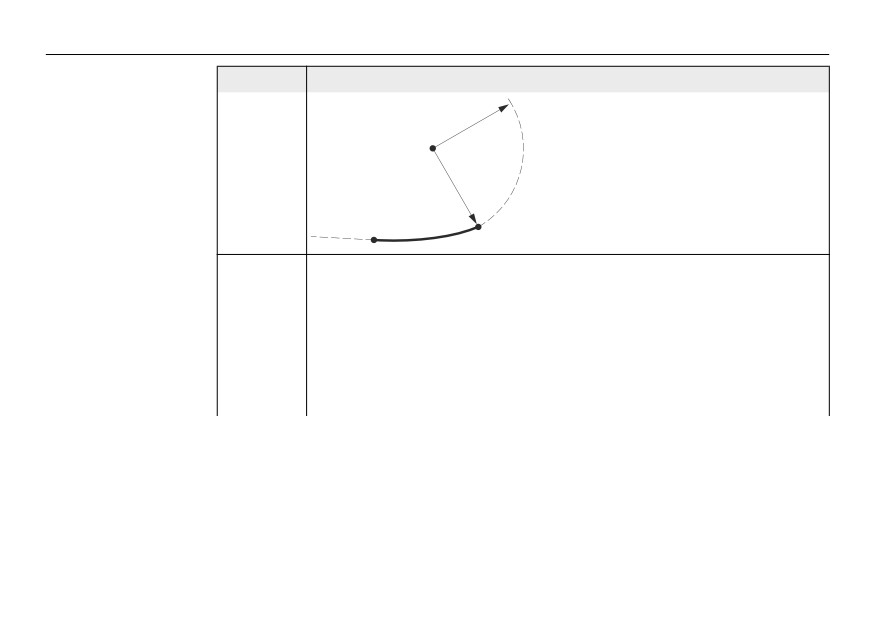

4. Выберите тип элемента:

• Линия

• Кривая

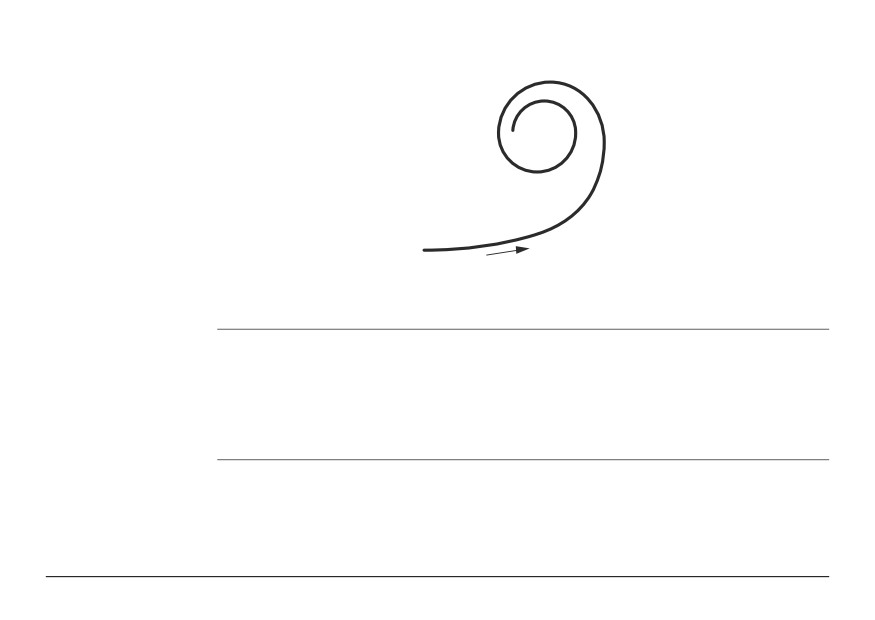

• Клотоида

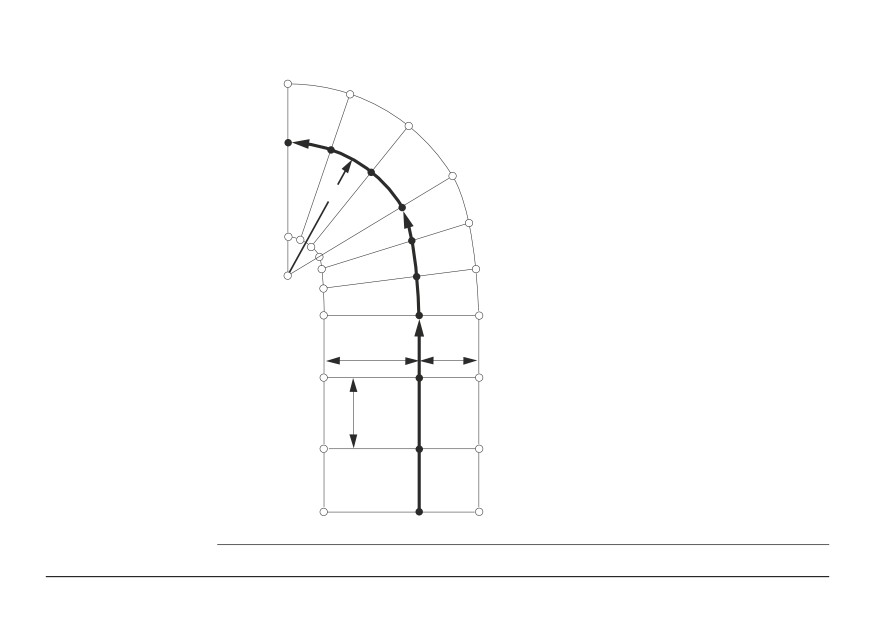

Компоненты

C

R

d = 155.000

B

d = 132.000

a

b

d = 122.000

A Прямая

B Переходная кривая

c

C Дуга

A

R Радиус

d = 112.000

a

Сдвиг влево

b

Сдвиг вправо

c

Приращение

d = 102.000

TSOX_119

d

Пикетаж

Приложения

FlexLine, 181

B

Тип клотоиды

А Входная клотоида

TSOX_112

A

B Выходная клотоида

4. После задания элемента на дисплее появится окно ROAD 2D - ГЛАВНАЯ

СТРАНИЦА.

Способы пикетажа Введите данные о пикетаже и нажмите на:

• РАЗБИВК для выбора разбивочной точки и ее смещения (от центра, влево или

вправо) и выполните измерения. Сдвиг текущей точки от ее проектного

положения будет показан на дисплее.

• либо на ИЗМЕР. для выбора из памяти или измерения точек, расчетов

пикетажа,продольных и поперечных сдвигов от заданного элемента.

Приложения

FlexLine, 183

9.13

ROAD 3D

9.13.1

Запуск подпрограммы

Возможности

-

Опция

9

Описание

Приложение ROAD 3D предназначено для выноса в натуру дорожных проектов, а

также для контроля основных элементов дороги, включая уклоны. В этом

приложении доступны следующие возможности:

• Разбивка в плане по таким элементам как прямая, дуга и переходная кривая

(входные, выходные или частичные)

• Вертикальная разбивка по таким элементам как прямая, дуга и квадратичес-

кая парабола

• Загрузка элементов горизонтальной и вертикальной разбивки в формате gsi

Leica Road Line Editor FlexOffice

• Создание, просмотр и удаление элементов выноса проекта в натурy

непосредственно на тахеометре

• Использование для вертикальной разбивки проектных высот из файла или

ввод отметок вручную

• Создание файлов регистрации с помощью модуля Format manager программы

FlexOffice.

Методы дорожных

ROAD 3D включает в себя следующие подпрограммы:

3D-работ

• Подпрограмма Контроль

• Подпрограмма контроля уклонов

• Подпрограмма Разбивка

• Разбивка уклонов

Приложения

FlexLine, 185

Приложения

FlexLine, 186

Это опционное приложение можно запускать не более 15 раз. После этого потребу-

)

ется оплатить и получить лицензионный код.

Пошаговые

1. Создайте новый проект или загрузите уже существующий.

операции при

2. Выберите файлы горизонтальной и/или вертикальной разбивки.

работе с ROAD 3D

3. Задайте параметры разбивки, контроля и уклонов.

4. Выберите одну из нужных подпрограмм приложения ROAD 3D.

•

Файлы створов должны иметь структуру, создаваемую модулем Road Line

)

Editor программы FlexOffice. В этих gsi-файлах каждый элемент имеет уникаль-

ный идентификатор, который используется прикладной программой.

•

Данные для выноса проектов в натуру должны быть непрерывными, поскольку

геометрические разрывы и уравнения пикетажа не поддерживаются системой.

•

Файлы горизонтальных створов должны иметь префикс ALN, например,

ALN_HZ_Axis_01.gsi. Файлы вертикальных створов должны иметь префикс

PRF, например, PRF_VT_Axis_01.gsi. Имя файла не должно содержать более

16 символов.

•

Созданные или загруженные файлы проектов дорожного строительства

всегда сохраняются в памяти, даже если прикладная программа закрывается

нештатным образом.

•

Файлы створов можно удалять непосредственно из памяти тахеометра или с

помощью модуля Data Exchange Manager FlexOffice.

•

Редактировать такие файлы на самом тахеометре невозможно. Это можно

делать с помощью модуля Road Line Editor FlexOffice.

Приложения

FlexLine, 188

Горизонтальные

Программа 3D Roadworks поддерживает ввод с клавиатуры тахеометра

геометрические

следующих элементов для разбивки в плане:

элементы

Элемент

Описание

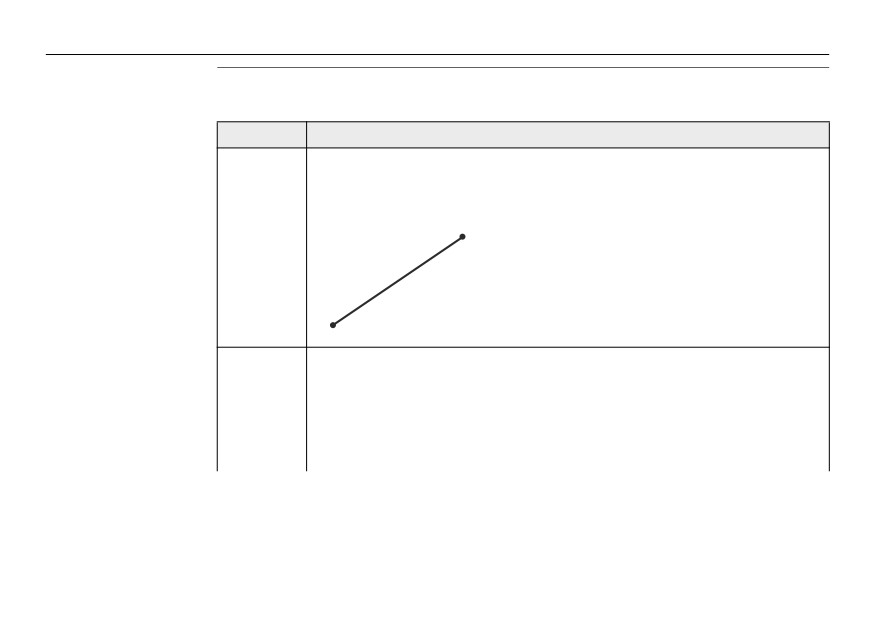

Прямая

Прямая задается следуюшими параметрами:

• Начальная точка (P1) и конечная точка (P2) с известными

плановыми координатами.

P2

P1 Начальная точка

P1

TSOX_109

P2 Конечная точка

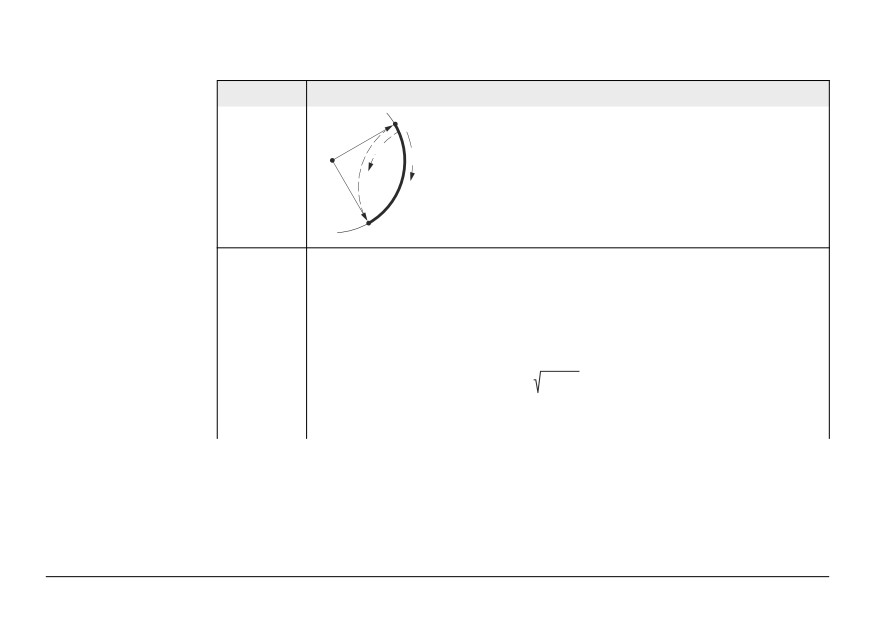

Кривая

Эта дуга задается следующими параметрами:

• Начальная точка (P1) и конечная точка (P2) с известными

плановыми координатами.

• Радиус (R).

• Направление: по часовой стрелке (b) или против часовой

стрелки (a).

Элемент

Описание

P1

R

a

b

P1

Начальная точка

P2

Конечная точка

R

R

Радиус

a

Против часовой стрелки

TSOX_090

P2

b

По часовой стрелке

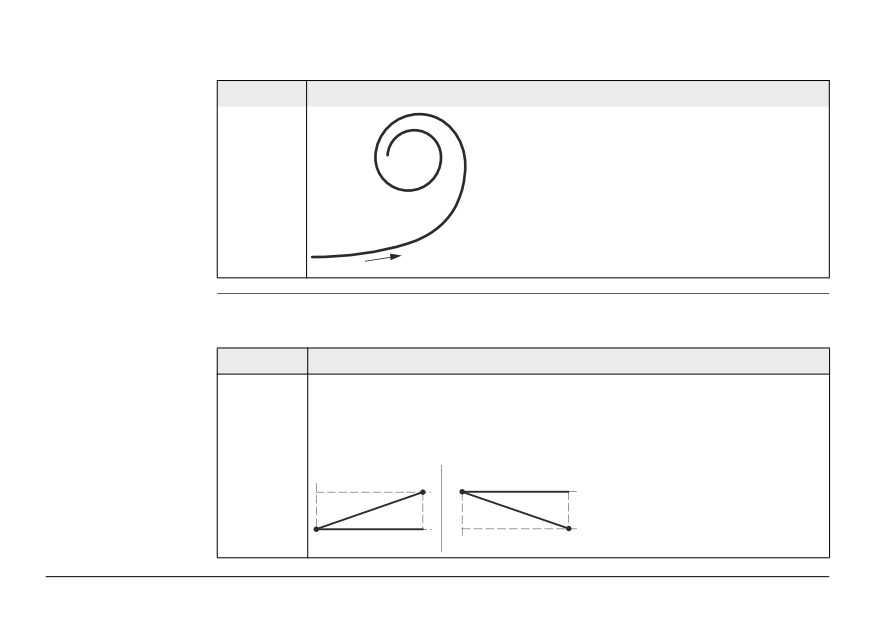

Переход-

Клотоида является переходной кривой, радиус кривизны которой

ная

меняется вдоль ее протяжения. Эта кривая определяется следующи-

кривая/

ми параметрами:

Клотоида

• Начальная точка (P1) и конечная точка (P2) с известными

плановыми координатами.

• Радиус кривизны на начальной точке клотоиды (R)

• Параметр клотоиды (

A =

L · R

) где ее длина (L)

• Направление: по часовой стрелке или против часовой стрелки

• Тип переходной кривой: Входная или выходная клотоида

Приложения

FlexLine, 189

Приложения

FlexLine, 190

Элемент

Описание

R

R

P1

Начальная точка

P2

Конечная точка

R

Радиус

P2

L

P1

TSOX_111

L

Длина

Виды

• Входная клотоида (Spiral in = A): Кривая с бесконечным радиусом

переход-

кривизны в начальной точке и заданным радиусом кривизны в ее

ных

конце.

кривых

• Выходная клотоида (Spiral out = B): Кривая с заданным радиусом

кривизны в начальной точке и бесконечным радиусом кривизны

в ее конце.

• Частичная/овоидная кривая: Кривая с заданным радиусом

кривизны в ее начале и другим радиусом в ее конце.

Элемент

Описание

B

A Входная кривая

TSOX_112

B Выходная кривая

A

Вертикальные

Программа 3D Roadworks поддерживает ввод с клавиатуры тахеометра

геометрические

следующих элементов для разбивки по вертикали:

элементы

Элемент

Описание

Прямая

Прямая задается следуюшими параметрами:

• Начальный пикетаж и отметка точки P1.

• Конечный пикетаж и отметка конечной точки P2 или Длина (L) и

Уклон (%)

P2

P1

L

P1 Начальная точка

+%

P2 Конечная точка

L

-%

L Длина

P1

P2

% Уклон

TSOX_113

Приложения

FlexLine, 191

Приложения

FlexLine, 192

Элемент

Описание

Переход-

Эта дуга задается следующими параметрами:

ная

• Начальный пикетаж и отметка точки P1.

кривая

• Конечный пикетаж и отметка конечной точки P2

• Радиус (R).

• Тип: выпуклая (гребень) или вогнутая (прогиб)

a

b

a

Выпуклость

R

R

b

Вогнутость

P1

P2

P1

Начальная точка

P1

P2

R

R

P2

Конечная точка

R

Радиус

Квадрати-

Выбор варианта с квадратической параболой обладает тем

ческая

преимуществом, что устанавливается постоянное изменение уклона

парабола

и получается более "плавная" кривая. Квадратическая парабола

определяется следующими параметрами:

• Начальный пикетаж и отметка точки P1.

• Конечный пикетаж и отметка конечной точки P2

• Параметр, либо Длина (L), уклон входящей прямой (Grade In) и

уклон выходящей прямой (Grade Out).

Элемент

Описание

-%

+%

P2

P1

L

TSOX_114

P1 Начальная точка

L

P2

P2 Конечная точка

P1

+%

L Длина

TSOX_115

-%

% Уклон

Приложения

FlexLine, 193

Приложения

FlexLine, 194

Комбинация

a b

горизонтальных и

b4

b5

b3

-%

вертикальных

+%

геометрических

элементов

b1

b2

a4

a5

a3

R

a6

-%

a2

R2

R1

a1

TSOX_116

a = Проектная плоскость (вид сверху)

b = Разбивка по вертикали

R1

Радиус 1

(фронтальный вид)

R2

Радиус 2

b1

Прямая

a1

Прямая

b2

Кривая

a2

Дуга радиуса R1

b3

Прямая

a3

Частичная кривая с радиусами

b4

Парабола

R1 и R2

b5

Прямая

a4

Дуга радиуса R2

a5

Переходная кривая на выходе с

R2 и R=∞

• Точка касания

a6

Прямая

Начало и конец пикетажа, а также точки касания (Tangent points) могут различать-

)

ся для выноса проекта в плане и по высоте.

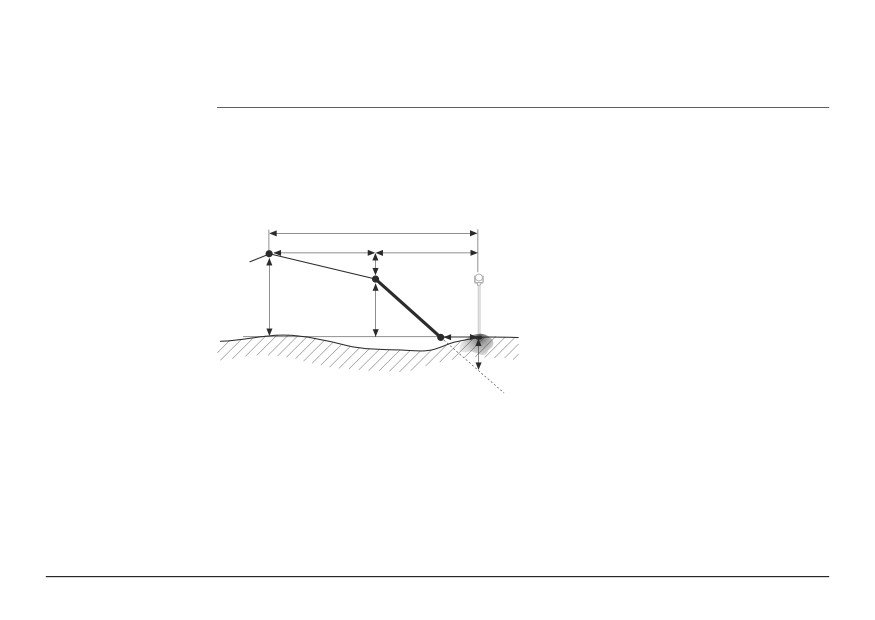

Элементы

P1

Измеренная точка

a

разбивки склонов

a

Проектная ось дороги

g

b

b

Точка бровки

f

c

Склон

c

d

Точка кювета

e

i

P1

e

Реальная поверхность

f

Заданный сдвиг

h

g

Заданная разность отметок

TSOX_052

d

h

Выемка при заданном склоне

i

Смещение к кювету

Элементы разбивки уклонов:

a) Разбивка в плане - определяется заданными элементами пикетажа.

b) Точка гребня - определяется заданными значениями правого/левого сдвига и

разностью отметок.

c) Уклон - это отношение двух величин, определяющее крутизну склона.

d) Точка кювета - это точка пересечения между проектным откосом и существу-

ющей поверхностью. Точка гребня и точка кювета находятся на одном склоне.

e) Существующая поверхность - это земная поверхность до начала строитель-

ных работ.

Приложения

FlexLine, 195

Приложения

FlexLine, 196

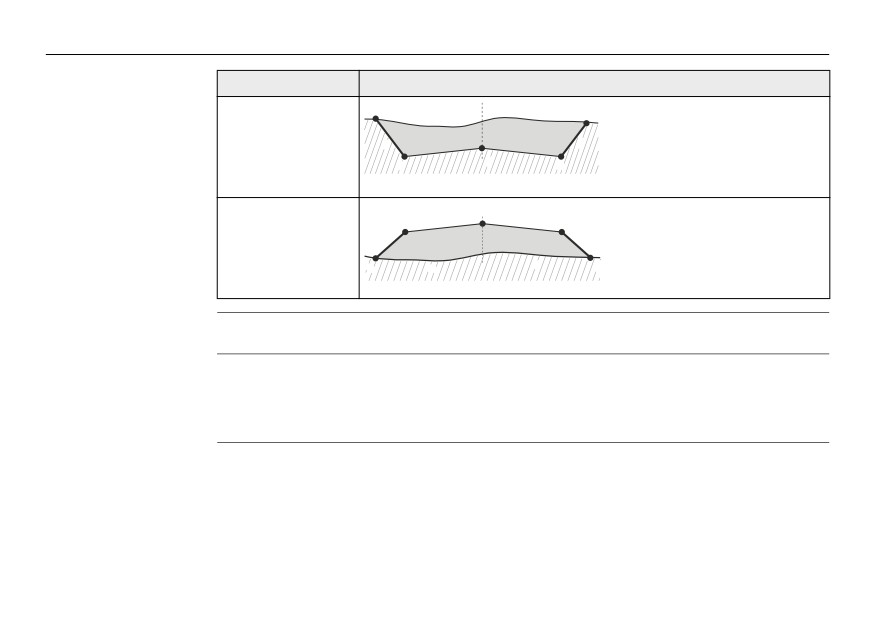

Выемка/Насыпь

Описание

Выемка

d

e

d

a Проектная ось дороги

e

b Точка бровки

c

c

c Склон

b

a

b

d Точка кювета

TSOX_117

e Реальная поверхность

Насыпь

a

a Проектная ось дороги

b

b

b Точка бровки

c

c

c Склон

d

e

e

d

d Точка кювета

TSOX 118

e Реальная поверхность

9.13.3

Создание и загрузка файлов створов

Описание

Файлы горизонтальных и вертикальных створов создаются с помощью модуля

Road Line Editor FlexOffice и загружаются в тахеометр при помощи модуля Data

Exchange Manager.

Эти файлы можно также создавать автономно - на самом тахеометре.

Доступ

1. Выберите Программы в Главном меню.

2. Откройте окно ROAD 3D из меню ПРОГРАММЫ.

3. Выполните необходимые настройки по указаниям, приведенным в главе

Прочтите главу "8 Приложения - приступаем к работе".

Выбор файлов

Поле

Описание

створов

Гориз.

Список имеющихся файлов с горизонтальными створами.

створа

Наличие данных для разбивки в плане является обяза-

)

тельным.

Верт.

Список имеющихся файлов с вертикальными створами.

створа

Наличие файла вертикальной разбивки обязательным не

)

является. Проектные отметки можно вводить и с клавиату-

ры.

Следующий шаг

• Нажмите на Новый для именования и задания нового файла створов,

• либо на OK для выбора уже имеющегося файла и перехода в окно Задание эл-

тов Разб/Контр/Скл values screen.

Приложения

FlexLine, 197

Поле

Описание

Использо-

В этом варианте для выполнения вертикальной

вать

разбивки будет применяться заданная в

проектную

проектном файле отметка.

отметку

H вручную

Высотная отметка для использования в Ввод Н вручную.

Следующий шаг

Выберите нужную операцию и нажмите на соответствующую дисплейную кнопку:

РАЗБИВК, КОНТР, РАЗ_СКЛ или КОН_СКЛ для запуска подпрограммы.

Приложения

FlexLine, 199

Приложения

FlexLine, 200

9.13.4

Подпрограмма Разбивка

Описание

Эта подпрограмма используется для разбивки точек относительно заданного

створа. Превышения отсчитываются относительно вертикального створа или от

введенной вручную отметки.

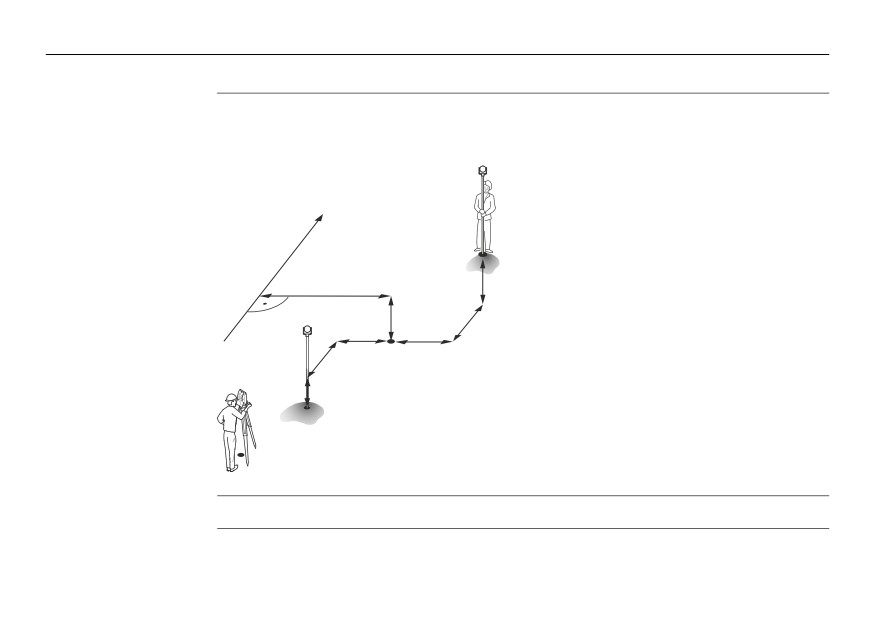

P0

Точка установки инструмента

(станция)

P3

P1

Координаты точки

P2

Измеренная точка

g-

P3

Измеренная точка

b

c

a

Проектная ось дороги

a

d

b

Проектный пикетаж

e+

e-

f-

c

Смещение

P1

d

Разность отметок

f+

e+

ǻ Сдвиг, плюсовой

P2

g+

e-

ǻ Сдвиг, минусовой

f+

ǻ Пикетаж, плюсовой

f-

ǻ Пикетаж, минусовой

g+

ǻ Отметка, плюсовая

P0

TSOX_054

g-

ǻ Отметка, минусовая

Доступ

Нажмите на РАЗБВК в окне Задание эл-тов Разб/Контр/Скл.

Приложения

FlexLine, 202

Поле

Описание

Опр. Y

Вычисленная координата Y (на восток) разбивочной точки.

Опр. X

Вычисленная координата Х (на север) разбивочной точки.

Опр.

Вычисленная отметка (Н) разбивочной точки.

Высота

Следующий шаг

• Нажмите на ВСЕ для выполнения измерений и записи,

• либо на ESC для возврата в меню Задание эл-тов Разб/Контр/Скл.

9.13.5

Подпрограмма Контроль

Описание

Эта подпрограмма использутся для исполнительного контроля (as-built checks).

Контрольные точки могут измеряться или выбираться из памяти. В результате

система выдаст значения пикетажа и смещений в плане, а также превышения

относительно вертикального створа или введенной вручную высоты.

P0

Точка установки инструмента

P2

(станция)

b

P1

Координаты точки

P1

c+

d+

P2

Проектная точка

c-

d-

a

Проектная ось дороги

b

Пикетаж

c+

Сдвиг, плюсовой

a

c-

Сдвиг, минусовой

d+

Превышение, полож.

d-

Превышение, отриц.

Заданные параметры пикетажа в этой подпрограмме игнорируются.

)

Доступ

Нажмите на КОНТРЛ в окне Задание эл-тов Разб/Контр/Скл.

Приложения

FlexLine, 203

9.13.6

Подпрограмма разбивки склонов

Описание

Эта подпрограмма используется для выноса в натуру точки кювета, которая

является точкой пересечения заданного склона с существующей поверхностью.

Склон всегда определяется от точки гребня. Если параметр Смещение вправо/

влево и превышение не заданы в проектном пикетаже, то точка заданного

пикетажа будет считаться точкой гребня (Hinge point).

k

P1

Измеренная точка

a

b

j

a

Проектная ось дороги

c

b

Заданное смещение

c

Заданная разность отметок

d

e

d

Точка гребня (бровка)

m

l

e

Заданный уклон

f

h

P1

g

f

Точка кювета

g

Существующая поверхность

i

h

ǻ Смещение к кювету

TSOX_056

i

Выемка/подсыпка для точки кювета

j

Смещение относительно точки

гребня

k

Смещение относительно проектной

оси

l

Превышение относительно точки

гребня

m

Превышение относительно проект-

ной оси дороги

Приложения

FlexLine, 205

Тип склона

Влево

d Точка

Вправо

вверх

гребня

вверх

Создание плоскости, направленной вверх

и влево относительно заданной точки

гребня.

Создание плоскости, направленной вверх

и вправо относительно заданной

точки гребня.

Создание плоскости, направленной вниз и

влево относительно заданной точки

гребня.

Создание плоскости, направленной вниз и

Влево вниз

Вправо

вправо относительно заданной точки

вниз

гребня.

Значение уклона

Величина уклона. Единицы измерения уклонов задаются в диалоговом окне

НАСТРОЙКИ. Прочтите главу "4.1 Общие настройки".

Следующий шаг

Нажмите на OK для открытия окна РАЗБИВКА СКЛОНА.

Приложения

FlexLine, 207

Поле

Описание

ΔH бровки

Превышение относительно точки гребня Это разность между

заданной отметкой текущего пикетажа и измеренной отметкой с

учетом заданного превышения.

бровки

Наклонное расстояние от измеренной точки до точки гребня.

Высота

Высотная отметка текущей измеренной точки.

Текущий

Измеренный пикетаж.

п-ж

Смещ.

Измеренное смещение относительно горизонтального створа, без

створа

учета сдвига вправо или влево.

ΔH створа

Превышение относительно проектной оси дороги Это разность

между заданной отметкой текущего пикетажа и измеренной

отметкой без учета заданного превышения.

створа

Наклонное расстояние от измеренной точки до створа.

Приложения

FlexLine, 209

Приложения

FlexLine, 210

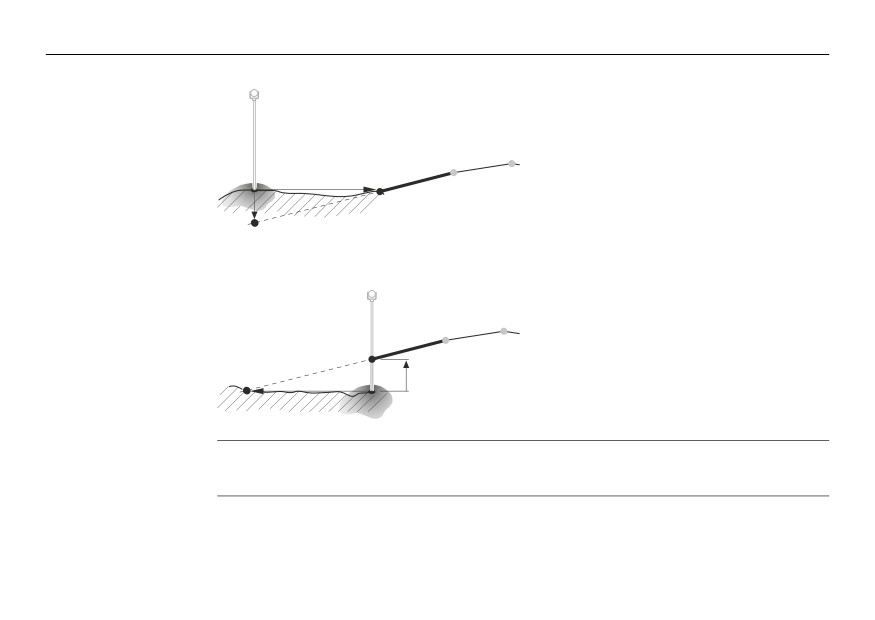

Смысл знаков + и - Выемка

a

P1

Измеренная точка

b

P1

P2

Кювет

d

a

Проектная ось дороги

c

P2

b

Точка бровки

c

Выемка

P2

TSOX_057

d

ǻ Смещение к кювету

Насыпь

a

b

P1

Измеренная точка

P2

P2

Кювет

a

Проектная ось дороги

P2

P1

c

b

Точка бровки

d

c

Насыпь

TSOX_058

d

ǻ Смещение к кювету

Следующий шаг

• Нажмите на ВСЕ выполнения измерений и записи,

• либо на ESC для возврата в меню Задание эл-тов Разб/Контр/Скл.

9.13.7

Подпрограмма контроля уклонов

Описание

Эта подпрограмма применяется для исполнительного контроля (as-built checks) и

получения информации об уклонах, например на существующей поверхности. Если

параметр Смещение вправо/влево и превышение не заданы, то точка будет

считаться точкой гребня (Hinge point).

h

P1

Измеренная точка

a

b

g

a

Проектная ось дороги

b

Заданное смещение

c

c

Заданная разность отметок

d

j

e

d

Точка гребня (бровка)

i

e

Имеющийся склон

P1

f

f

Существующая поверхность

TSOX_055

g

Смещение относительно точки

гребня

h

Смещение относительно проект-

ной оси

i

Превышение относительно точки

гребня

j

Превышение относительно проект-

ной оси дороги

Заданные параметры пикетажа в этой подпрограмме игнорируются.

)

Доступ

Нажмите на КОН_СКЛ в окне Задание эл-тов Разб/Контр/Скл.

Приложения

FlexLine, 211

Поле

Описание

Смещ.

Измеренное смещение относительно горизонтального створа, без

створа

учета сдвига вправо или влево.

ΔH створа

Превышение относительно проектной оси дороги Это разность

между заданной отметкой текущего пикетажа и измеренной

отметкой без учета заданного превышения.

створа

Наклонное расстояние от измеренной точки до створа.

Следующий шаг

• Нажмите на ВСЕ для выполнения измерений и записи,

• либо на ESC для возврата в меню Задание эл-тов Разб/Контр/Скл.

• либо на ESC для выхода из подпрограммы.

9.14

TraversePRO

9.14.1

Общие сведения

Возможности

-

Опция

9

Опционное приложение TraversePRO можно бесплатно запускать не более 15 раз.

)

После этого потребуется оплатить и получить лицензионный код.

Приложения

FlexLine, 213

Приложения

FlexLine, 214

Описание

Приложение TraversePRO предназначено для создания сетей опорных точек в тех

случаях, когда другие методы топографических съемок или выноса проектов в

натуру не могут быть использованы.

Методы, используемые в TraversePRO, включают 2D-трансформацию по Гельмер-

ту, а также алгоритмы Компаса и правило Теодолита.

2D-трансформация

Гельмертовская трансформация выполняется по двум опорным точкам. Этими

по Гельмерту

точками должны быть начальная и конечная точки, либо точка замыкания и

станция. Параметры сдвига, поворота и масштабирования будут вычислены и

использованы при обработке хода.

Если Вы начинается выполнять измерения прямой задачи без первого ориентирно-

го измерения, автоматически будет применена трансформация Гельмерта.

Компаса

Согласно правилу Компаса, координатная невязка будет распределяться

пропорционально длинам сторон хода. При этом предполагается, что наибольшие

погрешности возникают при больших длинах сторон. Данный метод также

предполагает, что уровень точности угловых и линнейных измерений примерно

одинаков.

Теодолита

Координатная невязка будет распределяться с учетом изменений Y и X. Этот

метод предполагает, что углы измерялись точнее, чем расстояния.

TraversePRO - шаг

1. Запустите и сконфигурируйте программу TraversePRO.

за шагом

2. Введите данные о станции.

3. Выберите начальный метод.

4. Выполните измерения на заднюю по ходу точку, либо перейдите к шагу 5.

5. Выполните измерения на переднюю по ходу точку.

Приложения

FlexLine, 216

расхождения известных и вычисленных координат в плане и по высоте.

Если в результатах уравнивания или в наблюдениях на контрольную точку

будет обнаружен выход за эти допуски, то на дисплей выводится диалого-

вое окно с предупреждением об этом.

Нажмите на OK для записи установленных пределов точности и возвраще-

ния в окно Настройки.

4. Нажмите Запуск для загрузки приложения.

До начала работы удалите из памяти ненужные более данные, чтобы освободить

)

место для записи новых. Если в памяти окажется недостаточно свободного места,

то измерения по ходу и результаты обработки будет некуда записывать!

Сообщение об этом выдается, когда в памяти остается менее 10% свободного

места.

Конфигурирова-

Поле

Описание

ние хода

Ид-р

Имя нового хода.

траверса

Описание

При желании можно дать описание.

Оператор

Имя пользователя, который будет прокладывать новый ход.

Метод

З’П’П’’З’’ Измерения на все точки выполняются при круге лево,

затем при круге право в обратном порядке.

Поле

Описание

З’З’’П’’П’ Сначала выполняются измерения на заднюю точку при

двух кругах (круг лево, затем круг право). На другие

точки измерения выполняются в обратном порядке

(круг право, затем круг лево).

З’П’

На все точки измерения выполняются при одном

положении круга (круг лево).

Число

Число приемов. Ограничено десятью.

приемов

Исп.доп.

Подтверждение использования допуска для измерений, проводи-

КЛ-КП

мых при двух кругах. Он проверяет допустимость расхождения

между этими измерениями. При выходе за установленный допуск

на дисплей выдается предупреждение об этом.

Дпск.на КЛ-

Значение допустимого расхождения между измерениями при

КП

обоих кругах.

Следующий шаг

Нажмите на OK для подтверждения заданной конфигурации траверса и перехода

в окно ИЗМЕРЕНИЯ ПО ХОДУ.

Приложения

FlexLine, 217

Приложения

FlexLine, 220

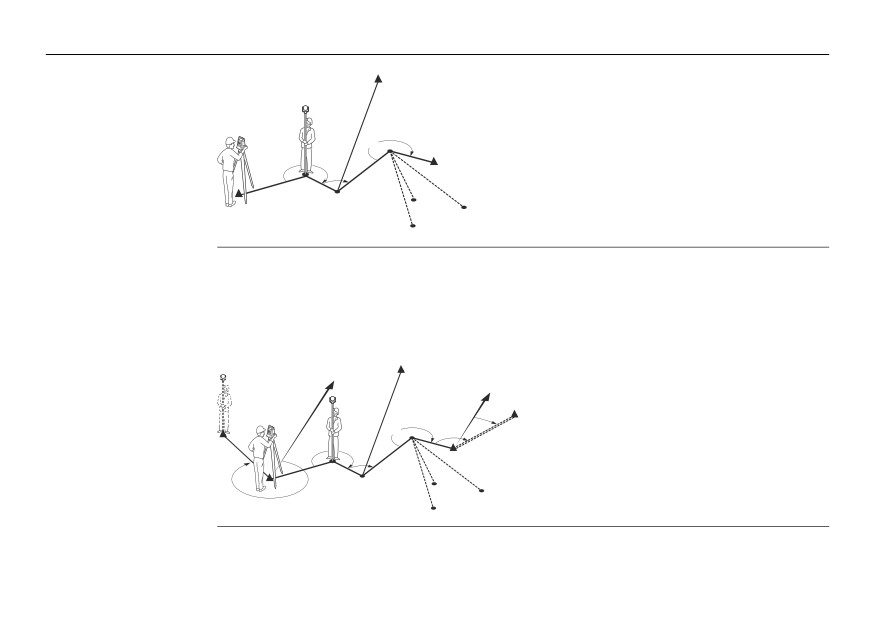

C2

P3

C3

C1, C3

Контрольные точки

P1

C2

Контрольная точка

P2

TP2

C1

TP3

P1...P3

Точки хода

TSOX_060

TP1

TP1...TP3

Съемочные точки

С известной задней Начать ход с точки с точки, имеющей опорное ориентирное направление

точкой

• Измерения начинаются с наблюдений с твердой точки начала хода на

другую твердую точку,

• Завершите прокладку хода на твердой точке и, по возможности, наблюде-

ниями на другой твердый пункт.

C3

N

N

^C5 C1, C2

Твердые точки

C4, C5

Твердые точки

C1

P3

C3

Контрольная точка

C4

P1...P3

Точки хода

P1

C2

P2

TP2

TP1...TP3

Съемочные точки

TP3

TSOX_059

TP1

N

Северное направление

Дирекционный

Начать ход с точки, имеющей известный дирекционный угол

угол известен

• Установите прибор на известной точке, наведитесь на известное направле-

ние (например, шпиль колокольни) и задайте это направление как опорное.

Часто так задают направление на 0.

• Завершайте ход на известной точке или на точке хода (тогда необходимо

выполнить измерение на известную точку). Прочтите главу "9.14.5 Заверше-

ние хода".

Если используется текущий дирекционный угол (полученный из приложения

Установка Станции), подтвердите его в окне Установить горизонтальный угол.

Измерение по ходу

Поле

Описание

- Наблюдения на

Идентифи-

Имя задней по ходу точки.

заднюю точку

катор ЗТ

Описание

Описание задней точки.

Ид. Станц.

Идентификатор станции.

Код

Код точки (ввод не обязателен).

Следующий шаг

В зависимости от выбранного метода, после измерений на дисплее появится либо

окно Наведение на заднюю точку, которое будет оставаться активным для

измерений на эту точку при другом круге, либо окно Наведение на переднюю

точку - для выполнения измерений на переднюю по ходу точку.

Приложения

FlexLine, 221

Приложения

FlexLine, 222

Измерение по ходу

Следующий шаг

- Наблюдения на

В зависимости от выбранного метода, после измерений на дисплее появится либо

переднюю точку

окно Наведение на переднюю точку, которое будет оставаться активным для

измерений на эту точку при другом круге, либо окно Наведение на заднюю точку

- для выполнения измерений на заднюю по ходу точку.

Прерывание

Для того чтобы прервать наблюдения в приемах, нажмите на ESC для закрытия

приема наблюде-

упомянутых выше окон. На дисплее появится окно ПРОДОЛЖИТЬ С...

ний

ПРОДОЛЖИТЬ С...

Поле

Описание

Повторить посл.

Повтор последнего измерения на заднюю или переднюю

измерение

точку. При нажатии на эту кнопку последний результат будет

удален из памяти.

Повтор всех изм.

Переход в окно наблюдений на самую первую точку.

на станции

Последние измерения на этой станции будут стерты из

памяти.

Выход из

Возврат в меню ПРОГР.. При этом данный ход остается

программы

активным и его проложение можно будет возвобновить

позднее. Последние измерения на данной станции будут

стерты из памяти.

ПРЕДЩ

Возврат в предыдущее окно, где была нажата кнопка ESC.

Повторные

Переключение между окнами наблюдений на заднюю и переднюю точку выполня-

измерения в

ется системой согласно заданным настройкам измерений несколькими приемами.

приемах

Число приемов и положение ветикального круга относительно зрительной трубы

индицируются в правом верхнем углу окна. Например 1/I означает, что выполняет-

ся первый прием при положении круга I.

9.14.4

Продолжение работы

Выполнено

По завершении выполнения заданного числа приемов на дисплее автоматически

заданное число

появится окно ГЛАВНОЕ МЕНЮ ТРАВЕРС. Производится проверка точности

приемов

наблюдений в приемах. Можно включить конкретный прием в обработку или

задать его повторение.

Продвижение по

В окне ГЛАВНОЕ МЕНЮ ТРАВЕРС выберите вариант продолжения работы по

ходу

прокладке хода, либо нажмите на ESC для переделки последней станции.

Поле

Описание

Боковые точки

Эта возможность позволяет выполнять съемку прилегающей

местности в процессе прокладки хода. Измеренные при этом

точки записываются в память со специальным флажком

системы TraversePRO. После выполнения уравнивания хода,

координаты таких точек будут автоматически обновлены.

ГОТОВО

Эта кнопка служит для выхода из окна Боковые точки и

возврата в окно ГЛАВНОЕ МЕНЮ ТРАВЕРС.

Приложения

FlexLine, 223

Приложения

FlexLine, 224

Поле

Описание

Переход на

Перенесите инструмент на очередную по ходу станцию. При этом

следующую

выключать инструмент необязательно. Если инструмент

станцию

выключить, а затем включить опять, сообщение ЕЩЕ НЕ

ЗАКОНЧЕН ИЛИ НЕ ОБРАБОТАН ПРЕДЫДУЩИЙ ХОД

появится на дисплее. Выбор варианта ДА приведет к открытию

окна TRAVERS для продолжения работы на следующей станции.

Начальное окно для следующей станции вполне аналогично

диалогу Ввод данных о станции. Идентификатор прежней

передней точки, наблюдавшейся с предыдущей станции

автоматически присваивается новой станции.

Выполните все измерения на заднюю и переднюю по ходу

точки заданным количеством приемов.

Поле

Описание

Измерения на

Эти измерения дают возможность регулярно проверять, не

контр.точки

выходит ли ход за установленные для него допуски. Контроль-

ные точки в обработку и уравнивание хода не включаются, но

все результаты измерений контрольных точек сохраняются в

памяти.

1. Введите идентификатор контрольной точки и высоту

установки отражателя на ней.

2. Нажмите на OK для перехода в следующее окно.

3. Выполните измерения на контрольную точку. На дисплее

появятся расхождения по всем трем координатам.

При выходе за допуски, заданные для программы

TraversePRO, на дисплее появится предупреждение об этом.

Следующий шаг

Для замыкания хода воспользуетесь вариантом ЗАМКН в окне Наведите на

переднюю точку до выполнения измерения на переднюю точку после наблюде-

ний на последнюю по ходу заднюю точку.

Приложения

FlexLine, 225

Поле

Описание

1. Введите данные по обеим точкам.

2. Выполните измерения на точку замыкания хода.

3. На дисплее появятся результаты вычислений.

Замыкание на

Замыкание хода измерениями на твердую точку.

тв.конеч.точку

Используется при установке инструмента на точке с неизвест-

ными координатами, но при этом координаты точки замыкания

хода известны.

1. Введите данные о точке.

2. Выполните измерения на точку замыкания хода.

3. На дисплее появятся результаты вычислений.

Только на

Завершение хода просто на последней станции.

конечной

Используется при установке инструмента на точке завершения

станции

хода с известными координатами.

1. Введите данные о точке.

2. На дисплее появятся результаты вычислений.

Без замыкания

Ход будет висячим. Последней станции хода при этом не будет.

1. На дисплее появятся результаты вычислений.

Следующий шаг

В меню ЗАКАНЧИВАЕМ ХОД выберите нужный вариант для перехода в окно ХОД

- РЕЗУЛЬТАТЫ.

Приложения

FlexLine, 227

Приложения

FlexLine, 230

Поле

Описание

Число

Число станций в ходе.

станций

Угл. невязка

Незамыкание по углам.

Распр.невяз.

Условия распределения невязок.

Угловая невязка распределяется поровну.

)

COMPASS Для ходов, где точность угловых и линейных

измерений сравнительно одинакова.

TRANSIT

Для ходов, где уровень точности угловых

измерений выше, чем линейных.

Расп.невяз.Н

Невязка по высоте может распределяться либо поровну, либо

пропорционально длинам сторон, либо не распределяться

вообще.

Распр.ppm

Это значение PPM, определенное по вычисленному расстоянию

между начальной и конечной точкой, разделенное на измеренное

расстояние.

Исп.ppm

Использовать распределение вычисленной ppm.

• В зависимости от количества измеренных точек вычисления могут занимать

)

различное время. Во время вычислений на дисплей выводятся различные

сообщения.

• Уравненные точки будут храниться в памяти как твердые, но к их идентифи-

катору будет впереди будет добавляться дополнительный символ. Например,

точка BS-154.B после уравнивания будет записана как CBS-154.B.

• По завершении уравнивания программа TraversePRO закроется и произойдет

возврат в окно ГЛАВНОЕ МЕНЮ.

Предупреждения

На дисплее могут появляться следующие важные для работы сообщения и

предупреждения:

Предупреждения

Описание

Память почти переполнена!

Это сообщение выводится в том случае, когда в

Продолжать?

памяти остается менее 10% свободного места. До

начала работы удалите из памяти не нужные

более данные, чтобы освободить место для

записи новых. Если в памяти окажется недоста-

точно свободного места, то измерения по ходу и

результаты обработки будет некуда записывать!

Данный проект уже

Для каждого проекта может быть задан только

содержит уравненный ход.

один ход. Следует выбрать другой проект.

Выберите другой проект!

Приложения

FlexLine, 231

Приложения

FlexLine, 232

Предупреждения

Описание

ЕЩЕ НЕ ЗАКОНЧЕН ИЛИ НЕ

Последний выход из программы TraversePRO был

ОБРАБОТАН ПРЕДЫДУЩИЙ

выполнен без замыкания хода. Прокладку хода

ХОД. Продолжить?

можно продолжать с новой станции, можно

оставить ход незаконченным, либо начать новый

ход с перезаписью всех данных незаконченного

хода.

ВЫ ДЕЙСТВИТЕЛЬНО

При утвердительном ответе на этот запрос будет

ХОТИТЕ НАЧАТЬ НОВЫЙ

начат новый ход с перезаписью всех данных

ХОД? ВСЕ ПРЕДЫДУЩИЕ

незаконченного хода.

РЕЗУЛЬТАТЫ БУДУТ

ПЕРЕЗАПИСАНЫ!

Переделаем последнюю

При утвердительном ответе на этот запрос

станцию? Предыдущие

произойдет возврат в окно наблюдений на

результаты будут перезапи-

первую точку с предыдущей станции. Последние

саны новыми!

измерения на этой станции будут стерты из

памяти.

Выйти из программы ХОД?

Запрос на закрытие приложения и переход в окно

Текущие данные о станции

ГЛАВНОЕ МЕНЮ. Впоследствии можно вернуть-

будут утеряны!

ся к продолжению прокладки хода, но данные о

текущей станции будут утеряны.

Предупреждения

Описание

Превышены допуски!

Превышены заданные допуски измерений. При

Продолжить?

отрицательном ответе на этот запрос можно

заново выполнить вычисления.

Точки хода перевычислены

Это информационное сообщение выдается по

и заново записаны...

завершении процесса уравнивания.

Следующий шаг

• По завершении уравнивания приложение TraversePRO будет закрыто.

• Можно также нажать на ESC для выхода из этого приложения.

9.15

Базовая плоскость

Возможности

Опция

9

Описание

Программа Базовая плоскость используется для определения положения несколь-

ких точек относительно заданной базовой плоскости. Она может использоваться

для решения следующих задач:

• Измерения на точку для определения ее отстояния по перпендикуляру от

плоскости.

• Вычисления длин перпендикуляров от проекции точки на плоскость до осей X

и Z местной системы координат. Эта проекция определяется как точка

пересечения перпендикулярного к плоскости вектора, проходящего через

измеряемую точку.

Приложения

FlexLine, 233

Приложения

FlexLine, 234

• Просмотр и запись разбивочных координат проекции точки на плоскость.

Базовая плоскость строится по ее трем измеренным точкам. Эти точки одновре-

менно задают местную систему координат:

• Первая точка служит начало координат этой системы.

• Вторая точка определяет направление оси Z местной системы координат.

• Третья точка окончательно определяет саму плоскость.

Z

X

Ось X местной системы координат

Y

Ось Y местной системы координат

d+

a

Z

Ось Z местной системы координат

P4

P1

Первая точка, начало местной

P2

системы координат

P5

P3

P2

Вторая точка

Z

P3

Третья точка

P1

X

X

P4

Измеряемая точка. Эта точка

может не принадлежать плоскости.

P5

Проекция точки P4 на плоскость.

Эта точка обязательно принадле-

жит плоскости.

b

TSOX_061

d+

Расстояние по перпендикуляру от

точки P4 до плоскости.

ǻX

Расстояние по перпендикуляру от

точки P5 до оси Z местной системы

координат.

ǻZ Расстояние по перпендикуляру от

точки P5 до оси X местной системы

координат.

Расстояние от плоскости может иметь знак плюс или минус:

Z

P1

Начало координат в

системе координат

базовой плоскости

X ось X плоскости

Y ось Y плоскости

Z ось Z плоскости

d1

d1

положительное

P1

X

значение сдвига

d2

d2

отрицательное

TSOX_121

значение сдвига

Доступ

1. Выберите Программы в Главном меню.

2. Откройте окно БАЗОВАЯ ПЛОСКОСТЬ из меню ПРОГРАММЫ.

3. Выполните необходимые настройки по указаниям, приведенным в главе

Прочтите главу "8 Приложения - приступаем к работе".

Измерения на

1. Как только три точки, определяющие плоскость, будут заданы, на дисплее

точки плоскости и

появится окно Measure Target point.

целевые точки

2. Выполните измерения на целевую точку и запишите их. Результаты выводятся

в окно БАЗОВАЯ ПЛОСКОСТЬ-РЕЗУЛЬТАТЫ.

Приложения

FlexLine, 235
