Технические характеристики

7

В этой главе:



Инструмент



Стандартные компоненты



Разъем для внешних устройств

7     Технические характеристики

154     Электронный тахеометр

Focus 2. Руководство пользователя

Инструмент

Зрительная труба

Дальность измерений

Расстояния менее 1.5 м не могут быть измерены этим дальномером

•

На цель не попадают прямые солнечные лучи.

•

“Опорная цель” белого цвета из хорошо отражающего материала.

•

Максимальная дальность измерений в безотражательном режиме
составляет 300 м.

Точность измерения расстояния

Длина

125

 мм (4.91 дюйм.)

Увеличение

30

x

Эффективный диаметр
объектива

45 мм (1.57 дюйм.)
EDM 50 мм (1.97 дюйм.)


Прямое

Угол поля зрения

1°20’
2,3 м на 100 м (2,3 фт на 100 фт)

Разрешающая способность

3.0’’

Расстояние фокусировки

от 1.5 м до бесконечности (от 4.92 фт до бесконечности)

Дальность измерений приведена для хороших условий: нет тумана, видимость
примерно 40км (25 миль)

Отражательный режим

отражательная марка (5
cm x 5 cm)

200 м (656 фт)

Стандартная призма (1P)

3000 м (9840 фт)

Безотражательный режим

Опорная цель

200 м (656 фт)

Точный режим

1.5

м

 до 5

м

± (5 + 3 ppm × D) мм

Свыше



 5

м

± (2 + 3 ppm × D) мм (ISO17123-4)
[± (2 + 2 ppm × D) мм ... (–10 °C ~ 40 °C)]

Нормальный режим

1.5

м

 до 5

м

± (10 + 3 ppm × D) мм

Свыше 5

м

± (3 + 3 ppm × D) мм

Электронный тахеометр

Focus 2. Руководство пользователя     155

Технические характеристики     7

Интервалы измерений

Интервалы измерений зависят от расстояния измерения и погодных условий.

Начальное измерение может занять несколько секунд.

Угловые измерения

Компенсатор

Микрометрический винт

Трегер

Точный режим

Отражательный

1.8 с.

Безотражательный

1.8 с.

Нормальный режим

Отражательный

0.8 с.

Безотражательный

1.0 с.

Поправка смещения призмы

–999 мм до +999 мм (шаг 1 мм)

Считывающая система

Абсолютный датчик

Focus 2 2"

Диаметральное считывание по HA
Одинарное считывание по VA
Одинарное считывание по HA/VA

Focus 2 5"

Минимальное отображаемое
приращение

360°

1’’/5’’/10"

400G

0.2 мгон/1 мгон/2 мгон

MIL6400

0.005 MIL/0.02 MIL/0.05 MIL

Точность ISO17123-3

Focus 2 2": 2" / 0.6

 мгон



Focus 2 5":

5"/1.5 мгон

Метод

жидко-электрическое детектирование

Диапазон компенсации

±3’

Тип

Фрикционная муфта, бесконечное точное
перемещение

Тип

Съемный

7     Технические характеристики

156     Электронный тахеометр

Focus 2. Руководство пользователя

Уровень

Оптический центрир

Экран и клавиатура

Соединение инструмента

Аккумуляторная батарея

Протестировано при температуре 25 °C (номинальная температура). Время
работы сильно зависит от рабочих условий и износа батареи.

Электронный

Точность 30’/2 мм

Круглый

Точность 10’/2 мм


Прямое

Увеличение

3x

Поле зрения

5°

Диапазон фокусировки

от 0.5 м (1.6 фт) до бесконечности

Тип экрана

Разрешение

Подсветка экрана

Количество клавиш

Графический ЖКИ

128 × 64

Лампа подсветки

25
Focus 2 2": двойной лицо
Focus 2 5": Одного лица

Связь

Тип

RS-232C

Максимальная скорость
передачи данных

38400 бит/сек асинхронная

Выходное напряжение

3,8 В постоянного тока, перезаряжаемы

Время непрерывной работы

Непрерывное измерение
расстояний/углов

4,5 часов

Измерение расстояний/углов
каждые 30 секунд

11,0 часов

Непрерывное измерение углов

22,0 часов

Электронный тахеометр

Focus 2. Руководство пользователя     157

Технические характеристики     7

Температурный диапазон

Размеры

Вес

Защита от воздействия окружающей среды

Стандартные компоненты

•

Прибор

•

Аккумуляторная батарея (2 шт.)

•

Универсальное зарядное устройство, его адаптеры и кабели

•

Регулировочный штифт, торцовый ключ

•

Крышка объектива

•

Виниловый чехол

•

Электронный тахеометр серии

Focus 2. Руководство пользователя

(этот документ)

•

Транспортировочный ящик

•

Плечевой ремень (2 шт.)

Диапазон рабочих температур

от –20 °C до +50 °C (от –4 °F до +122 °F)

Диапазон температур хранения

от –25 °C до +60 °C (от –13 °F до +140 °F)

Инструмент

173 (Ш) x 168 (Г) x 335 (В) мм

Транспортировочный ящик

230 (Ш) x 277 (Г) x 435 (В) мм

Инструмент без аккумулятора

4,9 кг, прибл.

Аккумулятор

0,1 кг, прибл.

Транспортировочный ящик

2,5 кг, прибл.

Зарядное устройство и сетевой
блок питания

0,6 кг, прибл.

Водонепроницаемость/пыле-
непроницаемость

IP54

7     Технические характеристики

158     Электронный тахеометр

Focus 2. Руководство пользователя

Разъем для внешних устройств

Этот разъем используется как для подсоединения источника внешнего питания,
так и для связи с внешним устройством.

Перед использованием разъема для внешних устройств убедитесь, что внешнее
устройство соответствует техническим характеристикам, приведенным ниже.

C

ПРЕДОСТЕРЕЖЕНИЕ – Соединения, не показанные на

Рис. 8.1

 на

стр. 160

 являются

опасными для соединяемых приборов, используйте их на свой собственный риск.

C

ПРЕДОСТЕРЕЖЕНИЕ – Для соединения используйте только штекеры, перечисленные
выше. Использование других разъемов может повредить инструмент.

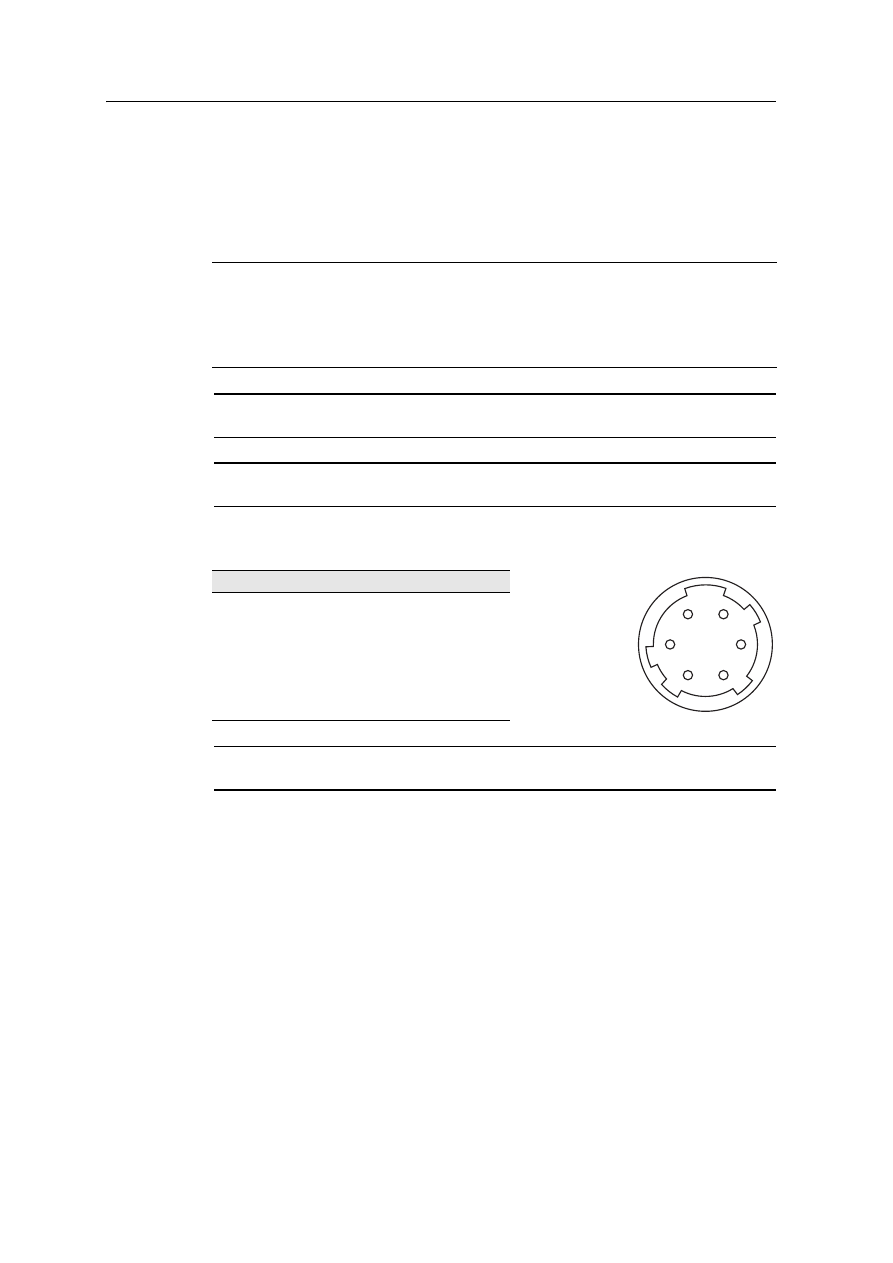

Соединителем для внешних устройств служит гнездо Hirose HR10A-7P-6S.
Распайка для присоединения внешнего устройства показана ниже:

C

ПРЕДОСТЕРЕЖЕНИЕ – Применяйте только такую разводку сигналов, которая показана
выше. Использование других разводок может повредить инструмент.

Для связи с внешним устройством подайте сигналы RS-232C с внешнего
устройства на 1 контакт (входной сигнал) и на 2 контакт (выходной сигнал)
инструмента.

Крышка предохраняет разъем данных/внешнего питания когда он не
используется. Инструмент потеряет влагонепроницаемость, если крышка не
надета или надета не плотно, и во время использования разъема
данных/внешнего питания.

Инструмент может быть поврежден статическим электричеством с тела
человека через разъем данных/внешнего питания. Перед переноской
инструмента прикоснитесь к другому токопроводящему материалу для снятия
статического электричества.

Система

RS-232C

Уровень сигнала

±9 В стандарт

Максимальная скорость
передачи данных

38400 бит/сек асинхронная

Совместимый тип разъема

Hirose HR10A-7P-6P или HR10-7P-6P

Контакт

Сигнал

Описание

1

RXD

Прием данных (Ввод)

2

TXD

Отправка данных
(Вывод)

3

Не подсоединен

5

-

Общий

4, 6

Не подсоединен

HRS

1

6

2

5

3

4

Г Л А В А

8

Электронный тахеометр

Focus 2. Руководство пользователя     159

Системная диаграмма

8

В этой главе:



Компоненты системы

8     Системная диаграмма

160     Электронный тахеометр

Focus 2. Руководство пользователя

Компоненты системы

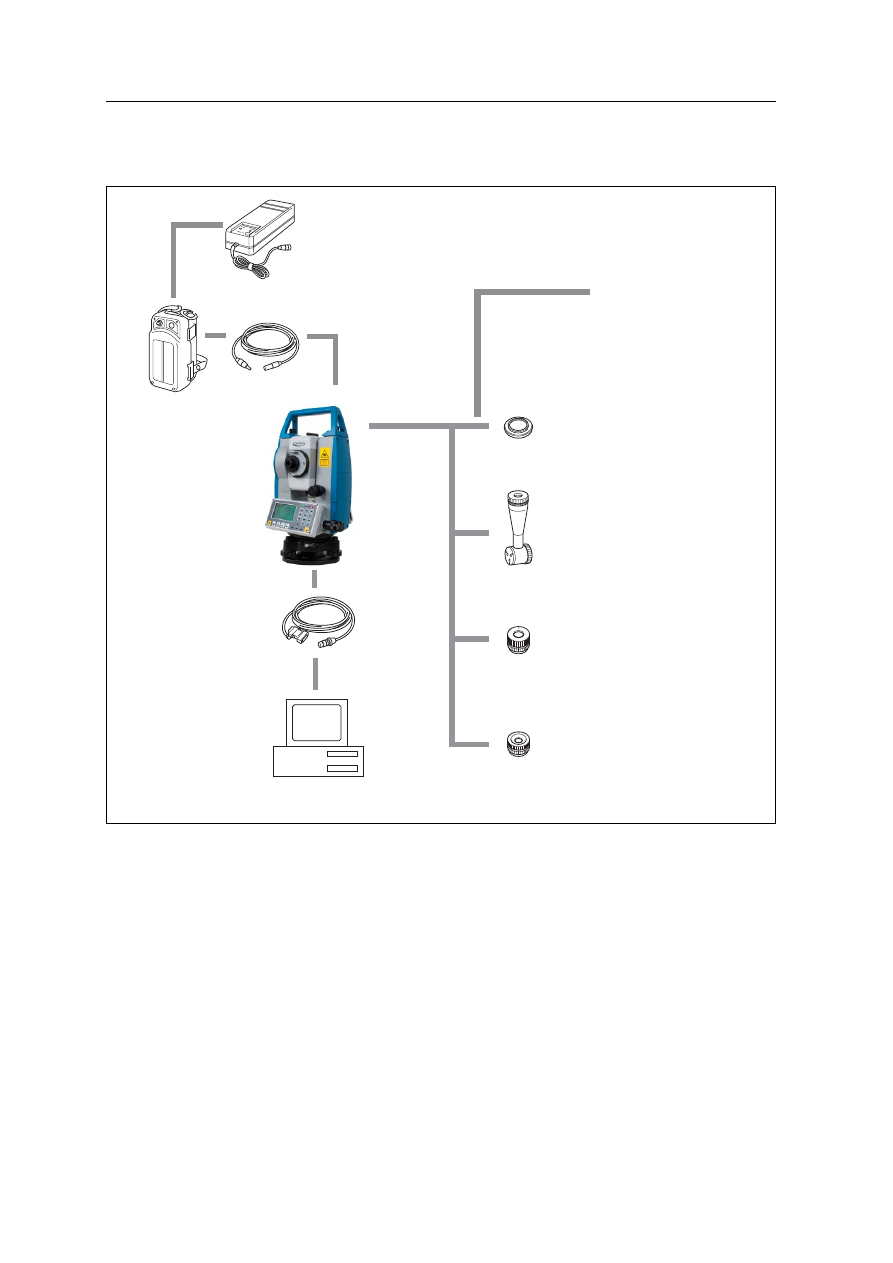

Рисунок 8.1 Компоненты измерительной системы

Соединительный кабель

Персональный компьютер

Диагональный окуляр

Окуляр с малым
увеличением

Окуляр с большим
увеличением

Солнечный фильтр

(9 контактов, USB)

Зарядное устройство
для BC80/65, с
сетевым кабелем и

адаптаром

Зарядное устройство
типа Q-B4U/B4E
(с сетевым кабелем)

Внешняя
NiCd батарея
типа B4E

Кабель для внешней

батареи типа B4-2

Электронный тахеометр

Focus 2. Руководство пользователя     161

Системная диаграмма     8

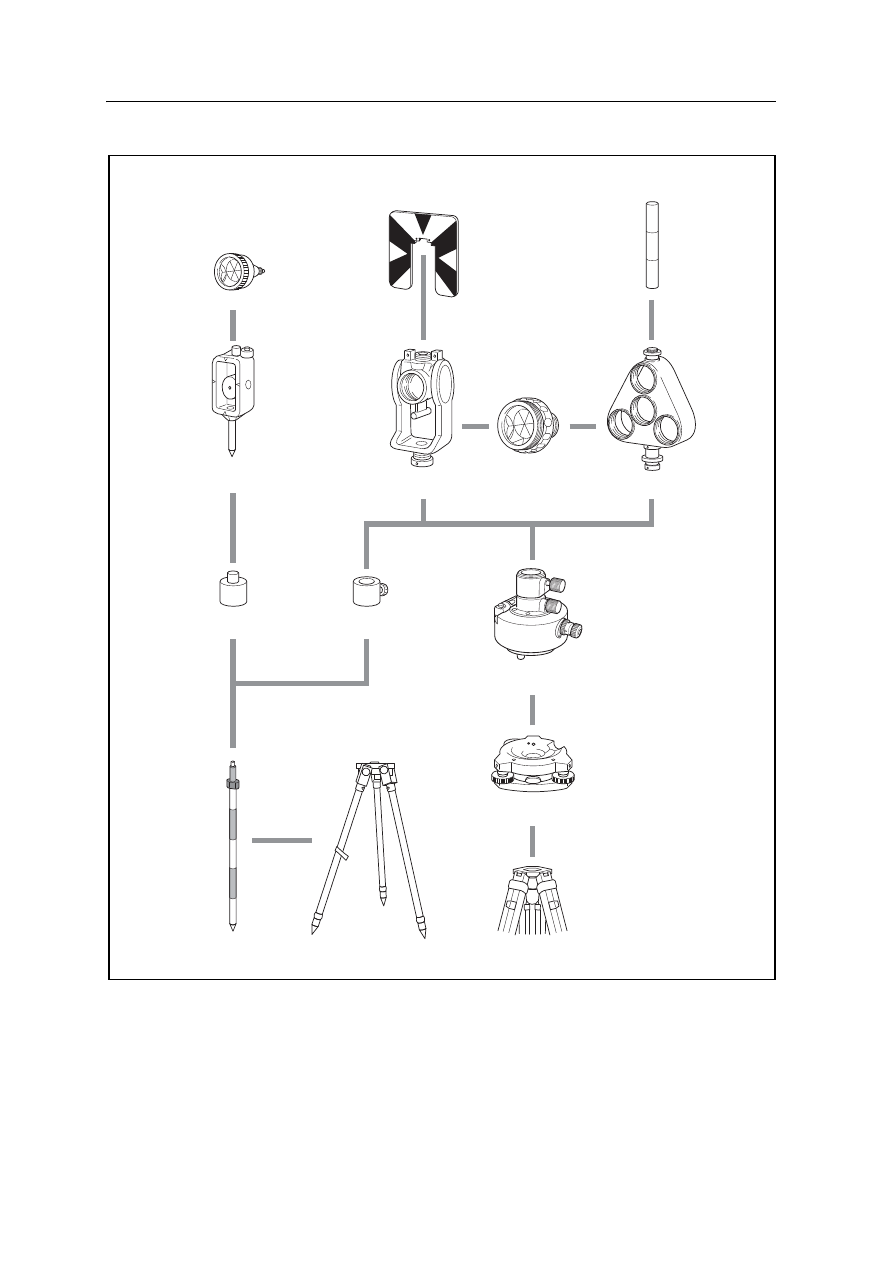

Рисунок 8.2 Компоненты призменного отражателя

Мини призма, тип C

Держатель

мини-призмы

Адаптер

мини-призмы

Телескопическая

веха

Визирная марка

одинарной призмы

Держатель

призмы с

Prism adapter

Штатив для

Стандартная

призма тип C

Визирный цилиндр

Держатель

тройной призмы

Адаптер

трегера15

Штатив

Трегер W30/W30b

телескопической вехи

регулируемым наклоном

8     Системная диаграмма

162     Электронный тахеометр

Focus 2. Руководство пользователя

Г Л А В А

9

Электронный тахеометр

Focus 2. Руководство пользователя     163

Связь

9

В этой главе:



Загрузка данных координат



Загрузка списка точек и списка кодов



Разгрузка данных

9     Связь

164     Электронный тахеометр

Focus 2. Руководство пользователя

Загрузка данных координат

Настройки

Чтобы настроить скорость передачи данных и
другие параметры перейдите к МЕНЮ > Установки
> Связь. Дополнительная информация приведена в
разделе

Связь, стр. 119

.

Формат записи

Вы можете загружать данные координат в следующих форматах:

PT

,

X

,

Y

,

Z

,

CD

PT

X

Y

Z

CD

PT

,

X

,

Y

,

Z

PT

X

Y

Z

PT

,

X

,

Y

,

,

CD

PT

X

Y

CD

PT

,

X

,

Y

,

,

PT

,

X

,

Y

,

PT

,

,

,

Z

,

CD

PT

,

,

,

Z

Электронный тахеометр

Focus 2. Руководство пользователя     165

Форматы используют следующие коды:

Примеры данных

20100,6606.165,1639.383,30.762,RKBSS
20104,1165611.6800,116401.4200,00032.8080
20105 5967.677 1102.343 34.353 MANHOLE
20106 4567.889 2340.665 33.444 PT1
20107 5967.677 1102.343 34.353
20109,4657.778,2335.667,,PT2
20111,4657.778,2335.667
20113 4657.778 2335.667
20115,,,34.353,MANHOLE
20117,,,33.444

Передача данных координат из электронного тахеометра

Настройки

Для настройки скорости передачи и других
параметров нажмите

 [MENU]

 и затем выберите

Установ / Связь

. Дополнительная информация

приводится в разделе

Связь, стр 83

.

Примеры данных

Формат данных координат Nikon

1,100.0000,200.0000,10.0000,
2,200.0000,300.0000,20.0000,
3,116.9239,216.9140,11.8425,TRAIN PLATFORM
4,126.6967,206.2596,11.2539,RAMP
11,100.0045,199.9958,10,0000,
13,116.9203,216.9113,11.7157,
14,126.6955,206.2579,10.9908,
21,100.0103,199.9958,10.0000,
31,100.0013,200.0005,10.0000,
41,100.0224,200.0331,9.9000,
43,116.9263,216,9165,11.8016,CURB
44,126.7042,206.2871,10.8193,DITCH
45,116.9266,216.9160,11.8028,
46,126.7046,206.2845,10.8213,CP POINT

Код

Описание

Длина

PT

X

Y

Z

CD

Номер точка

Фактическая координата Х

Фактическая координата Y

Фактическая координата Z

Код объекта

До 20 цифр

Переменной длины

Переменной длины

Переменной длины

До 16 символов

Г Л А В А

10

Электронный тахеометр

Focus 2. Руководство пользователя     1

67

Сообщения об ошибках

10

В этой главе:



Задачи



Связь



Данные



Менеджер проектов



Программы



Запись данных



Поиск



Настройки



Разбивка



Установка станции


