Тахеометр Spectra Precision FOCUS 2. Руководство пользователя

5 Описание меню

104 Электронный тахеометр

Focus 2. Руководство пользователя

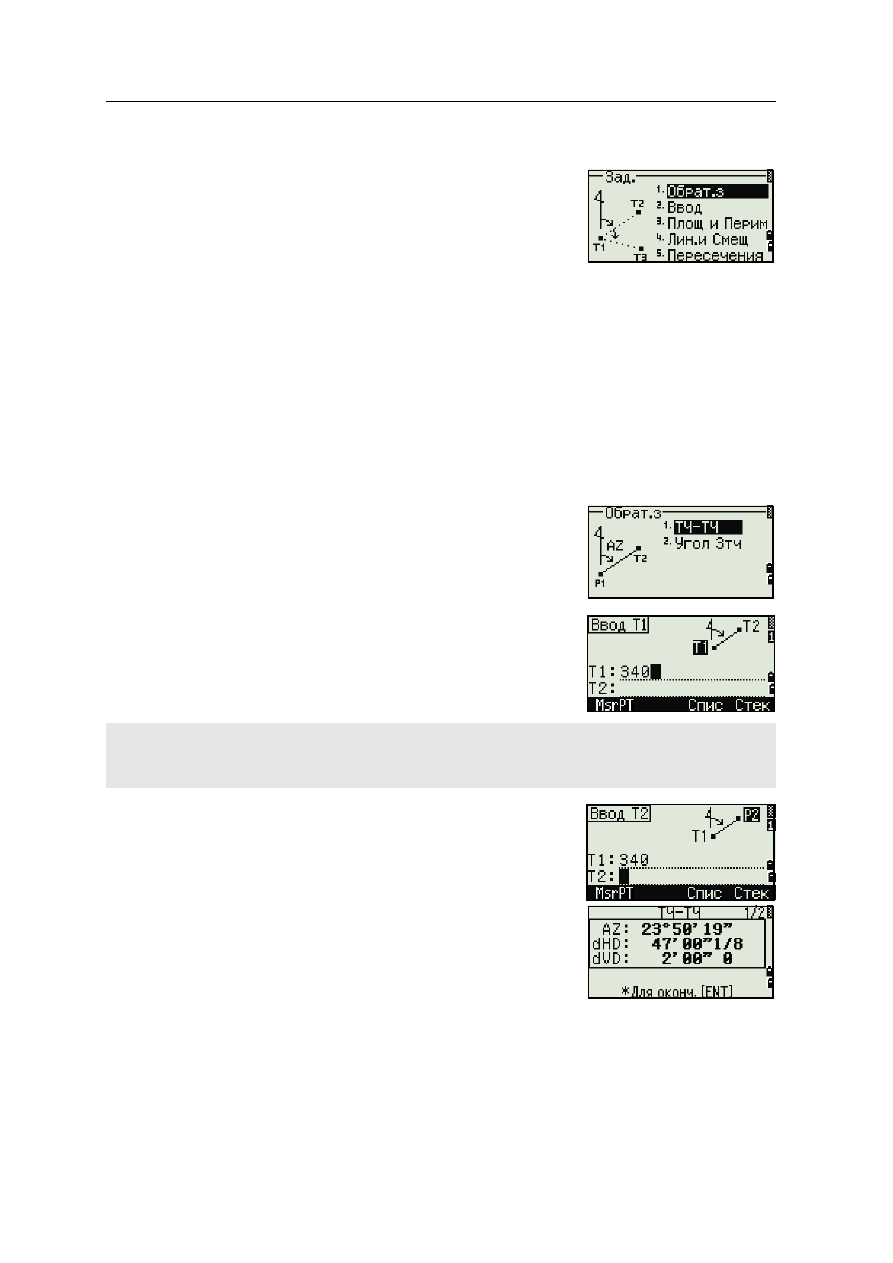

Задачи (координатная геометрия)

Используйте меню Задачи для выполнения
расчетов координатной геометрии (COGO). Доступ
к этому меню вы можете получить в любое время
из экранов наблюдений или ввода точки.

Чтобы открыть меню Задачи нажмите клавишу

[2]

или выберите

Задачи

в экране МЕНЮ.

Обратная задача: вычисление угла и расстояния по двум точкам с
известными координатами

Чтобы открыть меню обратной задачи нажмите клавишу

[1]

или выберите

Обрат.з

в меню Задачи.

“ТЧ-ТЧ” - вычисление по двум точкам

Эта функция вычисляет расстояние и угол между двумя введенными точками.

Для расчета обратной задачи по двум точкам:

Нажмите

[1]

или выберите

ТЧ-ТЧ

в меню

Обрат.з.

Введите имя первой точки и нажмите

[ENT]

Введите имя второй точки и нажмите

[ENT]

Программная кнопка

MSR

позволяет вам

провести измерение на точку для
использования ее в вычислениях.

На экране будут показаны: азимут,
горизонтальное проложение, и превышение
от первой до второй точки.

Если вы нажимаете [ENT] не вводя номер точки, то появится экран ввода координат. Эти координаты не
будут сохранены в базе данных проекта. Если вы хотите сохранить точку, определите новое имя для
этой точки.

Электронный тахеометр

Focus 2. Руководство пользователя 105

Описание меню 5

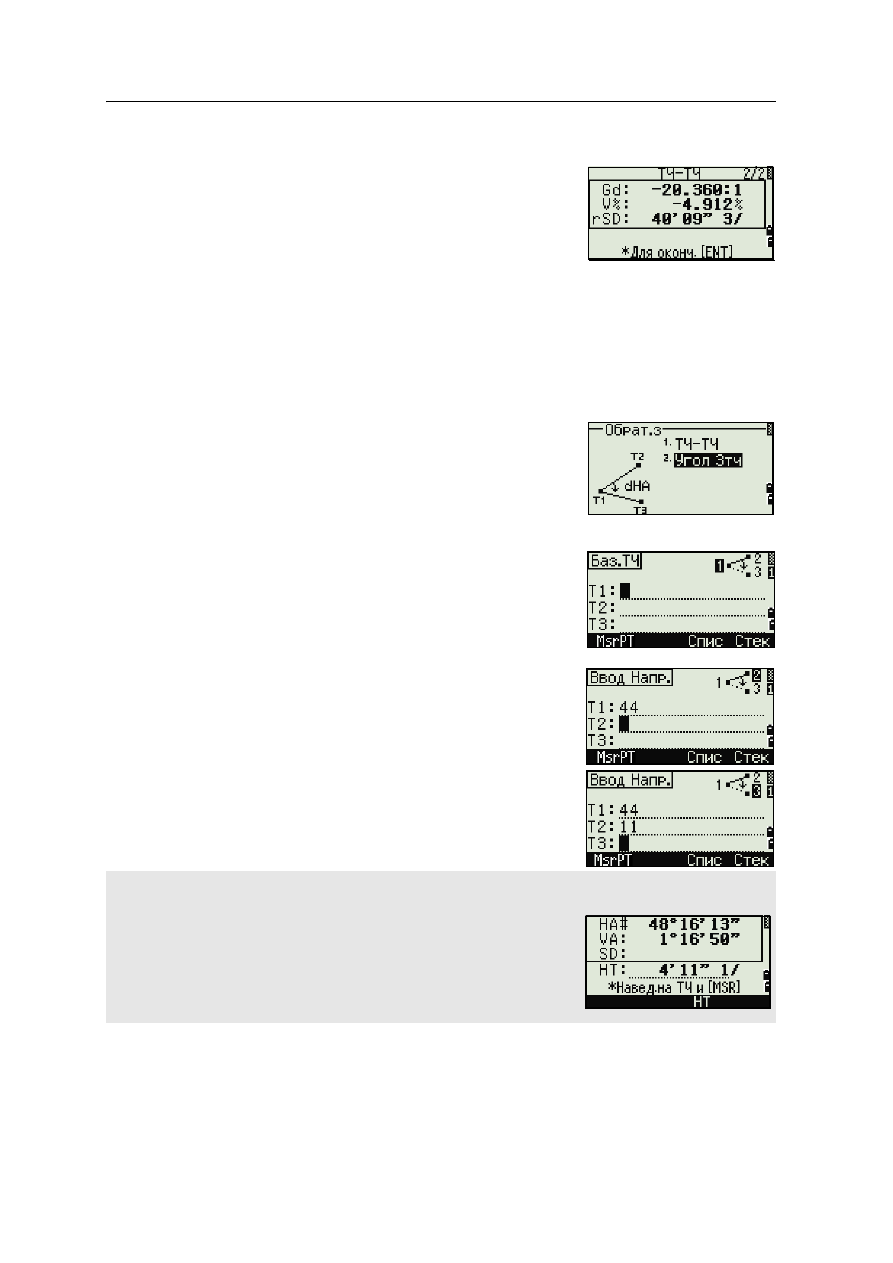

Сделайте одно из следующего:

–

Для возврата к экрану ввода точек
нажмите

[ESC]

–

Для возврата в меню Расчеты нажмите

[ENT]

–

Для просмотра других величин нажмите

[DSP]

Угол 3тч

Эта функция позволяет вычислить угол между
двумя прямыми, заданными по трем точкам.

Для расчета угла, образованного тремя точками:

Нажмите

[2]

или выберите

Угол 3тч

в меню

Обрат.з.

Т1 - базовая точка. Два прямые определяются
точками Т2 и Т3 и общей точкой Т1.

Введите имя точки или выполните
измерение, используя программную клавишу

MSR

Введите вторую точку (Т2) для задания
базовой линии (Т1 - Т2). Угол (dHA)
измеряется от базовой линии.

Введите третью точку (Т3) для задания
второй прямой (Т1 - Т3).

Наклон (HD/VD)

100/Gd

rSD

Наклонное расстояние от T1 до T2

Когда вы нажимаете программную клавишу MSR появляется временный экран измерений. Наведитесь
на цель и нажмите [MSR1] или [MSR2] чтобы выполнить измерение.
После измерения, появится экран сохранения точки. Для сохранения
измеренной точки введите значения в поля Т, НТ и CD и нажмите [ENT].
Чтобы использовать точку, не записывая ее, нажмите [ESC].

5 Описание меню

106 Электронный тахеометр

Focus 2. Руководство пользователя

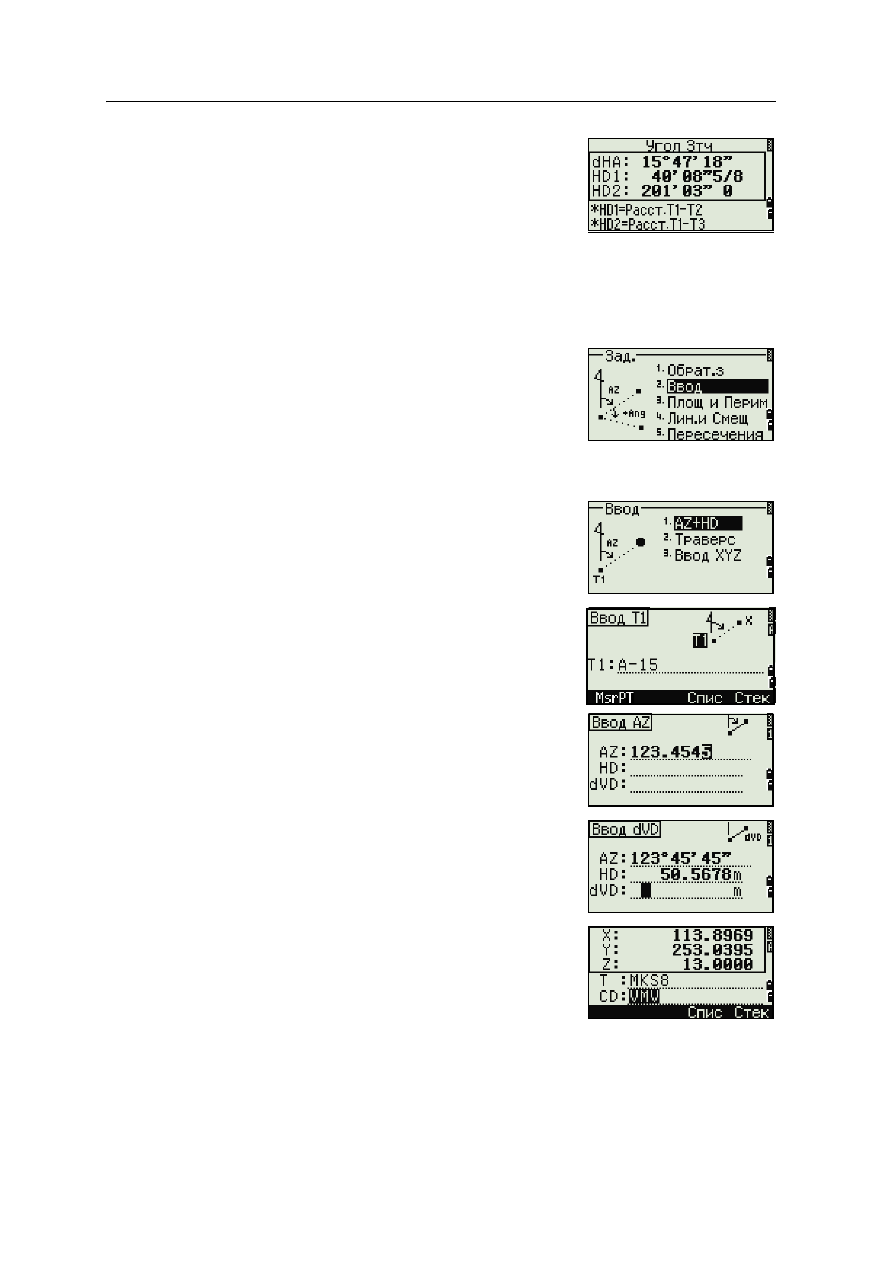

После ввода всех трех точек будет вычислен угол
между двумя направлениями и расстояния

Сделайте одно из следующего:

–

Для возврата в экран Обрат.з нажмите

[ENT]

–

Для возврата в экран Ввод направления нажмите

[ESC]

Вычисления и ввод координат вручную

Чтобы открыть меню Ввод, нажмите клавишу

[2]

или выберите

Ввод

в меню Задачи. Эта функция в

свою очередь содержит три меню, чтобы записать
новые координаты точек.

Ввод азимута + HD (горизонтального
проложения)

Для вычисления координат по углу и расстоянию
от базовой точки (Т1), нажмите

[1]

или выберите

AZ+HD

в меню Ввод.

Введите базовую точку (Т1) - наберите ее имя и
нажмите

[ENT]

Введите азимут, горизонтальное проложение, и
превышение, затем нажмите

[ENT]

Для ввода 123°45'45" наберите 123.4545 и нажмите

[ENT]

Если превышение dVD оставить пустым, то ему
будет присвоено значение 0.000.

После ввода появится экран сохранения точки. Имя
точки T по умолчанию - последняя записанная
точка T+1.

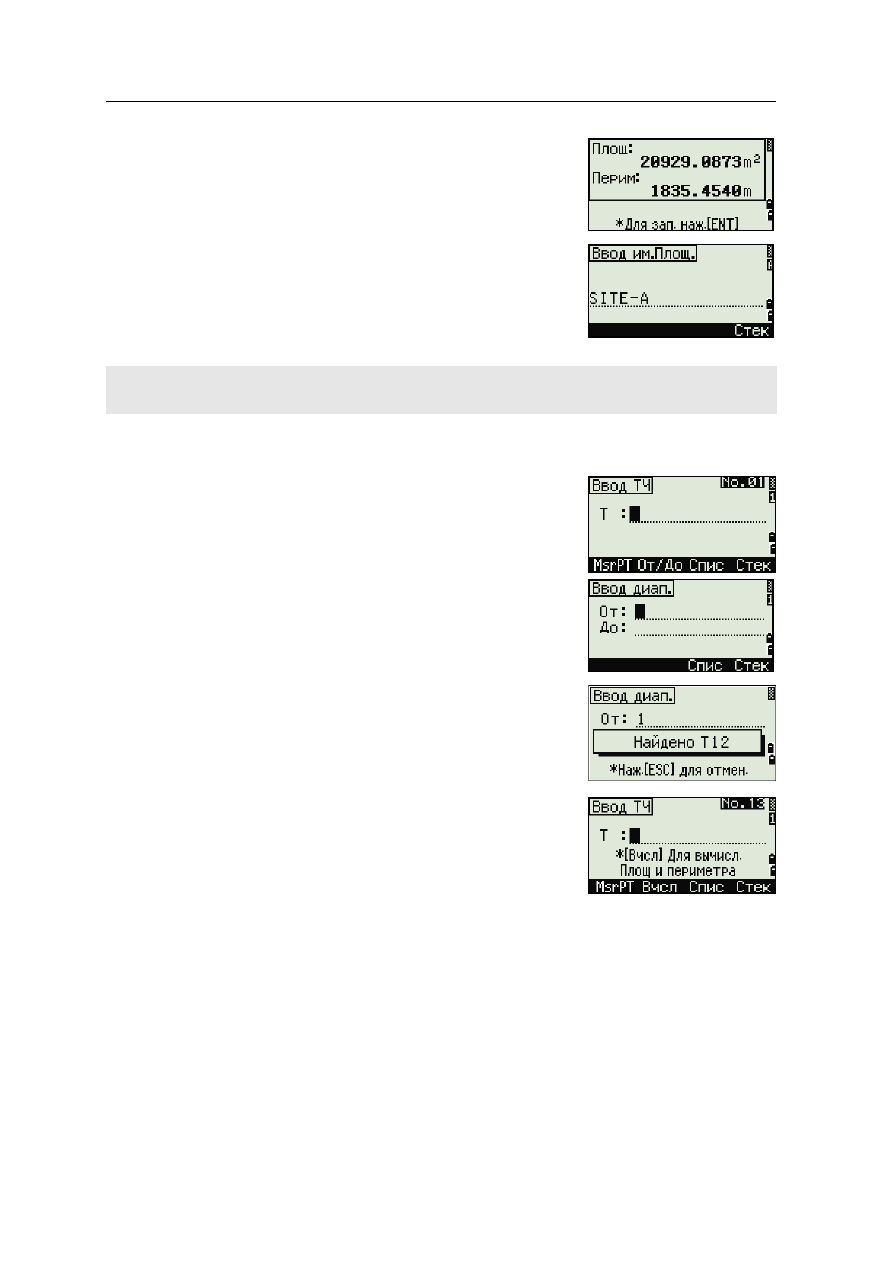

Нажмите

[ENT]

чтобы сохранить точку.

Электронный тахеометр

Focus 2. Руководство пользователя 107

Описание меню 5

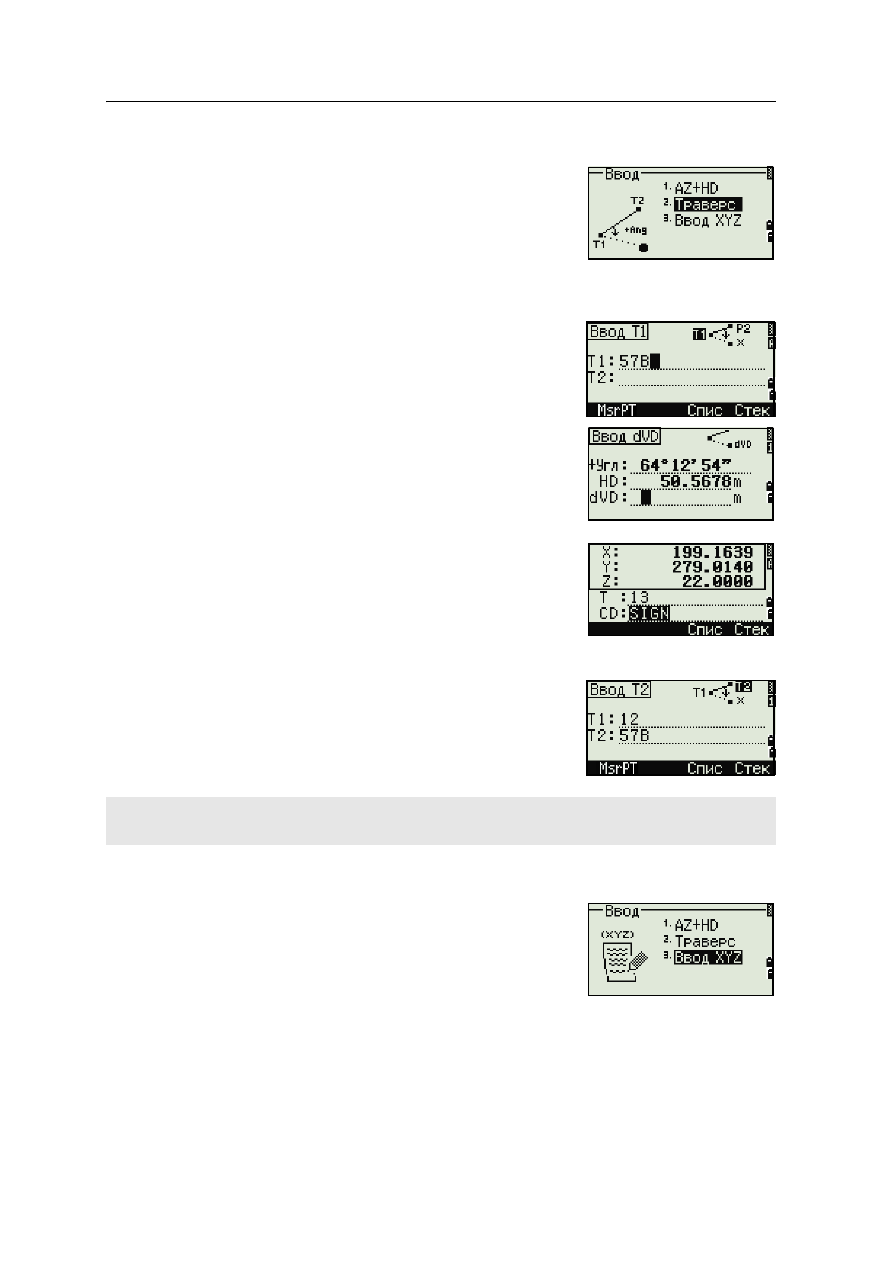

Траверс

Чтобы открыть меню Траверс (2 точки и угол),
нажмите клавишу

[2]

или выберите

Траверс

в меню

Ввод.

Функция "Траверс" позволяет вычислить
координаты точки, образованная отложением угла
от линии, образованной известными точками Т1 и
Т2, а также вводом горизонтального проложения и превышения от этой линии.

Введите имена Т1 и Т2 или выполните их
измерение.

Введите положительное или отрицательное
значение угла, горизонтальное проложение и
превышение от базовой линии Т1-Т2.

Если превышение dVD оставить пустым, то ему
будет присвоено значение 0.000.

Когда вы нажимаете

[ENT]

в поле dVD вычисляются

координаты новой точки и появится экран записи
точки. Имя точки T по умолчанию - последняя
записанная точка T+1.

Для записи новой точки и возвращения к экрану
ввода точек нажмите

[ENT]

Т1 (базовая точка) по умолчанию будет иметь
значение предыдущей записанной точки. Т2 по
умолчанию соответствует предыдущему значению
Т1.

Ввод координат

Для ручного ввода XYZ координат нажмите

[3]

или

выберите

Ввод XYZ

в меню Ввод.

Номер точки T будет равен номеру последней
записанной точки + 1.

Для последовательного вычисления новых точек хода вводите +Ang, HD и dVD из предыдущей линии
хода. Это наиболее удобный путь для ввода точек хода.

5 Описание меню

108 Электронный тахеометр

Focus 2. Руководство пользователя

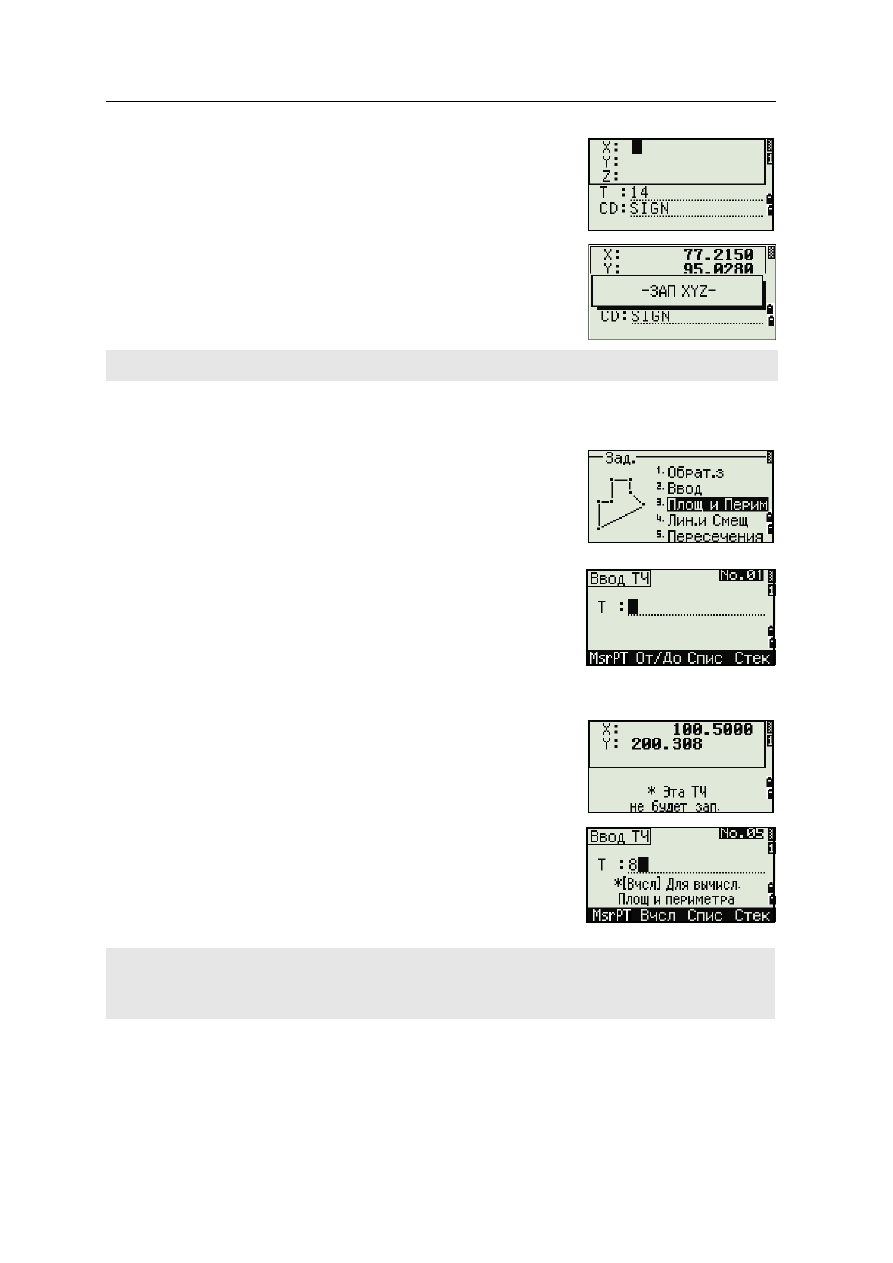

Введите координаты при помощи цифровых
клавиш. Для перехода к следующему полю
нажмите

[ENT]

или

[v]

в поле

Чтобы сохранить точку в виде MP записи и
вернуться к экрану ввода точки, нажмите

[ENT]

поле Z. По умолчанию T увеличится к следующему
значению.

Вычисление площади и периметра

Для вычисления площади и периметра нажмите

[3]

или выберите

Площ и Перим

в меню Задачи.

Чтобы сделать измерение, введите первую точку и
нажмите

[ENT]

или выберите программную клавишу

MSR

Счетчик в правом верхнем углу экрана показывает,
сколько точек вы ввели.

Для последовательного ввода номеров точки
используйте программную клавишу

От/До

Дополнительная информация приводится в разделе

Расширенные возможности: ввод диапазона точек,
стр. 109

Если вы ввели имя новой точки, вы можете ввести
новые координаты и записать точку. Если вы не
хотите записывать точку, нажмите

[ENT]

без записи

значения в поле T. Введенные координаты XY
появятся на экране.

Продолжайте вводить точки, пока не введете все
поворотные точки участка. Затем нажмите

[v]

для

вычисления площади и периметра.

Вы можете записать данные NE, NEZ или только Z.

Первая и последняя введенные точки соединяются, чтобы замкнуть участок.
Вы должны вводить точки в том порядке, в котором они образуют участок.
Вы можете ввести до 99 точек.

Электронный тахеометр

Focus 2. Руководство пользователя 109

Описание меню 5

Нажмите

[ENT]

чтобы сохранить вычисленные

значения как запись кoмментария или нажмите

[ESC]

чтобы вернуться в меню Задачи.

Если вы желаете сохранить площадь, введите имя,
которое будет идентифицировать площадь, и
нажмите

[ENT]

Расширенные возможности: ввод диапазона точек

Для быстрого ввода последовательного диапазона
точек используйте функцию диапазонного ввода.
Для доступа к этой функции нажмите
программную кнопку

От/До

в экране ввода No. 01

или No. 02.

Введите имя начальной точки в поле От и имя
конечной точки в поле До. Вы можете использовать
буквы и дефис в имени точки, но последний символ
должен быть цифрой.

Нажмите

[ENT]

в поле До тобы начать поиск точек.

Будет показано количество найденных в данном
диапазоне точек.

По окончанию поиска вы вернетесь к экрану ввода
точки.

Нажмите программную кнопку

Вчсл

для

выполнения расчета площади и периметра или
введите имя точки в поле Т.

Нажмите

[ESC]

чтобы вернуться к экрану ввода точки с предыдущим именем.

При загрузке данных в формате

Spectra Precision RAW, записи площади (AR) выводятся как записи

примечаний (CO).

5 Описание меню

110 Электронный тахеометр

Focus 2. Руководство пользователя

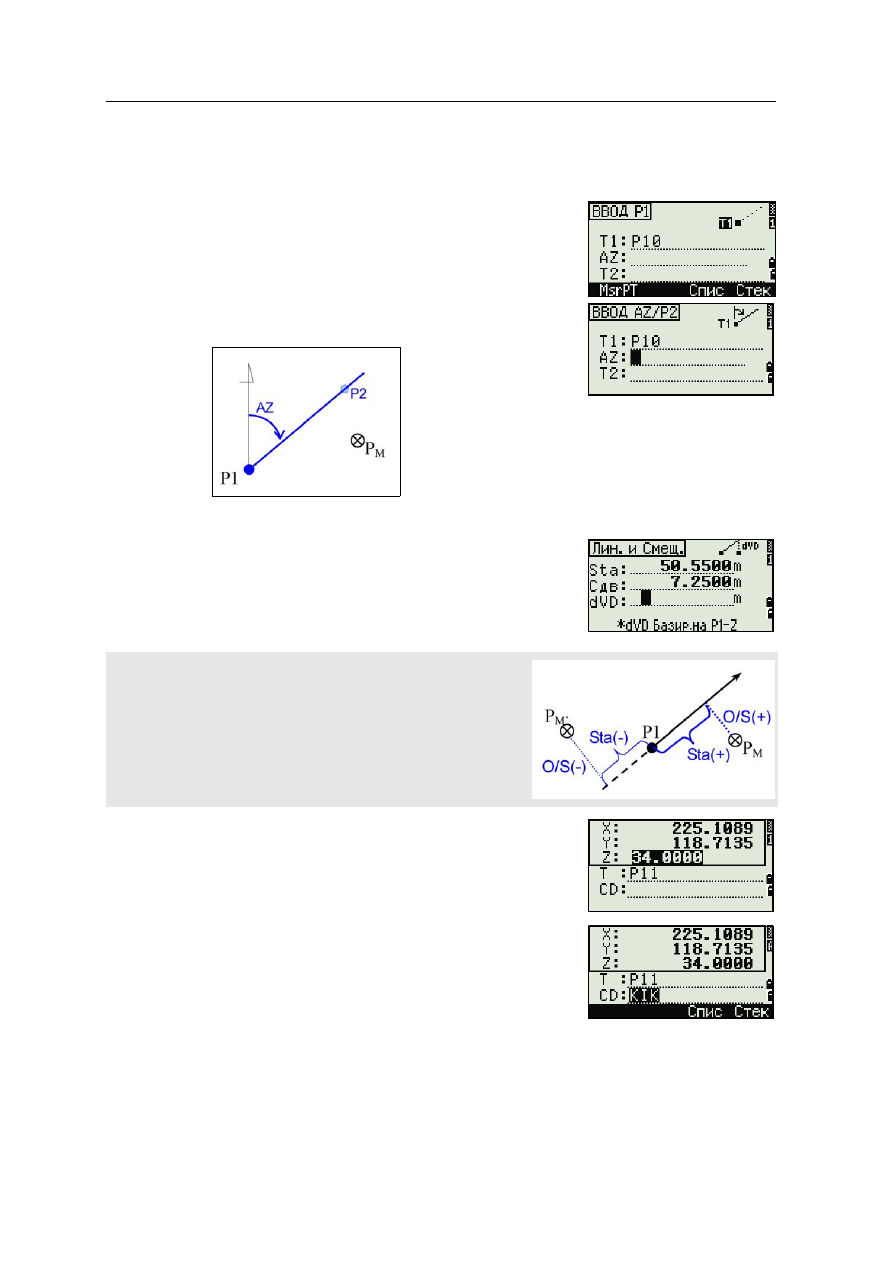

Вычисление координат точки по линии и смещению

Для входа в эту функцию нажмите

[4]

или выберите

Лин.и Смещ

в меню Задачи.

Введите базовую точку (Т1).

Задайте азимут. Для этого введите значения в поля
AZ или Т2. Т2 - вторая точка на линии

После ввода базовой точки и азимут, введите
расстояние от точки Т1 - (Sta), горизонтальное
проложение перпендикулярно линии - (Сдв) и
превышение (dVD).

Для вычисления координат точки (PM) нажмите

[ENT]

в поле dVD. Вы можете изменить здесь

значение Z координаты.

Для записи точки нажмите

[ENT]

в поле CD.

Отрицательное значение Sta означает обратное направление.
Отрицательное значение Сдв означает смещение в левую
сторону от направления введенной линии.

Электронный тахеометр

Focus 2. Руководство пользователя 111

Описание меню 5

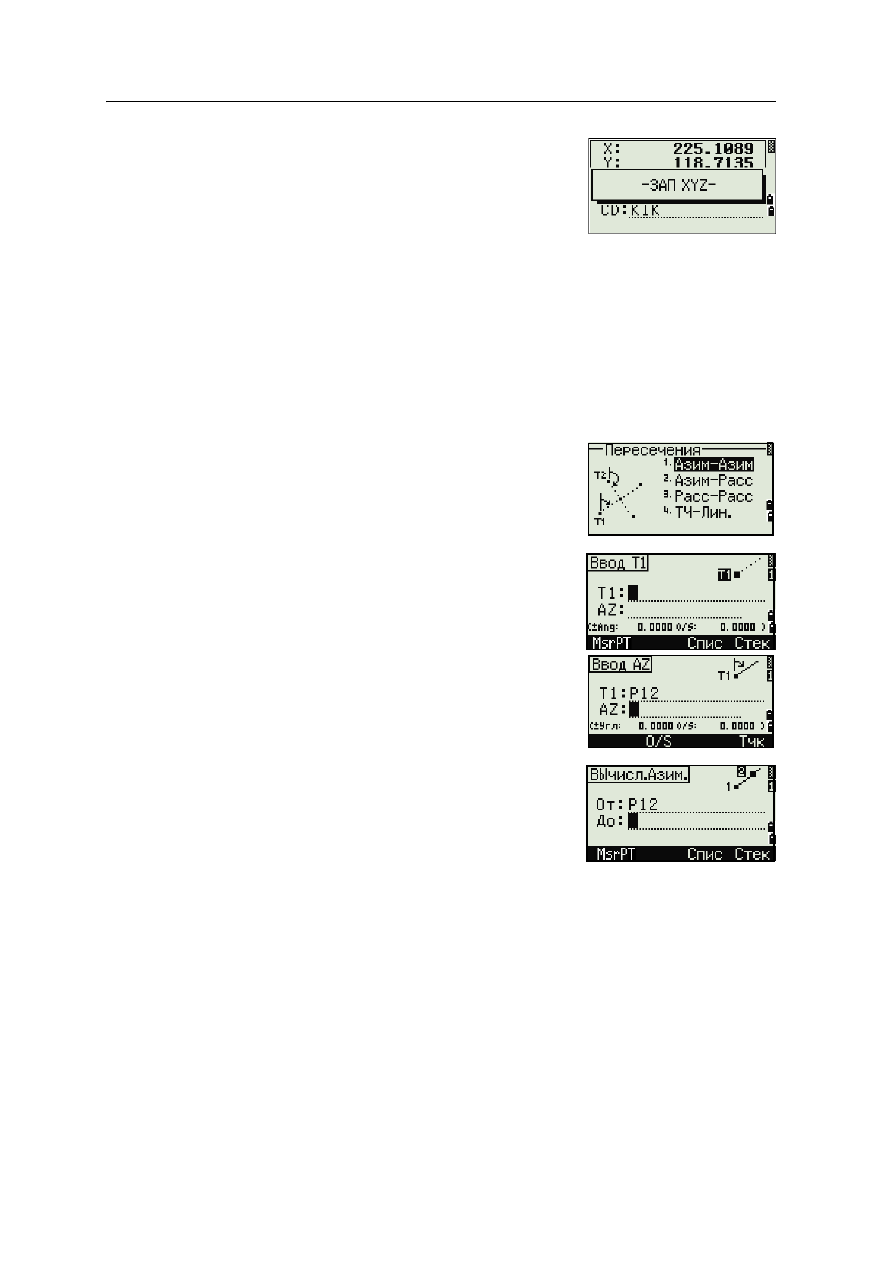

Координаты сохраняются как CC запись.
Информация о линии: Sta, Сдв и dVD сохраняется
как комментарий (СО).

Расчет координат с использованием функций пересечения

Для входа в меню Пересечения нажмите клавишу

[3]

или выберите

Пересечения

меню Задачи. В этом меню имеются четыре функции для расчета координат.

Расчет пересечения типа азимут-азимут

Пересечения типа азимут-азимут являются точкой пересечения двух линий.

Для расчета пересечения типа азимут-азимут
нажмите клавишу

[1]

или выберите

Азим-Азим

в меню Пересечения.

Введите имя точки и нажмите

[ENT]

. Иначе,

для непосредственного измерения точки,
нажмите программнуюкнопку

MSR

Определите первую линию путем ввода
азимута.

Чтобы определить линию по двум точкам,
нажмите программную клавишу

Тчк

. Поле

От по умолчанию принимает значение точки
Т1, но вы можете изменить его. Введите имя
точки в поле До или измерьте эту точку.

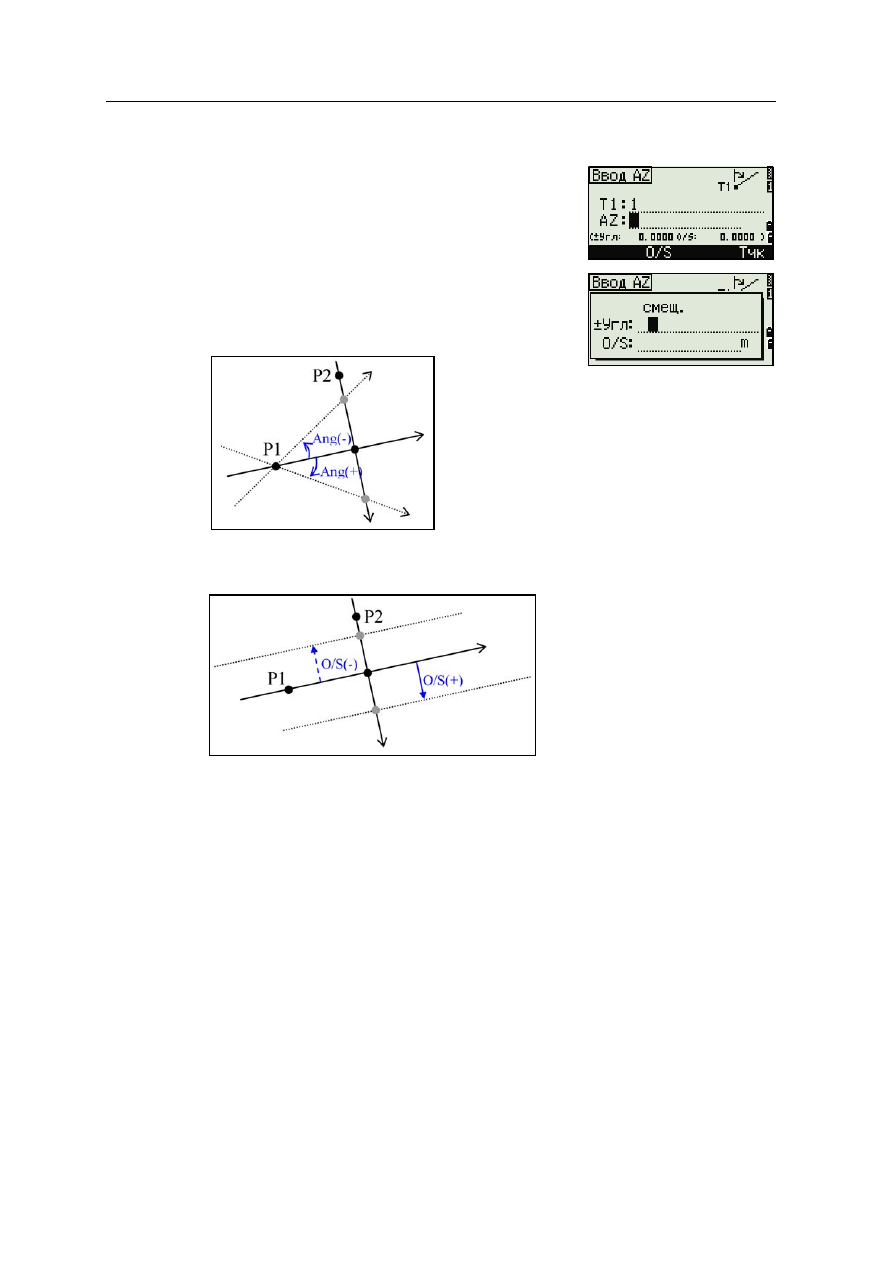

Дополнительная информация о программной
клавише

O/S

приведена в разделе

Расширенные возможности: Ввод

смещения угла и расстояния, стр. 115

Сделайте одно из следующего:

–

Для возврата к предыдущему экрану
нажмите

[ESC]

. Рассчитанное значение

появится в поле AZ.

–

Для перехода к следующему экрану нажмите

[ENT]

5 Описание меню

112 Электронный тахеометр

Focus 2. Руководство пользователя

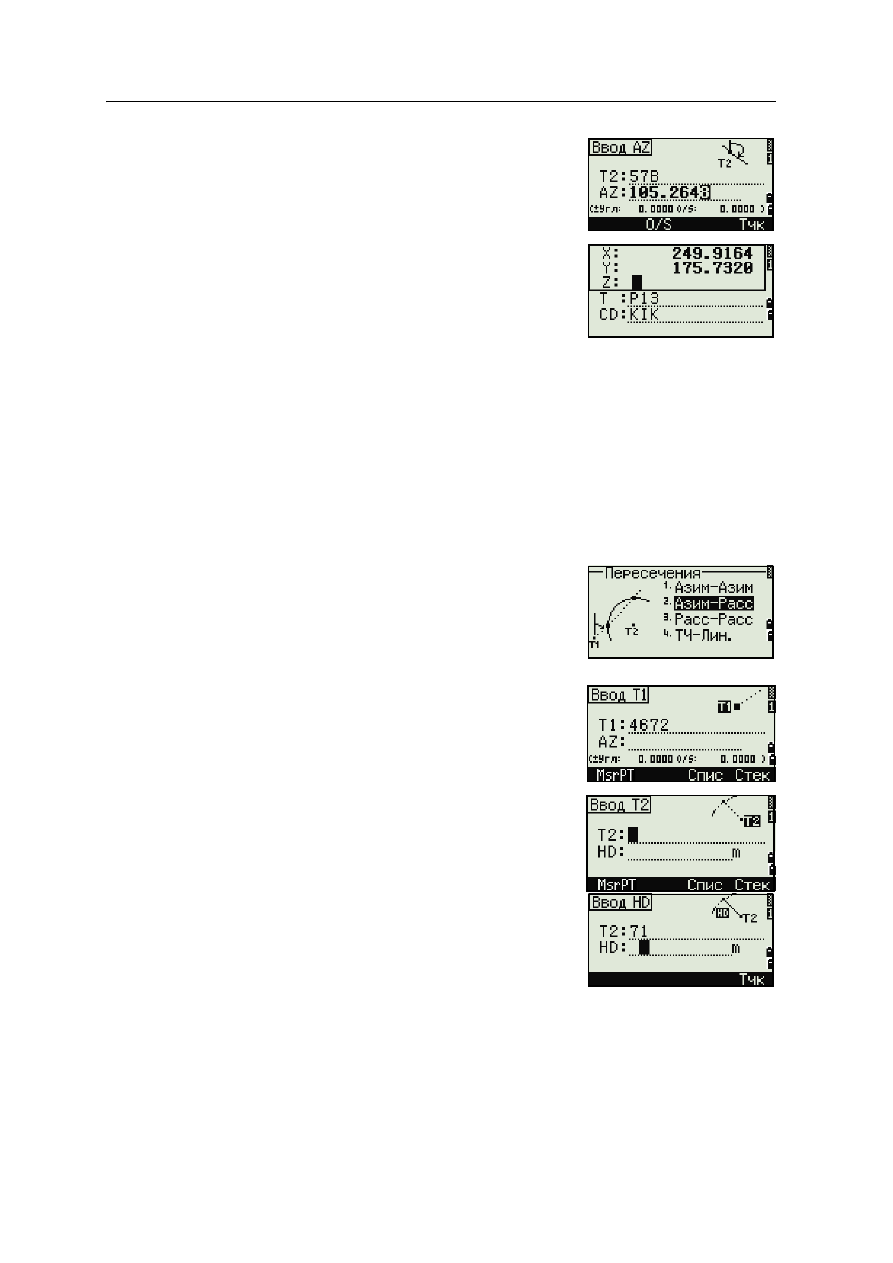

Задайте вторую линию по двум точкам, или
по точке Т2 и азимуту.

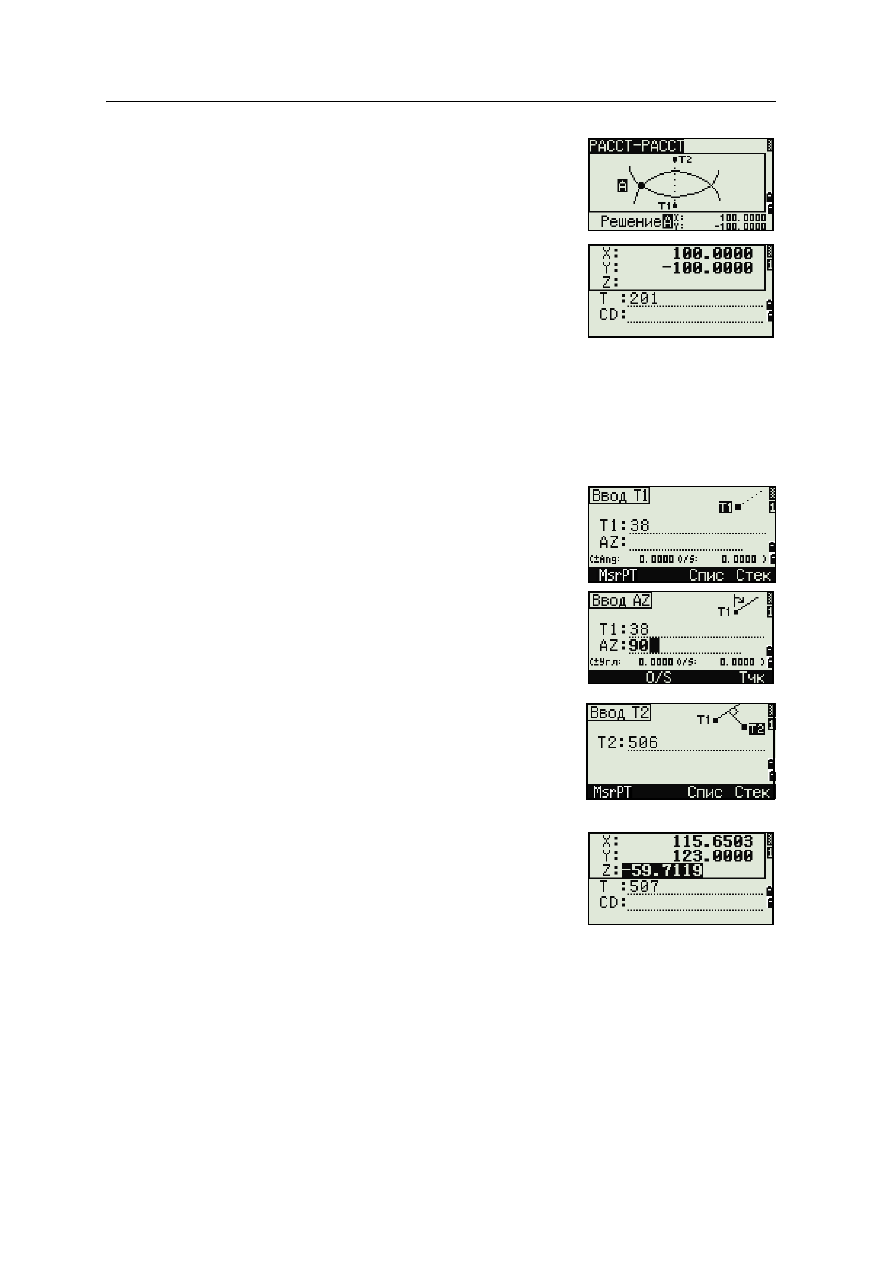

Для вычисления координат точки
пересечения нажмите

[ENT]

в поле AZ.

Появятся вычисленные координаты. При
необходимости вы можете ввести значение в
поле Z.

Введите значения в поля Т и CD.

Для записи точки нажмите

[ENT]

Примеры записей
CO,Int BB P1:P10 AZ:330.54175-90.00000
CO, P2:408 AZ:100.0000+0.0000
CC,A123,,4567.3080,200.1467,-1.2056,POT

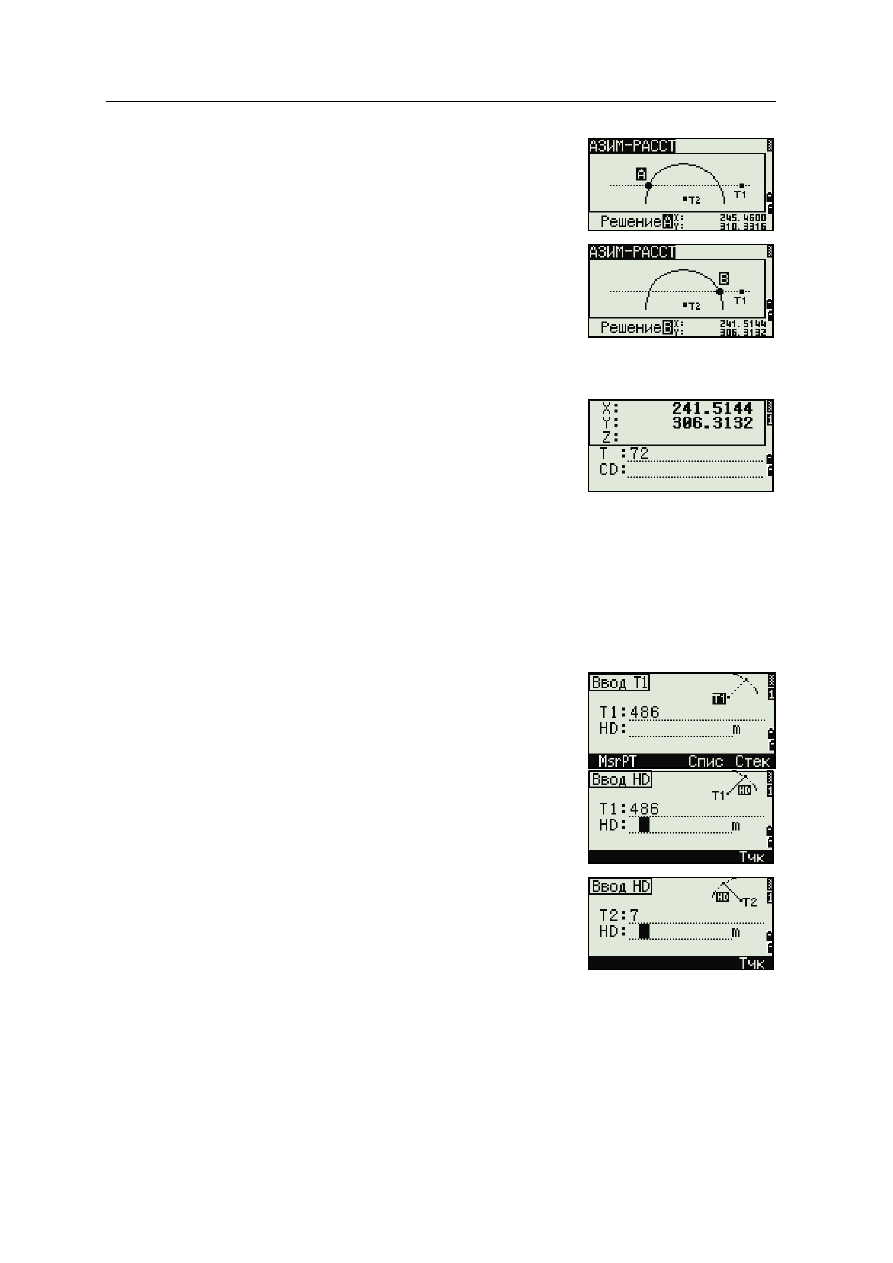

Расчет пересечения типа азимут-расстояние

Нажмите

[2]

или выберите

Азим-Расс

в меню

Пересечения.

Пересечения типа азимут-расстояние
являются точкой пересечения одной линии с
одним расстоянием (радиусом).

Введите имя точки на линии.

Линия может быть задана двумя точками или
одной точкой и азимутом.

Введите вторую точку (Т2), которая будет
являться центром радиуса.

Введите расстояние от Т2.

–

Чтобы определить расстояние (HD) по
двум точкам, нажмите программную
клавишу

Тчк

Электронный тахеометр

Focus 2. Руководство пользователя 113

Описание меню 5

–

Для вычисления координат точки
пересечения нажмите

[ENT]

в поле HD.

Если результатом решения являются две
точки, первое решение отображается в виде
диаграммы относительно точек Т1 и Т2.
Чтобы посмотреть второе решение, нажмите
клавишу курсора

[<]

или

[>]

Для записи точки нажмите

[ENT]

когда на

дисплее будет интересующее вас решение.

При необходимости вы можете ввести
значение координаты Z.

Для перехода к полям РТ и CD нажмите

[ENT]

Примеры записей
CO,Int BD P1:4672 AZ:330.54175+0.00000
CO, P2:71 HD:100.0000
CC,504,,-839.3065,347.6682,,SIGN

Расчет пересечения типа расстояние-расстояние

Нажмите

[3]

или выберите

Расс-Расс

в меню Пересечения.

Введите имя первой точки и нажмите

[ENT]

или нажмите программную кнопку

MSR

для

непосредственного измерения точки.

Введите расстояние от Т1 и нажмите

[ENT]

Чтобы определить расстояние (HD) по двум
точкам, нажмите программную клавишу

Тчк

Введите Т2 и расстояние от Т2 (HD).

Для вычисления координат точки
пересечения нажмите

[ENT]

в поле HD.

5 Описание меню

Нажмите

[<]

или

[>]

чтобы увидеть второе

решение.

Для записи точки нажмите

[ENT]

, когда на

дисплее будет интересующее вас решение.

При необходимости вы можете ввести
значение координаты Z. Для перехода к
полям РТ и CD нажмите

[ENT]

Примеры записей
CO,Int DD P1:486 HD:330.6020
CO, P2:7 HD:100.0000
CC,505,,236.5817,50.0461,0.0000,

Расчет пересечения типа точка-линия

Нажмите

[4]

или выберите

ТЧ-Лин

в меню Пересечения.

Введите имя точки и нажмите

[ENT]

, или для

непосредственного измерения точки
нажмите программную клавишу

MSR

Введите азимут или нажмите программную
клавишу

Тчк

для ввода имени точки на

линии.

Введите точку, из которой проводится
перпендикуляр к линии, или для
непосредственного измерения точки
нажмите программную клавишу

MSR

Чтобы вычислить координаты точки
пересечения, нажмите

[ENT]

Если Т1 и Т2 описываются 3-х мерными
координатами, координата Z искомой точки
вычисляется относительно наклона между Т1
и Т2.

Введите РТ и CD и затем нажмите

[ENT]

для

записи точки.

Примеры записей
CO,Int PtLine P1:38 AZ:90.00000+0.00000
CO, P2:506
CC,A-123,,4567.3080,200.1467,-1.2056,POT

114 Электронный тахеометр

Focus 2. Руководство пользователя

Электронный тахеометр

Focus 2. Руководство пользователя 115

Описание меню 5

Расширенные возможности: Ввод смещения угла и расстояния

Чтобы перейти к экрану ввода смещения, нажмите
программную клавишу

O/S

В поле "Угл" вводится положительное значение,
если угол отсчитывается по часовой стрелке и
отрицательное, если против часовой стрелки.

В поле O/S вводите положительное значение для смещения вправо и
отрицательное, для смещения влево.

5 Описание меню

116 Электронный тахеометр

Focus 2. Руководство пользователя

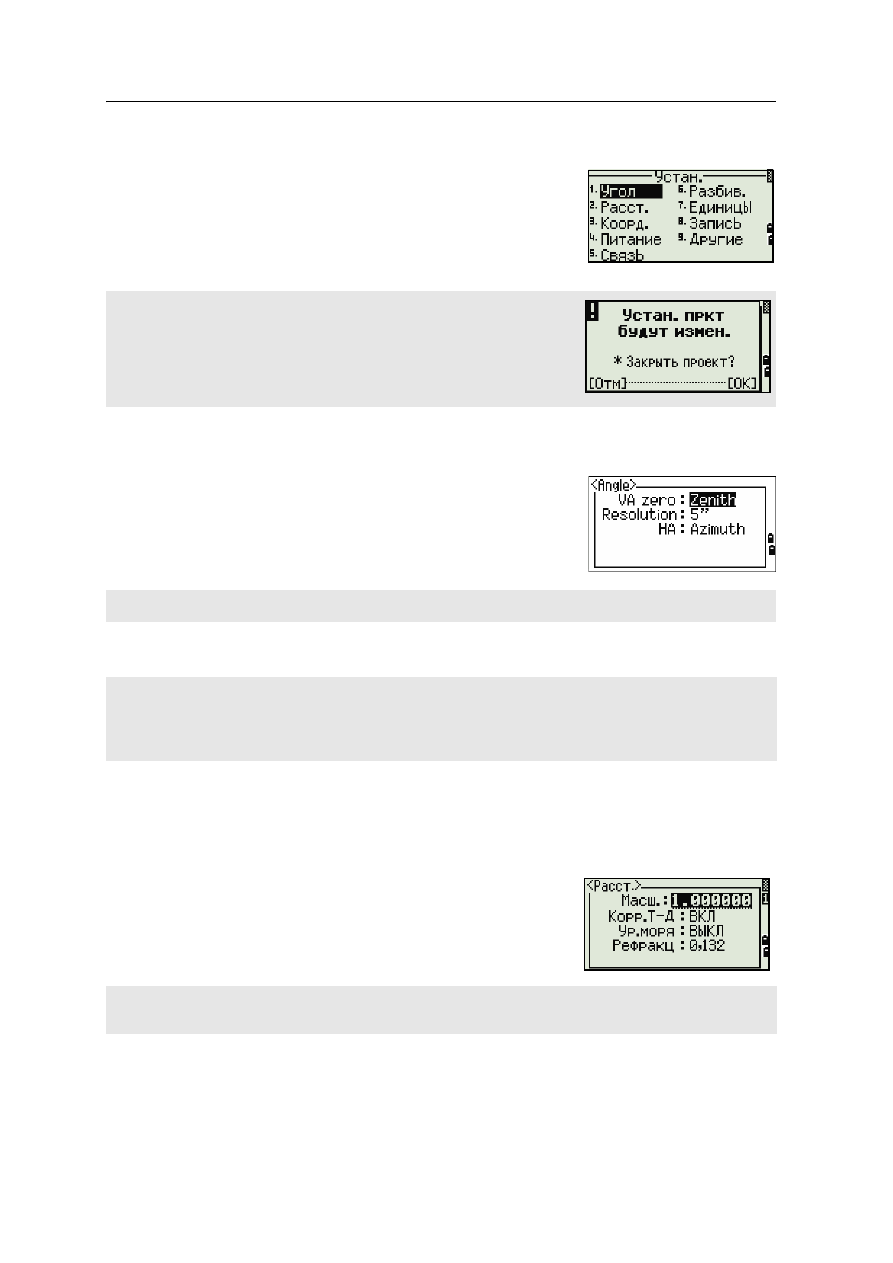

Настройки

Чтобы войти в меню настроек нажмите клавишу

[2]

или выберите

Установ

в экране МЕНЮ.

Используйте это меню для установки начальных
параметров проекта.

Угол

Чтобы открыть меню Угол, нажмите клавишу

[1]

или выберите

Угол

в меню Установки.

Расстояние

Чтобы открыть меню Расстояние, нажмите клавишу

[2]

или выберите

Расст

меню Установки

Некоторые параметры проекта, определенные в следующих разделах, не
могут быть впоследствии изменены в созданном проекте. Если
изменялись некоторые параметры, когда проект был открыт, появляется
экран запроса на создание нового проекта с новыми настройками или
применения параметров к текущему проекту без сохранения данных.
Подробнее об этом см.

Настройки, стр. 116

Нуль
VA

Зенит/Горизонт/Компас

Параметр Нуль VA в проекте может быть установлен только при его создании.

Дискретность 1"/5"/10" или 0.2 mgon/1 mgon/2 mgon
HA 0

или ЗТ/Азимут

Параметр HA в проекте может быть установлен только при его создании.
Если установить в этом поле значение Азимут, то в проекте, в значениях горизонтального угла будет
записан азимут (HA). Если в этом поле значение 0 на ЗТ, то будет записан 0 при наблюдении на заднюю
точку.

Масштаб

Числовое значение от 0.999600 до 1.000400

Корр Т-Д

ВКЛ/ВЫКЛ

Ур.моря

ВКЛ/ВЫКЛ

Рефракц.

ВЫКЛ/0.132/0.200

Параметры масштаба, коррекции Т-Д, поправки за уровень моря и за кривизну и рефракцию земли в
проекте могут быть установлены только при его создании.

Электронный тахеометр

Focus 2. Руководство пользователя 117

Описание меню 5

Поправки температуры и давления

Поправка за уровень моря

Поправка за кривизну и рефракцию

Так поверхность земли неровная, вертикальные высоты (VD и Z) для
измеренных точек различны относительно к горизонтальному плану и
включают в себя некоторую ошибку. Эта ошибка называется ошибкой
кривизны. Также, поскольку плотность воздуха, окружающего землю,

Наклонное расстояние (до коррекции)

SD'

Наклонное расстояние (после коррекции)

Коэффициент компенсации

Давление (гПа)

Температура (°C)

Горизонтальное проложение (до коррекции)

HD'

Горизонтальное проложение (после
коррекции)

STN

Инструмент-Z

6370 км

278.23

0.29527

273.16

----------------







-------------------------------- P













–

SD'

1000000

---------------------







 SD

HD'

HD R

STN

------------------------

5 Описание меню

118 Электронный тахеометр

Focus 2. Руководство пользователя

уменьшается с высотой, световая рефракция имеет разный коэффициент на
разной высоте. Ошибка в результате таких изменений рефракции называется
ошибкой рефракции.

Координаты

Чтобы открыть меню Координаты, нажмите
клавишу

[3]

или выберите

Коорд

в меню Установки.

Горизонтальное проложение (до коррекции)

HD’

Горизонтальное проложение (после
коррекции)

Вертикальное расстояние (до коррекции)

VD'

Вертикальное расстояние (после коррекции)

Наклонное расстояние

Вертикальный угол

6370 км

Постоянная C&R (от 0.132 до 0.200)

Порядок

NEZ/ENZ

Обознач

XYZ/YXZ/NEZ(ENZ)

Нуль AZ

Север/Юг

Параметры Порядок и Нуль AZ в проекте могут быть установлены только при его создании.

Ошибка кривизны (A A

) Ошибка рефракции (A A1

)

Горизонтальное

направление

HD'

2VA

(

)

sin

----------------------------------- 1 k

---

–









–

VD'

----------- 1 k

–

(

)

Электронный тахеометр

Focus 2. Руководство пользователя 119

Описание меню 5

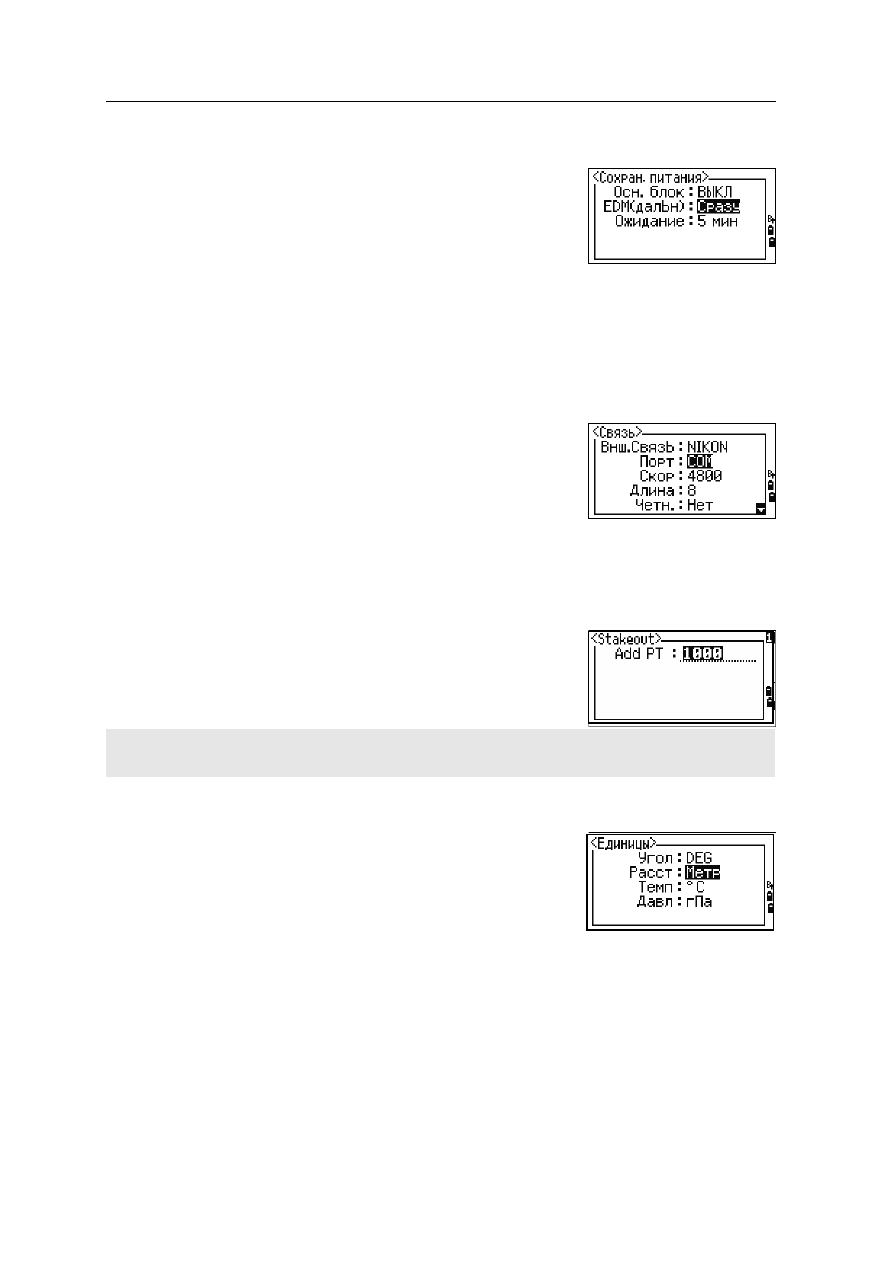

Энергосбережение

Чтобы открыть меню Энергосбережение, нажмите
клавишу

[4]

или выберите

Питание

в меню

Установки.

Связь

Чтобы открыть меню Связь, нажмите клавишу

[5]

или выберите

Связь

в меню Установки.

Разбивка

Чтобы открыть меню Вын.в нат, нажмите клавишу

[6]

или выберите

Разбивка

в меню Установки.

Единицы

Чтобы открыть меню Единицы, нажмите клавишу

[7]

или выберите

Единицы

в меню Установки.

Основное ВЫКЛ/5min/10min/30min
EDM
(дальн)

ВЫКЛ/At Once/0.1min/
0.5min/3min/10min

Ожид

ВЫКЛ/1min/3min/5min

Основное ВЫКЛ/5min/10min/30min
Ожид

ВЫКЛ/1min/3min/5min

Вн. связь
Скор
Длина
Четн

Spectra Precision/SET
1200/2400/4800/9600/19200/38400 bps

7/8
EVEN/ODD/NONE

Стоп.бит

1/2

Доб ТЧ

IЦелое число между 1 и 999,999.

Это поле используется для присвоения номера по умолчанию точке, для записи измеренных данных
выноса в натуру.

Угол

DEG (Градусы)
GON (Гоны)
MIL (Mil6400)

Расст

Метр/Ам-Фт/М-ФТ

Тахеометр Spectra Precision FOCUS 2. Руководство пользователя - часть 8
