Тахеометр Spectra Precision FOCUS 6+ 5”, FOCUS 6W+ 5”. Руководство пользователя - часть 1

Техника безопасности

Соответствие стандартам

ЕС

EN60825-1/Am.2: 2001 (IEC60825-1/Am.2: 2001)

Лазерный указатель: Класс 2

Дальномер: Класс 1

Лазерный центрир: Класс 2 (дополнительно)

USA (США)

FDA21CFR, часть 1040, разд.1040.10 и 1040.11

За исключением отклонений в соответствии с Примечанием о лазерных

приборах № 50 от 24 июля 2007 г.

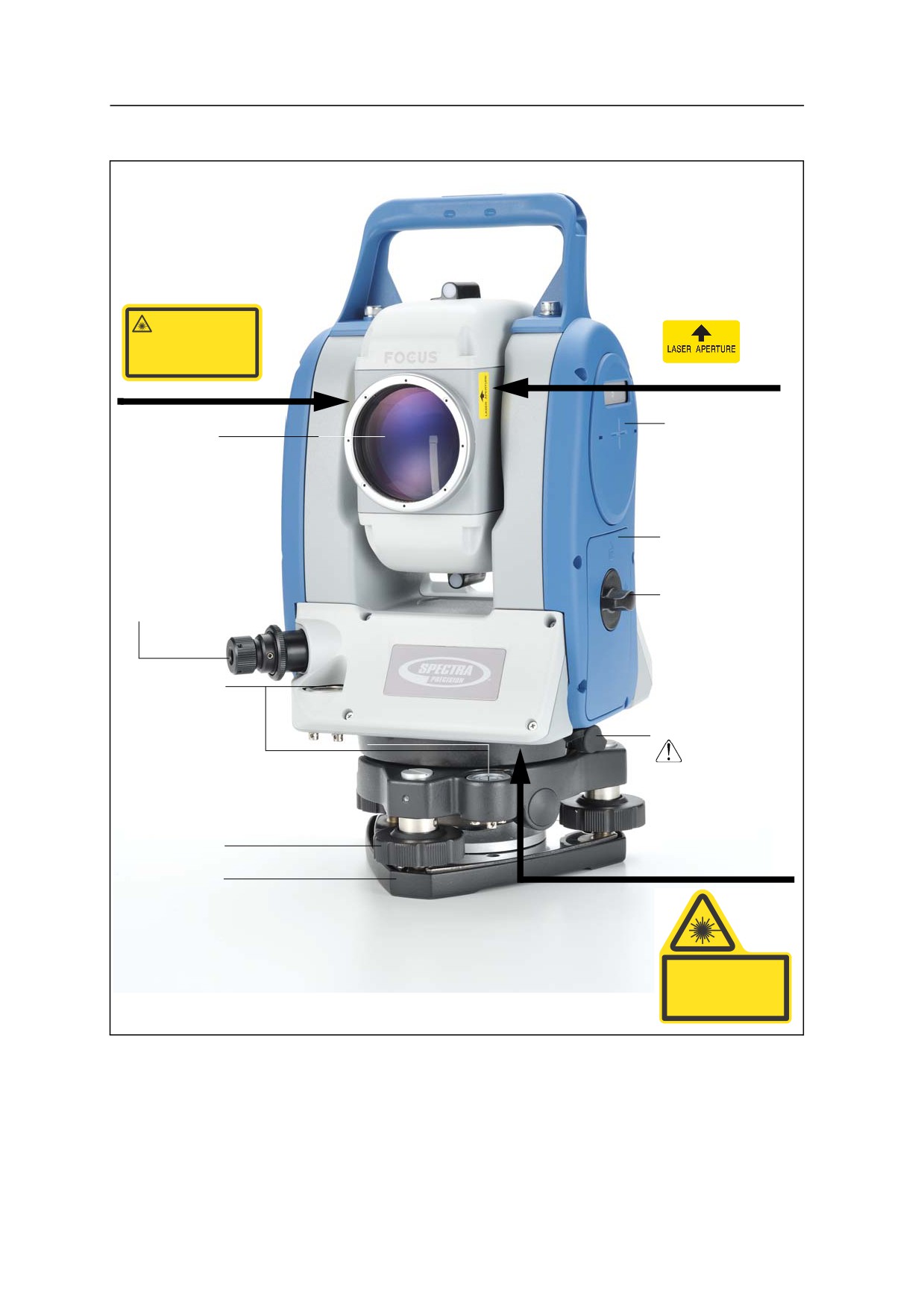

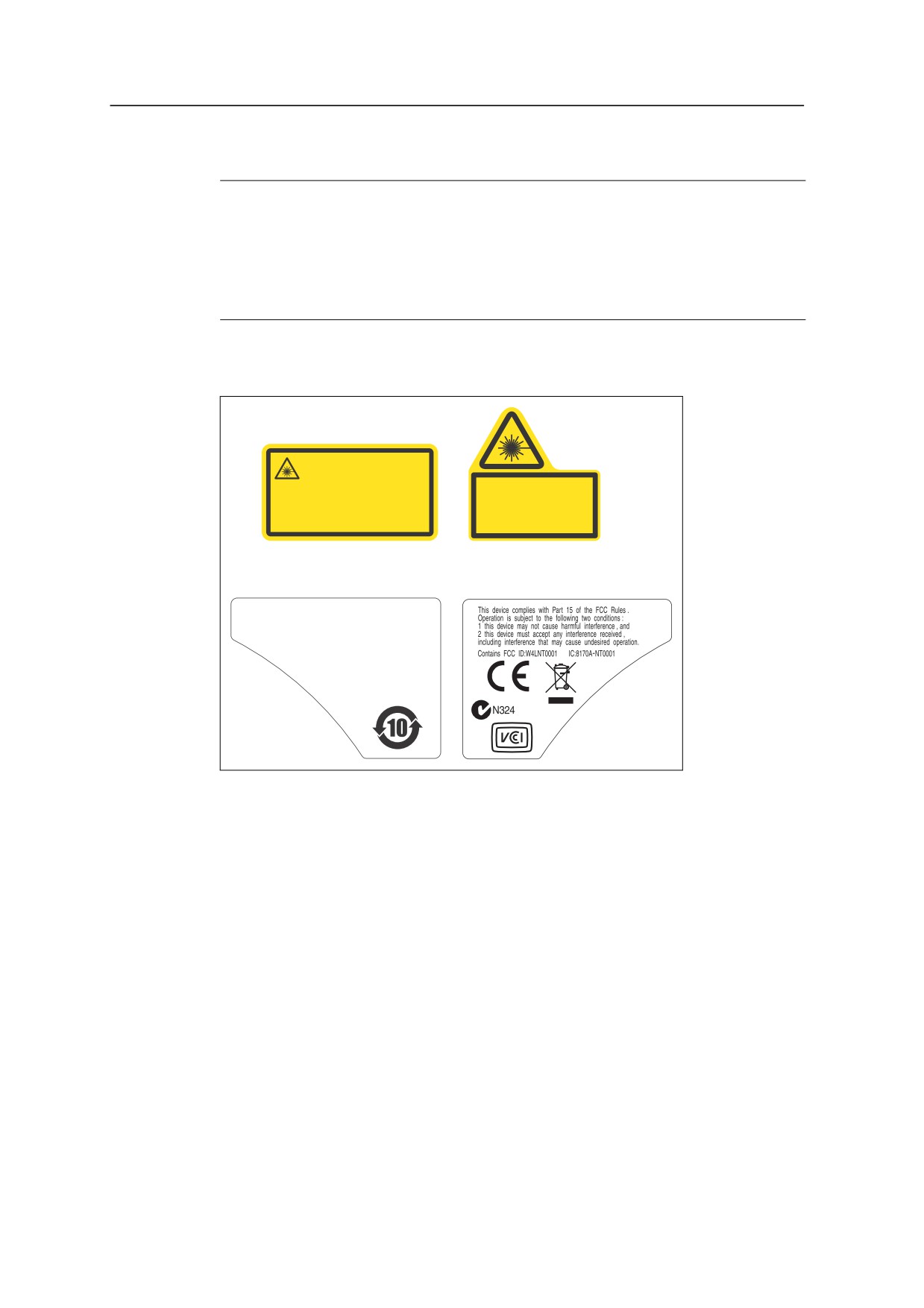

Наклейки

Laser Radiation

Do not stare into beam

LASER RADIATION

Class 2 Laser Product

DO NOT STARE INTO BEAM

Po

Ƀ

1mW CW Ё=630-690nm

CLASS 2 LASER PRODUCT

Po<1.0mW CW Ё=635nm

IEC60825-1:2001

IEC

60825-1 ,2001

Лазерный указатель

Лазерный центрир

( дополнительно)

Complies with 21 CFR 1040 . 10 and 1040 . 11

except for deviations pursuant to

Laser Notice No . 50 , dated June 24 , 2007

MADE IN JAPAN

NIKON-TRIMBLE CO.,LTD.

Technoport Mitsuiseimei Bldg.

16-2,Minamikamata 2-chome,

Ota-ku, Tokyo 144-0035 Japan

10

1 Введение

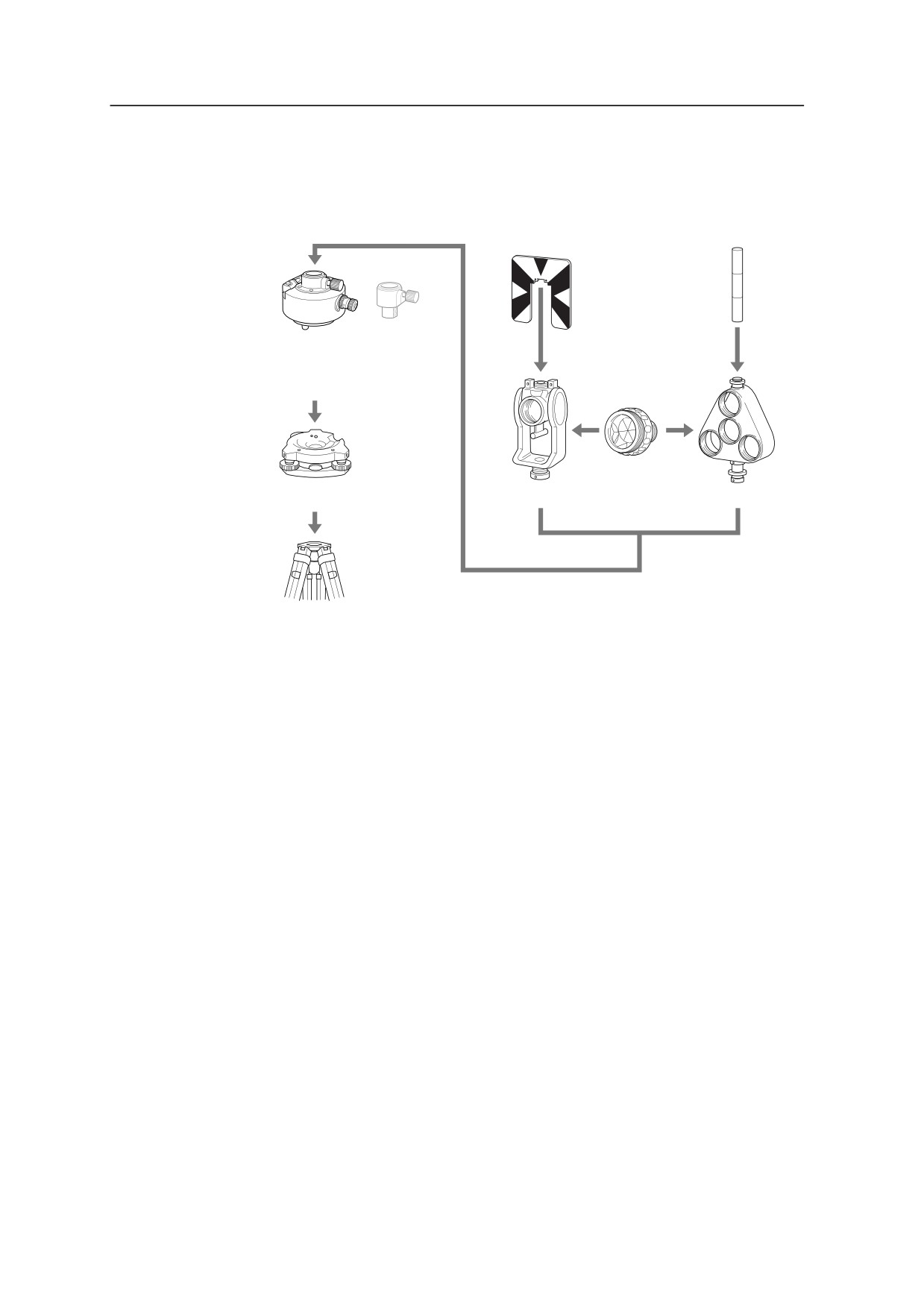

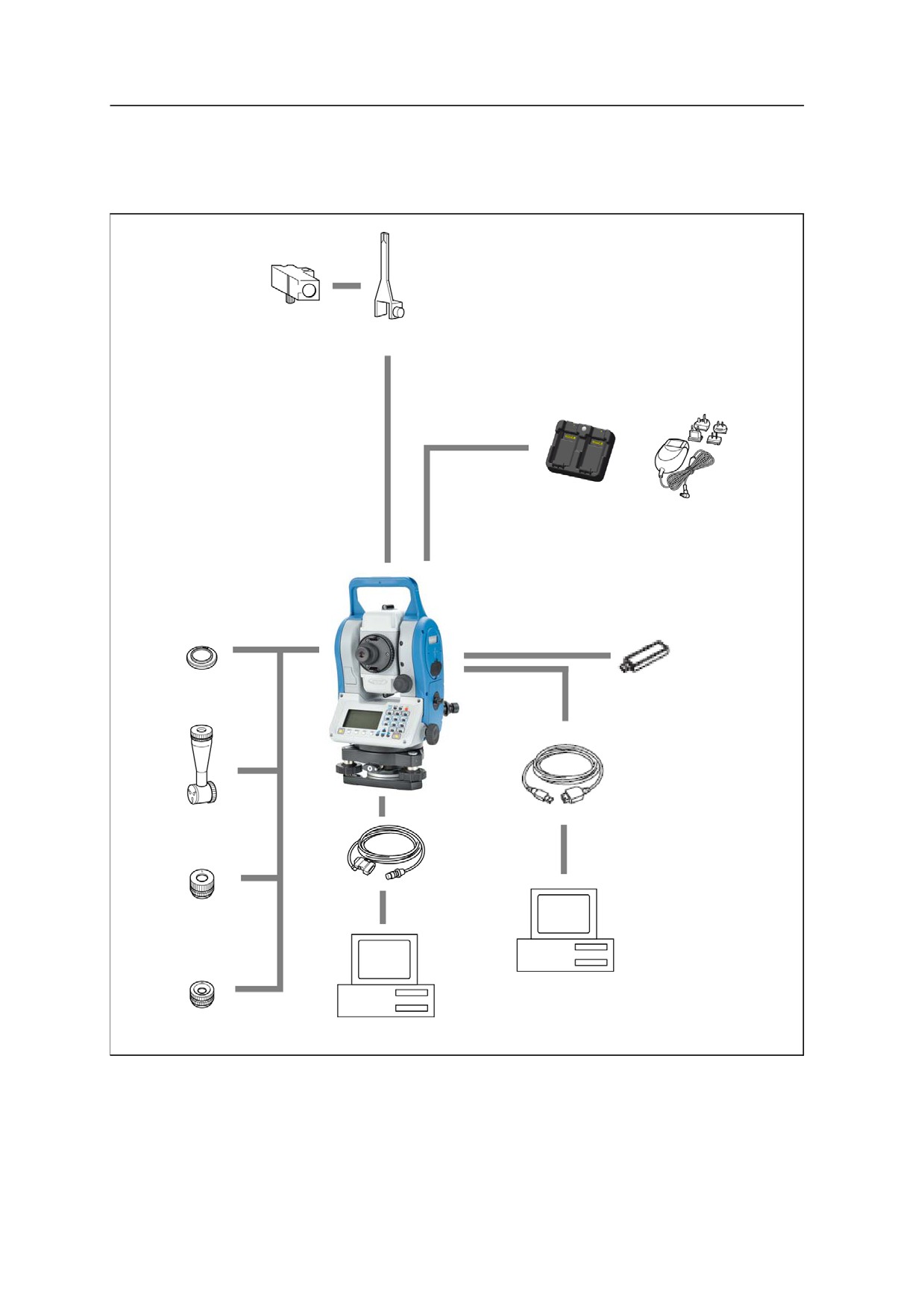

Схема системы

На схеме показано оборудование, используемое с тахеометром FOCUS 6+ 5" /

FOCUS 6W+ 5".

Компас

Крепление

компаса

Зарядное устройство

Сетевой блок питания

и переходники

Инструмент

серии

FOCUS 6+ 5”

Солнечный фильтр

USB-накопитель

Кабель USB

(стандартный кабель,

имеющийся в

свободной прдаже)

Диагональный

Соединительный кабель

окуляр

(9-контактный, USB)

Окуляр с малым

увеличением

Персональный компьютер

Окуляр с большим

увеличением

Персональный компьютер

Примечание - Тахеометр Spectra Precision FOCUS 6+ 5" / FOCUS 6W+ 5" необходимо

использовать с трегером W30 или W30b.

1 Введение

•

Ящик для транспортировки имеет водонепроницаемую конструкцию,

однако не следует подвергать его длительному воздействию дождя. Если

нет возможности укрыть инструмент в ящике от дождя, убедитесь, что

ящик располагается табличкой Spectra Precision вверх.

Очистка

•

Не используйте органические растворители, например, растворители

краски для очистки неметаллических частей инструмента, таких как

клавиатура, окрашенные поверхности или поверхности с надписями. Это

может привести к обесцвечиванию поверхности и отслаиванию

нанесенных надписей. Эти части следует очищать мягкой тканью, слегка

смоченной в воде или мягком моющем средстве.

•

Для очистки оптических линз осторожно протирайте их мягкой тканью

или салфеткой для линз, смоченной спиртом.

Юстировка и закрепление

•

При регулировке уровневых винтов выполняйте регулировку как можно

ближе к центру хода каждого винта. Центр обозначен линией на винте.

•

Крышка сетки нитей установлена правильно. Не снимайте ее и не

прилагайте к ней чрезмерных усилий, например, пытаясь обеспечить

герметичность.

Крышка сетки нитей

•

Перед установкой батареи убедитесь, что поверхности контактов батареи

и тахеометра FOCUS 6+ 5" / FOCUS 6W+ 5" чистые.

•

Плотно прижмите колпачок, закрывающий разъем вывода данных и

внешнего питания. Водонепроницаемость инструмента обеспечивается

только в том случае, если надежно установлен колпачок и не используется

разъем вывода данных и внешнего питания.

•

Тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" не является

водонепроницаемым во время использования разъема вывода данных и

внешнего питания.

•

Инструмент может быть поврежден статическим электричеством от тела

человека при разрядке через разъем вывода данных и внешнего питания.

Перед переноской инструмента прикоснитесь к другому проводящему ток

материалу для снятия статического электричества.

•

Соблюдайте осторожность, чтобы не защемить пальцы между зрительной

трубой и поворотной опорой инструмента.

2 Подготовка к работе

Распаковка и упаковка инструмента

Примечание. Соблюдайте осторожность при обращении с тахеометром

FOCUS 6+ 5" / FOCUS 6W+ 5" для защиты его от ударов и чрезмерной

вибрации.

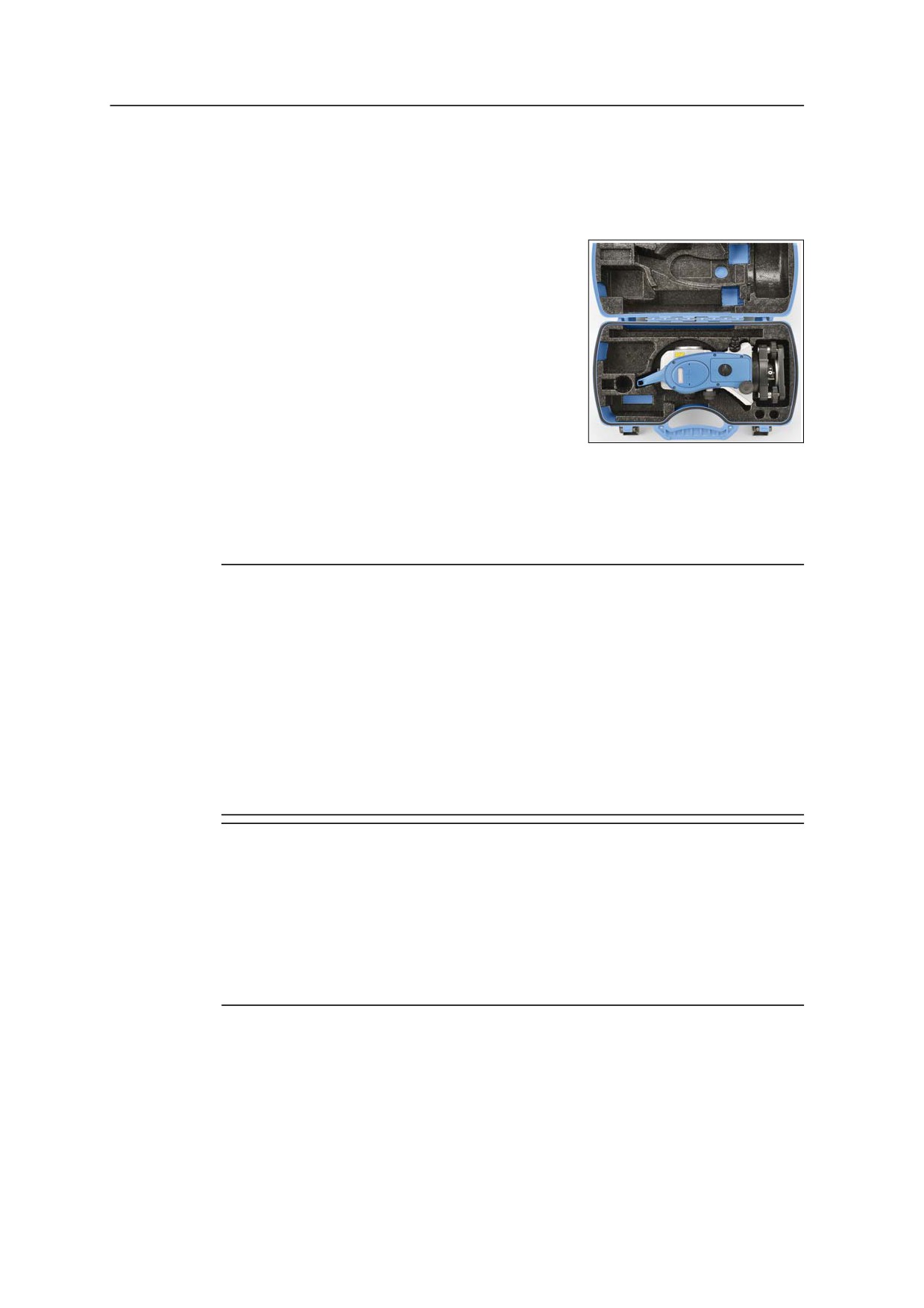

При распаковке возьмите инструмент за ручку

для переноски и аккуратно извлеките его из

транспортировочного ящика.

Помещайте инструмент в транспортировочный

ящик, как показано на рисунке.

Зарядка батареи

Перед зарядкой батареи прочитайте приведенные ниже предупреждения,

предостережения и примечания.

ПРЕДУПРЕЖДЕНИЕ. Не допускайте повреждения аккумуляторной литий-ионной

C

батареи. Повреждение батареи может вызвать взрыв или возгорание, а также привести к

причинению вреда здоровью людей и материального ущерба.

Меры по предотвращению причинения вреда здоровью людей и материального ущерба

приведены ниже.

- Не используйте и не заряжайте батарею с признаками повреждения. Признаками

повреждения, помимо всех прочих, могут быть обесцвечивание, деформация и утечка

электролита батареи.

- Не подвергайте батарею воздействию огня, высоких температур и прямых солнечных

лучей.

- Не погружайте батарею в воду.

- Не используйте и не храните батарею в автомобиле в жаркую погоду.

- Не роняйте и не пробивайте батарею.

- Не вскрывайте батарею и не замыкайте ее контакты.

ПРЕДУПРЕЖДЕНИЕ. Не дотрагивайтесь до аккумуляторной литий-ионной батареи с

C

признаками протечки. Внутри батареи находится едкий электролит, контакт с которым

может причинить вред здоровью и материальный ущерб.

Меры по предотвращению причинения вреда здоровью людей и материального ущерба

приведены ниже.

- В случае протечки батареи избегайте контакта с электролитом батареи.

- Если электролит из батареи попал в глаза, немедленно промойте их чистой водой и

обратитесь за медицинской помощью. Не трите глаза!

- Если электролит из батареи попал на кожу или одежду, немедленно смойте

его чистой водой.

24

2 Подготовка к работе

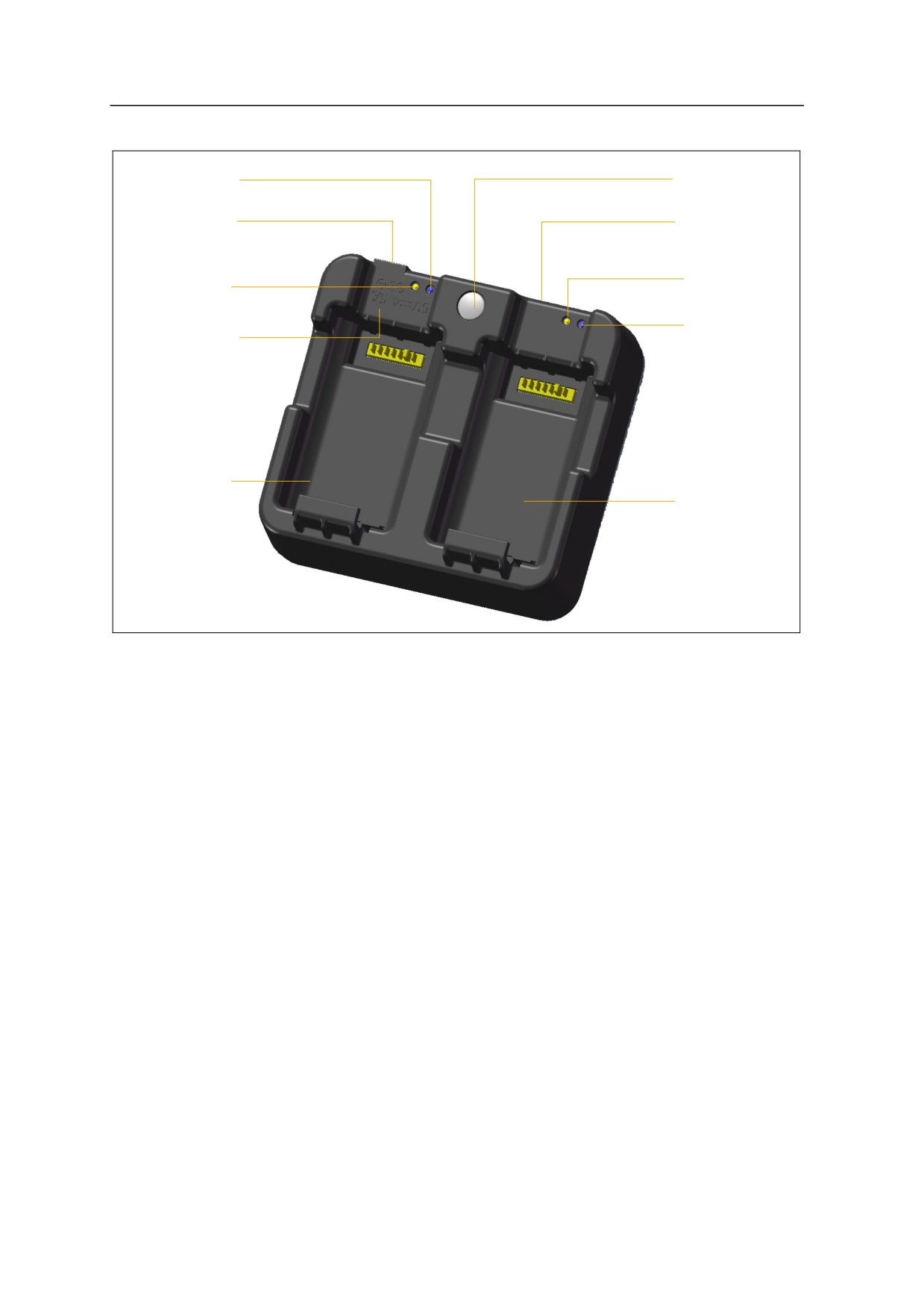

Индикатор

Кнопка

калибровки

калибровки (1)

Разъем питания

Верхний край

корпуса

Индикатор

Индикатор

зарядки (2)

зарядки (1)

Индикатор

5 В, 4 А

калибровки (2)

Батарейный

отсек 1

Батарейный

отсек 2

Подача питания

•

Подключите зарядное устройство к входящему в комплект сетевому

блоку питания для включения прибора. Входное напряжение должно

составлять 5 В, а номинальный ток источника питания не менее 4 А.

Зарядной ток каждой батареи может составлять до 2 А.

Зарядка батареи

•

Просто задвиньте батарею в отсек батареи, чтобы начать ее зарядку.

Индикатор, расположенный рядом с отсеком, будет светиться желтым

цветом во время выполнения зарядки. Индикатор зарядки станет

светиться зеленым цветом по окончании зарядки.

•

Отсеки зарядного устройства работают отдельно друг от друга, поэтому

батарею можно устанавливать независимо от состояния другого

батарейного отсека.

•

Зарядка может занять 2 - 4 часа, если батарея была нормально разряжена.

•

Зарядка может занять до 5 часов, если батарея была полностью разряжена

и хранилась несколько месяцев без использования.

26

2 Подготовка к работе

Отсоединение батареи

ПРЕДОСТЕРЕЖЕНИЕ - Избегайте прикосновения к контактам батареи.

C

1.

Если инструмент включен, нажмите кнопку [PWR] для его выключения.

2.

Поверните ручку фиксатора батарейного отсека против часовой стрелки,

откройте крышку и извлеките батарею из отсека.

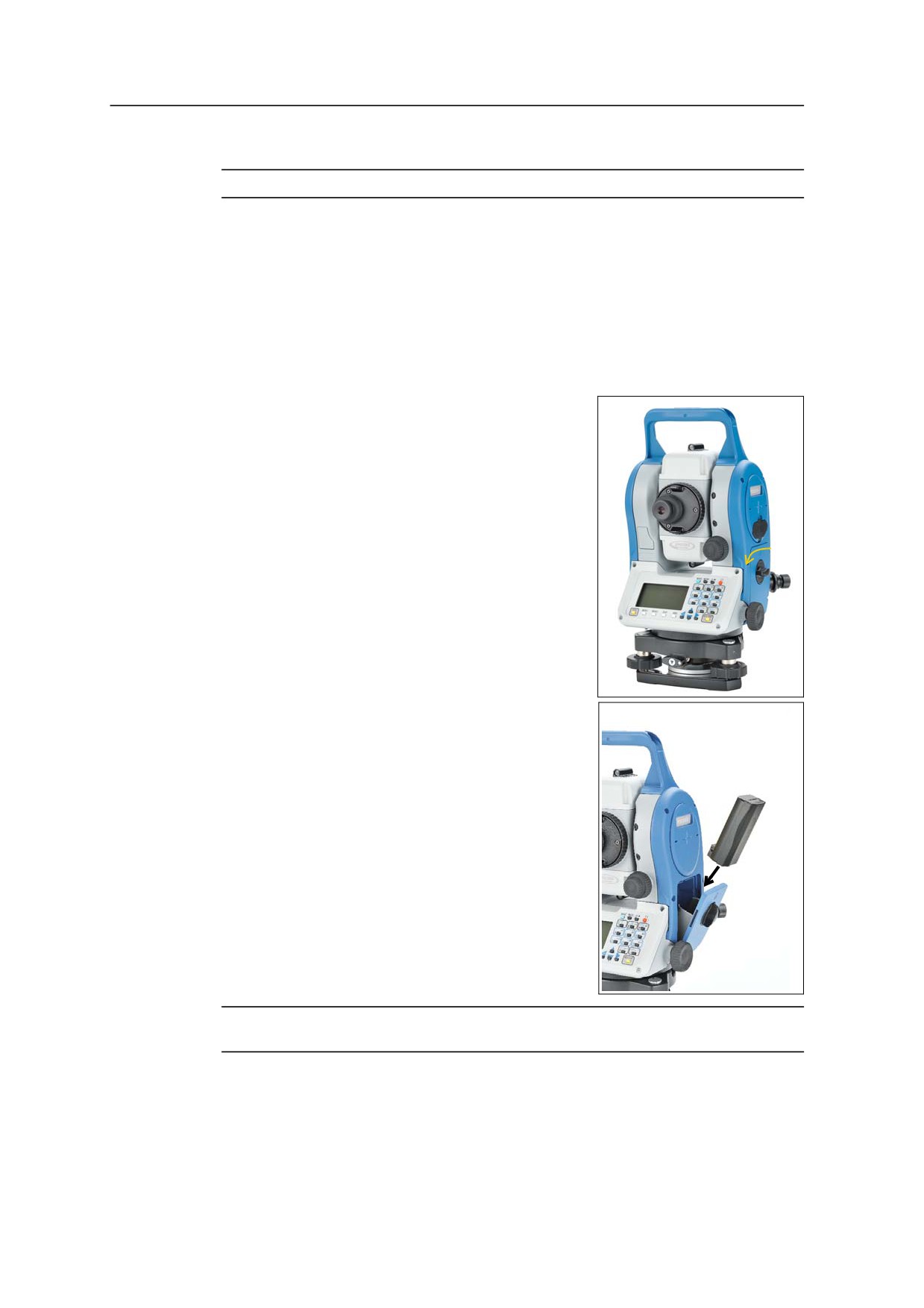

Присоединение батареи

1.

Очистите контакты батареи от пыли и других частиц.

2.

Поверните ручку фиксатора батарейного

отсека против часовой стрелки и откройте

крышку батарейного отсека.

3.

Установите батарею в батарейный отсек.

Подключите батарею снизу, маркировка

направления подключения должна быть

направлена внутрь.

4.

Закройте крышку батарейного отсека и

поверните ручку по часовой стрелке до

щелчка.

ПРЕДОСТЕРЕЖЕНИЕ. Если крышка батарейного отсека не закрыта, инструмент не

C

будет полностью водонепроницаемым.

28

Подготовка к работе

2

Установка штатива

ПРЕДОСТЕРЕЖЕНИЕ. Концы ножек штатива очень острые. Соблюдайте осторожность

C

при переноске и установке штатива, чтобы избежать причинения травм ножками.

Примечание. Не переносите инструмент на штативе.

1.

Раздвиньте ножки штатива так, чтобы обеспечить устойчивость

инструмента.

2.

Разместите штатив непосредственно над точкой станции. Для проверки

положения штатива посмотрите через центральное отверстие в головке

штатива.

3.

Хорошо вдавите ножки штатива в землю.

4.

Выставьте по уровню верхнюю плоскость площадки штатива.

5.

Затяните зажимные винты на ножках штатива.

6.

Установите прибор на площадку штатива.

7.

Вставьте становой винт штатива в центральное отверстие трегера

инструмента.

8.

Затяните становой винт штатива.

Центрирование инструмента

При центрировании инструмента его центральная ось выставляется так, чтобы

она проходила через точку станции. Для центрирования инструмента можно

использовать оптический центрир, лазерный центрир или нитяной отвес.

Нитяной отвес продается отдельно.

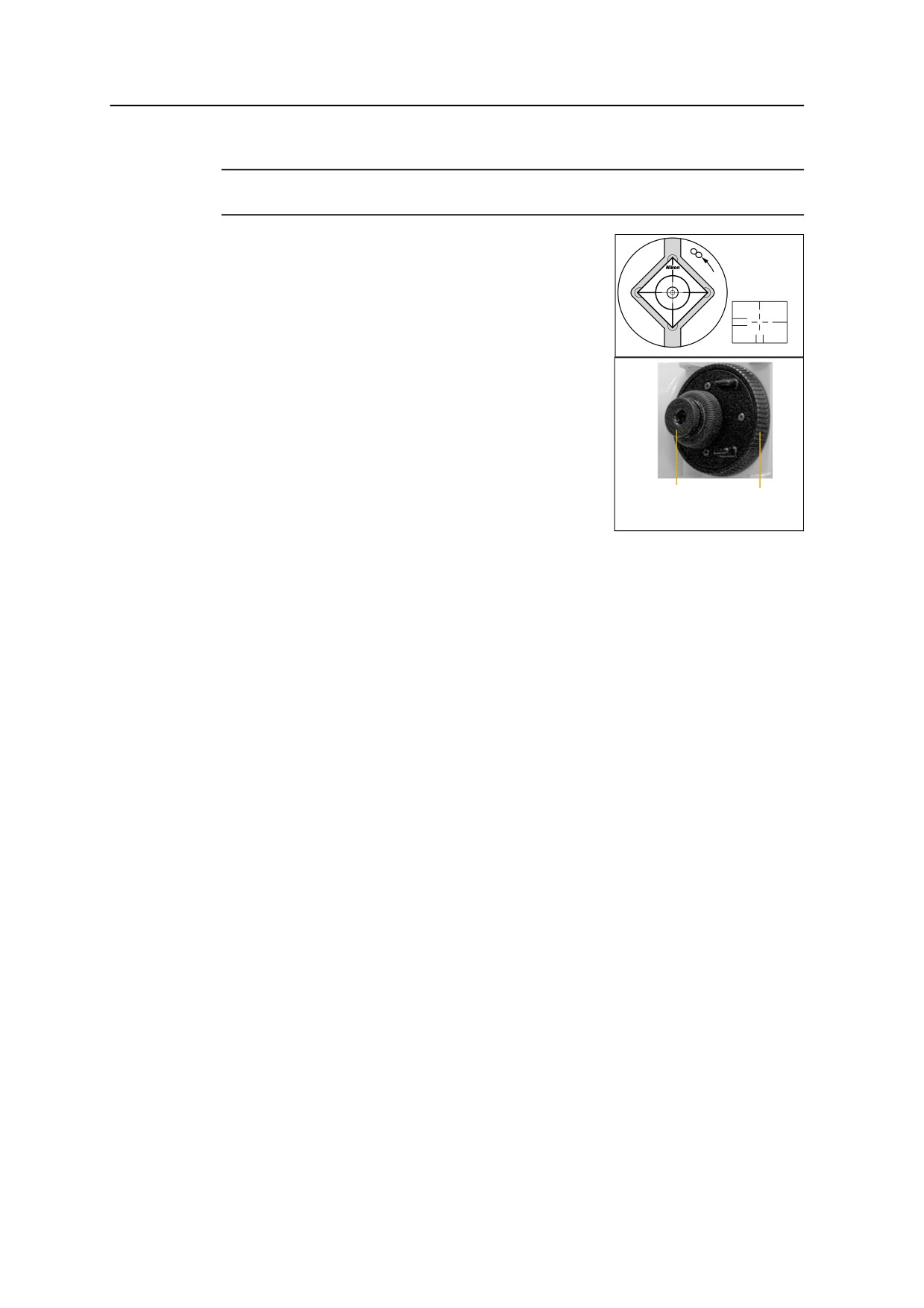

Центрирование с помощью оптического центрира

Примечание. Для обеспечения точности измерений перед центрированием

инструмента необходимо осуществлять поверку и юстировку оптического

центрира.

1.

Установите инструмент на штатив. См. выше.

2.

Наблюдая в окуляр оптического центрира,

совместите изображение точки центра станции с

центром сетки нитей. Для этого поворачивайте

уровневые винты до тех пор, пока центральная

марка сетки нитей не окажется точно над

изображением точки станции.

3.

Пока вы поддерживаете платформу штатива одной рукой, ослабляйте

зажимные винты на ножках штатива и настраивайте длину ножек, пока

воздушный пузырек не окажется в центре круглого уровня.

4.

Затем закрепите винты на ножках штатива.

29

Подготовка к работе

2

Центрирование с помощью нитяного отвеса

1.

Установите инструмент на штатив. См. стр. 29.

2.

Повесьте нить центрира на крючок станового винта штатива

3.

Уравняйте длину нити таким образом, чтобы центрир был на уровне

высоты точки станции.

4.

Слегка ослабьте становой винт штатива.

5.

Придерживая обеими руками основание инструмента, осторожно

двигайте инструмент по головке штатива до тех пор, пока свинцовый

центрир не окажется над центром точки станции.

Примечание. Чтобы убедиться в точности установки прибора, проверьте

его положение в двух направлениях, под прямым углом друг к другу.

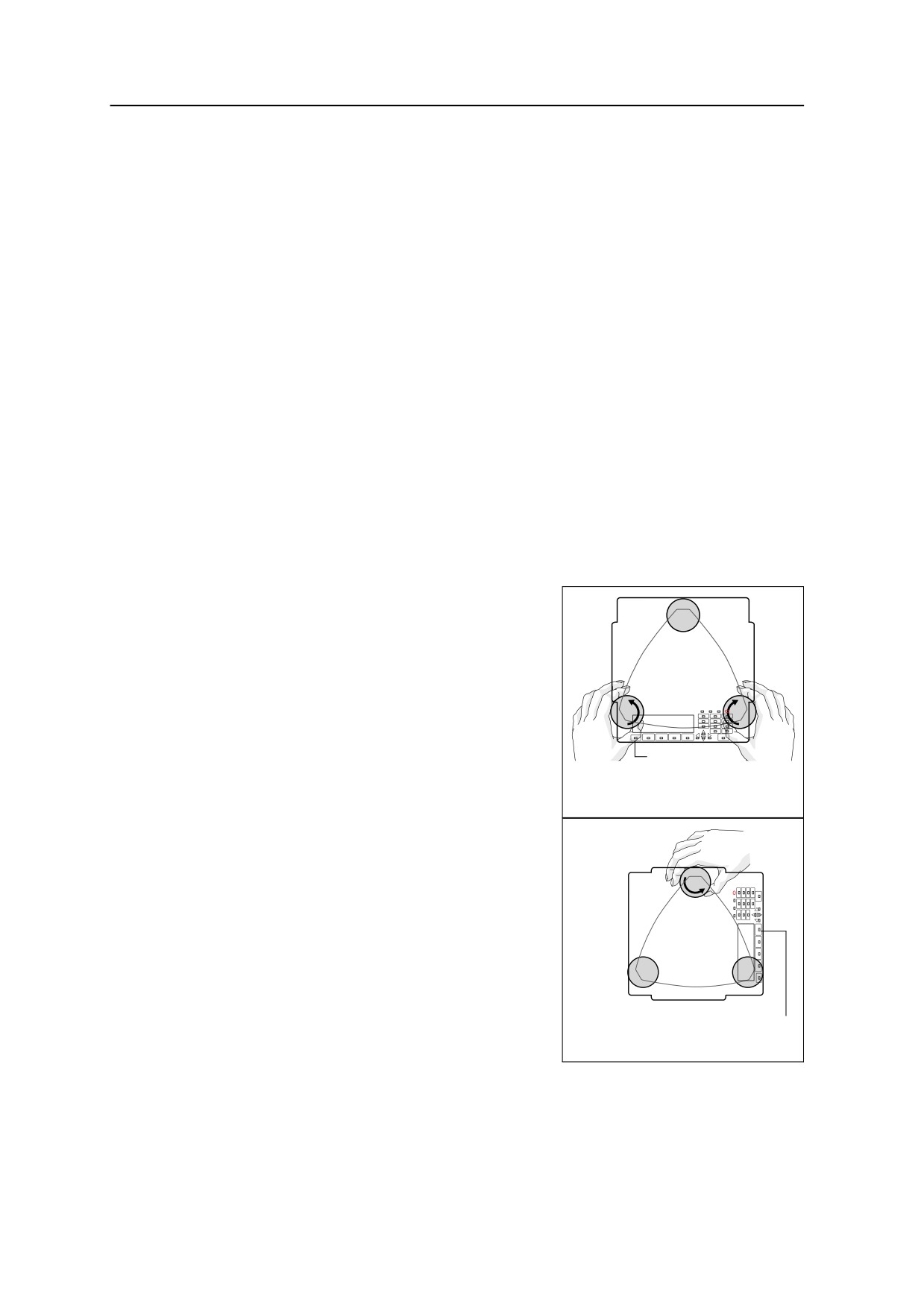

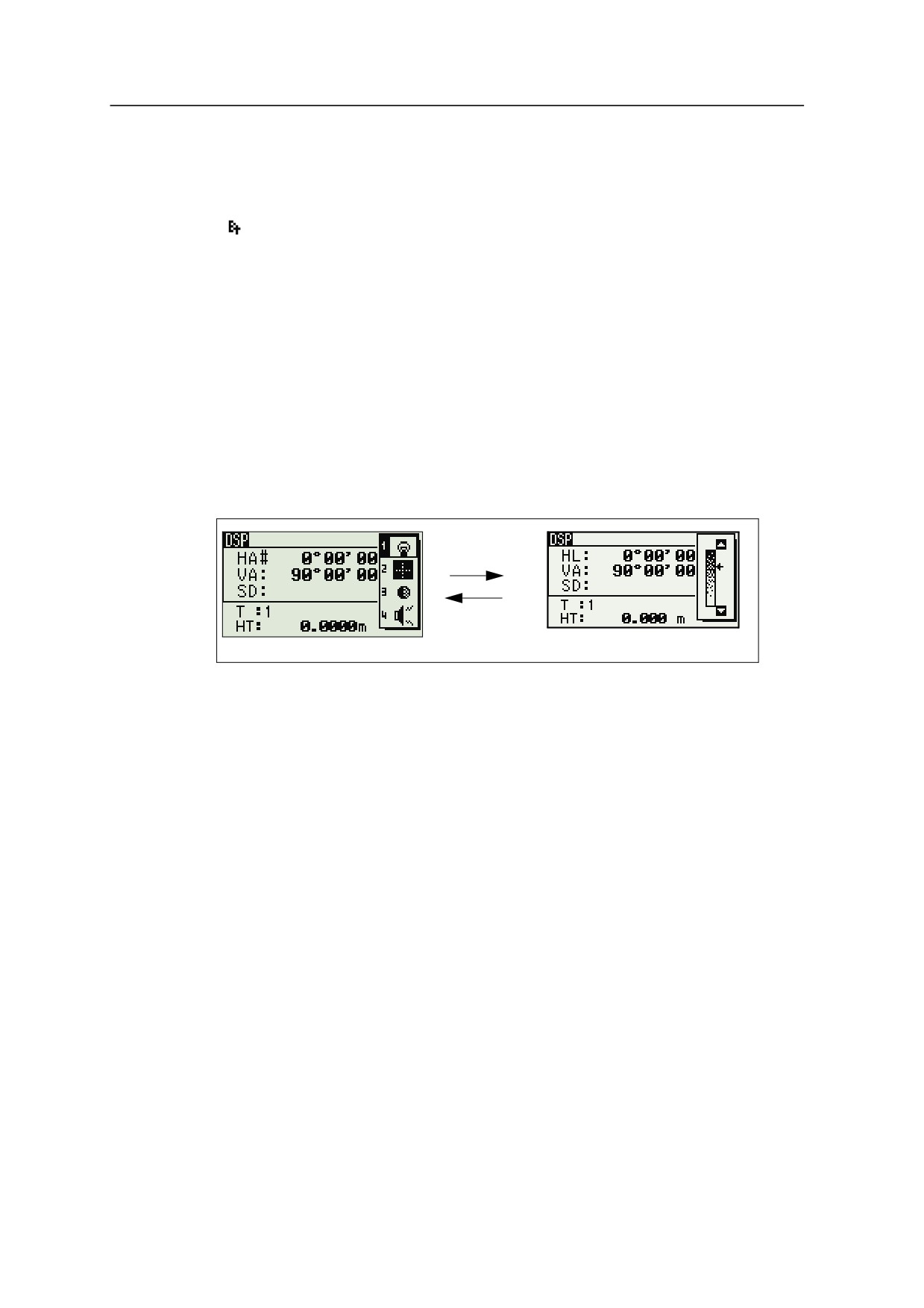

Нивелировка инструмента

При нивелировке инструмента используйте электронный уровень для

обеспечения абсолютной точности вертикальной оси. Во время нивелировки

следует всегда устанавливать инструмент в направлении КЛ. См. Рис. 3.1,

стр. 42.

Для нивелировки инструмента выполните приведенные ниже действия.

1.

Переместите пузырек в центр круглого

уровня и включите питание.

2.

Поверните алидаду так, чтобы нижний

A

край панели клавиатуры стал

параллелен двум подъемным винтам (В

и С).

B

C

3.

Используйте подъемные винты В и С

для перемещения пузырька в нуль

Нижний край

пункт электронного уровня.

панели

1

4.

Поверните алидаду примерно на 90°.

клавиатуры

5.

Вращая уровневый винт A,

переместите пузырек в нуль-пункт

электронного уровня.

6.

Повторите шаги с 1 по 5, чтобы

A

привести пузырек в центр в обеих

ситуациях.

7.

Поверните алидаду на 180°.

B

C

8.

Если пузырек электронного уровня

остается в нуль пункте, нивелировка

Нижний край

прибора выполнена. Если пузырек

панели

2

уходит из нуль пункта сделайте

клавиатуры

поверки и юстировки электронного

уровня. Детальные инструкции приводятся в разделе Юстировка

электронного уровня, стр. 166.

31

2 Подготовка к работе

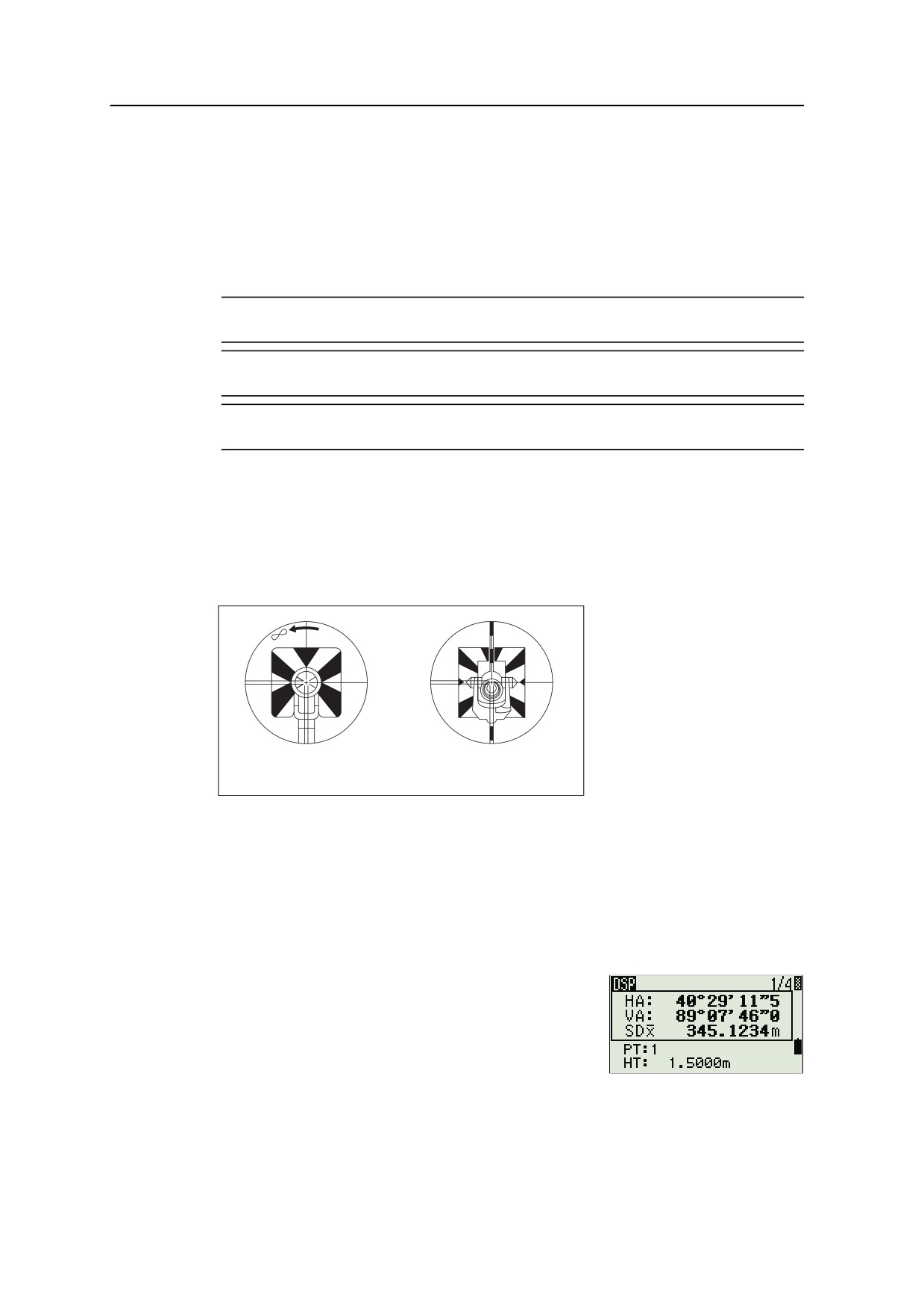

Фокусировка зрительной трубы

ПРЕДУПРЕЖДЕНИЕ. Никогда не смотрите на солнце через зрительную трубу. Это может

C

привести к повреждению или потере зрения.

При наведении инструмента вы нацеливаете

зрительную трубу на цель, фокусируете

изображение цели и совмещаете изображение с

Center

crosshairs

перекрестием сетки нитей.

Для наведения инструмента выполните

приведенные ниже действия.

1.

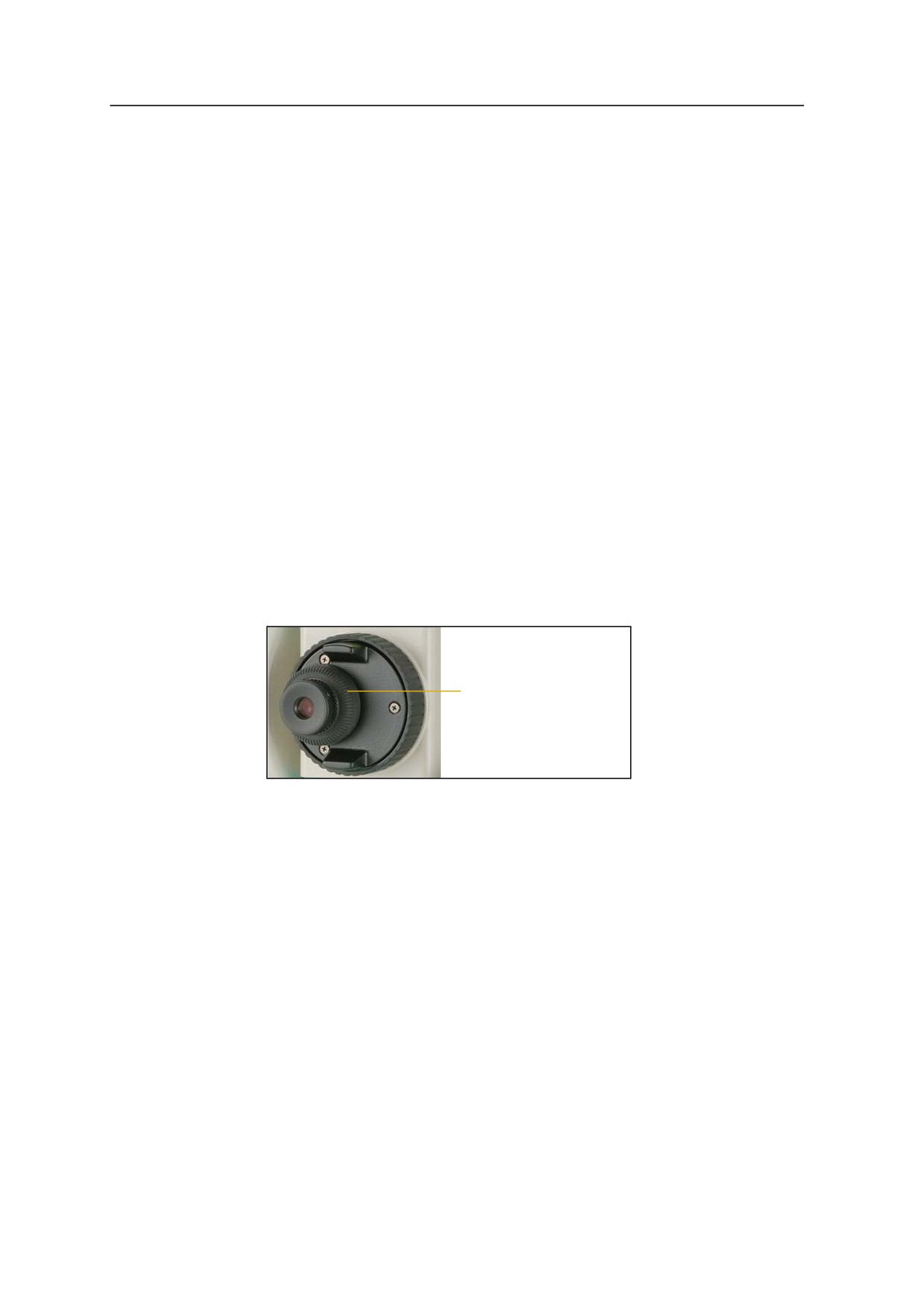

Отрегулируйте положение диоптрийного

кольца:

a.

Наведите зрительную трубу на светлую

поверхность, например на небо или лист

Диоптрийное Фокус. кольцо

бумаги.

кольцо

зрительной

трубы

b. Наблюдая в окуляр, вращайте

диоптрийное кольцо до тех пор, пока перекрестие сетки нитей не

будет отчетливо видно.

2.

Устраните параллакс:

a.

Нацельте зрительную трубу на изображение цели.

b. Поворачивайте фокусировочное кольцо до тех пор, пока изображение

цели не сфокусируется на сетке нитей.

c.

Переводите взгляд вертикально и горизонтально для проверки того,

смещается ли изображение относительно сетки нитей.

-

Если изображение цели не смещается, значит, параллакс

отсутствует.

-

Если изображение цели смещается, вращайте фокусировочное

кольцо зрительной трубы и повторите Шаг 2c.

3.

Поверните винт наводки. Последний поворот винта наводки должен быть

в направлении по часовой стрелке для точного совмещения цели с

центром сетки нитей.

32

Подготовка к работе

2

Установка режима измерений и подготовка цели

Tахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" имеет два режима измерений:

отражательный режим (Призма) и безотражательный режим (Без отражателя). Для

изменения режима в любом экране наблюдений нажмите и удерживайте кнопку

[MSR1] или [MSR2].

Установите режим измерения в соответствии с измеряемой целью, как показано

ниже.

Цель

Настройки цели

Призма, отражательная марка

Отражательный режим (Призма)

Другая, отражающие материалы

Безотражательный режим (Без отражателя)

В некоторых случаях можно выполнять измерения до другой цели, для которой

не подходит установленный режим измерения.

Примечание. Тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" является лазерным

инструментом Класса 1 при использовании функции измерения и лазерным

инструментом Класса 2 при использовании функции лазерного указателя. Не

наводите инструмент на призму, если включен лазерный указатель.

Измерения с призменным отражателем

Поскольку тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" является чрезвычайно

чувствительным инструментом, при наличии нескольких отражений на

поверхности призмы точность измерения может значительно снижаться.

Для обеспечения точности измерений выполните приведенные ниже

рекомендации.

•

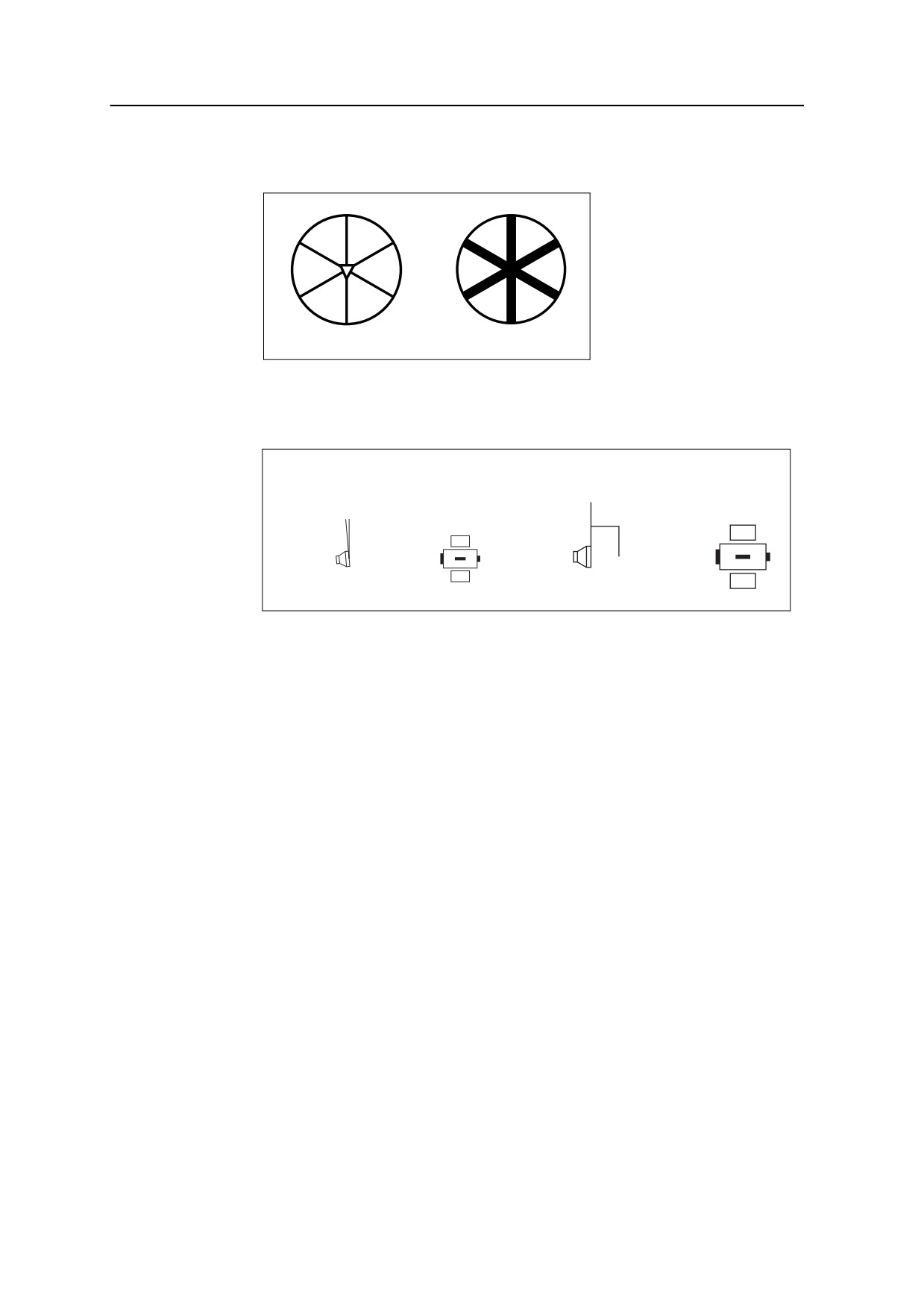

Используйте призму с тонкими краями.

Тонкие края

33

2 Подготовка к работе

Не используйте призмы с царапинами, загрязненной поверхностью,

сколотым центром и толстыми краями.

Сколотый центр

Толстые края

•

При измерении на коротком расстоянии слегка наклоняйте призму таким

образом, чтобы дальномер смог игнорировать нежелательные отражения

на поверхности призмы, как показано ниже.

Не полностью перпендикулярно

относительно

Полностью перпендикулярно

оси визирования

оси визирования





•

Надежно закрепите призму и не допускайте ее перемещения во время

измерений.

Примечание. В отражательном режиме во избежание неверных измерений

объектов, отличных от призмы или отражательной марки, цели,

отражательная способность которых меньше призмы или отражательной

пленки, не будут измерены. Даже при запуске измерения измеренные

величины не будут отображаться. Для измерения объектов с меньшей

отражательной способностью используйте режим «Без отражателя»

(безотражательный).

Измерения в безотражательном режиме (Без отражателя)

Тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" позволяет выполнять

безотражательные измерения на расстоянии до 300 м (984 фута).

В этом режиме допустимое расстояние измерений для тахеометра FOCUS 6+ 5"

/ FOCUS 6W+ 5" определяется интенсивностью отражения от цели. Цвет и

состояние поверхности цели также оказывают влияние на расстояние

измерений, даже при наведении на одинаковые объекты. Некоторые цели с

низкой отражательной способностью невозможно измерить.

34

2 Подготовка к работе

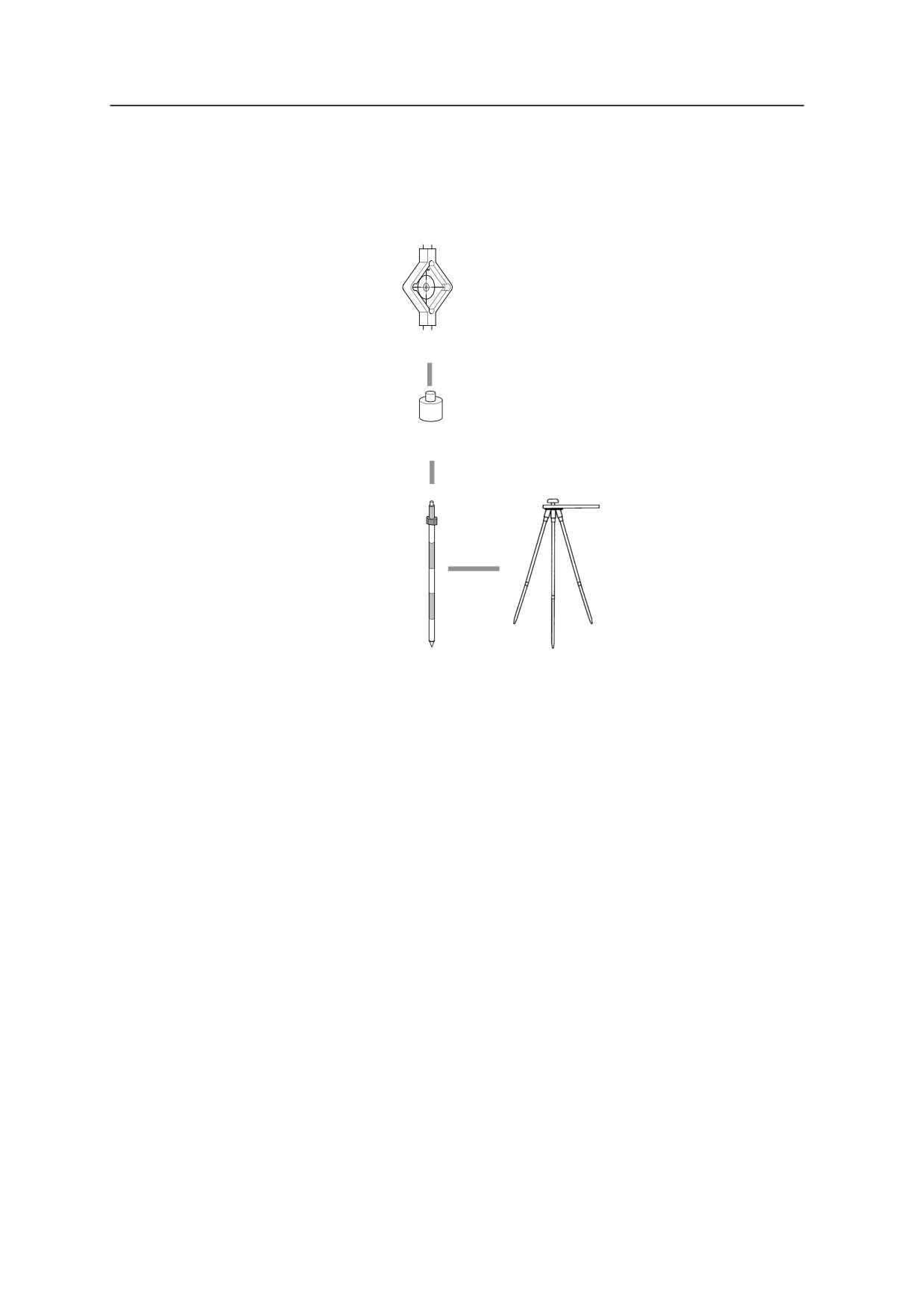

Подготовка отражательной марки

В отражательном режиме можно использовать отражающую марку. Монтируйте

отражательную марку как показано ниже.

Отражающая

марка

Переходник

минипризмы

Раздвижная

Штатив призмы

веха призмы

типа PPS

36

Подготовка к работе

2

Сборка призменного отражателя

1.

Соберите отражающую марку как показано на рисунке ниже.

Визирная марка

Визирный цилиндр

одинарной призмы

Переходник

юстировки

высоты не

используется

Переходник

трегера 15

Призма C

Трегер

Держатель для

Держатель

одной призмы

W30/W30b

для трех призм

Штатив

2.

Настройте высоту переходника трегера (см. стр. 37).

3.

При необходимости измените направление призмы (см. стр. 38).

4.

Установите постоянную призменного отражателя (см. стр. 38).

5.

Если используется держатель одиночной призмы, установите положение

подставки цели (см. стр. 39).

Подробные инструкции от Шага 2 до Шага 5 приводятся на соответствующих

страницах.

Примечание. Используйте тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" с

трегером W30 или W30b.

37

2 Подготовка к работе

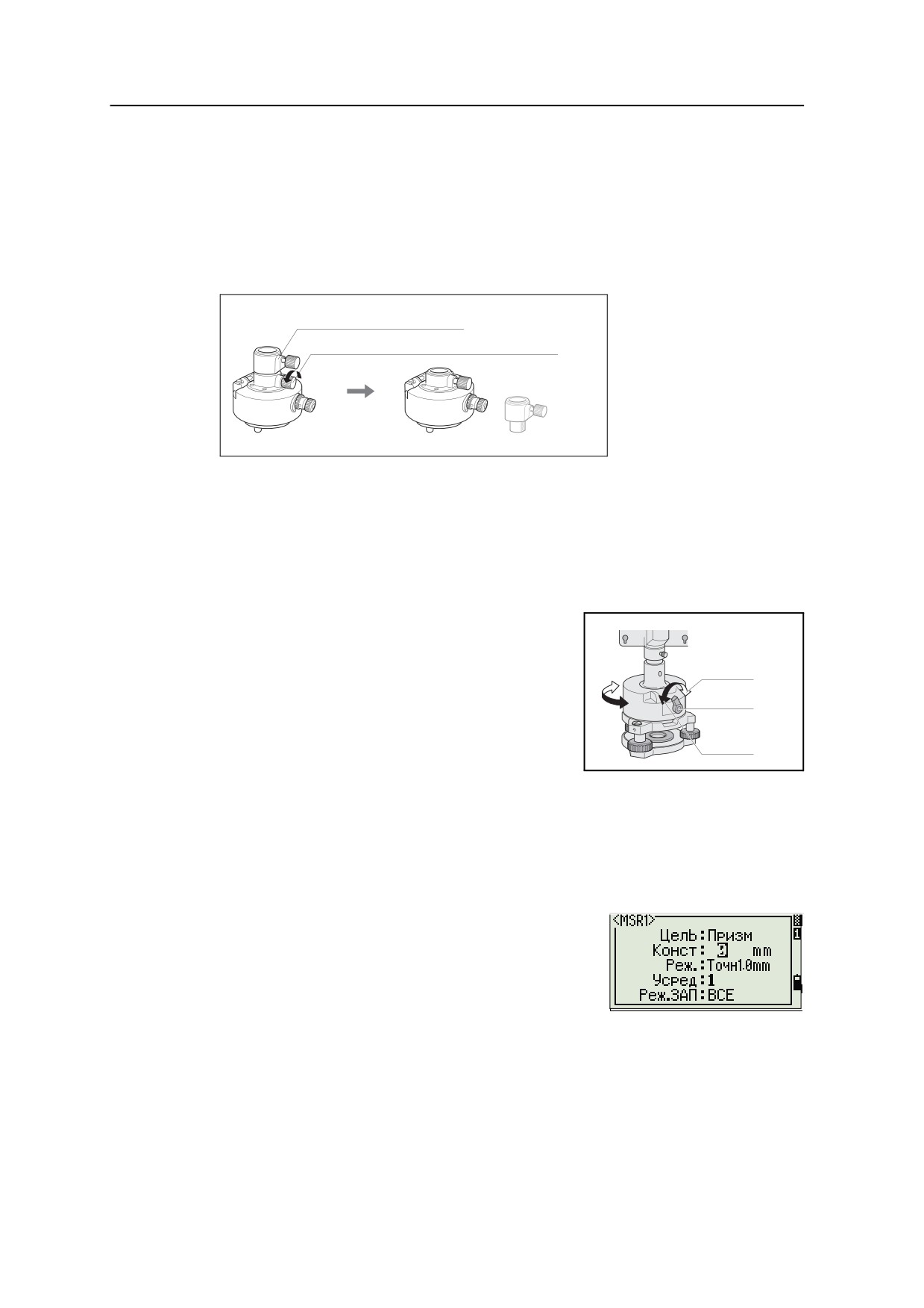

Юстировка переходника трегера по высоте

Переходник трегера оснащен переходником юстировки высоты. Для использования

призменного отражателя с тахеометром FOCUS 6+ 5" / FOCUS 6W+ 5" снимите

переходник юстировки высоты, как показано на рисунке ниже.

Переходник юстировки высоты будет использоваться с другими тахеометрами

Spectra Precision.

Переходник юстировки высоты

Зажимной винт переходника юстировки высоты

Изменение направления отражателя

Призменный отражатель, установленный на переходнике трегера может быть

повернут в любом направлении.

Для изменения направления отражателя:

1.

Ослабьте зажимной винт, повернув его по

направлению против часовой стрелки.

Зажать

2.

Поверните верхнюю часть переходника

трегера так, чтобы плоскость призмы

Зажим

находилась в нужном направлении.

Отпустить

3.

Поверните зажимной винт по часовой

стрелке.

Установка постоянной призмы

1.

Установите призму в однопризменный или трехпризменный держатель.

Совет - Чтобы использовать трехпризменный держатель как однопризменный,

B

вставляйте призму в его центральное отверстие.

2.

Установите постоянную призмы. Для этого

удерживайте нажатой в течение одной

секунды кнопку [MSR1] или [MSR2].

Примечание. постоянная призмы Nikon всегда

равна 0, в случае однопризменного или

трехпризменного держателя.Если постоянная

призмы не равна 0 мм, введите значение постоянной призмы в поле «Конст».

Например, если постоянная призмы равна 30 мм, введите 30 мм в поле

«Конст» на инструменте.

38

Подготовка к работе

2

Совет - Когда вы используете призму на малых расстояниях, немного наклоняйте ее

B

относительно угла наведения.

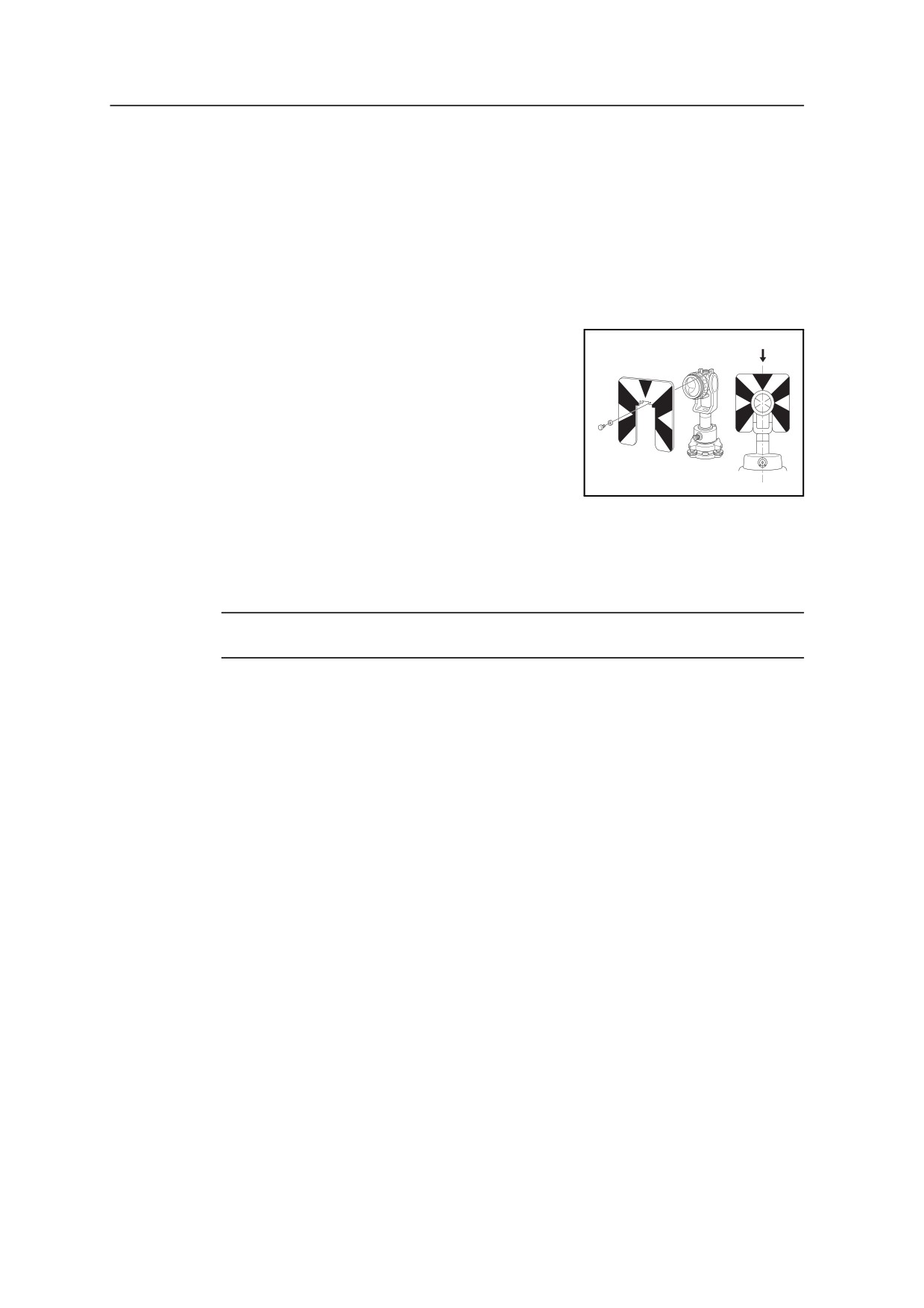

Установка положения визирной марки отражателя

Если вы используете одиночную призму, убедитесь что визирная марка

находится в одной плоскости с призмой и переходником трегера.

Для установки положения визирной марки:

1.

Используйте два установочных винта для

Центр осей

крепления визирной марки к держателю

одиночной призмы.

2.

В пределах отверстий винтов держателя

установите визирную марку таким

образом, чтобы она совместилась с

вертикальной осью призмы и переходника

трегера.

Измерение при КЛ/КП

ПРЕДОСТЕРЕЖЕНИЕ - При вращении зрительной трубы соблюдайте осторожность,

C

чтобы не защемить палец в зазоре между рамой инструмента и зрительной трубой.

Измерение можно выполнять с любой стороны инструмента. Для смены круга

поверните инструмент на 180° в пределах рамы.

Усреднив значения измерений при КЛ и КП можно исключить большинство

постоянных механических погрешностей. Некоторые погрешности, такие как

ошибка вертикальной оси, нельзя устранить усреднением измерений при КЛ и

КП.

•

Измерение при КЛ выполняется с вертикальным кругом расположенным

слева от окуляра зрительной трубы.

•

Измерение при КП выполняется с вертикальным кругом расположенным

справа от окуляра зрительной трубы.

39

3 Работа с прибором

Внешний вид инструмента

На Рисунок 3.1 и Рисунок 3.2 показаны основные детали тахеометра FOCUS

6+ 5" / FOCUS 6W+ 5".

Ручка для

переноски

Оптический визир

(видоискатель)

Фокусировочное кольцо

зрительной трубы

Окуляр

Марка

зрительной трубы

горизонтальной

оси

Диоптрийное

Порт USB

кольцо

Винт

вертикальной

Крышка сетки нитей

наводки

Батарейный

отсек

Фиксатор

батарейного

отсека

Экран

и клавиатура КЛ

Винт

горизонтальной

наводки

Показанная наклейка

Показанная наклейка

о безопасности лазера

прикреплена к нижней

прикреплена к нижней

стороне клавиатуры.

стороне клавиатуры.

Complies with 21 CFR 1040 . 10 and 1040 . 11

except for deviations pursuant to

Laser Notice No . 50 , dated June 24 , 2007

MADE IN JAPAN

NIKON-TRIMBLE CO.,LTD.

Technoport Mitsuiseimei Bldg.

16-2,Minamikamata 2-chome,

Ota-ku, Tokyo 144-0035 Japan

Головка зажимного

винта трегера

Рисунок 3.1

Тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5", вид сзади (КЛ)

42

Работа с прибором

3

Показанная наклейка о безопасности

Показанная наклейка

лазера прикреплена на боковой

прикреплена

стороне зрительной трубы.

на зрительной

трубе.

Laser Radiation

Do not stare into beam

Class 2 Laser Product

PoɃ1mW CW Ё=630-690nm

IEC60825-1:2001

Объектив

Марка

ЛАЗЕРНЫЙ ЛУЧ

горизонтальной оси

ИЗЛУЧАЕТСЯ

ОТСЮДА

Батарейный

отсек

Оптический центрир

(показан здесь) или

Фиксатор

дополнительный лазерный

батарейного

центрир

отсека

Круглый

Разъем вывода

уровень

данных / внешнего

питания (входное

напряжение

4,5-5,2 В пост. тока)

Показанная наклейка

о безоп. лазера

прикрепляется сюда

(снизу) при использ.

Уровневый винт

дополнительного

лазерного центрира.

Трегер

LASER RADIATION

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

Po<1.0mW CW Ё=635nm

IEC

60825-1 ,2001

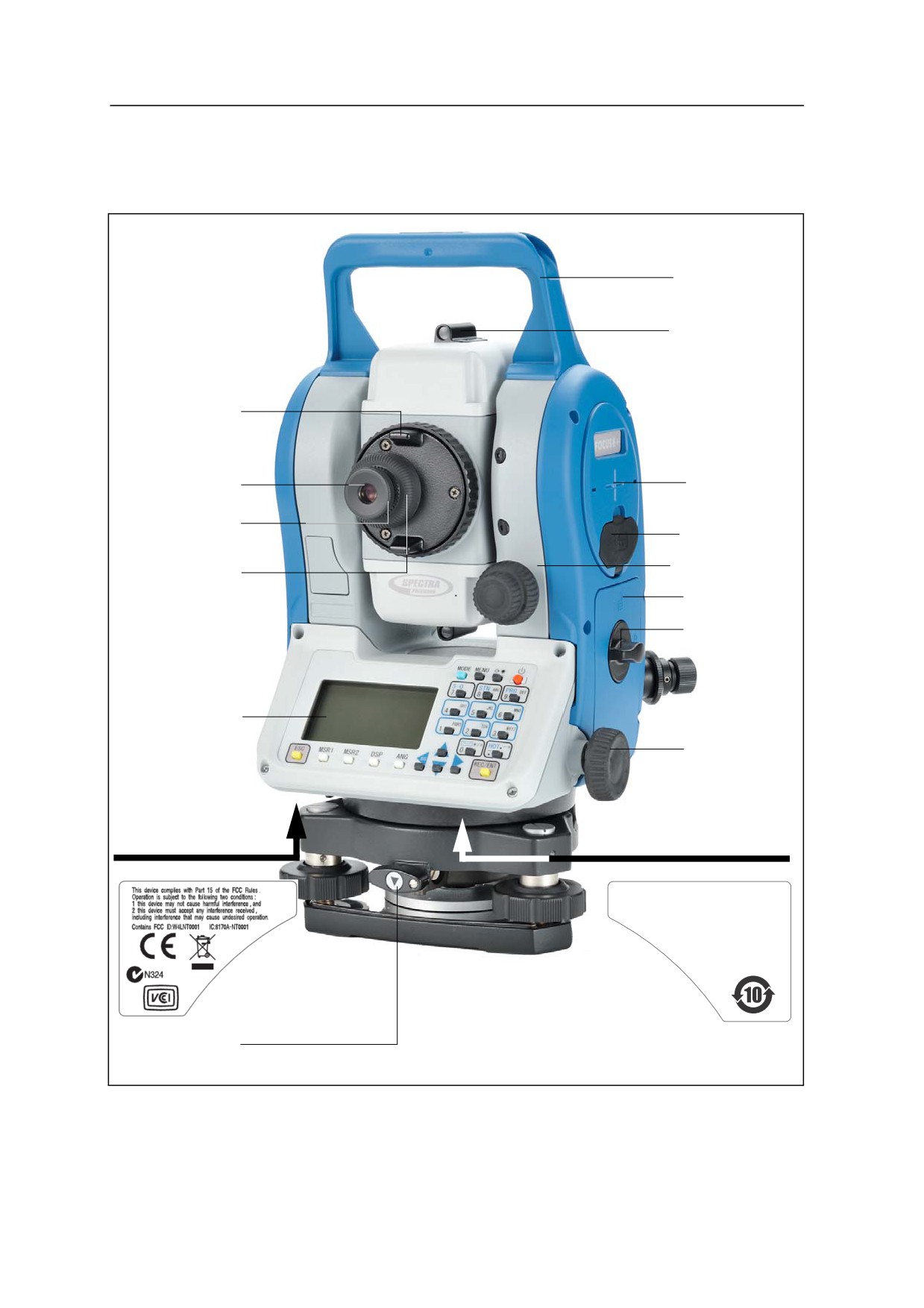

Рисунок 3.2

Тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5", вид спереди (КП)

43

3 Работа с прибором

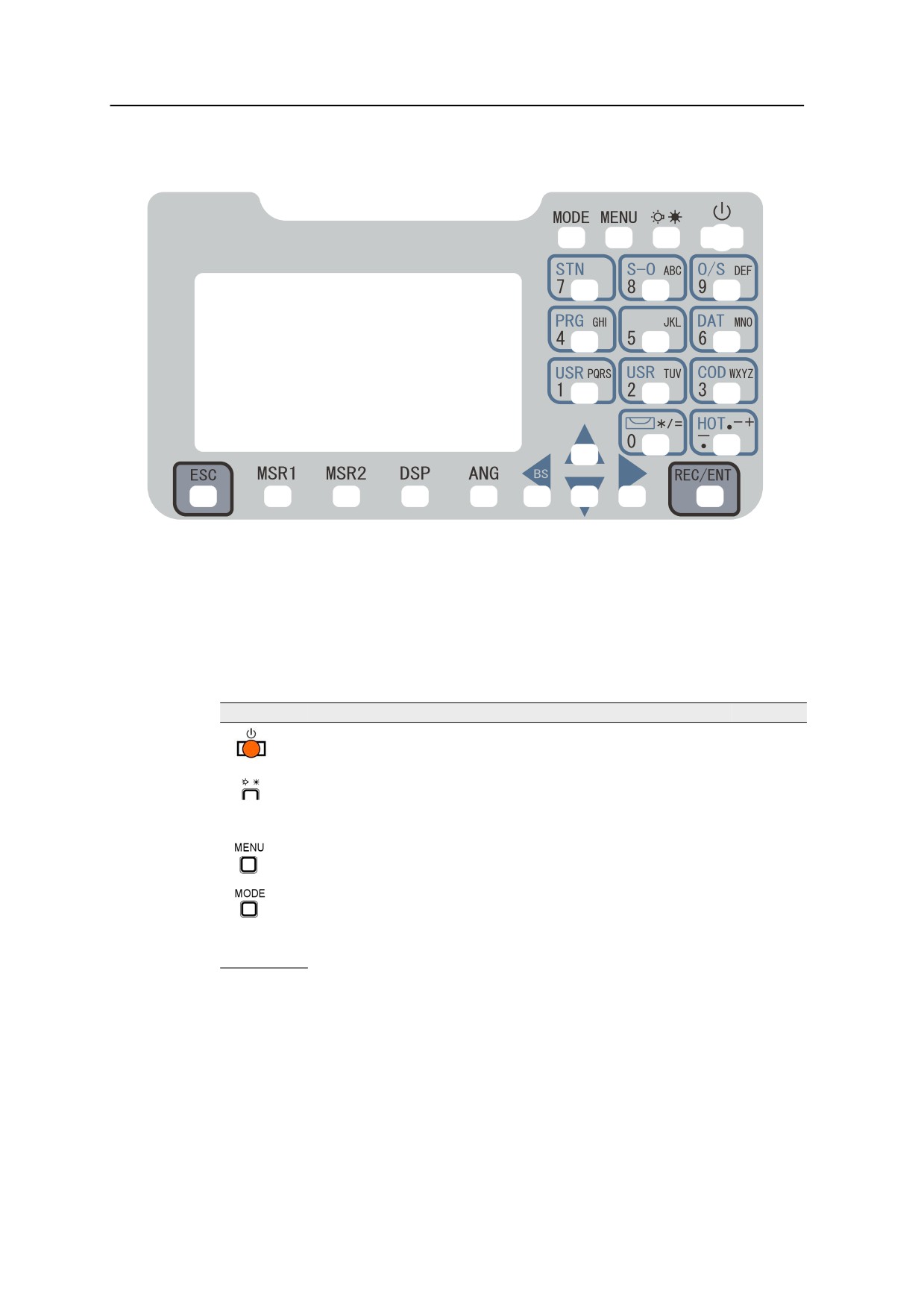

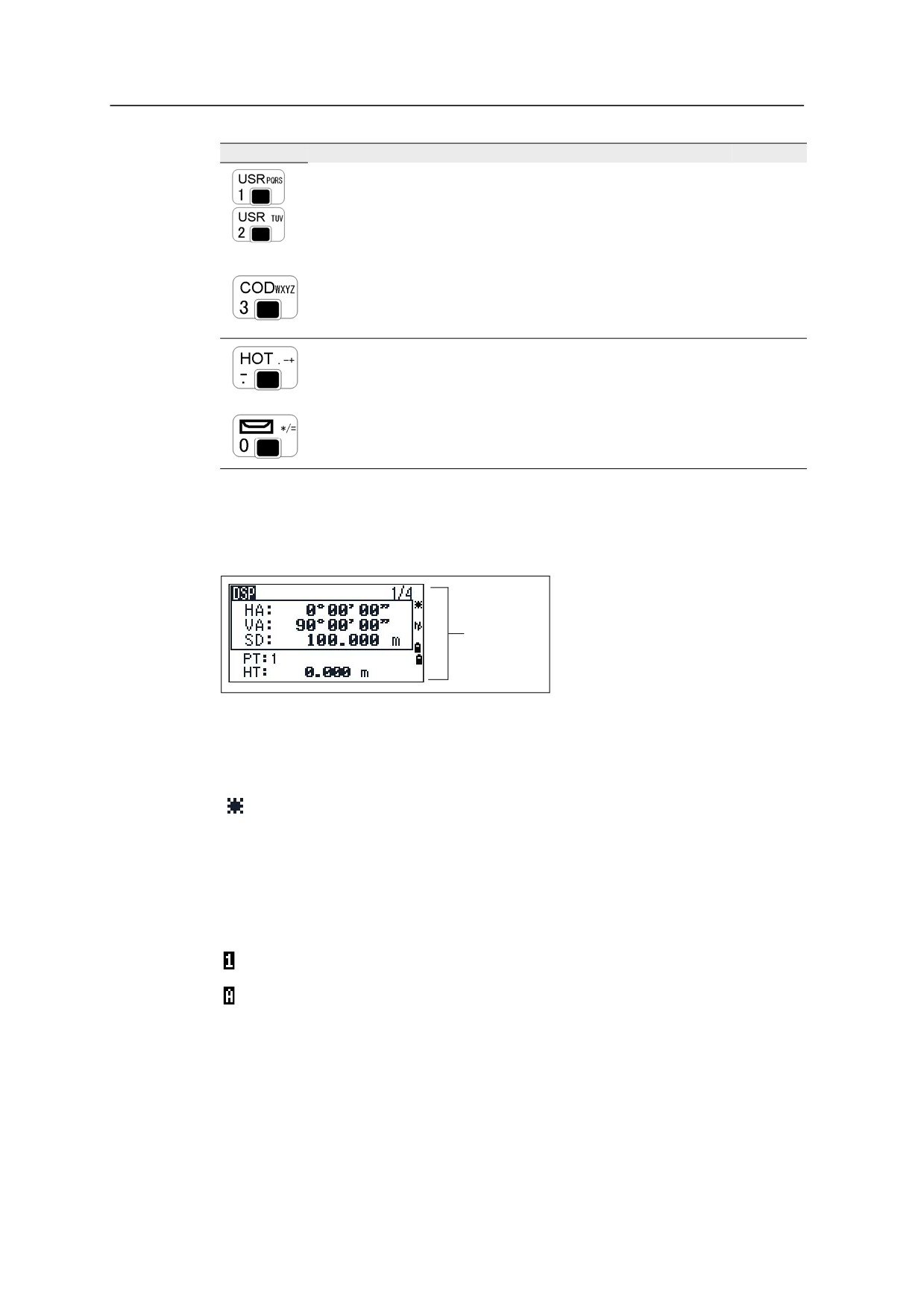

Экран и клавиатура инструмента

Клавиатура инструмента

Используйте клавиши на клавиатуре инструмента для вызова перечисленных

ниже функций.

Ниже перечислены функции клавиш инструмента FOCUS 6+ 5" /

FOCUS 6W+ 5".

Клавиша

Функция

Описание

Включение или выключение инструмента.

стр. 59

(Кнопка подсветки)

стр. 48

Обеспечивает доступ к окну с переключателями.

Если нажата в течение одной секунды, включает и выключает

подсветку ЖК-дисплея.

Отображает экран МЕНЮ.

стр. 115

•

При вводе значений в поле Т или CD нажатие этой кнопки

стр. 51

приводит к переключению между алфавитно-цифровым и

цифровым режимами ввода.

•

При нажатии в главном экране измерений активирует режим

Qкод.

44

Работа с прибором

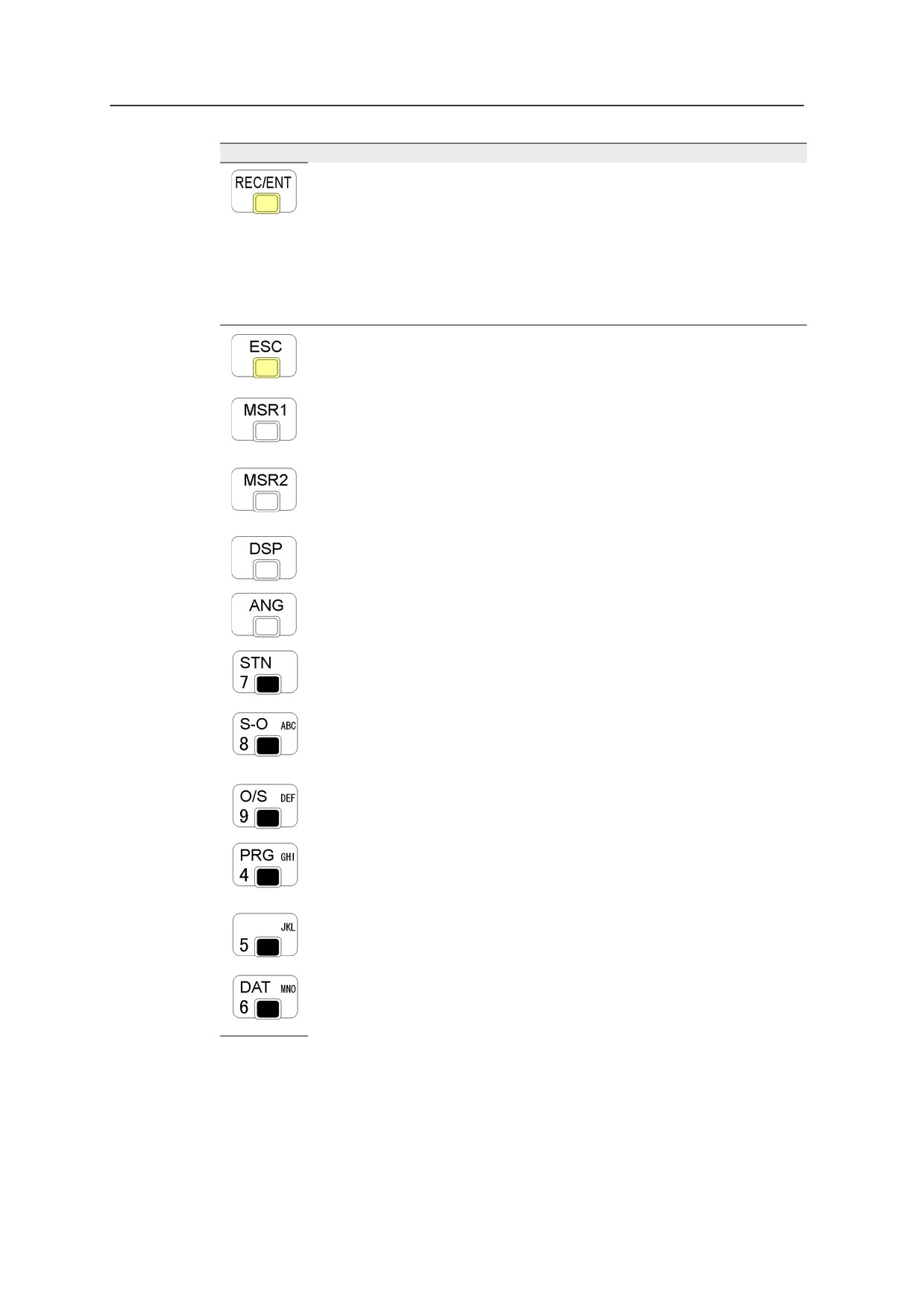

3

Клавиша

Функция

Описание

Запись измеряемых данных, перемещение к следующему экрану

стр. 105

или подтверждение и применение введенных данных в режиме

ввода. Если вы подержите нажатой эту клавишу одну секунду,

находясь в главном экране измерений, вы получите доступ к

опциям для записи измерений в виде СР записей вместо SS

записей.

Вывод инструментом измеренных данных (PT, HA, VA и SD) на

СОМ порт при нажатии этой клавиши в главном экране измерений

или Экране Разбивка (в поле "Запись" меню Запись должно быть

установлено значение "СОМ").

Возврат к предыдущему экрану.

В числовом и алфавитно-числовом режиме - удаление введенных

данных.

Запуск измерения расстояния с использованием настроек режима

стр. 69

измерения, установленных для клавиши [MSR1].

Если удерживать нажатой одну секунду, будут показаны настройки

режима измерения.

Запуск измерения расстояния, с использованием режима,

стр. 69

установленного для клавиши [MSR2].

Если удерживать нажатой одну секунду, будут показаны настройки

режима измерения.

Переключение между доступными для отображения экранами.

стр. 49

Переключение полей, появляющихся на экранах DSP1, DSP2,

DSP3, если удерживать клавишу одну секунду.

Отображает меню Угол.

стр. 74

Выводит меню Настройки станции.

стр. 76

В числовом режиме ввод числа 7. В алфавитно-числовом режиме

ввод 7.

Отображает меню Разбив.

стр. 88

Показывает параметры разбивки, если удерживать одну секунду.

В числовом режиме ввод числа 8. В алфавитно-числовом режиме

ввод A, B, C или 8.

Отображает меню Измерения со смещением.

стр. 107

В числовом режиме ввод числа 9. В алфавитно-числовом режиме

ввод D, E, F или 9.

Отображает меню Программы, которое содержит дополнительные

стр. 94

программы измерений.

В числовом режиме ввод числа 4. В алфавитно-числовом режиме

ввод G, H, I или 4.

В числовом режиме ввод числа 5. В алфавитно-числовом режиме

ввод J, K, L или 5.

Отображает меню Выбор формата данных. В зависимости от

стр. 58

вашей установки будут выбраны RAW, XYZ или STN данные.

В числовом режиме ввод числа 6. В алфавитно-числовом режиме

ввод M, N, O или 6.

45

3 Работа с прибором

Клавиша

Функция

Описание

Выполнение функции, которая назначена для клавиши [USR1].

стр. 56

В числовом режиме ввод числа 1. В алфавитно-числовом режиме

ввод P, Q, R, S или 1.

Выполнение функции, которая назначена для клавиши [USR2].

В числовом режиме ввод числа 2. В алфавитно-числовом режиме

ввод T, U, V или 2.

Открывает окно, в которое вы можете ввести код. Значение кода по

стр. 52

умолчанию - последний введенный код.

В числовом режиме ввод числа 3. В алфавитно-числовом режиме

ввод W, X, Y, Z или 3.

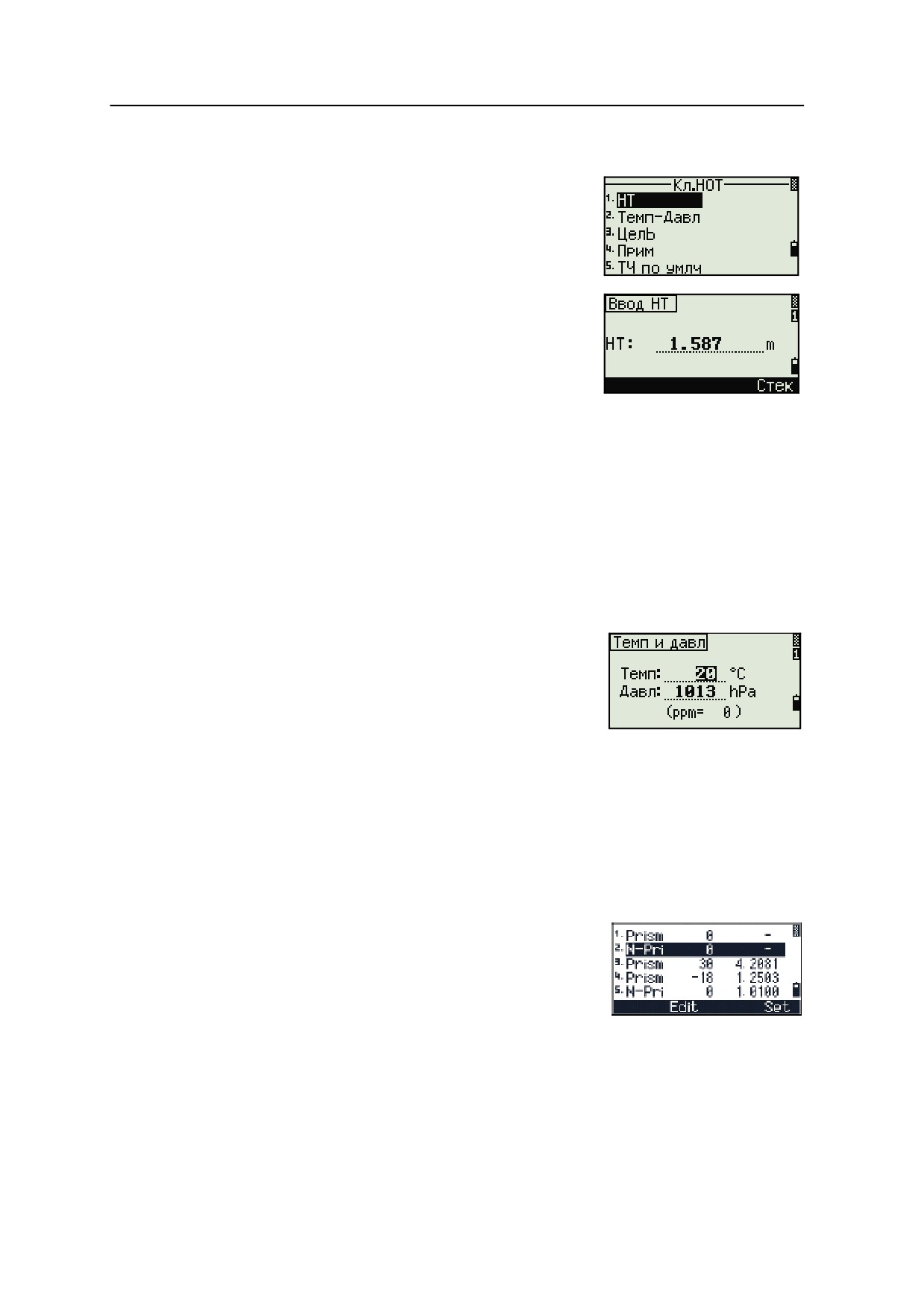

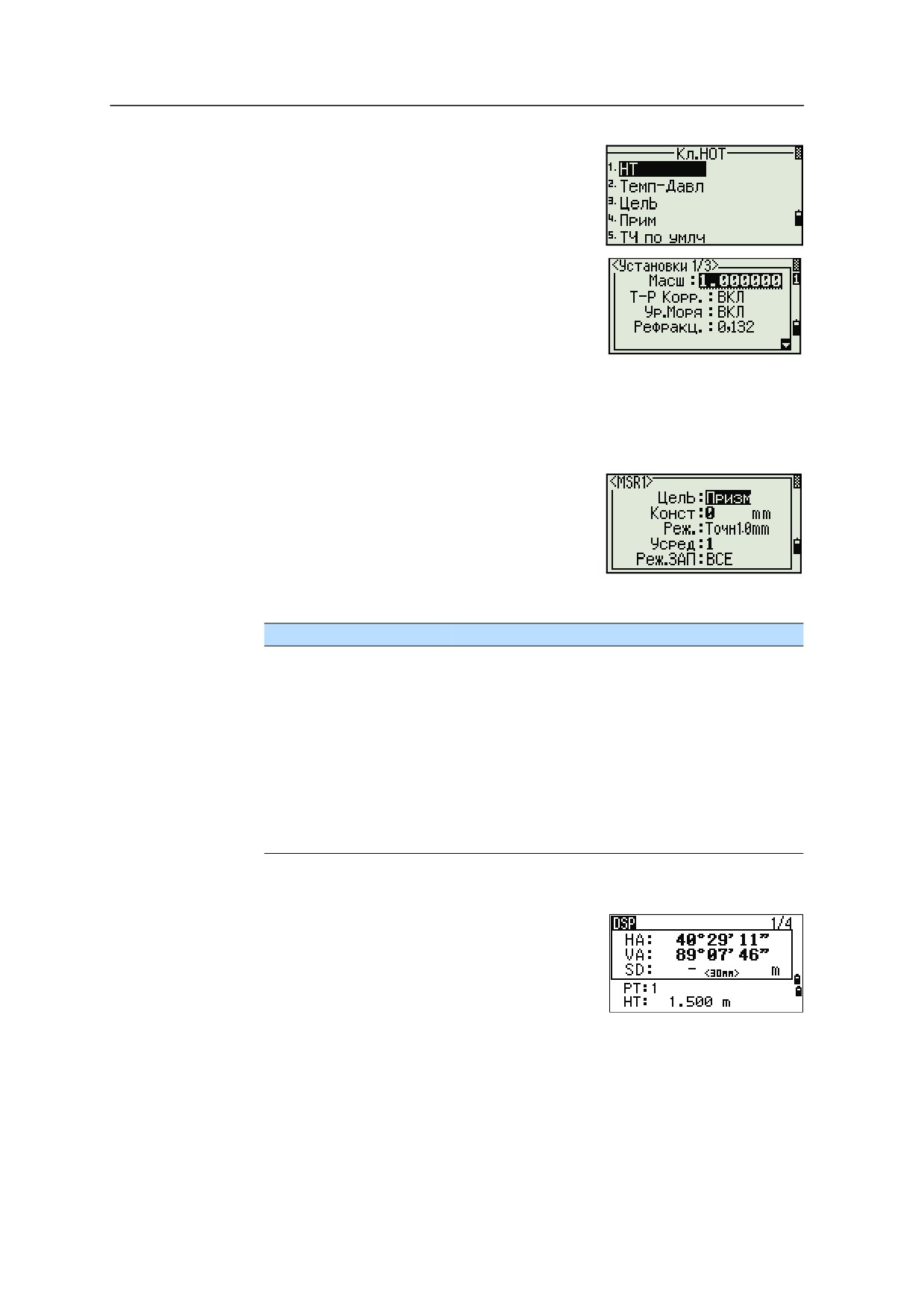

Выводит меню "Кл.НОТ" в которое входят настройки Высоты цели,

стр. 53

Температуры-Давления, Цели, Примечания и Точки по умолчанию.

В числовом режиме ввод знака - (минус). В алфавитно-числовом

режиме ввод десятичной точки, - (минус) или + (плюс).

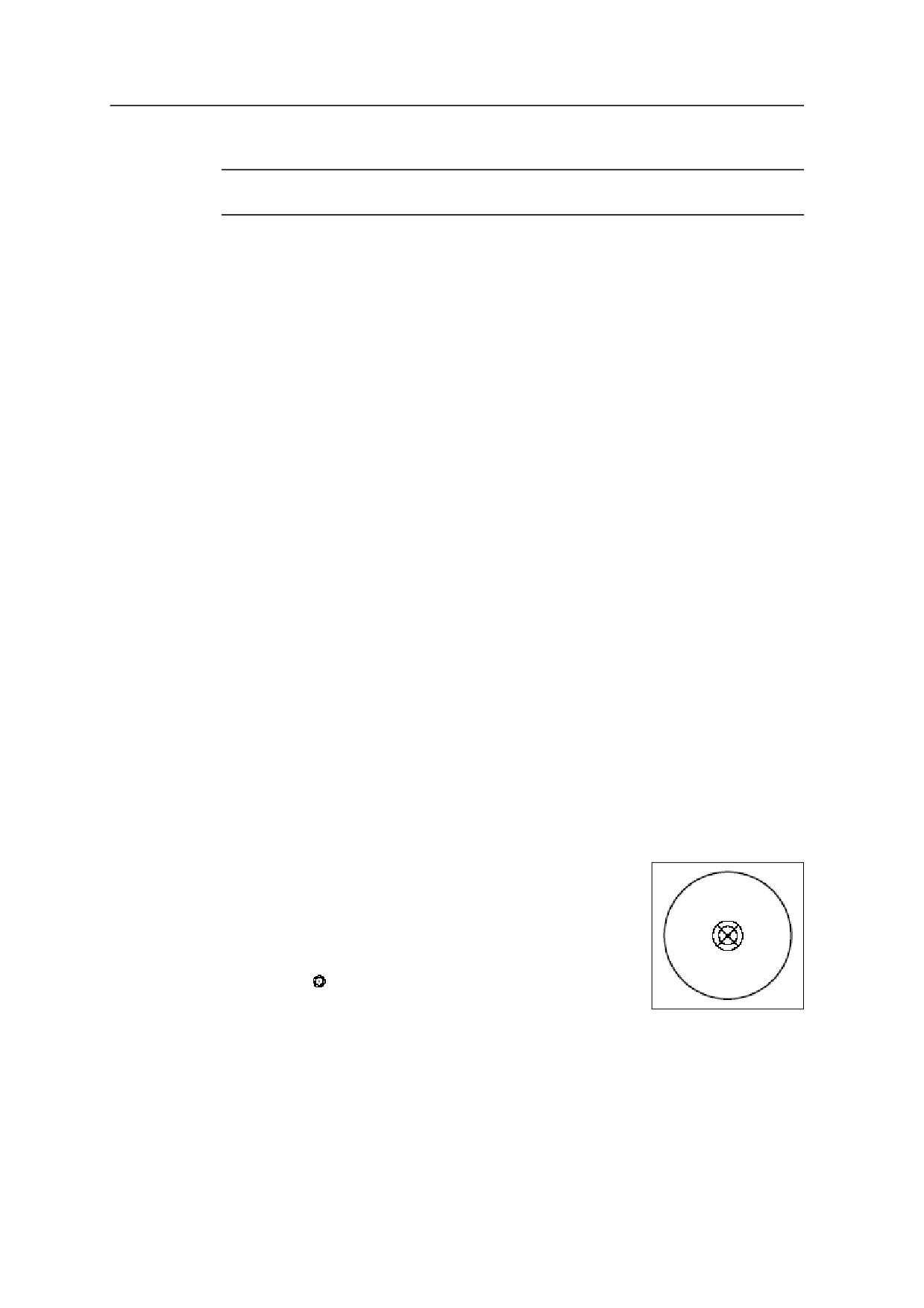

Показывает пузырьковый уровень.

стр. 55

В числовом режиме ввод 0. В алфавитно-числовом режиме ввод

символов *, / , =, (пробел) или 0.

Панель состояния

Панель состояния отображается с правой стороны каждого экрана. Она состоит

из значков, указывающих состояние различных системных функций.

Панель

состояния

Индикатор лазерного указателя

Этот значок отображается при включении лазерного указателя. Когда этот

значок отображается на экране, лазер имеет класс мощности излучения 2.

Лазерный указатель включен

Если этот значок не отображается, лазерный указатель выключен.

Индикатор режима ввода

Индикатор режима ввода отображается только в том случае, когда вы вводите

точки или координаты. Он отображает режим ввода данных:

Режим ввода цифр. Нажмите клавишу на цифровой клавиатуре, чтобы ввести

цифру, которая нанесена на клавише.

Режим ввода букв. Нажмите клавишу на цифровой клавиатуре, чтобы ввести

первую букву, которая нанесена на клавише. Повторно нажимайте эту клавишу,

чтобы ввести следующие буквы.

Например, чтобы ввести букву «О» в режиме ввода букв, три раза подряд нажмите

клавишу [6].

46

Работа с прибором

3

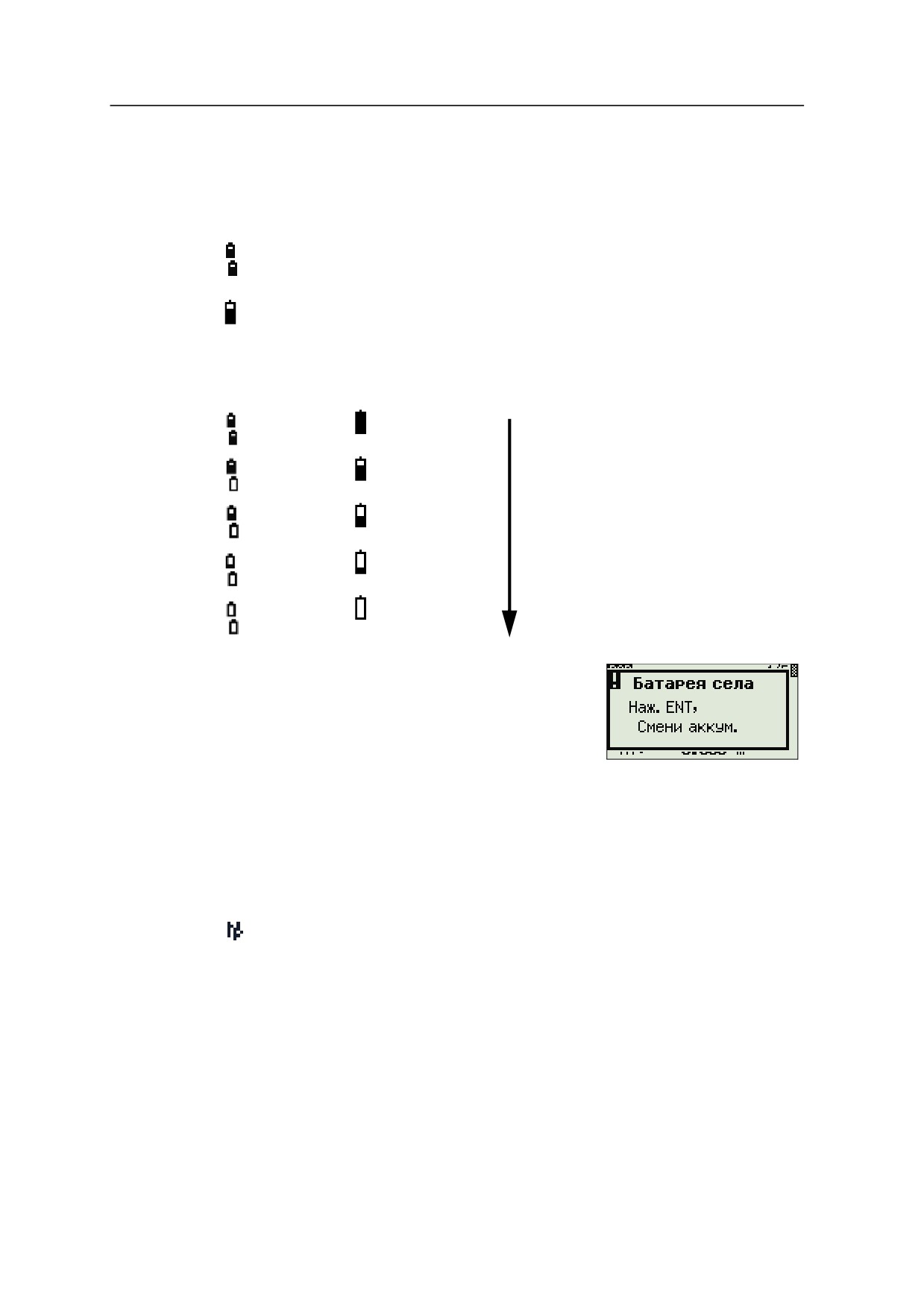

Индикатор заряда батареи

Индикатор заряда батареи показывает уровень заряда отдельно для левой и

правой внутренних батарей. Когда к инструменту подключена внешняя батарея,

отображается уровень ее заряда.

Внутренние батареи:

•

Сверху: левая батарея

•

Снизу: правая батарея

Внешняя батарея

Внутренние

Внешняя батарея

батареи

Обозначение уровня заряда батареи

Низкий уровень заряда

Если уровень заряда батареи критически низкий,

отображается сообщение:

Состояние измерений дальномера

Во время измерения индикатор состояния измерений дальномера указывает

используемый режим.

При отображении данных измерений индикатор состояния измерений

дальномера указывает режим, который использовался при сборе данных.

Безотражательный режим

Если значок не отображается, используется режим призмы.

47

3 Работа с прибором

Состояние порта связи

Значок «Bluetooth включен» показывает, что в качестве порта в меню «Связь»

выбран Bluetooth. См. Связь, стр. 137.)

Bluetooth включен

Настройка подсветки экрана, лазерного указателя, уровня

громкости звукового сигнала и контрастности

Нажмите клавишу подсветки, чтобы открыть окно с 4 переключателями, а затем

нажмите:

[1] для включения или выключения подсветки экрана;

[2] для включения или выключения лазерного указателя;

[3] для включения или выключения звукового сигнала;

[4] для открытия окна регулировки контрастности.

[E

/

[4]

[ESC]

Окно с переключателями

Окно регулировки контрастности

Выполните приведенные ниже действия.

•

Для включения или выключения каждой из функций нажимайте [ENT],

когда выбран пункт 1, 2, 3 или 4, или нажимайте непосредственно

клавиши [1], [2], [3] или [4]. Подсветку экрана также можно включить или

выключить, нажав и удерживая клавишу подсветки в течение одной

секунды.

•

Для перемещения курсора вверх или вниз нажимайте клавишу [^] или [v].

•

Для регулировки уровня контрастности в окне регулировки

контрастности нажимайте клавишу [>] или [<].

•

Чтобы закрыть окно, нажмите клавишу [ESC].

48

Работа с прибором

3

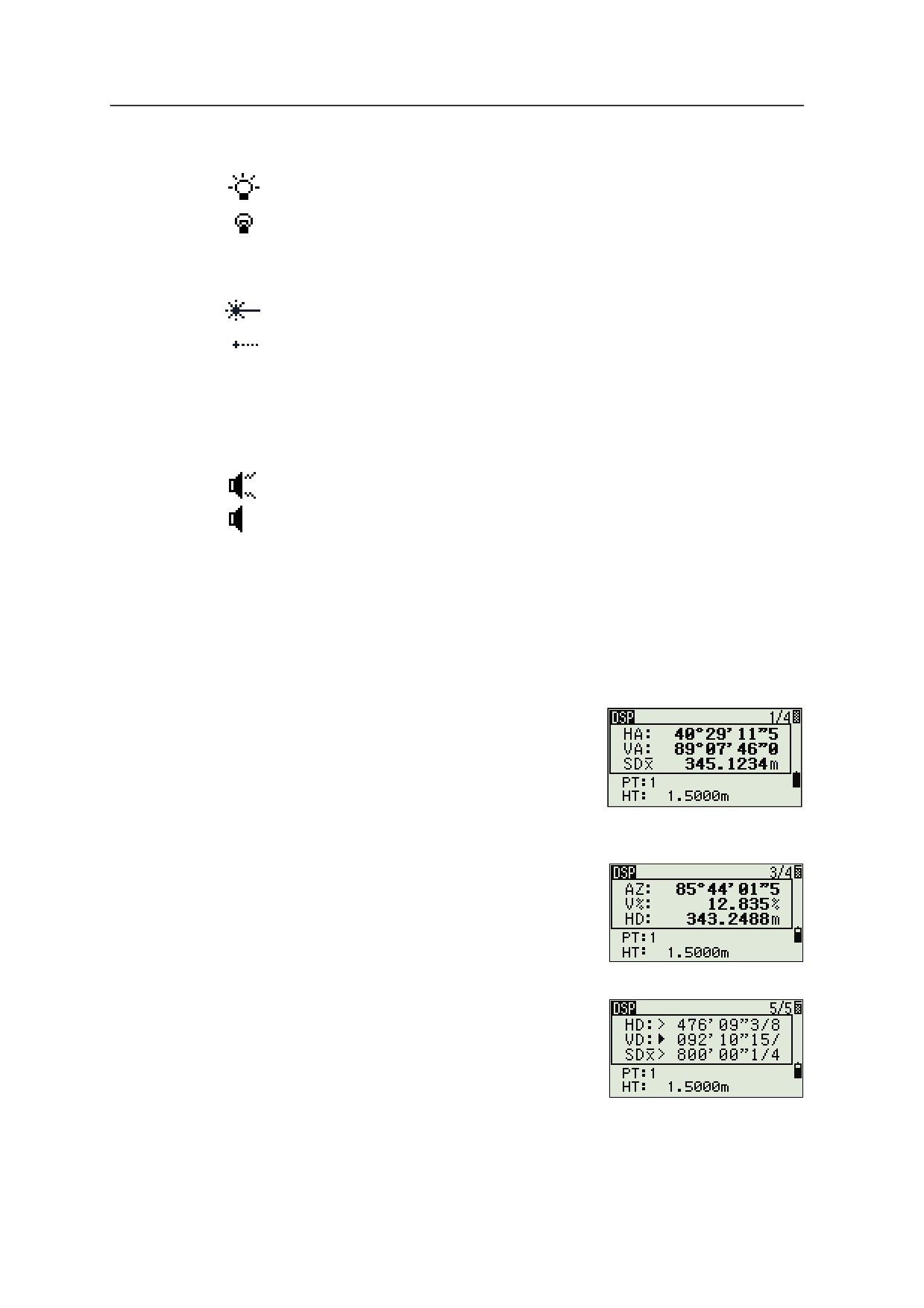

Переключатель 1: настройка подсветки экрана

Подсветка экрана включена.

Подсветка экрана выключена.

Переключатель 2: включение и выключение лазерного указателя

Лазерный указатель включен.

Лазерный указатель выключен.

Значок отображается при включении лазерного указателя. Когда этот значок

отображается на экране, лазер имеет класс мощности излучения 2.

Переключатель 3: включение и выключение звука

Звук включен.

Звук выключен.

Клавиша [DSP]

Используйте клавишу [DSP] для переключения между экранами или смены

настроек экрана.

Переключение отображаемых экранов

Когда доступны несколько экранов:

•

в верхнем левом углу экрана отображается

индикатор DSP;

•

в верхнем правом углу экрана появляется его

номер (например, 1/4).

Для перехода к следующему доступному экрану нажмите [DSP].

Например, если отображается второй экран,

нажмите [DSP] для переключения к третьему экрану.

Индикатор экранов изменится с 2/4 на 3/4.

Совет - Когда установлены вторичные единицы

B

измерения для расстояний, становится доступным

дополнительный экран. На нем показаны величины ГК,

ВК и SD. См. также раздел Прочие параметры, стр. 138.

Наименьшая отображаемая величина для измерения

расстояний в футах и дюймах составляет ¹/16 дюйма.

49

3 Работа с прибором

Использование в полевых условиях меньших единиц нецелесообразно.

Когда текущая величина больше 99999'11''15/16, отображается символ «>». Если

текущее расстояние меньше -9999'11''15/16, отображается символ «» (заполненный

треугольник). Это не влияет на вычисления. Точная величина используется во всех

случаях.

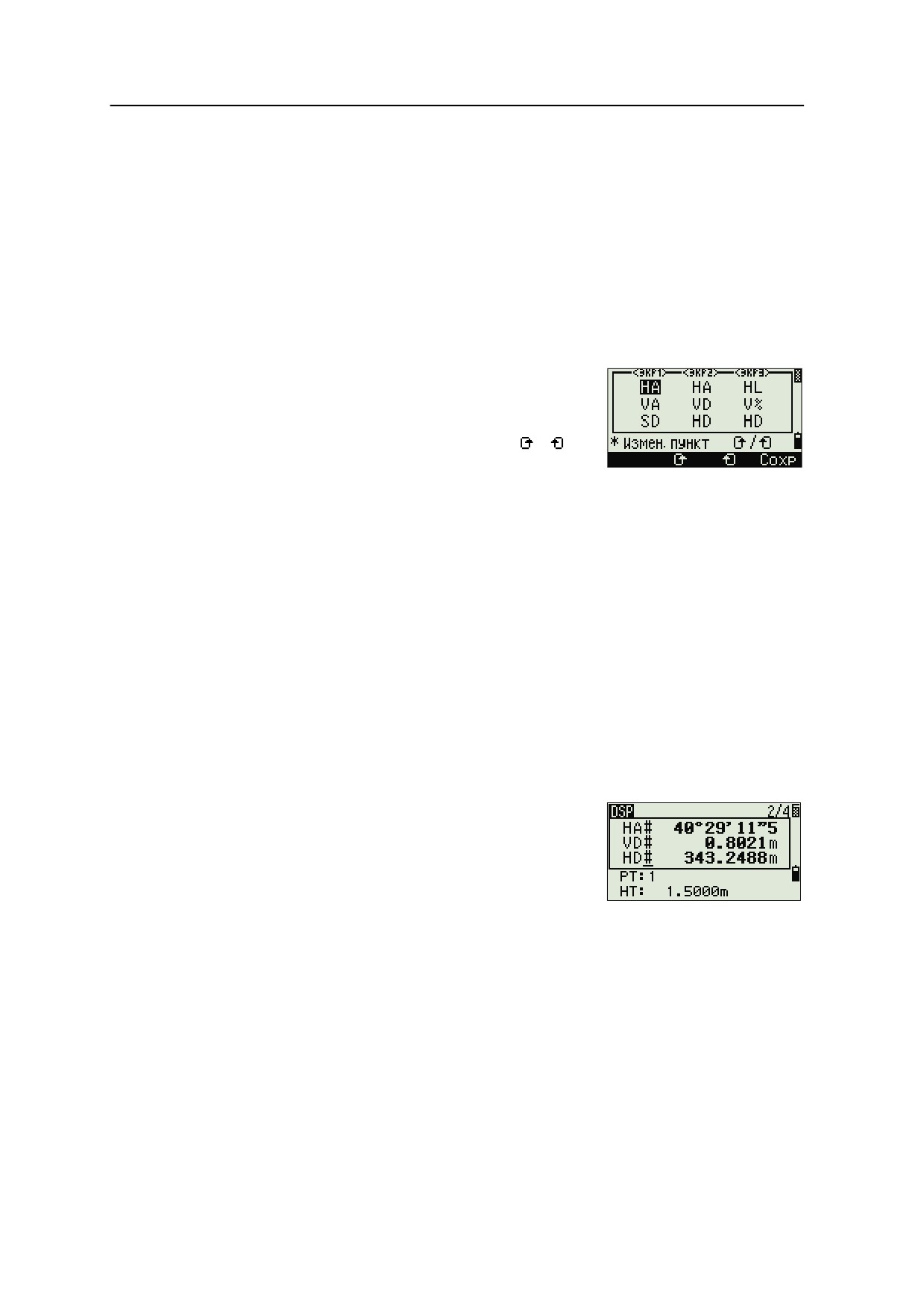

Выбор пунктов, отображаемых в главном экране измерений

Для выбора пунктов, которые будут отображаться на экранах DSP1, DSP2 и

DSP3 выполните приведенные ниже действия.

1.

Удерживайте клавишу [DSP] одну секунду.

2.

Используйте кнопки курсора [^], [v], [<] и [>] для

выбора пункта, который необходимо

изменить.

3.

Используйте программные кнопки и для

перемещения по списку значений, которые

могут быть отображены для данного пункта.

Можно выбрать следующие значения: HA, AZ, HL, VA, V%, SD, VD, HD,

Z и пустая строка.

4.

Чтобы сохранить изменения нажмите программную кнопку Сохр.

Иначе, выделите последний пункт на экране DSP3 и затем нажмите [ENT].

На экране DSP отобразятся выбранные вами пункты.

Совет - За исключением пустой строки невозможно отобразить одинаковый пункт более

B

чем в одной строке одного и того же экрана.

Пункты, отображаемые на экранах DSP1, DSP2, DSP3 и DSP4, также используются в

соответствующих экранах разбивки (LO2, LO3, LO4 и LO5).

Также можно выбрать пункты, отображаемые на экране разбивки.

Символы заголовка

На экранах DSP могут отображаться приведенные ниже символы заголовка.

•

Двоеточие (:) показывает, что компенсатор

работает.

•

Символ решетки (#) показывает, что

компенсатор отключен.

•

Символ подчеркивания (_) под символом

компенсатора показывает, что используется поправка за уровень моря или

масштабный коэффициент.

50

Работа с прибором

3

Клавиша [MODE]

Клавиша [MODE] расположена в верхнем ряду клавиатуры тахеометра

FOCUS 6+ 5" / FOCUS 6W+ 5". Используйте ее для изменения режима ввода с

клавиатуры для текущего экрана.

Изменение режима ввода при вводе точек или кодов

Когда курсор находится в поле для ввода точки (T)

или кода (CD), нажмите [MODE] для переключения

режима ввода между алфавитно-цифровым (А) и

цифровым (1).

Индикатор ввода на панели состояния отображает

текущий режим ввода.

Когда курсор находится в поле высоты (НТ), доступен только цифровой режим

ввода. Нажатие [MODE] не даст эффекта, когда курсор находится в поле НТ.

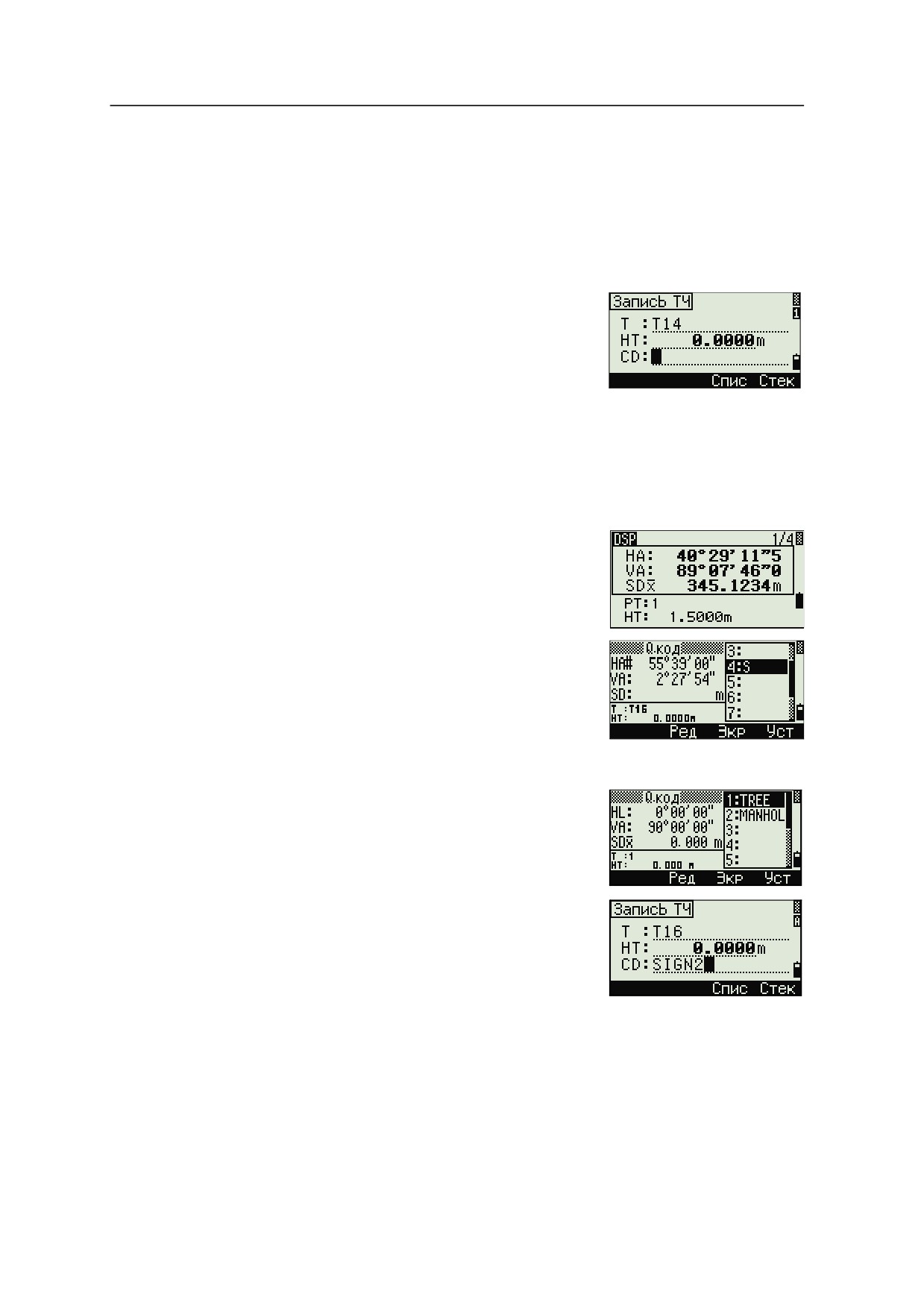

Режим измерения с применением Быстрого кода (Q-код)

1.

Для активации режима измерения Быстрого

кода, нажмите [MODE] в главном экране

измерений.

В поле Т стоит имя точки по умолчанию.

2.

Нажмите любую числовую клавишу (от [0] до

[9]) для начала измерения и записи точки.

Список цифровых клавиш и назначенных для

них кодов объектов представлен в правой

части экрана.

Например, если вы нажимаете [6], выбирается

код, назначенный для 6 и инструмент

начинает измерение.

3.

Если вы установили режим подтверждения

записи (см. Просмотр и изменение настроек

измерений, стр. 70), после каждого

измерения появляется экран Запись ТЧ.

Сделайте одно из следующего:

-

Для записи точки нажмите [ENT].

–

Для возврата в главный экран измерений нажмите [ESC].

51

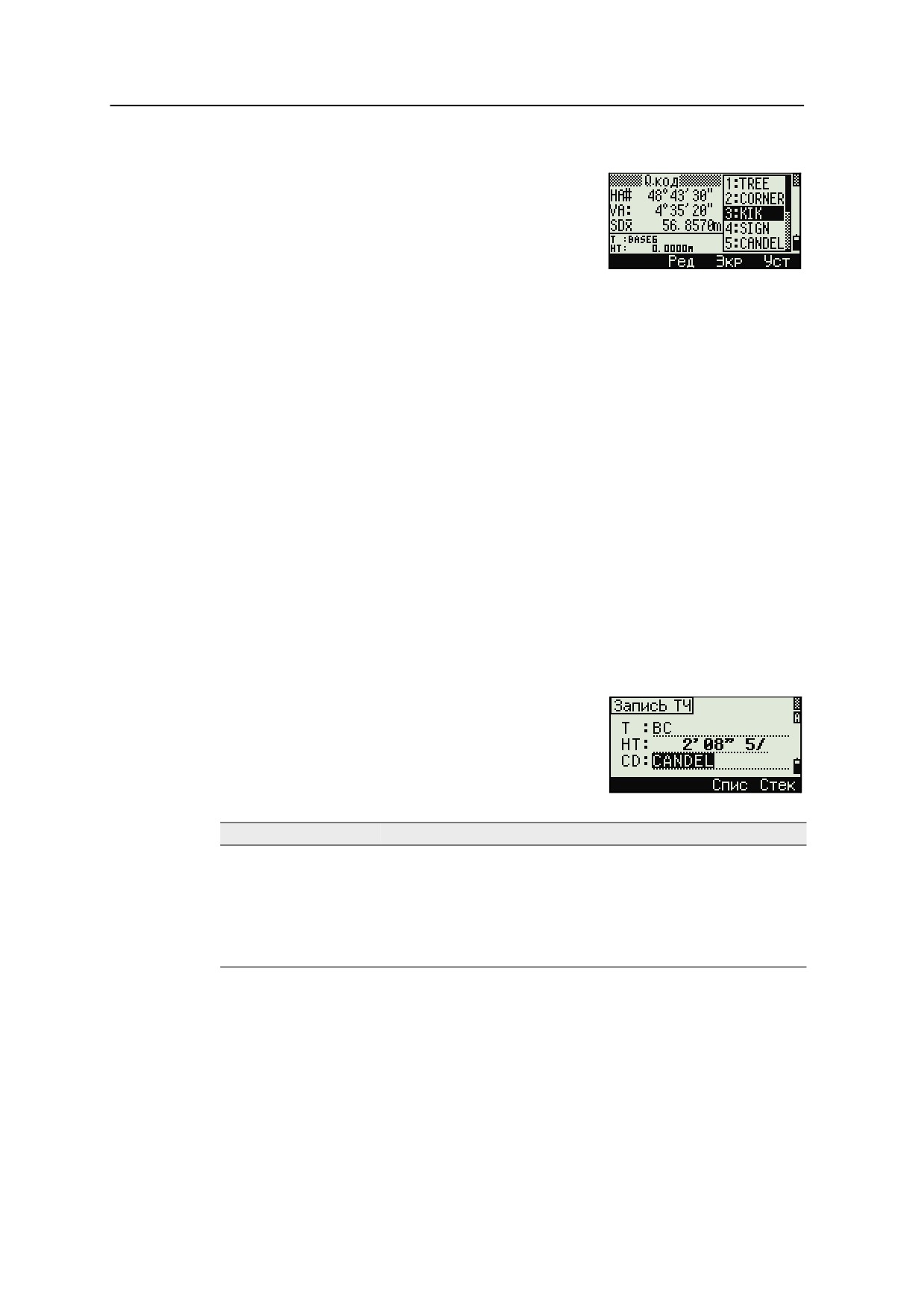

3 Работа с прибором

Совет - Чтобы назначить новый код объекта цифровой клавише, при помощи клавиш [^]

B

и [v] выделите код, который необходимо изменить. Затем нажмите программную кнопку

Ред.

Можно использовать программную кнопку DSP для изменения значений, отображаемых в

окне измерений так же, как и при использовании клавиши [DSP] в главном экране

измерений.

4.

Чтобы вернуться в главный экран измерений из экрана Qкод, нажмите

[MODE] или [ESC].

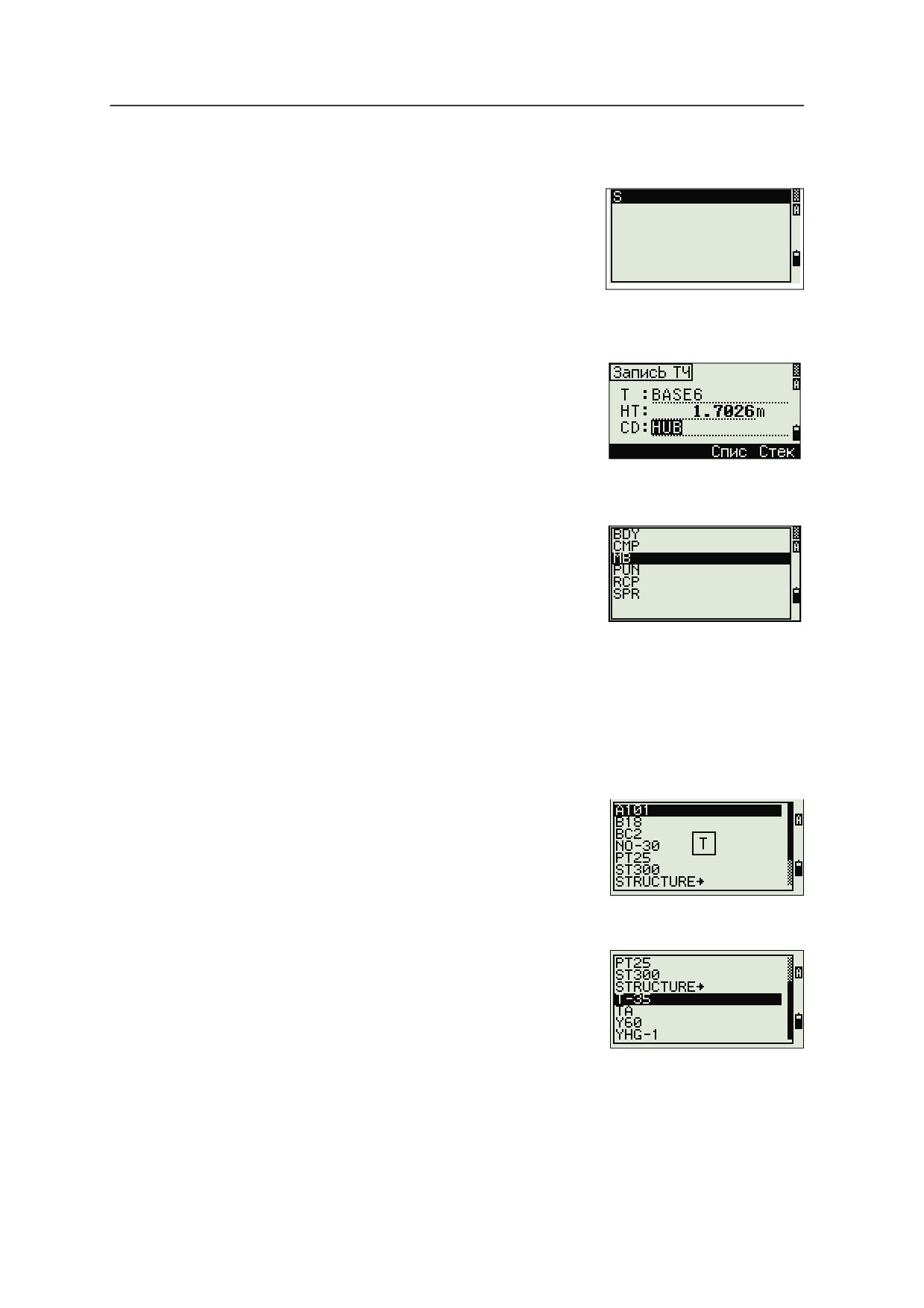

Клавиша [COD]

В главном экране измерений нажмите клавишу [COD] для изменения кодов

объектов по умолчанию, которые будут назначаться в поле CD при записи

точки.

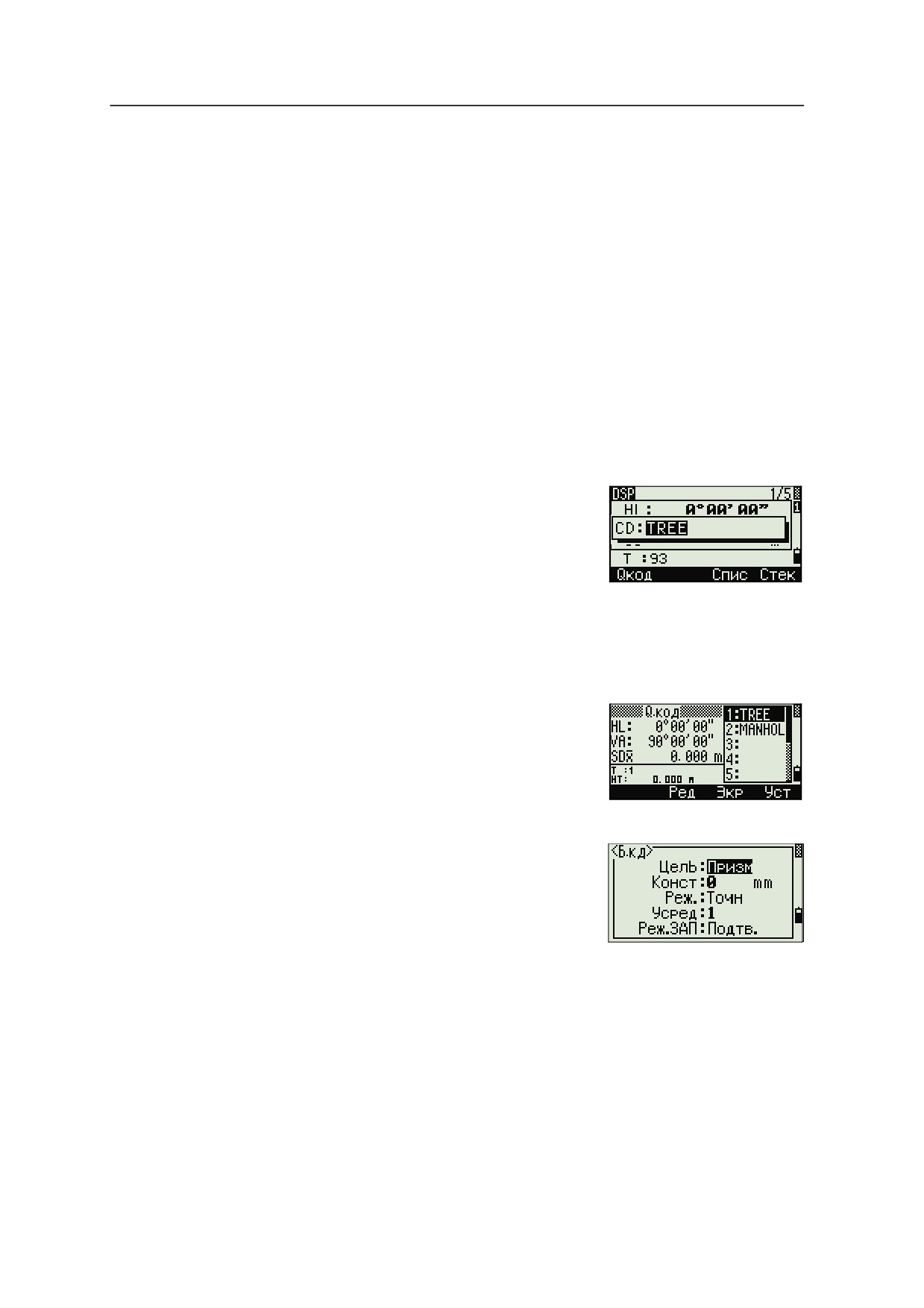

Установка кодов по умолчанию

Когда вы нажимаете [COD] в главном экране

измерений, появляется окно для ввода кода

объекта.

Вы можете использовать программные кнопки Спис

и Стек для ввода кода.

Измерения Qкод

Для ввода Быстрых кодов наблюдений в

определенном порядке нажмите программную

клавишу Qкод.

Эта функция позволяет вам использовать десять

цифровых клавиш для кода объекта и завершения

съемки точки.

Чтобы изменить режим измерения для Быстрых

кодов наблюдений, нажмите кнопку Уст.

Совет - При измерениях Быстрых кодов может быть

B

установлен только режим записи «Подтв.» или «ВСЕ».

52

Работа с прибором

3

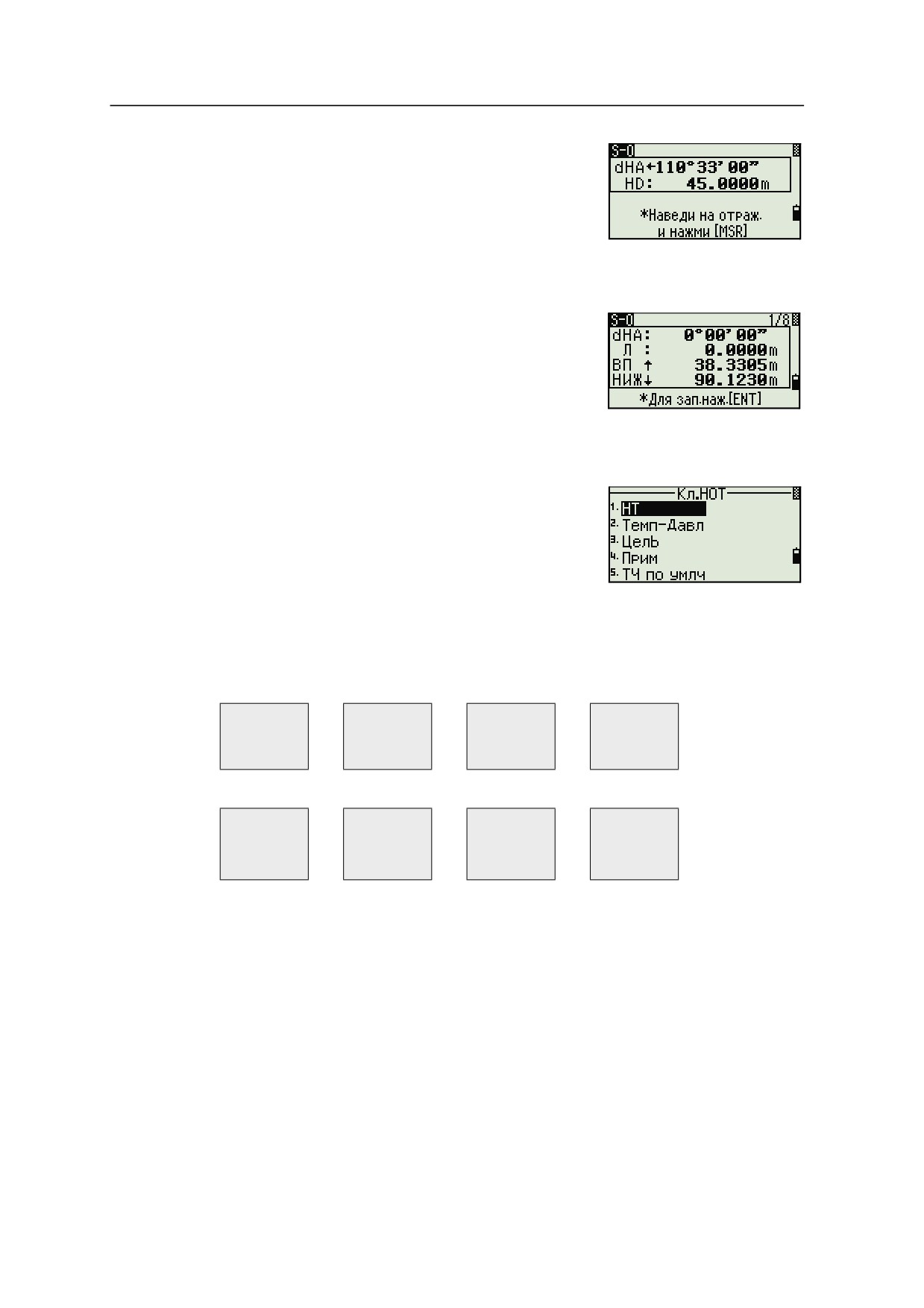

Клавиша [HOT]

Меню клавиши НОТ доступно в любом экране

наблюдений. Чтобы отобразить меню Клав.HOT,

нажмите [HOT].

Изменение высоты цели

1.

Нажмите [HOT] для отображения меню

Клав.HOT.

2.

Выполните одно из приведенных ниже

действий.

-

Нажмите [1].

–

Выберите HT.

3.

Нажмите клавишу [ENT].

4.

Введите высоту цели или выберите высоту из стека HT.

Примечание. Для отображения стека НТ нажмите программную кнопку Стек.

В стеке НТ хранятся последние 20 введенных значений высоты.

Установка текущей температуры и давления

1.

Нажмите клавишу [HOT] для отображения

меню Клав.НОТ.

2.

Выполните одно из приведенных ниже

действий.

-

Нажмите [2].

–

Выберите Темп-Давл.

3.

Нажмите клавишу [ENT].

4.

Введите текущие значения температуры и давления. Значение ppm

обновляется автоматически.

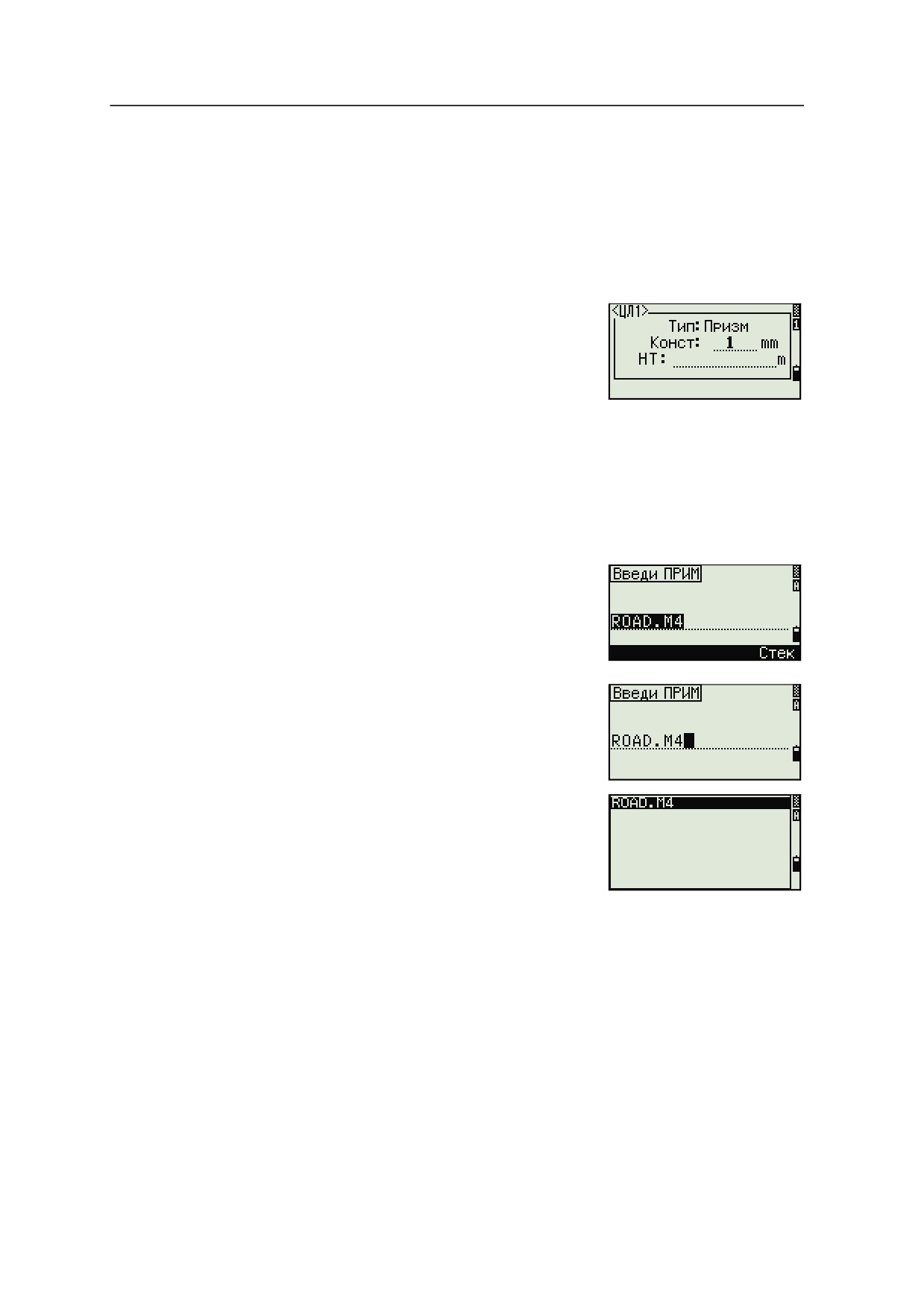

Выбор настроек для цели

Настройки цели заключаются в установке типа

цели, постоянной призмы и высоты цели. При

изменении выбранного набора настроек

соответственно меняются все три настройки. Вы

можете использовать эту функцию для быстрого

переключения между двумя типами цели. Можно

подготовить до пяти настроек цели.

53

3 Работа с прибором

Нажмите [HOT] для отображения меню Клав.НОТ. Затем нажмите [3] или

выберите Цель и нажмите [ENT]. Появится список из пяти настроек цели. Для

выбора нужного набора настроек нажмите соответствующую цифровую

клавишу (от [1] до [5]), или используйте [^] или [v] для выбора настроек цели из

списка и нажмите [ENT].

Чтобы изменить установки, определенные в качестве настроек цели, выберите в

списке набор настроек и нажмите программную клавишу Ред.

Тип

Призма/Без отражателя

Конст

от -999 до 999 мм

HT

от -9.990 до 99.990 м

Совет - Поле НТ можно оставить пустым в настройках

B

цели. Если вы оставите это поле пустым, к измерению всегда будет применяться текущее

значение HT.

Если выбран набор настроек цели, значения «Тип» и «Конст» будут скопированы в

настройки [MSR1] и [MSR2], а также в измерения в режиме Q-кода. Если вы определили

значение для высоты НТ, текущая высота НТ всегда будет равна ему.

Ввод полевых примечаний

Для ввода полевых примечаний нажмите [HOT] для

отображения меню Клав.НОТ. Затем нажмите [4],

или выберите Прим и нажмите [ENT].

Эта функция может использоваться в любое время

и в любом экране наблюдений.

Каждое примечание может состоять не более чем

из 50 символов.

Примечания хранятся в сырых данных как СО

записи.

Отобразить список предыдущих примечаний

можно нажав программную клавишу Стек. В стеке

хранятся последние 20 примечаний.

Используйте [^] или [v] для выбора примечания в

списке. Затем нажмите [ENT] для выбора

примечания.

54

Работа с прибором

3

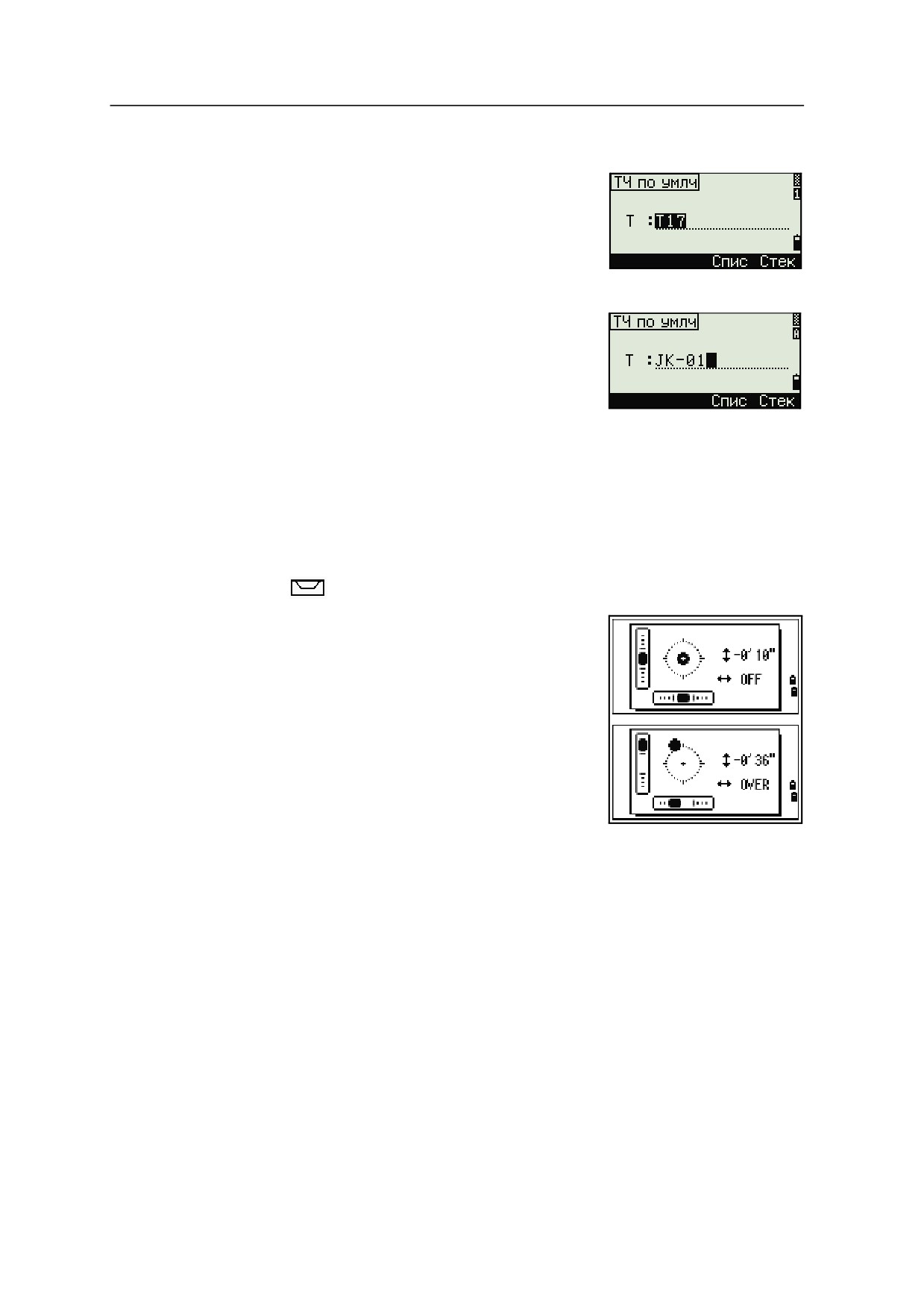

Установка имени точки по умолчанию

Чтобы изменить установленное по умолчанию имя

точки, нажмите [HOT] для отображения меню

Клав.НОТ. Затем нажмите [5], или выберите ТЧ по

умлч и нажмите [ENT].

Эта функция доступна из любого экрана

наблюдения.

Измените имя точки по умолчанию для следующей

записи.

Нажмите [ENT] чтобы подтвердить новое имя точки

по умолчанию. Новое имя будет применено, как

имя Т по умолчанию на экране ввода.

Индикатор пузырькового уровня

Если при включенном компенсаторе был сбит уровень установки инструмента,

автоматически отобразится индикатор пузырькового уровня. Он также

отображается сразу после стартового экрана.

Для отображения индикатора пузырькового уровня на экране наблюдения

нажмите

Тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" оснащен

двухосевым компенсатором. Для включения или

выключения компенсаторов уровней нажимайте

клавиши [<] и [>]. Когда компенсаторы уровня

выключены, на экране отображается ВЫКЛ.

Если инструмент отклонен от уровня более чем на

±3'30", на экране появится надпись ЧРЕЗМ.

Чтобы вернуться к экрану измерений, нажмите

клавишу [ESC] или [ENT].

55

3 Работа с прибором

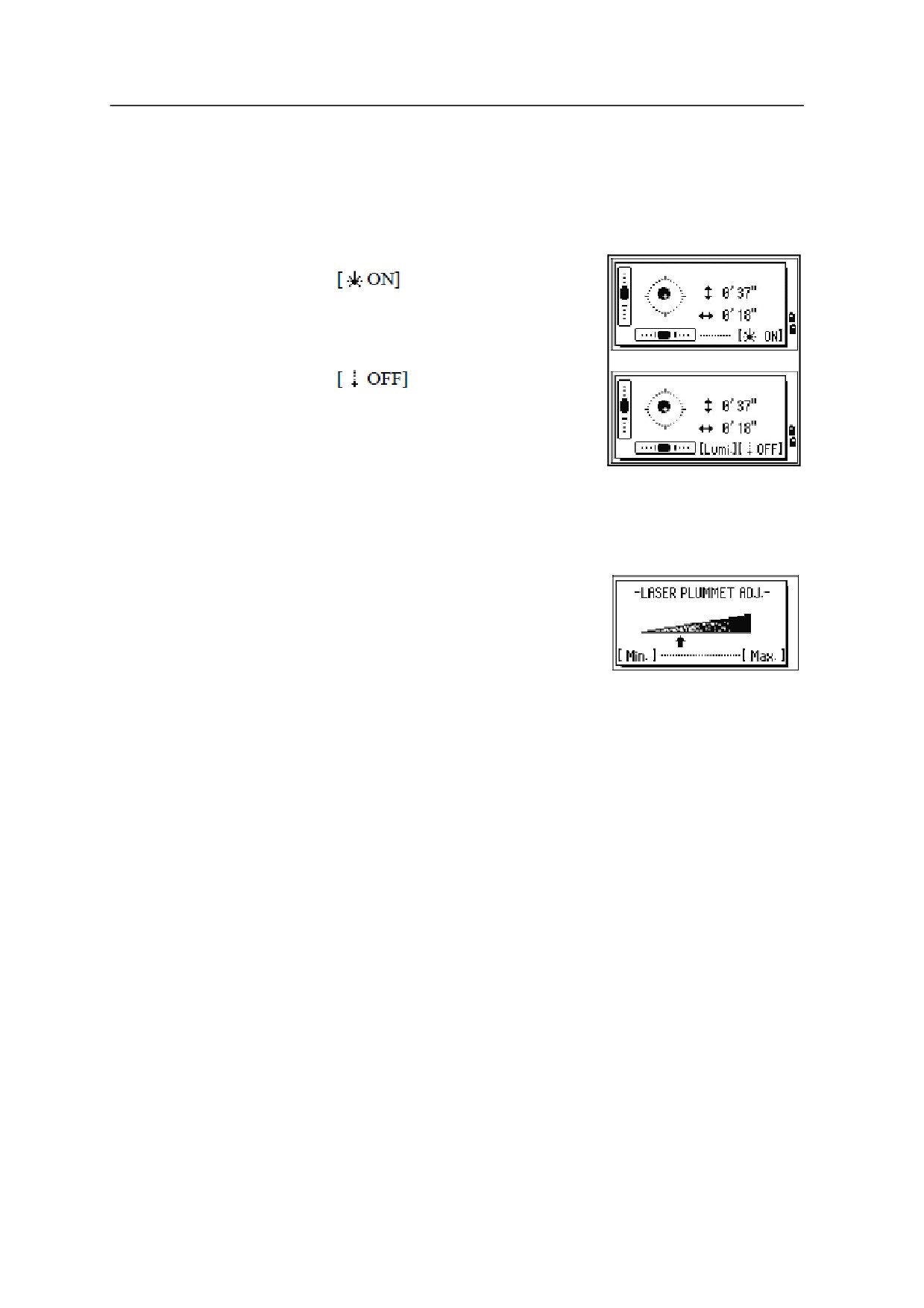

Лазерный центрир (дополнительно)

Включение и выключение лазерного центрира

Выполните одно из приведенных ниже действий.

•

Для включения лазерного центрира

нажмите

•

Чтобы закрыть окно индикатора

пузырькового уровня, нажмите клавишу [ESC].

•

Для выключения лазерного центрира

нажмите

•

Для отображения окна регулировки яркости

нажмите [Светим.].

•

Чтобы выключить лазерный центрир и

закрыть окно индикатора пузырькового

уровня, нажмите клавишу [ESC].

Регулировка яркости лазера

Можно задать 4 уровня яркости лазера.

•

Чтобы повысить уровень яркости, нажмите

[Макс.] один раз.

•

Чтобы понизить уровень яркости, нажмите

[Мин.] один раз.

Чтобы вернуться к экрану индикатора пузырькового уровня, нажмите клавишу

[ESC] или [ENT].

Примечание. Текущие настройки компенсаторов отображаются при помощи

символов заголовка (:, #, : и #) после полей меток (таких как HA, VA, SD и HD)

на экранах наблюдения. Дополнительную информацию см. в разделе Символы

заголовка, стр. 50.

Клавиши [USR]

Если в поле вы часто используете какие-то определенные функции, вы можете

назначить их для клавиш [USR1] или [USR2]. Всякий раз, при нажатии клавиши

[USR], активируется функция, которую вы назначили для этой клавиши.

Для клавиш [USR] могут быть назначены следующие функции:

•

Ввод высоты HT

•

Проверка BS

•

База XYZ

•

PT по умолчанию

56

Работа с прибором

3

•

Выбор цели

•

Ввод температуры-давления

•

Ввод примечания

•

Следующее меню или одиночные функции из этих меню:

-

Геом

–

Смщ

–

Прг

По умолчанию для клавиши [USR1] присвоена функция ввода высоты НТ, а для

клавиши [USR2] не присвоено никаких функций.

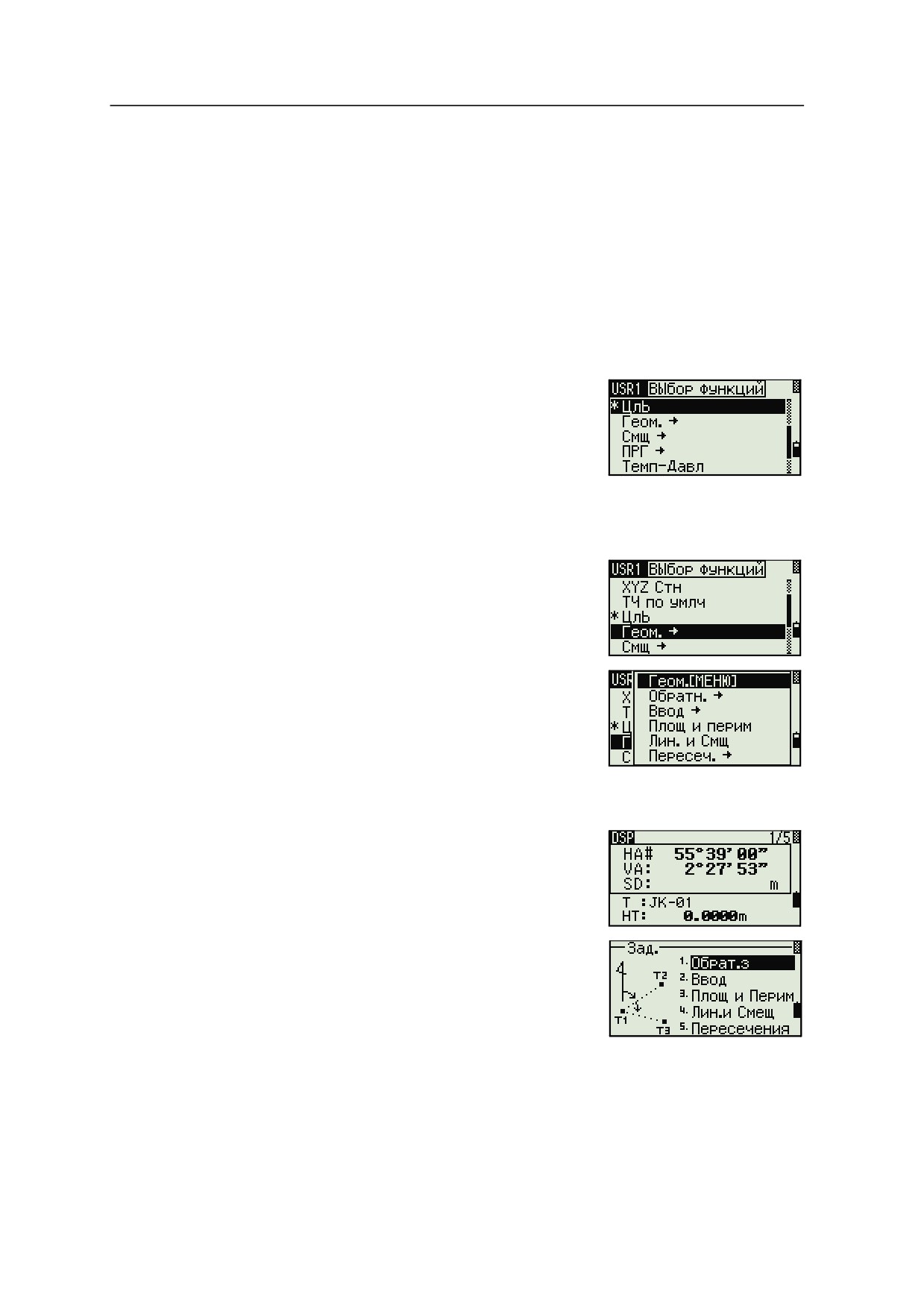

Удерживайте нажатой одну секунду клавишу [USR]

для вывода на экран списка функций, которые

могут быть присвоены для этой клавиши.

Присвоенная клавише в настоящий момент

функция помечается звездочкой (*) перед именем

функции.

Чтобы изменить присвоенную функцию, нажимайте клавишу курсора [^] или [v]

для ее выбора. Затем нажмите [ENT].

Если после пункта списка стоит стрелка (->) это

означает, что данный пункт представляет собой

отдельное меню. Если вы выбрали пункт меню и

затем нажали [ENT], появится следующий уровень

меню.

Первый пункт подменю заканчивается текстом

[МЕНЮ]. Если вы выберете этот пункт, то для

клавиши [USR] будет назначено все меню.

Чтобы присвоить определенную функцию из

подменю, нажимайте клавиши курсора [^] или [v]

чтобы выбрать имя нужной функции. Затем

нажмите [ENT].

Однажды присвоив функцию для клавиши [USR], вы

каждый раз вызываете ее просто нажав клавишу

[USR] в главном экране измерений.

57

3 Работа с прибором

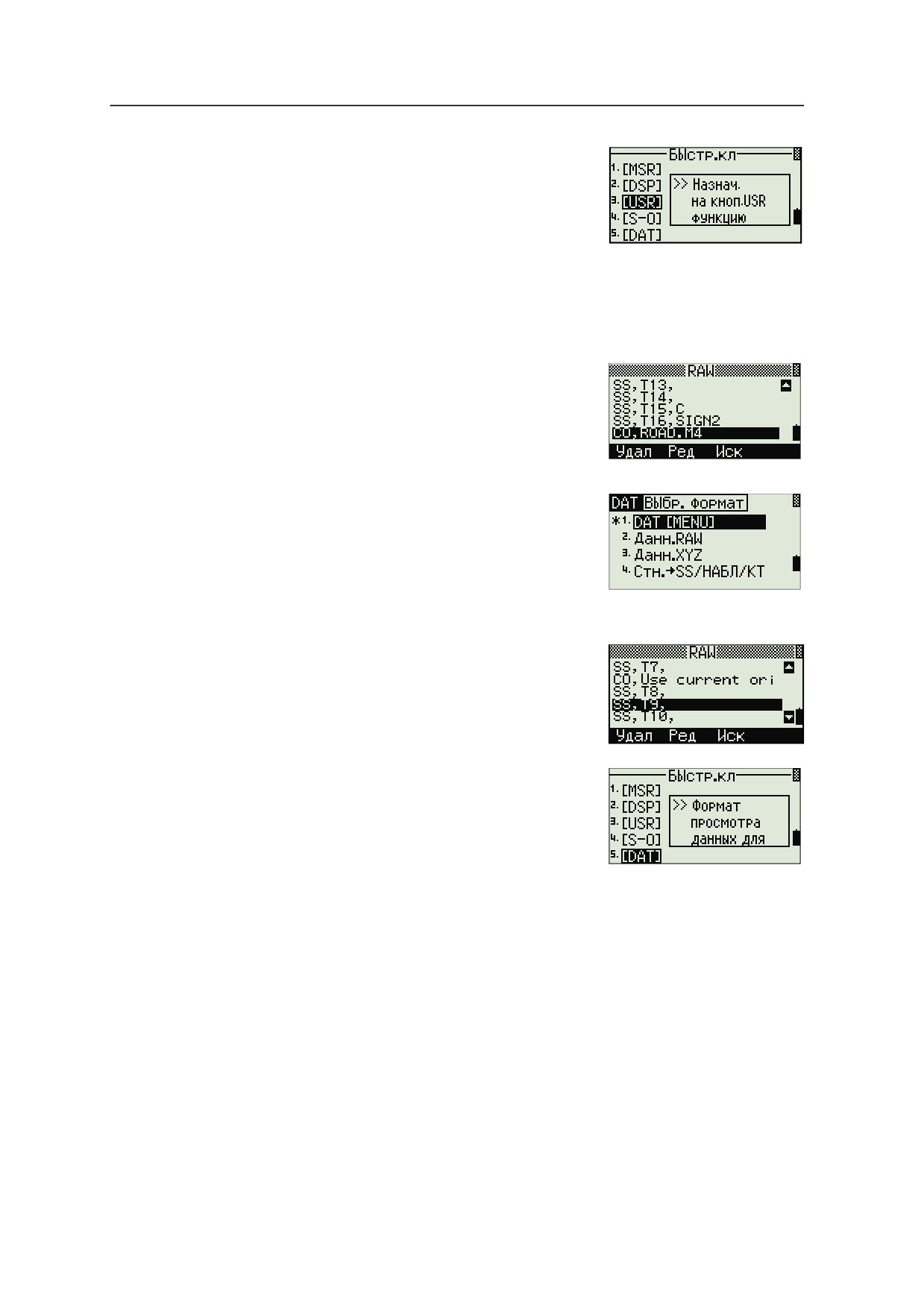

Совет - Для изменения типа данных, назначенных

B

клавишам [USR], войдите в МЕНЮ> (1с)-Клавиши >

[USR]. Дополнительную информацию см. в разделе

Настройки клавиши [USR], стр. 158.

Клавиша [DAT]

Используйте клавишу [DAT] для быстрого доступа к данным текущего проекта из

экранов наблюдений.

Когда вы нажимаете клавишу [DAT] в главном экране

измерений или экрана наблюдений для таких

функций как Разбивка, Смещение от линии,

проведенной через 2 точки или Смещение от дуги,

назначенные данные текущего проекта

отображаются на экране.

Удерживайте клавишу [DAT] в течение одной

секунды чтобы появился экран Выбор формата.

Используйте этот экран для изменения типа

данных, назначенных для клавиши [DAT]. Нажмите

[1] или выберите DAT [MENU] чтобы меню Данные

отображалось каждый раз после нажатия клавиши

[DAT].

После выбора опции на этом экране, изменения

будут сразу же применены и появится выбранный

тип данных.

Нажмите [ESC] для возврата к предыдущему экрану

наблюдений.

Совет - Для изменения типа данных, назначенных для

B

клавиши [DAT], войдите в МЕНЮ> (1с)-Клавиши > [DAT].

Дополнительную информацию см. в разделе Настройки

клавиши [DAT], стр. 159.

58

Работа с прибором

3

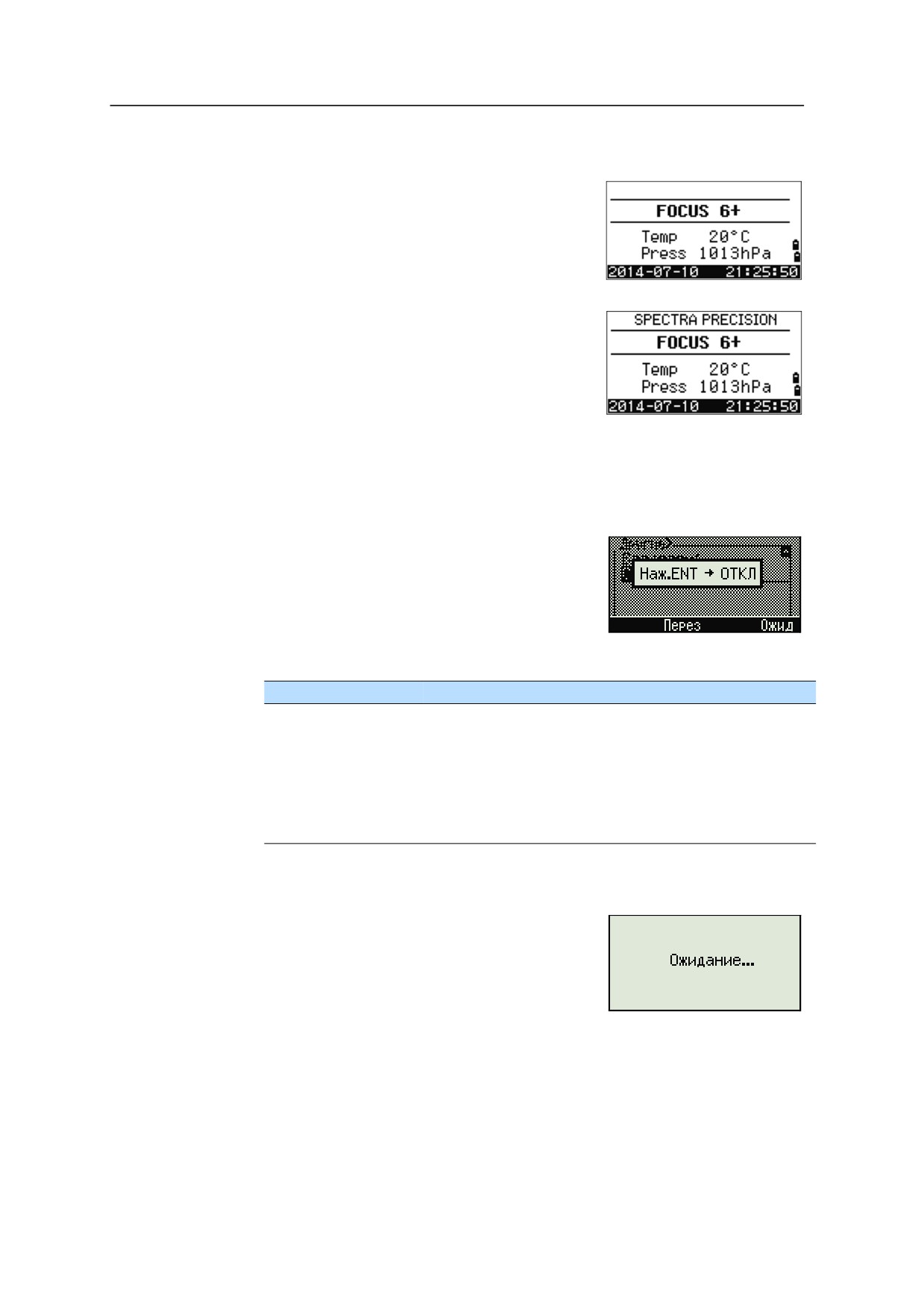

Включение инструмента

Для включения инструмента нажмите кнопку

[PWR]. Отобразится стартовый экран. На нем

отображаются название модели, текущая

температура, давление, дата и время. Через две

секунды автоматически отобразится экран

электронного уровня.

Если вы введете ваше имя или название компании

в поле «Владелец», то текст из этого поля будет

отображаться на стартовом экране. Для установки

значения поля «Владелец» нажмите клавишу [MENU]

и затем выберите Установ / Другие. См. также раздел

Прочие параметры, стр. 138.

Выключение инструмента

1.

Нажмите клавиши [PWR] и [ENT].

2.

Выполните одно из приведенных ниже

действий.

Нажмите...

Чтобы...

[ENT] снова

выключить инструмент

программную кнопку

перезагрузить программу и перезапустить инструмент

Перез

перейти к главному экрану измерений без открытия проекта

программную кнопку

перевести инструмент в режим -энергосбережения

Ожид

[ESC]

прервать процесс выключения инструмента и вернуться к

предыдущему экрану

Режим ожидания

Для перевода инструмента в режим ожидания

выполните одно из приведенных ниже действий.

•

В экране «Нажмите [ENT] → ВЫКЛ.»

нажмите программную кнопку Ожид.

•

Включите функцию энергосбережения. См.

также раздел Энергосбережение, стр. 137.

59

3 Работа с прибором

Инструмент выходит из режима ожидания, когда происходит одно из указанных

ниже событий.

•

Вы нажмете любую клавишу.

•

Инструмент получит команду дистанционного управления.

•

Вы повернете алидаду.

•

Вы наклоните зрительную трубу.

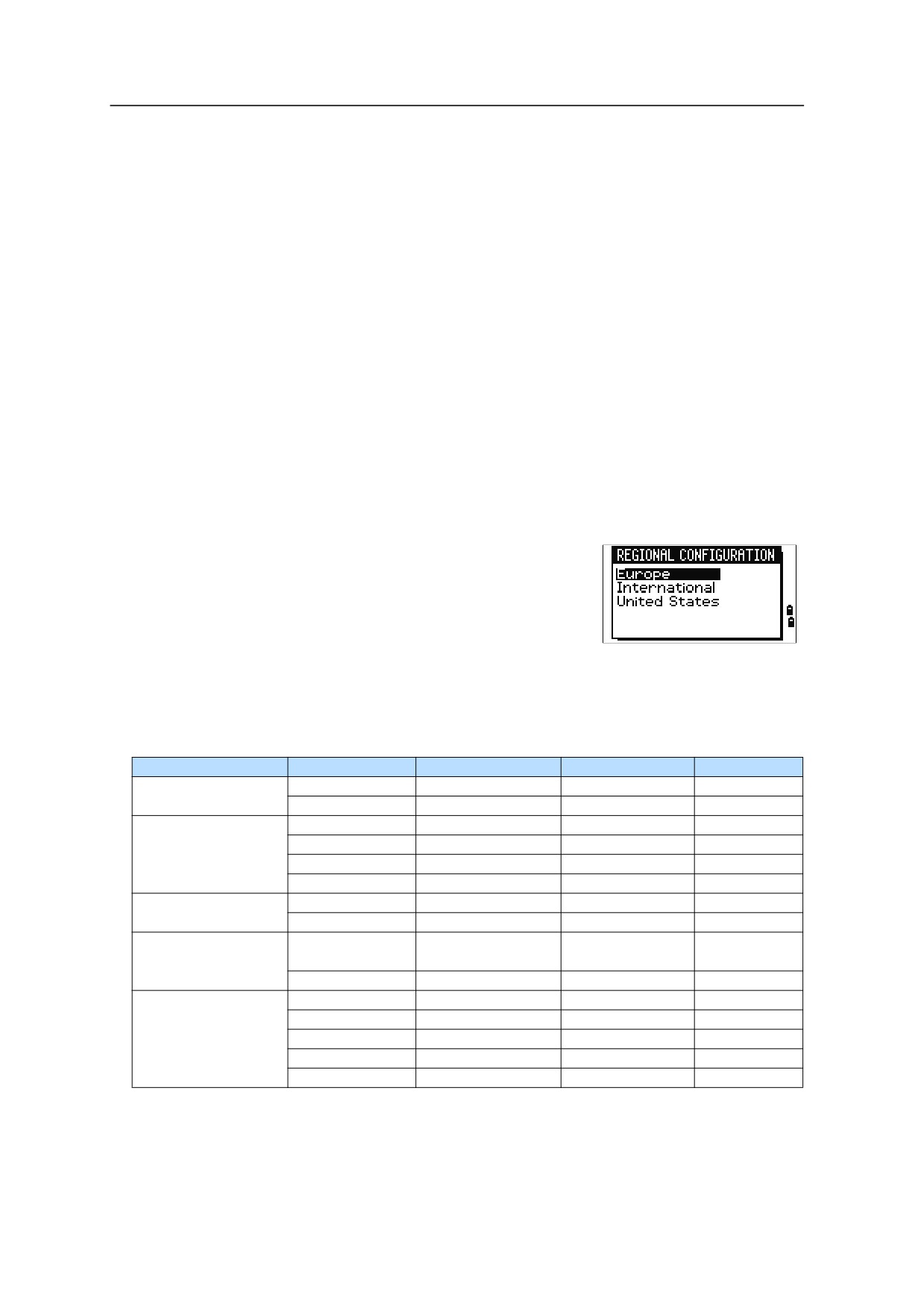

Изменение региональных настроек

Вы можете быстро настроить тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" в

соответствии с ранее заданной комбинацией параметров или параметрами

региональных настроек по умолчанию. Экран РЕГИОН. НАСТРОЙКИ

отображается только после настройки языка интерфейса и перезагрузки

инструмента.

1.

Выполните шаги, описанные в разделе Прочие параметры, стр. 138, для

выбора необходимого языка.

После перезагрузки инструмента отобразится

экран РЕГИОН. НАСТРОЙКИ.

2.

Нажимайте [^] или [v] для выбора требуемых

параметров региональной настройки и затем

нажмите [ENT].

3.

Если вы не хотите менять региональные настройки, нажмите [ESC] и

выйдите из экрана. Инструмент продолжит работу в соответствии с ранее

установленными параметрами.

Параметры, которые можно настроить в экране РЕГИОН. НАСТРОЙКИ:

Категория

Параметр

Европа

Международные

США

Углы

Ноль ВК

Зенит

Зенит

Зенит

Точность

5"

5"

5"

Расстояние

Масштаб

1.000000

1.000000

1.000000

Корр. Т-Д

Вкл

Вкл

Вкл

Ур. моря

Выкл

Выкл

Выкл

Корр. C&R

0.132

0.132

0.132

Координаты

Порядок

ENZ

ENZ

NEZ

Метка

ENZ

ENZ

NEZ

Энергосбережение

Основной блок

Выкл

Выкл

Выкл

Дальномер

Выкл

Выкл

Выкл

Спящий режим

5 минут

5 минут

5 минут

Связь

Формат данных

Nikon

Nikon

Nikon

Скорость

4800

4800

4800

Длина

8

8

8

Четность

Нет

Нет

Нет

Стоп бит

1

1

1

60

Работа с прибором

3

Категория

Параметр

Европа

Международные

США

Единицы

Углы

GON

DEG

DEG

Расстояние

метры

метры

футы США

Температура

°C

°C

°F

Давление

mm Hg

mm Hg

In Hg

Запись

Запись данных

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

Поле кода

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

Доб. пост.

1000

1000

1000

Прочие

Вывод XYZ

Fast

Fast

Fast

2-е единицы

Нет

Нет

Нет

Ввод кода

<ABC>

<ABC>

<ABC>

По умолчанию установлены параметры «Европа». См. также раздел Параметры

проекта, стр. 117.

Список доступных проектов и данных

Тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" отображает список доступных

проектов и данных, если вы выполняете любое из следующих действий:

•

просматриваете или редактируете данные (нажмите [MENU] и выберите

Данные);

•

открываете Менеджер проектов (нажмите [MENU] и затем выбираете

Проекты);

•

производите поиск точек или кодов.

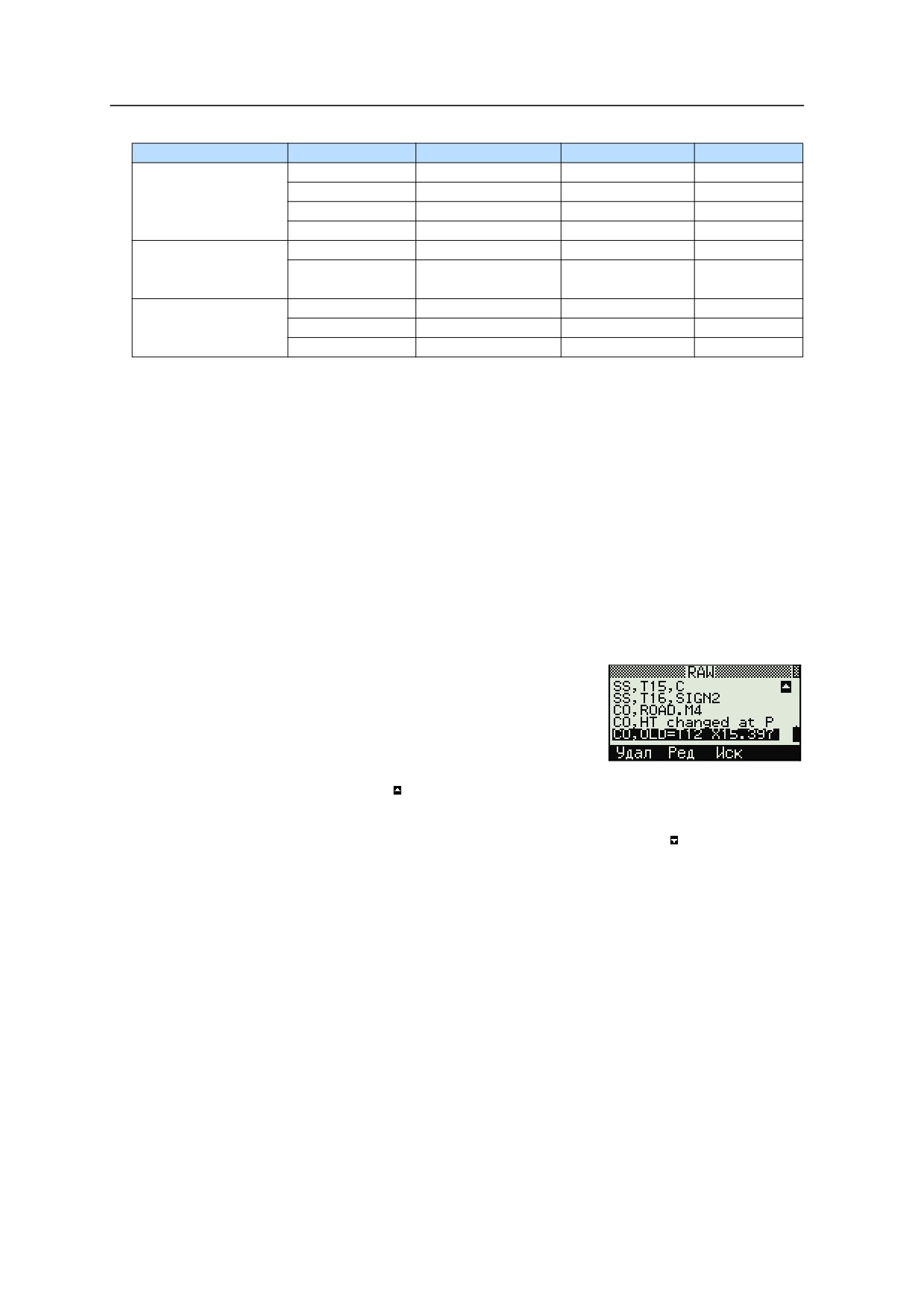

В списке текущая позиция курсора обозначена

инверсным цветом (белый текст на черном фоне).

Нажмите [^] для перемещения на строку вверх или

[v] для перемещения на строку вниз.

Если отображается значок перехода на

предыдущую страницу

, значит перед текущей страницей имеются еще

страницы. Нажмите [<] для перехода на страницу выше.

Если отображается значок перехода на следующую страницу

, значит, после

текущей страницы имеются еще страницы. Нажмите [>] для перехода на

страницу ниже.

Для выбора необходимого пункта списка, переместите на него курсор и затем

нажмите [ENT].

61

3 Работа с прибором

Ввод данных

В тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" можно вводить следующие данные:

•

имя или номер точки, см. стр. 62;

•

код, см. стр. 65.

Ввод имени или номера точки

Вы можете использовать цифровые или алфавитно-цифровые имена, состоящие

не более чем из 20 символов, для идентификации точек.

По умолчанию, новое имя точки соответствует последнему введенному имени

точки с увеличенной на единицу последней цифрой. Например, если последнее

имя точки было А100, значит имя по умолчанию, присваиваемое следующей

точке будет А101.

Если последний символ предыдущего имени точки алфавитный, имя точки по

умолчанию, присваиваемое следующей точке, будет такое же, как и у последней

точки.

Когда курсор находится в поле Т (точка), существует несколько путей для

определения точки или ввода координат. Можно выполнить следующие

действия:

•

ввести существующую точку, см. стр. 62;

•

ввести новую точку, см. стр. 63;

•

нажать [ENT] без ввода имени точки, см. стр. 63;

•

ввести групповой символ, см. стр. 63;

•

ввести точку посредством записи текущего измерения, см. стр. 64;

•

ввести точку из стека точек, см. стр. 64;

•

ввести точку из списка точек, см. стр. 65.

Ввод существующей точки

Если вводится имя или номер существующей в

памяти точки, то будут кратковременно показаны

ее координаты. Перед переходом на следующий

экран или выбором следующего поля инструмент

издает короткий звуковой сигнал.

62

Работа с прибором

3

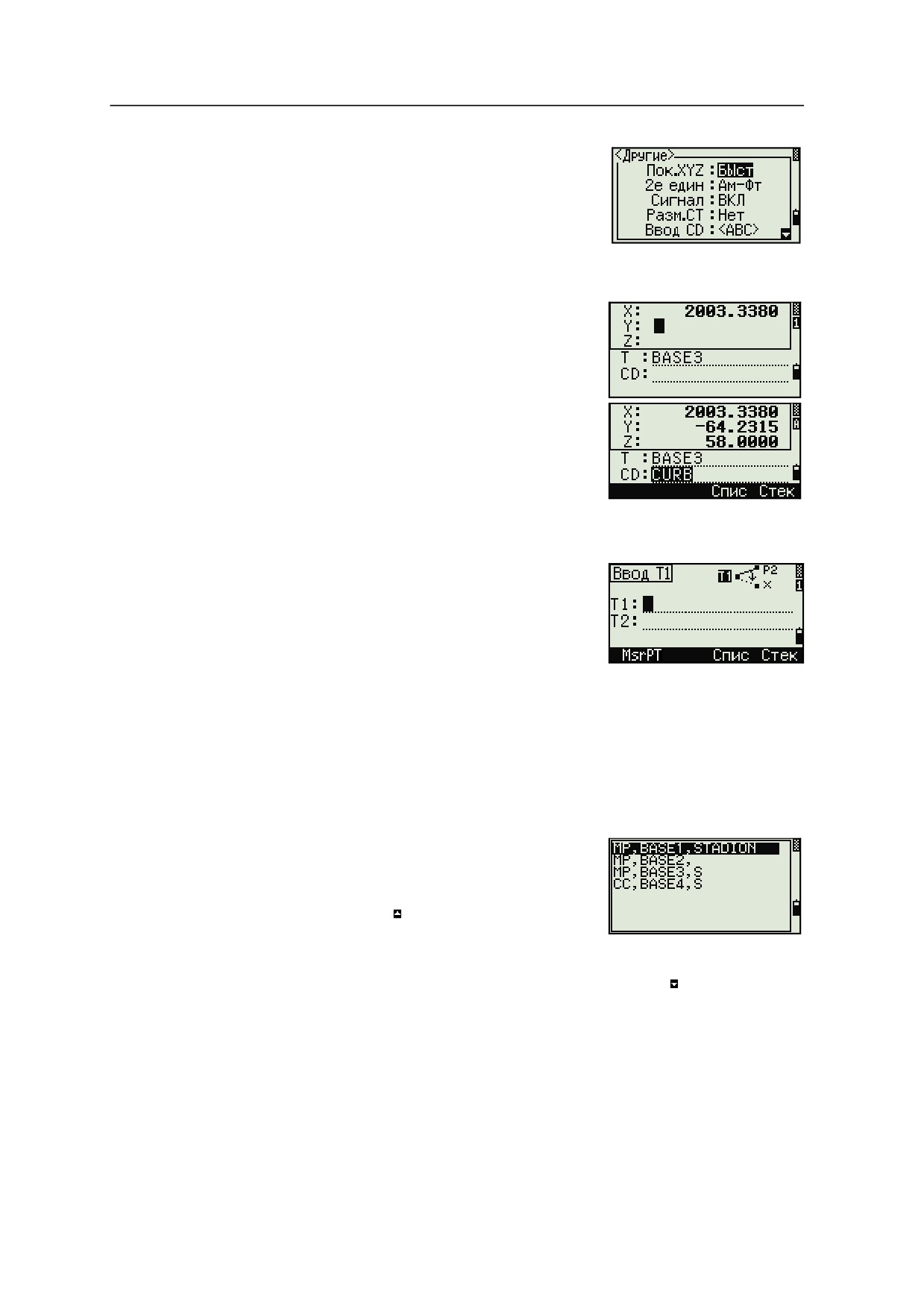

Для настройки продолжительности отображения

окна с координатами нажмите [MENU] и выберите

Установки/ Другие. Чтобы окно сохранялось до

нажатия клавиши [ENT], установите в поле Пок.XYZ

значение +ENT. См. также раздел стр. 138.

Ввод новой точки

При вводе имени или номера не существующей в

памяти точки отображается экран ввода координат.

Введите координаты точки в формате NE, NEZ или

Z - только высота.

Нажмите [ENT] в последней строке (поле CD) для

сохранения точки в текущем проекте.

Нажатие [ENT] без ввода имени точки

Для использования точки без записи координат

нажмите клавишу [ENT], не вводя имени точки в

поле T.

Введенные координаты будут использоваться в

вычислениях, но не будут сохранены в базе

данных. Отобразится сообщение «Эта точка не

будет записана».

Ввод группового символа (*)

Если при вводе имени точки использовать звездочку (например, A100*),

отобразится список всех точек в проекте, которые начинаются с введенных

символов.

Используйте [^] или [v] для выбора нужной точки.

Затем нажмите [ENT].

Если отображается значок перехода на

предыдущую страницу

, то с его помощью можно

перейти к предыдущей странице в списке. Также

можно использовать клавишу [<].

Если отображается значок перехода на следующую страницу

, то с его

помощью можно перейти к следующей странице в списке. Также можно

использовать клавишу [>].

При выборе точки из списка, отобразятся ее координаты, и инструмент издаст

звуковой сигнал.

63

3 Работа с прибором

Ввод в качестве точек текущих измерений

1.

Нажмите программную кнопку MsrPT.

Отобразится экран наблюдений.

2.

Нажмите [MSR1] или [MSR2], чтобы начать

измерение.

3.

Чтобы изменить высоту цели, нажмите

программную кнопку HT.

4.

Для перехода к экрану записи точки после

окончания измерения нажмите [ENT] .

5.

Введите имя или код точки и нажмите [ENT].

Совет - Когда вы перемещаете курсор в какое-либо

B

поле, отображается текущее значение или значение по

умолчанию в виде инверсного текста (белый текст на

черном фоне). Это режим ввода по умолчанию

«Заменить все значения».

Совет - Нажмите клавишу [>] для изменения режима

B

ввода на режим перезаписи и выделения первого

символа. Нажмите клавишу [<] для перемещения курсора

в конец строки.

Ввод точки из стека точек

В стеке содержится список последних 20

использованных точек в хронологическом порядке

от последней до первой использованной точки.

Чтобы ввести точку из стека точек, выполните

приведенные ниже действия.

1.

Нажмите программную кнопку Стек, когда

курсор находится в поле Т. Отобразится содержимое стека.

2.

Используйте клавиши [^] и [v], чтобы переместить курсор на точку, которую

вы хотите использовать.

3.

Нажмите клавишу [ENT].

Когда вы вернетесь к экрану ввода точки, имя

выбранной точки будет введено в поле Т и

увеличится на единицу. Например, если имя

выбранной точки было А101, в поле Т появится

имя А102.

64

Работа с прибором

3

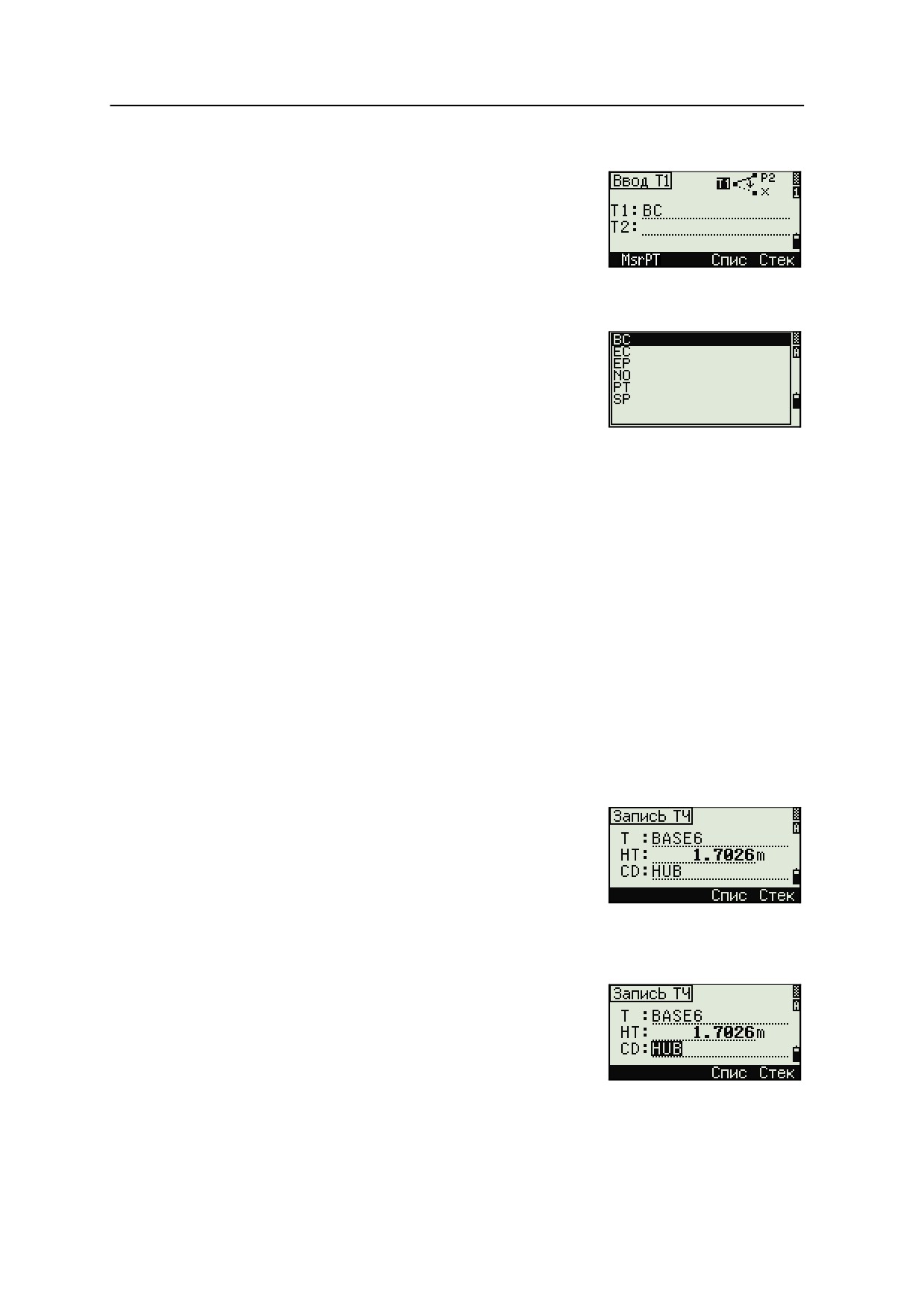

Ввод точки из списка точек

1.

Нажмите программную кнопку Спис, когда

курсор находится в поле Т. Отобразится

список имеющихся точек.

2.

Используйте клавиши [^] и [v], чтобы

переместить курсор на точку, которую вы

хотите использовать.

3.

Нажмите клавишу [ENT].

Когда вы вернетесь к экрану ввода точки, имя

выбранной точки будет введено в поле Т. При

необходимости вы можете добавить к имени цифры

или буквы.

Ввод кода

В поле CD (код) по умолчанию устанавливается последний использованный

код. Вы можете выбрать другой код в экране ввода точки или нажать клавишу

[COD] в главном экране измерений. Дополнительную информацию см. в разделе

Клавиша [COD], стр. 52.

Имя кода может содержать буквы и цифры, и его длина не должна превышать

16 символов.

Код можно ввести несколькими способами:

•

ввести код непосредственно, см. стр. 65;

•

ввести код из стека кодов, см. стр. 65;

•

ввести код из списка кодов, см. стр. 66;

Непосредственный ввод кода

1.

Нажмите клавишу [MODE] для выбора

цифрового или алфавитно-цифрового

режима ввода.

2.

Введите код при помощи клавиатуры.

Ввод кода из стека кодов

В стеке может содержаться до 20 последних

использованных кодов. При перезагрузке

тахеометра FOCUS 6+ 5" / FOCUS 6W+ 5" стек с

кодами очищается.

Чтобы ввести код из стека кодов выполните

приведенные ниже действия.

65

3 Работа с прибором

1.

Нажмите программную кнопку Стек, когда курсор находится в поле CD.

Отобразится содержимое стека.

2.

Используйте клавиши [^] и [v], чтобы

переместить курсор на код, который

необходимо использовать.

3.

Нажмите клавишу [ENT].

Выбранный код будет скопирован в поле CD.

Ввод кода из списка кодов

1.

Нажмите программную кнопку Спис, когда

курсор находится в поле CD. Отобразится

список имеющихся кодов.

2.

Используйте клавиши [^] и [v], чтобы

переместить курсор на код, который вы

хотите использовать.

3.

Нажмите клавишу [ENT].

Для обозначения слоев применяется стрелка в

конце метки кода. Если после выбора в списке слоя

вы нажмете [ENT], будут отображены коды и слои из

этого слоя.

После возврата к экрану ввода выбранный код

будет введен в поле CD.

Дополнительные возможности: поиск кодов по первому символу

Пункты списка отображаются в алфавитном порядке. Для быстрого поиска кода

можно использовать поиск по первому символу кода. Например, для поиска

кодов, начинающихся на букву Т, введите букву Т при помощи клавиатуры (для

этого дважды нажмите клавишу [1]).

После каждого нажатия клавиши в поле режима

ввода отображается выбранная буква. Например,

после первого нажатия клавиши [1], отобразится

буква S. Если вы быстро нажмете [1] еще раз, будет

выбрана буква T. Если вы больше не будете

нажимать клавишу [1], буква Т останется

выбранной.

После выбора буквы, курсор переместится к коду,

который начинается с этой буквы.

Если коды, начинающиеся с этой буквы,

отсутствуют, курсор переместится к следующей

доступной букве.

66

Работа с прибором

3

Быстрые коды (Q-коды)

Быстрые коды (Q-коды) позволяют вам снимать и

записывать в поле множество точек с кодами

объектов. Вы можете занести в список до десяти Q-

кодов. Для занесения в список Q-кодов нажмите

программную кнопку Ред.. Дополнительную

информацию см. в разделе Режим измерения с

применением Быстрого кода (Q-код), стр. 51.

Совет - Нажмите [MODE] для включения или выключения режима Q-кодов.

B

Нажмите программную кнопку Ред для изменения Q-кода. Вы можете редактировать весь

код или просто номер в конце кода.

Вы по-прежнему можете использовать клавишу [DSP] для смены экранов.

Ввод значений в футах и дюймах

Если в качестве величин измерения длины выбраны американские футы (US-Ft)

или международные футы (I-Ft), вы можете вводить и отображать расстояния,

высоты и значения координат в десятичных футах или в футах и дюймах. См.

также Единицы, стр. 137 и Прочие параметры, стр. 138.

Для ввода величин в футах и дюймах на экране ввода, вводите элементы,

разделенные точками (.) в следующем формате:

<Футы> [.] <Дюймы> [.] <Числитель> [.] <Знаменатель> [ENT]

(0-11)

(0-15)

(0-99)

По умолчанию знаменатель равен 16. Если знаменатель равняется 16, вы

можете не вводить его, и он не будет отображаться на экране.

Например, если вы вводите

[2] [.] [0] [8] [.] [5] [.] [ENT], на экране будет отображено

значение 2'08" 5/ (2 фута, 8 и 5/16 дюйма).

В приведенных ниже примерах показаны способы

ввода различных значений.

Для ввода...

Наберите...

65' 5 3/8"

[6] [5] [.] [5] [.] [3] [.] [8] [ENT]

65'

[6] [5] [ENT]

65' 5"

[6] [5] [.] [5] [ENT]

65' 5 3/8"

[6] [5] [.] [5] [.] [6] [ENT]

5 3/8"

[0] [.] [5] [.] [3] [.] [8] [ENT] или [0] [.] [5] [.] [6] [ENT]

Совет - Числитель и знаменатель, введенные вами, автоматически преобразуются в

B

значение, ближайшее к одной из следующих величин: 0, 1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8,

1/16, 3/16, 5/16, 7/16, 9/16, 11/16, 13/16, 15/16.

Если знаменатель равен 16, он не отображается на экране.

67

3 Работа с прибором

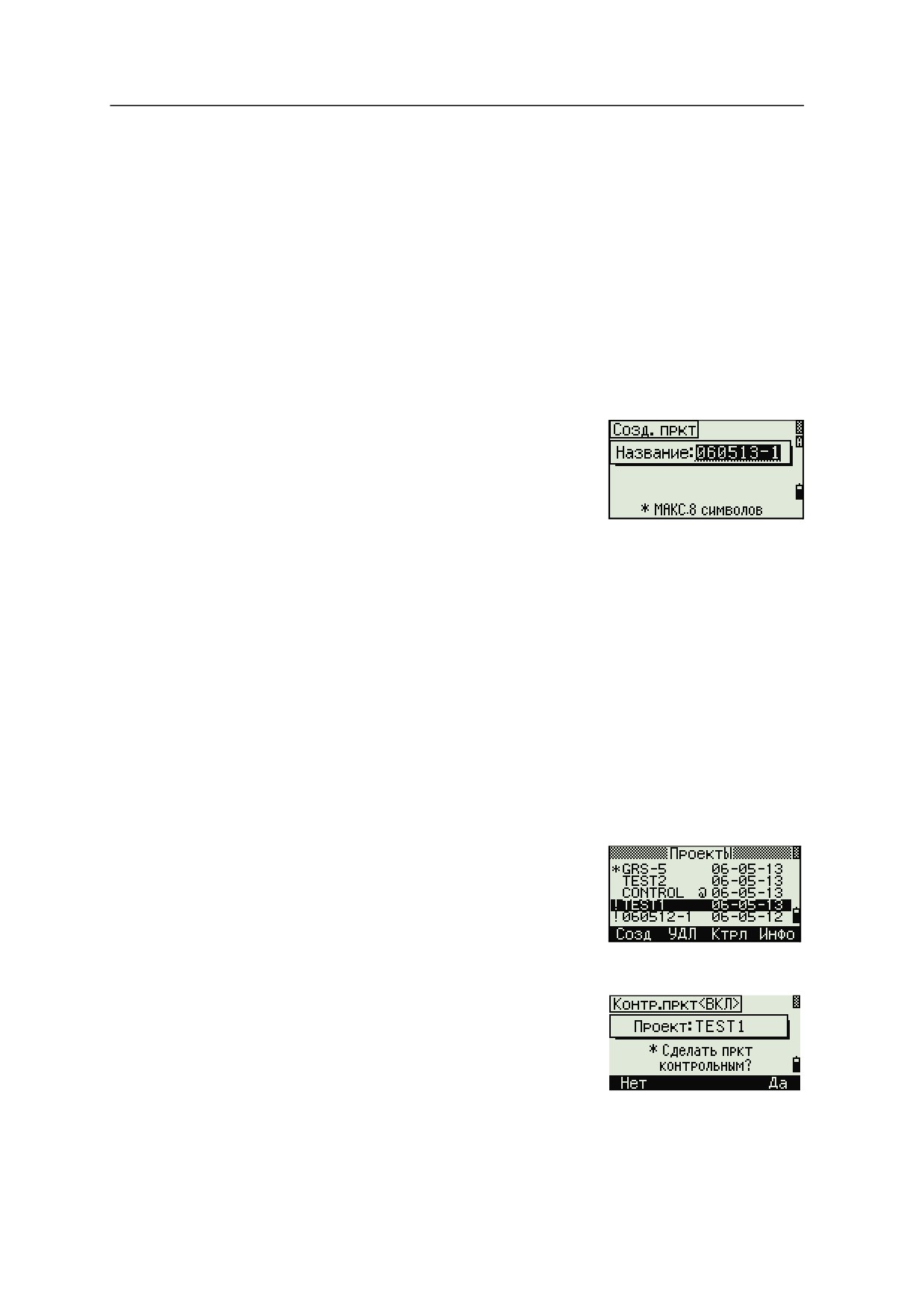

Создание и открытие проекта

Для записи данных в тахеометр FOCUS 6+ 5" / FOCUS 6W+ 5" необходимо

создать или открыть проект.

Примечание. Перед началом работы с тахеометром FOCUS 6+ 5" / FOCUS

6W+ 5" убедитесь, что вы используете необходимые настройки для проекта.

Создание нового проекта

1.

Нажмите [MENU]. Отобразится экран МЕНЮ.

2.

Нажмите [1]. Отобразится Менеджер проектов.

3.

Нажмите программную кнопку Созд. Отобразится экран Созд. пркт.

4.

Введите имя проекта.

5.

Нажмите программную кнопку Уст для

проверки параметров проекта. Вы не

сможете изменить параметры проекта после

его создания.

6.

Нажмите [ENT] в последнем поле экрана Уст.проекта. Будет создан новый

проект.

Примечание. В памяти инструмента может храниться не более 50

проектов.

Примечание. При появлении сообщения «БОЛЕЕ 50ПРКТ» или «Переполнение

данными» удалите хотя бы один из имеющихся проектов, чтобы освободить

место для нового проекта. Невозможно освободить место, удаляя записи

существующего проекта.

Создание контрольного проекта

Контрольный проект (или общий файл) хранит данные координат, которые

можно использовать в нескольких проектах. Для создания создать контрольного

проекта в офисе выполните приведенные ниже действия.

1.

Нажмите [MENU]. Отобразится экран МЕНЮ.

2.

Нажмите [1] или выберите Проекты.

Отобразится Менеджер проектов.

3.

Переместите курсор к проекту, который

требуется использовать в качестве

контрольного.

4.

Нажмите программную кнопку ФНК.

5.

Нажмите [1], чтобы перейти на страницу

«Контрольный проект».

6.

Нажмите программную кнопку Да.

68

Работа с прибором

3

Когда вы вводите имя или номер точки, система сначала ищет эту точку в

текущем проекте. Если точка не будет найдена, поиск будет автоматически

продолжен в контрольном проекте. Если эта точка будет найдена в контрольном

проекте, она будет скопирована в текущий проект как UP (верхняя) запись.

Измерение расстояний

ПРЕДУПРЕЖДЕНИЕ. Никогда не смотрите на солнце через зрительную трубу. Это может

C

привести к повреждению или потере зрения.

ПРЕДУПРЕЖДЕНИЕ. Необходимо принять меры предосторожности, чтобы люди не

C

смотрели на лазерный луч непосредственно или без оптического инструмента.

ПРЕДУПРЕЖДЕНИЕ. Путь лазерного луча должен проходить значительно ниже или

C

выше уровня глаз, если это возможно.

Примечание. Информация по сборке призменного отражателя приведена в

разделе Подготовка отражательной марки, стр. 36.

Наведение на призменный отражатель

Наведите зрительную трубу на перекрестие в центре призменного отражателя.

Наведение на

Наведение на одиночную

одиночную призму

наклонную призму

Измерение расстояния

Чтобы измерить расстояние, нажмите клавишу [MSR1] или [MSR2] в главном

экране измерений или любом другом любом экране наблюдений.

Пока инструмент выполняет измерение, постоянная призмы отображается

уменьшенным шрифтом.

Если слежение включено, измерения будут

продолжаться до тех пор, пока вы не нажмете

клавишу [MSR1], [MSR2] или [ESC]. После каждого

измерения значение расстояния обновляется.

69

3 Работа с прибором

Для изменения высоты цели (НТ), температуры и

давления нажмите клавишу [HOT]. См. также раздел

«Клавиша [HOT]», стр. 53.

Настройки, от которых зависят величины поправок

(Корр Т-Д, Ур. моря, Корр. C&R и

Картографическая проекция) включены в

настройки проекта и индивидуальны для каждого

проекта. Чтобы изменить эти настройки,

необходимо создать новый проект. См. также

раздел Параметры проекта, стр. 117.

Просмотр и изменение настроек измерений

1.

Нажмите и удерживайте кнопку [MSR1] или

[MSR2] в течение одной секунды.

2.

Для перемещения курсора между полями

нажимайте [^] или [v].

3.

Для изменения значения в выбранном поле

нажимайте [<] или [>].

Поле

Значения

Цель

Призма

Без отражателя

Конст. (постоянная призмы)

-999 мм до 999 мм

Режим

Точно

Норма

Усред (усреднение)

от 0 (непрерывно) до 99

Реж. ЗАП

Одно из следующего:

•

Толь.ИЗМ

•

Подтв

•

ВСЕ

Поле «Цель»

•

Символ «-» (тире) появляется при измерении

перед значением постоянной призмы, если в

поле «Цель» установлено значение Призма.

•

Символ "]" (правая квадратная скобка)

появляется при измерении перед значением

постоянной призмы, если в поле «Цель»

установлено значение «Без отражателя».

Символ постоянно перемещается слева направо над значением

постоянной призмы на экране.

70

4 Применение

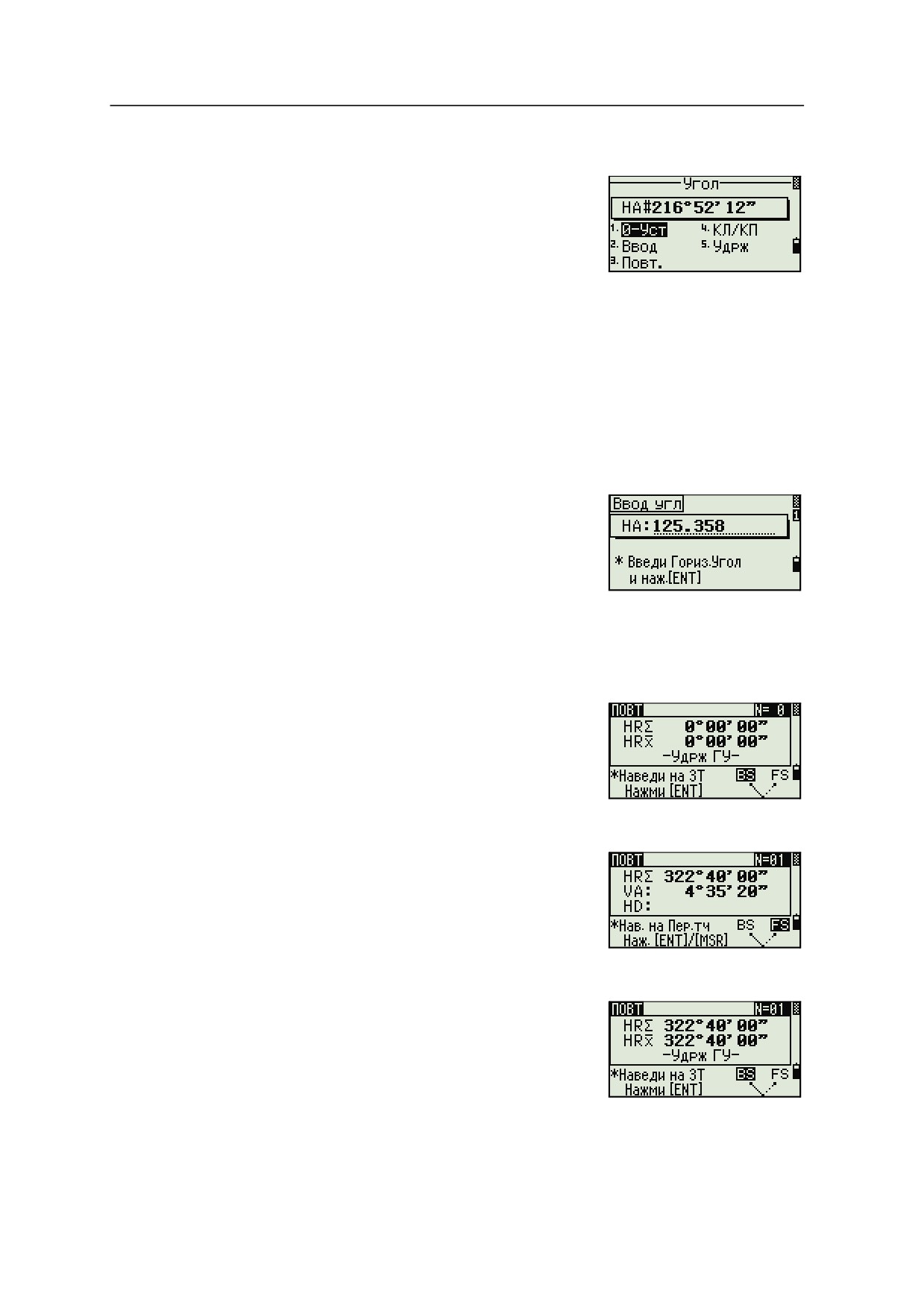

Сброс ГК (горизонтального угла) и угловые измерения

Чтобы открыть меню Угол, нажмите клавишу [ANG]

в главном экране измерений. Для выбора команды

из этого меню нажмите соответствующую

цифровую клавишу или, используя клавиши

курсора [<] или [>], выберите команду и затем

нажмите [ENT].

Установка горизонтального угла в 0

Нажмите клавишу [1] или выберите 0-Уст в меню Угол для установки

горизонтального угла в 0. После установки угла вы вернетесь в главный экран

измерений.

Ввод горизонтального угла

Нажмите клавишу [2] или выберите Ввод в меню

Угол для появления строки ввода угла. Введите

горизонтальный угол, используя цифровые

клавиши, и затем нажмите [ENT].

Для ввода 123°45'50" нажмите [1] [2] [3] [.] [4] [5] [5] [0].

Отображаемое значение округляется до минимального большего угла.

Запись передней точки после повторных угловых измерений

1.

Нажмите клавишу [3] или выберите Повт. для

активизации режима повторных угловых

измерений. На экране будет отображено

HR=0.

2.

Наведитесь на заднюю точку (BS) и нажмите

[ENT].

3.

Наведитесь на переднюю точку (FS) и

нажмите [ENT].

Горизонтальный угол накапливается, и

значение снова зафиксировано.

4.

Для прекращения угловых измерений

нажмите [ESC].

5.

Когда вы накопите достаточное количество

измерений горизонтального угла между

задней и передней точками, произведите

измерение на переднюю точку, нажав [MSR1]

или [MSR2].

74

Применение

4

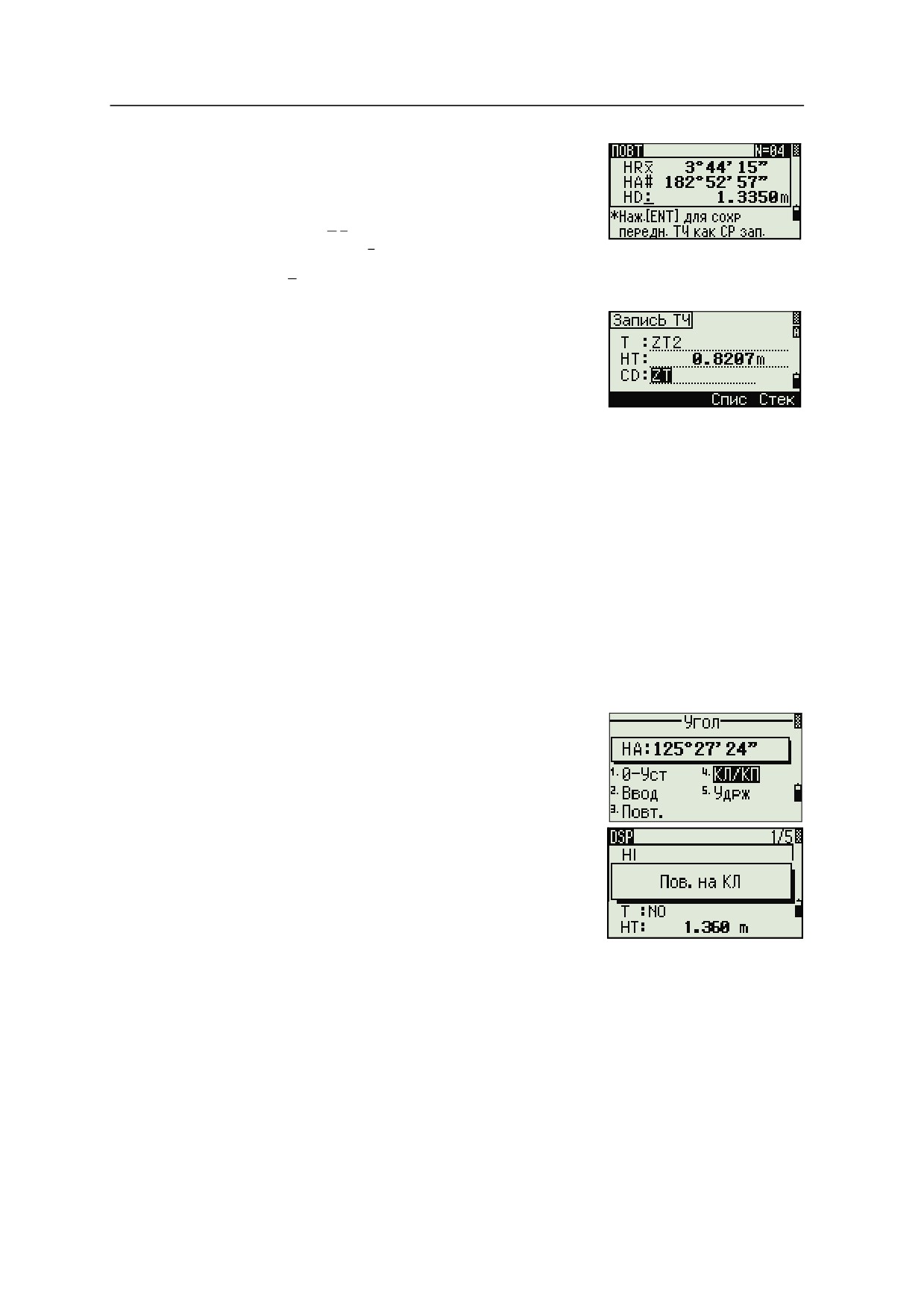

Появится осреденное значение

горизонтального угла. Это значение

фиксировано, пока процесс измерений не

будет завершен или прерван.

HRx = HR ÷ N

HA = BSAz + HRx (нормализовано)

HRx не обновляется, даже если инструмент сместится.

6.

Нажмите [ENT] для сохранения наблюдения на

переднюю точку как CP запись. Проверьте

значения T/HT/CD и затем нажмите [ENT] для

записи.

При повторных угловых измерениях значение ГК

меняется на HR. Количество повторений углов

отображается вверху экрана (например, N= 5).

Измеренное значение горизонтального угла может быть не более 1999°59’59"5.

Эта функция сохраняет сырые и XYZ данные в виде СР записей невзирая на

настройки хранения БД.

Измерение при КЛ/КП

Используйте измерения при КЛ/КП для достижения максимальной точности

угловых измерений. Измерения при КЛ/КП позволяют эффективно устранить

постоянные механические погрешности, за исключением некоторых особых

погрешностей, таких как ошибка вертикальной оси. Дополнительную

информацию см. в разделе Измерение при КЛ/КП, стр. 39.

Для сбора данных при КЛ/КП без измерения

расстояния нажмите [4] или выберите пункт КЛ/КП в

меню Угол.

Если вы уже выполнили измерение расстояния до

цели, можно начать усреднение измерений при

КЛ/КП, перевернув зрительную трубу на другую

сторону.

Нажмите [ENT] на Стороне 2. Отобразится экран

дельты.

Для записи усредненных значений HA, VA и SD по данным измеренй при

КЛ/КП, нажмите клавишу [ENT] или программную кнопку OK и затем выберите

тип записи CP или SS.

75

4 Применение

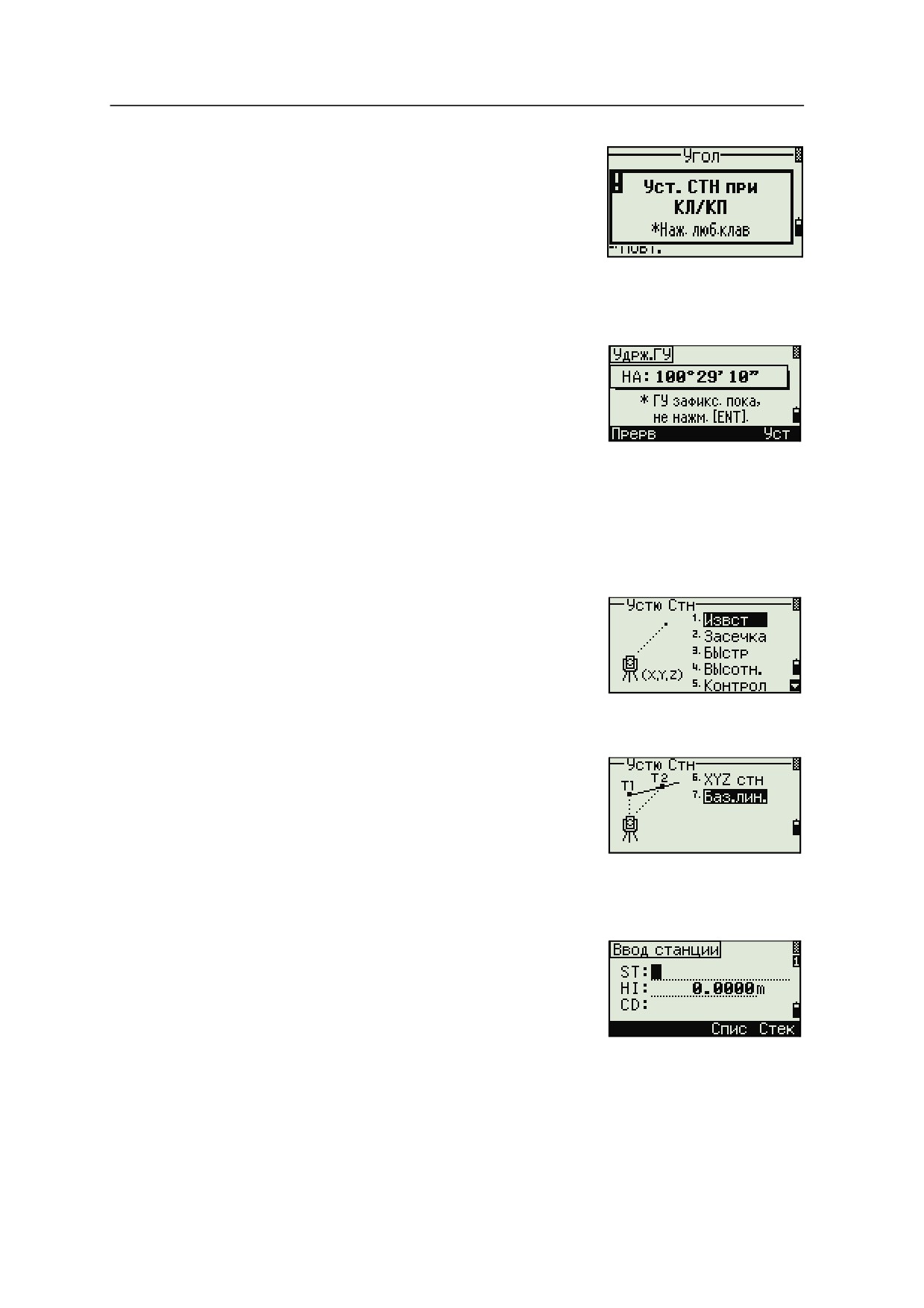

Примечание - Для корректировки HA по

измерению при КЛ/КП задняя точка также

должна быть измерена при КЛ/КП во время

установки станции.

Удержание горизонтального угла

Нажмите клавишу [5] или выберите Удрж в меню

угловых измерений для фиксации текущего

значения горизонтального угла.

Чтобы установить отображаемое на экране

значение горизонтального угла нажмите [ENT] или

программную клавишу Уст.

Чтобы прервать процесс и вернуться в главный экран измерений нажмите [ESC]

или программную кнопку Прерв.

Установка станции

Чтобы открыть меню Уст. СТН нажмите [STN] в

главном экране измерений.

Для выбора команды из этого меню нажмите

соответствующую цифровую клавишу или,

используйте клавиши курсора [<] или [>] чтобы

выбрать команду и затем нажмите [ENT]. Нажмите [^]

или [v] для перемещения между страницами.

Подсвеченной остается последняя использованная

функция.

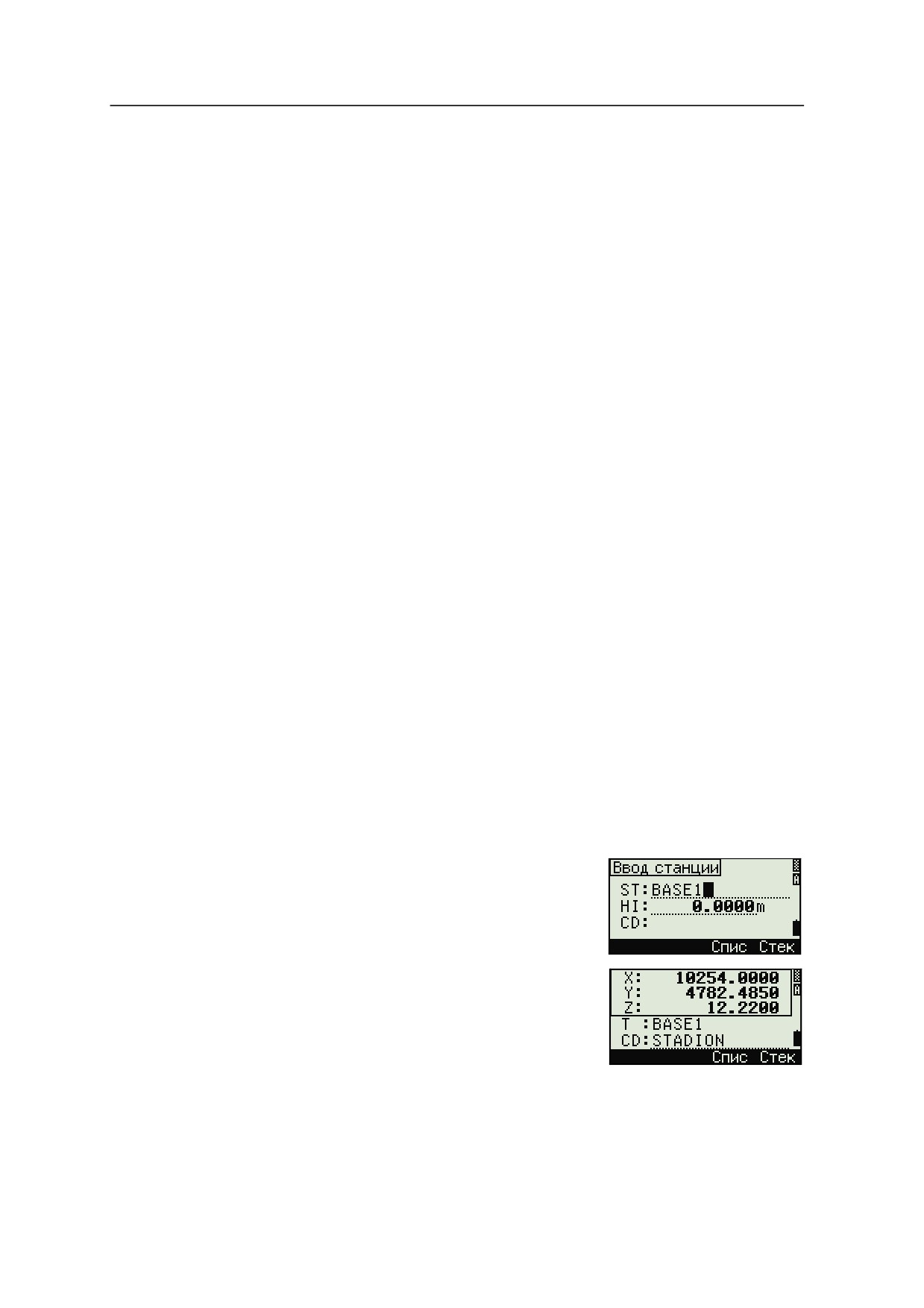

Установка станции по точке с известными координатами или

азимутом

1.

Нажмите [1] или выберите Извст в меню Уст.

СТН.

2.

Введите имя или номер точки в поле ST.

-

Если ввести номер известной точки, то

на экране появятся координаты этой

точки и курсор автоматически установится в поле высоты

инструмента - HI.

76

Применение

4

–

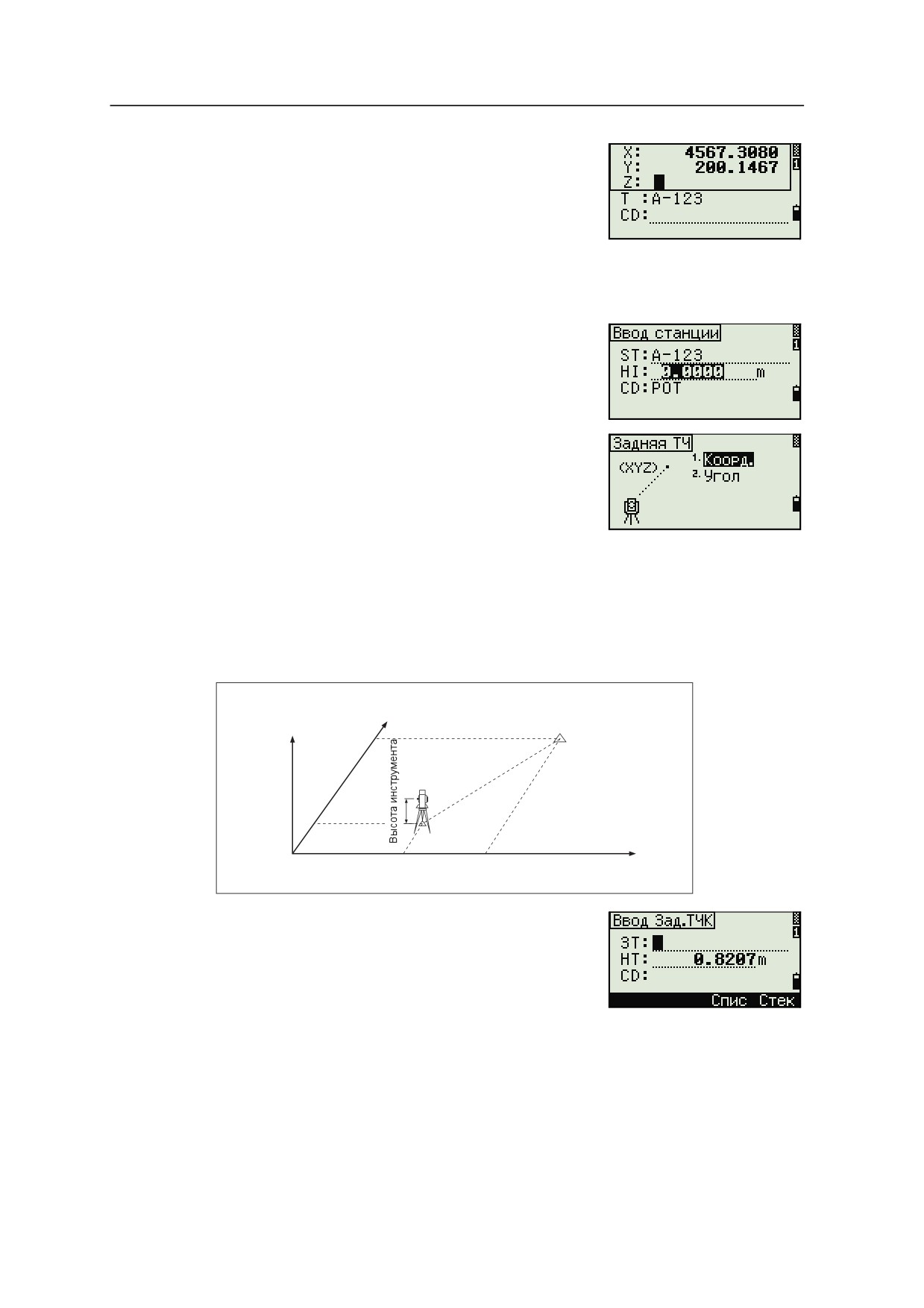

Если вводится номер точки, которая не

существует, то появляется экран ввода

координат точки. Введите координаты и

нажмите [ENT] после ввода каждого поля.

Новая точка сохраняется в памяти после

нажатия клавиши [ENT] в последнем поле

CD.

-

Если точка имеет код, он появится в поле CD.

3.

Введите высоту инструмента и затем

нажмите [ENT].

Появится экран Задняя ТЧ.

4.

Выберите способ, который Вы будете

использовать для ориентировки на заднюю

точку.

-

Путем ориентации на заднюю точку по

введенным координатам.

-

Путем ориентации на заднюю точку по введенным азимуту и углу,

см. стр. 79.

Ориентация на заднюю точку с известными координатами

X

Z

Задняя точка

Xb

(Xb, Yb, Zb)

X0

Станция

(Xi, Yi, Zi)

Y

Y0

Yb

1.

Нажмите клавишу [1] или выберите Корд. в

меню ввода задней точки для появления

экрана ввода координат задней точки.

2.

Введите имя задней точки. Если точка

существует в текущем проекте, то на экране

появятся ее координаты.

77

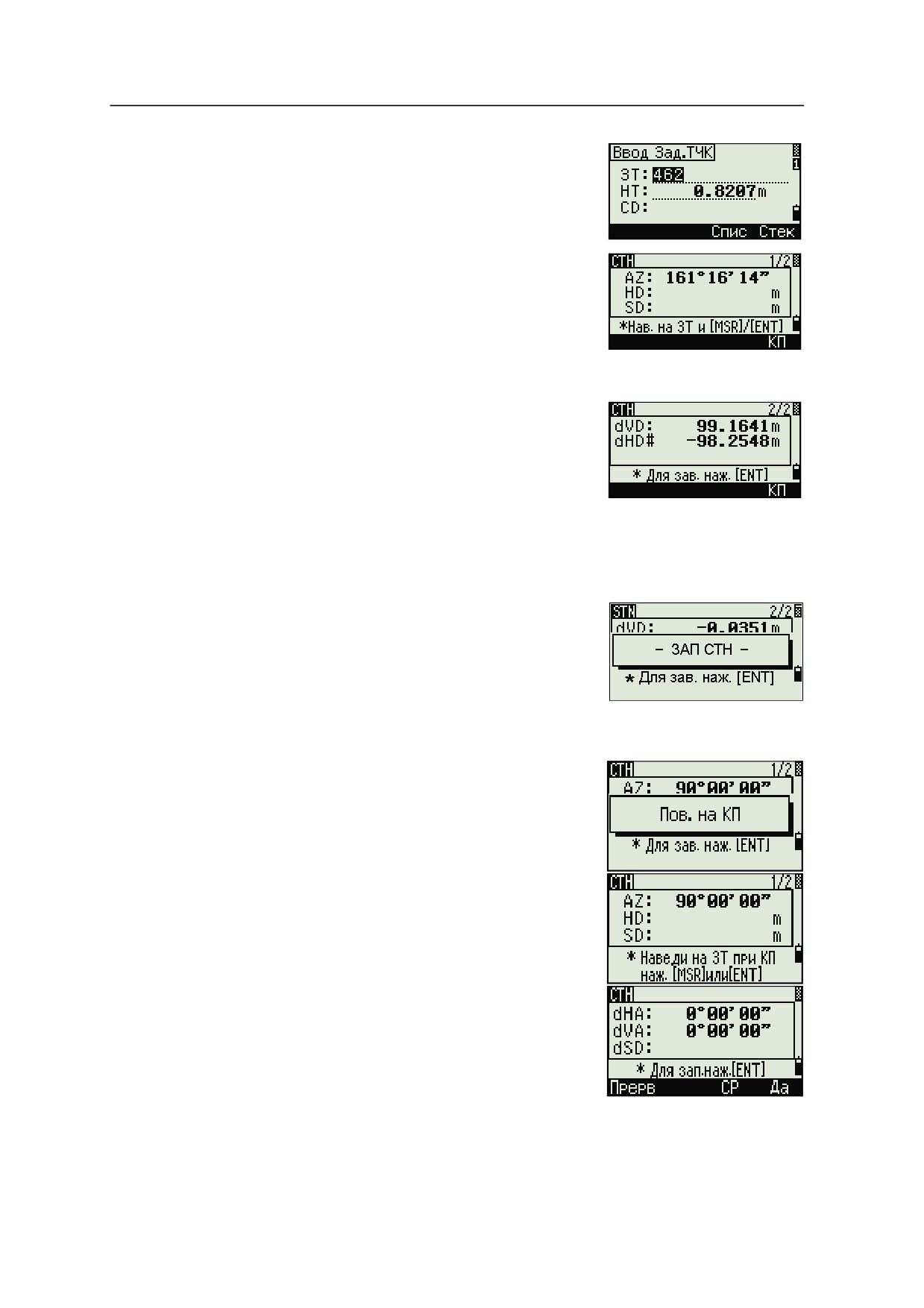

4 Применение

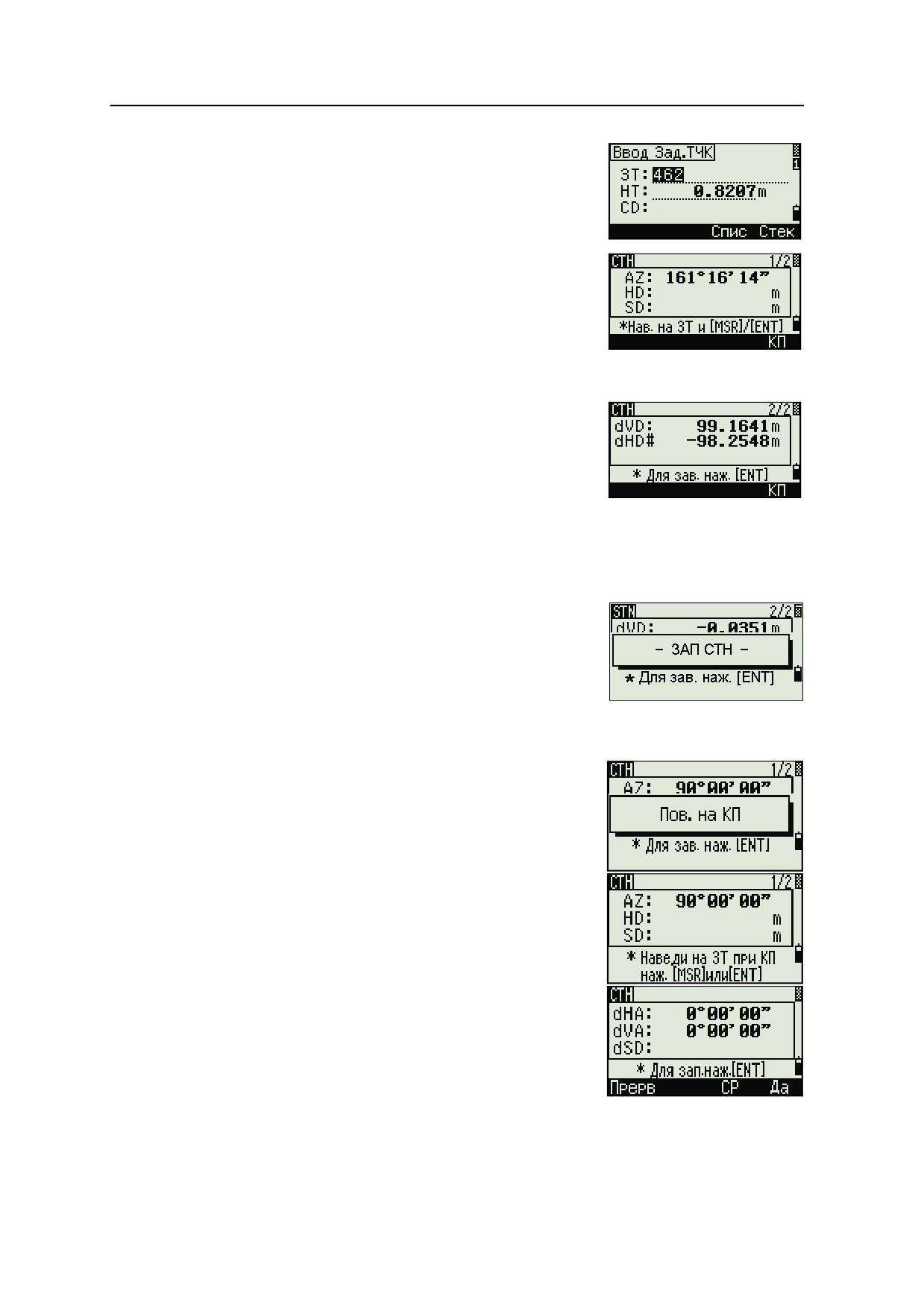

3.

Если Вы будете проводить измерение

расстояния на ЗТ, то введите высоту

отражателя в поле HT.

4.

Наведитесь на ЗТ при КЛ. Нажмите клавишу

[ENT] для завершения установки станции.

-

Если вам необходимо записать

полноценное наблюдение, т.е.

(HA/VA/SD) нажмите [MSR1] или [MSR2].

AZ

Азимут вычисленный по координатам

-

Если измерено расстояние на ЗТ с

известными координатами нажмите на

клавишу [DSP] для отображения экрана

QA. На экране QA можно просмотреть

величины dHD/dVD которые

показывают разницу между измеренным

расстоянием и расстоянием, вычисленным по известным

координатам.

5.

Для записи станции нажмите [ENT].

6.

После измерения расстояния нажмите [ENT]

для завершения установки станции. Записи

ST и F1 сохраняются в текущем проекте.

Дополнительные возможности: измерение при КЛ и КП

Для измерения угла и перехода к следующему

измерению при КП нажмите программную кнопку

КП.

Для перехода непосредственно к измерению при

КП после измерения расстояния до ЗТ при КЛ

переверните зрительную трубу. Инструмент

автоматически определяет режимы КЛ и КП.

Нажмите [ENT] на Стороне 2. Отобразится экран

дельты.

Для регистрации записей ST и F1/F2 нажмите

клавишу [ENT] или программную кнопку OK.

78

Применение

4

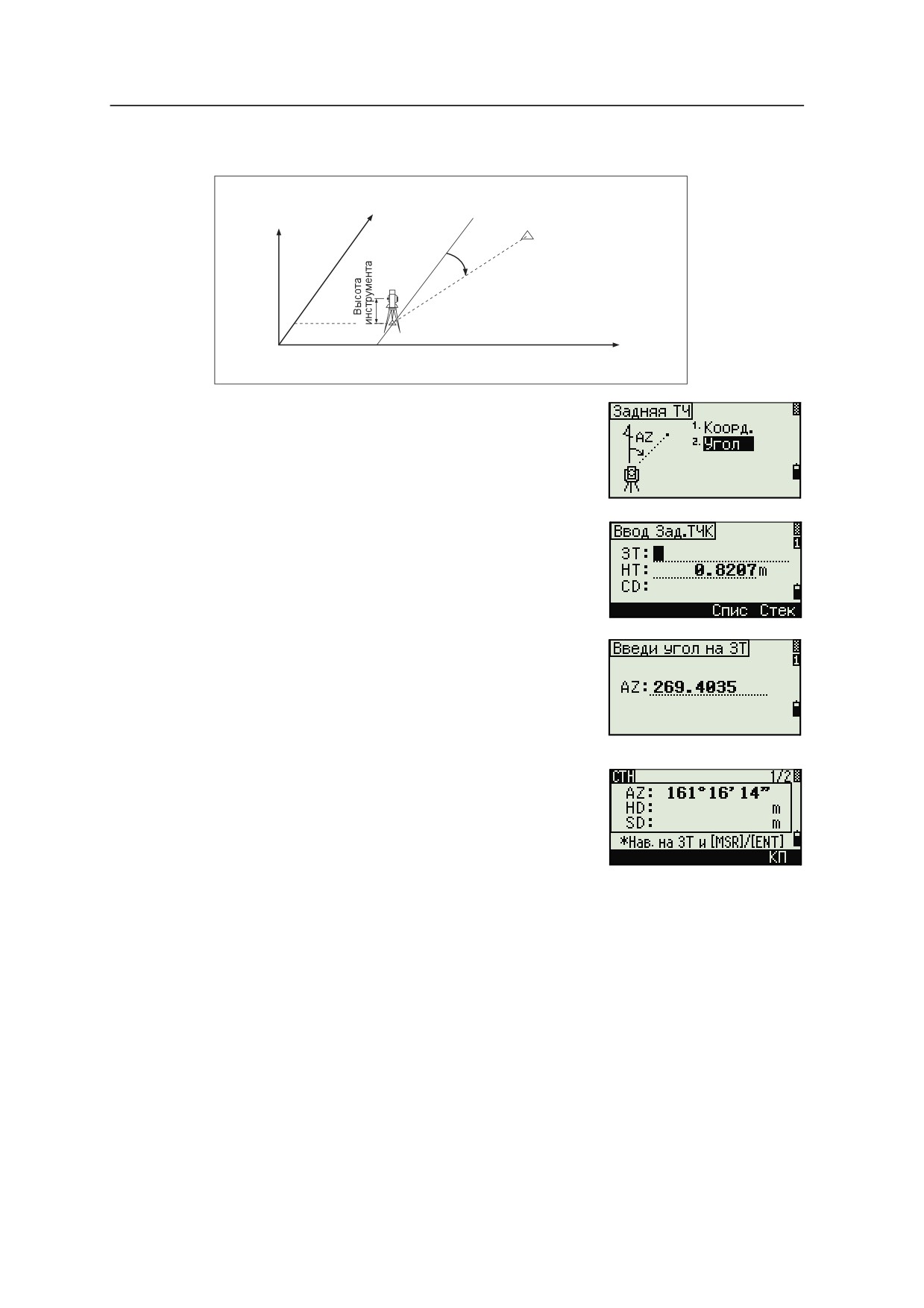

Наведение на заднюю точку посредством ввода азимута

X

Z

Задняя точка

Азимут

X0

Станция

(Xi, Yi, Zi)

Y

Y0

1.

Нажмите [2] или выберите Угол в экране

выбора типа задней точки для ввода азимута.

2.

Если вы не желаете вводить какое либо имя

задней точки (только ввести азимут),

нажмите клавишу [ENT] в поле ЗТ.

3.

Введите азимут на заднюю точку в поле AZ.

При нажатии на клавишу [ENT] без ввода

азимута в поле AZ будет автоматически

установлено значение 0°00’00".

4.

Наведите на ЗТ и нажмите [ENT]. Записи ST и

F1 будут сохранены в проекте.

Для измерения при КЛ/КП можно также

использовать программную кнопку КП. См. раздел

Дополнительные возможности: измерение при КЛ

и КП, стр. 78.

79

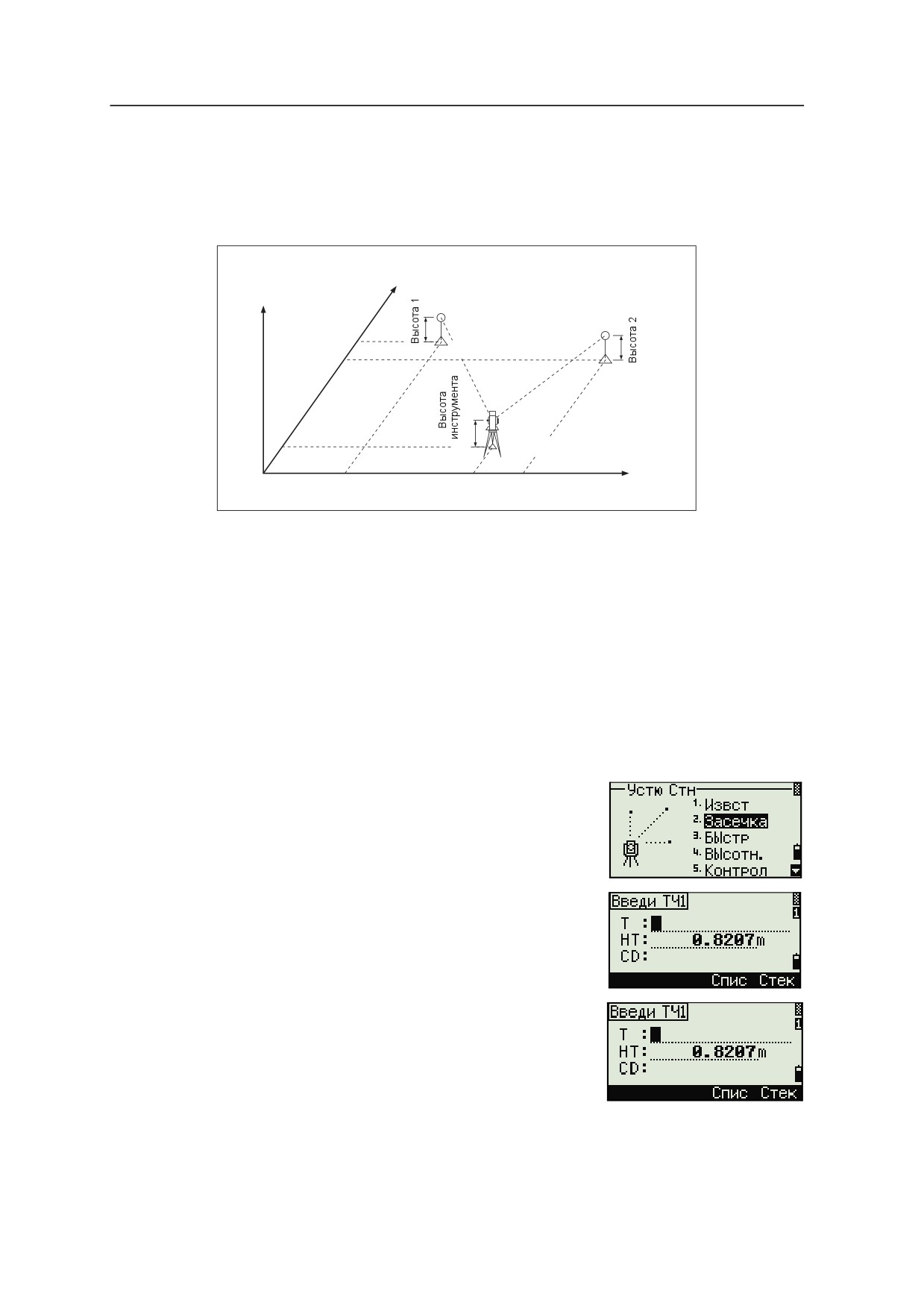

4 Применение

Установка станции с использованием обратной засечки на

известные точки

Для установки станции при помощи обратной засечки используются измерения

углов/расстояний на известные точки.

X

Z

X1

Известная точка1

(X1, Y1, Z1)

X2

Известная точка 2

(X2, Y2, Z2)

X0

Станция(Xi, Yi, Zi)

Y

Y1

Y0

Y2

Вы можете использовать максимум 10 точек для засечки. Можно производить

измерения как углов и расстояний, так и только углов. Вычисление

производиться автоматически, как только будет сделано необходимое

количество измерений.

Можно удалить неправильно сделанные измерений и произвести перерасчет

при необходимости.

Также вы можете выбрать заднюю точку.Если угол между известной точкой 1 и

известной точкой 2 (измеренные от точки станции) очень острый или тупой

результирующее решение может быть геометрически неверным. Для

достижения геометрической правильности выбирайте известные точки (или

точку станции) так, чтобы они были разнесены в пространстве.

1.

Нажмите клавишу [2] или выберите Засечка в

меню Уст. Стн для входа в меню обратной

засечки.

2.

Введите имя первой наблюдаемой точки

(TЧ1).

3.

Введите высоту цели и нажмите [ENT].

80

Применение

4

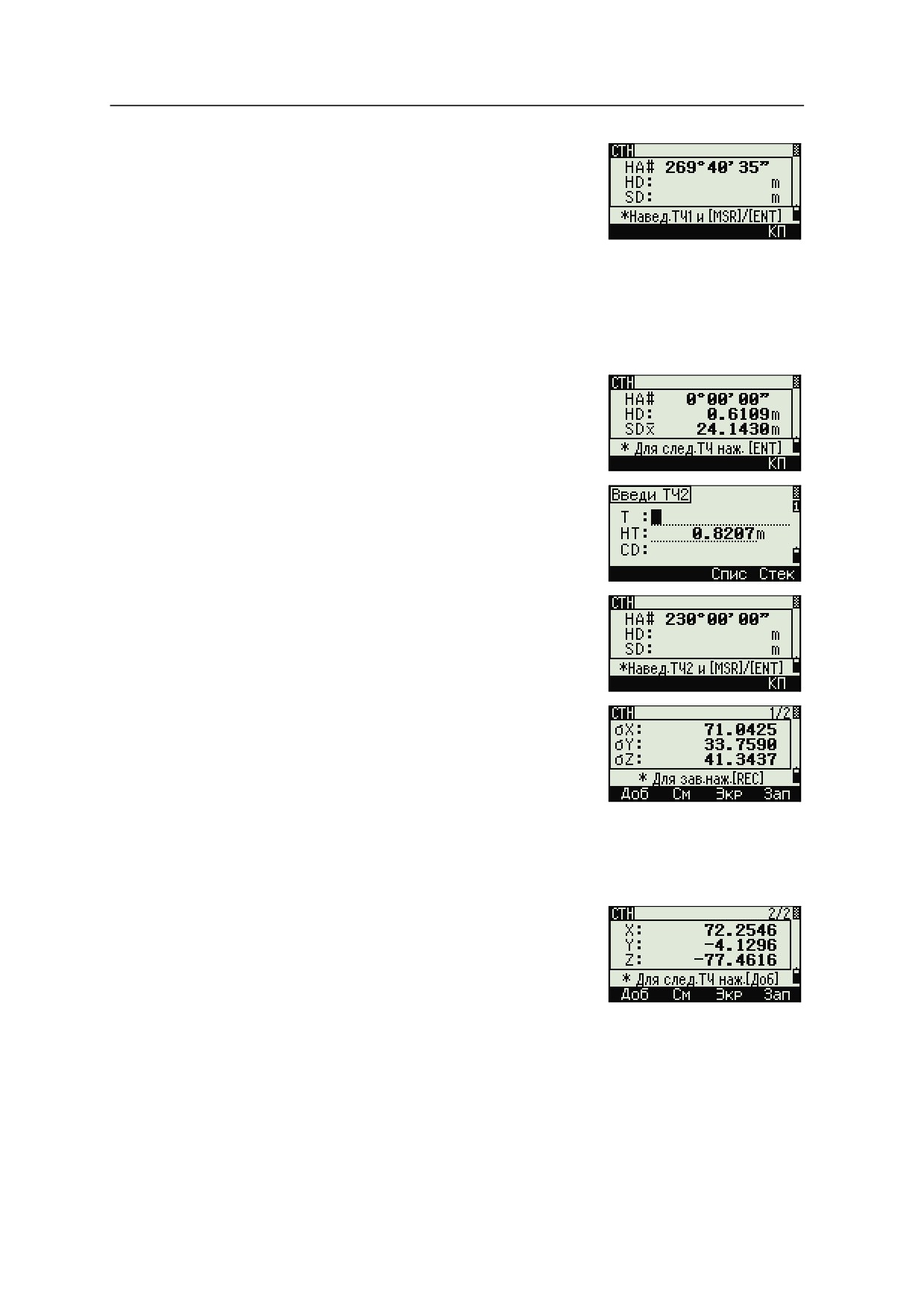

4.

Наведитесь на ТЧ1 и нажмите [MSR1] или

[MSR2].

Информацию об использовании

программной кнопки КП для измерений при

КЛ/КП см. в разделе Дополнительные

возможности: измерение при КЛ и КП,

стр. 78.

5.

Для измерения следующей точки нажмите

[ENT].

6.

Введите вторую точку (ТЧ2) и высоту

отражателя.

7.

Измерьте вторую точку и нажмите [ENT].

Когда инструмент получит достаточное

количество данных, он вычислит координаты

станции.

-

Если доступно больше минимального

количества данных, появится экран

стандартных отклонений.

-

Чтобы увеличить точность засечки

можно выполнить дополнительные

измерения. Для этого нажмите на

программную кнопку Доб. Информация о том, как использовать

программную кнопку См приведена в разделе Дополнительные

возможности: просмотр и удаление измерений засечки, стр. 82.

8.

Если результат вас устраивает, нажмите

программную кнопку Зап или [ENT] для записи

станции.

81

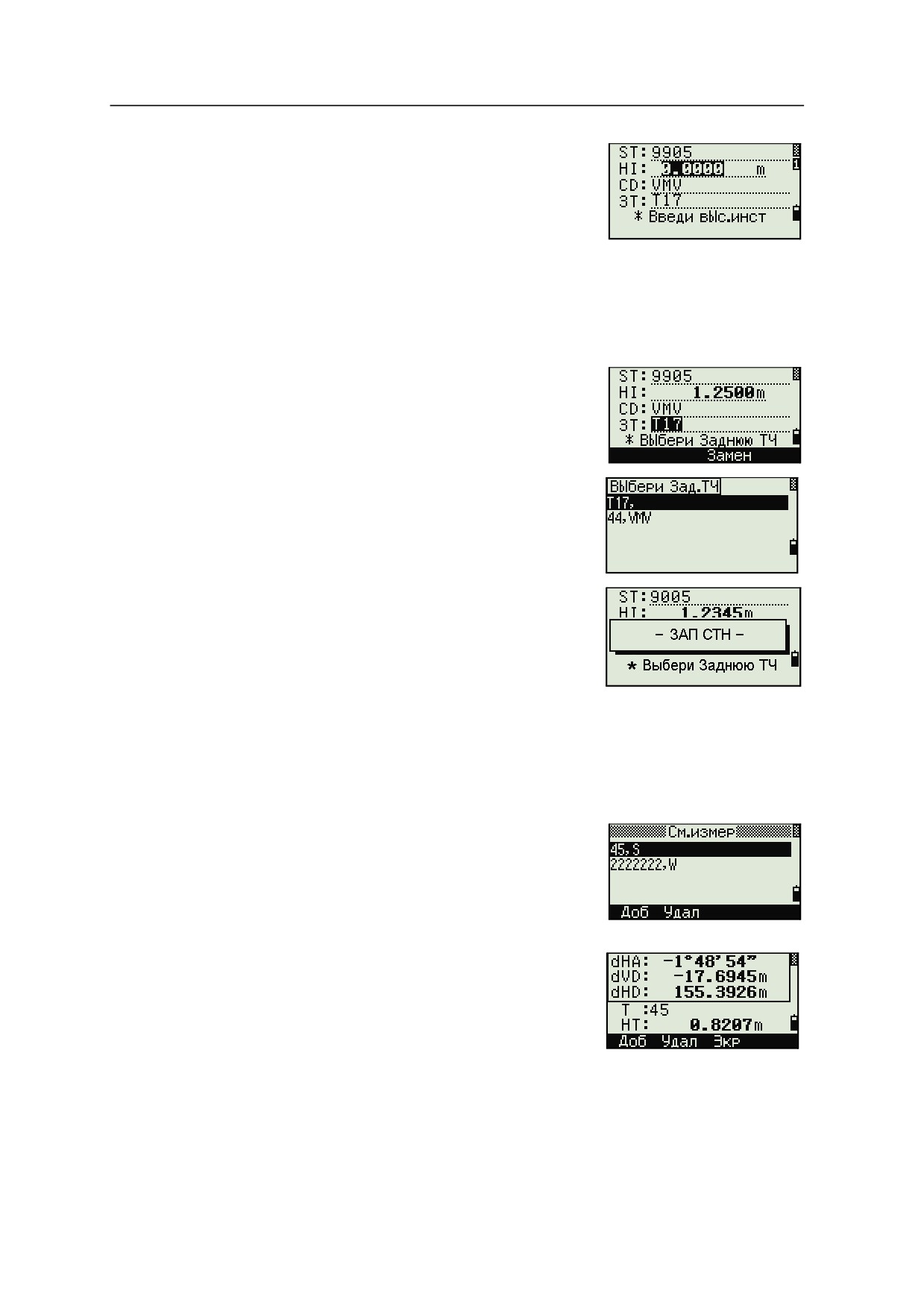

4 Применение

9.

Введите высоту инструмента, если это

требуется и нажмите [ENT]. В поле ST по

умолчанию устанавливается значение

«последняя запись PT+1».

10. Имя точки можно изменить, если установить

курсор в поле ST и редактировать или

поменять текст.

Примечание. Если в поле Разм.СТ вы установили Да, в поле ST по умолчанию

появится последний номер ST + 1. Подробнее об этом см. Прочие параметры,

стр. 138.

11. В качестве задней точки по умолчанию будет

первая измеренная точка.

12. Чтобы изменить ЗТ, нажмите программную

кнопку Замен.

13. Выберите заднюю точку ЗТ и нажмите

клавишу [ENT].

14. Для завершения засечки нажмите [ENT] когда

курсор находится в поле ЗТ.

Примечание. Для вычисления засечки должны

быть произведены измерения углов минимум на 3

точки или одно угловое измерение и одно

измерение расстояния и угла. Высота станции

может быть вычислена, если измерялось расстояние. Если расстояние не

измерялось, то высота станции рассчитывается с использованием только

угловых измерений на точки с известными трехмерными координатами.

Дополнительные возможности: просмотр и удаление измерений засечки

Нажмите программную клавишу См в экране

вычисления станции (сигма или координаты) для

контроля измерений на каждой точке.

dHA Распределенная ошибка ГК по каждому

направлению

dVD Вертикальная ошибка между измеренным и

вычисленным расстоянием

dHD Ошибка по горизонтальному проложению между

измеренным и вычисленным расстоянием

82

Применение

4

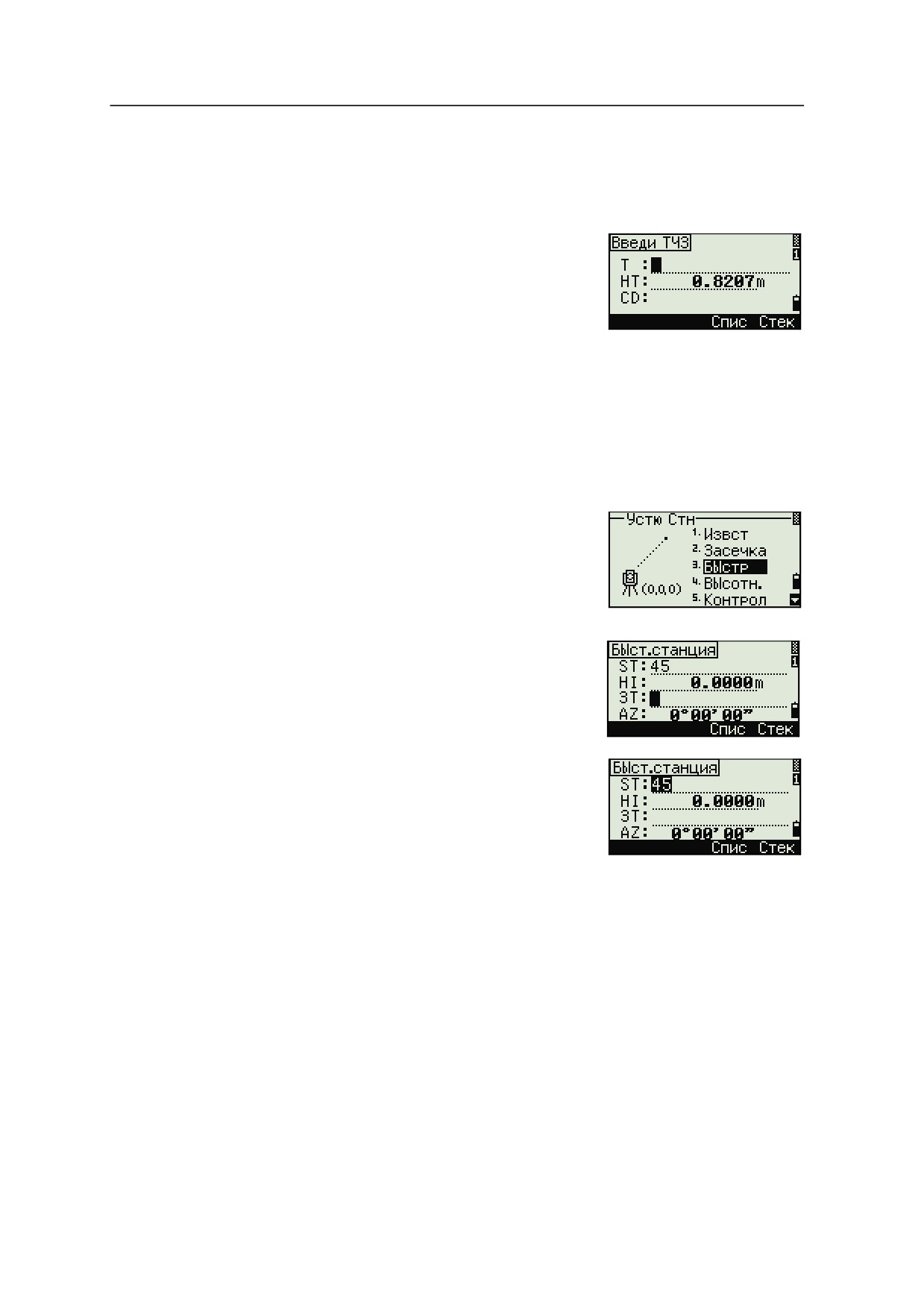

Если требуется удалить измерение (возможно из-за больших ошибок),

установите курсор на ту точку, которую надо удалить, и затем нажмите

программную клавишу Удал. После удаления, координаты станции будут

автоматически перевычислены.

Чтобы продолжить наблюдения, нажмите

программную клавишу Доб. Появится экран для

ввода следующей точки.

Быстрая установка станции без ввода координат

Точка станции (ST) в этой функции определяется как точка с новым номером.

Для новой точки координаты сохраняются как MP (0, 0, 0). Если станция ST

была вручную изменена на известную точку, то установка станции

производится с координатами этой точки.

1.

Для быстрой установки станции нажмите

клавишу [3] или выберите Быстр в меню

установки станции.

ST

Точка станции (по умолчанию - последняя

записанная точка ТЧ+1 или ST+1 (в зависимости

от установки в поле Разм.СТ)

HI

Высота инструмента

BS

Задняя точка (пусто)

AZ

Азимут на заднюю точку (по умолчанию - ноль)

2.

По умолчанию задней точке номер не

присваивается. Оставьте это поле пустым

или введите имя задней точки.

3.

Азимут на заднюю точку (AZ) по умолчанию

равен нулю, новы можете изменить это

значение.

4.

Чтобы завершить установку станции, наведитесь на заднюю точку и

нажмите [ENT].

Когда вы нажимаете [ENT] в поле AZ, в полях HA и AZ устанавливаются

введенные вами значения.

Примечание. Даже если точки ST и ЗТ являются известными точками, эта

функция не вычисляет угол на заднюю точку AZ автоматически. Для

вычисления AZ между двумя известными точками (ST и ЗТ) используйте

функцию Уст. Стн > Извест. Дополнительная информация содержится в разделе

Установка станции по точке с известными координатами или азимутом,

стр. 76.

83
