ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ РЕГУЛИРУЕМЫЙ ВЫСОКОВОЛЬТНЫЙ СЕРИИ ВЧРП. Руководство по эксплуатации БКЖИ.674712.142РЭ - часть 1

Содержание

1 Описание и работа......................................................................................................................8

1.1 Описание и работа изделия................................................................................................8

1.2 Описание и работа составных частей изделия...............................................................20

2 Использование по назначению................................................................................................29

2.1 Эксплуатационные ограничения......................................................................................29

2.2 Подготовка изделия к использованию............................................................................31

2.3 Использование изделия.....................................................................................................46

2.4 Действия в экстремальных ситуациях.............................................................................63

3 Техническое обслуживание.....................................................................................................66

4 Т екущий ремонт.......................................................................................................................71

4.1 Текущий ремонт изделия..................................................................................................71

4.2 Текущий ремонт составных частей изделия...................................................................72

5 Хранение....................................................................................................................................97

5.1 Правила постановки изделия на хранение и снятия его с хранения............................97

5.2 Перечень составных частей изделия с ограниченными сроками хранения.................97

5.3 Перечень работ, правила их проведения, меры безопасности при подготовке изделия

к хранению, при кратковременном и длительном хранении изделия, при снятии изделия с хранения.................................................................................................................................97

5.4 Условия хранения изделия...............................................................................................98

5.5 Предельные сроки хранения в различных климатических условиях...........................98

6 Транспортирование..................................................................................................................99

6.1 Требования к транспортированию изделия и условиям, при которых оно должно

осуществляться........................................................................................................................99

6.2 Порядок подготовки изделия дня транспортирования различными видами

транспорта................................................................................................................................99

6.3 Способы крепления изделия для транспортирования его различными видам!

транспорта................................................................................................................................99

6.4 Поряцок погрузки и выгрузки изделия и меры предосторожности...........................100

7 Утилизация..............................................................................................................................101

7.1 Меры безопасности.........................................................................................................101

7.2 Сведения и проводимые мероприятия по подготовке и отправке изделия на

утилизацию.............................................................................................................................101

7.3 Перечень утилизируемых составных частей (расчетный)..........................................101

7.4 Перечень утилизируемых составных частей, выявляемых по результатам текущего

ремонта, ТО и хранения (см. также табл. 4.1)....................................................................102

7.5 Показатели утилизации...................................................................................................102

7.6 Методы утилизации, если изделие представляет опасность для жизни, здоровья

людей и окружающей среды после окончания срока службы (эксплуатации)...............102

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ И ОБОЗНАЧЕНИЙ..........................................103

ПРИЛОЖЕНИЕ А (справочное) Номенклатурный ряд ВЧРП..........................................104

ПРИЛОЖЕНИЕ Б (справочное) Массогабаритные номенклатурные показатели ВЧРП.......................................................................................................107

Руководство по эксплуатации предназначено для изучения принципа работы многоуровневого преобразователя частоты регулируемого высоковольтного серии ВЧРП с целью обеспечения его правильной эксплуатации и квалифицированного обслуживания в составе промышленных установок.

РЭ включает в себя описание оборудования, названия его составных частей, принципа управления, принципов эксплуатации, устранения ошибок, технического обслуживания.

РЭ рассчитано на обслуживающий персонал, прошедший специальную подготовку по техническому использованию и обслуживанию высоковольтных устройств (свыше 1000 В), а также устройств с цифровой и аналоговой микроэлектроникой и силовой полупроводниковой техникой.

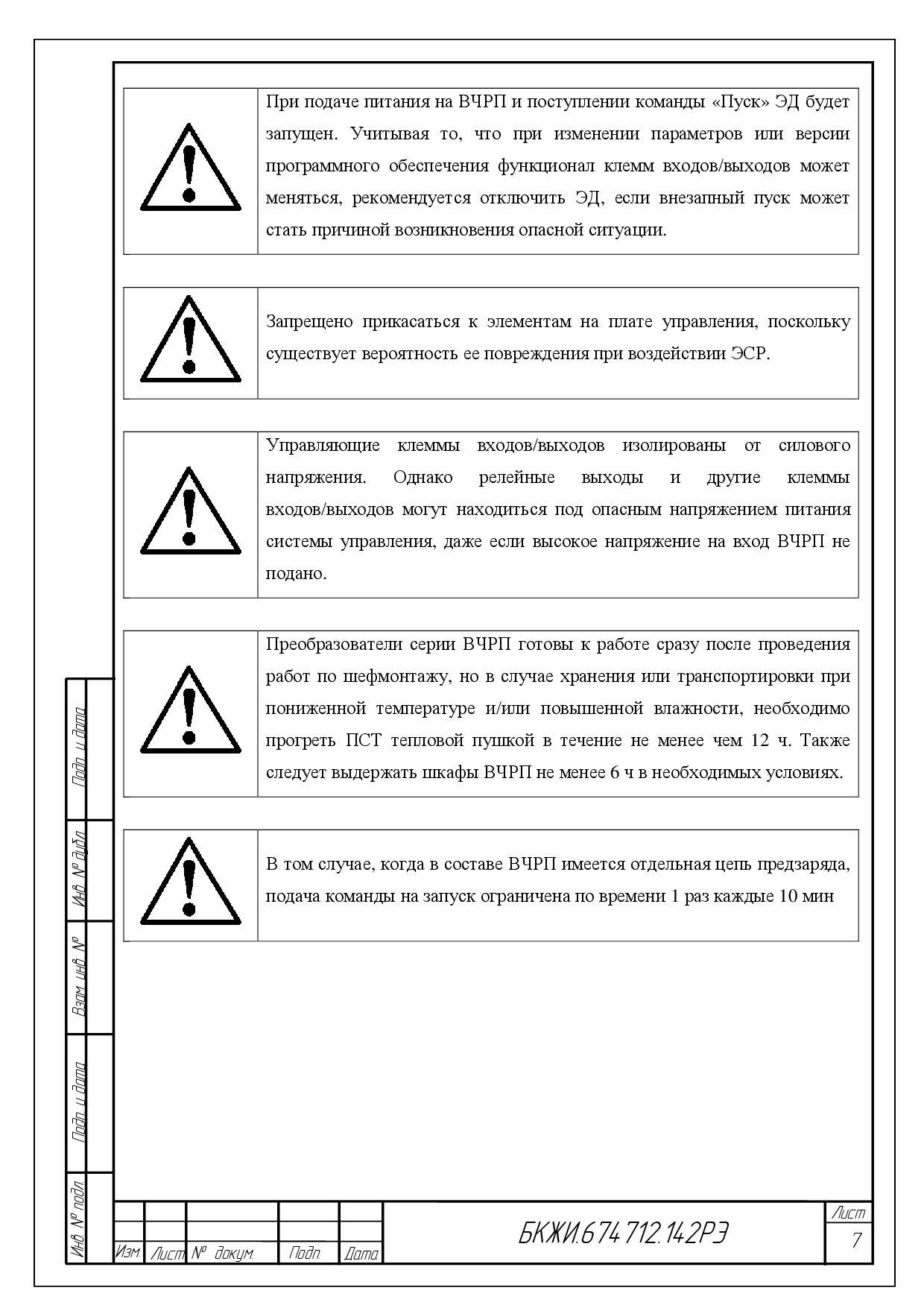

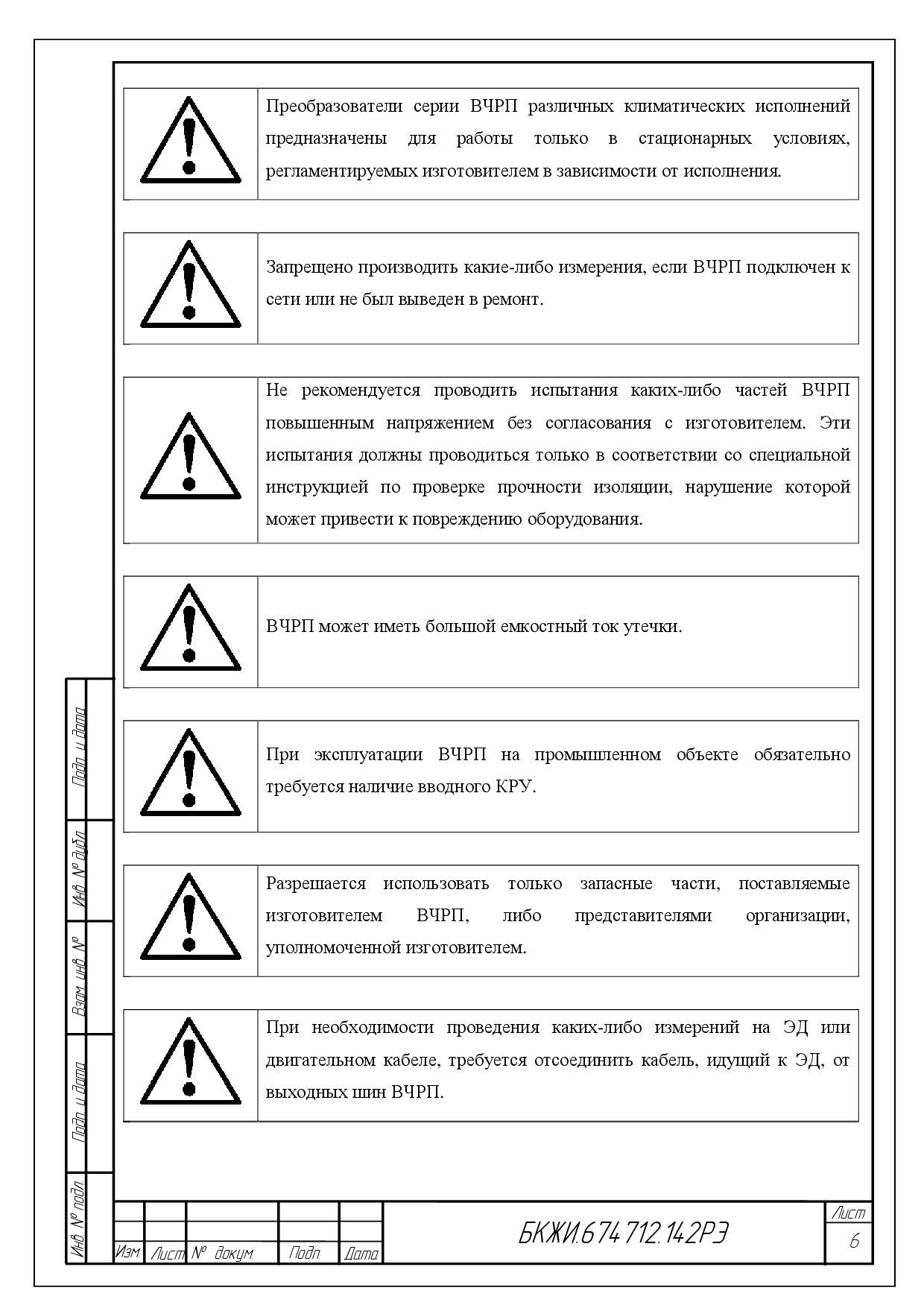

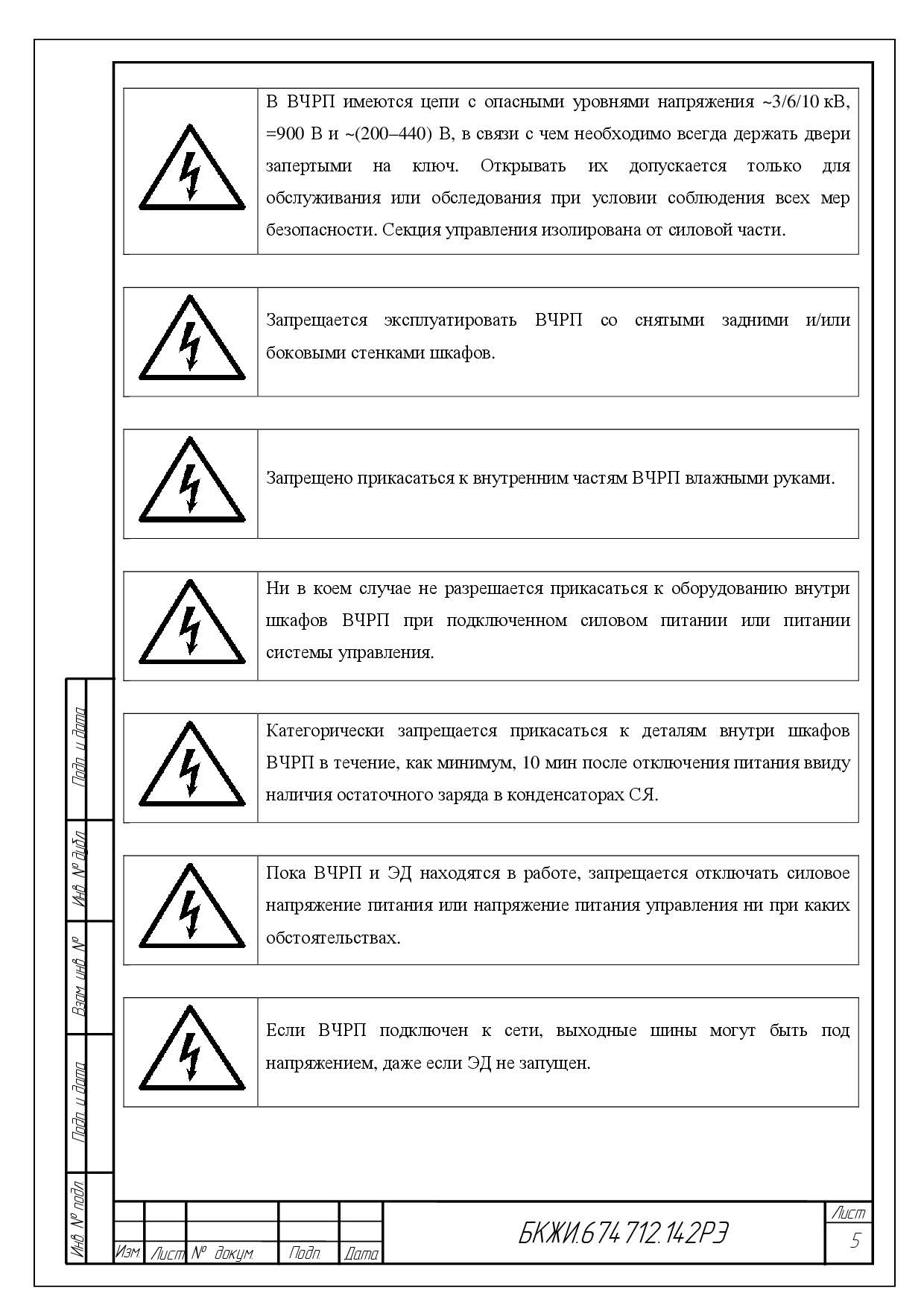

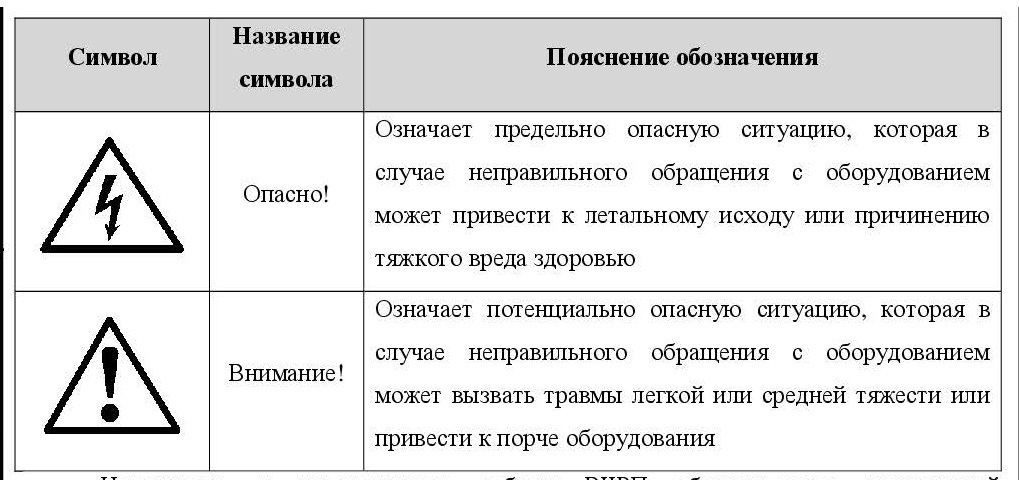

В РЭ имеются разделы, выделенные предупреждающими символами, на которые необходимо обратить особое внимание:

Надежность и долговечность работы ВЧРП обеспечивается надлежащей эксплуатацией, техническими и организационными мероприятиями, изложенными в данном руководстве, поэтому соблюдение всех требований настоящего РЭ обязательно.

В случае эксплуатации ВЧРП с нарушением условий, приведенных в данном руководстве, изготовитель не несет ответственность за его корректную работу и безопасность для обслуживающего персонала.

В случае проведения каких-либо регламентных работ (пуско-наладка, техническое обслуживание, ремонт, испытания) уполномоченный персонал обязан соблюдать указанные далее меры безопасности.

1 Описание и работа
1.1 Описание и работа изделия

1.1.1 Назначение изделия

1.1.1.1 Преобразователи частоты серии ВЧРП предназначены для частотного пуска и регулирования скорости вращения высоковольтных АД и СД. обеспечивающих работу технологических устройств различного назначения.

1.1.1.2 Область применения ВЧРП - дутьевые вентиляторы, дымососы, насосы подачи воды, циркуляционные насосы, питательные насосы, насосы различного назначения, нефтяные насосы, компрессоры, мельницы, дробилки и другие механизмы на объектах общепромышленного назначения.

1.1.1.3 ВЧРП шкафного исполнения (дпя внутреннего применения) предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом в закрытом отапливаемом помещении (климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150). По требованию заказчика ВЧРП могут поставляться в БМЗ для наружного применения, предназначенном для эксплуатации ВЧРП в макроклиматических районах с умеренным и холодным климатом вне помещения (климатическое исполнение УХЛ. категория размещения 1 поГОСТ 15150).

1.1.1.4 Верхнее рабочее значение предельной температуры окружающего воздуха при эксплуатации - плюс 40 °С, нижнее рабочее значение температуры - плюс 1 °С.

Среднегодовое значение относительной влажности - 60 % при плюс 20 °С.

Верхнее значение относительной влажности - 85 % при плюс 25 °С.

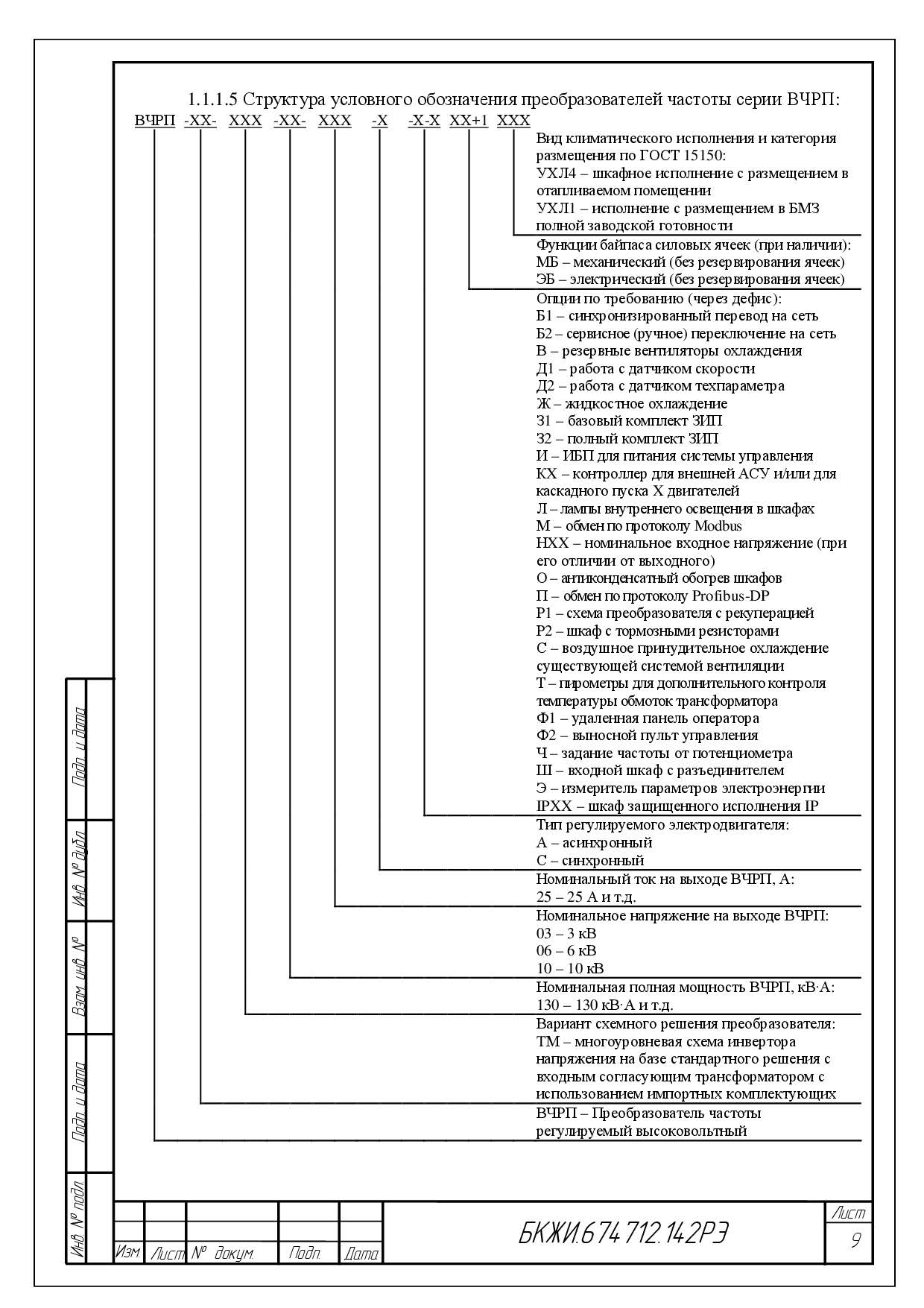

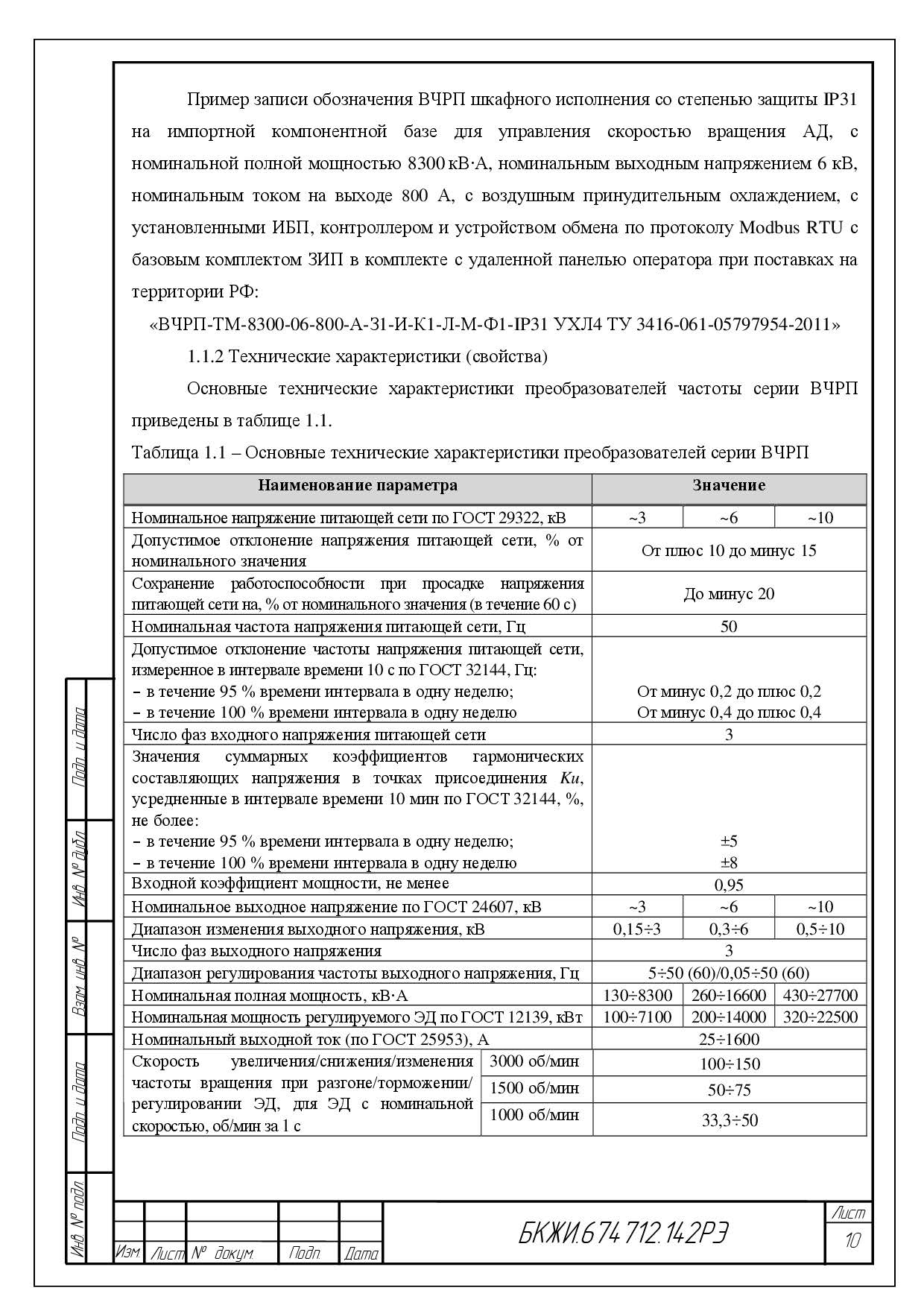

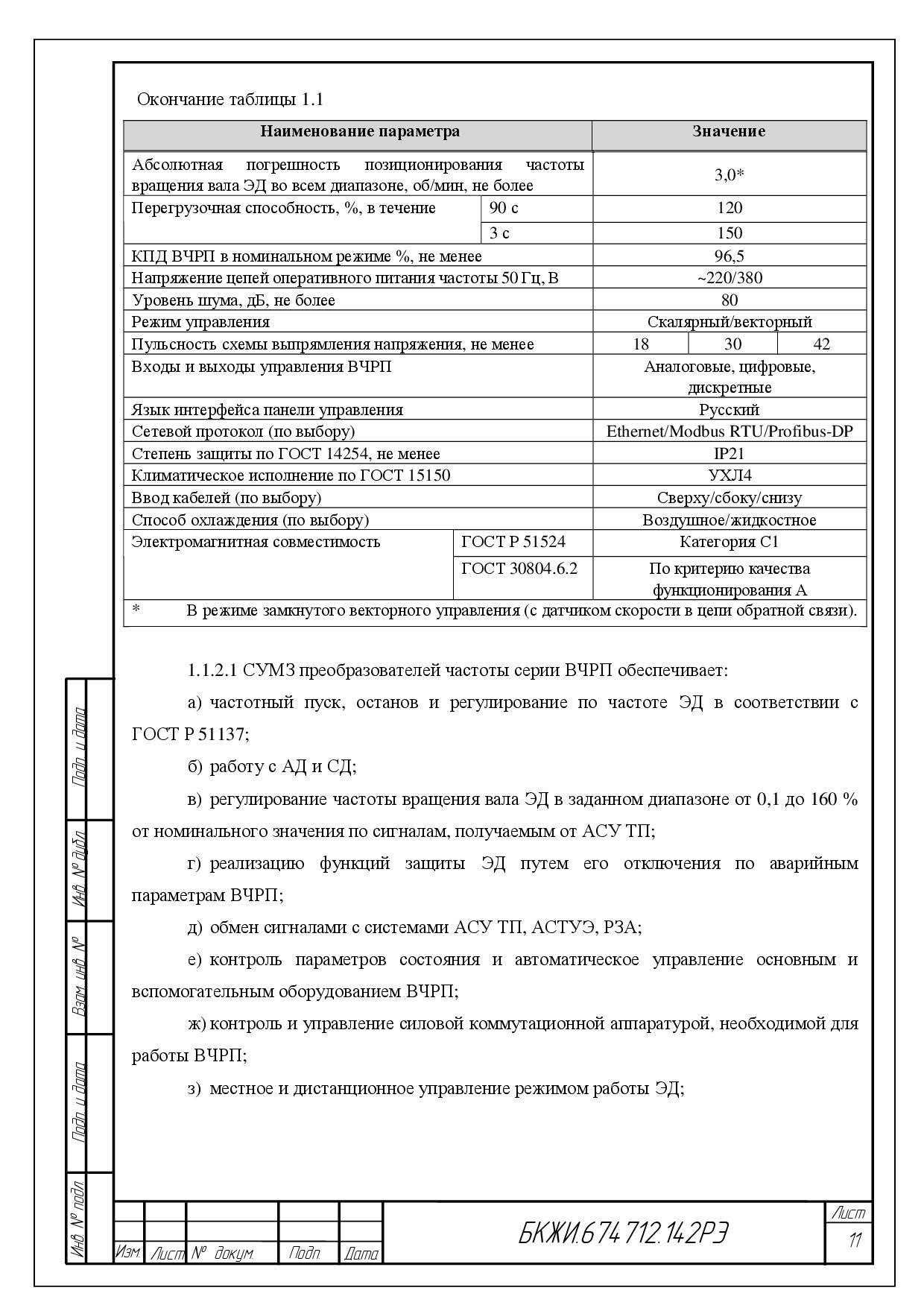

и) исключение самопроизвольной подачи напряжения на ЭД в нулевом положении органов управления;

к) обеспечение возможности пропуска критических частот вращения ротора ЭД в рабочем диапазоне регулирования частоты (не менее трех точек);

л) автоматический самозапуск ЭД при восстановлении напряжения после глубоких провалов напряжения питания (снижение напряжения ниже 80 % от номинального значения) и/или после перерыва электроснабжения длительностью до 2,5 с с определением текущей частоты вращения выбегающего ЭД, при этом время, за которое ВЧРП определяет текущую частоту вращения выбегающего ЭД, не превышает 3 с;

м) сохранение работоспособности после внезапного отключения питающего выключателя без повреждения оборудования ВЧРП, отключения СУМЗ и прекращения выдачи данных о числе оборотов ротора ЭД;

н) реверс ЭД.

СУМЗ ВЧРП в режиме замкнутого векторного управления (с датчиком обратной связи по скорости) дополнительно к указанному выше обеспечивает:

а) точность поддержания скорости;

б) возможность автоматического регулирования значений ускорения/замедления с заданной точностью;

в) заданные значения перерегулирования частоты вращения при изменении задания и время отработки сигнала;

г) ограничение значений тока ЭД в динамических режимах и при перегрузках на заданном уровне с заданной точностью.

1.1.2.2 ВЧРП осуществляет работу в одном из выбранных оператором режимов управления:

- местный - от МПУ на двери секции управления ВЧРП;

- дистанционный 1 -отВПУ;

- дистанционный 2 - от АСУ ТП по сигналам, передаваемым по одному из промышленных протоколов (Modbus RTU, Profibus-DP, Device Net, IS Bus) с использованием интерфейса RS485.

1.1.2.3 В преобразователях серии ВЧРП реализованы следующие селективные защиты от:

- внешних и внутренних перенапряжений;

- КЗ и тока перегрузки;

- несимметрии токов фаз;

- повышения и погашения напряжения;

- недопустимого снижения (исчезновения) питающего и оперативного напряжения;

- перегрева преобразовательных ячеек (модулей) и трансформаторов;

- пробоя полупроводниковых силовых ключей;

- нарушения связи в цепях управления;

- неисправности в системе питания цепей управления;

- отказа системы охлаждения (охлаждающих вентиляторов);

- несанкционированного проникновения во внутреннее пространство шкафов ВЧРП;

- внешней неисправности (при отклонении регулируемого технологического параметра) по отдельному входу;

- от заклинивания (стопорения) вала ЭД.

Преобразователи частоты ВЧРП имеют световую сигнализацию о состоянии (включенном и отключенном) и о срабатывании защит.

1.1.2.4 Шкафы и секции ВЧРП, в которых элементы находятся под напряжением свыше 1000 В, снабжены блокировками, препятствующими включению преобразователя при открытых дверях шкафов (секций) и/или снимающими напряжение при открывании любой из дверей силовых шкафов (секций) в процессе работы.

1.1.2.5 Интерфейс ВЧРП состоит из следующих сигналов входа/выхода:

- два аналоговых входа для сигналов 4н-20 мА с разрешением 12 бит;

- пять запрограммированных входов для дискретных сигналов «Пуск», «Стоп», «Разрешение пуска», «Сброс аварий» и «Аварийный останов» (=24 В/20 мА);

- четыре программируемых входа дпя дискретных сигналов (=24 В/20 мА);

- четыре аналоговых выхода сигналов 4-20 мА с разрешением 12 бит;

- семь запрограммированных внешних дискретных релейных выходов дпя выдачи сигналов «Аварийное отключение КСО», «В работе/Остановлен», «Авария», «Тревога», «Критическая авария», «Готовность», «Местньш/Дистанционный», питаемых от внешнего источника питания либо -220 В/1 А, либо =100 В/0,2 А, либо =24 В/1 А;

- три программируемых внешних дискретных релейных выхода дпя выдачи сигналов управления и состояния, питаемых от внешнего источника питания либо -220 В/1 А, либо =100 В/0,2 А, либо =24 В/1 А.

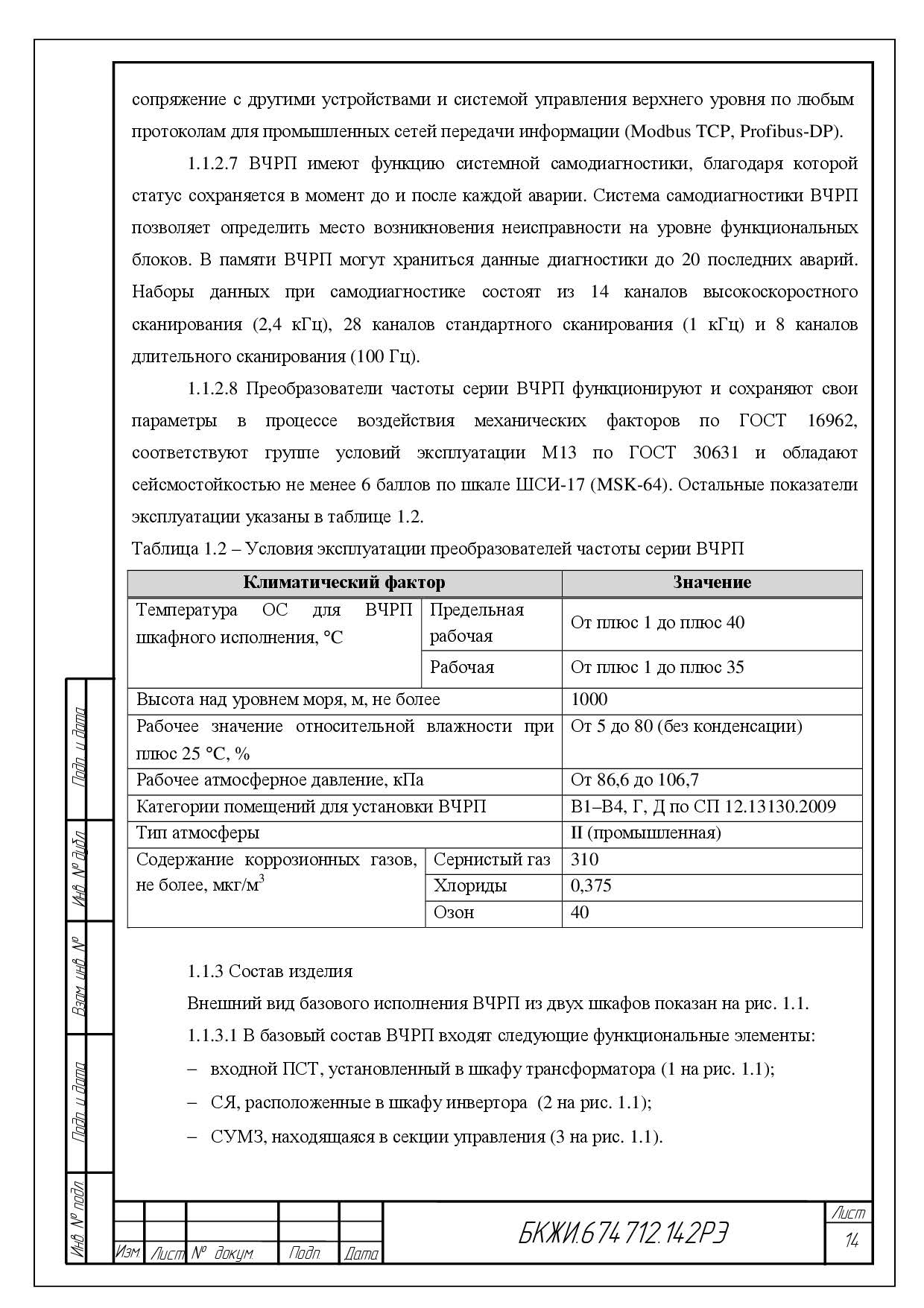

1.1.2.6 Система управления ВЧРП имеет стандартный интерфейс типа RS485 с обменом по протоколу Modbus RTU. По согласованию с заказчиком, возможно
