РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА НА НАПРЯЖЕНИЕ 20, 35 кВ. Техническая информация БКЖИ.670221.004Д1 - часть 3

2.2 Порядок установки и монтаж

2.2.1 Порядок установки и монтаж РУ внутренней установки

2.2.1.1 Перед установкой РУ внутренней установки должны быть закончены все основные отделочные работы. Помещение должно быть очищено от пыли и строительного мусора, высушено и должны быть созданы условия, предотвращающие его увлажнение. Отделку чистого пола в помещениях подстанции рекомендуется производить после окончания монтажа камер.

2.2.1.2 До начала монтажа необходимо проверить правильность выполнения строительной части подстанции. Неправильное ее выполнение может привести к деформации корпусов, что, в свою очередь, потребует дополнительной регулировки многих элементов конструкции.

2.2.1.3 При установке шкафов на закладные основания к ним предъявляются следующие требования:

- закладные основания должны быть выполнены из металлических пластин, позволяющих непосредственную приварку к ним шкафов;

- неплоскостность несущих поверхностей пластин не должна превышать одного миллиметра на площади основания шкафа. В случае необходимости закладные основания должны быть выровнены применением металлических прокладок, которые привариваются к пластинам;

- закладные пластины в двух местах должны быть соединены с контуром заземления полосовой сталью сечением не менее 5x40 мм.

2.2.1.4 Транспортировку шкафов к месту установки производить в упакованном виде. Перед распаковкой произвести внешний осмотр каждого транспортного места. Обнаруженные повреждения и дефекты, а также выявленную некомплектность необходимо оформить актом. Устранить некомплектность необходимо до начала монтажа.

2.2.1.5 Распаковка шкафов и комплектующего оборудования производится с учетом последовательной сборки и монтажа. Длительные промежутки времени между распаковкой камер и их установкой на монтируемом месте не допускаются. В случае вынужденных перерывов при установке и монтаже, распакованные и смонтированные камеры необходимо тщательно укрыть водонепроницаемой пленкой или бумагой.

При распаковке и монтаже необходимо контролировать маркировку всех монтажных единиц.

2.2.1.6 Высоковольтные шкафы следует транспортировать к месту монтажа только в вертикальном положении, используя специальные стропы. Внутри здания, где нет подъемных механизмов, их перемещают, главным образом, с помощью катков, подкладываемых под основание камер.

2.2.1.7 Установку РУ необходимо предусмотреть таким образом, чтобы основание шкафов было на уровне чистого пола. Отделку чистого пола в помещении подстанции рекомендуется производить после окончания монтажа.

2.2.1.8 До начала монтажа РУ внутренней установки следует проверить правильность выполнения проема для контрольных кабелей.

2.2.1.9 Монтаж шкафов производится в соответствии со схемой электрического расположения в следующей последовательности:

а) установить крайнюю камеру подстанции и только после проверки правильности ее установки приступить к установке следующей камеры. Камера установлена правильно, если:

1) нет качаний шкафа (для устранения качания и перекосов допускается применение стальных прокладок толщиной не более 2 мм);

2) основание шкафа расположено горизонтально (установить по уровню);

3) нет наклона шкафа по фасаду и по глубине (отсутствие наклона проверяется отвесом);

4) обеспечено плотное прилегание стенок двух рядом установленных шкафов (в случае неплотного прилегания стенок возможна деформация корпусов камер при стягивании их стыковочными болтами);

б) соединить шкафы между собой болтовыми соединениями;

в) произвести закрепление (сбалчивание или приварку) шкафов к закладным конструкциям;

г) произвести монтаж сборных шин в соответствии со схемой монтажа.

2.2.1.10 Произвести монтаж магистральных шинок вспомогательных цепей. Для монтажа используется жгут проводов, входящий в комплект поставки.

2.2.2 Порядок установки и монтаж РУ наружной установки

2.2.2.1 РУ допускаются к монтажу и эксплуатации по результатам входного контроля эксплуатирующей организации, в ходе которого проверяется комплектность,

отсутствие повреждений составляющих деталей и узлов, целостность защитного покрытия.

2.2.2.2 Размещение и монтаж производится в соответствии с сопроводительной документацией, а также правилами техники безопасности.

2.2.2.3 Монтаж производится в соответствии с инструкцией по монтажу предприятия-изготовителя, а также в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором 12 апреля 1969 г., и ПУЭ.

2.2.2.4 До начала монтажа должен быть подготовлен фундамент, проверены оси, размеры и соответствие фундамента чертежам строительной части.

Приёмка от строительной организации фундамента производится по акту.

Тип фундамента (ленточный или свайный железобетонный) определяется проектом строительной части.

2.2.2.5 После доставки модульных блоков РУ наружной установки на место монтажа их разгружают, снимают заглушки проёмов, убирают транспортные крепления, проводят внешний осмотр, проверяют наличие пломб, комплектность и т.п.

2.2.2.6 Монтаж РУ наружной установки рекомендуется производить в следующей последовательности:

1) установить крайний модульный блок на фундамент, выполнив перед этим разметку его установки, демонтировать подъёмные блоки;

2) временно закрепить модульный блок к закладным при помощи сварки в двух точках на внешней стороне блок-бокса;

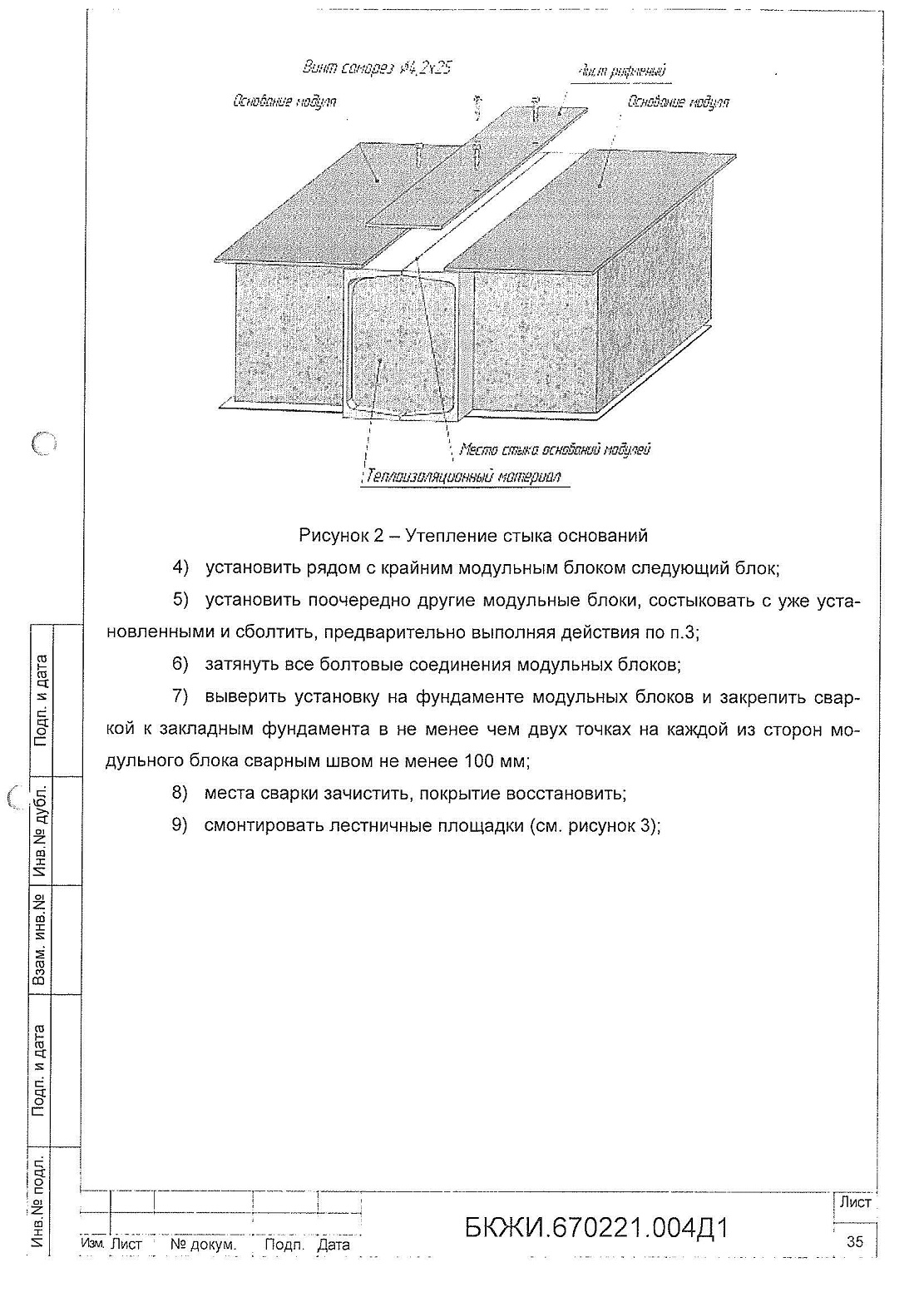

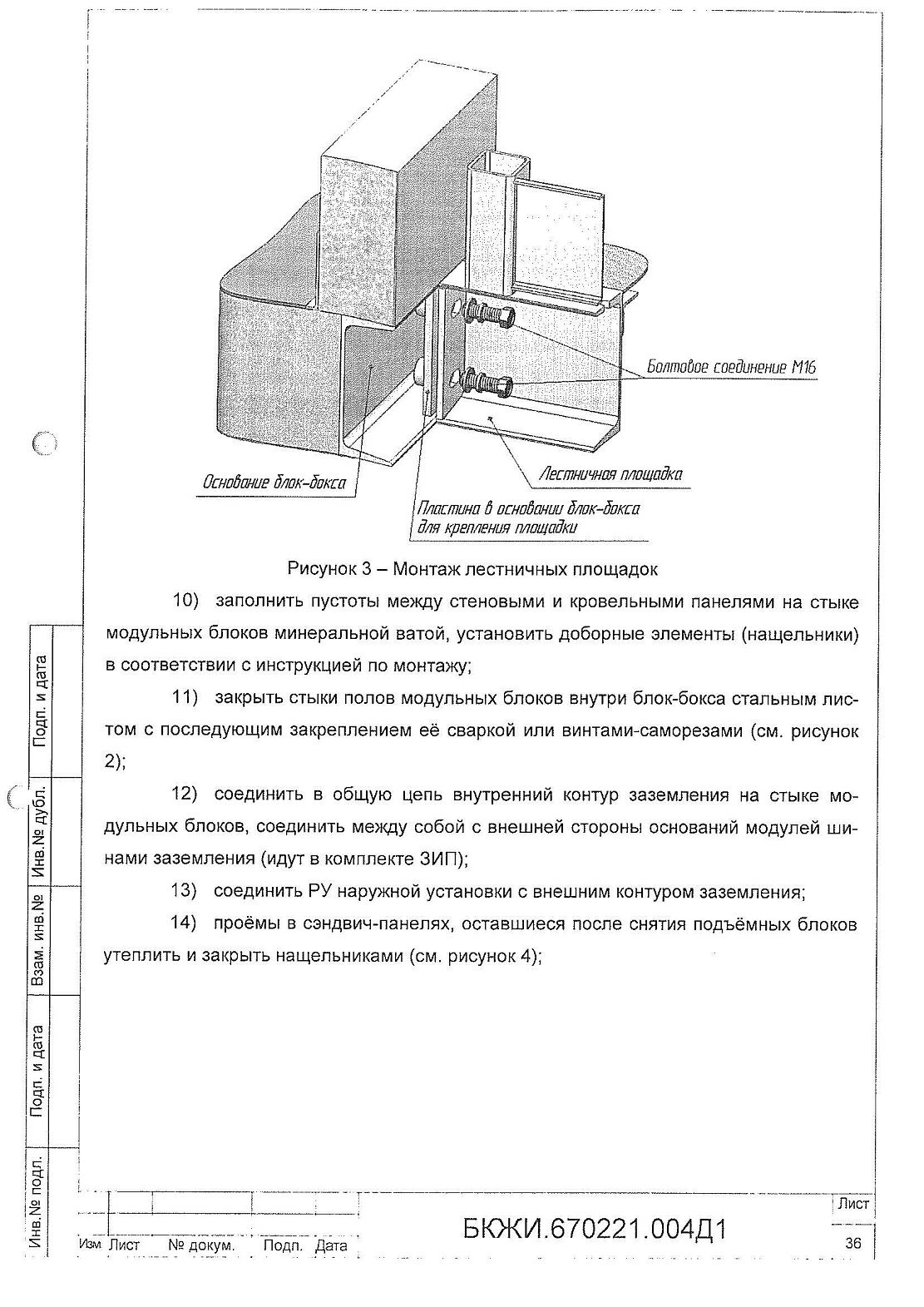

3) заполнить пустоты в основании на стыке модульных блоков теплоизоляционным материалом, обёрнутым в полиэтиленовую плёнку (см. рисунок 2);
