Brother DCP-9020CDW. Руководство

Загрузка бумаги

Конверты

Аппарат позволяет выполнять печать на
конвертах большинства типов. Однако при
работе с некоторыми конвертами могут
возникнуть неполадки с подачей или с
качеством печати из-за особенностей их
конструкции. Края конвертов должны быть
прямыми, плотно согнутыми. Конверт
должен быть плоским, не мешковатым и
не слишком тонким. Используйте только
высококачественные конверты и
сообщайте поставщику, что конверты
предназначены для использования в
лазерном аппарате.

Конверты можно загружать только через
слот для ручной подачи.

Рекомендуется произвести пробную
печать и убедиться, что результаты
печати соответствуют ожидаемым.

Нерекомендованные типы
конвертов

ВАЖНАЯ ИНФОРМАЦИЯ

НЕ ИСПОЛЬЗУЙТЕ конверты
следующих видов:

•

поврежденные, изогнутые, помятые
или имеющие необычную форму
конверты

•

слишком глянцевые или
текстурированные конверты

•

конверты с застежками, скрепками
или завязками

•

конверты со самоклеющимися
клапанами

•

конверты объемного типа

•

плохо отфальцованные конверты

•

конверты с тиснением (с выпуклыми
надписями)

•

конверты с текстом, ранее
напечатанным на лазерном или
светодиодном аппарате

•

конверты с печатным текстом на
внутренней стороне

•

конверты, которые нельзя сложить в
ровную стопку

•

конверты из бумаги, плотность
которой превышает
рекомендованную для
использования в аппарате

•

конверты с непрямыми краями или
не строго прямоугольной формы

•

конверты с окошками, отверстиями,
вырезами и перфорацией

•

конверты с клеем, нанесенным на
показанных ниже областях

•

конверты с двойными клапанами
(

как показано на рисунке ниже)

•

конверты, продающиеся с
незагнутыми клапанами

•

конверты, клапаны которых загнуты
(

как показано на рисунке ниже)

Глава 2

Использование любого из
перечисленных типов конвертов может
привести к повреждению аппарата. На
такие повреждения может не
распространяться гарантия компании
Brother

или соглашение на сервисное

обслуживание.

Иногда могут возникать проблемы с
подачей бумаги, вызванные толщиной,
форматом и формой клапана
используемых конвертов.

Наклейки

Данный аппарат может выполнять печать
на наклейках большинства типов,
предназначенных для лазерных
принтеров. Наклейки должны иметь
клейкий слой на акриловой основе, так как
этот материал более стабилен при
высоких температурах в узле
термозакрепления тонера. Клейкий слой
не должен входить в контакт с деталями
аппарата, так как лист с наклейками может
приклеиться к фотобарабану или роликам
и привести к замятию и ухудшению
качества печати. Между наклейками не
должно быть открытых участков клейкого
слоя. Наклейки должны быть
расположены так, чтобы они покрывали
всю длину и ширину листа. При
использование наклеек с промежутками
наклейки могут отклеиться, что приводит к
серьезному замятию и ухудшению
качества печати.

Все наклейки, используемые в данном
аппарате, должны выдерживать
температуру 200

°C в течение 0,1 секунды.

Наклейки можно загружать только через
слот для ручной подачи.

Загрузка бумаги

Нерекомендованные типы наклеек

Не используйте поврежденные,
изогнутые, помятые или имеющие
необычную форму наклейки.

ВАЖНАЯ ИНФОРМАЦИЯ

•

НЕ ЗАГРУЖАЙТЕ частично
использованные листы наклеек. Листы
с открытыми участками клеевого слоя
(

на участках, с которых наклейки

отклеены) вызовут повреждение
аппарата.

•

НЕ ИСПОЛЬЗУЙТЕ наклейки повторно,
а также не загружайте ранее
использованные наклейки или листы,
на которых отсутствуют несколько
наклеек.

•

Листы с наклейками должны
удовлетворять требованиям к
плотности бумаги, описанным в данном
Руководстве пользователя. При
использовании наклеек с большей
плотностью возможны сбои подачи или
печати, которые могут привести к
повреждению аппарата.

Загрузка документов

Можно делать копии и сканировать с АПД
(

автоподатчик документов) и стекла

сканера.

Использование
автоподатчика документов
(

АПД)

АПД вмещает до 35 страниц и подает
каждый лист отдельно. Рекомендуется
использовать стандартную бумагу
плотностью 80 г/м

;

перед загрузкой в АПД

стопку листов следует распушить.

Поддерживаемые форматы
документов

Загрузка документов

ВАЖНАЯ ИНФОРМАЦИЯ

•

НЕ ОСТАВЛЯЙТЕ толстые документы
на стекле сканера. Это может привести
к замятию в АПД.

•

НЕ ИСПОЛЬЗУЙТЕ изогнутую,
имеющую складки, разорванную
бумагу, а также скрепленную
скрепками, склеенную клеем или
скотчем.

•

НЕ ИСПОЛЬЗУЙТЕ картон, газетную
бумагу или ткань.

•

Во избежание повреждения аппарата
при использовании АПД НЕ ТЯНИТЕ
документ в момент подачи.

ПРИМЕЧАНИЕ

•

Инструкции по сканированию
документов, не подходящих для подачи
через АПД, см. в разделе Со стекла
сканера uu стр. 37.

•

При загрузке документа из нескольких
страниц легче использовать АПД.

•

Если документ написан чернилами или
на нем есть корректор, убедитесь, что
чернила или корректор полностью
высохли.

Откиньте опорный щиток АПД (1).
Поднимите и откиньте выходной
откидной опорный щиток АПД (2).

Тщательно расправьте загружаемую
стопку.

Уложите листы документа лицевой
стороной вверх, верхним краем
вперед в АПД так, чтобы на
сенсорном экране появилась
индикация АПД готов, а верхний
лист коснулся подающих роликов.

Загрузка документов

Длина:

147,3 - 355,6

мм

Ширина:

От 147,3 до 215,9 мм

Масса:

от 64 до 90 г/м

Загрузка документов

Отрегулируйте положение
направляющих для бумаги (1) по
ширине документа.

ПРИМЕЧАНИЕ

Инструкции по сканированию
нестандартных документов см. в
разделе Со стекла сканера uu стр. 37.

Со стекла сканера

Стекло сканера используется для
копирования и сканирования страниц книг
(

по одной странице).

Поддерживаемые форматы
документов

Загрузка документов

ПРИМЕЧАНИЕ

Чтобы можно было использовать
стекло сканера, АПД должен быть
пустым.

Поднимите крышку сканера.

Длина:

До 300,0 мм

Ширина:

До 215,9 мм

Масса:

До 2,0 кг

Выполнение

копирования

Ниже описана базовая операция
копирования.

Для загрузки документа выполните
одно из следующих действий:



Загрузите документ в АПД
лицевой стороной вверх (см.
Использование автоподатчика
документов (АПД) uu стр. 36).



Положите документ на стекло
сканера лицевой стороной вниз
(

см. Со стекла сканера

стр. 37).

Нажмите кнопку Копир

на

сенсорном экране.



На сенсорном экране отобразится
следующее:

Число копий
С помощью цифровой клавиатуры
введите количество копий.

Чтобы сделать несколько копий,
введите двузначное число (до 99).

Нажмите Цвет Старт или
Ч

б Старт.

Остановка копирования

Чтобы остановить копирование, нажмите

Предустановленные
настройки копирования

Можно копировать различные настройки,
запрограммированные в аппарате. Для
этого просто нажимайте соответствующую
настройку.

Имеются следующие предустановленные
настройки.



Квитанция



Стандартное



на

уд



на



сторон

.(1





Экон

бумаги

Загрузите документ.

Нажмите

(

Копир

Проведите пальцем влево или
вправо для отображения Квитанция,
Стандартное,

на

уд

на

сторон

.(1



или

Экон

бумаги, затем нажмите

нужный параметр.

Введите необходимое количество
копий.

Копирование

Глава 4

Выполните одно из следующих
действий:



Чтобы изменить дополнительные
настройки, перейдите к шагу f.



После изменения настроек
перейдите к шагу i.

Нажмите Параметры.

Проведите пальцем вверх или вниз,
либо нажмите a или b для
отображения доступных настроек,
затем нажмите нужную настройку.

Проведите пальцем вверх или вниз,
либо нажмите a или b, чтобы
отобразить доступные параметры,
затем нажмите новый параметр.
Повторите шаги g и h для каждой
настройки. После завершения
изменения настроек нажмите

ПРИМЕЧАНИЕ

Сохраните настройки в виде ярлыка,
нажав Сохранить

как

ярлык.

Нажмите Цвет Старт или
Ч

б Старт.

Параметры копирования

Можно изменить следующие параметры
копирования. Нажмите Копир

затем

Параметры. Проведите пальцем вверх
или вниз, либо нажмите a или b, чтобы
прокрутить параметры копирования. При
отображении требуемого параметра
нажмите его и выберите значение. После
завершения изменения настроек нажмите

(

Руководство по дополнительным

функциям)

Для получения дополнительной
информации об изменении следующих
настроек uuРуководство по
дополнительным функциям: Параметры
копирования:



Качество



Увеличение

уменьшение



Плотность



Контрастность



Стопка

Сорт



Макет страницы



на

уд



Регулировка цвета



стороннее копирование



Удаление цвета фона



Сохранить

как

ярлык

Печать документа

Устройство может получать данные с
компьютера и распечатать их. Для печати
с компьютера необходимо установить
драйвер принтера.

(

Для получения дополнительной

информации о настройках драйвера
принтера uuРуководство по
использованию программного
обеспечения.)

Установите драйвер принтера Brother
с компакт-диска (uuРуководство по
быстрой установке).

В открытом приложении выберите
команду “Печать”.

Выберите название аппарата в
диалоговом окне Печать и щелкните
Свойства (или Настройка в
зависимости от используемого
приложения).

В диалоговом окне Свойства
выберите настройки, которые
требуется изменить, затем щелкните
OK.



Формат бумаги



Ориентация



Число копий



Тип печатного носителя



Качество печати



Цветной / монохромный



Тип документа



Несколько страниц



Двусторонняя печать / Буклет



Источник бумаги

Чтобы начать печать, нажмите OK.

Печать с компьютера

Перед сканированием

Для использования аппарата в качестве сканера установите драйвер сканера. Если
аппарат используется по сети, настройте его с помощью TCP/IP-адреса.



Установите драйверы сканера с компакт-диска (uuРуководство по быстрой установке:
Установите пакет программ MFL-Pro Suite).



Настройте аппарат с помощью TCP/IP-адреса, если не удалось выполнить
сканирование по сети (uuРуководство по использованию программного обеспечения).

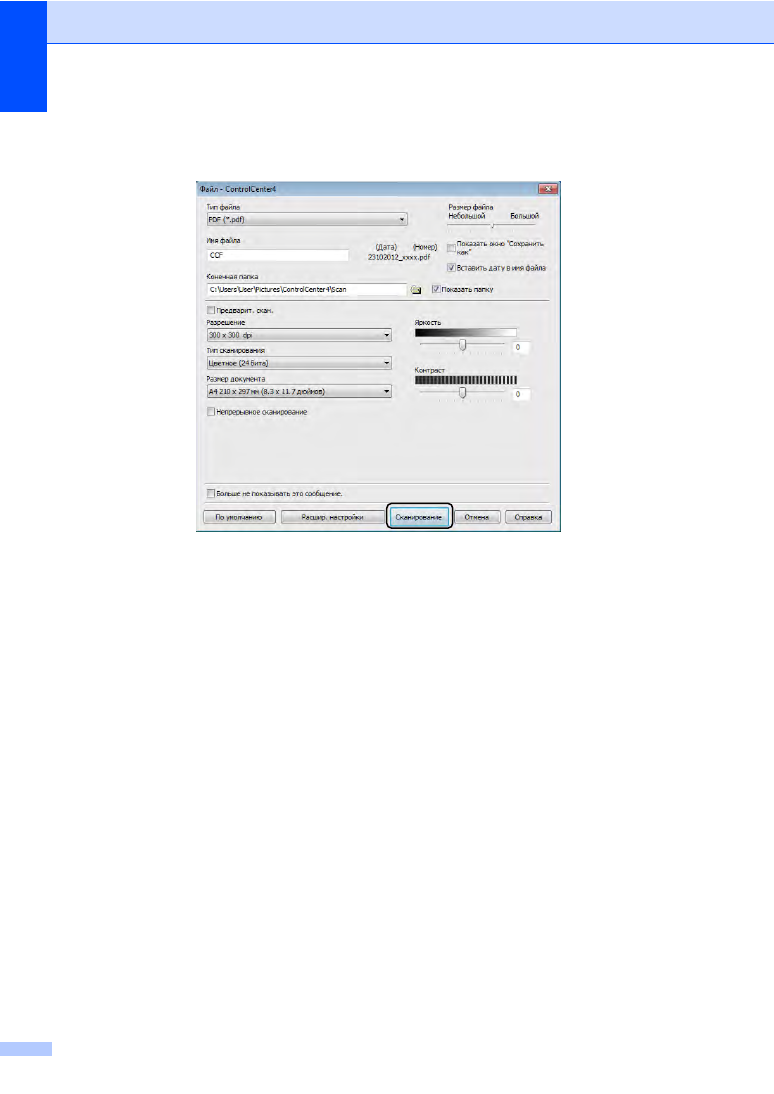

Сканирование документа с созданием PDF-

файла с помощью ControlCenter4 (Windows

)

(

Для пользователей Macintosh uuРуководство по использованию программного

обеспечения.)

ПРИМЕЧАНИЕ

Вид экранов на вашем компьютере может отличаться в зависимости от модели.

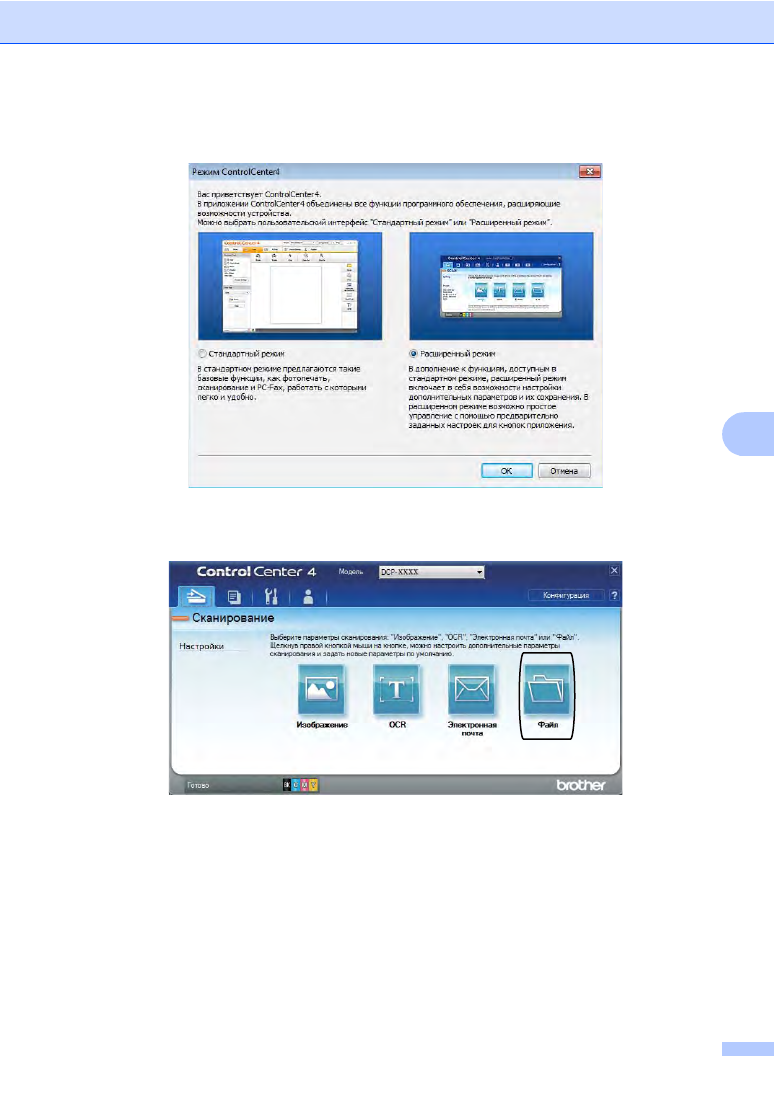

ControlCenter4 —

это программная утилита, позволяющая легко и быстро получать доступ

к часто используемым приложениям. Использование ControlCenter4 устраняет
необходимость вручную запускать определенные приложения. Можно использовать
ControlCenter4

на компьютере.

Загрузите документ (см. Загрузка документов uu стр. 36).

Следуйте инструкциям для используемой операционной системы.



(

Для Windows

XP, Windows Vista

и Windows

Откройте ControlCenter4: для этого щелкните

(

пуск) > Все программы >

Brother > XXX-XXXX (

где XXX-XXXX – название модели) > ControlCenter4. Будет

запущено приложение ControlCenter4.



(Windows

Щелкните

(Brother Utilities),

затем щелкните раскрывающийся список и

выберите название модели (если еще не выбрано). Щелкните значок
СКАНИРОВАНИЕ в левой навигационной панели, затем щелкните ControlCenter4.
Будет запущено приложение ControlCenter4.

Сканирование документов на

компьютер

Сканирование документов на компьютер

Сканирование документа в PDF-файл с
помощью сенсорного экрана

Загрузите документ (см. Загрузка документов uu стр. 36).

Нажмите Скан

Проведите пальцем влево или вправо для отображения в файл.

В центре сенсорного экрана будет отображаться значок ,

выделенный синим

цветом.

Нажмите

Если аппарат подключен к сети, нажмите имя компьютера.
Выполните одно из следующих действий:



Если нужно использовать настройки по умолчанию, перейдите к шагу i.



Если нужно изменить настройки по умолчанию, перейдите к шагу e.

Нажмите Параметры.

Нажмите Задать на сенсорной панели.
Нажмите Вкл

Настройте параметры Тип сканирования, Разрешение, Тип файла, Формат

сканир

и Удаление цвета фона необходимым образом.

Нажмите

Нажмите Старт.
Аппарат начнет процесс сканирования.

Глава 6

ПРИМЕЧАНИЕ

Доступны следующие режимы сканирования.

•

в сетев

папку (Windows

)

•

на

FTP

•

в эл

почту

•

в изображение

•

OCR

•

в файл

•

Сканир

. WS

(

сканирование с помощью веб-служб)

Только для пользователей Windows

(Windows Vista

SP2

или более поздней версии, Windows

Windows

(uu

Руководство по использованию программного обеспечения.)

Замена расходных материалов

Расходные материалы требуется заменять по мере сообщения аппаратом об окончании
срока их службы. Следующие расходные материалы можно заменять самостоятельно.

Использование материалов других производителей (кроме Brother) может привести к
снижению качества печати, эффективности работы оборудования и надежности аппарата.

ПРИМЕЧАНИЕ

Фотобарабан и тонер-картридж – это два разных расходных материала. Их необходимо
устанавливать как единый узел. Если тонер-картридж будет установлен в аппарат без
фотобарабана, может отобразиться сообщение Фотобарабан

Текущее обслуживание

Тонер-картридж

Блок фотобарабана

См. Замена тонер-картриджей uu стр. 51.

Название модели: TN-241BK, TN-241C,
TN-241M, TN-241Y, TN-245C, TN-245M, TN-245Y

См. Замена фотобарабанов uu стр. 58.

Название модели: DR-241CL (комплект из 4
фотобарабанов) или DR-241CL-BK,
DR-241CL-CMY (

одиночные фотобарабаны)

Ленточный картридж

Контейнер для отработанного тонера

См. Замена ленточного картриджа uu стр. 66.

Название модели: BU-220CL

См. Замена контейнера для отработанного
тонера uu стр. 70.

Название модели: WT-220CL

В таблице приведены сообщения, выводимые на сенсорный экран в режиме готовности.
Эти сообщения служат для заблаговременного предупреждения о необходимости замены
расходных материалов, прежде чем закончится срок их службы. Во избежание неудобств в
работе можно приобрести расходные материалы заранее, не дожидаясь прекращения
печати аппаратом.

Страницы формата A4 или Letter с печатью на одной стороне.

Приблизительная емкость картриджа указана в соответствии со стандартом ISO/IEC 19798.

страница на задание

Ресурс фотобарабана указан приблизительно и может различаться в зависимости от режима использования.

Стандартный картридж

Тонер-картридж повышенной емкости

Сообщения на
сенсорном
экране

Расходный
материал для
подготовки

Приблизительный
ресурс

Инструкции
по замене

Название
модели

Мало

чернил

Приготовьте

новый

тонер

картридж

Тонер-картридж

Черный

Голубой

Пурпурный

Желтый

Черный>

2500

страниц

1 2 5

Голубой,

пурпурный, желтый>

1400

страниц

1 2 5

2200

страниц

1 2 6

См. стр. 51.

TN-241BK

TN-241C

TN-241M

TN-241Y

TN-245C

TN-245M

TN-245Y

Фотобарабан

скоро

закончится

Блок

фотобарабана

Черный

Голубой

Пурпурный

Желтый

15000

страниц

1 3 4

См. стр. 60.

фотобарабана:

DR-241CL

Блок

фотобарабана:

DR-241CL-BK

DR-241CL-CMY

Лент

картридж

заканчивается

Ленточный картридж 50000 страниц

См. стр. 66.

BU-220CL

Зак

конт

тонера

Контейнер для
отработанного
тонера

50000

страниц

См. стр. 70.

WT-220CL

Brother DCP-9020CDW. Руководство - часть 3
