ОГМ240-14. Прибор безопасности грузоподъёмного крана. Руководство - часть 2

18

Ограничители рабочих движений механизмов подъёма
(опускания) стрелы и груза в крайних положениях

Группа  ограничителей,  предназначенная  для  предотвращения  по-
вреждения механизмов крана:
·  ограничитель предельного подъёма крюка;
·  ограничитель сматывания каната грузовой лебёдки;
·  ограничитель минимального вылета;
·  ограничитель максимального вылета.

При срабатывании одного из ограничителей механизмы крана блоки-
руются,  при  этом  зажигается  красное  табло  «Стоп»,  на  дисплей  вы-
водится  информационное  сообщение,  включается  прерывистый  зву-
ковой  сигнал.  После  срабатывания  ограничения  разрешено  движе-
ние, направленное в обратную сторону.
При  достижении  минимального  вылета,  дополнительно  включается
индикатор минимального вылета (9).
При  достижении  максимального  вылета,  дополнительно  включается
индикатор максимального вылета (8).


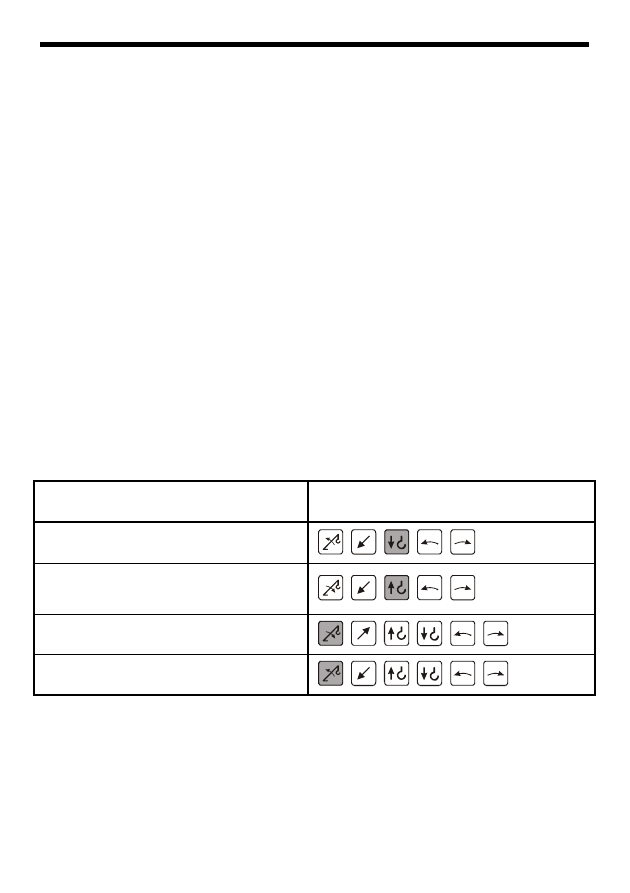

Причина блокировки

Разрешенные движения

Предельный подъём крюка











Ограничитель сматывания
каната грузовой лебёдки











Минимальный вылет













Максимальный вылет













19

Регистратор параметров

Прибор безопасности содержит встроенный регистратор параметров,
соответствующий требованиям РД10-399-01.

Регистратор параметров позволяет сохранять информацию о:
·  календарной даты (день, месяц и год);
·  текущего времени суток (часы и минуты);
·  степени загрузки крана (Мз);
·  фактических масс поднятых грузов (Q);
·  максимальной грузоподъемности на данном вылете (Qm);
·  вылета крюка (R);
·  угла наклона стрелы (α);
·  угла поворота платформы крана (g);
·  высоты подъема оголовка стрелы (H);
·  тип стрелового оборудования;
·  сигналов с датчика ЛЭП;
·  концевых выключателей.

Дополнительно  РП  сохраняет  следующую  информацию  в  течение
всего срока службы ОГМ240:
·  общую наработку крана в моточасах;
·  суммарное число рабочих циклов;
·  массы поднятых грузов;
·  дату, время и основные параметры работы при превышении 100%

степени загрузки крана.

·  Дополнительная информация о РП, анализ и оформления данных

РП изложены в инструкции по считыванию РП.





20

Диагностическая информация

При  подключении  дополнительных  датчиков,  ОГМ240  позволяет  оп-
ределять следующие параметры крана:
·  давление масла в двигателе (Pмасла);
·  температуру охлаждающей жидкости в двигателе (Tохл.жид.);
·  температуру масла в гидросистеме (Тмасла);
·  давление масла в гидросистеме (P1, P2, P3).

Типы используемых датчиков

В качестве датчиков давления масла в двигателе и датчика темпера-
туры  охлаждающей  жидкости  в  двигателе  могут  использоваться  как
датчики  с  аналоговым  выходом  (ТМ100В  –  температура,  ММ355  -
давление), так и датчики с дискретным выходом (TM111 - температу-
ра, ММ111Д - давление).

В  качестве  датчика  температуры  масла  в  гидросистеме  крана  ис-
пользуется датчик с аналоговым выходом ТМ100В.

В  качестве  датчиков  давления  масла  в  гидросистеме  крана  исполь-
зуются датчики ДД250.1-01 производства НПП «Резонанс».

Индикация диагностической информации

Численное  значение  с  дополнительных  датчиков  можно  посмотреть,

дважды нажав

.


При аварийном падении давлении масла в двигателе включается ин-
дикатор минимального давления масла (12).

Если температура масла в двигателе больше 100

°С включается ин-

дикатор предельной температуры охлаждающей жидкости (13).

Если температура масла гидросистемы больше 80

°С включается ин-

дикатор предельной температуры масла в гидросистеме крана (11) и
формируется управляющий сигнал на запуск охлаждающего вентиля-
тора (выход K3 ОГМ240).

21

ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ

Назначения
…

Виды сообщений
…

















Сообщения, выводимые при блокировках







Предельный
подъём крюка



Выводится при предельном подъёме крюка (стр.
18, вход 2 ДЛ220.4 свободен)

Предельное
опускание крюка



Выводится при срабатывании ограничителя
сматывания каната (стр. 18, Д1 свободен)

Минимальный
вылет



Выводится при ограничении по минимальному
вылету (стр. 18)

Максимальный
вылет



Выводится при ограничении по максимальному
вылету (стр. 18)

Разверните кран
в рабочую зону!



Выводится при перегрузке в нерабочей зоне
(стр.12)




22

Диагностика линии связи, блоков и датчиков





Линия замкнута
на + борт. сети



Линия замкнута
на «массу»







Сообщения выводятся при замкнутости линии
связи на + или «массу».
1.  Проверьте  целостность  соединительных

жгутов, провода датчика длины.

2.  Если жгуты целы,  до исчезновения сообще-

ния,  отключайте  датчики  в  следующей  по-
следовательности:  ДЛ220.4-01  →  ДДС15.2
→ ДД250.1 (П) → ДД250.1 (Ш) → ДУА180.2.

Отказ блока
БВН1.1







Сообщение выводится только в случае неис-
правности блока.

Отказ датчика
ДУА180.2



Отказ датчика
ДДС15.2



Отказ датчика
Поршн. давления



Отказ датчика
Шток. давления



Отказ датчика
ДЛ220.4







Сообщения выводятся, если соответствующий
датчик не отвечает на запросы блока индика-
ции.

1.  Последовательным  нажатием

  опреде-

лите, сколько датчиков не отвечает.

2.  В  случае  отказа  всех  датчиков  проверьте

подключение разъёма Х2 к БВН1.1, разъёма
Х5  к  ДУА180.2.  Если  разъёмы  подключены
проверьте  целостность  проводов  1,2,3  на
пути от Х2 к Х5.

3.  Если не отвечают только датчики ДДС15.2 и

ДЛ220.4  проверьте  подключение  провода
15.

4.  Если  не  отвечают  оба  датчика  давления

ДД250.1,  отключите  один  из  датчиков,  если
сообщение об отказе одного  датчика исчез-
ло,  проверьте  целостность  перемычки  меж-
ду контактами 2 и 4 разъёма Х7.

5.  Если  не  отвечает  один  датчик,  проверьте

подключение соответствующего датчика.

Отказ датчика
ДД250.1-01-15



Отказ датчика
ДД250.1-01-16



Отказ датчика
ДД250.1-01-17



Сообщения выводятся, если не подключены
дополнительные датчики давления.
1.  Проверьте  подключение  дополнительного

жгута  с  датчиками  давления  к  разъёму  Х3
БВН1.1.

2.  Отключите неиспользуемые датчики в меню

настройки.

23

Диагностика дискретных входов







Невозм. движение
Стрела



Невозм. движение
Крюк



Невозм. движение
Телескоп



Невозм. движение
Поворот



Сообщения выводятся если ОГМ240 приходят
два взаимоисключающих сигнала.
Проверьте  соответствующую  пару  дискретных
датчиков.









Отказ концевика
Подъём стрелы



Отказ концевика
Опускание стрелы



Отказ концевика
Подъём груза



Отказ концевика
Опускание груза



Отказ концевика
Выдв. стрелы



Отказ концевика
Втяг. стрелы



Отказ концевика
Поворот влево



Отказ концевика
Поворот вправо



Сообщения выводятся если при включении пи-
тания на соответствующем входе БВН1.1 отсут-
ствует высокий уровень.
1.  Повторно включите ОГМ240, не трогая руко-

ятки управления.

2.  Проверьте  подключение  разъёма  Х9  к

БВН1.1.

3.  Проверьте правильность установки дискрет-

ных датчиков.

4.  Проверьте исправность датчиков.



Диагностика силовых выходов







Выход 1 замкнут
на + борт. сети



Выход 1 замкнут
на «массу»



Выход 1.Нагрузка
не подключена







Сообщения выводятся при неправильном
подключении выхода К1 ОГМ240.
Проверьте правильность подключения выхода
К1.

24

Прочие сообщения







Секции стрелы
зафиксированы



Сообщение выводится при фиксации секций
стрелы (вход Д10 ОГМ240 замкнут на «массу»)







Секции стрелы
расфиксированы



Сообщение выводится при расфиксации секций
стрелы (вход Д10 ОГМ240 свободен)







Фара включена




Сообщение выводится при включении фары
(вход Д12 ОГМ240 замкнут на «массу»)







Фара выключена




Сообщение выводится при выключении фары
(вход Д12 ОГМ240 свободен)







Режим установки
гуська!







Сообщение выводится, если выбран режим
работы крана с гуськом, но стрела выдвинута не
полностью.
Необходимо полностью выдвинуть стрелу.





25

МЕНЮ НАСТРОЙКИ

Внимание!
Работы  по  настройке  прибора  безопасности  могут  выполнять
только  наладчики  завода  изготовителя  крана  и наладчики  сервис-
ных центров НПП «Резонанс».


Как попасть в меню настройки?

1.  Используя авторизированную карту памяти:

·  открутите винты, крепящие заглушку разъёма под карту па-

мяти;

·  снимите заглушку;
·  вставьте карту памяти (ключ в низу);
·  извлеките карту памяти.

2.  Используя шунтовой тумблер БВН1.1:

·  сорвите контрольную пломбу;
·  открутите защитный колпачок;
·  переключите тумблер в положение «Шунт вкл»;
·  закрутите защитный колпачок.



Как выйти из меню настройки?

1.  Используя авторизованную карту памяти:

·  просто выключите питание ОГМ240 или повторно вставьте и

извлеките карту памяти;

·  установите заглушку на место;
·  закрутите винты.

2.  Используя шунтовой тумблер БВН1.1:

·  открутите защитный колпачок;
·  переключите тумблер в положение «Шунт выкл»
·  закрутите защитный колпачок;
·  запломбируйте защитный колпачок.







26

Меню настройки позволяет:
·  скорректировать дату и время;
·  выбрать тип крана;
·  настроить определение длины стрелы;
·  настроить определение вылета;
·  настроить определение грузоподъёмности (массы груза);
·  просмотреть информацию с датчиков;
·  ввести номер ОГМ240 и номер крана;
·  подключить дополнительные функции, изменить язык интерфейса.


Структура меню настройки





>Дата и время
 Выбор крана
 Настройка L
 Настройка R
 Настройка Q
 Датчики
 Сервис





 – перемещение курсора на 1 строку вверх

 – перемещение курсора на 1 строку вниз

 – выбор пункта меню

  –  последовательное  нажатие  переключает

экраны с определяемыми параметрами

 – возврат в меню настройки



















27

Корректировка даты и времени






>Дата и время
 Выбор крана



Дата 28.11.2005
 Время 16:05:15



1.  Кнопками

,

  установите  курсор  на

строку «Дата и время».

2.  Нажмите

  для  перехода  к  корректи-

ровки даты и времени.

3.  Повторно  нажмите

  для  редактирова-

ния числа.

4.  Кнопками

,

  введите  текущее  чис-

ло.

5.  Нажмите

  для  перехода  к  редактиро-

ванию месяца.

6.  Кнопками

,

  введите  текущий  ме-

сяц.

7.  Нажмите

  для  перехода  к  редактиро-

ванию года.

8.  Кнопками

,

 введите текущий год.

9.  Нажмите

  для  перехода  к  редактиро-

ванию часа.

10.  Кнопками

,

 введите текущий час.

11.  Нажмите

  для  перехода  к  редактиро-

ванию минут.

12.  Кнопками

,

 введите минуты.

13.  Нажмите

  для  перехода  к  редактиро-

ванию секунд.

14.  Кнопками

,

 введите секунды.

15.  Нажмите

 для сохранения текущей да-

ты и времени.

16.  Нажмите

  для  перехода  в  меню  на-

стройки

28

Выбор типа крана




 Дата и время
>Выбор крана



Ввод типа крана:
КС-45721А (25 т)



Дата установки
  28.11.2005


1.  Кнопками

,

  установите  курсор  на

строку «Выбор крана».

2.  Нажмите

 для перехода к вводу типа

крана.

3.  Повторно  нажмите

  для  перехода  к

редактированию типа крана.

4.  Кнопками

,

 выберите нужный тип

крана.

5.  Нажмите

 для сохранения типа крана.

6.  Длительно  удерживайте

  для  сохра-

нения даты установки прибора.

7.  Нажмите

  для  перехода  в  меню  на-

стройки



Настройка определения длины стрелы




 Выбор крана
>Настройка L



Настройка длины
стрелы на 9.7 м



Настройка длины
стрелы на 21.7 м


1.  Кнопками

,

  установите  курсор  на

строку «Настройка L».

2.  Нажмите

 для перехода к вводу пока-

заний минимальной длины стрелы.

3.  Полностью задвиньте секции стрелы

4.  Длительно  удерживайте

  до  появле-

ния сообщения «Сохранено».

5.  Нажмите

 для перехода к вводу пока-

заний максимальной длины стрелы.

6.  Установите  максимальную  длину  стре-

лы.

7.  Длительно  удерживайте

  до  появле-

ния сообщения «Сохранено».

8.  Нажмите

  для  перехода  в  меню  на-

стройки.

29

Настройка определения вылета




 Настройка L
>Настройка R



Вылет R= 2.82м
α=65.0 + (0.2)º



R – вылет.

α – угол наклона стре-
лы.

Значение  в  скобках  –
поправка  для  датчика
угла наклона стрелы.

1.  Кнопками

,

  установите  курсор  на

строку «Настройка R».

2.  Нажмите

  для  перехода  к  вводу  по-

правки для датчика угла наклона стрелы

3.  Полностью задвиньте секции стрелы
4.  При  помощи  рулетки  сделайте  на  пло-

щадке отметку минимального вылета.

5.  Подъёмом  (опусканием)  стрелы,  подве-

дите крюк к сделанной отметке.

6.  Измерьте полученный вылет с точностью

±0.02 м.

7.  Нажмите

 для перехода  к редактиро-

ванию поправки.

8.  Кнопками

,

  добейтесь  соответст-

вия значения вылета R на дисплее фак-
тически измеренному вылету.

9.  Длительно  удерживайте

  до  появле-

ния сообщения «Сохранено».

10.  Нажмите

  для  перехода  в  меню  на-

стройки.
















30

Настройка определения грузоподъёмности




 Настройка R
>Настройка Q



L= 9.7м  R=7.91м
N=1(5)  Qf=5.60т


L – длина стрелы.
R – вылет.
N  –  номер  диапазона
длины стрелы.
Qf  –  фактическая  мас-
са груза.



L= 9.7м  R=2.81м
dP=5.1  Q=5.60т



dP – максимальный
уход поршневого дав-
ления на минимальном
вылете.

Q – грузоподъёмность
(определяемая масса
груза)

1.  Кнопками

,

  установите  курсор  на

строку «Настройка Q».

2.  Нажмите

 для перехода к вводу пока-

заний минимальной длины стрелы.

3.  Установите  минимальную  длину  стрелы

(N=1).

4.  Настройте определение массы груза:

·  на  максимальном  вылете  подни-

мите номинальный груз;

·  нажмите

  для  перехода  к  ре-

дактированию  фактической  массы
груза;

·  кнопками

,

  введите  факти-

ческую массу груза;

·  длительно удерживайте

 до по-

явления сообщения «Сохранено».

5.  Выдвигая  стрелу  до  конца,  настройте

определение  массы  груза  в  диапазонах
длины  стрелы  N=2,3,4,5.  Последова-
тельность действий аналогична пункту 4.

6.  Нажмите

  для  перехода  к  корректи-

ровке массы на минимальном вылете.

7.  Полностью задвиньте секции стрелы.
8.  На  минимальном  вылете  поднимите  но-

минальный груз.

9.  Нажмите

 для перехода  к редактиро-

ванию  поправки  массы  на  минимальном
вылете.

10.  Кнопками

,

  добейтесь  совпаде-

ния определяемой массы груза с факти-
ческой.

11.  Длительно  удерживайте

  до  появле-

ния сообщения «Сохранено».

31



L= 9.7м  R=2.81м
dR=5.1  Q=5.60т



dR – максимальная
величина прогиба на
минимальном вылете
при максимальной
длине стрелы.

12.  Нажмите

  для  перехода  к  корректи-

ровке вылета с нагруженной стрелой.

13.  Установите  максимальную  длину  стре-

лы.

14.  На  минимальном  вылете  поднимите  но-

минальный груз.

15.  Замерьте фактический вылет.

16.  Нажмите

 для перехода  к редактиро-

ванию  поправки  вылета  с  нагруженной
стрелой.

17.  Кнопками

,

  добейтесь  совпаде-

ния  определяемого  вылета  и  опреде-
ляемой  массы  груза  с  фактическим  вы-
летом и фактической массой груза.

18.  Длительно  удерживайте

  до  появле-

ния сообщения «Сохранено».

19.  Нажмите

  для  перехода  в  меню  на-

стройки.



32

ПРИЛОЖЕНИЯ

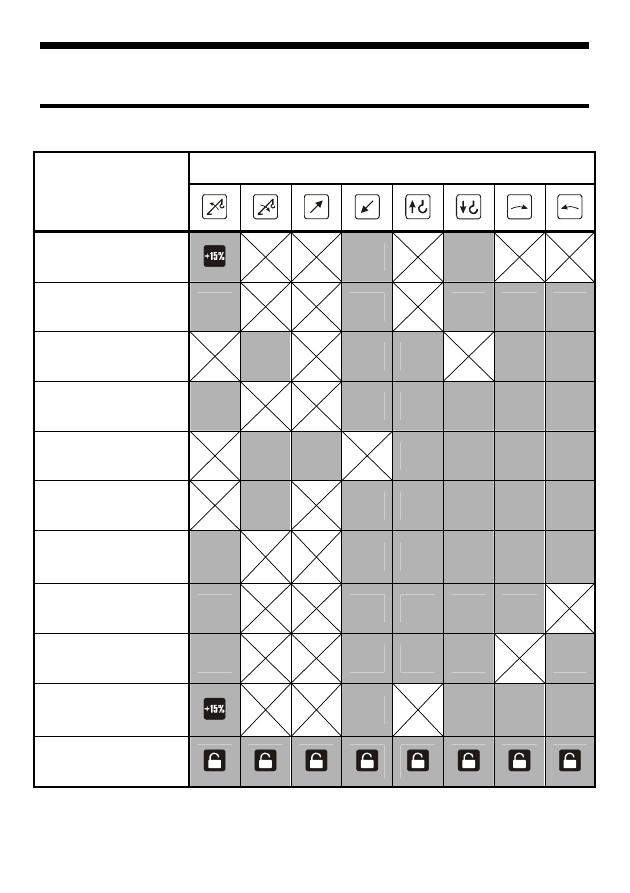

Таблица разрешённых движений при блокировках

Разрешённые движения

Причина

блокировки

















Перегрузка

















Предельный
подъём крюка

















Предельное
опускание крюка

















Максимальный
вылет

















Минимальный
вылет

















«Потолок»

















«Стена»













Если

стена

слева

Если

стена

справа

«Поворот
влево»

















«Поворот
вправо»

















Нерабочая зона













Если

кабина

слева

Если

кабина
справа

ЛЭП

















33

Принципиальная схема ОГМ240-14

1

2

23

4

11

Ä

3

2

M

3

1

2

4

Ä

7

1

1

Ä

3

7

4

4

Ä

6

10

M

-2

7

7

Ä

9

13

10

10

16

42

Ä

1

13

13

1

19

16

16

T1

19

19

2

+1

21

21

4

K2

-1

22

5

-2

7

K3

T2

6

2

M

Õ

4

+2

4Â

1

7

12

Õ

1

+2

4Â

2

10

10

Ö

åï

ü

Î

áù

èé

3

3

4

Ä

4

Õ

2

11

+2

4Â

41

Âõ

îä

 1

Âõ

îä

 4

Ëè

íè

ÿ

Âõ

îä

 7

K1

Âõ

îä

 1

0

Ä

12

Âõ

îä

 1

3

3

Î

áù

èé

Ä

10

Âõ

îä

 1

6

Õ

3

Ä

11

+2

4Â

+2

4Â

+2

4Â

Ëè

íè

ÿ

Ä

12

+2

4Â

22

+2

4Â

Ëè

íè

ÿ

Î

áù

èé

24

24

Î

áù

èé

Ïî

äú

¸ì

 ñ

ò

ðå

ëû

Î

ïó

ñê

àí

èå

 ñ

ò

ðå

ëû

Âõ

îä

 2

Âõ

îä

 1

Âõ

îä

 5

Âõ

îä

 4

Ïî

âî

ðî

ò

 â

ïð

àâ

î

Âõ

îä

 7

Âû

õî

ä

2

Âõ

îä

 1

0

X

11

Âû

õî

ä

5

Âõ

îä

 1

3

+2

4Â

Âõ

îä

 1

6

+2

4V

À

íà

ëî

ãî

âû

é

3

Áë

îê

èð

îâ

êà

 ì

åõ

àí

èç

ìî

â

êð

àí

à

Âê

ëþ

֌

íè

å

ô

àð

û

Î

áù

èé

Âê

ëþ

֌

íè

å

âå

íò

èë

ÿò

îð

à

2Ð

Ì

27

ÊÏ

Í2

4Ã

1Â

1

Ïè

ò

àí

èå

 Ä

Ä

Ñ1

5.

2

(ã

àá

àð

èò

íû

é

ô

îí

àð

ü)

6

1

8

7

5

Ä

2

4

1

3

Ä

6

Ä

5

Ä

1

Ä

2

5

2

6

3

Ä

9

-1

+2

Ä

4

Ä

7

Ä

8

Ä

5

8

5

6

3

8

5

6

3

11

8

12

9

2

4

15

Ã1

+1

Ä

11

14

11

12

9

11

9

12

17

14

18

15

41

Ã1

Ô

1

43

M

T2

T2

P4

17

18

20

17

1

3

K1

+2

23

6

15

1

1

+2

4V

23

3

12

Ö

åï

ü

2

+2

4Â

Ö

åï

ü

Ëè

íè

ÿ

8

Õ

9

Ö

åï

ü

Õ

5

Ö

åï

ü

+2

4Â

Âõ

îä

 1

Ä

8

Âõ

îä

 8

Âõ

îä

 5

Âõ

îä

 6

Âõ

îä

 3

Ëè

íè

ÿ

2

K2

Ä

10

Âõ

îä

 1

1

Âõ

îä

 9

Âõ

îä

 1

4

Âõ

îä

 1

2

14

Î

áù

èé

K3

2

4

X

12

X

14

X

13

Ô

àð

à

18

20

Ö

åï

ü

+2

4Â

Î

áù

èé

23

Î

áù

èé

+2

4V

ÁÂ

Í1

.1

Ïî

äú

¸ì

 ã

ðó

çà

Î

áù

èé

Âû

äâ

èæ

åí

èå



ñò

ðå

ëû

Âò

ÿã

èâ

àí

èå



ñò

ðå

ëû

Î

ïó

ñê

àí

èå

 ã

ðó

çà

Âõ

îä

 3

Âõ

îä

 4

43

42

Ïî

âî

ðî

ò

 â

ëå

âî

Âõ

îä

 8

Âõ

îä

 5

Âõ

îä

 6

Âõ

îä

 6

Âõ

îä

 3

Âû

õî

ä

1

Âõ

îä

 7

Ô

1

Âõ

îä

 1

4

Âõ

îä

 1

1

Âû

õî

ä

6

Âû

õî

ä

3

Âõ

îä

 1

2

Âõ

îä

 9

Âû

õî

ä

4

Âû

õî

ä

3

çå

ë¸

íû

é

áå

ëû

é

֌

ðí

ûé

êð

àñ

íû

é

Ö

åï

ü

Ëè

íè

ÿ

Ãà

áà

ðè

ò

íû

é

ô

îí

àð

ü

Ïð

åä

åë

üí

ûé



ïî

äú

åì

 ê

ðþ

êà

Ô

èê

ñà

ö

èÿ

 ñ

åê

ö

èé

 ñ

ò

ðå

ëû

Óñ

êî

ðå

íí

àÿ

 ð

àá

îò

à

ëå

á¸

äê

è

À

íà

ëî

ãî

âû

é

1

À

íà

ëî

ãî

âû

é

4

Òå

ìï

åð

àò

óð

à

ì

àñ

ëà

 â



ãè

äð

îñ

èñ

ò

åì

å

êð

àí

à

Î

áù

èé

Âê

ëþ

֌

íè

å

óñ

êî

ðå

íí

îé

 ð

àá

îò

û

ëå

á¸

äê

è

2

2

15

15

Âõ

îä

 2

A

2

1

Âõ

îä

 1

5

2

1

3

4

Ö

åï

ü

X

6

+2

4Â

Âõ

îä

 1

Ëè

íè

ÿ

Î

áù

èé

(Ï)

Âõ

îä

 2

2

1

3

4

Ö

åï

ü

2Ð

Ì

18

ÊÏ

Í4

Ã5

Â1

X

1

+2

4Â















Î

áù

èé



2

1

3

4

Ö

åï

ü

X

7

+2

4Â

Âõ

îä

 1

Ëè

íè

ÿ

Î

áù

èé

(Ø)

Î

ãð

àí

è÷

èò

åë

ü

îï

óñ

êà

íè

ÿ

êð

þê

à

ëå

á¸

äê

îé

Âõ

îä

 1

5

2

1

3

4

Ö

åï

ü

2Ð

Ì

14

ÊÏ

Í4

Ø

1Â

1

X

16

+2

4Â

Î

áù

èé

Ëè

íè

ÿ



2

3

4

1

X

1

Ö

åï

ü

ÄÄ250.1

B4

Î

áù

èé

Ëè

íè

ÿ

Âõ

îä

 1

+2

4Â

2

3

4

1

X

1

Ö

åï

ü

ÁÈ04.1-14

A

1

+2

4Â

Ëè

íè

ÿ

Î

áù

èé

+2

4Â

19

16

14

13

11

10

8

5

2

15

17

18

9

12

4

1

3

6

Ö

åï

ü

7

X

5

+2

4Â

+2

4Â

+2

4Â

+2

4Â



































Âõ

îä

 1











Ëè

íè

ÿ

Ëè

íè

ÿ

Ëè

íè

ÿ











Î

áù

èé

Î

áù

èé

Î

áù

èé

Î

áù

èé

2

2

1

3

4

1

X

1

X

2

Ö

åï

ü

Ö

åï

ü

Ä

Ä

Ñ1

5.

2

B1

Ëè

íè

ÿ

+2

4Â

+2

4Â

Âõ

îä

 1

Ëè

íè

ÿ

Î

áù

èé

Ö

åï

ü

1

2

3

4

5

6

7

X

10

Î

áù

èé

Âû

õî

ä

1

Âû

õî

ä

2



Âõ

îä

 2

+2

4Â

Ëè

íè

ÿ

2

1

3

4

Ö

åï

ü

X

3

+2

4Â

Âõ

îä

 1

Ëè

íè

ÿ

Î

áù

èé

19

16

14

13

11

10

8

5

2

15

17

18

9

12

4

1

3

6

Ö

åï

ü

7

X

2

2Ð

Ì

24

ÊÏ

Í1

9Ø

1Â

1

+2

4Â





















































Ëè

íè

ÿ

Ëè

íè

ÿ

Âû

õî

ä

1

Âû

õî

ä

2





















































Î

áù

èé











2

1

3

4

Ö

åï

ü

2Ð

Ì

18

ÊÏ

Í4

Ã5

Â1

X

15

+2

4Â

Î

áù

èé

Ëè

íè

ÿ



5

3

2

7

4

1

6

Ö

åï

ü

X

1

ÄË220.4-01

B5

Âõ

îä

 3

Î

áù

èé

+2

4B

Ëè

íè

ÿ

Âõ

îä

 2

Âû

õî

ä

4

Âû

õî

ä

3

(Ã

Ô

)

2

3

4

1

X

1

Ö

åï

ü

ÄÄ250.1

B3

+2

4Â

Âõ

îä

 1

Ëè

íè

ÿ

Î

áù

èé

X

1

17

14

11

8

5

2

15

16

18

19

9

10

12

13

4

3

6

7

1

Ö

åï

ü

ÄÓÀ180.2

B2

+2

4Â

+2

4Â

+2

4Â

+2

4Â







































Âõ

îä

 1













Ëè

íè

ÿ

Ëè

íè

ÿ

Ëè

íè

ÿ















Î

áù

èé

Î

áù

èé

Î

áù

èé

Î

áù

èé
