ОГМ 240-28. Прибор безопасности. Руководство по эксплуатации - часть 2

19

Описание

неисправности

Вероятная причина

Способ устранения

ОГМ240  не  переходит  в
рабочий  режим,  на  дис-
плее  отображается  «Ли-
ния замкнута на массу»

Замыкание  мультиплекс-
ной линии связи на массу
крана.

Устранить  замыкание  ли-
нии связи на массу

ОГМ240  не  переходит  в
рабочий  режим,  на  дис-
плее  отображается  «Ли-
ния замкнута на плюс»

Замыкание  мультиплекс-
ной  линии  связи  на  плюс
бортовой

сети

крана

(2

4В).

Устранить  замыкание  ли-
нии  связи  на  плюс  борто-
вой сети

Показания

дисплея

не

изменяются.

Сбой  контроллера  ЖК-
дисплея

Выключить

питание

ОГМ240,  выдержать  паузу
около  10  с  и  повторно
включить питание

То  же,  но  показания  не
восстанавливаются

при

повторном  включении  пи-
тания

Отказ  контроллера  ЖК-
дисплея.
Неисправен  блок  индика-
ции.

Заменить  или  отремонти-
ровать блок индикации.
Произвести  настройку  при-
бора  безопасности  в  соот-
ветствии  с  инструкцией  по
монтажу и настройке.



20

10

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

10.1

Общие указания

Техническое обслуживание (ТО) прибора безопасности обеспечивает:

-

постоянную готовность ОГМ240 к эксплуатации;

-

надежность и безопасность работы крана.

-

устранение  причин,  вызывающих  преждевременный  износ  и  повреж-

дения узлов и механизмов крана;

-

удлинение межремонтных сроков.

ТО  прибора  безопасности  производится  одновременно  с  очередным  тех-

ническим обслуживанием крана (но не реже периодов, указанных в п.8.2) и в
соответствии  с  указаниями  мер  безопасности,  предусмотренными  при  об-
служивании крана.

10.2

Виды и периодичность технического обслуживания

Техническое  обслуживание  прибора  безопасности  в  зависимости  от  пе-

риодичности и объема работ, подразделяется на следующие виды:

-

ежесменное техническое обслуживание (ЕО);

-

первое периодическое техническое обслуживание (ТО-1);

-

второе периодическое техническое обслуживание (ТО-2);

-

сезонное техническое обслуживание (СО);

-

техническое  обслуживание  при  консервации  и  расконсервации  крана
(КО).

ЕО — производится ежедневно перед началом работы крана, независимо

от числа смен.

ТО-1 — производится не реже одного раза в квартал.

ТО-2 — производится не реже двух раз в год.

СО  —  производится  2  раза  в  год  при  очередном  «ТО-2»  в  осенний  и  ве-

сенний периоды.

КО  —  проводится  при  консервации  и  расконсервации  крана  и  прибора

безопасности.

Ежесменное  техническое  обслуживание  должно  выполняться  крановщи-

ком,  а  остальные  виды  технического  обслуживания  —  аттестованными  на-
ладчиками  приборов  безопасности  в  соответствии  с  ПБ  10-382-00  и
РД 10-208-98




21

10.3

Порядок технического обслуживания

10.3.1

Ежесменное техническое обслуживание



ЕО  производится  крановщиком  с  отметкой  выполнения  в  вахтенном  жур-

нале. Перечень работ при ежесменном техническом обслуживании приведен
в таблице 5.

Т а б л и ц а   5  — Ежесменное техническое обслуживание

Содержание работ и

методика проведения

Технические требования

Необходимые

материалы и ин-

струменты

Провести  внешний  осмотр  и
очистку  блоков  и  датчиков  от
пыли и грязи.

Загрязнение блоков, датчиков и
соединительных  жгутов  прибо-
ра  безопасности  не  допускает-
ся.

Ветошь

Проверить целостность пломб.

Повреждения  пломб  на  любых
составляющих  прибора  безо-
пасности не допускается.



Проверить  отсутствие  повре-
ждения  дисплея,  индикаторов
и органов управления.

Повреждения  дисплея  должны
отсутствовать,  индикаторы  и
световые табло должны гореть
ярко,  звуковой  сигнал  должен
быть  четко  слышен,  кнопки
должны  срабатывать  без  за-
еданий.



Проверить  функционирование
прибора  безопасности,  блоки-
ровку  предельного  подъема
крюка.

ОГМ240  должен  переходить  в
рабочий  режим,  на  дисплее
должны  отсутствовать  сообще-
ния о неисправностях, при дос-
тижении  предельного  положе-
ния  крюка,  его  подъем  должен
прекратиться.



10.3.2

Первое и второе техническое обслуживание (ТО-1, ТО-2)

ТО-1, ТО-2 выполняют аттестованные наладчики приборов безопасности с

отметкой  в  паспорте  прибора  безопасности.  Перечень  работ  приведен  в
таблице 6.

Т а б л и ц а   6  — Первое и второе техническое обслуживание

Содержание работ и

методика проведения

Технические

требования

Необходимые

материалы

и инструменты

Выполнить работы, входящие в
состав ЕО.

Согласно таблице 5.



22

Содержание работ и

методика проведения

Технические

требования

Необходимые

материалы

и инструменты

Проверить состояние защит-
ных покрытий, крепежа, уплот-
нений блоков и датчиков
ОГМ240.
При необходимости зачистить
и подтянуть соединения.

На блоке индикации и датчи-
ках ОГМ240 не допускаются:

-

нарушение  защитных  по-

крытий;

-

ослабление  крепежных  со-

единений;

-

разрушение  резиновых  уп-

лотнений  (приводящих  к
нарушению герметичности).

Ветошь, наждач-
ная бумага, набор
гаечных ключей,
отвертка

Проверить функционирование
прибора безопасности:

-

автоматическое  переключе-

ние на режимы работы;

-

блокировку  при  достижении

максимального  и  минималь-
ного вылетов.

ОГМ240 должен:

-

изменять грузовую  характе-

ристику  при  изменении  зо-
ны работы, длины стрелы и
т.п.;

-

отключать  механизм  подъ-

ема  стрелы  при  достиже-
нии

предельных

углов

подъема и опускания.



Протереть переднюю панель
блока индикации

Загрязнение передней панели
не допускается

Ветошь, моющее
средство

10.3.3

Сезонное техническое обслуживание (СО)

СО выполняют аттестованные наладчики приборов безопасности с отмет-

кой в паспорте прибора безопасности. Перечень работ при сезонном техни-
ческом обслуживании приведен в таблице 8.

Т а б л и ц а   7  — Сезонное обслуживание

Содержание работ и

методика проведения

Технические требования

Необходимые

материалы и
инструменты

Выполнить  работы,  входя-
щие в состав ТО-2.

Согласно таблице 7.



Проверить состояние кабины
и еѐ уплотнений.

Не допускаются:

-

отсутствие  стекол  кабины

крана;

-

неисправный  отопитель  ка-

бины  (при  подготовке  к  зим-
нему сезону);

-

повреждение  и  отсутствие

резиновых

уплотнителей

оконных  и  дверных  проемов
кабины.



23

Содержание работ и

методика проведения

Технические требования

Необходимые

материалы и
инструменты

Проверить  прибор  безопас-
ности  с  контрольными  груза-
ми.

Погрешность

срабатывания

защиты  при  превышении  сте-
пени  загрузки  не  должна  пре-
вышает



3%.

Набор  грузов  с
точностью



1%,

рулетка  металли-
ческая  с  погреш-
ностью  не  более



3%

Проверить

срабатывание

защиты  от  опасного  прибли-
жения  к  ЛЭП  (при  наличии
датчика приближения к ЛЭП).

При  приближении  к  ЛЭП  на-
пряжением 220 В на расстояние
не  менее  1,5  м  должна  сраба-
тывать  защита  от  опасного
приближения к ЛЭП.

Макет  ЛЭП,  рулет-
ка  металлическая
с погрешностью не
более



3%

Считать

информацию

со

встроенного

регистратора

параметров.

Согласно п.п. 8.5



10.3.4

Техническое обслуживание при консервации

КО проводится при консервации и расконсервации крана.

При проведении КО составные части прибора безопасности рекомендует-

ся  демонтировать,  за  исключением  соединительных  жгутов.  В  этом  случае
необходимо  обеспечить  защиту  от  воздействия  пыли  и  влаги  разъемов  со-
единительных  жгутов,  обернув  их  ответные  части  промасленной  бумагой,  а
затем полиэтиленовой пленкой.

При  отсутствии  возможности  демонтажа  ОГМ240  необходимо  исключить

прямое  воздействие  атмосферных  осадков  и  солнечной  радиации,  попада-
ние внутрь блоков и датчиков влаги и пыли, соединительные жгуты не долж-
ны иметь контакта с горюче-смазочными материалами.

Блок индикации должен быть защищен от систематического попадания на

него  дождя  и  снега.  Рекомендуется  провести  дополнительную  защиту  со-
ставных  частей  ОГМ240  с  помощью  полиэтиленовой  пленки  или  других
материалов.

При расконсервации необходимо выполнить работы в объеме СО.





24

11

ПРОВЕРКА С КОНТРОЛЬНЫМИ ГРУЗАМИ

Проверку ОГМ240 с контрольными грузами в составе крана должен прово-

дить  наладчик  приборов  безопасности  под  руководством  инженерно-
технического  работника,  ответственного  за  содержание  грузоподъемных
машин в исправном состоянии.

Проверку следует проводить на аттестованной испытательной площадке с

использованием  контрольных  грузов,  имеющих  погрешность  массы
не более 1%.

Проверка проводится в следующем порядке:

-

установить минимальный вылет;

-

замерить  рулеткой  фактический  вылет  и  сравнить  его  с  показаниями

блока индикации (при несовпадении более чем на 1,5 % отображаемо-
го и фактического вылетов произвести настройку вылета);

-

установить максимальный вылет;

-

замерить  рулеткой  фактический  вылет  и  сравнить  его  с  показаниями

блока индикации (при несовпадении более чем на 1,5 % отображаемо-
го и фактического вылетов произвести настройку вылета);

-

на максимальном вылете поднять груз, соответствующий паспортному

значению на этом вылете;

-

убедиться  в  отсутствии  срабатывания  прибора  безопасности  (если

прибор  безопасности  срабатывает,  необходимо  выполнить  его  на-
стройку);

-

проверить правильность показаний вылета (если показания отличают-

ся от действительных значений, провести настройку);

-

опустить груз;

-

увеличить массу груза на 10% и поднять его;

-

убедиться  в  срабатывании  прибора  безопасности  (если  ОГМ240  не

срабатывает, провести его настройку);

-

опустить груз;

-

установить минимальный вылет;

-

поднять  груз  соответствующий  паспортному  значению  на  данном  вы-

лете;

-

убедиться  в  отсутствии  срабатывания  прибора  безопасности  (если

прибор  безопасности  срабатывает,  необходимо  выполнить  его  на-
стройку);

-

опустить груз;

-

увеличить массу груза на 10% и поднять его. Убедиться в срабатыва-

нии  прибора  безопасности  (если  прибор  безопасности  не  срабатыва-
ет, необходимо выполнить его настройку);

-

если  производилась  настройка  прибора  безопасности,  то  необходимо

повторить проверку;

-

сделать отметку о проведенных работах в паспорте прибора безопас-

ности и журнале крана.

25

12

ПРОВЕРКА ЗАЩИТЫ ОТ ОПАСНОГО



ПРИБЛИЖЕНИЯ К ЛЭП

Проверку  срабатывания  сигнализации  при  приближении  оголовка  стрелы

крана  к  ЛЭП  необходимо  проводить  на  специальной  площадке  с  использо-
ванием макета трехфазной четырехпроводной воздушной ЛЭП напряжением
220/380 В.

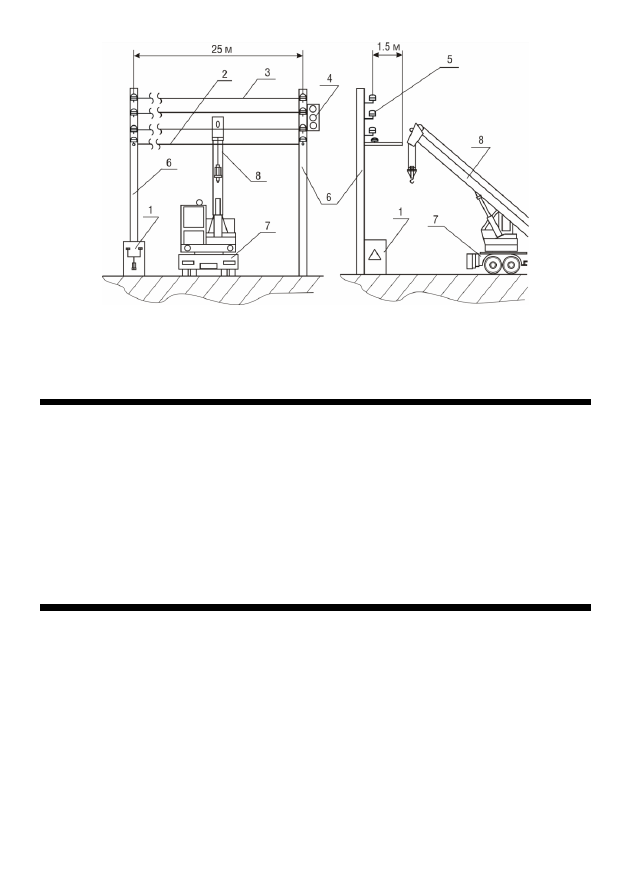

Площадка с макетом  ЛЭП (рисунок 3)  должна находиться вне зоны  влия-

ния посторонних ЛЭП или на удалении от них не менее:

-

50 м при напряжении ЛЭП 220 В…1 кВ;

-

75 м при напряжении ЛЭП 1…20 кВ;

-

200 м при напряжении ЛЭП более 35 кВ.

Макет  ЛЭП  представляет  собой  две  опоры,  установленные  на  площадке,

на  расстоянии  25  м  друг  от  друга,  с  натянутой  на  изоляторах  четырехпро-
водной линией, выполненной изолированным проводом и установленной на
высоте около 8 м от поверхности земли. На одной из опор должен быть ус-
тановлен  выключатель  и  индикатор  наличия  напряжения  на  макете  ЛЭП
(электрическая  лампа).  Напряжение  к  макету  должно  подводиться  подзем-
ным кабелем со стороны, противоположной стороне установки крана.

Вдоль  нижнего  провода  линии,  на  его  уровне  и  на  расстоянии  от  него

(1,5



0,1)  м,  должен  быть  натянут  капроновый  канат,  ограничивающий  при-

ближение оголовка стрелы крана к поводам ЛЭП.

Проверку  срабатывания  датчика  приближения  к  ЛЭП  проводить  в  сле-

дующей последовательности:

-

установить  кран  на  площадке  перпендикулярно  линии  ЛЭП,  на  рас-

стоянии (15±0,1) м от оси вращения крана до ограничительного каната
макета ЛЭП;

-

ввести стрелу крана в рабочую зону;

-

путем поворота стрелы подводить оголовок стрелы крана к линии ма-

кета ЛЭП;

-

проконтролировать  срабатывание  защиты  от  опасного  приближения  к

ЛЭП (горит красный индикатор 7, звучит звуковой сигнал и блокируют-
ся все движения крана);

-

измерить  расстояние  между  проекциями  на  землю  оголовка  стрелы

крана и ограничительного каната макета ЛЭП;

-

прибор безопасности работает правильно если расстояние между ого-

ловком стрелы и ближайшим к нему проводом линии макета напряже-
нием 220 В составляет не менее 1,5 м;

-

убедиться, что прибор после нажатия кнопки блокирования координат-

ной  защиты  на  пульте  управления  краном  позволяет  вывести  стрелу
крана из опасной зоны;

-

сделать отметку о проведенных работах в паспорте ОГМ240 и вахтен-

ном журнале крана.

26



1

– щиток ЛЭП; 2 – капроновый канат; 3 – проводники макета ЛЭП;

4

– светильники; 5 – изоляторы; 6 – опоры проводников макета ЛЭП;

7

– грузоподъемный кран; 8 – стрела крана.

Р и с у н о к   3  — Макет линии электропередач

13

МАРКИРОВКА И ПЛОМБИРОВАНИЕ

На каждом изделии, входящем в комплект поставки ОГМ240, указаны:

-

товарный знак предприятия-изготовителя;

-

условное сокращенное обозначение изделия;

-

порядковый номер по системе нумерации предприятия-изготовителя.

Пломбирование  изделий,  входящих  в  комплект  ОГМ240,  производится

службой качества НПП «Резонанс» в местах крепления их крышек.

На блоке входов и нагрузок дополнительно пломбируется (пломбой заво-

да-изготовителя  крана  или  сервисного  центра,  выполняющего  пуско-
наладочные работы ОГМ240) колпачок доступа к переключателю «Шунт».

14

ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

Хранение ОГМ240 необходимо осуществлять в закрытых складских поме-

щениях в упаковке предприятия-изготовителя в нераспечатанном виде.

Условия  хранения  в  части  воздействия  климатических  факторов  должны

соответствовать условиям хранения 2(С) по ГОСТ 15150 для изделий испол-
нения группы УХЛ. В помещении не должно быть токопроводящей пыли, ки-
слот, щелочей и других агрессивных веществ.

Срок хранения ОГМ240 — не более 6 месяцев.
Прибор  безопасности  может  транспортироваться  всеми  видами  крытых

транспортных  средств  (автомобильным,  воздушным  и  железнодорожным)  с
соблюдением правил, действующих на транспорте соответствующего вида.

27

Условия транспортирования в части воздействия климатических факторов

должны соответствовать условиям хранения 5 (ОЖ4) ГОСТ 15150.

Прибор  безопасности  должен  транспортироваться  в  упаковке  предпри-

ятия-изготовителя или деревянных ящиках, исключающих механические по-
вреждения составных частей ОГМ240.

Во  время  транспортирования  тара  с  ОГМ240  должна  быть  защищена  от

воздействия атмосферных осадков и ударов.

Маркировка транспортной тары — по ГОСТ 14192.
При хранении и транспортировании допускается укладка ящиков с ОГМ240

не более чем в три ряда. Ящики должны находиться в положении, соответ-
ствующем манипуляционным знакам.

15 НАСТРОЙКА

Внимание!

1

Работы  по  настройке  прибора  безопасности  могут  выполнять  только

наладчики завода изготовителя крана и наладчики сервисных центров
НПП «Резонанс»;

2  При  настройке  следует  быть  особенно  осторожным,  так  как  в  этом  ре-

жиме ОГМ240 не ограничивает грузоподъѐмность крана и не блокиру-
ет  механизм  подъѐма  стрелы  при  максимальном  и  минимальном
вылете.

Для настройки ОГМ240 необходимо:

-

подготовить прибор к работе согласно разделу 6 данного руководства;

-

снять пломбу защитного колпачка;

-

открутить  защитный  колпачок  и  перевести  тумблер  «Шунт»,  располо-

женный на блоке входов и нагрузок (БВН), в положение «вкл»;

-

нажать кнопку «Меню» для перехода к меню настройки;

-

по методике приведѐнной ниже произвести установку даты и времени,

выбрать требуемый тип крана, сохранить дату  установки ОГМ240, ус-
тановить начало отсчѐта  датчика азимута, задать  коэффициенты для
определения  длины  стрелы,  вылета,  массы  груза,  ввести  номер
ОГМ240 и номер крана;

-

проконтролировать  правильность  определения  нагрузочных  и  линей-

ных  параметров  крана,  в  случае  если  погрешность  превышает  пас-
портные значения произвести повторную настройку;

-

переключить тумблер «Шунт» в положение «Выкл»;

-

закрутить и запломбировать защитный колпачок тумблера.

15.1 Установка даты и времени

Для ввода даты и времени необходимо:

-

кнопками  16,  20  выбрать  пункт  меню  «Дата  и

время», нажать кнопку 17;

-

повторно нажать кнопку 17 для перехода к ре-

дактированию даты и времени;

-

кнопками  16,  20  ввести  значения  параметров

соответствующих  дню,  месяцу,  году,  часу,  ми-







Дата  1.03.2007г
 Время  9:33:56

28

нутам,  секундам;  переключение  между  пара-

метрами осуществляется кнопками 19, 21;

-

по окончании ввода нажать кнопку 17;

-

выйти в меню настройки нажатием кнопки 15.

15.2

Выбор типа крана, ввод даты установки

Для  выбора  типа  крана  и  ввода  даты  установки

необходимо:

-

кнопками  16,  20  выбрать  пункт  меню  «Выбор

крана», нажать кнопку 17;

-

кнопками 16, 20 выбрать требуемый тип крана;

-

нажав трижды кнопку 17 ввести дату установки;

-

выйти в меню настройки нажатием кнопки 15.







15.3

Выбор длины стрелы

Для выбора длины стрелы необходимо:

-

кнопками  16,  20  выбрать  пункт  меню  «Выбор

стрелы», нажать кнопку 17;

-

кнопками  16,  20  выбрать  требуемую  длину

стрелы;

-

выйти в меню настройки нажатием кнопки 15.





15.4 Выбор длины гуська

Для выбора длины гуська необходимо:

-

кнопками  16,  20  выбрать  пункт  меню  «Выбор

гуська», нажать кнопку 17;

-

кнопками  16,  20  выбрать  требуемую  длину

стрелы;

-

выйти в меню настройки нажатием кнопки 15.







15.5 Настройка датчика азимута

Для настройки датчика азимута необходимо:

-

кнопками  16,  20  выбрать  пункт  меню  «Датчик

азимута», нажать кнопку 17;

-

если  датчик  азимута  установлен  на  оси  пово-

ротной платформы крана, нажать кнопку 17;

-

нажать кнопку 20;

-

развернуть  кран  в  транспортное  положение

(движение вперѐд);

-

дважды нажать кнопку 17;

-

выйти в меню настройки нажатием кнопки 15.






15.6

Задание коэффициента для определения вылета

Чтобы задать коэффициент для определения вы-

лета необходимо:

-

кнопками 16, 20 выбрать пункт меню «Настрой-

ка R», нажать кнопку 17;

-

установить  минимальный  вылет  с  точностью

+

1м;






Выбор крана:
КС-45721

Дата установки:
01.03.2007

Вылет: Rс= 3.0м
α=(74.0 – 9.0)°

>На венце
 Установка 0

Выбор гуська:
Гусѐк 5.0м

Выбор стрелы:
Стрела 14.0м

29

-

переключить  кран  в  работу  с  главным  подъѐ-

мом;

-

замерить рулеткой вылет до основного крюк;

-

кнопками  16,  20  добиться  совпадения  вылета

(R)

на  дисплее  с  фактическим  вылетом,  заме-

ренным рулеткой;

-

если  кран  работает  без  гуська  выйти  в  меню

настройки нажатием кнопки 15;

-

переключить  кран  в  работу  со  вспомогатель-

ным подъѐмом;

-

нажать кнопку 21;

-

замерить рулеткой вылет до вспомогательного

крюка;

-

кнопками  16,  20  добиться  совпадения  вылета

на  дисплее  с  фактическим  вылетом,  замерен-

ным рулеткой;

-

выйти в меню настройки нажатием кнопки 15.















15.7

Настройка определения массы груза

Для  настройки  определения  массы  груза  необхо-

димо:

-

переключить  кран  в  работу  с  главным  подъѐ-

мом;

-

кнопками 16,20 выбрать пункт меню «Настрой-

ка веса»;

-

подъемом  стрелы  установить  минимальный

вылет (

1

);

-

двойным нажатием  кнопки 17 сохранить  массу

пустой стрелы;

-

нажать кнопку 21;

-

на  минимальном  вылете  поднять  груз  Q1  мас-

сой (50-70)% от максимальной грузоподъѐмно-

сти (

2

);

-

кнопками 16,20 ввести  фактическую массу гру-

за (Qf);

-

двойным  нажатием  кнопки  17  сохранить  пока-

зание массы груза;

-

нажать кнопку 21;

-

опустить груз;

-

опусканием  стрелы  перейти  в  5-ый  диапазон

вылета (

3

);

-

двойным  нажатием  кнопки  17  скорректировать

показания массы пустой стрелы;

-

опуская стрелу до максимального вылета с ос-

тановками  в  диапазонах  4,  3,  2,  1  (

4

,

5

,

6

,

7

),

скорректировать  показания  пустой  стрелы

в  каждом  диапазоне  (двойным  нажатием  кноп-

ки 17);

-

нажать кнопку 21;

-

поднять  груз  Q2  массой  равной  максимальной

грузоподъѐмности на максимальном вылете;

-

кнопками 16,20 ввести фактическую массу гру-

за (Qf);



























Уход 0         5
R= 3.00м F= 50кг


Ввод Qf= 5.0т
R= 3.00м F=150кг

Ввод нуля
α=70.0˚ F= 50кг

Вылет: Rг= 8.0м
β=(59.0 – 9.0)°

30

-

перейти в 5-ый диапазон вылета (

8

);

-

двойным  нажатием  кнопки  17  скорректировать

показания массы груза;

-

опуская стрелу до максимального вылета с ос-

тановками  в  диапазонах  4,  3,  2,  1  (

9

,

10

,

11

,

12

),  корректируя  показания  массы  в  каждом

диапазоне (двойным нажатием кнопки 17);

-

переключить  кран  в  работу  со  вспомогатель-

ным подъѐмом;

-

на  минимальном  вылете  поднять  груз  Q1  мас-

сой (50-70)% от максимальной грузоподъемно-

сти (

2

) для вспомогательного подъема;

-

кнопками 16, 20 ввести фактическую массу гру-

за (Qf);

-

двойным  нажатием  кнопки  17  сохранить  пока-

зания массы груза;

-

выйти в меню настройки нажатием кнопки 15.

5

R

3

2

1

6

Q

R

max

R

min

Q

1

Q

2

Ограничительная линия,

( )

Qmax  R

№д

4

2

1

8

9

5

6

7

Q

max

Q

...

Q

1

max

=(0,5 0,7)

*

7

3

7

4

7

10

7

4

7

11

7

12



Р и с у н о к   4  — Иллюстрация настройки пока-

заний массы груза





15.8 Ввод номера прибора и номера крана

Для  ввода  номера  крана  и  номера  прибора  не-

обходимо:

-

кнопками 16, 20 выбрать пункт меню «Сервис»,

нажать кнопку 17;

-

нажать кнопку 17, для ввода номера крана;

-

кнопками 16, 20 выбрать первый символ номе-

ра;

-

кнопкой  21  перейти  к  вводу  второго  символа  и

кнопками 16, 20 выбрать второй символ;

-

аналогично первым ввести остальные символы,

по завершении нажать кнопку 17;

-

нажать кнопку 20;

-

аналогично  вводу  номера  крана  ввести  номер

прибора;

-

выйти в меню настройки нажатием кнопки 15.








>Кран N555/888
 ОГМ  N080300001

Уход Qf= 2.5т  5
R= 3.00м F=150кг


31

Р

ис

унок

 5

—

 П

ри

нц

ипи

ал

ьная

сх

ем

а

 О

ГМ2

40

-28



Р

и

с

у

н

о

к

 5

 —

 П

ри

нц

ип

и

ал

ьн

ая с

хем

а

 О

ГМ2

40

-28



L2

G1

+1

4

1

2

X1

L4

G3

+3

2

X6

4

1

2

X4

6

3

1

1

+

G2

+2

L1

2

3

X3

4

1

3

L5

+5

G5

+4

G4

L3

4

1

3

3

2

X5

4

1

3

4

2

5

М

2

.2

1.

1

Ï

è

ò

à

í

è

å

 2

4Â

14

11

8

Ê3

5

2

М

14

L4

11

L3

8

5

G2

2

+1

X2

Â

ûõ

î

ä

 2

Â

õ

î

ä

 2

+

2

4Â

Ö

å

ï

ü

6

3

2

2

.1

3

.1

3

.2

1.

2

12

13

15

16

6

7

9

10

Ê2

4

3

Ê1

12

13

15

16

G4

+4

6

7

9

10

+2

+

+3

4

1

3

L1

G1

Â

õ

î

ä

 3

Î

á

ù

è

é

Â

ûõ

î

ä

 1

 (

Ã

Ô

)

X2

2

4

1

5

X1

1

L2

G3

Æ

ã

ó

ò

 1

7

5

Â

ûõ

î

ä

 á

ë

î

ê

è

ð

î

â

ê

è

 ì

å

õ

à

í

è

çì

à

ï

î

ä

ú

¸

ì

à

 ê

ð

þê

à

Â

ûõ

î

ä

 á

ë

î

ê

è

ð

î

â

ê

è

 ì

å

õ

à

í

è

çì

î

â



ê

ð

à

í

à

 ï

ð

è

 ï

å

ð

å

ã

ð

ó

çê

å

A2

Æ

ã

ó

ò

 1

9

2

Ï

ð

å

ä

å

ë

ü

í

ûé



ï

î

ä

ú

¸

ì

 ê

ð

þê

à

Â

ûõ

î

ä

 á

ë

î

ê

è

ð

î

â

ê

è

 ì

å

õ

à

í

è

çì

î

â

ï

ð

è

 ñ

ð

à

á

à

ò

ûâ

à

í

è

è



ê

î

î

ð

ä

è

í

à

ò

í

î

é

 ç

à

ù

è

ò

û

Á

Â

Í

1.

8-

0

3

2

3

4

1

X1

Ö

å

ï

ü

B1

+

2

4Â

Â

õ

î

ä

 1

Ë

è

í

è

ÿ

Î

á

ù

è

é

ÄÑ1

000

.12

2

3

4

1

X1

Ö

å

ï

ü

+

2

4Â

Â

õ

î

ä

 1

Ë

è

í

è

ÿ

Î

á

ù

è

é

A1

Á È0

4.14

2

3

4

1

X1

Ö

å

ï

ü

ÄÓ

à45

.14

B3

+

2

4Â

Â

õ

î

ä

 1

Ë

è

í

è

ÿ

Î

á

ù

è

é

2

3

4

1

X1

Ö

å

ï

ü

B2

Î

á

ù

è

é

Ë

è

í

è

ÿ

Â

õ

î

ä

 1

+

2

4Â

ÄÓ

À36

0.1

3

2

3

4

1

X1

Ö

å

ï

ü

+

2

4Â

Ë

è

í

è

ÿ

Î

á

ù

è

é

B4

Ä

Ë

2

2

0

.1

4
