КОНТРОЛЛЕР. Инструкция по проверке и регулировке ЛГФИ.301411.236 И1

Контроллер

Инструкция

по проверке и регулировке

Затравкин

Шмелев

Кузнецова

Романов

ЛГФИ.301411.236 И1

Содержание

1 Средства испытаний

2 Меры безопасности

3 Условия регулировки и проверки изделия

4 Порядок работы

5 Подготовка к программированию

6 Программирование

7 Регулировка

7.1 Подготовка к регулировке

7.2 Проверка прохождения теста самоконтроля

7.3 Опрос исправности устройств

7.4 Контроль работы кнопок и выработки звукового сигнала

7.5 Вход в рабочее меню

7.6

Вход в главное меню

7.7 Ввод даты и времени

7.8 Настройка громкости звукового сигнала

7.9 Считывание данных из регистратора параметров крана

7.10 Проверка версии программы

7.11 Температура БОИ

7.12 Очистка регистратора параметров крана

7.13 Проверка параметров бортовой сети

8 Проверка

9 Контроль

Приложение А Назначение элементов индикации и органов управления БОИ

Приложение Б Сообщения об отказе (сбое) устройства. Возможные неисправности

контроллера (БОИ) и способы их устранения

Приложение В Работа микросхемы FM24C256-SE

Приложение Г Работа микросхемы DS1307ZN

Приложение Д Работа микросхемы HSDL3610-008

Лист

ЛГФИ.301411.236 И1

Настоящая инструкция предусматривает порядок регулировки и проверки контролле-

ра ЛГФИ.301411.236-ХХ (Х – целое число от 0 до 9) блока отображения информации (БОИ)

ЛГФИ.408843.019-ХХ ограничителя нагрузки башенного крана ОНК-160Б (ОНК).

Инструкция действует при условии, что контроллер соответствует комплекту конст-

рукторской документации (КД) ЛГФИ.301411.236.

При проведении всех работ дополнительно следует руководствоваться руководством

по эксплуатации ЛГФИ.408844.025 РЭ ограничителя ОНК-160Б.

1 Средства испытаний

1.1 Средства измерений, а также испытательное оборудование, применяемые при

регулировке и проверке контроллера, приведены в таблице 1.

Таблица 1 - Перечень оборудования и средств измерений

Наименование и тип

(шифр, обозначение)

Используемая

техническая

характеристика

Погрешность,

класс

точности

Коли-

чество,

шт.

Источник питания постоянного тока
Б5-47

От 10 до 30 В;

не более 0,2 A

Дискретность установки

0,1 В; 0,01 А

Вольтметр универсальный
цифровой В7-40

Измерение

постоянного напряжения

от 10 до 30 В

Погрешность измерений

не более

± [0,1+0,02 ( U

/U - 1)] %

на пределах 20 и 200 В

Прибор комбинированный Ц4352-М1

Измерение

электрического

сопротивления

от 0 до 1 кОм

Кл. 1,0

Осциллограф С1-70

Измерение амплитуды и

длительности импульсного

сигнала от 0,1 до 5,5 В и

от 1 мкс до 1 с

Погрешность, не более:

измерения амплитуды ±4%;

калибровки длительности

развертки ±5 %

Термометр ТЛ-15 ГОСТ 28498-90

Измерение температуры

от минус 40 до плюс 40

не более

Программатор MSP Serial
Programming Addapter MSP-PRG430

Запись информации

в программируемые

микросхемы, указанные

в ЛГФИ.408843.019 ПЭ3

Считыватель телеметрической ин-
формации СТИ-2 ЛГФИ.301412.078

Панель мембранная
ЛГФИ.301412.065-ХХ *

Звонок ЗП-5 12МО.082.037 ТУ

Корпус ЛГФИ.731151.042

-------------------------

)

В БОИ выполняет функции модуля индикации и клавиатуры

Лист

ЛГФИ.301411.236 И1

Средства измерений должны обеспечивать получение режимов проверки, иметь до-

кументацию, подтверждающую их характеристики (паспорт или формуляр), и подвергаться

периодическим поверкам или калибровке согласно графику, действующему на предприятии.

Испытательное оборудование должно обеспечивать получение режимов проверки,

иметь документацию, подтверждающую их характеристики (паспорт или формуляр), и под-

вергаться периодической аттестации согласно графику, действующему на предприятии.

ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ СРЕДСТВА ИЗМЕРЕНИЙ, А ТАКЖЕ ИСПЫТАТЕЛЬНОЕ ОБО-

РУДОВАНИЕ, СРОК ОБЯЗАТЕЛЬНЫХ ПОВЕРОК (АТТЕСТАЦИИ) КОТОРЫХ ИСТЕК.

1.2 Допускается использование средств измерений и испытательного оборудования

других типов, обеспечивающих измерение параметров и поддержание необходимых режимов

проверки с погрешностью, не превышающей указанную в таблице 1.

2 Меры безопасности

При работе с контроллером необходимо выполнять требования безопасности в соот-

ветствии с действующими “Правилами технической эксплуатации электроустановок потреби-

телей” и “Правилами техники безопасности при эксплуатации электроустановок потребите-

лей”, утвержденными Госэнергонадзором РФ.

3 Условия регулировки и проверки изделия

3.1

Все работы по регулировке и проверке контроллера проводятся в нормальных

климатических условиях (НКУ) по ГОСТ 15150-69.

НКУ по ГОСТ 15150 характеризуются следующими значениями:

температура воздуха плюс (25±10) °С;

относительная влажность воздуха от 45 до 80 %;

атмосферное давление от 86 до 106,7 кПа (от 645 до 800 мм рт. ст.)

Примечание - При температуре воздуха выше 30 °С относительная влажность не

должна превышать 70 %.

3.2 Измерение температуры проводить по показаниям рабочих средств измерений с

отклонениями, не превышающими ±3 °С.

3.3 Допуски на устанавливаемые и измеряемые параметры, если они специально не

оговорены, определяются погрешностью средств измерений.

3.4 Защита от статического электричества - по 6М0.045.193 ТИ.

Лист

ЛГФИ.301411.236 И1

4 Порядок работы

Таблица 2 - Последовательность регулировки и проверки контроллера

Порядок работы

Номер пункта метода работы

Подготовка к программированию

Программирование

Регулировка

Проверка

Контроль

5 Подготовка к программированию

5.1

Проверить наличие на контроллер сопроводительного паспорта и правильность

его заполнения.

5.2

Проверить комбинированным прибором отсутствие короткого замыкания (КЗ) в

цепях питания контроллера:

а) XS9 "Ж" - XS3 "К"; XS9 "Ж" - XS4 "С"; XS9 "Ж" - XS5 "О"; XS9 "Ж" - XS10 "З";

б) XS10 "З" - XS3 "К"; XS10 "З" - XS4 "С"; XS10 "З" - XS5 "О";

в) XS3 "К" - XS4 "С"; XS3 "К" - XS5 "О".

В случае обнаружения КЗ устранить причину неисправности путем:

выполнения электромонтажа в соответствии с ЛГФИ.408843.019 Э3;

разрыва печатных проводников платы контроллера.

6 Программирование

Программирование больших интегральных схем (БИС) контроллера проводить в со-

ответствии с инструкцией по программированию ЛГФИ.408844.025 И2.

7 Регулировка

7.1 Подготовка к регулировке

7.1.1 Включив источник питания G, установить на его выходе (поле "V") номинальное

напряжение питания контроллера 24 В и ток защиты 0,2 А (поле "А").

7.1.2 Установить тумблер ВКЛ источника питания G в положение ВЫКЛ (нижнее по-

ложение).

7.1.3 Собрать схему проверки контроллера согласно рисунку 1, дополнительно руко-

водствуясь при этом схемой электрической принципиальной БОИ (ЛГФИ.408843.019 Э3).

Лист

ЛГФИ.301411.236 И1

000

(

В7-40)

(Б5-47)

БОИ

(ЛГФИ.408843.019-ХХ)

Панель

мембранная

(ЛГФИ.301412.065-ХХ)

Контроллер

(ЛГФИ.301411.019-ХХ)

Ж О С Б Ф К Э З

Корпус

(ЛГФИ.731151.042)

ХР1

ХS7
ХS8

Звонок

(12МО.082.037 ТУ)

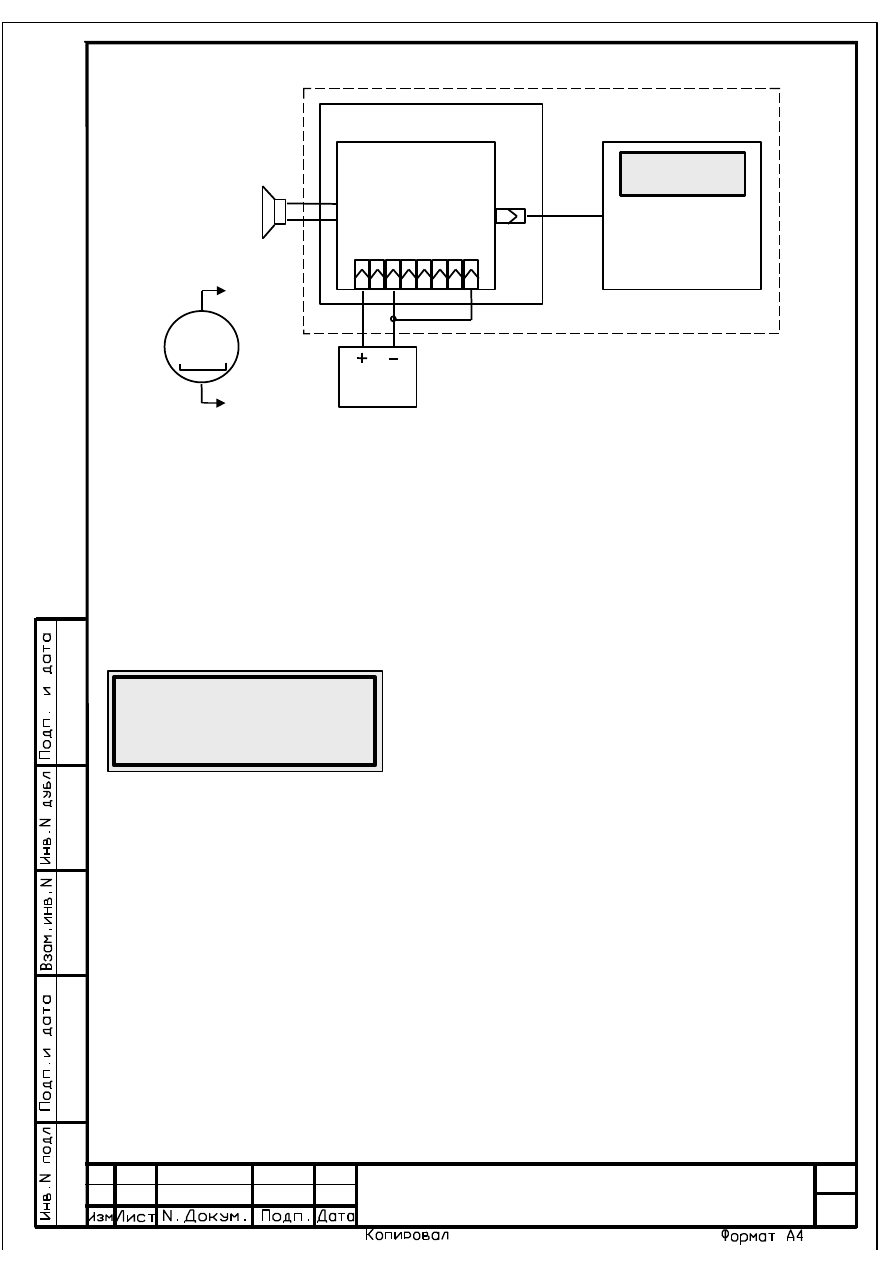

Рисунок 1 - Схема проверки контроллера

7.2 Проверка прохождения теста самоконтроля

7.2.1 Установить тумблер ВКЛ источника питания G в положение ВКЛ (верхнее по-

ложение).

7.2.2

Проконтролировать прохождение теста самоконтроля контроллера: появление

на индикаторе жидкокристаллическом цифровом (ИЖЦ) сообщения КОМПЛЕКСНЫЙ ПРИ-

БОР БЕЗОПАСНОСТИ БАШЕННОГО КРАНА ОНК-160Б

(см. рисунок слева) и поочередное загорание-погасание

всех единичных индикаторов БОИ (последовательное

включение-выключение светодиодов 15, 4, 5, 6, 7, 1, 2).

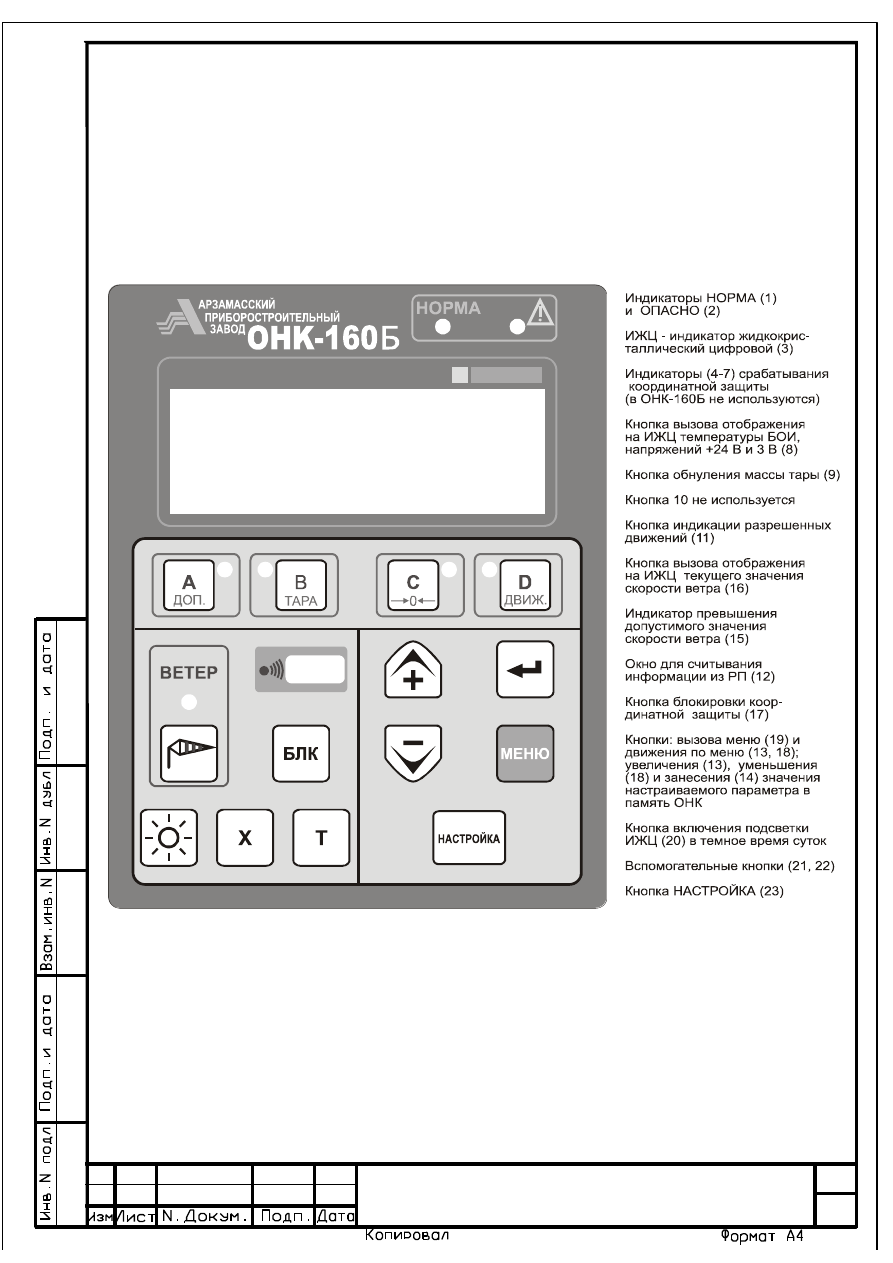

Примечание – Расположение и назначение элементов индикации и органов управления на ли-

цевой панели БОИ ограничителя ОНК-160Б приводится на рисунке А.1 приложения А.

7.2.3 В случае не правильного прохождения теста индикации и самоконтроля кон-

троллера необходимо устранить причину неисправности путем:

проверки наличия входного напряжения питания +24 В на клеммах типа WAGO (на

клемме Ж относительно клеммы З) и электрорадиолементах (ЭРЭ) платы контроллера;

проверки формирования напряжений питания +5 В и минус 5 В модулем питания

контроллера на соответствующих выводах ЭРЭ;

проверки формирования напряжения питания +3 В стабилизатором и формирова-

телем сброса БИС микроконтроллера (МК) контроллера на соответствующих выводах ЭРЭ;

проверки целостности печатных проводников контроллера;

КОМПЛЕКСНЫЙ ПРИБОР

БЕЗОПАСНОСТИ

БАШЕННОГО КРАНА

ОНК-160Б

Лист

ЛГФИ.301411.236 И1

разрыва печатных проводников контроллера;

проверки исправности ЭРЭ контроллера;

выполнения электромонтажа в соответствии с ЛГФИ.408843.019 Э3.

7.3 Опрос исправности устройств

После прохождения теста индикации контроллер проводит опрос о функциональной

готовности своих основных функционально-законченных устройств.

Примечание - Здесь и далее устройствами называются основные функционально-законченные

узлы контроллера: запоминающие устройства, генератор, часы и т. п.

В случае отказа какого-либо из устройств контроллера, на ИЖЦ БОИ выдается (см.

приложение Б) один из кодов ошибок ERR63 … ERR88. Если же все в порядке (код ошибки не

выдается) - на ИЖЦ отображается (см. рисунок слева) перебор кодов отказов внешних уст-

ройств (в данном случае – только коды блоков, т. к. дат-

чики к блокам не подключены): ERR50, ERR20, ERR8,

ERR4, ERR3.

Выдача на ИЖЦ такого сообщения озна-

чает, что устройство, которому присвоен соответствующий цифровой код после EER, не от-

вечает ("устройство молчит") на опросы контроллера [В данном случае эти устройства к кон-

троллеру (БОИ) не подключены].

7.4 Контроль работы кнопок и выработки звукового сигнала

Поочередно нажимая все кнопки БОИ, проконтролировать звуковой сигнал при каж-

дом нажатии кнопки, кроме кнопки НАСТРОЙКА.

Примечание - Состояние индикаторов БОИ не контролировать.

7.5 Вход в рабочее меню

Нажать кнопку БЛК и удерживать ее в течение

не менее 3 секунд. На ИЖЦ появится рабочее меню.

Рабочее меню состоит из трех информационных

окон, в которых отражается текущая информация о со-

стоянии узлов и агрегатов крана (см. рисунок; в данном

конкретном случае код ошибки ERR8 означает, что к

БОИ не подключен блок разовых сигналов – БРС).

Переход из одного информационного окна в

другое (переход к просмотру информации окон) осу-

ществляется при каждом нажатии на кнопку Х.

Примечание - При первом включении БОИ следует провести проверку параметров

крана, значения которых отображаются во втором окне рабочего меню.

ТЕСТ …
ERR50

– УСТРОЙСТВО МОЛЧИТ

0% *****************************
ERR8

– УСТРОЙСТВО МОЛЧИТ

R=0.00

м=0.00

п=0.00

т=0.00

БАЛ
R=0.00

н=0.00

R=0.00

н=0.00

R=0.00

н=0.00

V=0.00
S=0.00

H=0.00

A=0.00

F=0

G=0.00

T=0

Лист

ЛГФИ.301411.236 И1

7.6

Вход в главное меню

Перейти из рабочего меню в меню настройки.
Вход в главное меню (меню настройки) осуществляется нажатием и удержанием в

нажатом состоянии в течение 5 секунд кнопки НАСТРОЙКА на БОИ.

Вид главного меню (меню настройки)

показан на рисунке слева. В нижней строке
меню указаны кнопки БОИ, которыми можно
пользоваться в данном меню:

- "

" и "" - передвижение вверх

("

") и вниз ("") по пунктам меню;

М (сокращенное отображение на-

звания кнопки МЕНЮ) - вхождение в под-
меню или выбор требуемого пункта меню;

Х - выход из меню (пункта меню).

Примечание - На ИЖЦ одновременно отображается информация первых четырех

строк информационного окна (Для наглядности на приведенном здесь рисунке показаны сра-
зу все строки информационного окна).

7.7 Ввод даты и времени

С помощью кнопок "" и "" установить в меню настройки курсор напротив строки

Дата и время". Для входа в пункты меню и подменю (в данном случае в подменю "Дата и

время") необходимо нажать кнопку МЕНЮ. При этом на ИЖЦ БОИ выдается информация о
дате и времени установки ограничителя на кран (см. рисунок).

В нижней строке подменю "Дата и время" ото-

бражена информация о кнопках на лицевой панели
БОИ, с помощью которых возможно провести ввод или
изменение значения отображаемого параметра (в дан-

ном случае – провести настройку текущей даты и времени).

При нажатии на кнопку Т происходит перемещение курсора по строке для коррекции

(изменения) набранных значений параметра (в данном случае – перемещение на следующее
численное значение даты или времени). С помощью кнопок "+", "–" можно изменить числен-
ные значения параметра (даты и времени).

После настройки параметра (текущей даты и времени) необходимо сохранить это

значение в памяти контроллера путем нажатия кнопки " " (занесение в память).

После нажатия кнопки " " произойдет возврат в главное меню.
Кнопка Х обеспечивает возможность выхода из меню настройки в рабочее меню.

Дата и время
Номер БОИ
Марка крана
Параметры крана
Контроль грузовой характеристики
Настройка датчиков
Координатная защита оголовка
Координатная защита крюка
Разгрузочная площадка 1
Разгрузочная площадка 2
Параметры ограничения движений
Ограничение движения
Дата установки регистратора параметров
Дата снятия регистратора параметров
Громкость
Температура БОИ

, 

, М, Х

Дата и время

23-07-04 14:59

+, -

, Т , , Х

Лист

ЛГФИ.301411.236 И1

7.8 Настройка громкости звукового сигнала

Перейти из рабочего меню в меню настройки путем нажатия и удержания в нажатом

состоянии в течение 5 секунд кнопки НАСТРОЙКА.

С помощью кнопок "" и "" установить в меню настройки (вид главного меню пока-

зан на рисунке в п. 7.6) курсор напротив строки "Громкость".

Для входа в подменю "Громкость" нажать

кнопку МЕНЮ. При этом на ИЖЦ БОИ выдается ин-

формация, показанная на рисунке слева.

Изменяя с помощью кнопок "+", "–" значение дискрет периода частоты звукового сиг-

нала, отображаемое на ИЖЦ, добиваются наиболее громкого звучания звонка БОИ.

Для сохранения настройки параметра (громкости) нажать кнопку " ".

Выход из настроечного меню осуществляется нажатием кнопки Х.

7.9 Считывание данных из регистратора параметров крана

Считывание данных из регистратора параметров крана (РП), встроенного в контрол-

лер БОИ, проводят с помощью считывателя телеметрической информации СТИ-2.

Примечание – В комплект поставки СТИ-2 входят:

- считыватель телеметрической информации СТИ-2 ЛГФИ.301412.078;

- компакт-диск с исполняемыми файлами программы анализа телеметрической информации

ЛГФИ.00073-ХХ (ХХ - номер версии программы; Х – целое число от 0 до 9);

- инструкция пользователя ЛГФИ.301412.078 И1.

Считывание информации о контролируемых параметрах крана с инфракрасного пор-

та БОИ в СТИ-2 производится через окно, находящееся на лицевой панели БОИ.

Перейти из рабочего меню в меню проверки

(см. рисунок слева) путем нажатия кнопки МЕНЮ.

С помощью кнопок "" и "" установить в

меню курсор напротив строки "Считывание РП".

Для входа в подменю нажать кнопку МЕНЮ.

На ИЖЦ БОИ выдается сообщение "Считывание

РП. Ожидание начала …" (см. рисунок слева).

Для считывания информации с РП в СТИ-2

необходимо расположить приемник считывателя

(застекленное окно в верхней части СТИ-2) напро-

тив и перпендикулярно излучателям индикаторов (светодиодов), находящихся на плате кон-

троллера (напротив и перпендикулярно окну 12 на лицевой панели БОИ, см. рисунок А.1 при-

ложения А), на расстоянии 10-30 cм.

Громкость

Frequency = 100

+, -

, Т

, Х

Идентификация
Наработка
Дополнит. пар.

Считывание РП

Перегрузки

Тест реле
Коррекция времени

, 

, М, Х

Считывание РП
Ожидание начала …

Лист

ЛГФИ.301411.236 И1

Нажать и удерживать на считывателе кнопку включения питания

для передачи

информации с РП в СТИ-2.

В процессе считывания (порядка 120 с) на индикатор БОИ должно выдаваться сооб-

щение "Считывание РП. Передача ... ", слева на нижней строке индикатора должен отобра-
жаться текущий номер i считываемого блока информации от i = 0 до i = 8255, а на САИ-2
должен мигать зеленый индикатор ОБМЕН ЗАКОНЧЕН.

По окончании передачи (считывания) информации с РП в считыватель САИ-2 на ин-

дикаторе БОИ в третью и четвертую строки соответственно (см. рисунок слева) должны вы-

даться сообщения "i = 8255 Повторы=0" и "Норма!",
а на считывателе должен гореть зеленый индикатор
ОБМЕН ЗАКОНЧЕН.

Убедившись, что на ИЖЦ БОИ выдалось

сообщение "Норма!" (указывает, что информация с РП считана в полном объеме), следует
отпустить кнопку включения питания

на СТИ-2.

Выход в рабочее меню осуществляется нажатием кнопки Х.

7.10 Проверка версии программы

Перейти из рабочего меню в меню проверки

(см. рисунок слева) путем нажатия кнопки МЕНЮ.

С помощью кнопок "" и "" установить в

меню курсор напротив строки "Идентификация".

Для входа в подменю нажать кнопку МЕНЮ.

При этом на ИЖЦ БОИ выдается окно, отобра-
жающее информацию о заложенной в контроллер
БОИ программе (см. рисунок слева).

Примечание - Проверку правильности записи в

БИС контроллера соответствующего ему варианта прог-

раммного обеспечения осуществлять согласно инструкции

по программированию

ЛГФИ.408844.025 И2.

Нажатием кнопки Х выйти в рабочее меню.

7.11 Температура БОИ

Настройку температуры необходимо проводить после выдержки БОИ в выключенном со-

стоянии в условиях окружающей среды не менее 1 ч.

По истечении времени выдержки включить БОИ и выставить (по методике, указанной ниже)

температуру внутри его корпуса равной температуре окружающей среды. Это обусловлено тем, что в
процессе работы БОИ температура внутри его корпуса повышается; например, при работе БОИ в тече-
ние 0,5 ч с включенной подсветкой ИЖЦ температура внутри корпуса БОИ может превышать темпе-
ратуру окружающей среды на 7-8 С.

Считывание РП
Передача …
i=8255

Повторы=0

Норма!

Идентификация
Наработка
Дополнит. пар.

Считывание РП

Перегрузки

Тест реле
Коррекция времени

, 

, М, Х

Кран : КБ-408А-(0)
Номер крана: 125
Год выпуска: 2004
Тип стрелы: бал.
Гр. режима: А1
Номер БОИ: 4110020
Версия РП: 1
Версия прогр.: 1.1
Дата уст.: 11 – 09 - 02

, 

, М, Х

Лист

ЛГФИ.301411.236 И1

Перейти из рабочего меню в меню настройки путем нажатия и удержания в нажатом

состоянии в течение 5 секунд кнопки НАСТРОЙКА.

С помощью кнопок "" и "" установить в меню настройки (вид главного меню пока-

зан на рисунке в п. 7.6) курсор напротив строки "Температура БОИ".

Для входа в подменю нажать кнопку МЕНЮ.

При этом на ИЖЦ БОИ выдается (см. рисунок слева)

информация о значении температуры окружающего

воздуха внутри корпуса БОИ в градусах Цельсия.

Изменяя с помощью кнопок "+", "–" значение температуры, добиваются отображения

на ИЖЦ значения температуры, измеренной с помощью термометра.

Для сохранения настройки параметра (громкости) нажать кнопку " ".

Выход из настроечного меню осуществляется нажатием кнопки Х.

7.12 Очистка регистратора параметров крана

Перейти из рабочего меню в меню настройки путем нажатия и удержания в нажатом

состоянии в течение 5 секунд кнопки НАСТРОЙКА.

С помощью кнопок "" и "" установить в меню настройки (вид главного меню пока-

зан на рисунке в п. 7.6) курсор напротив строки "Температура БОИ".

Нажать одновременно кнопки

При этом на ИЖЦ БОИ выдается

(см. рисунок) сообщение "Test blackbox" (Тест "черного ящика", т. е. тест РП).

Во время прохождения теста проверяется

функциональное состояние микросхем памяти "черно-

го ящика" и "очистка" (обнуление) информации в их

ячейках памяти. По завершению этой операции на ин-

дикаторе БОИ должно высветиться сообщение "OK!".

Нажать кнопку Х для выхода из меню настройки в рабочее меню.

Установить тумблер ВКЛ источника G в положение ВЫКЛ (нижнее положение).

7.13 Проверка параметров бортовой сети

7.13.1 Подключить вольтметр PV к клеммам (типа WAGO) Ж и З (см. рисунок 1).

7.13.2 Установить тумблер ВКЛ источника G и тумблер СЕТЬ вольтметра PV в поло-

жение ВКЛ (верхнее положение).

7.13.3 Проверка параметров бортовой сети осуществляется из рабочего меню.

Нажать

кнопку . При этом на ИЖЦ БОИ выдается информацион-

ное окно (см. рисунок), во второй строке которого отображаются значения следующих пара-

Температура

Т=23

+, -

, Т , , Х

ДОП.

Температура

Test blackbox …
OK!

ДОП.

Лист

ЛГФИ.301411.236 И1

метров:

Т - температура микроконтроллера (МК) типа

MSP430F

149 контроллера в градусах Цельсия (в БОИ -

температура внутри корпуса БОИ);

Ub -

напряжение питания контроллера (БОИ) в вольтах;

U -

напряжение питания МК в вольтах.

7.13.4 Проверить соответствие отображаемого значения температуры значению, ус-

тановленному при выполнении операций по п. 7.11. В случае не соответствия указанных зна-

чений, откорректировать значение температуры по методике п. 7.11.

7.13.5 Нажать и удерживать кнопку

Изменяя с дискретностью 0,1 В величину напряжения на выходе источника питания G

[величину напряжения питания контроллера (БОИ)] от 10,2 до 30,0 В и контролируя его зна-

чение по вольтметру PV, проверить соответствующее изменение показаний напряжения

бортсети Ub на ИЖЦ БОИ. Отличие значений напряжения, отображаемых вольтметром и

БОИ, не должно быть более 0,1 В.

Установить на выходе источника G напряжение питания равным 24 В.

7.13.6 Величина напряжение питания микроконтроллера, отображаемая на ИЖЦ

БОИ, должна быть равна (З,25±0,25) В.

7.13.7 Установить тумблер ВКЛ источника питания G и тумблер СЕТЬ вольтметра PV

в положение ВЫКЛ.

Разобрать схему проверки.

Заполнить сопроводительный паспорт.

8 Проверка

8.1 Проверке по п. 8.2 подвергать контроллеры, прошедшие лакировку.

8.2 Выполнить операции по пп. 7.1, 7.2.1, 7.2.2, 7.3, 7.4 при напряжениях питания

10,2,

24,0 и 30,0 В.

8.3 Выполнить операции по п. 7.13.7.

9 Контроль

Предъявить изделие ОТК по пп. 8.2, 8.3.

Примечания

1 Ответственным сдатчиком считается лицо, проводившее регулировку и проверку

контроллера.

0% *****************************
T=23 Ub=24.0 U=3.26
R=0.00

м=0.00

п=0.00

т=0.00

ДОП.

Лист

ЛГФИ.301411.236 И1

Приложение Б

(справочное)

Сообщения об отказе (сбое) устройства.

Возможные неисправности контроллера (БОИ) и способы их устранения

Выдаваемые ограничителем ОНК-160Б на ИЖЦ БОИ сообщения об отказе или сбое

устройства свидетельствует об отказе или кратковременном сбое последнего.

Сообщения об отказе или сбое устройства имеют вид: ERRX, ERRXX, ERRXXХ,

где ERR следует читать как "ошибка, отказ"; Х, ХХ или ХХХ - цифровой код сообщения
(Х - любое целое число от 0 до 9).

В режиме РАБОТА сообщения об отказе (сбое) устройства выводятся во вторую

строку ИЖЦ в главной (основной) странице отображения рабочих параметров крана и сохра-
няются на ИЖЦ до устранения причины отказа.

В режиме НАСТРОЙКА сообщения об отказе на индикацию не выдаются.
Виды выдаваемых на ИЖЦ сообщений и их краткое описание, а также возможные

причины неисправности ОНК и способы их устранения приведены в таблице Б.1.

Примечание - Коды сообщений об отказах ERR3 … ERR62, ERR80 … ERR86, ERR88

и ERR100 … ER105 приведены с ознакомительной целью.

Таблица Б.1 - Неисправности ограничителя и способы их устранения

Характер и проявление неисправности

Способ устранения

Вид сообщения

Краткое описание сообщения

неисправности

ERR3

Код контроллера башенного крана

КБК0 (Вылет, ветер), установлен-

ной в блок питания (БП) или за-

ключенной в собственный корпус

Отказ внешнего устройства

ERR4

Код контроллера башенного крана

КБК1 (Азимут, высота, путь)

Отказ внешнего устройства

ERR8

Код блока разовых сигналов (БРС):

Выходные реле

Отказ внешнего устройства

ERR20

Код датчика усилия цифрового

(ДУЦ): Усилие на растяжение от 0

до 1000 кгс

Отказ внешнего устройства

ERR50

Код БРС: Плата приема разовых

сигналов с крана (Дискретные вхо-

ды БРС)

Отказ внешнего устройства

Лист

ЛГФИ.301411.236 И1

Характер и проявление неисправности

Способ устранения

Вид сообщения

Краткое описание сообщения

неисправности

ERR63 -

Линия связи

Неисправность линии связи CAN

Временно  подключить  резистор
сопротивлением  120  Ом±10  %  па-
раллельно  цепям  CANH,  CANL
контроллера.  Если  отказ  исчез,
БОИ исправен; в противном случае
проверить  исправность  цепей  МС
поз. D4 контроллера

ERR64 -

Пар. не в норме

Сбой генератора
(Резонатор 3,64 МГц)

Проверить номиналы резонатора и
конденсаторов в цепях генератора,
исправность времязадающих це-
пей, отсутствие замыкания сиг-
нальных цепей на цепи питания

ERR65 -

Пар. не в норме

Сбой программы
(Зависание процессора)

Проверить  напряжение  питания  на
МК (МС поз. D15), наличие конден-
саторов  и  полярность  их  включе-
ния, цепь GND.
Провести  контроль  кода  програм-
мы  на  программаторе  и  (в  случае
его  несовпадения)  повторное  про-
граммирование контроллера

ERR66 -

Пар. не в норме

Контрольная сумма программы

Провести  контроль  кода  програм-
мы  на  программаторе  и  (в  случае
его  несовпадения)  повторное  про-
граммирование контроллера

ERR67 -

Устр-во молчит

Часы (МС поз. D1) не отвечают на
запрос процессора (БОИ)

Проверить уровни сигналов («1» в
исходном состоянии) на выходах

D1:SDA, D1:SCL

и наличие этих

цепей, отсутствие замыканий, но-
миналы резисторов, наличие пита-
ния на выводе D1:VCC и резервно-
го питания на выводе D1:VBAT

ERR68 -

Пар. не в норме

Часы (МС поз. D1) не идут, нет
прерывания 1 сек (БОИ)

Проверить:  наличие  цепи  "1СЕК"
на плате контроллера, номинал ре-
зистора,  отсутствие  замыкания  на
шины питания; наличие питания на
выводах  D1:VCC  и  D1:VBAT;  пра-
вильность  подключения  батареи
литиевой  G1  и  кварцевого  резона-
тора BQ1. См. также приложение Г

Продолжение таблицы Б.1

Лист

ЛГФИ.301411.236 И1

Характер и проявление неисправности

Способ устранения

Вид сообщения

Краткое описание сообщения

неисправности

ERR69 -

Устр-во молчит

Настроечная память (МС поз. D6)

не отвечает на запрос процессора

(БОИ)

Проверить уровни сигналов («1» в

исходном состоянии) на выходах

D6:SDA, D6:SCL

и наличие этих

цепей, отсутствие замыканий, но-

миналы резисторов, наличие пита-

ния на МС D6

ERR70 -

Устр-во молчит

РП0 (МС поз. D2) не отвечает на

запрос процессора (БОИ)

Проверить наличие питания на МС

поз. D2, уровни сигналов («1» в ис-

ходном состоянии) на ее выходах

D2:SDA, D2:SCL

и наличие этих

цепей, отсутствие в них замыканий,

номиналы резисторов, правиль-

ность подключения входов А0-А2.

См. также приложение В

ERR71 -

Устр-во молчит

РП1 (МС поз. D7) не отвечает на

запрос процессора (БОИ)

Аналогично ERR70

ERR72 -

Устр-во молчит

РП2 (МС поз. D9) не отвечает на

запрос процессора (БОИ)

Аналогично ERR70

ERR73 -

Устр-во молчит

РП3 (МС поз. D12) не отвечает на

запрос процессора (БОИ)

Аналогично ERR70

ERR74 -

Устр-во молчит

РП4 (МС поз. D3) не отвечает на

запрос процессора (БОИ)

Аналогично ERR70

ERR75 -

Устр-во молчит

РП5 (МС поз. D8) не отвечает на

запрос процессора (БОИ)

Аналогично ERR70

ERR76 -

Устр-во молчит

РП6 (МС поз. D10) не отвечает на

запрос процессора (БОИ)

Аналогично ERR70

ERR77 -

Устр-во молчит

РП7 (МС поз. D11) не отвечает на

запрос процессора (БОИ)

Аналогично ERR70.

См. также приложение Д

ERR78 -

Пар. не в норме

Неисправен термостат (БОИ)

Проверить цепи термостата

ERR79 -

Пар. не в норме

Напряжение питания U

БС

не в нор-

ме (БОИ)

Проверить наличие напряжения

+24 В между клеммами Ж и С кон-

троллера, исправность цепей МС

поз. D17, номиналы резисторов в

цепи измерения U

БС

Продолжение таблицы Б.1

КОНТРОЛЛЕР. Инструкция по проверке и регулировке ЛГФИ.301411.236 И1 - часть 1
