Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию

Лист

ЛГФИ.408844.009-03 ИМ

L, м

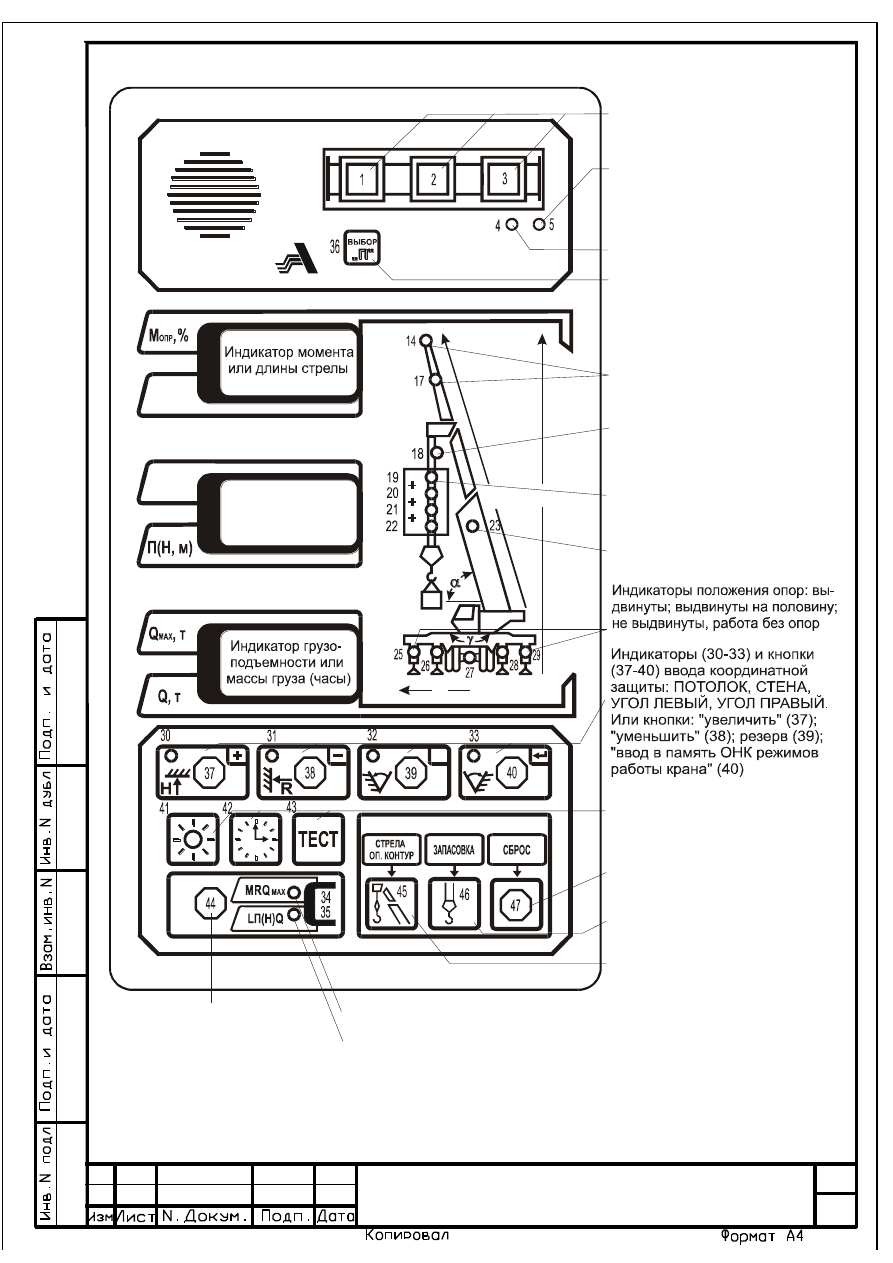

ВЫБОР РЕЖИМА

ТС ВКЛ

ОНК-140

R, м

90 %

НОРМА

СТОП

Индикаторы степени
загрузки крана

Индикатор включения

подогрева ИЖЦ

Индикатор включения

питания

Кнопка выбора параметра

в режиме НАСТРОЙКА или
переключения диапазона

напряжений МЗОНа

Индикаторы режима

работы с гуськом

Индикатор срабатывания
ограничителя подъема крюка

(мигает) или МЗОНа (горит
постоянно)

Индикатор вылета
или параметра
(высоты)

Индикаторы выбранной

запасовки полиспаста

Индикатор фиксации второй

секции стрелы (палец)

Кнопки: включения-выключения

подсветки ИЖЦ (41), вызов теку-
щего времени (42), включение
теста самоконтроля ОНК (43)

Кнопка установки запасовки
палиспаста

Не используется

Кнопка установки режима ра-
боты стрелового оборудова-

ния и положения опор

Кнопка смены группы
индицируемых на ИЖЦ
параметров

Указатель отображения на ИЖЦ параметров M, R, Qмах

Указатель отображения на ИЖЦ параметров L, П(Н), Q

Рисунок 7

Лист

ЛГФИ.408844.009-03 ИМ

4.1.4 Установить стрелу крана в рабочее положение.

4.1.5 Убедившись в правильности занесения режима работы крана, проверить рабо-

тоспособность ОНК и концевых выключателей крана по п. 3.3.3 руководства по эксплуатации

(тестовый контроль).

4.1.6 Нажать кнопку ТЕСТ для выхода в рабочий режим.

4.2 Настройка канала датчика поворота платформы (азимута)

4.2.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.

4.2.2 Выполнить операции по п. 4.1.2.

4.2.3 Развернуть (см. рисунки 8, 9) стрелу крана на 180 по часовой стрелке относи-

тельно кабины таким образом, чтобы линия передней стенки кабины была параллельна ли-

нии среза настила шасси (Стрелу кранов КЖ-871, СОКОЛ-60.1, СОКОЛ-80.1 установить пер-

пендикулярно продольной оси железнодорожной платформы).

4.2.4 Нажать кнопку ТЕСТ.

После прохождения теста на среднем ИЖЦ появится имя параметра "AL" (альфа).

4.2.5 Нажимая кнопку "+" (37), добиться отображения на среднем ИЖЦ параметра

"GA" (гамма). При этом на нижний ИЖЦ должен выдаваться угол поворота платформы отно-

сительно кабины машины (в градусах) по часовой стрелке.

4.2.6 Вращая ведущую ось датчика угла (ДУГ), установить на нижнем индикаторе

значение (180.0 ± 1).

4.2.7 Застопорить винтом 2 ось датчика.

4.2.8 Застопорить гайкой ведущую шестерню датчика.

4.2.9 Нажать кнопку ТЕСТ для выхода в рабочий режим.

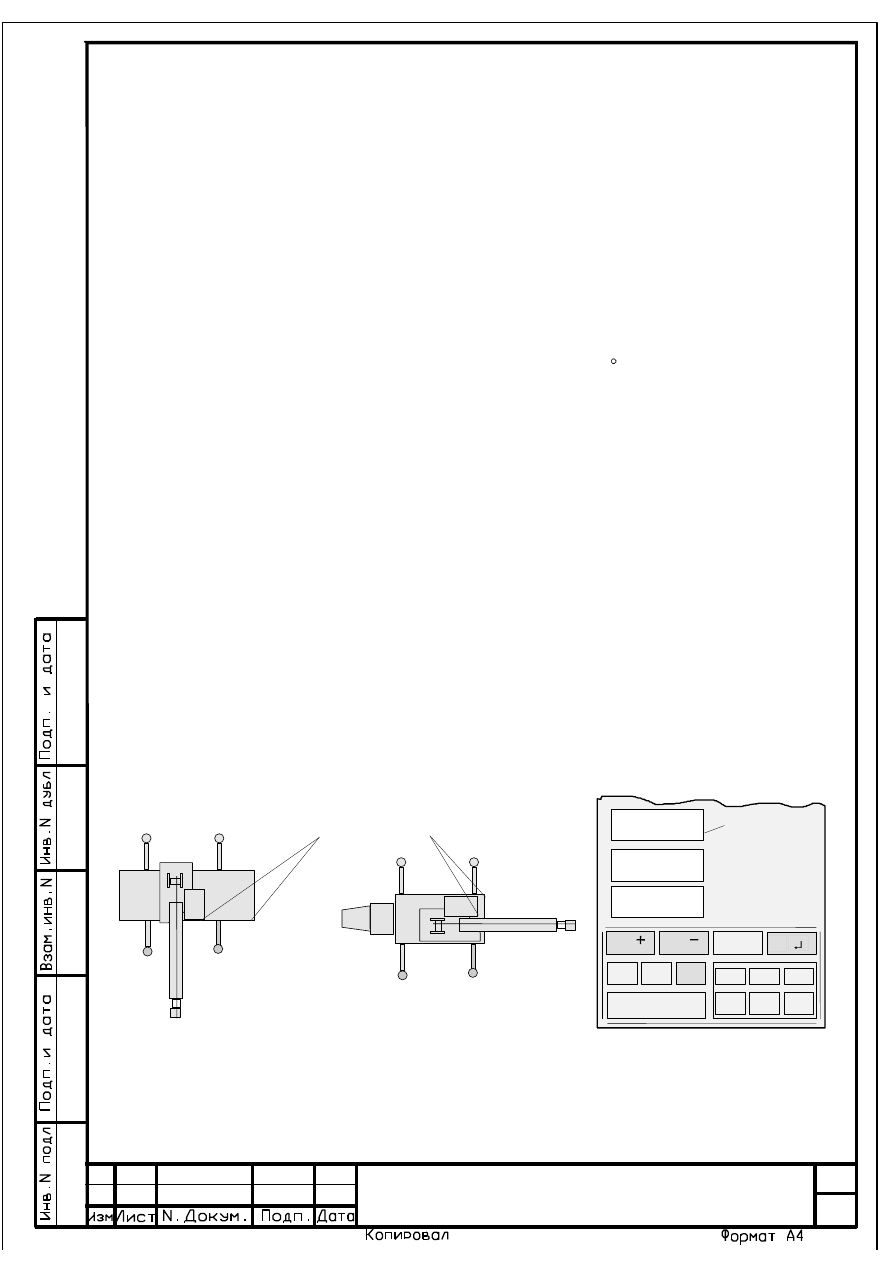

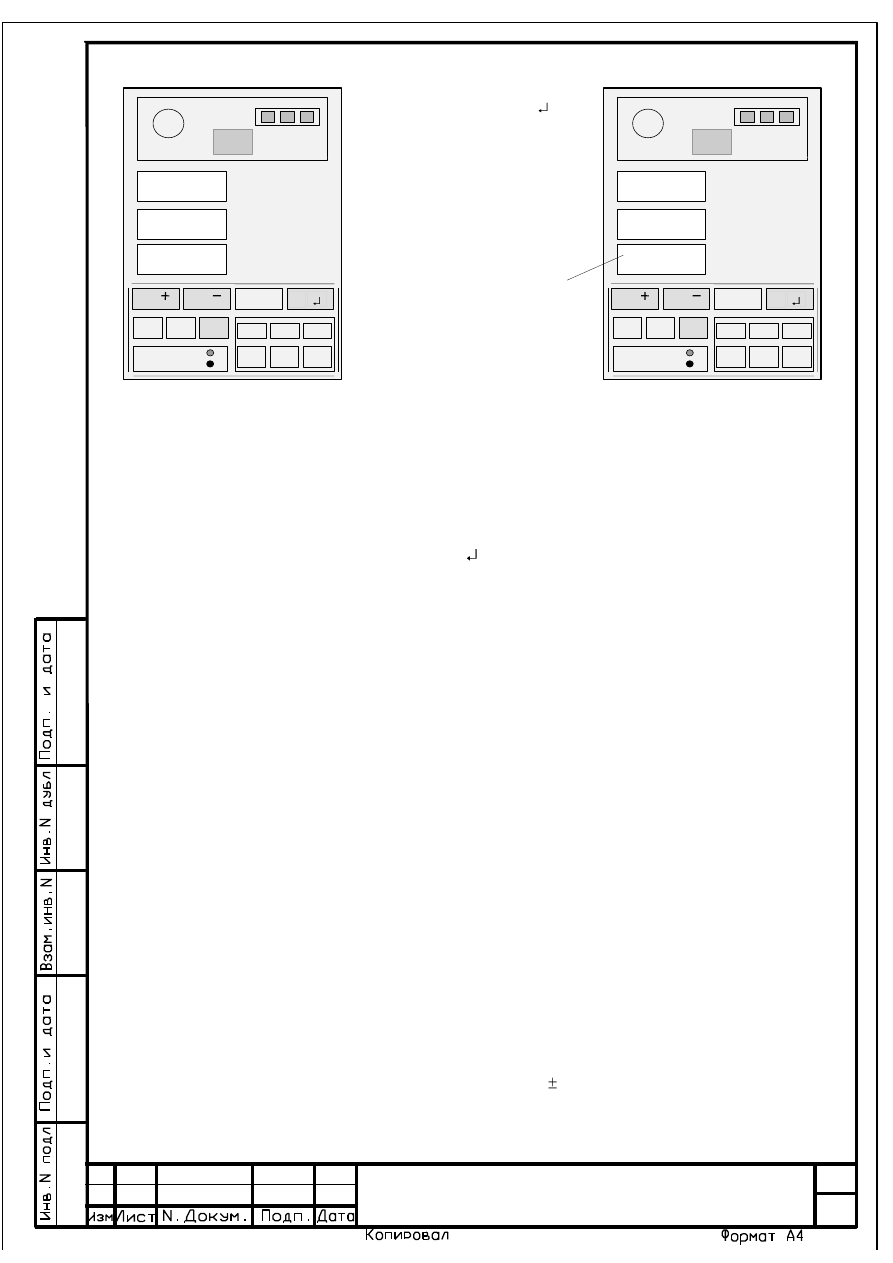

Рисунок 8

Рисунок 9

ОПР

180.0

ХХ

ТЕСТ

Линии должны быть

параллельны

КЖ-871,

Сокол-60.1, Сокол-80.1

Лист

ЛГФИ.408844.009-03 ИМ

4.3 Ввод кода программы (типа крана)

4.3.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.3.2 Выполнить операции по п. 4.1.2.
4.3.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
4.3.4 Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем ИЖЦ код "Н00" (индика-

ция типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 10). При этом на

средний ИЖЦ выдается код типа крана в соответствии с таблицей 2.

Показания на нижнем ИЖЦ не контролировать.
Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 44 код "НХХ".

4.3.5 Кнопками "+" (37), "-" (38) установить на среднем ИЖЦ код крана (см. п. 4.3.4).
4.3.6 Нажать кнопку " " (40).

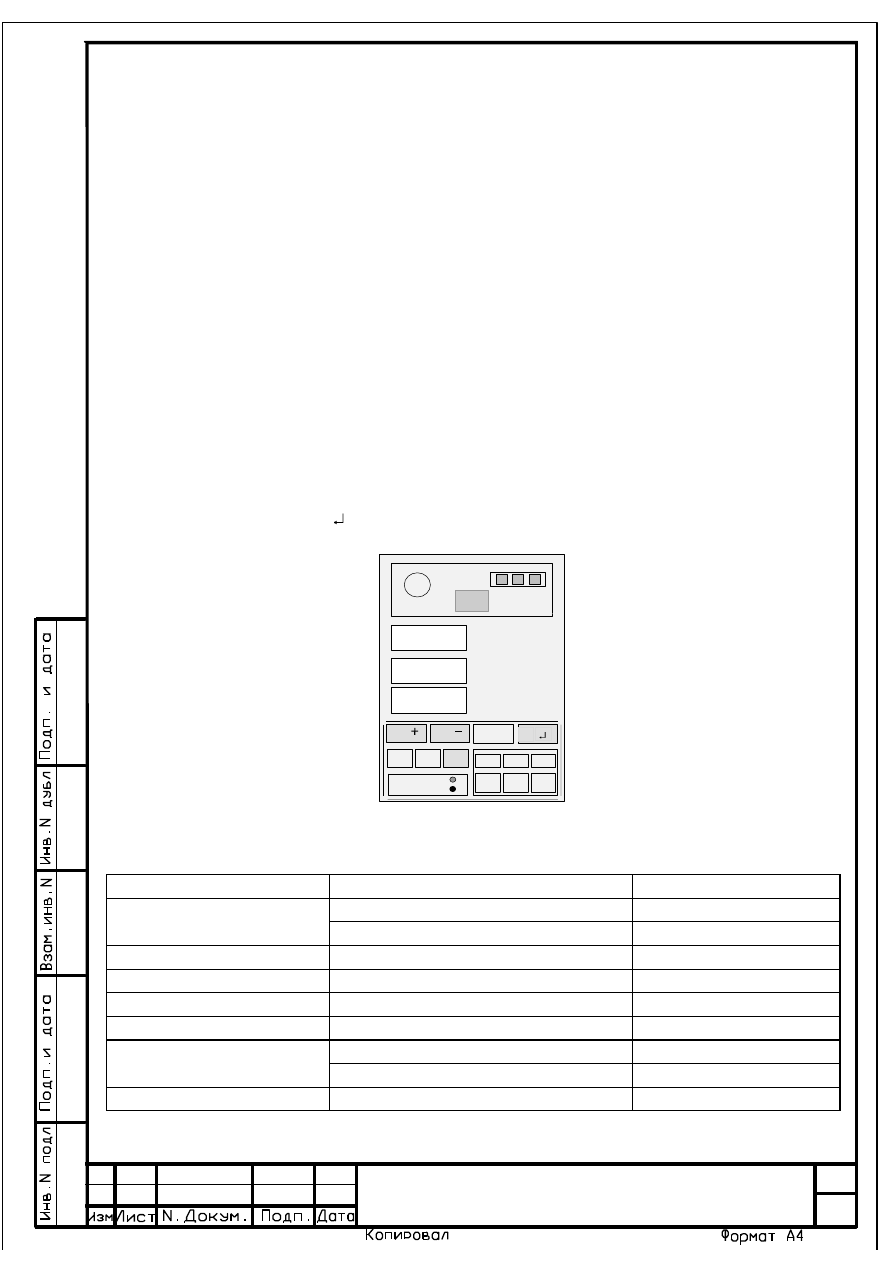

Рисунок 10

ХХ

Н00.1

ТЕСТ

Выбор

П"

Таблица 2

Модификация ОНК-140

Тип крана

Код типа крана

ОНК-140-06

КС-3579

КС-5479

ОНК-140-07

СОКОЛ-80

ОНК-140-09

СОКОЛ-80.1

ОНК-140-21

СОКОЛ-60.1

ОНК-140-49

СКАТ-40

ОНК-140-51

КЖ-871

КЖ-472

ОНК-140-80

КЖ-971

Лист

ЛГФИ.408844.009-03 ИМ

4.3.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00" и проконтролировать

правильность его ввода.

4.3.8 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

4.4 Настройка канала длины стрелы

Настройку канала длины стрелы производить без груза.
4.4.1 Развернуть стрелу в рабочую зону.
Выдвинуть стрелу полностью, затем полностью втянуть стрелу.
Проконтролировать равномерность намотки троса на барабан.
Если трос наматывается не равномерно, изменить угол наклона барабана к стреле

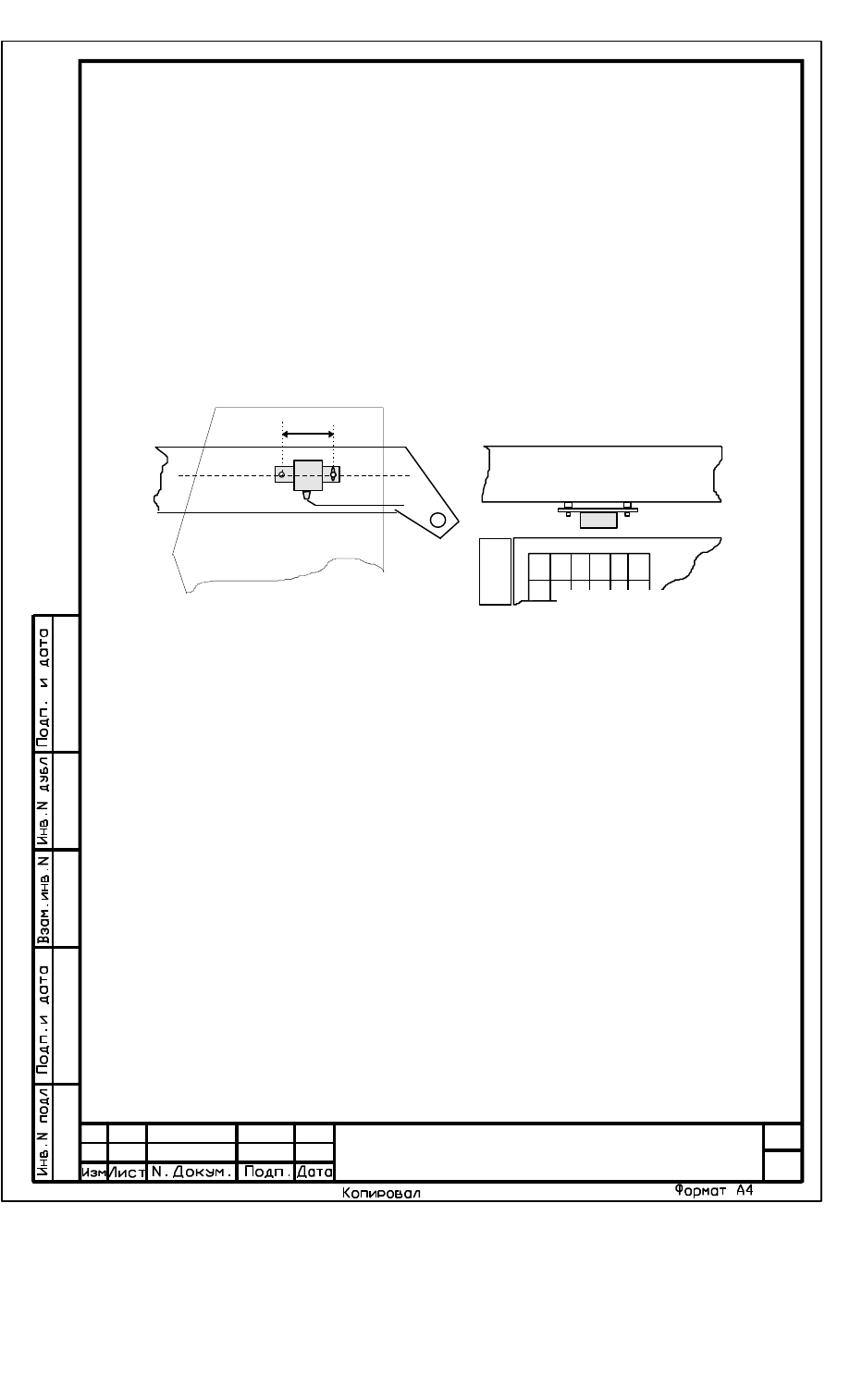

путем подкладывания шайб под винт 2 крепления датчика к стреле (см. рисунок 2).

4.4.2 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.4.3 Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикато-

рах появятся значения контролируемых параметров крана).

4.4.4 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.4.5 Втянуть стрелу полностью.
4.4.5.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ сооб-

щения "Н01" (настройка длины стрелы). При этом на ИЖЦ выдаются:

на средний ИЖЦ - значение измеренной длины стрелы;

на нижний - процент использованного диапазона сопротивления датчика. При пол-

ностью втянутой стреле он должен быть равен 5 2.

Если число на нижнем индикаторе не укладывается в диапазон 3-7, необходимо:

для грубого увеличения числа - повернуть барабан на 1 оборот и навернуть на него

провисший трос;

для уменьшения числа - снять с барабана один виток троса.

Для более точного изменения числа нужно открепить трос с оголовка стрелы и, вытя-

гивая или отпуская трос, получить необходимое число, затем закрепить трос на оголовке.

При исправном датчике указанное выше число должно получаться при начальной за-

крутке пружины барабана на 4-5 оборотов от свободного состояния.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.4.5.2 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.0".
4.4.5.3 Нажать кнопку " " (40, см. рисунок 11).
4.4.6 Полностью выдвинуть стрелу.
4.4.6.1 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.1".

Лист

ЛГФИ.408844.009-03 ИМ

Не контролировать

После нажатия кнопки " "
(40) на среднем ИЖЦ отобра-
зится минимальная длина
стрелы для данного типа кра-
на и ее значение занесется в
память ОНК-140.
Значение длины стрелы
дано для крана СОКОЛ-80

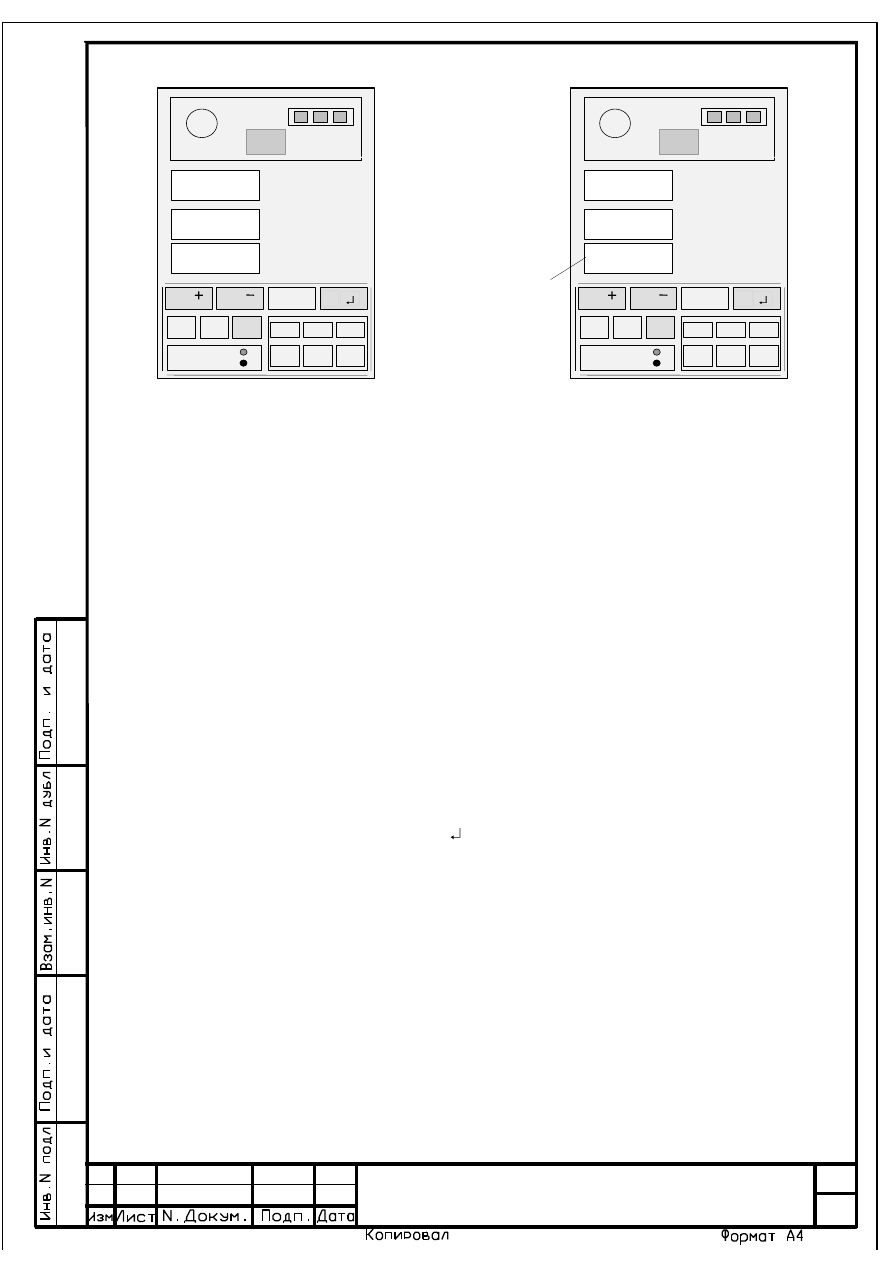

Рисунок 11

0005

10.16

Н01.1

ТЕСТ

Выбор

П"

Рисунок 12

ХХХ

17.66

Н01.1

ТЕСТ

Выбор

П"

4.4.6.2 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение макси-

мальной длины стрелы для настраиваемой модификации ограничителя.

Примечание -. Если удерживать кнопку в нажатом состоянии более 5 с, то изменение

числа происходит автоматически.

4.4.6.3 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку (см. рисунок 12).

4.4.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01" и проконтролировать

правильность его ввода.

4.4.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.5 Настройка канала вылета стрелы

Настройку канала вылета проводить только после выполнения операций по п. 4.4.
4.5.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.5.2 Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикато-

рах появятся значения параметров крана).

4.5.3 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.5.4 Нажимая кнопку ВЫБОР "П" (36), установить (см. рисунок 10) на верхнем ИЖЦ

код "Н02" (индикация вылета стрелы).

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.5.5 Полностью втянуть стрелу.
4.5.5.1 Установить по рулетке с погрешностью 1 см значение вылета, указанное в

таблице 3 для данного типа крана.

Лист

ЛГФИ.408844.009-03 ИМ

4.5.5.2 Опустить крюк до высоты приблизительно 1,5 м от земли.
4.5.5.3 Изменяя положение датчика угла наклона стрелы, добиться отображения на

среднем ИЖЦ значения вылета, указанного в правом столбце таблицы 3 (см. рисунок 13) для
установленного значения вылета по рулетке.

4.5.5.4 Затянуть винты крепления датчика.
4.5.6 Полностью втянуть стрелу.
4.5.6.1 Нажать кнопку блокировки координатной защиты на пульте управления крана

и установить по рулетке с погрешностью 1 см значение вылета, указанное в таблице 4 для
данного типа крана.

4.5.6.2 Опустить крюк до высоты приблизительно 1,5 м от земли.
4.5.6.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".
4.5.6.4 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение вылета,

указанного в правом столбце таблицы 4 (см. рисунок 14) для установленного значения вылета
по рулетке.

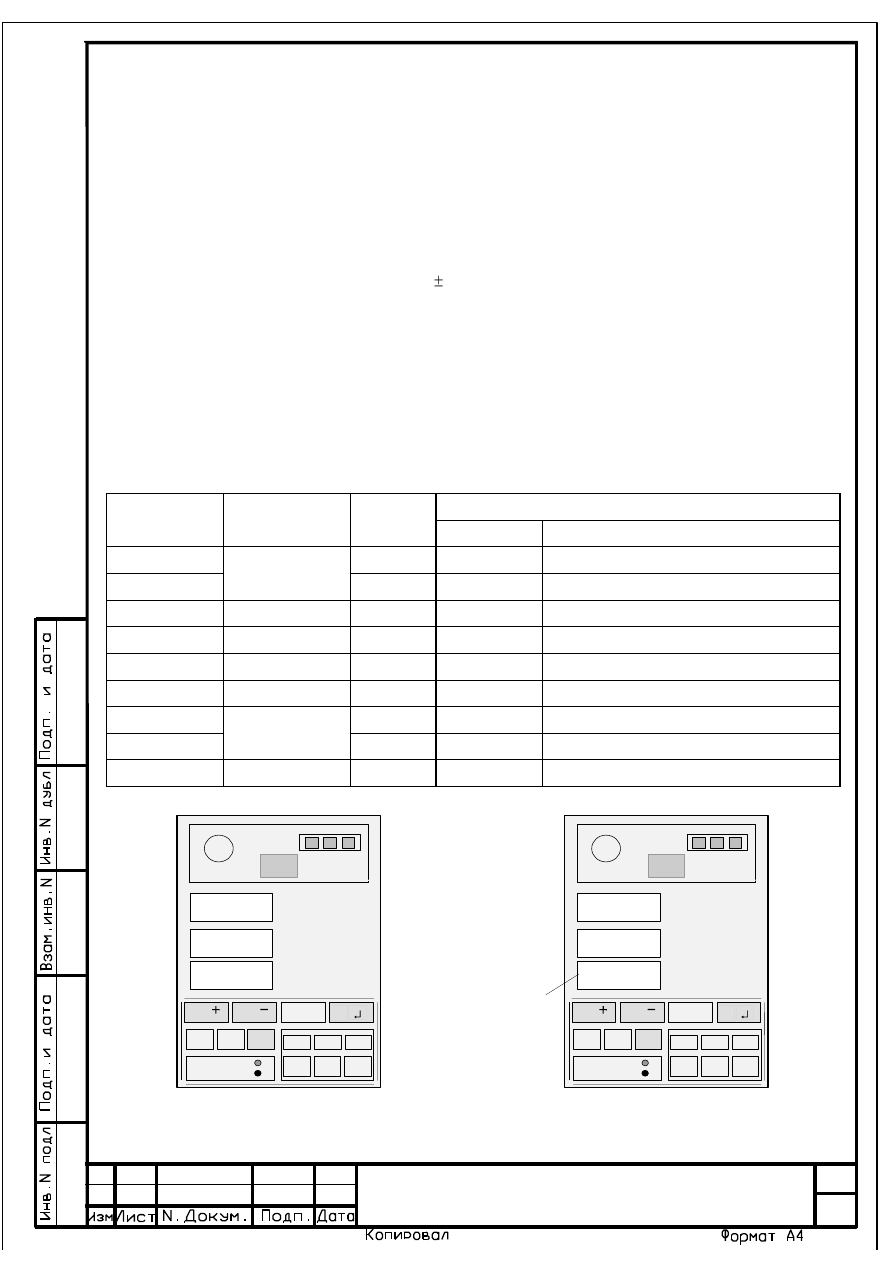

Таблица 3

Тип

Вариант

Код типа

Вылет, м

крана

ОНК-140

крана

по рулетке

устанавливаемый на среднем ИЖЦ

КС-3579

ОНК-140-06

5,30

КС-5479

5,93

5,94

СОКОЛ-80

ОНК-140-07

5,57

5,60

СОКОЛ-80.1

ОНК-140-09

4,70

4,73

СОКОЛ-60.1

ОНК-140-21

3,06

3,13

СКАТ-40

ОНК-140-49

6,10

6,12

КЖ-871

ОНК-140-51

6,80

КЖ-472

5,30

КЖ-971

ОНК-140-80

4,5

Не контролировать

Рисунок 13

ХХХ

5.32

Н02

ТЕСТ

Выбор

П"

Рисунок 14

ХХХ

3.47

Н02.1

ТЕСТ

Выбор

П"

Лист

ЛГФИ.408844.009-03 ИМ

Таблица 4

Тип

Вариант

Код типа

Вылет, м

крана

ОНК-140

крана

по рулетке

устанавливаемый на среднем ИЖЦ

КС-3579

ОНК-140-06

2,80

2,82

КС-5479

3,09

3,13

СОКОЛ-80

ОНК-140-07

3,45

3,48

СОКОЛ-80.1

ОНК-140-09

7,38

7,40

СОКОЛ-60.1

ОНК-140-21

5,00

СКАТ

ОНК-140-49

2,60

2,62

КЖ-871

ОНК-140-51

8,00

КЖ-472

2,80

2,82

КЖ-971

ОНК-140-80

5,70

4.5.6.5 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку (см. рисунок 14).

4.5.

7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02" и проконтролировать

правильность его ввода.

4.5.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.6 Настройка канала веса груза и срабатывания ограничителя

Выключить тумблер ПИТАНИЕ на пульте управления крана.
Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикаторах

появятся значения параметров крана).

Заглушить двигатель или отключить гидронасосы крана.
4.6.1 Ввод температуры окружающего воздуха
4.6.1.1 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.6.1.2 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н03" (настройка канала измерения температуры). При этом на средний ИЖЦ выдается зна-
чение измеренной температуры окружающего воздуха.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.6.1.3 Измерить термометром температуру окружающего воздуха.
Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более, чем на 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код
"Н03.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям
среднего ИЖЦ, значение температуры, равное показаниям термометра (см. рисунок 15).

4.6.1.4 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.1.5 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03" и проконтролировать

правильность его ввода.

Лист

ЛГФИ.408844.009-03 ИМ

Не контролировать

Рисунок 15 - Ввод температуры

ХХ

-10

Н03.1

ТЕСТ

Выбор

П"

Рисунок 16 - Ввод температурного коэффициента

ХХ

-11

Н04.1

ТЕСТ

Выбор

П"

4.6.2 Занесение коэффициента штокового преобразователя давления
4.6.2.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н04" (занесение температурного коэффициента штокового ПрД). При этом на средний ИЖЦ
выдается значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрД, нанесенного на его жгут (см. рисунок 4) и состоит из буквы, обозначающей знак коэффи-
циента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Примечание: Число в двух последних разрядах номера штокового ПрД имеет большее значе-

ние по сравнению с аналогичным числом номера поршневого ПрД.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н04.1", а
затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициен-
та для штокового ПрД (см. рисунок 16 для коэффициента М11), причем знак плюс на индика-
торе не отображается, а знак минус отображается символом "

4.6.2.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.2.3

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н04" и проконтролировать

правильность его ввода.

4.6.3 Настройка канала давления в штоковой полости
4.6.3.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н05" (настройка канала штокового давления). При этом на средний ИЖЦ выдается значение
измеренного давления в штоковой полости гидроцилиндра подъема стрелы.

Примечание - Показания нижнего ИЖЦ не контролировать.
4.6.3.2 Опустите груз на землю, положите стрелу на опорную стойку, заглушите дви-

гатель крана, выверните преобразователь давления из шоковой полости.

Лист

ЛГФИ.408844.009-03 ИМ

Вращая винт регулировочного резистора R2, установить на среднем ИЖЦ значение

давления в штоковой полости равным 0-0,3.

Ввернуть преобразователь давления в штоковую полость.
Запустить двигатель крановой установки.
4.6.4

Занесения коэффициента поршневого преобразователя давления

4.6.4.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н06" (занесение температурного коэффициента поршневого ПрД). При этом на средний
ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н06.1", а
затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициен-
та для поршневого ПрД по методике, изложенной в п. 4.6.2 (см. рисунок 16).

4.6.4.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.4.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06" и проконтролировать

правильность его ввода.

4.6.5 Настройка канала веса груза
Работы по п. 4.6.5 вести на опорном контуре, обеспечивающем максимальную гру-

зоподъемность крана.

Запустить двигатель крана и включить гидронасосы, полностью втянуть стрелу, раз-

вернуть стрелу в рабочую зону. Зацепить на крюк груз массой 0,2 т.

4.6.5.1 Опусканием стрелы установить вылет (по индикатору) равным (4,5 0,2) м.
С целью снятия механических напряжений в узлах крепления стрелы, повернуть

стрелу на небольшой угол сначала вправо, затем влево.

Опустить груз на землю.
Медленно поднять груз.
Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"

(настройка веса). При этом на средний ИЖЦ выдается значение измеренной массы груза и
крюка на канатах.

Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

для данного типа крана равным:

1,30 0,03 -

для кранов СОКОЛ-80, СОКОЛ-60.1;

0,20 0,01 -

для кранов КС-3579, КЖ-472;

0,52 0,01 -

для крана КС-5479;

1,40 0,03 -

для крана СОКОЛ-80.1;

0,70 0,03 -

для крана СКАТ-40;

0,00 + 0,03 -

для кранов КЖ-871 и КЖ-971.

4.6.5.2 Втянуть стрелу полностью.
На вылете стрелы, указанном в таблице 5, поднять груз, масса которого для данного

типа крана указана в той же таблице.

Примечание - Масса груза не должна отличаться от указанной в таблице 5 более чем

на 1 %, вылет должен быть установлен по рулетке с погрешностью 2 см.

Опустить груз.

Лист

ЛГФИ.408844.009-03 ИМ

Таблица 5

Тип

Модификация

Вылет,

Масса

Индицируемая

крана

ограничителя

груза, т

масса груза

КС-3579

ОНК-140-06

3,00

15,00

КС-5479

3,20

24,68

25,00 (с крюком)

СОКОЛ-80

ОНК-140-07

6,00

78,60

80,00 (с крюком)

СОКОЛ-80.1

ОНК-140-09

6,00

78,60

80,00 (с крюком)

СОКОЛ-60.1

ОНК-140-21

5,00

58,90

60,00 (с крюком)

СКАТ-40

ОНК-140-49

3,20

39,47

40,00 (с крюком)

КЖ-871

ОНК-140-51

6,80

50,00

КЖ-472

4,00

15,00

КЖ-971

ОНК-140-80

6,50

80,00

Медленно поднять груз.
Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".
Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах, указанное в правом столбце таблице 5 для настраи-
ваемой модификации ОНК.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

4.6.5.3 Выдвинуть стрелу полностью.
На вылете стрелы, указанном в таблице 6, поднять груз, масса которого для данного

типа крана указана в той же таблице.

Примечание - Масса груза не должна отличаться от указанной в таблице 6 более чем

на 1 %, вылет должен быть установлен по рулетке с погрешностью 2 см.

Опустить груз.
Медленно поднять груз.
Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза, указанной для данного типа крана в правом столбце таблицы 6.

4.6.5.4 Повторить операции по пп. 4.6.5.2, 4.6.5.3.
4.6.5.5 Установить переключатель в окне БОДа в положение РАБОТА.
Закрыть и опломбировать крышку люка БОДа.

Таблица 6

Тип

Модификация

Вылет,

Масса

Индицируемая

крана

ограничителя

груза, т

масса груза

КС-3579

ОНК-140-06

17,00

0,45

КС-5479

19,00

0,43

0,75

СОКОЛ-80

ОНК-140-07

15,50

12,60

14,00 (с крюком)

СОКОЛ-80.1

ОНК-140-09

20,00

5,60

7,00 (с крюком)

СОКОЛ-60.1

ОНК-140-21

14,50

7,90

9,00 (с крюком)

СКАТ-40

ОНК-140-49

20,00

0,57

1,10 (с крюком)

КЖ-872

ОНК-140-51

8,00

17,40

КЖ-472

17,00

0,55

КЖ-971

ОНК-140-80

17,70

10,10

Лист

ЛГФИ.408844.009-03 ИМ

4.7 Настройка модуля защиты от опасного напряжения

Нажимая кнопку ВЫБОР "П" (36), добиться отображения на верхнем ИЖЦ кода "Н15"

(занесение признака наличия в составе ОНК модуля защиты от опасного напряжения). При
этом на средний ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Нажатием кнопки 44 установить на верхнем ИЖЦ код "Н15.1".
Нажимая кнопки "+" (37) и "-" (38), установить на среднем индикаторе БОДа требуе-

мое значение коэффициента:

0, если МЗОН не входит в комплект поставки ОНК;

2 , если в комплект поставки ОНК входит модуля защиты МЗОН-1.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тит кнопку. После этого на средний ИЖЦ выдается значение введенного коэффициента.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.8 Занесение даты установки ограничителя на кран

ВНИМАНИЕ! ОПЕРАЦИИ ПО П. 4.8 ПРОИЗВОДИТЬ ТОЛЬКО ПРИ УСТАНОВКЕ

ИЛИ ЗАМЕНЕ ОГРАНИЧИТЕЛЯ НА КРАНЕ.

Выключить тумблер ПИТАНИЕ на пульте управления крана.
Выполнить операции по п. 4.1.2.
Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
Нажать и отпустить кнопку ЧАСЫ (42).
При этом на ИЖЦ выдается дата установки

ограничителя на кран:

на средний ИЖЦ - число и месяц (число отображается в двух старших - левых - раз-

рядах индикатора);

на нижний ИЖЦ - год.

Последовательным нажатием кнопки ЧАСЫ (42) выбрать параметр (число, месяц или

год), подлежащий корректировке, и с помощью кнопок "+" (37) и "-" (38) откорректировать зна-
чение даты установки ограничителя на кран.

Нажать на время 1 с кнопку " ".
Установить переключатель в боковом окне БОДа в положение РАБОТА.

5 Комплексная проверка

Поочередно поднять указанные в таблицах 5, 6 грузы на указанных там же вылетах.
Ограничитель не должен сработать. При этом значения величины индицируемых

длины стрелы и вылета не должны отличаться от указанных в таблицах значений более, чем
на 5 см для таблицы 5 и на 20 см для таблицы 6.

Увеличив вес указанных в таблицах 5, 6 грузов на 10 %, поочередно поднять их.
Ограничитель должен сработать. При этом должны включиться желтый ("90 %") и

красный (СТОП) индикаторы и заблокированы (запрещены) все движения крана.

Примечание - Допускается добиваться срабатывания ограничителя путем увеличения вылета.

6 Сдача смонтированного и состыкованного изделия

Сдача настроенного ОНК осуществляется по разделу программы и методики прие-

мосдаточных испытаний крана "Приемка (проверка настройка ) приборов безопасности".

Романов

Затравкин

Ефимова

Косарев

Ограничитель нагрузки крана

ОНК-140

пуску и регулированию

Инструкция по монтажу,

ЛГФИ.408844.009-04 ИМ

Содержание

Лист

1 Общие указания

2 Меры безопасности

3 Монтаж ограничителя на кране

3.1 Состав изделия

3.2 Установка датчика угла наклона стpелы маятникового

3.3 Установка датчика длины стрелы

3.4 Установка датчика угла поворота платформы

3.5 Установка преобразователей давления

3.6 Установка блока обработки данных

3.7 Установка конечного выключателя короткой стрелы

3.8 Подключение ограничителя к электросхеме крана

4 Регулирование

4.1 Подготовка ОНК к регулированию

4.2 Настройка канала угла поворота платформы (азимута)

4.3 Ввод кода программы (типа крана)

4.4 Настройка канала длины стрелы

4.5 Настройка канала вылета стрелы

4.6 Настройка канала веса груза и срабатывания ограничителя

4.6.1 Ввод температуры окружающего воздуха

4.6.2 Занесение коэффициента штокового датчика давления

4.6.3 Настройка канала давления в штоковой полости

4.6.4 Занесения коэффициента поршневого датчика давления

4.6.5 Настройка канала веса груза

4.6.6 Подстройка ограничителя при работе крана с гуськом

4.7 Занесение даты установки ограничителя на кран

5 Комплексная проверка

6 Сдача смонтированного и состыкованного изделия

Лист

ЛГФИ.408844.009-04 ИМ

Настоящая инструкция является руководящим документом при монтаже и регулиро-

вании ограничителей нагрузки крана ОНК-140-10, ОНК-140-11, ОНК-140-16, ОНК-140-17, ОНК-

140-

44, ОНК-140-45 и ОНК-140-56 (в дальнейшем - ОНК или ограничитель) на кране.

Инструкция предназначена для наладчиков крановых заводов и специалистов ре-

монтных и сервисных предприятий.

В инструкции изложены: указания по монтажу составных частей ОНК на кране, поря-

док их подключения к электросхеме крана, настройка и проверка работоспособности ОНК.

При проведении работ по монтажу и пуску ограничителя на кране дополнительно

следует руководствоваться паспортом ЛГФИ.408844.009 ПС и руководством по эксплуатации
для соответствующей модификации ОНК.

Общие указания

К работам по монтажу и пуску ограничителя на кране допускаются аттестованные

специалисты, изучившие настоящий документ, руководство по эксплуатации и имеющие ли-
цензию Госгортехнадзора России на проведение пуско-наладочных работ приборов безопас-
ности на кране.

Для проведения настройки ограничителя на кране необходимы:

набор грузов, измеренных с точностью 1 %;

рулетка металлическая с погрешностью не более 3 %;

термометр для измерения температуры окружающей среды (воздуха) в диапазоне

от минус 40 до плюс 40°С с точностью измерения не ниже ± 3 °С.

Перед вводом изделия в эксплуатацию провести внешний осмотр изделия:

извлечь изделие из транспортной тары;

проверить документацию и комплектность ограничителя, наличие и целостность ор-

ганов управления и индикации на передней панели блока обработки данных (БОД);

проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

Меры безопасности

Ограничитель не содержит источников опасности для обслуживающего персонала и

при его эксплуатации необходимо руководствоваться "Правилами устройства и безопасной
эксплуатации грузоподъемных кранов" Госгортехнадзора России.

3 Монтаж ограничителя на кране

3.1 Состав изделия

В состав изделия входят:

датчик угла подъема стрелы маятниковый (ДУГМ);

Лист

ЛГФИ.408844.009-04 ИМ

датчик длины стрелы (ДД);

датчик угла поворота платформы (ДУГ) [датчик азимута (ДА)];

преобразователи давления (ПрД, 2 шт.);

блок обработки данных (БОД).

3.2 Установка датчика угла наклона стpелы маятникового

Установить ДУГМ на корневой секции стрелы на расстоянии не более 5 м от оси кре-

пления стрелы (см. рисунок 1). Для этого на боковой поверхности стрелы (со стороны каби-
ны) приварить две бобышки (с резьбой М6 под крепежные винты) так, чтобы поперечная ось
симметрии бобышек, установленных друг от друга на расстоянии 116 мм, была параллельна
продольной оси симметрии стрелы.

Вид сбоку

Вид сверху

116

Кабина машиниста

Стрела

Рисунок 1 - Установка датчика угла маятникового

Закрепить датчик с помощью двух винтов М6•10 с пружинными шайбами. При уста-

новке датчика правый винт затягивать посредине регулировочной прорези.

Закрепить без провисаний жгут датчика.
Примечание - Рекомендуется поместить жгут в металлическую трубу или уголок. Это отно-

сится и к другим жгутам ограничителя.

3.3 Установка датчика длины стрелы

Перед установкой ДД (для повышения точности измерения длины стрелы) необходи-

мо убрать с его барабана излишки троса (кабеля). На барабане должно остаться количество
витков, равное максимальной длине стрелы крана в метрах плюс 1 м (например, если длина
стрелы 30,1 м, то на барабане должно быть 31,1 витка). Излишки кабеля отрезать.

Установить ДД на корневой секции стрелы на расстоянии 1-2 м от кабины крана. Для

этого на боковой поверхности стрелы приварить три бобышки (с резьбой М10 под крепежные
болты) так, как показано на рисунке 2.

Датчик длины стрелы может быть установлен как с левой, так и с правой стороны

стрелы на уголке (как можно ближе к стреле), а направление его вращения при увеличении
длины стрелы должно совпадать с направлением, указанным стрелкой на барабане.

Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 9
