Лист

ЛГФИ.408844.009-68 PЭ

8.3.3.2 Установить минимальный вылет и поднять груз номинальной массы для дан-

ного вылета.

Ограничитель не должен срабатывать.

Опустить груз.

Увеличить массу груза на 10 % и поднять его.

Ограничитель должен сработать.

Если ограничитель не срабатывает, выполнить настройку ОНК по п. 5.

8.3.3.3 Закрыть и опломбировать боковую крышку БОДа.

8.3.3.4 Сделать отметку о проведенных работах в паспортах ограничителя и крана.

8.3.4 Проверка защиты ограничителя от опасного приближения к ЛЭП

Проверку срабатывания защиты ограничителя ОНК-140 (МЗОНа) при приближении

оголовка стрелы крана к ЛЭП производить на специальной площадке с использованием маке-

та ЛЭП (см. п. 8.3.4.1) по методике п. 8.3.4.2 или с помощью имитатора ЛЭП (например, с по-

мощью прибора "ИЛЭП" ТУ-09.98-10.00.000, изготовляемого НПО "Техкранэнерго", г. Влади-

мир) по методике, указанной в эксплуатационной документации последнего, плавно прибли-

зив антенну прибора к ближайшей части антенны МЗОНа на расстояние (0,5±0,15) м.

Примечание - При приближении антенну прибора располагать перпендикулярно про-

дольной оси МЗОНа.

8.3.4.1 Макет ЛЭП

Проверку срабатывания защиты ограничителя от опасного приближения к ЛЭП про-

изводить на специальной площадке, оборудованной макетом трехфазной четырехпроводной

воздушной ЛЭП напряжением 220/380 В.

Площадка должна находиться вне зоны влияния посторонних воздушных ЛЭП, на

удалении от них не менее:

50 м при напряжениях ЛЭП от 0,22 до 1 кВ;

75 м при напряжениях ЛЭП от 1 до 20 кВ;

200 м при напряжениях ЛЭП свыше 35 кВ.

На площадке на расстоянии не менее 15 м друг от друга должны быть установлены

две опоры с подвешенной (на изоляторах) на высоте не менее 6 м от поверхности земли че-

тырехпроводной линией, выполненной изолированным проводом.

Лист

ЛГФИ.408844.009-68 PЭ

Для подключения макета ЛЭП к сети 220 В на одной из опор должен быть установлен

рубильник и индикатор (электрическая лампочка) наличия напряжения в макете ЛЭП.

Напряжение к макету четырехпроводной ЛЭП должно подаваться подземным кабе-

лем со стороны, противоположной стороне подъезда крана.

Вдоль нижнего провода линии, на его уровне и на расстоянии от него (2±0,1) м дол-

жен быть установлен капроновый канат, ограничивающий приближение к проводу оголовка

стрелы крана.

8.3.4.2 Проверка срабатывания МЗОНа

Установить на площадке машину (стрела находится в транспортном положении) пер-

пендикулярно линиям электропередачи на расстоянии (15±1) м от оси вращения крана до во-

ображаемой вертикальной плоскости, проходящей через ограничительный канат макета ЛЭП

(см. рисунок 22).

,5 м

Линия

электропередачи

Канат

ограничительный

15 м

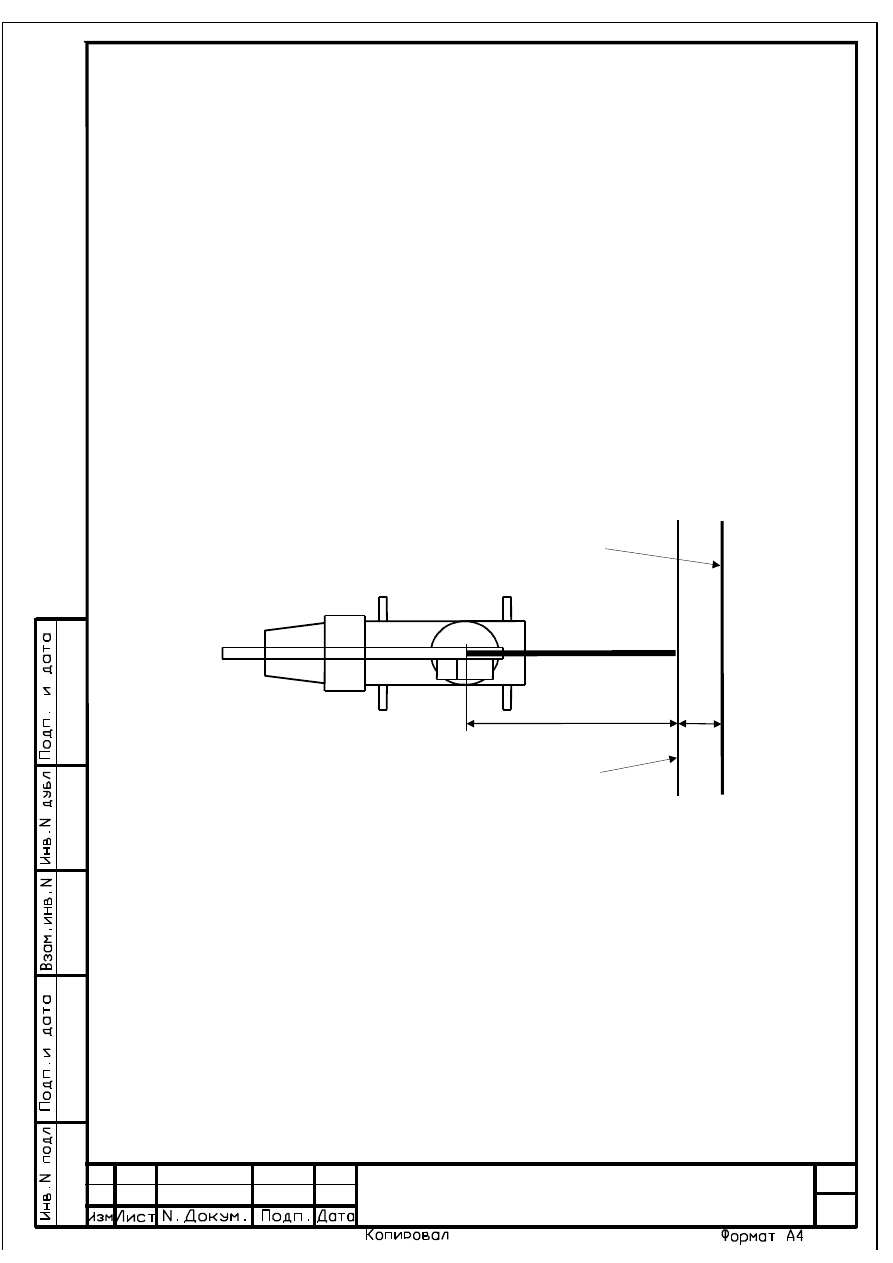

Рисунок 22 - Проверка срабатывания МЗОНа

Поднять оголовок стрелы на уровень нижнего провода линии электропередачи (ис-

ходное положение стрелы).

Произвести увеличение вылета стрелы (путем медленного и плавного выдвижения

телескопической стрелы) в направлении макета ЛЭП, но не далее вертикальной плоскости,

проходящей через ограничительный канат, и проконтролировать срабатывание защиты ог-

раничителя: горит постоянным свечением индикатор 18, на верхнем ИЖЦ высвечивается код

"Е 11" и ограничитель запрещает выполнение всех операций крана.

Лист

ЛГФИ.408844.009-68 PЭ

Примечание - При наличие сигнала от ЛЭП ограничитель запрещает выполнения

операций крана до введения координатной защиты с БОДа (см. п. 7.3.6) или до перевода

МЗОНа на другой диапазон измерения.

Если при приближении к ограничительному канату МЗОН не сработал, ограничитель

должен быть забракован.

Если ОНК сработал, измерить расстояние между проекциями на землю оголовка

стрелы крана (МЗОН) и ограничительного каната макета.

Дальность обнаружения ЛЭП - расстояние между оголовком стрелы и ближайшим к

нему проводом линии макета (при условии нахождения МЗОНа по высоте посредине между

нижним и верхним проводами линии) напряжением 0,22 кВ должна быть не менее 3 м.

Запомнив местоположение стрелы (при котором произошло срабатывание МЗОНа),

ввести (по методике п. 7.3.6.1.1) значение ограничения СТЕНА, обеспечивающее защиту кра-

на при нахождении оголовка стрелы последнего в зоне воздействия ЛЭП.

Установить стрелу крана в исходное положение (см. 2-й абзац п. 8.3.4.2).

Увеличивая вылет (изменением угла наклона или длины стрелы) в направлении ог-

раничительного каната, проконтролировать срабатывание координатной защиты ограничите-

ля по введенному значению ограничения СТЕНА (см. п. 7.3.6.1.2).

Ограничитель работает нормально, если при срабатывании защиты оголовок стрелы

(крюк) приблизился к границе охранной зоны объекта не менее чем на 0,5 м.

Сделать отметку о проведенных работах в паспортах ограничителя и крана.

9 Упаковка, правила хранения и транспортирования

9.1 Перед упаковыванием ограничитель законсервировать по ГОСТ 9.014-78 для ус-

ловий хранения группы изделий III-1, вариант временной защиты ВЗ-10 с предельным сроком

защиты без переконсервации шесть месяцев.

9.2 Законсервированный ограничитель и эксплуатационную документацию упаковы-

вать в ящики по ГОСТ 2991-85.

Перед упаковыванием ограничителя транспортную тару выстлать бумагой битумиро-

ванной ГОСТ 515-77 или паpафиниpованной ГОСТ 9569-79 таким образом, чтобы концы бу-

маги были выше краев тары на величину, большую половины длины и ширины ящика.

Лист

ЛГФИ.408844.009-68 PЭ

В каждый ящик с ограничителем вложить упаковочный лист, содержащий:

наименование предприятия-изготовителя или его товарный знак;

наименование или шифр изделия;

перечень составных частей изделия и их количество;

дату упаковывания;

штамп упаковщика и контролера.

9.3 Условия хранения в части воздействия климатических факторов должны соответ-

ствовать условиям хранения 5 (ОЖ4) по ГОСТ 15150-69 для изделий исполнения группы У:

температура воздуха от минус 50 до плюс 60 °С, относительная влажность воздуха до 100 %

при температуре плюс 25 С.

Хранение ограничителей производить в закрытых складских помещениях в упаковке

предприятия-изготовителя в нераспечатанном виде.

В помещении для хранения не должно быть токопроводящей пыли, кислот, щелочей

и других агрессивных примесей.

Срок хранения ограничителей - не более шести месяцев.

9.4 Ограничители допускают транспортировку всеми видами крытых транспортных

средств в соответствии с ГОСТ 20790-93 и правилами перевозок грузов, действующими на

данном виде транспорта.

Условия транспортирования в части воздействия климатических факторов должны

соответствовать условиям хранения 5 (ОЖ4) ГОСТ 15150-69: температура воздуха от минус

50 до плюс 60 °С, относительная влажность воздуха до 100 % при температуре плюс 25 С.

Расстановка и крепление ящиков с ОНК в транспортных средствах должны исключать

возможность их перемещения, ударов, толчков и воздействия атмосферных осадков.

9.5 При хранении и транспортировании допускается укладка ящиков с ограничителя-

ми не более, чем в три ряда. Ящики должны находиться в положении, соответствующем ма-

нипуляционным знакам.
