ОНК-140. ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА (ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ). Руководство

Лист

ЛГФИ.408844.009-19 PЭ

5 Регулирование

В данном разделе описана методика регулировки ОНК на заводе-изготовителе кра-

нов, а также после ремонта ограничителя.

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме

необходимо соблюдать осторожность, так как в нем разрешены все движения крана, и

сигналы на останов крана по перегрузке не формируются. Необходимо также избегать

выключать и включать питание на прибор при включенном тумблере с целью исклю-

чения сбоев настроечной памяти.

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 3);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).

При отображении на верхнем ИЖЦ кода "НХХ" возможен только контроль измеряемо-

го параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру следующего

параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.

Таблица 3

Параметр

код

наименование

Н00

Тип крана

Н01

Вылет

Н03

Температура окружающего воздуха

Н06

Температурный коэффициент ухода нуля преобразователя усилия

Н07

Масса поднимаемого груза на среднем вылете, точно

Н08

Масса поднимаемого груза среднем вылете, грубо

Н09

Подстройка массы груза на максимальном вылете

Н010

Подстройка массы груза на минимальном вылете для ОНК-140-19

------------

)

Используется для автоматической корректировки температурного ухода нуля датчика

усилия

При коде "НХХ.1" производится установка максимального значения параметра и его

занесение.

Лист

ЛГФИ.408844.009-19 PЭ

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

5.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во

включенном состоянии не менее 5 мин.

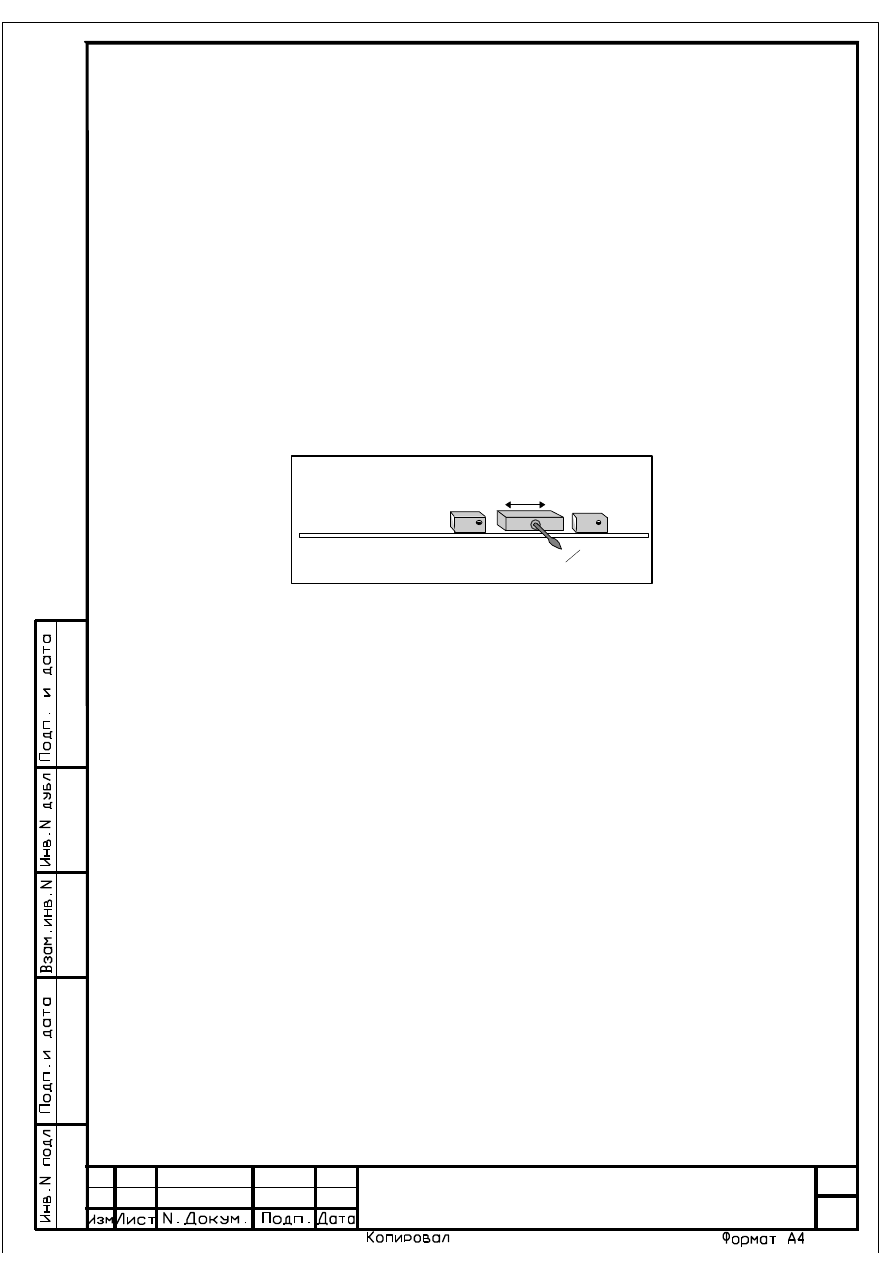

Снять крышку верхнего окна БОДа, открывающую доступ к регулировочным резисто-

рам и переключателю РАБОТА - НАСТРОЙКА (см. рисунок 9).

Установка "0" датчика усилия

R 1

"П"

Переключатель

РАБОТА-НАСТРОЙКА

Рисунок 9

Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

Включить тумблер ПИТАНИЕ на пульте управления крана и проконтролировать заго-

рание светодиода ВКЛ на передней панели БОДа.

Примечание - ОНК не имеет собственного переключателя для подачи напряжения питания.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности датчика или его цепей (см. таблицу

6), устранить неисправность в соот-

ветствии с рекомендациями таблицы 6 руководства по эксплуатации.

Если после прохождения теста на верхний ИЖЦ выдается код "Е 30" или код "Е 31",

необходимо ввести режим работы крана, выполнив операции по п. 7.2.2.

5.2 Ввод кода программы (типа крана)

Включить тумблер ПИТАНИЕ на пульте управления крана.

Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем индикаторе код "Н00" (индика-

ция типа крана).

Лист

ЛГФИ.408844.009-19 PЭ

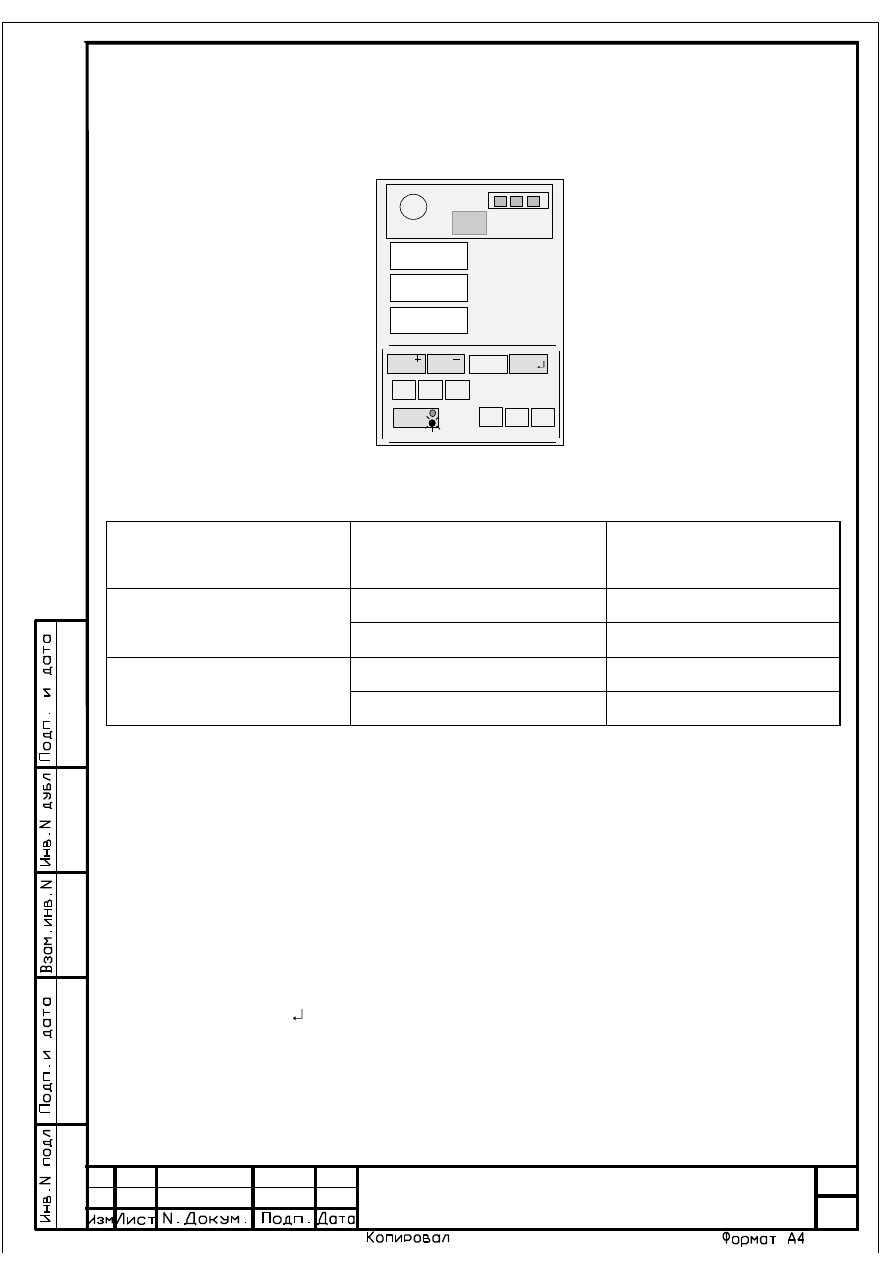

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 9). При этом на

средний ИЖЦ выдается код типа крана в соответствии с таблицей 4.

ХХ

Рисунок 9

Н00.1

Выбор

П"

Таблица 4

Модификация ОНК-

140

Тип крана

Код типа крана

ОНК-140-19

МПТ-4

МПТ-6

ОНК-140-55

АДМ-1 (3т)

АДМ-1 (5т)

Показания нижнего ИЖЦ не контролировать.

Примечания:

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Кнопками "+" (37) и "-" (38) установить на среднем ИЖЦ код крана.

Нажать кнопку " " (40).

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00".

Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

Лист

ЛГФИ.408844.009-19 PЭ

5.3 Настройка канала вылета

Настройку производить без груза.
5.3.1 Развернуть стрелу в рабочую зону.
Включить тумблер ПИТАНИЕ на пульте управления крана.
Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
Установить минимальный вылет крюка. На автомотриссе АДМ – 1 втянуть стрелу

полностью

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ сообщения

"Н01" (настройка вылета или длины стрелы для АДМ-1). При этом на ИЖЦ выдаются:

на средний ИЖЦ - значение вылета или длины стрелы для АДМ-1;

на нижний ИЖЦ - процент использованного диапазона сопротивления датчика. При

минимальном вылете он должен быть равен 5 2.

Если число на нижнем индикаторе не укладывается в диапазон 3-7, необходимо, по-

ворачивая ось датчика, выставить на индикаторе число 5 2, затем законтрить ось датчика.

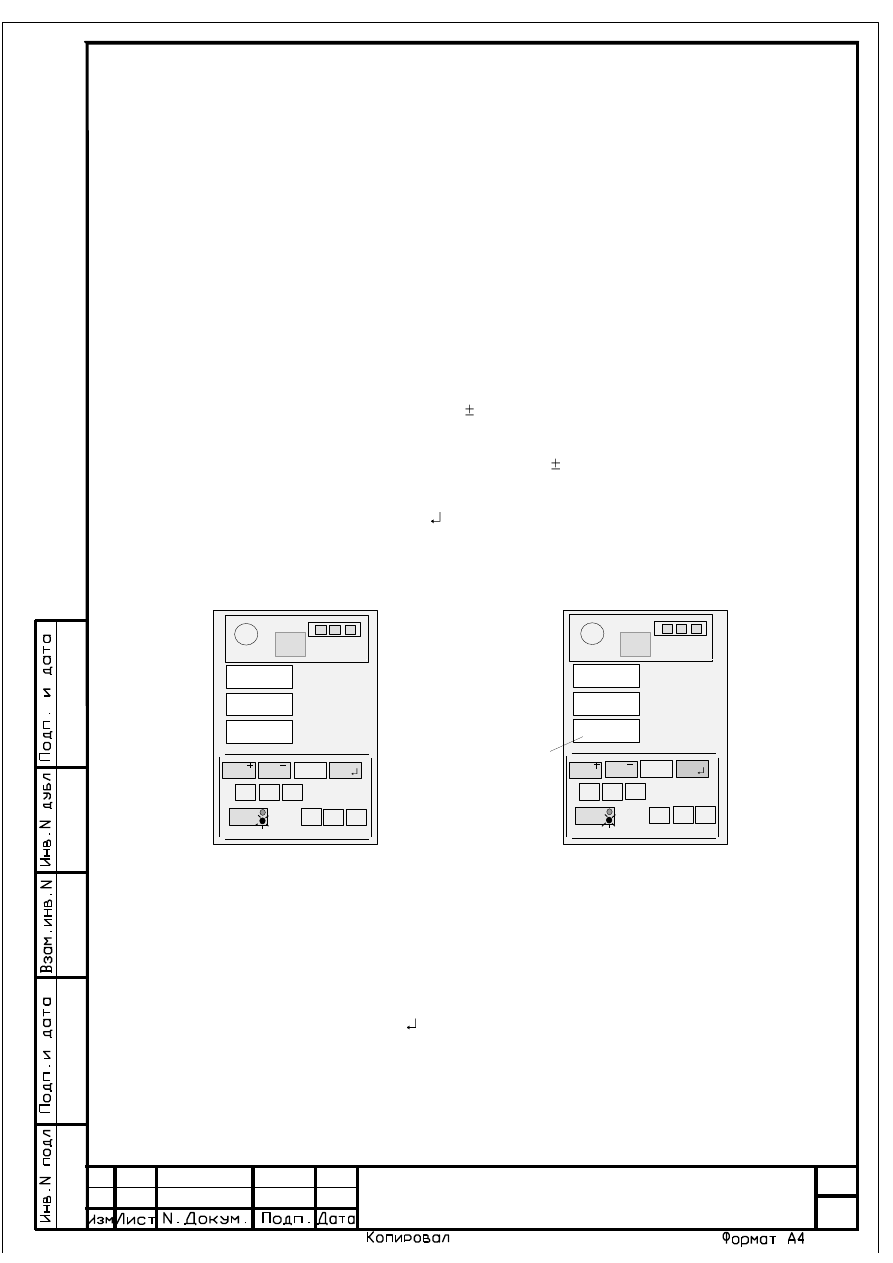

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.0" (см. рисунок 10).
Нажать кратковременно кнопку " " (40). После нажатия на среднем индикаторе за-

фиксируется минимальный вылет (длина стрелы для АДМ-1) для данного типа крана.

Установить грузовую тележку на максимальный вылет. Для АДМ –1 полностью вы-

двинуть стрелу.

0005

Рисунок 11

Рисунок 10

1,80

Н01.0

Не контролировать

Выбор

ХХХ

8,00

Н01.1

Выбор

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.1" (см. рисунок 11). Нажимая

кнопки  "+"  (37)  и  "-"  (38),  набрать  на  среднем  ИЖЦ  значение  максимального  вылета  (длины
стрелы  для  АДМ-1)  для  данного  типа  крана.    Если  удерживать  кнопку  в  нажатом  состоянии
более 5 с, то изменение числа происходит автоматически.

Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01" и проконтролировать пра-

вильность его ввода.

Лист

ЛГФИ.408844.009-19 PЭ

Установить переключатель в боковом окне БОДа в положение РАБОТА.
5.3.2 Для автомотрисы АДМ необходимо выполнить дополнительную настройку кана-

ла датчика наклона стрелы.

Включить тумблер ПИТАНИЕ на пульте управления крана.
Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

Поднять стрелу на максимальный угол, полностью втянуть ее и установить мини-

мальный вылет по рулетке .

Нажимая кнопку ВЫБОР "П" (36), установить на верхнем ИЖЦ код "Н02" (индикация

вылета стрелы).

Опустить крюк до высоты приблизительно 1,5 м от земли.

Измерить по рулетке с точностью 1 см значение вылета.

Изменяя положение датчика угла наклона стрелы, добиться отображения на среднем

ИЖЦ значения вылета равное измеренному рулеткой Затянуть винты крепления датчика.

Выдвинуть стрелу и установить максимальный вылет по рулетке
Опустить крюк до высоты приблизительно 1,5 м от земли.
Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".
Измерить по рулетке с точностью  1 см значение вылета.
Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение вылета равное

измеренному рулеткой

Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02".
Установить переключатель в боковом окне БОДа в положение РАБОТА.

5.4 Настройка канала веса груза и срабатывания ограничителя

Включить тумблер ПИТАНИЕ на пульте управления крана.
5.4.1 Ввод температуры окружающего воздуха
Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н03"

(настройка канала измерения температуры). При этом на средний ИЖЦ выдается значение
измеренной температуры окружающего воздуха.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 44 код "НХХ".

Измерить термометром температуру окружающего воздуха.

Лист

ЛГФИ.408844.009-19 PЭ

Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более чем на 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код
"Н03.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя по показаниям
среднего ИЖЦ, значение температуры, равное показаниям термометра (см. рисунок 12).

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03".

ХХ

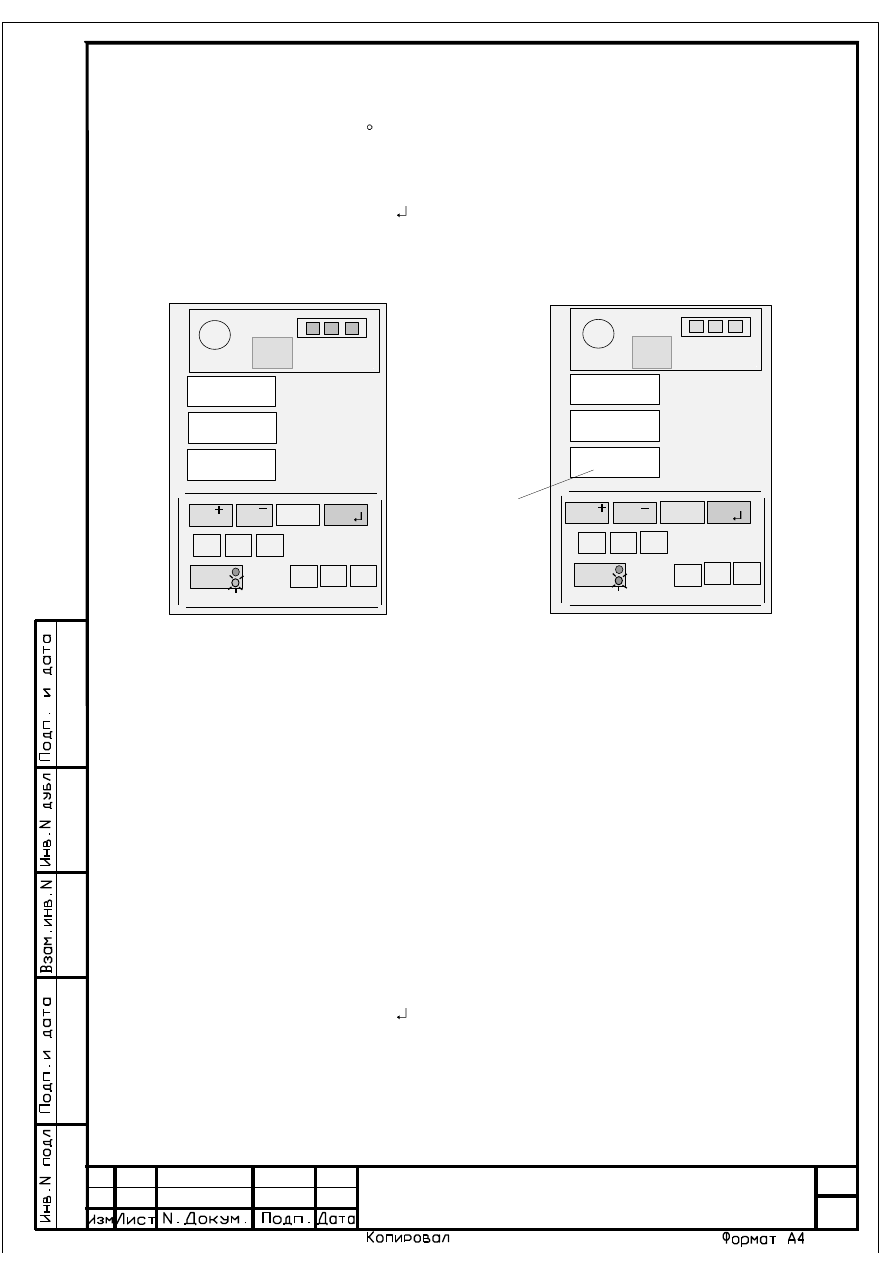

Рисунок 13 - Ввод температурного коэффициента
ПрУ

-11

Н06.1

Выбор

ХХ

Рисунок 12 - Ввод температуры

-10

Н03.1

Выбор

Не контролировать

5.4.2 Занесения температурного коэффициента преобразователя усилия
4.4.2.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н06" [занесение температурного коэффициента преобразователя усилия (ПрУ)]. При этом на
средний ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрУ, нанесенного на его жгут (см. рисунок 6), и состоит из буквы, обозначающей знак коэф-
фициента (П - плюс, М - минус), и двух цифр, обозначающих значение коэффициента.

Если значение температурного коэффициента, указанное на жгуте ПрУ, отличается

от значения, выдаваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ
код "Н06.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ требуе-
мое (маркированное на жгуте ПрУ) значение коэффициента (см. рисунок 13 для коэффициен-
та М11). При этом следует учитывать, что знак плюс на индикаторе не отображается, а знак
минус отображается символом "

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06".
5.4.3 Настройка канала веса груза

Лист

ЛГФИ.408844.009-19 PЭ

При выполнении работ по п. 5.5.3 масса поднимаемого груза не должна отличаться от

указанных ниже значений более чем на 1 %, а вылет должен быть установлен по рулетке с
точностью 2 см.

5.4.3.1 Развернуть стрелу в рабочую зону и поднять груз 0,3 – 1,0 т на вылете 3 м для

МПТ-6, 3.8 м для МПТ-4 и 3,4 м для АДМ-1.

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"

(настройка массы поднимаемого груза). При этом на средний ИЖЦ выдается значение изме-
ренной массы груза на крюке.

Примечание - Показания нижнего ИЖЦ не контролировать.
Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза на крюке.

5.4.3.2 На указанном в п. 4.4.3.1 вылете поднять максимально допустимый для данно-

го типа крана груз.

Опустить груз.
Медленно поднять груз.
Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".
Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на крюке. Если при увеличении веса кнопками происходит изме-
нение показаний на нулевое значение, необходимо перейти в настрой Н08.1 и увеличить вес
теми же кнопками грубо.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

Повторить операции по пп. 5.4.3.1, 5.4.3.2 два раза.
Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н07"..
5.4.3.3 Нажимая  кнопку  ВЫБОР  "П" (36), добиться появления  на  верхнем ИЖЦ кода
"Н09" При этом на средний ИЖЦ выдается значение измеренной массы груза на крю-
ке.
Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н09.1".
Поднять на максимальном вылете  максимально допустимый для этого вылета груз.
Нажимая  кнопку  "+"  (37)  и  "-"  (38),  установить,  контролируя  по  показаниям  среднего

ИЖЦ, значение массы груза на канатах.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить. Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н09".

На этом настройка канала веса для ограничителя ОНК-140 –55 заканчивается.
Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н10"

При этом на средний ИЖЦ выдается значение измеренной массы груза на крюке.

Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н10.1".
Поднять на минимальном вылете максимально допустимый для этого вылета груз.

Лист

ЛГФИ.408844.009-19 PЭ

Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить. Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н10".

5.5 Занесение даты установки ограничителя на кран

ВНИМАНИЕ! ОПЕРАЦИИ ПО П. 5.4 ПРОИЗВОДИТЬ ТОЛЬКО ПРИ УСТАНОВКЕ ИЛИ

ЗАМЕНЕ ОГРАНИЧИТЕЛЯ НА КРАНЕ.

Включить тумблер ПИТАНИЕ на пульте управления крана.
Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
Нажать и отпустить кнопку ЧАСЫ (42).
При этом на ИЖЦ выдается дата установки

ограничителя на кран:

на средний ИЖЦ - число и месяц (число отображается в двух старших - левых - раз-

рядах индикатора);

на нижний ИЖЦ - год.

Последовательным нажатием кнопки ЧАСЫ (42) выбрать параметр (число, месяц или

год), подлежащий корректировке, и с помощью кнопок "+" (37) и "-" (38) откорректировать зна-
чение даты установки ограничителя на кран.

Нажать на время 1 с кнопку " ".
Примечания
1 Время между двумя последовательными нажатиями кнопки не должно превышать 5 с.
2 По истечении 5 с после нажатия кнопки происходит автоматическое выключение режима

индикации времени.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

6 Комплексная проверка

Поочередно поднять указанные (для проверяемого типа крана и выбранного режима

работы) в таблице 7 грузы на указанных там же значениях вылета.

Ограничитель должен разрешить подъем этих грузов.

При этом значения величины индицируемых длины стрелы и вылета не должны от-

личаться от указанных в таблице 7 значений более чем на 20 см.

Увеличив вес указанных в таблице 7 грузов на 10 %, поочередно поднять их.

Лист

ЛГФИ.408844.009-19 PЭ

Ограничитель должен запретить их подъем. При этом должны включиться (гореть)

желтая и красная лампы.

Примечание - Допускается добиваться срабатывания ограничителя путем увеличения вылета.

7 Использование по назначению

ВНИМАНИЕ! В ОНК УСТАНОВЛЕНА ТЕЛЕМЕТРИЧЕСКАЯ ПАМЯТЬ, ФИКСИРУЮЩАЯ

РАБОЧИЕ ПАРАМЕТРЫ, УКАЗАННЫЕ В П. 1.2.3, В ТЕЧЕНИЕ ЧЕТЫРЕХ ПОСЛЕДНИХ ЧАСОВ

РАБОТЫ КРАНА, А ТАКЖЕ СТЕПЕНЬ НАГРУЗКИ КРАНА В ТЕЧЕНИЕ ВСЕГО СРОКА СЛУЖБЫ

ПОСЛЕДНЕГО.

7.1 Подготовка изделия к использованию

Схема включения ограничителя приведена на рисунке 2.

Перед включением ограничителя необходимо изучить назначение элементов индика-

ции и органов управления на передней панели БОДа (см. рисунок 4 и п. 2.1.4).

При работе с ограничителем необходимо помнить:

ограничитель не имеет собственного переключателя для подачи напряжения пита-

ния. Включение ОНК производится тумблером на пульте крана одновременно с включением

приборов в кабине. О включении ограничителя свидетельствует загорание индикатора ВКЛ

(индикатор 5 на рисунке 4) на передней панели БОДа.

Если включение ОНК производится при температуре менее минус 10 С, включается

обогрев ИЖЦ, о чем свидетельствует загорание индикатора ТС (4).

Если ОНК эксплуатируется при температурах ниже минус 30 °С, то выдача информа-

ции на ИЖЦ начнется после их прогрева в течение 5 мин;

при отказе датчиков работа крана запрещается (блокируются все движения).

7.2 Использование изделия

7.2.1 Включение ОНК

Включить тумблер подачи питания в цепи управления крана. При этом должен загореть-

ся индикатор ВКЛ.

После прохождения теста индикации ограничитель перейдет в рабочий режим.

При появлении на верхнем ИЖЦ кодов "Е 30" (сбой введенного режима работы опор-

ного контура) или "Е 31" (сбой введенной запасовки) выполнить операции по п. 7.2.2.

7.2.2 Ввод режимов работы крана

Операции по п. 7.2.2 выполнять только в случае необходимости изменения режимов

работы или при выдаче на верхний индикатор сообщений "Е 30", "Е 31".

Лист

ЛГФИ.408844.009-19 PЭ

Ввести режим работы стрелового оборудования и опорного контура, а также крат-

ность запасовки полиспаста путем нажатия кнопки СТРЕЛА ОП. КОНТУР и ЗАПАСОВКА. При

этом на индикаторы БОДа выдаются:

на верхний ИЖЦ - код модификации ОНК и типа крана (последние две цифры):

19.01 -

МПТ-4,

19.02 -

МПТ-6,

55.01 -

АДМ-1(3т);

55.02 -

АДМ-1(5т);

на средний ИЖЦ - кратность запасовки;

на нижний ИЖЦ - цифровой код режима работы опорного контура и стрелового обо-

рудования с символом "Р - " впереди.

Индикация режимов работы крана дублируется единичными индикаторами.

Последовательно нажимая кнопки СТРЕЛА ОП. КОНТУР и ЗАПАСОВКА, выбрать со-

ответственно требуемый режим работы стрелового оборудования, опорного контура и необ-

ходимую схему запасовки, контролируя режимы работы по ИЖЦ и единичным индикаторам.

Пример - Если горят индикаторы 2 и 4, значит выбрана запасовка 6 (сумма цифр, проставлен-

ных в непосредственной близости с включенными индикаторами запасовки).

Если индицируемые режимы работы крана соответствуют желаемым, нажать

кнопку " " (40). При этом ОНК перейдет в рабочий режим (работа крана разрешается).

Режимы работы, предусмотренные в ОНК:

код "Р-00" - работа на опорах (горят индикаторы 25, 29);

код "Р-01" - работа без опор.

Ограничитель автоматически переходит в режим работы без опор если исчезает сиг-

нал с концевых выключателей выдвижения опор.

Не рекомендуется начинать работу на кране, не убедившись в правильности ус-

тановки режимов работы опорного контура, стрелового оборудования и схемы запасовки.

7.2.3 Тестовый контроль

Тестовый контроль ограничителя ОНК-140-19 проводится один раз в день перед на-

чалом рабочей смены.

Для проверки работоспособности ОНК и концевых выключателей крана необходимо

нажать кнопку ТЕСТ.

Лист

ЛГФИ.408844.009-19 PЭ

При прохождении тест-программы ограничителя на всех ИЖЦ перебираются цифры

от 9 до 1, затем группами поочередно, слева - направо, сверху - вниз, зажигаются единичные

индикаторы, а также лампы НОРМА и СТОП.

Убедитесь, что все единичные индикаторы и все сегменты ИЖЦ функционируют.

После прохождения теста на верхний ИЖЦ выдается значение момента опрокидыва-

ния крана, на средний ИЖЦ - наименование, а на нижний ИЖЦ - величина одного из дополни-

тельно контролируемых параметров крана (см. п. 2.1.4).

Для выхода в рабочий режим нажмите кнопку ТЕСТ.

7.2.4 Считывание информации о наработке крана

Нажимая кнопку ЧАСЫ (42, - см. п. 2.1.4), произвести считывание информации с БТП

ограничителя о значениях параметров крана (дата установки ОНК на кран, моточасы работы

крана, характеристическое число), характеризующих степень его износа.

Примечание - Работы по п. 7.2.4 выполнять только при необходимости.

7.3 Возможные неисправности ОНК и способы их устранения

Программно-аппаратные средства ОНК позволяют проверить исправность основных

его узлов и локализировать неисправность путем выдачи на индикатор ее кода.

При неработоспособности ограничителя поиск его неисправности рекомендуется

проводить в следующей последовательности:

проверить БОД и датчики на отсутствие внешних механических повреждений;

проверить исправность механизмов привязки датчиков;

проверить кабельную разводку, исправность электрических соединительных цепей

датчиков и блока обработки данных (БОДа).

Неисправности ограничителя, которые могут быть диагностированы и устранены не-

посредственно на кране, приведены в таблице 6.

Работы по устранению неисправностей, требующие вскрытия блоков и датчиков, должны

выполнять аттестованные специалисты ремонтных или сервисных предприятий.

8 Техническое обслуживание

8.1 Общие указания

Техническое обслуживание (ТО) ограничителя ОНК-140 обеспечивает постоянную его

готовность к эксплуатации, безопасность работы крана.

Лист

ЛГФИ.408844.009-19 PЭ

Установленная настоящей инструкцией периодичность обслуживания ограничителя

должна соблюдаться при любых условиях эксплуатации и в любое время года.

ТО ограничителя проводить одновременно с техническим обслуживанием крана.
При ТО ограничителя соблюдать меры безопасности, предусмотренные при проведе-

нии технического обслуживания крана.

8.2 Виды технического обслуживания

Виды технического обслуживания
Техническое обслуживание ограничителя в зависимости от периодичности и объема

работ подразделяется на следующие виды:

ежесменное ТО (ЕО);

сезонное ТО (СО).

Подготовка к техническому обслуживанию
Для проведения ТО необходимо своевременно подготовить требуемые материалы,

приборы и инструменты. Кран поместить в крытое, не задымленное, а зимой - в утепленное
помещение.

8.3 Порядок технического обслуживания

8.3.1 Ежесменное техническое обслуживание
ЕО производится машинистом.
ЕО предусматривает следующие виды работ:

внешний осмотр и очистка блоков и датчиков от пыли и грязи;

проверка функционирования ограничителя: отсутствие повреждений ИЖЦ, единич-

ных индикаторов, сигнальных ламп и элементов коммутации

8.3.2 Сезонное техническое обслуживание
СО проводится при подготовке к зимнему и летнему сезону эксплуатации крана.
СО производится (кроме случаев, оговоренных особо) машинистом.
СО предусматривает следующие виды работ:

работы ЕО;

проверку состояния датчиков, соединительных кабелей и разъемов;

проверку состояния уплотнений (в том числе и кабины) и лакокрасочных покрытий;

устранение обнаруженных недостатков;

Лист

ЛГФИ.408844.009-19 PЭ

Таблица 6

Характер и проявление

неисправности

Вероятная причина

неисправности

Способ устранения

неисправности

При включении тумблера
питания загораются только
красная лампа СТОП

Поврежден кабель питания ОНК.
Нарушен контакт в разъеме Х1.
Напряжение в бортовой сети
крана больше допустимого

Заменить поврежденный кабель.
Восстановить контакт в разъеме.
Заменить предохранитель.
Уменьшить напряжение заменой
реле-регулятора напряжения

После выхода ОНК в рабочий
режим звучит звуковой сигнал
и на верхнем ИЖЦ отобража-
ется код "Е 01"

Обрыв или КЗ в кабеле преобра-
зователя усилия (ПрУ).
Уход нуля ПрУ.

Неисправен преобразователь

Устранить обрыв или КЗ в кабеле.

Провести коррекцию нуля датчи-
ка (пп. 5.4.3.).
Заменить ПрУ и произвести его
настройку по п. 5.4.

4 То же, но отображается
код
"Е 03"

Обрыв или КЗ в кабеле маят-
никового датчика угла стрелы.
Неисправен датчик

Устранить обрыв или КЗ на
выходе ДУГМ или в кабеле.
Заменить датчик и произвести
его настройку

То же, но отображается код

Е 04"

Обрыв или КЗ в цепях датчика
вылета (ДУГ).
Неправильно установлена шес-
терня датчика на оси вращения
лебедки.
Неисправен датчик

Восстановить обрыв или КЗ в
кабеле.
Проверить датчик и произвести
его новую привязку (см. п. 5.3).
Заменить датчик

То же, но отображается код

Е 20"

Отказ ПЗУ программ

Заменить плату контроллера.
Произвести привязку и настройку
ОНК по п. 5.4.

То же, но отображается код

Е 21"

Отказ кварцевого резонатора

Заменить плату контроллера и

провести регулировку ОНК

То же, но отображается код

Е 22"

Постоянно замкнута одна из
кнопок клавиатуры БОДа

Заменить плату модуля
индикации

То же, но отображается код

Е 23"

Сбой программы

Выключить и снова включить
питание.

То же, но отображается код

Е 24"

Сбой контрольной суммы мик-
росхемы

настроечного

ПЗУ

(DD7)

Провести регулировку ОНК

Лист

ЛГФИ.408844.009-19 PЭ

Характер и проявление

неисправности

Вероятная причина

неисправности

Способ устранения

неисправности

То же, но отображаются коды

Е 25" или "Е 26", "Е 27",

Е 28"

Отказ микросхем настроечного

ПЗУ (DD7) или "черного ящика"

(DD8 - DD10)

Заменить плату контроллера.

Провести регулировку ОНК

То же, но отображаются коды

Е 30", "Е 31"

Сбой введенного режима стрело-

вого оборудования и опорного

контура ("Е 30") или запасовки

("Е 31")

Произвести ввод режима работы

(п. 7.2.2)

На верхний ИЖЦ выдается

код "Н ХХ"

Переключатель в верхнем боко-

вом окне БОДа находится в по-

ложении НАСТРОЙКА..

Отказ переключателя

Установить переключатель в

положение РАБОТА.

Заменить плату контроллера.

Произвести регулировку ограни-

чителя

На нижний ИЖЦ выдается

код "Р-ХХ"

Ограничитель ждет ввода

режима работы крана

Произвести ввод режима работы

(п. 7.2.2)

проверку ограничителя контрольными грузами (см. п. 4.3.3) при проведении пер-

вого сезонного обслуживания; при дальнейшей эксплуатации проверку ограничителя кон-

трольными грузами проводить один раз в год;

подстройку ОНК, при необходимости, по результатам его проверки по п. 8 .3.3;

считывание, при необходимости, информации о наработке крана (см. п 7.2.4);

считывание, при необходимости, информации с БТП в соответствии с инструк-

цией ЛГФИ.408844.009 И1.

ЧИТЫВАНИЕ ИНФОРМАЦИИ С

ОНК

(

С ПОСЛЕДУЮЩИМ ЕГО ОПЛОМБИРОВАНИЕМ

)

ДОЛЖЕН

ПРОИЗВОДИТЬ ИНЖЕНЕРНО

ТЕХНИЧЕСКИЙ РАБОТНИК

ОТВЕТСТВЕННЫЙ ПО НАДЗОРУ ЗА БЕЗОПАСНОЙ

ЭКСПЛУАТАЦИЕЙ ГРУЗОПОДЪЕМНЫХ МАШИН

СПЕЦИАЛИСТ СЕРВИСНОЙ ИЛИ РЕМОНТНОЙ ОРГАНИЗАЦИИ ПО

ОБСЛУЖИВАНИЮ ДАННЫХ ПРИБОРОВ БЕЗОПАСНОСТИ

8.3.3 Проверка ограничителя с контрольными грузами

ПЕРАЦИИ ПО ПОДСТРОЙКЕ

ОНК,

УКАЗАННЫЕ В П

8.3.3,

ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛИСТ

ИМЕЮЩИЙ ПРАВО НА ПРОВЕДЕНИЕ РЕГУЛИРОВОЧНЫХ РАБОТ ПРИБОРОВ БЕЗОПАСНОСТИ

АССА ГРУЗА НЕ ДОЛЖНА ОТЛИЧАТЬСЯ ОТ УКАЗАННЫХ НИЖЕ ЗНАЧЕНИЙ БОЛЕЕ

ЧЕМ НА

Продолжение таблицы 4

Лист

ЛГФИ.408844.009-19 PЭ

Работы по п. 8.3.3 вести в режиме "Р-00" основная стрела, опоры полностью вы-

двинуты (горят индикаторы 25, 29),

Примечание - Допускается проводить проверку ограничителя по методике и на вылетах,

указанных в инструкции по эксплуатации машины, а также добиваться срабатывания ограничителя

путем увеличения вылета.

8.3.3.1 Установить стрелу крана в боковую зону.

Установить максимальные значения вылета согласно таблице 7 и поднять груз,

величина массы которого для данного типа крана указана в таблице 7.

Ограничитель не должен срабатывать.

Опустить груз.

Увеличить массу груза на 10 % и поднять его.

Ограничитель должен сработать.

Если ограничитель не срабатывает, выполнить следующие работы:

вскрыть люк на верхней стенке БОДа;

установить по рулетке с точностью 2 см максимальное значение вылета, ука-

занного в таблице 5;

проверить правильность показаний вылета по индикаторам БОДа. Если вылет

отличается от заданного более чем на 10 см, произвести корректировку показаний соглас-

но п. 5.3;

поднять груз, указанный в таблице 7 для максимального вылета;

установить с помощью резистора R1 значение момента на верхнем индикаторе

равным 100.

Опустить груз.

Таблица 7

Тип

Модификация

Вылет,

Масса груза,

крана

программы ОНК

МПТ-4

19.01

7,5

2,2

2,5

5,0

МПТ-6

19.02

8,5

0,8

3,0

2,0

АДМ-1

55.01 (55.02)

8,0

2,2 (2.9)

3,4

3,2 (5.0)

8.3.3.2 Установить минимальный вылет согласно таблице 7 и поднять груз, вели-

чина массы которого для данного типа крана указана в таблице 7.

Лист

ЛГФИ.408844.009-19 PЭ

Ограничитель не должен срабатывать.

Опустить груз.

Увеличить массу груза на 10 % и поднять его.

Ограничитель должен сработать.

Если ограничитель не срабатывает, выполнить регулировку ОНК согласно разде-

ла 5.

8.3.3.3 Закрыть и опломбировать боковую крышку БОДа.

8.3.3.4 Сделать отметку о проведенных работах в паспортах ограничителя и кра-

на.

9 Упаковка, правила хранения и транспортирования

Перед упаковыванием ограничитель законсервировать по ГОСТ 9.014-78 для ус-

ловий хранения группы изделий 111-1, вариант временной защиты ВЗ-10 с предельным

сроком защиты без переконсервации шесть месяцев.

Законсервированный ограничитель и эксплуатационную документацию упаковы-

вать в ящики по ГОСТ 2991-85.

Перед упаковыванием ограничителя транспортную тару выстлать бумагой биту-

мированной ГОСТ 515-77 или паpафиниpованной ГОСТ 9569-79 таким образом, чтобы

концы бумаги были выше краев тары на величину, большую половины длины и ширины

ящика.

В каждый ящик с ограничителем вложить упаковочный лист, содержащий:

наименование предприятия-изготовителя или его товарный знак;

наименование или шифр изделия;

перечень составных частей изделия и их количество;

дату упаковывания;

штамп упаковщика и контролера.

Условия хранения в части воздействия климатических факторов должны соответ-

ствовать условиям хранения 2(С) по ГОСТ 15150-69 для изделий исполнения группы УХЛ.

Хранение ограничителей производить в закрытых складских помещениях в упа-

ковке предприятия-изготовителя в нераспечатанном виде.

В помещении для хранения не должно быть токопроводящей пыли, кислот, щело-

чей и других агрессивных примесей.

Срок хранения ограничителей - не более 6 мес.

ОНК-140. ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА (ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ). Руководство - часть 17
