Многоуровневая открытая автопарковка со встроенными торговыми и спортивными помещениями - часть 1

 Техническое задание на проектирование типовой открытой автопарковки ( до 300 мест) со встроенными торговыми и спортивными помещениями

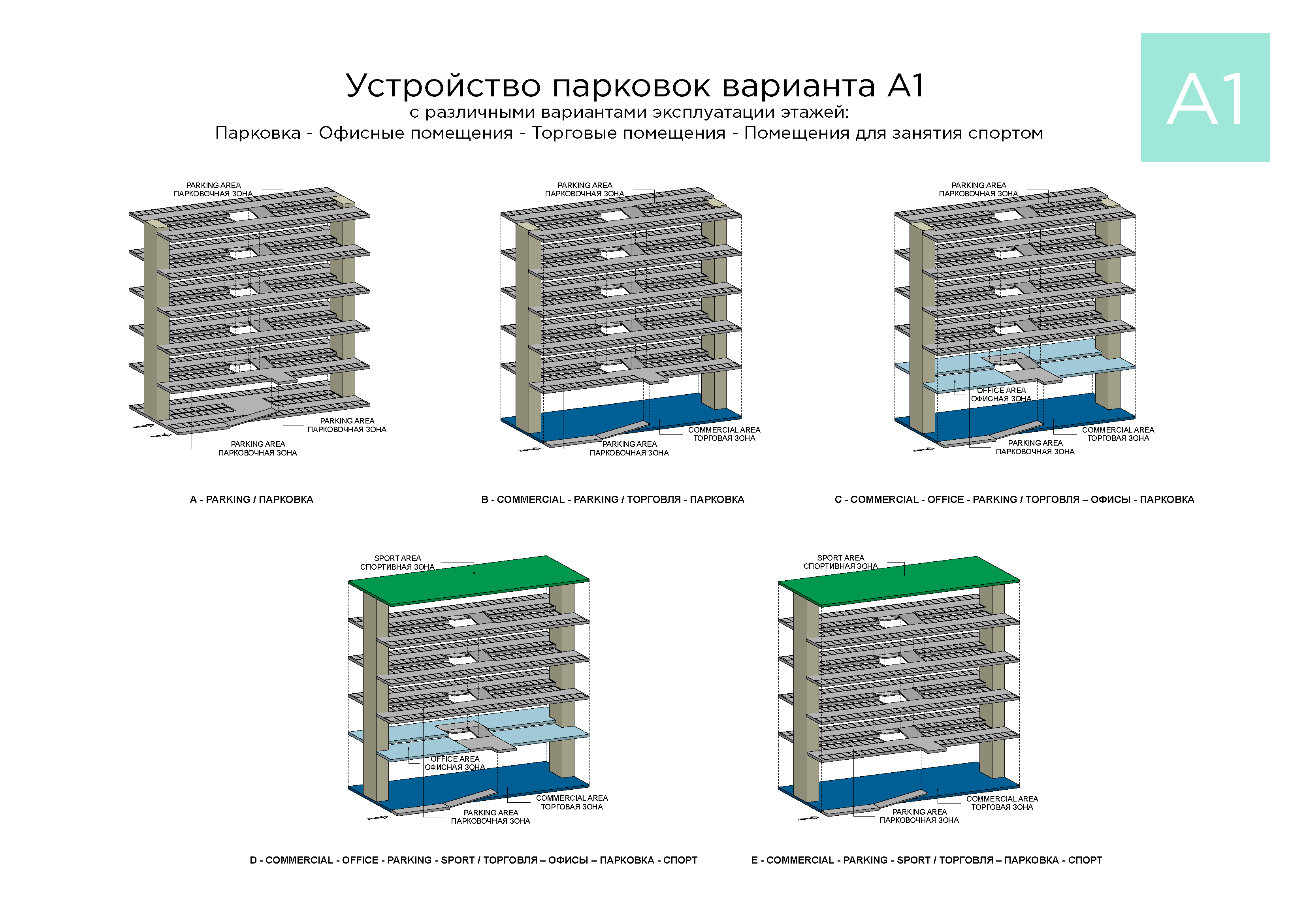

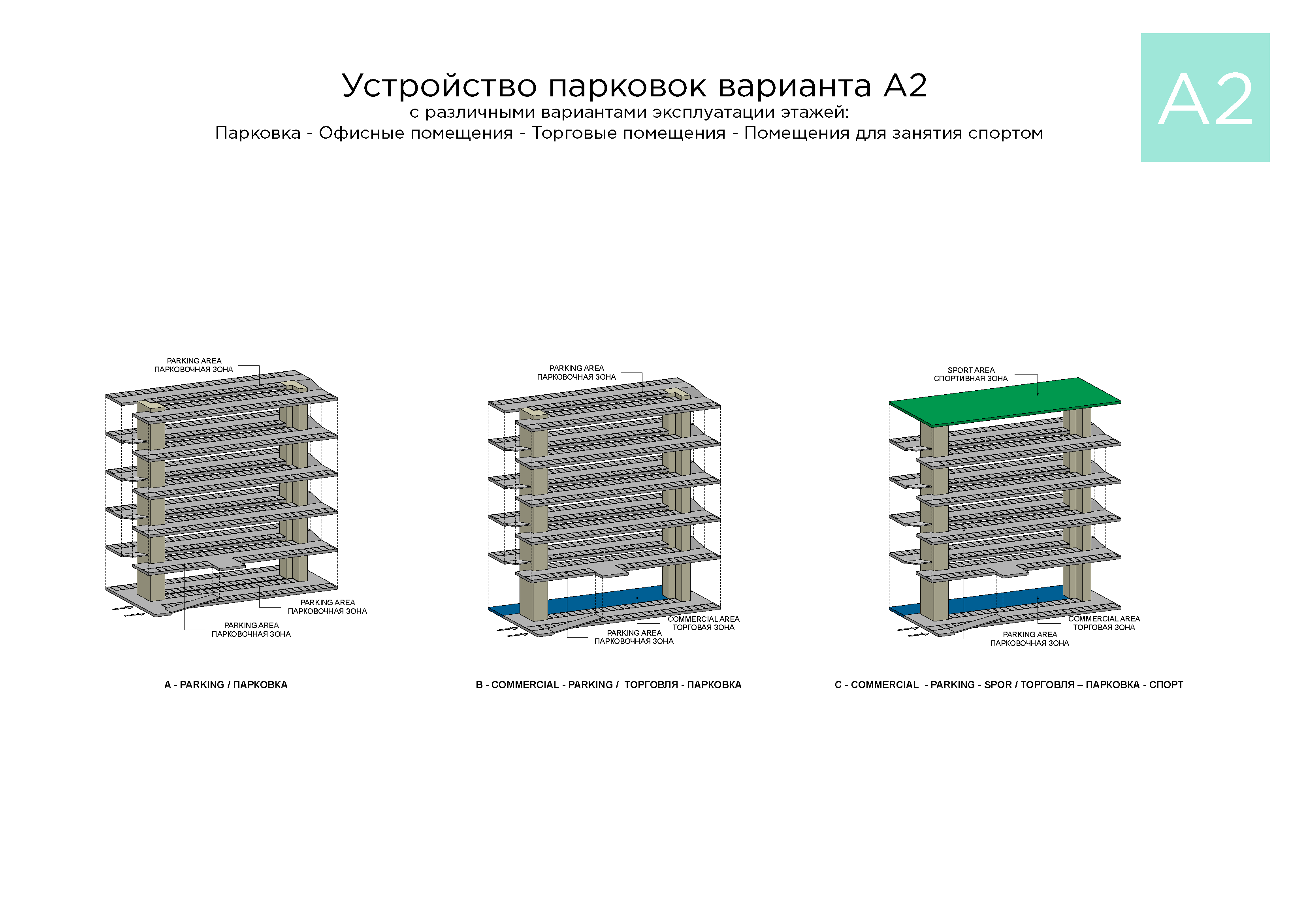

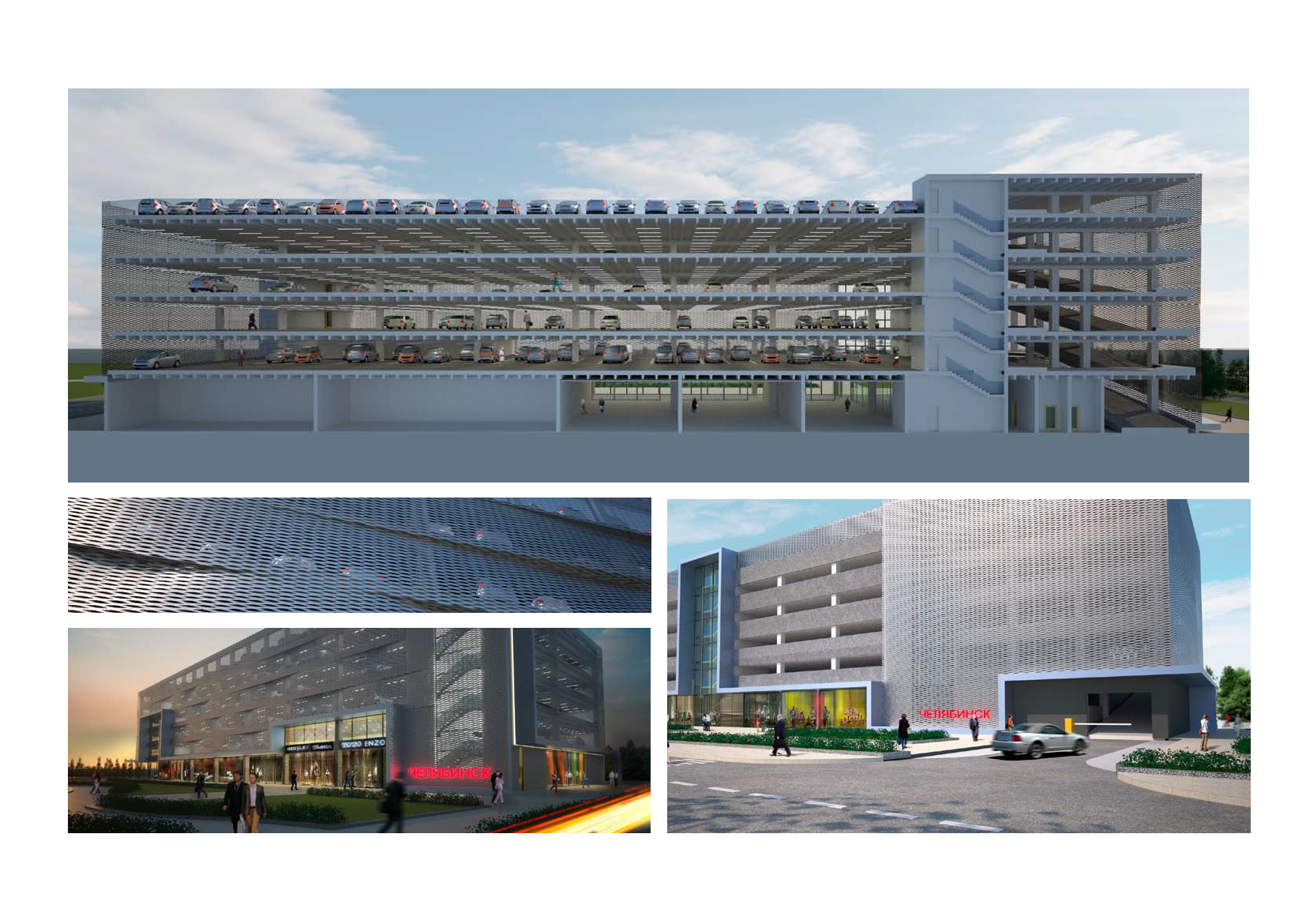

Проектируемый объект — 5-ти этажное здание — автопарковка со встроенными торговыми помещениями на 1-ом этаже и возможностью размещения на верхнем этаже коммерческого отапливаемого объема типа:

• Спортивные досуговые площадки;

• Кафе;

• Развлекательные комплексы для детей;

• Кинотеатры и пр.,

Верхний этаж может быть:

• Крытый отапливаемый на 100 %;

• 50% по длинной стороне здания;

• 50% по короткой стороне здания.

В комплексе предусмотрены 2 лестничные клетки с грузопассажирскими лифтами с увеличенными кабинами и санузлы на каждом полуэтаже.

Лифт пассажирский грузоподъемностью Q=1000 кг и со скоростью 1,0 м/с Серпуховского завода Wellnaks.

Типовой проект может быть изменен по количеству парковочных мест, минимум 50 мест, и далее с кратностью 50 (100; 150; 200; 250; 300).

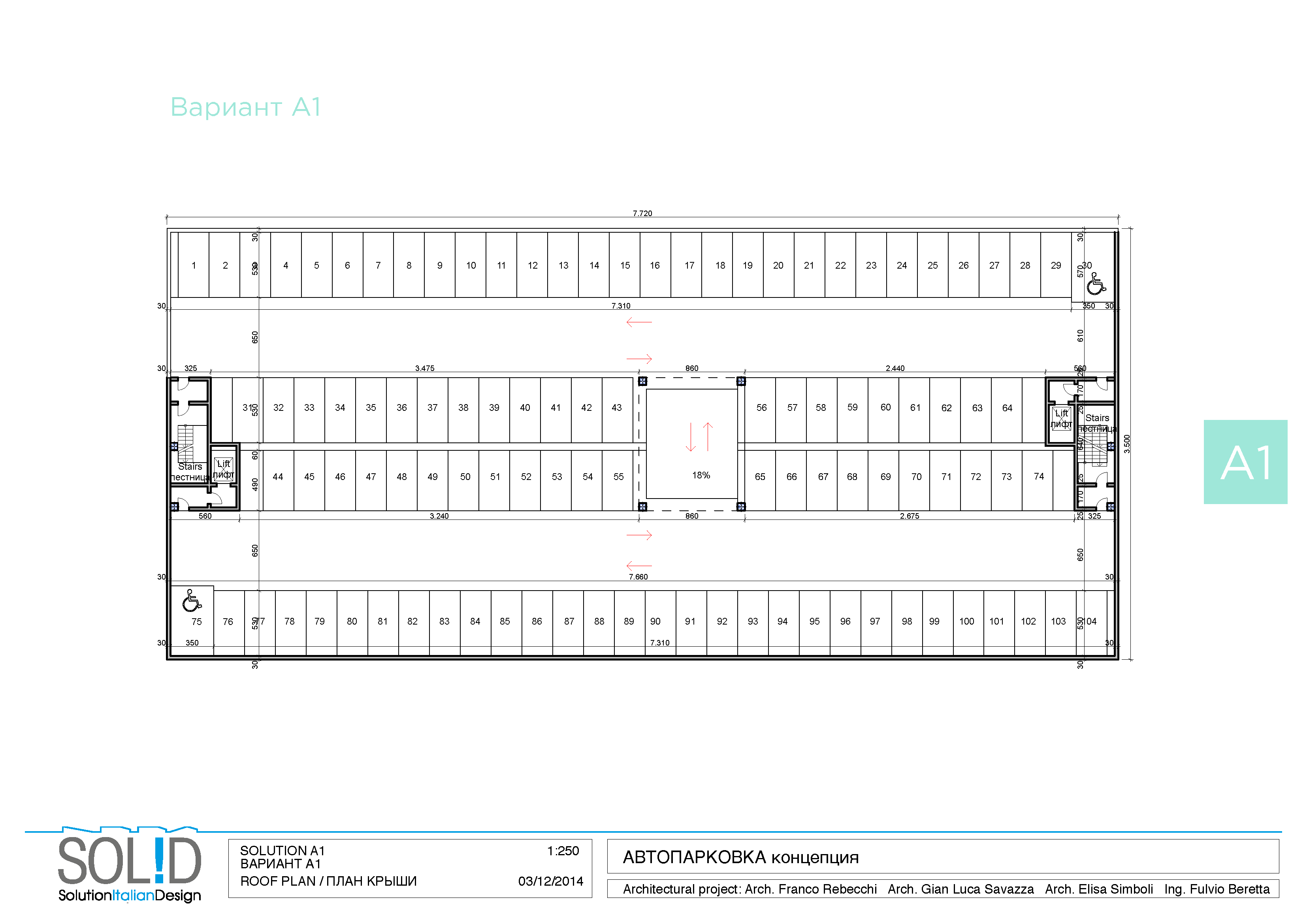

При необходимости большего количества парковочных мест можно заменить верхний коммерческий этаж на паркинг частично +50 мест или полностью +100 мест.

Итого 400 мест.

В исключительном случае — при замене первого коммерческого этажа на паркинг, полная емкость парковочных мест будет составлять 497 мест.

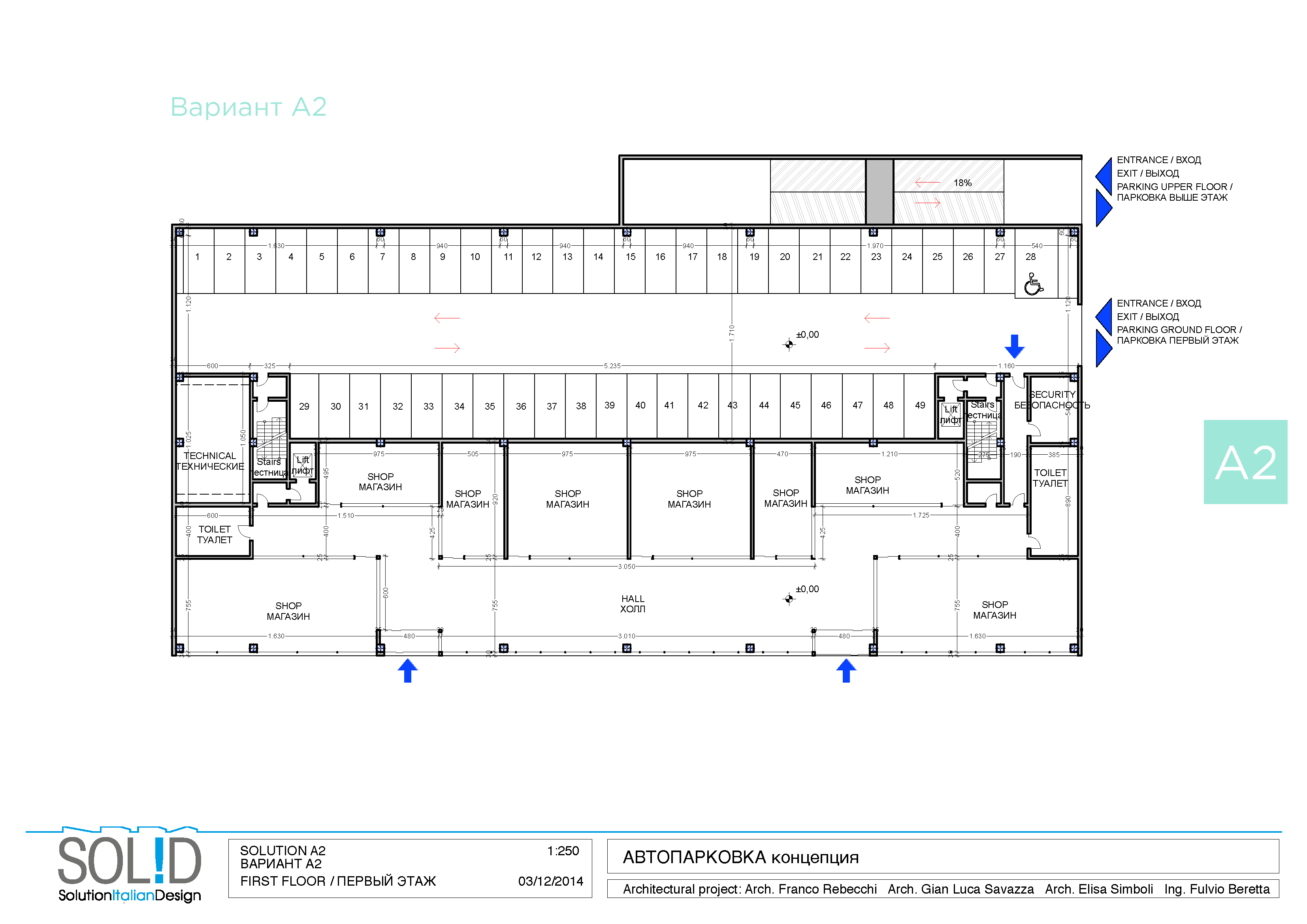

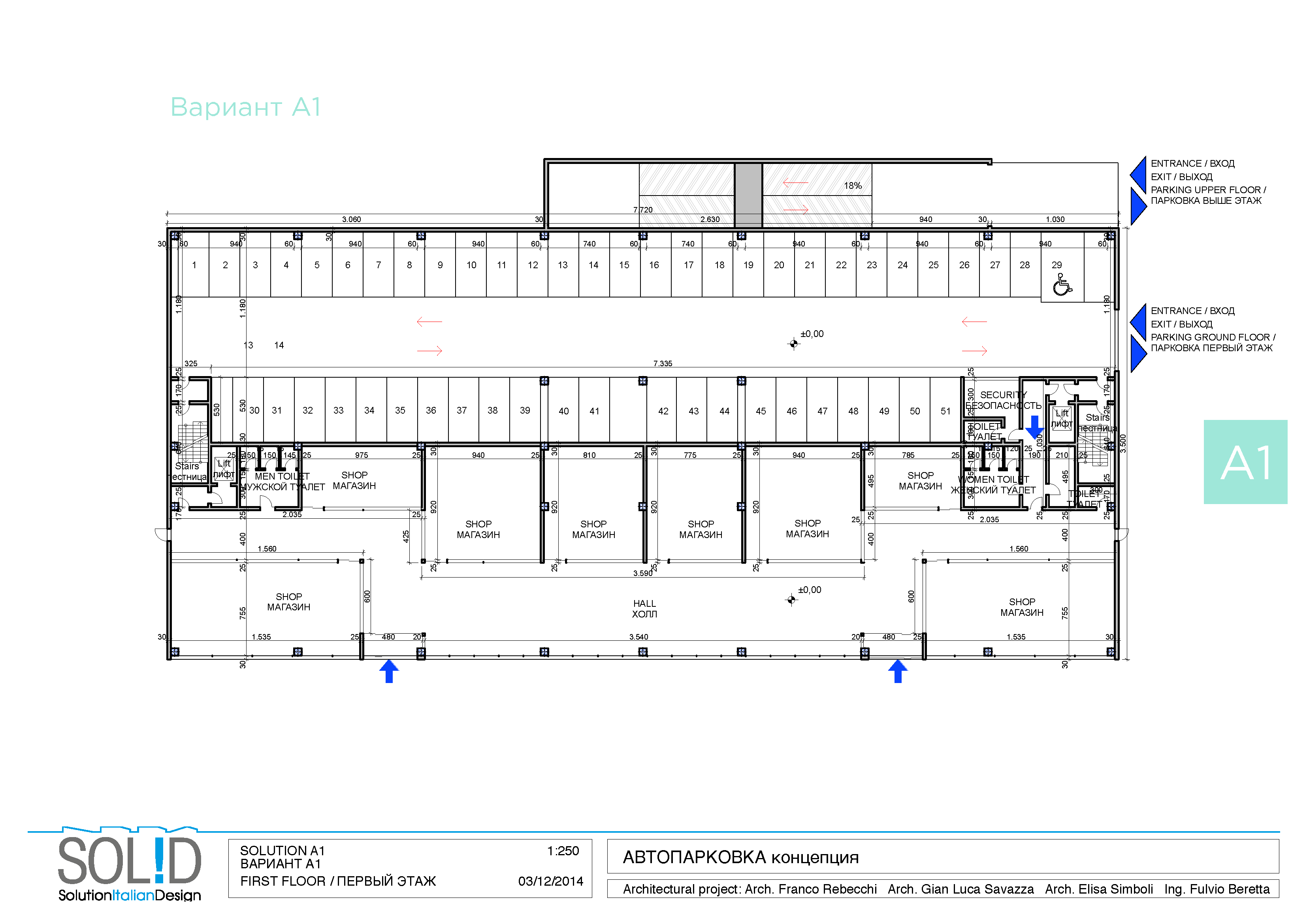

Первый этаж представлен в 2-х вариантах:

1. Типовой вариант заезд машин с отметки пола торгового помещения.

2. Расположение здания в зависимости от рельефа местности заезд машин с отметки пола второго этажа.

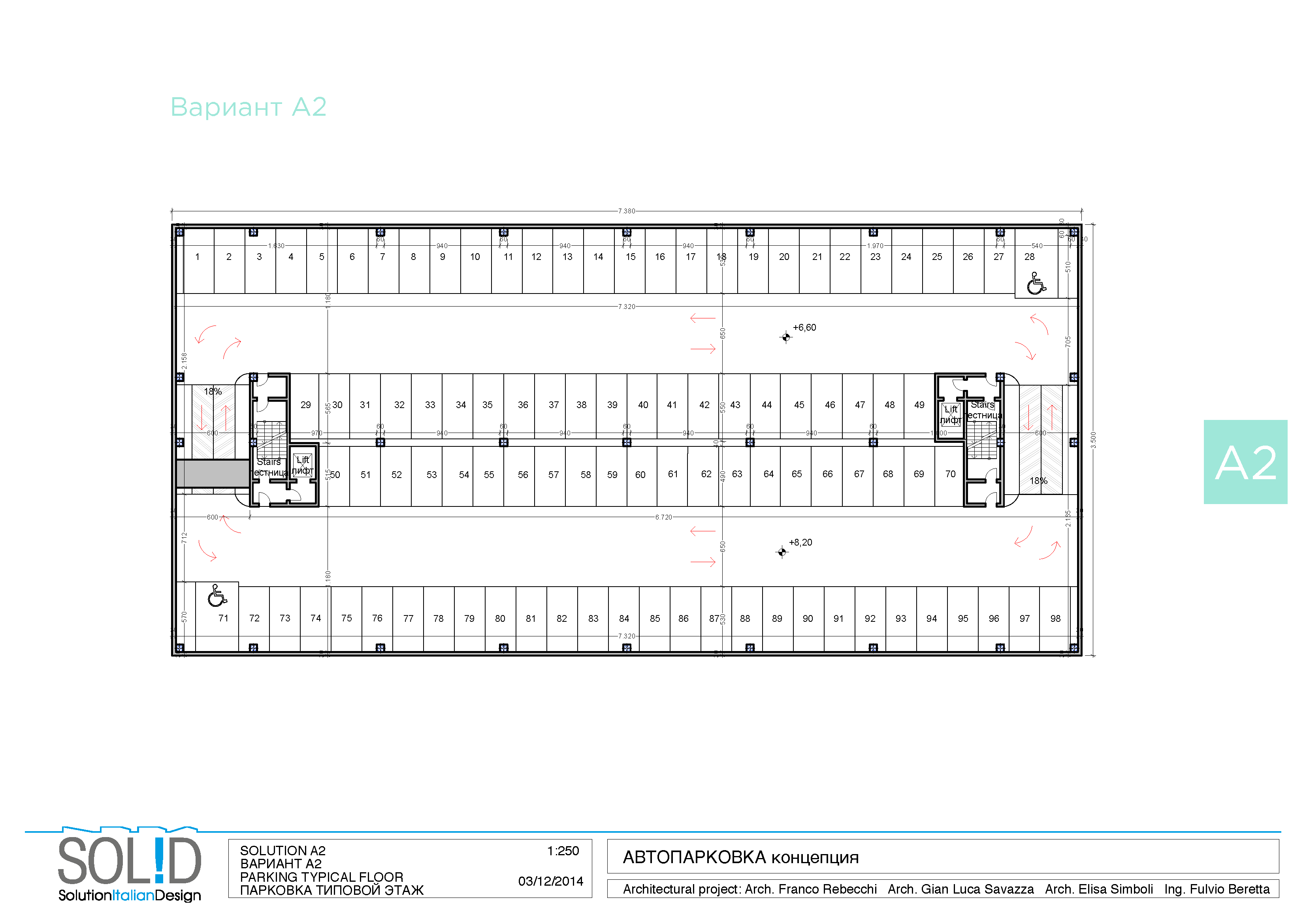

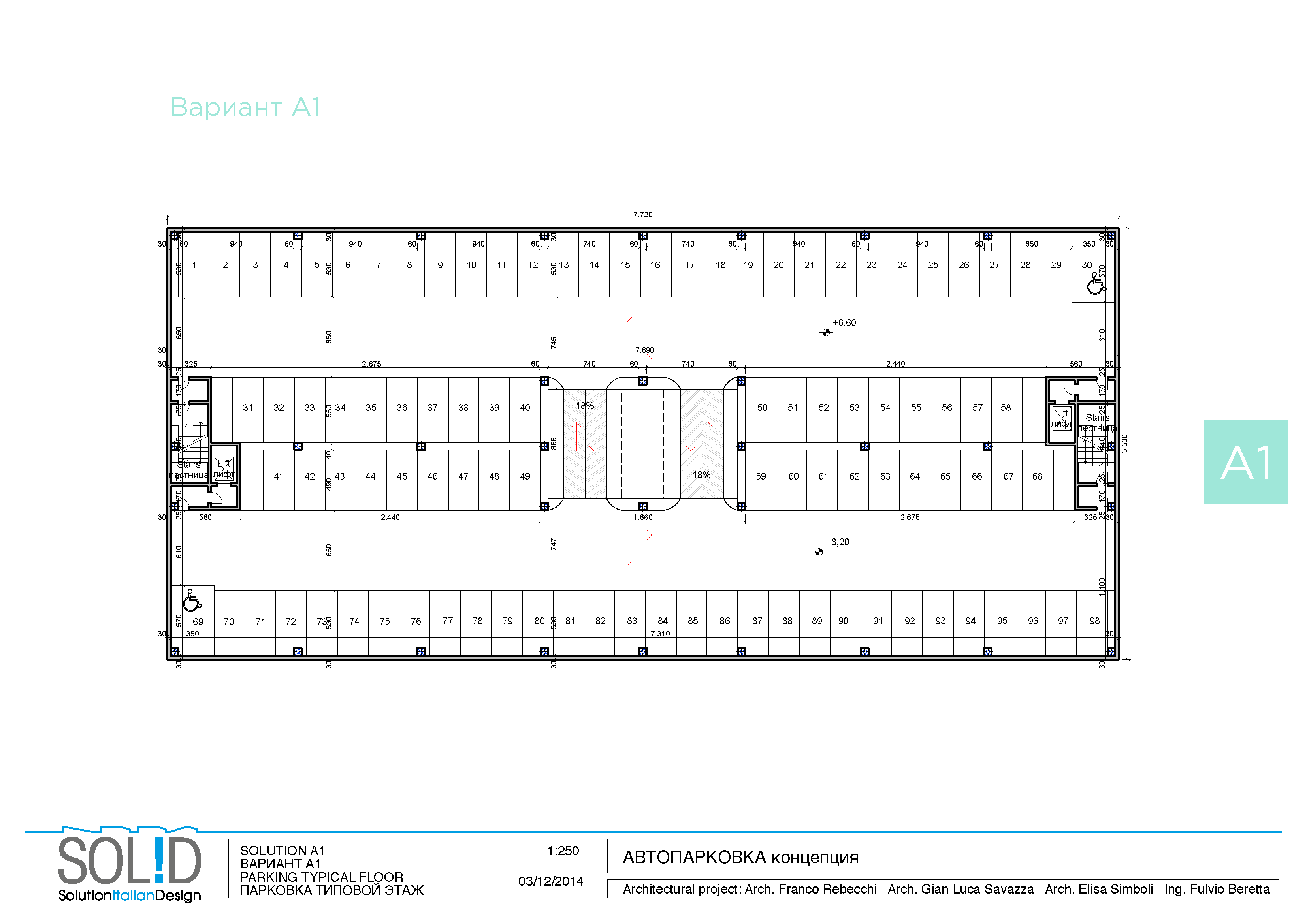

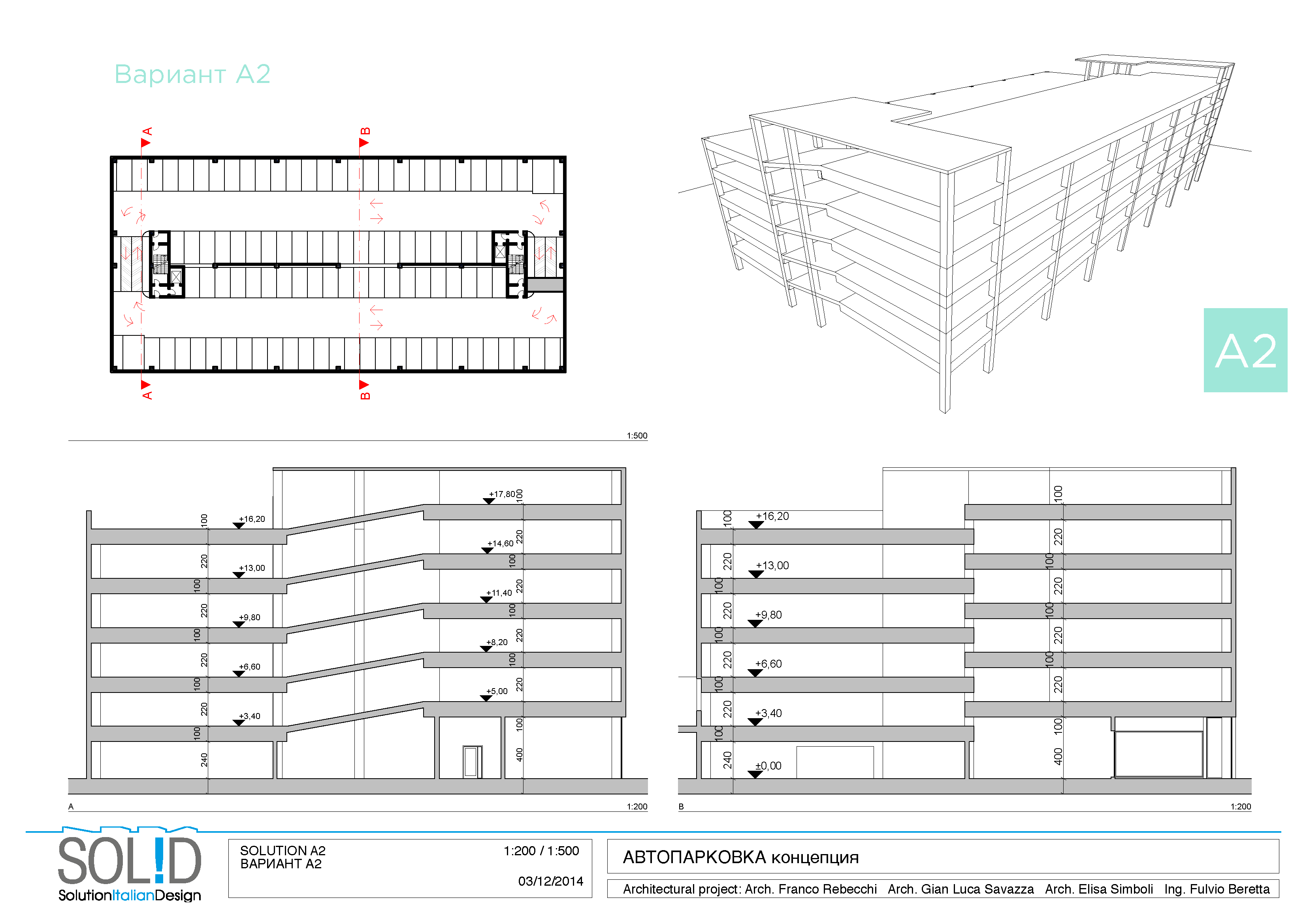

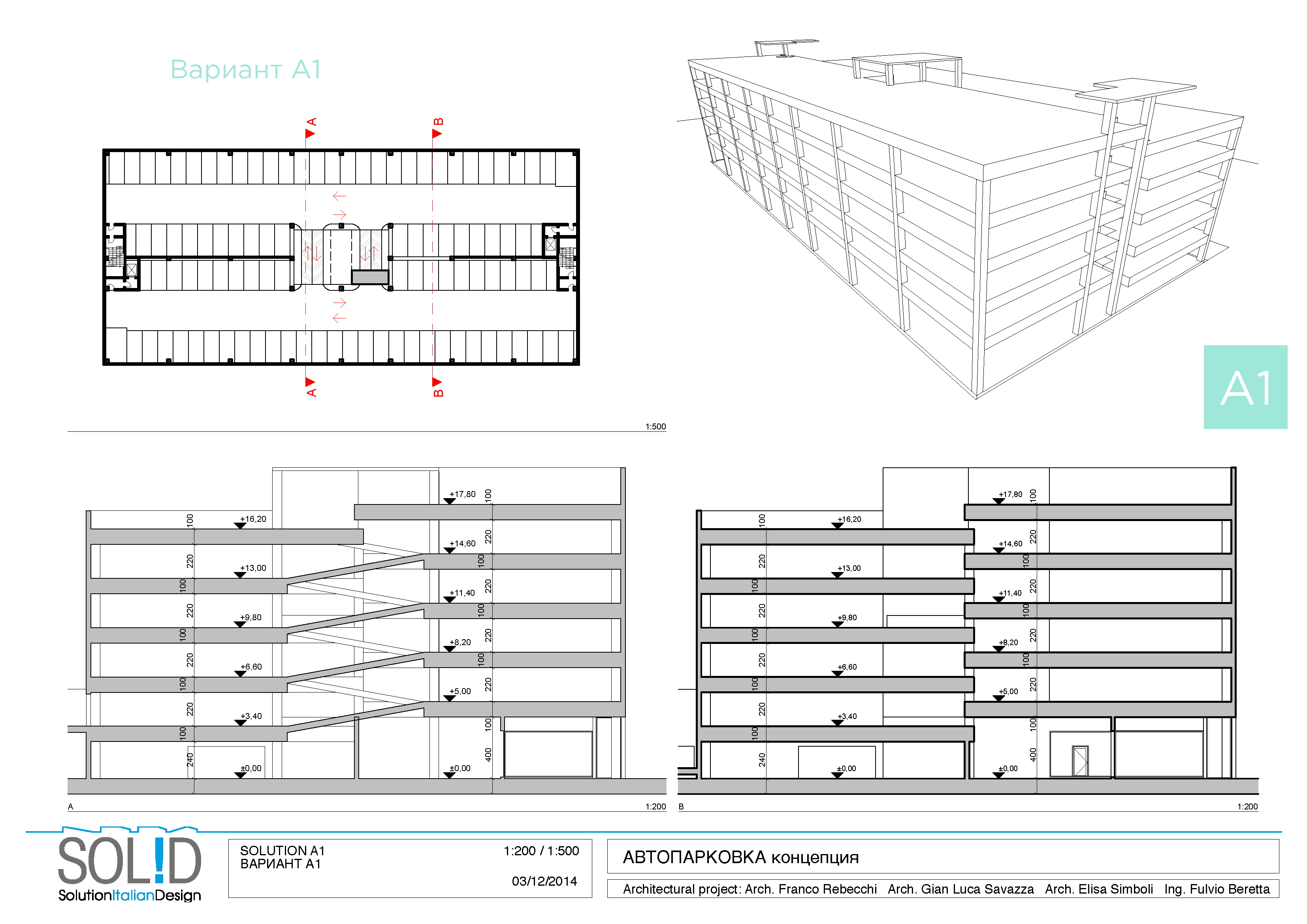

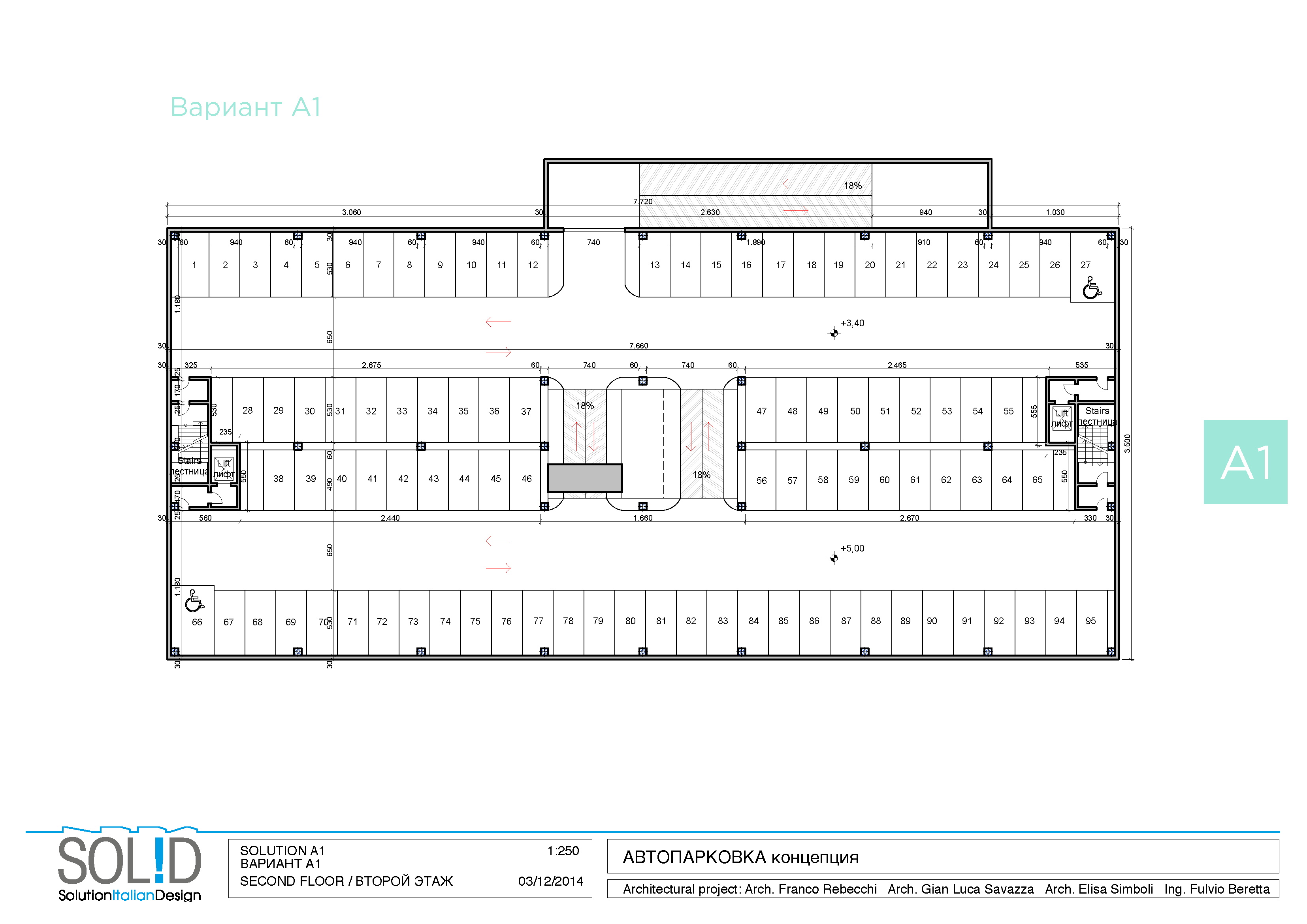

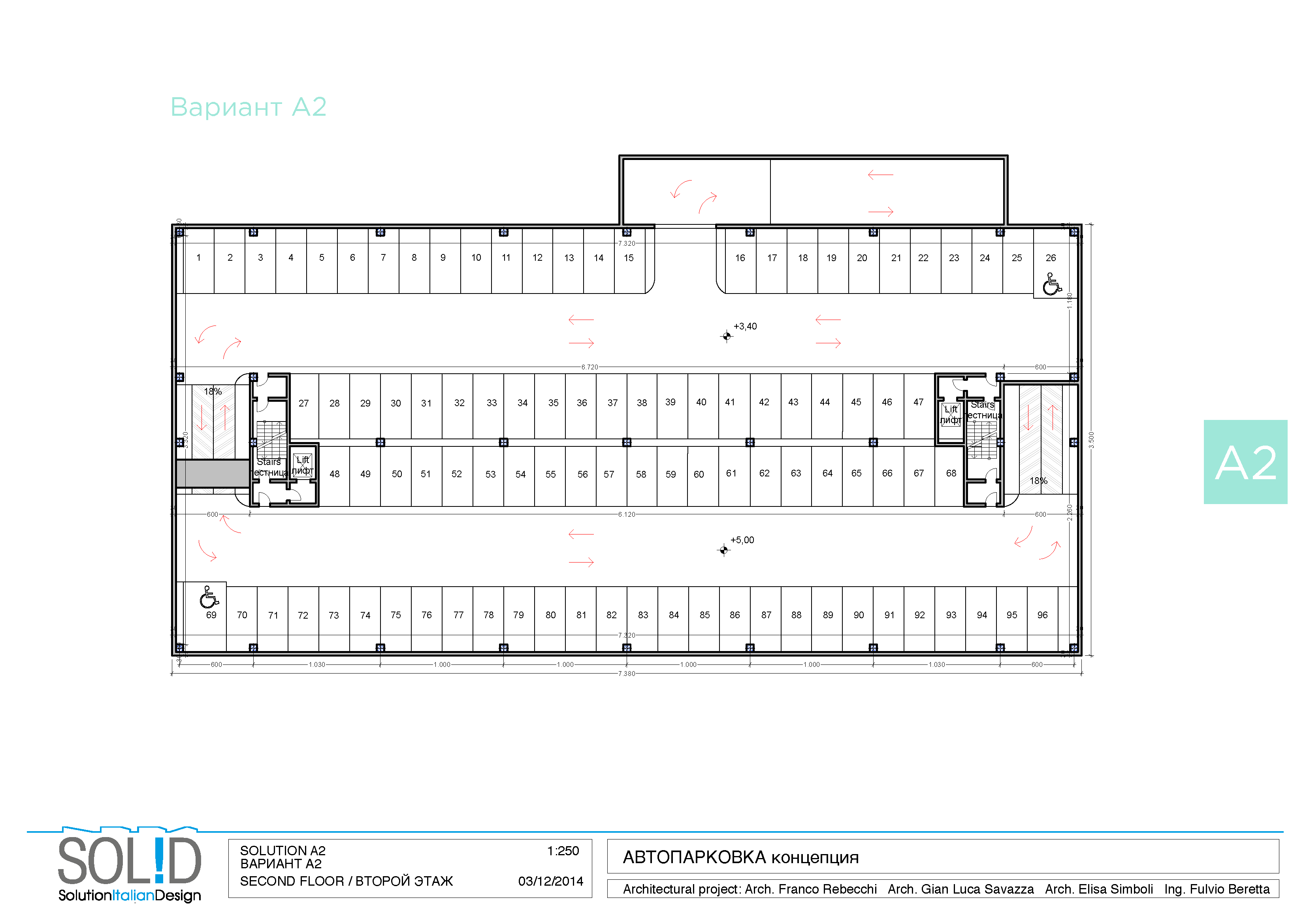

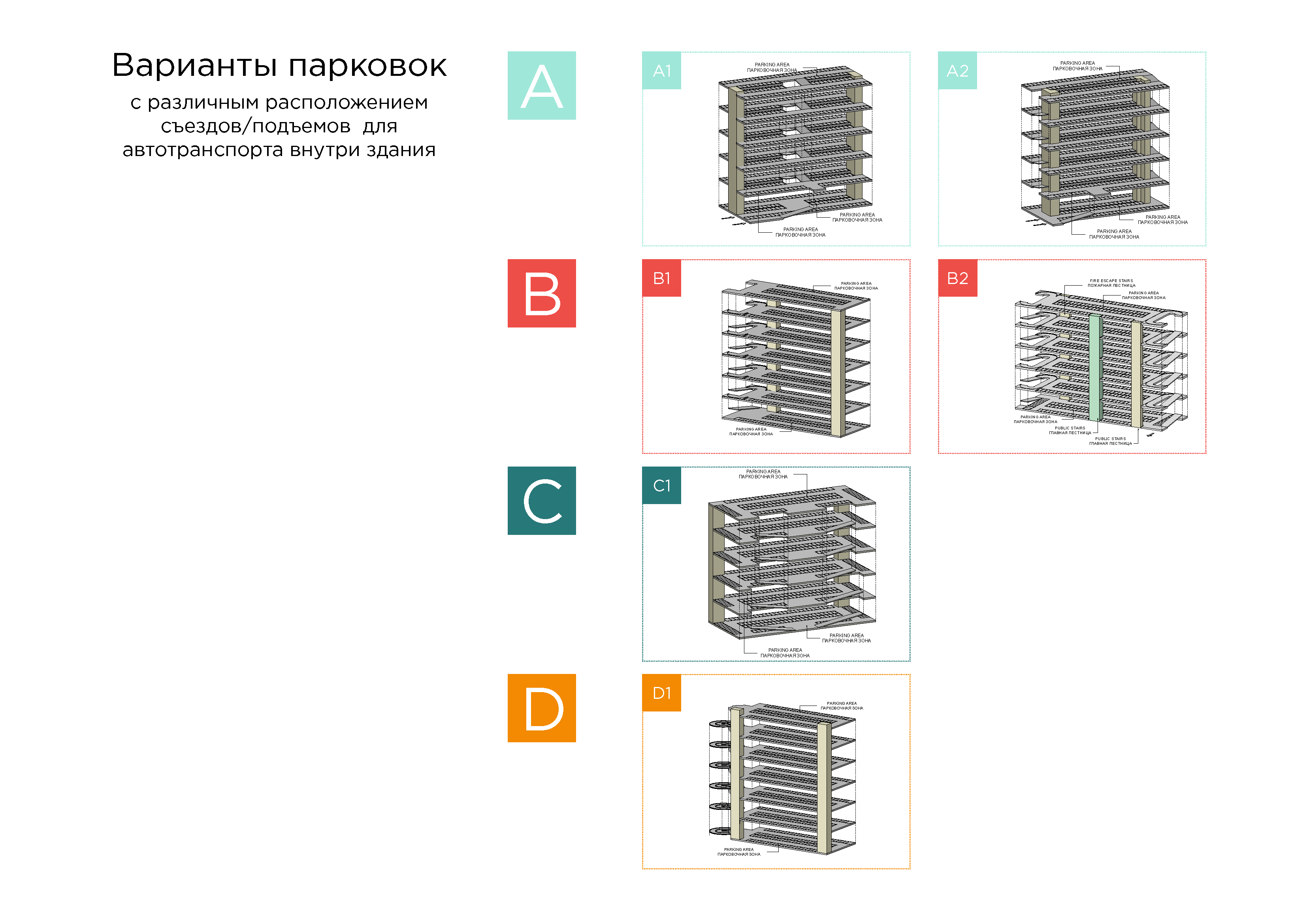

Со второго по четвертый этаж расположена автопарковка — открытая со смещенными на высоту половины этажа перекрытиями или полурампами (аппарелями).

Это решение позволяет сделать очень компактную рампу и дает большую наглядность клиентам по наличию свободных мест.

Автопарковка не отапливаемая манежная. Для перемещения с этажа на этаж предусмотрена двухпутная рампа.

• Количество машин

на типовом этаже - 100 шт.

• Габарит здания по осям - 34 х 76,4 м

• Высота этажа в свету - 2200 мм

• Для проезда транспорта

размер места хранения - 12,55 х 5,45м

• Шаг колонн - 11,2 м и 8,5 м

в местах расположения двухпутных рамп

Фасады не отрабатывались. Отделка фасадов будет выполняться согласно заданию, полученному от заказчика или выданного органами МУП АПЦ.

Согласно строительных норм при проектировании зданий и сооружений в Челябинске приняты следующие параметры:

• Расчетная температура наружного воздуха - минус 34°С (СНиП 23-01-99 «Строительная климатология»;

• Вес снегового покрова - q =180кгс/м2 (для III снегового района по СНиП

2.01.07-85 «Нагрузки и воздействия»;

• Скоростной напор ветра - q = 38 кгс/м2 (для III ветрового района по СНиП

2.01.07-85 «Нагрузки и воздействия».
