DIN-Normen - Teil 138

Kerbstifte sind form- und kraftschlu¨ssige Verbindungselemente. Sie werden als Verbindungsstifte ver-
wendet; dabei sitzt der Stift fest in der Aufnahmebohrung, fu¨r die die Toleranzklasse H 11 empfohlen
wird.

Werkstoff: St

¼ Automatenstahl, Ha¨rte 125 HV bis 245 HV; austenitischer Stahl A1 nach DIN EN ISO 3506-1.

Form der Kerben nach Wahl des Herstellers.

Oberfla¨chenbeschaffenheit: wie hergestellt, im Regelfall blank, mit Schutzo¨l behandelt. Zur Pru¨fung der Scherfestigkeit
ist der Scherversuch nach DIN EN 28749 durchzufu¨hren.

12

Aufkerbdurchmesser d

2

in DIN EN ISO 8739 und DIN EN ISO 8740

3

)

4

)

DIN EN
ISO 8739

DIN EN
ISO 8740

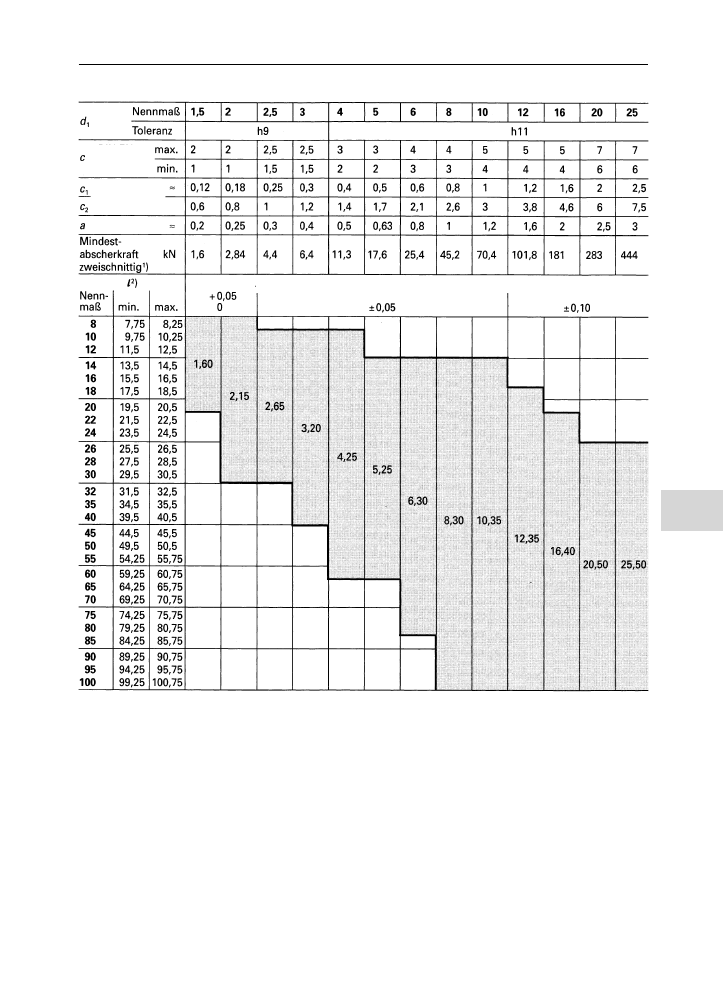

Tabelle 565.1

Kerbstifte nach DIN EN ISO 8739 bis DIN EN ISO 8745

1

) Gilt nur fu¨r Kerbstifte aus Stahl.

2

) Die handelsu¨blichen La¨ngen liegen zwischen den Stufenlinien. In DIN EN ISO 8739 bis DIN EN ISO 8745 sind zusa¨tz-

lich folgende La¨ngen genormt: 120, 140, 160, 180, 200.

3

) Der Aufkerbdurchmesser d

2

gilt nur fu¨r Stifte aus Stahl. Bei anderen Werkstoffen, z. B. nicht rostendem Stahl, ist von

den angegebenen Werten ein Korrekturbetrag abzuziehen, der zwischen Besteller und Hersteller zu vereinbaren ist.

4

) In DIN EN ISO 8741 bis DIN EN ISO 8745 sind die Aufkerbdurchmesser bei denselben Nennmaßen je nach La¨ngen

zwischen den Stufenlinien mehrfach gestuft, differieren jedoch von den in dieser Tabelle angegebenen Werten um
maximal 0,1 mm.

12.5

Bolzen, Stifte, Niete

565

Fu¨r die Annahmepru¨fung gilt DIN EN ISO 3269.

Bezeichnungsbeispiel Zylinderkerbstift mit Einfu¨hrende, aus Stahl, mit Nenndurchmesser d

1

¼ 6 mm, Nennla¨nge

l

¼ 50 mm:

Kerbstift ISO 8739–6

 50–St

12.5.3

Niete

DIN EN ISO 8746

Halbrundkerbna¨gel (Mrz 1998)

DIN EN ISO 8747

Senkkerbna¨gel (Mrz 1998)

Kerbna¨gel sind form- und kraftschlu¨ssige Verbindungselemente. Sie werden als Befestigungsstifte
verwendet, wobei der Stift in der Aufnahmebohrung sitzt, fu¨r die die Toleranzklasse H 11 empfohlen
wird.

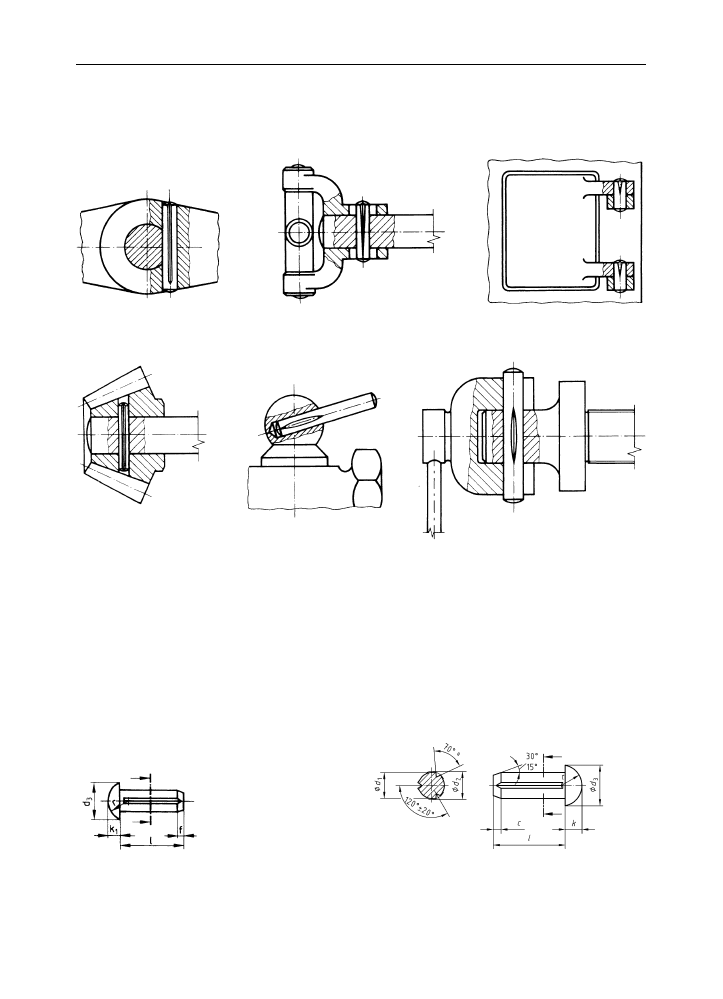

Anwendungsbeispiele

Bild 566.1
Zylinderkerbstift nach DIN EN ISO 8739
als tangentialer Verbinderstift

Bild 566.2
Kegelkerbstift nach DIN EN ISO 8744
als Mitnehmerstift an einer Gelenkwelle

Bild 566.3
Passkerbstift nach DIN EN ISO 8745
als Scharnierbolzen an einer Tu¨r

Bild 566.4
Zylinderkerbstift nach
DIN EN ISO 8740 als Radialstift
zum Verbinden eines Kegel-
rades mit einer Welle

Bild 566.5
Steckkerbstift nach
DIN EN ISO 8741 als Handgriff
an einem Ventil

Bild 566.6
Knebelkerbstift nach DIN EN ISO 8742
als Knebel an einer Verschlussschraube

DIN EN ISO 8746

DIN EN ISO 8747

1

) Der Kerbwinkel 70



gilt nur fu¨r Kerbna¨gel aus Stahl. Der Kerbwinkel darf je nach Nachgiebigkeit des Werkstoffes

gea¨ndert werden.

Bild 566.7

Kerbna¨gel s. auch Tab. 567.1

12

Mechanische Verbindungselemente

566

Werkstoff: St

¼ Automatenstahl oder Kaltumformstahl; Ha¨rte bis 245 HV.

Andere Werkstoffe nach Vereinbarung.

Ausfu¨hrung: schwarz, mit gegen Rost schu¨tzendem Schmiermittel

Bezeichnungsbeispiel Halbrundkerbnagel von Nennmaß d

1

¼ 5 mm und La¨nge l ¼ 20 mm aus Stahl:

Kerbnagel 8746–5

 20–St

12

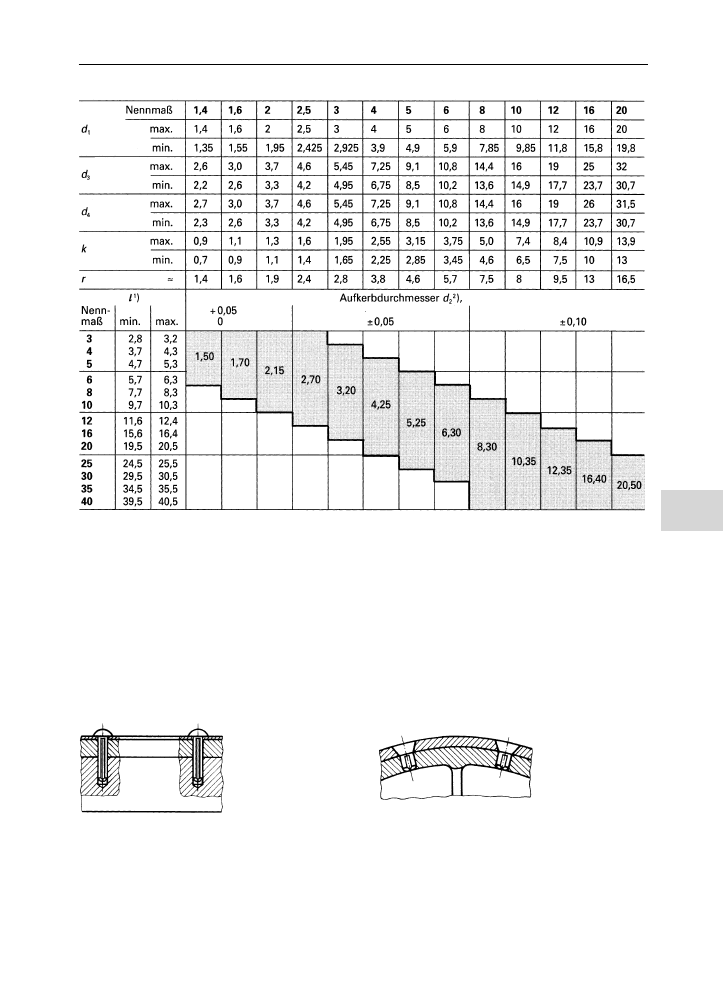

Tabelle 567.1

Kerbna¨gel nach DIN EN ISO 8746 und DIN EN ISO 8747

1

) Die handelsu¨blichen La¨ngen liegen zwischen den Stufenlinien.

2

) Der Kerbdurchmesser d

2

gilt nur fu¨r Kerbna¨gel aus Automatenstahl oder Kaltumformstahl. Bei anderen Werkstoffen,

z. B. nicht rostendem Stahl, ist von den angegebenen Werten ein Korrekturbetrag abzuziehen, der zwischen Besteller
und Hersteller zu vereinbaren ist.

Anwendungsbeispiele

Bild 567.2

Halbrundkerbnagel zur Befestigung von
du¨nnen Blechen und Platten

Bild 567.3

Senkkerbnagel zur Befestigung von Brems-
und Kupplungsbela¨gen

12.5

Bolzen, Stifte, Niete

567

DIN 660

Halbrundniete – Nenndurchmesser 1 bis 8 mm (Mai 1993)

DIN 661

Senkniete – Nenndurchmesser 1 bis 8 mm (Mai 1993)

Maße fu¨r Niete nach DIN 660 und DIN 661 s. Tab. 569.1.

Werkstoff:

St

¼ QSt32-3 oder QSt36-3 (nach Wahl des Herstellers) nach DIN 1654-2 (ers. d. DIN EN 10263-2)

(R

m min

¼ 290 N/mm

2

)

CuZn

¼ CuZn 37 nach DIN 17677-1 (ers. d. DIN EN 12166) (R

m min

¼ 290 N/mm

2

)

Cu

¼ SF-Cu nach DIN 17677-1 (R

m min

¼ 200 N/mm

2

)

Al

¼ Al99,5 nach DIN 1790-1 (ers. d. DIN EN 1301-2) (Q

m min

¼ 100 N/mm

2

)

nicht rostender Stahl: A2, A4 nach DIN EN ISO 3506 (R

m min

¼ 500 N/mm

2

)

Maß-, Form- und Lagetoleranzen, Annahmepru¨fung nach DIN 101; Oberfla¨che: Regelausfu¨hrung blank.

Bezeichnungsbeispiel Niet DIN 660–4

 20–St

DIN 7340

Rohrniete aus Rohr gefertigt (Mai 1993)

Fu¨r feste Verbindungen, z. B. bei Apparaten der Fernmeldetechnik, sind Rohrniete geeignet. Sie ko¨n-
nen auch an Stelle von Nietstiften, z. B. zur Verbindung ineinander gesteckter Rohre verwendet wer-
den. Gleiche Anwendungsgebiete bestehen fu¨r Hohlniete.

Stufung

der

La¨nge

l: 2 2,5 3 3,5 4 5 6 7 8 10 12 15 18 20 22 25 28 30 32

35

38

40

45

50

55

60

Werkstoff:

St

¼ St35 oder St37.0 N (nach Wahl des Herstellers) nach DIN 2391-2 (ers. d. DIN EN 10305-1) bzw.

DIN 1629 (ers. d. DIN EN 10208-1, DIN EN 10216-1, DIN EN 10224 und DIN EN 10297-1)

CuZn

¼ CuZn37F37

¼ SF-CuF25

nach DIN 17671-1 (ers. d. DIN EN 12168 und DIN EN 12449)

Cu

¼ Al99,5 Al

9

>

>

=
>

>

;

bzw. DIN 1746-1 (ers. d. DIN EN 754-2 und DIN EN 755-2)

Maß-, Form-, Lagetoleranzen, Annahmepru¨fung nach DIN 101; Oberfla¨che: Regelausfu¨hrung blank.

Bezeichnungsbeispiel Form B, d

1

¼ 4, s ¼ 0,5, l ¼ 10:

Rohrniet DIN 7340–B 4

 0,5
 10–CuZn

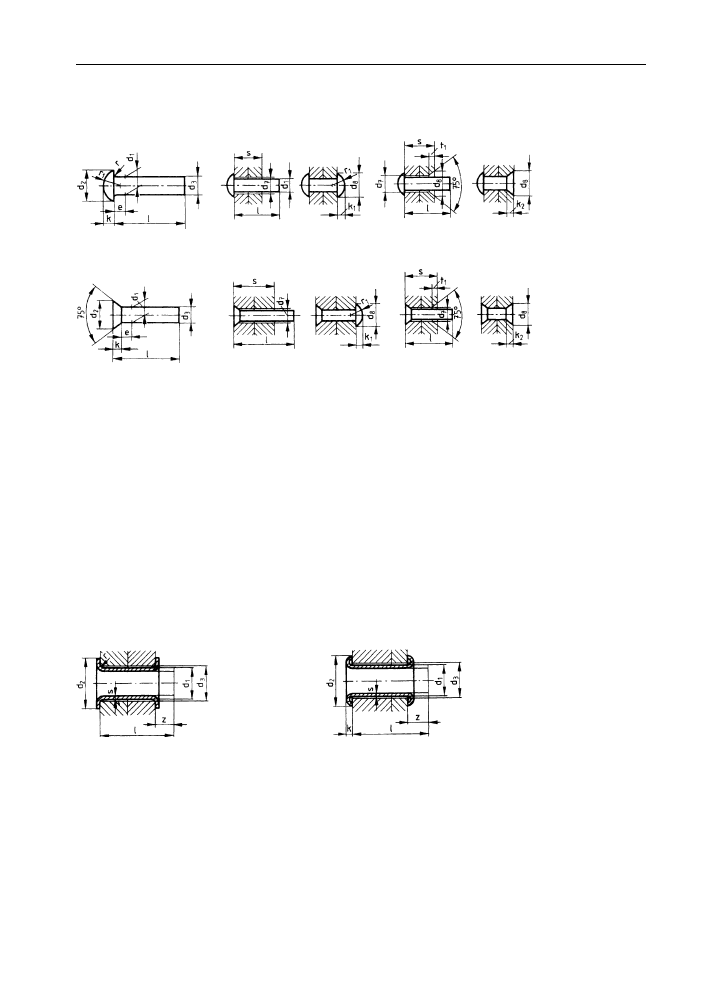

A

Halbrundkopf als Schließkopf

B

Senkkopf als Schließkopf

Bild 568.1

Halbrundniet nach DIN 660

A

Halbrundkopf als Schließkopf

B

Senkkopf als Schließkopf

Bild 568.2

Senkniet nach DIN 661

Form A

mit Flachkopf

Form B

mit angerolltem Rundkopf

Bild 568.3
Rohrniet nach DIN 7340

12

Mechanische Verbindungselemente

568
