Метран961

361

Технологический измерительрегулятор

Метран961

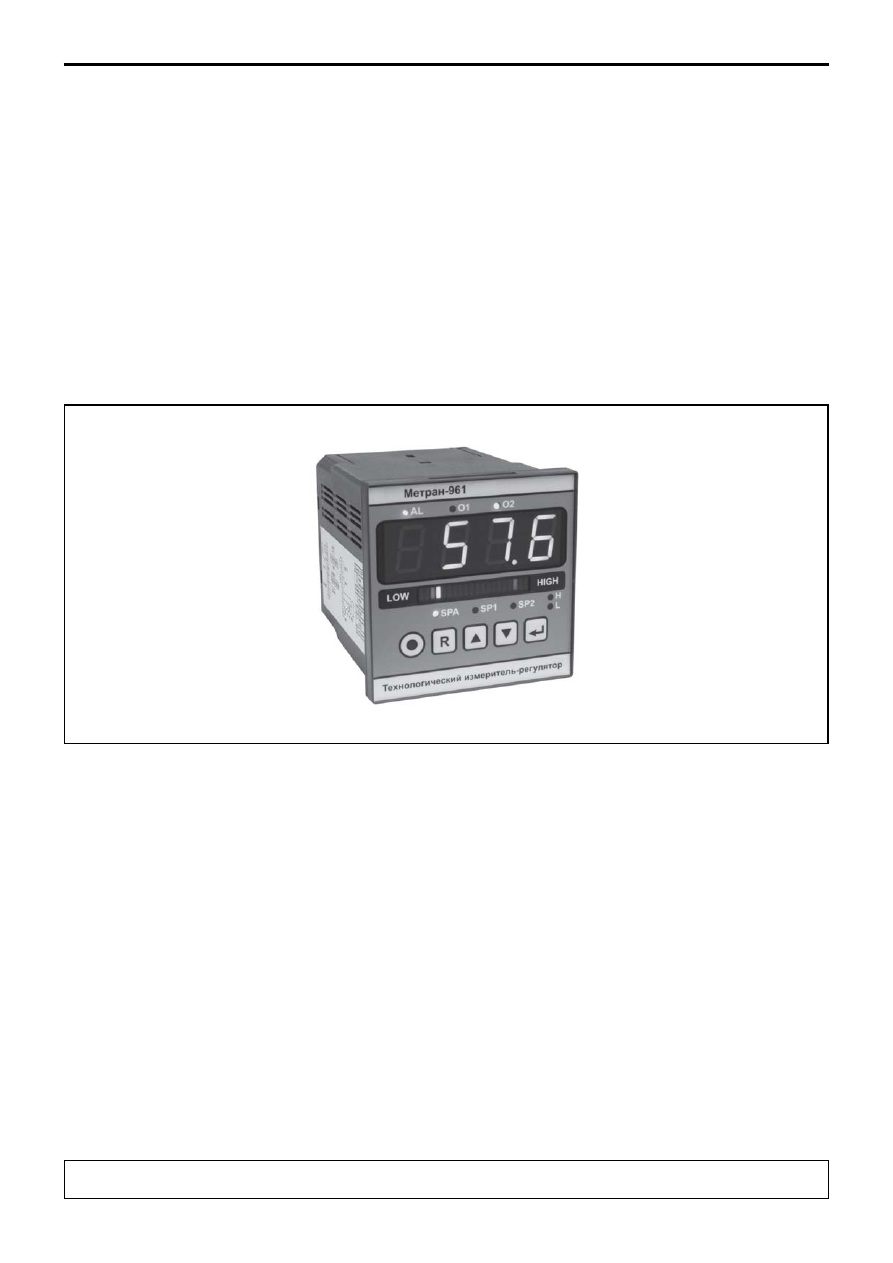

Технологический измеритель$регулятор

Метран$961 предназначен для измерения,
визуализации, контроля и регулирования
технологических параметров в различных отраслях
промышленности.

Метран$961$  это семейство одноканальных

приборов: от простейшего измерителя$индикатора
до сложного регулятора техпроцесса.

Основные достоинства:

$ эргономичная визуализация: цифровой 4$х
разрядный индикатор, двухцветный шкальный
индикатор для пропорционального представления
сигнала;
$ разнообразие законов регулирования
температуры или других технологических
параметров: 2$х, 3$позиционный, П; ПИ, ПИД;
программное регулирование (формирование
профиля изменения регулируемого параметра во
времени).

Универсальный аналоговый вход: токовый,
напряжение, сопротивление, от термо
электрических преобразователей (ТП),
термосопротивлений (ТС)
Цифровое и шкальное представление
данных
Встроенный блок питания для датчика с
унифицированным выходным сигналом
(УВС)
Высокое быстродействие  до 0,2 с
Различные комбинации выходов  релейные,
оптосимисторные, токовый
Электромагнитная совместимость
по ГОСТ Р 5152299
Детектирование обрыва сенсора
Возможность конфигурирования с помощью
клавиатуры или ПК
Легкость интеграции в АСУТП (интерфейс
RS485 + Modbus RTU)
ТУ 4210015134286792007

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

z

z

z

z

z
z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

Код ОКПО 4220

362

Метран961

УСТРОЙСТВО И РАБОТА

Первичный преобразователь температуры или датчик

с УВС подключается к универсальному аналоговому входу
регулятора. Информация о входном сигнале обрабатывается
процессором (линеаризация и сдвиг для ТП и ТС,
масштабирование и корнеизвлечение для УВС). Затем
производится цифровая фильтрация сигнала. Полученное
значение выводится на светодиодное табло прибора.
Микроконтроллер, считав информацию с измерительного
входа,  в зависимости от выбранного алгоритма работы, выдает
сигналы на выходные устройства:
$ реле сигнализации (Сигн.)
$ управляющие реле или оптосимисторы (Вых.1, Вых.2)
$ источник выходного тока (0$5, 0$20, 4$20 мА).

Реле сигнализации  перекидного типа, что позволяет

использовать нормально закрытые (НЗ) или нормально
открытые (НО) контакты.  Реле управления имеет (НО) контакты.

Гальванически изолированный интерфейс RS485

служит как для конфигурирования прибора с ПК, так и для
постоянного подключения к АСУТП. Если опция "RS485" не
выбрана, то вместо нее на заднюю панель прибора выведен
технологический интерфейс, позволяющий с помощью кабель$
адаптера RS232, поставляемого по отдельному заказу (один на
несколько приборов) подключать измеритель$регулятор к порту
USB ПК для удаленного конфигурирования.

Для исполнения "ПРОГ" дополнительно имеется

дискретный вход для запуска/останова выполнения программы.

Рис.1. Структурная схема измерителярегулятора исполнения 3РБПRS485ТПИД.

Модели измерителярегулятора

Таблица 1

Метран$961

Конфигурации

Дискрет.

выходы

БП

встроен.

RS485

Токовый

выход

Управ$

ление

Описание

1Р

1Р

Поз., П

Простейший измеритель$индикатор$регулятор с
1 реле сигнализации/управления

1Р$Т

1Р

1

$

Нормирующий преобразователь сигналов ТС/ТП
в ток с 1 реле сигнализации и индикатором

3Р

3Р

Поз., П

Измеритель$регулятор с 2 реле управления и 1
реле сигнализации, автономный*

3Р$ПИД

ПИД

3Р$БП

3Р

1

Поз., П

Универсальный измеритель$регулятор с 2 реле
управления, 1 реле сигнализации, БП,
автономный*

3Р$БП$ПИД

ПИД

3Р$БП$RS485

3Р

1

1

Поз., П

Универсальный измеритель$регулятор с 2 реле
управления, 1 реле сигнализации, БП, поддержка
сети ModBus**

3Р$БП$RS485$ПИД

ПИД

1Р2С$БП

1Р 2С

1

Поз., П

Универсальный измеритель$регулятор с 2
оптосимисторами управления, 1 реле
сигнализации, БП, автономный*

1Р2С$БП$ПИД

1Р 2С

ПИД

1Р2С$БП$RS485

1Р 2С

1

1

Поз., П

Универсальный измеритель$регулятор с 2
оптосимисторами управления, 1 реле
сигнализации, БП, поддержка сети ModBus **

1Р2С$БП$RS485$ПИД

1Р 2С

1

1

ПИД

3Р$БП$RS485$Т$ПИД

3Р

1

1

1

ПИД

Полная конфигурация**

1Р2С$БП$RS485$ПРОГ

1Р 2С

1

1

ПРОГ

Программный регулятор с архивом 512 кБ с 2
оптосимисторами управления, поддержка сети
ModBus **

* Автономный $ работа без поддержки сети, интерфейс с ПК  только для конфигурирования.
** Поддержка сети ModBus $ интегрируемый в АСУТП через сеть RS485 (ModBus).

Метран961

363

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Аналоговый вход измерителя$регулятора $ универсальный и может быть свободно переконфигурирован потребителем.

Входные сигналы, диапазоны измерений и пределы допускаемой основной погрешности приведены в табл.2, 3, 4.

Измерение входных сигналов термоэлектрических преобразователей

Таблица 2

НСХ (тип ТП) по

ГОСТ Р 8.585$2001

Диапазон,  С

Пределы допускаемой основной погрешности

в диапазоне температур от 15 до 35°С, ±С *

Единица младшего разряда

индикации, °С

A$1 (ТВР)

0…400

4,2$0,004·T

0,1 до 1000°С;

1 свыше 1000°С

400…2200

1,7+0,0024·T

A$2 (ТВР)

0…300

4,4$0,006·T

300…1800

2,1+0,0017·T

A$3 (ТВР)

0…300

4,1$0,005·T

300…1800

2,1+0,0017·T

J (ТЖК )

$200...0

0,8$0,013·T

0…1000

0,8+0,0005·T

R (ТПП 13)

$49…200

9,6$0,026·Т

200…1767

4,5

S (ТПП 10)

$49…200

9$0,02·Т

200…1700

5$0,0003·Т

B (ТПР)

500…1000

11,7$0,007·Т

1000…1820

5,3$0,0006·Т

E (ТХКн)

$200…0

0,75$0,012·Т

0…1000

0,75+0,0004·Т

N (ТНН)

$200…0

1,5$0,02·Т

0…1300

1,5+0,0003·Т

K (ТХА)

$200…0

1$0,015·Т

0…1300

1+0,0009·Т

M (ТМК)

$200...$100

0,4$0,022·Т

$100…100

1,3$0,005·Т

Т (ТМК)

$200…0

1,1$0,016·T

0…400

1,1$0,0005·T

L (ТХК)

$200…0

0,7$0,012·Т

0…790

0,7+0,0003·Т

* Погрешность измерения температуры без учета погрешности измерения температуры холодного спая. Пределы

допускаемой погрешности канала компенсации температуры холодного спая ±1°С. Компенсация температуры холодного спая
автоматическая.

Измерение входных сигналов термопреобразователей сопротивления

Таблица 3

Тип ТС

НСХ (W100 )

по ГОСТ 6651$94

Диапазон, °С

Пределы допускаемой основной

погрешности в диапазоне температур

от 15 до 35°С, ±С*

Единица младшего

разряда индикатора, °С

Платиновые (ТСП)

50П (W100=1.3910)

$200…600

0,8+0,001*Т

0,1

100П (W100=1.3910)

0,5+0,0008*Т

Pt50 (W100=1.3850)

0,8+0,001*Т

Pt100 (W100=1.3850)

0,5+0,0008*Т

Медные (ТСМ)

50М (W100=1.4280)

$200…200

0,8+0,0005*Т

100М (W100=1.4280)

0,5+0,0005*Т

Cu50 (W100=1.4260)

$50…200

0,8+0,0006*Т

Cu100 (W100=1.4260)

0,5+0,0006*Т

* Полная погрешность при измерении температуры с помощью термометра сопротивления $ предел допускаемой основной

погрешности + 1 ед. младшего разряда индикатора.

364

Метран961

Измерение электрических сигналов в виде силы,

напряжения постоянного тока и сопротивления постоянному току

Таблица 4

Функция

Диапазон

Единица младшего

разряда

Пределы допускаемой основной погрешности в

диапазоне температур от 15 до 35°С, ±(%ИВ+%ВПИ)

Измерение силы постоянного тока
(доступна функция корнеизвлечения)

±(0$20) мА

0,001 мА

0,06%+0,04%

Измерение напряжения постоянного
тока

±(0$100) мВ

±(0$1) В

0,01 мВ

0,1 мВ

0,06%+0,04%

Измерение сопротивления
постоянному току

(0$325) Ом

0,1 Ом

0,06%+0,04%

ИВ $ значение измеряемой величины, ВПИ $ верхний предел измерения.

z Дополнительная погрешность в диапазоне температур от $10 до 15°С и от 35 до 60°С не превышает ±0,05%ВПИ на каждые 10°С при
измерении тока, напряжения и сопротивления и не превышает предельную основную погрешность на каждые 10°С при измерении
выходных сигналов ТС и ТП

z Время отклика на 90%$е изменение сигнала не превышает 0,2 с для токового входа

z Детектирование обрыва подключенной термопары или термопреобразователя сопротивления

Дискретные выходы. Сигнализация и регулирование

Реле сигнализации $ перекидного типа, присутствует во всех исполнениях. Может использоваться и для регулирования.
Дополнительно, в зависимости от конфигурации, имеются 2 управляющих реле или 2 оптосимистора.
Коммутируемые напряжения и токи:

$ реле сигнализации:

активная нагрузка ~250 В / =30 В / 3 А

реактивная нагрузка ~250 В / =30 В / 1 А (COS

ϕ

 = 0,75…0,8)

$ управляющее реле:

активная нагрузка ~250 В / =30 В / 7 А

реактивная нагрузка ~250 В / =30 В / 4 А (COS

ϕ

 = 0,75…0,8)

$ оптосимистор с детектором перехода напряжения через ноль

допускаемое напряжение до ~265 В
максимальный допускаемый ток ~1 А.

На лицевой панели  светодиодная индикация состояния каждого выхода.
Логика управления каждым выходом определяется одной (SP) или двумя уставками (SP.H, SP.L) и значением гистерезиса

срабатывания (H).

На рис.2 представлены режимы работы дискретных выходов при использовании для сигнализации и позиционного

управления.

Рис.2. Режимы работы дискретных выходов.

Для выхода сигнализации при наличии релейных или оптосимисторных выходов доступен режим таймера (см.рис.3).
