Метран602Ех

337

Блоки питания

Метран602Ех

Код ОКП 4218

Количество каналов 1 или 2
Светодиодная индикация включения блока
питания по каждому каналу
Защита от перегрузок и коротких замыканий
Блоки не создают индустриальных помех
Конструктивное исполнение: щитовое, на
рейке DIN
Блоки питания щитового монтажа
конструктивно и функционально заменяют
блоки питания БПД40Ех, 2000ПЕх
ТУ 4218003514659652003

z
z

Блоки питания Метран$602$Ех

предназначены для питания стабилизирован$ным
напряжением и искрозащиты датчиков давления
серии Метран$Ех, датчиков температуры типа
ТСПУ$Ех, ТСМУ$Ех, ТХАУ$Ех с унифицированным
выходным токовым сигналом 4$20 мА, а также для
преобразования этого сигнала в сигналы 0$5,
4$20, 0$20 мА.

338

Метран602Ех

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Напряжение питания блока (220

) В, (50±1) Гц

Напряжение холостого хода искробезопасной цепи 24 В

Выходные сигналы 0$5 мА (Rнагр. = 2,5 кОм), 0$20, 4$20 мА (Rнагр = 0,75 кОм)

Предел допускаемой основной погрешности преобразования не более ±0,1% от диапазона изменения выходного сигнала

Потребляемая мощность не более 6 ВА

Степень защиты от пыли и воды IP30 $ щитовой монтаж, IP20 $ монтаж на рейке DIN

Масса не более 0,6 кг

ВЗРЫВОЗАЩИЩЕННОСТЬ

Маркировка взрывозащиты: ExiaIIC
Ограничение тока и напряжения до искробезопасных

значений достигается наличием в блоке встроенного барьера
искрозащиты:
$ ток короткого замыкания не более 100 мА при сопротивлении
ограничительного резистора не менее 240 Ом;
$ сопротивление линии связи блока с датчиком не более 25 Ом;
$ длина линии связи не более 1000 м.

Предельные параметры внешней искробезопасной

электрической цепи блоков по ГОСТ Р51330.10$99:

= 0,1 мкФ

= 1,5 мГн

= 24 В

= 100 мА

= 0,6 Вт,

где С

, L

, U

, I

, Р

$ максимальная емкость,

индуктивность, выходное напряжение, выходная мощность
соответственно.

СХЕМА ВНЕШНИХ СОЕДИНЕНИЙ

Rн1 $ нагрузка первого канала;
Rн2 $ нагрузка второго канала.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ 18 месяцев

с момента ввода блока питания в эксплуатацию.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран602Exia 005 1 01

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Блоки по устойчивости к климатическим

воздействиям соответствуют исполнению УХЛ
категории 3 по ГОСТ 15150 (группы исполнения СЗ по ГОСТ
12997), но для работы при температуре окружающей среды от
$10 до 50°С и относительной влажности от 30 до 80% во всем
диапазоне рабочих температур.

КОМПЛЕКТ ПОСТАВКИ

1. Блок питания Метран$602$Ех

1 шт.

2. Паспорт

1 экз.

3. Руководство по эксплуатации

1 экз.

4. Розетка 2РМ14КПН4Г1В1В*

1 шт.

5. Рейка DIN NS35/7,5**, м (длина по заказу)

* Поставляется для блоков питания щитового монтажа.
** Поставляется для блоков питания реечного монтажа.

НАДЕЖНОСТЬ

Наработка на отказ $ 120 000 ч.
Средний срок службы $ 12 лет.

1. Тип блока.
2. Код выходного сигнала:

005

для 0$5 мА;

020

для 0$20 мА;

420

для 4$20 мА.

3. Количество каналов:

1 или 2

4. Способ монтажа блока питания

щитовой монтаж

DIN

монтаж на шине DIN

+22
$33

Метран602Ех

339

Реечное исполнение

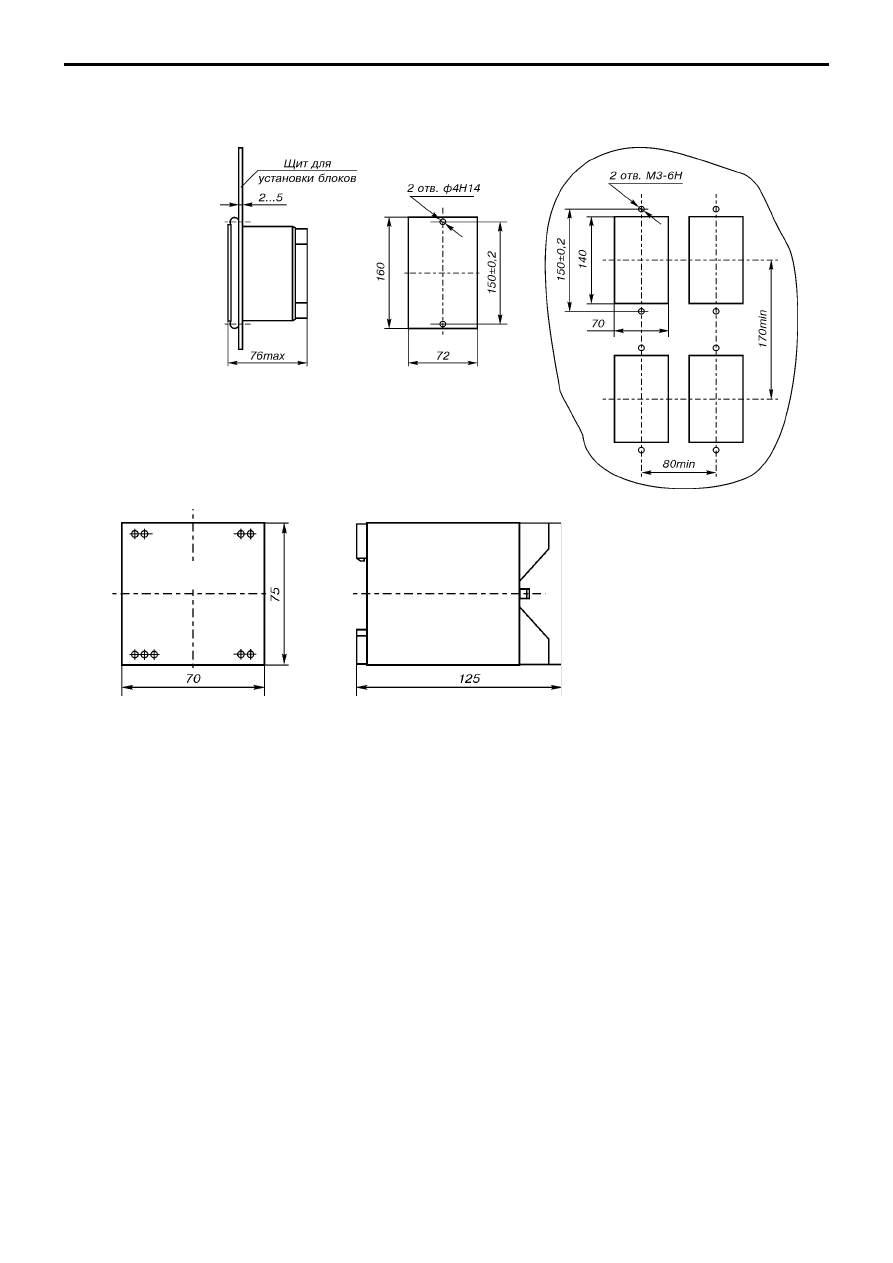

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Щитовое исполнение

340

Метран611

Блок питания и корнеизвлечения

Метран611

Код ОКП 4218

Количество каналов 1
Наличие схемы электронной защиты от
перегрузки и короткого замыкания
Автоматический выход на рабочий режим
после устранения причин аварии
Светодиодная индикация включения блока
в сеть
Блоки для монтажа на шине DIN выполнены
в Евростандарте DIN43700
Блоки щитового монтажа конструктивно и
функционально заменяют блоки питания и
корнеизвлечения БПК40
ТУ 4218002514659652002

z
z

Блок питания и корнеизвлечения

предназначен для питания стабилизированным

напряжением 24 В или 36 В датчиков разности

давлений серии Метран с унифицированным

токовым выходным сигналом и функционального

преобразования этого сигнала в другие уровни по

каналу с корнеизвлекающей зависимостью.
