249

Контроллеры

ПРЕИМУЩЕСТВА

Контроллер FloBoss 103 объединяет сенсоры,

коммуникационные карты и аккумуляторные батареи в единый,

простой в монтаже прибор.

FloBoss 103 собирает информацию о расходе в

электронном виде и предоставляет исчерпывающие базы

данных как по измеренным, так и по вычисленным параметрам,

включая журналы событий и алармов.

Кроме функции сбора информации, предоставляются

возможности ПИД$регулирования, логического и
последовательного управления.

Большая надежность в сравнении с бумажными

самописцами, т.к. у FloBoss 103 нет движущихся частей.

Малое энергопотребление

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Ввод/вывод

1 карта ввода/вывода;

1 дополнительный коммуникационный порт.

Обмен данными

Протоколы ROC и MODBUS

Многопараметрический сенсор

Погрешность измерений статического и

дифференциального давлений ±0,075%, ±0,1%.

Функциональные возможности
$ вычисление расхода по одному трубопроводу;

$ ПИД$регулирование с коррекцией по одному контуру;

$ архивирование 15$ти точек в базе данных.

Питание
Входное напряжение 11$30 В постоянного тока.

Для подзаряда аккумулятора достаточно солнечной панели

мощностью 2,5 Вт.

Требования к солнечным панелям могут варьироваться в

зависимости от метода опроса и географического положения

прибора.

Условия эксплуатации
Температура окружающего воздуха от $40 до 75°С.
Относительная влажность до 95% при 35°С и более низких
температурах без конденсации влаги.

Решение задач по измерению, вычислению и

управлению расходом

Компьютеризированное получение информации о

расходе по месту его измерения или удаленно

Возможность объединения контроллеров в сеть

Простота настройки при помощи портативного

компьютера или мастеркомпьютера

Внесены в Госреестр средств измерений под

№1466102

z

z

z
z

z

НАЗНАЧЕНИЕ

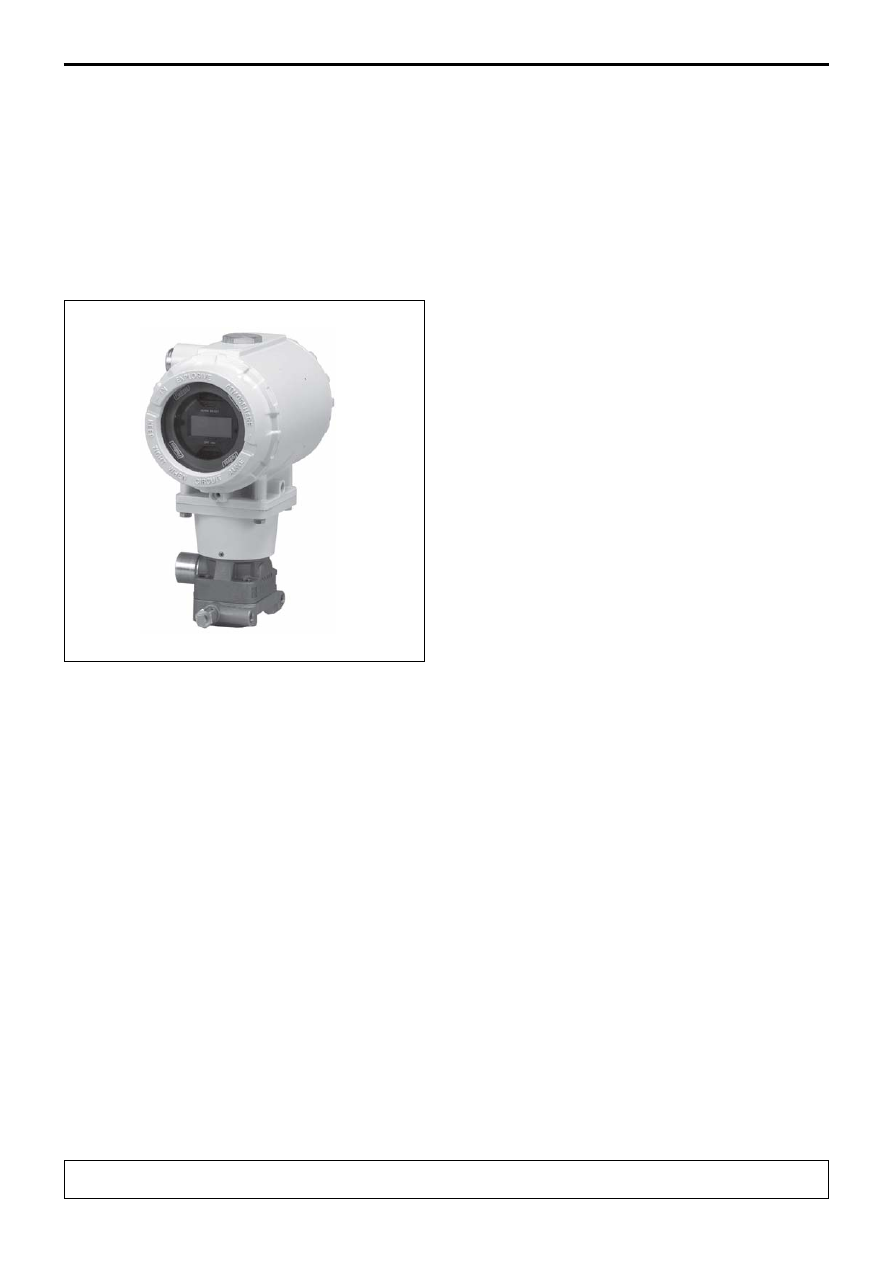

Контроллер FloBoss 103 $ это автономное, компактное

микропроцессорное устройство, предназначенное для
автоматизации процесса сбора, обработки данных о расходах
жидкостей и газов и дистанционного управления.

Микропрограммное обеспечение, при помощи

которого реализованы функции контроллера, позволяет легко
производить сложные вычисления расхода, например, при
вычислении расхода газа ведется учет как количества газа, так
и его качества (калорийности) с учетом коэффициента
сжимаемости. Прибор полностью соответствует требованиям
стандарта API, раздела 21.1.

КОНТРОЛЛЕРЫ

КОНТРОЛЛЕР РАСХОДА FLOBOSS 103

250

Контроллеры

КОНТРОЛЛЕР РАСХОДА FLOBOSS 407

z

z
z

z
z

z

z

z

Решение любых задач по измерению, вычислению и

управлению расходом

Модульная конструкция

Комплектация многопараметрическими сенсорами для

измерения давления, перепада давлений и

температуры

Широкие возможности коммуникации

Простота настройки при помощи встроенной

клавиатуры или персонального компьютера

Возможность использования для настройки популярных

SCADAпакетов

Внесены в Госрестр средств измерений под

№1466102

Сертифицирован Госгортехнадзором России для

применения в опасных зонах под № 603ЭВII

НАЗНАЧЕНИЕ

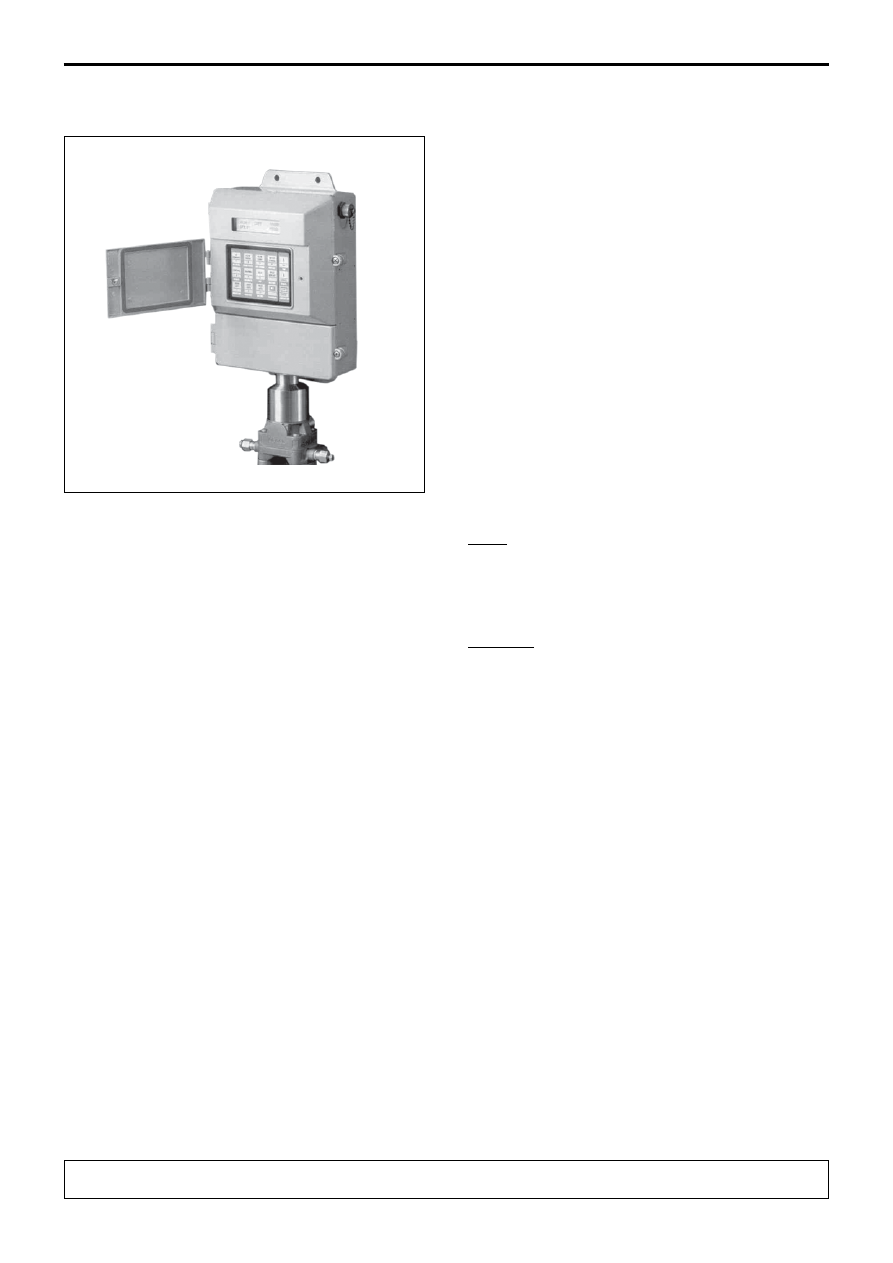

Контроллер FloBoss 407 $ это автономное,

микропроцессорное устройство, предназначенное для
автоматизации различных функций, связанных с измерением и
коммерческим учетом расхода природного газа, воздуха, пара
и др. сред.

Прибор может быть установлен непосредственно на

месте, где требуется управление процессом, мониторинг,
измерения, сбор и архивирование данных (включая передачу
данных на удаленный центральный пункт управления).

Пользователь может сконфигурировать

FloBoss 407 для выполнения конкретной задачи, требующей
проведения расчетов, управления контуром ПИД$
регулирования, а также выполнения действий в определенной
логической последовательности.

Расход вычисляется посредством методов ISO5167,

ГОСТ 8.563$97, AGA 3 и AGA 7, и ГОСТ 30319.2$96 (методы AGA
8 и NX$19).

ПРЕИМУЩЕСТВА

Контроллер FloBoss 407 построен по модульному

принципу, обеспечивая оптимальное сочетание цены и

возможностей и позволяя изменять функциональные

возможности по мере потребности.

Контроллер FloBoss 407 снабжен прочным корпусом

категории NEMA$4X (IP66), имеет печатные платы класса MIL$

SPEC и позолоченные электрические контакты,

обеспечивающие требования по прочности и

износоустойчивости.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Ввод/вывод

2 встроенных аналоговых входа;

4 настраиваемых канала ввода/вывода в любой комбинации

следующих типов: дискретные входы и выходы; аналоговые

входы и выходы; импульсные входы; входы ТС; релейные выходы;

интерфейс HART.

Обмен данными

Порты: в стандартную конфигурацию входит один порт

интерфейса оператора и порт Е1А$232. Чтобы добавить

дополнительный порт, следует установить коммуникацион$ную

карту любого из следующих типов: Е1А$232;

Е1А$422/485; радио модем; модем для выделенной линии связи;

модем для коммутируемой телефонной линии связи.

Протоколы: ROC, Modbus и другие.

Функциональные возможности:

$ вычисления расхода газа по четырем трубопроводам

одновременно;

$ ПИД$регулирование с коррекцией по 4$м контурам

одновременно;

$ логическое/последовательное управление с использованием

таблиц функциональных последовательностей;

$ архивирование 50$ти точек в базе данных;

$ журнал на 240 алармов и 240 событий.

Энергопотребление

Входное напряжение $ 11$30 В постоянного тока. Потребляемая

мощность (без учета модулей ввода/вывода и

коммуникационных карт) 0,8 Вт.

Условия эксплуатации

Рабочий диапазон температур от $40 до 75°С.

Относительная влажность: до 95% при температуре 35°C и более

низких без конденсации влаги

Габаритные размеры

236 х 456 х 130 мм.

251

Контроллеры

КОНТРОЛЛЕР РАСХОДА FLOBOSS S600

z

z
z
z
z

z

z

Решение любых задач по вычислению и управлению
расходом
Модульная конструкция
Функция поверки измерительных систем
Широкие возможности коммуникации
Простота настройки при помощи встроенной
клавиатуры или персонального компьютера
Конфигурационный пакет Config 600, работающий под
Windows
Внесены в Госрестр средств измерений под
№1466102

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры ЦПУ
Процессор i80486 DX2, 50 МГц
Память: от 16 до 32Мб DRAM; от 1 до 2Мб SRAM; 4Мб флэш$
памяти
Сторожевой таймер
Операционная система реального времени Windriver VxWorks
RTOS

Параметры каналов ввода/вывода
Аналоговые входы: 0$5,2 В пост. тока или 0$22 мА, не менее 16
бит
Аналоговые выходы: 0$2 мА, не менее 12 бит
4 проводной ТПС PT 100 (от $100 до 200°C)
Цифровой вход: 30 В макс. с оптической изоляцией
Цифровой выход: с открытым коллектором, 36 В макс.,
100 мА
Двойные импульсные входы: до 10 кГц, ISO655 Уровня A или B
Импульсные выходы: с открытым коллектором, пост. ток, до 100
Гц
Импульсная шина прувера: с открытым коллектором, пост. ток,
до 5 кГц
Поддержка сферических переключателей: режимы 1, 2 или 4
ключа
Частотный вход: до 10 кГц, 3 В между пиками

Обмен данными
Плата прувера:

цифровых входов

32

цифровых выходов

12

входы шины прувера

3

сферические переключатели

4

двойной хронометраж

Да

таймеры прохождения

4

Плата ЦПУ:

шина расширения PC/104
RS232 x 2
RS422 x 3
шина IDE для жесткого диска
Ethernet

Интеллектуальная плата ввода/вывода:

аналоговые входы

12

аналоговые выходы

4

4 проводной ТПС

3

цифровые входы

16

цифровые выходы

12

двойные импульсные входы

2

частотные выходы

3

импульсные выходы

5

Функциональные возможности
Вычисление расхода по 6$ти трубопроводам и двум
коллекторам.
Трех параметрическое ПИД$регулирование.
Пакетное интегрирование и коррекция.
Суммирование расхода по линии и станции.
Баланс расходов.
Управление режимами расхода.
Автоматический цикл поверки.
Линеаризация К$фактора.
Мониторинг/управление клапанами.
Управление отбором пробы.

Питание
Напряжение питания: 20$32 В пост. тока, 24 Вт (ном.)
Защита: 1,0А/250В; источник питания: гальванически
изолирован от земли, пульсации до 240 В
Условия эксплуатации
Рабочая температура: от 0 до 50°C
Температура хранения: от $40 до 70°C
Относительная влажность: до 90% при температуре 35°C и более
низких без конденсации влаги
Габаритные размеры
270х85х328 мм

НАЗНАЧЕНИЕ

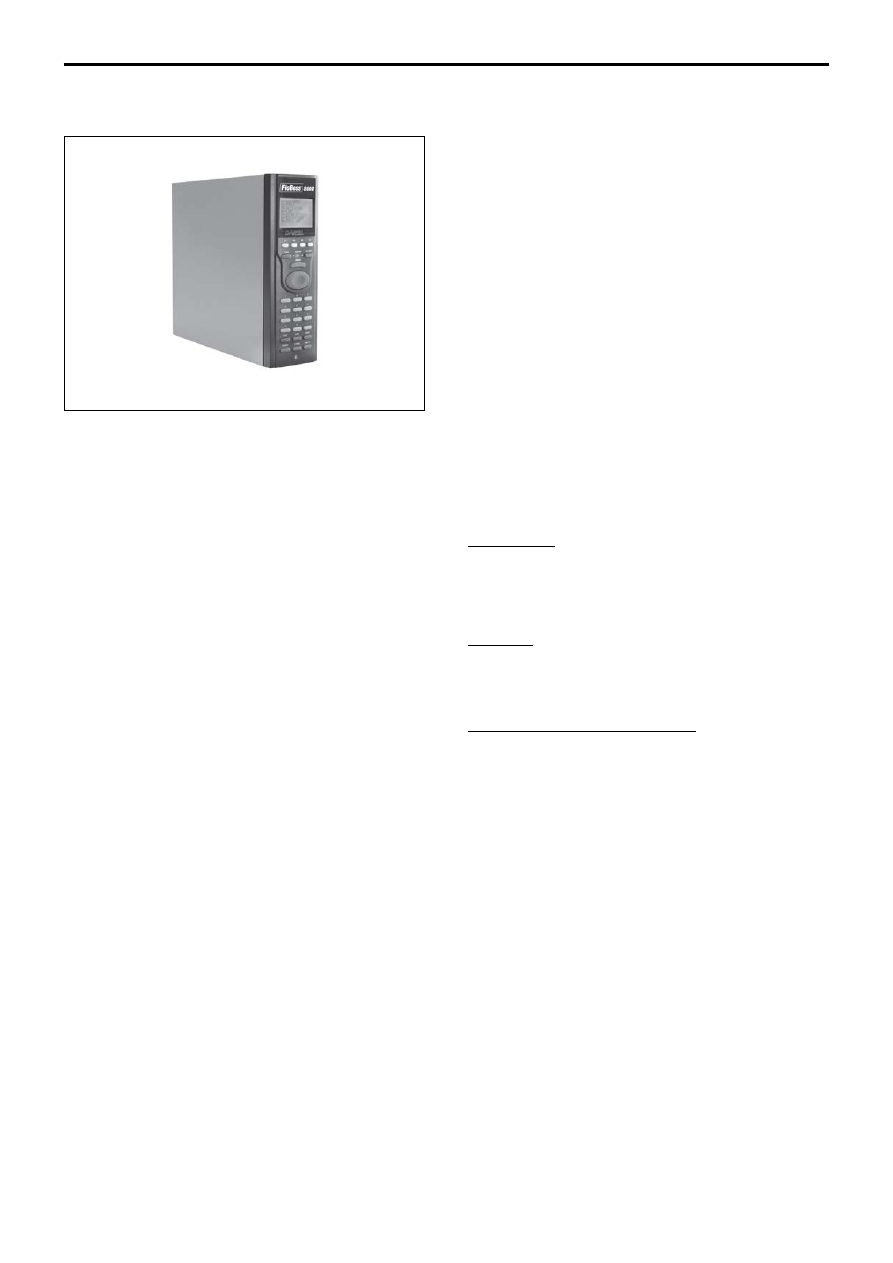

Контроллер FloBoss S600 $ это автономное,

микропроцессорное устройство, предназначенное для
автоматизации процесса сбора, обработки данных о расходах
жидкостей и газов и дистанционного управления. Также
контроллер обладает функцией поверки измерительных систем
(установлена плата прувера).

Прибор идеален для коммерческого учета как нефти,

так и природного газа. Расход газа вычисляется посредством
методов ISO5167, ГОСТ 8.563$97, ISO6976, AGA 3, AGA 5 и
AGA 7, ГОСТ 30319.2$96 (методы AGA 8, NX$19 и SGERG). Расход
жидкости вычисляется посредством методов API 2540,
API 11$2$1, API 11$2$2.

ПРЕИМУЩЕСТВА

Многопроцессорная технология обеспечивает

быстрые и точные расчеты. В приборе применен процессор
Intel 486, 50 МГц с встроенным математическим сопроцессором.
Кроме того, на каждой из плат ввода/вывода установлено по
шесть дополнительных процессоров.

Широчайшие коммуникационные возможности: пять

портов, конфигурируемых пользователем; интерфейс Ethernet
с протоколом TCP/IP; DDE интерфейс для данных; EFM Modbus,
шина IDE для жесткого диска.

Шина процессора выполнена в стандарте IEEE, что

позволяет легко модернизировать систему, когда это
потребуется. Программное ядро написано на языке ANSI C для
процессора Intel, что обеспечивает максимум гибкости.
Встроенная шина РС 104 означает, что прибор допускает
установку плат более чем 250 фирм, включая коммуникационные
платы и устройства хранения данных для еще большего
увеличения впечатляющих возможностей FloBoss S600.

Контроллер FloBoss S600 построен по модульному

принципу, обеспечивая оптимальное сочетание цены и
возможностей и позволяя изменять функциональные
возможности по мере потребности.

252

Контроллеры

Решение практически любых задач по измерению и

управлению

Модульная конструкция

Комплектация многопараметрическими сенсорами MVS

для задач вычисления расхода, измерения давления,

перепада давлений и температуры

Возможность объединения контроллеров в сеть

Простота настройки при помощи портативного

компьютера или мастеркомпьютера

Конфигурационный пакет ROCLINK, включающий среду

для разработки программ FST (таблиц функциональных

последовательностей)

Возможность использования для настройки популярных

SCADAпакетов

Возможность программирования на языке С для

решения специальных задач

Широкий диапазон рабочих температур:

от 40 до 70°С

Внесены в Государственный реестр средств измерений

под №1466102

z

z
z

z
z

z

z

z

z

z

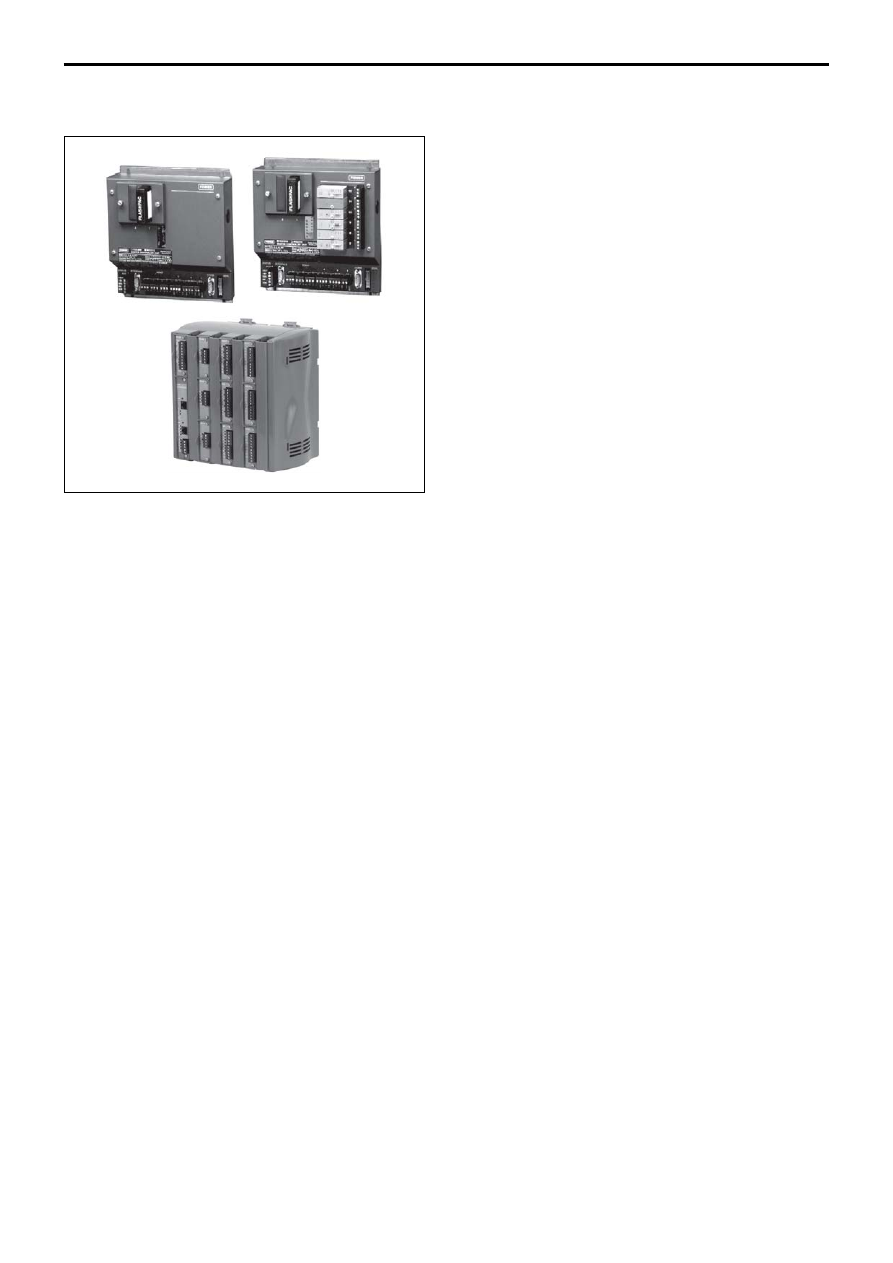

Контроллеры ROC306, ROC 312, ROC 364, ROC809

Отличительной чертой ROC является использование

гибкого, настраиваемого под конкретные приложения ввода/

вывода, что позволяет работать с любой комбинацией

дискретных и аналоговых, а также импульсных входов и

выходов, которая требуется для конкретной задачи. Этот

принцип позволяет Вам покупать ровно столько модулей

ввода/вывода, сколько Вам нужно под конкретное

приложение, что делает устройство экономически

эффективным как для крупномасштабных, так и небольших

задач.

Каждый контроллер позволяет гибко расширить или

переконфигурировать систему ввода/вывода при помощи

широкого набора универсальных модулей.

Гибкое микропрограммное обеспечение, при помощи

которого реализованы функции контроллеров, позволяет легко

реализовать сложные вычисления, например вычисления

расхода газа. Расход вычисляется посредством методов

ISO5167, ГОСТ 8.563$97, AGA 3 и AGA 7, ГОСТ 30319.2$96 (методы

AGA 8 и NX$19).

Поддержка нескольких измерительных линий (от 3 до

12) и нескольких контуров ПИД$регулирования (от 6 до 16).

Возможна настройка под специальные задачи при

помощи программирования на языка С, а для ROC809 и C++.

Для ROC809 возможна поставка студии разработчика

DS800, позволяющей создавать собственные стратегии

непрерывного и дискретного управления при помощи одного из

шести доступных языков программирования. Пять из них $ это

графические языки программирования стандарта IEC 61131$3:

последовательные функциональные схемы, функциональные

блок$схемы, лестничные диаграммы, структурированный текст

и список команд. Кроме того, возможно программирование

графических блок$схем.

ПРЕИМУЩЕСТВА

Контроллеры ROC объединяют: надежность и низкое

энергопотребление контроллеров телемеханики (RTU);

возможности генерации отчетов и архивирования данных,

характерных для вычислителей расхода; масштабируемость,

быстродействие и широкие возможности по управлению, как в

программируемых логических контроллерах.

Все контроллеры ROC построены по модульному

принципу, обеспечивая оптимальное сочетание цены и

возможностей и позволяя изменять функциональные

возможности по мере потребности.

Контроллеры ROC снабжены прочным стальным

корпусом, имеющим печатные платы класса MIL$SPEC и

позолоченные электрические контакты, что обеспечивает

прочность и износоустойчивость.

Высокая вычислительная мощность и быстродействие.

В модулях ввода/вывода широко используется

оптическая (гальваническая) развязка и схемы ограничения

тока, что значительно увеличивает их надежность.

Предлагаемые системы на базе ROC существенно

снижают затраты на установку, конфигурирование и ввод в

эксплуатацию оборудования, т.к. Вы получаете законченное

решение, включающее, помимо самого контроллера,

источники питания, кожуха, средства связи, программное

обеспечение.

НАЗНАЧЕНИЕ И

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Автономные контроллеры семейства ROC (Remote

Operations Controller $ контроллер для дистанционного

управления) $ автономные универсальные микропроцес$сорные

устройства, созданные для работы на ответственных объектах,

где предъявляются высокие требования к надежности,

производительности, многофункциональности,

предназначены для применения в различных областях,

требующих автоматизации процесса сбора, обработки данных,

дистанционного управления. Широкий выбор средств связи

обеспечивает большое количество вариантов при

проектировании новых автоматизированных систем, более

легкую интеграцию в существующие системы и существенно

большие возможности для обмена данными с другими

интеллектуальными устройствами.
