Метран331, Метран332

113

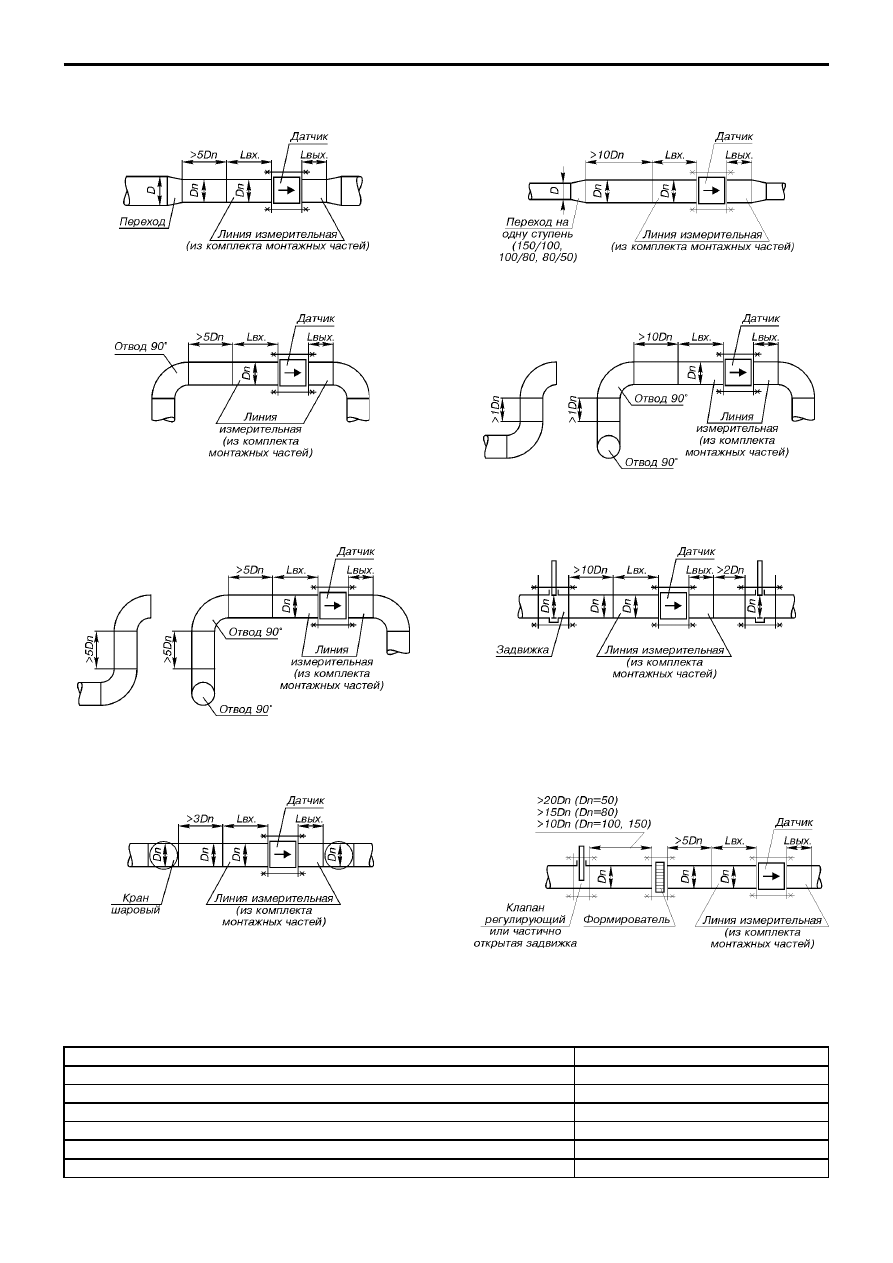

Варианты установки датчиков Метран335 (Метран336) на газо(паро)проводы

Рис.3. Установка в газопровод (паропровод)

большего Dу.

Рис.4. Установка в газопровод (паропровод)

меньшего Dу.

Рис.5. Установка в газопровод (паропровод)

с отводом 90°.

Рис.6. Установка в газопровод (паропровод)

с двумя отводами 90°, расположенными в одной или разных

плоскостях. Вариант 1.

Рис.7. Установка в газопровод (паропровод)

с двумя отводами 90°, расположенными в одной или разных

плоскостях. Вариант 2.

Рис.8. Установка в газопровод (паропровод) с полностью
открытыми задвижками клинового или шиберного типа или
неполнопроходными шаровыми кранами с отношением Dвн/Dу
> 0,8 (Dвн $ внутренний диаметр крана).

Таблица 3

Наименование трубопроводной арматуры

Рисунок

Переход на меньший Dу

3

Переход на больший Dу

4

Отвод 90°

5

Два отвода 90°, расположенных в разных плоскостях

6,7

Задвижка полностью открытая

8, 9

Клапан регулирующий, частично открытая задвижка

10

Рис.9. Установка в газопровод (паропровод)

с полностью открытыми полнопроходными шаровыми

кранами.

Рис.10. Установка в газопровод (паропровод) с клапаном

регулирующим или частично открытой задвижкой,

расположенными перед датчиком.

114

Метран331, Метран332

Не допускается устанавливать датчик в

непосредственной близости (менее 1 м) от силовых кабелей и
электромашин (электродвигатели, электрогенераторы и т.п)

Не допускается производить монтаж датчика в местах

образования вибраций, превышающих допускаемый уровень
(насосы, компрессоры, станки с движущимися частями и т.п).

Для снижения уровня вибраций в месте установки

датчика следует надежно закрепить арматуру и элементы
газопровода (паропровода) к неподвижным конструкциям.
Не допускается устанавливать датчик на длинные участки
газопровода (паропровода) без дополнительного крепления.

Максимальные длины незакрепленных участков

газопровода (паропровода),

допускающие установку датчиков

Таблица 4

Dу датчика, мм

Максимальная длина незакрепленного

участка газопровода, L, мм

32; 50

1500

80

2000

100; 150

3000

Монтаж $ настенный (рис.16).
Расстояние между местом установки вычислителя и

ближайшим источником электромагнитных полей мощностью
от 10 кВА $ не менее 5 м.

Монтаж электрических соединений
Соединение датчика Метран$335 (Метран$336) и

вычислителя Метран$333 (Метран$334) производится 4$х
жильным кабелем с гибкими медными жилами сечением
0,75$1,5 мм

2

, например, ПВС 4х0,75 или аналогичным.

В целях обеспечения взрывозащищенности при

монтаже датчика Метран$335 прокладка кабельной трассы в
помещениях категории В$1а, В$1б производится в трубе.
Применение кабеля в полиэтиленовой оболочке и с
полиэтиленовой изоляцией не допускается. Наружный диаметр
кабеля, подводимого к датчику $ не более 9 мм.

Длина линии связи между датчиком (соединительной

коробкой) и вычислителем определяется параметрами
применяемого кабеля и составляет не более 300 м (при сечении
каждой жилы 0,75$1,5 мм

2

).

Датчик должен быть надежно заземлен. Соединение

датчика с контуром заземления производится медным
проводником сечением не менее 4 мм

2

.

Не допускается наличие бросков напряжения сети

питания, превышающих допустимый уровень (см. раздел
"Электропитание"). Подключение вычислителя должно
производиться сетевым кабелем из комплекта поставки, с
обязательным заземлением. Соединение вычислителя с
контуром заземления производится медным проводником
сечением 4…6 мм

2

.

При наличии мощных потребителей в сети

предусмотреть питание вычислителя через сетевой фильтр,
ограничивающий броски напряжения сети до допустимого
уровня.

Подключение принтера или устройства переноса

данных Dymetic$6022 производится через стандартный разъем
нуль$модемным кабелем типа DB9F (розетка)/ DB25М (вилка).

Подключение компьютера производится к

вычислителю через стандартный разъем нуль  модемным
кабелем типа DB9F (розетка)/ DB9F (розетка).

Подключение переключателя сигналов Defender

производится соединительным кабелем типа
DB9F (розетка)/DB25F (розетка). Кабели в комплект поставки
не входят.

Подключение модема производится стандартным

кабелем из комплекта поставки модема.

ВЫЧИСЛИТЕЛЬ МЕТРАН333 (МЕТРАН334)

Рис.11. Схема электрических соединений счетчика Метран331 (Метран332).

Метран331, Метран332

115

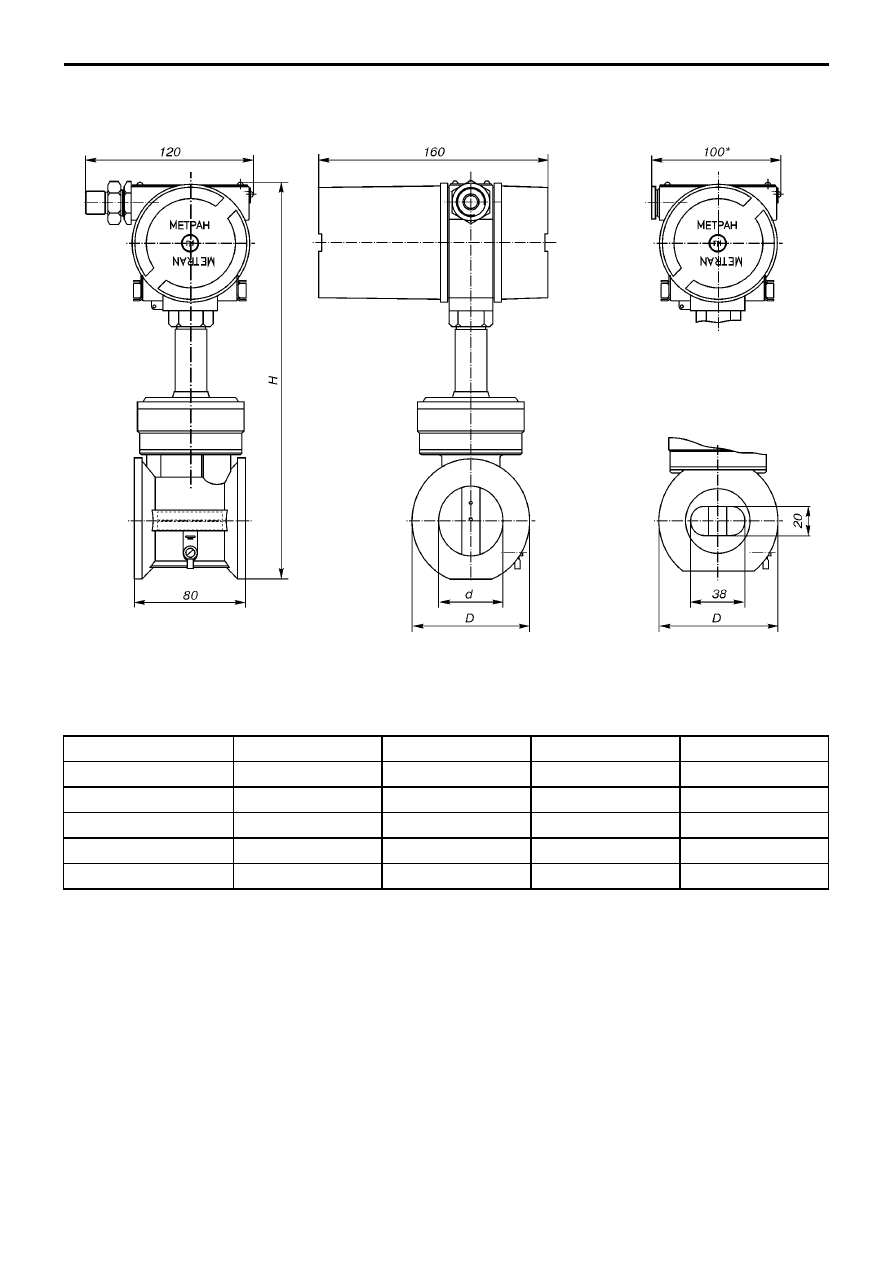

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ДАТЧИКОВ И ВЫЧИСЛИТЕЛЕЙ

Рис.13. Электронный преобразователь

датчиков Метран336, и Метран335

обыкновенного и кислородного исполнений

(остальное см.рис.11).

Таблица 5

Dу датчика, мм

D, мм

d, мм

H, мм

Масса, кг

32

86

29*

254

6

50

86

48

273

5,4

80

115

76

302

6,5

100

133

95

320

7,3

150

180

140

366

10,7

* Здесь указан эквивалентный диаметр d, фактические геометрические размеры см.рис.14 для Dу 32.

Рис.14. Проточная часть датчиков

Метран335, Метран336, Dу 32

(остальное см.рис.12).

Рис.12. Общий вид датчика Метран335 взрывозащищенного

исполнения Dу 50, 80, 100, 150 мм.

116

Метран331, Метран332

Рис.15. Датчик Метран335 (Метран336*). Монтажный чертеж.

* Измерительные линии с датчиком покрыть теплоизолирующим материалом в соответствии с требованиями "Правил

устройства и безопасной эксплуатации технологических трубопроводов". Теплоизоляция должна соответствовать требованиям СНиП
2.04.14$88.

Таблица 6

Dу датчика,

мм

Dу изм. линии, мм

L,

мм

L1,
мм

L2,
мм

H,

мм

D1,

мм

d1,
мм

S,

мм

32

50

518

269

169

219

160

57

3

50

50

518

269

169

233

160

57

3

80

80

758

419

259

248

195

89

3,5

100

100

918

519

319

257

215

108

4

150

150

1338

779

479

282

280

159

4,5
