Конструирование подшипниковых узлов - часть 2

Предварительный натяг подшипников. Предваритель-

ный натяг обязательно создается в спаренных
радиально-упорных подшипниках. Предварительный натяг соз-
дается следующими основными способами [34]:

– затяжкой подшипников на

мерное осевое смещение наружных
колец относительно внутренних;



165

– затяжкой подшипников до

получения определенного момента
сопротивления вращению;

– приложением к подшипни-

кам постоянной осевой силы (пру-
жинный натяг).

Для реализации указанных

способов известно много конструк-
тивных решений.

При первом способе, напри-

мер, между внутренними и наруж-
ными кольцами парных подшипни-

ков устанавливают дистанционные втулки 1 и 2 (рис. 50) нерав-
ной длины. При сжатии колец подшипников в осевом направле-
нии в системе возникает натяг, определяемый разностью а длин
втулок. Указанное значение для быстроходных валов принимают
равным а = 0,05-0,07 мм.

 1        2

Рис. 50. Создание натяга

дистанционными

втулками

Крепление подшипников. Торцовые поверхности колец

подшипника являются базирующими. Они определяют положе-
ние подшипника относительно оси вала (отверстия). От положе-
ния этих поверхностей зависит степень перекоса колец. При зна-
чительном перекосе колец подшипник быстро изнашивается и
выходит из строя. Для предотвращения перекоса кольца подшип-
ников надо точно базировать по их торцам.

Кольца подшипников имеют небольшую жесткость. При

запрессовке подшипника на вал из-за неравномерности приложе-
ния внешних сил и сил трения внутреннее кольцо деформирует-
ся. Чтобы выправить положение подшипника его внутреннее
кольцо надо довести до заплечиков вала и плотно прижать к ним.

Таким образом, внутренние кольца  подшипников за-

прессовываются до упора в заплечики вала. Очевидно, что
заплечики должны быть строго перпендикулярны к оси по-
садочной шейки вала.

Тип посадки внутреннего кольца при сборке зависит от

класса точности подшипника. Для подшипников классов точно-
сти 0 и 6  посадочное место вала обрабатывается с основным от-
клонением k6, m6, n6.

Кроме того, внутренние кольцо  подшипника должно быть

зафиксировано на вале от осевого смещения. Основные способы
крепления подшипника на вале приведены в табл. 30.

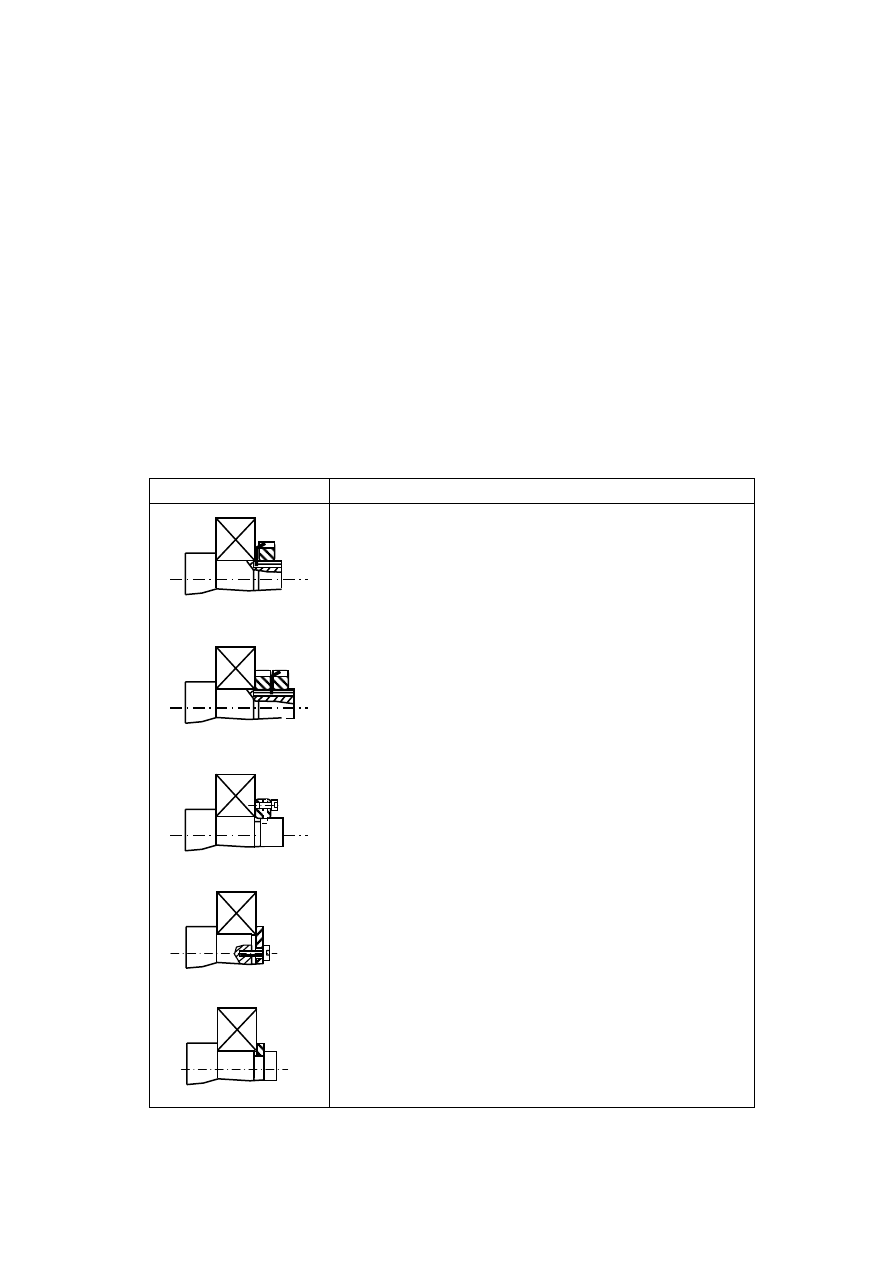

Таблица 30

Способы крепления подшипников на валу



Эскиз

Способ крепления







Круглой гайкой и стопорной шайбой. Язы-
чок шайбы вводят в паз вала, а один из на-
ружных зубцов отгибают в прорезь круглой
гайки






166





Двумя круглыми гайками, одна из которых
выполняет роль контргайки. Между гайками
устанавливают стопорную гайку. Наружные
зубцы шайбы отгибают в один из пазов каж-
дой гайки.








Упругой гайкой, имеющей радиальную про-
резь для стопорения затяжным винтом












Упорной плоской шайбой





Пружинным стопорным кольцом, вставлен-
ным в проточку на валу. Крепление приме-
няют при незначительных осевых нагрузках






Упорные заплечики на валах и в отверстиях корпусов

должны иметь достаточную высоту, чтобы кольца подшипников
имели хорошую опорную поверхность. Если величину фаски ко-
лец подшипника обозначить r, то высоту заплечиков t приблизи-
тельно можно принять t

≈ 2r.

Отверстия корпусов под подшипники шпинделей и

быстроходных валов должны выполняться с основным отклоне-
нием Н7.

Основные способы крепления подшипников в корпусе

приведены в табл. 31.

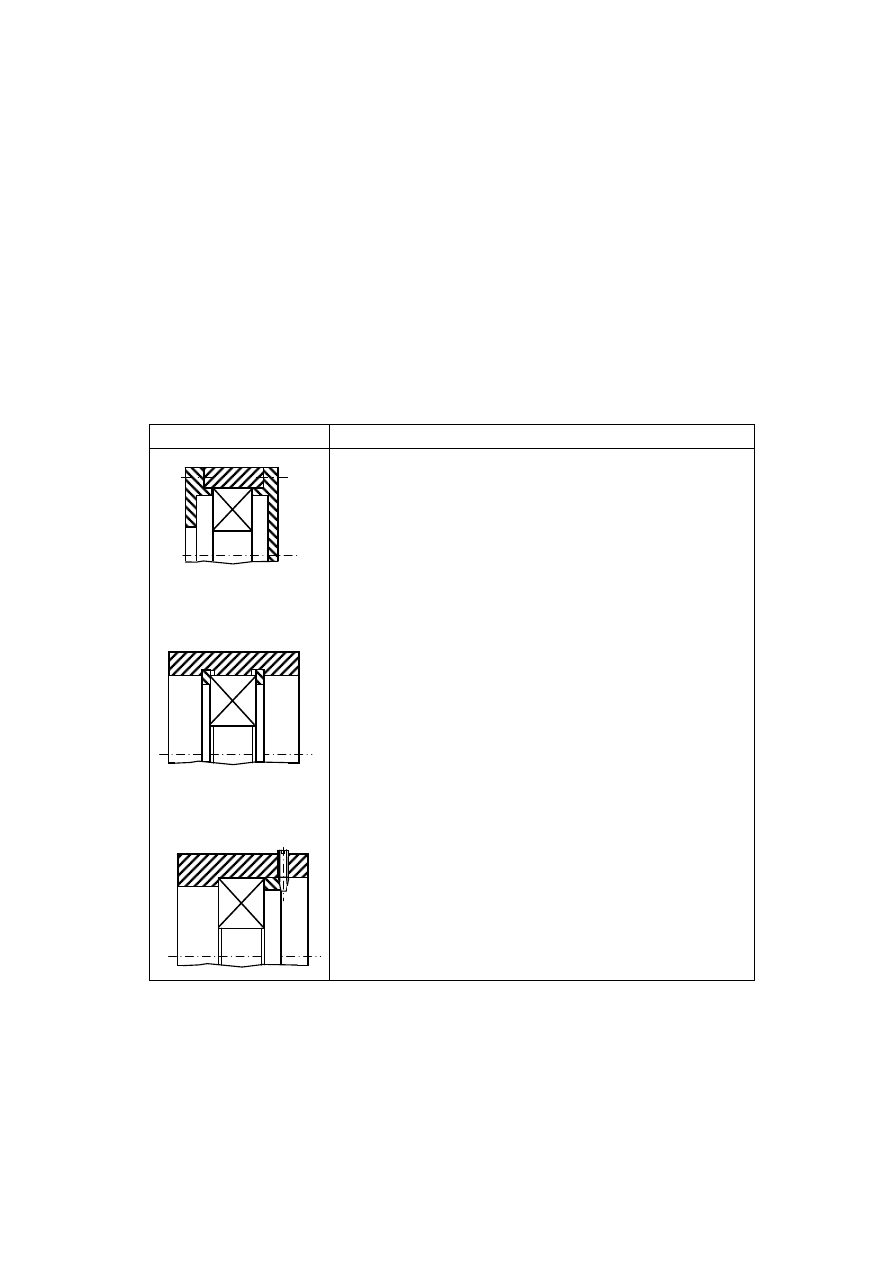

Таблица 31

Способы крепления подшипников в корпусе



Эскиз

Способ крепления







167







С помощью глухих или сквозных фланцевых
крышек, устанавливаемых в разъемном или
неразъемном корпусе



1. Пружинными стопорными кольцами,
вставленными в проточки неразъемного кор-
пуса. Крепление применяют при незначи-
тельных осевых нагрузках.






2. Упорными кольцами, устанавливаемыми в
проточках разъемного корпуса. Упорное
кольцо может состоять из двух половин или
иметь прорезь шириной несколько больше
диаметра вала, чтобы можно было снять
кольцо без демонтажа подшипника








Винтом с конусным концом, прижимающим
распорную втулку к наружному кольцу под-
шипника








168

8.5. Смазка подшипников

В технической системе "шпиндель" устройства и

способы подведения смазывающего материала к трущимся
поверхностям выделяются в отдельную подсистему смазки.

Эта подсистема взаимодействует с объектом смазки и со-
стоит из совокупности смазывающего материала и устрой-
ства, реализующего конкретный способ подведения смазки
к объекту.

При этом для каждого объекта смазки может быть

создана отдельная подсистема смазки. При функционирова-
нии шпинделя подсистема смазки оказывает влияние на ве-
личину КПД, коррозию его деталей, уровень шума, созда-
ваемого подшипниками, долговечность и надежность. Работа
шпинделя без смазки невозможна.

Подсистема смазки отличается динамическими свой-

ствами. С течением времени смазывающий материал высы-
хает, густеет, уменьшается в объеме, в нем накапливаются
продукты износа. Поэтому периодически приходится смазы-
вающий материал заменять. При этом известно, что система
"шпиндель"  работает неудовлетворительно, когда смазы-
вающего материала подается к подшипникам качения и ма-
ло, и много. Когда смазки в подшипниках мало, то происхо-
дит их быстрый износ, повышается уровень шума. Если
смазки в подшипниках много, то повышается момент сопро-
тивления вращению вала, увеличиваются потери мощности,
подшипник нагревается.

Таким образом, подсистема смазки должна обеспечить

и поддерживать оптимальный режим работы подшипников
качения шпинделя. Влияние смазки на работу шпинделя и
его надежность не меньше, чем влияние конструктивных
форм и размеров деталей. Смазку надо рассматривать как
один из элементов конструкции.

8.5.1. Смазывающие материалы
