241

Блоки клапанные. Вентильные системы. Переходники

Вариант для газа

Исполнение датчика

L, мм

ШР

С, С1

С2

Обыкновенное,

Ех

410

389

427

Вн

$

475

427

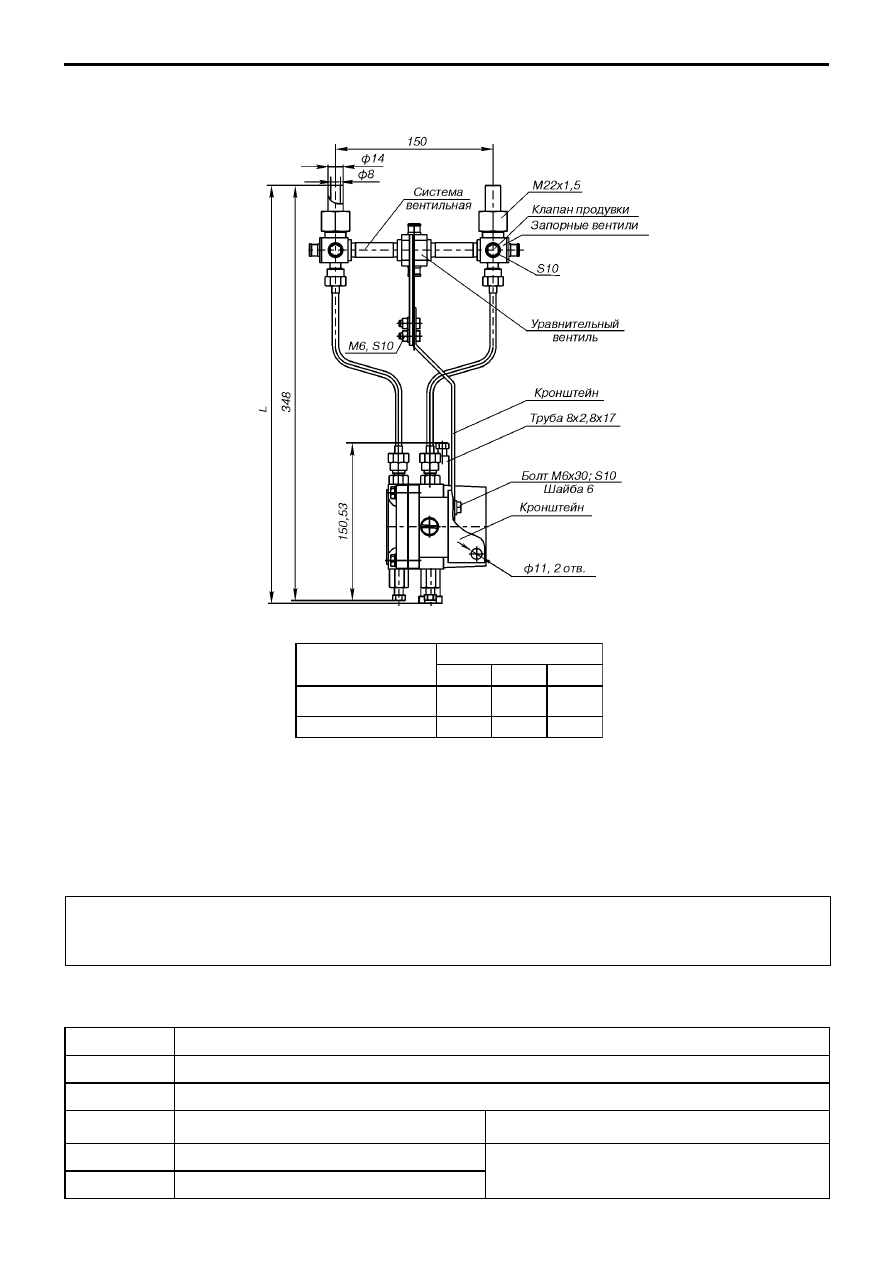

Рис.77.

Установка системы вентильной СВНМ 02

на датчики Метран100 мод.1495, 1496; Метран22АС мод.3494, 349401, 349402, 349403.

Вентильная система СВНМ 01

1. Код типа вентильной системы (табл.12).
2. Код исполнения (табл.12).

1

2

Таблица 12

ПРИМЕР  ЗАПИСИ ОБОЗНАЧЕНИЯ СИСТЕМЫ ВЕНТИЛЬНОЙ ПРИ ЗАКАЗЕ

Код 1

Тип вентильной системы

СВН$М

Вентильная система, материал $ 12Х18Н10Т

Код 2

Исполнение

не указывается

Метран$100 мод.1410, 1411,
Метран$22$АС$1 мод.5410, 5420, 5430

01

Для жидкости и пара

Метран$100 мод.1495, 1496,
Метран$22$АС$1 мод.3494, 3494$01, 3494$02, 3494$03

02

Для газа

242

Блоки клапанные. Вентильные системы. Переходники

Переходники

Назначение
1. Переходники общего применения (ПР1$ПР16) предназначены для подсоединения импульсных линий к датчикам давления

разных производителей, соединения импульсных линий с различными резьбовыми соединениями между собой и для других
применений в соответствии с требованиями технологических процессов.

Предлагается большая гамма переходников (табл.15). Материал переходников $ нержавеющая сталь 12Х18Н10Т.

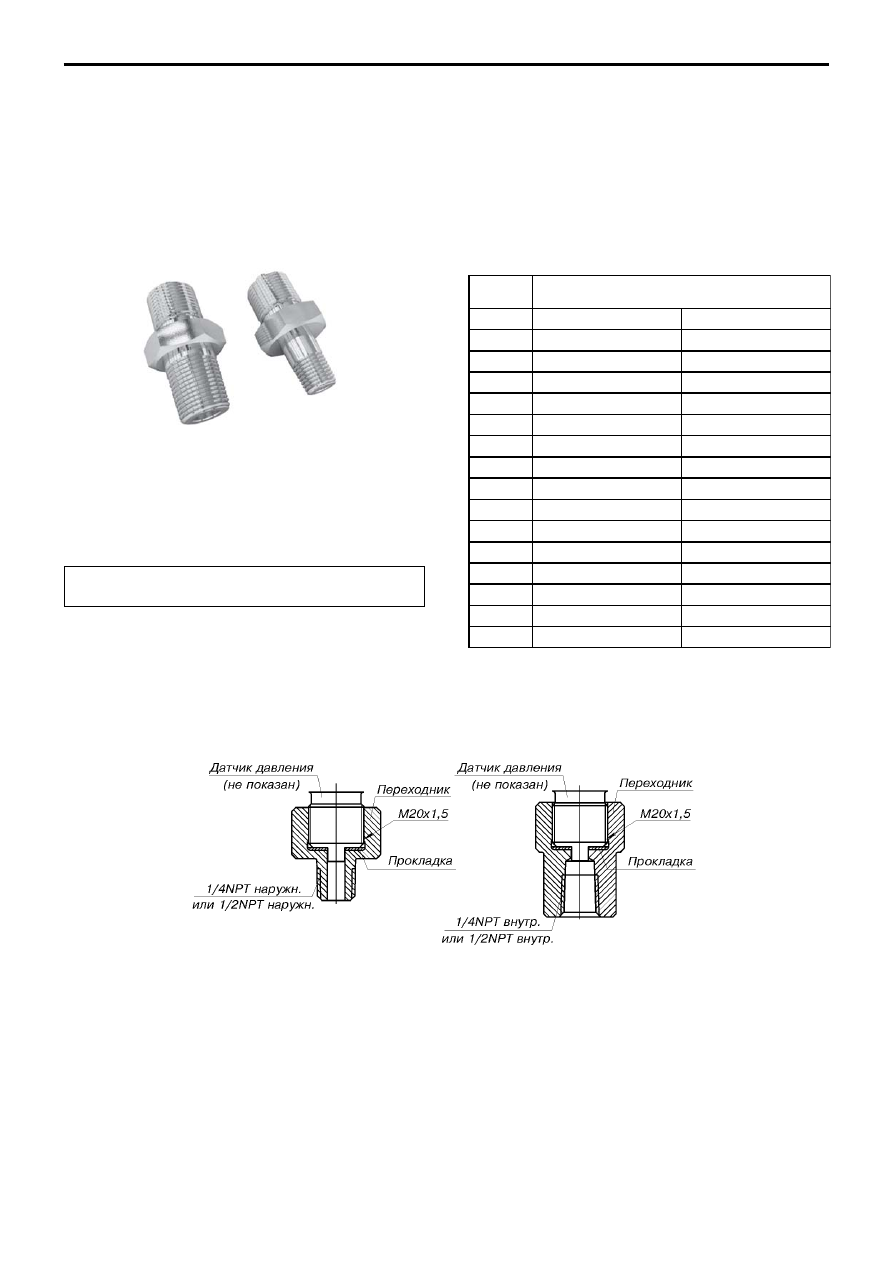

Рис.78. Переходники общего применения.

Типы переходников

Таблица 15

Код

Резьбовое соединение

ПР1

К1/2 наружная

М20х1,5 наружная

ПР2

К1/4 наружная

М20х1,5 наружная

ПР3

К1/2 внутренняя

М20х1,5 внутренняя

ПР4

К1/4 внутренняя

М20х1,5 внутренняя

ПР5

К1/2 наружная

G1/2 наружная

ПР6

К1/4 наружная

G1/4 наружная

ПР7

1/4NPT наружная

М20х1,5 внутренняя

ПР8

1/2NPT наружная

М20х1,5 внутренняя

ПР9

1/4NPT внутренняя

М20х1,5 внутренняя

ПР10

1/2NPT внутренняя

М20х1,5 внутренняя

ПР11

1/2NPT наружная

М20х1,5 наружная

ПР12

К1/4 наружная

G1/2 наружная

ПР13

1/4NPT наружная

М20х1,5 наружная

ПР14

1/2NPT наружная

М20х1,5 наружная

ПР15

1/2NPT наружная

М22х1,5 наружная

ПР16

К1/2 наружная

М18х1,5 наружная

ПРИМЕР  ЗАПИСИ ОБОЗНАЧЕНИЯ

ПЕРЕХОДНИКА ПРИ ЗАКАЗЕ

Переходник ПР1 А*

* А $ по заказу комплект ниппель; кольцо

уплотнительное и гайка для метрических резьб М20х1,5.

Рис.79. Переходники ПР7ПР10.

2. Для подсоединения импульсных линий, имеющих резьбу 1/2NPT наружная (1/4NPT наружная) или 1/2NPT внутренняя

(1/4NPT внутренняя), к датчикам давления Метран$100 (мод.1151, 1150, 1161, 1160, 1351, 1051, 1061), Метран$55, 2088 (Rosemount),
имеющих наружную резьбу М20х1,5 предлагаются переходники ПР7$ПР10.

Диафрагмы для расходомеров

243

Диафрагмы для расходомеров

(ГОСТ 8.586.1, 8.586.2, 8.586.3, 8.586.4, 8.586.52005*,

МИ 26382001, РД50411)

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

Диаметр условного прохода трубопровода
Dу: от   20  до  1200 мм  в зависимости от типа
и исполнения диафрагмы
Условное давление в трубопроводе Ру
до 10 МПа
Надежность конструкции
Беспроливная поверка в любом
региональном центре  стандартизации  и
метрологии
Межповерочный интервал  1 год

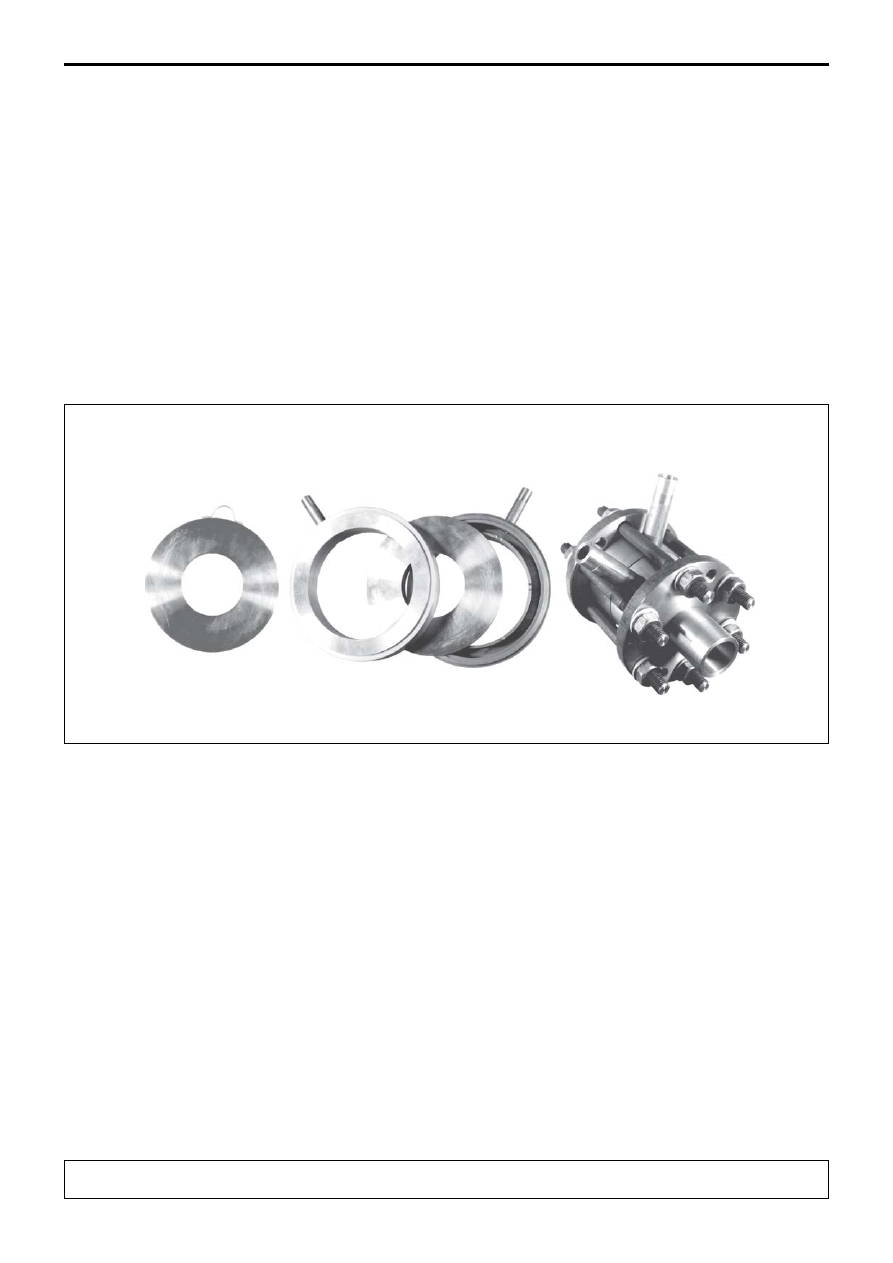

Диафрагмы (сужающие устройства)

предназначены в комплекте с датчиками разности
давлений для измерения расхода жидкостей, пара,
газов методом переменного перепада давлений.

* ГОСТы 8.586.1, 8.586.2, 8.586.3, 8.586.4,

8.586.5$2005 введены взамен ГОСТов 8.563.1,
8.563.2, 8.563.3$97.

В течение 2007 г. допускается

изготавливать диафрагмы по ГОСТ 8.563$97.

244

Диафрагмы для расходомеров

В зависимости от конструкции, износоустойчивости, способа установки, условного давления Ру и диаметра условного

прохода трубопровода Dу диафрагмы подразделяются на:

1. ДКС по ГОСТ 8.586.1, 8.586.2, 8.586.3, 8.586.4,  8.586.5$2005 $ диафрагма камерная стандартная, устанавливаемая во

фланцах трубопровода.

2. ДБС по ГОСТ 8.586.1, 8.586.2, 8.586.3, 8.586.4,  8.586.5$2005 $ диафрагма бескамерная стандартная, устанавливаемая

во фланцах трубопровода.

3. ДФК (разработана по типу ДКС для Dу < 50 мм) $ диафрагма фланцевая, камерная, имеет оригинальную конструкцию,

которая позволяет сочетать камерный способ отбора давления и фланцевое соединение.

4. Специальные диафрагмы по РД 50411:

Специальные исполнения диафрагм ДКС, ДБС, ДФК в зависимости от Dу приведены в табл.1.

Таблица 1

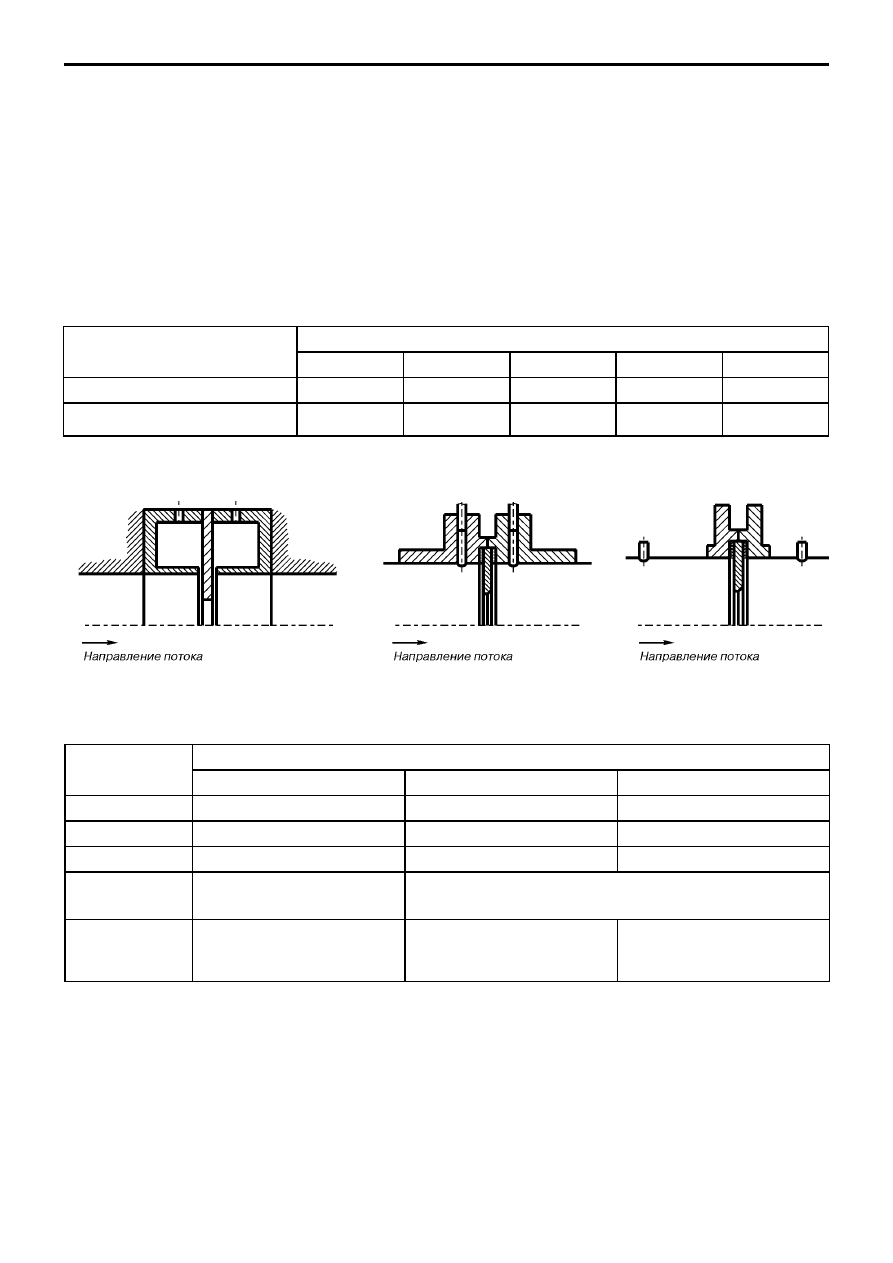

СПОСОБЫ ОТБОРА ДАВЛЕНИЯ

Рис.1.1.

Угловой с кольцевыми щелями.

Рис.1.2.

Фланцевый.

Рис.1.3.

Трехрадиусный.

Таблица 2

Тип диафрагмы

Способ отбора давления

Угловой с кольцевыми щелями

Фланцевый

Трехрадиусный

ДКС

+

$

$

ДБС

+

+

+

ДФК

+

$

$

Достоинства
способа

Удобство применения $ не нужно
сверлить стенку трубопровода

Диаметры отверстий для отбора давления существенно больше по
сравнению с угловым способом, поэтому влияние шероховатости и
вероятность засорения гораздо ниже

Недостатки способа

Очень малые диаметры отверстий
для отбора давления, поэтому
велика вероятность засорения и
велико влияние шероховатости

$

Необходимость дополнительного
сверления 2$х отверстий в стенке
трубопровода

Специальное исполнение

Dу, мм

20...40

50...100

30...40

50...500

300...1000

С коническим входом

ДФК

ДКС

$

$

$

Износоустойчивые (стандартные со
снятой фаской по входной кромке)

$

$

ДФК

ДКС

ДБС
