213

Блоки клапанные. Вентильные системы. Переходники

Таблица 5

Код 1

Серия клапанного блока*

B

Код 2

Тип клапанного блока (определяется числом вентилей)

2

3

5

Код 3

Тип дренажного клапана

0

Без дренажа и без возможности подключения метрологического оборудования

1

Дренажные клапаны (К1/4" внутр.) до изолирующих вентилей
с возможностью подключения метрологического оборудования

2

Дренажные клапаны (К1/4" внутр.) после изолирующих вентилей
с возможностью подключения метрологического оборудования

2$01

Дренажные клапаны после изолирующих вентилей с возможностью
подключения метрологического оборудования через переходник
(М10х1,5 внутр. $ резьба переходника)

Код 4

Материал корпуса клапанного блока

02

12Х18Н10Т, заменитель12Х18Н9Т, 08Х18Н10Т

05**

15Х18Н12С4ТЮ, заменитель 08Х18Г8Н2Т

06**

Сплав 06ХН28МДТ, заменитель 10Х17Н13М2Т

07**

Сталь10Х17Н13М2Т или 10Х17Н13М3Т

Код 5

Резьбовое соединение на входе среды

Р1

Внутренняя резьба К1/2" в теле блока

Р2

Внутренняя резьба К1/4" в теле блока

Р3

Внутренняя резьба 1/2NPT в теле блока

Р4

Внутренняя резьба 1/4NPT в теле блока

Р5

Наружная резьба М20х1,5 под плоский ниппель

Код 6

Специальные исполнения (для общепромышленного исполнения не указывается)

К

Для работы на газообразном кислороде

АС

Для исполнения АС

F**

Для агрессивных сред, где необходимо фторопластовое уплотнение

S**

Для монтажа к датчику с двумя монтажными отверстиями 7/16 UNF на расстояния 54 мм

Код 7

Монтажные части (по заказу)

К1/4" или

1/4NPТ

Монтажный комплект для крепления клапанного блока к датчику

К1/2" или

1/2NPT

Монтажный комплект для крепления клапанного блока к датчику

М20

Ниппель из стали 12Х18Н10Т с накидной гайкой М20х1,5 для соединения по наружному диаметру трубы 14  мм

М20У**

Ниппель из углеродистой стали с накидной гайкой М20х1,5 для соединения по наружному диаметру трубы 14  мм

Код 8

Монтажные части для крепления клапанного блока на трубе

Т

Скоба и кронштейн для крепления клапанного блока на трубе ф50

Код 8

Монтажные части для крепления датчика на трубе

СК

Скоба и кронштейн для крепления датчика на трубе ф50

* В2  $

Метран$100, мод. 1020, 1030, 1040, 1112, 1212, 1312; Метран$150, мод. CG;
Метран$22$АС$1, мод. 2020, 2030, 2040, 2110, 2210, 2310;
Rosemount 1151, мод. GP; Rosemount 3051, мод. CG с традиционным фланцем.

В3, В5 $ Метран$100, мод. 1412, 1420, 1422, 1430, 1432, 1434, 1440, 1442, 1444, 1450, 1460;

Метран$150, мод. CD; Метран$22$АС$1, мод. 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460;
Метран$49, мод. 9420, 9430, 9440;
Rosemount 1151, мод. DP; Rosemount 3051, мод. CD с традиционным фланцем.

** По согласованию с поставщиком.

Примечание: пример заказа монтажных частей отдельно от клапанного блока: КМЧ к клапанному блоку В   Т.

Таблица соответствия клапанных блоков БВН и В

Таблица 6

Модель клапанного блока

Заменяемые модели клапанных блоков

В30 F

БВН$09

214

Блоки клапанные. Вентильные системы. Переходники

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

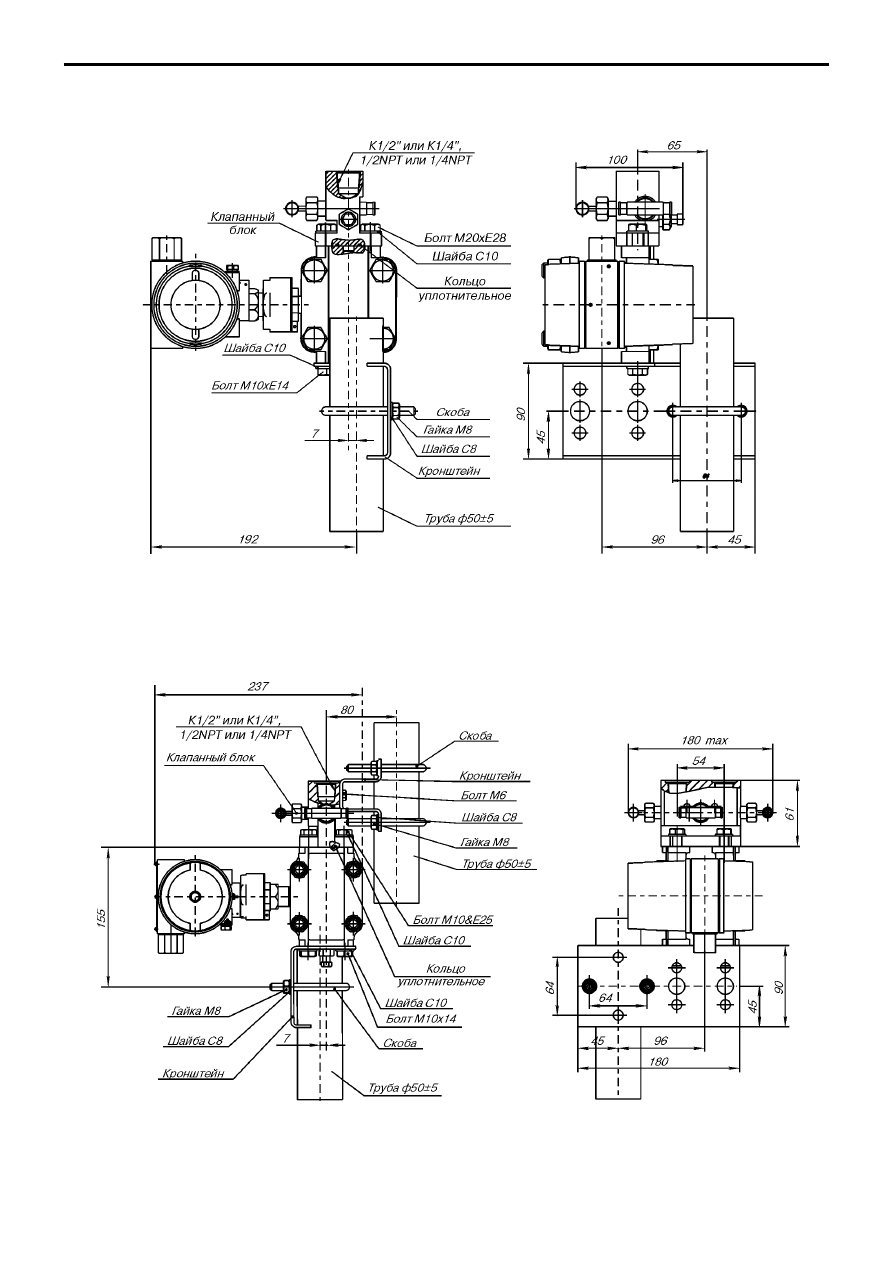

Рис.21. Пример монтажа датчика давления Метран100, мод. 1020, 1030, 1040, 1112, 1212, 1312;

Метран150, мод. 150CG; Метран22АС1, мод. 2020, 2030, 2040, 2110, 2210, 2310

на трубе ф50 с установленным клапанным блоком В2.

Рис.22. Пример монтажа датчика давления Метран100, мод. 1412, 1420, 1422, 1430, 1432, 1434, 1440, 1442, 1444,

1450, 1460; Метран22АС1, мод. 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460;

Метран49, мод. 9420, 9430, 9440 на трубе ф50 с установленным клапанным блоком В3.

215

Блоки клапанные. Вентильные системы. Переходники

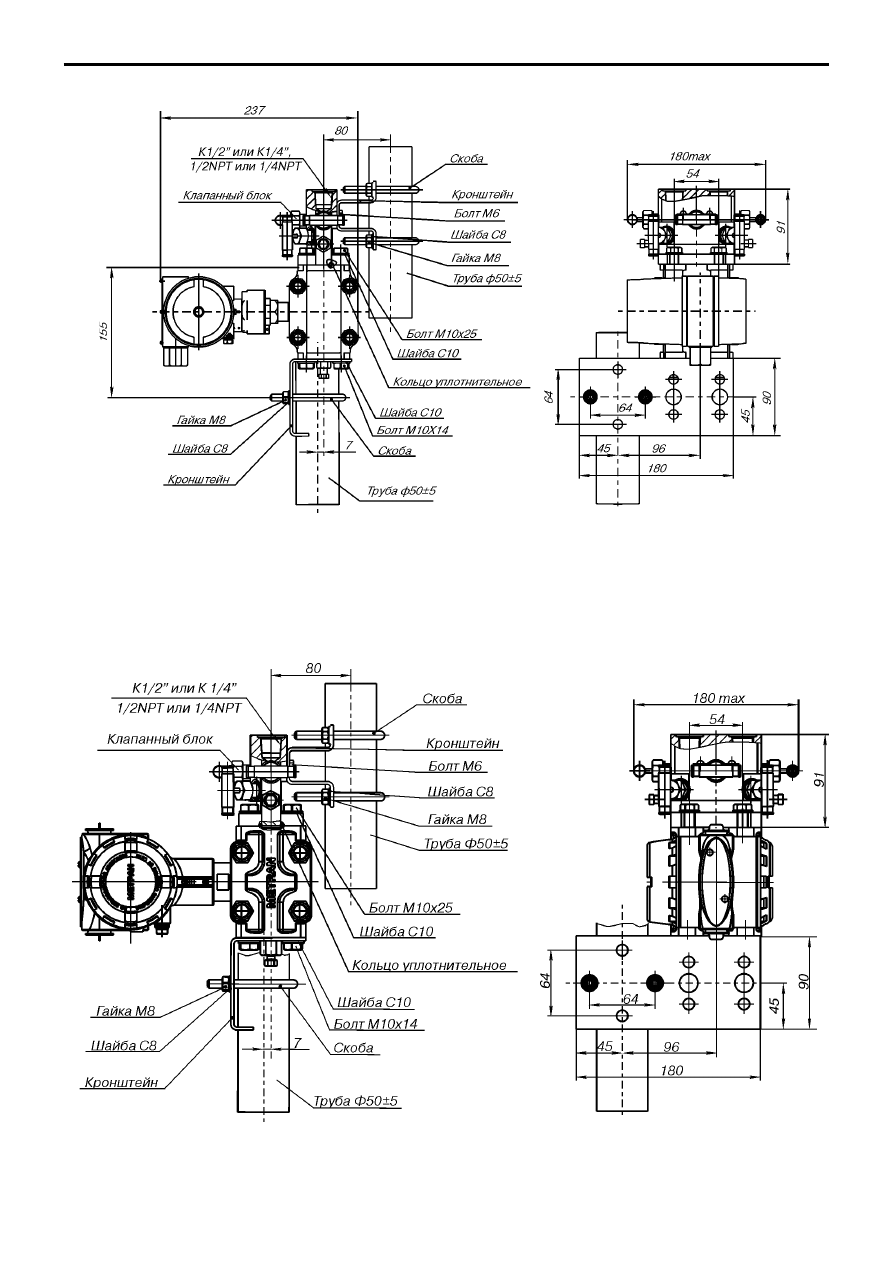

Рис.23. Пример монтажа датчика давления Метран100 мод. 1412, 1420, 1422, 1430, 1432, 1434, 1440, 1442, 1444,

1450, 1460; Метран22АС1 мод. 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2460;

Метран49 мод. 9420, 9430, 9440 на трубе ф50 с установленным клапанным блоком В5.

Рис.24. Пример монтажа датчика давления Метран150 мод. 150CD

 с установленным капанным блоком В5.

216

Блоки клапанные. Вентильные системы. Переходники

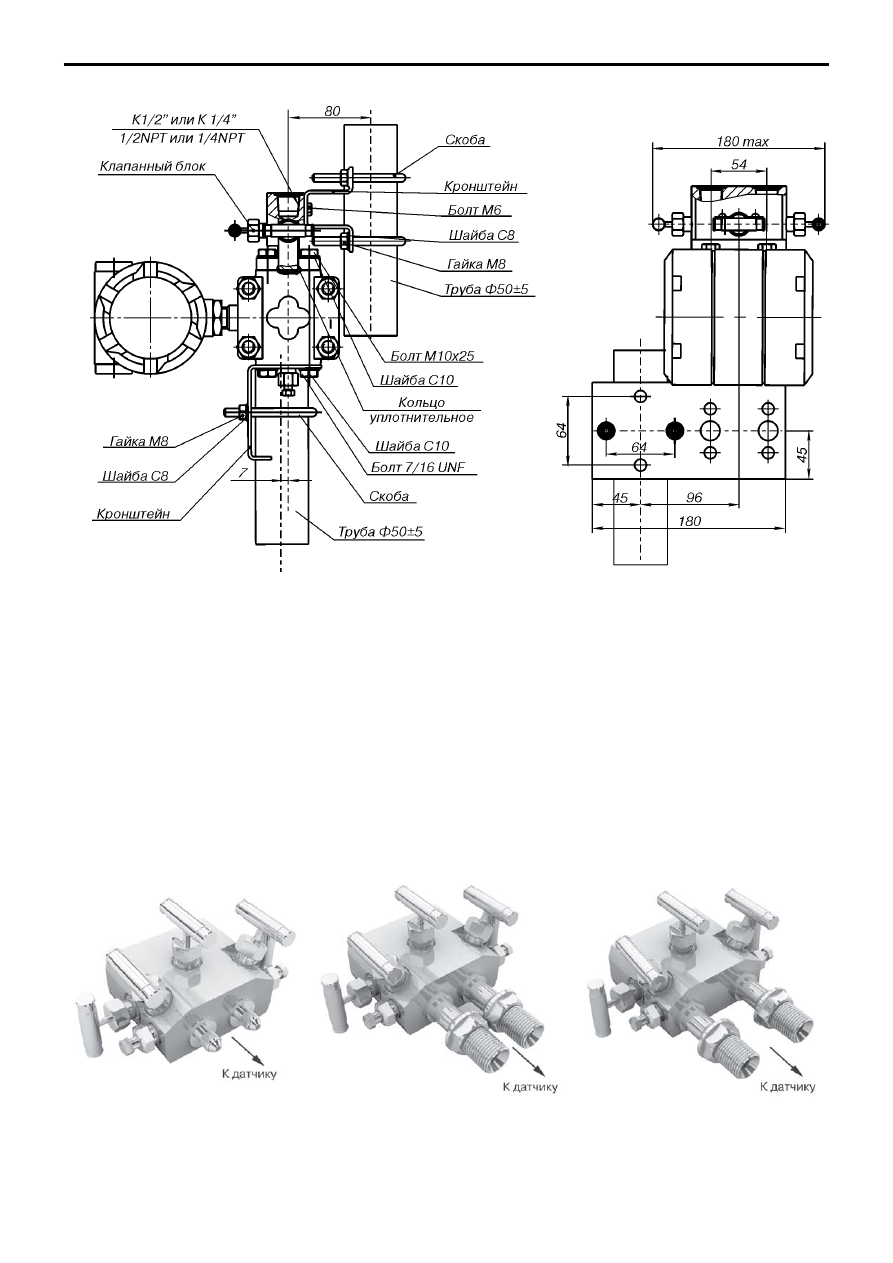

Рис.25. Пример монтажа датчика Rosemount 1151 с установленным капанным блоком В3.

III. КЛАПАННЫЕ БЛОКИ СЕРИИ Вх

Назначение
Клапанные блоки серии Bх (трёх$ и пятивентильные)

предназначены для монтажа датчиков Метран$100$ДД
мод.1494, 1495, 1496, 1410, 1411, 1422, 1432, 1442 и
др.аналогичных мод. датчиков и коммутации импульсных линий
в системах автоматизации технологических процессов.

Клапанные блоки серии Вх заменяют клапанные блоки

БВН02, БВН03, БВН04, БВ02, БВ03 (см.табл.8).

Конструктивные особенности



Конструкция клапанного блока обеспечивает прямое

подключение датчика к импульсной линии без монтажных
фланцев (фланцевых адаптеров):
$ Вх$02 (Метран$100 мод.1494, 1495, 1496) $ двумя штуцерами
с наружной резьбой М20х1,5 на расстоянии 34 мм;
$ Вх$03 (Метран$100 мод.1410, 1411) $ двумя штуцерами с
наружной резьбой М12 на расстоянии 34 мм;
$ Вх$04 (Метран$100 мод.1422, 1432, 1442) $ двумя штуцерами
с наружной резьбой М20х1,5 на расстоянии 54 мм;
$ Вх$05 (для сигнализатора давления Садко) $ двумя штуцерами
с внутренней резьбой К1/2 на расстоянии 54 мм.

Рис.28.

Пятивентильный клапанный

блок Вх504 для датчиков

Метран100ДД мод.1422, 1432, 1442.

Рис.27.

Пятивентильный клапанный

блок Вх502 для датчиков

Метран100ДД мод.1495, 1496.

Рис.26.

Пятивентильный клапанный

блок Вх503 для датчиков

Метран100ДД мод.1410, 1411.
