153

Метран22АС1

КОД ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ

 Таблица 14

КОД ИСПОЛНЕНИЯ ДАТЧИКА

в зависимости от электронного преобразователя

Таблица 16

Код

Тип электрического подключения

ШР14

Штепсельный разъем:
вилка 2РМГ14Б4Ш1Е2Б ГЕО.364.140 ТУ (розетка
2РМ14КПН4Г1В1 ГЕО.364.140 ТУ)

ШР22

Штепсельный разъем:
вилка 2РМ22Б4Ш3В1 ГЕО.364.126 ТУ (розетка
2РМ22КПН4Г3В1 ГЕО.364.126 ТУ) или вилка
2РМТ22Б4Ш3В1В ГЕО.364.126 ТУ (розетка
2РМ22КПН4Г3В1В ГЕО.364.126 ТУ)

Код

Электронный преобразователь

МП

Микропроцессорный без встроенного
индикаторного устройства,
с выносным индикатором

МП1

Микропроцессорный со встроенным
индикаторным устройством

АП

Аналоговый без индикаторного устройства

Код

Выходной сигнал, мА

05
50
42
24
02
20

0 $ 5
5 $ 0

4 $ 20
20 $ 4
0 $ 20
20 $ 0

Код

Вид климатического

исполнения

по ГОСТ 15150

Предельные значения

температур окружающего

воздуха при эксплуатации, °С

Для датчиков с кодами МП, МП1

t 1

УХЛ 3.1

5...70

t 8

Т3

$25...70

t 10

У2

$40...70

Для датчиков с кодом АП

t 3

УХЛ 3.1

5...70

t 6

У2

$42...70

t 8

Т3

$25...70

КОД КЛИМАТИЧЕСКОГО ИСПОЛНЕНИЯ

Таблица 17

КОД ВЫХОДНОГО СИГНАЛА

Таблица 15

КОДЫ МОНТАЖНЫХ ЧАСТЕЙ

Для датчиков моделей 2020...2460

Таблица 18

* В паспорте делается отметка о проведении испытаний на герметичность сборки: "датчик $ клапанный блок".

Для датчиков моделей 4420, 4430, 4440

Таблица 19

Код

Монтажные части

К1/2

Монтажный фланец с резьбовым отверстием К1/2"

К1/4

Монтажный фланец с резьбовым отверстием К1/4"

М20

Ниппель с накидной гайкой М20х1,5

СК

Скоба, кронштейн

Н

Ниппель для соединения по наружному диаметру трубы 14 мм

КБуст*

Клапанный или вентильный блок, установленный на датчик

Код

Монтажные части

К1/4

Монтажный фланец с резьбовым отверстием К1/4"

К1/2

Монтажный фланец с резьбовым отверстием К1/2"

М16

Ниппель с накидной гайкой М16Ѕ1,5 для соединения по наружному диаметру трубы 10 мм

М20

Ниппель с накидной гайкой М20Ѕ1,5 для соединения по наружному диаметру трубы 14 мм

Н

Ниппель для соединения по наружному диаметру трубы 14 мм

КБуст*

Клапанный или вентильный блок, установленный на датчик

* В паспорте делается отметка о проведении испытаний на герметичность сборки: "датчик $ клапанный блок".

154

Метран22АС1

Для датчиков моделей 3494, 01, 02, 03; 5110...5430

Таблица 20

Код

Монтажные части

Применяемость

К1/2, ТК1/2*

Штуцер с коническим резьбовым отверстием К1/2"

для моделей

3494, $01, $02, $03;

5120...5430

К1/4, ТК1/4*

Штуцер с коническим резьбовым отверстием К1/4"

М20, ТМ20*

Ниппель с накидной гайкой М20х1,5 для соединения
по наружному диаметру трубы 14 мм

М16, ТМ16*

Ниппель с накидной гайкой М16х1,5 для соединения
по наружному диаметру трубы 10 мм

А, ТА*

Ниппель с накидной гайкой М12х1,25 для соединения
по наружному диаметру трубы 6 мм

Б, ТБ*

Штуцер для безрезьбового соединения эластичных труб
с внутренним диаметром 6 мм

для моделей

5120...5430

КБуст**

Клапанный или вентильный блок, установленный на датчик давления

для всех моделей

* ТК1/2, ТК1/4, ТМ20, ТМ16, ТА, ТБ $ коды монтажных частей с кронштейном, позволяющим осуществлять монтаж датчиков

только моделей 3494, $01, $02, $03 на трубе диаметром (50±5) мм.

** В паспорте делается отметка о проведении испытаний на герметичность сборки: "датчик $ клапанный блок".

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Габаритные и присоединительные размеры датчиков давления Метран$22$АС$1 $ см.Приложение A

к разделу данного каталога "Интеллектуальные датчики давления серии Метран100".

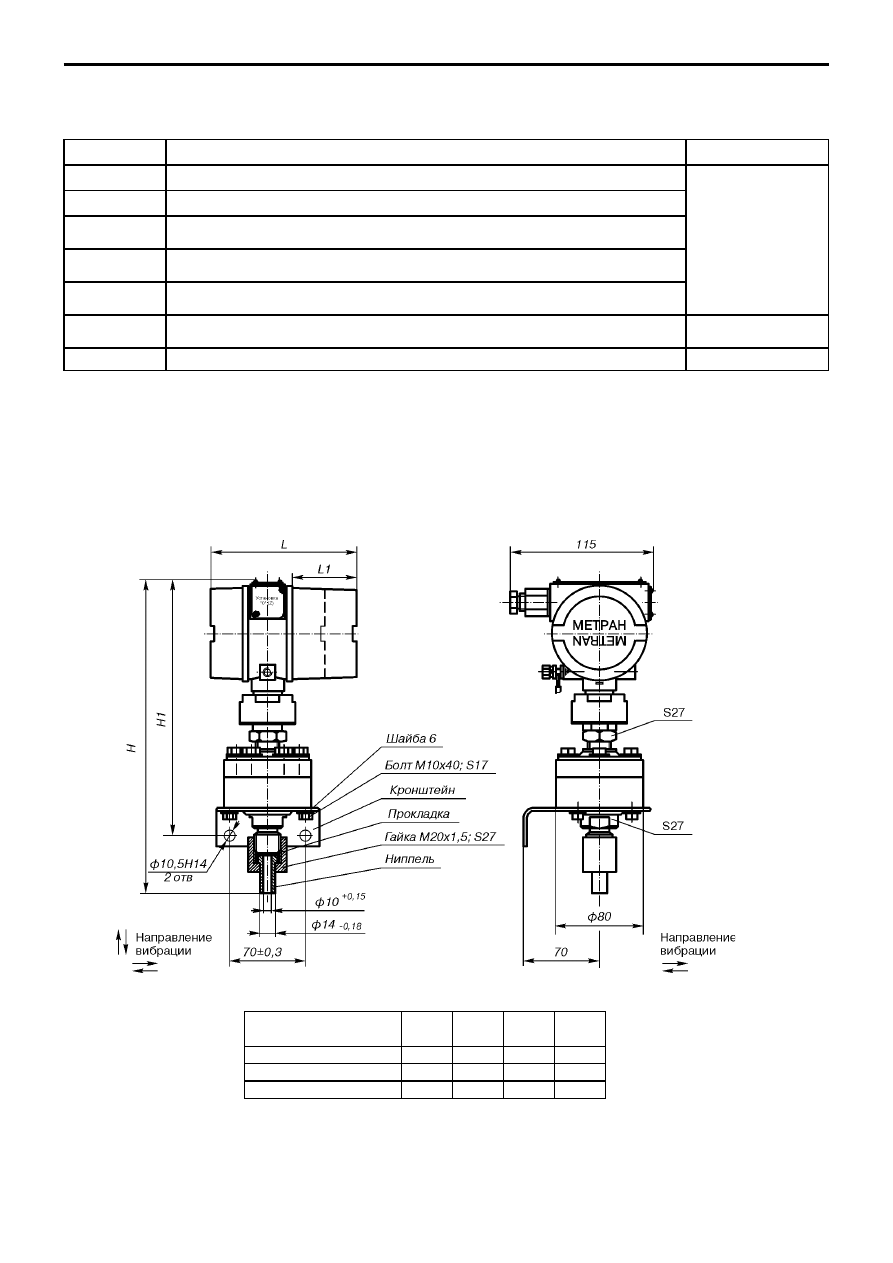

Рис.4.

Датчики Метран22АС1 АП, МП, МП1 мод.2050, 2060, 2150, 2160, 2350 с установленным ниппелем.

Код электронного

преобразователя

L1, мм

L*, мм

H, мм

H1, мм

АП

37

106

248

192

МП

37

140

285

229

МП1

69

172

285

229

155

Метран22АС1

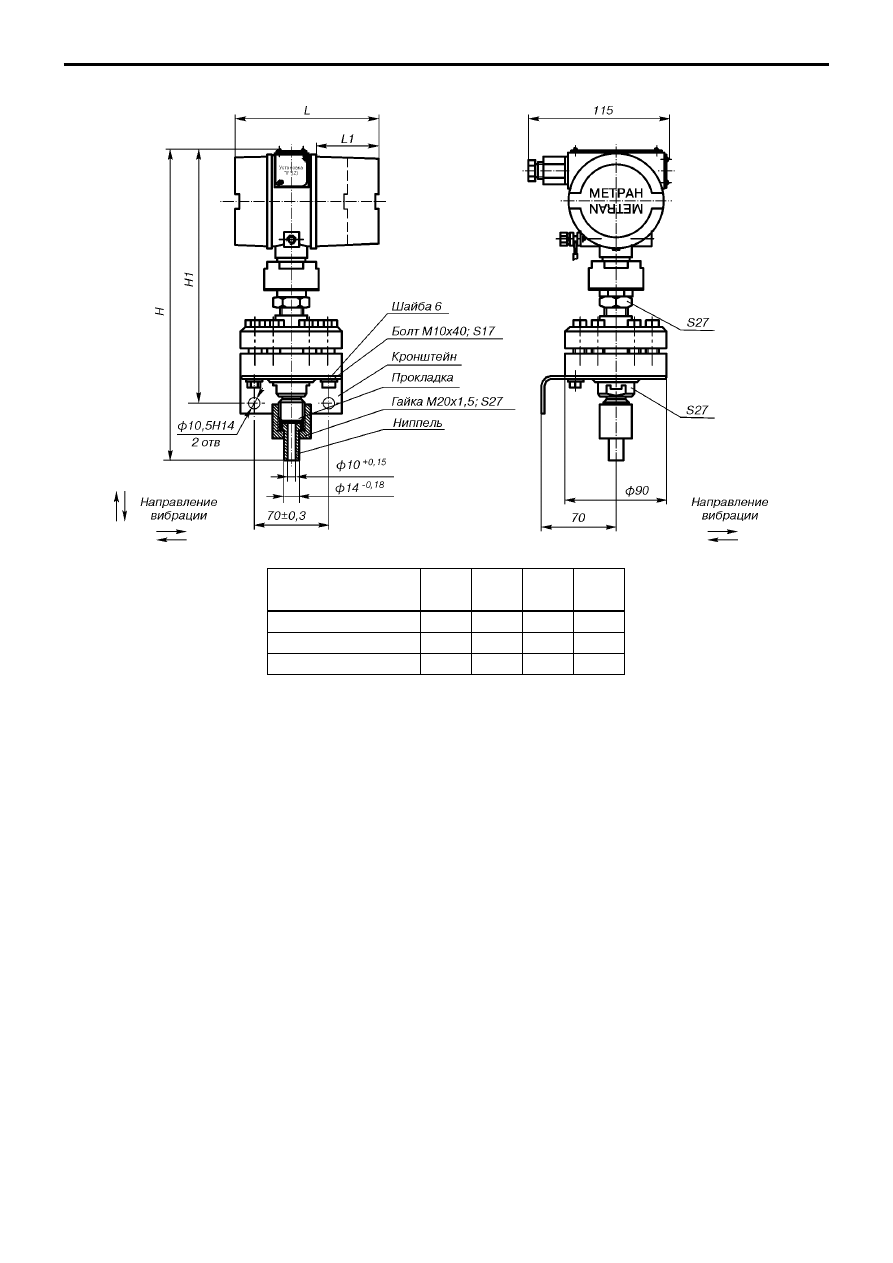

Рис.5.

Датчики Метран22АС1 АП, МП, МП1 мод.2170 с установленным ниппелем.

Код электронного

преобразователя

L1, мм

L*, мм

H, мм

H1, мм

АП

37

106

265

202

МП

37

106

293

239

МП1

69

138

293

239

156

Rosemount 3095MV

Измеряемые среды:
газ, пар, жидкость
Температура измеряемой среды:
40...121 °С  интегральный монтаж датчика;
184...816 °С  удаленный монтаж датчика
Избыточное давление в трубопроводе
до 25 МПа
Температура окружающего воздуха:
51...85 °С  без ЖКИ;
20...80 °С  с ЖКИ
Динамический диапазон до 10:1
Основная относительная погрешность
измерения расхода до ±1%
Выходное сигнал 420 мА/HART
Наличие взрывозащищенного исполнения
Межповерочный интервал  4 года
Внесен в Госреестр средств измерений под
№1468206, сертификат №24858

Многопараметрические датчики

Rosemount 3095MV предназначены для измерений
параметров технологического процесса (перепад
давлений, абсолютное, избыточное давление,
температура) и вычисления на базе этих данных
объемного расхода, приведенного к стандартным
условиям, или массового расхода, а также
количества измеряемой среды.

Использование датчика Rosemount 3095MV

в составе АСУТП освобождает ресурсы системы, в
частности, память, используемую для хранения
алгоритма вычисления расхода, время,
затрачиваемое на это вычисление, обеспечивает
снижение затрат на установку и уменьшение
стоимости эксплуатации.

Объединение в одном компактном

устройстве таких функций, как многопара$
метрические измерения, расчет расхода,
самодиагностика, делают датчики Rosemount
3095MV идеальным решением для измерений
расхода с использованием различных типов
первичных элементов перепада давлений.

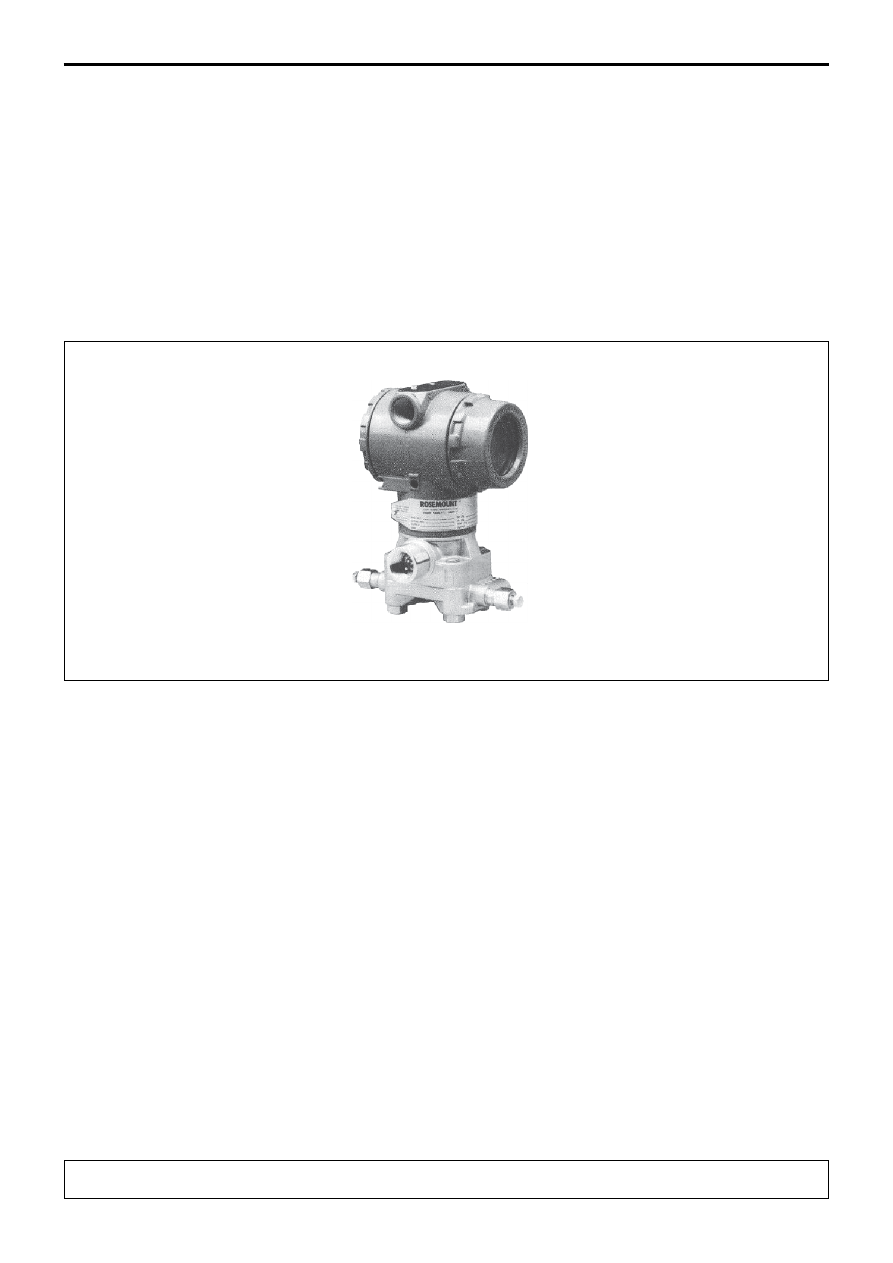

Многопараметрический датчик

Rosemount 3095MV
