Пределы допускаемого нагрузочного сопротивления (сопротивление приборов и линии связи) зависят от установленного

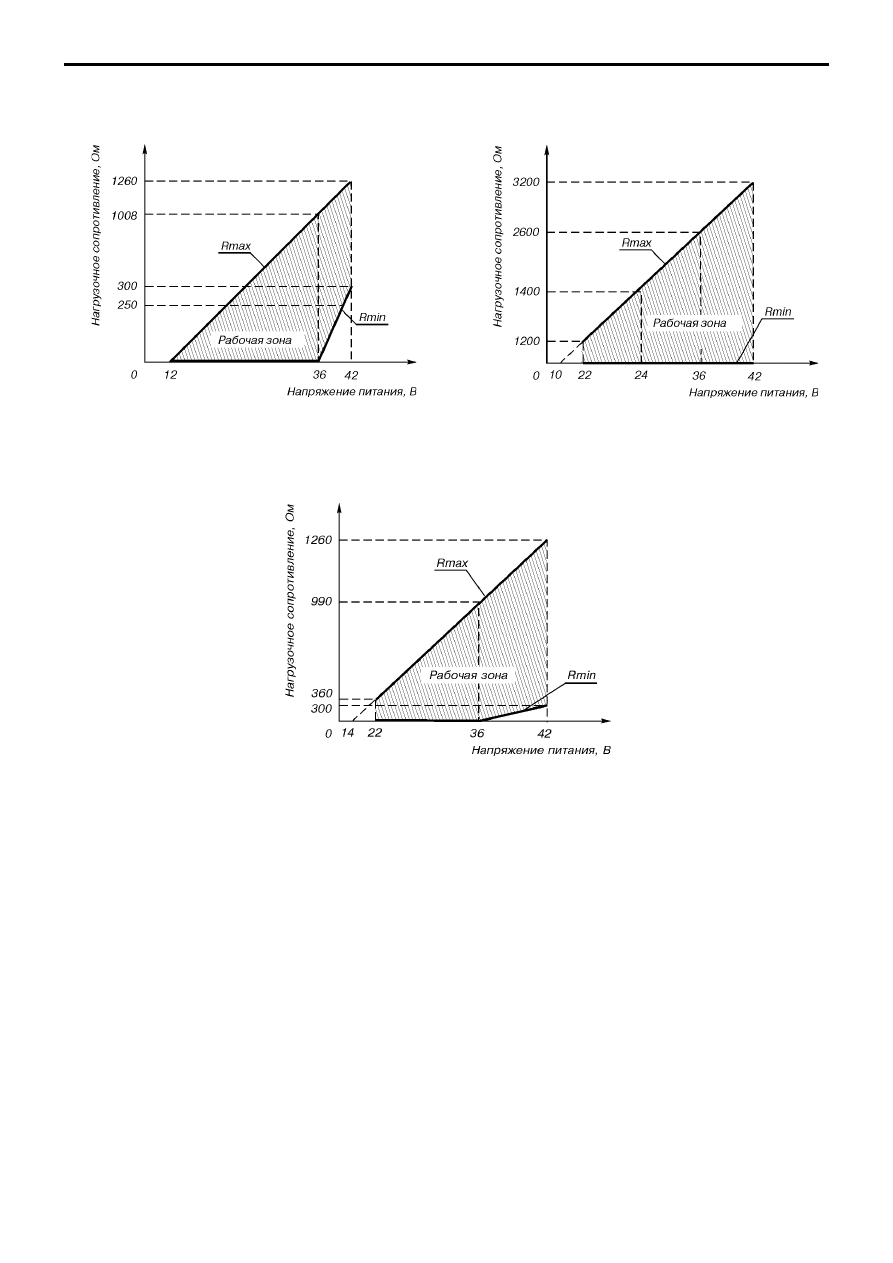

напряжения питания датчиков и не должны выходить за пределы рабочей зоны см. рис.1$3.

Rmin=250 Ом для датчиков с HART$сигналом.

Рис.1. Выходной сигнал 4$20 мА.

При подключении БФП Rmax уменьшается на 20 Ом.

Рис.2. Выходной сигнал 0$5 мА.

При подключении БФП Rmax уменьшается на 100 Ом.

Рис.3. Выходной сигнал 0$20 мА.

При подключении БФП Rmax уменьшается на 50 Ом.



Потребляемая мощность, не более:

1,0 ВА  $ для датчиков с вых.сигналом 0$20 мА;
0,8 ВА $  с вых.сигналом 4$20 мА;
0,5 ВА $  с вых.сигналом 0$5 мА.

ВЗРЫВОЗАЩИЩЕННОСТЬ



Вид взрывозащиты "искробезопасная электрическая цепь" с

уровнем взрывозащиты:
$ "особовзрывобезопасный", маркировка взрывозащиты
0ExiaIICT5X;
$ "взрывобезопасный", маркировка взывозащиты 1ExibIICT5X



Вид взрывозащиты "взрывонепроницаемая оболочка" и

"специальный" с уровнем взрывозащиты "взрывобезопасный",
маркировка взрывозащиты 1ExdsIIBT4/Н

2

Х

МАCCА

Масса датчиков от 1,5 до 5,8 кг в зависимости от

модели.

НАДЕЖНОСТЬ

Средний срок службы датчиков 10 лет.
Средний срок службы датчиков, предназначенных для

измерения давления:

$ агрессивных сред: углеводородного конденсата или

природного газа $ не менее 6 лет;

$ агрессивных сред с содержанием сероводорода

5% объемных (Оренбургское месторождение) $ не менее 6 лет;

$ агрессивных сред с содержанием сероводорода

24,6% объемных (Астраханское месторождение) $ не менее 4
лет;

$ рабочих сред с морской водой или ее парами $ не

менее 7 лет.

Средняя наработка датчиков на отказ 100 000 ч.
По отдельному требованию потребителя и за

отдельную плату для датчиков Метран$49$Ех и Метран$49$Вн
может быть проведена дополнительная технологическая
наработка в течение 360 ч. в соответствии с п.6.3.2 ПБ$09$170$
97.

134

Метран49

ПОВЕРКА

Межповерочный интервал $ 2 года.
Методика поверки МИ 4212$012$2001.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийные обязательства $ в течение 36 месяцев

со дня ввода в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

$ датчик $ 1 шт.;
$ комплект монтажных частей (в соответствии с
заказом) $ 1 компл.;
$ выносное индикаторное устройство (ВИ) (согласно заказу);
$ розетка (в зависимости от заказа) $ 1 шт.;
$ руководство по эксплуатации $ 1 экз.;
$ методика поверки МИ 4212$012$2001$ 1 экз.;
$ инструкция по настройке (для датчиков
с кодом МП, МП1) $ 1 экз.;
$ паспорт $ 1 экз..

По требованию Заказчика могут быть поставлены:

$ диафрагмы ДБС, ДКС, ДФК;
$ сосуды СК, СУ, СР;
$ барьеры высокого потенциала Метран$700$БВП (барьеры
грозозащиты);
$ блоки питания;
$ вторичные приборы;
$ HART$модем Метран$681, конфигурационная программа H$
Master и руководство пользователя программой;
$ коммуникатор Метран$650.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ

КАБЕЛЯ ДЛЯ МОНТАЖА ДАТЧИКОВ

Датчики с кодами МП, МП1
Рекомендуется применять для монтажа кабели

контрольные с резиновой изоляцией, кабели для
сигнализации и блокировки  с полиэтиленовой изоляцией
(кроме монтажа датчиков взрывозащищенного исполнения с
видом взрывозащиты «взрывонепроницаемая оболочка» во
взрывоопасных зонах всех классов). Допускается применение
других кабелей с сечением жилы не более 1,5 мм

2

.

Допускается совместная прокладка в одном кабеле цепей
питания датчика и выходного сигнала с использованием
изолированных жил с сопротивлением изоляции не менее 50
МОм. Экранировка цепей выходного сигнала от цепей питания
не требуется. При прокладке линии связи вблизи
электроустановок мощностью более 0,5 кВт рекомендуется
применение экранированного кабеля с изолирующей
оболочкой.

При монтаже датчиков со штепсельным разъемом

пайку к розетке рекомендуется проводить проводом с сечением
жилы 0,35 мм

2

 типа МГТФ ТУ 16$505.185 или МГШВ ТУ 16$

505.437.

Датчики с кодами МП2, МП3
Для обеспечения устойчивой связи по HART$

протоколу рекомендуется использовать кабель $
экранированная витая пара, экран рекомендуется заземлять
на приемной стороне (у сопротивления нагрузки). Не
допускается заземлять экран в двух точках.
Неэкранированный кабель может быть использован, если
помехи не влияют на качество связи.

Рекомендуется провод с сечением жилы не менее

0,2 мм

2

, длина которого не превышает 1500 м.

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ДАТЧИКА

Принятые сокращения в схемах:

БП $ источник питания постоянного тока (Метран$602, $604 или другие аналогичные);
БПЕх $ тоже, взрывозащищенного исполнения;
К $ коммуникатор (Метран$650, НС375 и другие аналогичные );
КЕх $ для исполнения "Ех" (Метран$650$Ех и другие аналогичные);
Rн $ сопротивление нагрузки или суммарное сопротивление всех нагрузок в системе управления (определяется параметрами
барьера $ в схемах с барьером искрозащиты или параметрами блока питания $ см. табл. 8); для датчиков МП2, МП3 $ не менее 250
Ом.

HART$коммуникатор исполнения "Ех" и HART$модем  исполнения "Ех" могут быть подключены в любой точке цепи, включая

взрывоопасную зону.

Для датчиков МП, МП1

Выходной сигнал 4$20 мА

Взрывозащищенное исполнение "Ех"

Выходной сигнал 0$5, 0$20 мА

Выходной сигнал 4$20 мА
(2$х$проводная линия связи, вариант соединения)

Метран49

135

Взрывозащищенное исполнение "Ех"

Для датчиков МП2, МП3

Вариант для датчиков МП2, МП3 с барьером искрозащиты,

без гальванической развязки сигнальных цепей и цепей питания

Барьер искрозащиты,

например,

Метран$631$Изобар.

Вариант для датчиков МП2, МП3 с барьером искрозащиты,

 гальванической развязкой сигнальных цепей и цепей питания

Барьер искрозащиты,

например,

Метран$631$Изобар.

Вариант для датчиков МП2, МП3

с искрозащищенным блоком питания и HARTмодемом

Вариант для датчиков МП2, МП3 с HARTмодемом

136

Метран49

Многоточечный режим для датчиков МП2, МП3 (не более 15 датчиков)

(не рекомендуется в случае требования искробезопасности)

Выходной ток блока питания (БП) должен быть не менее суммарного тока потребления всех датчиков (4 мА на каждый

датчик), бросок (максимальное значение) тока потребления в момент включения 25 мА на каждый датчик.

ПРИМЕР ЗАПИСИ ДАТЧИКОВ ПРИ ЗАКАЗЕ

Обозначение датчика в комплекте с клапанным блоком и КМЧ

МЕТРАН49ДД  9420  06  МП  t10  015  40 кПа  10  42

√√√√√   С  ВИ  БФП/А3106М20Т(КБуст.)

                   ЕхДД
                   ВнДД

2

3

4

5

6

1

1. Тип датчика (табл.1, 2, 3).
2. Модель (табл.1, 2, 3).
3. Код исполнения по материалам (табл.9). Датчики с кодом исполнения 02 на объекты Астраханского и Оренбургского месторождений
не поставляются.
4. Код электронного преобразователя (табл.4).
5. Код климатического исполнения (табл.10).
6. Код предела допускаемой основной погрешности  (табл.5).
7. Верхний предел измерений*, указанный в заказе, с единицей измерения  (табл.1, 2, 3).
8. Предельно допускаемое рабочее избыточное давление  (табл.3).
9. Код выходного сигнала (табл.11) с корнеизвлекающей характеристикой (для линейной характеристики знак

√  не указывается).

10. Код электрического подключения (табл.12); для датчиков исполнения "Вн" разъем "ШР" не применяется.
11. Код рабочей среды, содержащей сероводород  (табл.14). Указывается только для Астраханского и Оренбургского месторождений.
12. Выносное индикаторное устройство** (указывается только для датчиков с кодом МП).
13. Блок фильтра помех***.
14. Код монтажных частей (табл.13) или клапанного блока (вентильной системы) согласно раздела каталога "Клапанные блоки.
Вентильные системы. Переходники".

* Для датчиков давления Метран$49$ДИВ в качестве верхнего предела измерений указывается только значение верхнего

предела измерений избыточного давления.

** Выносное индикаторное устройство (ВИ) предназначено для контроля, настройки параметров, выбора режимов работы

и калибровки датчиков с кодом МП и является обязательным элементом при подготовке датчика к эксплуатации. При заказе может
быть указано любое количество ВИ. ВИ поставляется за отдельную плату, а также может поставляться по отдельному заказу. ВИ
является обязательным элементом при подготовке датчика к эксплуатации. Применение в датчиках Метран$49$Вн$...$МП выносных
индикаторных устройств ВИ возможно только с учетом особых условий их эксплуатации с соблюдением "Правил ведения огневых
работ во взрывоопасной зоне или за пределами".

*** БФП может устанавливаться на датчики с кодами МП, МП1, МП2, МП3 обыкновенного и "Вн" исполнений.
Примечание: при заказе датчика с видом взрывозащиты "Ex" дополнительно указать уровень взрывозащиты; при отсутствии

в заказе $ датчик поставляется с уровнем взрывозащиты "ia".
