97

Метран100

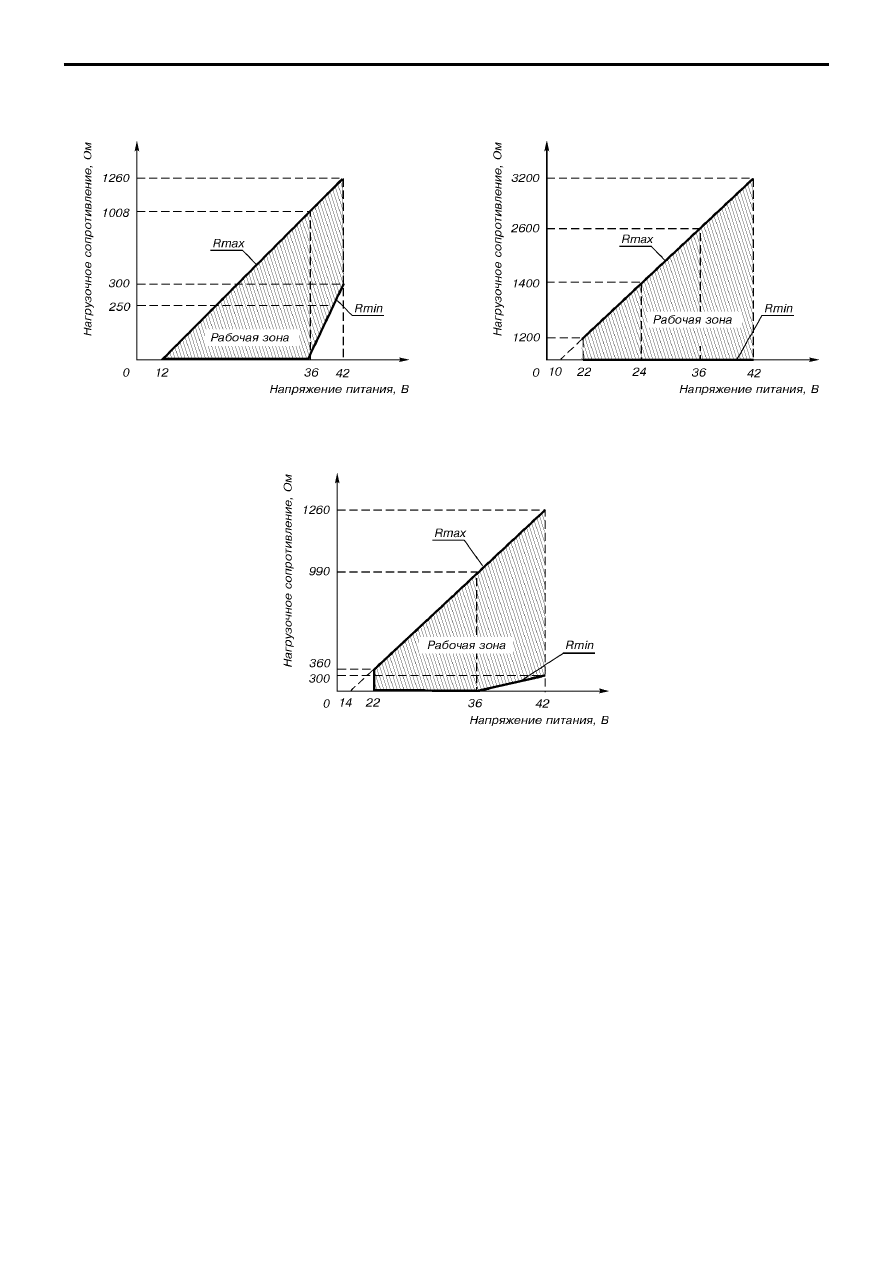

 Пределы допускаемого нагрузочного сопротивления (сопротивление приборов  и линии связи) зависят от установленного

напряжения питания датчиков и не должны выходить за пределы рабочей зоны (см.рис.1$3).

Rmin=250 Ом для датчиков с HART$сигналом.

Рис.1. Выходной сигнал 420 мА.

При подключении БФП Rmax уменьшается на 20 Ом.

Рис.2. Выходной сигнал 05 мА.

При подключении БФП Rmax уменьшается на 100 Ом.

Рис.3. Выходной сигнал 020 мА.

При подключении БФП Rmax уменьшается на 50 Ом.



Потребляемая мощность:

1,0 ВА  $ для датчиков с выходным сигналом 0$20 мА;
0,8 ВА $  с выходным сигналом 4$20 мА;
0,5 ВА $  с выходным сигналом 0$5 мА;
2,5 ВА $  с выходным сигналом RS485.

ВЗРЫВОЗАЩИЩЕННОСТЬ

Датчики давления Метран100 (МП, МП1, МП2,

МП3)



Вид взрывозащиты "искробезопасная электрическая цепь" с

уровнем взрывозащиты:

$ "особовзрывобезопасный",
маркировка по взрывозащите ExiaIICT5X;
$ "взрывобезопасный",
маркировка по взрывозащите ExibIICT5X;

Датчики давления Метран100 (МП, МП1, МП2,

МП3, МП4, МП5)



Вид взрывозащиты "взрывонепроницаемая оболочка" и

"специальный" с уровнем взрывозащиты "взрывобезопасный",
маркировка по взрывозащите 1ExdsIIBT4/Н

2

Х

НАДЕЖНОСТЬ

Средний срок службы датчика $ 12 лет, кроме

датчиков, эксплуатируемых при измерении агрессивных сред,
средний срок службы которых зависит от свойств агрессивной
среды, условий эксплуатации и применяемых материалов.

Средняя наработка датчиков на отказ 150 000 ч.

По отдельному требованию потребителя и за

отдельную плату для датчиков Метран$100$Ех и
Метран$100$Вн может быть проведена дополнительная
технологическая наработка в течение 360 ч. в соответствии
с п.6.3.2 ПБ$09$540.

98

Метран100

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийные обязательства $ в течение 36 месяцев

со дня ввода в эксплуатацию.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ КАБЕЛЯ

ДЛЯ МОНТАЖА ДАТЧИКОВ

Датчики с кодами МП, МП1
Рекомендуется применять для монтажа кабели

контрольные с резиновой изоляцией, кабели для
сигнализации и блокировки  с полиэтиленовой изоляцией
(кроме монтажа датчиков взрывозащищенного исполнения с
видом взрывозащиты «взрывонепроницаемая оболочка» во
взрывоопасных зонах всех классов). Допускается применение
других кабелей с сечением жилы не более 1,5 мм

2

.

Допускается совместная прокладка в одном кабеле цепей
питания датчика и выходного сигнала с использованием
изолированных жил с сопротивлением изоляции не менее
50 МОм. Экранировка цепей выходного сигнала от цепей
питания не требуется. При прокладке линии связи вблизи
электроустановок мощностью более 0,5 кВт рекомендуется
применение экранированного кабеля с изолирующей
оболочкой.

При монтаже датчиков со штепсельным разъемом

пайку к розетке рекомендуется проводить проводом с сечением
жилы 0,35 мм

2

 типа МГТФ ТУ 16$505.185 или МГШВ ТУ 16$

505.437.

Датчики с кодами МП2, МП3
Для обеспечения устойчивой связи по HART$

протоколу рекомендуется использовать кабель $
экранированная витая пара, экран рекомендуется заземлять
на приемной стороне (у сопротивления нагрузки). Не
допускается заземлять экран в двух точках.
Неэкранированный кабель может быть использован, если
помехи не влияют на качество связи.

Рекомендуется провод с сечением жилы не менее

0,2 мм

2

, длина которого не превышает 1500 м.

Датчики с кодами МП4, МП5
Для прокладки линий связи рекомендуется применять

кабель типа "витая пара" с волновым сопротивлением 120 Ом
(например, Balden 9841, 9842). Ответвление сигнальным
проводов от линии связи должно иметь наименьшую
возможную длину.

Допускается совместная прокладка в одном кабеле

цепей питания датчика и линии связи, при этом экранировка не
требуется. Максимальная протяженность линии связи 1200 м.

МАCCА

Масса датчиков от 1,5 до 5,8 кг в зависимости от

модели.

ПОВЕРКА

Межповерочный интервал $ 3 года.
Методика поверки МИ 4212$012$2001.

КОМПЛЕКТ ПОСТАВКИ

$ датчик

1 шт.

$ комплект монтажных частей

1 компл.

(в соответствии с заказом);
$ выносное индикаторное устройство (ВИ)
(согласно заказу);
$ розетка (в зависимости от заказа)

1 шт.

$ руководство по эксплуатации

1 экз.

$ методика поверки МИ 4212$012$2001

1 экз.

$ инструкция по настройке
(для датчиков с кодами МП, МП1)

1 экз.

$ паспорт

1 экз.

По требованию Заказчика могут быть поставлены:

$ коммуникатор Метран$650;
$ HART$модем Метран$681, конфигурационная  программа и
руководство пользователя программой H$Master (для датчиков
с кодами МП2, МП3);
$ конфигурационная  программа ICP$Master и руководство
пользователя программой ICP$Master (для датчиков с кодами
МП4, МП5);
$ конфигурационная программа Modbus$Master и руководство
пользователя программой Modbus$Master (для датчиков с
кодами МП4, МП5);
$ протокол взаимодействия цифрового интерфейса (для IPC и
Modbus);
$ комплект запасных частей СПГК 5071.000.00ЗИ для
сальникового ввода с кодом "С" датчиков Метран$100$Вн
(штуцер зажимной, шайба, кольца уплотнительные).
$ диафрагмы ДБС, ДКС, ДФК;
$ сосуды СК, СУ, СР;
$ барьеры высокого потенциала Метран$700$БВП (барьеры
грозозащиты);
$ блоки питания;
$ вторичные приборы;
$ клапанные блоки (в т.ч. в сборе с датчиком).

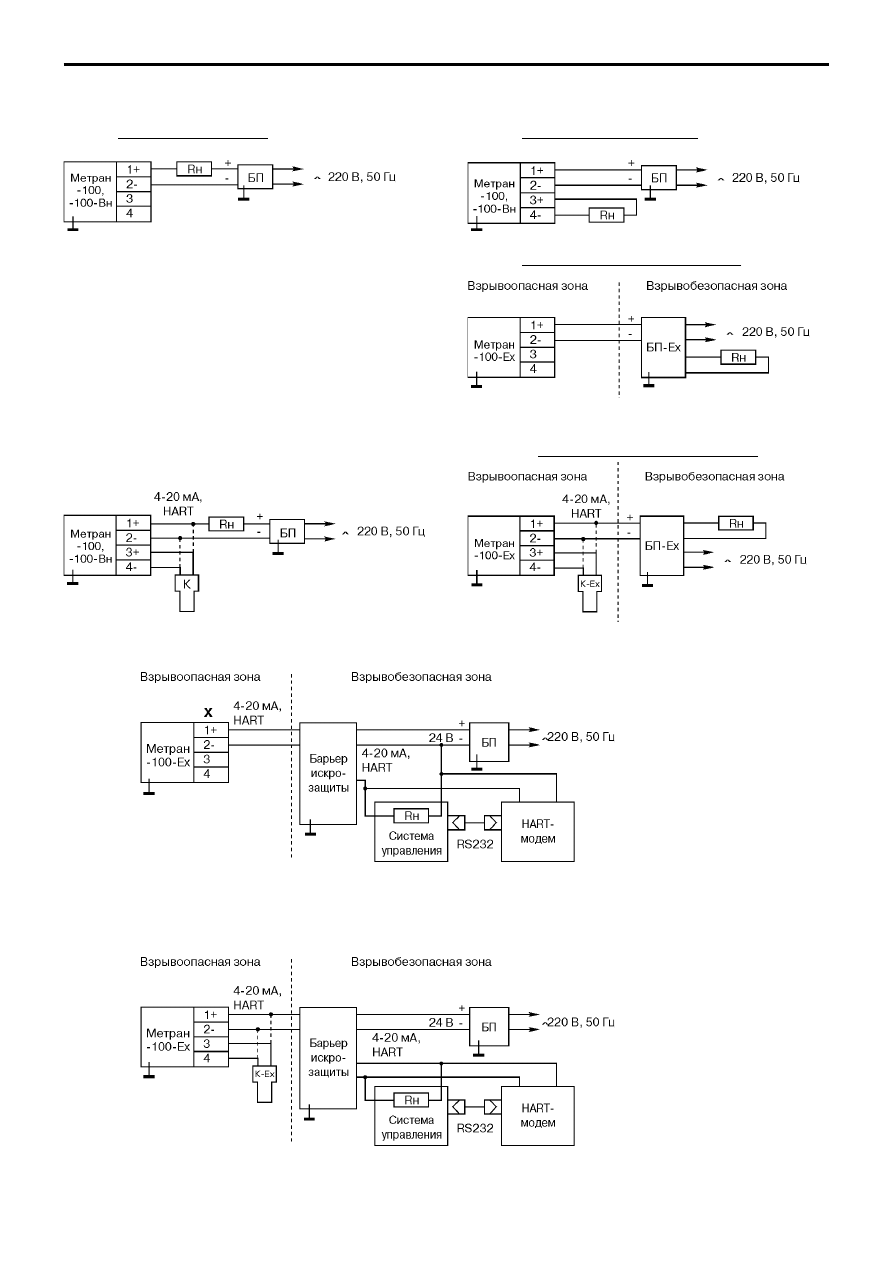

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ДАТЧИКА

Принятые сокращения в схемах:
БП $ источник питания постоянного тока (Метран$602, $604 или другие аналогичные);
БПЕх $ то же, взрывозащищенного исполнения;
К $ коммуникатор (Метран$650, НС375 и другие аналогичные); КЕх $ для исполнения "Ех" (Метран$650$Ех и другие аналогичные);
ПК $ персональный компьютер;
Rн $ сопротивление нагрузки или суммарное сопротивление всех нагрузок в системе управления (определяется параметрами
барьера $ в схемах с барьером искрозащиты или параметрами блока питания $ см. табл. 8); для датчиков МП2, МП3 $ не менее
250 Ом.

HART$коммуникатор исполнения "Ех" и HART$модем  исполнения "Ех" могут быть подключены к любой точке цепи, включая

взрывоопасную зону.

Для датчиков с кодами МП4, МП5 максимальное количество датчиков на одной линии связи (с учетом системы управления)

32.

99

Метран100

Выходной сигнал 4$20 мА
(двухпроводная линия связи)

Выходной сигнал 0$5, 0$20 мА

Взрывозащищенное исполнение "Ех"

Для датчиков МП, МП1

Рис.4.

Для датчиков МП2, МП3

Взрывозащищенное исполнение "Ех"

Рис.5.

Вариант для датчиков МП2, МП3 с барьером искрозащиты,

без гальванической развязки сигнальных цепей и цепей питания

Рис.7.

Рис.6.

Вариант для датчиков МП2, МП3 с барьером искрозащиты

и гальванической развязкой сигнальных цепей и цепей питания

Барьер искрозащиты,

например, Метран$631$Изобар.

Блок питания Метран$620.

Барьер искрозащиты,

например, Метран$631$Изобар.

Блок питания Метран$620.

100

Метран100

Вариант для датчиков МП2, МП3

с искрозащищенным блоком питания и HARTмодемом

Рис.8.

Вариант для датчиков МП2, МП3 с HARTмодемом

Рис.9.

Многоточечный режим для датчиков МП2, МП3

(не рекомендуется в случае требования искробезопасности)

1. Коммуникатор и HART$модем могут быть подключены к
любой точке цепи или к клеммам 3 или 4 любого из датчиков.
2. Выходной ток блока питания (БП) должен быть не менее
суммарного тока потребления всех датчиков
(4 мА на каждый датчик), бросок (максимальное  значение)
тока потребления в момент включения 25 мА на каждый датчик.

Рис.11.

Рис.10.

Для датчиков МП4, МП5 (выходной сигнал RS485)

Вариант для исполнения датчиков с сальниковым вводом и работы программы ICPMaster или ModbusMaster.
