77

Rosemount 1151

Код

Технологические соединения

DP

HP

GP

AP

LT

       D1

 Боковой дренажный / вентиляционный клапан
 (верхнее положение)

Нерж.сталь 316

$

Hastelloy

$

       D2

 Боковой дренажный / вентиляционный клапан
 (нижнее положение)

Нерж.сталь 316

$

Hastelloy

$

       DF

 Фланцевые переходники1/2$14 NPT (материал
 определяется материалом фланца)

Нерж.сталь 316

$

Hastelloy

$

       D6

 Заглушенный фланец со стороны низкого давления из нерж стали 316

$

$

       K1

 Вставка к технологическому фланцу 1/4$18 NPT, Kynar (применение до 2 МПа)

$

$

       K2

 Вставка к технологическому фланцу 1/2$14 NPT, Kynar (применение до 2 МПа)

$

$

$

       S1

 Подсоединение одной выносной мембраны (для кода диапазонов 4$8)

$

$

       S2

 Подсоединение двух выносных мембран (для кода диапазонов 4$8)

$

$

$

$

Код

Материал уплотнительных кольцевых прокладок

DP

HP

GP

AP

LT

W2

Buna N (резина)

$

W3

Этилен$пропилен

$

W4

Aflas

$

W6

Тефлон с пружинным уплотнителем из Hastelloy

$

W7

Тефлон

$

$

8)

8)

8)

8)

Код

Процедуры

DP

HP

GP

AP

LT

  С9

 Конфигурирование по выбору пользователя

Р1

 Гидростатические испытания (150% от максимального рабочего давления)

Р2

 Очистка датчика для специальных применений

$

P8

 Калибрование датчика с погрешностью до 0,1%

$

$

Код

Варианты выходного сигнала

DP

HP

GP

AP

LT

V1

 Инверсный выход (не применяется с кодом выходного сигнала S)

$

$

$

V2

 Тестовый сигнал 4$20 мВ (не применяется с кодом выходного сигнала L, M)

V3

 Тестовый сигнал 20$100 мВ (не применяется с кодом выходного сигнала L, M)

4),5)

Примечания:

1)

Болты изготовлены из углеродистой стали с покрытием.

2)

Фланцы со стороны низкого давления изготовлены из углеродистой стали с покрытием.

3)

Материалы конструкции указаны со стороны низкого давления.

4)

Не применяется с кодом выходного сигнала L, M и вариантами выходного сигнала V2, V3.

5)

Не применяется с кодом выходного сигнала G и вариантами выходного сигнала V2, V3.

6)

Не применяется с кодами выходного сигнала G, L, M.

7)

Корпус из нержавеющей стали 316, болты с кодом L4 под технологическое соединение D6.

8)

Допускатся комбинировать коды D1 и D6, D2 и D6, D6 и S1.

ПРИМЕР ЗАПИСИ ДАТЧИКА ПРИ ЗАКАЗЕ: 1151    DP    4    S    52    B1    M1    Е8    С2

78

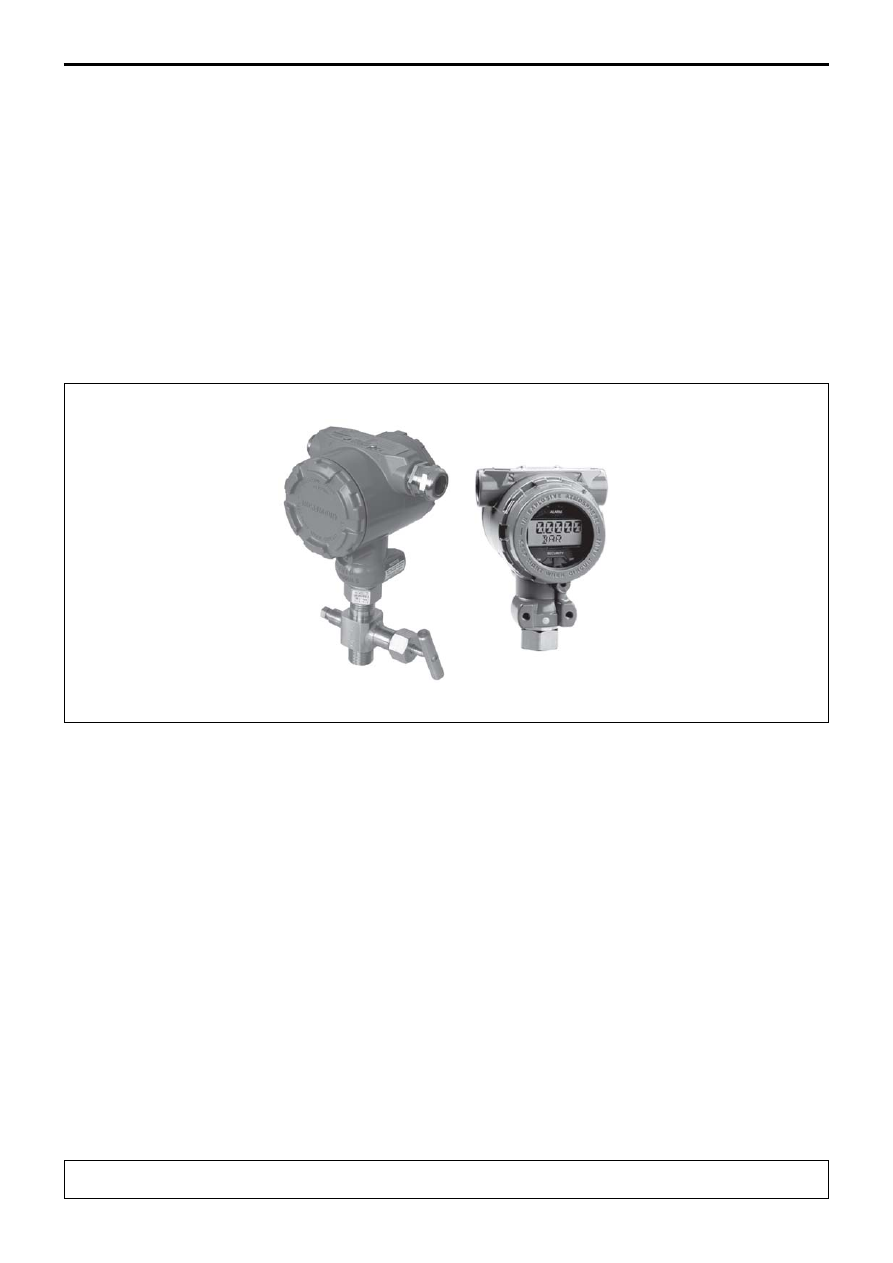

Rosemount 2088

Недорогие

компактные и экономичные

интеллектуальных датчики давления Rosemount
2088 представляют собой дополнение к сериям
датчиков Rosemount 3051 и 1151. Они имеют
надежное исполнение, длительный срок
эксплуатации и сохранения технических
характеристик, что в сочетании с
интеллектуальными способностями модели 2088
Smart делает эти датчики исключительными по
функциональным достоинствам.

Компактность и малая масса упрощают

установку и техническое обслуживание датчика.

Измерение среды: жидкость, газ, пар
Избыточное, абсолютное давление
Верхние пределы измерений
от 10,34 до 27579,2 кПа
Основная приведенная погрешность
измерений ±0,075%; ±0,1%
Выходные сигналы
420 мА/НАRТ, 15 В/НАRТ
Перенастройка диапазона 20:1
Дополнительно: ЖК индикатор,
кронштейны, вентильные блоки
Наличие взрывозащищенных исполнений
Диапазон температур окружающей среды
от 40 до 85°С; измеряемой среды от 40 до
121°С
Внесен в Госреестр средств измерений под
№1682502, сертификат №13770

Датчики давления

Rosemount 2088

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

Rosemount 2088

79

Серия 2088 представляет собой интеллектуальные датчики давления, в которых применяется полупроводниковый сенсор из

поликристаллического кремния. Кремний помещен за разделительной мембраной. Мембрана изготовлена из стали 316L или сплава
Hastelloy. Малый объем заполняющей жидкости обеспечивает малую восприимчивость к изменениям температуры.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Верхние пределы измерений и давления перегрузки приведены в табл.1.

Таблица 1

Модель датчика

Код диапазона

измерений

Верхние пределы измерений, кПа

Давление перегрузки,

МПа

минимальный, Pmin

максимальный, Pmax

2088А (абсолютное давление);

2088G (избыточное давление)

1

10,34

206,8

0,8

2

51,7

1034,2

2

3

275,8

5515,8

11

4

1378,9

27579,2

55

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ.

ВЛИЯЮЩИЕ ВОЗДЕЙСТВИЯ

 Температура окружающей среды:

от $40 до 85°С (без ЖКИ);
от $20 до 80°С (с ЖКИ).

 Температура измеряемой среды:

от $40 до 121°С (для сенсора с силиконовым наполнителем);
от $30 до 121°С (для сенсора с инертным наполнителем).

 Влияние изменения температуры окружающей среды на

каждые 10°С от нормальных условий
±(0,0535%+0,0535%Pmax/Pi)/10°С

 Влияение вибрации

Дополнительная погрешность при воздействии вибрации
от 5 до 15 Гц с амплитудой вибросмещения 4 мм,
от 150 до 2000 Гц с амплитудой виброускорения 9,8 м/с

2

 (g),

от 15 до 150 Гц с амплитудой виброускорения 19,6 м/с

2

 (2g)

не более ±0,1% от Pmax

 Влияение изменения напряжения питания

Дополнительная погрешность, вызванная изменением
напряжения питания , не более  ±0,01% от Рв/1 В
Рв $ верхний предел измерений, на который настроен датчик

 Относительная влажность до 100% при 35°С без конденсации

влаги

 Степень защиты от пыли и воды IP65 по ГОСТ 14254

ПОВЕРКА

Периодичность поверки $ один раз в год.
Методика поверки $ по МИ 1997$89.

ГАРАНТИЙНЫЙ ОБЯЗАТЕЛЬСТВА

Гарантийный срок $ в течение одного года со дня ввода

в эксплуатацию и не более 18 месяцев со дня отгрузки.

Для работы с датчиком по HART$протоколу

Rmin=250 Ом при напряжении питания от 18,5 до 41 В.

 Время отклика датчика 2 с

 Время готовности датчика, измеряемое как время от

включения питания до установления выходного сигнала, не
более 2 с

 Пределы допускаемой основной приведенной погрешности

±0,1%; ±0,075% (опция Р8)

 Нестабильность характеристик ±0,1% от Pmax за 1 год

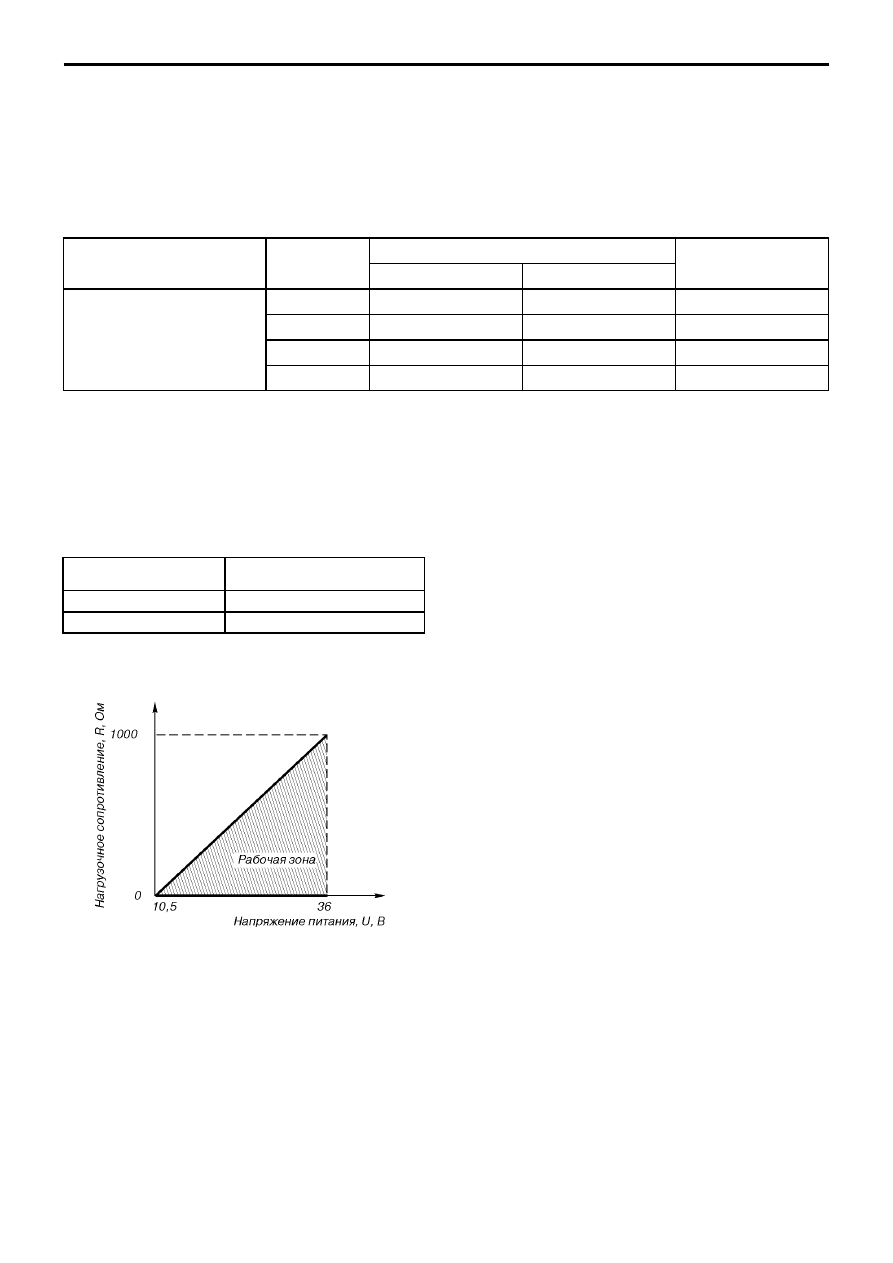

 Источник питания

Диапазоны напряжения питания в зависимости от выходного
 сигнала приведены в табл.2

Таблица 2

Код выходного сигнала*

Напряжение постоянного тока

источника питания, В

S

10,5$36

N

6$12

* Код выходного сигнала:

S $ 4$20 мА с цифровым сигналом по протоколу HART;
N$ экономичный 1$5 В постоянного тока

80

Rosemount 2088

Монтаж на трубе

Монтаж на панели

а) Монтаж на вертикальной трубе.

б) Монтаж на горизонтальной трубе.

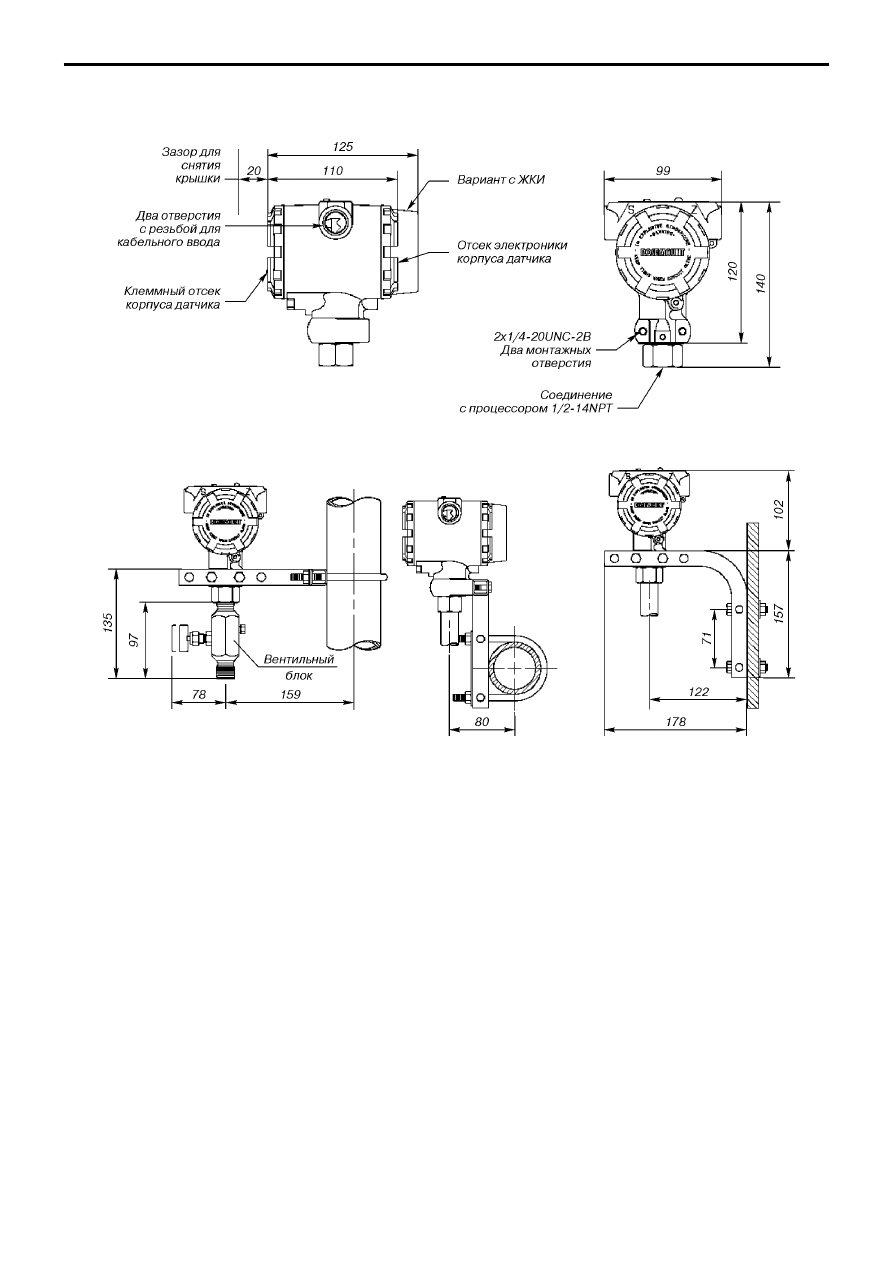

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Рис.1. Модель 2088

Рис.2. Варианты монтажа.
