Стопорные.гайки

SKF поставляет гайки различных размеров, их

также называют стопорными или съемными,

в зависимости от предназначения. Эти гайки

используются для фиксации подшипников

и их деталей на валах, а также для монтажа

подшипников на конических шейках валов

и демонтажа подшипников со стяжных втулок.

Стопорные гайки различных конструкций

позволяют фиксировать подшипник на валу

пятью разными способами, которые описаны

ниже.

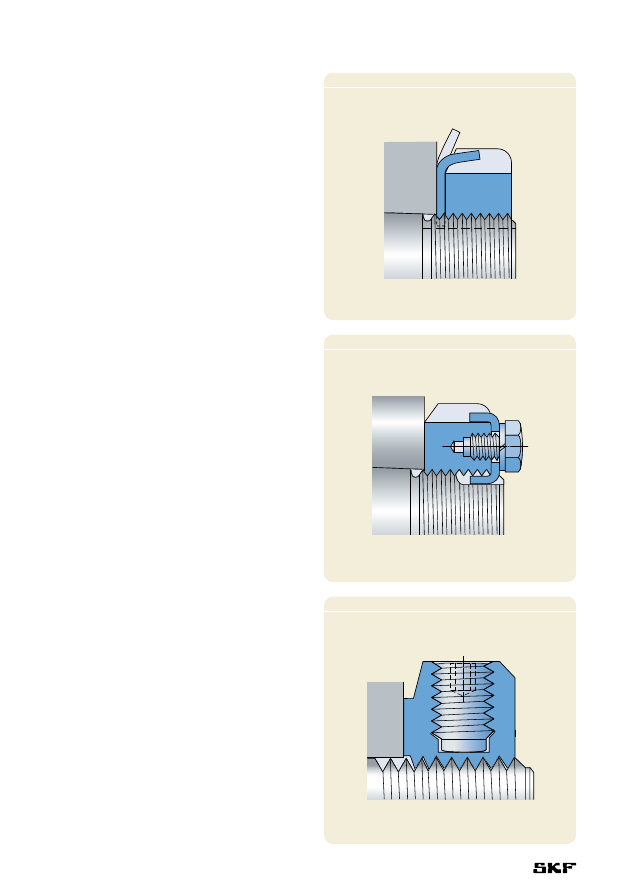

Стопорная.шайба

Стопорные шайбы представляют собой прос­

тые и надежные крепежные элементы. Шайба

входит в зацепление со шпоночным пазом вала

и фиксирует гайку на месте путем загиба одной

из контрящих лапок в один из пазов, располо­

женных по окружности гайки. Стопорные шайбы

используются совместно со стопорными гайками

серии KM и KML (

†.рис..1).

Стопорный.бугель

Стопорные бугели входят в зацепление с пазом

в гайке и шпоночным пазом на валу; прикреп­

ляются к гайке при помощи болта. Это фикси­

рующее устройство используется совместно

с гайками серии HM 30 и 31 (

†.рис..2).

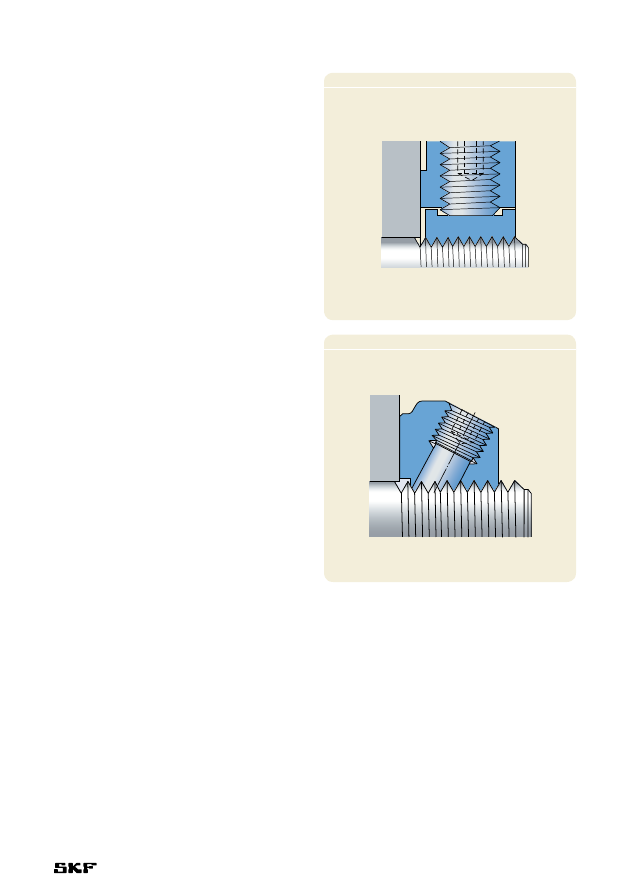

Стопорный.винт

Небольшая часть резьбы гайки впрессовы­

вается в резьбу вала при помощи стопорного

винта, который предотвращает прокручивание

гайки. При этом ни дополнительного стопор­

ного кольца, ни шпоночного паза на валу не

требуется. Стопорные гайки со стопорным

винтом (

†.рис..3) имеют обозначение KMFE.

Pис..1

Pис..2

Pис..3

1008

Pис..4

Pис..5

Фиксирующее.устройство

Стальная вставка, являющаяся частью резьбы

гайки, прижимается к резьбе вала при помощи

стопорного винта и предотвращает прокручи­

вание гайки. При этом ни дополнительной

стопорной шайбы, ни шпоночного паза на валу

не требуется. Стопорные гайки с фиксирующим

устройством данного типа (

†.рис..4) имеют

обозначение KMK.

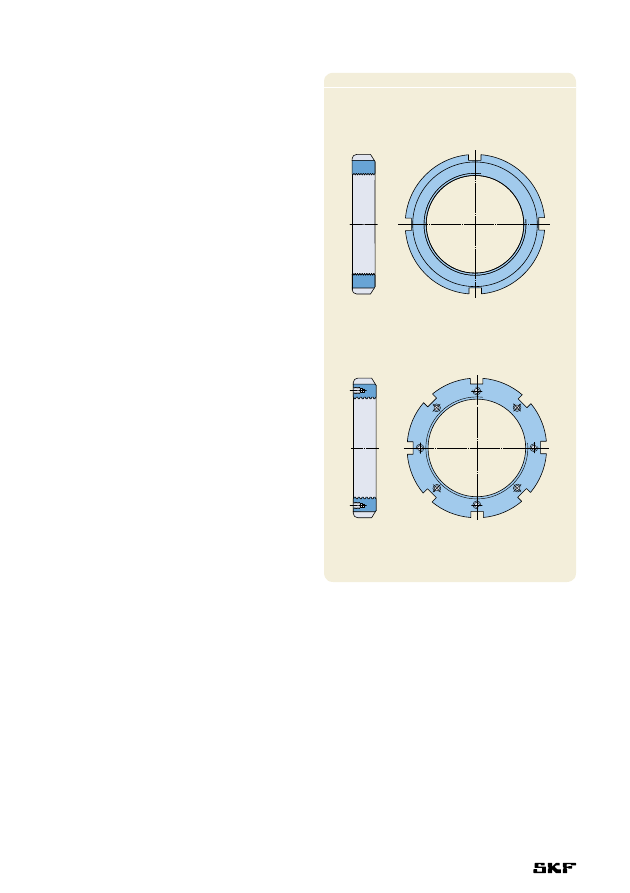

Стопорные.штифты

Три стопорных штифта расположены на равном

расстоянии друг от друга по окружности гайки.

Эти штифты расположены под тем же углом,

что и боковая поверхность резьбы и впрессовы­

ваются в резьбу вала при помощи установоч­

ных винтов. Они позволяют с высокой точнос­

тью зафиксировать гайку перпендикулярно по

отношению к валу. Шпоночного паза на валу

не требуется. Стопорные штифты используются

в прецизионных стопорных гайках серий KMT

и KMTA (

†.рис..5).

1009

Стопорные.гайки.со.стопор­

ной.шайбой.или.бугелем

Стопорные гайки со стопорной шайбой или

бугелем имеют четыре или восемь пазов

соответственно, которые расположены рав­

номерно по наружному диаметру гайки

(

†.рис..6) и позволяют использовать накид­

ные или ударные гаечные ключи для работы

с ними. Обозначения соответствующих ключей

приведены в таблице изделий.

Гайка и фиксирующее устройство заказы­

ваются отдельно. Соответствующие обозна­

чения стопорной шайбы или бугеля приведены

в таблице изделий.

Помимо метрических стопорных гаек,

указанных в настоящем каталоге, также могут

поставляться стопорные гайки с дюймовыми

размерами, соответствующие американскому

стандарту American National Form NS класс 3

или ACME класс 3G общего назначения. Под­

робную информацию можно найти в каталоге

SKF «Принадлежности подшипников».

Стопорные.гайки.типа.KM(L).со.

стопорной.шайбой

Стопорные гайки серии KM и KML производятся

для метрической резьбы ISO размером до 200

мм включительно и фиксируются при помощи

стопорых шайб MB(L) (

†.рис..7) или MB .. A

усиленной конструкции.

Стопорные.гайки.типа.HM(E).со.

стопорным.бугелем

Гайки более крупного размера серий HM(E) 30

и HM 31 с метрической трапецеидальной резь­

бой фиксируются при помощи стопорного

бугеля MS, состоящего из хомута, болта

с шестигранной головкой согласно EN ISO

4017:2000 и пружинной стопорной шайбы

согласно DIN 128 (

†.рис..8).

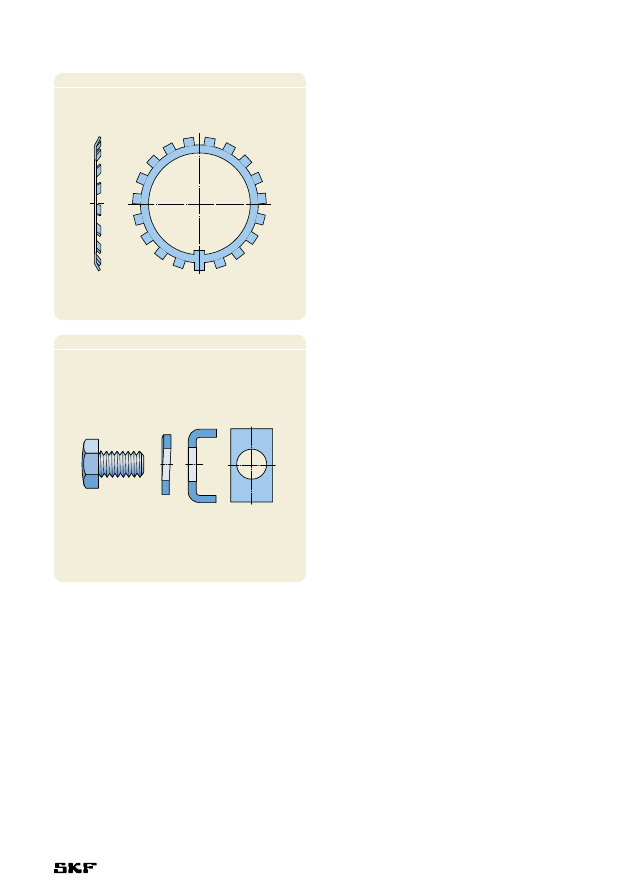

Стопорные.гайки

Pис..6

1010

Pис..7

Pис..8

Размеры

Размеры и резьба гаек соответствуют стандарту

ISO 2982­2:2001. Размеры стопорных шайб

и бугелей также соответствуют этому стандарту.

Допуски

Метрическая резьба ISO стопорных гаек KM

и KML обработана с допуском 5H согласно ISO

965­3:1998, а метрическая трапецеидальная

резьба стопорных гаек HM – с допуском 7H

согласно ISO 2903:1993.

Максимальное осевое биение фиксирующей

плоскости гайки относительно резьбы состав­

ляет от 0,04 до 0,06 мм в зависимости от раз­

мера стопорной гайки.

Материалы

Стопорные гайки до размера HM 3160 и HM

3064 включительно изготовлены из высоко­

прочного чугуна, при этом некоторые размеры

изготавливаются методом порошковой метал­

лургии. Гайки более крупного размера изготов­

лены из стали и смазаны маслом. Стопорные

шайбы и бугели изготовлены штамповкой

из листовой стали.

Сопряженные.резьбы.вала

Фирма SKF рекомендует изготавливать сопря­

женные резьбы вала с допуском 6g согласно

ISO 965­3:1998 для гаек малого размера и

с допуском 7e согласно ISO 2903:1993 для

гаек с трапецеидальной резьбой.
