Конструкции

Стандартная конструкция

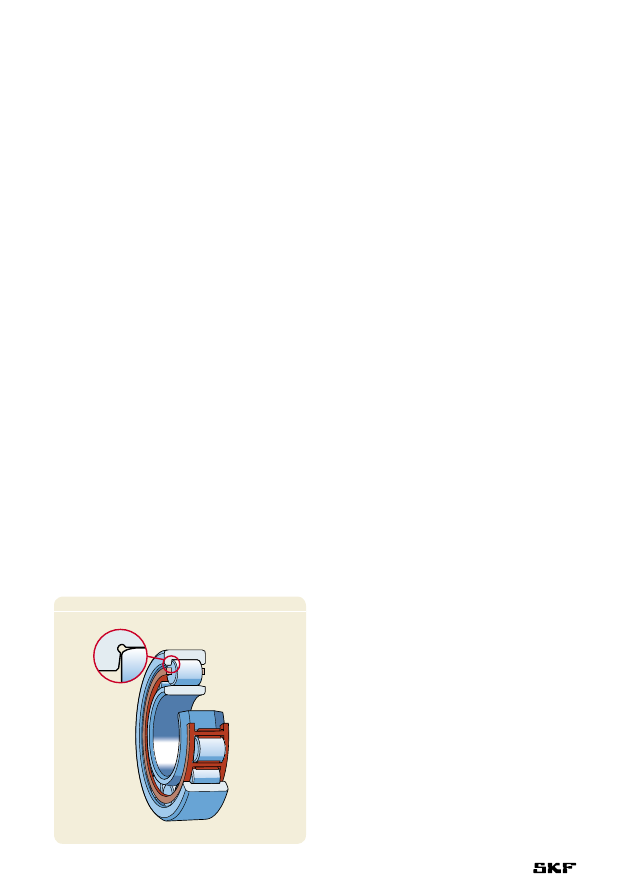

Ролики однорядного цилиндрического роли­

коподшипника (

† pис. 1) всегда движутся

в пределах направляющих бортов, выполнен­

ных заодно с одним из колец. Конструкция этих

бортов в сочетании со специальной конструк­

цией и особой чистотой поверхности торцов

роликов, позволяет улучшить смазывание,

снизить трение и, следовательно, рабочую

температуру подшипника.

Цилиндрические роликоподшипники имеют

разъемную конструкцию: кольцо с бортами,

оснащенное комплектом роликов и сепарато­

ром, может быть отделено от другого кольца.

Это облегчает монтаж и демонтаж подшип­

ника, особенно в тех случаях, когда условия

нагружения таковы, что оба кольца должны

устанавливаться по посадке с натягом.

Однорядные цилиндрические роликопод­

шипники обладают высокой радиальной

грузоподъемностью и высокой предельной

частотой вращения. Они производятся в не­

скольких вариантах исполнения, которые

различаются, главным образом, конфигу­

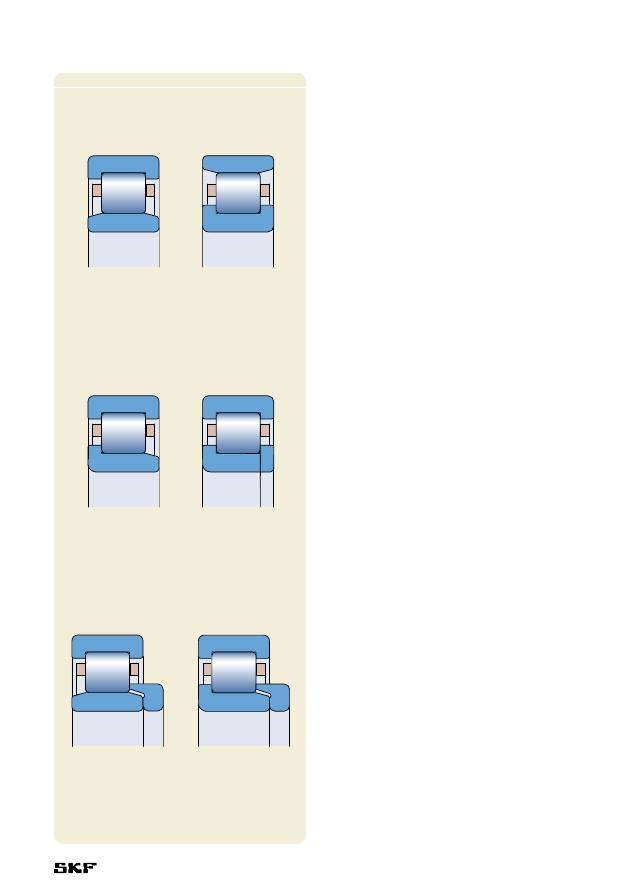

рацией бортов. Ниже приведено описание

подшипников наиболее применяемых типов

(

† pис. 2), а их характеристики представлены

в таблицах подшипников, которые приведены

на стр. 522.

Подшипники типа NU

Подшипники типа NU имеют два борта на

наружном кольце и внутреннее кольцо без

бортов (a). Осевое смещение вала относи­

тельно корпуса подшипника компенсируется

в обоих направлениях.

Подшипники типа N

Подшипники типа N имеют два борта на

внутреннем кольце и наружное кольцо без

бортов (b). Осевое смещение вала относительно

корпуса подшипника компенсируется в обоих

направлениях.

Подшипники типа NJ

Подшипники типа NJ имеют два борта на

наружном кольце и один борт на внутреннем

кольце (c). Эти подшипники обеспечивают

одностороннюю осевую фиксацию вала.

Подшипники типа NUP

Подшипники типа NUP имеют два борта на

наружном кольце, один борт на внутреннем

кольце и один съемный борт в виде свобод­

ного кольца (d). Эти подшипники могут

использоваться для двухсторонней осевой

фиксации положения вала.

Однорядные цилиндрические роликоподшипники

Pис. 1

508

Фасонные кольца

Фасонные кольца серии HJ предназначены для

осевой фиксации цилиндрических

роликоподшипников типа NU и NJ (e и f).

Данные конструкции могут использоваться по

нескольким причинам:

•  Hевозможность осевой фиксации при

использовании подшипников типа NU и NJ.

•  Для обеспечения более стабильной посадки

в тяжелонагруженных фиксирующих опорах

с подшипниками типа NJ c полноразмерым

внутренним кольцом вместо подшипников

типа NUP с узким внутренним кольцом

и отдельным бортом.

•  Для упрощения конструкции и процедур

монтажа­демонтажа.

Фасонные кольца SKF, изготавливаемые из

углеродистой легированной хромом стали,

закалены и отшлифованы. Максимально

допустимое торцовое биение кольца соот­

ветствует нормальному классу точности для

радиальных подшипников. В тех случаях,

когда возможна поставка фасонных колец типа

HJ, их обозначения и размеры, а также

типоразмеры соответствующих подшипников

указаны в таблице подшипников.

Исполнение NU + HJ

Подшипники типа NU в сочетании с фасонным

кольцом типа HJ (e) используются для одно­

сторонней осевой фиксации положения вала.

SKF не рекомендует устанавливать стандарт­

ные фасонные кольца с обеих сторон подшип­

ников типа NU, так как это может привести

к осевому сжатию роликов.

Исполнения NJ + HJ

Подшипники типа NJ в сочетании с фасонным

кольцом типа HJ (f) используются в качестве

фиксирующих опор для двухсторонней осевой

фиксации положения вала.

Pис. 2



a

b



c

d



e

f

509

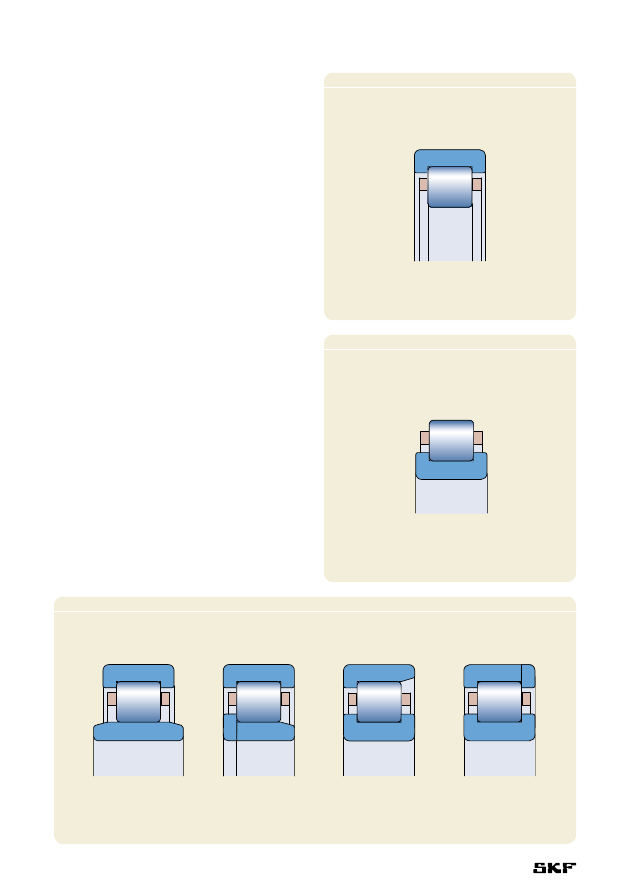

Специальные конструкции

Номенклатура фирмы SKF также включает

ассортимент цилиндрических роликопод­

шипников типа NU без внутреннего кольца

(

† pис. 3) – префикс RNU – и подшипники

типа N без наружного кольца (

† pис. 4) –

префикс RN. Такие подшипники могут при­

меняться в тех в случаях, когда в качестве

дорожки качения используется закаленная

и шлифованная поверхность вала или корпуса

подшипника (

† раздел «дорожки качения на

валах и в корпусах подшипников» на стр. 198).

Поскольку подшипник типа RNU, к примеру, не

имеет внутреннего кольца, для обеспечения

большей прочности и жесткости подшипнико­

вого узла может использоваться вал большего

диаметра. Кроме того, допустимое осевое

смещение вала относительно корпуса подшип­

ника ограничивается в таком случае только

шириной дорожки качения на валу для под­

шипников RNU и в корпусе для подшипников

типа RN.

Прочие однорядные цилиндрические

роликоподшипники SKF могут иметь ширину

колец и конфигурацию бортов, отличную от

стандартного исполнения подшипников

(

† pис. 5), а также нестандартные размеры.

Подробную информацию об этих подшипниках

можно найти в «Интерактивном инженерном

каталоге SKF» на интернет­сайте www.skf.com.

Pис. 3

Pис. 4

Pис. 5



NUB

NJP

NF

NP

Однорядные цилиндрические роликоподшипники

510

Подшипники с коническим отверстием

Подавляющее большинство однорядных

цилиндрических роликоподшипников выпус­

кается с цилиндрическим отверстием. Однако

некоторые типоразмеры подшипников могут

поставляться с коническим отверстием, конус­

ность 1:12 (

† pис. 6). Подшипники с кони­

ческим отверстием имеют увеличенный ради­

альный внутренний зазор по сравнению

с подшипниками с цилиндрическим отверстием

и суффикс K. Перед заказом уточните наличие

подшипников интересующего вас типоразмера

с коническим отверстием в компании SKF.

Подшипники с канавкой под стопорное

кольцо

Некоторые однорядные цилиндрические роли­

коподшипники также производятся с канавкой

под стопорное кольцо на наружном кольце

(

† pис. 7). Эти подшипники имеют суффикс

N. Возможность осевой фиксации этих

подшипников в отверстии корпуса при помощи

стопорного кольца позволяет упростить

конструкцию подшипникового узла и сделать

его более компактным. Перед заказом уточните

наличие подшипников интересующего вас

типоразмера с канавкой под стопорное кольцо в

компании SKF.

Размеры канавки под стопорное кольцо

и ее фаски соответствуют стандарту ISO

464:1995, который также регламентирует

размеры соответствующего стопорного кольца.

Подшипники с фиксирующими пазами

В случаях, когда важна простота монтажа и

демонтажа, необходимо обеспечить посадку

с зазором в корпусе подшипника. Чтобы наруж­

ное кольцо не проворачивалось относительно

корпуса, некоторые однорядные цилиндри­

ческие роликоподшипники также выпускаются

с

•  одним фиксирующим пазом, суффикс N1,

или

•  двумя фиксирующими пазами на торце

наружного кольца, расположенными под

углом 180° друг к другу, суффикс N2,

Перед заказом уточните в компании SKF нали­

чие требуемых изделий (

† pис. 8). Размеры

фиксирующих пазов соответствуют стандарту

DIN 5412­1:2000.

Pис. 6

Pис. 7

Pис. 8
