Однорядные

радиально-упорные

шарикоподшипники

Конструкции ..............................................................................................................   410

Обычные подшипники ........................................................................................................................  410

Подшипники в универсальном исполнении ...................................................................................  410

Подшипники класса SKF Explorer ...............................................................................   411

Подшипники – основные сведения ............................................................................   411

Размеры ................................................................................................................................................  411

Допуски ................................................................................................................................................  411

Внутренний зазор и предварительный натяг ..................................................................................  412

Перекос .................................................................................................................................................  413

Влияние рабочей температуры на материал подшипника ...........................................................  413

Сепараторы ..........................................................................................................................................  413

Частоты вращения спаренных подшипников .................................................................................  414

Грузоподъемность спаренных подшипников ..................................................................................  414

Минимальная нагрузка .......................................................................................................................  414

Эквивалентная динамическая нагрузка на подшипник ................................................................  415

Эквивалентная статическая нагрузка на подшипник ....................................................................  415

Определение осевого усилия для одиночных и спаренных по схеме «тандем»

подшипников .......................................................................................................................................  415

Дополнительные обозначения .........................................................................................................  417

Конструкция подшипниковых узлов ...........................................................................   418

Таблица подшипников ...............................................................................................   420

409

Однорядные радиально-упорные шарикоподшипники

Конструкции

Поскольку однорядные радиально-упорные

шарикоподшипники могут нести осевые нагруз-

ки, действующие только в одном направлении,

то они обычно устанавливаются парами.

Стандартная номенклатура радиально-упор-

ных подшипников SKF включает подшипники

серий 72 B и 73 B. Подшипники этих серий

изготавливаются в двух исполнениях, имеющих

различное назначение:

•  подшипники в универсальном исполнении

для парной установки,

•  обычные подшипники для установки

в опорах из одиночных подшипников.

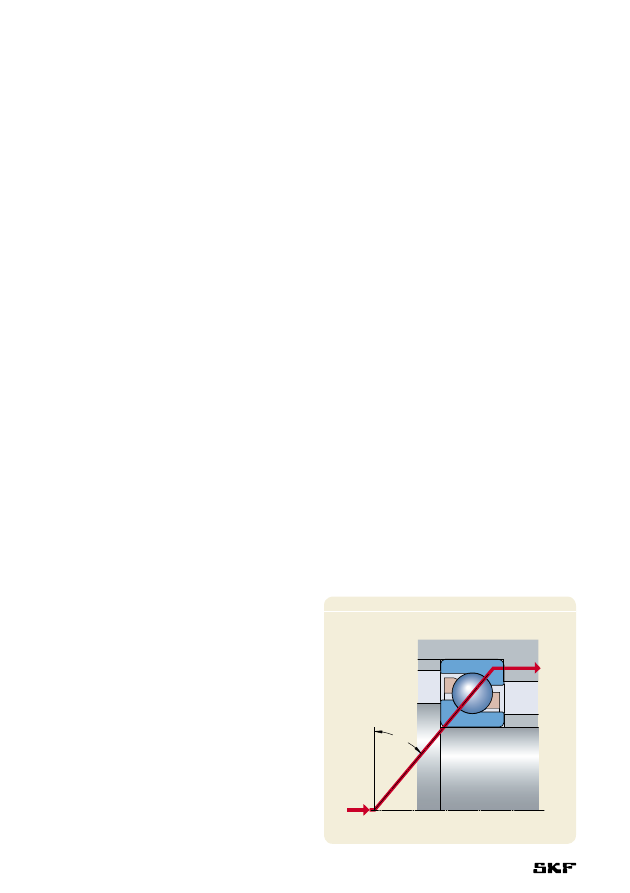

Подшипники имеют угол контакта 40°

(

† рис. 1), благодаря которому способны вос-

принимать большие осевые нагрузки, неразъ-

емную конструкцию, а также один высокий и

один низкий заплечик на каждом кольце.

Наличие низкого заплечика позволяет осна-

щать подшипники большим количеством

шариков, в силу чего такие подшипники

имеют повышенную грузоподъемность.

Помимо вышеуказанных изделий, произ-

водственная номенклатура SKF включает

множество других серий, исполнений и типо-

размеров радиально-упорных подшипников.

Дополнительную информацию об этих подшип-

никах можно найти в «Интерактивном инже-

нерном каталоге SKF» на интернет-сайте

www.skf.com.

Обычные подшипники

Обычные однорядные радиально-упорные

шарикоподшипники предназначены для

работы в узлах, где в каждой опоре исполь-

зуется только один подшипник. Поскольку

ширина подшипников и уступы колец таких

подшипников изготавливаются по нормальным

допускам, они не пригодны для парной уста-

новки вплотную друг к другу без подгонки

проставочных колец.

Подшипники в универсальном

исполнении

Подшипники в универсальном исполнении

изготовлены таким образом, чтобы при совмест-

ной установке в произвольном порядке двух

подшипников обеспечить заданную величину

внутреннего осевого зазора или предваритель-

ного натяга и/или равномерное распределение

нагрузки без применения проставочных колец и

других подобных приспособлений. Подшипники

универсального исполнения имеют суффикс,

указывающий на образующийся при парной

установке внутренний зазор (CA, CB, CC) или

предварительный натяг (GA, GB, GC) в домон-

тажном состоянии.

При заказе необходимо указывать требуемое

количество отдельных подшипников, а не коли-

чество комплектов.

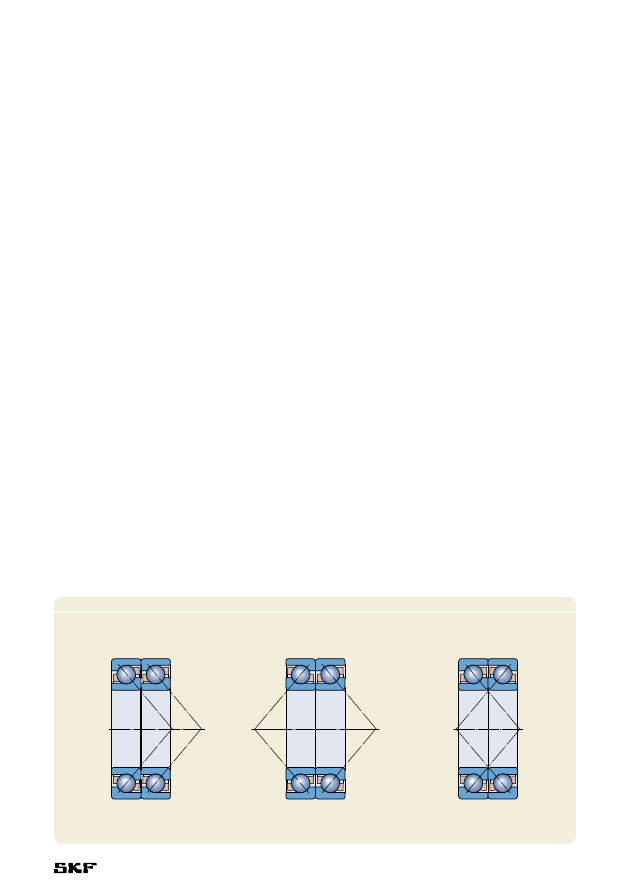

Попарная установка (

† рис. 2) применяется

в случаях, когда грузоподъемность одного

подшипника недостаточна (схема «тандем»)

или когда комбинированные или осевые

нагрузки действуют в обоих направлениях

(О-образная и Х-образная схемы).

При установке по схеме «тандем» (a) линии

нагрузки проходят параллельно друг другу,

а радиальная и осевая нагрузки равномерно

распределяются между подшипниками.

Поскольку установленные по схеме «тандем»

подшипники способны воспринимать осевые

нагрузки, действующие только в одном на-

правлении, то к ним должен быть добавлен

третий подшипник, если осевые нагрузки

действуют в противоположном направлении

или имеет место комбинированная нагрузка.

Линии нагрузки в подшипниках, расположен-

ных по О-образной схеме («спина к спине»),

расходятся по направлению к оси подшипни-

ков. При этом могут восприниматься осевые

нагрузки, действующие в обоих направлениях,

Рис. 1



410

однако каждый подшипник воспринимает их

только в одном направлении. Установка по

О-образной схеме обеспечивает сравнительно

большую жесткость подшипникового узла,

благодаря чему он может также воспринимать

опрокидывающие моменты.

Линии нагрузки подшипников, расположен-

ных по Х-образной схеме («лицом к лицу»),

сходятся по направлению к оси подшипника.

Как и в предыдущем случае, осевые нагрузки,

действующие в обоих направлениях, могут вос-

приниматься каждым подшипником в одном на-

правлении. При таком расположении подшипни-

ков узел обладает меньшей жесткостью и менее

пригоден для восприятия опрокидывающих

моментов.

Подшипники в универсальном исполнении

могут с успехом использоваться в подшипнико-

вых узлах, состоящих из одинарных подшипни-

ков. Поскольку большинство производимых

подшипников универсального исполнения

являются подшипниками класса SKF Explorer,

они обеспечивают повышенную точность

вращения, увеличенную грузоподъемность

и улучшенные скоростные характеристики.

Подшипники класса

SKF Explorer

Радиально-упорные шарикоподшипники с

улучшенными рабочими характеристиками

класса SKF Explorer отмечены в таблице под-

шипников звездочкой. Подшипники этого

класса имеют обозначения, соответствующие

обозначениям стандартных подшипников,

например, 7208 BECBP, однако на каждом

подшипнике и его упаковке нанесена мар-

кировка «EXPLORER».

Подшипники – основные

сведения

Размеры

Основные размеры однорядных радиально-

упорных шарикоподшипников соответствуют

стандарту ISO 15:1998.

Допуски

Допуски обычных однорядных радиально-

упорных шарикоподшипников, предназна-

ченных для одиночной установки, соответ-

ствуют нормальному классу точности. Серий-

ные подшипники универсального исполнения

для парной установки изготавливаются по

более высоким классам точности по сравнению

с нормальными.

Допуски радиально-упорных шарикопод-

шипников класса SKF Explorer (изготавли-

ваются только в универсальном исполнении)

соответствуют классам точности P6 в отноше-

нии размеров и P5 в отношении точности

вращения.

Величины допусков соответствуют стан-

дарту ISO 492:2002 и приведены в табл. 3–5,

начиная со стр. 125.

Рис. 2



a

b

c

411
