Базовую информацию, необходимую для рас­

чета и конструирования подшипникового узла,

можно найти в настоящем каталоге. Однако

бывают случаи, когда требуется максимально

точное прогнозирование ожидаемого ресурса

подшипника в силу отсутствия достаточного

опыта конструирования подобных подшипни­

ковых узлов или в силу крайней важности

таких показателей, как экономичность и/или

эксплуатационная надежность. В таких случаях

целесообразно обратиться в службу инженер­

ной поддержки SKF, которая может предоста­

вить необходимые расчеты, используя новей­

шие компьютерные программы, а также почти

столетний опыт работы SKF в области вращаю­

щихся деталей машин.

Эта служба предоставляет техническую

поддержку с использованием полного спектра

«ноу­хау» в области технологий применения

подшипников. Специалисты SKF производят:

•  анализ технических проблем

•  подготовку предложений по оптимальному

системному решению

•  выбор подходящего смазочного материала

и оптимальной методики техобслуживания.

Инженерный консалтинг SKF предлагает

новый подход к сервисному обслуживанию

машин и установок для поставщиков комплект­

ного оборудования и конечных пользователей.

К преимуществам такого подхода относятся:

•  ускорение разработки и поставки товара на

рынок

•  снижение затрат на реализацию проектов

путем виртуальных испытаний до начала

серийного производства

•  улучшение параметров подшипникового

узла за счет уменьшения уровня рабочих

шумов и вибрации

•  повышение плотности мощности машин за

счет модификации конструкции

•  увеличение срока службы подшипниковых

узлов за счет улучшения системы смазки или

уплотнений.

Специализированные компьютерные

программы

В распоряжении специалистов службы инже­

нерного консалтинга имеются компьютерные

программы, позволяющие решать следующие

задачи:

•  аналитическое моделирование функциони­

рования подшипниковых узлов полной

комплектации, включая валы, корпуса,

шестерни, муфты и т.д.

•  статический анализ, т.е. выявление упругих

деформаций и напряжений в деталях механи­

ческих систем

•  динамический анализ, т.е. определение

вибрационного поведения систем в рабочих

условиях (виртуальное испытание)

•  визуализация в режиме анимации структур­

ных и компонентных деформаций

•  оптимизация системных затрат, срока

службы, уровня вибрации и шума.

Краткое описание компьютерных программ,

используемых специалистами SKF для расче­

тов и имитаций, можно найти в разделе «Рас­

четные средства SKF» на стр. 82.

Для получения дополнительной информации

о предоставляемых услугах обращайтесь в

ближайшее представительство SKF.

Выбор размера подшипника

84

Ресурсные испытания SKF

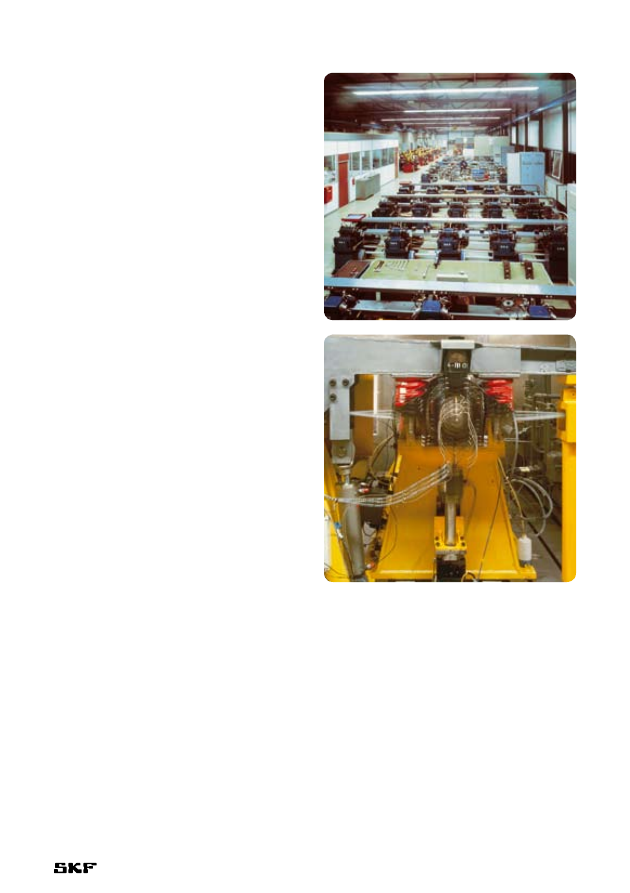

Деятельность SKF в области испытаний сосре­

доточена в научно­техническом центре SKF,

расположенном в Нидерландах. Имеющееся

там испытательное оборудование не имеет

аналогов в подшипниковой промышленности

по уровню сложности и количеству испытатель­

ных стендов. Кроме того, центр поддерживает

работы, ведущиеся в исследовательских

подразделениях крупнейших производств SKF.

Главная цель проводимых SKF испытаний

ресурса – постоянное улучшение качества

продукции. Важно понять и сформулировать

основные физические законы, управляющие

поведением подшипников, в виде зависимо­

стей между внутренними и внешними перемен­

ными величинами. Такие переменные величины

могут представлять характеристики материа­

лов, внутреннюю геометрию подшипника,

конструкцию сепаратора, перекос, температуру

и другие рабочие параметры. Однако многие

влияющие факторы носят не статический,

а динамический характер. Примерами могут

служить топография рабочих поверхностей

контакта, структура материала, внутренняя

геометрия и характеристики смазочных мате­

риалов, которые постоянно изменяются

в процессе эксплуатации.

SKF также проводит испытания ресурса

в целях:

•  обеспечения соответствия реальных харак­

 теристик изделий характеристикам, заяв­

ленным в каталогах

•  контроля качества серийно выпускаемых

стандартных подшипников

•  исследования влияния смазочных материа­

лов и условий смазывания на срок службы

подшипника

•  доказательства теорий усталости контакта

качения

•  сравнения с изделиями конкурирующих

компаний­производителей.

Методика испытаний, отличающаяся высоким

уровнем автоматизации и жестко контролиру­

емыми условиями, а также применение совре­

менного и высокосложного оборудования,

позволяют проводить систематизированные

исследования различных факторов и их взаи­

модействия.

Подшипники класса SKF Explorer являются

примером оптимизации влияющих факторов на

основе аналитических имитационных моделей

и экспериментального подтверждения на

уровне отдельных деталей и подшипников

в сборе.

85
