Полный привод 4MOTION с муфтой Haldex. Руководство - часть 5

19

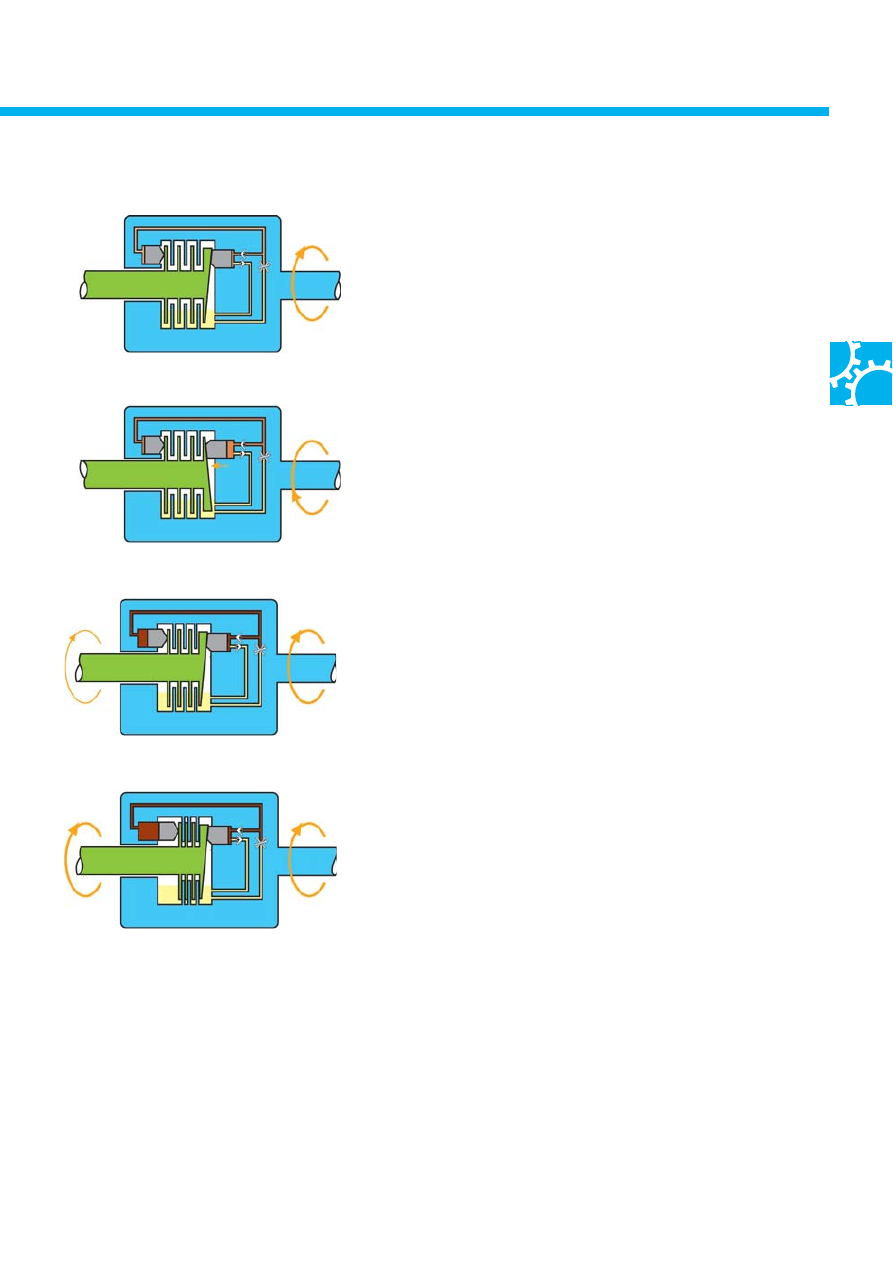

При различии частот вращения передних и задних
колес ведущий вал муфты вращается вместе с тол&
кающим роликом насосного поршня относительно
кулачковой шайбы, соединенной с ведомым валом.
При этом ведомый вал вращается медленнее
ведущего вала.

Знакопеременные поступательные перемещения
толкающего ролика передаются насосному
(ведущему) поршню, движение которого использу&
ется для подачи масла, используемого в качестве
рабочей жидкости.

Масло нагнетается в канал, через который оно
подводится к рабочему (ведомому) поршню.
Под действием давления масла рабочий поршень
перемещается вправо, сжимая пакет дисков.

В результате сжатия пакета дисков ведущий вал
муфты соединяется с ведомым валом. Таким обра&
зом осуществляется привод на все колеса автомо&
биля с передачей крутящего момента на задние
колеса.

Принцип действия муфты Haldex

S333_035

S333_036

S333_038

S333_039

20

Муфта Haldex

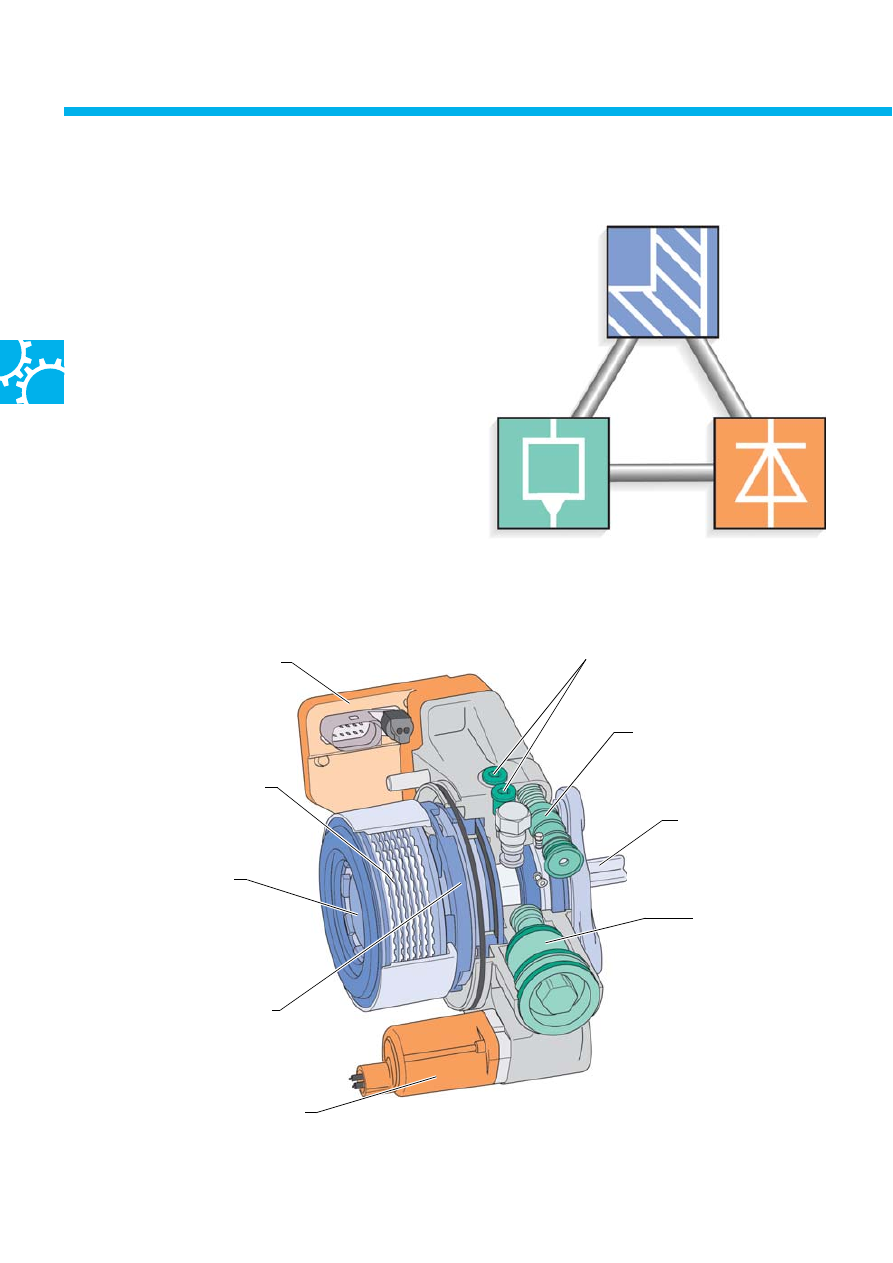

Детали и узлы муфты Haldex модельного года 2004

Компоненты муфты Haldex образуют три системы,
а именно:

& механическую,
& гидравлическую и
& электронную (электрическую).

S333_004

Механика

Гидравлика

Электроника

S333_054

Блок управления

полным приводом

J492

Работающая в масле

многодисковая муфта

Рабочий поршень

Ведомая ступица

Ведущий вал

Гидроаккумулятор

Нагнетательные
клапаны

Электронасос муфты Haldex

V181

Масляный фильтр

21

Механическая часть муфты

К основным деталям муфты Haldex относятся ведущий вал с барабаном, находящиеся с ним в зацеплении
ведущие диски, ведомая ступица с кулачковой шайбой и находящиеся с ней в зацеплении ведомые диски.
К основным деталям относится также рабочий поршень.

На следующей сдвоенной странице приведен рисунок, на котором показаны практически все детали
механизма муфты.

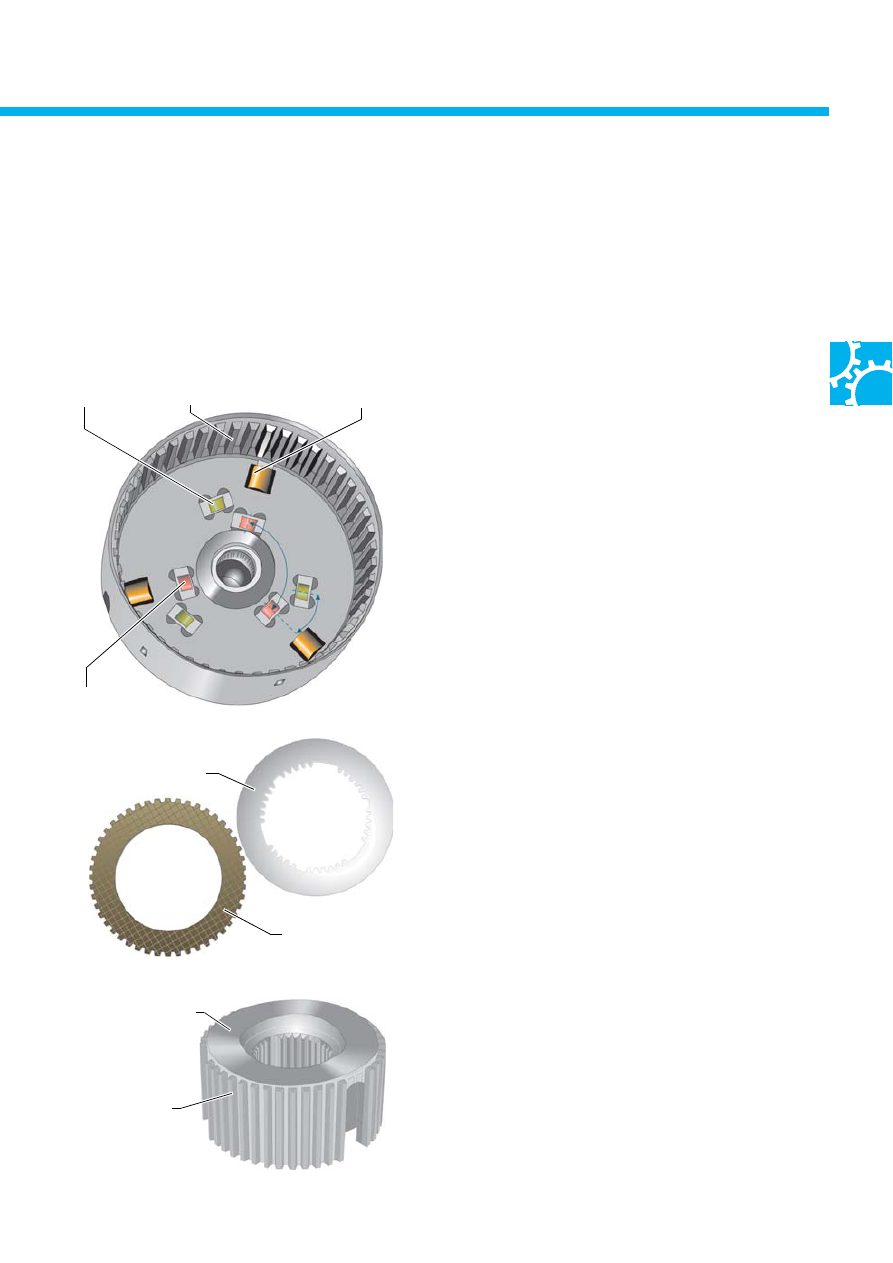

Расположенные по периметру внешние зубья ве&
дущих дисков находятся в зацеплении с зубчатым
венцом барабана муфты. Ведомые диски снабжены
внутренними зубьями, находящимися в зацеплении
с наружными зубьями ведомой ступицы. Все диски
изготовляются из стали.

Ведомый диск

Ведущий диск

Подающие масло в систему насосные поршни при&
водятся посредством роликов. Различают наружный
и внутренний поршни, каждый из которых опира&
ется на три ролика, расположенные по окружности
через 120°. Насосные поршни совершают по три
полных хода за один оборот кулачковой шайбы.
Ролики наружного и внутреннего поршней смещены
на 30°, благодаря чему удлиняется фаза подачи
масла под давлением. Это мероприятие способству&
ет сокращению задержки срабатывания муфты.

Сжимающий пакет дисков рабочий поршень также
опирается на три ролика, разнесенные по окруж&
ности через 120°.

Толкающие ролики
наружного
насосного поршня

Толкающие ролики
рабочего поршня

На кулачковой шайбе предусмотрены выступы и
впадины, вызывающие перемещение насосных
поршней, подающих масло в систему.

S333_076

S333_077

S333_075

Кулачковая шайба

(с выступами и

впадинами)

Зубья под

ведомые диски

Зубчатый венец
под ведущие диски

Толкающие ролики
внутреннего насосного
поршня

30°

120

22

Муфта Haldex

Внутренний насос&
ный поршень

Упорные игольчатые
подшипники

Уплотнение

Подшипник

Рабочий поршень

Упорные диски

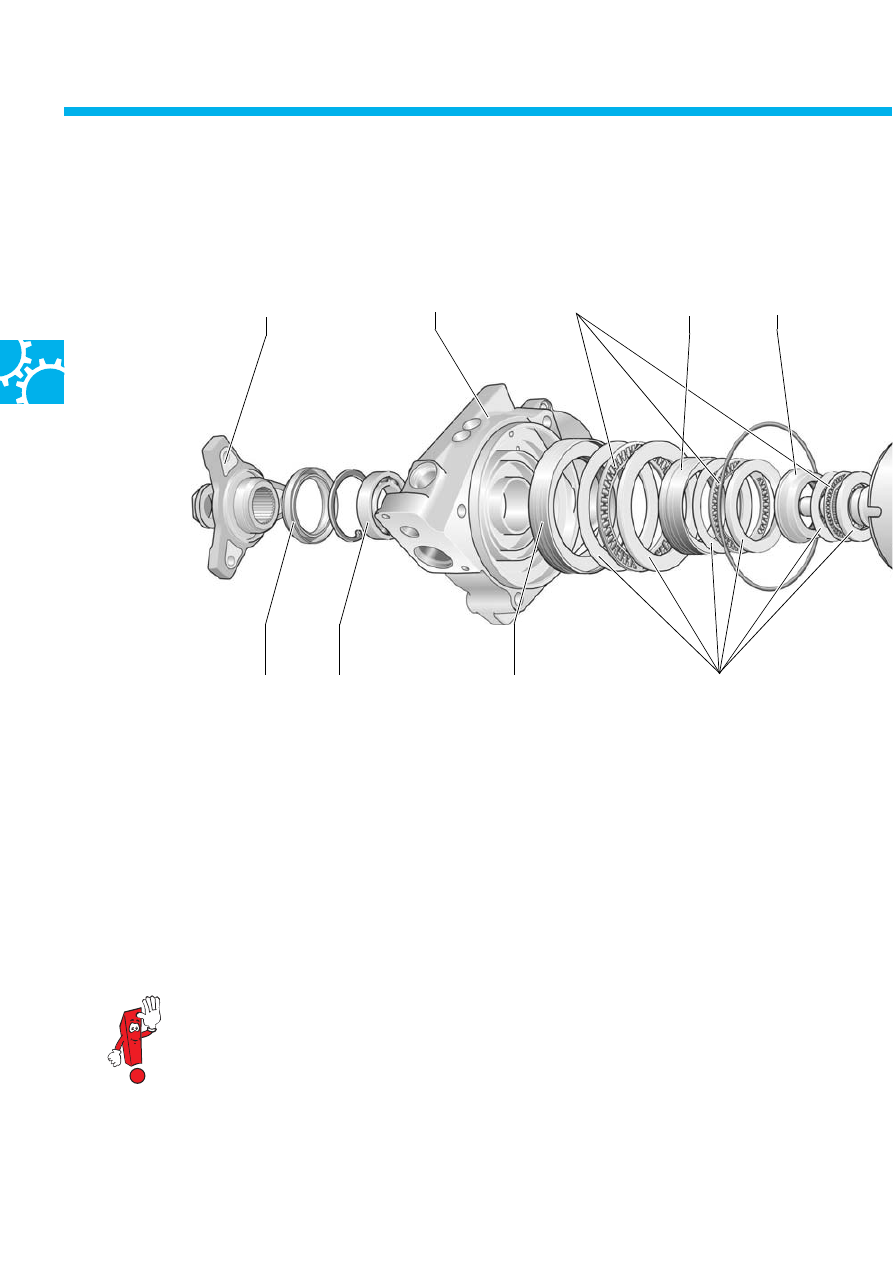

Общий вид

Этот рисунок должен способствовать пониманию
принципа работы муфты.

Фланец карданного вала

Корпус

Рабочий поршень и оба насосных поршня имеют
кольцевую (тороидальную) форму.

При различии частот вращения на входе и выходе
муфты выступы кулачковой шайбы набегают на
ролики насосных поршней, вынуждая их переме&
щаться вперед и назад. При этом насосные поршни
подают масло под давлением, которое передается
на рабочий поршень. Создаваемое рабочим пор&
шнем усилие передается через ролики на упорный
диск многодискового пакета, сжимая последний.

Наружный насос&
ный поршень

Данные об отдельно поставляемых
оригинальных запасных частях муфты
можно найти в электронном каталоге
запасных частей ETKA.
